MODE D'EMPLOI DHP701AV D-LINK

Kit de démarrage CPL AV2 2000 gigabit HD

DHP-700AV/DHP-701AV

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision Date Description

1.0 16 mars 2015 • Version du matériel A1

3.0 29 octobre 2015 • Version du matériel C1

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2015 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Consommation électrique

Ce périphérique est un produit ErP (Energy related Products = Produits liés à la consommation d'énergie) doté de la fonction HiNA (High Network Availability = Grande disponibilité au réseau) et il passe automatiquement en mode veille réseau dans la minute suivant une interruption de la transmission des paquets afin d'économiser l'énergie. S'il n'est pas requis pendant certaines périodes, il peut être débranché pour économiser de l'énergie.

Mode veille réseau : 3,99W

Table des matières

Présentation du produit 4

Contenu de la boîte 4

Configuration système requise 4

Introduction. 5

Caractéristiques 5

Description du matériel 6

Voyants 6

Connexion 7

Installation du matériel. 8

Bouton-poussoir de sécurité 9

Éléments à prendre en compte avant d'installer un périphérique CPL 11

Consignes de sécurité importantes 12

Résolution des problèmes 13

Présentation du produit contenu de la boîte

DHP-700AV

Adaptateur CPL AV2 2000 Gigabit HD Cable Ethernet - Guide d'installation rapide

DHP-701AV Kit de démarrage CPL AV2 2000 Gigabit HD

• 2 adaptateurs DHP-700AV CPL AV2 2000 Gigabit HD
• 2 câbles Ethernet
• Guide d'installation rapide

Configuration système requise

L'adaptateur DHP-700AV CPL AV2 2000 Gigabit HD vous permet de connecter vos ordinateurs à domicile, vos périphériques réseau et vos périphériques de stockage à travers le support le plus omniprésent de votre domicile - les lignes électriques - et de partager des connexions Internet et des imprimantes, de transférer des fichiers, de jouer et encore plus.

Caractéristiques

• Fournit l'Ethernet aux connexions CPL. Un port Gigabit Ethernet.
• Simplicité d'installation Plug & Play
• Bouton-poussoir de sécurité Mode d'économie d'énergie

Le débit maximal théorique est sur le taux de transmission PHY théorique. Le débit de transmission réel des données peut varier. Les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau et le bruit, peuvent réduire le débit de transmission réel des données. L'interférence provient de dispositifs qui génèrent un bruit électrique, comme les aspirateurs et les sèche-cheveux, pour quelles affectent les performances de ce produit. Ce produit peut interférer avec le fonctionnement de certains dispositifs, notamment les systèmes d'éclairage équipés d'un variateur, les radios à ondes courtes ou d'autres périphériques électriques qui ne sont pas conformes aux normes HomePlug AV et (EEI901).

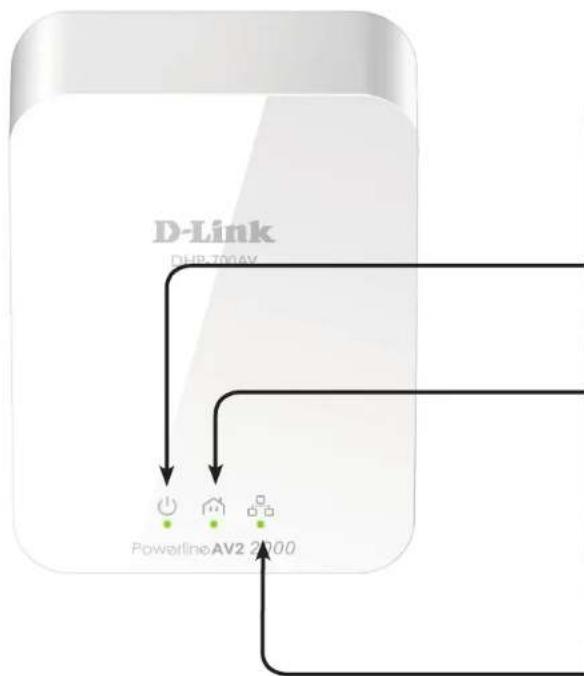

Voyant d'alimentation

• Reste allumé: Le périhérique reçoit une alimentation électrique.
• Clignote: Le périphérique se configure automatiquement après l'actionnement du bouton de réinitialisation ou de connexion simple.
• Éteint: Le périphérique ne reçoit pas d'alimentation électrique.

Voyant CPL

• Reste allumé: Le périhérique est connecté à un réseau électrique.
• Éteint: Le périphérique n'a pas détecté d'autres périphériques. Powerline compatibles utiliser la même clé de chiffrement.

La couleur indique le débit de connexion CPL : - Vert: Le débit de connexion CPL est excellent. - Orange: Le débit de connexion CPL est correct. - Rouge: Le débit de connexion CPL est moyen.

Voyant ethernet

• Reste allumé: Le port Ethernet est connecté.
• Éteint: Il n'y a pas de connexion Ethernet.

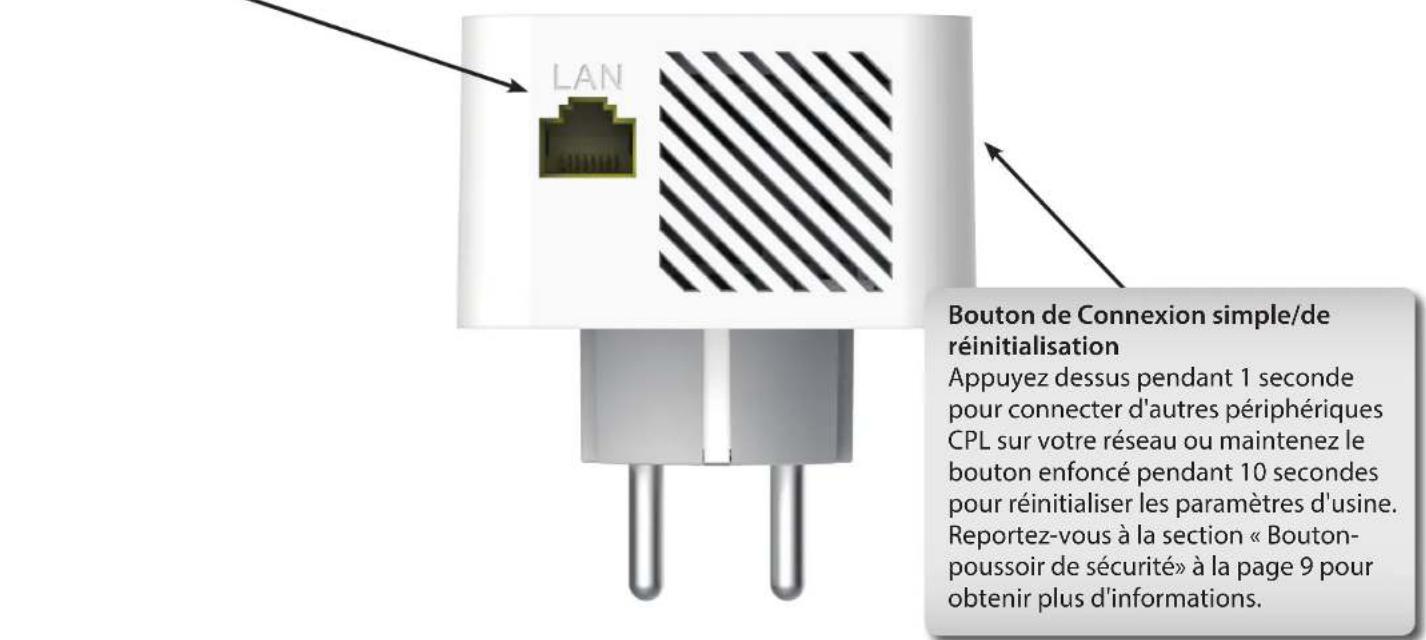

Description du matériel connexion

Connectez le DHP-700AV à votre PC ou périphérique Ethernet à l'aide d'un câble Ethernet CAT5.

Alimentation

Branchez le DHP-700AV dans une prise de courant murale ou à un bloc multiprise.

Remarque: L'alimentation est confirmée lorsque le voyant d'alimentation du DHP-700AV s'allume.

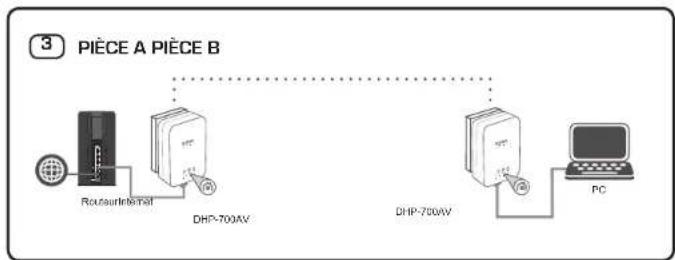

Connexion du câble ethernet

1. Assurez-vous d'avoir un produit CPL connecté à votre routeur.
2. Dans une pièce séparée où vous avez besoin d’une connexion réseau, connectez le DHP-700AV à votre PC ou votre périphérique réseau à l’aide du câble Ethernet fourni. Branchez le DHP-700AV dans une prise de courant à proximité.

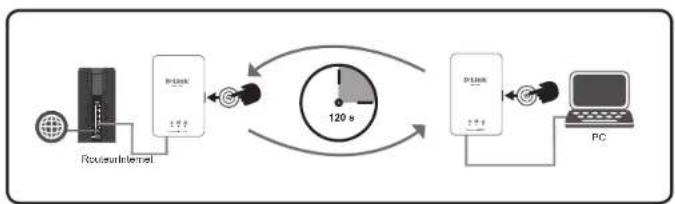

3. Appuyez sur le bouton de Connexion simple sous les deux périphériques CPL pendant trois secondes maximum.

Remarque: Assurez-vous que les deux boutons de Connexion simple seront actionnés dans les 120 secondes.

1. La connectivité CPL est confirmée lorsque le voyant CPL s'allume, indiquant que les périphériques sont maintenant connectés.

Remarque: Utiliser l'adaptateur comme ci-dessous.

Bouton-poussoir de sécurité

Sécurité du Kit de démarrage CPL AV2 2000 Gigabit HD : explication

Les adaptateurs CPL AV2 2000 Gigabit HD d'un même réseau doivent posséder une clé de chiffrement identique. La clé de chiffrement par défaut de chaque adaptateur est HomePlug AV par défaut. Tous les adaptateurs possédant la clé de chiffrement par défaut peuvent communiquer ensemble.

Il est recommandé de créer une clé de chiffrement privée pour sécuriser votre réseau. Celle-ci permet en effet de protéger le réseau contre tout accès non autorisé via le réseau CPL. Pour créer une clé de chiffrement privée plutôt que d'utiliser celle par défaut, procédez comme suit :

1. Tous les adaptateurs

Branchez tous les adaptateurs à configurer. La clé de chiffrement de chaque périphérique doit être HomePlugAV (valeur par défaut). Si les périphériques ne se connectent pas, la clé de chiffrement n'est peut-être pas réglée sur la valeur par défaut; appuyez sur le bouton de Connexion simple pendant 10 secondes pour la réinitialiser à la valeur par défaut.

2. Premier adaptateur

Appuyez sur le bouton de Connexion simple du premier adaptateur pendant trois secondes maximum.

Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. L'adaptateur crée une clé de chiffrement privée, générée de manière aléatoire, que chaque adaptateur CPL AV2 2000 Gigabit HD utilisera.

3. Deuxième adaptateur

Dans les deux minutes suivant l'actionnement du bouton Simple Connect (Connexion simple) du premier adaptateur, appuyez sur celui du deuxième adaptateur de votre réseau CPL pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque: Les deux boutons de Connexion simple doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Les adaptateurs mémorisent les paramètres de sécurité, même s'ils sont débranchés.

Remarque: Pour modifier la clé de chiffrement privée, réinitialisez l'adaptateur à sa valeur par défaut en appuyant sur le bouton de Connexion simple pendant 10 secondes, puis en suivant la procédure ci-dessus de configuration de la sécurité.

4. Ajout d'adaptateurs supplémentaires

Pour ajouter plus de deux adaptateurs, appuyez sur le bouton de Connexion simple de l'adaptateur supplémentaire pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Ensuite, appuyez sur le bouton de Connexion simple de n'importe quel adaptateur de votre réseau CPL pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque: Les deux boutons de Connexion simple doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau.

Éléments à prendre en compte avant d'installer un périphérique CPL

Prévoyez l'emplacement de vos périphériques CPL :

1. Connectez les périphériques CPL aux prises de courant qui ne sont pas contrôlées par un commutateur mural afin d’éviter de couper l'alimentation du périphérique.

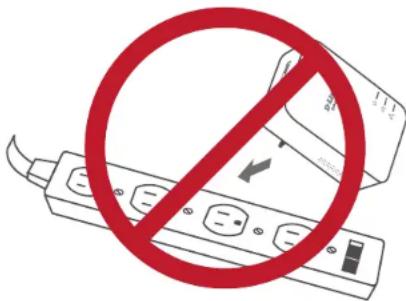

2. Ne connectez pas les périphériques CPL à une rallonge, un parasurtenseur, ou une multiprise car cela pourrait l’empêcher de fonctionner correctement, ou réduire la performance du réseau.
3. Évitez de brancher les périphériques CPL dans une prise de courant située près d'un appareil qui utilise beaucoup d'énergie, comme une machine à laver, un sèche-linge ou un réfrigérateur. Cela pourrait empêcher l'adaptateur de fonctionner correctement, ou avoir des conséquences négatives sur la performance du réseau.
4. Vérifiez que les caractéristiques nominales des périphériques CPL correspondent à celles de votre réseau électrique.
5. Pour éviter tout risque d'électrique, branchez le DHP-700AV à des prises électriques correctement mises à la masse.
6. Le périphérique CPL est donc pour assurer une mise à la masse appropriée. N'utilisez pas d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse du câble.

Consignes de sécurité importantes

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

1. N'ouvre pas le périphérique et ne tentez pas de l'entretenir ou de le réparer.
2. Utilisez uniquement l'adaptateur secteur fourni pour alimenter votre périphérique.
3. Vérifiez que le dispositif est branché en position correcte dans le mur, les ports vers le bas.
4. Utilisez le périhérique dans un lieu sec; évitez les environnements humides.
5. N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, déconnectez-le de la prise et utilisez une serviette humide.
6. Tenez le périphérique à l'abri de la lumière directe du soleil.
7. Ne recouvrez pas les aérations du périphérique et ne les obstruez pas.
8. Vérifiez que le périphérique a un espace suffisant pour sa ventilation.
9. Évitez de placer le périphérique à proximité d'un dispositif de chauffage ou un radiateur.
10. Le périphérique doit uniquement être placé dans un lieu où une ventilation suffisante peut être assurée.
11. Le but de ce produit est de créer une connexion réseau permanente pour vos périphériques. Si vous souhaitez éteindre ce produit, veuillez simplement le débrancher de la prise secteur.

Résolution des problèmes

• Je ne peux configurer aucun paramètre de l'adaptateur CPL AV2 2000 Gigabit HD ; un message d'erreur s'affiche quand j'essaie de le configurer :

Vérifiez que vous n'avez pas débranché l'adaptateur CPL AV2 2000 Gigabit HD durant sa configuration.

• J'ai branché le cable de connexion dans un autre adaptateur réseau et maintenant l'utilitaire de configuration ne fonctionne plus correctement :

Veuillez redémarrer l'utilitaire à chaque fois que vous débranchez le câble de connexion.

J'ai beaucoup de problèmes pour configurer mon réseau :

Si vous avez des difficultés à configurer votre réseau avec au moins deux adaptateurs CPL AV2 2000 Gigabit HD, réinitialisez tous vos adaptateurs réseau, puis réessayez de configurer les adaptateurs.

Général	Interface CPL - Prise de courant (en fonction du pays)
	Interface Ethernet • Port de réseau local Gigabit Ethernet • Connecteur RJ-45
Fonctionnaités	Normes • IEEE 802.3	• IEEE 1901 • HomePlug AV2
	Sécurité • Chiffrement des données AES de 128 bits
	Voyants • Alimentation	• CPL
	Schéma de modulation CPL • Modulation du symbole OFDM
	Bande de fréquence CPL • 2 MHz à 86 MHz
	Débit de données • Ethernet : 10	100/1000 Mbit/s (auto-négociation) • CPL : Jusqu'à 1900 Mbits/s (débit PHY)
Physique	Dimensions	• 74 x 59 x 35 mm
	Poids	• 180 grammes
	Alimentation	• Entrée : 100 à 240 V CA, 50/60 Hz
	Consommation électrique	• < 5,3 W
	Température	• En fonctionnement : 0 à 40 °C • En stockage : -20 à 65 °C
	Humidité	• En fonctionnement : 10% à 90% sans condensation • En stockage : 5% à 95% sans condensation
	Certifications • CE	• UL • CE/LVD

1 Le deit maximum repe sur le taux de transmision PIV theorique, I et deit de transmision rrel des donnnes pe varies Les conditions du reau et les facteurs environnementaux dont limportance du traffic reau et le surdit, peuvent réduire le delit de transmision rrel desdonnées. Iontference provenant disposits qien genermt un bruit électrique, comme les aspirateurs et les stche chevques, pouir nui aux performances de ce produit. Ce produit peut interfrez avec le fonctionnement de certains dispositifs, notamment les systèmes d'éclairage équipés d'un variateur, les radios à ondes courues ou autres périhôiques électriques qui ne sont pas conformes aux normes HorePlug AV et IEEE 1991.
