| Type de produit | Routeur |
| Marque | D-Link |
| Modèle | Eagle Pro AI R32 |
| Dimensions (L x I x H) | 228,3 x 159,0 x 61,9 mm |
| Alimentation | Adaptateur secteur : entrée 100-240 V CA, sortie 12 V 2 A |
| Normes sans fil | IEEE 802.11ax/ac/n/g/b/a (2,4 GHz et 5 GHz) |
| Débit sans fil maximal | AX3200 (jusqu'à 3200 Mbps) |
| Interfaces | 1 port WAN Gigabit, 4 ports LAN Gigabit, 1 bouton WPS, 1 bouton Reset |
| Antennes | 4 antennes externes |
| Fonctions principales | Wi-Fi 6, MU-MIMO bidirectionnel, OFDMA, Smart Connect, QoS IA, optimiseur Wi-Fi IA, contrôle parental, VPN rapide, assistant vocal (Amazon Alexa, Google Assistant), maillage Wi-Fi |
| Sécurité | WPA3/WPA2/WPA-Personal, WPS, pare-feu, DNS sécurisé (DoH) |
| Gestion | Application mobile EAGLE PRO AI (iOS/Android), interface Web |
| VLAN | Prise en charge VLAN (Triple-Play) |
| Plage de température (fonctionnement) | 0 à 40 °C |
| Plage de température (stockage) | -20 à 65 °C |
| Humidité (fonctionnement) | 10% à 90% sans condensation |
| Humidité (stockage) | 5% à 95% sans condensation |
| Certifications | IC, FCC, CE |
| Montage mural | Possible (trous de montage au dos) |
| Entretien et nettoyage | Aucun entretien particulier. Nettoyer avec un chiffon sec et doux. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. En cas de problème, contacter le support technique. |
| Consommation électrique (veille réseau) | 6,55 W |
FOIRE AUX QUESTIONS - Eagle Pro AI R32 D-LINK
Questions des utilisateurs sur Eagle Pro AI R32 D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur au format PDF gratuitement ! Retrouvez votre notice Eagle Pro AI R32 - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Eagle Pro AI R32 de la marque D-LINK.
MODE D'EMPLOI Eagle Pro AI R32 D-LINK
D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.
Révisions du manuel
| Matériel Révision Date Description | |
| A1 v1.00 2023/5/10 Version initiale |
Marques commerciales
D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.
Apple ^®, Apple logo ^®, Safari ^®, iPhone ^® et Macintosh ^® sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. App Store ^SM est une marque de service d'Apple Inc.
Le navigateur Chrome™, Google Play™ et Android™ sont des marques de Google Inc.
Internet Explorer ®, Windows ® et le logo Windows sont des marques du groupe Microsoft.
Copyright © 2023 par D-Link Corporation, Inc.
Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.
Consommation électrique erp
Ce périphérique est un produit ErP (Energy related Products) doté de la fonction HiNA (High Network Availability) et il passe automatiquement en mode veille réseau dans la minute suivant une interruption de la transmission des paquets afin d'économiser l'énergie.
R32 Veille réseau : 6,55W
Présentation du produit
Contenu de la boîte....1
Configuration système requise....2
Caractéristiques....3
Description du matériel....4
Voyants lumineux....4
Panneau arrière....5
Installation 6
Avant de commencer....6
Éléments à prendre en compte avant d'installer le réseau sans fil....7
Configuration
Configuration d'EAGLE PRO AI 9
Installation du matériel....10
Assistant de configuration....13
CONFIGURATION....20

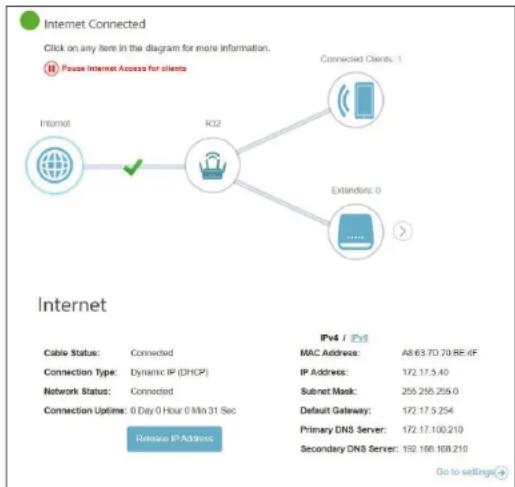

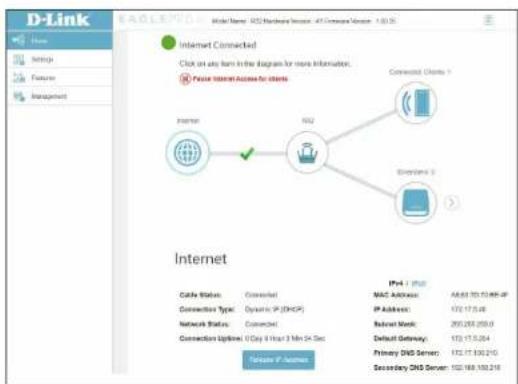

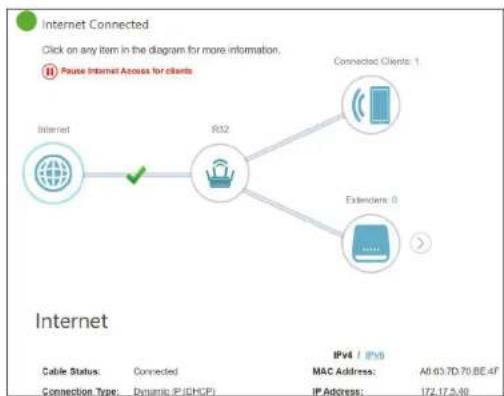

Accueil....21
Internet....22
R32....23

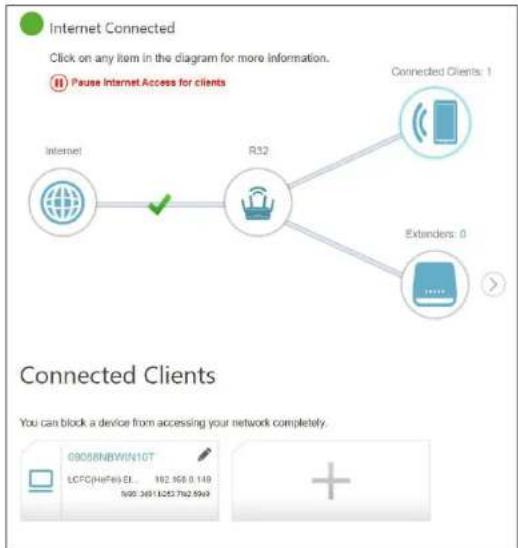

Clients connectés....24
Paramètres....26
Assistant....26

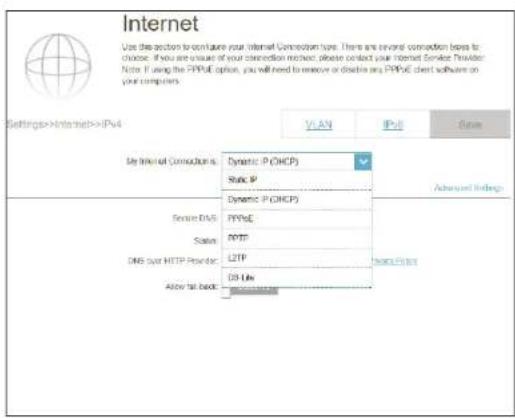

Internet - IPv4....27

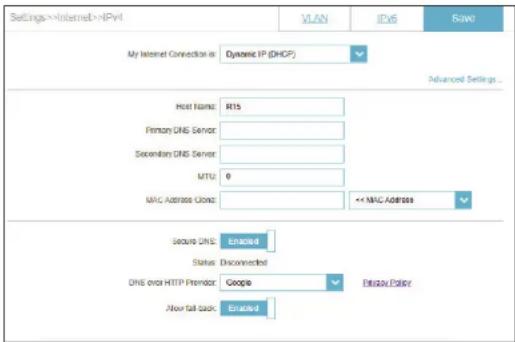

IPv4 - IP dynamique (DHCP)....28
IPv4 - IP statique....29

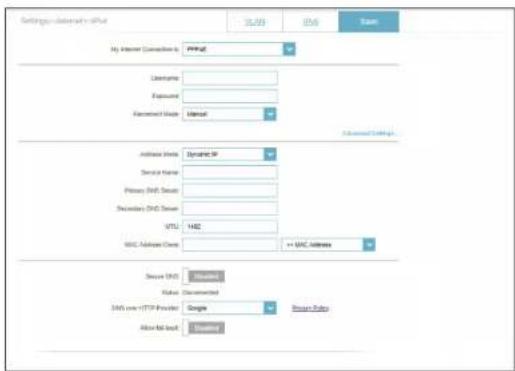

IPv4 - PPPoE 30

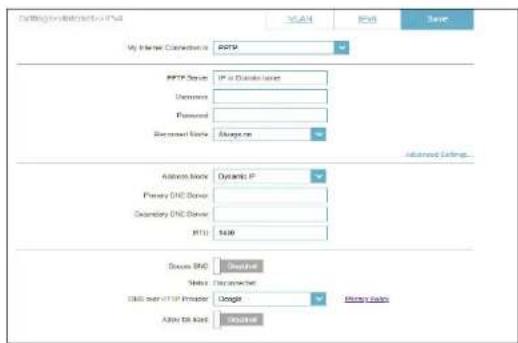

IPv4 - PPTP 33

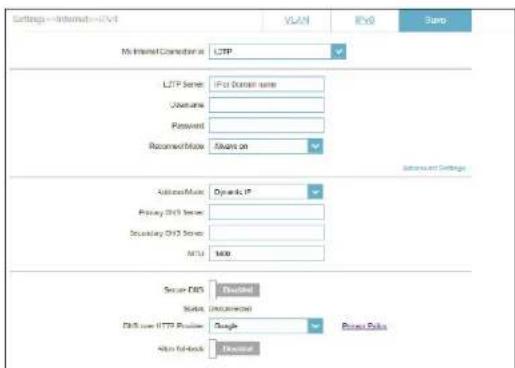

IPv4 - L2TP 35
IPv4 - DS-Lite 37
Internet - IPv6....39

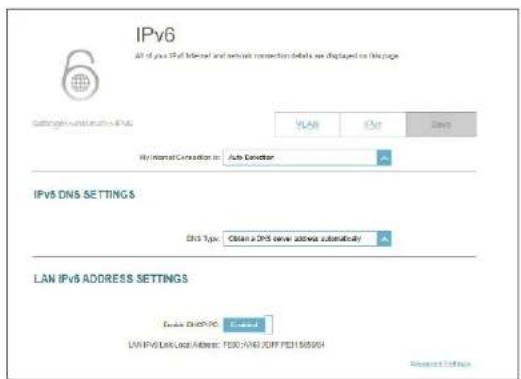

IPv6 - Détection automatique....40
IPv6 - Configuration statique....42

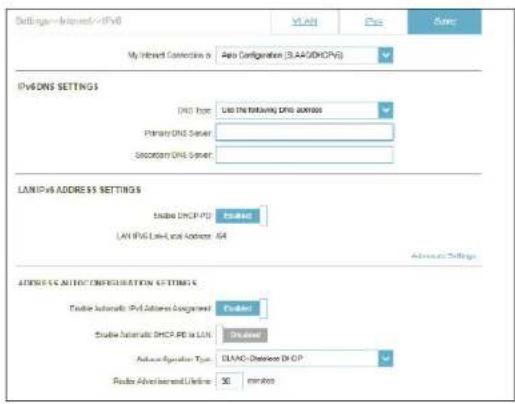

IPv6 - Configuration automatique (SLAAC/DHCPv6) 44
IPv6 - PPPoE 47
IPv6 - 6rd....51

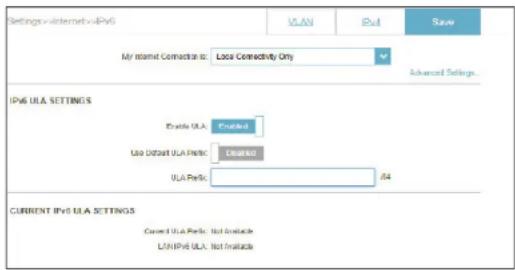

IPv6 - Connectivité locale uniquement.....53

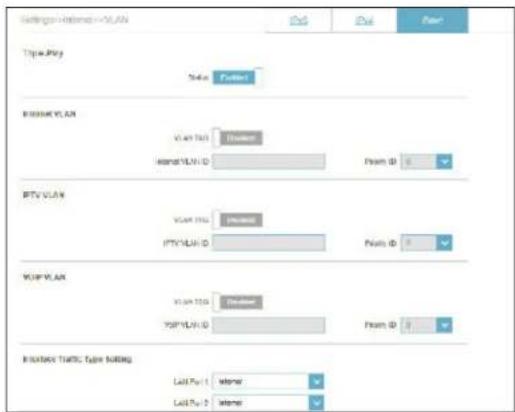

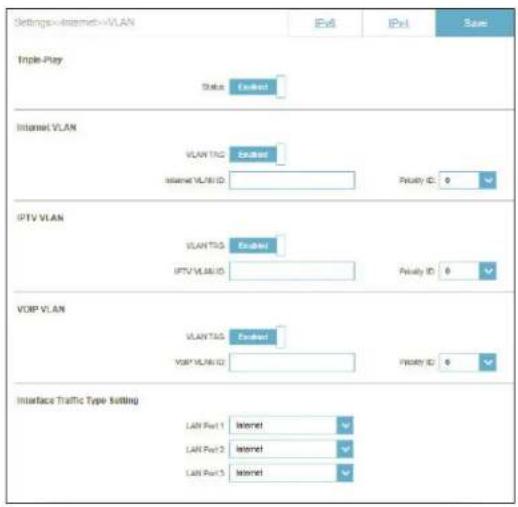

Internet - VLAN 54

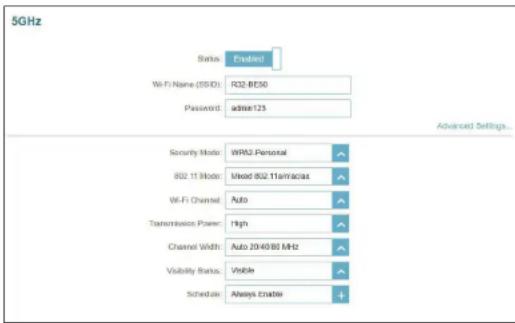

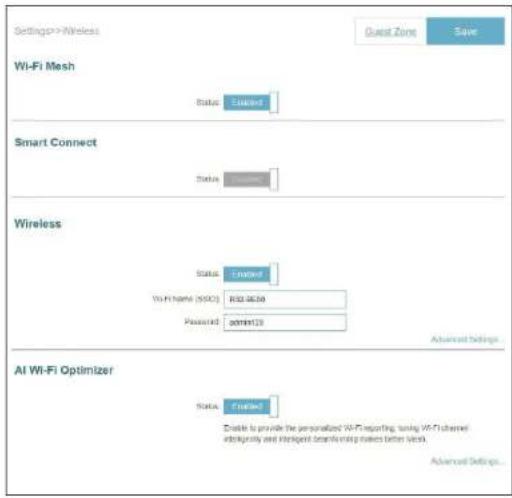

Sans fil....56

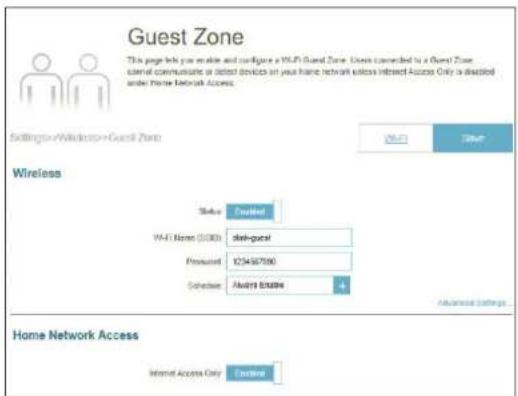

Zone invité....62

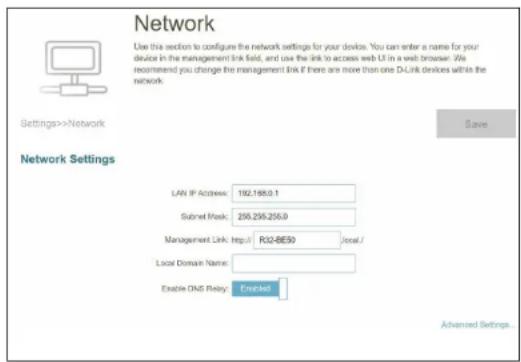

Réseau....64
D-Link Cloud....66

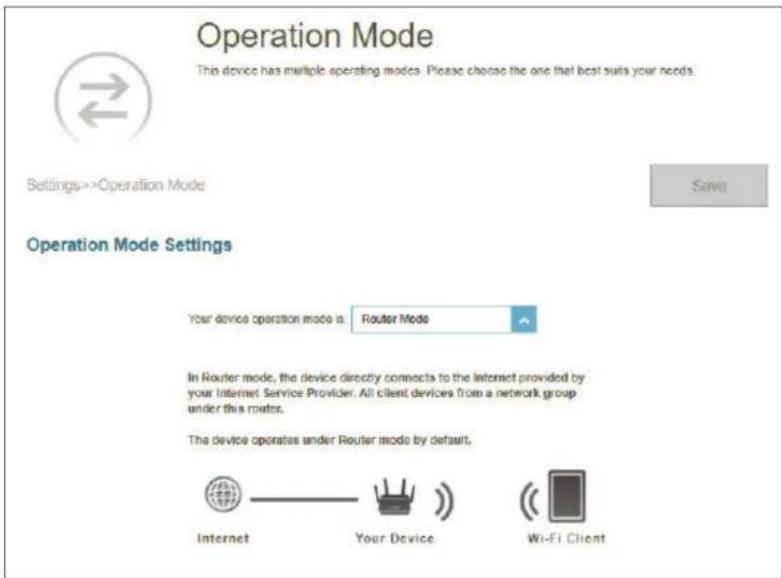

Mode de fonctionnement....67
Caractéristiques....68

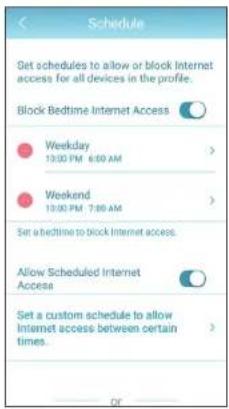

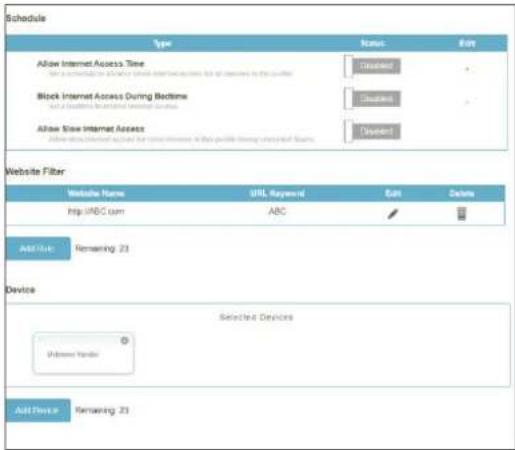

Contrôle parental....68

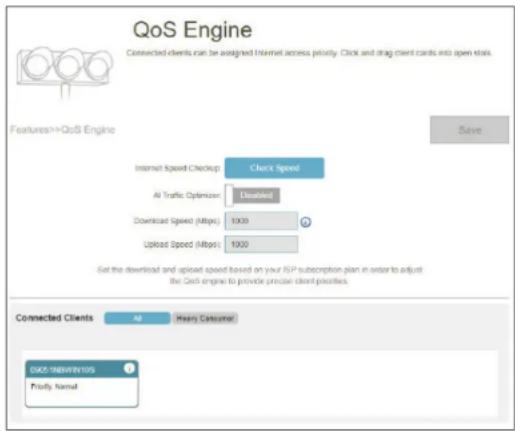

Moteur QoS....72
Pare-feu 74

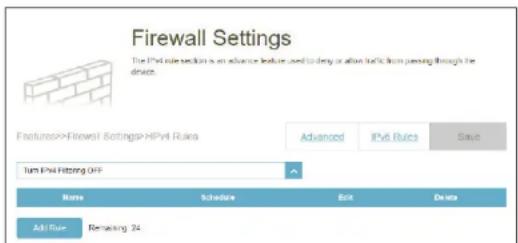

Paramètres du pare-feu - Règles IPv4 / IPv6.....76

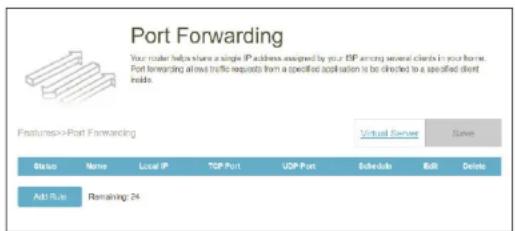

Redirection de port....78
Transfert de port/Serveur virtuel 80

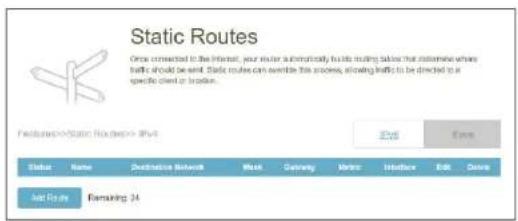

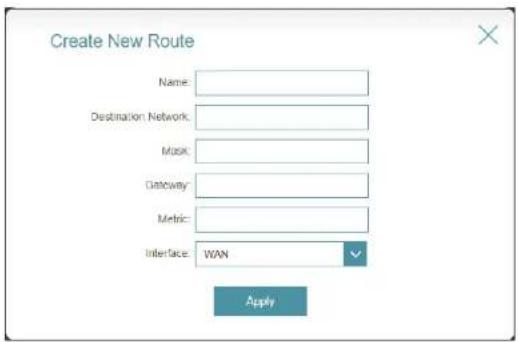

Routes statiques - IPv4....82

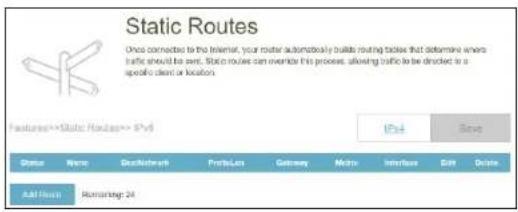

Routes statiques - IPv6....83
Table des matières

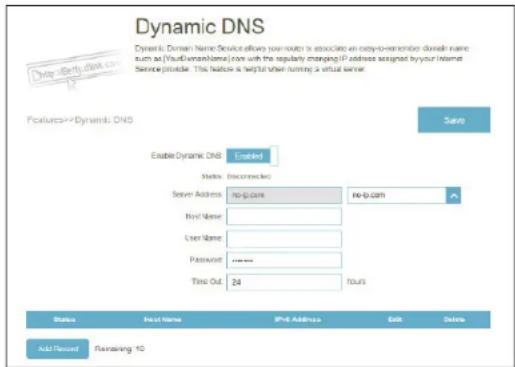

| DNS dynamique......84 | Instructions de configuration du VPN......122 |
| VPN rapide......86 | Connexion ou déconnexion......125 |
| Gestion......87 | Windows 8,1/8......126 |
| Heure et calendrier - Heure......87 | Instructions de configuration du VPN......126 |

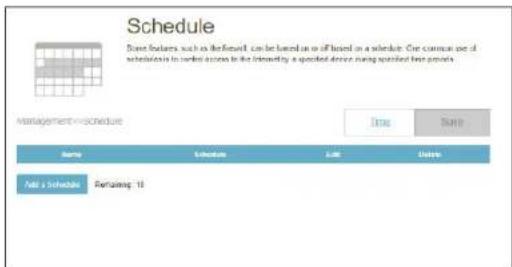

| Heure et calendrier - Calendrier......88 | Connexion ou déconnexion......131 |
| Journal système......89 | Windows 10......132 |

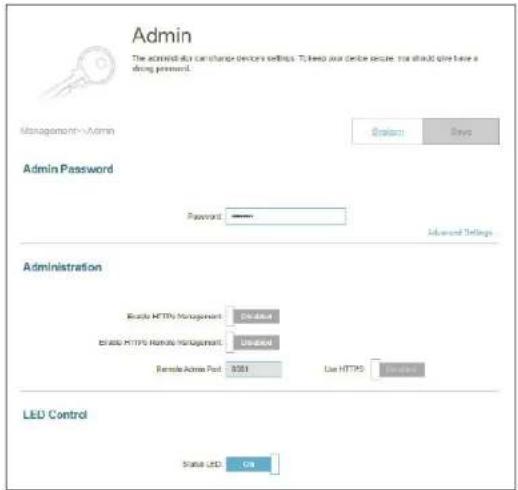

| Administrateur système - Admin......91 | Instructions de configuration du VPN......132 |
| Administrateur système - Système......92 | Connexion ou déconnexion......134 |

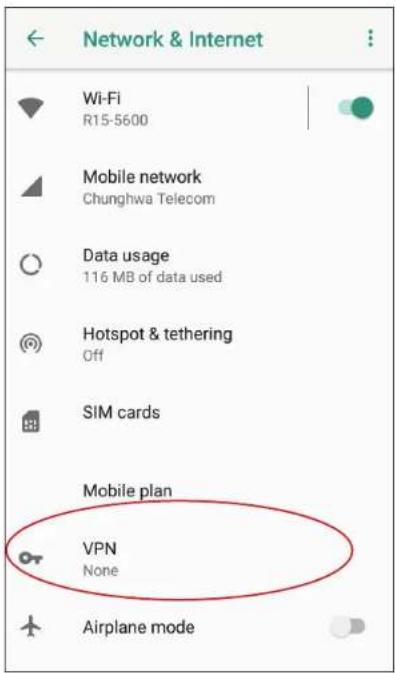

| Utilisateur......94 | Android......135 |
| Mise à jour......95 | Instructions de configuration du VPN......135 |

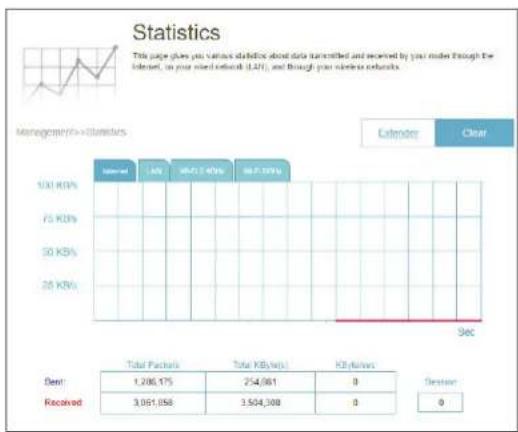

| Statistiques......96 | Connexion ou déconnexion......137 |

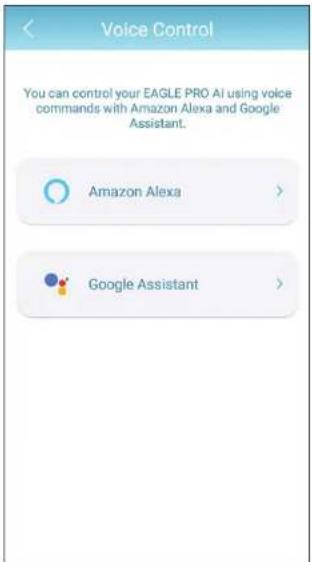

Contrôle vocal....101
Relier le service D-Link Cloud à d'autres services..... 102
Configuration de Google Home....102

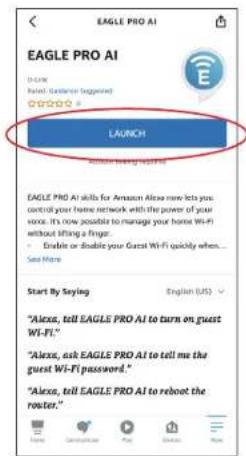

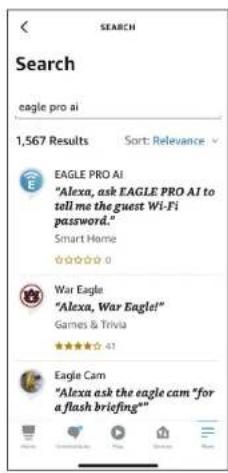

Configuration d'Amazon Alexa....107
Commandes vocales Amazon Alexa....110

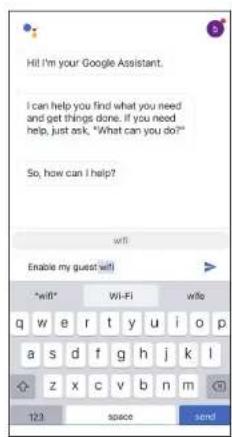

Configuration de l'Assistant Google 111
Commandes vocales de Google Assistant......113

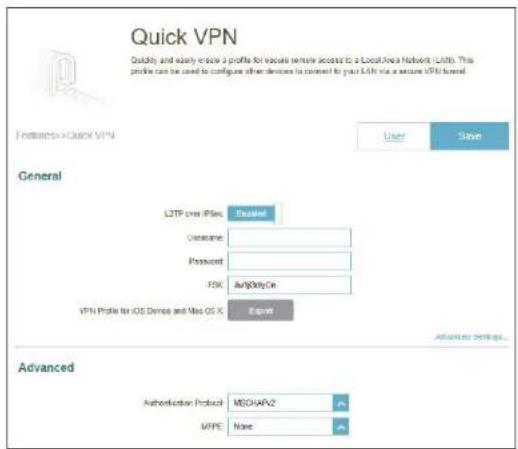

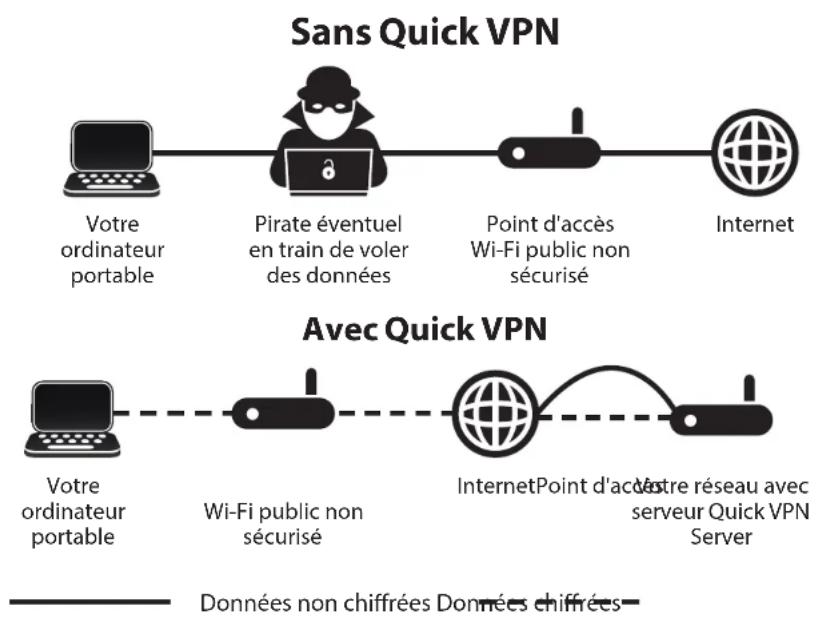

VPN rapide....114
Informations importantes....115
Périphérique iOS....116
Instructions de configuration du VPN....116
Connexion ou déconnexion 118
Mac OS X....119
Instructions de configuration du VPN....119

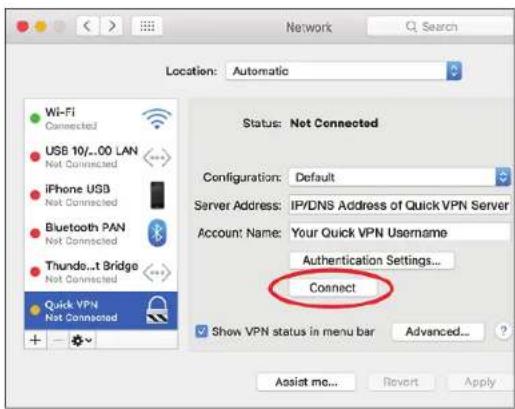

Connexion ou déconnexion.... 121
Windows 7....122

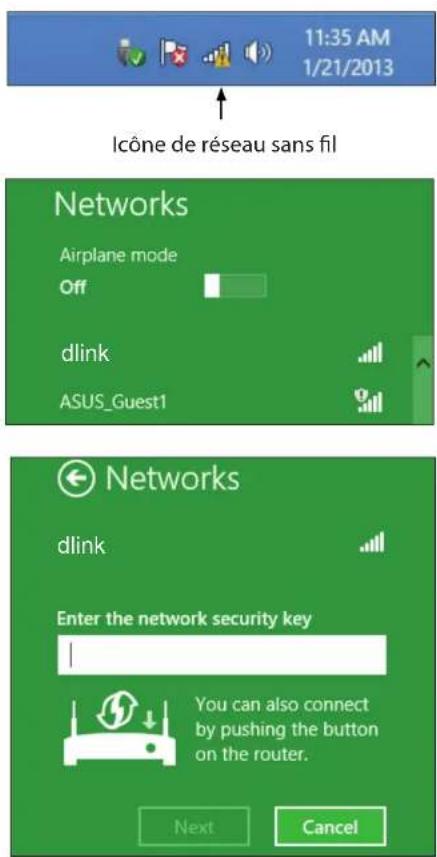

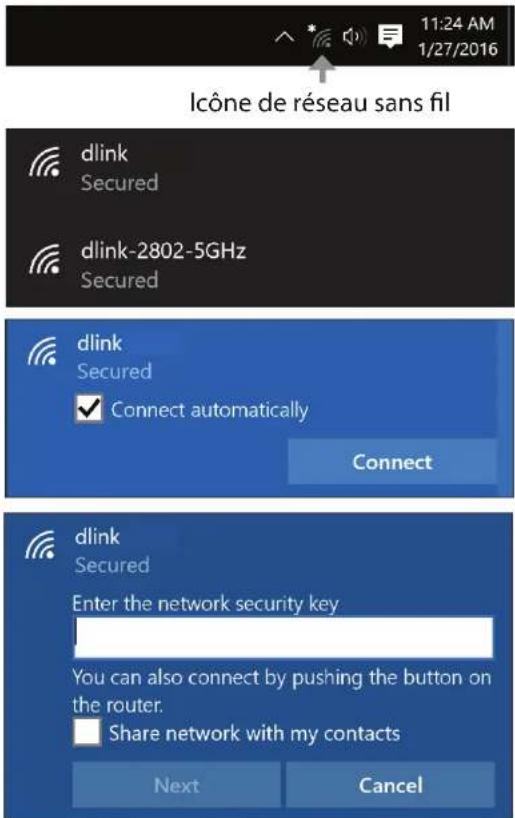

Connexion d'un client sans fil à votre routeur
Bouton WPS....138
Windows® 10....139
Windows ® 8....140
Windows ^® 7....142
Présentation du produit contenu de la boîte
Routeur intelligent R32 AX3200
Adaptateur secteur (12 V, 2A)
Guide d'installation rapide
Si l'un des éléments ci-dessus est manquant ou endommagé, veuillez contacter votre revendeur local.
Remarque : L'utilisation d'une alimentation avec une tension nominale différente de celle fournie avec le routeur entraînera des dommages et annulera la garantie de ce produit.
Configuration système requise
| Configuration réseau requise | Un câble Ethernet, un modem DSL ou fibre optiqueClients sans fil IEEE 802.11ax/ac/n/g/b/aEthernet 10/100/1000 |
| Basé sur le Web Exigences de l’utilitaire de configuration | Ordinateur avec :Système d’exploitation Windows®, Macintosh ou LinuxAdaptateur Ethernet installéConfiguration requise pour le navigateur :Internet Explorer 11 ou une version ultérieureFirefox 28 ou une version ultérieureSafari 6 ou une version ultérieureChrome 28 ou une version ultérieure |
| APPLICATION EAGLE PRO AI Exigences | Appareil iOS®ou AndroidTM(Veuillez vous reporter à la description de la page de l’application pour vérifier si votre appareil est compatible.) |
Voici le R32 Routeur AX3200 Wi-Fi 6 AI, le routeur haute performance doté de la technologie de nouvelle génération Wi-Fi 6. La technologie Wi-Fi avancée de l'AX3200 couvre chaque centimètre carré de votre maison, de manière rapide et fiable, ce qui la rend idéale pour les grandes maisons avec de nombreux appareils connectés. Avec R32, vous pouvez profiter d'un Wi-Fi stable, cohérent et véritablement intelligent. Grâce à la compatibilité de l'assistant vocal intégré avec Amazon Alexa et Google Assistant, vous pouvez contrôler votre réseau par commande vocale.
Performances sans fil haut-débit grâce à la technologie 802.11ax sans fil
Grâce à la dernière technologie AX sans fil, le R32 prend en charge la technologie MU-MIMO bidirectionnelle ainsi que la technologie OFDMA pour gérer davantage d'appareils tout en réduisant la latence du réseau, ce qui permet aux utilisateurs de participer à des activités en ligne en temps réel, telles que le streaming vidéo, les jeux en ligne, et plus encore, avec des performances fluides.
Fonctionnalités intelligentes de qualité de service améliorées
La qualité de service (QoS) vous permet de donner la priorité au trafic important afin de garantir que les applications en temps réel reçoivent une bande passante optimale. En outre, le moteur à intelligence artificielle intégré recueille et analyse les données relatives au trafic et avertit les administrateurs en cas de consommation élevée de bande passante afin qu'ils puissent prendre des mesures rapides.
Connectivité sans fil fluide avec une bande passante optimisée

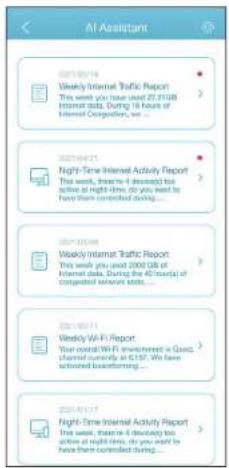

L'innovant Optimiseur de trafic IA fournit un rapport d'utilisation hebdomadaire pour informer les administrateurs de la consommation de la bande passante du réseau par les gros utilisateurs. Il évalue également l'état général du réseau sans fil et indique le nombre de fois où le moteur a optimisé le réseau automatiquement en fonction des conditions du réseau et des données d'utilisation.
Toujours à jour avec les dernières fonctionnalités
Le R32 vérifie automatiquement les mises à jour quotidiennes pour s'assurer que l'appareil dispose toujours des dernières fonctionnalités et du micrologiciel le plus sûr. Pour une tranquillité d'esprit supplémentaire, en cas d'échec lors de la mise à jour du firmware, le routeur stockera une image système de sauvegarde dans la mémoire avant de procéder à la mise à jour.

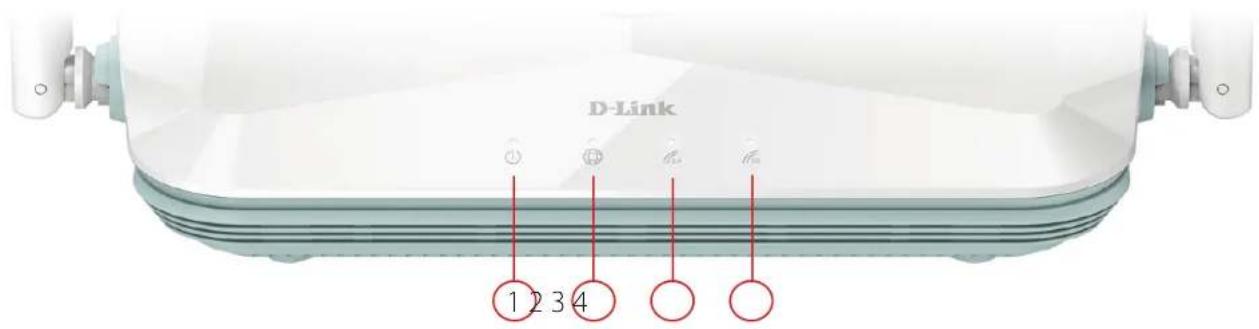

Description du matériel voyants lumineux
| 1 Alimentation | Blanc fixe L'appareil est allumé et le système est sain. | |
| Orange fixe L'appareil est en train de démarrer ou d'effectuer une réinitialisation d'usine. | ||
| Orange clignotant Le périphérique est en mode de récupération. | ||
| Blanc/orange en alternance | L'appareil effectue une mise à jour du micrologiciel. | |
| 2 Internet | Blanc fixe La connexion à Internet est établie. | |
| Orange fixe L'appareil ne peut pas se connecter à Internet. | ||
| Orange clignotant | L'accès à Internet a été interrompu. | |
| 3 Sans fil (2,4 GHz) | Blanc fixe La bande sans fil 2,4 GHz est activée. | |
| Blanc clignotant L'appareil transmet des données ou le WPS est en cours de traitement. | ||
| 4 Sans fil (5 GHz) | Blanc fixe La bande sans fil 5 GHz est activée. | |
| Blanc clignotant L'appareil transmet des données ou le WPS est en cours de traitement. | ||

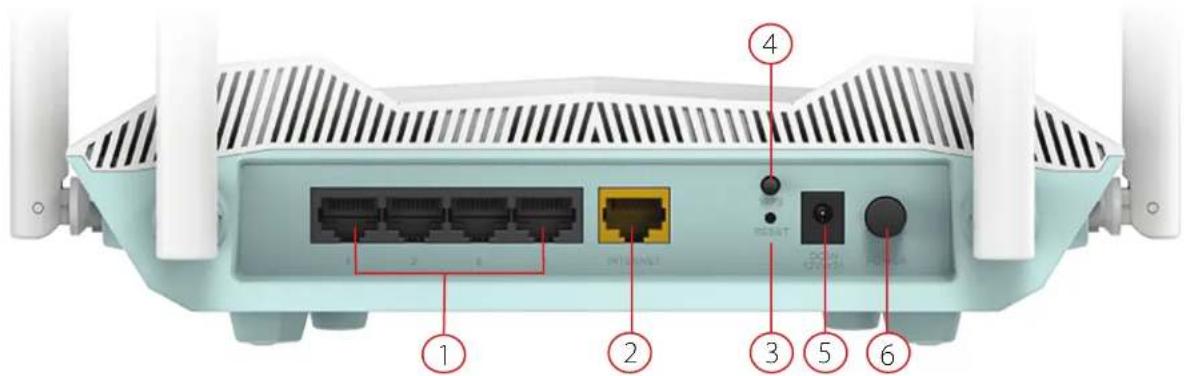

Panneau arrière
| 1 | Ports Gigabit LAN (1-4) | Connectez des périphériques Ethernet tels que des ordinateurs, des commutateurs, des périphériques de stockage (NAS) et des consoles de jeu. |
| 2 | Port WAN Gigabit | Connectez votre modem à large bande au port WAN. |
| 3 | Bouton de réinitialisation | Appuyez sur le bouton de réinitialisation à l'aide d'un trombone jusqu'à ce que le voyant d'alimentation devienne orange pour réinitialiser votre appareil. |

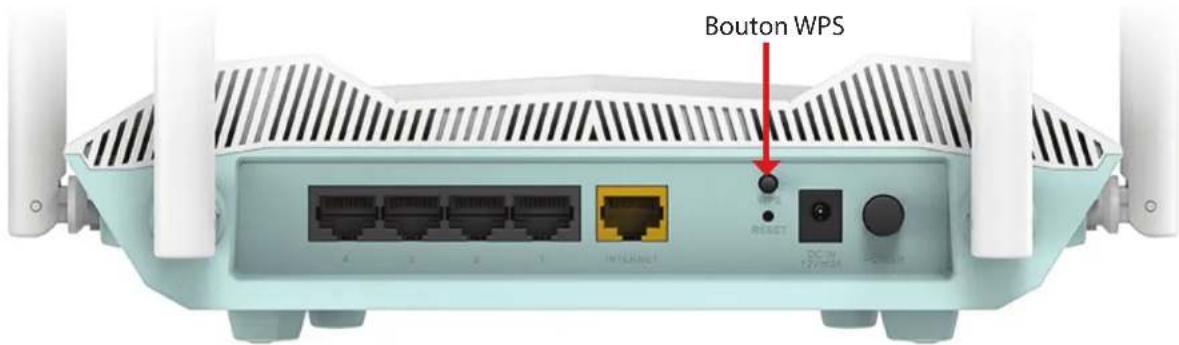

| 4 | Bouton WPS | Appuyez pour lancer le processus WPS et créer automatiquement une connexion chiffrée vers un client WPS. |
| 5 | Connecteur d'alimentation Connecteur pour l'adaptateur secteur fourni. | |
| 6 | Bouton de mise sous tension | Appuyez sur le bouton de mise sous tension pour allumer ou éteindre le périphérique. |
Installation
Cette section vous guidera à travers l'installation de votre R32.
Avant de commencer
- L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, le grenier ou le garage.
- Configurez le routeur avec le dernier ordinateur connecté directement à votre connexion Internet. Vérifiez qu'il est connecté à Internet avant de connecter d'autres périphériques.
- Si votre FAI vous fournit un combo modem/routeur, vous devrez le paramétrer en mode pont ou routeur en fonction de vos besoins. Contactez votre FAI ou consultez le manuel de l'utilisateur de votre périphérique modem/routeur.
- Vous pouvez utiliser uniquement le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous devez éteindre le modem, débrancher le câble USB et relier le câble Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre fournisseur d'accès Internet (FAI) pour qu'il modifie les types de connexions (USB à Ethernet).
- Si vous vous connectez à un modem DSL, assurez-vous d'avoir à portée de main les informations sur l'entretien DSL fournies par votre fournisseur d'accès Internet. Ces informations incluent probablement le nom d'utilisateur et le mot de passe de votre compte DSL. Votre FAI peut également vous fournir des paramètres de configuration de réseau étendu supplémentaires qui pourraient être nécessaires pour établir une connexion.
- Si vous connectez une quantité considérable d'équipements réseau, il peut être judicieux de prendre le temps d'étiqueter chaque câble ou de prendre une photo de votre configuration existante avant d'apporter des modifications.
- Si vous possédez une connexion DSL et que vous vous connectez via PPPoE, assurez-vous de désactiver ou de désinstaller tout logiciel PPPoE, tel que WinPoET, BroadJump ou EnterNet 300, de votre ordinateur, sinon vous ne pourrez pas vous connecter à Internet.
Éléments à prendre en compte avant d'installer le réseau sans fil
Le routeur sans fil D-Link vous permet d'accéder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'exploitation de votre réseau sans fil. Vous devez garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériau et du bruit RF (radiofréquence) de fond de votre domicile ou entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :
- Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres périphériques en réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 m. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
- Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur. Si vous voulez améliorer la réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
- Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'isolation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
- Éloignez votre produit (au moins 3 - 6 pieds ou 1 - 2 mètres) des appareils ou des dispositifs électriques qui émettent des RF.
- Si vous utilisez les téléphones sans fil de 2,4 GHz ou X-10 (les produits sans fil, tels que les ventilateurs de plafond, les lumières, et les systèmes de sécurité domestiques), votre connexion sans fil peut se dégrader de façon spectaculaire ou manquer complètement. Vérifiez que la base de votre téléphone de 2,4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.
Configuration
Il existe plusieurs façons de configurer votre routeur pour qu'il se connecte à Internet.
- EAGLE PRO AI - Utilisez votre appareil iOS ou Android compatible pour installer et configurer votre routeur. Voir Configuration d'EAGLE PRO AI à la page 9.
- Configuration matérielle - Cette section explique comment configurer votre R32. Voir Installation du matériel à la page 10.
- Assistant de configuration D-Link - Cet assistant se lance lorsque vous vous connectez au routeur à l'aide de votre navigateur pour la première fois. Voir Assistant de configuration à la page 13.
- Configuration manuelle - Connectez-vous au routeur pour le configurer. Voir Configuration à la page 20
Configuration d'EAGLE PRO AI
L'application EAGLE PRO AI vous permet d'installer et de configurer votre R32 à partir de votre appareil Android ou iOS compatible.
Remarque : Les captures d’écran peuvent être différentes selon la version du système d’exploitation de votre appareil mobile. Cependant, le processus est le même.

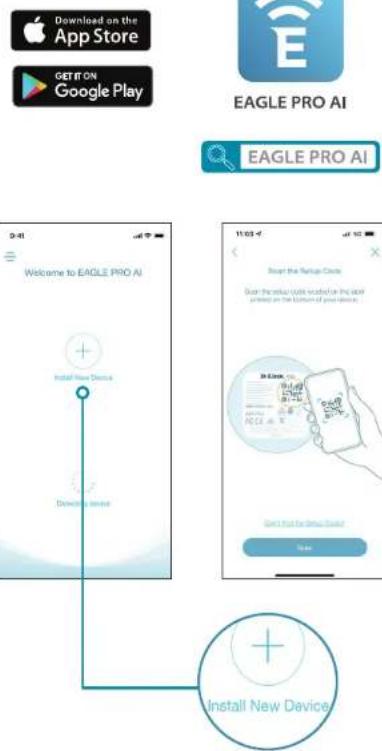

Étape 1
Recherchez et installez le logiciel gratuit EAGLE PRO AI disponible sur l'App Store ou sur Google Play.
Étape 2
Lancez l'application EAGLE PRO AI à partir de l'écran d'accueil de votre appareil.
Étape 3
Appuyez sur Installer un nouveau périphérique. Scannez le code d'installation sur l'étiquette de l'appareil située sous le routeur. Suivez les instructions à l'écran pour terminer la configuration.
Étape 1
Placez votre R32 à proximité de votre modem connecté à Internet.
Éteignez ou débranchez votre modem DSL haut débit. Cette étape est obligatoire. Dans certains cas, vous devrez peut-être l'éteindre pendant cinq minutes au maximum.
Connectez votre modem au port INTERNET du routeur à l'aide d'un câble Ethernet.
Rebranchez et rallumez votre modem et attendez environ une minute avant de poursuivre la procédure.
Connectez l'adaptateur d'alimentation fourni au routeur et à une prise de courant, et attendez environ une minute jusqu'à ce que le voyant lumineux situé à l'avant de l'appareil passe de l'orange au blanc fixe.

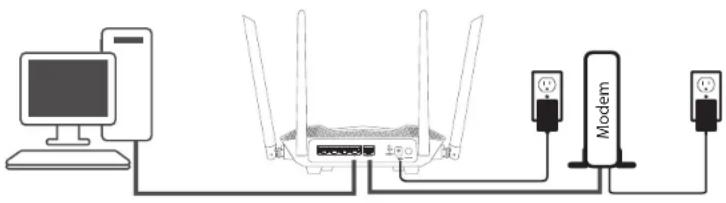

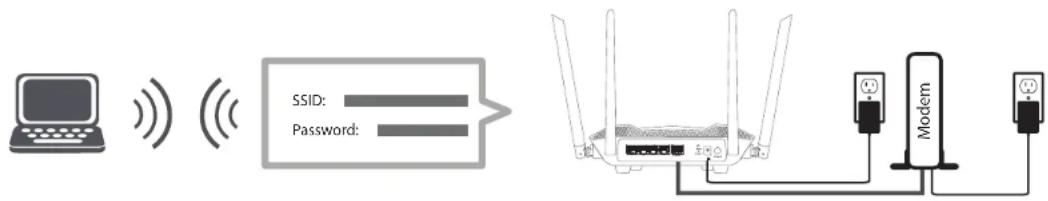

Si vous configurez le routeur sans fil à partir d'un PC, connectez-vous au réseau Wi-Fi imprimé sur l'étiquette attachée au bas de votre routeur. Remarque : Le nom Wi-Fi (SSID), le mot de passe Wi-Fi et le mot de passe de l'appareil sont imprimés sur l'étiquette située sous l'appareil.
Si vous configurez le routeur à partir d'un PC avec une connexion Ethernet filaire, branchez une extrémité d'un câble Ethernet dans le port étiqueté 1 à l'arrière du routeur et l'autre extrémité dans le port Ethernet de votre ordinateur.
Si vous vous connectez à un service haut débit qui utilise une connexion dynamique (pas PPPoE), vous êtes peut-être déjà en ligne. Essayez d'ouvrir un navigateur Web et de vous connecter à un site Web. Si le site Web ne se charge pas, visitez Assistant de configuration à la page 13 pour obtenir des instructions supplémentaires.

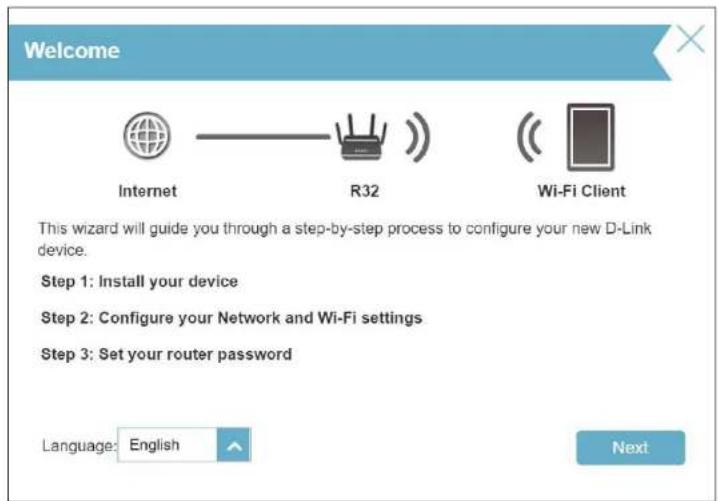

Assistant de configuration

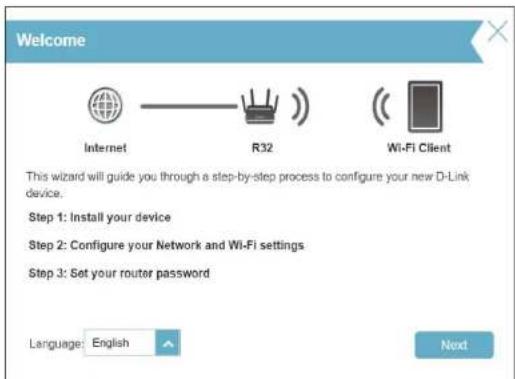

L'assistant d'installation est conçu pour vous guider pas à pas dans la configuration de votre nouveau R32 pour la connexion Internet.

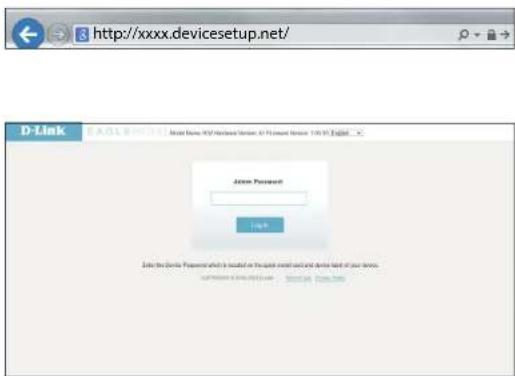

Si c'est la première fois que vous installez le routeur, ouvrez votre navigateur Web et entrez http://XXXX.device-setup.net/ dans le navigateur (XXXX représente les 4 derniers chiffres de l'adresse MAC). Saisissez le Mot de passe administrateur et cliquez sur Connexion pour lancer le processus de configuration. L'adresse Internet et le mot de passe de l'appareil sont imprimés sur l'étiquette de l'appareil, située sous l'appareil.

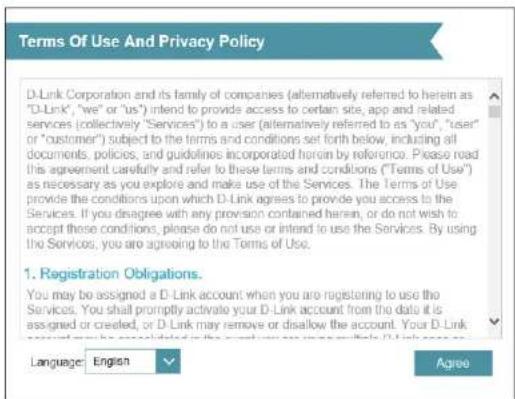

Acceptez les Conditions d'utilisation et la politique de confidentialité pour continuer.
Suivez les instructions à l'écran pour configurer votre nouveau routeur D-Link et vous connecter à Internet.
Cliquez sur Suivant pour continuer.

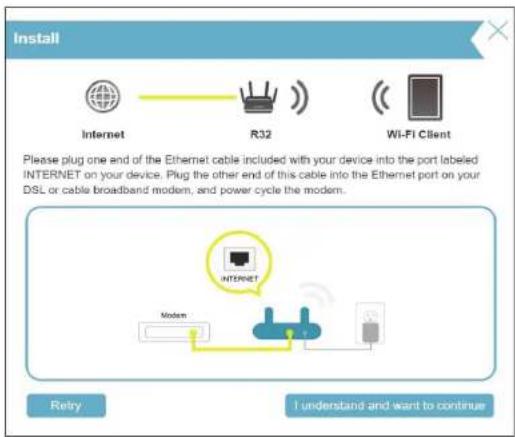

Connectez le routeur et le modem avec un câble Ethernet.

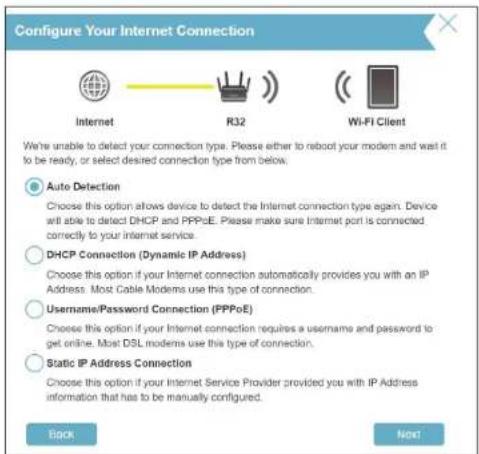

Si le routeur ne détecte pas une connexion Internet valide, une liste des types de connexion s'affiche. Sélectionnez votre type de connexion Internet (ces informations sont disponibles auprès de votre fournisseur d'accès Internet).
Cliquez sur Suivant pour continuer.

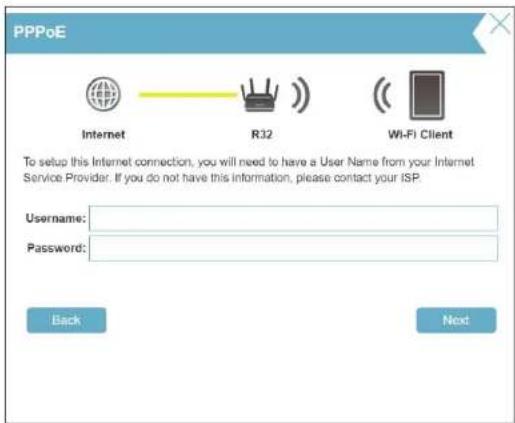

Si le routeur a détecté ou si vous avez sélectionné PPPoE, saisissez votre nom d'utilisateur et votre mot de passe. Si vous ne disposez pas de ces informations, contactez votre fournisseur d'accès Internet.
Cliquez sur Suivant pour continuer.
Remarque : Veillez à supprimer tout autre logiciel PPPoE existant de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

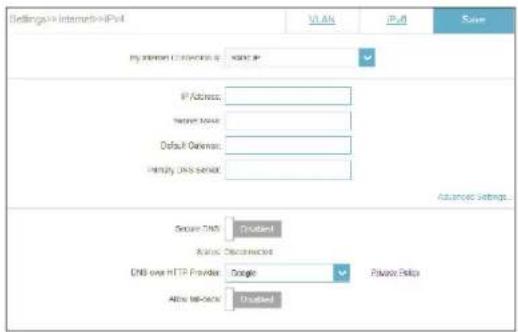

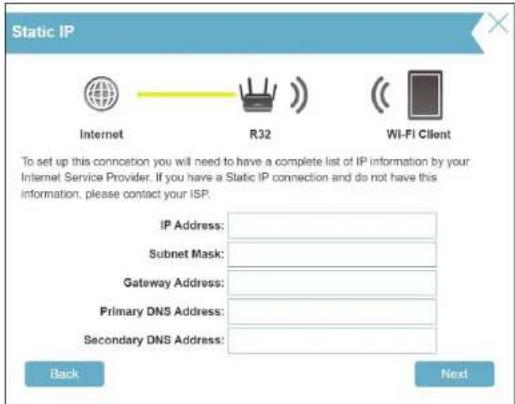

Si le routeur a détecté ou si vous avez sélectionné Statique, saisissez les paramètres IP et DNS fournis par votre FAI. Si vous ne disposez pas de ces informations, contactez votre fournisseur d'accès Internet.
Cliquez sur Suivant pour continuer.

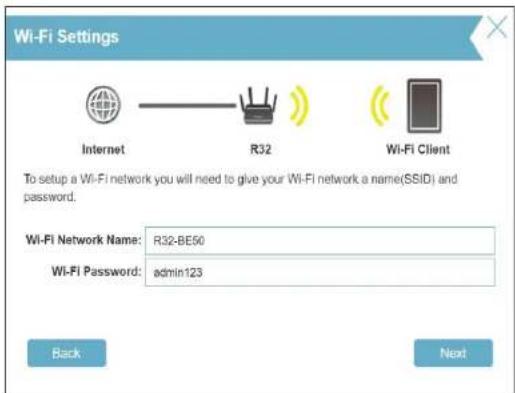

Saisissez un Nom de réseau Wi-Fi et un Mot de passe Wi-Fi pour configurer votre réseau Wi-Fi. Vos clients sans fil auront besoin de ce mot de passe réseau pour pouvoir se connecter à votre réseau sans fil.
Cliquez sur Suivant pour continuer.

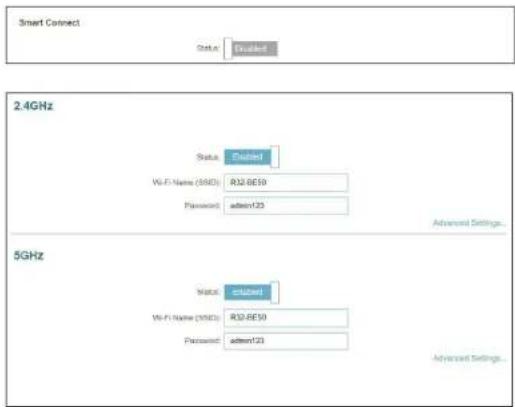

Remarque : La fonction Smart Connect de votre routeur présente un réseau sans fil unique. Lors de la connexion des clients à un réseau étendu, ils seront automatiquement ajoutés à la meilleure bande, soit 2,4 GHz, soit 5 GHz. Pour désactiver la fonction Smart Connect et configurer individuellement les réseaux 2,4 GHz et 5 GHz, reportez-vous à Sans fil à la page 56.

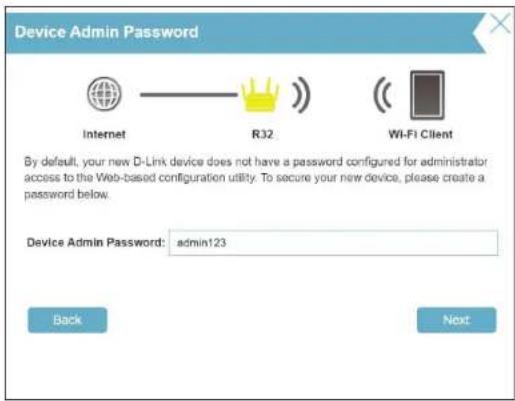

Afin de mieux protéger la page de configuration du routeur, veuillez entrer un mot de passe. Ce mot de passe vous sera demandé chaque fois que vous vous connecterez à l'utilitaire de configuration Web du routeur. Le mot de passe doit comporter de 8 à 15 caractères et contenir à la fois des chiffres et des lettres.
Remarque : Il est fortement recommandé de modifier le mot de passe par défaut de l'appareil pour accéder à la page de configuration du routeur.
Cliquez sur Suivant pour continuer.

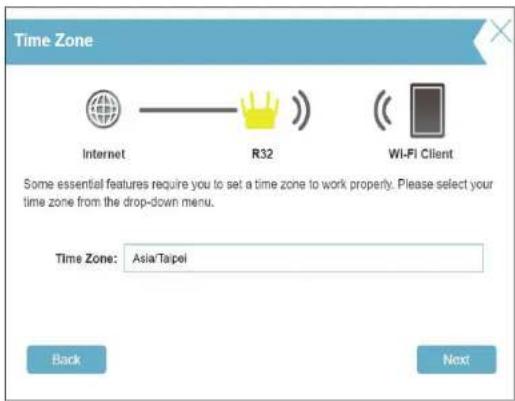

Sélectionnez votre fuseau horaire dans le menu déroulant. Cliquez sur Suivant pour continuer.

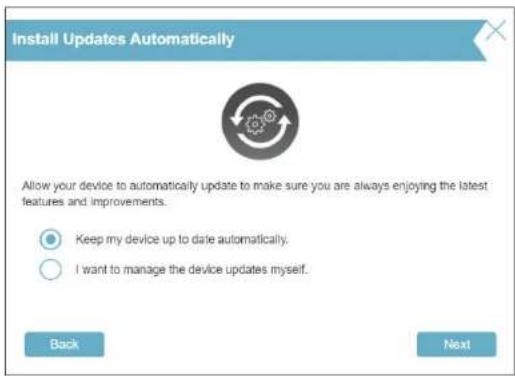

En maintenant le microprogramme de votre routeur à jour, vous bénéficiez des dernières mises à jour de sécurité et des nouvelles fonctionnalités par voie hertzienne. Choisissez de maintenir votre appareil à jour automatiquement ou de gérer vous-même les mises à jour de l'appareil.
Cliquez sur Suivant pour continuer.

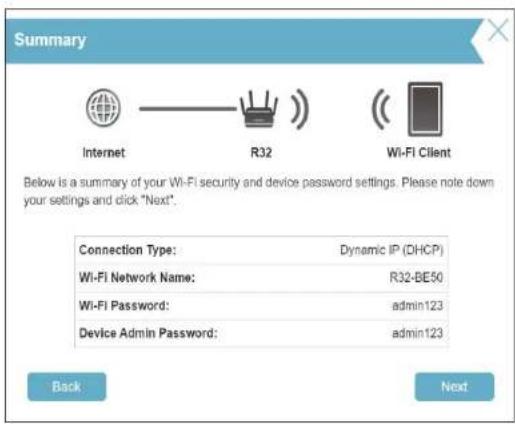

Un récapitulatif de vos paramètres apparaît.

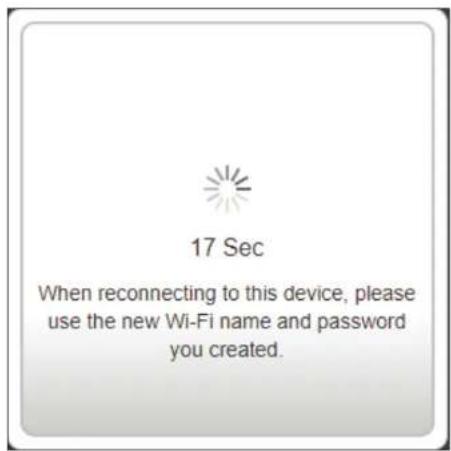

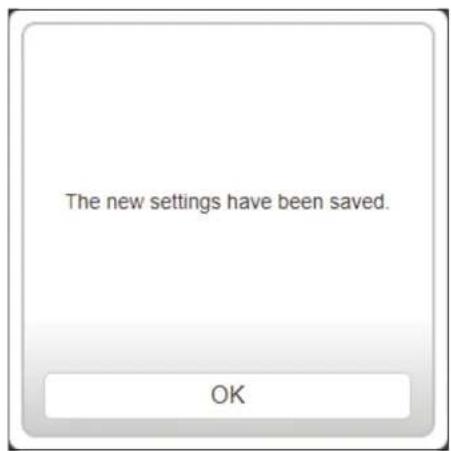

Cliquez sur Suivant pour appliquer les paramètres ou sur Retour pour apporter des modifications.
Patientez pendant l'enregistrement des paramètres de l'appareil. N'éteignez pas et ne débranchez pas votre routeur pendant cette période.
Vos nouveaux paramètres ont été enregistrés et votre routeur est maintenant configuré.
Cliquez sur OK pour fermer l'assistant d'installation.
Félicitations, votre périphérique a été configuré avec succès !
Vous pouvez vous connecter à l'interface de configuration Web avec le mot de passe administrateur.
Si vous installez le routeur pour la première fois, ouvrez votre navigateur Web et entrez l'adresse de gestion par défaut à http://XXXX.device.setup.net/. (où XXXX représente les 4 derniers chiffres de l'adresse MAC).
Remarque : Si vous avez oublié votre mot de passe de connexion, appuyez sur le bouton Reset situé à l'arrière de l'appareil pour rétablir les paramètres par défaut du routeur.
La page d'accueil du routeur affiche l'état actuel de la connexion.
Vous pouvez accéder aux fonctions Paramètres, Fonctionnalités et Gestion à partir du menu de gauche. L'assistant IA (un centre de notification assisté par IA pour les rapports sur les conditions Wi-Fi et l'utilisation de la bande passante) est accessible en cliquant sur, en haut à droite. Notez que les fonctions assistées par l'IA doivent être activées pour recevoir des messages.
Remarque : Le système se déconnecte automatiquement après une période (180 secondes) d'inactivité.
La page d'accueil affiche l'état du routeur sous la forme d'un diagramme interactif. Vous pouvez cliquer sur chaque icône pour afficher des informations sur les composants du réseau en bas de l'écran. Le volet de gauche vous permet de naviguer rapidement vers d'autres pages.
La page d'accueil indique si le routeur est actuellement connecté à Internet.
S'il est déconnecté, cliquez sur Cliquer pour réparer; l'assistant de configuration s'ouvre (voir Assistant de configuration à la page 13 pour plus d'informations).
Pour obtenir plus de détails sur votre connexion Internet, cliquez sur l'icône Internet.
Cliquez sur IPv4 ou IPv6 pour voir respectivement les détails des connexions IPv4 et IPv6.
Cliquez sur Libérer l'adresse IP pour vous déconnecter d'Internet. Pour vous reconnecter, cliquez sur Renouveler l'adresse IP.
Pour reconfigurer les paramètres Internet, voir Internet - IPv4 à la page 27.

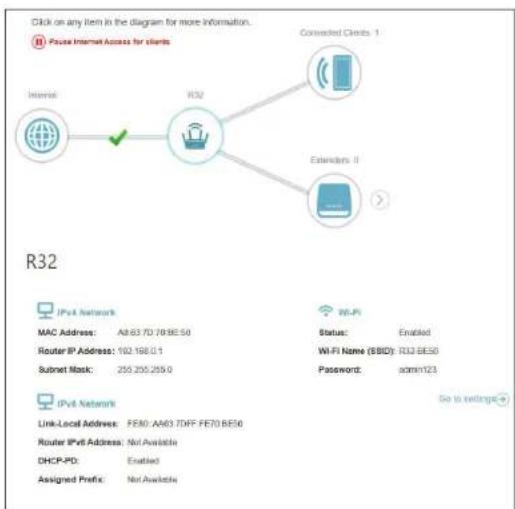

Cliquez sur l'icône R32 pour voir les données du routeur et ses paramètres sans fil.
Cet écran vous permet de voir le nom et le mot de passe du réseau Wi-Fi actuel du routeur, ainsi que ses adresses MAC, IPv4 et IPv6.
Pour reconfigurer les réglages du réseau, cliquez sur Accéder aux paramètres en bas de la page, ou cliquez sur Paramètres > Réseau (dans le volet de gauche). Reportez-vous à Réseau à la page 64 pour plus d'informations.
Pour reconfigurer les réglages sans fil, cliquez sur Accéder aux paramètres, en bas à droite, ou cliquez sur Paramètres > Menu Sans fil (dans le volet de gauche). Reportez-vous à Sans fil à la page 56 pour plus d'informations.
Cliquez sur l'icône Clients connectés pour obtenir des informations sur les clients connectés au routeur.
Sur cette page, vous pouvez voir tous les clients actuellement connectés au routeur ainsi que leurs adresses IP et les fabricants des appareils.

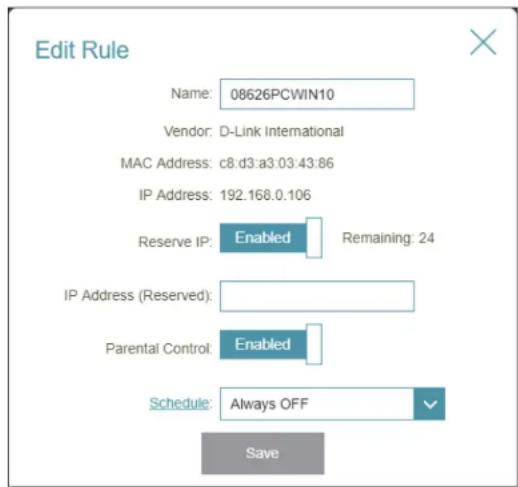

Pour afficher plus d'informations sur un client ou modifier les réglages d'un client, tels que la réservation d'IP et le contrôle parental, cliquez sur le client à modifier.
Nom Saisissez un nom personnalisé pour ce client.
Fournisseur Affiche le fournisseur du client.
Adresse MAC Affiche l'adresse MAC du client.
Adresse IP Affiche l'adresse IP actuelle du client.
Réserver l'adresse IP Cliquez sur Activer pour réserver une adresse IP pour le client.
Adresse IP (réservée) Indiquez une adresse IP que le serveur DHCP du routeur doit attribuer.
Contrôle parental Activez le contrôle parental et sélectionnez un profil pour contrôler l'accès Internet du client. Assurez-vous que ce périphérique figure également dans la liste des périphériques du profil sélectionné.
Profil Utilisez le menu déroulant pour sélectionner un profil à utiliser pour le contrôle parental. Le profil peut être réglé sur Toujours bloquer pour empêcher ce client d'accéder à Internet, ou vous pouvez créer vos propres profils pour spécifier les heures auxquelles le client peut accéder au réseau. Vous pouvez également bloquer l'accès à des sites Web non désirés. Voir Fonctionnalités > Contrôle parental à la page 68 pour plus d'informations.
Cliquez sur Enregistrer lorsque vous avez terminé.
Paramètres assistant
Allez dans Paramètres > Assistant pour ouvrir l'assistant de configuration. Il s'agit du même assistant que celui qui apparaît lorsque vous démarrez le routeur pour la première fois. Consultez la page Assistant de configuration à la page 13 pour en savoir plus.
Remarque : Lorsque l'assistant est ouvert, le routeur se déconnecte d'Internet.
Allez dans Paramètres > Internet pour voir les options de configuration d'Internet pour une connexion IPv4.
Pour configurer les détails de la connexion Internet et réseau IPv6, cliquez sur le lien IPv6. Voir Internet - IPv6 à la page 39.
Pour configurer les détails de la connexion VLAN, cliquez sur le lien VLAN. Voir Internet - VLAN à la page 54.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Ma connexion Internet est
Sélectionnez votre type de connexion Internet dans le menu déroulant. Des options supplémentaires vous sont proposées pour votre type de connexion.
Pour IPv4 - IP dynamique (DHCP), reportez-vous à la page 28.
Pour IPv4 - IP statique, reportez-vous à la page 29.
Pour IPv4 - PPPoE, reportez-vous à la page 30.
Pour IPv4 - PPTP, reportez-vous à la page 33.
Pour IPv4 - L2TP, reportez-vous à la page 35
Pour IPv4 - DS-Lite, reportez-vous à la page 37.

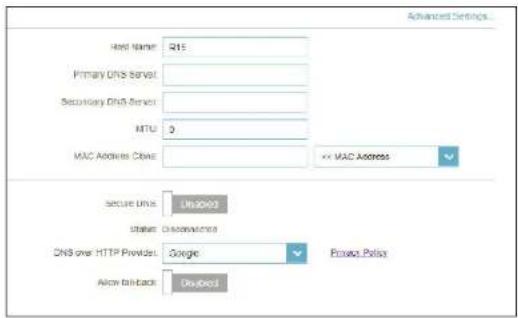

Sélectionnez IP dynamique (DHCP) pour obtenir automatiquement des informations sur l'adresse IP auprès de votre fournisseur d'accès Internet (FAI). Sélectionnez cette option si ce dernier n'indique pas une adresse IP à utiliser. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Nom d'hôte Le nom d'hôte est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Laissez ce champ vide si vous n'êtes pas sûr.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal
Serveur DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire
MTU Maximum Transmission Unit (Unité de transmission maximale).
Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1500.
Clone d'adresse MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur. Vous pouvez remplacer l'adresse MAC du port Internet par celle d'un client connecté.
DNS sécurisé Activez cette option pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
HTTPS Sélectionnez le fournisseur de service DNS public : Google ou Cloudflare.
Permettre le retour. Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas.
Sélectionnez Adresse IP statique si les informations sur l'adresse IP sont fournies par votre fournisseur d'accès Internet (FAI). Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Adresse IP Saisissez l'adresse IP fournie par votre FAI.
Masque de sous-réseau Saisissez le masque de sous-réseau attribué par votre FAI.
Passerelle par défaut Saisissez l'adresse de passerelle par défaut attribuée par votre fournisseur d'accès Internet.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
| Serveur DNS secondaire | Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet. |
| MTU | Maximum Transmission Unit (Unité de transmission maximale).Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. |
| Clone d'adresse MAC | L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur. Vous pouvez remplacer l'adresse MAC du port Internet par celle d'un client connecté. |
| DNS sécurisé | Activez cette option pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH). |
| Fournisseur DNS sur HTTP | Sélectionnez le fournisseur de service DNS-over-HTTPS (DoH) : Google ou Cloudflare. |
| Permettre le retour | Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas. |
Sélectionnez PPPoE (Point-to-Point Protocol over Ethernet) si votre FAI vous demande de saisir un nom d'utilisateur et un mot de passe PPPoE pour vous connecter à Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Nom d'utilisateur Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passe Saisissez le mot de passe fourni par votre FAI.
Mode de reconnexion Sélectionnez Toujours activé, À la demande ou Manuelle.
Temps d'inactivité maximum Configurable lorsque Sur demande est sélectionné. Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, sélectionnez Toujours activé ou Manuelle comme mode de reconnexion. La valeur par défaut est 5 minutes.
Mode d'adresse Sélectionnez Adresse IP statique si les informations suivantes ont été fournies par votre FAI : Adresse IP, MTU, et adresses des serveurs DNS. Dans la plupart des cas, sélectionnez Adresse IP dynamique.
Mode d'adresse Affiche le mode d'adresse choisi.
Nom du service Entrez le nom du service FAI (facultatif)
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
Serveur DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet.
MTU Maximum Transmission Unit (1280~1500). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1500.
Clone d'adresse MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur. Vous pouvez remplacer l'adresse MAC du port Internet par celle d'un client connecté.
Mode d'adresse Affiche le mode d'adresse choisi.
Adresse IP Saisissez l'adresse IP fournie par votre FAI.
Nom du service Entrez le nom du service FAI (facultatif)
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
Serveur DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet.
MTU Maximum Transmission Unit (1280~1492). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1492.
Clone d'adresse MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur. Vous pouvez remplacer l'adresse MAC du port Internet par celle d'un client connecté.
DNS sécurisé Activez cette option pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
Fournisseur DNS sur HTTP Sélectionnez le fournisseur de service DNS-over-HTTPS (DoH) : Google ou Cloudflare.
Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas. Permettre le retour
Sélectionnez PPTP (Point-to-Point-Tunneling Protocol) [Protocole de tunnel point à point] si votre fournisseur d'accès Internet (FAI) utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Serveur PPTP Saisissez l'adresse IP ou le nom du serveur PPTP attribué par votre fournisseur d'accès Internet.
Nom d'utilisateur Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passe Saisissez le mot de passe fourni par votre FAI.
Mode de reconnexion Sélectionnez Toujours activé, Sur demande ou Manuel.
Temps d'inactivité maximum Configurable lorsque Sur demande est sélectionné. Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, sélectionnez le mode de reconnexion Toujours activé.
Mode d'adresse Sélectionnez Adresse IP statique si les informations suivantes sont fournies par votre FAI : Adresse IP, masque de sous-réseau, passerelle et adresses des serveurs DNS. Dans la plupart des cas, sélectionnez Adresse IP dynamique.
Mode d'adresse Affiche le mode d'adresse choisi.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
Serveur DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet.
MTU Maximum Transmission Unit (1280~1460) – Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1400.
Paramètres avancés... - IP statique
Mode d'adresse Affiche le mode d'adresse choisi.
Adresse IP de PPTP Saisissez l'adresse IP fournie par votre FAI.
Masque de sous-réseau PPTP Saisissez le masque de sous-réseau fourni par votre FAI.
Adresse IP d'une passerelle PPTP Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
Serveur DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet.
MTU Maximum Transmission Unit (1280~1460) – Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1400.
DNS sécurisé Activez cette option pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
Fournisseur DNS sur HTTP Sélectionnez le fournisseur de service DNS-over-HTTPS (DoH) : Google ou Cloudflare.
Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas. Permettre le retour
Sélectionnez L2TP (Layer 2 Tunneling Protocol = Protocole de tunnel de niveau 2) si votre fournisseur d'accès Internet (FAI) utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Serveur L2TP Saisissez l'adresse IP du serveur L2TP attribuée par votre fournisseur d'accès Internet.
Nom d'utilisateur Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passe Saisissez le mot de passe fourni par votre FAI.
Mode de reconnexion Sélectionnez Toujours activé, Sur demande ou Manuel.
Temps d'inactivité maximum Configurable lorsque Sur demande est sélectionné. Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, sélectionnez Toujours activé ou Manuel comme mode de reconnexion. La valeur par défaut est 5 minutes.
Mode d'adresse Sélectionnez Adresse IP statique si les informations suivantes sont fournies par votre FAI : Adresse IP, masque de sous-réseau, passerelle et adresses des serveurs DNS. Dans la plupart des cas, sélectionnez Adresse IP dynamique.
Mode d'adresse Affiche le mode d'adresse choisi.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
Serveur DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet.
MTU Maximum Transmission Unit (1280~1460) – Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1400.
Paramètres avancés... - IP statique
Mode d'adresse Affiche le mode d'adresse choisi.
Adresse IP L2TP Saisissez l'adresse IP fournie par votre FAI.
Masque de sous-réseau L2TP Saisissez le masque de sous-réseau fourni par votre FAI.
Adresse IP de la passerelle L2TP Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
Serveur DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet.
MTU Maximum Transmission Unit (1280~1460) – Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1400.
DNS sécurisé Activez cette option pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
Fournisseur DNS sur HTTP Sélectionnez le fournisseur de service DNS-over-HTTPS (DoH) : Google ou Cloudflare.
Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas. Permettre le retour
DS-Lite permet aux paquets IPv4 locaux de voyager à travers un réseau IPv6. Après avoir sélectionné DS-Lite, les paramètres suivants pourront être configurés : Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Configuration de DS-Lite
Sélectionnez l'option DS-Lite DHCPv6 pour que le routeur attribue automatiquement l'adresse AFTR IPv6 (Address Family Transition Router). Sélectionnez Configuration manuelle pour saisir manuellement l'adresse IPv6 AFTR.
Paramètres avancés... - option DHCPV6 de ds-lite
Adresse IPv4 en B4 Entrez l'adresse IPv4 B4 (Basic Bridging Broadband) qui sera encapsulée dans des paquets IPv6 pour être transmise sur un réseau IPv6.
Paramètres de l'adresse IPV6
Une fois la connexion établie, l'adresse IPv6 du réseau étendu sera affichée ici.
Passerelle IPV6 par défaut du réseau étendu
Une fois la connexion établie, l'adresse de la passerelle IPv6 par défaut du réseau étendu sera affichée ici.
Adresse IPV6 en AFTR
Entrez l'adresse IPv6 du routeur de transition de la famille d'adresses (AFTR). C'est ici qu'un paquet IPv6 sera décapsulé.
Adresse IPv4 de B4. Entrez l'adresse IPv4 de B4.
Paramètres de l'adresse IPV6
Une fois la connexion établie, l'adresse IPv6 du réseau étendu sera affichée ici.
Passerelle IPV6 par défaut du réseau étendu
Une fois la connexion établie, l'adresse de la passerelle IPv6 par défaut du réseau étendu sera affichée ici.
DNS sécurisé
Activez cette option pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
Fournisseur DNS sur HTTP
Sélectionnez le fournisseur de service DNS-over-HTTPS (DoH) : Google ou Cloudflare.
Permettre le retour
Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas.

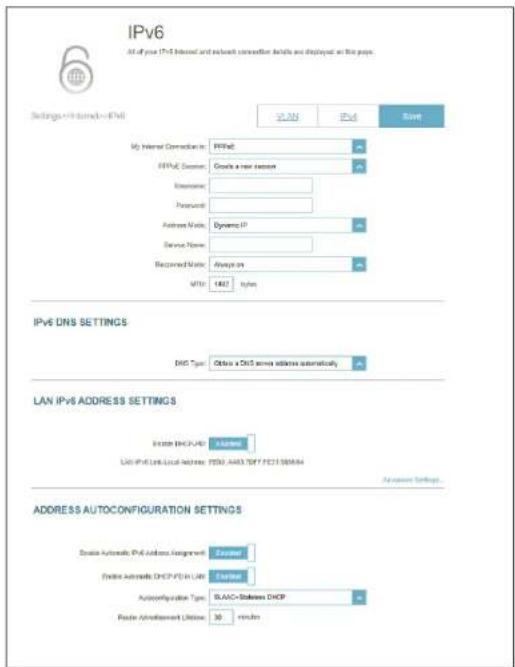

Internet - IPV6
Allez dans Paramètres > Internet pour voir les paramètres de configuration d'Internet pour IPv4, puis cliquez sur l'onglet IPv6 pour accéder aux paramètres de configuration pour IPv6.
Pour configurer les détails de la connexion Internet et réseau IPv4, cliquez sur l'onglet IPv4. Voir Internet - IPv4 à la page 27
Pour configurer les détails de la connexion VLAN, cliquez sur l'onglet VLAN. Voir Internet - VLAN à la page 54
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Ma connexion Internet est Sélectionnez votre type de connexion Internet dans le menu déroulant. Les options correspondantes apparaissent.
Pour IPv6 - Détection automatique, reportez-vous à la page 40.

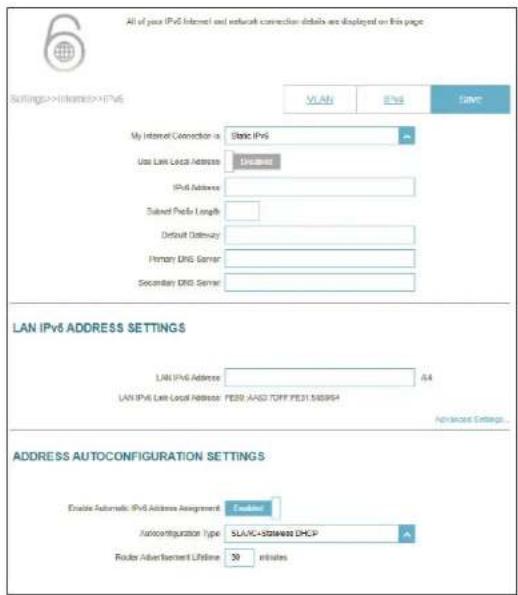

Pour IPv6 - IPv6 statique, reportez-vous à la page 42.
Pour IPv6 - Configuration automatique (SLAAC/DHCPv6), reportez-vous à la page 44.
Pour IPv6 - PPPoE, reportez-vous à la page 47
Pour IPv6 - 6rd, reportez-vous à la page 51
Pour IPv6 - Connectivité locale uniquement, reportez-vous à la page 53.
IPV6 - Détection automatique
Sélectionnez Détection automatique pour détecter automatiquement la méthode de connexion IPv6 utilisée par votre fournisseur d'accès Internet (FAI). Si la détection automatique échoue, vous pouvez sélectionner manuellement un autre type de connexion IPv6. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres DNS IPv6
| Type de DNS | Sélectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante. |
| Serveur DNS principal | Si vous sélectionnez Utiliser l'adresse de DNS suivante, saisissez l'adresse du serveur DNS principal. |
| Serveur DNS secondaire | Entrez l'adresse du serveur DNS secondaire en tant que secours. |
Paramètres de l'adresse IPv6 du réseau local
| Activer le DHCP PD Active ou désactive la délégation de préfixe DHCP. | |
| Adresse de lien local LAN IPv6 | Affiche l'adresse locale de liaison LAN du routeur, qui est utilisée uniquement au sein du réseau local. |
| Si l'option Activer DHCP-PD est désactivée, entrez ce qui suit : | |
| Adresse LAN IPv6 Saisissez une adresse IPv6 correcte. | |
| Adresse de lien local LAN IPv6 | Affiche l'adresse lien-local du réseau local du routeur. |
Paramètres avancés... paramètres de configuration automatique de l'adresse
| Activer l'affectationAdresse IPv6 automatique | Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6. |
| Activer l'affectation du DHCP-PD automatique sur le LAN | Activez ou désactivez DHCP-PD pour les autres routeurs IPv6 connectés à l'interface du réseau local. |
| Autoconfiguration Type | Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état. |
Si vous sélectionnez SLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique :
Durée de vie de l'annonce du routeur Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous sélectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Saisissez l'adresse IPv6 de début pour l'attribution Plage (début) d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 Plage (fin) du serveur DHCP.
Durée de vie de l'adresse IPv6 Entrez le temps de rétention de l'IP dynamique. La valeur par défaut est 10 080 minutes.
Sélectionnez Adresse IP statique si les informations sur l'adresse IPv6 sont fournies par votre fournisseur d'accès Internet (FAI). Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Utiliser l'adresse lien-local Activez ou désactivez une adresse de lien local.
Adresse IPv6 Configurable si l'option Utiliser l'adresse lien-local est désactivée. Saisissez l'adresse fournie par votre FAI.
Longueur du préfixe de sous-réseau : Configurable si l'option Utiliser l'adresse lien-local est désactivée. Entrez la longueur du préfixe de sous-réseau (1~128) fourni par votre FAI.
Passerelle par défaut Saisissez la passerelle par défaut de votre connexion IPv6.
Serveur DNS principal Saisissez l'adresse du serveur DNS principal.
Serveur DNS secondaire Saisissez l'adresse du serveur DNS secondaire.
Paramètres de l'adresse IPV6 du réseau local
Adresse LAN IPv6 Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de lien local LAN IPv6 Affiche l'adresse lien-local du réseau local du routeur.
Paramètres avancés... paramètres de configuration automatique de l'adresse
Activer l'affectation Adresse IPv6 Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6.
automatique
Autoconfiguration Type Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous sélectionnez SLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique :
Durée de vie de l'annonce du routeur Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous sélectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Saisissez l'adresse IPv6 de début pour l'attribution Plage (début) d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 Plage (fin) du serveur DHCP.
Durée de vie de l'adresse IPv6 Entrez le temps de rétention de l'IP dynamique. La valeur par défaut est 10 080 minutes.
Sélectionnez Auto Configuration (Configuration automatique) si le FAI vous attribue votre adresse IPv6 lorsque votre routeur en demande une au serveur du FAI. Certains fournisseurs d'accès exigent que vous configuriez au préalable les paramètres pertinents avant que votre routeur puisse se connecter à l'Internet IPv6. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Type de DNS
Sélectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Serveur DNS principal
Si vous sélectionnez Utiliser l'adresse de DNS suivante, saisissez l'adresse du serveur DNS principal.
Serveur DNS secondaire
Si vous avez sélectionné Utiliser l'adresse de DNS suivante, saisissez l'adresse du serveur DNS secondaire.
Paramètres de l'adresse IPV6 du réseau local
Activer le DHCP PD Activez ou désactivez la délégation de préfixe.
Adresse de lien local LAN IPV6
Affiche l'adresse lien-local du réseau local du routeur.
Si Activer DHCP-PD est désactivé, configurez ce qui suit :
Adresse LAN IPv6 Saisissez une adresse IPv6 correcte.
Adresse de lien local LAN IPV6
Affiche l'adresse locale de liaison LAN du routeur pour le réseau local uniquement.
Paramètres avancés... paramètres de configuration automatique de l'adresse
Activer l'affectation Adresse IPv6 automatique
Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6.
Si Activer DHCP-PD est activé dans les paramètres de l'adresse IPv6 du réseau local :
Activer l'affectation du DHCP-PD automatique sur le LAN
Activez ou désactivez DHCP-PD pour les autres routeurs IPv6 connectés à l'interface du réseau local.
Autoconfiguration Type
Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous sélectionnez SLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique :
Durée de vie de l'annonce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous sélectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Paramètres avancés... paramètres de configuration automatique de l'adresse
Activer l'affectation Adresse IPv6 automatique Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6.
Si Désactiver DHCP-PD est désactivé dans les précédents paramètres de l'adresse IPv6 du LAN :
Autoconfiguration Type Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous sélectionnez SLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique :
Durée de vie de l'annonce du routeur Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous sélectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Saisissez l'adresse IPv6 de début pour l'attribution Plage (début) d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 Plage (fin) du serveur DHCP.
Durée de vie de l'adresse IPv6 Entrez la période de rétention de l'adresse IP en minutes. La valeur par défaut est 10 080 minutes.

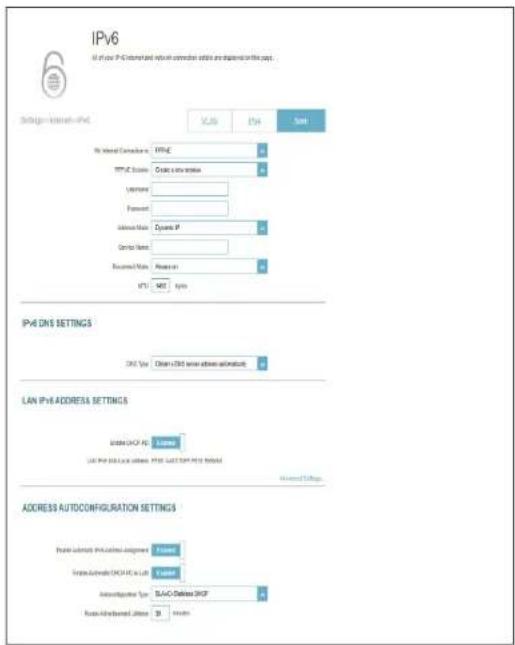

Sélectionnez PPPoE si votre FAI vous demande de saisir un nom d'utilisateur et un mot de passe PPPoE pour vous connecter à Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Session PPPoE Créez une nouvelle session PPPoE.
Nom d'utilisateur Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passe Saisissez le mot de passe fourni par votre FAI.
Mode d'adresse Sélectionnez IP dynamique ou IP statique.
Adresse IP Configurable si vous avez choisi IP statique. Saisissez l'adresse IP fournie par votre FAI.
Nom du service Entrez le nom du service FAI (facultatif).
Mode de reconnexion Sélectionnez Toujours activée ou Manuelle.
MTU Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1492 octets.
Sélectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Serveur DNS principal
Si vous sélectionnez Utiliser l'adresse de DNS suivante, saisissez l'adresse du serveur DNS principal.
Serveur DNS secondaire
Si vous avez sélectionné Utiliser l'adresse de DNS suivante, saisissez l'adresse du serveur DNS secondaire comme adresse de secours.
IPv6 DNS SETTINGS
Paramètres de l'adresse IPV6 du réseau local
Activer le DHCP PD Activez ou désactivez la délégation de préfixe.
Adresse LAN IPv6 Configurable si le DHCP-PD ci-dessus est désactivé. Saisissez l'adresse IP fournie par votre FAI.
Adresse de lien local LAN IPV6
Affiche l'adresse locale de liaison LAN du routeur pour le réseau local uniquement.
LAN IPv6 ADDRESS SETTINGS
LAN IP60 LYN LOCAL ADDRESS: FED 288.027F EES 1008
Advanced Settings
LAN IPv6 Address Settings
Enabling DHCP:
(4) Full Address
LAN PING LINE COUNT AMONG, PERI TERE COUFF PERE 7028
Paramètres avancés.
Paramètres avancés... paramètres de configuration automatique de l'adresse
Activer l'affectation Adresse IPv6 automatique
Activez ou désactivez l'affectation automatique d'adresse IPv6.
Si Activer DHCP-PD est activé dans les paramètres de l'adresse IPv6 du réseau local :
Activer l'affectation du DHCP-PD automatique sur le LAN
Activez ou désactivez DHCP-PD pour les autres routeurs IPv6 connectés à l'interface du réseau local.
Autoconfiguration Type
Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous sélectionnez SLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique :
Durée de vie d'annonce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes).
Lorsque vous sélectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Paramètres avancés... paramètres de configuration automatique de l'adresse
Activer l'affectation Adresse IPv6 automatique
Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6.
Si Désactiver DHCP-PD est désactivé dans les précédents paramètres de l'adresse IPv6 du LAN :
Autoconfiguration Type
Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous sélectionnez SLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique :
Durée de vie de l'annonce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous sélectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Durée de vie de l'adresse IPv6
Saisissez la durée de vie de l'adresse IPv6 (en minutes). La valeur par défaut est 10 080 minutes.
IPv6 6rd (déploiement rapide) permet de transmettre des paquets IPv6 sur un réseau IPv4. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Attribuer un préfixe Fonction non prise en charge actuellement. IPv6
Serveur DNS principal Saisissez l'adresse du serveur DNS principal.
Serveur DNS secondaire Entrez l'adresse du serveur DNS secondaire en tant que secours.
Configuration 6RD manuelle
Activez le mode Système et réseau en étoile. Activez cette option si vous voulez réduire le nombre de routes vers la cible en utilisant une méthode Système et réseau en étoile.
Configuration 6rd Choisissez l'option 6rd DHCPv4 pour découvrir et renseigner automatiquement les valeurs de données, ou Configuration manuelle pour entrer les paramètres vous-même.
Si vous avez sélectionné Configuration manuelle comme configuration 6rd :
Préfixe IPv6 en 6rd Entrez l'adresse réseau 6rd IPv6 et la longueur du préfixe (1~128) fournies par votre FAI.
Adresse IPv4 du réseau étendu Entrez le préfixe du réseau IPv4.
Adresse IPv4 du relais 6rd en bordure du réseau Entrez les paramètres d'adresse IPv4 de 6rd Border Relay fournis par votre prestataire de services Internet.
Paramètres de l'adresse IPV6 du réseau local
Adresse LAN IPv6 Affiche l'adresse IPv6 du réseau local du routeur.
Adresse de lien local LAN IPv6 Affiche l'adresse lien-local du réseau local du routeur.
Paramètres avancés... paramètres de configuration automatique de l'adresse
Activer l'affectation Adresse IPv6 automatique Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6. Autoconfiguration Type Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous sélectionnez SLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique :
Durée de vie de l'annonce du routeur (en minutes). Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous sélectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Saisissez l'adresse IPv6 de début pour l'attribution Plage (début) d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6. Plage (fin) du serveur DHCP.
Durée de vie de l'adresse IPv6 Saisissez la durée de vie de l'adresse IPv6 (en minutes). La valeur par défaut est 10 080 minutes.
IPV6 - connectivité locale uniquement
Connectivité locale uniquement vous permet de configurer une connexion IPv6 sans passer par Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Activer ULA Cliquez ici pour activer les paramètres d'adresses de monodiffusion IPv6 locales uniques.
Utiliser le préfixe ULA par défaut Activez cette option pour utiliser le préfixe ULA par défaut.
Préfixe ULA Si vous désactivez l'option Utiliser le préfixe ULA par défaut, saisissez votre propre préfixe ULA.
Paramètres avancés... - paramètres ULA IPV6 actuels
Préfixe ULA actuel Affiche le préfixe ULA actuel.
ULA IPv6 du réseau local Affiche l'ULA IPv6 du réseau local.
Internet - VLAN
Allez dans Paramètres > Internet, puis cliquez sur le lien VLAN pour accéder aux options de configuration du VLAN.
Le VLAN permet de différencier les services Triple-Play en divisant un réseau en segments et en autorisant l'accès à ces services aux seuls appareils du segment attribué.
Pour configurer les détails de la connexion Internet et réseau IPv4, cliquez sur le lien IPv4. Voir Internet - IPv4 à la page 27 Pour configurer les détails de la connexion Internet et réseau IPv6, cliquez sur le lien IPv6. Voir Internet - IPv6 à la page 39
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
État Cliquez pour activer ou désactiver la fonction Triple-Play VLAN. D'autres options de configuration seront disponibles si l'état est activé.
Si Triple-Play est activé :
VLAN TAG Activez le TAG VLAN pour entrer l'ID VLAN, tel que fourni par votre FAI.
ID VLAN Internet Saisissez l'ID du VLAN pour votre connexion Internet, tel qu'il a été fourni par votre FAI.
ID du VLAN IPTV Saisissez l'ID du VLAN pour le service IPTV, tel qu'il a été fourni par votre FAI.
ID du VLAN VoIP Saisissez l'ID du VLAN pour votre réseau VoIP, tel qu'il a été fourni par votre FAI.
ID de priorité Activez ou désactivez l'ID de priorité du trafic pour Internet, IPTV et les VoIP VLAN. Sélectionnez un ID de priorité dans les menus déroulants pour affecter le VLAN correspondant (0-7). Un trafic à ID de priorité supérieure a préséance sur le trafic avec une balise d'ID de priorité faible.
Configuration du type de trafic de l'interface
Ports LAN 1 à 3 Sélectionnez le type de connexion (Internet, IPTV ou voix sur IP) provenant de la connexion WAN vers chaque interface du routeur.
Sans fil

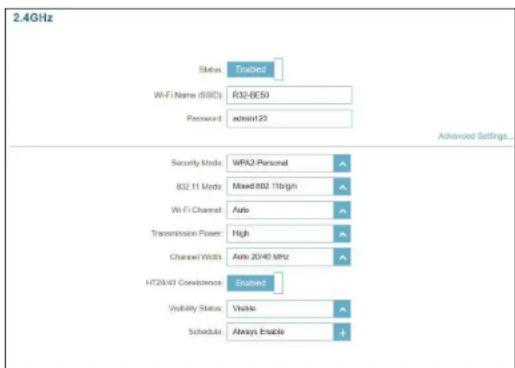

Allez dans Paramètres > Sans fil pour voir les réglages de votre réseau sans fil pour votre routeur.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Maillage wi-fi
État : Activez ou désactivez le maillage Wi-Fi si vous envisagez de créer un réseau maillé dans votre environnement. Le réseau maillé est capable de trouver le chemin le plus court et le plus rapide vers votre passerelle/routeur dans une topologie de réseau maillé. Il améliore donc l'efficacité et la fiabilité.
Smart connect
État : Activez ou désactivez la fonction Smart Connect. La fonction Smart Connect de votre appareil présente un réseau sans fil unique. Lors de la connexion des clients au réseau étendu, ils seront automatiquement ajoutés à la meilleure bande, soit 2,4 GHz, soit 5 GHz.
Si Smart Connect est activée :
Sans fil
Nom Wi-Fi (SSID) Créez un nom pour votre réseau sans fil. Jusqu'à 32 caractères sont autorisés.
Mot de passe Créez un mot de passe Wi-Fi. Les clients sans fil doivent saisir ce mot de passe pour se connecter au réseau.
Choisissez Aucun, WPA/WPA2-Personal, WPA2-Personal, WPA2/WPA3-Personal ou WPA3-Personal. Le WPA3 fournit le plus haut niveau de cryptage parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé.
Puissance de transmission
Sélectionnez la puissance de transmission sans fil souhaitée : forte, moyenne ou basse.
Calendrier Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Si Smart Connect est désactivée :
2.4 Ghz / 5 ghz
État : Activez ou désactivez le réseau sans fil de 2,4GHz/5GHz.
Nom Wi-Fi (SSID) Créez un nom pour votre réseau sans fil. Jusqu'à 32 caractères sont autorisés.
Mot de passe Créez un mot de passe Wi-Fi. Les clients sans fil doivent saisir ce mot de passe pour se connecter au réseau.
| 2.4GHz - Paramètres avancés... | |
| Mode de sécurité | Choisissez Aucun, WPA/WPA2-Personnal, WPA2-Personal, WPA2/ WPA3-Personnal ou WPA3-Personnal. Le WPA3 fournit le plus haut niveau de cryptage parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé. |
| Mode 802.11 (2,4 GHz) | Sélectionnez les normes de réseau sans fil à utiliser dans votre environnement.Les options disponibles pour le réseau sans fil 2,4 GHz sont les suivantes : Mixte 802.11b/g/n, Mixte 802.11b/g, Mixte 802.11g/n, 802.11b uniquement, 802.11g uniquement et 802.11n uniquement. |
| Canal Wi-Fi | Sélectionnez le canal souhaité : 1-11. La valeur par défaut est Auto (recommandé). |
| Puissance de transmission | Sélectionnez la puissance de transmission sans fil souhaitée : Forte, moyenne ou basse. |
| Largeur de canal (2,4GHz) | Sélectionnez Auto 20/40 MHz si vous utilisez à la fois des appareils 802.11n et non 802.11n (802.11b/g), ou sélectionnez 20 MHz si vous utilisez un mélange d'appareils 802.11b/g. |
| Co-existence de HT20/40 (2,4 GHz) | Active ou désactive l'existence d'une largeur de canal de 20 MHz et 40 MHz. Gardez-la activée pour obtenir une opérabilité maximale des produits sans fil utilisant différentes normes dans votre environnement. Cependant, cela pourrait empêcher vos appareils 802.11n d'atteindre les performances maximales. |
| État de visibilité | Le paramètre par défaut est Visible. Sélectionnez Invisible si vous ne voulez pas diffuser le SSID de votre réseau sans fil. |
| Calendrier | Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.Pour ajouter un calendrier :Chaque case représente une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire. |
Choisissez Aucun, WPA/WPA2-Personnal, WPA2-Personnal, WPA2/WPA3-Personnal ou WPA3-Personnal. Le WPA3 fournit le plus haut niveau de cryptage parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé.
Mode 802.11 (5GHz) Sélectionnez les normes de mise en réseau sans fil à utiliser.
Les options disponibles pour le réseau sans fil 5 GHz sont : Mixte 802.11a/n/ac/ax, Mixte 802.11a/n/ac, Mixte 802.11a/n, 802.11ac uniquement, 802.11a uniquement et 802.11n uniquement.
Canal Wi-Fi Sélectionnez le canal souhaité : 36, 40, 44, 48, 149, 153, 157, 161 ou 165. La valeur par défaut est Auto (recommandé).
Puissance de transmission
Sélectionnez la puissance de transmission sans fil souhaitée : Forte, moyenne ou basse.
Largeur de canal (5 ghz)
Sélectionnez Auto 20/40/80 MHz si vous utilisez des appareils 802.11ax, 802.11ac, 802.11n et 802.11a, sélectionnez Auto 20/40 si vous utilisez des appareils 802.11n et 802.11a, ou sélectionnez 20 MHz si vous utilisez des appareils 802.11a.
État de visibilité
Le paramètre par défaut est Visible. Sélectionnez Invisible si vous ne voulez pas diffuser le SSID de votre réseau sans fil.
Calendrier Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
L'optimiseur Wi-Fi assisté par l'IA aide intelligemment à optimiser la bande passante de votre réseau domestique ou professionnel. Il adopte automatiquement le canal le plus « propre » et utilise la technologie de formation de faisceaux pour améliorer l'efficacité du signal et réduire les interférences. Il fournit également des notifications push sur l'utilisation hebdomadaire de la bande passante du réseau et des conseils de gestion du réseau sur la hiérarchisation des clients pour maintenir la qualité globale de l'Internet. Reportez-vous à EAGLE PRO AI à la page 97 pour plus d'informations.
Optimiseur Wi-Fi IA Activez ou désactivez la fonctionnalité Optimiseur Wi-Fi IA.
Choisir le moment de l'optimisation Activer ou désactiver l'optimisation programmée. Sélectionnez l'heure à laquelle l'optimiseur Wi-Fi IA doit démarrer.
Une fois cette fonction activée, vous commencerez à recevoir des rapports hebdomadaires sur les conditions du Wi-Fi par l'intermédiaire de l'Assistant IA.
Le WPS (Wi-Fi Protected Setup) est le moyen le plus simple de connecter vos périphériques sans fil au routeur.
État du WPS-PBC Activez ou désactivez la fonctionnalité WPS-PBC (configuration par bouton-poussoir). Appuyez sur ce bouton pour vous connecter à un autre appareil compatible avec la norme WPS.
Zone d'invité
Accédez à Paramètres > Sans fil, puis cliquez sur l'onglet Zone invité pour configurer votre Wi-Fi invité.
La fonction Zone invité vous permet de créer des zones temporaires qui peuvent être utilisées par les invités pour accéder à Internet. Ces zones sont indépendantes de votre réseau sans fil principal. Vous pouvez configurer différentes zones pour les bandes sans fil de 2,4 GHz et 5 GHz.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si Smart Connect est activée dans les réglages sans fil précédents, configurez les paramètres suivants pour les deux fréquences radio. Si elle est désactivée, configurez les éléments suivants pour 2,4 GHz et 5 GHz individuellement.
Sans fil
État : Activez ou désactivez la fonction Guest Zone (Zone invité). L'état est désactivé par défaut.
Nom du réseau sans fil (SSID) Créez un nom pour votre réseau sans fil (32 caractères maximum).
Mot de passe Créez un mot de passe Wi-Fi. Votre mot de passe doit comporter entre 8 et 63 caractères.
Calendrier Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Choisissez Aucun, WPA/WPA2-Personal, WPA2-Personal, WPA2/WPA3-Personal ou WPA3-Personal. Le WPA3 fournit le plus haut niveau de cryptage parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé.
Accès internet uniquement
L'activation de cette option limitera la connectivité à Internet et empêchera les invités d'accéder aux autres périphériques du réseau local.
Réseau
Accédez à Paramètres > Réseau pour modifier les paramètres du réseau local du routeur et configurer les paramètres DHCP.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres réseau
Adresse IP du réseau local
Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.1. Si vous modifiez l'adresse IP, vous devrez saisir la nouvelle adresse IP dans votre navigateur pour vous connecter à la configuration Web.
Masque de sous-réseau
Saisissez le masque de sous-réseau du routeur. Par défaut, il s'agit de 255.255.255.0.
Lien de gestion L'adresse par défaut pour accéder à la configuration du routeur est http://R32-XXXX.local/ (où XXXX représente les 4 derniers chiffres de l'adresse MAC de votre routeur). Vous pouvez remplacer R32-XXXX avec un nom de votre choix.
Nom de domaine local Saisissez le nom de domaine (facultatif).
Activer le relais DNS Désactivez cette option pour transférer les informations du serveur DNS de votre FAI aux clients du réseau pour les réglages du serveur DNS. Si cette option est activée, les clients du réseau définiront plutôt l'adresse IP du routeur comme serveur DNS.

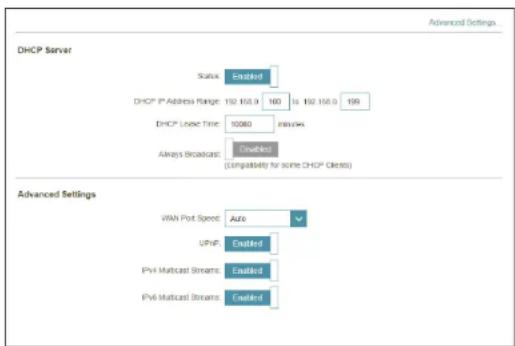

État : Activez ou désactivez le serveur DHCP.
Plage d'adresses IP DHCP Saisissez les adresses IP de début et de fin pour l'attribution d'adresses IP du serveur DHCP. Remarque : Si vous attribuez des adresses IP aux ordinateurs ou aux périphériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'éviter tout conflit d'adresses IP.
Durée de la concession Saisissez la durée de concession de l'adresse IP en minutes. La valeur par défaut est 10 080 minutes.
Toujours diffuser Activez cette fonction pour diffuser le serveur DHCP du réseau aux clients du réseau local/étendu.
Vitesse du port du réseau étendu Vous pouvez définir la vitesse de la liaison Internet sur 10 Mbps, 100 Mbps, 1000 Mbps ou Auto (recommandé).
UPnP Activez ou désactivez la fonction UPnP. L'UPnP est compatible avec les équipements, les logiciels et les périphériques du réseau. Cette fonction est activée par défaut.
Flux de multidiffusion IPv4 Autorisez ou non le trafic de multidiffusion IPv4
Flux de multidiffusion IPv6 Autorisez ou non le trafic de multidiffusion IPv6
D-Link cloud
Allez dans Paramètres > D-Link Cloud pour voir les détails de votre service D-Link Cloud. Cette page indique si vous êtes inscrit auprès du service cloud D-Link et l'adresse e-mail associée au compte. Elle vous permet de gérer votre mobile à tout moment et en tout lieu et de vérifier l'état de votre routeur. Utilisez EAGLE PRO AI pour en savoir plus sur les fonctionnalités de D-Link Cloud.
Mode de fonctionnement
Accédez à Paramètres > Mode de fonctionnement pour sélectionner votre mode de fonctionnement. Selon l'architecture de votre réseau, vous pouvez configurer le routeur pour qu'il fonctionne comme l'un des types de périphérique réseau suivants : routeur, prolongateur ou pont.
Mode Routeur : Dans ce mode, le R32 se connecte directement à l'Internet fourni par votre FAI (fournisseur d'accès à Internet). Tous les périphériques clients d'un groupe de réseaux sont connectés et gérés sous ce routeur. Il s'agit du mode par défaut.
Mode Pont : Dans ce mode, le R32 prolonge votre réseau existant et améliore la couverture Wi-Fi globale, ce qui signifie que vous disposez déjà d'un routeur dans les locaux. Dans ce mode, les réglages du serveur DHCP, du contrôle parental, de la qualité de service et du pare-feu dépendent du routeur existant.
Mode Prolongateur : Dans ce mode, cet appareil agit comme un prolongateur pour connecter vos appareils sans fil et étendre la couverture Wi-Fi. Il assure la connectivité entre divers appareils sans fil. Cela peut être utile si vous possédez déjà un routeur sans fil. Dans ce mode, vous pouvez gérer le prolongateur par l'intermédiaire du routeur principal.

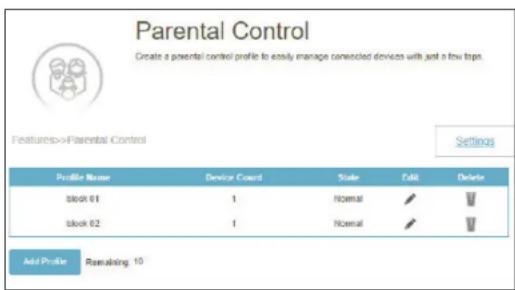

Caractéristiques du contrôle parental
Accédez à Fonctionnalités > Contrôle parental pour configurer les stratégies de contrôle parental. Vous pouvez configurer des programmes qui fixent des limites de temps pour l'accès à Internet et empêchent l'accès à certains sites Web.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Cette page affiche une liste de profils avec les informations suivantes :
Nom du profil Le nom décrit ce profil.
Nombre de périphériques Le nombre d'appareils auxquels cette stratégie sera appliquée.
État Affiche l'état actuel de l'accessibilité à Internet, c'est-à-dire Normal, Pause programmée ou Pause sur demande.
Modifier le profil d'accès.
Supprimer ce profil d'accès.
Vous pouvez définir un maximum de 12 profils.
Pour ajouter un profil, configurez les éléments suivants :
Nom du profil Saisissez un nom pour ce profil.
Horaire d'autorisation d'accès à internet
Cliquez sur Activé et définissez le calendrier pour autoriser l'accès à Internet. Sélectionnez le temps pendant lequel l'Internet sera disponible.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire. Si aucune période n'est sélectionnée, tous les appareils de ce profil se verront refuser l'accès à Internet.
Bloquer l'accès à internet pendant l'heure du coucher
Cliquez sur Activé et définissez le calendrier pour bloquer l'accès à Internet pendant l'heure du coucher.
Pour ajouter un horaire de coucher :
Sélectionnez l'heure pendant laquelle l'horaire de coucher sera actif. Sélectionnez les jours de la semaine, puis l'heure de pause et l'heure de reprise pour la période pendant laquelle l'accès à Internet sera bloqué. Pour spécifier des périodes différentes pour les jours de la semaine, cliquez sur Ajouter un autre horaire de coucher... Un maximum de 2 horaires peut être défini.
Autoriser l'accès lent à l'internet
Activez cette option pour permettre l'accès à Internet avec une vitesse réduite pendant les heures de restriction définies ci-dessus.
Vous pouvez également modifier un programme existant en cliquant sur Modifier.
Cliquez sur Ajouter une règle pour ajouter un nouveau site Web à bloquer :
Nom du site web
Saisissez le nom du site Web. Cela bloque l'accès aux sites Web sur la base de l'adresse d'un site Web. Par exemple, entrez « ABC.com » ou « www.ABC.com ».
Mot-clé de l'url
Cela permet de bloquer l'accès aux sites Web en fonction des mots clés et des URL correspondants. Par exemple, utilisez « ABC » pour bloquer « www.ABC.com » et « xxx.ABC.com » et d'autres URL contenant ABC. Saisissez le même nom de site Web que celui indiqué ci-dessus dans ce champ pour bloquer uniquement l'URL spécifique.
Vous pouvez également modifier ou supprimer une règle existante en cliquant respectivement sur Modifier ou Supprimer.
Périphérique
Cliquez sur Ajouter un appareil pour ajouter des appareils à inclure dans le profil défini. Dans la liste des appareils connectés, sélectionnez les appareils auxquels la stratégie d'accès doit être appliquée, puis cliquez sur Appliquer pour fermer l'écran. Cliquez sur Enregistrer pour sauvegarder vos réglages de profil et le nouveau profil sera ajouté à la liste des profils. Vous pouvez également modifier ou supprimer un profil existant en cliquant sur Modifier ou Supprimer respectivement. Sur la page Modifier pour un profil sélectionné, vous pouvez cliquer sur Pause de Internet access pour interrompre immédiatement l'accès Internet aux appareils spécifiés du profil.
Cliquez sur Paramètres pour afficher les messages affichés aux utilisateurs du périphérique dont l'accès à Internet a été restreint.

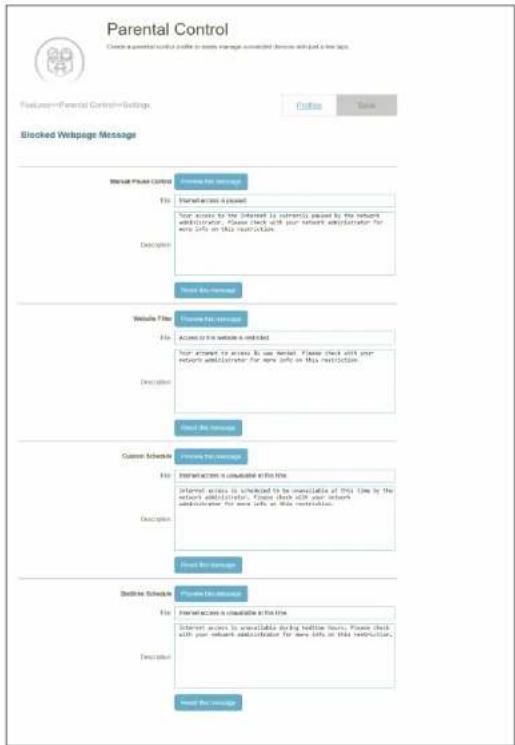

Message de page web bloquée
Pour ces contrôles d'accès : Contrôle de la pause manuelle, filtre de sites Web, horaire personnalisé et horaire de coucher, vous pouvez afficher et personnaliser les messages ainsi que les titres :
Titre Saisissez le titre du message dans la zone de texte.
Description Indiquez le message pour informer l'utilisateur de l'accès restreint.
Réinitialiser ce message Cliquez sur ce bouton pour réinitialiser le message modifié à sa valeur par défaut.
Prévisualiser ce message Affichez la présentation du message sur une nouvelle page web.
Allez dans Fonctionnalités > Moteur QoS pour configurer les priorités d'accès Internet des clients. Il vise à optimiser le trafic Internet afin d'améliorer l'expérience globale de l'utilisateur.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Cliquez sur Vérifier la vitesse pour effectuer un contrôle de vitesse afin de déterminer comment distribuer la bande passante Wi-Fi aux appareils prioritaires. Le test de vitesse aide le moteur QoS à distribuer la bande passante Wi-Fi aux appareils prioritaires (configurés dans les cartes d'appareil ci-dessous).
Optimiseur de trafic IA
Le moteur QoS intelligent répertorie les appareils consommant des ressources comparativement importantes et ajuste intelligemment la bande passante à ces appareils en leur attribuant une faible priorité. Il allouera également la bande passante appropriée aux appareils connectés en fonction de leurs priorités afin de maintenir une expérience en ligne de qualité.
Vitesse de téléchargement ascendant
Une fois cette fonction activée, vous commencerez à recevoir des rapports hebdomadaires sur l'utilisation de la bande passante par l'intermédiaire de l'Assistant IA.
La vitesse à laquelle le contenu est transféré sur Internet.
Vitesse de téléchargement descendant
Le débit auquel le contenu est transféré sur le routeur.
Cliquez sur Appliquer à la QoS après le test de vitesse pour remplir automatiquement les informations ci-dessus.
Cette option Moteur de qualité de service (QoS) vous permet de donner la priorité à des clients particuliers sur d'autres afin qu'ils reçoivent une bande passante plus importante. Par exemple, si un client est en train de regarder un film en streaming et qu'un autre est en train de télécharger un grand nombre de fichiers, vous pouvez attribuer au premier dispositif une priorité plus élevée que le second afin de ne pas interrompre la lecture du film.
Dans Clients connectés se trouvent les cartes des périphériques représentant chaque client connecté. Cliquez sur Tout pour voir tous les appareils connectés et sur Gros consommateur pour voir les clients qui sont particulièrement actifs sur Internet.
Pour attribuer un niveau de priorité à un appareil, activez d'abord l'Optimiseur de trafic IA. Cliquez ensuite sur le client pour ouvrir sa page d'information. Il affiche les informations suivantes :
Nom du périphérique : Le nom qui décrit le dispositif client
Adresse MAC : L'adresse MAC de l'appareil client
Adresse IPv4/IP v6 : L'adresse IP dans le mécanisme d'adressage IPv4 et IPv6 de l'appareil client.
Priorité : Sélectionnez la priorité pour le périphérique client avec les catégories suivantes :
Normal ; Élevée : Toujours activée, pendant 1 jour, pendant 4 heures, pendant 2 heures ou pendant 1 heure ; Faible : Toujours activée, pendant 1 jour, pendant 4 heures, pendant 2 heures ou pendant 1 heure.
Statistiques sur le trafic
Cette option montre les statistiques de trafic pour ces activités : Flux TCP, flux UDP, et vitesses de téléchargement et d'envoi en mégabit par seconde.
Trafic en temps réel et hebdomadaire
Deux graphiques : Le trafic en temps réel représente les vitesses de données en temps réel en mégaoctet par seconde ou en kilooctet par seconde. Le trafic hebdomadaire représente le volume quotidien des données téléchargées et téléversées au cours de la semaine écoulée, en kilo-octets ou en méga-octets.
Si aucun périphérique ne se voit explicitement attribuer de priorité, tous sont traités avec une priorité égale.
Accédez à Fonctionnalités > Pare-feu pour configurer les paramètres du pare-feu du routeur. La fonction de pare-feu permet de protéger votre réseau contre les attaques malveillantes sur Internet.
Pour configurer les règles de pare-feu IPv4, cliquez sur l'onglet Règles IPv4. Voir Paramètres du pare-feu - Règles IPv4 / IPv6 à la page 76
Pour configurer les règles de pare-feu IPv6, cliquez sur l'onglet Règles IPv6. Voir Paramètres du pare-feu - Règles IPv4 / IPv6 à la page 76
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
| Activer la DMZ | Activez ou désactivez la zone démilitarisée (DMZ). Les appareils de cette zone sont totalement exposés aux menaces sur Internet. Ceci n'est pas recommandé, sauf s'il s'agit de serveurs qui doivent être exposés au WAN. |
| Adresse IP de la DMZ | Si cette option est activée, entrez l'adresse IP du client à placer dans cette zone, ou utilisez le menu déroulant pour sélectionner rapidement l'un des clients. |
| Activer le SPI IPv4 | L'activation de l'inspection dynamique des paquets (Stateful Packet Inspection, SPI) ou du filtrage dynamique des paquets permet de prévenir les cyberattaques en suivant un plus grand nombre d'états par session pour valider que le trafic passant par la session est conforme au protocole. |
| Activer la vérification anti-falsification | Activez cette fonction pour aider à protéger le réseau de certains types d'attaques de type usurpation d'adresse IP. |
| Sécurité IPv6 simple | Activez ou désactivez la sécurité IPv6 simple. Une configuration simple du pare-feu qui refuse l'accès direct aux ordinateurs situés derrière le routeur. |
| Filtrage des entrées IPv6 | Activez ou désactivez le filtrage d'entrée IPv6 pour les paquets entrants afin d'empêcher les expéditeurs suspects. |
Paramètres avancés... – configuration de la passerelle de niveau application (ALG)
Différents ALG fournissent un traitement spécial pour des protocoles ou des applications spécifiques. Un certain nombre d'ALG pour des applications communes sont activés par défaut comme indiqué ci-dessous.
PPTP Permet à plusieurs machines du réseau local de se connecter à leur réseau d'entreprise, à l'aide du protocole PPTP.
IPSec (VPN) Permet à plusieurs clients VPN de se connecter à leur réseau d'entreprise, via IPSec. Certains clients VPN prennent en charge la traversée d'IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d'entreprise, essayez de la désactiver. Veuillez vérifier si votre client VPN prend la NAT traversal en charge avec l'administrateur système de votre réseau d'entreprise.
RTSP Permet aux applications utilisant le protocole RTSP de recevoir des flux de diffusion d'Internet.
SIP Permet aux périphériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d'entre eux peuvent détecter les périphériques NAT et travailler autour d'eux. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à passer des appels par VoIP, tentez de la désactiver.
Paramètres du pare-feu - règles IPV4 / IPV6
Allez dans Fonctionnalités > Pare-feu, puis cliquez sur l'onglet Règles IPv4 ou l'onglet Règles IPv6 pour configurer les règles de filtrage du trafic.
Pour configurer les paramètres avancés, cliquez sur le lien Avancé. Voir Pare-feu à la page 74
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Pour commencer, utilisez le menu déroulant pour sélectionner s'il s'agit d'une règle AUTORISER ou REFUSER. Vous pouvez également choisir de désactiver le filtrage en le réglant sur OFF.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter une règle.

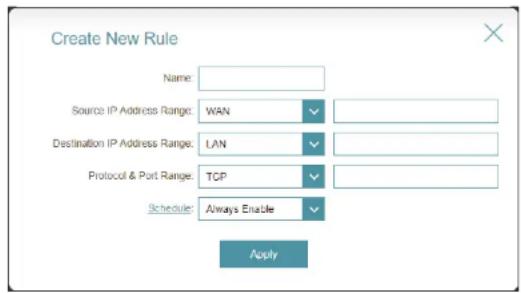

Si vous cliquez sur Modifier ou Ajouter une règle, les options suivantes s'affichent :
Nom Saisissez un nom de règle.
Plage d'adresses IP sources
Saisissez la plage d'adresses IP source (par exemple, 1.1.1.1-1.1.1.2 pour IPv4 ou 2001::1-2001::2 pour IPv6) à laquelle la règle s'appliquera. À l'aide du menu déroulant, spécifiez s'il s'agit d'une adresse WAN ou LAN. Il est possible de saisir à la fois une adresse IP unique et une série d'adresses IP.
Plage d'adresses IP cibles
Saisissez la plage d'adresses IP de destination (1.1.1.1-1.1.1.2 pour IPv4 ou 2001::1-2001::2 pour IPv6) à laquelle la règle s'appliquera. À l'aide du menu déroulant, spécifiez s'il s'agit d'une adresse WAN ou LAN. Il est possible de saisir à la fois une adresse IP unique et une série d'adresses IP.
Protocole et plage de ports
Sélectionnez le protocole du trafic à autoriser ou refuser (Tous, TCP ou UDP), puis saisissez la plage de ports (par ex. 21-23) à laquelle la règle doit s'appliquer. Sélectionnez Tout pour autoriser/refuser tous les types de trafic, quel que soit le numéro de port.
Calendrier Utilisez le menu déroulant pour sélectionner le calendrier de la règle. Le calendrier peut être configuré sur Toujours activer; vous pouvez également créer vos propres calendriers dans la section Calendriers. Reportez-vous à la section Gestion > Heure et calendrier - Calendrier à la page 88 pour plus d'informations.
Vous pouvez définir un maximum de 24 règles.
Redirection de port
Accédez à Fonctionnalités > Transfert de port pour spécifier un port ou une plage de ports à ouvrir pour des périphériques spécifiques sur le réseau. Cela peut s'avérer nécessaire pour permettre à certaines applications de se connecter via le routeur. Par exemple, l'accès depuis Internet peut être redirigé vers un hôte DMZ en utilisant la redirection de port.
Pour configurer les paramètres du serveur virtuel, cliquez sur le lien Serveur virtuel. Voir Transfert de port/Serveur virtuel à la page 80.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter une règle.

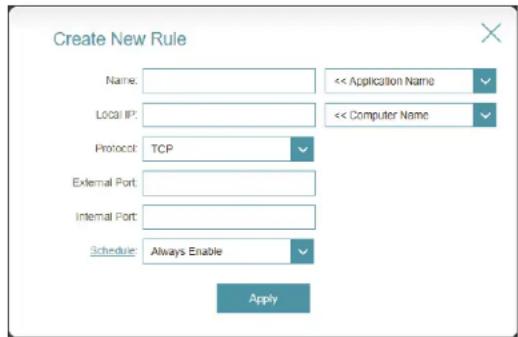

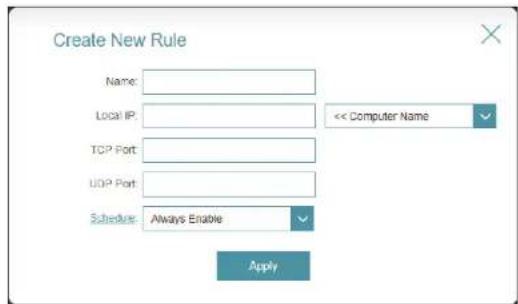

Si vous cliquez sur Modifier ou Ajouter une règle, les options suivantes s'affichent :
Nom Saisissez un nom de règle.
IP locale Saisissez l'adresse IP de l'ordinateur de votre réseau local vers lequel vous souhaitez diriger le service entrant. Vous pouvez également sélectionner le périphérique dans le menu déroulant.
Port TCP Indiquez les ports TCP que vous voulez ouvrir. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports avec une virgule (par ex.: 24,1009,3000-4000).
Port UDP Indiquez les ports UDP que vous voulez ouvrir. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports avec une virgule (par ex.: 24,1009,3000-4000).
Calendrier Utilisez le menu déroulant pour sélectionner le calendrier de la règle. Le calendrier peut être configuré sur Toujours activer; vous pouvez également créer vos propres calendriers dans la section Calendriers. Reportez-vous à la section Gestion > Heure et calendrier - Calendrier à la page 88 pour plus d'informations.
Transfert de port/serveur virtuel
Allez dans Fonctionnalités > Transfert de port puis cliquez sur l'onglet Serveur virtuel pour configurer ses réglages et spécifier un port public sur votre routeur pour la redirection vers une IP de réseau local interne avec le port mappé. Cela peut être nécessaire si vous hébergez des services derrière le routeur.
Pour configurer les paramètres du serveur virtuel, cliquez sur le lien Redirection de port. Voir Redirection de port à la page 78
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter une règle.
Si vous avez cliqué sur Modifier ou Ajouter une règle, les options suivantes s'affichent :
Nom Saisissez un nom de règle. Vous pouvez également sélectionner le protocole/nom de l'application dans le menu déroulant. En fonction du service demandé, le routeur redirige la demande de service externe vers l'hôte interne approprié.
IP locale Saisissez l'adresse IP de l'ordinateur de votre réseau local vers lequel vous souhaitez diriger le service entrant. Vous pouvez également sélectionner le périphérique dans le menu déroulant.
Protocole Sélectionnez le protocole du trafic à autoriser ou à refuser (TCP, UDP, Les deux, ou Autre).
Numéro de protocole
Si vous avez saisi Autre ci-dessus, saisissez le numéro de protocole. Voir https://www.iana.org/assignments/protocol-numbers/protocol-numbers.xhtml pour les numéros de protocole Internet attribués.
Port externe Indiquez le port public que vous voulez ouvrir.
Port interne Indiquez le port privé que vous voulez ouvrir.
Calendrier Utilisez le menu déroulant pour sélectionner le calendrier de la règle. Le calendrier peut être configuré sur Toujours activer; vous pouvez également créer vos propres calendriers dans la section Calendriers. Reportez-vous à Heure et calendrier - Calendrier à la page 88 pour plus d'informations.
Routes statiques - IPV4
Allez dans Fonctionnalités > Routes statiques pour définir des routes personnalisées afin de contrôler la façon dont le trafic se déplace sur votre réseau.
Pour configurer les réglages de l'itinéraire statique IPv6, cliquez sur l'onglet IPv6. Voir Routes statiques - IPv6 à la page 83
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter une règle.
Si vous cliquez sur Modifier ou Ajouter un itinéraire, les options suivantes s'affichent :
Nom Saisissez un nom de route.
Réseau cible Saisissez l'adresse IP de destination du sous-réseau.
Masque Saisissez le masque de sous-réseau de l'adresse de destination.
Passerelle Saisissez l'adresse IP du saut suivant, qui est la passerelle vers le réseau distant.
Mesure Entrez une valeur de mesure de route entre 1 et 16. Cette valeur indique le coût de l'utilisation de cette route.
Interface Sélectionnez l'interface que le paquet IP utilisera pour transiter hors du routeur quand cette route est utilisée.
Routes statiques - IPV6
Allez dans Fonctionnalités > Routes statiques, puis cliquez sur IPv6 pour configurer les Routes statiques IPv6.
Pour configurer les réglages de l'itinéraire statique IPv4, cliquez sur l'onglet IPv4. Voir Routes statiques - IPv4 à la page 82.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter une règle.
Si vous cliquez sur Modifier ou Ajouter un itinéraire, les options suivantes s'affichent :
Nom Saisissez un nom de route.
Réseau cible Entrez l'adresse IPv6 de destination du sous-réseau ou le préfixe, par exemple, 2010:db9:abcd:1234::
Longueur de préfixe Entrez la longueur du préfixe, qui est le nombre de bits de préfixe de l'adresse IPv6. Saisissez une valeur comprise entre 64 et 128.
Passerelle Saisissez l'adresse IP du saut suivant, qui est la passerelle vers le réseau distant.
Mesure Entrez une valeur de mesure de route entre 1 et 128. Cette valeur indique le coût de l'utilisation de cette route.
Interface Sélectionnez l'interface que le paquet IP utilisera pour transiter hors du routeur quand cette route est utilisée.
Allez dans Fonctionnalités > DNS dynamique. Cette page permet à votre routeur d'associer un nom de domaine facile à mémoriser, tel que [YourDomainName].com, à une adresse IP régulièrement modifiée, attribuée par votre fournisseur d'accès à Internet. Il s'agit d'une caractéristique utile lorsque vous utilisez un serveur virtuel.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Activer le DNS dynamique Activez ou désactivez le DNS dynamique. Activez cette fonction pour afficher davantage d'options de configuration.
État : Affiche l'état actuel de la connexion du DNS dynamique.
Adresse du serveur Sélectionnez le fournisseur de services DDNS dans le menu déroulant.
Nom d’hôte Saisissez le nom d’hôte que vous avez enregistré avec votre fournisseur de service DNS dynamique.
Nom d'utilisateur Saisissez le nom de votre compte DNS dynamique.
Mot de passe Saisissez le mot de passe de votre compte DNS dynamique.
Expiration du délai Saisissez une valeur de délai d'attente (en heures) pour indiquer la fréquence à laquelle le routeur doit mettre à jour ses paramètres DNS dynamiques.
Les paramètres de l'hôte IPv6 se trouvent en bas de la page.
Si vous souhaitez supprimer un enregistrement, cliquez sur dans la colonne Supprimer.
Si vous souhaitez modifier un enregistrement, cliquez sur 🚗 dans la colonne Modifier. Pour créer un nouvel enregistrement, cliquez sur le bouton Ajouter un enregistrement.
Nom d'hôte Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DNS dynamique.
Adresse IPv6 Entrez l'adresse IPv6 de votre hôte ou serveur pour la configuration DDNS. Vous pouvez également sélectionner l'interface réseau pour la configuration du DDNS.
Un maximum de 10 enregistrements peut être défini.
Allez dans Fonctionnalités > VPN rapide. Cette page vous aide à configurer la fonction Quick VPN de votre routeur. Pour plus d'informations, reportez-vous à VPN rapide à la page 114. Avant de continuer, assurez-vous que votre connexion Internet fonctionne correctement. Nous vous recommandons de configurer le DDNS avant de passer à la configuration de Quick VPN. Si votre routeur se voit attribuer une adresse IP par votre fournisseur d'accès à l'aide du protocole DHCP, celle-ci peut changer fréquemment, ce qui nécessite de régler les paramètres de connexion en conséquence. Une adresse DDNS peut vous éviter ce désagrément.
Pour configurer les paramètres utilisateur et accorder aux utilisateurs l'autorisation VPN, allez dans Gestion > Utilisateur. Voir Utilisateur à la page 94.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
L2TP sur IPSec activez ou désactivez le serveur Quick VPN. Quick VPN utilise le protocole L2TP.
Nom d'utilisateur Saisissez un nom d'utilisateur.
Mot de passe Saisissez un mot de passe contenant à la fois des chiffres et des lettres, avec une longueur de 8 à 64 caractères.
PSK Saisissez une clé pré-partagée entre 6 et 64 caractères.
Profil VPN pour appareil iOS et Mac OS X Cliquez sur Exporter pour enregistrer le fichier de paramètres de profil VPN pour les appareils iOS et Mac OS X.
Protocole Choisissez le type de protocole d'authentification : MSCHAPv2, d'identification PAP ou CHAP. MSCHAPv2 est la valeur par défaut.
MPPE Sélectionnez la puissance de chiffrement pour le chiffrement Microsoft Point-to-Point (MPPE) : Aucune, RC4-40, ou RC4-128. Aucune est la valeur par défaut.
Gestion heure et calendrier - heure
Allez dans Gestion > Temps et calendrier. La page Heure vous permet de configurer, de mettre à jour et de gérer l'heure de l'horloge système interne. À partir de là, vous pouvez définir le fuseau horaire et le serveur NTP (Network Time Protocol).
Pour configurer les réglages de la programmation, cliquez sur l'onglet Calendrier. Voir Heure et calendrier - Calendrier à la page 88
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Configuration de l'heure
Fuseau horaire Sélectionnez votre fuseau horaire dans le menu déroulant.
Heure Affiche la date et l'heure actuelles du routeur.
Configuration automatique de l'heure
Serveur NTP Sélectionnez dans le menu déroulant l'un des serveurs suivants pour synchroniser l'heure et la date de votre routeur : D-Link NTP Server ou Google NTP Server. Choisissez Manuel pour définir l'adresse IP du serveur NTP ou le nom du serveur.
Heure et calendrier - calendrier
Allez dans Gestion > Heure et calendrier puis sur l'onglet Calendrier. La page Calendrier vous permet de contrôler certaines fonctions en fonction d'une planification préconfigurée, par exemple, le transfert de port dans Fonctionnalités > Transfert de port et les réglages du pare-feu dans Fonctionnalités > Pare-feu ainsi que l'envoi de Syslog par e-mail dans Gestion > Journal du système.
Pour configurer les paramètres d'heure, cliquez sur l'onglet Heure. Voir Heure et calendrier - Heure à la page 87
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous souhaitez supprimer un calendrier, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier un calendrier, cliquez sur dans la colonne Modifier. Si vous souhaitez créer un nouveau calendrier, cliquez sur le bouton Ajouter un calendrier.
Sur la page de création du calendrier, saisissez le nom de votre agenda dans le champ Nom.
Chaque case représente une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
line
| Time | Value | |---|---| | 0 | 3.58 | | 1 | 14.64 | | 2 | 3.96 | | 3 | 15.36 | | 4 | 17.10 | | 5 | 3.03 | | 6 | 19.45 | | 7 | 74.20 | | 8 | 102.78 | | 9 | 10.00 | | 10 | 10.00 | | 11 | 10.00 | | 12 | 10.00 | | 13 | 10.00 | | 14 | 10.00 | | 15 | 10.00 | | 16 | 10.00 | | 17 | 10.00 | | 18 | 10.00 | | 19 | 10.00 | | 20 | 10.00 | | 21 | 10.00 | | 22 | 10.00 | | 23 | 10.00 | | 24 | 10.00 | | 25 | 10.00 | | 26 | 10.00 | | 27 | 10.00 | | 28 | 10.00 | | 29 | 10.00 | | 30 | 10.00 | | 31 | 10.00 | | 32 | 10.00 | | 33 | 10.00 | | 34 | 10.00 | | 35 | 10.00 | | 36 | 10.00 | | 37 | 10.00 | | 38 | 10.00 | | 39 | 10.00 | | 40 | 10.00 | | 41 | 10.00 | | 42 | 10.00 | | 43 | 10.00 | | 44 | 10.00 | | 45 | 10.00 | | 46 | 10.00 | | 47 | 10.00 | | 48 | 10.00 | | 49 | 10.00 | | 50 | 10.00 | | 51 | 10.00 | | 52 | 10.00 | | 53 | 10.00 | | 54 | 10.00 | | 55 | 10.00 | | 56 | 10.00 | | 57 | 10.00 | | 58 | 10.00 | | 59 | 10.00 | | 60 | 10.00 | | 61 | 10.00 | | 62 | 10.00 | | 63 | 10.00 | | 64 | 10.00 | | 65 | 10.00 | | 66 | 10.00 | | 67 | 10.00 | | 68 | 10.00 | | 69 | 10.00 | | 70 | 10.00 | | 71 | 10.00 | | 72 | 10.00 | | 73 | 10.00 | | 74 | 10.00 | | 75 | 10.00 | | 76 | 10.00 | | 77 | 10.00 | | 78 | 10.00 | | 79 | 10.00 | | 80 | 10.00 | | 81 | 10.00 | | 82 | 10.00 | | 83 | 10.00 | | 84 | 10.00 | | 85 | 10.00 | | 86 | 10.00 | | 87 | 10.00 | | 88 | 10.00 | | 89 | 10.00 | | 90 | 10.00 | | 91 | 10.00 | | 92 | 10.00 | | 93 | 10.00 | | 94 | 10.00 | | 95 | 10.00 | | 96 | 10.00 | | 97 | 10.0Pour supprimer une tranche horaire du calendrier, cliquez sur l'icône de croix.
Cliquez sur Appliquer pour enregistrer et fermer la page. Cliquez ensuite sur Enregistrer lorsque vous avez terminé de créer des calendriers.
Journal système
Allez dans Gestion > Journal du système. Le routeur conserve un journal des événements. Ce journal peut être envoyé à un serveur Syslog ou à votre adresse e-mail.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Journal système
Cliquez sur le bouton Vérifier le journal du système pour télécharger un fichier texte contenant le journal du système. Vous pouvez afficher les entrées du journal en les ouvrant avec n'importe quelle application d’édition de texte telle que WordPad sous Windows.
Activer la journalisation sur un serveur syslog
Cochez cette case pour envoyer les journaux du routeur sur un serveur SysLog.
Adresse IP du serveur syslog
Configurable si l'option Activer la journalisation sur le serveur Syslog est activée. Entrez l'adresse IP du serveur Syslog. Si le serveur Syslog est connecté au routeur, sélectionnez-le dans le menu déroulant pour renseigner le champ automatiquement.
Paramètres de messagerie
Activer la notification par e-mail Activez cette option si vous souhaitez envoyer les journaux automatiquement à une adresse e-mail.
Si vous activez, activer la notification par e-mail et configurez les éléments suivants :
Adresse e-mail de l'expéditeur Entrez l'adresse e-mail de l'expéditeur des messages SysLog.
Adresse e-mail du destinataire. Saisissez l'adresse électronique du destinataire.
destinataire
Adresse du serveur SMTP Saisissez l'adresse du serveur SMTP.
Port du serveur SMTP Saisissez le port du serveur SMTP. La valeur par défaut est 25.
Activer Activation Activez cette option si votre serveur SMTP requiert une authentication.
Nom du compte Saisissez le nom de votre compte SMTP.
Mot de passe Saisissez le mot de passe de votre compte SMTP.
Envoyer le journal par courrier électronique lorsque plein ou selon calendrier
Envoyer quand le journal est plein Si cette option est activée, le routeur enverra le journal lorsque la mémoire tampon du journal est pleine
Envoyer selon le calendrier Si cette option est activée, le routeur enverra périodiquement le journal selon un calendrier défini, afin que l'administrateur soit toujours au courant du fonctionnement du routeur
Calendrier Si "Envoyer selon le calendrier" est activée, utilisez le menu déroulant pour sélectionner le calendrier à appliquer. Le calendrier peut être configuré sur Toujours activer; vous pouvez également créer vos propres calendriers dans la section Calendriers. Reportez-vous à Heure et calendrier - Calendrier à la page 88 pour plus d'informations.
Administrateur système - admin
Allez dans Gestion > Administrateur système. La page Admin vous permet de modifier le mot de passe de l'administrateur (Admin).
Pour configurer les réglages du système, cliquez sur l'onglet Système. Voir Administrateur système - Système à la page 92
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Mot de passe administrateur
Mot de passe Saisissez un nouveau mot de passe pour le compte administrateur. Vous devrez entrer ce mot de passe chaque fois que vous configurerez le routeur à l'aide d'un navigateur Web ou que vous ajouterez le routeur à EAGLE PRO AI. Il est recommandé de modifier le mot de passe par défaut de l'appareil imprimé sur l'étiquette située sous l'appareil.
Paramètres avancés... - administration
Activer la gestion HTTPS Activez la gestion du routeur en utilisant une connexion HTTP cryptée.
Activer la gestion à distance HTTPS Permet la gestion à distance sur Internet en utilisant une connexion HTTP cryptée.
Port d'administration à distance Indiquez le numéro de port pour accéder à l'interface de configuration Web. La valeur par défaut est 8081.
Contrôle du voyant
Voyant d'état Allumez ou éteignez les voyants d'état.
Administrateur système - système
Allez dans Gestion > Administrateur système, puis cliquez sur Système. Cette page vous permet d'enregistrer la configuration actuelle du routeur, de charger une configuration précédemment enregistrée, de réinitialiser les paramètres du routeur ou de redémarrer ce dernier.
Pour configurer les paramètres administrateur, cliquez dans l'onglet Administrateur. Voir Administrateur système - Admin à la page 91
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Système
Enregistrer les paramètres sur le disque dur local
Cette option permet d'enregistrer les paramètres de configuration actuels du routeur dans un fichier (type bin) sur votre ordinateur.
Charger des paramètres depuis le disque dur local
Cette option permet de charger un fichier de configuration du routeur précédemment enregistré. La configuration actuelle du routeur est alors écrasée.
Restaurer les paramètres par défaut
Cette option restaurera le routeur aux configurations par défaut stockées dans le microprogramme. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous souhaitez sauvegarder les réglages actuels de la configuration du routeur avant de restaurer les paramètres par défaut, utilisez la fonction Enregistrer les paramètres sur le disque dur local ci-dessus.
Redémarrer le périphérique
Cliquez sur ce bouton pour redémarrer le routeur immédiatement.
Redémarrage automatique
Vous pouvez configurer le routeur pour redémarrer automatiquement à une heure définie. Les options sont Jamais, Tous les jours ou Toutes les semaines. Vous pouvez paramétrer le jour, ainsi que l'heure et la minute du jour pour le redémarrage automatique.
Utilisateur
Allez dans Gestion > Utilisateur. La page Utilisateur est utilisée pour créer, gérer et supprimer les comptes d'utilisateur avec l'autorisation de connexion VPN.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous souhaitez supprimer un utilisateur, cliquez sur la colonne Supprimer. Si vous souhaitez modifier un utilisateur, cliquez sur la colonne Modifier. Pour créer un nouveau compte utilisateur, cliquez sur le bouton Créer un utilisateur.
Pour créer un utilisateur, cliquez sur Créer un utilisateur et configurez les éléments suivants :
Nom d'utilisateur Saisissez un nom pour le nouveau compte utilisateur. Longueur maximum : 20 caractères.
Mot de passe Saisissez un mot de passe pour le nouveau compte utilisateur. Longueur maximum : 32 caractères.
État : Activez ou désactivez la fonctionnalité Virtual Private Network (VPN) pour cet utilisateur.
Vous pouvez créer un maximum de 9 utilisateurs (sans compter l'administrateur). Cliquez sur OK pour fermer l'écran.
Allez dans Gestion > Mettre à niveau. Cette page vous permet de mettre à jour le microprogramme du routeur, automatiquement ou manuellement. Pour mettre à niveau manuellement le microprogramme, vous devez d'abord télécharger le fichier du microprogramme depuis http://support.dlink.com.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Informations concernant le microprogramme
| Version actuelle du microprogramme | Affiche la version actuelle du microprogramme du routeur principal et des prolongateurs. |
| Vérifier s'il existe un nouveau microprogramme | Cliquez sur ce bouton pour inviter le routeur à rechercher automatiquement une nouvelle version du microprogramme. Si une nouvelle version est détectée, vous êtes invité à l'installer. |
Paramètres avancés... Mise à jour manuelle
| Nom du périphérique Sélectionnez l'appareil dans le réseau maillé pour une mise à jour manuelle. |
| Sélectionner un fichier Si vous souhaitez effectuer une mise à niveau manuelle, téléchargez d'abord le fichier du microprogramme. Ensuite, cliquez sur le bouton Sélectionner un fichier localisez le fichier pour installer le nouveau microprogramme. |
Mise à niveau automatique du microprogramme
| Mise à niveau automatique | Si cette option est activée, le routeur sera automatiquement mis à niveau avec le microprogramme le plus récent. Le système sera automatiquement mis à jour avec le dernier microprogramme tous les jours entre 3h30 et 4h du matin. |
| Choisir l'heure de la mise à niveau | Activez cette fonction pour paramétrer le routeur afin qu'il mette automatiquement à jour son microprogramme à une heure définie chaque jour. |
| Temps de mise à niveau | Configurable si Choisir l'heure de la mise à niveau est activé. Paramétrez l'heure et la minute pour la mise à niveau automatique du routeur. |
Allez dans Gestion > Statistiques. Sur la page Statistiques, vous pouvez afficher la quantité de trafic qui passe par le routeur sur les interfaces Internet et LAN, ainsi que le trafic des réseaux Wi-Fi 2,4 GHz et Wi-Fi 5GHz.
Routeur
Pour voir les données correspondant à Internet, LAN, Wi-Fi 2.4 GHz ou Wi-Fi 5 GHz, cliquez sur l'onglet correspondant en haut. Le graphique en temps réel du trafic réseau en kilo-octets par seconde s'affiche. Pour effacer les informations présentées sur le graphique, cliquez sur Effacer.
Le tableau ci-dessous, pour chaque interface et fréquence radio, indique le nombre total de paquets et de données qui sont envoyés et reçus par l'interface.
Le compteur de trafic se réinitialise si le périphérique est redémarré.
Prolongateur
Cliquez sur l'onglet Prolongateur pour afficher les informations ci-dessus concernant le prolongateur.
Avec EAGLE PRO AI sur vos appareils intelligents, vous pouvez mettre le R32 en service rapidement. Il suffit de brancher le routeur, d'ouvrir l'application et de construire votre réseau domestique en suivant les instructions simples qui s'affichent à l'écran. Le nouvel EAGLE PRO AI est spécialement conçu pour faciliter votre travail de gestion grâce aux caractéristiques suivantes :
Optimiseur Wi-Fi IA : Activez cette fonction pour toujours vous connecter au canal Wi-Fi le plus propre grâce à la technologie révolutionnaire de formation de faisceaux et recevez des informations sur l'optimisation automatique pour une amélioration continue de l'environnement Wi-Fi.
Optimiseur de trafic IA : Le moteur de QoS contrôle intelligemment le flux de trafic en attribuant automatiquement une faible priorité au trafic lourd afin d'améliorer l'expérience globale de l'utilisateur. Il génère également des informations sur l'utilisation de la bande passante des appareils individuels et des données d'utilisation agrégées.
Assistant IA : Le centre de messagerie signale le volume du trafic Internet et fournit des notifications d'utilisation lorsque les clients transmettent une grande quantité de données ou sont trop actifs la nuit dans le rapport hebdomadaire sur la bande passante. Il vous permet également de classer les appareils connectés par ordre de priorité afin de réduire l'encombrement du trafic ainsi que le rapport. En outre, chaque amélioration apportée par l'optimiseur Wi-Fi sera également enregistrée afin d'informer les administrateurs sur les conditions de l'environnement sans fil.
Contrôle parental IA : Le contrôle parental offre la plus grande souplesse en matière de contrôle de l'accès à Internet et de filtrage des sites Web. Il permet aux administrateurs de contrôler la disponibilité de l'accès à Internet et la vitesse sur les appareils individuels pendant les périodes désignées.
Optimiseur wi-fi IA :
Pour activer cette fonction, ouvrez l'application. Sur l'écran d'accueil, appuyez sur Wi-Fi et
Sur l'écran d'accueil, appuyez sur le curseur de l'Optimiseur Wi-Fi IA. Activez l'Optimiseur Wi-Fi pour que votre connexion sans fil adopte automatiquement un canal sans interférence et recevez un rapport hebdomadaire sur l'environnement Wi-Fi chaque lundi à 8 heures, heure locale.
Optimiseur de trafic IA :
Pour activer cette fonction, ouvrez l'application. Sur l'écran d'accueil, appuyez sur le routeur principal, faites défiler l'écran Informations sur l'appareil jusqu'à Paramètres, puis appuyez sur QoS. Appuyez ensuite sur le curseur de l'Optimiseur de trafic IA.
Avant de lancer l'Optimiseur de trafic IA, exécutez le test de vitesse à partir de l'écran d'accueil (allez dans Accueil > Vitesse Internet) pour régler les vitesses de téléchargement et d'envoi afin d'aider le moteur QoS à distribuer la bande passante aux clients prioritaires.
Pour classer les clients par ordre de priorité, appuyez sur Priorité des clients sur l'écran d'accueil. Appuyez sur un appareil client et attribuez un niveau de priorité avec une durée effective à cet appareil. Les appareils à haute priorité qui exécutent des jeux en ligne, des vidéoconférences ou d'autres programmes en temps réel bénéficieront du meilleur accès. La barre rouge à gauche indique les gros utilisateurs.
Contrôle parental IA :
Pour activer cette fonction, ouvrez l'application. Sur l'écran d'accueil, appuyez sur Contrôle parental.
Utilisez ensuite la procédure suivante pour ajouter un nouveau profil de contrôle :
- Appuyez sur Démarrer.
- Nommez ce profil. Puis appuyez sur Suivant pour continuer.
- Sélectionnez les appareils clients auxquels le profil sera appliqué.
- Cliquez sur Terminé pour continuer.
- Le résumé du profil s'affiche. Sur cette page, vous pouvez appuyer sur Pause pour interrompre immédiatement l'accès à Internet vers les appareils spécifiés dans le profil.
Vous pouvez définir des paramètres pour restreindre l'accès à Internet.
Utilisez Bloquer l'accès à Internet à l'heure du coucher pour bloquer l'accès à Internet pendant les jours et les périodes spécifiés. Il est possible de définir jusqu'à deux horaires. Utilisez la fonction Autoriser l'accès programmé à Internet pour autoriser l'accès à Internet uniquement pendant les jours et les heures spécifiés. Les utilisateurs ne peuvent accéder à l'Internet que pendant les heures que vous spécifiez, que la restriction de l'heure du coucher a la priorité sur les horaires autorisés ici.
Vous pouvez également bloquer des sites Web spécifiques sur cette page pour empêcher les appareils spécifiés d'accéder à certains sites Web. Pour ce faire, appuyez sur Filtre de sites Web, appuyez sur Ajouter un site Web, puis entrez le nom du site Web et le mot clé du domaine, par exemple, entrez violent.com pour bloquer tout accès à ce site et violent pour bloquer les noms de domaine contenant ce mot clé. Puis appuyez sur Ajouter, en haut à droite.
Appuyez sur Assistant IA pour afficher les rapports hebdomadaires sur la consommation de bande passante avec des informations sur les gros utilisateurs. Les rapports hebdomadaires donnent également des informations sur le nombre de fois où le système effectue une gestion automatique du trafic en cas de congestion et fournissent une évaluation qualitative de votre environnement Wi-Fi. En outre, Activité Internet nocturne vous informe sur l'accès Internet trop actif pendant la nuit.
Cette application vous permet d'améliorer de manière proactive la qualité du sommeil en limitant l'accès à Internet pendant la nuit. Appuyez sur Mode Santé pour définir l'heure de coucher pendant laquelle l'accès à Internet sera bloqué sur tous les appareils du réseau.
Remarque : La programmation de l'heure du coucher limite également l'accès local en désactivant la connectivité Wi-Fi. Toutefois, la gestion à distance via Internet est autorisée.
Mode avancé
Le mode avancé fournit des liens vers l'interface de configuration Web de l'appareil. Notez que cette fonction n'est disponible qu'avec un accès local (c'est-à-dire connecté au sein du même réseau Wi-Fi). Pour y accéder, allez dans Accueil > Mode avancé.
Informations et paramètres de l'appareil
Depuis la page d'accueil, appuyez sur l'appareil (routeur principal) de la topologie du réseau maillé pour afficher ses informations et réglages : nom, adresse IP et MAC, version du matériel et du microprogramme, fuseau horaire et numéro de modèle. Vous pouvez également configurer la méthode de connexion à Internet et modifier le mot de passe de l'appareil sur cette page. Il offre également des fonctions de maintenance de base de l'appareil : redémarrage, activation/désactivation du voyant, mise à jour du microprogramme et identification de l'appareil par un voyant clignotant.
Informations et statistiques sur les clients
Depuis la page d'accueil, appuyez sur l'appareil (Clients) de la topologie du réseau maillé pour afficher les clients actuellement en ligne et bloqués. Appuyez sur un appareil pour obtenir ses informations : nom, adresse IP et MAC, et profil de contrôle parental. Il affiche également les statistiques de trafic en temps réel ainsi que le trafic hebdomadaire des derniers jours de la semaine pour les transmissions de données en amont et en aval. La fonction Priorité vous permet d'attribuer une priorité haute/basse à cet appareil avec une durée effective : Toujours, 1 jour, 4 heures, 2 heures ou 1 heure.
Informations sur le prolongateur
Depuis la page d'accueil, appuyez sur l'appareil (Prolongateurs) de la topologie du réseau maillé pour afficher les prolongateurs actuellement connectés avec les informations suivantes : nom, adresse IP et MAC, et version du matériel et du microprogramme. Appuyez sur Clients pour afficher les clients actuellement connectés. Vous pouvez également identifier l'appareil en faisant clignoter un voyant et redémarrer l'appareil sur cet écran.
Avec le R32, vous pouvez commander la fonctionnalité de votre routeur avec votre voix via Amazon Alexa et l'Assistant Google, ce qui vous permet de contrôler votre réseau à l'aide de commandes vocales. Les fonctionnalités comprennent l'activation et la désactivation de votre zone d'invités Wi-Fi sans avoir à se connecter à l'interface Web, le redémarrage du routeur et la vérification des mises à niveau du microprogramme de votre routeur. Afin d'utiliser des services tiers pour contrôler et gérer votre appareil, veuillez d'abord enregistrer votre appareil auprès de D-Link Cloud Service.
Relier le service d-link cloud à d'autres services configuration de google home
Afin d'utiliser des apps tierces pour contrôler et gérer votre appareil, vous devrez d'abord associer votre compte D-Link à des apps telles que Google Assistant ou Amazon Alexa.
Étape 1
Lancez EAGLE PRO AI et allez sur l'écran d'accueil.
Étape 2
Appuyez sur Contrôle vocal depuis l'écran d'accueil.
Étape 3
Choisissez le service en nuage (par exemple, Google Assistant).
Lien avec l'assistant Google.
L'application Google Home sera lancée.
Reliez votre compte enregistré à Google. En fonction de votre système, notez que si la page de lien du compte ne s'affiche pas, veuillez appuyer sur « + » en haut à gauche de l'étape ci-dessus pour ajouter l'appareil manuellement : Appuyez sur + Configurer l'appareil, choisissez Travailler avec Google, puis recherchez EAGLE PRO AI. Puis connectez-vous en utilisant votre compte D-Link enregistré.
Choisissez votre appareil.
Choisissez une position initiale.
Choisissez un emplacement pour votre appareil.
L'appareil est maintenant configuré avec succès avec le Google Home.
Vous aurez besoin de l'application Amazon Alexa, d'un compte Amazon et d'un compte D-Link pour utiliser cette fonctionnalité.
Remarque : Les captures d’écran peuvent être différentes selon la version du système d’exploitation de votre appareil mobile. Cependant, le processus est le même.
Étape 1
Lancez l'application Amazon Alexa.
Amazon Alexa
Étape 2
Appuyez sur Parcourir les Skills.
Recherchez les Skills et jeux dans EAGLE PRO AI.
Appuyez sur LANCER pour lier la compétence.
Félicitations ! EAGLE PRO AI est associé avec succès à une compétence pour votre appareil Amazon. Consultez la section Commandes vocales d'Amazon Alexa à la page suivante pour connaître les tâches que vous pouvez demander à votre Amazon Alexa d'effectuer.
Avec EAGLE PRO AI activé comme compétence pour Alexa, vous pouvez demander à Alexa d'effectuer l'une des tâches suivantes. Avant de commander Alexa, dites « Ouvrir EAGLE PRO AI » et répondez à l'offre d'Alexa en disant « Aide ».
| Tâche Commande | |
| Activer le Wi-Fi invité « Active mon Wi-Fi invité. » | |
| Désactiver le Wi-Fi invité « Désactive le Wi-Fi invité. » | |
| Trouver votre SSID Wi-Fi « Quel est mon SSID Wi-Fi ? » | |
| Trouver le nom et le mot de passe du Wi-Fi de l'invité. | « Quelles sont les informations d'identification Wi-Fi de mes invités ? » |
| Redémarrer le routeur « Redémarre mon routeur. » | |
| Mettre à niveau le routeur « Mets à niveau mon routeur. » | |
| Obtenir des messages de rapport hebdomadaire | « Lis les messages. |
| Remarque : Le réseau peut être remplacé par le Wi-Fi. | |
Si vous utilisez une enceinte Alexa, commencez votre commande par l'un des éléments suivants :
- « Alexa, demande à EAGLE PRO AI de. » Par exemple, commandez Alexa en disant : « Alexa, demande à EAGLE PRO AI d'activer mon Wi-Fi invité. »
- « Alexa, parlez à EAGLE PRO AI » et attendez la réponse d'Alexa. Alors dites votre commandement.
Configuration de l'assistant google
Vous aurez besoin de l'application Assistant Google, d'un compte Google et d'un compte de service cloud de D-Link pour utiliser cette fonctionnalité.
Remarque : Les captures d’écran peuvent être différentes selon la version du système d’exploitation de votre appareil mobile.
Cependant, le processus est le même.
Étape 1
Nous allons d'abord configurer le code PIN pour des réglages tels que le redémarrage et l'activation ou la désactivation du Wi-Fi invité. Appuyez sur
Contrôle vocal sur l'écran d'accueil de l'application EAGLE PRO AI.
Étape 2
Appuyez sur Modifier pour personnaliser le code PIN. Utilisez le numéro généré de façon aléatoire.
Dites ou tapez votre commande et donnez le code PIN quand on vous le demande. Consultez la section Commandes vocales de l'Assistant Google à la page suivante pour connaître les tâches que vous pouvez demander à votre Assistant Google d'effectuer.
Avec EAGLE PRO AI relié à l'Assistant Google, vous pouvez demander à votre Assistant Google d'effectuer n'importe laquelle de ces tâches :
| Tâche Commande | |
| Vérifier l'état du Wi-Fi invité « Mon Wi-Fi invité est-il activé ? » | |
| Vérifier l'état du Wi-Fi « Mon Wi-Fi est-il activé ? » | |
| Vérifier le SSID Wi-Fi invité « Quel est le SSID de mon Wi-Fi invité ? » | |
| Vérifier le SSID Wi-Fi « Quel est mon SSID Wi-Fi ? » | |
| Activer le Wi-Fi invité « Active mon Wi-Fi invité. » | |
| Désactiver le Wi-Fi invité « Désactive le Wi-Fi invité. » | |
| Trouver le mot de passe du Wi-Fi invité « Quel est le mot de passe de mon Wi-Fi invité ? » | 1 |
| Redémarrer le routeur « Redémarre mon routeur. » | |
| Mettre à jour le routeur « Mets à jour du logiciel de mon routeur. » | |
| Remarques :1. Pris en charge uniquement sur le Nest Hub avec affichage de l'écran.2. Le réseau peut être remplacé par le Wi-Fi. | |
Si vous utilisez une enceinte Google Home, commencez votre commande en disant « Hey Google ».
VPN rapide
Ce routeur est équipé de la technologie Quick VPN de D-Link. Virtual Private Networking (VPN) établit une connexion entre les périphériques sur Internet. L'utilisation de Quick VPN vous permet de connecter votre ordinateur ou votre périphérique mobile à des emplacements gratuits, des points d'accès Wi-Fi non fiables dans des endroits tels que des cafés et des hôtels en le chiffrant et en le relayant à travers votre connexion Internet domestique. Ce « saut » supplémentaire réduit les risques de vol de vos informations par des pirates, par exemple des identifiants de connexion, des mots de passe des numéros de carte de crédit. Lorsque vous voyagez, Quick VPN vous permet de regarder le sport et d'utiliser des services de diffusion vidéo sans être victime de blackout ou de filtrage. Vous pouvez surfer sur la totalité d'Internet, tout comme vous le feriez à votre domicile.
Informations importantes
Les instructions suivantes expliquent et vous aident à configurer vos routeurs et périphériques compatibles Quick VPN D-Link pour créer un réseau virtuel privé (VPN). Cette fonction est destinée à des utilisateurs avancés qui souhaitent se connecter à distance et utiliser la connexion Internet de leur routeur pour ajouter une couche de sécurité en utilisant des réseaux non fiables. Configurez d'abord le serveur Quick VPN de votre routeur, puis les périphériques client auxquels vous connecter via la connexion WAN de votre routeur.
- Quick VPN ne fournit qu’une couche supplémentaire de sécurité contre des types spécifiques d’attaques de surveillance de trafic et ne garantit pas une intégrité ou une protection complète des données. Seul le trafic dans le tunnel entre votre routeur et le périphérique est chiffré, le trafic WAN laisse votre routeur compatible Quick VPN D-Link non chiffré.
- Préservez la sécurité de vos noms d'utilisateur, mots de passe et clés d'accès Quick VPN. Il est recommandé de modifier périodiquement ces identifiants.
- Un périphérique connecté via un tunnel Quick VPN peut subir un débit de données plus faible et un temps de latence plus important du à de nombreux facteurs, notamment : L'état d'Internet, les limitations de la bande passante du Wi-Fi des réseaux locaux et distants et WAN ainsi qu'un temps de latence plus important. Cela peut avoir une incidence négative sur les communications vocales et vidéo en temps réel.
- Quick VPN prend en charge jusqu'à cinq sessions client VPN simultanées utilisant la même connexion et le même mode passe.
- Quick VPN utilise L2TP/IPsec avec identification MSCHAPv2, PAP ou CHAP.
- Il est possible que votre périphérique vous avertisse que vos informations peuvent être interceptées, car contrôler le serveur Quick VPN ; vous pouvez ignorer cela.
- Les ports UDP 500, 4500, 1701 et le port IP 50 doivent être ouverts pour que Quick VPN fonctionne.
- L'utilisation de L2TP/IPsec VPN peut être limitée dans certains pays ou sur certains réseaux. Si vous avez des difficultés à utiliser Quick VPN sur certains réseaux, mais pas sur d'autres, et que vous ne violez pas les règles d'accès du réseau, essayez de contacter votre FAI ou votre administrateur réseau.
- Les périphériques connectés via Quick VPN se voient attribuer une adresse sur un sous-réseau distinct (par ex., 192.168.1.x). Certaines ressources réseau peuvent être indisponibles lors d'une connexion via Quick VPN.
- Si votre connexion utilise DHCP, il est vivement recommandé que vous commenciez par configurer le Dynamic DNS (DDNS), notamment D-Link DDNS, afin d'éliminer le besoin de reconfigurer des périphériques clients dans l'éventualité où vous vous affecterez une nouvelle adresse IP WAN.
Instructions de configuration du VPN pour périphérique ios
Cette section fournit les instructions de configuration de Quick VPN pour des périphériques iOS. Voir VPN rapide à la page 86 pour obtenir les instructions de configuration de votre routeur.
Accédez à Paramètres sur votre appareil iOS compatible. Faites défiler vers le bas et appuyez sur Général. Faites défiler vers le bas et appuyez sur VPN.
Appuyez sur Ajouter une configuration VPN.
Une fenêtre pop-up vous demande de renseigner les détails de votre connexion VPN.
Type : Choisissez IPSec. Appuyez sur Retour pour revenir à la page Ajouter une configuration.
Description : À des fins de référence uniquement, utilisé pour différencier plusieurs connexions VPN.
Serveur: Saisissez l'adresse IP/DDNS de votre serveur Quick VPN.
Compte : Entrez le nom d'utilisateur utilisé pour authentifier la connexion au serveur VPN
Mot de passe : Entrez le mot de passe utilisé pour authentifier la connexion au serveur VPN
Secret : Entrez votre clé pré-partagée (PSK).
Appuyez sur Terminé pour fermer la fenêtre de configuration.
Votre périphérique iOS est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur VPN rapide, allez dans Paramètres > VPN et appuyez sur le bouton en regard de État du VPN.
L'icône VPN s'affiche dans la zone de notification, en haut de l'écran, indiquant que votre périphérique est actuellement connecté au serveur Quick VPN.
Cette section fournit les instructions de configuration de Quick VPN pour des périphériques OS X qui utilisent la fonction Exporter le profil. Voir VPN rapide à la page 86 pour obtenir les instructions de configuration de votre routeur.
Ouvrez le profil exporté. La boîte de dialogue Profil d'installation s'affiche, cliquez sur Continuer et Installer.
Saisissez le mot de passe de votre compte lorsque vous y êtes invité. Fermez la boîte de dialogue Profils.
Accédez à 📄 > Préférences Système... > Réseau et sélectionnez la connexion Quick VPN, puis cliquez sur Paramètres d'authentification.
Saisissez votre Code d'accès dans la zone Secret partagé et cliquez sur OK, Appliquer, puis sur OK.
Votre Mac est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, accédez à 📄> Préférences Système... > Réseau.
Sélectionnez la connexion réseau Quick VPN et cliquez sur le bouton Connexion ou Déconnexion.
Cette section fournit les instructions de configuration de Quick VPN pour Windows 7. Voir VPN rapide à la page 86 pour obtenir les instructions de configuration de votre routeur.
Cliquez sur le bouton Démarrer et saisissez vpn dans la zone Rechercher des programmes et des fichiers.
Sélectionnez Configurer une connexion à un réseau virtuel privé (VPN).
Saisissez l'Adresse IP/DDNS de votre serveur Quick VPN dans la zone Adresse Internet, créez un nom pour votre connexion dans Nom de la destination, cochez Ne pas se connecter maintenant ; procéder seulement à la configuration pour que je puisse me connecter ultérieurement et cliquez sur Suivant.
Saisissez votre Nom d'utilisateur. Si vous souhaitez que Windows enregistre votre mot de passe, saisissez votre Mot de passe et cochez mémoriser ce mot de passe. Cliquez sur Créer pour continuer.
Ne cliquez pas sur Se connecter maintenant.
Cliquez sur Fermer. Cliquez sur le bouton Démarrer et saisissez afficher des connexions réseaux dans la zone Rechercher des programmes et des fichiers. Sélectionnez Afficher les connexions réseau.
Cliquez sur Paramètres avancés. Saisissez votre Code d'accès dans la zone de texte Clé dans Utiliser une clé prépartagée pour l'authentification. Cliquez sur OK pour fermer Propriétés avancées et cliquez sur OK pour fermer Propriété de la connexion Quick VPN.
Votre système Windows 7 est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, cliquez sur l'icône Paramètres réseau de la zone de notification de la barre de tâches de Windows et dans la section Connexion et VPN, cliquez sur la connexion Quick VPN puis sur le bouton Connecter ou Déconnecter.
Voir VPN rapide à la page 86 pour obtenir les instructions de configuration de votre routeur.
Cette section fournit les instructions de configuration de Quick VPN pour Windows 8.1/8.
Cliquez sur le bouton Démarrer et saisissez vpn.
Sélectionnez Gérer des réseaux virtuels privés.
À partir de la page Paramètres réseau, cliquez sur Ajouter une connexion VPN.
1 Sélectionnez Microsoft dans Fournisseur du VPN. 2 Créez un nom pour votre connexion VPN. 3 Saisissez l'Adresse IP/DDNS de votre serveur Quick VPN. 4 Sélectionnez Nom et mot de passe de l'utilisateur dans Type d'information de l'ouverture de session. Si vous souhaitez que Windows mémorise les informations d'ouverture de session, saisissez vos Nom d'utilisateur et mot de passe, et sélectionnez Mémoriser mes informations d'ouverture de session 6 Choisissez Enregistrer.
Cliquez avec le bouton droit de la souris sur la connexion Quick VPN que vous venez de créer et cliquez avec le bouton gauche sur Propriétés.
Sélectionnez l'onglet Sécurité. Pour le Type de VPN, sélectionnez Layer 2 Tunneling avec IPsec (L2TP/IPSec).
Cliquez sur le bouton Démarrer et saisissez afficher les connexions réseau.
Sélectionnez Afficher les connexions réseau.
Cliquez avec le bouton droit de la souris sur votre Connexion Quick VPN et avec le bouton gauche sur Propriétés.
Sélectionnez l'onglet Sécurité.
Pour le Type de VPN, sélectionnez Layer 2 Tunneling avec IPsec (L2TP/IPSec).
Cliquez sur Paramètres avancés. Saisissez votre Code d'accès dans la zone de texte Clé dans Utiliser une clé prépartagée pour l'authentication.
Cliquez sur OK pour fermer Propriétés avancées et cliquez sur OK pour fermer Propriété de Quick VPN.
Votre système Windows 8.1/8 est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, cliquez sur l'icône Paramètres réseau, dans la zone de notification de la barre de tâches de Windows. Sélectionnez la connexion Quick VPN et cliquez sur le bouton Connexion ou Déconnexion.
Voir VPN rapide à la page 86 pour obtenir les instructions de configuration de votre routeur.
Cette section fournit les instructions de configuration de Quick VPN pour Windows 10.
Cliquez sur Démarrer > Paramètres > Réseau et Internet > VPN > Ajouter une connexion VPN.
Sur l'écran Ajouter une connexion VPN, procédez comme suit :
1 Sélectionnez Windows (intégré) dans le menu Fournisseur VPN. 2 Créez un nom pour votre connexion VPN. 3 Saisissez l'Adresse IP/DDNS de votre serveur Quick VPN. 4 Sélectionnez L2TP/IPSec avec une clé prépartagée pour Type de VPN. 5 Saisissez le Code d'accès. 6 Sélectionnez Nom et mot de passe de l'utilisateur dans Type d'information de l'ouverture de session.
Si vous souhaitez que Windows mémorise les informations d'ouverture de session, saisissez vos Nom d'utilisateur et mot de passe, et sélectionnez Mémoriser mes informations d'ouverture de session
7. Choisissez Enregistrer.
Votre système Windows 10 est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN,
Cliquez sur l'icône Paramètres réseau (ou), dans la zone de notification de la barre de tâches de Windows et cliquez sur votre connexion Quick VPN.
La section VPN de la page Paramètres réseau et Internet s'ouvre, sélectionnez votre VPN rapide, puis sélectionnez Connecter. Ou si le bouton Connecter s'affiche sous la connexion VPN, sélectionnez Connecter.
Si elle est connectée, le nom de la connexion VPN affichera Connecté en dessous. Vous pouvez cliquer sur Déconnecter pour arrêter la connexion.
Cette section fournit les instructions de configuration de Quick VPN pour des périphériques Android. Les écrans de votre périphérique peuvent être différents. Voir VPN rapide à la page 86 pour obtenir les instructions de configuration de votre routeur.
Allez dans Paramètres > Réseau & Internet > VPN
Appuyez sur + pour créer ou sur Paramètres VPN pour modifier un profil de connexion VPN.
1 Saisissez un nom pour votre connexion VPN. 2 Sélectionnez L2TP/IPSec PSK pour Type. 3 Saisissez l'adresse IP/DDNS de votre serveur Quick VPN. 4 Saisissez votre code d'accès dans le champ Clé prépartagée IPSec. 5 Choisissez Enregistrer.
Votre périphérique Android est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Appuyez sur la connexion VPN rapide que vous avez créée.
Pour vous connecter, saisissez votre Nom d'utilisateur et Mot de passe et appuyez sur CONNEXION.
Pour vous déconnecter, appuyez sur DÉCONNEXION.
Connexion d'un client sans fil à votre routeur bouton WPS
Le WPS (Wi-Fi Protected Setup) est le moyen le plus simple de connecter vos périphériques sans fil au routeur. La plupart des périphériques sans fil, tels que les adaptateurs sans fil, les lecteurs multimédia, les lecteurs DVD Blu-ray, les imprimantes sans fil et les caméras, possèdent un bouton WPS (ou un utilitaire logiciel équipé du WPS) sur lequel vous pouvez appuyer pour vous connecter au routeur. Veuillez consulter le manuel d'utilisation de l'appareil sans fil auquel vous souhaitez vous connecter pour plus d'informations sur l'activation du WPS.
Étape 1 - Appuyez sur le bouton WPS du routeur pendant 1 seconde environ. Les indicateurs sans fil commencent à clignoter.
Étape 2 - Dans les 2 minutes, appuyez sur le bouton WPS sur votre périphérique sans fil (ou lancez l'utilitaire logiciel et démarrez le processus WPS).
Étape 3 - Patientez jusqu'à 1 minute pour que la configuration de votre connexion se déroule. Lorsque les indicateurs cessent de clignoter, vous êtes connecté en utilisant le cryptage WPA2.
Remarque : Pour profiter des avantages offerts par Wi-Fi 6 et WPA3, veuillez vous assurer que votre système d'exploitation et votre adaptateur réseau sans fil prennent en charge Wi-Fi 6.
Pour rejoindre un réseau existant, repérez l'icône du réseau sans fil dans la barre de tâches, près de l'affichage de l'heure et cliquez dessus.
En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la portée de votre ordinateur. Sélectionnez le réseau désiré en cliquant sur le SSID.
Pour vous connecter au SSID, cliquez sur Connecter.
Pour vous connecter automatiquement avec le routeur lorsque votre périphérique détecte ensuite le SSID, cochez la case Se connecter automatiquement.
Vous serez ensuite invité à saisir le mot de passe Wi-Fi (la clé de sécurité du réseau) pour le réseau sans fil. Saisissez le mot de passe dans le champ prévu à cet effet, puis cliquez sur Suivant pour vous connecter au réseau. Votre ordinateur se connectera désormais automatiquement à ce réseau sans fil lorsqu'il le détecte.
Pour rejoindre un réseau existant, repérez l'icône du réseau sans fil dans la barre de tâches, près de l'affichage de l'heure.
En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la portée de connexion de votre ordinateur. Sélectionnez le réseau du prolongateur en cliquant sur son nom.
On vous demande ensuite de saisir la clé de sécurité (mot de passe Wi-Fi) du réseau sans fil. Saisissez le mot de passe dans le champ prévu à cet effet, puis cliquez sur Suivant.
Si vous souhaitez utiliser le WPS pour vous connecter au routeur, vous pouvez aussi appuyer sur le bouton WPS sur votre routeur pour activer la fonction WPS.
Lorsque vous avez réussi à établir une connexion réussie à un réseau sans fil, le mot Connecté apparaît près du nom du réseau auquel vous êtes connecté.
Il est recommandé d'activer le cryptage sans fil (WPA/WPA2) sur votre routeur ou point d'accès sans fil avant de configurer votre adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe (mot de passe Wi-Fi) utilisée.
Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite).
L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.
Sélectionnez le réseau sans fil portant le nom Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connexion.
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à Bases de la mise en réseau à la page 150 pour plus d'informations.
La fenêtre suivante apparaît pendant que l'ordinateur tente de se connecter au routeur.
Saisissez la même clé de sécurité ou le même mot de passe (mot de passe Wi-Fi) que ceux du routeur, puis cliquez sur OK. Vous pouvez également vous connecter en appuyant sur le bouton WPS du routeur.
La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité sont corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.
Résolution des problèmes
Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du routeur. Lisez les descriptions suivantes si vous rencontrez des problèmes.
1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration web ?
Lorsque vous saisissez l'adresse IP du routeur D-Link (192.168.0.1, par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.
- Assurez-vous que vous disposez d'un navigateur Web compatible avec Java et mis à jour. Nous recommandons les versions suivantes :
- Microsoft Internet Explorer® 11 ou supérieur
- Mozilla Firefox 28 ou supérieur
- Google™ Chrome 28 ou supérieur
- Apple Safari 6 ou supérieur
- Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S'il ne l'est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l'ordinateur est éteint, le voyant l'est peut-être également.
- Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, BlackICE, Sygate et Norton Personal Firewall peuvent bloquer l'accès aux pages de configuration. Consultez les fichiers d'aide inclus dans votre logiciel de pare-feu pour plus d'informations sur sa désactivation ou sa configuration.
- Accédez à la configuration Web. Ouvrez votre navigateur Web, puis saisissez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cela permet d'ouvrir la page de connexion de votre configuration Web.
- Si vous ne parvenez toujours pas à accéder à la configuration, débranchez le routeur pendant 10 secondes, puis rebranchez-le. Patientez environ 30 secondes, puis essayez d'accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.
2. Que puis-je faire si j'ai oublié mon mot de passe ?
Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Cette procédure réinitialise tous vos paramètres.
Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrière de l'appareil. Lorsque le routeur est sous tension, utilisez un trombone pour maintenir le bouton encastré jusqu'à ce que le voyant d'alimentation devienne orange. Relâchez le bouton et le routeur se réinitialisera. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse de la configuration Web est imprimée sur l'étiquette de l'appareil, au bas de celui-ci. Vous pouvez également saisir l'adresse IP par défaut : 192.168.0.1. Lors de la connexion, saisissez également le mot de passe par défaut de l'appareil imprimé sur l'étiquette de l'appareil.
Bases de la connexion sans fil
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. En respectant strictement la norme IEEE, la famille de produits sans fil D-Link vous permet d'accéder aux données que vous souhaitez, quand et où vous le souhaitez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.
Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans. sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.
Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câblé. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.
Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.
Définition de « sans fil
La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.
Comment fonctionne le sans fil ?
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accès au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).
Réseau local sans fil
Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Avec un point d'accès intérieur, le signal peut atteindre 91 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des lycées et des campus universitaires, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.
Réseau personnel sans fil (WPAN)
Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres. La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
Qui utilise la technologie sans fil ?
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau ; D-Link offre une solution sans fil adaptée.
Utilisations à domicile/avantages
Offre un accès haut débit à toutes les personnes du domicile
- Navigation sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
- Élimination des câbles dans toute la maison
- Simplicité d'utilisation
Utilisations/avantages pour les petites entreprises et les entreprises à domicile
- Maîtrisez tout à domicile, comme vous le feriez au bureau
- Accès distant au réseau de votre bureau, depuis votre domicile
- Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
- Inutile de dédier de l'espace au bureau
Où le sans fil est-il utilisé ?
La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil ».
En utilisant un adaptateur USB D-Link avec votre PC portable, vous pouvez accéder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.
Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configuration et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.
Conseils
Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.
Centralisez votre routeur ou point d'accès
Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si vous avez une maison à deux étages, vous aurez peut-être besoin d'un répéteur ou d'un prolongateur pour amplifier le signal et étendre la portée.
Prolongez et renforcez votre réseau sans fil avec wi-fi mesh
Le Wi-Fi Mesh de D-Link est une solution évolutive qui vous permet d'augmenter facilement la couverture et d'éliminer les points faibles de votre réseau AX sans fil. L'installation se fait sans effort ; la configuration de plusieurs routeurs et prolongateurs peut se faire en quelques minutes car les réglages peuvent être transmis aux autres appareils une fois le premier configuré. Le routage est plus efficace et plus fiable, car le réseau maillé trouve intelligemment le chemin le plus court et réachemine le trafic de données via des points de maillage actifs en cas de défaillance d'une liaison ou d'un appareil.
Éliminez les interférences
Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.
Chiffrement sans fil
Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Cryptez votre réseau sans fil avec le dernier protocole de sécurité WPA3. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur la façon de le paramétrer.
Vérifiez votre adresse IP
Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.
Cliquez sur Démarrer et tapez cmd dans la boîte Rechercher.
À l'invite, saisissez ipconfig, puis appuyez sur Entrée.
L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.
Si l'adresse IP est 0.0.0.0 ou vide, vérifiez l'installation de votre adaptateur, les réglages de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.
![C:\WINDOWS\system32\cmd.exe Microsoft Windows XP [Version 5.1.2600] (C) Copyright 1985-2001 Microsoft Corp. C:\Documents and Settings>ipconfig Windows IP Configuration Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : dlink IP Address . . . . . . . . . . . . . . : 10.5.7.114 Subnet Mask . . . . . . . . . . . . . : 255.255.255.0 Default Gateway . . . . . . . . . . . : 10.5.7.1 C:\Documents and Settings>](/content/2026/04/589789/images/49878d8389d96960af29b9694d550b92f42ca4ce8954774cad7f3dcae3713dbf.jpg)
Attribution statique d'une adresse IP
- Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous devez attribuer une adresse IP statique, veuillez procéder comme suit :
Windows® 10 Démarrer > Réglages > Réseau et Internet.
Windows® 7 / 8 Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage
Windows® XP Démarrer > Panneau de configuration > Connexions réseau
- Sélectionnez Wi-Fi > Gérer les réseaux connus. Pour Windows 7/8/XP, cliquez sur Modification paramètres adaptateur. Choisissez le réseau que vous voulez modifier, cliquez dessus avec le bouton droit de la souris, puis sélectionnez Propriétés.
- Sous Affectation IP, sélectionnez Modifier. Pour Windows 7/8/XP, sélectionnez Propriétés du protocole Internet version 4 (TCP/IPv4) ou Propriétés du protocole Internet version 6 (TCP/IPv6). Sélectionnez ensuite Utiliser l'adresse IP suivante.
- Sous Modifier les réglages IP, sélectionnez Manuel. Si l'option IPv4 est sélectionnée, saisissez les Paramètres de
l'adresse IP dans les champs Adresse IP, Longueur du préfixe de sous-réseau (masque de sous-réseau) et Passerelle. Si l'option IPv6 est sélectionnée, saisissez les Paramètres de l'adresse IP dans les champs Adresse IP, Longueur du préfixe de sous-réseau et Passerelle.
Exemple : Entrez x.x.x.x pour le schéma d'adressage IPv4 (où x est compris entre 0 et 255). et xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx pour le schéma d'adressage IPv6 (où x est un chiffre hexadécimal).
Réglez le DNS préférentiel de la même manière que l'adresse IP du réseau local de votre routeur. Le DNS alternatif est seulement optionnel ou vous pouvez entrer un serveur DNS de votre FAI.
- Lorsque vous avez terminé, cliquez sur Enregistrer.
Sécurité du réseau sans fil
Cette section vous présente les différents niveaux de cryptage que vous pouvez utiliser pour protéger vos données des intrus. Le routeur offre les types de protocoles de sécurité suivants :
- WPA3 (Wi-Fi Protected Access 3) • WPA2 (Wi-Fi Protected Access 2)
- WPA2-PSK (clé pré-partagée) • WPA (Wi-Fi Protected Access) • WPA-PSK (clé pré-partagée)
Définition du WPA
Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).
Voici les 2 principales améliorations par rapport au WEP :
- Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
- Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentification extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flairer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
Le WPA-PSK/WPA2-PSK/WPA3-SAE utilise une phrase de passe ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre routeur ou votre point d'accès sans fil. En outre, l'authentification simultanée des égaux (SAE) du WPA3 renforce la protection contre les attaques par dictionnaire.
Le WPA/WPA2 comprend l'authentification des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
Le WPA3 est le système de cryptage le plus puissant de tous, grâce à ses capacités cryptographiques accrues et aux exigences des Frames de gestion protégées (PMF), qui permettent d'éviter les attaques par espionage.
Interfaces du routeur
- Interface sans fil (2,4 GHz) : IEEE 802.11n/g/b
- Interface sans fil (5 GHz) : IEEE 802.11ax/ac/n/a
- Un port de réseau étendu 10/100/1000 Mbits/s
- Quatre ports de réseau local 10/100/1000 Mbits/s
Normes
- IEEE 802.11ax ^1,2,3
- IEEE 802.11ac ^1,2,3
- IEEE 802.3u
- IEEE 802.3ab
- IEEE 802.1p/q (WAN)
- IEEE802.3x
- IEEE 802.11h
- IEEE 802.11k/v
- IEEE 802.11n/g/b/a
Types d'antennes
• Quatre antennes externes
Sécurité
• WPA3/WPA2/WPA-Personal • Wi-Fi Protected Setup (WPS)
Type de connexion au réseau étendu
• IP statique - Adresse IP dynamique - PPPoE • PPTP • L2TP • DS-Lite
Alimentation
- Entrée : 100 à 240 V CA, 50/60 Hz
- Sortie : 12 V 2A
Température
- En fonctionnement : 0 à 40 °C • Stockage : -20 à 65 °C
Humidité
- En fonctionnement : 10% à 90% maximum, sans condensation • Stockage : 5% à 95% maximum, sans condensation
Certifications
• IC • FCC • CE
Dimensions
• L x l x H : 228,3 x 159,0 x 61,9mm
Les informations de marquage sont situées au bas de l'appareil.
Débit maximal du signal sans fil dérivé des spécifications des normes IEEE 802.11a, 802.11g, 802.11n, 802.11ac et 802.11ax. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et la construction, peuvent réduire le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil. ² La plage de fréquences varie en fonction des réglementations en vigueur dans chaque pays. ¹ Le routeur n'inclut pas les plages 5,25-5,35 GHz et 5,47-5,725 GHz dans certaines régions.
Montage mural
Pour monter l'unité directement sur un mur, utilisez 2 vis (non incluses) avec les dimensions indiquées ci-dessous. Installez les vis en les espaçant de 85 mm (3,35 in) et faites glisser sur elles les trous de montage dans la base du routeur.
- Révisions du manuel
- Marques commerciales
- Consommation électrique erp
- Présentation du produit
- Installation 6
- CONFIGURATION....20
- Contrôle vocal....101
- VPN rapide....114
- Connexion d'un client sans fil à votre routeur
- Présentation du produit contenu de la boîte
- Configuration système requise
- Performances sans fil haut-débit grâce à la technologie 802.11ax sans fil
- Fonctionnalités intelligentes de qualité de service améliorées
- Connectivité sans fil fluide avec une bande passante optimisée
- Toujours à jour avec les dernières fonctionnalités
- Description du matériel voyants lumineux
- Panneau arrière
- Installation
- Avant de commencer
- Éléments à prendre en compte avant d'installer le réseau sans fil
- Configuration
- Configuration d'EAGLE PRO AI
- Étape 1
- Étape 2
- Étape 3
- Assistant de configuration
- Paramètres assistant
- Paramètres avancés... - IP statique
- Configuration de DS-Lite
- Paramètres avancés... - option DHCPV6 de ds-lite
- Paramètres de l'adresse IPV6
- Passerelle IPV6 par défaut du réseau étendu
- Adresse IPV6 en AFTR
- DNS sécurisé
- Fournisseur DNS sur HTTP
- Permettre le retour
- Internet - IPV6
- IPV6 - Détection automatique
- Paramètres avancés... paramètres de configuration automatique de l'adresse
- Paramètres de l'adresse IPV6 du réseau local
- Type de DNS
- Serveur DNS principal
- Serveur DNS secondaire
- Adresse de lien local LAN IPV6
- Configuration 6RD manuelle
- IPV6 - connectivité locale uniquement
- Paramètres avancés... - paramètres ULA IPV6 actuels
- Internet - VLAN
- Configuration du type de trafic de l'interface
- Sans fil
- Maillage wi-fi
- Smart connect
- Puissance de transmission
- Ghz / 5 ghz
- Largeur de canal (5 ghz)
- État de visibilité
- Zone d'invité
- Accès internet uniquement
- Réseau
- Paramètres réseau
- D-Link cloud
- Mode de fonctionnement
- Caractéristiques du contrôle parental
- Horaire d'autorisation d'accès à internet
- Bloquer l'accès à internet pendant l'heure du coucher
- Autoriser l'accès lent à l'internet
- Nom du site web
- Mot-clé de l'url
- Périphérique
- Message de page web bloquée
- Optimiseur de trafic IA
- Vitesse de téléchargement ascendant
- Vitesse de téléchargement descendant
- Statistiques sur le trafic
- Trafic en temps réel et hebdomadaire
- Paramètres avancés... – configuration de la passerelle de niveau application (ALG)
- Paramètres du pare-feu - règles IPV4 / IPV6
- Plage d'adresses IP sources
- Plage d'adresses IP cibles
- Protocole et plage de ports
- Redirection de port
- Transfert de port/serveur virtuel
- Numéro de protocole
- Routes statiques - IPV4
- Routes statiques - IPV6
- Gestion heure et calendrier - heure
- Configuration de l'heure
- Configuration automatique de l'heure
- Heure et calendrier - calendrier
- Journal système
- Activer la journalisation sur un serveur syslog
- Adresse IP du serveur syslog
- Paramètres de messagerie
- Envoyer le journal par courrier électronique lorsque plein ou selon calendrier
- Administrateur système - admin
- Mot de passe administrateur
- Paramètres avancés... - administration
- Contrôle du voyant
- Administrateur système - système
- Système
- Redémarrer le périphérique
- Redémarrage automatique
- Utilisateur
- Routeur
- Prolongateur
- Optimiseur wi-fi IA :
- Optimiseur de trafic IA :
- Contrôle parental IA :
- Mode avancé
- Informations et paramètres de l'appareil
- Informations et statistiques sur les clients
- Informations sur le prolongateur
- Relier le service d-link cloud à d'autres services configuration de google home
- Configuration de l'assistant google
- VPN rapide
- Informations importantes
- Instructions de configuration du VPN pour périphérique ios
- Connexion ou déconnexion
- Connexion d'un client sans fil à votre routeur bouton WPS
- Résolution des problèmes
- Pourquoi n'ai-je pas accès à l'utilitaire de configuration web ?
- Que puis-je faire si j'ai oublié mon mot de passe ?
- Bases de la connexion sans fil
- Définition de « sans fil
- Comment fonctionne le sans fil ?
- Réseau local sans fil
- Réseau personnel sans fil (WPAN)
- Qui utilise la technologie sans fil ?
- Utilisations à domicile/avantages
- Utilisations/avantages pour les petites entreprises et les entreprises à domicile
- Où le sans fil est-il utilisé ?
- Conseils
- Centralisez votre routeur ou point d'accès
- Prolongez et renforcez votre réseau sans fil avec wi-fi mesh
- Éliminez les interférences
- Chiffrement sans fil
- Vérifiez votre adresse IP
- Attribution statique d'une adresse IP
- Sécurité du réseau sans fil
- Définition du WPA
- Interfaces du routeur
- Normes
- Types d'antennes
- Sécurité
- Type de connexion au réseau étendu
- Alimentation
- Température
- Humidité
- Certifications
- Dimensions
- Montage mural
Marque : D-LINK
Modèle : Eagle Pro AI R32
Catégorie : Routeur
