MODE D'EMPLOI TNO4050T Hanwha

Manuel d'utilisation

TNO-4030T/TNO-4040T/TNO-4041T

TNO-4050T/TNO-4051T

TNO-4030TR/TNO-4040TR/TNO-4041TR

CE

CAMÉRA RÉSEAU THERMIQUE

Manuel d'utilisation

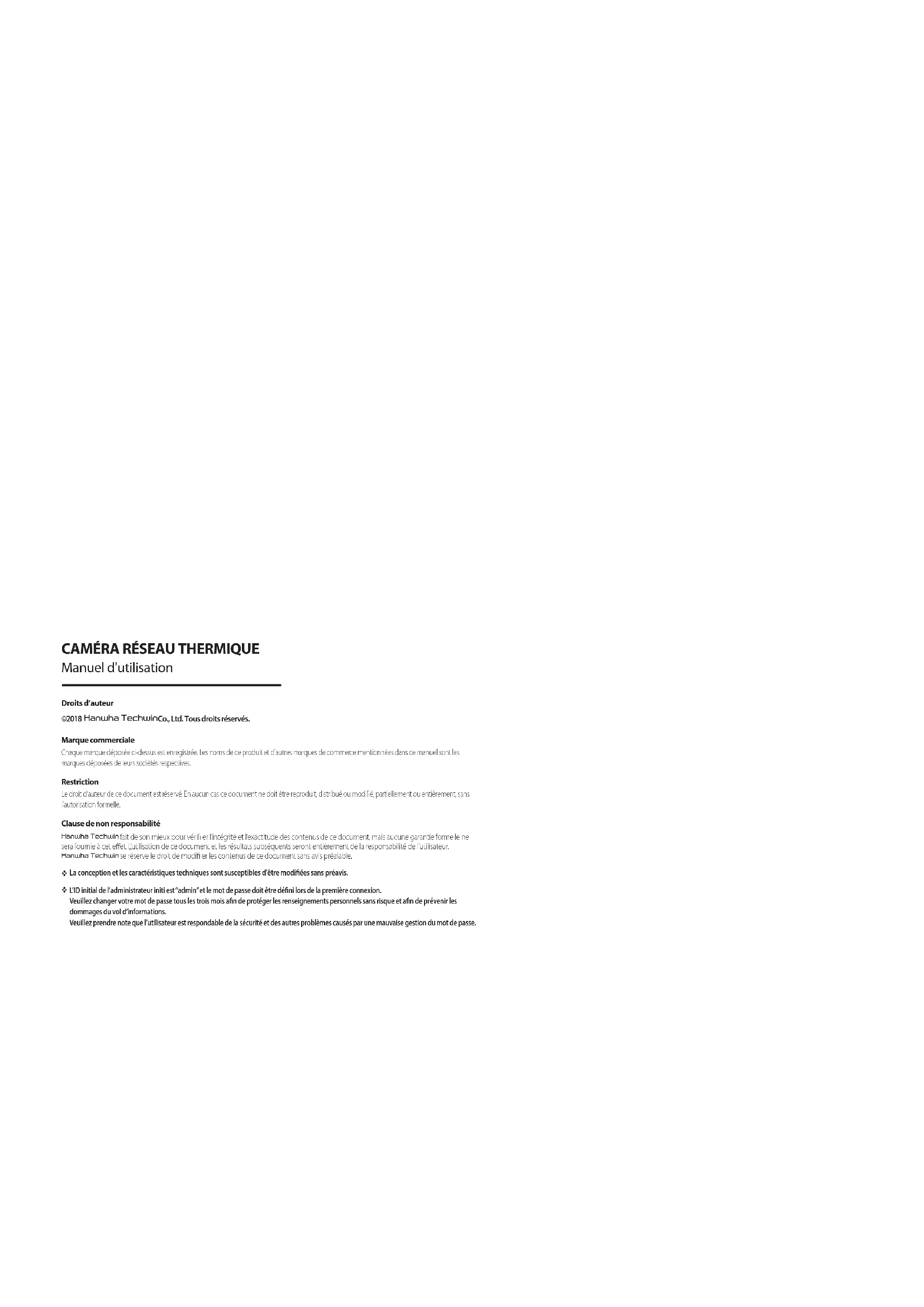

Droits d'auteur

©2018 Hanwha TechwinCo., Ltd. Tous droits réservés.

Marque commerciale

Chaque marcue déposée ci-dessus est enregistrée. Les roms de ce produit et d'autres marques de commerce mentionnées clos ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou moché, pariellement, ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Techwin fait de son mieux pour vérifié en l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. Utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Techwin se réserve le droit de modifié en les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

L'ID initial de l'administrateur initi est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. N'obstruez pas les ouvertures de ventilation. Procédéz à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolère.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répanou, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
15. Ce produit est destiné à être alimenté par un bloc d'alimentation répertorié portant la mention "classe 2" ou "LPS" et classé à partir de 24 Vca (60/60 Hz) min.0.91 A ou 12 Vcc, min.0.83 A.
16. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement.
    Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
17. No pas installer le produit dans un endroit ou des substances chimiques ou des nuages d'huile existant ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
18. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvents chimiques les que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
19. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
20. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.

avertissement

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

attention

attention risQue De ecHoc electriQue ne pas ouvrir

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

eXplication Des sYmBoles GrapHiQues

Le symbole de l'éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

présentation

Catégorie de classe I

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

ATTENTION

Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

La sortie composite de l'appareil est fournie afin de faciliter l'installation et n'est pas recommandée à des fins de surveillance.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

sommaire

PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
7 Contenu (TNO-4030T/4040T/4050T/4030TR/4040TR)
8 Contenu (TNO-4041T/4051T/4041TR)
9 D'un Coup d'œil (TNO-4030T/4040T/4050T/4030TR/4040TR)
9 D'un Coup d'œil (TNO-4041T/4051T/4041TR)

INSTALLATION ET CONNEXION

10 Installation (TNO-4030T/4040T/4050T/4030TR/4040TR)
11 Installation (TNO-4041T/4051T/4041TR)

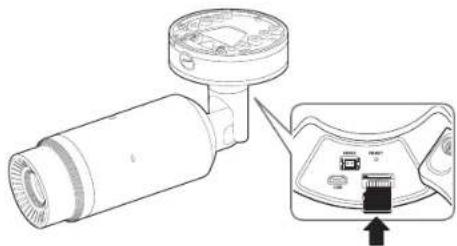

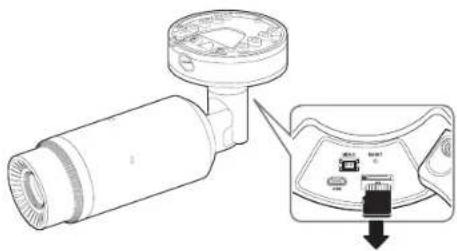

13 Insertion/retrait d'une Carte Mémoire Micro SD
14 Informations Sur la Carte Mémoire (Non Incluse)

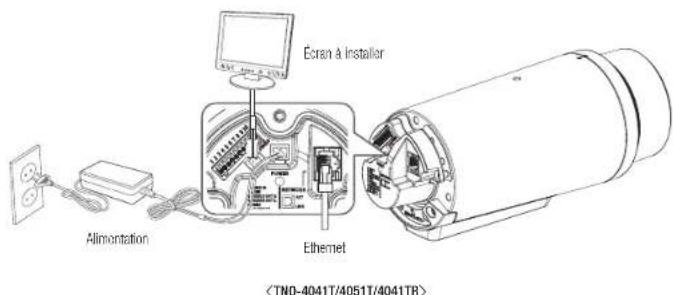

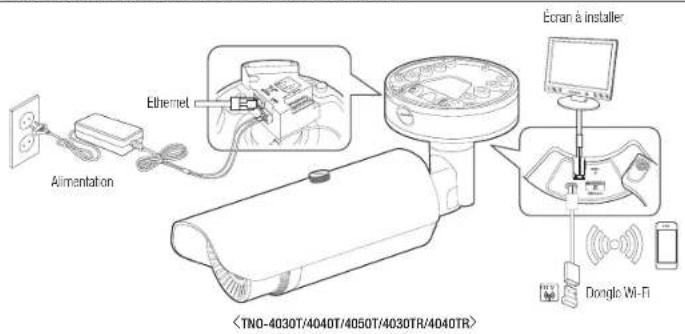

14 Connexion à d'autres Périphériques

CONNEXION ET CONFIGURATION RÉSEAU

18 Connecter la Caméra Directement au Réseau de Zone Locale
18 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP

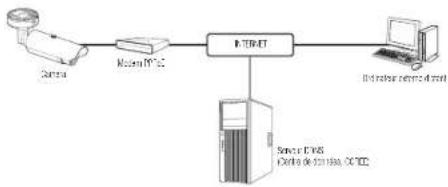

19 Connexion de la Caméra Directement à un Modem PPPoE
19 Connecter la Caméra au Routeur Large Bande par le Modem PPPoE/Câble

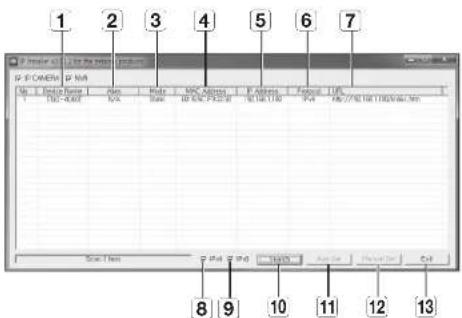

20 Boutons Utilisés Sous IP Installer
20 Configuration de l'adresse IP Fixe
22 Configuration de l'adresse IP Dynamique

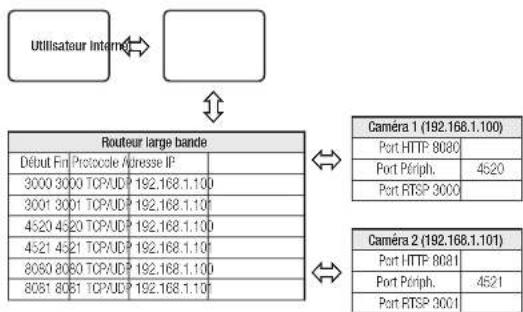

22 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)

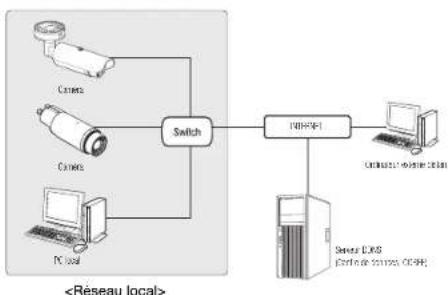

23 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
23 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet

VISIONNEUR WEB

24 Connexion à la Caméra
24 Réglage du mot de passe
24 Login
24 Installation de la visionneuse Web de la caméra

ANNEXES

25 Spécifications

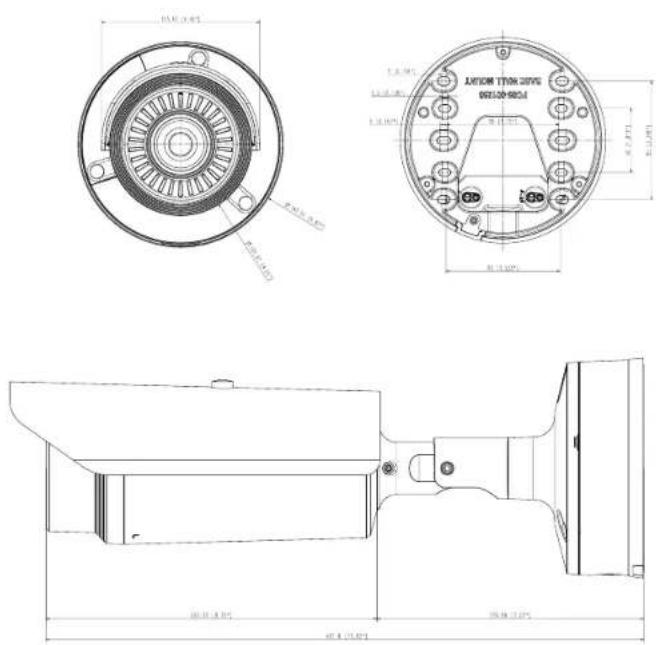

29 Vue du Produit
30 Résolution de Problèmes
31 Open Source Announcement

présentation

spécifications pc recommanDées

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
- Système d'exploitation pris en charge : MS Windows, Mac OS X
- Navigateur recommandé : Google Chrome
Navigateurs pris en charge : MS Explorer, MS Edge, Mozilla Firefox (Windows 64 bits uniquement), Apple Safari (Mac OSX uniquement)

※ Veuillez consulter l'annexe pour obtenir des informations détaillées sur le système d'exploitation et les navigateurs vérifiés.

caractéristiQues recommanDées pour la carte mémoire micro sD/sDHc/sDXc

• Capacité recommandée : 16 Go à 256 Go (type MLC)
- Les types de cartes mémoire suivants des fabricants suivants sont recommandés pour cette caméra.
- Fabricant : SanDisk, Transcend
- Famille de produit : High endurance

nas — inDications Du faBricant

• Capacité recommandée : On recommande 200GO ou plus.
• Accès simultané : Un appareil NAS peut accepter un maximum de seize accès de caméra.
• Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.

Produits recommandés Grandeurs disponibles

CNAP NAS Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

NAS Synlocov Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

- Si vous utilisez de l'équipement NAS à des fins autres que de la sauvogarde vidéo, le nombre de caméras accessibles peut diminuer.

contenu (tno-4030t/4040t/4050t/4030tr/4040tr)
Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit, (l'accessoire varie selon le pays de vente.)

Apparence Nom de l'élément Quantité Description
	Caméra	1
	Manuel d'utilisation,CD du logiciel Installer	1
	Guice de prise en main rapide(En option)	1
	Carte de garantie(En option)	1
	Câble pour l'écran de test	1	Formet de tester la connexion de la caméra à undispositif d'affichage portable
	Gabarit	1	Guide d'installation du produit
	Bomier de raccordement	1	Raccordé à la prise d'alimentation
[43A0]	Bloc de connexion audio / alarme	1	Branché dans la prise audio / alarme
	Câble d'alimentation 1 Utilisé pour raccorder	1	Le port d'alimentation

Apparence Nom de élément Quantité Description
	Clé à ouverture fixe (en forme de L)	1 Utilise pour retirer et remplacer la couvercle du dôme
	Câble audio/alarme 1 Utilisé pour raccordarles ports audio et alarme
	Vis autoterausteuse	4 Permet de procéder à l'installation au piafond ou au mur
	Pare-soleil	1 Protège la caméra de la lumière directe du soleil.
max	Support para-soleil	1 Permet de fixer le paro-soleil sur la caméra.
	BASE WALL MOUNT	1 L'adaptateur doit être ajusté pour accrocher la caméra au mur
	Bague de câble	1 Utilisé pour connecter le câble LAX d'un diamètre de 7 8,5 .

présentation

contenu (tno-4041t/4051t/4041tr)
Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit, (l'accessoire varie selon le pays de vente.)

Apparence Nom de l'élément Quantité Description
	Caméra	1
	Manuel d'utilisation, CD du logiciel installer	1
	Guicie de prise en main rapide (En option)	1
	Carte de garantie (En option)	1
	Câble pour l'écran de test	1	Formet de tester la connexion de la caméra à un dispositif d'affichage portable
[CDSW]	Bonnier de raccordement	1	Raccordé à la prise d'alimentation
[RXY]	Bloc de connexion audio / alarme	1	Branché dans la prise audio / alarme
	Câble d'alimentation 1 Utilisé pour raccorder	1	Le part d'alimentation
	Clé en forme d'étoile	1	Utilisée pour fixer le support PT au corps principal

Apparence Nom de	Élément Quantité Description
	Câble audio/alarme 1 Utilisé pour raccordar	les ports audio et alarme
	Pare-soléil	1	Protège la caméra de la lumière directe du soleil.
www	Support pare-soléil	1	Permet de fixer le pare-soléil sur la caméra.
[HSY3]	Bouchon élanche	1	Utilisé pour bloquer un trou dont le câble ne sort pas
	Adaptateur étanche	1	Gamme de câbles : 02mm (minimum) ~ 06mm (maximum)Utilisé pour connecter les câbles (Ex : Câble d'alimentation)※ Les cresse-étoupes de la caméra seront compatibles avec le câble 04.5mm (minimum) ~ 010mm (maximum)

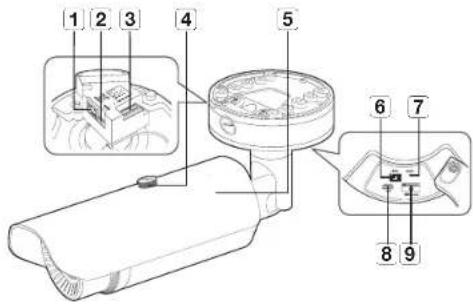

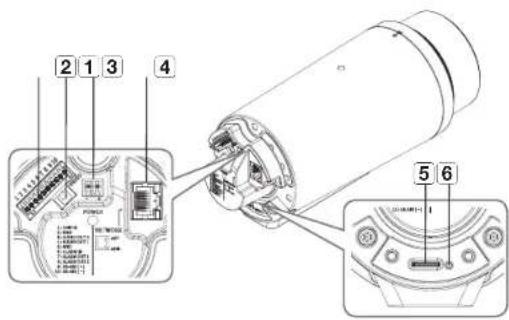

D'UN COUP D'ŒIL (TNO-4030T/4040T/4050T/4030TR/4040TR)

Apparence & Composants

Élément Description
1	Port Réseau	Utilisé pour connecter l'alimentation électrique par câble Ethernet ou la câble Ethernet pour la connexion réseau.
2	Port d'alimentation Utilisé pour la connexion du câble d'alimentation.
3	Câble et port audio et alarme	Port pour connecter les câbles audio et d'alarme.
4	Support pare-soleil Permet de fixer le pare-soleil sur la caméra.
5	Pare-soleil Protège la caméra de la lumière directe ou soleil.
6	Sortie d'écran test	Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l'écran test pour connecter à un écran mobile et vérifiez la vidéo test.
7	Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Açuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP au sein du réseau, vous devez lancer le programme d'installation IP installer pour modifier les réglages réseau de base, tels que l'adresse IP, le masque de sous-résseau, la passerelle, etc., avant du pouvoir vous connecter au réseau.
8	MICRO USB port	Port pour connecter le dongle WiFi. Vous pouvez vérifier la vidéo d'installation via les applications installées sur le smartphone. Reportez-vous à la section "Connexion au dongle WiFi" à la page 15. Le dongle WiFi et l'adaptateur OTC sont vendus séparément.
9	Emplacement de la carte Micro SD	Il s'agit d'un emplacement dans lequel vous pouvez insérer une carte Micro SD.

D'UN COUP D'ŒIL (TNO-4041T/4051T/4041TR)

Apparence & Composants

Élément Description
1Câble et port audio et alarme	Port pour connecter les câbles audio et d'alarme.
2Sortie d'écran test	Port de sortie pour contrôle ou test de la sortie vidéo. Utilisez le câble de l'écran test pour connecter à un écran mobile et vérifiez la vidéo test.
3Port d'alimentation Utilisé pour la connexion du câble d'alimentation.
4Port Rôseau	Utilisé pour connecter l'alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.
5Emplacement de la carte Micro SD	Il s'agit d'un emplacement dans lequel vous pouvez insérer une carte Micro SD.
6Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour rolancor le système.■ Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP au sein du réseau, vous devez lancar le programme d'installation IP installer pour modifier les réglages réseau de base, tels que l'adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.

INSTALLATION (TNO-4030T/4040T/4050T/4030TR/4040TR)

- Cette caméra est étanche et en conformité avec les spécifications de la norme IF66, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-tôt afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la camera, y compris le support d'installation.
• L'utilisation de câbles recollés ou efflochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation.
  Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• N'utilsez pas le trou du pare-soleil à d'autres fins que pour y connecter le pare-soleil.
• Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
  Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommage.

Installation

1. Utilisez les quatre vis taraudeuses fournies pour fixer le support mural de base.

1. Accrochez le câble de sécurité à un crochet qui ressemble à une flèche dans la couvercle inférieur.
2. Connectez les câbles appropriés aux bornes de la caméra.
3. Après avoir placé le couvercle inférieur sur le support mural de base, utilisez la clé en L. fournie pour connecter et fixer les trois vis.
4. Après avoir placé la caméra sur le couvercle inférieur, utilisez la clé en L fournie pour connecter les trois vis sur le couvercle supérieur.

1. Réglez la direction de la caméra à l'aide de la clé en L fournie.

Lorsque vous régiez la position de la caméra à l'aide d'un support, serrez la vis du support, réglez la caméra et sarroz-la. Si vous tentez de régler on forçant alors que la vis est serrée, il peut en découler une rayure ou d'autres problèmes.

Raccorder le câble imperméable d'alimentation et LAN

1. Retrez la partie extrudée du couvercle en capoutchouc sur le côté inférieur du couvercle inférieur comme indiqué dans la figure ci-dessous.
2. Utilisez une bague de câble appropriée pour connecter le câble LAN.
3. Caméra de base : utilisez le câbled un diamètre de 0.5 \~ 6,5.
4. Composants fournis : utilisez le câble d'un diamètre de 0.7 \~ 8,5.

1. Insérez le câble d'alimentation dans le petit trou fait en enlevant la partie projetée du bouchon en cacoutchouc à l'étape 1 ci-dessus.
2. Raccordez le câble d'alimentation au bloc de jonction d'alimentation.

1. Insérez le câble LAN dans le grand trou qui s'est formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l'étape 1 ci-dessus.
2. Retirez la gaine à l'aide d'une pince coupe-câble et alignez les câbles.
3. Raccordez le câble LAN avec un connecteur LAN et insérez-le dans l'outil LAN.
4. Raccordez le câble fini au port Ethernet.

Connexion de l'alarme et du câble audio

1. Retirez le couvercle en cacoutchouc sur la face inférieure du couvercle inférieur comme illustré ci-dessous.

1. Insérez le câble d'alarme / audio dans le trou créé en retirant le bouchon en caoutchouc sur le n° 1, puis connectez le câble à la borne de l'alarme.
2. Alignez le câble de manière à ce qu'il ne soit pas endommagé ou enroule lors de l'installation de la caméra.
3. Mettez le bouchon en caoutchouc situe sur le câble de l'alarme / audio dans le trou.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez à des câbles, tels que E/S et audio.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en cacoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.
3. Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provocer une fuite. Assurez-vous de protéger le câble avec une large épasseur de ruban.

• Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

INSTALLATION (TNO-4041T/4051T/4041TR)

- Cette caméra est étanche et en conformité avec les specifications de la norme IP66, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant toit afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la caméra, y compris le support d'installation.
• L'utilisation de câbles recollés ou effiloches peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• N'utilisez pas le trou du pare-soleil à d'autres fins que pour y connecter le pare-soleil.
• Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.

installation et connexion

Installation

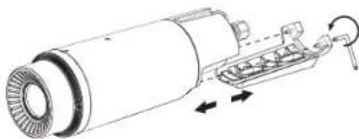

1. Utilisez la clé en forme d'étoile pour séparer la support PT du corps principal.

1. Serrez le toumevis PT et le support PT en fixant les vis dans les trois trous comme indiqué sur la figure.

Le pilote PT n'est pas foumi.

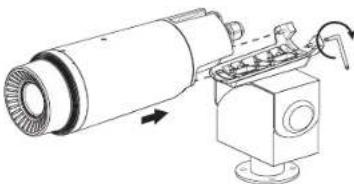

1. Utilisez la clé en forme d'étoile pour serrer le support PT et le corps principal.

Lorsque vous réglez la position de la caméra à l'aide d'un support, serez la vis du support, réglez la caméra et serez la. Si vous tentez de régler en forçant alors que la vis est serrée, il peut en découler une rayure ou d'autres problèmes.

Raccorder le câble imperméable d'alimentation et LAN

1. Retirez la partie extrudée du couvercle en cacutchouc sur le côte inférieur du couvercle inférieur comme indiqué dans la figure ci-dessous.

Utilisez une bague de câble appropriée pour connecter le câble LAN.

- Caméra de base : utilisez le câblé d'un diamètre de 8.5 \~ 6,5.

- Composants fournis : utilisez le câcle d'un diamètre de 0.7 - 8.5.

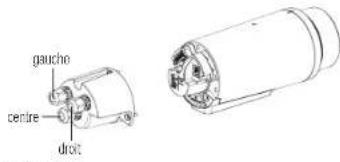

gauche centre droit

1. Insérez le câble d'alimentation dans le trou central en retirant la partie en saillie du bouchon en cacutchouc à l'étape 1 ci-dessus.
2. Raccordez le câble d'alimentation au bloc de jonction d'alimentation.
3. Insérez le câble LAN dans le trou droit en retrant la partie en saillie du bouchon en caoutchouc à l'étape 1 ci-dessus.
4. Retirez la gaine à l'aide d'une pince coupe-câble et alignez les câbles.
5. Raccordez le câble LAN avec un connecteur LAN et insérez-le dans l'outil LAN.
6. Raccordez le câble fini au port Ethernet.
7. Insérez le câble du bornier dans le trou gauche en retirant la partie en saillie du bouchon en cacutchouc à l'étape 1 ci-dessus.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez à des câbles, tels que E / S et audio.
2. Enroulez la galne du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en cacutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.
   Si la gane du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une lutte. Assurez-vous de proléger le câble avec une large épaisseur de ruban.
3. Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

12_ installation et connexion

INSERTION/RETRAIT D'UNE CARTE MÉMOIRE MICRO SD

• Déconnectez le câble d'alimentation de la caméra avant d'y insérer la carte mémoire Micro SD.
• N'insérez pas la carte mémoire Micro SO à l'envers et de force.
  Autrement, vous risquez d'endommager la carte mémoire Micro SD.
  En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.

Insertion d'une carte mémoire Micro SD

Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

Retrait d'une carte mémoire Micro SD

Aopuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fonte.

Si vous exercez une pression excessive sur la carte mémoire Micro SD, celle-ci pourra s'éjecter du logement de manière incontrôlable.
- Avant de retirer la carte mémoire Micro SD, dans , rôglez le dispositif sur et appuyez sur la bouton [Appliquer], puis mellez la caméra hors tension.
- Si vous arrêter la caméra ou retirer la carte mémore Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

INFORMATIONS SUR LA CARTE MÉMOIRE (NON INCLUSE)

Qu'est ce qu'une carte mémoire ?

Une carte mémoire est un dispositif de stockage de données externe qui a été développé pour ol'rir une toute nouvelle manière d'enregistrer et de partager des données de texte, audio et vidéo en utilisant des dispositifs numériques.

Sélectionner une carte mémoire qui vous convient

Votre caméra prend en charge les cartes mémoire Micro SD/SDHC/SDXC.

Vous pouvez, toutefois, avoir des problèmes de compatibilité en fonction du modèle et de la marque de la carte mémoire.

Les types de cartes mémoire suivants des fabricants suivants sont recommandés pour cette caméra.

- Fabricant : SanDisk, Transcend

- Famille de produit : High endurance

Il est recommandé d'utiliser des cartes mémoires de 16 Go à 256 Go (type MLC) avec cette caméra.

La performance de lecture peut être affectée en fonction de la vitesse de la carte mémoire.

CONNEXION À D'AUTRES PÉRIPHÉRIQUES

Alimentation Ethernet Écrané installer Dongle Wi-Fi

Écran à installer Alimentation Ethernet

- Le terminal de sortie CVBS du produit est fourni pour faciliter l'installation, et n'est pas recommandé à des fins de surveillance.

Le terminal Micro USB ou produit est fourni pour faciliter l'installation, et n'est pas recommandé à des fins de surveillance.

Si l'écran se fige pendant environ 1 à 2 secondes à un certain intervalle de temps ou lorsqu'il y a un changement de température dans la zone environnante, c'est normal ; l'écran subit simplement un processus de calibrage.

Connexion Ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Connexion Wi-Fi (TNO-4030T/4040T/4050T/4030TR/4040TR)

Configuration de la caméra

1. Connectez l'adapteur OTG (5 broches) et le dongle WiFi à la borne micro USB.

Configuration du Smartphone

1. Installez l'application d'installation Wisonet
2. Sélectionnez le SSID de la caméra après avoir allumé le WIFI.
3. Exécutez l'application d'installation de Wisenet.
4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée (mot de passe initial : 4321)
5. La vidéo sera luc sans être connectée pendant la connexion initiale.
6. Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo va votre smartphone.

Fabricant de dongle recommandé

Fabricant Modèle
NETS WF2123 n300
EDIMAX EW-7811Un
IP Time N100mini
TP-LINK TL-WN823N V1
ASUS USB-N13
NETGEAR WNA3100M

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

Si vous alimentez l'appareil avec des puissances telles que PoE et CC 12V ou PoE et CA 24V au même moment, ce dernier sera plutôt alimenté par une source externe (CA 24V, CC 12V).

• Vous pouvez également utiliser un routeur doté d'une alimentation électrique par câble Ethernet pour fournir le courant à la caméra.

• Utilisez une alimentation électrique par câble Ethernet qui est conforme aux colloboles IEEE 802.3ai
  Il est recommandé d'utiliser une seule source pour almenter l'équipement entre PoE. CC 12V et CA 24V.

• Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.

• Lors de la première mise sous tension, du temps est nécessaire pour permettre à l'écran de sa stabiliser. Pour cette raison, un callbrage de l'écran est effectué lors de la mise sous tension initiale.
• Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.
• Connectez d'acord l'ensemble et la ligne d'alimentation de l'adaptateur, puis branchez le câble d'alimentation à la prise ou mur.

Spécification du câble d'alimentation pour chaque modèle

Puissance d'entrée	Type de fil (AWG)	Longueur de câble (Max.)
DC 12V	± 18	19m
	16	30m
AC 74V	± 20	26m
	18	40m

Spécifications du câble réseau

Élément	Contenus	Remarque
Connecteur	BJ45
Ethernet	10/100Base-T	10/100 Mbps
Câble	5e catégorie UTP
Distance max.	100 M
Support du PoE	IEEE 802.3af

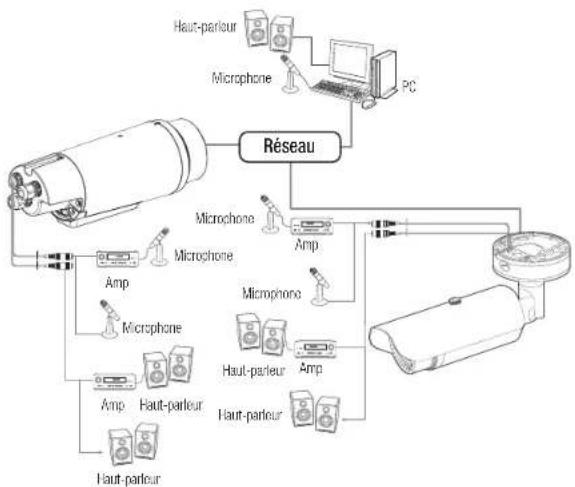

Connector à l'entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auquel le microphone est relié.
2. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
3. Vérifiez les spécifications pour l'entrée audio.

- Codec audio

• Entrée Audio : G.711 PCM (Débit binaire : 64 k/s / Fréquence d'échantonnage :
  8 kHz). G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage
  : 8 kHz), AAC (Débit binaire: 48Kbps / Fréquence d'échantillonnage: 16kHz)
• Sorte Audio : G.711 PCM (Débt cinaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz)

• Audio duplex complet

• Entrée audio : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d'entrée : 2000 Ohms
• Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms
  • Impédance de sortie de ligne : 600Ω

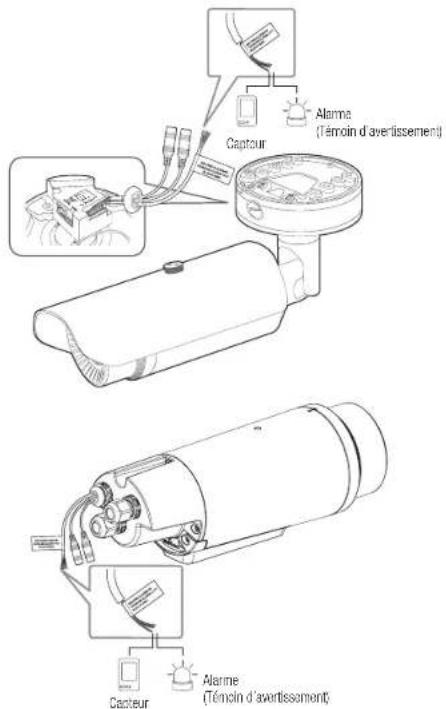

Connexion au boîtier du port E/S
Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

Cacteur Alarme (Témoin d'avertissement) Cacteur Alarme (Témoin d'avertissement)

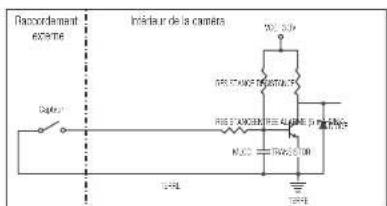

- ALARM-IN : Utilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/nuit.

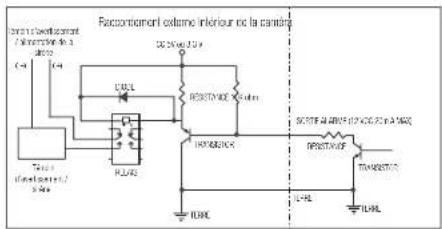

• ALARM-OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
  • GND : Port commun pour le signal d'alarme d'entrée/sortie.

Si un appareil (ex. l'umière clignotante et sirène) dont la tension et l'intensité excedent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au « Schéma de câblage de sortie de l'alarme » lors du raccordement de périphériques dont la tension excide les specifications actuelles.

Configuration RS-485 (TNO-4041T/4051T/4041TR)

Toutes les opérations mentionnées ci-dessus ne seront activées que si la caméra réseau est correctement connectée au récepteur compatible avec les fonctions parvinci. Le port série pour les opérations parvinci devrait être correctement spécifié.

- Vérifie les fonctions supportées par le receveur lorsqu'il est connecte. Certaines fonctions peuvent être désactivées en fonction du protocole ou des spécifications ou receveur. Réfors-vous au tableau suivant pour plus d'informations.

Fonctions supportées pour chaque protocole

Protocole Contrôle P		Vitosse de mouvement I'	Contrôle T	Vitosse de mouvement I	Préoglage Remarques
SAMSUNG-T O O (1-6) O O (1-6) O
PELCO-D O O (1-6) O O (1-6) O
PELCO-P O O (1-6) O O (1-6) O
SUNGJIN	O X	O	X O		Direction PT(Haut, bas, gauche,bas)
PANASONIC	O O (1-6) O O (1-6) O
HONEYWELL O O (1-6) O
AD	O O (1-6) O O (1-6) O
VICON	O O (1-6) O O (1-6) O
GE	O O (1-6) O O (1-6) O
BOSCH	O O (1-6) O O (1-6)		X

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].

Schéma de câblage d'entrée de l'alarme

Racordement exente Capacir TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURU TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS TURUS

Schéma de câblage de sortie de l'alarme

Racconsonorl estame interior ou la canare C-4 C+1 UCL RESISTANCE HITRISANCE SCOTIF ALABE (PAC) DE LA PANIC RESISTANCE TRANSITECT U-UL U-ML

connexion et configuration réseau

Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecte à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intract et si le renvel de port n'est pas correctement configuré ou si un caro-fou est mis. Dans ce cas, pour résoudre la problème, contacter votre administrateur de réseau.
  Dans le programme d'installation IP, vous pouvez utiliser le mot de passe initial, "4321" pour définir l'adresse IP, le masque de sous réseau, la passerelle, le port HTTP, le port VNP et le type d'IP. Après avoir changé l'interface réseau, pour une meilleure sécurité, accéder au navigateur Web et modifier le mot de passe.
  Par défaut, l'adresse IP sera attribué automatiquement depuis le serveur DHCP En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour changer l'adresse IP, utilisez le programme d'installation IP. Pour obtenir de plus amples détails sur l'utilisation ou programme d'installation IP, reportez-vous à la section » Configuration de l'adresse IP Fixo > (Page 20)

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Exécutez le programme d'installation IP et changez l'adresse IP de la caméra afin d'utiliser le navigateur Web sur votre poste pour la connexion à l'Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

- Pour plus d'informations sur la configuration de DONS, reportez-vous à l'aïcle en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à l'aïcle en ligne de Web Viewer.

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM PPPoE

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Exécutez le programme d'installation IP et changez l'adresse IP de la caméra afin d'utiliser le navigateur Web sur votre poste pour la connexion à l'Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port] Page de configuration, définissez le type d'IP [PPPoE], et saisissez l'ID du service réseau et le mot de passe.
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

- Pour plus d'informations sur la configuration de DONS, reportez-vous à l'aide en ligne de Web Viewer - Pour plus d'informations sur la définition du format IP, reportez-vous à l'aide en ligne de Web Viewer.

CONNECTER LA CAMÉRA AU ROUTEUR LARGE BANDE PAR LE MODEM PPPoE/CÂBLE

C'est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires.

Configurer les paramétrages de réseau du PC local connecté au routeur

Pour configurer les paramètres de réseau du PC local connecté au Routeur large bande, suivre les instructions ci-dessous.

• Selectionner: → → → → → → ou .
  Suivre les instructions ci-dessous si vous sélectionnez :

ex.1) Si l'adresse (LAN IP) du Routeur large bande est 192.168.1.1

Adresse IP : 192.168.1.100

Masque de sous-réseau : 255.255.255.0

Passerelle par défaut : 192.168.1.1

ex.2) Si l'adresse (LAN IP) du Routeur large bande est 192.168.0.1

Adresse IP : 192.168.0.100

Masque de sous-réseau : 255.255.255.0

Passerelle par défaut : 192.168.0.1

ex.3) Si l'adresse (LAN IP) du Routeur large bande est 192.168.xxx.1
Adresse IP : 192.168.xxx.100
Masque de sous-réseau : 255.255.255.0
Passerelle par défaut : 192.168.xxx.1

Pour l'adresse du Routeur large bande, se référer à la documentation du produit.

Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à - Configuration de la Redirection de la Plage de Ports (Mappage de Ports) - (Page 22)

connexion et configuration réseau

BOUTONS UTILISÉS SOUS IP INSTALLER

1 2 3 4 5 6 7 IF-CA/MA IF-MA File Name Name Index MPC Address P Address Period 1/10 1 100% 0.0000 State IP 0.0000 0.0000 IP 100.0000 IP 100.0000 IP 100.0000 IP 100.0000 IP 100.0000 IP 100.0000 IP 100.0000 IP 100.0000 IP 100.0000 IP 10.0000 IP 1.0000 IP 1.5000 IP 2.0000 IP 2.5000 IP 3.0000 IP 3.5000 IP 4.0000 IP 4.5000 IP 5.0000 IP 5.5000 IP 6.0000 IP 6.5000 IP 7.0000 IP 7.5000 IP 8.0000 IP 8.5000 IP 9.0000 IP 9.5000 IP 10.0000 IP 1.5.122 IP 2.5.122 IP 3.5.122 IP 4.5.122 IP 5.5.122 IP 6.5.122 IP 7.5.122 IP 8.5.122 IP 9.5.122 IP 1.5.122 IP 2.5.122 IP 3.5.122 IP 4.5.122 IP 5.5.122 IP 6.5.122 IP 7.5.122

Élément Description
1	Device Name	Nom du modèle de la caméra connectée.Cliquez sur la colonne pour trier la liste par nom de modèleCependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompu.
2	Alias Cette fonction n'est pas	appliquée pour le moment
3	Mode	Afriche.oupour l'état de connexion réseau actuel
4	MAC(Ethermet) Address	Acresse Ethernet de la caméra connectée.Cliquez sur la colonne pour trier la liste par adresse Ethernet.Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompu.
5	IP Address	Acresse IP.Cliquez sur la colonne pour trier la liste par adresse IP.Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompu.
6	Protocol	Réglage réseau de la caméra.Le réglage par défaut est « IPv4 ».Les caméras ayant un réglage en IPv6 affichent « IPv6 ».
7	URL	Acresse URL du serveur DDNS autorisant l'accès à partir d'un système Internet externe.Cependant, cette option sera remplacée par le réglagede la camera en cas d'échec de l'enregistrement DDNS.
8	IPv4 Recherche les caméras	églées sur IPv4.

Élément Description
9	IPv6	Recherche les carréras régées sur IPv6.Active uniquement dans un environnement compatible IPv6.
10	Search	Recherche les carréras actuellement connectées au réseau.Cependant ce bouton sera divisé si aucun des réglages IPv4 ou IPv6 n'est sélectionné.
11	Auto Set	Le programme d'installation IP configure automatiquement les réglages réseau.
12	Manual Set Vous devez configurer les réglages réseau manuellement.
13	Exit Quitte le programme IP ^1 Instalier.

En ce qui concerne le programme d'installation IP installer, utilisez uniquement la version fournie sur le CD d'installation ou la dernière version disponible de l'application. Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Hanwha Technix.

- Si le système d'exploitation de support est Windows 8.1, il est recommandé d'utiliser la Gestionnaire de périphoriques Wisenet au lieu de l'IP Wisenet. Le programme du gestionnaire de périphoriques Wisenet peut être téléchargé en visitant le site Web de Hanwha Technik (http://www.hanwha-security.com) sous le menu «Guide technique» - - .

CONFIGURATION DE L'ADRESSE IP FIXE

Configuration réseau manuelle

Exécutez pour afficher la liste des résultats de la recherche de cameras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.

- Pour les cameras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.

1. Sélectionnez une caméra dans la liste de recherche. Vénifiez l'adresse MAC de la caméra sur l'étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés.

2. Cliquez sur [Manual Set].
   La boîte de dialogue Manual Setting apparaît. , , , , et de la caméra sont affichés avec les valeurs prérégloées.

3. Renseignez les informations nécessaires dans la sous-fenêtre

   .

- MAC (Ethernet) Address : L'adresse MAC imprimée sur l'éliquette de la caméra est automatiquement affichée et ne nécessite aucun réglage utilisateur.

- Les paramètres liés à l'adresse IP ne peuvent être réglés que lorsque DHCP n'est pas sélectionné.

Si vous n'utilisez pas de Routeur large bande

Pour le réglage des options , et , contactez votre administrateur réseau.

1. Renseignez les informations nécessaires dans la sous-fenêtre .

• HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80.

• VNP Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 4520.

• Entrez le mot de passe. Entrez le mot de passe du compte « admin » qui a été utilise pour accéder à la caméra.

Pour des raisons de sécurité, il est recommandé d'utiliser une combinaison de chiffres, de lettres mauscoles et minuscules et caracteres spéciaux pour votre mot de passe.
- Pour plus d'informations sur la modification du mot de passe, reportez-vous à l'ado en ligne de Web Viewer

1. Cliquez sur [OK].

La configuration réseau manuelle est ainsi terminée.

Si vous utilisez un Routeur large bande

• IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande.
  ex.) 192.168.1.2\~254. 192.168.0.2\~254. 192.168.XXX.2\~254

- Subnet Mask : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

- Gateway : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

Les réglages peuvent varier selon le modèle du Routour large bande connecté.

Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à : Configuration de la Redirection de la Plage de Ports (Mappage de Ports) × (Page 22)

Si le Routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port.

ex.)

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	VNP Port	4520	4521

Si l'option est réglée sur une valeur différente de 80, vous devez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.
ex. http:WP address : HTTP Port
http://192.168.1.100:8080

Configuration réseau automatique

Executiez pour afficher la liste des résultats de la recherche de cameras.

Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.

Pour les caméras trouvées ayant un réglage IPv6, ces boulons sont grisés car ces cameras ne prennent pas en charge cette fonction.

1. Sélectionnez une caméra dans la liste de recherche. Vérifiez l'adresse MAC de la caméra sur l'étiquette de la caméra Les boutons [Auto Set] et [Manual Set] sont alors activés.

2. Cliquez sur [Auto Set]. La boîte de dialogue Auto Setting apparaît. Les options , et sont automatiquement réglées.

3. Entrez le mot de passe. Entrez le mot de passe du compte « admin » qui a été utilisé pour accéder à la caméra.

Pour des raisons de sécurité, il est recommandé d'utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.

- Pour plus d'informations sur la modification du mot de passe, reportez-vous à l'aide en ligne de Web Viewer.

1. Cliquez sur [OK]. La configuration réseau automatique est ainsi terminée.

Auto Setting Network Information IP Address 192 368 1 254 Subset Mask 255 255 255 0 Gateway 192 368 1 1 IP Setting Part Mapping Password: OK Cancel

CONFIGURATION DE L'ADRESSE IP DYNAMIQUE

Configuration de l'environnement IP Dynamique

• Exemple d'environnement IP Dynamique
• Routeur large bande, disposant de caméras connectées, affecte à une adresse IP par le serveur DHCP
• En cas de connexion directe de la caméra au modem via les protocoles DHCP
• Adresses IP affectées par le serveur DHCP interne via le réseau LAN

Vérification de l'adresse IP Dynamique

1. Exécutez le programme IP Installer sur l'ordinateur local de l'utilisateur. Les cameras attribuées avec l'adresse sont indiquées dans la liste.
2. Sélectionnez une caméra parmi les résultats de la recherche.
3. Cliquez sur le bouton [Manual Set] et vérifiez l'adresse de la caméra. Si vous désélectionnez , vous pourrez modifier la valeur de l'option IP en la réglant sur .

CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS)

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur la Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être régie en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra.

1. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

2. Les instructions des exemples ci-dessus sont basées sur le Reuteur large bande de CISCO.

3. Les réglages peuvent varier selon le modèle du Roubleur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation ou routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

La redirection de port peut être réalisée sans paramétrage supplémentaire du roulleur si celui-ci supporte la fonction UPnP. Après avoir connecte la caméra réseau, cocher la case à cocher dans le menu dans dans "Paramètres -> Réseau -> DDNS".

conneXion à la caméra Depuis un orDinateur local partaGé

1. Exécurez le programme d'installation IP. Le système recherche les cameras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démaire et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en tapant l'adresse P de la caméra trouvé dans la barre d'adresse du navigateur Internet.

conneXion à la caméra Depuis un orDinateur Distant via internet

L'utilisation du programme d'installation IP sur un ordinateur à distance n'appartenant pas à la grappe du réseau du Routeur large bande n'est pas autorisé, les utilisateurs peuvent accéder aux caméras au sein du réseau du Routeur large bande en utilisant l'adresse URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.henwha-security.com/ID

Pour plus d'informations sur l'enregistrement du DDNS, reportez vous au guide de configuration du réseau.

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP de la caméra dans la barre d'adresse, ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100

- la boîte de dialogue de connexion devrait apparaître.

* Adresse IP (IPv6) : 2001:230:abcd:llll:0000:0000:llll:1111

→ http://[2001:230:abcd:fff:0000:0000:fff:1111] - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.

2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse, ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- la boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.

Vérification de l'adresse DDNS

Si la caméra est directement connectée à un modem de câble DHCP, à un modem DSL ou à un modem PPPoE, l'adresse IP de votre réseau sera modifiée à chaque fois que vous essayerez de vous connecter au serveur FSI (Fournisseur de services Internet).

Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur , vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique. http://ddns.harwna-security.com et enregistrez tout d'abord votre périphérique puis réglez

de Web Viewer sur . Renseignez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accèdez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

Lorsque la fenêtre « Confirm new password » apparaît, saisissez la nouveau mot de passe.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnées.

-Les caractères spéciaux qui sont autorisés. -1@S%^0-1=10 [0,?]

- Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.

- Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le.

LOGIN

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît.

Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte .

L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié.

1. Saisissez le mot de passe dans le champ de saisie .

2. Cliquez sur [OK].

Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

- Si vous sélectionnez l'option » Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaino connexion.

- Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.

INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA

1. Cliquez sur l'icone [Configuration (

2. La fenêtre de configuration apparaît.

3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'évènement, l'analyse et le système sur le réseau.

4. Cliquez sur pour voir les descriptions détaillées de chaque fonction.

annexes

spécifications

Éléments		Description
		TNO-4030T TNO-4040T TNO-4050T TNO-4041T			TNO-4051T
Vidéo	Système imageur Micro-bovométre non refroidi
	Taille de pixel	17μm
	Nombre de pixels réels	640x480
	NETD	<50mK
	Sortie vidéo	CVBS : 1,0 Vp-p / 750 composite, 720x480(N), 720x576(P), pour l'installationUSB : UTILISATION de micro type B, 1280X/20, pour installation			CVBS : 1,0 Vp-p / 750 composite, 720x480(N), 720x576(P), pour l'installation
Objectif	Longueur focale (facteur zoom)	13mm fixé 10m	m fixé 35mm fixé	19mm fixé 35mm fixé
	Ouverture relative maxf 1.0
	Champ de vision angulaire	H: 48.67V:36.47D:61.6	H:32°V:24.37D:39.2	H:17.2°V:137D:22	H:32°V:24.37D:39.2	H:17.2°V:137D:22
	Contrôle de la mise au point	Fixé
	Distance minimale de l'objet à l'objectif	5m 11m 36m	11m 36m
	Type montage Type embaarcue
Opérationnel	Titre de caméra	Désactivé / Activé- W/W: Anglais / Numérique / Caractères spéciaux- Usuel : Pluseurs lignes (Max 5), Couleur (Grs / Vert / Bleu / Nor / Blanc), Transparence, Mise à l'échelle automatique suivant la résolution
	Stabilisation d'image numérique	Désactivé / activé (avec Gyro)
	Détection mouvement Arrêt / Marche (8ca, zones polygonales 8points), Cession
	Masque de confidentialité	Désactivé / Activé (32ca, zones polygonales)- Couleur : grs, vert, rouge, bleu, nor, blanc- Mosaïque
	Basculement / Miroir	Retourner : Désactivé / ActivéMiroir : Désactivé / ActivéCorridor : 90° /270°

Éléments		Description
		TNO-4030T TNO-4040T TNO-4050T TNO-4041T TNO-4051T
Opérationnel	Vidéo & Analyse vidéo et audio	Violation, Fânerie, Détection de direction, Ligne virtuelle, Entrée/Sordie, Apparaître/ Disparaître, Détection audio. Détection de mouvement. Détection audio, Classification sonore, Détection de choc. Détection de changement de température
	E/S alarme Entrée 1ea / Sortie 2ea
	Télécommande -	PS485
	Protocole RS-485	-	Péco D/P, Samsung T, Honeywell, Bosch, Parsonic, Surgin, AD, Vicon, GE
	Déclenchements d'alarme	Entrée d'alarme, détection de mouvement, analyse vidéo et audio. déconnexion réseau
	Événements d'alarme	• Télétransmission de fichiers via FTP, E mail• Notification par e-mail• Stockage loca/(SD/SDHC/SOXC) ou enregistrement NAS de l'événement• Sortie externs
	Entrée audio	Selectionmable (entrée mic/entrée ligne)Tension d'alimentation : 2,5 V CC (4 mA), impécance d'entrée : envir. 2 x Chms
	Sortio audio	Sortio ligne, sortie maximale : 1Vrms
	Compteur de pixels	Assistance
Réseau	Ethernet	RJ-45 (10x100BASE-T)
	Format de compression vidéo	H.265A/L.264 (MPEG 4 Part 10/AVC) : format principal/format de base/haute qualité. Motion JPEG
	Résolution	640x480, 640x360, 320x240
	Vitesse d'enregistrement max.	H.265A/L.264 : Max. 30 ips dans toutes les résolutionsMotion JPEG : Max. 30fps
	WiseStream II	Assistance
	Réglage de la qualité vidéo	H.264/H.265 : Contrôle du niveau de débit binaire cibleMJPE3 : Contrôle du niveau de débit binaire cible

annexes

Éléments		Description
		TNO-4030T TNO-4040T TNO-4050T TNO-4041T	TNO-4051T
Réseau	Méthode de contrôle du débit binaire	H.264/H.265 : CER ou VBR Motion .JPEG : VBR
	Fonction de lecture en transit	lecture en transit multipie (Jusqu'à 10 profis)
	Format de compression audio	G.711 μ-law /S.726 sélectionnable G.726 (ADPCM) & kHz, G.711 8 kHz G.726 : 16 kvo/s, 24 kvo/s, 32 kvo/s, 40 kvo/s AAC-LC : 48Kbps & 8/16/32/48KHz
	Communication audio Bidirectionnel
	IP IPv4, IPv6
	Protocole	TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/Av2v3Q(MIB 2), ARP, DAS, DONS, QoS, PIM-SM, UPnP, Bonjour, LLLDP
	Sécurité	Authentification de l'identifiant HTTPS(SSL) Authentification de l'identifiant en abrégé Filtrage de l'adresse IP Journal d'accès des utilisateurs Authentification 802 1X (EAP-TLS, EAP-LEAP)
	Méthode de lecture en transit Diffusion individuelle / multiple
	Nombre maximal d'utilisateurs en accès	20 utilisateurs max en mode Diffusion individuelle
	Edge storage	SD/SDHC/SDXC (jusqu'à 250 Co)-Les images de mouvement enregistrées dans la carte mémoire SD / SDHC / SDXC peuvent être téléchargées.NAS (Serveur de stockage en réseau (Network Attached Storage))PC local pour l'enregistrement instantané
	Interface de programmation de l'application	ONWIP Profile S/G SUNAPI(WHTT AP)Plate-forme ouverte
	Langue de la page Web	Anglais, Coréen, Français, Alemand, Espagnol, Italien, Chincis, Russe, Japonais, Suidois, Portugais, Tchèque, Polonais, Turc, Néerlandais, Hongrois, Grec

Éléments		Description
		TNO-4030T TNO-4040T TNO-4050T TNO-4041T	TNO-4051T
Réseau	Web Viewer	Système d'exploitation pris en charge : Windows 7 / 8.1 / 10, MAC OS X 10.10, 10.11, 10.12Navigateur recommandé : Google ChromeNavigateur pris en charge : MS Explorer 11, MS Edge, Mozilla Firefox (Supporté uniquement sur Windows 64bit), Apple Safari (supporté uniquement sur Mac OS X)
	Logiciel de gestion centrale CMS	SmartViewer, SSM
Environnemental	Température / Humidité de fonctionnement	-40°C ~ +60°C (-40°F ~ +140°F) / Moins de 90 % d'humidité
	Température / Humidité de stockage	-50°C ~ +60°C (-58°F ~ +140°F) / Moins de 90 % d'humidité relative
	Protection captage IP66, NEMA	4X
	Résistance au vandalisme IK10 - K10 -
Électrique	Tension d'entrée / Courant 24VCA 12VDC, PoE/EEE802.3af
	Consommation d'énergie	Max. 10.5W (24VAC), Max. 9W (12VDC), Max. 10W (PoE)Typique 8.9 W (24VAC). Typique 7.5 W (12VDC), Typique 8.6 W (PoE)
Mécanique	Couleur / Matériau Blanc(RAL-9003) / Aluminium
	Dimensions (0xH)	∅101.97 x H401.8mm		∅101.97 x H309mm
	Poids	3,124g	3,126g	2,452g
Éléments		Description
		TNO-4030TR TNO-4040TR TNO-4041TR
Vidéo	Système imageur Micro-boîomètre non refroidl
	Taille de pixel	17μm
	Nombre de pixels réels	640x480
	NETD	<50mK
	Sortie vidéo	CVBS : 1,0 Vp-p / 750 composite, 720x480(N), 720x576(P), pour l'installation USB : UTILISATION de micro type B: 1250X720, pour installation
Objectif	Longueur focale (facteur zoom)	13mm fixé 19mm fixé
	Ouverture relative maxi F1.0
	Champ de vision angulaire	H: 43.67V:36.47D:61.6'	H:32'W:24.37D:39.2'
	Contrôle de la mise au point	Fixé
	Distance minimale de l'objet à l'objectif	5m 11m
	Type montage Type embaarque
Radiométrie	Détection de la plage de température	-20°C - 130°C (-4T-266T)
	Précision de la température +5°C ( ≤100°C). =20% (>100°C)
	Détection de température Désactivé/Activé (Cea rectecgle)
	Supplémentaire Palactos hybridics, lecture de la température sur le lieu
Opérationnel	Titre de caméra	Désactivé / Activé- WW / Anglais / Numérique / Caractères spéciaux- Usoul : Plusours lignes (Max 5), Coulour (Gris / Vart / Blou / Nor / Blanc), Transparence, Mise à l'échelle automatique suivant la résolution
	Stabilisation d'image numérique	Désactivé / activé (axac Gyro)
	Détection mouvement Arrêt / Marche (Sea, zones polygonales 8points), Cession
	Masque de confidentialité	Désactive / Activé (32ea, zones polygonales)- Couleur : gris, vart, rouge, bleu, nor, blanc- Mosaïque
	Basculement / Miroir	Retourner : Désactivé / ActivéMiroir : Désactivé / ActiveCorridor : 90° /270°		Retourner : Désactivé / ActivéMiroir : Désactivé / Activé

Éléments		Description
		TNO-4030TR TNO-4040TR TNO-4041TR
Opérationnel	Vidéo & Analyse vidéo et audio	Violation, Fânerie, Détection de direction, Ligne virtuelle, Entrée/Sordie, Apparaître/ Disparaître, Détection audio. Detection de mouvement. Detection audio, Classification sonore, Détection de choc. Détection de température
	E/S alarmme Entréo 1ca / Sortie 2ca
	Télécommande -
	Protocole RS-485	-
	Déclenchements d'alarme	Entrée d'alarme, délection de mouvement, analyse vidéo et audio. déconnexion réseau
	Événements d'alarme	• Télétransmission de fichiers via FTP, E-mail• Notification par e-mail• Stockage loca/(SD/SDHC/SOXC) ou enregistrement NAS de l'événement• Sortie externa
	Entrée audio	Sélectionnaire (entrée mio/contrôle ligne)Tension d'alimentation : 2,5 V CC (4 mA), impéctance d'entrée : envir. 2 x Ohms
	Sortie audio	Sortie ligne, sortie maximale : IVrms
	Compteur de pixels	Assistance
Réseau	Ethernet	RJ-45 (10V100BV3E-T)
	Format de compression vidéo	H.265/H.264 (MPEG-4 Part 10WVC) : format principal/format de base/haute qualité. Motion JPEG
	Résolution	640x480, 640x360, 320x240
	Vitesse d'enregistrement max.	H.265/H.264 : Max. 30 ips dans toutes les résolutionsMotion JPEG : Max. 30fps
	WiseStream II	Assistance
	Réglage de la qualité vidéo	H.264/H.265 : Contrôle du niveau de débit binaire cibleMJPEG : Contrôle du niveau de débit binaire cible

annexes

Éléments		Description
		TNO-4030TR TNO-4040TR TNO-4041TR
Réseau	Méthode de contrôle du débit binaire	H.264:H.265 : CBR ou VBR Motion .JPEG : VBR
	Fonction de lecture en transit	lecture en transit multipie (Jusqu'à 10 profis)
	Format de compression audio	G.711 μ-law /S.726 sélectionnable G.726 (ADPCM) & kHz, G.711 8 kHz G.726 : 16 kvo/s, 24 kvo/s, 32 kvo/s, 40 kvo/s AAC-LC : 48Kbps & 8/16/32/48KHz
	Communication audio Bidirectionnel
	IP IPv4, IPv6
	Protocole	TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/Av2v3Q(MIB 2), ARP, DAS, DONS, QoS, PIM-SM, UPnP, Bonjour, LLLDP
	Sécurité	Authentification de l'identifiant HTTPS(SSL) Authentification de l'identifiant en abrégé Filtrage de l'adresse IP Journal d'accès des utilisateurs Authentification 802 :1X (EAP-TLS, EAP-LEAP)
	Méthode de lecture en transit Diffusion individuelle / multiple
	Nombre maximal d'utilisateurs en accès	20 utilisateurs max en mode Diffusion individuelle
	Edge storage	SD/SDHC/SDXC (jusqu'à 250 Co)-Les images de mouvement enregistrées dans la carte mémoire SD / SDHC / SDXC peuvent être téléchargées.NAS (Serveur de stockage en réseau (Network Attached Storage))PC local pour l'enregistrement instantané
	Interface de programmation de l'application	ONWIP Profile S/G SUNAPI(HTTP API) Plate-forme ouverte
	Langue de la page Web	Anglais, Coréen, Français, Alemand, Espagnol, Italien, Chincis, Russe, Japonais, Suidois, Portugais, Tchèque, Polonais, Turc, Néerlandais, Hongrois, Grec

Éléments		Description
		TNO-4030TR TNO-4040TR TNO-4041TR
Réseau	Web Viewer	Système d'exploitation pris en charge : Windows 7 / 8.1 / 10, MAC OS X 10.10, 10.11, 10.12Navigateur recommandé : Google ChromeNavigateur pris en charge : MS Explorer 11, MS Edge, Mozilla Firefox (Supporté uniquement sur Windows 64bit), Apple Safari (supporté uniquement sur Mac OS X)
	Logiciel de gestion centrale CMS	SmartViewer, SSM
Environnemental	Température / Humidité de fonctionnement	-40°C ~ +60°C (-40°F ~ +140°F) / Moins de 90 % d'humidité
	Température / Humidité de stockage	-50°C ~ +60°C (-58°F ~ +140°F) / Moins de 90 % d'humidité relative
	Protection captage IP66, NEMA	4X
	Résistance au vandalisme IK10
Électrique	Tension d'entrée / Courant 24VCA 12VDC, PoE/EEE802.3af
	Consommation d'énergie	Max. 10.5W (24VAC), Max. 9W (12VDC), Max. 10W (PoE)Typique 8.9 W (24VAC), Typique 7.5 W (12VDC), Typique 8.6 W (PoE)
Mécanique	Couleur / Matériau Blanc(RAL-9003) / Aluminium
	Dimensions (0xH) 0101.97 x H401.8mm
	Poids 3,124g	3.126g	2,452g

vue Du proDuit

tno-4030t/4040t/4050t/4030tr/4040tr

Unité : mm (pouce)

tno-4041t/4051t/4041tr

Unite : mm (pouce)

résolution De proBlèmes

PROBLÈME SOLUTION
Lorsqu'un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Realtek. Instaiez le périphérique audio haute définition (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone.
Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-in sur Safari via HTTPS.	• Dans la fondre d'authentification contextuille affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance lors de la connexion à l'adresse IP du visualiseur Weo désigne". • Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivent" dans la lenêtre de message ci-dessous, appuyez sur la touche de commande – Q pour quitter le navigateur Safari puis recommencez et suivez les procédures indiquées ci-dessus.
Jo n'al pas accès à la caméra à partir d'un navigateur Internet.	• Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assuror que tous les câbles de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctament
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connexions de réseau.• Si la caméra est connectée par un réseau PPPoE, il est possible que le visionneur se déconnecte en raison de mauvaises conditions de réseau.
La caméra connectée au réseau n'est pas détectée dans le programme d'installateur IP.	• Désactiver les paramètres de pare-leu sur votre PC et chercher de nouveau la caméra.
Chevauchement d'images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidifusion unique au lieu d'actionsas différentes. Si une adresse unique est utilisés pour des caméras multiples, les images peuvent se chevaucher.
Aucune image n'apparaît.	• Si la méthode de transmission est configurée sur multidifusion, vérifier s'il y a un routeur qui prend en charge la multidifusion dans le LAN sur lequel la caméra est connectée.

PROBLÈME SOLUTION
La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic> <Profil vidéo>.
< Detection mvt > de l < Analyse > est réglé sur < Activer >, mais je ne reçois pas de notification par e-mail même quand un événement d'analyse s'est produit.	• Vérifiez les réglages selon la séquence suivante :A. Vérifier les réglages < Data et heure >B. L option < Detection mvt > doit être réglée sur < Activer >.C. Vérifier si l option < E-mail> ou menu < Config, evén. > est cochée avant utilisation.
Aucun signal n'est détecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarme.
Impossible d'effectuer un enregistrement sur la carte mémoire Micro SD.	• Vérifiez que la carte mémoire n'est pas défectueuse.
La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.	• Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formales sur d'aubres appareils n'est pas garanti sur cette caméra.• Formatez la carte mémoire à nouveau sous le menu <Configuration> → < Evénement> → < Stockage>.
Impossible d'enregistrer sur le système NAS.	• Assurez-vous que l'information enregistrée dans le système NAS soit correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valide.• L'dmot de passe du NAS est valide.• Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID ou NAS.• Los itons SMB/CIFS du NAS ne sont pas cochés.• L'adresse IP du NAS et celle de la caméra ont le même format.Ex: La valeur initiale du masque de sous-riseau du NAS et de la caméra est 255.255.255.0.SI l'adresse IP est 192.168.20.32, alors l'adresse IP ou NAS deviait être quelque part dans 192.168.20.1-192.168.20.255.• Vérifiez si vous avez tenté d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvogande.• Assurez-vous d'avoir utilisé l'equipement NAS recommande.

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvas fonctionnement. Cet équipement a été testé et se confirme aux limites relatives à un appareil numérique de classe A conformément à la partie 15 des Régamentations FCC. Ces limites sont élaborées pour faumir un dégré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiochenloques.

Le fonctionnement de cet équipement au sein d'une zone residentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de combor l'interférence à ses propres frais.

Hanwha Techwin se soucle de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RuHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Cs symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être letés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de sante publique, veiller séparer vos produits et accessoires usages des autres déchets. Vous favoriserer ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacler le magasin leur ayant vendu le produit ou à se renseigner autres des autoris locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacler leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchats professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte selective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres d'ochets ménagers. L'indication éventuelle ces symbolles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la sante humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

memo
