Caractéristiques techniques	Moniteur SHARP PN85TH1, 85 pouces, résolution 4K UHD (3840 x 2160), technologie LCD
Connectivité	Ports HDMI, DisplayPort, USB, RS-232C, RJ-45
Utilisation	Idéal pour les présentations, affichage dynamique, et utilisation en milieu professionnel
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware recommandée
Sécurité	Respect des normes de sécurité électrique, utilisation dans un environnement approprié
Informations générales	Garantie de 3 ans, support technique disponible, consommation énergétique optimisée

FOIRE AUX QUESTIONS - PN85TH1 SHARP

Comment connecter mon SHARP PN85TH1 à un ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI de votre ordinateur au port HDMI du moniteur SHARP PN85TH1. Assurez-vous que le moniteur est allumé et sélectionnez l'entrée HDMI correspondante.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu de la télécommande ou du moniteur. Utilisez les flèches pour naviguer vers les options de luminosité et de contraste et ajustez-les selon vos préférences.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le moniteur est bien branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez également d'appuyer sur le bouton d'alimentation pendant quelques secondes.

Comment résoudre les problèmes d'affichage flou ?

Assurez-vous que la résolution de votre ordinateur correspond à la résolution native du moniteur (3840 x 2160). Vérifiez également les câbles de connexion pour vous assurer qu'ils ne sont pas endommagés.

Le son ne fonctionne pas, que dois-je faire ?

Vérifiez que le volume du moniteur est réglé correctement et que le son n'est pas coupé. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont correctement connectés et alimentés.

Comment mettre à jour le firmware du SHARP PN85TH1 ?

Téléchargez la dernière mise à jour du firmware depuis le site officiel de SHARP. Suivez les instructions fournies pour transférer le fichier sur une clé USB, puis connectez la clé USB au moniteur et suivez les instructions à l'écran.

Puis-je utiliser le SHARP PN85TH1 comme écran tactile ?

Oui, le SHARP PN85TH1 est un moniteur interactif. Assurez-vous de connecter le câble USB fourni pour activer la fonction tactile et installez les pilotes nécessaires sur votre ordinateur.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Configuration' puis 'Réinitialiser'. Suivez les instructions pour rétablir les paramètres d'usine.

Le moniteur affiche un message d'erreur, que faire ?

Notez le message d'erreur affiché et consultez le manuel d'utilisation pour des indications sur sa signification. Si le problème persiste, contactez le support technique de SHARP.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Ne vaporisez jamais de liquide directement sur l'écran.

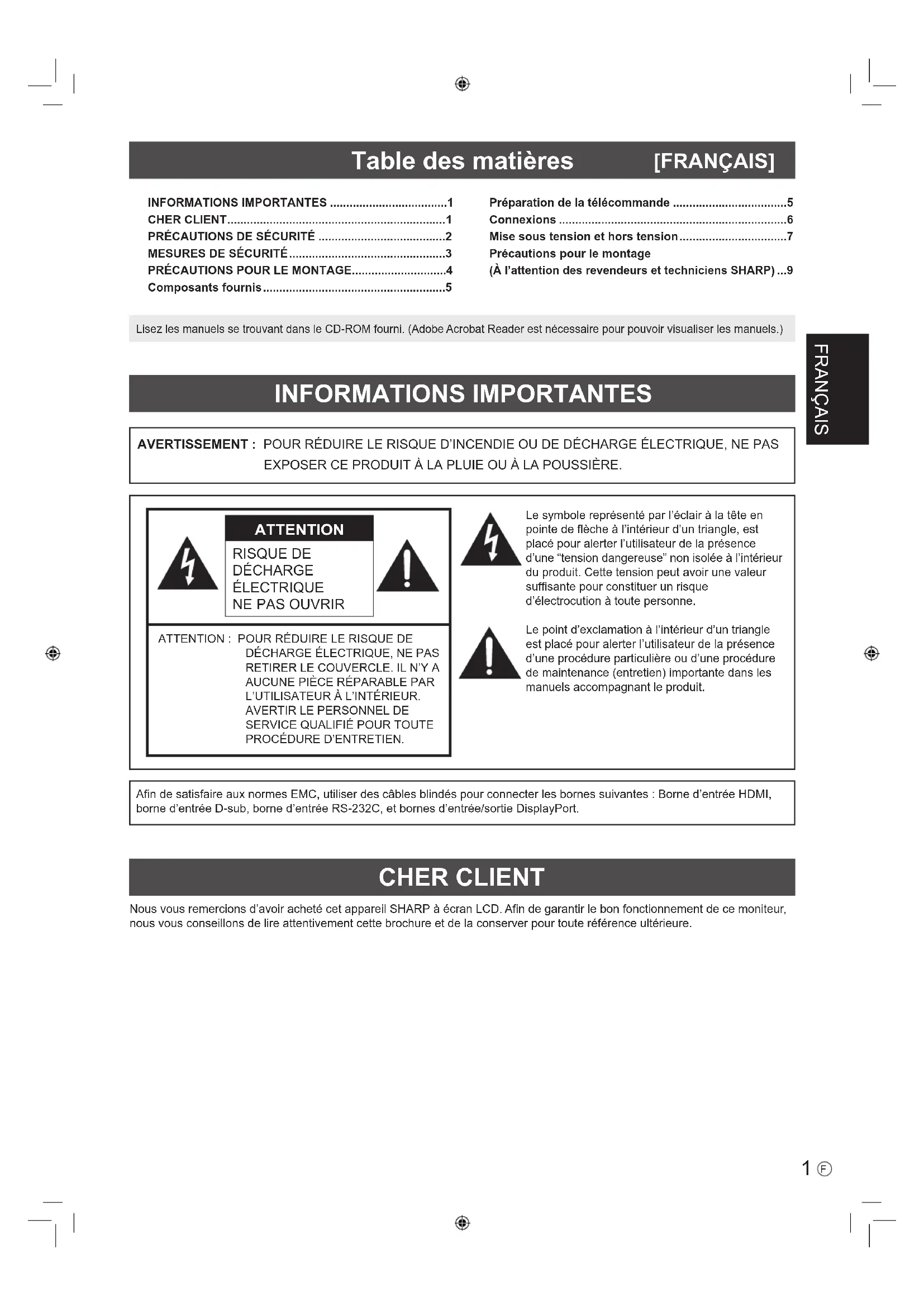

MODE D'EMPLOI PN85TH1 SHARP

Preparation de la télécommande 5

Connexions 6

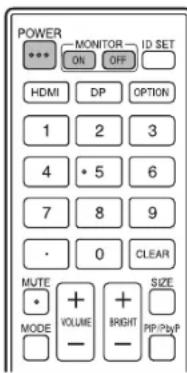

Mise sous tension et hors tension. 7

Précautions pour le montage

(À l'attention des revendeurs et techniciens SHARP) ...9

Lisez les manuels se trouvant dans le CD-ROM fourni. (Adobe Acrobat Reader est nécessaire pour pouvoir visualiser les manuels.)

INFORMATIONS IMPORTANTES

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE
DéCHARGE
ÉLECTRIQUE
NE PAS OUVIR

ATTENTION:POUR RÉDUIRE LE RISQUE DE
DéCHARGE ÉLECTRIQUE,NE PAS
RETIRER LE COUVERCLE.IL N'Y A
AUCUNE PIECE RÉPARABLE PAR
L'UTILISATEUR À L'INTÉRIEUR.
AVERTIR LE PERSONNEL DE
SERVICE QUALIFIÉ POUR TOUTE
PROCEDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle, est place pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d'un triangle est place pour alerter l'utiliser de la présence d'une Procedure particulière ou d'une Procedure de maintenance (entretien) importante dans les manuels accompagnant le produit.

Afin de satisfaire aux normes EMC, utiliser des cables blindés pour connecter les bornes suivantes : Borne d'entrée HDMI, borne d'entrée D-sub, borne d'entree RS-232C, et bornes d'entree/sortie DisplayPort.

CHER CLIENT

Nous you remercions d'avoir achet c t appareil SHARP a ecran LCD. Afin de garantir le bon fonctionnement de ce moniteur,
nous you conseillons de dire attentivement cette brochure et de la conserv pour toute reference ulterieure.

PRECAUTIONS DE SECURITE

L'électricité replit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégats matériels si elle n'est pas utilisée correctement. Cet apparéil a été concu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entrainer une décharge électrique et/ou un incendie. Afin d'eviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l' apparéil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lièr attentivement les précautions ci-dessous avant d'utiliser l' apparéil.

1. Lisez ces explications — Vous doivent comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.
2. Conservez cette brochure dans un endroit sur — Ces explications concernant la sécurité et le fonctionnement doivent etre conservées dans un endroit sur pour vous y reférer en cas de besoin.

3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent être strictement respectés.

4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.

5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur. N'utilise pas de linges sales. Cela risquerait d'endommager l'appareil.
6. Accessoires — N'utilisez pas d'accessoires non recommends par le fabricant, car cela pourrait provoquer des accidents.
7. Eau et humidité — N'utilisez pas cet apparéil prés de l'eau. N'installé pas le produit à un endroit où il pourrait receiveoir de l'eau. Évitez en particulier les emplacements sous les apparéils à vidange d'eau tels que les climatiseurs.
8. Ventilation — Des ouies et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvre pas et ne bouchez pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car cette pourrait obstruer les ouvertures de ventilation. Cet appleil n'est pas concu pour une installation encastrée; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adequate ne soit prévue et que les consignes du fabricant ne soient respectées.
9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.
10. L'écran utilisé dans ce produit est en verre et, par conséquent, il peut se brisser si l'appareil tombe ou s'il recoit un fort impact. Veillez à ne pas été blessé par les éclats de verre au cas où l'écran se romprait.
11. Surcharge — Ne surchargez pas les prises d'alimentation secteur ou les rallonges car cela peut entrainer un risque d'incendie ou d'électrocution.
12. Insertion de solides ou de liquides — N'introduisiez jamais des objets par les orifices de cet apparil, car ils pouraient provoquer une électrocution et/ou un court-circuit en touchant des pieces internes sous haute tension.

Pour la même raison, ne renversez jamais de l'eau ou un liquide sur l'appareil.

1. Entretien — N'essayez pas de réparer vous-même l'appareil. Le démontage des couvercles peut vous exposer à une haute tension ou à autres dangers. Confiez toute réparation à un personnel qualifié.
2. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégât sur le cordon ou la prise de courant.
b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil.
c. Exposition de l'appareil à la pluie ou à l'eau.
d. Fonctionnemental normal malgré une conformité aux explications du mode d'emploi.
Ne réglez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provquer des dégats qui nécessiteraient des réparations complexes par un technicien spécialisé.
e. Chute ou dégats subs par l'appareil.

f. Tout changement noitore ou situation anormale de l'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être replacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entrainer un incendie, une électrocution et/ou d'autres dangers.

2. Contrôles de sécurité — Àprous une intervention d'entretien ou de réparation, demandez au technicien de proceder à un contrôle pour être sur que l'appareil peut être utilisé en toute sécurité.

3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandaee par le fabricant.

4. Sources de chaleur — Tenez l'appareil à l'ecart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poëles et autres appareils dégantage de la chaleur (y compris les amplificateurs).

5. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causeer des corrosions dans l'équipment, des salissures aux mains ou abimer vos vêtements. Afin d'eviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées :

6. Utilisez seulement des piles prescrites.

7. Installé les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le département.
8. Ne mélangez pas des piles usagées avec des nuves.
9. Ne mélangez pas des piles de différents types. Les specifications de voltage des piles du même format peuvent varier.
10. Remplacez rapidement une pile épuisée par une nouvelle.

11. Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.

12. Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil plusôt que de le frottier et cherchez immédiatement un traitement Médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut cause une irritation de la peau ou des dommages à votre œil.

13. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangere qui pouraient provoquer directement la mort, des dommages corporels, des dommages physiques sévères ou d'autres déstructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système Médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.

14. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résultat des brûlures à basse température.
15. Ne modifiez pas ce produit.

AVERTISSEMENT :

Il s'agit d'un appeareil de classe A. Dans un environnement residentiel, cet appeareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

Un appeareil de CLASSE I doit etre raccorded a une prise de courant principal par une prise de terre.

RISQUE DE STABILITÉ

Un moniteur place sur un support instable est dangereux en raison des risques de chute qu'il presente. De nombreuses blessures, touchant en particulier les enfants, peuvent etre evitees en prerant quelques precautions simples :
- Utiliser les dispositifs de fixation tels que les supports muraux recommendés par le fabricant.
- Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.
- Verifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
- Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concené et le monitér à un support approprié.
- Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
- Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.
Cet equipement n'est pas destiné à etre utilise dans des endroits ou il peut y avoir des enfants laissés sans surveillance.

En particulier pour la sécurité des enfants

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.

• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme,URT sur un moniteur "plus grand que la normale". Il faut faire en sorte d'installer le moniteur la ou il ne peut pas ettre poussé, tire, ni basculé.

• Il faut faire en sorte de placer les fils et les cables connectés au moniteur de façon à ce que des enfants curieux ne puissant pas les tirer ni les saisir.

MESURES DE SECURITE

N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, ou le degré d'humidité est élevé, ou encore là où il pourrait se couter en contact avec de l'huile ou de la vapeur. Ne l'utilisez pas non plus dans un environnement contenant des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde azote, chlore, ammoniac, ozone, etc.). Cela pourrait provoquer un début d'incendie.
- Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun object tel que des agrafes et des trombones ne penètre dans le moniteur, car cela pourrait provoquer un début d'accordance ou un choc électrique.
- N'installez pas le moniteur au dessus des objets instables ou dans des endroits peu surs. Faites attention que le moniteur ne receive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbuter peut l'endommager.
- N'utilisez pas le moniter à proximé d'un apparéil de chaffeug ou dans des endroits où la température est élevé, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
- N'utilisez pas le monitér dans des endroits exposés directement à la lumière du soleil. Il y a risque de déformation et de dysfonctionnement du coffret de l'appareil si le monitér est utilisé à la lumière directe du soleil.
- Veiliez à nettoyer féquèment la poussière et les débris accumulés sur les ouvertures de ventilation.
L'accumulation de poussiere sur les ouvertures de ventilation ou a l'intérieur du moniteur risque d'entrainer une surchauffe, un incendie ou un dysfonctionnement. Faites nettoyer l'intérieur du moniteur par un revendeur SHARP ou un centre de services autorisé.
- La prise d'alimentation secteur doit être installée pres de l'équipement et être facilement accessible.

• Durée de fonctionnement en continu et garantie.
  Ce produit est concu pour une utilisation quotidiennée maximale de 16 heures. Une'utilisation en continu supérieure à 16 heures par jour n'est pas couverte par la garantie.
• Ne faites pas fonctionner l'écran avec un objet rigide ou pointu tel qu'un ongle ou un crayon.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un choc électrique.
• Ne branchez pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entrainer une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risque un chocolé électric.
• Debranchez le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentative pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veulille prendre contact avec le service après-vente et suivre ses recommendations.

Le LAN sans fil

• Ce moniteur ne peut être utilisé que dans le pays ou la région où vous l'avez acheté.
• Les chaînes et les fréquences pouvant être utilisées pour le LAN sans fil variant selon le pays et selon la région.
• Reglez "Wireless Region" selon votre région. (Voir le GUIDE DU LOGICIEL.)

PRECAUTIONS POUR LE MONTAGE

• Ce produit est destiné à être utilisé en interieur.
• Un support de montage conforme aux specifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur/agree par SHARP. Vous ne doivent jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation.
• Utilisez le moniteur perpendicular à la surface horizontale. Si nécessaire, vous pouvez incliner le moniteur de 20 degrés vers le haut au maximum.
• Lorsque vous utilisez le PN-85TH1 incline vers le haut depuis la position perpendicular par rapport à une surface plane, contactez un revendeur agreeé par SHARP car il existe des conditions de montage spécifique.
  Lorsque you déplacez le moniteur, assurez-vous de le tenir par les poignées ou par les parties indiquées dans ci-dessous. Ne le saisissez pas par l'écran ou le plateau. Cela risque d'endommager le produit, provoquer une panne ou des blessures.

• Ce moniteur doit être utilisé sous une température ambiente entre 5^ et 35^ . Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

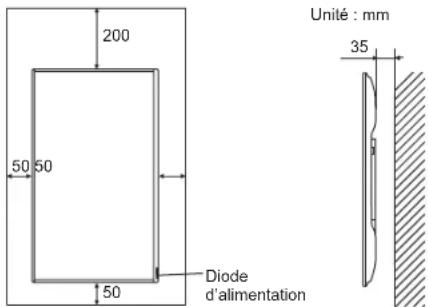

Pour le moniteur dans une direction horizontale

Pour le monitre dans une direction verticale

• S'il s'avere difficile de laisser un espace suffisant pour une raison quelconque, telle que I'installation du moniteur dans logement ou le montage cote a cote de plusieurs apparreils, ou lorsque la temperature ambiente risque de se situer en dehors de la plaque 5^ à 35^ , installez un ventilateur ou prenez d'autres mesures pour maintainir la temperature ambiente dans les limites de la plaque requise.

• Lors de l'installation de deux moniteurs ou plus côte à côte, laissez un espace d'au moins 5 mm ajuster de chacun d'eux pour éviter une pression sur l'appareil ou la structure adjacente du fait de l'expansion thermique.

• La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommendés par SHARP. Lorsque c'est le cas, veuilles vérifier la température de fonctionnement des accessoires additionnels.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'éleve, ceci pourrait cause un dysfonctionnement.
• Ne placez le moniteur sur un équipement qui dégage de la chaleur.
• N'utilise pas le produit à des endroits où l'unité est exposée aux rayons directs du soleil ou à un autre éclairage puissant. comme ce produit fonctionne avec des rayons infrarouges, une telle lumière risque de causeurs des dysfonctionnements.
• Lorsque vous utilisez plusieurs moniteurs à proximé l'un de l'autre, assurez vous que les transmetteur/recepteur infrarouge ne se parasitant pas.
• Respectez la condition suivante quand vous installez le monitateur dans la direction verticale. Le non respect de cette condition peut cause des dysfonctionnements.
• Installez le monitueur de manière que la diode d'alimentation soit située en bas.
• Reglez PORTRAIT/LANDSCAPE INSTALL dans le menu MONITOR sur PORTRAIT. (Voir le MODE D'EMPLOI.)

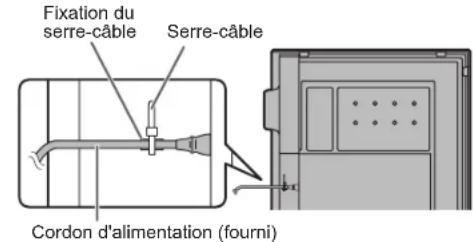

• Veillez à accrocher le cordon d'alimentation (fourni) sur la fixation du serre-cable située à l'aide du serre-cable. Lorsque vous accrochez le cordon d'alimentation, veillez ane pas exercer une force excessive sur la borne du cordon d'alimentation. Ne pliez pas excessivement le cordon d'alimentation.

Utilisez l'autocollant vertical quand vous installez le moniteur dans une direction verticale.

Inclinaison vers l'arriere

• Lorsque vous utilise ce moniteur incliné de plus de 20 degrès vers le haut depuis la position perpendicular par rapport à une surface plane, contactez un revendeur agréé par SHARP car il existe des conditions de montage spécifique.

Respecter les consignes suivantes. Le non-respect des consignes qui suivent peut être responsable d'un mauvais fonctionnement.

• Ce moniteur peut être incliné de 45 degrés vers le haut au maximum.

• Reglez BACKWARD TILT INSTALLATION dans le menu MONITOR sur ON. (Voir le MODE D'EMPLOI.)

• Utiliser ce moniter à la température ambiente entre 5^ et 30^ . Laisser un espace libre d'au moins 200 mm entre le moniter et le plancher ou toute autre surface de montage et les objets environnants pour éviter une accumulation de chaleur à l'intérieur. S'il s'avéré difficile de laisser un espace suffisant ou si la température ambiente risque de se situer en dehors de la plage 5^ à 30^ , installez un ventilateur ou prenez d'autres mesures pour maintainir la température ambiente dans les limites de la plage requise.

• Ne pas appuyer trop fort sur l'écran ou lui faire subir des chocs.

Composants fournis

Si un composant venait à manquer, veuillez contacter votre revendeur.

Moniteur a cristaux liquides : 1

Télécommande:1
Serre-cable:2

□ Serre-cable (type de fixation) : 3

Cordon d'alimentation
- Pile du format R03 (format "AAA"): 2
□ CD-ROM (Utility Disc pour Windows) : 1
Licence du SHARP Display Connect : 1
Manuel d'Installation (ce manuel) : 1

Fiche de caractéristiques
Stylet:1 (PN-85TH1:2)
□Gomme:1

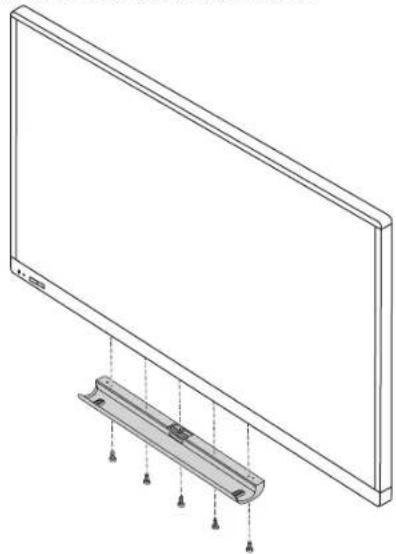

Plateau:1
Capot de la clé USB / carte SD : 1

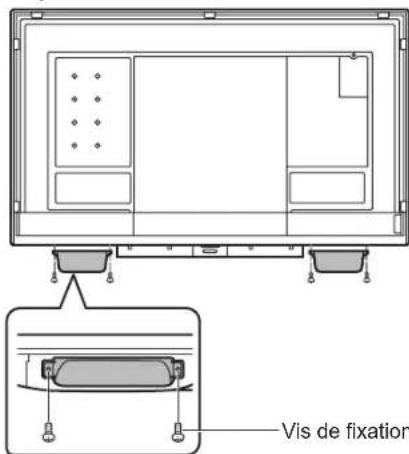

□ Cache de haut-parleur : 2
Support de laamera : 1
Vis de montage de plateau, Vis de fixation du cache de haut-parleur (M3x10):9
Vis de la support de laamera (M3x5): 2
Vis de fixation du capot de la clé USB / carte SD (vis moletée): 1
Vis de laamera (filetage en 2,5 cm):1
Antenne LAN sans fil : 2
Cable USB:1

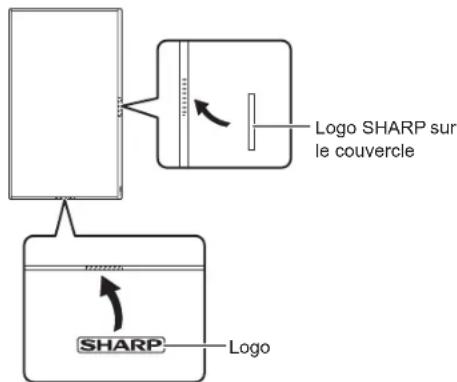

□ Autocollant vertical (Logo) : 1
Logo SHARP sur le couvercle : 1

Placez cet autocollant sur le logo SHARP pour le couvir.

• SHARP Corporation détient les droits d'auteur du programme de l'Utility Disc. Veuillez ne pas le reproduce sans autorisation de la société.
• Pensez à votre environnement!

Ne pas jeter les piles avec les ordures menagères; la mise au rebut des piles exige un traitement spécial.

Préparation de la télécommande

1. Placer votre doigt sur la piece marquee d'un , puis tirer pour enlever le couvercle.
2. Reportez-vous aux instructions dans le compartment et inserez les piles fournies (R03 (format "AAA") x 2) avec leurs pôles positifs (+) et négatifs (-) orientés correctement.
3. Refermer le capot.

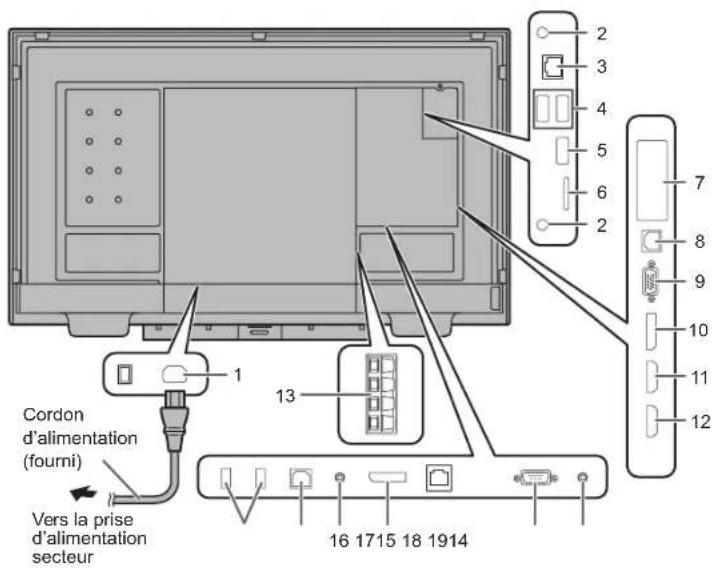

Connexions

Attention

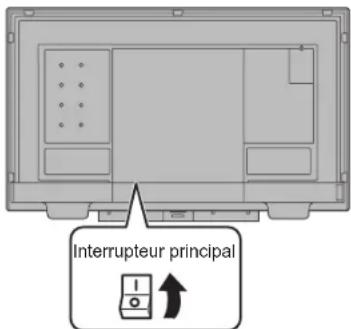

Veillez a bien metre hors tension l'interrupteur principal puis debranche la prise de l'alimentation secteur avant de connecter ou de déconnecter les cables. Lisez également le manuel de l'équipment à connecter.
Veillez a ne pas confondre la borne d'entree avec la borne de sortie quand vous connectez les cables. En confondant les cables branches aux bornes d'entree et de sortie, vous pouze causer des dysfonctionnements et d'autres problemes.

1. Borne d'entree secteur
2. Borne de l'antenne LAN sans fil
3. Borne LAN
4. Port USB (compatible USB 3.0)
5. Port USB (compatible USB 2.0)
6. Fente pour carte microSD
7. Logement d'extension
8. Borne TOUCH PANEL1
   (pour écran tactile)
9. Borne d'entrée D-Sub
10. Borne d'entrée DisplayPort
11. Borne d'entrée HDMI1
12. Borne d'entrée HDMI2
13. Bornes du haut-parleur externe
14. Hub USB (pour ordinateur)
    (compatible USB 2.0)
15. Borne TOUCH PANEL2 (pour écran tactile)
16. Borne de sortie audio
17. Borne de sortie DisplayPort
18. Borne d'entree RS-232C
19. Borne d'entree audio

Conseils

• Réglez la borne d'entrée audio utilisée pour chaque mode d'entrée dans AUDIO SELECT du menu SETUP . Les réglages par défaut sont indiqués ci-dessous.

Mode d'entrée Borne d'entrée audio (paramètre d'origine)
DisplayPort Borne d'entrée DisplayPort
HDMI1 Borne d'entrée HDMI1
HDMI2 Borne d'entrée HDMI2
D-SUB Borne d'entrée audio

Pour utiliser l'écran tactile avec un ordinateur connecté à la borne d'entrée video sur ce moniter, vous doivent connecter la borne TOUCH PANEL1 sur le côte à l'ordinateur à l'aide du cable USB fourni et installer le Touch pen Management Tool sur l'ordinateur à partir du CD-ROM fourni. (Paramètre d'origine)
- Pour utiliser la borne TOUCH PANEL2 en bas, changez le réglage de la borne utilisé dans TOUCH INPUT SELECT dans le menu SETUP sur TOUCH PANEL2.
- Installez Pen Software à partir du CD-ROM fourni. Une fois le Information Display Downloader installé, vous pouvez consulter et télécharger les dernières versions des logiciels. Pour installer le logiciel, reportez-vous au manuel de chacun. Les programmes de configuration de Touch Viewing Software et de SHARP Display Connect peuvent etre telecharges a l'aide de Information Display Downloader.
- Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
- DisplayPort est une marque déposée de Video Electronics Standards Association.
Adobe, Acrobat, et Acrobat Reader sont des marques déposées ou des marques commerciales de Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
- Google et Android sont des marques commerciales ou des marques déposées de Google LLC.
VESA est une marque déposée ou une marque commerciale de Video Electronics Standards Association aux États-Unis et/ou dans d'autres pays.
- Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les companies respectives.

Mise sous tension et hors tension

Attention

• Mettez sous tension le moniteur d'abord avant de mettre sous tension l'ordinateur ou l'équipement de lecture.
• Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes. Un court intervalle peut entraîner un dysfonctionnement.

Mise sous tension de l'interrupteur principal

Attention

• La mise sous/hors tension doit être effectue à l'aide de l'interrupteur principal. Ne branchez/debranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur principal est en position marche.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

Mise sous/hors tension

Appuyez sur le bouton POWER pourmettre sous/hors tension.

Vous pouvez également mesure sous/hors tension en appuyant sur le bouton MONITOR ON/bouton MONITOR OFF de la télécommande.

État État du moniteur
Allumé en bleu Power en positiion marche
Allumé en orange	Power en position arrêt (mode veille)
Clignotement en bleu	Mode attente du signal d'entrée

Conseils

• Vous pouvez régler le mode d'entrée qui s'affiche après le démarrage. Réglez sur START INPUT MODE dans le menu SETUP .

Attention

• Lors de la mise hors tension, toutes les données de Direct Drawing for Android sont perdues.
  Si Direct Drawing for Android est en cours d'exécution, un message apparaitra. Sauvegardez toutes les données dont vous avez besoin.
• Si le moniteur sera mis hors tension par SCHEDULE , OFF IF NO OPERATION , la commande RS-232C ou la commande LAN, sauvegardez toutes les données dont vous ave besoin à l'avance. L'appareil se mettra hors tension même s'il reste des données non sauvégardées. (Les données seront perdues.)

■Opérations après la première mise sous tension

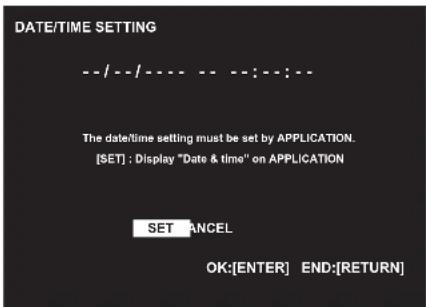

Lors de la première mise sous tension, l'écran de réglage de la date/de l'heure apparait.

1. Sélectionnez "SET" .

Le mode d'entrée passera sur APPLICATION et l'écran "Date & time" apparait.

1. Sélectionnez "Set date" .

1. Reglez la date et selectionnez "OK".

L'écran "Date & time" apparait.

1. Sélectionnez "Set time" .

1. Reglez l'heure et selectionnee "OK".

L'écran "Date & time" apparait.

1. Appuyez sur le bouton RETURN de la télécommande.

Il s'agit de I'écran d'accueil lorsque le mode d'entrée est APPLICATION.

Pour plus d'informations sur le mode APPLICATION, reportez-vous au Guide du logiciel.

Assurez-vous que la date et l'heure sont régées.

Conseils

Lhorloge est alimentee par la batterie interne.
- Si vous avez déjà régèle l'heure, mais que l'écran de réglage de la date/de l'heure apparait lors de la mise sous tension, alors la batterie est déchargeée. Àprous avoir remplace la batterie interne, réglez la date et l'heure.
- Contactez votre revendeur SHARP ou un centre de services autorisé pour le remplacement de la batterie interne.
- Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur)
- La batterie initiale a ete inseree en usine avant expedition, elle risque dont etre epuisee avant la fin de sa durree de vie normale.

Précautions pour le montage (À l'attention des revendeurs et techniciens SHARP)

• L'installation, le démontage ou le déplacement du moniteur doit être fait par 4 personnes ou plus. (PN-65TH1 : au moins 2 personnes.)
• Veillez à utiliser un support mural concu ou prévu pour la fixation du moniteur.
• Ce monitour est prevu pour etre instalé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer nécessaire pour certains materiaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation.
• Le mur sur lequel ce moniteur et le support doit être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le mieux en fonction du matériel et de la structure.
  Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l'épaisseur du support de montage.

N'utilisez pas de tournevis a percussion.
Lorsque you deplacez le moniteur, assurez-vous de te tener par les poignees ou par les parties indiquees dans ci-dessous. Ne le saisissez pas par I'ecran ou le plateau. Cela risque d'endommager le produit, provoquer une panne ou des blessures.

Si you deze poser temporairement le moniteur sur une table ou une autre surface pendant I installation, etalez un chiffon doux epais sur la table afin d'eviter d'endommager l'ecran et la table.
- Avant de remballer ou de ranger le moniteur, retirez le plateau et les caches des haut-parleurs.
- Àpres le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
- N'utilise pas de trous de vis autres que les trous de vis pour les supports de montage et situés à l'arrière du moniteur, pour l'installation.
Lorsque you utilise ce moniteur incline de plus de 20 degrs vers le haut depuis la position perpendicular par rapport a une surface plane, contactez un revendeur agree par SHARP car il existe des conditions de montage specifiques.

Fixation du plateau

Fixez le plateau en utilisant 5 vis de montage de plateau (M3x10) (fournies).

Fixation du cache de haut-parleur

Si you prévoyez d'utiliser le moniteur avec l'orientation verticale, le cache de haut-parleur n'est pas utilisé.

Indices

[ESPANOL]

Le sousigné, Sharp, déclare que l'équipment radiélectrique du type MONITEUR LCD PN-65TH1/PN-75TH1/PN-85TH1 est conforme à la directive 2014/53/UE.
Le texte complét de la déclaration UE de conformité est disponible à l'adresse internet suivant:

Plage de frquence: 2400 MHz à 2483,5 MHz / 5150 MHz à 5350 MHz / 5470 MHz à 5725 MHz

Puissance de transmission sans fil: Moins de 20 dBm / 23 dBm / 30 dBm (PIRE)
