Tipo de producto	Monitor LCD
Marca	Sharp
Modelo	PN85TH1
Tamaño de pantalla	85 pulgadas (diagonal)
Resolución	3840 x 2160 píxeles (4K UHD)
Tecnología de pantalla táctil	Sí, con lápiz y borrador incluidos
Conectividad de video	HDMI (x2), DisplayPort (entrada/salida), D-Sub
Conectividad de audio	Entrada de audio, salida de audio, altavoces externos
Conectividad de red	LAN (Ethernet), Wi-Fi (antenas incluidas)
Puertos USB	USB 3.0, USB 2.0, hub USB
Otros puertos	RS-232C (control serie), ranura microSD, compartimento de expansión
Alimentación	100-240 V CA, 50/60 Hz (cable de alimentación incluido)
Consumo eléctrico	Aproximadamente 400 W (típico)
Peso	Aproximadamente 60 kg (con soporte)
Dimensiones (An x Al x Pr)	Aproximadamente 190 x 110 x 10 cm (sin soporte)
Montaje en pared	Compatibilidad VESA (tornillos M6, profundidad según soporte)
Mantenimiento	Limpiar con un paño seco, desconectar antes de limpiar
Temperatura de funcionamiento	5 a 35 °C
Funciones especiales	Direct Drawing for Android, SCHEDULE, modo de espera automático
Accesorios incluidos	Control remoto, pilas, CD-ROM, cable USB, lápices, borrador, cubierta, antenas

Preguntas frecuentes - PN85TH1 SHARP

¿Qué cables usar para conectar fuentes de video?

Use cables blindados para las conexiones HDMI, DisplayPort, D-Sub y RS-232C para cumplir con las normas EMC.

¿Cómo instalar el monitor en orientación vertical?

Instale el monitor de modo que el LED de alimentación esté en la parte inferior, luego ajuste PORTRAIT/LANDSCAPE INSTALL en el menú MONITOR a PORTRAIT. Use la pegatina vertical incluida.

¿Puedo usar un cable alargador?

No, no use un alargador. Enchufe directamente el cable de alimentación en un tomacorriente adecuado para evitar el riesgo de sobrecalentamiento o incendio.

¿Cómo limpiar la pantalla de forma segura?

Desconecte primero el aparato del tomacorriente. Use un paño seco y suave. No use detergentes líquidos o en aerosol, y evite paños sucios.

¿Cómo configurar la pantalla táctil con una computadora?

Conecte el terminal TOUCH PANEL1 a la computadora con el cable USB incluido, luego instale Touch Pen Management Tool desde el CD-ROM. Para usar el terminal TOUCH PANEL2, modifique el ajuste en SETUP.

¿Se puede usar el monitor en exteriores?

No, este producto está diseñado solo para uso en interiores. No lo exponga a la lluvia, humedad o luz solar directa.

¿Qué hacer si el control remoto no funciona?

Primero verifique las pilas: inserte dos pilas R03 (AAA) respetando las polaridades. Si el control remoto sigue sin funcionar, aleje las fuentes de luz infrarroja parásitas.

¿Qué mantenimiento para las pilas del control remoto?

Use solo pilas recomendadas, reemplácelas rápidamente si hay fugas, y retírelas si el control remoto no se usa por mucho tiempo. En caso de contacto con el líquido, enjuague abundantemente.

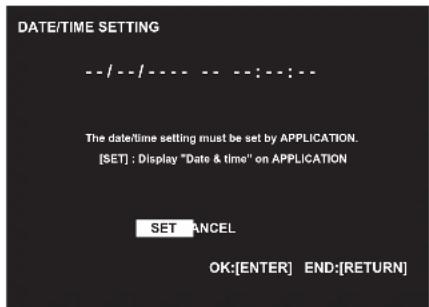

¿Cómo ajustar la fecha y hora al encender por primera vez?

Después del primer encendido, aparece la pantalla de ajuste. Seleccione SET, luego ajuste la fecha y hora mediante las opciones Set date y Set time. Confirme con OK.

El monitor es pesado, ¿cómo moverlo de forma segura?

Para el PN85TH1, prevea al menos 4 personas. Sostenga el monitor por las asas o las partes indicadas. Nunca agarre la pantalla o la placa. Para el montaje en pared, llame a un profesional autorizado de Sharp.

MANUAL DE USUARIO PN85TH1 SHARP

MANUAL DE INSTALACIÓN

INFORMACIÓN IMPORTANTE. 1 ESTIMADO CLIENTE DE SHARP PRECAUCIONES DE SEGURIDAD 2 INSTRUCCIONES DE SEGURIDAD 3 PRECAUCIONES DE MONTAJE. 4 Componentes suministrados 5

Preparación de la Unidad de control remoto. 5 Conexiones 6 Encendido/apagado 7 Precauciones de montaje para distribuidores y técnicos de servicio de SHARP) ...9

Lea los manuales que se encuentran en el CD-ROM provisto. (Se necesita Adobe Acrobat Reader para ver los manuales).

INFORMACIÓN IMPORTANTE

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

RIESGO DE DESCARGAS ELÉCTRICAS NO ABRIR

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA TAPA. EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. SOLICITE CUALQUIER REPARACIÓN A UN TÉCNICO DE SERVICIO CALIFICADO.

El símbolo del rayo con cabeza de flecha dentro de un triángulo está concebido para avisar al usuario de la presencia de "tensión peligrosa" sin aislamiento en el interior del producto que podrá ser de magnitud suficiente para constituir un riesgo de descargas eléctricas a las personas.

El símbolo de exclamación dentro de un triángulo está concebido para avisar al usuario de la presencia de instrucciones importantes de uso y mantenimiento (servicio) en la documentación que acompaña al producto.

Para mantener la conformidad con la normativa sobre compatibilidad electromagnética (EMC), utilice cables blindados para la conexión a los siguientes terminales: terminal de entrada HDMI, terminal de entrada D-sub, terminal de entrada RS-232C y terminales de entrada/salida DisplayPort.

ESTIMADO CLIENTE DE SHARP

Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto.

PRECAUCIONES DE SEGURIDAD

La electricidad se emplea para muchas funciones útiles, pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. No obstante, el uso inadecuado podrá tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la vida de servicio del producto LCD, lea atentamente las siguientes precauciones antes de usar el producto.

1. Lea las instrucciones: todas las instrucciones operativas deben leerse y comprenderse antes de utilizar el producto.
2. Mantenga este manual en un lugar seguro: estas instrucciones de seguridad y operativas deben guardarse en un lugar seguro para referencia futura.
3. Tenga en cuenta las advertencias: todas las advertencias e instrucciones del producto deben observarse estrictamente.
4. Respete las instrucciones: deberán respetarse todas las instrucciones operativas.
5. Limpieza: desenchufe el cable de alimentación de la toma de corriente antes de limpiar el producto. Utilice un paño seco para limpiar el producto. No emplee limpiadores líquidos ni aerosoles. No utilice paños sucios. Si lo hace, podría dañar el producto.
6. Accesorios: no utilice accesorios no recomendados por el fabricante. El empleo de accesorios inadecuados podrá provocar accidentes.
7. Agua y humedad: no utilice el producto cerca del agua. No instale este producto en lugares donde pueda producirse salpicaduras de agua. Preste especial atención a equipos que drenen agua, por ejemplo los de aire acondicionado.
8. Ventilación: los respiraderos y otras ranuras de la caja están diseñados para ventilación.

No cubra ni bloquee dichos respiraderos y ranuras, ya que la ventilación insuficiente podría provocar sobrecalentamiento y/o acortar la vida operativa del producto. No coloque el producto sobre un sofá, una alfombra u otras superficies similares, ya que se podrían bloquear las ranuras de ventilación. No coloque el producto en un lugar cerrado como, por ejemplo, una librería o una estantería, a menos que se proporcione una ventilación adecuada o se respeten las instrucciones del fabricante. 9. Protección del cable de alimentación — Los cables de alimentación deben ubicarse adecuadamente para evitar que las personas tropiecen con ellos o que los objetos descansen sobre estos. 10. La pantalla usada en este producto está hecha de vidrio. Consiguientemente, podrá romperse si el producto cae al suelo o recibe un golpe. Tenga cuidado de no herirse con pedazos de vidrio roto en caso de que se rompa la pantalla. 11. Sobrecarga — No sobrecargue las tomas de corriente ni los cables alargadores o regletas. La sobrecarga podrá provocar incendios o descargas eléctricas. 12. Introducción de objetos y líquidos - No inserte nunca objetos en el producto a través de los respiraderos o las ranuras de ventilación. El producto tiene altas tensiones en su interior y la inserción de objetos podrá provocar descargas eléctricas y/o cortocircuitar los componentes internos.

Por la misma razón, no derrame agua o líquidos sobre el producto.

1. Servicio — No intente reparar usted mismo el producto. La retirada de las tapas podrá exponerle a alto voltaje y otras circunstancias peligrosas. Solicite la reparación a un técnico de servicio calificado.
2. Reparación — Si se produjeran situaciones especiales siguientes, desenchufe el cable de alimentación de la toma de corriente y solicite la reparación a un técnico de servicio calificado.

a. Cuando el cable de alimentación o el enchufe estén dañados. b. Cuando se haya derramado un líquido sobre el producto o hayan caído objetos al interior del producto. c. Cuando se haya expuesto el producto a la lluvia o al agua. d. Cuando el producto no funciona correctamente según lo descrito en las instrucciones operativas. No toque ningún control, ya que un trabajo importante de ajuste por parte de un técnico calificado puede ser necesario. e. Cuando el producto haya caído al suelo o se haya dañado. f. Cuando el producto presente un estado anormal. Cualquier anormalidad perceptible en el producto indicará que este necesita servicio.

1. Repuestos — En caso de que el producto necesite repuestos, asegúrese de que el técnico de servicio utilice las piezas de sustitución especificadas por el fabricante, o unas con las mismas características y rendimiento que las piezas originales. El uso de piezas no autorizadas podrá tener como resultado incendio, descargas eléctricas y/u otros daños.
2. Comprobaciones de seguridad: tras la finalización del trabajo de servicio o reparación, solicite al técnico de servicio que lleve a cabo comprobaciones de seguridad para asegurar que el producto se encuentra en perfectas condiciones de funcionamiento.
3. Montaje mural: cuando monte el producto sobre una pared, asegúrese de instalarlo de acuerdo con el método recomendado por el fabricante.
4. Fuentes de calor: mantenga el producto alejado de fuentes de calor como radiadores, calentadores, estufas y otros productos que generen calor (incluyendo amplificadores).
5. Pilas: el uso incorrecto de las pilas podría causar la explosión o ignición de las mismas. Las fugas de las pilas pueden oxidar el equipo y ensuciarle las manos o la ropa. Para evitar estos problemas, asegúrese de observar las siguientes precauciones:
6. Utilice únicamente las pilas especificadas.
7. Instale las pilas con la polaridad apropiada de las mismas (+) y (-) de acuerdo con las indicaciones del compartimento.
8. No mezcle pilas viejas y nuevas.
9. No mezcle pilas de distintos tipos. Las especificaciones de voltaje de pilas con la misma forma pueden variar.
10. Sustituya las pilas gastadas por unas nuevas a la mayor brevedad.
11. Extraiga las pilas si no piensa utilizar el control remoto durante un periodo de tiempo prolongado.
12. Si el líquido de pilas con fugas entra en contacto con la piel o la ropa, lave inmediatamente con agua abundante. Si le entra en los ojos, láveselos abundantemente sin frotar y acuda inmediatamente al médico. El contacto de líquido de las pilas con los ojos o la ropa podrá causar irritación de la piel o daños oculares.
13. El monitor no debe instalarse en lugares con riesgos o peligros fatales que pudieran provocar directamente la muerte, lesiones personales, daños físicos graves u otros; incluyendo control de reacción nuclear en instalaciones nucleares, sistemas médicos de soporte vital y control de lanzamiento de misiles en sistemas armamentísticos.
14. No permanezca en contacto durante periodos prolongados de tiempo con componentes del producto que se recalienten. Podrían producirse quemaduras de baja temperatura.
15. No modifique este producto.

ADVERTENCIA:

Este es un producto Clase A. En un entorno doméstico este producto puede causar interferencias de radio, en cuyo caso será necesario que el usuario adopte las medidas pertinentes.

Un dispositivo de fabricación Clase I debe conectarse a una toma de corriente principal con una unión a tierra.

RIESGO DE ESTABILIDAD

Si el monitor no se coloca en una ubicación lo suficientemente estable, podrá resultar potencialmente peligroso debido al riesgo de caída. Muchas lesiones, especialmente a los niños, pueden evitarse adoptando precauciones sencillas como pueden ser:

• Utilizar dispositivos de fijación como pueda ser soportes de montaje mural recomendados por el fabricante.
• Emplear únicamente muebles que puedan soportar de forma segura el monitor.
• Asegurarse de que el monitor no sobresale del borde del mueble que sirve de apoyo. No colocar el monitor sobre muebles altos (por ejemplo, armarios o librerías) sin anclar el mueble y el monitor a un soporte adecuado. No colocar los monitores sobre paños u otros materiales ubicados entre el monitor y el mueble de apoyo.
• Educar a los niños sobre los peligros de trepar a los muebles para llegar al monitor o a sus controles.
• Este equipo no es adecuado para su uso en lugares en los que sea probable que los niños puedan estar sin la supervisión de un adulto.

Especialmente para la seguridad de los niños

• No coloque el monitor sobre muebles que se puedan usar como peldaños, como por ejemplo los cajones de una cómoda.
• Recuerde que los niños se pueden agitar cuando ven un programa, especialmente en un monitor en el que las cosas se ven "más grandes que en la vida real". Deberá tenerse cuidado de colocar o instalar el monitor en lugares en los que no se pueda empujar, mover o tirar al suelo.
• Deberá procurarse enrutar todos los cables conectados al monitor de modo que los niños curiosos no puedan tirar de ellos ni agarrarlos.

INSTRUCCIONES DE SEGURIDAD

• No emplee el monitor en lugares con un nivel elevado de polvo o humedad ni donde este pueda entrar en contacto con aceite o vapor. Tampoco lo utilice en un entorno en el que haya gases corrosivos (dióxido de azufre, sulfuro de hidrógeno, dióxido de nitrógeno, cloro, amoniaco, ozono, etc.), ya que esto podrá provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua ni otros líquidos. Asegúrese de no introducir en el monitor objetos como pueden ser clips o chinchetas, ya que esto podrá causar incendios o descargas eléctricas.
• No coloque el monitor encima de objetos inestables ni en lugares inseguros. No permita que el monitor reciba golpes fuertes ni que vibre demasiado. La caída o pérdida de equilibrio del monitor podrá dañarlo.
• No utilice el monitor cerca de aparatos de calefacción ni en lugares donde puedan existir temperaturas elevadas, ya que esto podría conducir a la generación de calor excesivo y provocar un incendio.
• No utilice el monitor en lugares en los que pueda estar expuesto a la luz solar directa. Existe riesgo de que la caja se deforme o de que se produzca un fallo de funcionamiento si se usa el monitor bajo la luz solar directa.
• Asegúrese de limpiar periódicamente el polvo y la suciedad adheridos a los respiraderos. Si se acumula polvo en los respiraderos o en el interior del monitor, puede producirse recalentamiento excesivo, un incendio o fallos de funcionamiento.

• La toma de corriente debe estar instalada cerca del equipo y ser accesible fácilmente.
• Tiempo de funcionamiento continuado y garantía. Este producto ha sido diseñado para un uso diario máximo de 16 horas. La garantía no cubrirá un uso continuado que sobrepase las 16 horas al día.
• No use la pantalla con un objeto puntiagudo o duro como una uña o lápiz.

Cable de alimentación

• Emplee únicamente el cable de alimentación suministrado con el monitor.
• No dañe el cable de alimentación ni coloque objetos pesados sobre él. No lo estire ni lo doble excesivamente. Tampoco añada cables alargadores ni regletas. Si el cable se daña, podrán producirse incendios o descargas eléctricas.
• No utilice el cable de alimentación con una regleta. La adición de un cable alargador o una regleta podría causar un incendio por sobrecalentamiento.
• No retire ni inserte el enchufe con las manos mojadas. Podrían producirse descargas eléctricas.
• Desenchufe el cable de alimentación si no piensa utilizar el equipo durante un periodo de tiempo prolongado.
• No intente reparar el cable de alimentación si este está roto o no funciona adecuadamente. Solicite la reparación al representante de servicio autorizado.

LAN inalámbrica

• Este monitor no puede utilizarse en un país o una región que no sea donde fue adquirido.
• Los canales y las frecuencias que se pueden usar para la LAN inalámbrica varían según el país y la región.
• Defina "Wireless Region" como corresponda según su región. (Véase la GUÍA DE SOFTWARE.)

PRECAUCIONES DE MONTAJE

• Este producto es para uso en interiores.
• Se requiere un soporte de montaje en conformidad con las especificaciones VESA.
• Este monitor es pesado. Por consiguiente, consulte a su distribuidor antes de instalar, desinstalar o trasladar el monitor.
• El montaje mural del monitor requiere un soporte especial y el trabajo deberá ser efectuado por un distribuidor autorizado de SHARP. Nunca deberá intentar realizar este trabajo usted mismo. Nuestra empresa no se hace responsable en caso de accidentes o lesiones causados por un montaje o una manipulación inadecuados.
• Utilice el monitor perpendicular a una superficie nivelada. Si fuera necesario, el monitor podría inclinarse un máximo de 20 grados hacia arriba.
• Si utiliza el PN-85TH1 inclinado hacia arriba desde la perpendicular en relación a una superficie nivelada, consulte a un distribuidor autorizado de SHARP, ya que existen condiciones especiales de montaje.
• Al mover el monitor, asegúrese de sujetar las asas o las partes marcadas más abajo. No agarre la pantalla ni la bandeja. Esto puede provocar daños en el producto, fallos o lesiones.

• Este monitor deberá utilizarse a una temperatura ambiente de entre 5°C y 35°C. Proporcione espacio suficiente alrededor del monitor para evitar que el calor se acumule en su interior.

Para el monitor en orientación horizontal

Para el monitor en orientación vertical

• Si resultase difícil dejar un espacio suficiente por algún motivo como, por ejemplo, la instalación del monitor bajo el medio de una carcasa o la instalación de varias unidades una al lado de la otra, o si la temperatura ambiente estuviese fuera del rango de entre 5°C y 35°C, instale un ventilador o adopte otras medidas para mantener la temperatura ambiente bajo el rango requerido.
• En el caso de instalar dos o más monitores uno al lado del otro, deje un espacio de al menos 5 mm alrededor de los mismos, con el fin de evitar que la unidad o estructura adyacente quede expuesta a una tensión causada por la expansión térmica.
• Las condiciones de temperatura podrían variar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP. En dichos casos, compruebe las condiciones de temperatura especificadas por los equipos opcionales.
• No bloquee ninguna ranura de ventilación. Si la temperatura del interior del monitor aumenta, podrían producirse malfuncionamientos.
• No coloque el monitor sobre un dispositivo que genere calor.
• No use el producto en lugares donde la unidad quede expuesta a los rayos directos del sol u otras luces fuertes. Debido a que este producto funciona mediante rayos infrarrojos, esta luz puede provocar malfuncionamientos.
• Cuando utilice varios monitores a la vez, asegúrese de que el transmisor/receptor de infrarrojos no afecta a los demás.

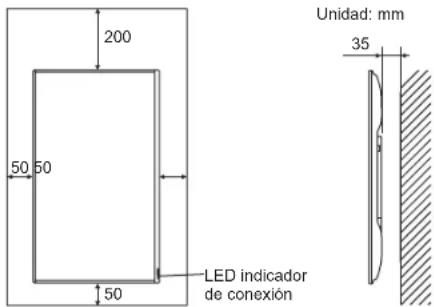

• Respete las medidas cuando instale el monitor en orientación vertical. El incumplimiento de las siguientes medidas podría provocar malfuncionamientos.
• Instale el monitor de modo que el LED indicador de conexión quede colocado en la parte inferior.
• Ajuste PORTRAIT/LANDSCAPE INSTALL en el menú MONITOR a PORTRAIT. (Véase el MANUAL DE INSTRUCCIONES.)
• Asegúrese de sujetar el cable de alimentación (suministrado) en el acoplamiento de abrazadera para cable usando la abrazadera para cable suministrada. Cuando sujete el cable de alimentación, tenga cuidado de no dañar el terminal del cable de alimentación. No doble excesivamente el cable de alimentación.

Acoplamiento de abrazadera para cable / Abrazadera para cable

Cable de alimentación (suministrado)

• Utilice la etiqueta vertical suministrada cuando instale el monitor en orientación vertical.

Inclinación hacia atrás

• Si utiliza este monitor inclinado más de 20 grados hacia arriba desde la perpendicular en relación a una superficie nivelada, consulte a un distribuidor autorizado de SHARP, ya que existen condiciones específicas de montaje.

Observe las siguientes indicaciones. La inobservancia de las siguientes indicaciones puede causar fallos de funcionamiento. - Este monitor puede inclinarse un máximo de 45 grados hacia arriba. - Ajuste BACKWARD TILT INSTALLATION en el menú MONITOR a ON. (Vea el MANUAL DE INSTRUCCIONES.)

• Utilice este monitor a temperatura ambiente de entre 5°C y 30°C. Deje un espacio de 200 mm o más entre el monitor y las superficies de montaje y los objetos circundantes para evitar que el calor se acumule en el interior.

Si resultase difícil asegurar un espacio suficiente o si la temperatura ambiente estuviese fuera del rango de entre 5°C y 30°C, instale un ventilador o adopte otras medidas para mantener la temperatura ambiente dentro del rango requerido.

• No presione con fuerza la pantalla ni la someta a ningún golpe.

Componentes suministrados

Si falta algún componente, póngase en contacto con su distribuidor.

Monitor de pantalla de cristal líquido: 1 Control remoto: 1 Abrazadera para cable: 2

Abrazadera para cable (de tipo adhesivo): 3

Cable de alimentación

Pila de tipo "R03" (tamaño "AAA"): 2 CD-ROM (Disco de sistemas para Windows): 1 Licencia de SHARP Display Connect: 1 Manual de Instalación (este manual): 1 Hoja de especificaciones

Lápiz táctil: 1 (PN-85TH1: 2) Borrador: 1 Bandeja: 1 Tapa de la unidad flash USB / tarjeta SD: 1 Tapa del altavoz: 2 Soporte para cámara: 1 Tornillos de montaje de la bandeja, Tornillos de fijación de la tapa del altavoz (M3x10): 9 Tornillos de soporte para cámara (M3x5): 2 Tornillo de fijación de la tapa de la unidad flash USB / tarjeta SD (tornillo moleteado): 1 Tornillo para cámara (rosca en pulgadas): 1 Antena de LAN inalámbrica: 2 Cable USB: 1 Etiqueta vertical (Logotipo): 1 Tapa logo SHARP: 1

Coloque esta etiqueta sobre el logotipo de SHARP para tapar el logotipo.

• SHARP Corporation posee los derechos de autor del programa Disco de sistemas. No lo reproduzca sin permiso.
• Para protección medioambiental!

No vierta las pilas en la basura doméstica. Respete la normativa de vertido local.

Preparación de la unidad de control remoto

1. Coloque el dedo en la pieza marcada con ◁, luego separe la cubierta.
2. Consulte las indicaciones del compartimento y coloque las pilas suministradas (R03 (tamaño "AAA") x 2) con la polaridad (+) y (-) correcta.
3. Cierre la tapa.

Conexiones

Precaución

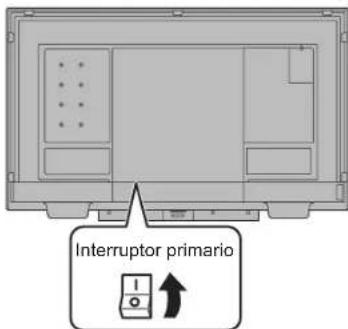

• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de calidad al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y calidad podrá causar malfuncionamientos y otros problemas.

1. Terminal de entrada de corriente
2. Terminal de la antena de LAN inalámbrica
3. Terminal de LAN
4. Puerto USB (compatible con USB 3.0)
5. Puerto USB (compatible con USB 2.0)
6. Ranura para tarjeta microSD
7. Ranura de expansión
8. Terminal TOUCH PANEL1

para panel sensible al tacto

1. Terminal de entrada D-sub
2. Terminal de entrada DisplayPort
3. Terminal de entrada HDMI1
4. Terminal de entrada HDMI2
5. Terminales de altavoces externos
6. Concentrador USB (para el ordinador) (compatible con USB 2.0)
7. Terminal TOUCH PANEL2

para panel sensible al tacto

1. Terminal de calidad de audio
2. Terminal de salute DisplayPort
3. Terminal de entrada RS-232C
4. Terminal de entrada de audio

CONSEJOS

• Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT en el menú SETUP. A continuación se muestran los ajustes de fábrica.

Modo de entrada Terminal	al de entrada de audio (ajuste de fábrica)
DisplayPort Terminal de entrada	DisplayPort
HDMI1	Terminal de entrada HDMI1
HDMI2	Terminal de entrada HDMI2
D-SUB Terminal de entrada de audio

• Para usar el panel sensible al tacto con un ordenador conectado al terminal de entrada de video de este monitor, el terminal TOUCH PANEL1 lateral y el ordenador deben estar conectados utilizando el cable USB suministrado y debe instalarse Touch Panel Management Tool en el ordenador desde el CD-ROM suministrado. (Ajuste de fábrica)
• Para usar el terminal TOUCH PANEL2 inferior, cambie el ajuste del terminal utilizado en TOUCH INPUT SELECT en el menú SETUP a TOUCH PANEL2.
• Instale Pen Software desde el CD-ROM suministrado.

Si está instalada la Information Display Downloader, puede consultar y descargar las versiones más recientes de los programas de software.

Para instalar el software, consulte el manual correspondiente.

El programa de instalación de Touch Viewing Software y el programa de instalación de SHARP Display Connect se pueden descargar mediante la Information Display Downloader.

• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• DisplayPort es una marca registrada de Video Electronics Standards Association. Adobe, Acrobat y Acrobat Reader son marcas registradas o marcas comerciales de Adobe Systems Incorporated en los Estados Unidos de América y/u otros países.
• Google y Android son marcas comerciales o marcas registradas de Google LLC. VESA es una marca registrada o una marca comercial de Video Electronics Standards Association en los Estados Unidos de América y/u otros países.
• Todos los demás nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivos propietarios.

Encendido/apagado

Precaución

• Encienda el monitor antes de encender el ordenador o el dispositivo de reproducción.
• Cuando apague el interruptor primario o el botón POWER y lo vuelva a encender, espere siempre 5 horas como mínimo. Un intervalo demasiado corto podría provocar malfuncionamientos.

Encendido de la alimentación principal

Precaución

• La alimentación principal debe encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de alimentación ni active/desactive el disyuntor cuando el interruptor primario está encendido.
• Para la desconexión eléctrica completa, desconecte el enchufe principal.

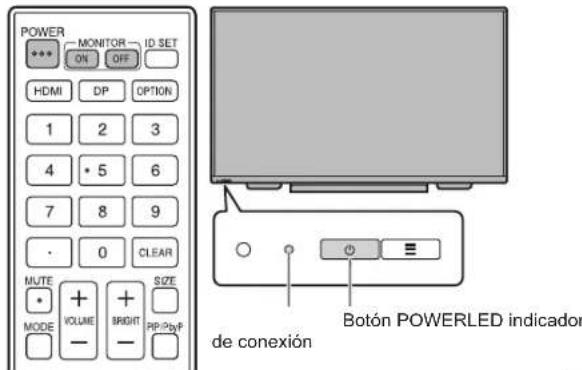

Encendido/apagado

Pulse el botón POWER para encender/apagar. También puede encender/apagar la alimentación pulsando el botón MONITOR ON/botón MONITOR OFF del control remoto.

Estado Estado del monitor
Encendido en azul Alimentación encendida
Encendido de naranja	Alimentación apagada (modo en espera)
Parpadeo en azul	modo de espera de Signals de entrada

CONSEJOS

• Puede establecer el modo de entrada que aparecerá tras el arranque. Defínalo en START INPUT MODE en el menú SETUP.

1Precaución

• Cuando se desconecta la alimentación, los datos de Direct Drawing for Android se pierden. Si se está ejecutando Direct Drawing for Android, aparecerá un mensaje. Guarde los datos que necesite.
• Si el monitor se va a apagar mediante SCHEDULE, OFF IF NO OPERATION, el control RS-232C o el control LAN, guarde previamente los datos que necesite. Se desconectará la alimentación aunque haya datos sin guardar. (Los datos se perderán.)

■Operaciones desde el primer encendido

Cuando encienda el monitor por primera vez, aparecerá la pantalla de ajuste de la fecha y la hora.

1. Seleccione "SET"

El modo de entrada cambia a APPLICATION y aparece la pantalla "Date & time".

1. Defina la fecha y seleccione "OK".

Aparece la pantalla "Date & time".

1. Seleccione "Set time".

1. Defina la hora y seleccione "OK".

Aparece la pantalla "Date & time".

1. Pulse el botón RETURN en el control remoto.

Esta es la pantalla de inicio cuando el modo de entrada es APPLICATION.

Para obtener información sobre el modo APPLICATION, lea la Guía de software.

• Asegúrese de ajustar la fecha y la hora.

CONSEJOS

• El reloj es alimentado por la pila interna.
• Si ya ha ajustado la hora pero aparece la pantalla de ajuste de la fecha y la hora en el encendido, la pila interna podría estar gastada. Después de reemplazar la pila interna, configure la fecha y la hora.
• Póngase en contacto con su distribuidor o servicio técnico autorizado de SHARP para obtener información sobre la sustitución de la pila interna.
• Vida estimada de la pila interna: aproximadamente 5 años (dependiendo del funcionamiento del monitor).
• La pila inicial se ha insertado en el momento de la calidad de fabricación del monitor, por lo que podría agotarse antes del tiempo esperado de vida útil.

Precauciones de montaje (para distribuidores y técnicos de servicios de SHARP)

• Cuando instale, desinstale o traslade el monitor, asegúrese de sujetarlo entre 4 personas como mínimo. (PN-65TH1: al menos 2 personas.)
• Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor.
• Este monitor está diseñado para su instalación sobre un muro o pilar de hormigón. Tal vez resulte necesario realizar un trabajo de refuerzo para ciertos materiales como poder ser yeso, paneles de plástico finos o madera antes de iniciar la instalación.
• Este monitor y el soporte deberán instalarse en una pared con una resistencia de al menos 4 veces el peso del monitor. Realice la instalación mediante el método más adecuado para el material y la estructura.
• Para colocar una ménula de montaje compatible con VESA, use tornillos M6 que sean de 8 mm a 10 mm más largos que la ménula de montaje.

• No utilice un destornillador de impacto.
• Al mover el monitor, asegúrese de sujetar las asas o las partes marcadas con [imagen] más abajo. No agarre la pantalla ni la bandeja. Esto puede provocar daños en el producto, fallos o lesiones.

Si necesita colocar el monitor provisionalmente sobre una mesa u otra superficie durante la instalación, coloque un paño suave y grueso sobre la mesa para evitar dañar la pantalla y la mesa. - Antes de volver a embalarlo o retirarlo, extraiga la bandeja y las tapas de los altavoces. - Una vez efectuado el montaje, asegúrese de que el monitor está instalado de forma segura y que no se pueda aflojar de la pared o el soporte. No utilice orificios de tornillos que no sean orificios de tornillos para soportes de montaje, que se ubican en la parte trasera del monitor para la instalación. - Si utiliza este monitor inclinado más de 20 grados hacia arriba desde la perpendicular en relación a una superficie nivelada, consulte a un distribuidor autorizado de SHARP, ya que existen condiciones específicas de montaje.

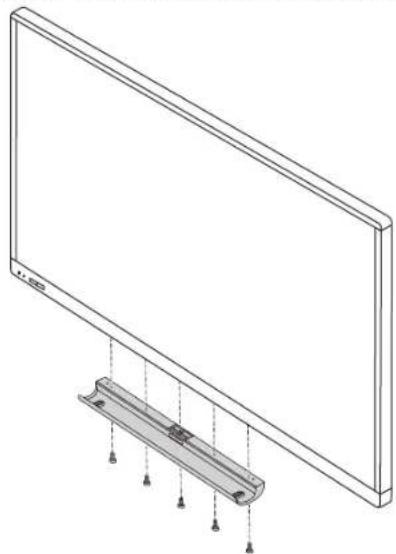

Colocación de la bandeja

Asegure la bandeja usando 5 tornillos de montaje de la bandeja (M3x10) (suministrados).

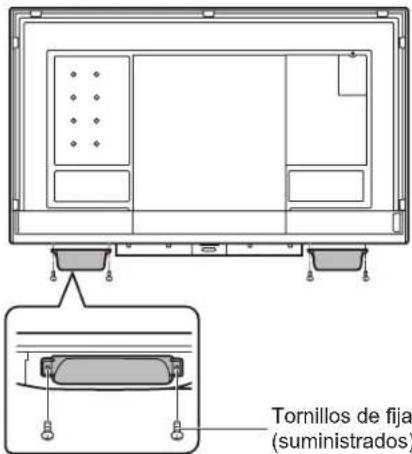

Colocación de la tapa del altavoz

Si va a usarlo en orientación vertical, la tapa del altavoz no se usa.

INFORMACIÓN IMPORTANTE. 1

Por la presente, Sharp declara que el tipo de equipo radioeléctrico MONITOR LCD PN-65TH1/PN-75TH1/PN-85TH1 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente:

http://www.sharp.eu/documents-of-conformity - Especificaciones

Rango de frecuencias: De 2400 MHz a 2483.5 MHz / De 5150 MHz a 5350 MHz / De 5470 MHz a 5725 MHz

Potencia de transmisión inalámbrica: Menos de 20 dBm / 23 dBm / 30 dBm (PIRE)
