Produkttyp	LCD-Monitor
Marke	Sharp
Modell	PN85TH1
Bildschirmgröße	85 Zoll (Diagonale)
Auflösung	3840 x 2160 Pixel (4K UHD)
Touchscreen-Technologie	Ja, mit Stift und Radierer im Lieferumfang
Videoanschlüsse	HDMI (x2), DisplayPort (Eingang/Ausgang), D-Sub
Audioanschlüsse	Audioeingang, Audioausgang, externe Lautsprecher
Netzwerkanschlüsse	LAN (Ethernet), Wi-Fi (Antennen im Lieferumfang)
USB-Anschlüsse	USB 3.0, USB 2.0, USB-Hub
Weitere Anschlüsse	RS-232C (serielle Steuerung), microSD-Steckplatz, Erweiterungssteckplatz
Stromversorgung	100-240 V AC, 50/60 Hz (Netzkabel im Lieferumfang)
Stromverbrauch	ca. 400 W (typisch)
Gewicht	ca. 60 kg (mit Ständer)
Abmessungen (B x H x T)	ca. 190 x 110 x 10 cm (ohne Ständer)
Wandmontage	VESA-Kompatibilität (M6-Schrauben, Tiefe je nach Halterung)
Pflege	Mit einem trockenen Tuch reinigen, vor der Reinigung Netzstecker ziehen
Betriebstemperatur	5 bis 35 °C
Sonderfunktionen	Direct Drawing for Android, SCHEDULE, automatisierter Standby-Modus
Im Lieferumfang enthalten	Fernbedienung, Batterien, CD-ROM, USB-Kabel, Stifte, Radierer, Abdeckung, Antennen

Häufig gestellte Fragen - PN85TH1 SHARP

Welche Kabel sollten zum Anschluss von Videoquellen verwendet werden?

Verwenden Sie geschirmte Kabel für HDMI-, DisplayPort-, D-Sub- und RS-232C-Anschlüsse, um die EMV-Normen einzuhalten.

Wie installiere ich den Monitor in vertikaler Ausrichtung?

Installieren Sie den Monitor so, dass die Betriebsanzeige unten ist, und stellen Sie dann im Menü MONITOR PORTRAIT/LANDSCAPE INSTALL auf PORTRAIT. Verwenden Sie den mitgelieferten vertikalen Aufkleber.

Kann ich ein Verlängerungskabel verwenden?

Nein, verwenden Sie kein Verlängerungskabel. Schließen Sie das Netzkabel direkt an eine geeignete Steckdose an, um Überhitzung oder Brandgefahr zu vermeiden.

Wie reinige ich den Bildschirm sicher?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine flüssigen Reinigungsmittel oder Sprühnebel, und vermeiden Sie schmutzige Tücher.

Wie richte ich den Touchscreen mit einem Computer ein?

Schließen Sie die Klemme TOUCH PANEL1 mit dem mitgelieferten USB-Kabel an den Computer an und installieren Sie dann das Touch Pen Management Tool von der CD-ROM. Um die Klemme TOUCH PANEL2 zu verwenden, ändern Sie die Einstellung im SETUP.

Kann der Monitor im Freien verwendet werden?

Nein, dieses Produkt ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Legen Sie zwei Batterien R03 (AAA) unter Beachtung der Polarität ein. Wenn die Fernbedienung weiterhin nicht funktioniert, entfernen Sie störende Infrarotlichtquellen.

Welche Wartung für die Batterien der Fernbedienung?

Verwenden Sie nur empfohlene Batterien, ersetzen Sie sie bei Auslaufen schnell und entfernen Sie sie, wenn die Fernbedienung längere Zeit nicht benutzt wird. Bei Kontakt mit der Flüssigkeit gründlich ausspülen.

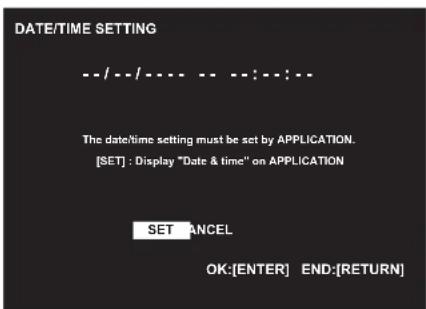

Wie stelle ich Datum und Uhrzeit beim ersten Einschalten ein?

Nach dem ersten Einschalten erscheint der Einstellbildschirm. Wählen Sie SET, dann stellen Sie Datum und Uhrzeit über die Optionen Set date und Set time ein. Bestätigen Sie mit OK.

Der Monitor ist schwer, wie bewege ich ihn sicher?

Für den PN85TH1 planen Sie mindestens 4 Personen ein. Halten Sie den Monitor an den Griffen oder den angegebenen Stellen. Fassen Sie niemals den Bildschirm oder das Panel an. Für die Wandmontage wenden Sie sich an einen von Sharp autorisierten Fachmann.

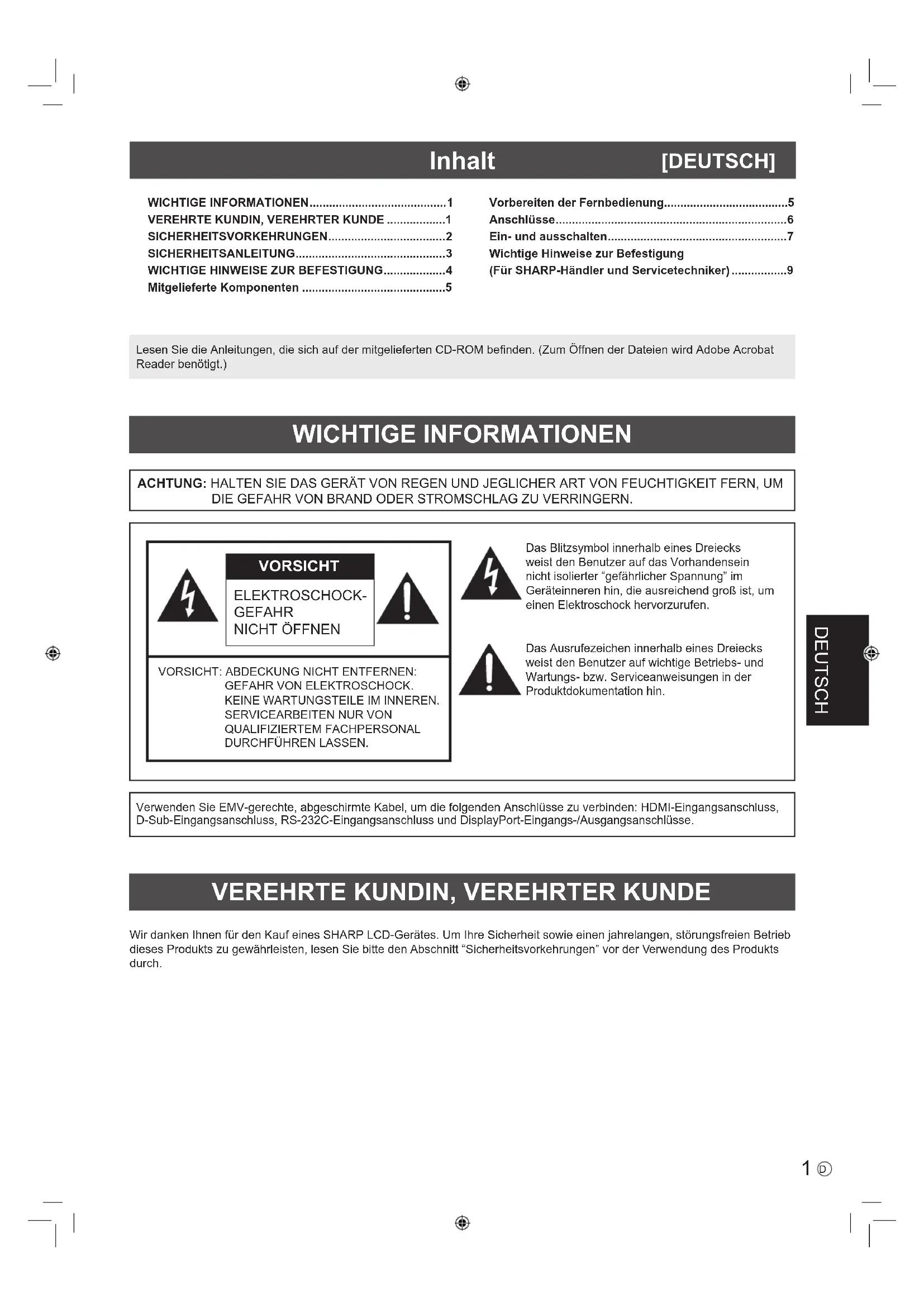

BEDIENUNGSANLEITUNG PN85TH1 SHARP

INSTALLATIONSANLEITUNG

PYKOBODCTBO NO YCTAHOBKE

FOR CUSTOMERS IN U.K.

IMPORTANT

VEREHRTE KUNDIN, VEREHRTER KUNDE 1

SICHERHEITSVORKEHRUNGEN 2

SICHERHEITSANLEITUNG 3

WICHTIG HINWEISE ZUR BEFESTIGUNG 4

Mitgelieferte Komponenten 5

Vorbereiten der Fernbedienung. 5

Anschlisse 6

Ein- und ausschalten 7

Wichtige Hinweise zur Befestigung

(Fur SHARP-Handier und Servicetechniker) 9

Lesen Sie die Anleitungen, die sich auf der mitgelieferten CD-ROM befinden. (Zum Öffnen der Dateien wird Adobe Acrobat Reader besteht.)

WICHTIGE INFORMATIONEN

ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

VORSICHT

ELEKTROSCHOCK-GEFAHR NICHT ÖFFNEN

VORSICHT: ABDECKUNG NICHT ENTFERNEN: GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICEARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN.

Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein nicht isolierter "gefährlicher Spannung" im Geräteinneren hin, die ausreichend groß ist, um einen Elektroschock hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin.

Verwenden Sie EMV-gerechte, abgeschirmte Kabel, um die folgenden Anschlüsse zu verbinden: HDMI-Eingangsanschluss, D-Sub-Eingangsanschluss, RS-232C-Eingangsanschluss und DisplayPort-Eingangs-/Ausgangsanschluss.

VEREHRTE KUNDIN, VEREHRTER KUNDE

Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieser Produkte zu gewährleisten, lesen Sie bitte den Abschnitt "Sicherheitsvorkehrungen" vor der Verwendung des Produkts durch.

SICHERHEITSVORKEHRUNGEN

Elektrizität erfüllt weitere nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse Ihrer eigenen Sicherheit sowie einer langen Lebensdauer des LCD-Gerätes zunächst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendung nehmen.

1. Bedienungsanleitungen lesen – Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.
2. Bedienungsanleitung aufbewahren – Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen soll aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen können.
3. Warnungen beachten – Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.
4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.
5. Reinigung — Vor dem Reinigen des Produkts trennen Sie es vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosolsprays. Verwenden Sie keine schmutzigen Tücher, da andernfalls das Produkt beschädigt werden kann.
6. Zusatzgeräte und Zubehör — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. Bei Verwendung anderer Zusatzgeräte bzw. Zubehörteile besteht evtl. Unfallgefahr.
7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Nähe von Wasser. Montieren Sie das Gerät unter keinen Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie dabei besonders auf Geräte, aus denen zuweilen Wasser tropft, wie etwa Klimaanlagen.
8. Belüftung — Die Belüftungsschlitze und andere Öffnungen im Gehäuse dienen der Belüftung des Geräts. Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhitzung bzw. Verkürzung der Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberflächen, da die Belüftungsschlitze dadurch blockiert werden können. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bücherregal oder einen Schrank, sofern dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolgt werden.
9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte darauf abgestellt werden.
10. Der Bildschirm für dieses Gerät ist aus Glas hergestellt. Er kann brechen, wenn er zu Boden fällt oder einen Schlag oder Stoß erhält. Seien Sie vorsichtig, dass Sie sich bei einem Bruch des Bildschirms nicht an den Scherben verletzen.
11. Überlastung — Vermeiden Sie eine Überlastung von Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand- und Stromschlaggefahr.
12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die Gehäuseöffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grund dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.
13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie solche Wartungsarbeiten ausschließlich von qualifiziertem Service-Personal ausführen.
14. Reparaturen — Trennen Sie in den folgenden Situationen sofort die Stromzufuhr, indem Sie den Netzstecker aus der Steckdose ziehen, und lassen Sie das Produkt von qualifiziertem Service-Personal reparieren: a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät nass geworden ist (z.B. durch Regen). d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert. Nehmen Sie nur die in der Bedienungsanleitung beschriebenen Einstellungen vor. Unsachgemäße Einstellungen an anderen Reglern können zu einer Beschädigung führen und machen möglicherweise umfangreiche Einstellarbeiten durch einen qualifizierten Service-Techniker erforderlich. e. Wenn das Produkt fallen gelassen oder beschädigt wurde. f. Wenn das Gerät einen anormalen Zustand aufweist. Jedes erkennbare anomale Verhalten zeigt an, dass der Kundendienst erforderlich ist.
15. Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.
16. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.
17. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.
18. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen.
19. Batterien — Durch falsche Anwendung können die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Höhe und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise:
20. Verwenden Sie nur empfohlene Batterietypen.
21. Achten Sie beim Einlegen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäß den Anweisungen im Fachinneren richtig ausgerichtet sind.
22. Verwenden Sie nicht alte und neue Batterien gemeinsam.
23. Verwenden Sie keine Batterien entsprechenden Typs. Batterien derselben Form können unterschiedliche Spannungswerte besitzen.
24. Ersetzen Sie eine leere Batterie sofort durch eine neue.
25. Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entnehmen Sie die Batterien.
26. Wenn ausgetretene Batterieflüssigkeit auf Haut oder Kleidung gelangt, müssen Sie diese sofort gründlich mit Wasser spülen. Wenn Batterieflüssigkeit in die Augen gelangt, dürfen Sie die Augen auf keinen Fall reiben, sondern am besten mit viel Wasser spülen und anschließend einen Arzt aufsuchen. Batterieflüssigkeit kann Hautreizungen hervorrufen oder Augenschäden verursachen.
27. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.
28. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längere Zeit hinweg zu berühren. Dies könnte zu leichten Verbrennungen führen.
29. Nehmen Sie an diesem Produkt keine Änderungen vor.

WARNUNG:

Dies ist ein Produkt der Klasse A. Dieses Produkt kann im Wohnbereich Funktionsstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, entsprechende Maßnahmen zu ergreifen. Geräte der KLASSE I dürfen nur an eine NETZSTECKDOSE mit Schutzerdung angeschlossen werden.

KIPPGEFAHR

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahlreiche Verletzungen, besonders bei Kindern, können durch Vorsichtsmaßnahmen vermieden werden: - Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhaken. - Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend belastbar sind. - Achten Sie darauf, dass der Monitor nicht über den Rand des Möbelstücks, auf dem er steht, vorsteht. - Stellen Sie den Monitor niemals auf ein großes Möbelstück (z.B. einen Schrank oder in ein Bücherregal), ohne sowohl das Möbelstück als auch den Monitor an einem geeigneten Element sicher zu verankern. - Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialien, die zwischen dem Monitor und dem Möbelstück, auf dem er steht, liegen. - Weisen Sie Kinder eindringlich darauf hin, dass es gefährlich ist, auf ein Möbelstück zu klettern, um an den Monitor oder seine Regler zu gelangen. - Dieses Gerät ist für die Verwendung an Orten, an denen sich Kinder unbeaufsichtigt aufhalten können, nicht geeignet.

Wichtige Hinweise für die Sicherheit von Kindern

• Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielen.
• Stellen Sie den Monitor nicht auf Möbelstücke, die weniger als Stufen verwendet werden konnten, wie zum Beispiel eine Truhe oder Kommode.
• Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms - und ganz besonders bei einem "überlebensgroßen" Monitor - in starke Aufregung verfallen können. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann.
• Alle am Monitor angeschlossenen Kabel und Stränge sollen so verlegt werden, dass neugierige Kinder nicht daranziehen oder sie ergreifen können.

SICHERHEITSANLEITUNG

• Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen kann. Verwenden Sie den Monitor nicht an Orten, an denen ätzende Gase (Schwefeldioxid, Schwefelwasserstoff, Stickstoffdioxid, Chlor, Ammoniak, Ozon) auftreten können. Dies kann zu einem Brand führen.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch darauf, keine Gegenstände, wie z.B. Büroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge könnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, kann er Schaden nehmen.
• Stellen Sie den Monitor nicht in der Nähe von Heizungen oder an anderen Stellen auf, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen kann.
• Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist. Bei einer Verwendung des Monitors in direktem Sonnenlicht besteht die Gefahr, dass sich das Gehäuse verformt oder Funktionsstörungen auftreten. Bitte entfernen Sie regelmäßig Staub und Schmutz von der Belüftungsöffnung. Wenn sich Staub an der Belüftungsöffnung oder im Inneren des Monitors ansammelt, kann es zu einer Überhitzung des Geräts und in der Folge zu einem Brand oder zu Fehlfunktionen kommen.

Bitte lassen Sie das Innere des Monitors von einem autorisierten SHARP-Händler oder einem SHARP Servicecenter reinigen.

• Die Steckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Dauerbetriebszeit und Garantie. Dieses Produkt ist für einen maximal 16-stündigen Betrieb pro Tag ausgelegt. Ein kontinuierlicher Betrieb während mehr als 16 Stunden pro Tag wird von der Garantie nicht gedeckt.
• Bedienen Sie den Bildschirm nicht mit harten oder spitzen Gegenständen, wie Fingernägeln oder Bleistift.

Das Netzkabel

• Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel.
• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.
• Achten Sie darauf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Hände haben, um einen Elektroschlag zu vermeiden.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät längere Zeit nicht verwenden.
• Führen Sie keine Reparaturversuche an einem beschädigten oder nicht funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeiten ausschließlich dem Kundendienst.

WLAN

• Dieser Monitor kann nur in dem Land bzw. der Region verwendet werden, in dem bzw. in der er erworben wurde. Die für WLAN verwendeten Kanäle und Frequenzen sind je nach Land und Region unterschiedlich.
• Stellen Sie die entsprechenden "Wireless Region" für Ihre Region ein. (Siehe SOFTWARE-ANLEITUNG.)

WICHTIGE HINWEISE ZUR BEFESTIGUNG

• Dieses Produkt ist nicht für den Gebrauch im Freien gedacht.
• Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich.
• Da der Monitor sehr schwer ist, sollten Sie Ihren Händler vor dem Befestigen, Abmontieren oder Transportieren des Monitors um Rat fragen.
• Für die Wandbefestigung des Monitors sind Spezialkenntnisse erforderlich. Diese Arbeit darf nur von einem autorisierten SHARP-Händler durchgeführt werden. Führen Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben.
• Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche. Nötigenfalls können Sie den Monitor um bis zu 20 Grad nach oben neigen.
• Wenn der PN-85TH1 von der Senkrechten nach oben geneigt wird, in Bezug zur waagrechten Fläche, wenden Sie sich an einen autorisierten SHARP-Händler, da spezielle Montagebedingungen beachtet werden müssen.
• Halten Sie den Monitor zum Transportieren an den Griffen oder den unter mit [ ] markierten Stellen. Fassen Sie nicht den Bildschirm oder die Ablage an. Das Gerät könnte dadurch beschädigt werden, oder Sie können sich damit verletzen.

• Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 5°C und 35°C verwendet werden. Rund um den Monitor muss genügend Freiraum sein, damit die Wärme aus dem Geräteinneren gut entweichen kann.

Monitor in horizontaler Ausrichtung

Einheit: mm

Monitor in vertikaler Ausrichtung

Einheit: mm

• Wenn es aus irgendeinem Grund schwierig ist, ausreichend Platz frei zu halten, etwa weil der Monitor in ein Gehäuse eingebaut wird, wenn mehrere Einheiten nebeneinander installiert werden sollen, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 5°C bis 35°C liegen kann, so müssen Sie ein Gebläse installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten.
• Sorgen Sie dafür, dass bei der Installation von zwei oder mehr Monitoreinheiten nebeneinander rundherum mindestens 5 mm Platz zur Verfügung stehen, damit die angrenzende Einheit oder Struktur keinem Druck aufgrund von thermischer Ausdehnung ausgesetzt werden kann.
• Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall die für das Zubehör empfohlenen Temperaturbedingungen.
• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen.
• Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt.
• Verwenden Sie das Gerät nicht an Orten, an denen es direkter Sonneneinstrahlung oder anderem starken Lichteinfall ausgesetzt ist. Da für die Bedienung Infrarotstrahlen verwendet werden, können Störungen durch Lichteinfall verursacht werden.
• Wenn mehrere Monitore in der Nähe voneinander verwendet werden, stellen Sie sicher, dass der Infrarot-Sender/Empfänger nicht die anderen beeinträchtigt.
• Beachten Sie für die Installation des Monitors in vertikaler Ausrichtung die folgenden Punkte. Werden die folgenden Punkte nicht beachtet, kann dies zu Fehlfunktionen führen. - Installieren Sie den Monitor so, dass sich die Betriebs-LED an der Unterseite befindet.
• Stellen Sie PORTRAIT/LANDSCAPE INSTALL im Menü MONITOR auf PORTRAIT. (Siehe Bedienungsanleitung). Das Netzkabel (im Lieferumfang enthalten) muss mit der mitgelieferten Kabelklammer am Befestigungspunkt der Kabelklammer befestigt werden. Beim Festklemmen des Netzkabels darf auf die Netzkabelbinder keine Zugkraft ausgeübt werden. Das Netzkabel darf nicht zu stark gebogen werden.

Befestigung der

Kabelklammer Kabelbinder

Netzkabel (im Lieferumfang enthalten)

• Verwenden Sie den mitgelieferten vertikalen Aufkleber, wenn Sie den Monitor vertikal installieren.

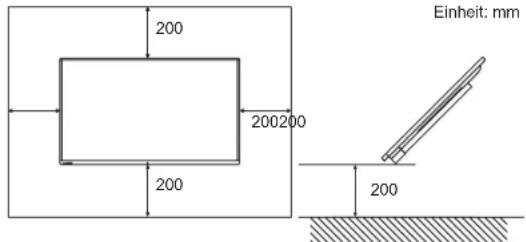

Installation mit Rückwärtsneigung

• Wenn dieser Monitor mehr als 20 Grad von der Senkrechten nach oben geneigt wird, in Bezug zur waagrechten Fläche, wenden Sie sich an einen autorisierten SHARP-Händler, da spezielle Montagebedingungen beachtet werden müssen. Halten Sie diese Montagebedingungen ein. Nichteinhaltung kann zu Fehlfunktionen führen.
• Dieser Monitor kann um bis zu 45 Grad nach oben geneigt werden.
• Stellen Sie die BACKWARD TILT INSTALLATION im Menü MONITOR auf ON ein. (Siehe BEDIENUNGSANLEITUNG.)

Verwenden Sie diesen Monitor bei einer Umgebungstemperatur zwischen 5 °C und 30 °C. Achten Sie auf einen Abstand von mindestens 200 mm zwischen Monitor und Boden oder sonstigen Montageflächen und besonders stehenden Objekten, um eine Wärmeentwicklung im Geräteinneren zu vermeiden. Wenn es schwierig ist, ausreichend Platz freizulassen, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 5 °C bis 30 °C liegen kann, so müssen Sie ein Gebläse installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten.

Den Bildschirm keinem harten Druck oder Stößen aussetzen.

Mitgelieferte Komponenten

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sie bitte Ihren Händler.

LCD-Monitor: 1

Fernbedienung: 1

Kabelbinder: 2

Kabelbinder (Aufklebetyp): 3

Netzkabel

R03 Batterie (Größe "AAA"): 2 CD-ROM (Utility Disk für Windows): 1 Lizenz für SHARP Display Connect: 1 Installationsanleitung (diese Anleitung): 1

Technisches Datenblatt Touch-Pen: 1 (PN-85TH1:2) Schwamm: 1 Ablage: 1 USB-Stick-/SD-Kartenabdeckung: 1 Lautsprecherabdeckung: 2 Kamerahalterung: 1 Ablagenschrauben, Befestigungsschrauben für Lautsprecherabdeckung (M3x10): 9 Befestigungsschrauben für Kamera (M3x5): 2 Befestigungsschraube für USB-Stick- / SD-Kartenabdeckung (Rändelschraube): 1 Kameraschraube (Zollgewinde): 1 WLAN-Antenne: 2 USB-Kabel: 1 Vertikaler Aufkleber (Logo): 1 SHARP-Logo-Aufkleber: 1 Um das Logo zu verdecken, überkleben Sie das SHARP-Logo mit diesem Aufkleber.

• Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist nicht gestattet.
• Der Umwelt zuliebe!

Batterien dürfen nicht mit dem Hausmüll entsorgt werden, sondern verlangen Sonderbehandlung.

Vorbereiten der Fernbedienung

1. Legen Sie ihren Finger auf die mit gekennzeichnete Position und ziehen Sie dann die Abdeckung ab.
2. Beachten Sie die Anweisungen im Fachinneren und legen Sie die im Lieferumfang enthaltenen Batterien (R03 [Größe "AAA"] x 2) richtig ein (auf die Plus- (+) und Minus-(-) Seite achten).
3. Schieben Sie die Abdeckung.

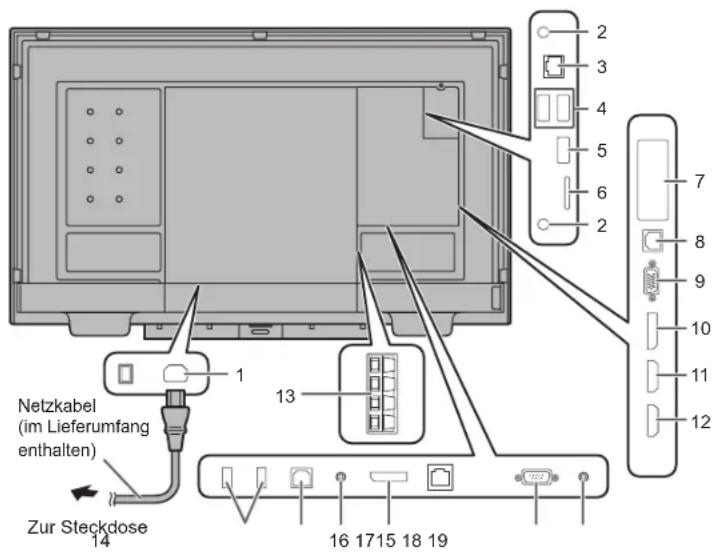

Anschlüsse

Vorsicht

• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen können.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgängen. Dies könnte zu Fehlfunktionen und anderen Problemen führen.

1. Netzkabelbuchse
2. WLAN-Antennenanschluss
3. LAN-Anschluss
4. USB Buchse (USB 3.0-kompatibel)
5. USB Buchse (USB 2.0-kompatibel)
6. microSD-Kartenschlitz
7. Erweiterungssteckplatz
8. TOUCH PANEL1 Anschluss (für Touch-Panel)
9. D-Sub-Eingangsanschluss

10. DisplayPort-Eingangsanschluss

11. HDMI-Eingangsanschluss 12. HDMI2-Eingangsanschluss 13. Anschlüsse für externe Lautsprecher 14. USB-Hub (für Computer) (USB 2.0-kompatibel) 15. TOUCH PANEL2 Anschluss (für Touch-Panel) 16. Audio-Ausgangsanschluss 17. DisplayPort-Ausgangsanschluss 18. RS-232C-Eingangsanschluss 19. Audio-Eingangsanschluss

TIPPS

• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT im Menü SETUP ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.

Eingangsmodus	Audioeingangsanschluss (Werkseinstellung)
DisplayPort DisplayPort-Eingangsanschluss
HDMI1 HDMI1-Eingangsanschluss
HDMI2 HDMI2-Eingangsanschluss
D-SUB Audio Eingangsanschluss

• Um das Touch-Panel mit einem Computer verwenden zu können, der am Videoeingangsanschluss dieses Monitors angeschlossen ist, müssen der seitliche TOUCH PANEL1 Anschluss und der Computer über das im Lieferumfang enthaltene USB-Kabel miteinander verbunden sein und das Touch Pen Management Tool muss von der im Lieferumfang enthaltenen CD-ROM auf dem Computer installiert worden sein. (Werkseinstellung)
• Um den unteren TOUCH PANEL2 Anschluss zu verwenden, ändern Sie die Einstellung für den unter TOUCH INPUT SELECT verwendeten Anschluss im Menü SETUP zu TOUCH PANEL2.
• Installieren Sie über die im Lieferumfang enthaltene CD-ROM die Pen Software.
• Wenn der Information Display Downloader installiert wurde, können Sie die neuesten Versionen der Software prüfen und herunterladen.

Für die Installation der Software wird auf die jeweilige Bedienungsanleitung verwiesen.

Die Setup-Programme Touch Viewing Software und SHARP Display Connect können über den Information Display Downloader heruntergeladen werden.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. - DisplayPort ist ein geschütztes Warenzeichen von Video Electronics Standards Association. - Adobe, Acrobat und Acrobat Reader sind entweder geschützte Warenzeichen oder Warenzeichen von Adobe Systems Incorporated in den USA und/oder in anderen Ländern. - Google und Android sind Warenzeichen oder geschützte Warenzeichen von Google LLC. VESA ist entweder ein geschütztes Warenzeichen oder ein Warenzeichen von Video Electronics Standards Association in den USA und/oder in anderen Ländern. - Alle anderen Markenprodukte und Produktnamen sind Warenzeichen oder geschützte Warenzeichen der betreffenden Urheberrechtsinhaber.

Ein- und ausschalten

Vorsicht

• Schalten Sie zuerst den Monitor und erst danach den Computer oder ein anderes Wiedergabegerät ein. Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der Taste POWER immer mindestens 5 Sekunden. Ist der zeitliche Abstand zu kurz, kann es zu Fehlfunktionen kommen.

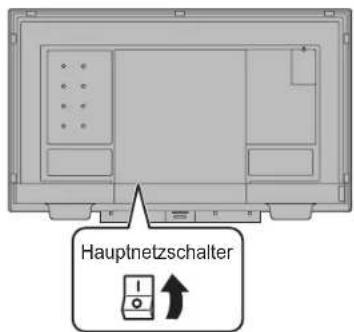

Einschalten des Netzstroms

Vorsicht

Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschaltet werden. Während der Hauptnetzschalter eingeschaltet ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden. - Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden.

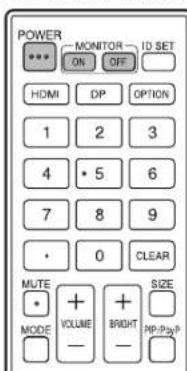

Ein- und ausschalten

Drücken Sie auf die Taste POWER, um die Stromversorgung ein- oder auszuschalten.

Sie können die Stromversorgung auch ein- oder ausschalten, indem Sie auf der Fernbedienung die Taste MONITOR ON/MONITOR OFF drücken.

Status	Betriebszustand des Monitors
Leuchtet blau Monitor eingeschaltet
Leuchtet orange	Monitor ausgeschaltet(Standby-Modus)
Blau blinkend	Eingangssignal-Wartemodus

TIPPS

• Der nach dem Starten angezeigte Eingabemodus kann fixiert werden. Legen Sie diesen im Menü SETUP unter START INPUT MODE fest.

Vorsicht

• Beim Ausschalten gehen alle Daten in Direct Drawing for Android verloren. Wenn Direct Drawing for Android ausgeführt wird, wird eine Meldung angezeigt. Speichern Sie alle Daten, die Sie noch brauchen.
• Wird der Monitor per SCHEDULE, OFF IF NO OPERATION, RS-232C-Steuerung oder LAN-Steuerung ausgeschaltet, müssen Sie alle Daten, die Sie noch brauchen, im Vorfeld speichern. Der Monitor wird auch dann ausgeschaltet, wenn noch nicht gespeicherte Daten vorhanden sind. (Die Daten gehen verloren.)

Betrieb nach dem ersten Einsatz

Wenn Sie das Gerät erstmals einschalten, erscheint ein Bildschirm zum Einstellen von Datum und Uhrzeit.

1. Wählen Sie "SET".

Der Eingangsmodus wechselt zu APPLICATION und es wird der Bildschirm "Date & time" angezeigt.

1. Wählen Sie "Set date".

1. Stellen Sie das Datum ein und wählen Sie "OK".

Der Bildschirm "Date & time" wird angezeigt.

1. Wählen Sie "Set time".

1. Stellen Sie die Zeit ein und wählen Sie "OK".

Der Bildschirm "Date & time" wird angezeigt.

1. Drücken Sie auf der Fernbedienung die Taste RETURN.

Dies ist der Bildschirm Startseite, wenn der Eingangsmodus APPLICATION lautet.

Nähere Informationen über den Modus APPLICATION siehe Software-Anleitung.

• Datum und Uhrzeit müssen eingestellt werden.

TIPPS

Die Uhr wird mithilfe der internen Batterie betrieben. - Wenn beim Einschalten des Geräts der Bildschirm zum Einstellen von Datum und Uhrzeit erscheint, obwohl Sie Zeit und Datum bereits eingestellt haben, ist möglicherweise die interne Batterie leer. Nachdem Sie die interne Batterie gewechselt haben, stellen Sie Datum und Uhrzeit ein. - Wenden Sie sich wegen des Austausches der internen Batterie an einen autorisierten SHARP-Händler oder ein autorisiertes SHARP Servicecenter. - Geschätzte Lebensdauer der internen Batterie: circa 5 Jahre (abhängig von der Nutzung des Monitors). Die im Gerät enthaltene Batterie wurde vor der Auslieferung im Werk eingelegt. Es besteht daher die Möglichkeit, dass sie nicht so lange hält wie erwartet.

Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker)

• Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. (PN-65TH1: mindestens 2 Personen.)
• Verwenden Sie dazu eine Wandhalterung, die für die Befestigung des Monitors geeignet ist.
• Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dünnem Kunststoff usw.) bestehen, entsprechend zu verstärken.
• Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors tragen kann. Wählen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.
• Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke des Montagewinkels sind, zum Befestigen des VESA-kompatiblen Montagewinkels.

• Verwenden Sie keinen Wandhalterung-Schlag- oder Akkuschrauber.
• Halten Sie den Monitor zum Transportieren an den Griffen oder den unten mit markierten Stellen. Fassen Sie nicht den Bildschirm oder die Ablage an. Das Gerät könnte dadurch beschädigt werden, oder Sie könnten sich damit verletzen.

• Wenn Sie den Monitor während der Installation kurzfristig auf einem Tisch oder einer anderen Fläche ablegen müssen, bedecken Sie den Tisch mit einem dicken, weichen Tuch, um Beschädigungen am Bildschirm und Tisch zu vermeiden.
• Entfernen Sie vor dem Wiederverpacken oder dem Abbauen die Ablage und die Lautsprecherabdeckungen.
• Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung lösen kann.
• Verwenden Sie für die Installation nur die Schraubenlöcher für Montagewinkel auf der Rückseite des Monitors.
• Wenn dieser Monitor mehr als 20 Grad von der Senkrechten nach oben geneigt wird, in Bezug zur waagrechten Fläche, wenden Sie sich an einen autorisierten SHARP-Händler, da spezielle Montagebedingungen beachtet werden müssen.

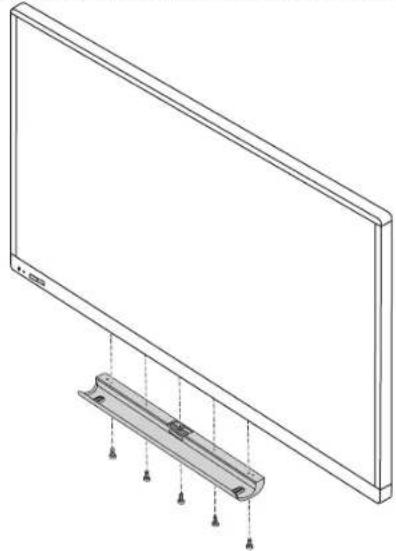

Anbringen der Ablage

Verwenden Sie zum Sichern der Ablage 5 Ablagenschrauben (M3x10) (im Lieferumfang enthalten).

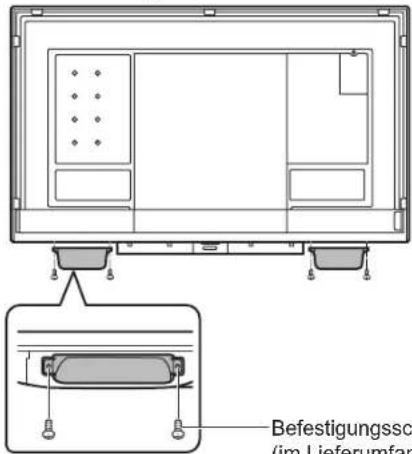

Montage der Lautsprecherabdeckungen

Wenn der Monitor in vertikaler Ausrichtung verwendet wird, wird die Lautsprecherabdeckung nicht verwendet.

Inhalt

[Russisch]

WICHTIGE INFORMATIONEN

SEHR GEEHRTER KUNDE VON SHARP

SICHERHEITSHINWEISE

Sicherheitshinweise

VORSICHTSMASSNAHMEN BEIM AUFSTELLEN ....4

Mitgeliefertes Zubehör. 5

Fernbedienung ....5

Anschlüsse 6

Ein-/Ausschalten der Stromversorgung 7

Vorsichtsmaßnahmen beim Aufstellen (für

Sharp-Servicetechniker) ...9

Hiermit erklärt Sharp, dass der Funkanlagentyp LCD FARBMONITOR PN-65TH1/PN-75TH1/PN-85TH1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.sharp.eu/documents-of-conformity

• Technische Daten

Frequenzbereich: 2400 MHz bis 2483,5 MHz / 5150 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz

Leistung der Funkübertragung: Weniger als 20 dBm / 23 dBm / 30 dBm (EIRP)

Hiermit erklärt Sharp, dass dieser LCD-Monitor PN-65TH1/PN-75TH1/PN-85TH1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: http://www.sharp.eu/documents-of-conformity

Technische Daten

Frequenzbereich: 2400 MHz bis 2483,5 MHz / 5150 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz

Sendeleistung: Weniger als 20 dBm / 23 dBm / 30 dBm (EIRP)

Sharp erklärt hiermit, dass diese Funkanlage vom Typ LCD-MONITOR PN-65TH1/PN-75TH1/PN-85TH1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar:

http://www.sharp.eu/documents-of-conformity

• Technische Daten

Frequenzbereich: 2400 MHz bis 2483,5 MHz / 5150 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz

Sendeleistung: Weniger als 20 dBm / 23 dBm / 30 dBm (EIRP)

Hiermit erklärt Sharp, dass dieses Funkgerät vom Typ LCD-MONITOR PN-65TH1/PN-75TH1/PN-85TH1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: http://www.sharp.eu/documents-of-conformity

Technische Daten

Frequenzbereich: 2400 MHz bis 2483,5 MHz / 5150 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz

Bezdrátové vysílání: Maximálně 20 dBm/23 dBm/30 dBm (EIRP)

[Deutschland (DE)] Nur zur Verwendung in Innenräumen.

[Bulgarien (BG)] Nur zur Verwendung in Innenräumen.

[Kroatien (HR)] Nur zur Verwendung in Innenräumen.

[Tschechische Republik (CZ)] Nur zur Verwendung in Innenräumen.

[Dänemark (DK)] Nur zur Verwendung in Innenräumen.
