MODE D'EMPLOI AV2500IR Uno Autovision
Instructions Françaises de la page 14
Model: AV-2500IR Uno (1 spelER)
Model: AV-2500IR Duo Deluxe (2 spelers)
MPEG4
VIDEO
WITH MULTIAUDIO
JPEG
STILL IMAGE
compatible avec casque(s) sans fil(s)
Modèle: AV-2500IR Uno (1 lecteur)
Modèle: AV-2500IR Duo Deluxe (2 lecteurs)
MPEG4
Avant toute utilisation, dire attentivement ces instructions. V01 AVG$
AV AUDIO AV AUDIO AV AUDIO AV AUDIO AV AUDIO AV AUDIO AV AUDIO AV
| Page | |
| Consignes de sécurité importantes | 1 |
| Montage du lecteur de DVD et connexion dans la voiture | 2-3 |
| Branchement du lecteur DVD comme source à votre TV | 4 |
| Fonctions et utilisation | 5 |
| Télécommande | 6 |
| Fonctionnement de base | 7 |
| Configuration du système / Langues / Video / Paramètres d'image | 8-9 |
| MP3 / Défilament photos | 10 |
| Contenu | 11 |
| Caracteristique techniques | 11 |
| Pannes | 12 |
| DEEE | 13 |
Consignes de sécurité: Lisez-le attentivement et garder cette description
CONSIGNES DE SECURITE IMPORTANTES
Attention danger : Tension / voltage (220 Volts)
Avertissement: Pour réduire le risque de choc électrique, assurez-vous que les lecteurs ne sont pas exposés à l'humidité.
N'ouvre pas le logement des lecteurs, cela peut etre dangereux et au risque d'annuler la garantie.
REMARQUE: Si le lecteur passse directement d'un endroit froid à un environnement chaud de la condensation peut se former sur la lentille, laissez le lecteur une heures pour s'acclimat.
Attention: Ce DVD est un laser. Il peut etre dangereux si le lecteur est utilise differemment que prevu. Le boitier ne doit etre ouvert pour eviter que le laser soit visible.
ATTENTION: Ce produit utilise un "laser de classe 1". Ne regardez jamais le rayon laser!
| Suivez tous les avertissements et instructions. |
| Évitez d'utiliser le lecteur près de l'eau.. Nettoyez à l'aide d'un chiffon doux |
| N'exercez pas une pression sur l'écran, en cas de chute ou de coups extérieure celui-ci peut éclater |
| Ne placez pas le système à proximité de sources de chaleur |
| Insérez la fiche d'alimentation correctement dans la prise, en cas de problème contactez votre revendeur. |
| Ne touchez pas la lentille avec vos doigts. Vous pouvez, éventuellesment, le nettoyer avec du dissolvant |
| Assurez-vous que le cordon d'alimentation ne peut être piétiné ou qu'il peut être pince. |
| Utilisez exclusivement les pieces fournies. |
| Débranchez cet apparéil pendant les orages. |
| Toujours aller à chez un spécialiste conseillé par le fournisseur, si l' apparéil est mouillé, a chuété ou en cas de panne.. |
| La garantie sur les défauts de fabrication de ce système est de deux années sur base la facture d'achat. |
| L'ouverture de l' apparéil annulera la garantie de manière irrécovable. |
Montage du système dans la voiture
REMARQUE!
Nous ne pouvons garantir que le système de fixation s'adapte de manière sécurisée à tous les types d'appui-tête du marché. Vous doivent vous en assurer par vos soins.

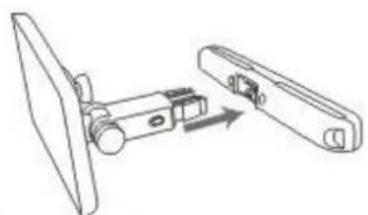

PS : Retirez le lecteur de l'appui-tete si ceux-ci ne sont pas utilisés

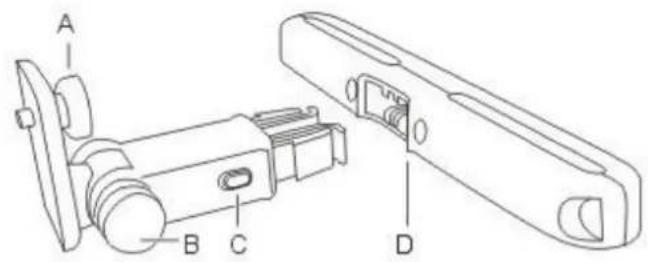

A Vis de fixation support
B Réglage de l'angle de vue
C Bouton de déverrouillage
D Barre d'appuie-tete
Montez la barre d'appuie-tete D sur l'appuie-tete. Utilisez a cet effet les 4 vis.
Installez le lecteur avec la vis de fixation à l'arrière Vous pouvez désirir entre 3 positions.
Maintenant, faites glisser l'unité vers le bas dans le support de serrage
L'angle de vue peut être ajustée en utilisant le bouton B
Pour déverrouiller l'appareil, appuyez sur les 2 boutons
Assurez-vous que TOUS les cables soigneusement dissimulés, qu'ils pas serrés, coincés ou susceptibles de faire trébucher!
ATTENTION! Danger en cas de fixation insuffisante, les différentes pieces peuvent se detacher!

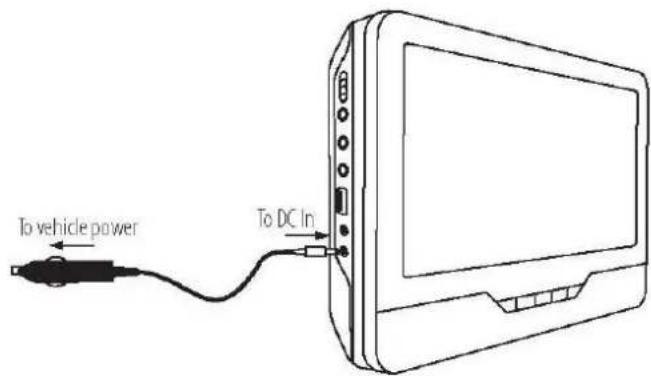

Branchez le lecteur au cable 12 volts
Branchez la fiche de voiture fournie à la prise DC IN du lecteur DVD. Mettez le selecteur de gauche sur "ON" Si le lecteur n'a pas d'alimentation: Tournez le devant de la large prise allume-cigare (attention aux pieces) et vérifie le fusible. (1,5) (9-12V)

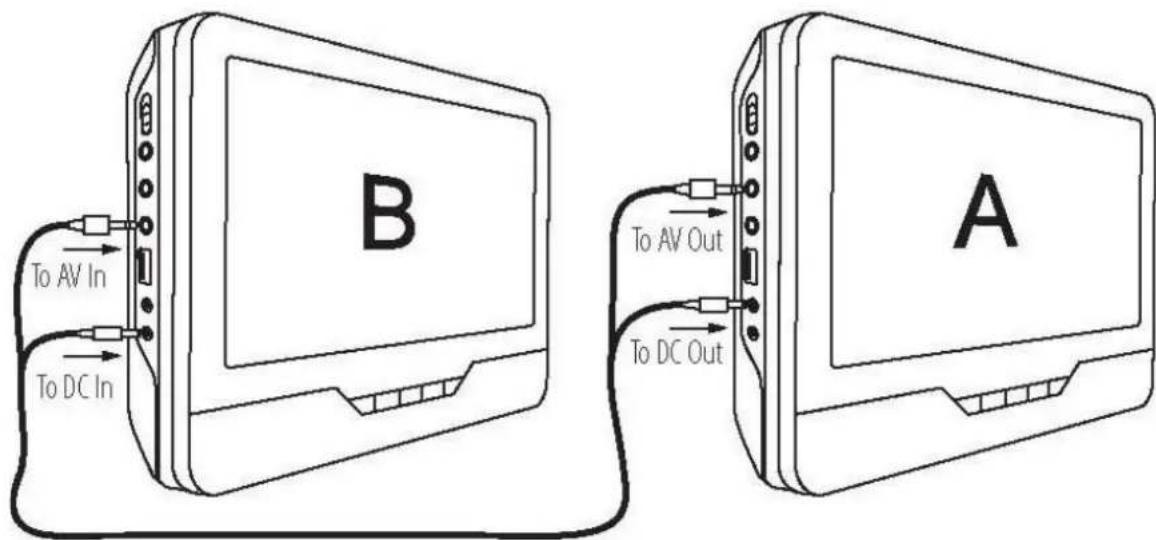

Connexion d'un 2ème AV 2500 IR UNO, Vous pouvez regarder le même film sur 2 écrans
Dans ce cas-là vous pouvez regarder le même film sur les 2 écrans ou chacun le sien
Connectez un des cables 12 volt comme indiqué ci-dessus
Connectez le cable optionnel AVP (Audio Video Power). Ainsi l'image, le son et l'alimentation 12 volt sont partages (disponible avec la version AV 2500IR Duo Deluxe).
Le cable AV à la prise AV OUT du lecteur A à la prise AV IN du lecteur B.
La cable d'alimentation DC OUT du lecteur A vers le DC IN du lecteur B
Lecture du même film:
Placez le DVD dans le lecteur A
Placez le lecteur B sur AV IN grâce au bouton SOURCE (Retour: selectionnez DVD)
S'ASSURER QUE LA FICHE EST BIEN "CLIENTE" DANS L'APPAREIL si elle n'est pas bien enforcé, cela peut interférer avec l'image et le son
ATTENTION ICI POUR LE CHEMIN PRIS PAR LES CABLES, de sorte qu'il ne peut pas etre pince entre les pieces mobiles, ou qu'il puisse faire trübcher, etc...

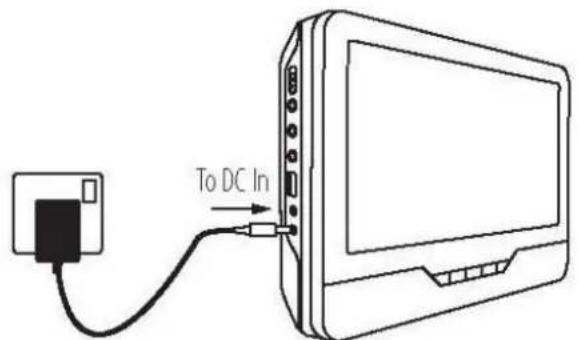

Connector le lecteur au 220 volts
Connectez à la prise DC IN du lecteur DVD. La carte réseau est adaptée à 100-240 volts. Peut-être pour l'étranger, vous aurez besoin d'un adaptateur.

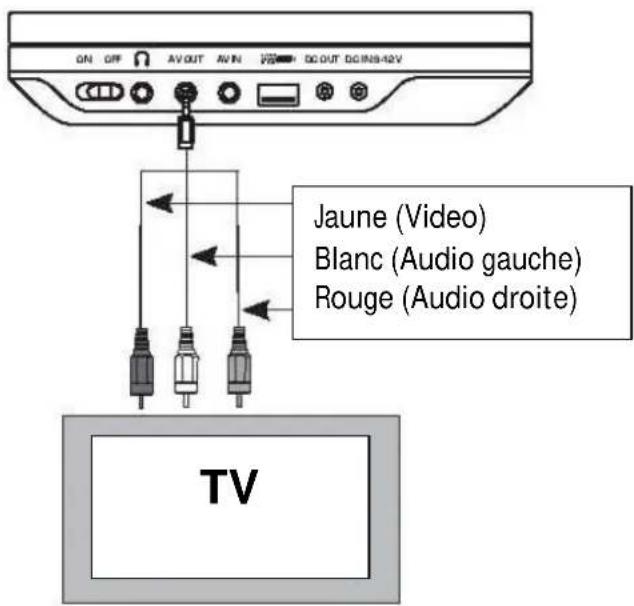

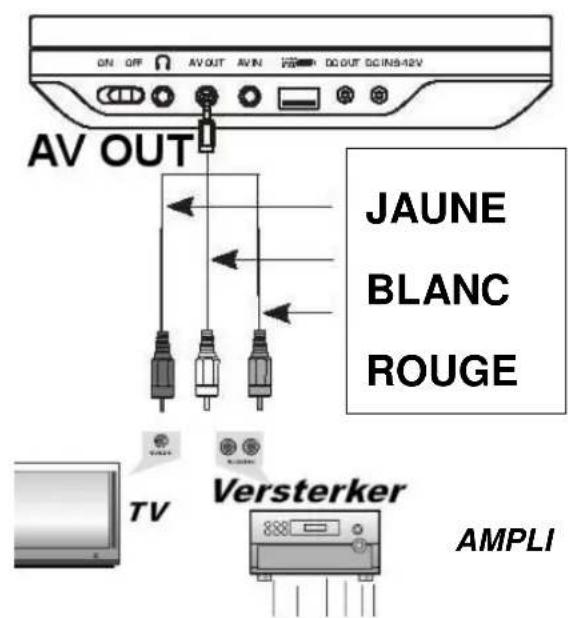

Connector le lecteur à source d'affichage externe (TV et / ou un amplificateur)
Branchez l'alimentation secteur fourni à la prise DC IN du lecteur de DVD.
Branchez le cable AV fourni aux prises AV OUT sur le lecteur. Branchez le rouge (audio droite) Blanc (audio gauche) Jaune (video) via un cable d'extension RCA optionnel (male-male) au téléviseur ou à l'amplificateur et le téléviseur comme illustré.

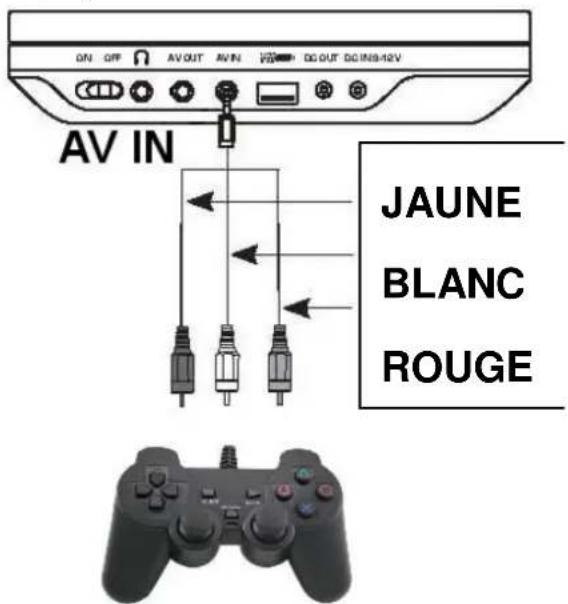

Utilisation d'un signal externe (jeu d'ordinateur, par exemple)
Connectez le cable AV fourni à l'entrée AV IN du lecteur. Branchez le rouge (Audio droit), Blanc (Audio gauche) et Jaune (Video) à la console
Selectionnez AV IN sur le AV 2500IR AV IN en utilisant la Touche SOURCE du lecteur ou sur la télécommande.

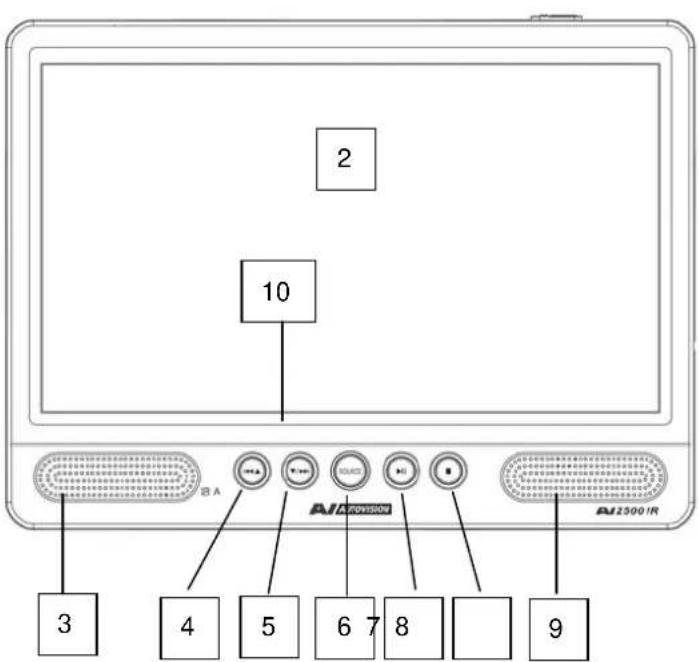

FONCTIONS ET FONCTIONNEMENT

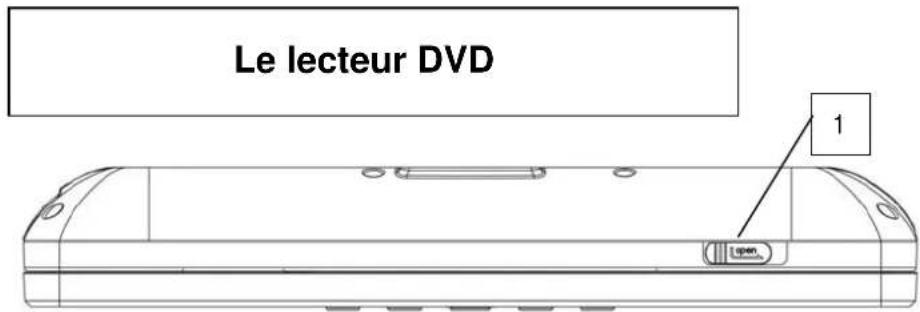

| 1 Bouton d'ouverture du lecteur | |
| 2 Écran TFT / Couvercle DVD | |
| 3 Récepteur IR à l'utilisation de la télécommande (derrière la grille HP) | |
| 4 Précédant / Menu navigation (Haut) | |
| 5 Suivant / Menu navigation (Bas) | |
| 6 Source DVD(CD), AV IN, Media | |
| 7 Play / Pause / Sélection | |
| 8 Stop | |
| 9 Haut parleurs | |
| 10 Emetteur IR 2 canaux pour usage optionnel de casques IR (led rouge lorsque en fonction. Voir P.6) |

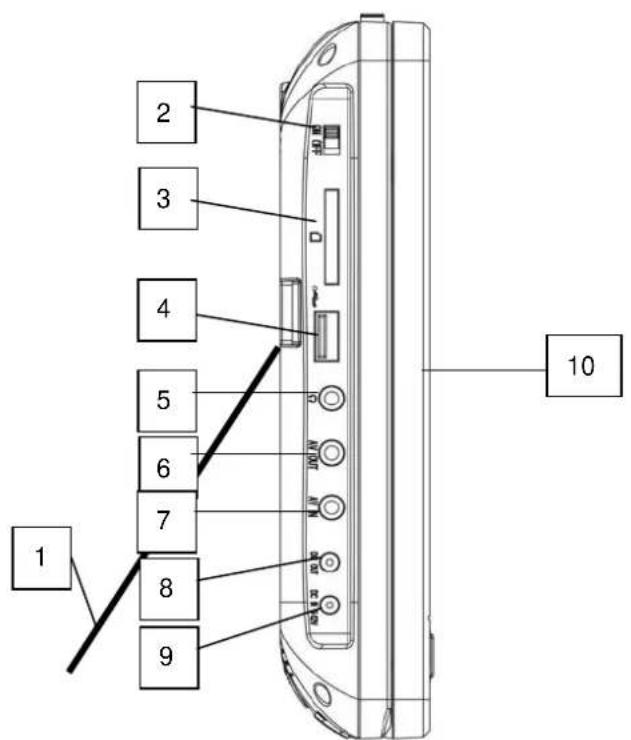

| 1 | Pied/support |
| 2 | ON/OFF du lecteur |
| 3 | Geheugenkaart lezer Max. 32Gb |
| 4 | Port USB max.32Gb |
| 5 | Sortie écouteurs |
| 6 | AV OUT |
| 7 | AV IN |
| 8 | Connection DC OUT 12V |
| 9 | Connection DC IN 12V |
| 10 | Ecran TFT / CouvercleDVD |

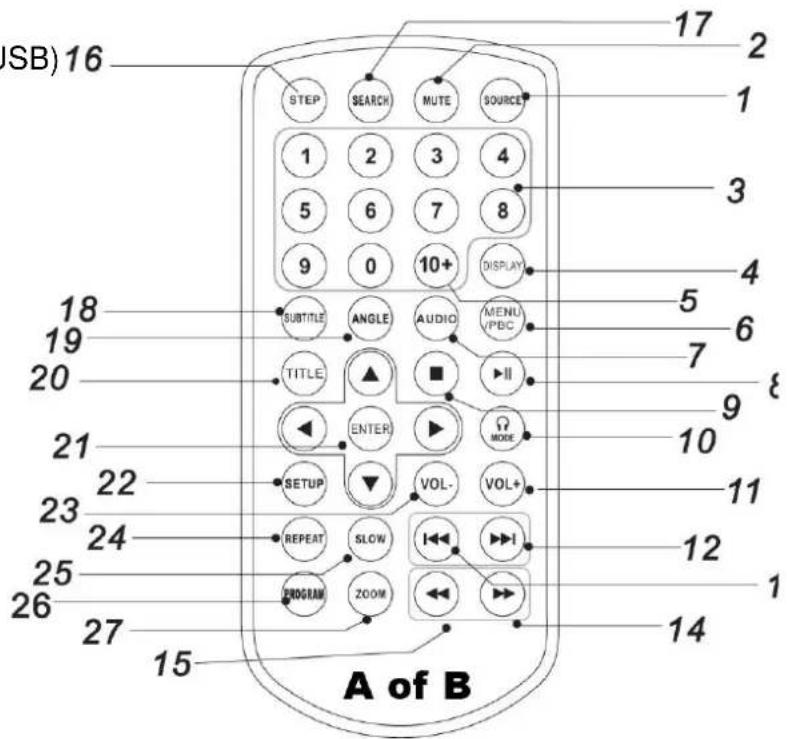

Fonctions de la télécommande
-
- SOURCE DVD, AV IN, MEDIA (SD/USB) 16
- MUTE - Coupure du son
- Clavier numérique
- DISPLAY information (disque/piste)
- Clavier numérique clavier <10
- MENU - DVD menu principal
- AUDIO - menu audio
- | touche LECTURE/PAUSE
- Touche STOP, appuyer 1x STOP et appuyez a nouveau pour relancer, appuyez 2x pour arrêt complet
- Option casque sans fil A/B/OFF
- VOLUME +
- ▶ □ | Chapitre/piste SUIVANT
13..| Chapitre/piste PRECEDENT - ▶ AVANCE RAPIDE 2/4/8/16/32
- RETOUR RAPIDE 2/4/8/16/32
- STEP exemple d'image
- SEARCH- fonction recherche
- SOUS-TIRE choix de langue
- ANGLE Angle de vueamera (suivant lesDVD)
- TITLE - Menu disque
- Utilisz pour naviguer et ENTER pour confirmer
- SETUP voir page 8
- VOLUME -
- REPEAT - Répétition
- SLOW - lecture lente
26.PROGRAMME - ZOOM 2 / 3 / 412 1 / 314
A ou B
Le A ou B sur la télécommande correspondant avec le lecteur A ou B.
L.e "A" de la telecommande ne fonctionne qu'vec le lecteur A. Il en va de meme avec B.
DANS LE CAS DU DUO DELUXE (2 Lecteurs), les 2 TC ne peuvent interferées
Avant la première utilisation, retirez la languette en plastique du compartment à piles.
Si la pile de la télécommande doit être remplaçée, procédez comme suit: Appuyez sur le clips (1) du couvercle de la pile et tirez sur la pince (2). Remplacez per le type de pile CR2025 ou équivalent.
Assurez-vous que le cote + de la batterie soit visible.
Évitez:
Chocs
- Humidité
Lumière directe du soleil
REMARQUE: La pile ne doit jamais être jetée avec les ordures menagères. Utilisez les sites de recyclage
Fonctionnement de base
En lecture de DVD, MPEG4, SVCD, VCD, CD, MP3, Xvid disques
1) ÀpRES que l'alimentation soit connectée, allumez le lecteur en appuyant sur le bouton ON / OFF (2) sur ON.
Il tentera de démarrer un disque:

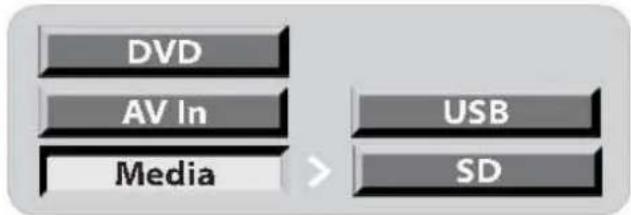

Avec la touche MODE Vous pouvez désir entre DVD (CD), carte SD ou USB)
Utilisez les pour selectionner et appuyez sur OK / ENTRER pour confirmer. Si le support est selectionné, il devrait y avoir une carte SD ou une clé USB place.
8) Ouvrez le tiroir avec la touche OPEN (1) et insérez délicatement un disque avec l'étiquette vers le haut dans le lecteur. Poussez-le vers le milieu jusqu'à ce qu'elle s'enclença.
9) Fermez l'écran, la lecture commence automatiquement.
10) Appuyez une fois pour arrêté la lecture, et | | pour reprendre la lecture. Appuyer 2 fois pour arrêté complètement la lecture..
11)Durant la lecture appuyez sur |afin de mettre en mode pause et appuyez a nouveau | pour reprendre la lecture.
(12)Pendant la lecture, appuyez sur | | pourmettre en pause et appuyez sur | | pour reprendre la lecture.
Pour les disques DVD avec des titre ou une structure de chapitres, appuyez sur le bouton MENU pour afficher le menu du disque, puis , | | pour sélectionner, puis sur OK / ENTRER pour confirmer.
REMARQUE: Veuillez ne pas-retirer en cours de lecture, la clé USB ou la carte SD retrait, ceci peut provoquer un dysfonctionnement et une perte de données!
Appuyez sur SET UP pour acceder au menu de configuration. Pour quitter appuyez a nouveau sur SET UP
Dans la page des paramètres généraux à l'aide des touches:
pour passer à un onglet et
pour ensuite sélectionner unsujet.
Confirmez votre sélection avec la touche ENTER

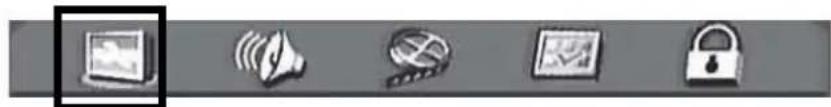

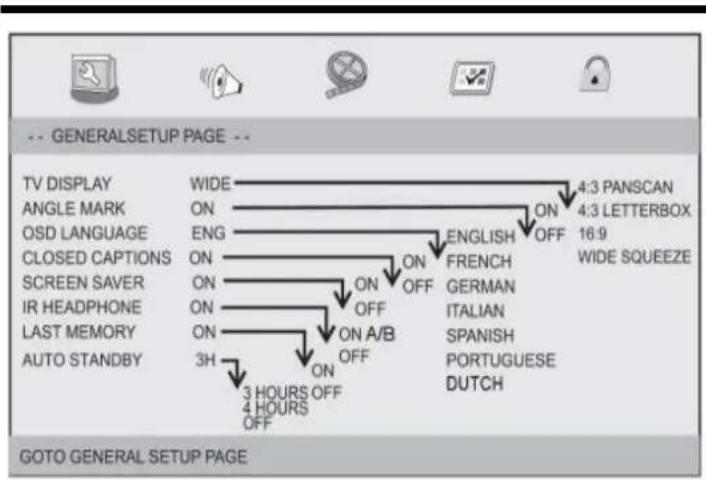

| PAGE GENERALE SETUP | |
| AFFICHAGE Affichage à l'écran s'applique également lorsqu'il est connecté à un téléviseur (AV) | 4:3 PANSCAN Sélection pour les téléviseurs au format 4:3. Quand les films de numériés au format Pan sont au format 16:9 plein écran, les fragments sont coupés sur les côts |
| 4:3 LETTERBOX 16:9 (écran large) Wide Squeeze | Sélection pour les téléviseurs au format 4:3. Lorsque des films sont au format Letterbox, les films au format 16:9 sont réduit à largeur de l'écran Sélection pour téléviseurs au format 16:9. Adapte l'image au format 4:3 |
| SYMBOLE D'ANGLE | ON / OFF Un DVD peutContainir plusieurs caméra/image Fonction dépendante de chaque DVD |
| LANGUE OSD | LANGUE OSD (On Screen Display) Ici vous pouvez désirir les différentes langues Langue standard: NL |
| INSERTION TEXTE | Certsains DVD ont des sous-titres pour les sourds et les malentendants. Contient des sous-titres, contrairement aux sous-titres normaux, également des descriptions d'image. |
| SCREENSAVER | ON/OFF |
| CASQUES IR | Possibilité d'utiliser un casque sans fil. s'électionnez le canal A ou B, selon le casque. |
| POSITION MEMORISEE | Le DVD redémarre là où il s'est arrêté lors de la coupure |
| AUTO STANDBY | Le lecteur de DVD passé en mode veille si aucun support n'est joué et si vous n'appuyez sur aucun bouton. 3 - 4H |
| AUDIO SET UP PAGINA | |
| DOWNMIX | LT/RT ou Stereo |
| INST DOLBY DIGITAL Seulement lorsqu'il est connecté à un amplificateur externe | Stereo / L Mono / R Mono / Mix Mono |
| DYNAMIC Seulement lorsqu'il est connecté à un amplificateur externe Dolby Digital | Le volume sera augmenté de manière dynamique, par exemple explosions seront à peine plus fort que les voix |

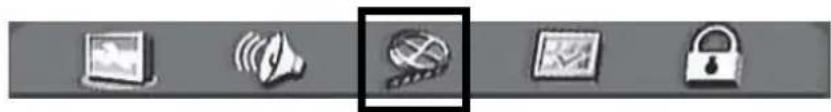

| VIDEO SET UP PAGINA | Utilisez ◆ et ◆ ▲ √ pour régler. Confirmez votre sélection avec la touche ENTER |
| LUMINOSITE | |
| CONTRASTE | |
| TEINTE | |
| SATURATION |
CETTE FONCTION N'EST POSSIBLE SI AUCUN CD N'EST INSERE
| PREFERENCE | Utilisé ◆ et ◆ ▲ √ pour régler. Confirmez votre sélection avec la touche ENTER |
| TV TYPE | D'application lorsqu'il est connecté à un téléviseur (AV) -PAL (Europe) NTSC (États-Unis) |
| SON Language du son du DVD | |
| SOUS-TITRES Langue sous-titres | Vous pouvez également modifier la langue des sous-titres lors de la lecture avec le bouton "SUBTITLE" de la télécommande. |
| MENU DISQUE Langue m enu disque | |

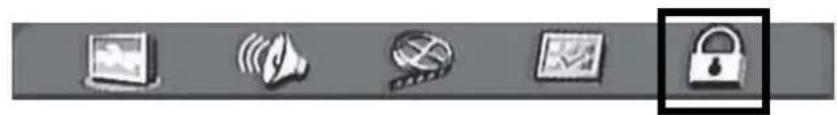

| CONTROLE PARENTAL | Contrôle parental Vous n'avez pas besoin de le définir. Ici vous pouvez configurer les contrôles parentaux. Default: Adulte (pas de blocage) Le code par défaut est1369 |
| STANDARD | Le dispositif réinitialiser les paramètres d'usine |
| CONFIGURATION MOT DE PASSE | Utilisé ▲ ▶ et ▲ ▶ ▲ ▼ pour régler. Confirmez votre sélection avec la touche ENTER |
| MODE MOT DE PASSE | ON/OFF (par défaut 1369) |
| MODIFICATION MOT DE PASSE | Entrez le mot de passer ancien et le nouveau |
| SI vous avez oublie le mot de passer, passez en mode d'usine |

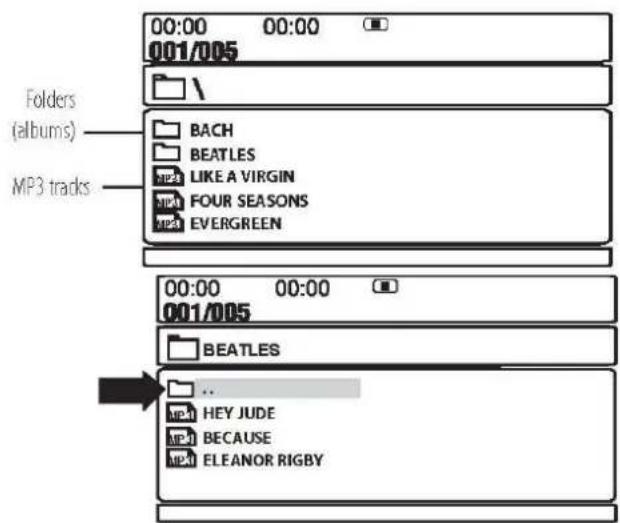

MUSIC MODE
Insérez un CD / DVD avec morceaux de musique MP3, le menu suivant apparait
Utilisez et « ▲▼ pour régler.
Confirmez votre sélection avec la touche ENTER
Pour revenir à un réseau / dossier,CHOISSEZ.

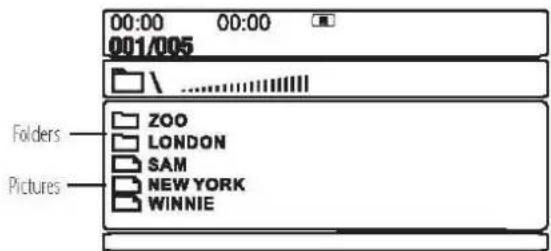

PHOTO MODE
Insérez un disque JPEG / media dans le lecteur, la lecture commence
Appuyez sur ▲▼ pour sélectionner un fichier et entrez pour confirmer
Appuyez sur ▷ | | ou ENTRER pour voir le fichier les photos sont visualisées dans un diaporama.
En mode STOP les flèches suivantes s'affichent < ▲ ▲ ▲ ▼ pour désir et OK / ENTRER pour sélectionner / jouer. Ou utilisez | < ▲ ▲ ▲ ▲ | pour passer aux pages suivantes
Au cours du diaporama les réglages suivants peuvent être effectuels avec la télécommande.
| PROGRAMME | Effet de transition de photos |
| STOP | Affichage petit picto |
| ►|| | Pause / Lecture diaporama |
| ▲ Inverser | |
| ▼ Image miroir | |
| ▲ | Rotation à gauche |
| ► | Rotation à gauche |
| ZOOM | Pour zoomer utiliser les flèches► |
| ▲►▲▼ | Déplacement lorsqu'en mode ZOOM |
Contenu
| AV2500IR | Uno | AV2500IR Duo Deluxe |
| Lecteur DVD 1 2 | ||
| AC / DC Adapter / Alimentation 100-240 volt 1 2 | ||
| Alimentation 12 volt voiture 1 2 | ||
| Telecommande 1 2 | ||
| Ecouteurs 1 2 | ||
| Système de montage Appuie-tête 1 2 | ||
| Description / Instructions 1 1 | ||
| Câble Audio Video (à placer entre les 2 lecteurs) | x | 1 |

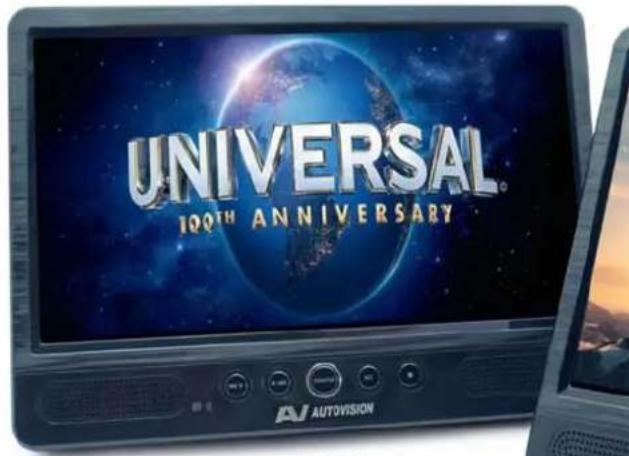

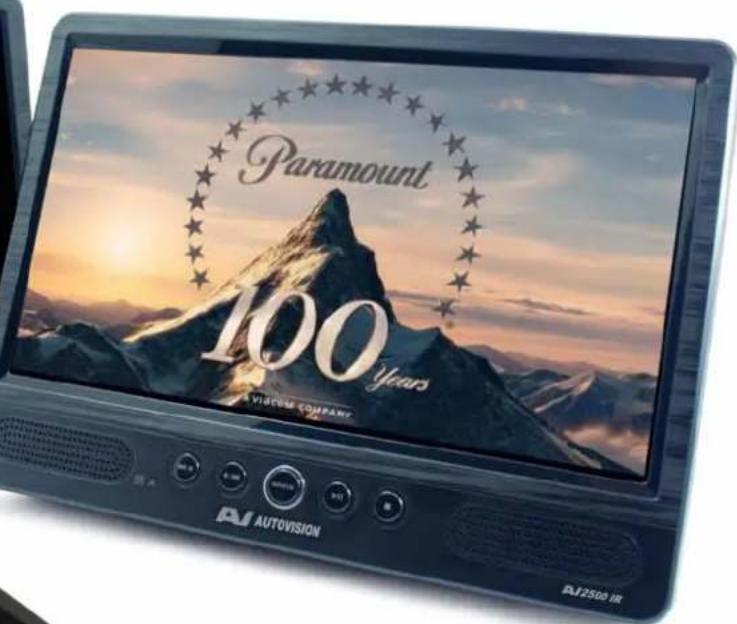

| Display 10.1 inch true color Digital 16:9 TFT-LCD LED | |
| Resolution Display 1024 x 600 | |
| Type de lecture | système d'affichage NTSC / PAL / Multiple-vue-angle |
| Type de media/ fichiers | dvd-rw,DVD-r, dvi-drw, dvi-d,r, vcd et svcd cd-r, cd-rw, cd-audio, mp3,mpeg4, Xvid,jpeg,foto-cd Remarques: MP4, VOB, DAT, MPG, XVID, et AVI la résolution ne peut être supérieure à 720*576..le format Audio est MP3 Le format DIVX n'est pas supporté |
| Controle Parental | Verrouillage de sécurité pour les enfants |
| USB | Port USB (FULL SPEED) Max 32Gb pour usage de clé usb |
| 3 in 1 Card Reader SD/MS/MMC Max 32Gb | |
| Ingebouwde luidspeaker | Stereo 2*1W |
| Signal de sortie | Système de couleurs: PAL / NTSC Système audio: Stéréo Sortie video: 1Vp-p/75 Ohm Sortie audio (stéréo) 1.4Vrms/10kOhm |
| Emetteurs IR | 2 canaux infra rouge pour l'utilisation de casques infra rouge Il est possible de regarder deux films différents tout en ayant les on individuellement. |
| Frequency response | 20Hz-20kHz |
| S/N ratio | >80dB |
| Température de fonctionnement | 0-40° C |
| Connection en sortie Entres audio et videodoscetteurs | |
| Alimentation | DC 9-12V/1A |
| Consummation | Max 10W |
| Dimensions | 248 x 183 x 37 mm |
| Poids | 820gr |
| Problème Vérifier et procéder comme suit | |
| Pas d'alimentation / ne s'allume pas | 1. Assurez-vous que le cordon d'alimentation est branché sur la prise DC IN joueur2. Vérifiez le fusible dans la prise allume-cigare 12VDévissez simplement la tête de la fiche et contrôlez le fusible |
| Pas de lecture 1. Le * Câble en option requis | disque est inséré à l'envers.2. La lecture du disque n'est pas le bon format.3. DVD gravé n'est pas lisible, essayez un autre disque4. Disque est endommagé ou salle, ionsérez undisque propre ou essayez un autre disque5. Humidité s'est condensée à l'intérieur du lecteur. Retirez le disque et laissez le lecteur s'acclimatert pendant 1 heures. |
| Pas d'image quand le lecteur est connecté à la TV | |
| * Câble en option requis | 1. Le télévisueur est sur à AV pour DVD plutôt que sur TV.2. Câbles est-il connecté à AV OUT?3. Vérifiez que les cables sont correctement connectés. (jaune pour l'image)4. Assurez-vous de ne pas être en SOURCE AV IN, il faut être en DVD / Media5. Nettoyez le disque6. Arrêtez la lecture et allez au menu SET UP, allez à la page Préférences et seLECTIONnez revenir aux réglages d'usine. |
| Pas d'image si le lecteur est connecté à une console de jeu | 1. Câbles connectés à AV IN?2. Vérifiez que les cables sont correctement connectés. (jaune pour l'image)3. Veillez à ne pas être en mode SOURCE DVD/MEDIA il faut être en AV IN |
| Image / son déformé | 1. Vérifiez les cables, ils doivent être bien enforcé dans le lecteur / écran.2. Le disque est sale ou endommagé, nettoyer le disque ou essayez un autre.3.Réinitialisez les paramètres de couleur du télévisueur. |
| Le fichier est illisible | 5. Voir p.11 fichiers lissibles. |
| Pas de son ou incomplet | 6. Vérifiez si le casque IR est branché? Voir p 6, pos 10. si il est activé, c'est le son qui est attenué dans ce cas-là. |
| Image non plein écran | 1. Sélectionner format de l'écran (image) de format dans le menu de configuration (affichage TV)2. Choisissez un format d'image dans le menu du DVD. |
| Rayures, taches sombres dans l'image | L'écran TFT est endommagé par une influence extérieure et / ou cassé, il n'est pas couvert par la garantie. |
| problème / Message d'erreur à l'écran | 3. Le message suivant s'affiche si il y a un problème avec le disque chargeé:4. 1. MOT DE PASSE INCORRECT: Le lecteur ne joue pas un disque si le mot de passse est nécessaire2. WRONG DISC: Le lecteur dispose d'un logiciel de protection de la qualité du disque. |
| pas d'image ou image bleue | Lecteur est-il en AV IN? Voir le bouton SOURCE sur le lecteur ou de la télécommande |
| Vous ne pouvez pas sauter ou rechercher | 1. Certains disques sont programmes de sort qu'ils n'autorisent pas ces fonctions, rundout dans la section AVERTISSEMENT.2. Disque avec un seul chapitre ne peut pas ignorer. |
| Pas de son ou incomplet | 1. Si les fichiers de programme de PC ou d'autres fichiers de données avec MP3 sont mélangés sur le même disque, il se peut que le lecteur ne joue pas les fichiers MP3.2. Vérifiez les fichiers MP3 et le disque sont au format adéquat. |
| Impossible d'aller dans le menu des paramètres préférentiels. | 7. Ejectez le DVD ou USB ou la carte SD du lecteur |
| La télécommande ne fonctionne pas | 1. Pointez la TC sans aucun obstacle entre le lecteur2. Dirigez bien la TC vers le lecteur3. Assurez-vous que les piles sont correctement installées (+ haut) ou changez les |
veuillez noter que: les dechets electriques ne doivent pas etre mis dans les ordures menagères.
Recyclez l'appareil à l'autorité compétente.
S'il vous plaît contacter les autorités locales pour une entreprise de recyclage.
Batterie / piles faire quand déchets
Vérifiez les réglementations locales concernant l'élimination des batteries ou appelezze votre ma service d'élimination des déchets menagers ou le magasin où vous aze achete le produit.
MARLEY
www.thehouseofmarley.nl
