GEBRUIKSAANWIJZING AV2500IR Uno Autovision

Voorbereid voor draadloze hoofdtelefoons

Lees voor gebruik deze gebruiksaanwijzing aandachtig door. V01 AVG$

	Pagina
Belangrijke Veiligheidsinstrumentes	1
Montage van de DVD speler(s) in de auto en aansluten	2-3
De DVD speler aansluten op de TV of als weergavebron	4
Functies en bediening	5
Afstandsbediening	6
Basis bediening	7
Systeem SETUP / Talen / Video / Beeldinstellungen	8-9
MP3 / Foto afspelen	10
Inhoud	11
Technische specificaties	11
Storingen	12
WEEE	13

Veiligheidsinfo: Lees dit aandachtig door en bewaar deze beschrijving.

BELANGRIJKE VEILIGHEIDS INSTRUCTIES

Waarschuwing voor gevaar (220 Volt) voltage/spanning

Waarschuwing: om het risico voor elektrische schokken te voorkomen, zorg ervoor dat de spelers Niet bloot staan aan vocht.

Open de behuizing van de spelers Niet, dit kan gevaar opleveren, ook za hierdoor de garantie vervallen.

LET OP: Als de spelier van een koude maar een warme omgeving wordt verplaatst kan er condens op de lens ontstaan, LAST de spelier dan een uur uit om te acclimatiseren.

Waarschuwing: Deze DVD heeft een Laser. Het kan gevaar opleveren als de speler anders worden gezruikt dan bedoeld. De behuizing mag nicht worden geopend zodat de laser zichtaar worden.

LET OP: Dit product maakt gebruik van "Class-1-Laser". Kijk nooit in de laser straal!

Volg alle waarschuwingen en instructies op.

Gebruik de speler Niet in de buurt van water. Maak alleen schoon met een droge doek

Het tft scherm Niet bloatstellen aan druk, val, buigen, stoten van buitenaf, het scherm kan hierdoor barsten

Plaats het systemeem Niet in de buurt van hitte bronnen.

Stop de voedingsstekker op de juiste manier in het stopcontact, past deze nicht raadpleeg dan uw dealer.

Raak de disk lens Niet aan met de vingers. Eventueel kan met deze schoonmaken met nagellak remover

Zorg ervoor dat er Niet op de voedingskabel kan worden getrapt, of dat deze afgeklemd kan worden.

Gebruik alleen meegeleverde onderdelen.

Haal de stekker uit het stopcontact bij onweer en bliksem.

Ga altijd maar service personeel geadviseerd door de leverancier, wanner de unit nat geworden is,GeVallen is of welke storing dan ook vertoond.

De garantie op fabrieksfouten van dit systeme is 2aar met overleg van de aankoopnota.

Bij het openen van de apparaten verralt de garantie onherroepelijk.

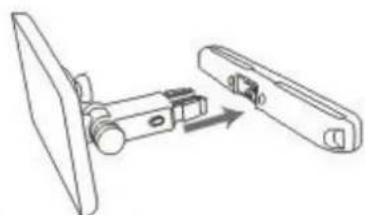

Montage van het systeem in de auto.

OPMERKING!

Er kan nicht gegarandeerd worden dat de bevestiging in de auto veilig op alle op de markt verkrijgbare hoofdsteunen deugdelijk te bevestigen zich. U dient hiervan zich overtuigd te zich.

NB. Verwijder de speler van de hoofdsteun indien deze Niet gebruikt worden.

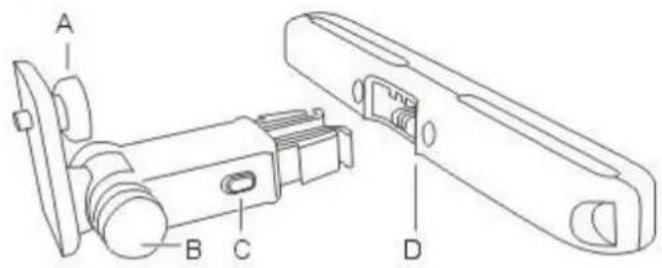

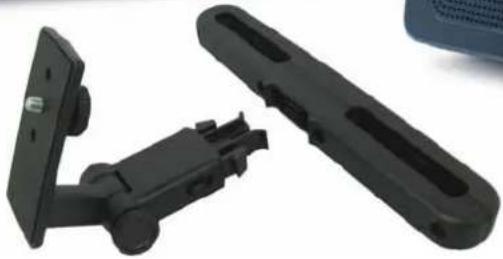

A Unit bevestiging schroef
B Kijkhoek aanpassing
C Ontgrendelknoppen
D Hoofdsteunklem

Monteer eerst de klemmen D op de hoofdsteunspijlen. Door middel van de 4 schroeven.

Monteer de speler met de schroef aan de hinterkant, u kurz kiezen UIT 3 posities.

Schuif nu het geheel in de hoofdsteunklem tot deze vast klikt

De kijkhoek kan aangepast
worden dmv de draaiknop

Om het apparaat te verwijderend druk beiden ontgrendelknoppen in

Zorg ervoor dat ALLE bekabeling netjes wegloopt, nicht klem kan komen te zitten en er nicht over gestruikeld kan worden!

WAARSCHUWING! Gevaar voor letsel door rondvliegende apparaten. Als ze Niet voldoende stevig zijn vastgemaakt, hunnen de steunen loskomen en hunnen de apparaten bij een botsing rondvliegen.

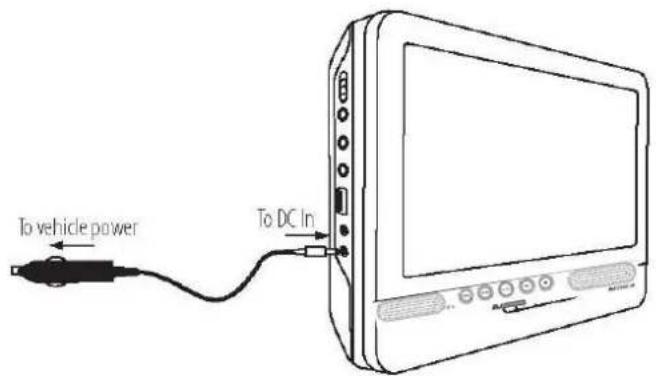

Speler aansluiten speler op 12 volt

Sluit de bijgeleverde auto stekker
aan op DC IN aansluiting van deDVD speler.
Zet de schakelaar aan de linkerzijkant
op "ON"
Indien de speler geen stroom krijgt:
Draai de voorkant van de auto stekker er af
(let op losse delen)
en controller de zekerig. (1.5A) (9-12Volt)

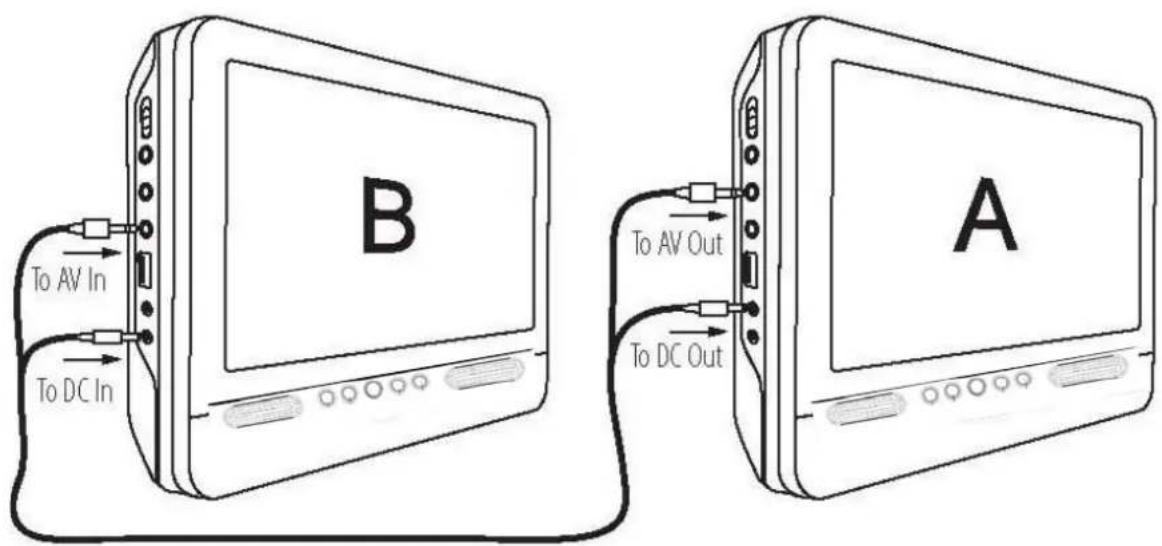

Aansluiten op een 2^e AV 2500IR UNO (of AV 2500IR Duo Deluxe Set van 2 spelers)

U kurz dandezelfde film op 2 schermen kijken of ieder zichn eigen film

Sluit 12 volt aan, van 1 van beiden spelers, zoals boven beschreiben.

Sluit de AVP kabel* aan (Audio Video Power) kabel aan. Hiermee worden de Audio, Video, en 12volt aansluitingen door gekoppeldussen 2 spelers... *Bijgeleverd bij AV 2500IR Duo Deluxe set. (Of los articlek: 276192 www.autovision.nl)

De AV kabel op AV OUT van de speler Aaar AV IN van de speler B De Power op DC OUT van speler Aaar DC IN van speler B

Beide spelersdezelfde filmbekijken: Plaats de DVD in speler A

Schakel speler B maar AV IN met de SOURCE knop (Terug: selecteer DVD)

ZORG DAT DE STEKKERS IN DE APPARATEN "KLIKKEN"
indien keine nicht goed aangedrukt zich, können storingen in beeld en geluid optreden

LET HIER BIJ OP DE ROUTING VAN DE KABELS, zodat deze nicht klem können raken:tussen bewegende delen, men erover kan struikelen, etc.

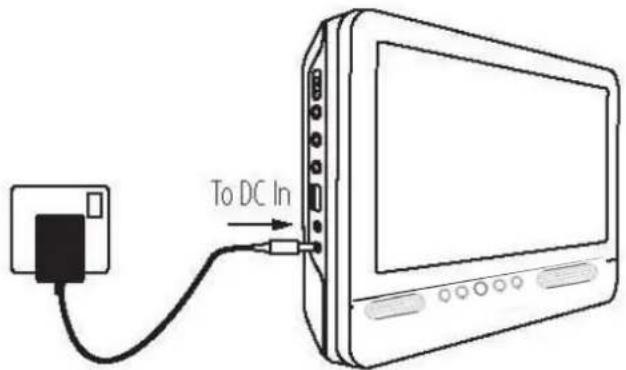

Aansluten speler op 220 volt

Sluit de bijgeleverde netvoeding aan op DC IN aansluiting van deDVD speler. De net voeding is geschikt voor 100 tot 240 volt. Wellicht in het buitenland heeft u een verloop stekker nodig.

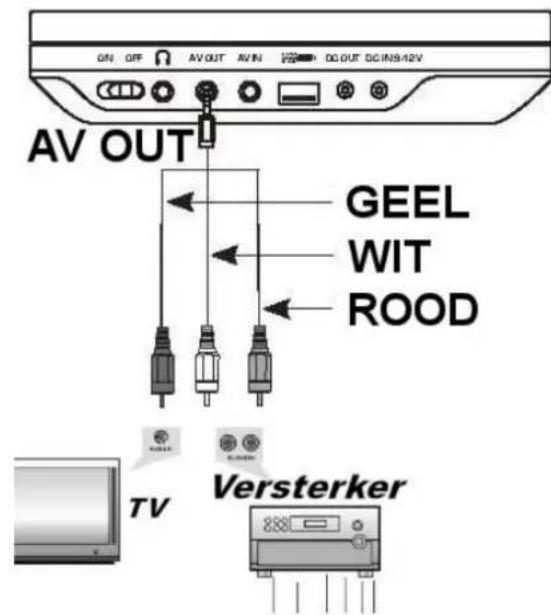

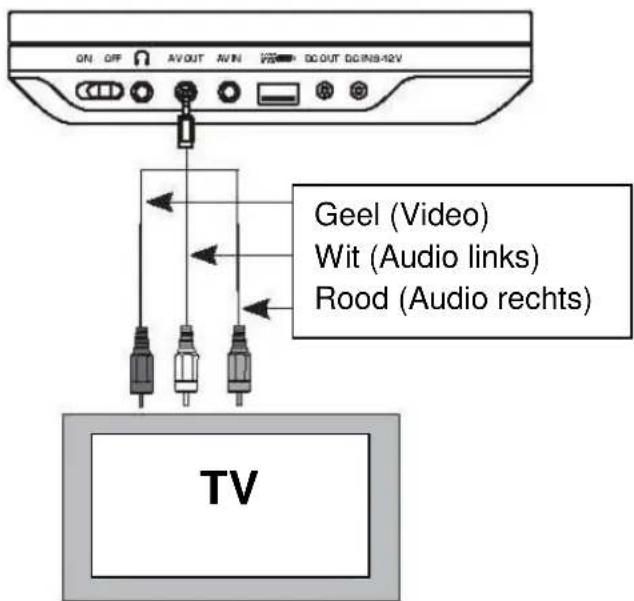

Aansluiten speler op externe weergave bron (TV en/of versterker)

Sluit de bijgeleverde netvoeding aan op DC IN aansluiting van deDVD speler. zoals boven beschreiben.

Sluit de optionele AV kabel (AV art.nr 276204) aan op AV OUT van de speler Sluit rood (Audio rechts) Wit (Audio links) Geel (Video) aan (eventuel via een optionele RCA verleng kabel male-male) maar de TV en/of versterker en de TV zich hieronder.

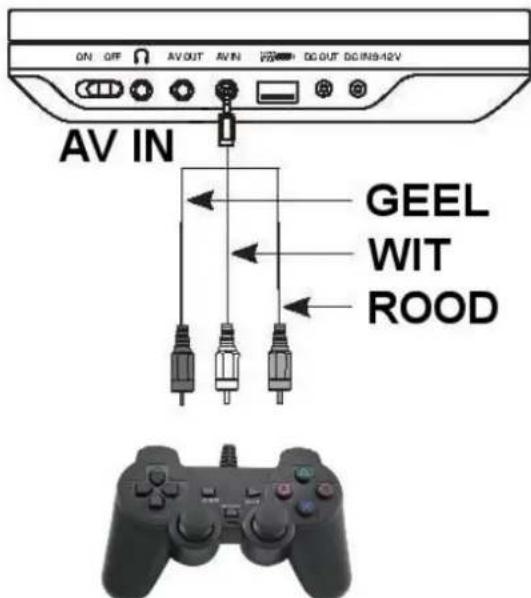

Aansluiten speler op externe signalaal bron (bv spel computer)

Sluit de optionele AV kabel (AV art.nr 276204) aan op
AV IN van de speler
Sluit rood (Audio rechts) Wit (Audio links)
Geel (Video) aan (eventueel via een
optionele RCA verleng kabel male-male)
aar de spel console

Selecteer op de AV 2500IR AV IN door middel van de SOURCE knop op de speler of de afstandsbediening.

Pag 4 - AV-2500IR Uno/Duo Deluxe

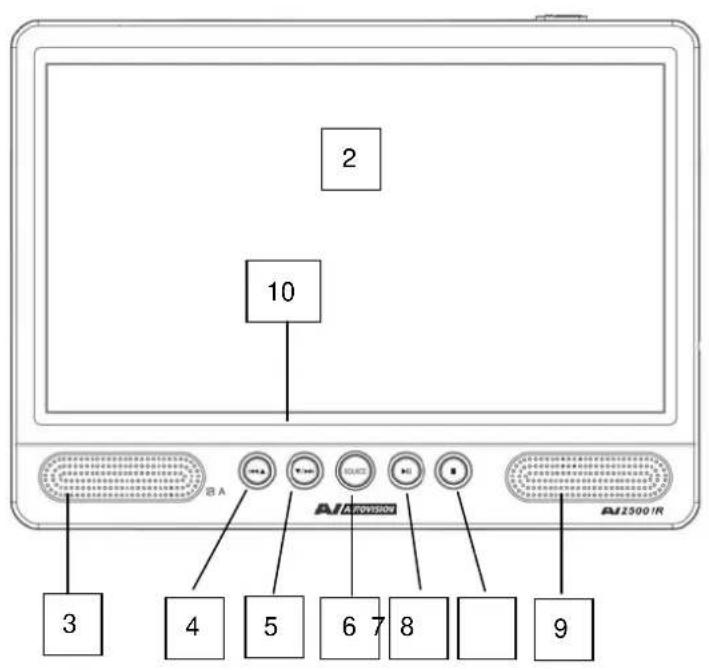

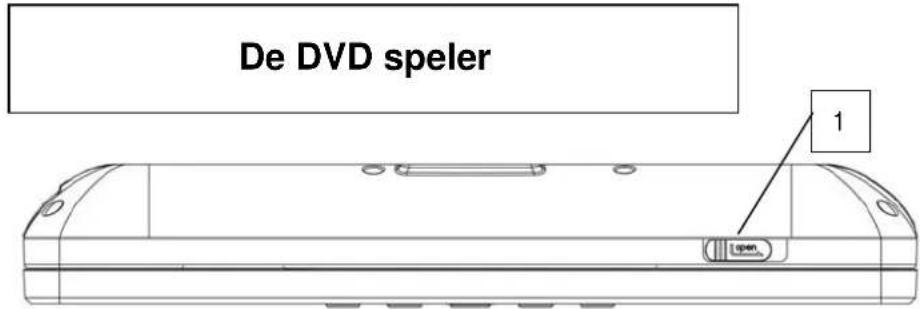

Functies en bediening

1	OPEN de cd/dvd lade
2	TFT scherm /DVD klep
3	Infrarood ontvanger tbv afstands- bediening (achter speakerrooster)
4	Vorige / menu navigatie maar boven
5	Volgende / menu navigatie maar beneden
6	SOURCE-weergave bron DVD (CD), AV IN, MEDIA (SD of USB)
7	Afspelen / Pauze / Selecteer
8	Stop
9	Speakers
10	Infrarood 2 kanaals zender tbv optionele draadloze hoofdtelefoon (rode leds wonneer ingeschakeld.zie pag.6)

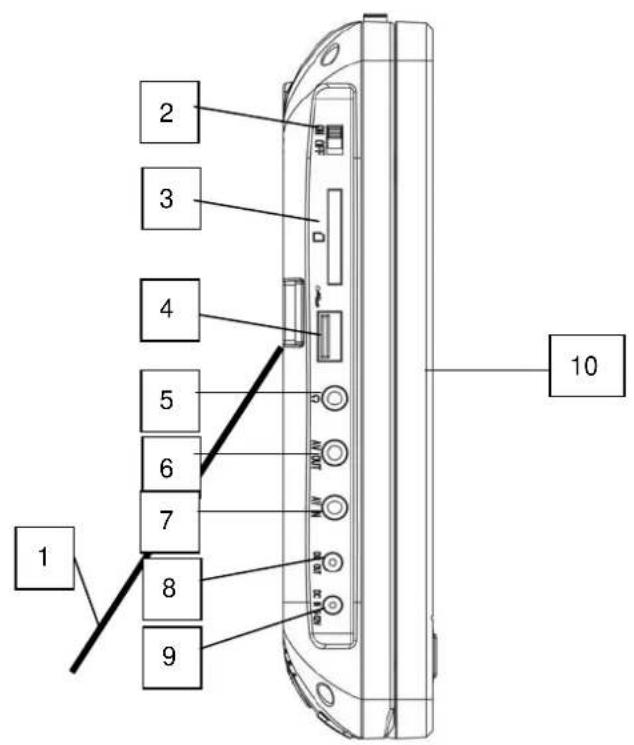

1	Steuun
2	AAN/UIT van de speler
3	Geheugenkaart lezer Max. 32Gb
4	USB poort tbv USB stick max 32Gb
5	Orentefooon uitgang
6	AV OUT
7	AV IN
8	DC OUT 12V Aansluiting
9	DC IN 12V Aansluiting
10	TFT Scherm /DVD klep

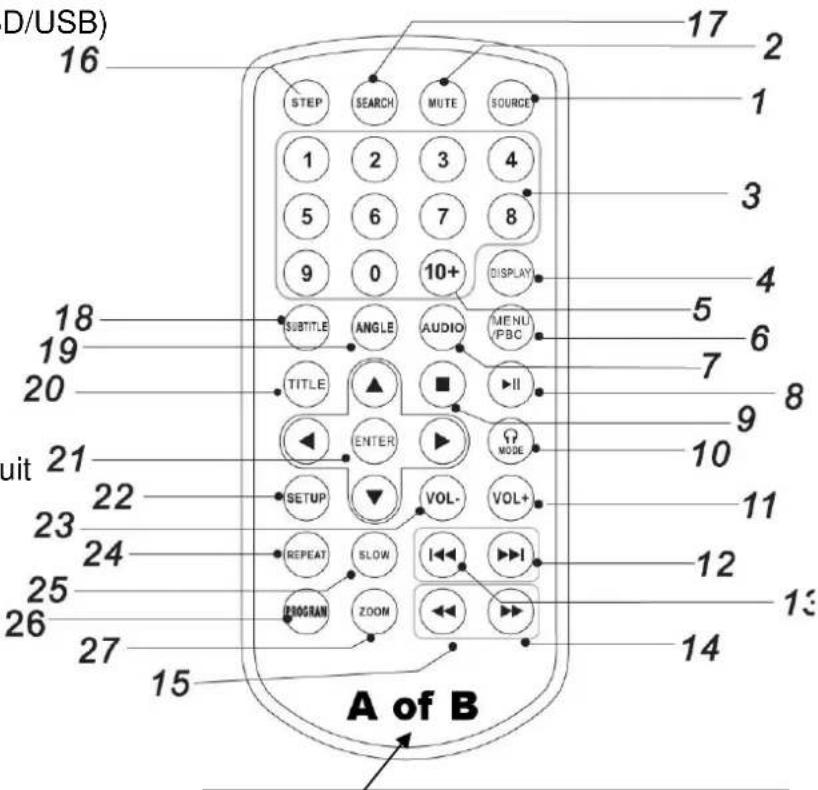

Afstandsbediening functies

1. SOURCE DVD, AV IN/UIT, MEDIA (SD/USB)
2. MUTE - geluid onderbreken
3. NUMERIEKE knappen
4. DISPLAY disk/track informatatie
5. Numeriek hoger dan 10
6. MENU - DVD hoofd menu
7. AUDIO - geluidsweergave
8. |SPEEL/PAUSE knop
9. STOP knop, 1x drukken en 1x indrukken om verder af te spelen, 2x indrukken om volledig te stoppen.
10. Optie draadloze hoofdtelefoons A/B/uit
11. VOLUME +
12. VOLGEND Hoofdstuk/track
13. VORIG Hoofdstuk/track
14. ▶SNEL VOORUIT 2/4/8/16/32
15. ▲SNEL ACHTERUIT 2/4/8/16/32
16. STEP enkele beeldweergave
    17.SEARCH-Zoek functie
17. SUBTITLE ondertitel taal knop
18. ANGLE Camera hoekpositie (dvd afhankelijk)
19. TITLE - Titelmenu van de disk oproepen
20. Gebruik om te scrollen in een menu ENTER Bevestig keuze
21. SETUP zie pag 8
22. VOLUME -
23. REPEAT - herhaal knop
24. SLOW - langzaam afspelen
    26.PROGRAM
25. ZOOM 2/3/4 12 1/3 14 afbeeling

AofB

De A of B op de afstandsbediening komt overeen met een A of B op de voorkant van de speler.

De "A" afstandsbediening werkt alleen op de "A" speler. Idem voor de "B" combinatie.

BIJ GEBRUK VAN DUO DELUXE (2 spelers)\ kunnen de twee afstandsbedieningen elkaar\ dan nicht beinvloeden.

Voor het eerste gebruik, verwijder het plastic lipje tussen de batterijhouser.

Indien de batterij van de afstandsbediening verrangen moet worden, ga dan als volgt te werk: Druk de clip (1) van de batterij deksel in en schuif het houdertje (2) eruit. Vervang de batterij voor het type CR2025 of equivalent. Zorg ervoor dat U de + kant van de batterij(Int

zien.

Vermijd:

• Schokken

Vocht

• Direct zonlicht

LET OP: De batterij mag nooit bij het normale afval worden aangeboden.

Gebruik een batterijverwerking instantie in uw omgeving of gemeenschap als deze er is.

Of kijk op http://www.stibat.nl voor meer informatie.

Basis bediening

Afspelen van DVD,MPEG4, SVCD, VCD,CD, MP3, Xvid disks

1) Nadat de voeding is aangesloten zet u de speler aan door de ON/OFF knop (2) op ON te zetten.

Er zal worden geprobeerd een disc op te starten:

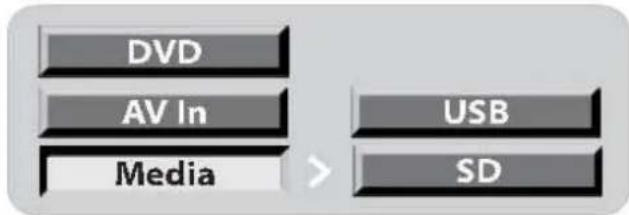

Met MODE U kunt kiezen tussen DVD (CD), AV IN, MEDIA (SD of USB)

Gebruik de toetsen om te selecteren en ENTER om te bevestigen.

Indien media geselecteerd wordt, dient er een SD kaart of USB stick geplaatst teijken

2) Open het disk comportiment met knop OPEN (1) enplaats een disk voorzichtig met het label omhoog in de speler. Druk deze in het midden vast tot deze vast klikt.
3) Sluit het scherm, het afspelen za automatisch beginnen.
4) Druk een maal op om te stoppen met afspelen, en om verder te gaan met afspelen. Druk 2 maal op om het afspelen geheel te stoppen.
5) Tijdens afspelen druk op om te pauzeren en nogmaals op om verder te gaan met afspelen.
6) Als het afspelen is beeindigd, zeit de speler uit door de ON/OFF knop op OFF te zetten.
7) Voor sommige DVD disks met titel of hoofdstuk structuur, druk op de MENU knop, om het disk menu te openen dan , | | toetsen om te selecteren en ENTER om te bevestigen.

NOOT: AUB Nietijdens het afspelen, USB stick of SD kaarten verwijderen, dit kan storingen tot gevolg hebben en data verlies!

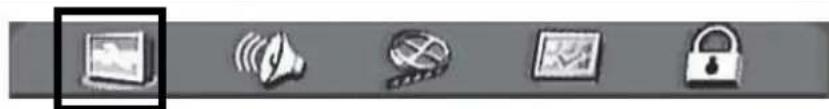

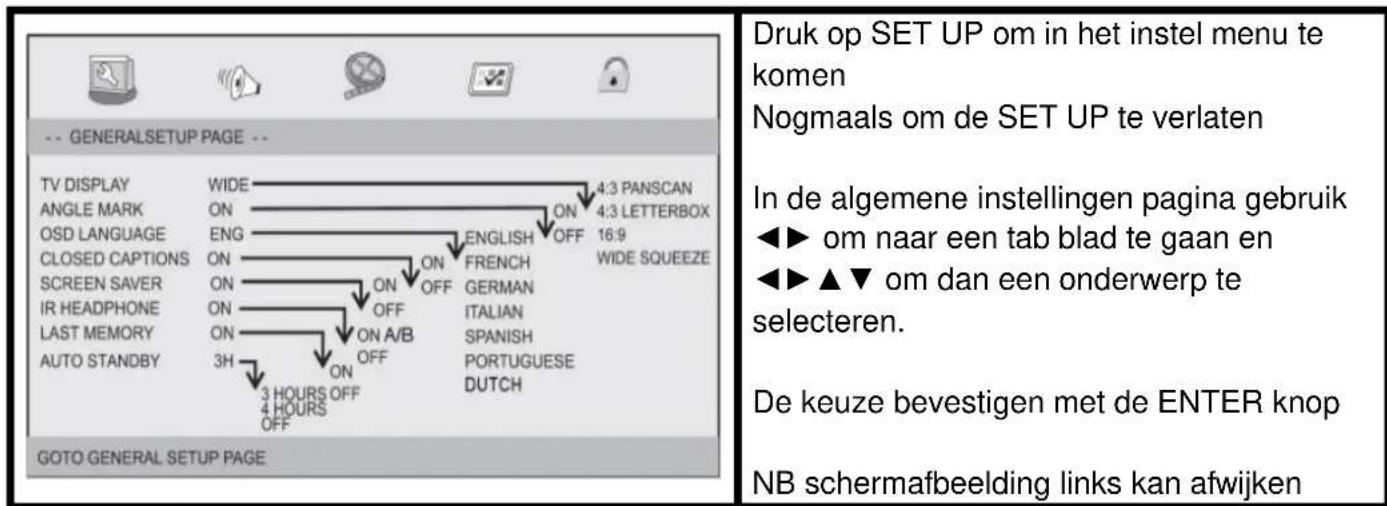

PAGINA ALGEMENE SETUP
BEELDSCHERM Weergave op het scherm ook van toepassing bij aansluiting op tv (AV UIT)	4:3 PANSCAN Selectie voor televisietoestellen met 4:3-formaat. Bij het Pan Scan-formaat worden films in 16:9-formaat op volle hoogte weergegeven, beeldfragmenten aan de zijkanten worden afgesneden
4:3 LETTERBOX	Selectie voor televisietoestellen met 4:3-formaat. Films worden in 16:9-formaat verkleind tot beeldschermbreedte
	16:9 (Breedbeeld) televisietoestellen met 16:9-beeldformaat.
	Wide Squeeze Beeld aanpassen aan 4:3
HOEKTEKEN	AAN / UIT Een DVD kan meertere camera/beeld Hoeken/posities bevatten. Dit is DVD afhankelijk!
OSD TAAL	OSD Taal (On Screen Display) Hier kurz u de verschillende talenkiezen Standaard taal is NL
TEKST INSLUITEN	EnkeleDVD's beschikken over ondertiteling voor doven en gehoorgestoorden. Deze ondertiteling bevat, in tegenstelling tot normale ondertiteling, ook beeld beschrijvingen.
SCREENSAYER	AAN/UIT Om inbranden te voorkomen, bij stilstaand scherm.
IR HOOFDTELEFOON	Optioneel gebruik van draadloze hoofdtelefoons. kies kanaal A of B, overeenkomstig de hoofdtelephoon.
LAATSTE GEHEUGEN	De DVD staatverder met afspelen waar gebleven is, nadat deze is uitgezet of de voeding is onderbroken.
AUTO STANDBY	DeDVD-speler staat in stand-by als er geen medium wordt afgespeeld en er geen toets worden ingedrukt.3H / 4H
AUDIO SET UP PAGINA
DOWNMIX	LT/RT of Stereo
INST DOLBY DIGITAL Alleen bij aansluiting op externe versterker	Stereo / L Mono / R Mono / Mix Mono
DYNAMISCH Alleen bij aansluiting op externe versterker Dolby Digital	Het volume zal dynamisch worden verhoogd, bijvoorbeeld explosies zullen nicht of nauwelijks luider worden terwijl het volume van normale gesprekken aanzienlijk toeneemt.

VIDEO SET UP PAGINA	Gebruik ⟨▷ en ⟨▷ ▲▼ om in te stellen. De keuze bevestigen met de ENTER knop
HELDERHEID
CONTRAST
TINT
VERZADIGING

NB DEZE OPTIE IS ALLEEN BESCHIKBAAR ALS ER GEEN DVD GEPLAATST IS

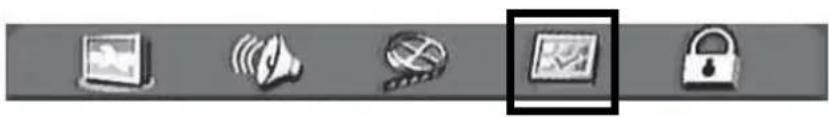

VOORKEUR INSTELLINGEN	Gebruik ⟨▷ en ⟨▷ ▲▼ om in te stellen. De keuze bevestigen met de ENTER knop
TV TYPE	van toepassing bij aansluiting op tv (AV UIT) PAL (Europa) NTSC (Verenigde Staten)
GELUID Taal van het geluid van de DVD
ONDERTITELING	Taal van de ontertiteling U=kunt de ontertiteltaal ook wijzigden tijdens het afspelen met de “SUBTITLE” knop op de afstandsbediening.
DISCMENU Taal van het disc menu
KINDERSLOT Kinderbeveiliging Ouderlijk/toezeicht	U heeft het password nodig om dit in te stellen. Hier kan het ouderlijk/toezeicht ingesteld worden. Standaard instelling: Adult (geen blokkade) De standard code is 1369
STANDAARD	Het toestel terugzetten maar de fabrieks- instelleningen

Wachtwoord INSTellen	Gebruik ⊥ ▶ en ⊥ ▶ ▲ ▼ om in te stellen. De keuze bevestigen met de ENTER knop
Wachtwoord MODE	AAN/UIT (standaard 1369)
Wachtwoord WIJZIGEN	Voer oud en/New wacht woord in
	NB indien wachtwoord vergeten:zet het toestel terug waar fabrieksinstellungen

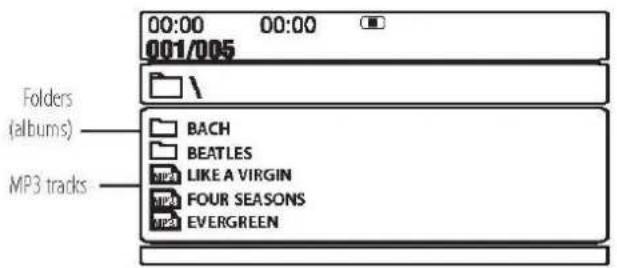

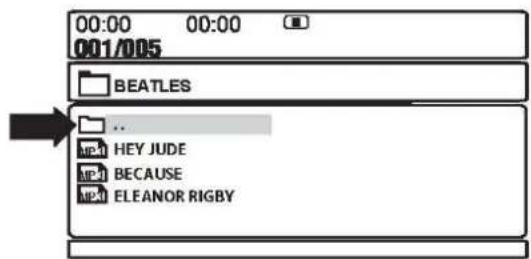

MUZIEK MODE

Plaats een cd/dvd met MP3 muzzlek tracks, het volgende menu verschijnt

Gebruik om te kiezen. De keuze bevestigen met de ENTER knop

Om een folder/map terug te gaan, kies.

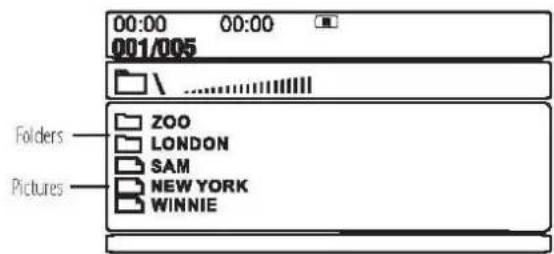

FOTO MODE

Plaats een JPEG disk /media in de speler, het afspelen begint

Druk op om een bestand te selecteren en ENTER om te bevestigen Druk op of ENTER om het bestand te bekijken, de Foto's worden in een dia show afgespeeld.

In de stop mode worden miniaturewweergeveen om te kiezen en OK/ENTER om te selecteren/af te spelen. Of gebruik | om volgende pagina's te tonen

Tijdens de dia show konnen devolgende instellingen gemaakt worden met de afstandsbediening.

PROGRAM	Overgangeffect van deoto's
STOP	Miniatuur weergave
►||	Pauze/afspelen van diashow
▲ Omkeren
▼ Spiegelbeeld
←	Tegen de klok in draaien
►	Met de klok mee draaien
ZOOM	In-uit zoomen gebruik ←←▶
←►▲▼	Verplaatsen wanner in zoom mode

Inhoud verpakking

AV2500IR	Uno	AV2500IR Duo Deluxe
DVD spelER 1 2
AC / DC Adapter / 100-240 volt spanning	1	2
Auto 12 volt sigaretten aansteker stekker 1 2
Afstandsbediening 1 2
Oortelefoon 1 2
Hoofdsteun montage 1 2
Beschrijving/handleiding 1 1
Audio Video Power kabel,:tussen de spelers	x	1

Technische specificaties

Display	10.1 inch true color Digitaal 16:9 TFT-LCD LED
Display resolutie 1024 x 600
Disc weergave	NTSC/PAL system weergave / Multiple-view-angle discs support
Afspeelbare media/bestanden	dvd-rw,DVD-r, dvid-rw, dvid-r, vcd en svcd cd-r, cd-rw, cd-audio, mp3,mpeg4, Xvid,jpeg,foto-cd Noot: MP4, VOB, DAT, MPG, XVID, en AVI bestanden maar de resolutie要去 NIET hoger+zijn dan 720*576, Audio is MP3 format. DIVX bestanden worden NIET ondersteund
Ouderslot	Ouderslot voor verilgheid kinderenDVD weergave
USB	USB 2 poort (FULL SPEED) Max 32Gb tbv usb sticks
3 in 1 Card Reader SD/MS/MMC Max 32Gb
Ingebouwde luidspeaker	Stereo 2*1W
Signaal uitgang	Kleur systemd: PAL/NTSC Audio systemd: stereo Video uitgang: 1VP-P/75 Ohm Audio uitgang (stereo) 1.4Vrms/10kOhm
Infrarood zender	2 kanaals infrarood zender tbv draadloze hoofdtelefoons Hierdoor kan tegelijkertijd er那次verschillende films gekeken worden met eigengeluidweergave. HoofdtelefooN AV artikel nummer 275206.(per stuk)
Frequency response	20Hz-20kHz
S/N ratio	>80dB
Bedrijfstemperatuur	0-40 Graden Celcius
Uitgang aansluitingen	Audio Video uit- en ingang OortelefooN uitgang
Voeding ingang	DC 9-12V/1A
Verbruik	Max 10W
Afmetingen	248 x 183 x 37 mm
Gewicht	820gr
Probleem	Controleer en handel als volgt
Geen voeding /gaat Niet aan	1. Controller of de voedingskabel goed is aangesloten in de speler DC IN2. Controller de ZEKERING in de 12v auto stekkerDRAAI HIER VOOR DE VOORKANT VAN DE 12VSTEKKER ER AF EN CONTROLEER DE ZEKERING
Speelt Niet	1. Disc zit ondersteboven in de speler2. Disc is Niet het juiste afspeel formaat voor de speler.3. GebrandeDVD is Niet leesbaar, probeer andere disc4. Disc is BESCHADIGD OF VIES, reinig disc of probeer andere disc5. Vocht heeft condens gezormd in de speler . Verwijder disc en LAST de speler aanvoor een uur acclimatieren.
Geen beeldals de spelersiaangesloten op tv* NB optionelekabel nodig	1. Staat de TV op AV signaal voor DVD inplaats van TV.2. Aansluitkabels* op AV OUT aangesloten?3. Controller of de aansluitkabels goed+zijn aangesloten. (eerst geel voor beeld)4. Controller of SOURCE Niet op AV IN staat,要去 op DVD/Media staan5. Reinig de disc6. Stop weergave en open set up menu, ga waar voorkeurpagina en selecteer terugaar de fabrieks instelleningen
Geen beeldals de spelersiaangesloten op spel computer*	1. Aansluitkabels op AV IN aangesloten?2. Controller of de aansluitkabels goed+zijn aangesloten. (eerst geel voor beeld)3. Controller of SOURCE Niet op DVD/Media staat,要去 op AV IN staan
Beeld / geluid stoort	1. Controller de kabels, deze要去en goed+zijn aangedrukt in de speler/schem.2. De disc is vies of beschadigd maak de disk schoon of probeer en andere.3. Reset de kleur instelleningen van de TV.
Bestand speelt Niet	1. Zie pag.11 afspeelbare bestanden.
Geen geluid uitt despeakers	2. Staat de IR hoofdtelefoon uit? Zie pag 6, pos 10Als deleze aanstaat is het geluid uitt de speakers gedempt.
Beeld Niet vol beeld	3. Selecteer screen(beeld) formaat in de speler SETUP MENU (TV Display)4. Selecteer beeld formaat van DVD disc menu.
Streten, donkerevlekken in beeld	Het TFT scherm is door invloed van buitenaf beschadigd en/of gebroken, dit valt nichtonder garantie.
Probleem /Storing boodschapin het scherm	Volgende boodschap verschijnt als er een probleem is met de geladen DISC disc:1. WRONG PASSWORD: De speler speelt geen disc als het wachtwoord vereist isivm rating voor kinderen2. WRONG DISC: The speler is uitgerust met DISC kwaliteits beschemmingsoftware. Bij een slechte DVD kan de speler de disc weigeren.
Speler geen beeldof blauw beeld	Staat speler Niet op AV IN? Zie SOURCE knop op de speler of op defstandsbediening
Kan Niet skippen ofzoeken	1. Sommige discs zich zo geprogrammeerd date er Niet ge-skipped kan wordenvooral bij het WARNING gedeelte.2. Disc met maar 1 hoofdstuk kan Niet skippen.
Geen geluid ofgeluid Niet kompleet	1. Als PC programme files of andere data files met MP3 worden gemixt opdezelfdecess, kan het zich dat de speler de Niet MP3 files afspeelt.2. Controller de disc, en MP3 bestanden op juist formaat.
Kan nicht in het voorkeuren-Instellingen menukomen	1. Verwijder de DVD of USB/SD kaartuit de spelere
Afstands-bediening doet niets	2. Controller of op deDVD spelere EN de afstandsbediening A of B staat.zie pag.63. Richt de afstandsbediening zonder:tussenliggende obstakels op de spelere4. Wijs de afstandsbediening richting de spelere)5. Controller of de batterij op dejuiste manier is geinstalleerd (+ omhoog)6. Vervang batterij.

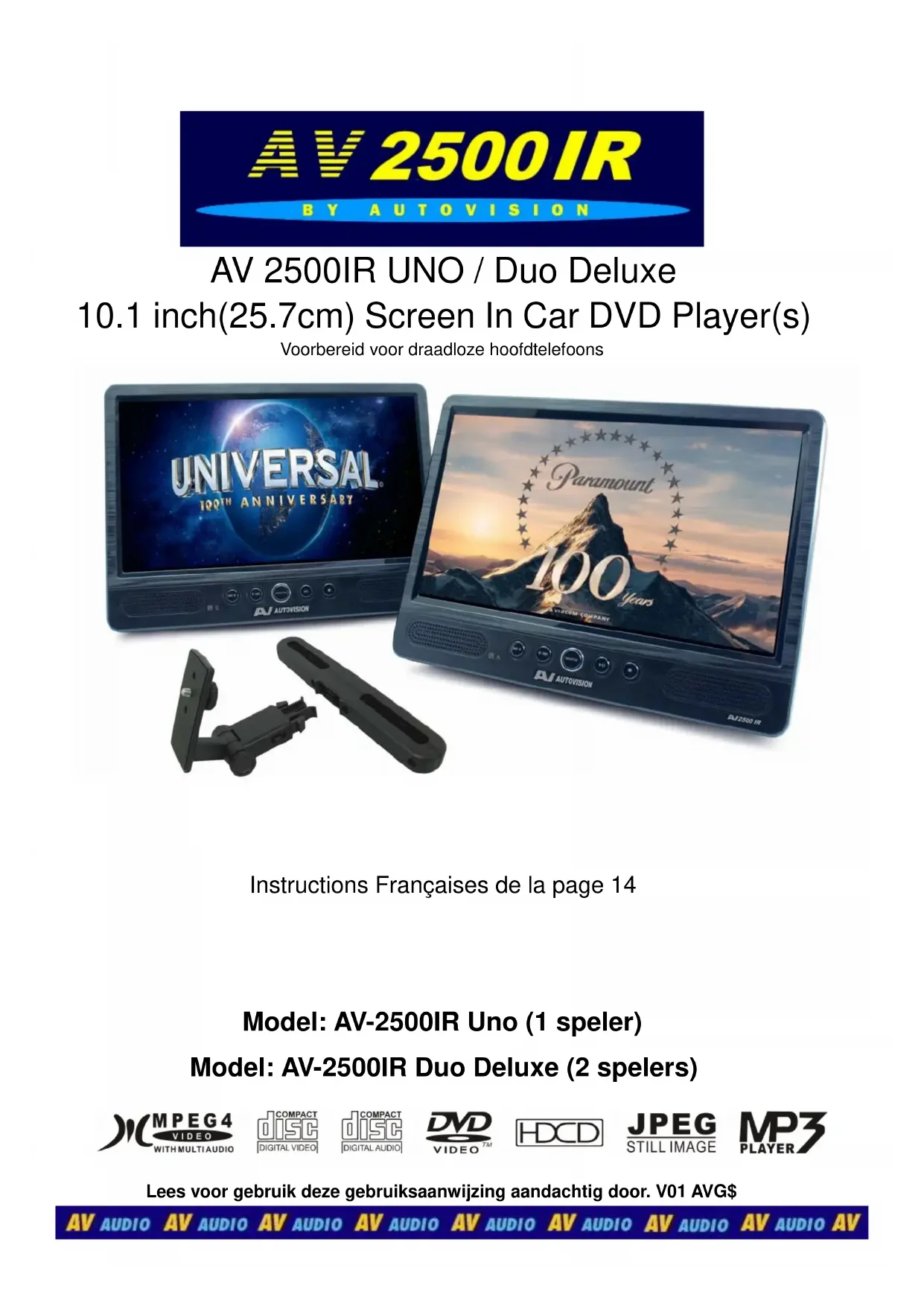

AV2500IR

BY AUTOVISION

WEEE (richtlijn betreffende afval van elektrische en elektronische apparatuur)

Als u op enig moment in de toekomst dit product bij het vuilnis wilt zetten, let er dan op dat: Afval van elektrische producten Niet bij het huishoudafval dienen te worden gezet. Recycle het apparaat bij de daartoe geeigende instantie.

Neem contact op met uw lokale overheden voor een recyclebedrijf.

Batterij/batterijen nicht bij het afval doen

Controleer deplaatselijke verordeningen omtrent het verwerken van batterijen of neem contact op met het gemeentehuis of uw afvalverwerkingsbedrijf of met de winkel waar u het product heeft gekocht.

De batterij/batterijen mogen nooit bij het normale afval worden aangeboden.

Gebruik een batterijverwerkings instantie in uw omgeving of gemeinschap als deze er is.

Uitvoering, wijzigingen, druk-zetfouten onder voorbehoud, AV G$ © 2016

Uitvoering, wijzigingen, druk-zetfouten onder voorbehoud, AV G$ © 2016
