Caractéristiques techniques	Caisson de basses actif, puissance de 300 watts, haut-parleur de 15 pouces.
Fréquence de réponse	24 Hz - 120 Hz.
Connectivité	Entrées RCA, entrée LFE, connectivité sans fil (selon modèle).
Utilisation	Idéal pour les systèmes home cinéma et audio haute fidélité.
Dimensions	Dimensions compactes pour une intégration facile dans divers environnements.
Poids	Environ 30 kg.
Maintenance	Vérifier régulièrement les connexions et nettoyer le caisson avec un chiffon doux.
Sécurité	Ne pas exposer à l'humidité, utiliser dans un environnement ventilé.
Informations générales	Garantie limitée, consulter le manuel pour les spécifications détaillées et les conseils d'utilisation.

FOIRE AUX QUESTIONS - SPL150 KLIPSCH

Pourquoi mon KLIPSCH SPL150 ne s'allume-t-il pas ?

Vérifiez que le caisson de basses est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Pourquoi les basses de mon KLIPSCH SPL150 ne sont-elles pas puissantes ?

Assurez-vous que le caisson est correctement réglé. Vérifiez les connexions audio et ajustez les paramètres de votre amplificateur ou de votre récepteur pour garantir que le caisson reçoit un signal adéquat.

Comment régler les paramètres du KLIPSCH SPL150 pour obtenir un son optimal ?

Réglez le potentiomètre de volume du caisson à un niveau moyen. Ensuite, ajustez la fréquence de coupure en fonction de vos enceintes principales, généralement entre 80 et 120 Hz.

Mon KLIPSCH SPL150 produit des bruits étranges, que faire ?

Vérifiez toutes les connexions pour vous assurer qu'elles sont sécurisées. Un bruit de grésillement peut également être causé par des interférences. Essayez de déplacer le caisson loin d'autres appareils électroniques.

Puis-je connecter le KLIPSCH SPL150 à un téléviseur ?

Oui, vous pouvez connecter le KLIPSCH SPL150 à un téléviseur via la sortie audio du téléviseur ou en utilisant un récepteur AV qui supporte les sorties pour caissons de basses.

Quelle est la taille de la pièce recommandée pour utiliser le KLIPSCH SPL150 ?

Le KLIPSCH SPL150 est conçu pour des pièces de taille moyenne à grande, idéalement de 20 à 40 m², mais cela dépend également de vos préférences d'écoute.

Comment positionner le KLIPSCH SPL150 pour un meilleur son ?

Placez le caisson de basses près d'un mur ou dans un coin pour une meilleure amplification des basses. Évitez de le placer dans un espace trop éloigné des enceintes principales.

Le KLIPSCH SPL150 est-il compatible avec les systèmes sans fil ?

Le KLIPSCH SPL150 est principalement conçu pour des connexions filaires. Si vous souhaitez une connectivité sans fil, envisagez d'utiliser un émetteur-récepteur Bluetooth compatible.

Comment savoir si mon KLIPSCH SPL150 nécessite une réparation ?

Si le caisson de basses ne s'allume pas, ne produit pas de son ou émet des bruits étranges après avoir vérifié toutes les connexions, il peut nécessiter une réparation. Contactez le service client de KLIPSCH pour plus d'assistance.

MODE D'EMPLOI SPL150 KLIPSCH

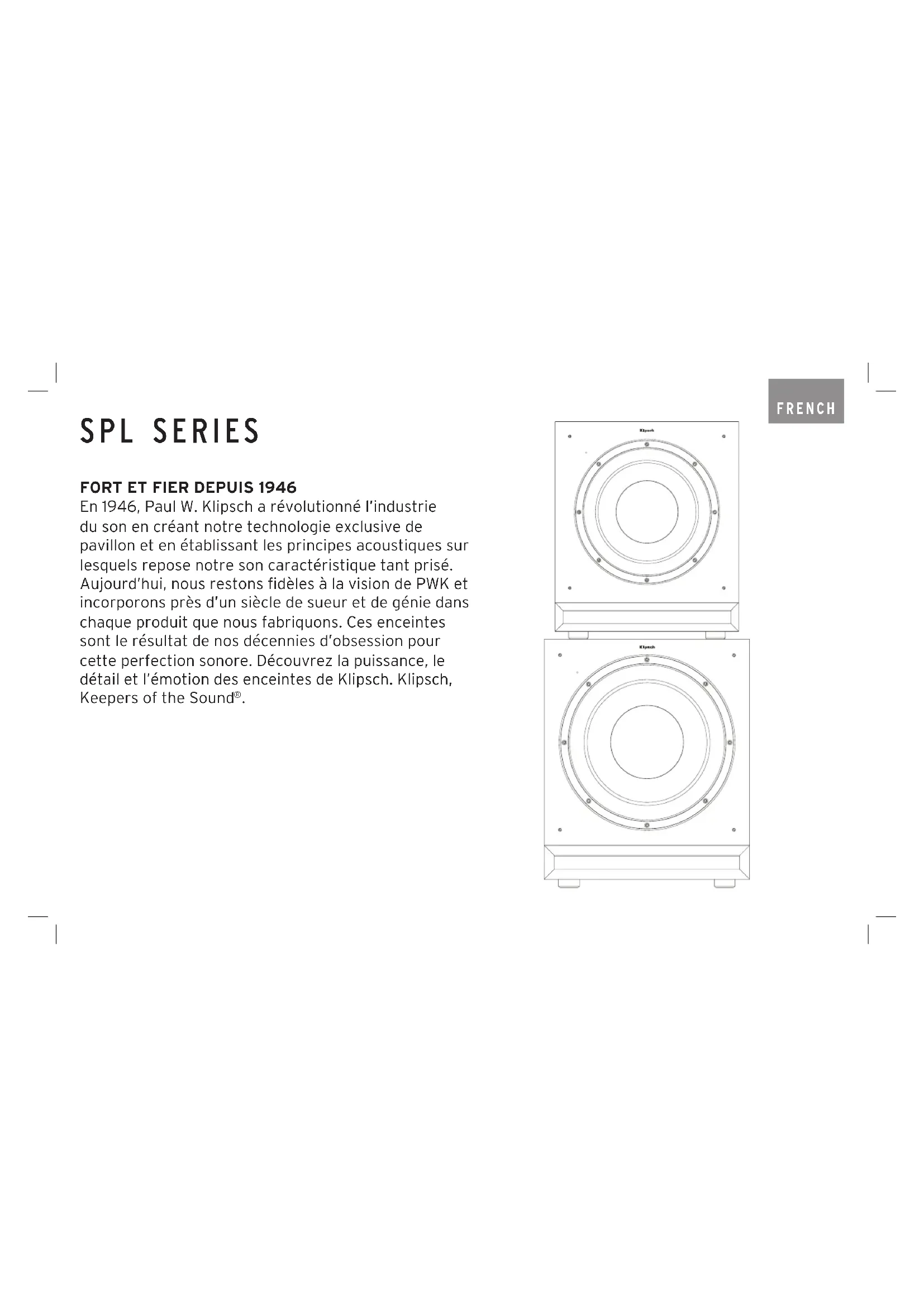

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créé notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidètes à la vision de PWK et incorporons pres d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvre la puissance, le détail et l'émotion des enceintes de Klipsch. Klipsch, Keepers of the Sound®.

FRENCH

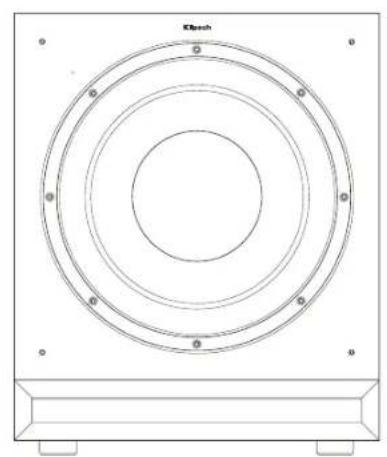

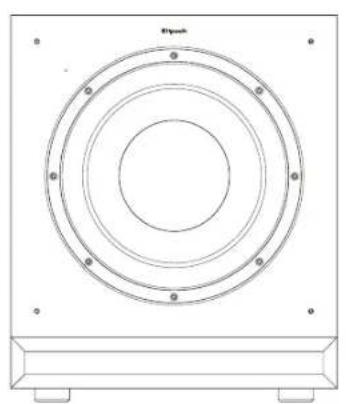

CAISSONS DE GRAVES SPL

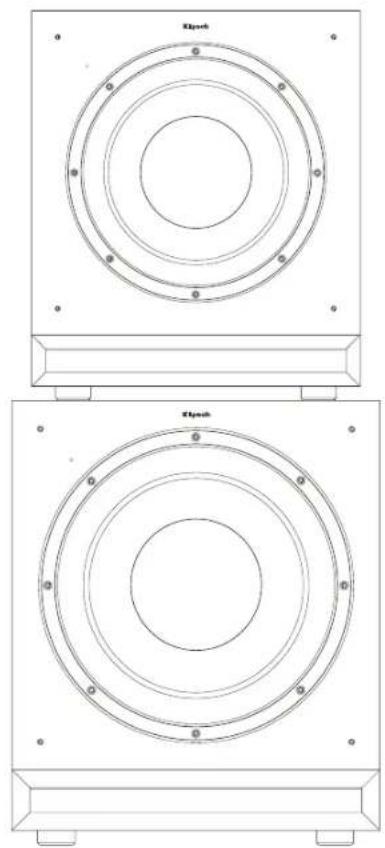

SPL-100SPL-120

INSPECTION

Nos voulons que votre nouvelle enceinte soit aussi belle qu'à sa sortie de l'usine! Veuillez vérifier sans attendre qu'elle n'a pas etendommagée lors du transport. Deballez soigneusement votre nouvelle enceinte et vérifie que les composants correspondant à laliste fournie. Dans des cas extrêmes, il est possible que des articles aient eté endommages au cours du transport.

Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

POSITIONNEMENT DE VOTRE CAISSON DE GRAVES SPL

Les caissons de graves actifs Klipsch sont conçus pour restituer des graves profonds et fournir l'impact qui donne vie à vos films et à votre musique. Généralement, vous obtiennent les autres résultats si vous placez cette caisson de graves dans un coin de la pièce, sur le même mur que vos enceintes frontales (reportez-vous à la figure 1). Veuillez notesque la position dans la pièce peut avoir un effet considérable sur les performances de toute caisson de graves actif. Une position en coin, comme suggérée ci-dessus, augmentera le volume des graves, tandis qu'une position au milieu d'un mur, ou au milieu de la pièce, réduira le volume des graves. Essayez différentes positions et différents réglages pour trouver ce qui convient le moyen à toute pièce et à toute goût. Lorsque vous désisissez l'emplacement de toute caisson de graves, n'oublié pas que vous devrez brancher l'amplificateur intégré au caisson de graves à une prise électrique.

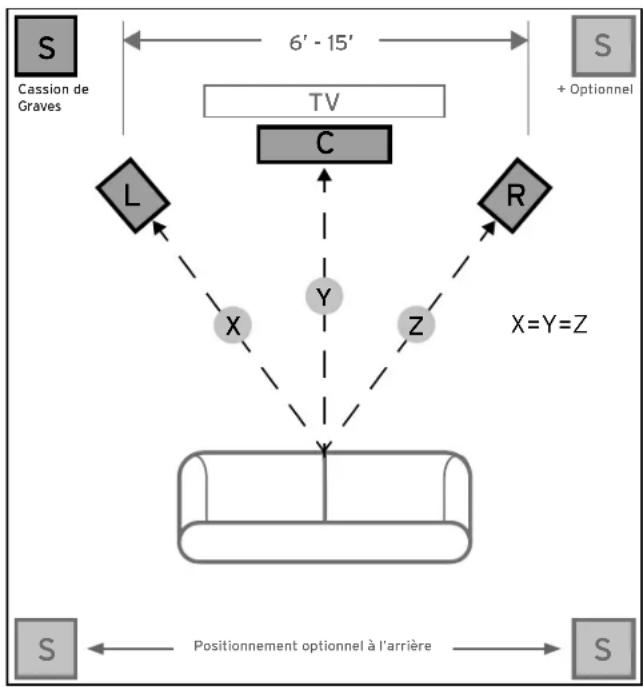

FIGURE 1
POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

BRANCHEMENTS ET RÉGLAGES

ATTENTION: Veillez à ce que le caisson de graves soit débranché de la prise murale avant d'effectuer tout raccordement.

Branchement d'entrée ligne (« LINE IN ») - La plupart des récepteurs (et préamplificateurs) surround d'aujourd'hui ont une sortie de niveau de préamplification pour caisson de graves intitulée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez de cette sortie, branchez-y une extrémité d'un cable pour caisson de graves, et insèrez l'autre extrémité du cable dans l'entrée de ligne du caisson de graves intitulée LEFT/LFE. Ce branchement permet au caisson de graves de fonctionner aussi bien avec de la musique qu'vec des films en son surround (reportez-vous au manuel de votre récepteur). En l'absence d'une sortie pour caisson de graves sur yourselves récepteur, vous pouvez raccorder les sorties préamplifiées des voies de gauche et de droite de votre récepteur (si disponibles) aux entrées Left/LFE (Gauche/LFE) et Right (Droite) du caisson de graves.

Branchement au port WA-2 - Pour une connectivité sans fil de votre nouveau caisson de graves Klipsch SPL-100 ou SPL-120, le WA-2 est disponible en option. Le WA-2 fonclionnera uniquement avec certains caissons de graves de marque Klipsch, Energy, Mirage ou Jamo qui disposent d'une entree intitulée « WA Port » Le WA-2 est un produit de 2,4 GHz concu pour transmettre un signal sans fil dans un rayon de 15 metres. Consultez klipsch.com pour plus de details.

Réglage du gain (« LEVEL ») - Si votre caisson de graves est connecté à la sortie « Subwoofer » d'un récepteur surround, réglez d'abord le volume du caisson de graves sur la position « Médiane » ou « 0 dB » du récepteur. Ensuite, augmentez le volume (ou le gain) du caisson de graves jusqu'à ce que la puissance sonore diffusée par le caisson de graves correspondé à celle de vos enceintes principales. Une fois ce réglage terminé, le bouton de volume de l' amplificateur ou du préamplificateur de votre système assurances à la fois le réglage du volume de votre caisson de graves et de vos enceintes. Si votre caisson de graves est connecté aux sorties préamplifiées gauche/droite (L/R) d'un récepteur ou branché via la connexion à haut niveau aux bornes d'enceintes du récepteur, aucun réglage de volume du caisson de graves n'est nécessaire au niveau de ce récepteur avant de régler le contrôle de gain du caisson de graves.

Réglage du filtre passes-bas (« LOWPASS ») - La fréquence de coupure désignée déterminé le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Pour régler la fréquence de coupure à partir du récepteur, tourné le bouton du filtre passé-bas (Lowpass Filter) du caisson de graves au maximum vers la droite (160 Hz). Réglez la fréquence de coupure en fonction de la taillie des enceintes gauche/droite principales que vous utilisez avec le système. En règle générale, pour des enceintes de grande taillie, de type colonne, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez comme enceintes principales des enceintes de type bibliothèque ou satellite, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé pour que les basses fréquences se complètement harmonieusement entre les enceintes et votre caisson de graves une fois votre système entierement installé. Si vous récepteur ne dispose pas d'un réglage de fréquence de coupure, réglez le filtre passé-bas (Lowpass Filter) du caisson de graves en suivant les mêmes recommandataires (consultez le manuel du récepteur pour des renseignements supplémentaires concernant l'installation des enceintes).

« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique du caisson de graves à vos encéintes principales. Sélectionnez la position (0° ou 180°) pour laquelle vous caisson de graves produit davantage de puissance à la position d'écoute.

MISE SOUS TENSION (« POWER ») AUTO/ON/OFF - Lorsque ce commutateur est en position « ON», le caisson de graves reste en permanence sous tension. Lorsque ce commutateur est en position « AUTO», le caisson de graves se met automatiquement en marche depuis la détction d'un signal. Il passe en mode veille après 15-20 minutes sans signal. Lorsque le commutateur est en position « OFF», le caisson de graves reste etéint tant que l'interrupteur d'alimentation est en position « ON » ou « AUTO » ou « STANDBY »

Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique l'état opérationnel de l'amplificateur intégré. Le témoin est allumé en vert lorsque l'amplificateur est sous tension et recoit un signal. Si le témoin n'est pas allumé, l'amplificateur est hors tension. Pour plus de renseignements sur les réglages mentionnées dans ce manuel et sur la gestion des graves, adressez-vous à votre revendeur ou consultez www.klipsch.com

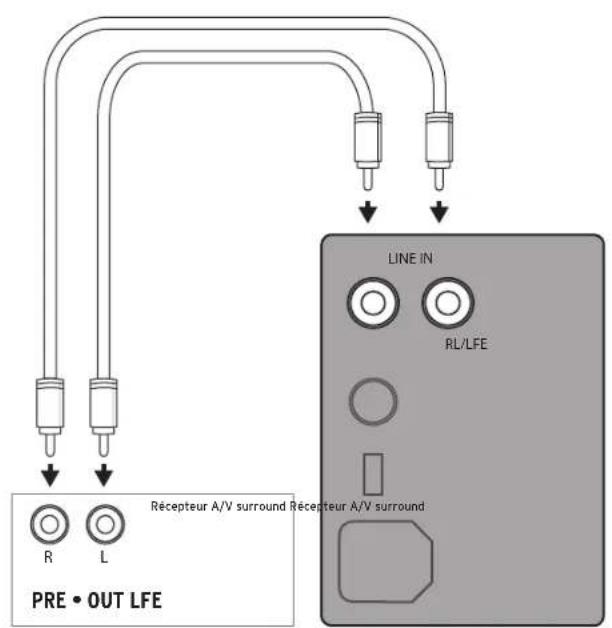

FIGURE 2 BRANCHEMENT D'UN CAISSON DE GRAVES SPL-100 OU SPL-120
OU

ENTRETIEN ET NETTOYAGE

La finition vinyle résistance de votre caisson de graves ne nécessite qu'un dépoussierage ou un nettoyage au chiffon sec. Evitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La Brosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre caisson de graves.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revenues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veullez conserver votre reçu pour toute réclamation au titre de la garantie.

SPL SERIES
