Marca	Klipsch
Modelo	SPL150
Tipo de producto	Subwoofer activo
Altavoz	15 pulgadas
Amplificación	Integrada
Potencia	No especificada en el manual
Respuesta en frecuencia	No especificada en el manual
Conectividad	Entrada de línea (Left/LFE y Right), puerto WA-2 para módulo inalámbrico opcional
Ajustes	Ganancia (volumen), filtro paso bajo (40-160 Hz), fase (0/180°), modo de alimentación (Auto/On/Off)
Alimentación	Red eléctrica (voltaje no especificado)
Dimensiones (aprox.)	50 x 45 x 50 cm (An x Pr x Al)
Peso (aprox.)	25 kg
Acabado	Vinilo resistente
Mantenimiento y limpieza	Quite el polvo con un paño seco o un cepillo suave de aspiradora. Evite productos abrasivos.
Seguridad	Desconecte antes de cualquier conexión para evitar descargas eléctricas.
Funcionalidades adicionales	Encendido automático (Auto-On) tras detección de señal, reposo tras 15-20 minutos sin señal
Accesorios opcionales	Módulo inalámbrico WA-2 (2,4 GHz, alcance hasta 15 m)
Registro del producto	En línea en klipsch.com/register

Preguntas frecuentes - SPL150 KLIPSCH

¿Cómo conectar el subwoofer SPL150 a un receptor?

Conecte un cable RCA desde la salida Subwoofer Pre Out del receptor a la entrada LEFT/LFE del subwoofer. Si su receptor no tiene una salida dedicada, use las salidas preamplificadas izquierda/derecha.

¿Cómo ajustar el volumen del subwoofer?

Comience ajustando el receptor a una posición media (0 dB). Luego, gire el control LEVEL del subwoofer hasta que los graves estén equilibrados con los altavoces principales.

¿Cómo ajustar la frecuencia de corte (Lowpass)?

Gire el control LOWPASS a 160 Hz si el receptor maneja el corte. De lo contrario, ajuste entre 50-90 Hz para altavoces de piso o 90-150 Hz para altavoces de estantería.

¿Para qué sirve el ajuste de fase (0/180)?

Permite ajustar la sincronización acústica entre el subwoofer y los altavoces. Seleccione la posición que brinde más potencia en su posición de escucha.

¿Cómo funciona el modo Auto/On/Off?

En la posición Auto, el subwoofer se enciende tan pronto como se detecta una señal y entra en reposo tras 15-20 minutos sin señal. En la posición On, permanece encendido constantemente. Off lo apaga.

¿Se puede usar el subwoofer de forma inalámbrica?

Sí, con el módulo opcional WA-2. Conéctelo al puerto WA Port del subwoofer y conecte el transmisor al receptor. Alcance de hasta 15 metros.

¿Dónde colocar el subwoofer para obtener el mejor rendimiento?

Colóquelo en una esquina de la habitación, en la misma pared que los altavoces frontales, para maximizar los graves. Evite el centro de una pared o de la habitación si desea menos graves.

¿Cómo limpiar el subwoofer?

Use un paño seco o un cepillo suave de aspiradora. Nunca use limpiadores abrasivos o solventes.

¿Qué hacer si el subwoofer no se enciende?

Verifique que el cable de alimentación esté bien conectado y que el interruptor POWER esté en On o Auto. El indicador frontal debe estar verde cuando recibe una señal.

¿Cómo registrar mi producto Klipsch SPL150?

Vaya a klipsch.com/register y siga las instrucciones. Guarde su recibo para cualquier reclamo de garantía.

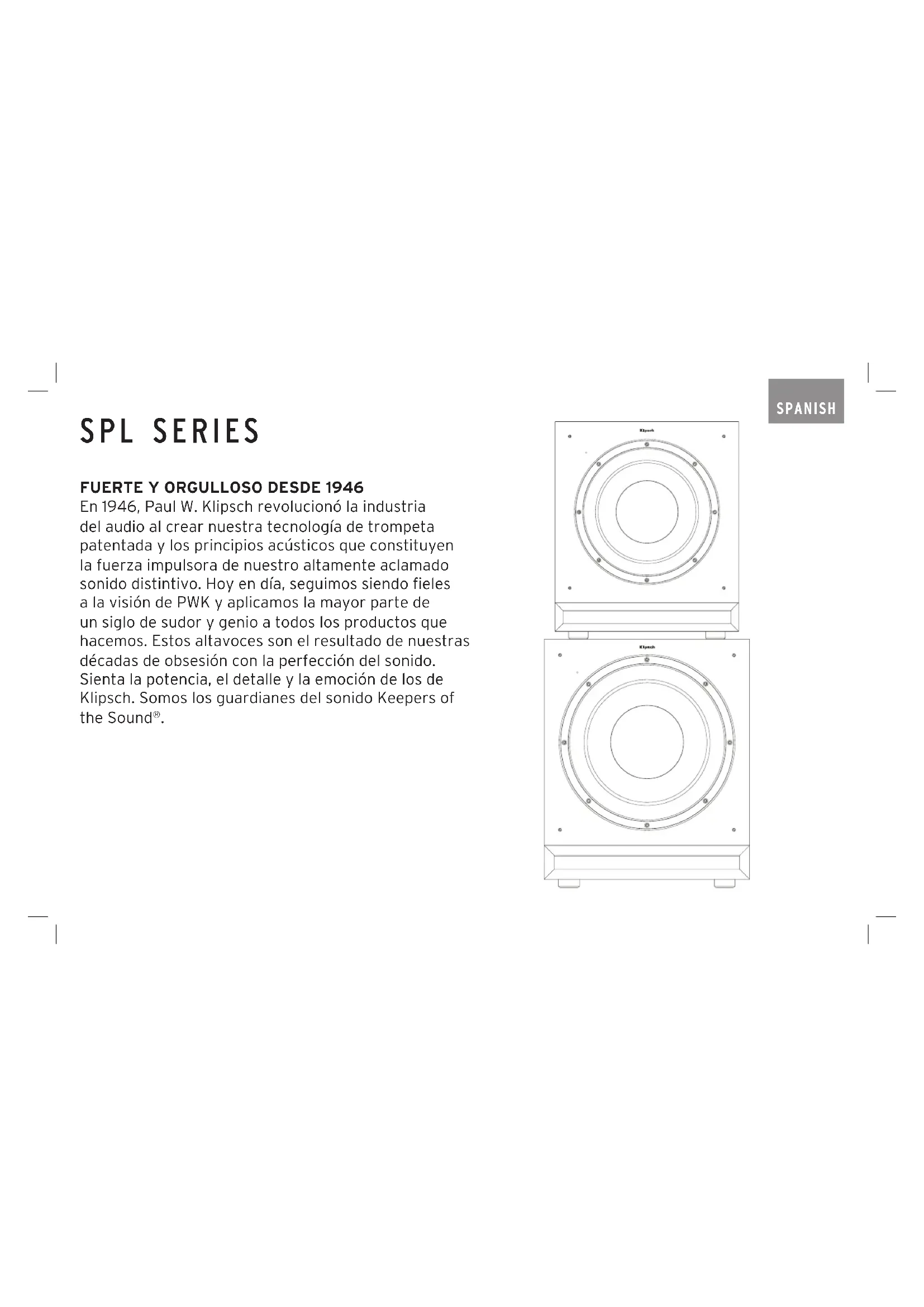

MANUAL DE USUARIO SPL150 KLIPSCH

En 1946, Paul W. Klipsch revoluciones laindustry del audio al crear nuestra Tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altoamente aclamado sonido distinctivo.Hoy en día, seguimos cuando fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el的结果o de nuestros décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los de Klipsch.Samos los guardianes del sonido Keepers of the Sound

SPANISH

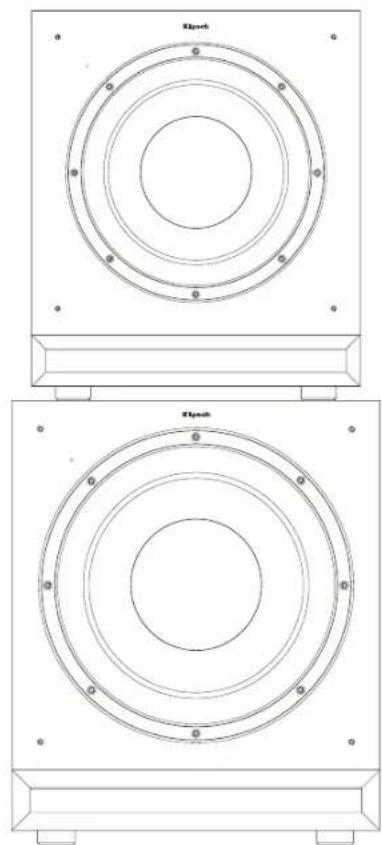

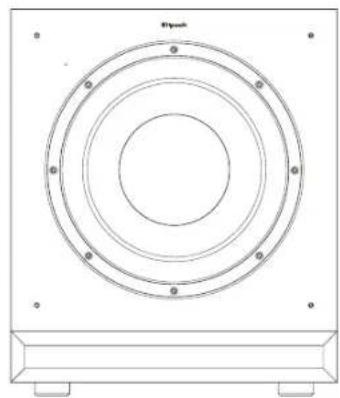

SUBWOOFERS SPL

SPL-100SPL-120

INSPECCION

Deseamos que su nuevo sistemas de altavoces se vea tan bien como se va cuando salio de la fabrica. Vearapidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistemas de altavoces y vea si en el paquete viene todos los componentes indicados en la lista de empaque. En circunstancias extremas, es possible que的一些 piezas o componentes se hayan

dañado en transito. Si descubre daños, notifique al servicios de entrega y al minorista sobre compró el sistemas. Solicite una inspeccion y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

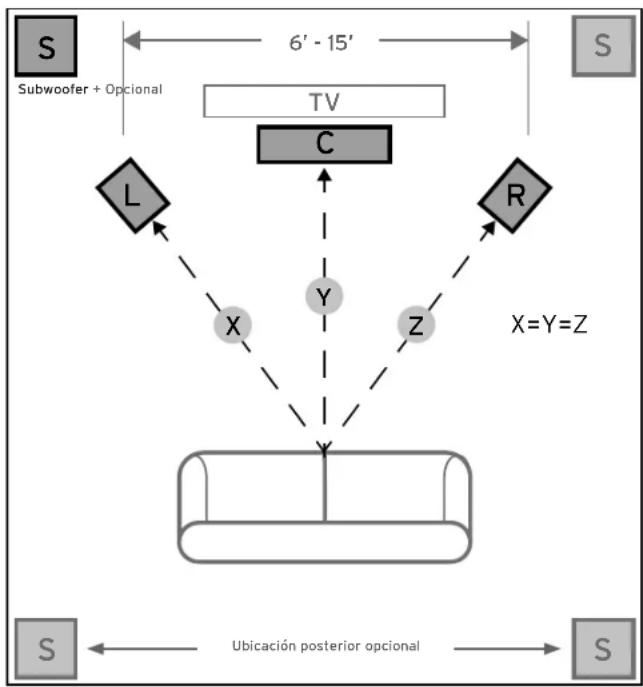

UBICACION DEL SUBWOOFER SPL

Los subwoofer alimentados de Klipsch^® han sido diseñados para reproducir bajos profundos y tener el impacto que hace que suspellicables y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala jusqu'à la pared contra la WHICH se ponen los altavoces de canal frontal (Consulte la figura 1). Tenga en cuenta que laubicación en la sala pueda tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere,urrenta el rendimiento de bajos;ponerlo al centro de la pared o fuera de la sala lo disminuye.Experimente con diversas options de colocacion y configuraciones de controlles hasta encontrar las que mayor se adapten a la sala y a su gusto en particular. Cuando escoja laubicación del subwoofer,onga en@cuenta que es necessario connectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.

FIGURA 1
UBICACION DEL ALTAVOZ EN ELÁRQUA DE AUDICION

CONEXIONES Y CONTROLES

PRECAUCION: Desenchufe el subwoofer del enchufe de corriente alterna de la pared antes de hacer conexiones.

Conexión de entrada de linea (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día Tienen una calidad de subwoofer de nivel de linea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador)iene esta calidad, conectele un extremo de un cable de subwoofer y conecte el othero extremo del cable a la entrada de linea del subwoofer que dice LEFT/LFE.Esta conexión le permite al subwoofer configurar con música ypelliculas de sonido surround (consulte el manual del receptor). Si no hay calidad de subwoofer en el receptor, pueda conectar alternativamente salidas de preamplificación de canal izquierdo y canal derecho desde el receptor (si las tiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

Conexión de Puerto WA-2. Para propósitos de conectividad inalámbrica, su nuevo subwoofer SPL-100 o SPL-120 de Klipsch tiene WA-2 optional. El WA-2 funciona solo con ciertos subwooersmarca Klipsch,EnergyMirage y Jamo con entrada de "puerto WA" en el panel trasero del amplificador (consulte el manual del propietario del subwoofer).El WA-2 es un producto de 2.4 GHz diseñado para transmitir una Seedal inalámbrica de 50 pies (15m) de alcance radial. Hay más detalles en klipsch.com.

Control de volumen (LEVEL). Si el subwoofer está conectado a la calidad de subwoofer de un receptor surround,onga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posicion "0 dB". Luego,aumente el volumen (es decide,la amplificacion) del subwoofer hasta que corresponda a la calidad de los altavoces principales. Después de hacer esta configuracion,el control de volumen del amplificador o preamplificador principal del systema sera el control de volumen comun del subwoofer y de los altavoces. Si el subwoofer está conectado a las calidas de preamplificacion izquierda y derecha de un receptor, o está cableado a travers de la conexion de alto nivel a las terminales de altavoz del receptor, en ese receptor no sera necessario tijar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el limite superior de las Frequencias que se pasan de los altavoces al subwoofer. Si se va a fibrar el punto de crossover en el receptor, gire la perilla del bajo de pasabajas del subwoofer al maximuma la derecha (160 Hz), Fijie el punto de crossover segun el tameno de los altavoces principales izquierdo y derechocho queonga el sistemas. Como regla general, para altavoces grandes, de piso, fije el punto de crossover entre 50Hz y 90Hz . Si los altavoces principales son altavoces微量元素 o altavoces satelite, fije el punto de crossover entre 90Hz y 150Hz . Mrientras mas(PCPO sea el altavoz, mas alto debere ser el ajuste hasta que las frequencies de bajos se combinen bien entre los altavoces y el subwoofer una vez que el sistemas quede Completely cableado. Si el receptor noiene ajuste del punto de crossover, fije el bajo del pasabajas del subwoofer segun las mismas configuraciones recomendadas (consulte el manual del receptor si眼看 information adiconditional de configuracion de altavoces).

Fase (PHASE) 0/180. Este control se utilizes para hacer correspponder acúsc的品牌 de subwoofer con la de los altavoces principales. Selección la posión, 0^ o 180^ , en la cuales subwooferonga el mayor rendimiento de bajos en la posión de auditorio.

ENCENDIDO Y APAGADO (POWER ON/OFF). Cuando este interruptor está en la posicion ON/AUTO/STANDBY, el subwoofer se enciende automatistically al detectar una发展方向. Si pasan mas de 20 horas sin发展方向, el subwooferenta automatamente en modo de espera. Cuando este interruptor está en la posicion OFF, el subwoofer permanece apagado cuando el interruptor de encendido y apagado (POWER ON/OFF) está en la posicion de apagado (OFF).

Indicador LED de alimentacion. Este LED está ubicado en el bafle delantero del subwoofer e indica el estado de configuracion del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y recibiendo una senal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para Obtener más informacion sobre los controllesmentionados en este manual y sobre procesamento de bajos,vea a su distribuidor o vaya a www.klipsch.com

FIGURA2 CABLEADO DE LOS SUBWOOFERS SPL-100 Y SPL-120

CUIDADO Y LIMPIEZA

El subwoofer tiene un acabado de vinilo resistente que solamente requires qutarle el polvo o limpiarlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para qutarle el polvo a la caja del subwoofer.

REGISTRO DEL PRODUCTO

Registresu producto en linea en www.klipsch.com/register

• Klipsch lo mantendrá al día sobre新模式 productos y promociones.
• Sus datos personales no se vendieran nunca.
  -Esta informacion de registrar no se utilizes para propuestos de garantia.

Conserve su recibo para hacer las reclamaciones de garantía.

SPL SERIES

ORGULHO DESDE 1946
