BEDIENUNGSANLEITUNG SPL150 KLIPSCH

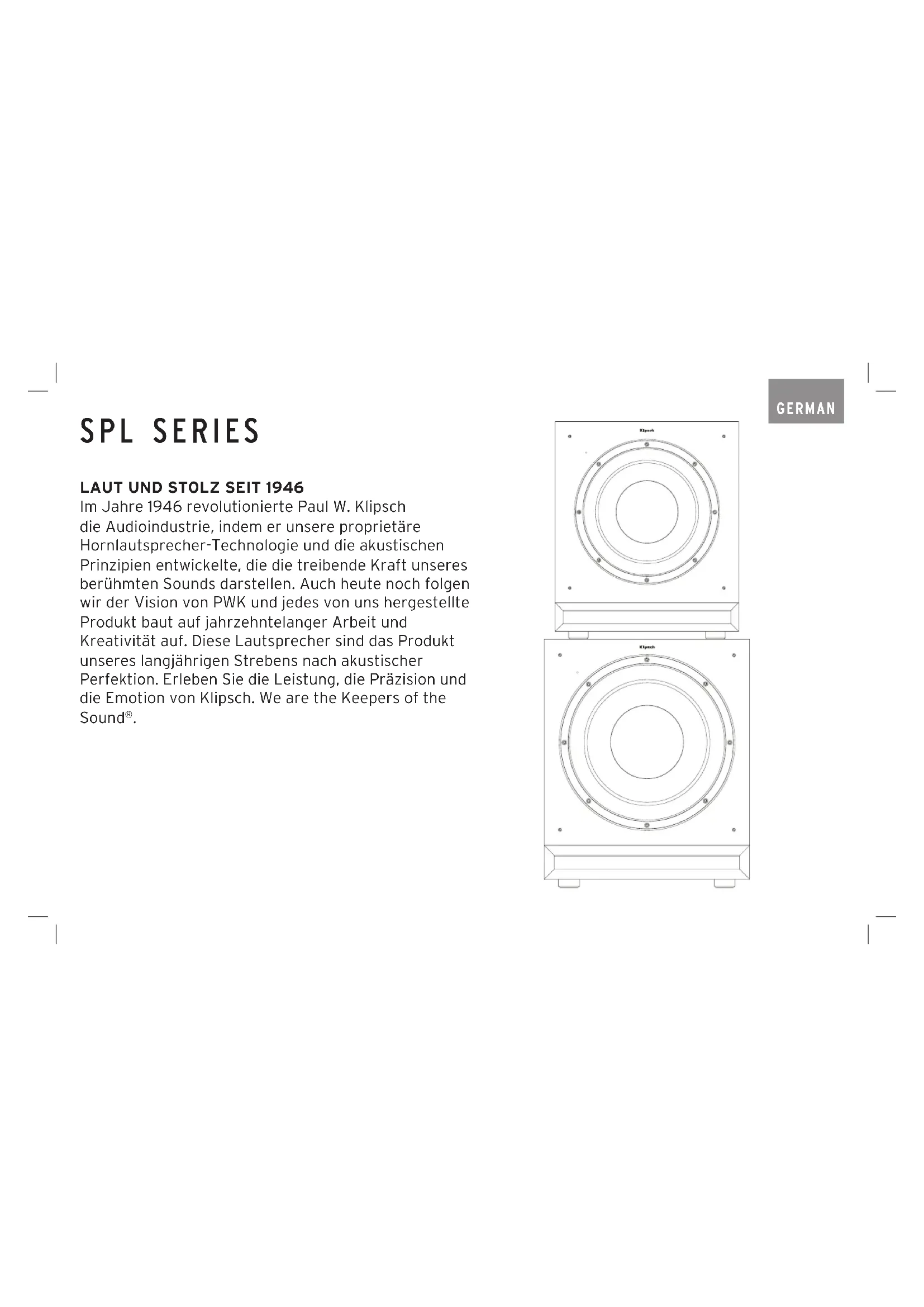

FORT ET FIER DEPUIS 1946

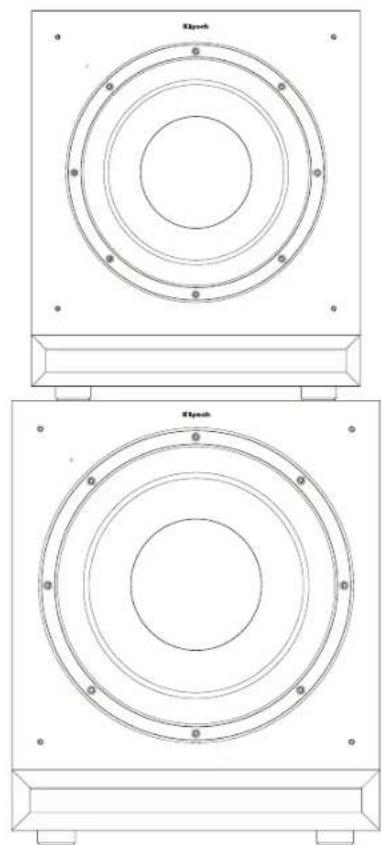

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere propietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedem von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Prazision und die Emotion von Klipsch. We are the Keepers of the Sound®.

GERMAN

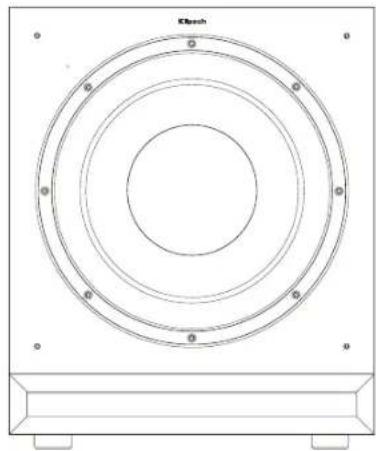

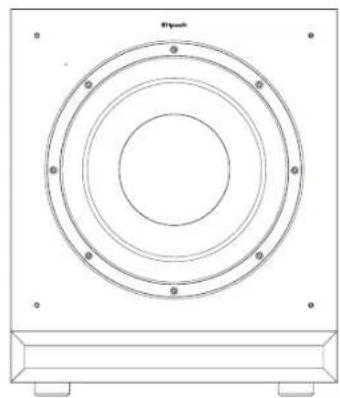

SPL-SUBWOOFER

SPL-100SPL-120

INSPECTION

Wir wollen{sicherstellen,dasshrne Lautsprachersystem fabrikne aussieht!PrufenSiebittegleich,obettaigeTransportschaden vorliegen.PackenSiehnrneusLautsprachersystemsorgfaltig ausundvergleichenSiedieKomponentenmitderPacklste.In ExtremfallenkonnenTeilewahrenddesTransportsbeschadigt wordensein.

Falls Schaden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PLATZIERUNG IHRES SPL-SUBWOOFERS

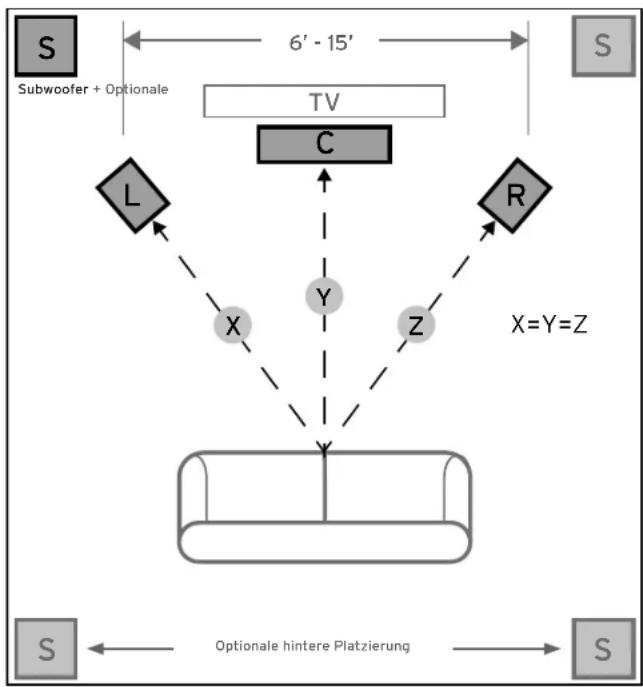

Die Aktiv-Subwoofer von Klipsch bieten tiefen Bass und einen Klang, der ihre Filme und ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofer in einer Zimmerecke an der gleichen Wand wie die vorderen Lautsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofer haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von den Wänden entfern't die Bassleistung verringert. Experimentieren Sie mit verschiedenen Platzierungen und Geräteinstellungen, um die ideale Kombination für ihren Raum und ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofer wahlen, sollen den Sie daran denken, dass Sie den eingebauten Verständiger des Subwoofer ans Stromnetz anschließen müssen.

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

ANSCHLUSSE UND REGLER

ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist.

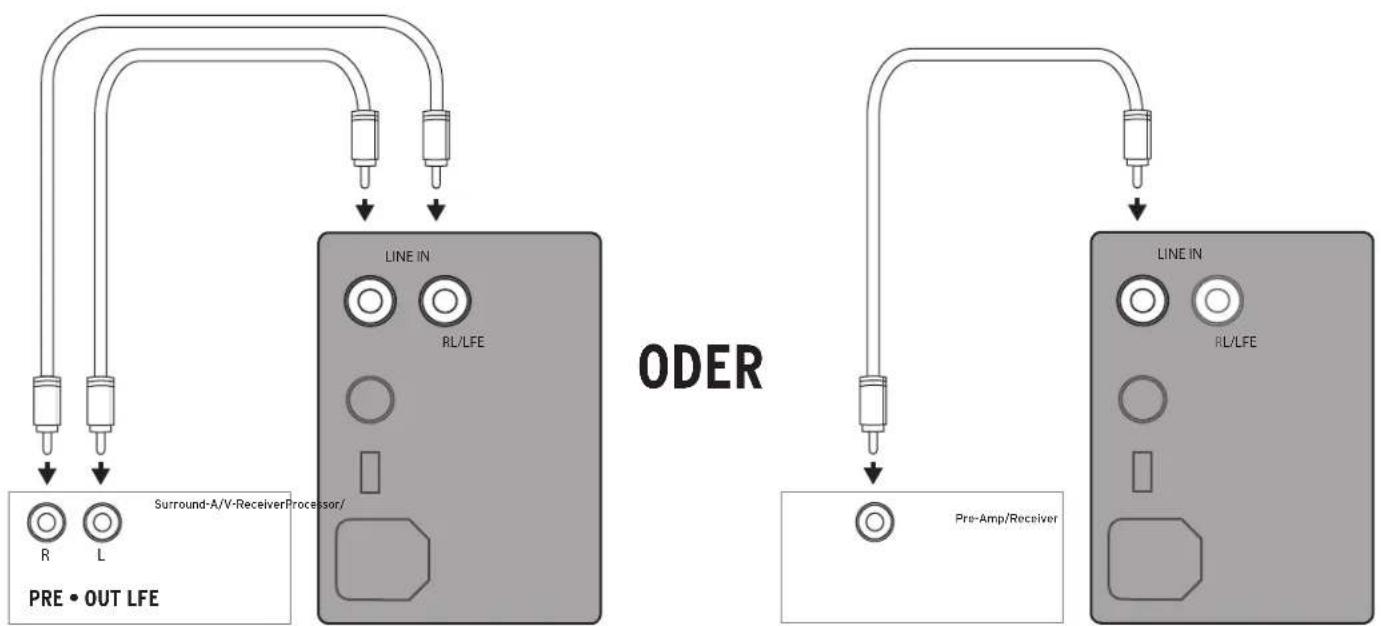

"LINE IN"-Anschluss - Heutzutage verfügbar die mosten Surround-Receiver (und Vorversteller) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwooereingang LEFT/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nahere Hinweise finden Sie im Handbuch Ihres Receivers). Falls Ihr Receiver kein Subwooerausgang besitzt, können Sie auch die linken und rechten Vorverstarkerausgänge des Receivers (falls vorhanden) mit dem Left/LFE- und rechten Eingang am Subwoofer verbinden.

Anschluss über WA-2-Port - Für den drahtlosen Anschluss Ihres neuen Klipsch-Subwooferrs SPL-100 oder SPL-120 steht der optionala WA-2 zur Verfügung. Der WA-2 Funktioniert nur bei bestimmen Subwoofern der Marken Klipsch, Energy, Mirage und Jamo, die einen als „WA Port" markierten Eingang besitzen. Der WA-2 ist ein 2,4-GHz-Produkt, das problemlos ein drahtloses Signal in einem Radius von bis zu 15 m ausstrahlt. Weitere Details find Sie auf klipsch.com.

Verstärkungsregler (LEVEL) - Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Recivers angeschlossen ist, stellen Sie den Subwooferlautstärkeregler des Receivers zunachst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwooers, bis der Lautstärkepegel des Subwooers dem ihrer Hauptlautsprecher entspricht. Nach Beendigung der Anpassung guest der Lautstärkeregler am Hauptverträger Ihres Systems bzw. am Vorsterkar als gemeinsamer Lautstärkeregler für den Subwoofer und die Lautsprecher. Wenn Ihr Subwoofer an die linken und rechten Vorverstärkerausgänge eines Receivers angeschlossen ist oder wenn er über die High-Level-Verbindung an die Lautsprecherterminals des Receivers angeschlossen ist, muss am Receiver keine Subwooferlautstärke eingestellt werden, bevor der Verstärkungsfaktor des Subwooers eingestellt wird.

"LOWPASS" (Tiefpass) - Der gewähte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Lautsprechnen an den Subwoofer „übergeben" werden. Wenn Sie den Crossover-Punkt am Receiver eistellen, drehen Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Gröbe der im System verwendenten linken/rechten Hauptlaustsprecher ein. Als Faustregel gilt, dass man bei größeren Standlaustsprechen den Crossover-Punkt zwischen 50 und 90 Hz einstellt. Wenn Sie keinere Regalloutsprecher oder Satellitenlaustsprecher als Hauptlaustsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150 Hz ein. Jekleiner der Lautsprecher,esto hoher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechn and Subwoofer übergeben. Wenn Ihr Receiver keine Einstellung fur den CrossoverPunkt besitzt,stellen Sie staatdessen den Tiefpassfilter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher finden Sie im Handbuch des Receivers).

PHASE"0/180 - Mit dieser Regler passen Sie die Ausgabe Ihres Subwoofer akustisch an die Hauptlautsprcher an. Wahlen Sie die Position (0^ oder 180^) in der der Subwoofer an der Horposition lauter klingt.

"POWER" AUTO/ON/OFF - Wenn der Schalter auf „ON/AUTO/STANDBY" steht, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20 Minuten automatisch. Wenn dieser Schalter auf „OFF" steht, bleibt der Subwoofer ausgeschaltet, wenn der Netzschalter in der Position „OFF" ist.

LED-Netzanzelge - Diese LED an der vorderen Schallwand zeigt den Betriebstatus des eingebauten Verständerns. Die LED leuchtet grün auf, wenn der Verständner eingeschelt ist und ein Signal empfangt. Wenn die LED gar nicht aufleucht, ist der Verständner ausgeschelt. Weitere Informationen über die in this dem Handbuch erwähnten Regler und das Bass-Management können Sie von ihrer Fachhändler oder auf www.klipsch.com erhalten.

ABBILDUNG 2
ANSCHLUSS FÜR DEN SUBWOOFER SPL-100, SPL-120

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügbar über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofergehause mit dem Bürstenaufssatz eines Staubsaugers entfern.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Qulltung auf, um die Garantie In Anspruchnehmen zu konnen.
