Caractéristiques Techniques	Interphone Bellcome KIT.VPA.2F002.BLW
Type d'Interphone	Interphone vidéo sans fil
Résolution de la Caméra	HD 720p
Écran	Écran LCD de 7 pouces
Connectivité	Wi-Fi intégré
Alimentation	Alimentation secteur
Utilisation	Installation en intérieur et extérieur, communication audio et vidéo à distance
Maintenance	Nettoyage régulier de l'objectif de la caméra, mise à jour du firmware
Sécurité	Cryptage des données, protection contre les intrusions
Informations Générales	Compatible avec les systèmes de sécurité domestique, installation facile

FOIRE AUX QUESTIONS - KIT.VPA.2F002.BLW Bellcome

Que faire si l'interphone ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que les piles (si applicable) sont installées correctement et chargées.

Comment régler le volume de l'interphone ?

Cherchez le bouton de volume sur l'appareil. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Pourquoi ne reçois-je pas d'image sur l'écran de l'interphone ?

Assurez-vous que les câbles vidéo sont bien connectés. Vérifiez également que l'appareil est allumé et que l'angle de caméra n'est pas obstrué.

L'interphone ne se connecte pas au réseau Wi-Fi. Que faire ?

Vérifiez que le mot de passe du Wi-Fi est correct. Assurez-vous que le routeur est à portée de l'interphone et redémarrez les deux appareils si nécessaire.

Comment réinitialiser l'interphone aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

L'interphone émet des bruits étranges. Que faire ?

Cela peut être dû à une interférence. Assurez-vous que l'interphone est éloigné d'autres appareils électroniques. Si le problème persiste, contactez le support technique.

Comment installer le Bellcome KIT.VPA.2F002.BLW ?

Suivez le guide d'installation fourni dans le manuel. Assurez-vous de bien respecter les étapes pour le montage et le câblage.

Puis-je utiliser l'interphone à l'extérieur ?

Vérifiez la spécification du produit. Si l'interphone est conçu pour un usage intérieur, il ne doit pas être exposé aux intempéries.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez si l'écran est propre et exempt de saleté ou d'humidité.

Comment puis-je contacter le support technique ?

Vous pouvez contacter le support technique via le site web du fabricant ou par téléphone en utilisant le numéro indiqué dans le manuel.

MODE D'EMPLOI KIT.VPA.2F002.BLW Bellcome

Manuel d'utilisation

1, 2, 3 Familles

KITVIDEO-CITOFONO, 7"

Affichage vidéo (7") + Réponse

Surveillance vidéo et audio

Durée de la sonnerie réglable

Fonctions optionnelles

Fonctions optionnelles

Fonctions optionnelles

Funkcje opcjonalne

1. ATTENTION! L'installation, l'entretien et le branchement de l'unité centrale (SCU) au réseau de 230V / 50Hz seront faits uniquement par du personnel autorisé!
2. ATTENTION! Il est obligatoire d'utiliser un câble de 3 × 0,75 ~mm^2 et 2 fusibles automatiques (6A) pour alimenter l'unité centrale (SCU) du réseau de 230 V / 50 Hz.
3. ATTENTION! Lors de l'installation, du branchement de l'unité centrale (SCU) au réseau de 230 V/50 Hz et du service, les fusibles de protection du tableau électrique doivent être débranchés. (. ALLIMENTATION ÉTEINTE)
4. ATTENTION! NE PAS DEMONTER LE COUVERCLE FRONTAL DE L'UNITE CENTRALE (SCU) ! DANGER DE CHOC ÉLECTRIQUE! Seuls les couvercles de protection des connexions 1 et 2 peuvent être démontés lors de l'installation ou du service.
5. IMPORTANT! Il faut d'abord réaliser les connexions pour F, N et 12 et monter les couvercles de protection 1 et 2 avant de brancher les 2 fusibles automatiques (230 V / 50 Hz).
6. NE PAS TOUCHER la partie métallique des fils ou les bornes de connexion de l'unité centrale (SCU) ou des fusibles. Il faut d'abord débrancher les fusibles de 6A (ALLIMENTATION ÉTEINTE) de la phase de l'alimentation avant de travailler sur l'unité centrale (SCU).
7. ATTENTION! Ne pas alimenter séparément les composants du système (platine de rue, postes intérieurs etc.) à des tensions au-dessus de 14 V CC ou directement au réseau (230 V / 50 Hz). DANGER DE CHOC ÉLECTRIQUE et de destruction du dispositif.
8. ATTENTION à la polarité des bornes de l'accumulateur (max. 7 Ah / 12 V CC) au moment de son branchement à l'unité centrale (SCU).

4.1. Étapes de l'installation

Étape 1	Installer la platine de rue (VPA) - Chap.5.2. ① Les connexions électriques doivent être en concordance avec le schéma-bloc au Chap.5.2.6.
Étape 2	Installer la boîte de jonction video (VCB) - Chap.5.3. (pour 2 et 3 familles - 3.1.2/3.1.3). ① Pour des connexions à l'aide des connecteurs RJ45 - Chap.5.3.2. Pour des connexions à l'aide des connecteurs à vis - Chap.5.3.3.
Étape 3	Installer le poste intérieur video (VTA) - Chap.5.4. ① Pour des connexions à l'aide des connecteurs RJ45 - Chap.5.4.2. Pour des connexions à l'aide des connecteurs à vis - Chap.5.4.3. Pour le poste intérieur video supplémentaire - Chap.5.4.4. Pour les postes intérieurs audio supplémentaires - Chap.5.4.5.
Étape 4	④ Installer l'unité centrale (SCU) - Chap.5.5. Personnel autorisé seulement! - Chap.4 Avec les fusibles automatiques de 6A débranchés : a. Placer SCU dans le tableau électrique - Chap.5.5.1. b. Réaliser dans SCU les connexions pour VPA, VTA (LCK, Vcam, etc.) - Chap.5.5.2/.5.5.3. (5.5.4., 5.5.5.). c. Réaliser dans SCU les connexions pour F, N. d. Réaliser les connexions de F et N aux fusibles automatiques et de la terre.
Étape 5	Vérifier l'exactitude des connexions dans SCU - Chap.5.5.2/.5.5.3.
Étape 6	Brancher les fusibles automatiques de 6A.
Étape 7	Vérifier la couleur des LED sur SCU - Chap.6.3. Au cas où une des LED est rouge, débrancher les fusibles automatiques de 6A et voir DÉPANNAGE - Chap.7 pour en identifier la cause.
Étape 8	À l'aide d'un voltmètre positionné sur courant continu, vérifier les tensions aux bornes de SCU - Chap.5.6.1., VPA - Chap.5.6.2. et VTA /VCB - Chap.5.6.3. Si les valeurs ne correspondent pas, DÉPANNAGE - Chap.7 pour en identifier la cause.
Étape 9	Vérifier l'exactitude du fonctionnement et du réglage des fonctions - Chap.6.4.1., 6.5.1., 6.5.2.

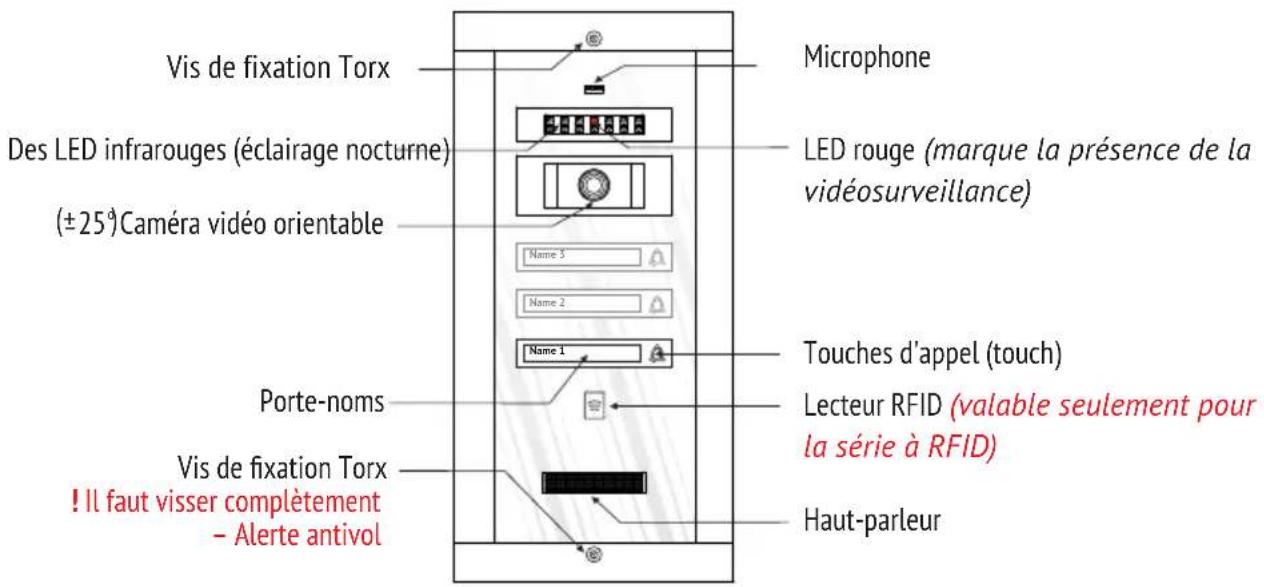

Installation de la platine de rue

Protection antivol. Visser complètement Torx 2!

Positionnement de la caméra

Insertion du porte-nom

Insertion du nom

Naam invoegen

5.2.6

VPA

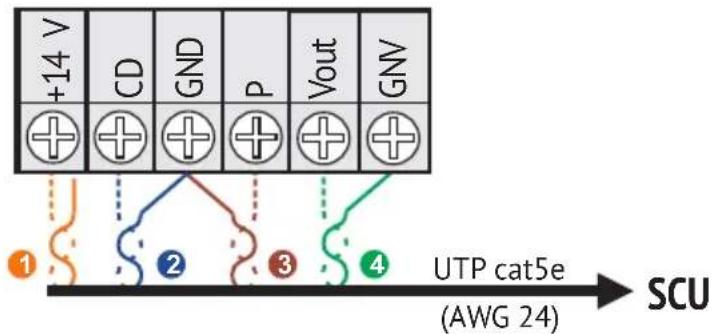

Connexions électriques

Installation de la boîte de jonction vidéo (pour 2 et 3 familles)

Connexions électriques à l'aide du connecteur RJ45

Connexions électriques à l'aide des connecteurs à vis

Connexions électriques à l'aide du connecteur RJ45

Connexions électriques à l'aide des connecteurs à vis

Serrure à courant alternatif en option

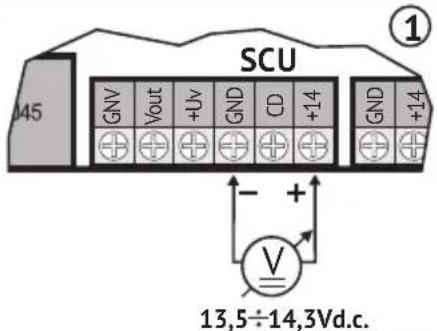

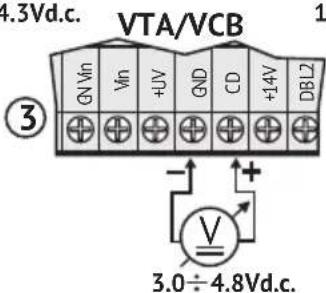

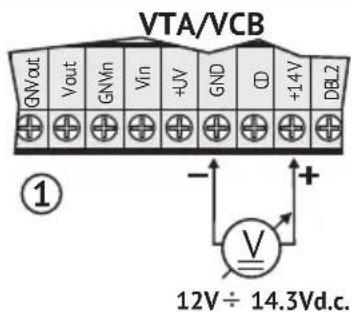

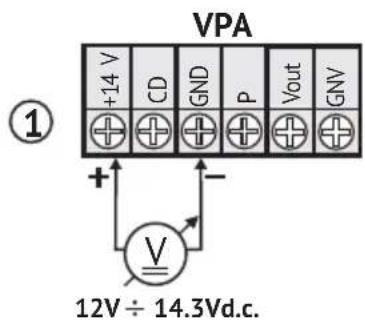

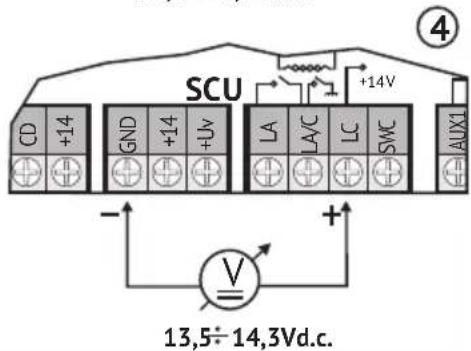

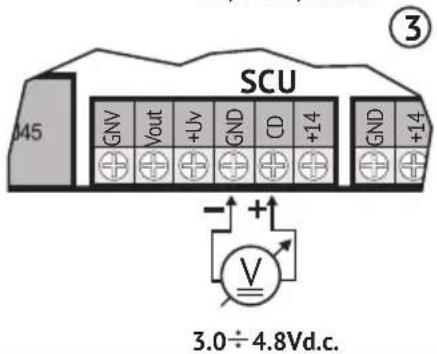

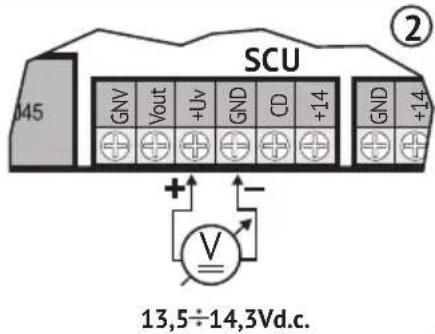

Vérification des tensions d'alimentation (SCU branchée à Spawaianie napieca zasilania (SCU podzony do 230 VAC.)

5.6.1

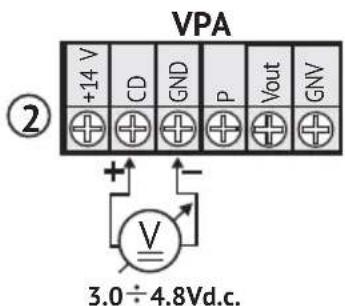

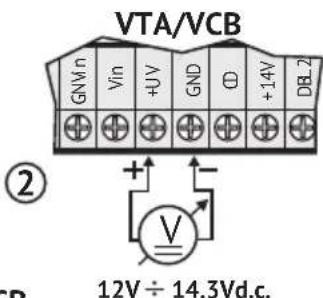

Überprüfen der Spannung Checking the voltages Verificaton des tensions d'alimentation Verificate le tensioni Controle van toevoerspanningen Sprawdzanie napiecia zasilania

5.6.2

Überprüfen der Spannung Checking the voltages Verification des tensions d'alimentation Verificate le tensioni Controle van toevoerspanningen Sprawdzanie napiecia zasilania

5.6.3

6.1. Consignes de sécurité pendant l'utilisation

NE PAS FRAPPER le dispositif avec des objets durs. PROTEGER le dispositif contre la chaux et la poussière pendant les travaux de rénovation.

6.2. Signification des signaux acoustiques / utilisation des to

BEEP	Bip court à haute fréquence pour confirmation.
2 x BEEP	Séquence de 2 bips courts à haute fréquence pour confirmation.
BREEEP	Bip long à haute fréquence pour confirmation.
BREEEP	Bip long à basse fréquence pour erreur.
Sonnerie d'appoint dans le poste intérieur (VTA)	5 mélodies disponibles. Lorsqu'on l'appelle, le poste intérieur émet la mélodie fixée.
Sonnerie d'appoint dans la platine de rue (VPA)	Chaque appui sur la touche d'appoint Δ est marqué par 1 x Ding Dong.
Ton de confirmation d'accès dans le poste intérieur (VTA)	Lorsqu'on permit l'accès, une mélodie de confirmation retentit dans le poste intérieur.
Ton de confirmation d'accès dans la platine de rue (VPA)	Lorsqu'on permit l'accès, la platine de rue émet une séquence de bips de confirmation.
Ton de sonnette dans le poste intérieur (VTA)	Mélodie particulière prédéfinie (si le poste intérieur est connecté à une sonnette).
Appui court sur la touche	Max. 1 sec. Chaque appui est confirmé par 1 x [BEEP].
Appui long de 1 ou 2 touches simultenément	Plus de 2 sec. Confimé par 1 x [BEEP].

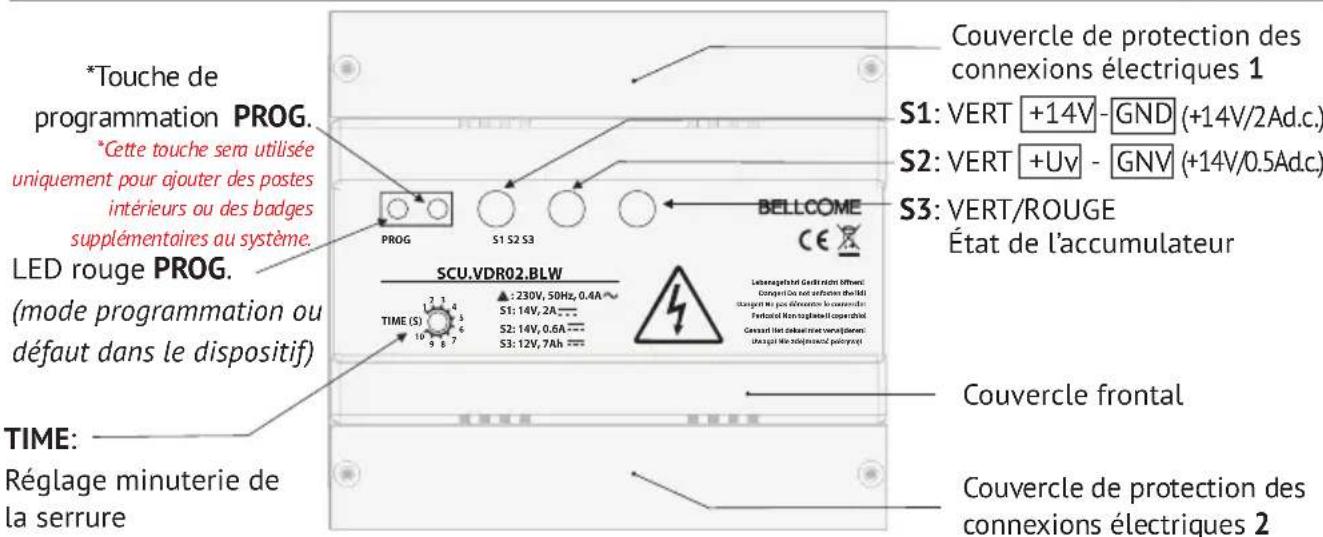

6.3. Fonctions de l'unité centrale (SCU)

Signification des clignotements des LED de SCU

BUTTON PROG	LED PROG	LED S1	LED S2	LED S3
—	—	—	—	—	Le système n'est pas branché au réseau de 230 V / 50 Hz.
—	—	VERT VERT		—	Le système est en bon état, branché au réseau de 230 V CC / 50 Hz.
Appui long	ROUGE	VERT GREEN		—	Mode de programmation .(le kit est déjà programmé)

Lorsqu'un accumulateur est connecté à SCU, les clignotements suivants de la LED S3 s'ajoutent :

—	—	—	—	VERT	Le système n'est pas branché au réseau de 230 V CC / 50 Hz. L'accumulateur est fonctionnel. Le dispositif permet seulement la communication audio et l'ouverture de la porte, pour une durée limitée.
—	—	VERT	VERT	VERT	Le système est en bon état, branché au réseau de 230 V CC / 50 Hz. L'accumulateur est fonctionnel.
				ROUGE	Le système est en bon état, branché au réseau de 230 V CC / 50 Hz. Chargement de l'accumulateur en cours ou défaut de l'accumulateur.

Si les LED signalent ROUGE, consulter Chap. 7 - DÉPANNAGE.

6.4.1 Fonctionnement

MODE VEILLE	Les touches d'appoint et les portes-noms sont éclairés en permanence. La LED rouge clignote en permanence.
APPEL	Appui court sur la touche △ → Signal sonore de Ding-Dong. Chaque appui sur la touche déclenché un nouvel appel.
FIN DE L'APPEL	Après 1 min. depuis le dernier appel.
CONVERSATION	Le locataire répond→ Conversation mains-libres, sans utilisation des touches. Durée maximale de la conversation : 2 min.
L'ACCès est permitted	La serrure reste ouverte pour le temps régle dans la minuterie en SCU (1-10 sec.). La platine de rue émet une série de bips de confirmation.

ACCÉS À BADGE (accès RFID)

Le symbole indique la zone de lecture du badge RFID. Les badges RFID sont déjà enregistrés. Quand on les utilise, la serrure s'ouvre, la platine de rue émet une série de bips de confirmation et le symbole clignote en vert.

6.4.2 Programmation de l'adresse de la platine de rue

La platine de rue est déjà programmée avec l'adresse 1, chose obligatoire pour le fonctionnement correct du système. Il est donc nécessaire de reprogrammer seulement au cas où :

• L'adresse 1 a été modifiée par accident pendant l'installation.
• On installe des platines de rue supplémentaires. Le système permet jusqu'à 3 platines de rue supplémentaires (chacune avec SCU) et chacune doit être programmée sur son propre SCU avec une adresse différente : 2, 3 ou 4.

Étape 1	Unité centrale SCUPROG	Appui long sur la touche PROG. → la LED rouge s'allume.
Étape 2	Platine de rue VPA	Appui long sur la touche → BEEEEP. La platine de rue entre dans le mode programmation. - Pour l'adresse 1 de la platine de rue - un appui court sur la touche → 1 x [ ] → Étape 3. - Pour l'adresse 2 de la platine de rue - deux appuis courts sur la touche → 2 x [ ] → Étape 3. - Pour l'adresse 3 de la platine de rue - trois appuis courts sur la touche → 3 x [ ] → Étape 3. - Pour l'adresse 4 de la platine de rue - quatre appuis courts sur la touche → 4 x [ ] → Étape 3.
Étape 3	Unité centrale SCUPROG	Appui sur la touche PROG. → la LED rouge s'éteint.

Toute erreur pendant la programmation est signalée par [BEEE]. Il faut reprendre le processus à partir de l'Étape 2.

6.4.3 Programmation des badges d'accès supplémentaires (valable seulement pour la platine de rue à RFID)

Étape 1	Unité centrale SCUPROG	Appui long sur la touche PROG. → la LED rouge s'allume.
Étape 2	Platine de rue VPA	Faites les badges toucher le symbole piece par piece. Après l'enregistrement de chaque badge → BEEEEP.
Étape 3	Unité centrale SCUPROG	Appui long sur la touche PROG. → la LED rouge s'éteint.

Toute erreur pendant la programmation est signalée par [BEEEB]. Il faut reprendre le processus à partir de l'Étape 2.

6.4.4 Suppression de tous les badges programmés (valable seulement pour la platine de rue à RFID)

Utilisez ce procédé seulement si vous avez perdu un ou plusieurs badges. Ceux qui sont restés doivent être reprogrammés.

Étape 1	Unité centrale SCUPROG	Appui long sur la touche PROG. → la LED rouge s'allume.
Étape 2	Platine de rue VPA	Appui long sur la touche→ [ ]. La platine de rue entre dans le mode programmation. 7 appuis courts sur la touche→ 2 x [ ]. Immediatement après, un autre appui long sur la touche→ [ ]. Les badges ont été supprimés.
Étape 3	Unité centrale SCUPROG	Appui long sur la touche PROG. → la LED rouge s'éteint.

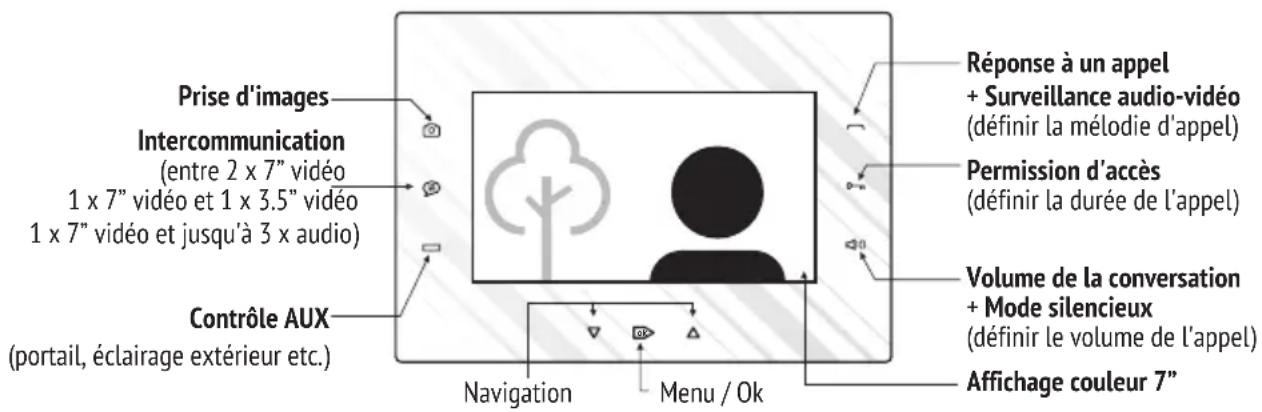

6.5. Utilisation du poste intérieur vidéo (VTA)

Les paramètres prédéfinis par le producteur sont :

Mélodie d'appoint	Ding-dong (la première de la liste)
Durée de l'appoint	2 appeals
Volume de l'appoint	Niveau 7 sur 7

6.5.1 Fonctionnement

MODE VEILLE	Le clavier est étant.
APPEL	Lorsqu'on l'appelle depuis la platine de rue, le poste intérieur sonne, la touche clignote en blanc et l'affichage montre l'image du visiteur.
APPEL de la sonnette	Le poste intérieur émet une mLéodie spécifique prédéfinie.
RÉGLAGE DU VOLUME DE L'APPEL Poste interieur au milieu d'un appel	Des appuis courts et successifs sur la touche . Le volume maximum est signalé par une série de 2 x [ ]. ÀpRES que le volume maximum a été atteint, le volume recommence au niveau 1. Ce réglage ne sera pas enregistré - le niveau prédéfini est prioritaire.
MODE SILENCIEUX Poste interieur en veille ou au milieu d'un appel	Étape 1	Appui long sur la touche → BEEP et la LED s'allume rouge. La sonnerie du poste intérieur est éteinte et la LED rouge reste allumée en permanence. Les appels seront pourtant signalés par la touche , qui clignote en blanc, et par l'image video.
	Étape 2	Pour quitter le mode silencieux, appui court sur la touche → BEEP et la LED redevient blanche.
	Appui court sur la touche → La conversation commence.RÉPONSE À L
CONVERSATION	Conversation mains-libres, sans l'utilisation des touches. Durée maximale de la conversation: 2 min.
RÉGLAGE DU VOLUME DE LA CONVERSATION Poste interieur au milieu d'une conversation	Des appuis courts et successifs sur la touche → . Le volume maximum est signalé par une série de 2 x [ ]. ÀpRES que le volume maximum a été atteint, le volume recommence au niveau 1.
ARRÊT DE LA CONVERSATION sans permettre l'accès	Un autre appui court sur la touche .
PERMISSION D'ACCès Poste interieur en veille ou au milieu d'un appel, d'une conversation ou de la surveillance	En veille → Appuis long sur la touche0-n. Pendant un appel, une conversation ou la surveillance→ Appui court de la touche 0-n à tout moment. L'accès est signalé acoustiquement, par une mélodie de confirmation, et la communication audio bidirectionnelle reste ouverte encore 10 sec.
PRISE D'IMAGES Poste interieur au milieu d'un appel, d'une conversation ou de la surveillance	À chaque appel depuis platine de rue, le dispositif enregistrre une image automatiquement. Afin de prendre une photo manuellement, appui court sur la touche 0-aout tout moment pendant l'appel, la conversation ou la surveillance.
VISUALISATION / SUPPRESSION DES IMAGES Poste interieur en veille	Appui court sur la touche0→ Accès au Menu. Encore 4 appuis courts sur la touche 0→ Accès au menu Pictures. En utilisant les ∇/△ choisissez Pictures view ou Delete all. Utilisez 0 pour sélectionner. En Pictures view, naviguez à l'aide des△. En Delete all, appuyez de nouveau la touche 0-aft de supprimer toutes les images enregistrées. * La capacité de stockage est de 100 photos. Lorsque le nombre maximal est atteint, les photos les plus vieilles sont effacées afin de faire place aux photos nouvelles.
SURVEILLANCE VIDEOS ET AUDIO Poste interieur en veille	Appui court sur la touche→ Image matériel et communication audio bidirectionnelle pendant jusqu'à 10 sec. * Chaque appui sur la touche→ change laamera matériel active (si le dispositif a des caméras supplémentaires).
CONTRôle AUX Poste interieur en veille ou au milieu d'un appel, d'une conversation ou de la surveillance	En veille→ Appuis long sur la touche . Pendant un appel, une conversation ou la surveillance Appui court de la touche à tout moment. La commande est signalée acoustiquement, par une mélodie de confirmation
INTERCOMMUNICATION Poste interieur en veille	Appuis court sur la touche→ Toute les autres postes interieurs connectés en parallèle sonnet. La touche (7")ou (3.5" or audio) clignote en blanc. Pour répondre, appuis court sur la touche (7")ou (3.5" or audio)→ L'intercommunication commence entre le terminal initiateur et celui dont a été répondu, pendant jusqu'à 1 min. Pour arrêtier l'intercommunication un autre appuis court sur la touche 00... * L'intercommunication ne peut pas être lancée par les postes interieurs video du 3.5" ou audio connectés en parallèle, il peut seulement être reçu.

6.5.2 Paramètres et réglages

Tout paramètre prédéfini du poste intérieur peut être modifié en suivant ces étapes :

RÉGLAGE DE L'IMAGE VIDEO Poste interieur en veille	Étape 1	Appui court sur la toucheok → Accès au Menu. Encore 2 appuis courts sur la touche → Accès au menu Display. En utilisant les ∇/△ choisissez Brightness, Chroma ou Contrast. Utilisezok pour selectionner le paramètre et{/es pour en régler la valeur.
	Étape 2	Exit
RÉGLAGE HEURE ET DATE Poste interieur en veille	Étape 1	Appui court sur la toucheok → Accès au Menu. Encore 3 appuis courts sur la toucheok → Accès au menu Time & Data. Naviguez en utilisant les ∇/△ . Utilisezok pour selectionner le paramètre et{/es pour en régler la valeur.
	Étape 2	Exit
RÉGLAGES POUR L'APPEL Poste interieur en veille1. MÉLODIE DE L'APPEL 2. DUREE DE L'APPEL 3. VOLUME DE L'APPEL (pour les appeals à partir du platine de rue et d'intercommunication)	Étape 1	Appui long et simultané sur les touches et → [ ]. Le poste intérieur entre dans le mode réglage. Vous avez 2 min. pour régler les 3 paramètres dans l'ordre que vous préférez. Nous recommendons la séquence suivante.
	Étape 2	Pour régler LA MÉLODIE DE L'APPEL, appuis courts sur la touche :Premier appui court sur la touche → La première métodie joue. Deuxième appui court sur la touche → La deuxième métodie joue. Troisième appui court sur la touche → La troisième métodi joue. Continuez de cette façon jusqu'à ce que vous épuisiez les 5 mélodies disponibles. La dernière métodie jouée est Sélectionnée s la touche → n'est pas appuyée pendant 3 sec.
	Étape 3	Pour régler LA DUREE DE L'APPEL, appuis courts sur la touche 0 - :Premier appui court sur la touche → x [ ] = le poste intérieur sonnera une fois avec la métodie sélectionnée. Deuxième appui court sur la touche → x [ ] = le poste intérieur sonnera 2 fois avec la métodie sélectionnée. Troisième appui court sur la touche → x [ ] = le poste intérieur sonnera 3 fois avec la métodie sélectionnée. Quatrième appui court sur la touche → 4 x [ ] = le poste intérieur sonnera pendant 1 min. avec la métodie sélectionnée. La dernière variante jouée est Sélectionnée si la couche n'est pas appuyée pendant 3 sec.
	Étape 4	Pour régler LE VOLUME DE L'APPEL, appuis courts sur la touche → Chaque niveau de volume, de 1 à 7, est signalé par une croissance en intensité de la métodie sélectionnée. Le niveau maximum est signalé par une série de 2 x [ ]. Dès l'appui suivant de la touche, le volume recommence du niveau 1. La dernière variante jouée est Sélectionnée si la touche → n'est pas appuyée pendant 3 sec
	Étape 5	Appuyez sur une des touches → affin de quitter le mode réglage. Sinon, le mode réglage ferme automatiquement après 7 sec. depuis la dernière action.

6.5.3 Programmation de l'adresse du poste intérieur

Les adresses des postes intérieurs sont déjà programmées avec l'adresse 1 (VTA 1), l'adresse 2 (VTA2) et l'adresse 3 (VTA3), chose obligatoire pour le fonctionnement correct du système. Il est nécessaire de reprogrammer seulement au cas où les adresses sont modifiées par accident pendant l'installation. Tout poste intérieur supplémentaire installé en parallèle doit avoir la même adresse que le poste intérieur principal.

Étape 1	Unité centrale SC	UPROG	Appui long sur la touche PROG. → la LED rouge s'allume.
Étape 2	Poste interieur VTA		Appui long sur la touche→[BEEEP]. Le poste interieur entre dans le mode programmation. Pour l'adresse 1 du poste interieur – un seul appui court sur la touche→1 x [BEEP]. Pour l'adresse 2 du poste interieur – deux appuis courts sur la touche→2 x [BEEP]. Pour l'adresse 3 du poste interieur – trois appuis courts sur la touche→3 x [BEEP].
Étape 3	Unité centrale SC	UPROG	Appui long sur la touche PROG. → la LED rouge s'éteint.

Toute erreur pendant la programmation est signalée par [. Il faut reprendre le processus à partir de l'étape 2.

7 Dépannage

No.	Problème	Signalisations SCU	Cause possibles Solutions possibles
1.	Le système ne fonctionne pas.	S1 — S2 — S3 — PROG —	Le système n'est pas alimenté du réseau de 230 V CC / 50 Hz et aucuminateur est connecté à SCU.	Vérifiez le branchement de SCU au réseau de 230 V CC / 50 Hz ou l'état des fusibles du réseau. Vérifie FUSE à l'entrée de SCU.
2.	Le système fonctionne correctement.	S1 Vert S2 Vert	Système en bon état.	—
		S3 — PROG —	Sans accumulateur (7 Ah max.) connecté à l'unité centrale (SCU).	—
		S3 Vert	Avec accumulateur (7 Ah max.) connecté à l'unité centrale (SCU).	—
		S3 Rouge	Accumulateur en cours de chargement ou défaut.	Remplacer l'accumulateur si S3 ne devient vert au bout de 5 heures.
3.	Le système fonctionne sans image video, pour un temps limité.	S1 — S2 — S3 Vert PROG —	Le système n'est pas branché au réseau de 230 V CC / 50 Hz ou les fusibles sont brûlés (le système fonctionné seulement réseau de 230 V CC / 50 Hz ou l'état sur la base de l'accumulateur et n'assuredes fusibles du réseau. Vérifie FUSE que les fonctions primaires : ouverture de la porte et communication).	Vérifiez le branchement de SCU au réseau de 230 V CC / 50 Hz ou l'état sur la base de l'accumulateur et n'assuredes fusibles du réseau. Vérifie FUSE à l'entrée de "SCU".
4.	Le système ne fonctionne pas.	S1 Rouge S2 Rouge or Vert S3 — PROG —	Court-circuit entre +14 V et GND et / ou GNV et +Uv.	Vérifier les connexions entre +14 V et GND et / ou GNV et +Uv. Corriger les erreurs possibles.
5.	Le système fonctionné correctement, mais les tensions mesurées aux bornes du poste interieur (VTA) sont au-dessous de 11 V CC. +14 V - GND < 11 V +Uv - GND < 11 V (Chap. 5.6.)	S1 Vert S2 Vert S3 — PROG —	Seulement un fil est connecté aux bornes +14V et GND au lieu de deux fils, comme l'indique le schéma des connexions.	Connector le deuxième fil aux bornes +14V ou GND, selon au schéma des connexions.
			La longueur du cable dans le système dépasse 150 m.	Nos recommends l'installation d'un amplificateur video (DVA), avant ou après SCU. Il est nécessaire un cable supplémentaire de 3 x 0,75 mm2.
			Le système a été réalisé en utilisant un autre cable que celui recommendé, à résistance plus élevé - >8 Ω /100m.
6.	L'appeil depuis la platine de rue (VPA) ne s'effectue pas. UcF = 0 V ou 5 V (Chap. 5.6.)	S1 Vert S2 Vert S3 — PROG clignote en Rouge	La connexion CD peut être : - réalisée incorrectement ou en court-circuit avec une des bornes +14V, +Uv, GND ou GNV ; - coupée ou non réalisée à VPA, (VCB), SCU ou VTA.	Vérifier l'exactitude de la connexion CD dans le système et corriger les erreurs possibles.
			VPA n'est pas programmée avec l'adresse 1.	Programmer VPA avec l'adresse 1 selon le procédé (pt 6.4.2.) Si l'on joute des platines de rue supplémentaires, celles-seront programmées avec l'adresse 2, 3
7.	Le poste interieur (VTA) neonne pas lorsqu'on l'appelle depuis la platine de rue (VPA).	S1 Vert S2 Vert S3 — PROG —	La connexion CD peut être coupee entre SCU, (VCB) et VTA.	Vérifier la connexion CD aux bornes SCU (VCB) et VTA et la始终保持 du fil. Remédier aux erreurs possibles.
			VTA n'est pas programmé avec l'adress correcte.	Programmer VTA avec l'adress correcte selon le procédé (Chap. 6.5.3.).
			Le poste interieur (VTA) ne signale pas avec [ ] appui sur les touches du clavier, bien qu'il soit connecté correctement.	Vérifier les connexions +14V, GND aux bornes SCU, (VCB) et VTA et la始终保持 du fil. Corriger les erreurs possibles.
8.	La conversation estCOMMPLIANT par un bruitfort dans le poste interieur(VTA). Le reste desfonctions sont en bon état.	S1 VertS2 VertS3 —PROG—	Les connexions dans les bornes GND ne sont pas bien réalisées (serrées).	Vérifier les connexions GND à VPA, SCU,(VCB) et VTA. Bien fixer les fils dansles bornes.
			On a utilisé un cable avec plus de filsque le cable UTP AWG24 cat5e recommandé dans l'installation.	Connector les fils restés libres, y comprisle fil d'écran, seulement à la borne GNDde SCU (2 fils à GND).
9.	L'affichage du poste interieurS1 Vert(VTA) est noir (étéint) pendantl'appeil et la conversation.	S2 RougeS3 —PROG—	Court-circuit entre +Uv et GNV et /ou GND.	Vérifier les connexions +Uv et GNV /GND et corriger les erreurs possibles.
10.	L'affichage du posteintérieur (VTA) est bleupendant l'appoint et laconversation.	S1 VertS2 VertS3 —PROG—	Pas de signal video.	La connexion Vin/ Vout ou GNV est coupée dans une borne (VPA, SCU, (VCB) ou VTA).Vérifier et corriger les erreurs possibles.Caméra videodéfectueuse.Remplacer le VPA.
			Les connexions Vin/Vout ou GNV sontinversées dans une borne du systèmeou sont en court-circuit.	Vérifier les connexions Vin/ Vout et GNVà toutes les bornes du système et corrigerles erreurs possibles.
11.	L'image COULEUR surl'affichage du posteintérieur (VTA) est:toujours floue.	S1 VertS2 VertS3 —PROG—	Atténuation elevée sur le cable deconnexion entre VPA et VTA:- Longueur du cable qui dépasse 150md'un tournevis PH 0, le condensateurd'impédance (2) sur la partie derrière du poste interieur jusqu'à ce que l'onobtienne une image plus nette.	Démonter VTA du mur, mais garder saconnexion au système. Régler, à l'aide
12.	L'image sur l'affichage duposte interieur (VTA) esten NOIR ET BLANC.	S1 VertS2 VertS3 —PROG—	La longueur du cable dans le systèmedépasse 150 m.	Nos recommendons l'installation d'un amplificateur video (DVA), avant ouaprès SCU, afin d'amplifier le signalvideo attenué, ainsi que l'augmentationdes tensions d'alimentation sur lesconnexions +14V et +Uv.

Entretien

Les platines de rue doivent être protégées contre les substances corrosives, la chaux ou les chocs mécaniques. Les postes intérieurs doivent être protégés contre l'eau, la chaux ou toute substance liquide, les chocs mécaniques, les vapeurs, la poussière etc. Les composants du système peuvent être nettoyés en utilisant un chiffon en coton doux.

L'accumulateur connecté facultativement à l'unité centrale sera remplacé après l'expiration de sa durée de vie. L'unité centrale assure le chargement de l'accumulateur autant que celui-ci n'est pas défectueux. L'état de l'accumulateur est indiqué par les signalisations ROUGE / VERT de la LED S3.

Garantie

Ce produit est garanti 3 ans à compter de la date de l'achat, sur la base d'une preuve d'achat et sous condition de l'utilisation du produit conformément au manuel technique.

LA GARANTIE NE COUVRE PAS : l'installation et l'exploitation inappropriées, les dommages délibérés, le vol, l'incendie, les catastrophes naturelles, les interventions non autorisées sur le système, le manque de protection des composants du système lorsque le BATIMENT subit des travaux de rénovation. La garantie ne couvre pas les badges d'accès, éléments dits consommables.

Les systèmes BELLCOME pour des bâtiments résidentiels sont réalisés conformément aux standards de l'UE et portent la marque de conformité CE. 47
