MODE D'EMPLOI 5150587 Giardino

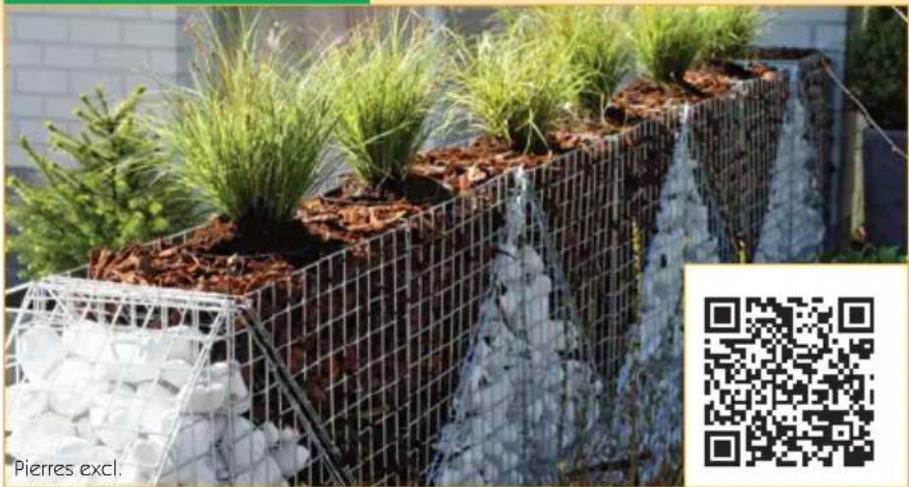

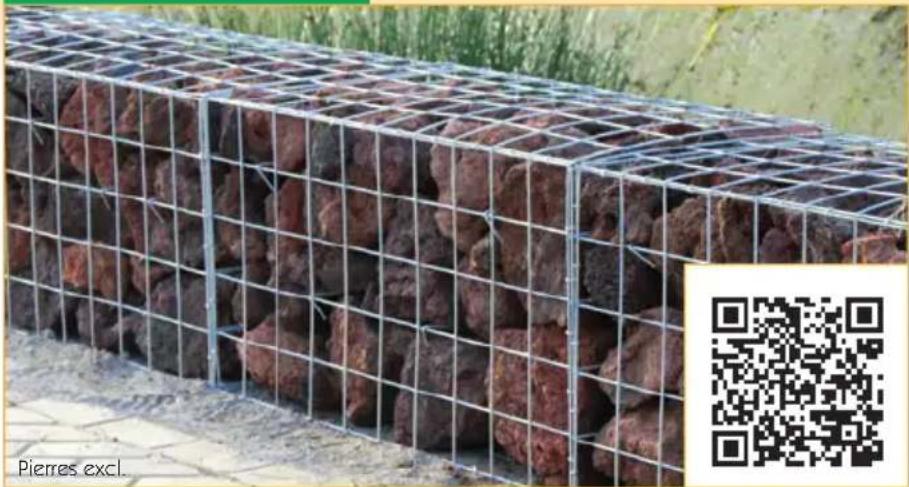

Gabions et mur de pierres

Modèle Art. n°	Dimensions mm	H x L x P Maille mm
Como triangle	5150555	600 x 848 x 300	50 x 50
Como cube	5150553	600 x 300 x 300	50 x 50
Como demi-basic	5150557	600 x 600 x 300	50 x 50
Como basic	5150550	600 x 1200 x 300	50 x 50
Como long basic	5150558	600 x 1800 x 300	50 x 50

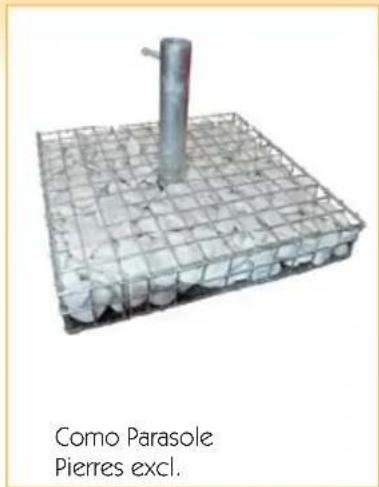

Como Parasole	5150542	100 x 600 x 600	50 x 50

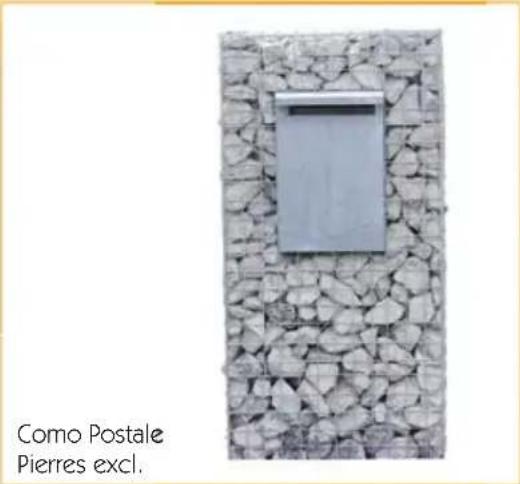

Como Postale	5150541	600 x 1200 x 300	50 x 50
Bordure cube	5150333	300 x 300 x 200	50 x 50
Bordure demi-basic	5150337	300 x 600 x 200 50 x 50
Bordure basic	5150330	300 x 1200 x 200	50 x 50
Bordure long basic	5150338	300 x 1800 x 200	50 x 50

ComoBordure

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS COMO : VOIR AU VERSO DE L'ETIQUETTE QUI SE TROUVE SUR LE PRODUIT.

Epaisseur de fi I Contenu	Nombre de clips galvanisé	Tirants
3.5 mm 0.055 m³ 100 3
3.5 mm 0.054 m³ 100 3
3.5 mm 0.11 m³ 150 6
3.5 mm 0.22 m³ 200	12
3.5 mm 0.32 m³ 220	16
3.5 mm 0.04 m³ 105	-
3.5 mm 0.22 m³ 200	12
3.5 mm 0.018 m³ 70	3
3.5 mm 0.036 m³ 90	6
3.5 mm 0.072 m³ 140	12
3.5 mm 0.108 m³ 190	16

Essayez notre outil de calcul pour projets de gabions sur notre site web

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100 H 600 mm	5150570 600	× 600 × 120 100 × 37,5
	5150567	600 × 900 × 120	100 × 37,5
	5150566	600 × 1200 × 120	100 × 37,5
	5150560	600 × 1800 × 120	100 × 37,5
Varese 100 H 300 mm	5150580 300	× 600 × 120	100 × 37,5
	5150581	300 × 900 × 120	100 × 37,5
	5150582	300 × 1200 × 120	100 × 37,5
	5150583	300 × 1800 × 120	100 × 37,5
Varese 30 H 600 mm	5150572 600	× 600 × 120	30 × 30
	5150569	600 × 900 × 120	30 × 30
	5150568	600 × 1200 × 120	30 × 30
	5150565	600 × 1800 × 120	30 × 30
Varese 30 H 300 mm	5150586 300	× 600 × 120	30 × 30
	5150587	300 × 900 × 120	30 × 30
	5150588	300 × 1200 × 120	30 × 30
	5150589	300 × 1800 × 120	30 × 30

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS VARESE : Voir au verso de l'étiquette qui se trouve sur le produit.

Epaisseur de fil	Contenu	Nombre de clips galvanisé	Tirants
4.0 mm 0.04 m380 8
4.0 mm 0.02 m360 8
4.0 mm	0.03 m3	100	10
4.0 mm	0.05 m3	140	14
4.0 mm	0.07 m3	200	18
3.5 mm 0.04 m380 8
3.5 mm	0.06 m3	120	10
3.5 mm	0.09 m3	160	14
3.5 mm	0.13 m3	220	18
3.5 mm 0.02 m360 8
3.5 mm	0.03 m3	100	10
3.5 mm	0.05 m3	140	14
3.5 mm	0.07 m3	200	18

Modèle Garda	50 Garda 100 Garda	150
Art. n° 5150500 5150510 5150515
Dimensions mm H x L x P	500 x 500 x 500	500 x 1000 x 500	500 x 1500 x 500
Maille mm 100 x 100 100 x 100 100 x 100
Epaisseur de fi l 4.0 mm 4.0 mm 4.0 mm
Contenu 0.125	m³ 0.25 m³ 0.37 m³
Nombre de clips galvanisé	80 100 120
Tirants 4	8	12

POTEAU u-h

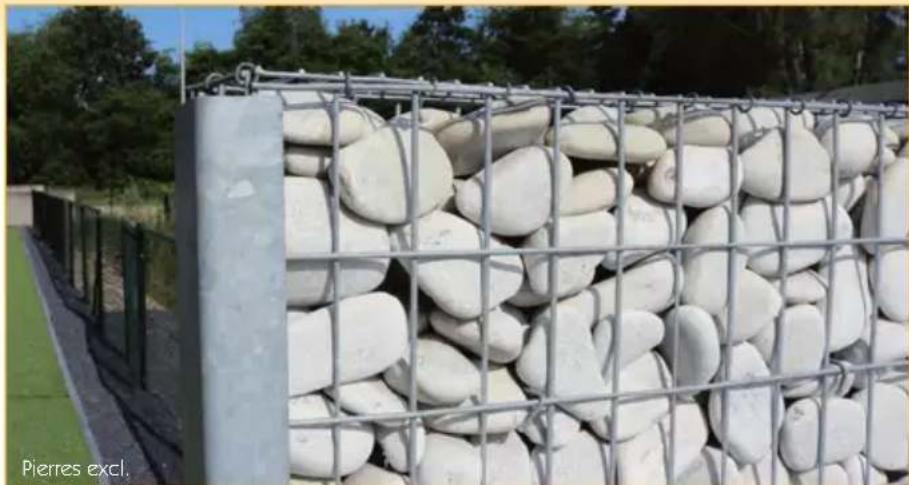

Le poteau U galvanisé poteau de terminaison pour le mur de pierres Varese Le poteau H galvanisé poteau intermédiaire pour le mur de pierres Varese

Modèle Art. n°	Dimensions mm Epaisseur paroi
poteau U Varese 100	515001 1 000 x 141 x 53 3.0 mm
poteau U Varese 170	515003 1 700 x 141 x 53 3.0 mm
poteau U Varese 230	515005 2 300 x 141 x 53 3.0 mm
poteau H Varese 100	515101 1 000 x 141 x 100 3.0 mm
poteau H Varese 170	515103 1 700 x 141 x 100 3.0 mm
poteau H Varese 230	515105 2 300 x 141 x 100 3.0 mm

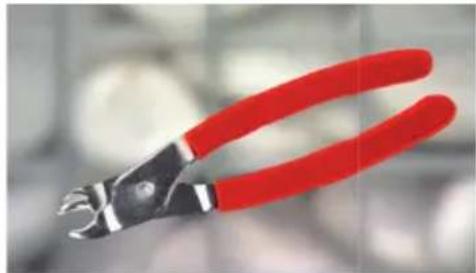

PINCE

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres. Art. n° 6310500

Tirants entreoises

Pour un renforcement de la solidité de gabions et murs de pierres - : 4.0 ~mm - Tirants Garda Art. n° 5150520, 50 cm - Tirants Como Art. n° 5150525, 30 cm - Tirants Varese Art. n° 5150530, 13.6 cm - Tirants Como Bordure Art. n° 5150535, 20 cm Conditionnement: sachet de 4 pièces

Crampons

Crampons galvanisés Art. n° 6310321 Conditionnement : sachet de 80 pièces

Attache-mur

Conditionnement: par pièce

• Piquet T, galvanisé après
• :30× 3.0mm Art. n° 5146, H 1450 mm Art. n° 5351, H 1750 mm Art. n° 5701, H 2000 mm

Ouvrez et vérifiez toutes les parties

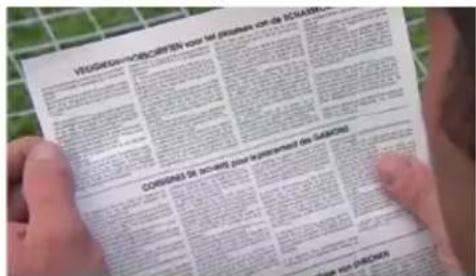

Consultez les consignes de sécurité

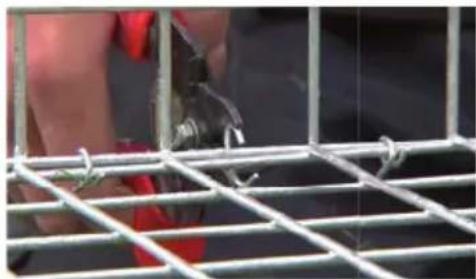

Utilisez une pince spéciale

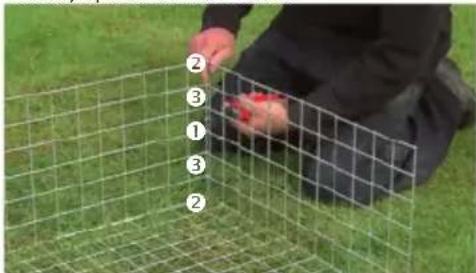

Conseil : d'abord relier au milieu, puis les 2 côtés, après les intervalles

Attachez le haut seulement d'un côté

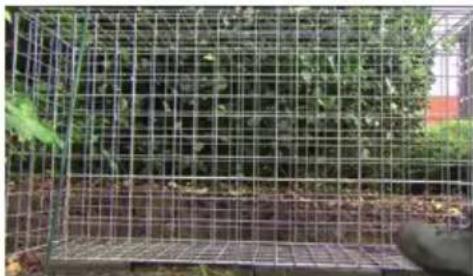

Le sous-sol: sur dalles béton

ou le sous-sol: sur stabilisé

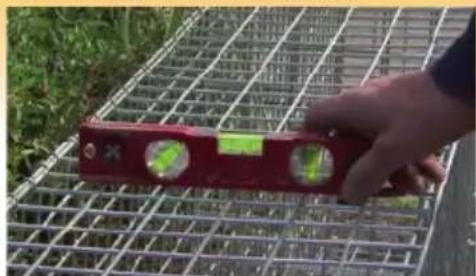

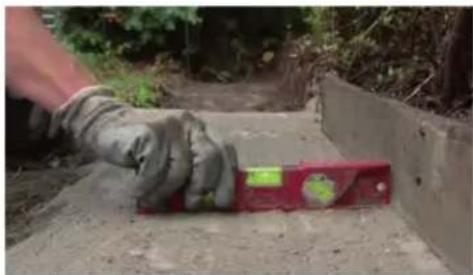

Assurez-vous que le gabion soit bien de niveau et commencez à remplir le gabion avec des pierres (4 mailles d'hauteur)

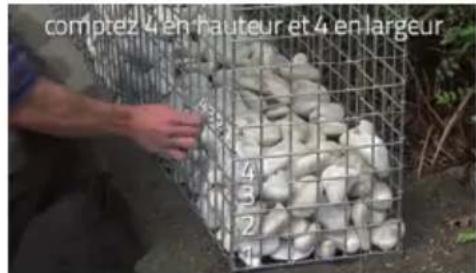

Positionner la première rangée de tirants Comptez 4 en hauteur et 4 en largeur,

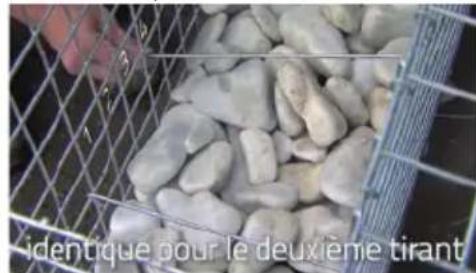

Même chose pour tirant 2

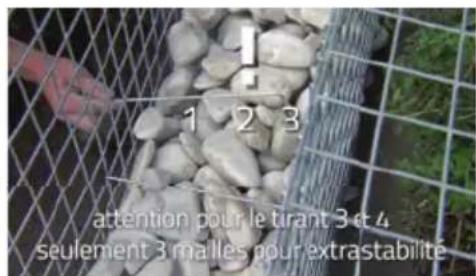

Attention: Pour les tirants 3 et 4, seulement 3 mailles pour extra stabilité

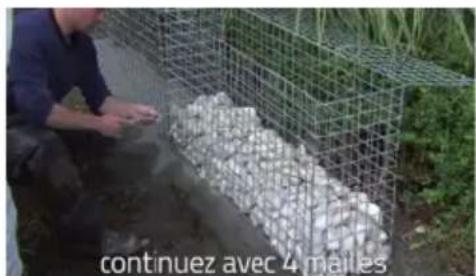

Continuez avec 4 mailles

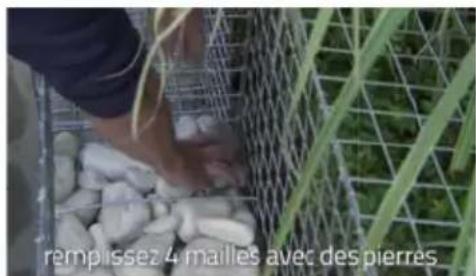

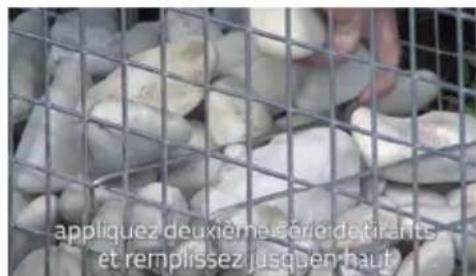

Remplissez 4 mailles avec des pierres et installez deuxième série de tirants en remplissant jusqu'en haut

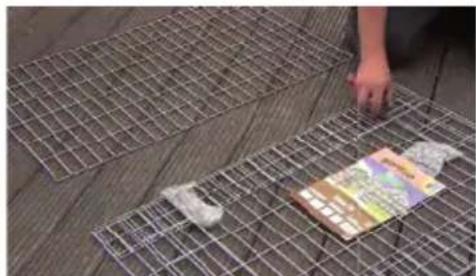

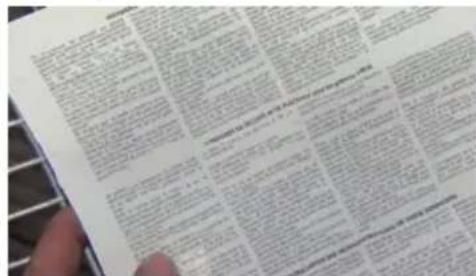

Ouvrez et vérifiez toutes les parties. Consultez les consignes de sécurité.

Utilisez une pince spéciale

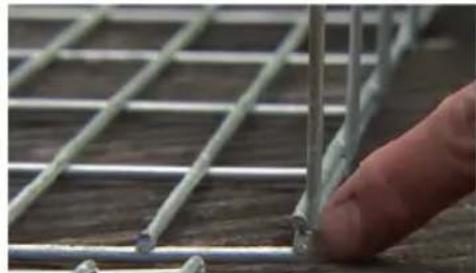

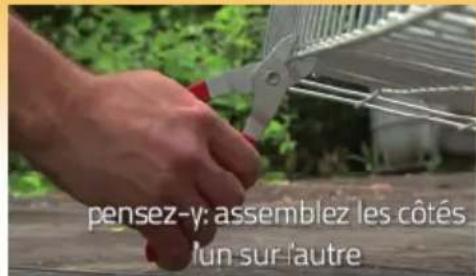

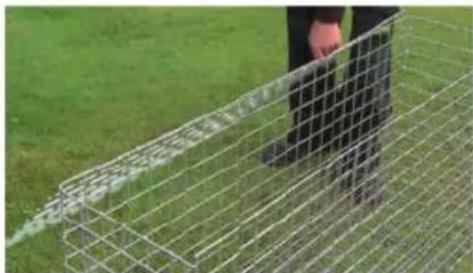

Assemblez les côtés les uns sur les autres

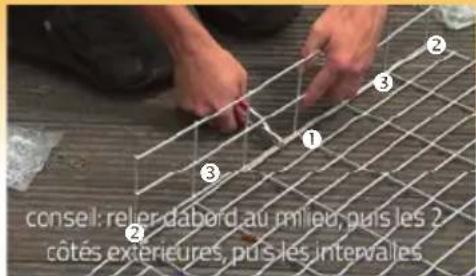

Conseil: relier d'abord au milieu, puis les 2 côtés extérieures, puis les intervalles

Fixer le côté haut seulement d'un côté

Idée: gabion dans gabion

Permet différents remplissages

Poteau U

Poteau H

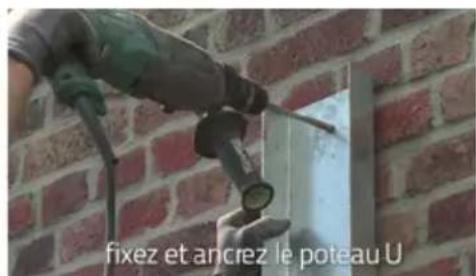

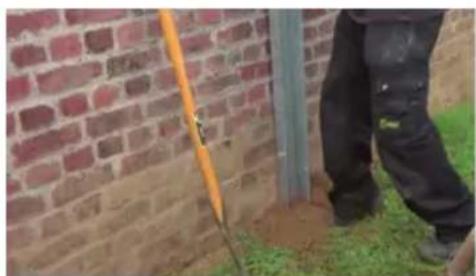

Fixez et ancrez le poteau U

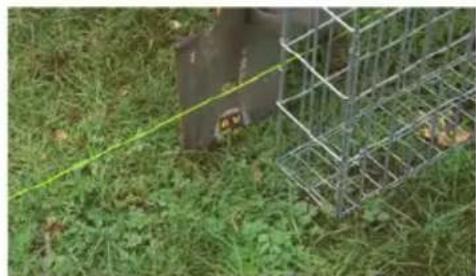

Mesurez et placez le premier poteau H

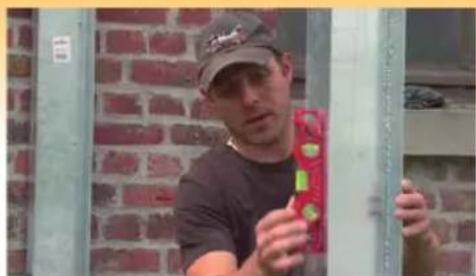

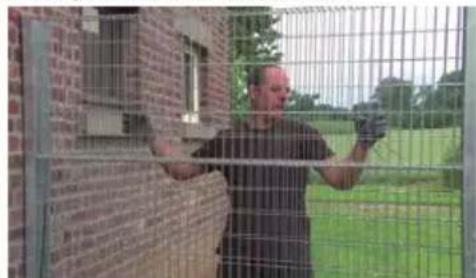

Mettez le poteau droit. Mettez-vous stabilisé et/ou dalles en béton

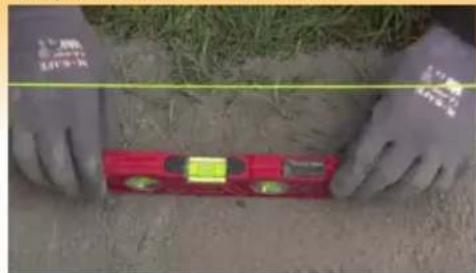

et ajustez la surface de niveau

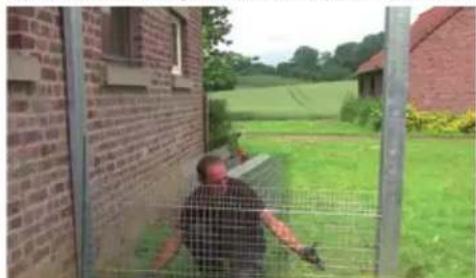

Contrôlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

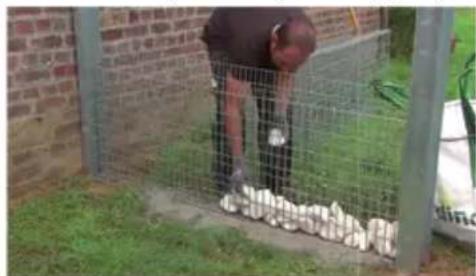

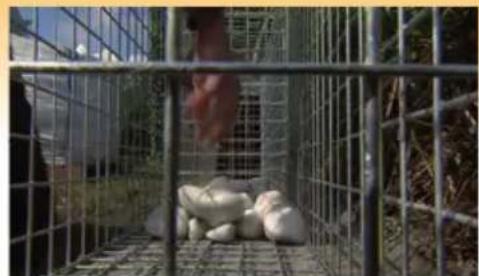

Commencez à placer les pierres Appliquez première rangée de tirants

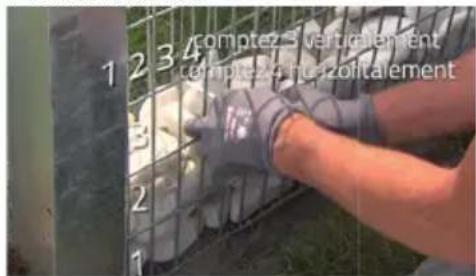

Comptez 3 verticalement, 4 horizontalement

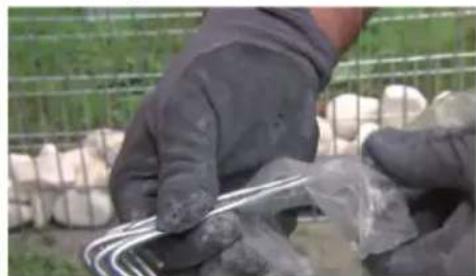

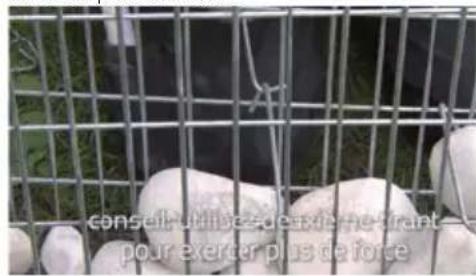

Conseil: utilisez deuxième tirant pour exercer plus de force

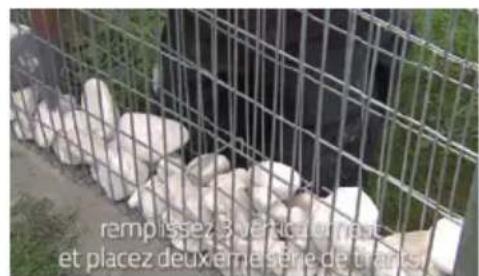

Remplissez 3 verticalement et placez deuxième série de tirants

Remplissez le gabion entièrement et fermez le couvercle

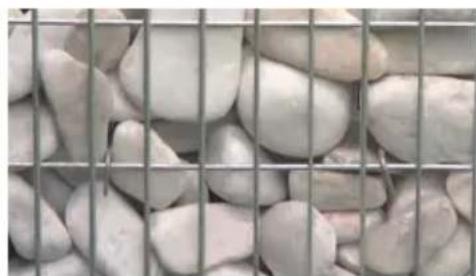

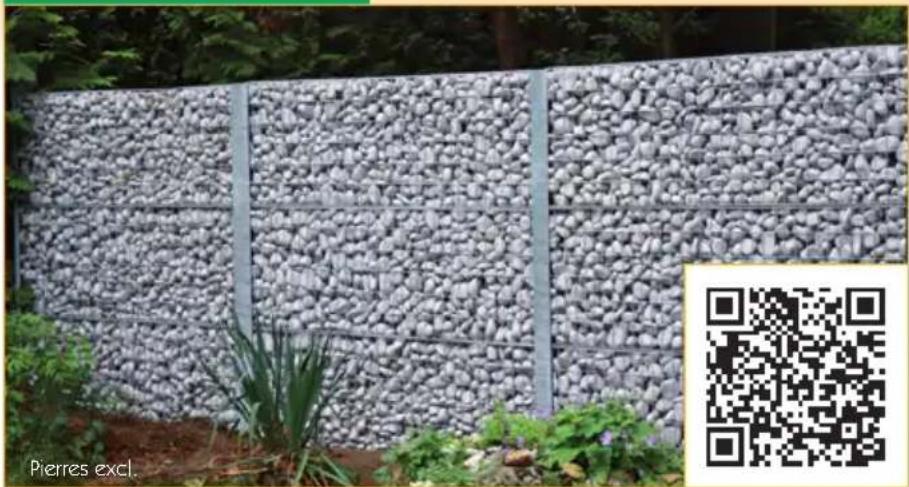

Voici le résultat

Pour les vidéos d'instruction, scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.
