Type de produit	Gabion (mur de pierres)
Marque	Giardino
Modèle	Varese 30H 300 mm
Référence	5150586
Dimensions (H x L x P)	300 x 600 x 120 mm
Maille	30 x 30 mm
Matériau	Acier galvanisé
Fonctions principales	Construction de murs de pierres décoratifs, clôtures, stabilisation de talus
Accessoires compatibles	Tirants entretoises (Garda 50 cm, Como 30 cm, Varese 13,6 cm, Como Bordure 20 cm), crampons galvanisés (80 pièces), poteaux U et H, piquets T, attache-mur
Sous-sol recommandé	Dalles béton, pierres ou stabilisé
Nombre de tirants recommandé	4 en hauteur et 4 en largeur (première rangée), puis 3 mailles pour extra stabilité
Hauteur de remplissage par étape	4 mailles de hauteur
Assemblage	Relier d'abord au milieu, puis les côtés, puis les intervalles
Fixation	Attacher le haut seulement d'un côté
Outils nécessaires	Pince spéciale
Sécurité	Consulter les consignes de sécurité au verso de l'étiquette ; utiliser des gants de protection
Entretien	Vérifier régulièrement la stabilité et resserrer les tirants si nécessaire
Instructions supplémentaires	Scannez les QR codes pour des vidéos d'instruction
Garantie	Consultez le revendeur ou la notice complète

FOIRE AUX QUESTIONS - 5150586 Giardino

Quelle est la taille du gabion 5150586 ?

Le gabion mesure 300 mm de hauteur, 600 mm de largeur et 120 mm de profondeur. La maille est de 30 x 30 mm.

Quel type de pierre utiliser pour remplir le gabion ?

Utilisez des pierres d'une taille supérieure à la maille (30 mm). Les pierres concassées, galets ou moellons sont adaptés. Remplissez par couches de 4 mailles de hauteur.

Comment assembler les panneaux du gabion ?

Utilisez une pince spéciale pour assembler les côtés. Reliez d'abord le milieu, puis les deux côtés extérieurs, puis les intervalles. Fixez le haut seulement d'un côté.

Faut-il des tirants pour le gabion Varese 30H ?

Oui, des tirants entretoises sont nécessaires pour la stabilité. Pour ce modèle, utilisez les tirants Varese (réf. 5150530, 13,6 cm). Comptez 4 en hauteur et 4 en largeur pour la première rangée, puis 3 mailles pour les suivantes.

Quels accessoires sont disponibles pour ce gabion ?

Vous pouvez utiliser des poteaux U et H pour les extrémités et intermédiaires, des crampons galvanisés (réf. 6310321, sachet de 80 pièces), des piquets T (hauteurs 1450, 1750, 2000 mm) et des tirants de différentes tailles.

Comment préparer le sol avant d'installer le gabion ?

Le sous-sol doit être stable : sur dalles béton, pierres ou stabilisé. Assurez-vous que la surface soit de niveau.

Quelles sont les consignes de sécurité importantes ?

Consultez les consignes au verso de l'étiquette. Portez des gants de protection lors de la manipulation. Utilisez une pince adaptée et vérifiez la stabilité de l'ensemble.

Peut-on utiliser le gabion pour un mur de clôture ?

Oui, ce gabion est conçu pour la construction de murs de pierres décoratifs et de clôtures. Vous pouvez l'utiliser avec des poteaux U et H pour une structure stable.

Comment entretenir le gabion ?

Vérifiez régulièrement la stabilité et resserrez les tirants si nécessaire. Enlevez les débris et assurez-vous que les mailles ne sont pas endommagées.

Où trouver des vidéos d'instruction pour l'assemblage ?

Scannez les codes QR présents dans la brochure pour accéder aux vidéos d'instruction pour les modèles Como, Varese et Garda.

MODE D'EMPLOI 5150586 Giardino

Gabions et mur de pierres

Voir au verso de l'étiquette qui se trouve sur le produit.

Essayez notre outil de calcul pour projets de gabions sur notre site web

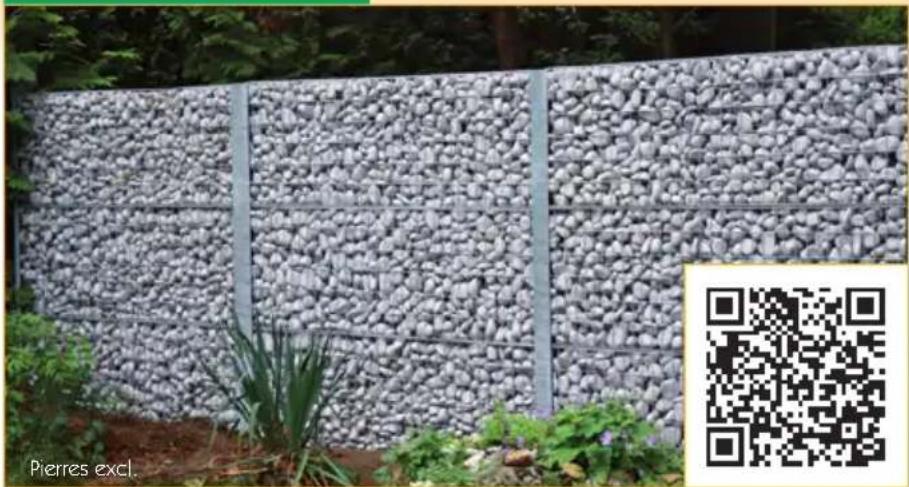

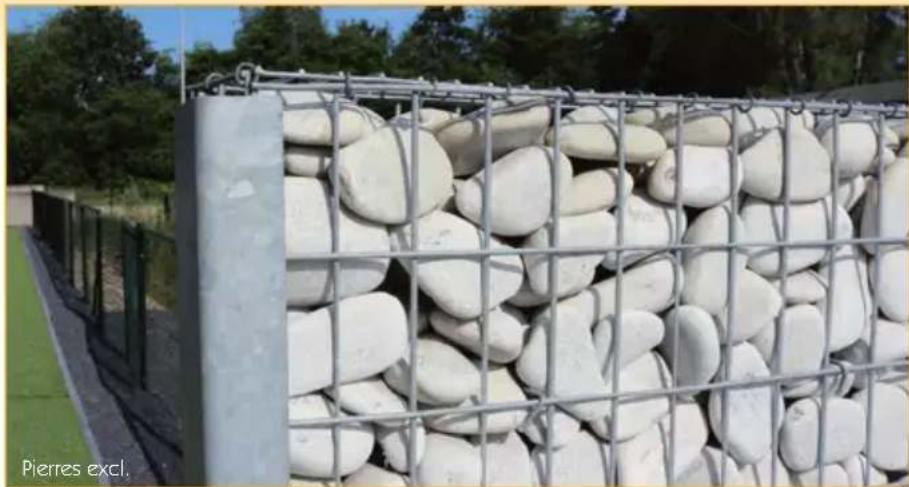

VARESE

Pierres excl.

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100H 600 mm	5150570 600	x 600 x 120 100 x 37,5
	5150567	600 x 900 x 120	100 x 37,5
	5150566	600 x 1200 x 120	100 x 37,5
	5150560	600 x 1800 x 120	100 x 37,5
Varese 100H 300 mm	5150580 300	x 600 x 120 100 x 37,5
	5150581	300 x 900 x 120	100 x 37,5
	5150582	300 x 1200 x 120	100 x 37,5
	5150583	300 x 1800 x 120	100 x 37,5
Varese 30H 600 mm	5150572 600	x 600 x 120 30 x 30
	5150569	600 x 900 x 120	30 x 30
	5150568	600 x 1200 x 120	30 x 30
	5150565	600 x 1800 x 120	30 x 30
Varese 30H 300 mm	5150586 300	x 600 x 120 30 x 30
	5150587	300 x 900 x 120	30 x 30
	5150588	300 x 1200 x 120	30 x 30
	5150589	300 x 1800 x 120	30 x 30

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS VARESE :

Voir au verso de l'étiquette qui se trouve sur le produit.

• Le poteau U galvanisé > poteau de terminaison pour le mur de pierres Varese
• Le poteau H galvanisé → poteau intermédiaire pour le mur de pierres Varese

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
• Art. n° 6310500

TIRANTS ENTRETOISES

• Pour un renforcement de la solidité de gabions et murs de pierres
• : 4.0 mm
  • Tirants Garda Art. n° 5150520, 50 cm
  • Tirants Como Art. n° 5150525, 30 cm
  • Tirants Varese Art. n° 5150530, 13.6 cm
  • Tirants Como Bordure Art. n° 5150535, 20 cm
  • Conditionnement : sachet de 4 pièces

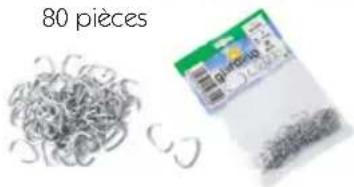

CRAMPONS

• Crampons galvanisés
- Art. n°. 6310321
- Conditionnement : sachet de 80 pièces

80 pièces

ATTACHE-MUR

• Conditionnement: par pièce

• Piquet T, galvanisé après
- : 30 × 3.0 ~mm
• Art. n° 5146, H 1450 mm
• Art. n° 5351, H 1750 mm
• Art. n° 5701, H 2000 mm

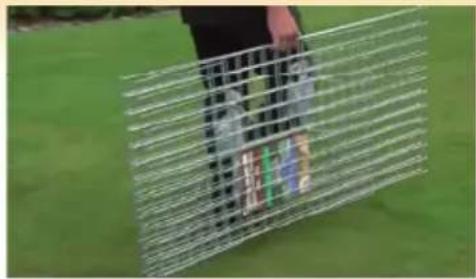

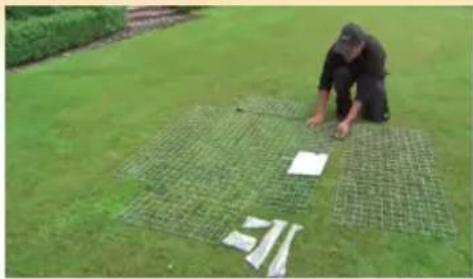

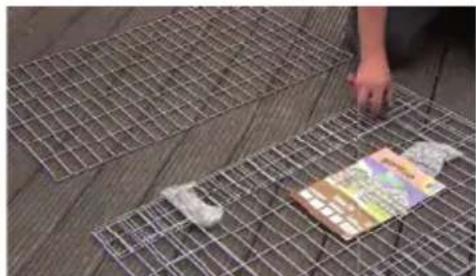

Ouvrez et vérifiez tous les parties

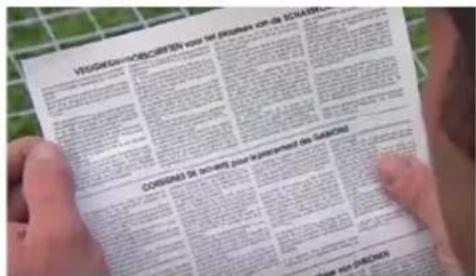

Consultez les consignes de sécurité

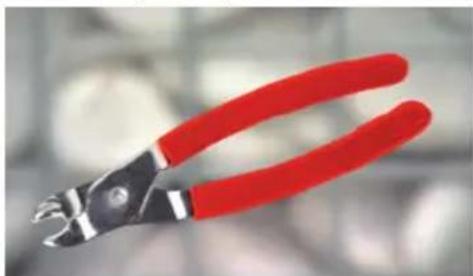

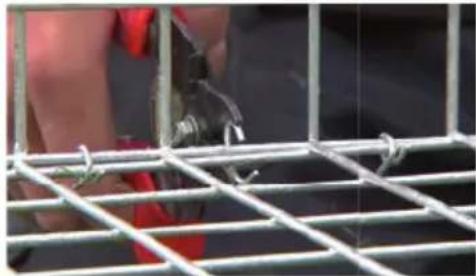

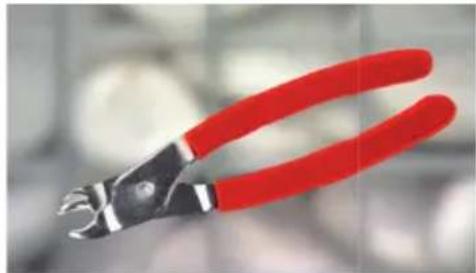

Utilisez une pince spéciale

VHUGEDEN-DESCRISIEN pour la pénise en de ACHAMIN CONSPES DE SECUIT sont (environnement des GABROS)

Conseil: d'abord relier au milieu, puis les 2 côtés, après les intervalles

Attachez le haut seulement d'un côté

Le sous-sol: sur dalles béton

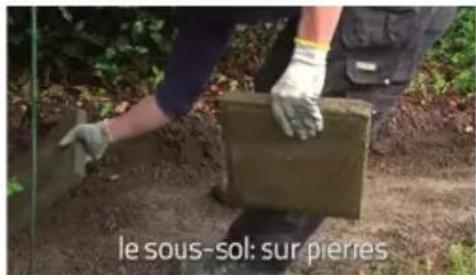

le sous-sol: sur pierres

ou le sous-sol: sur stabilisé

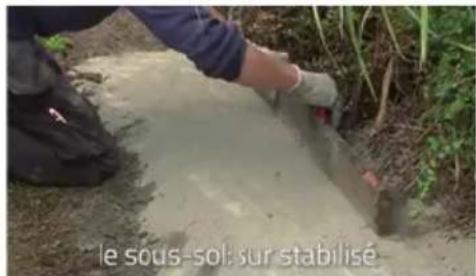

le sous-sol: sur stabilisé

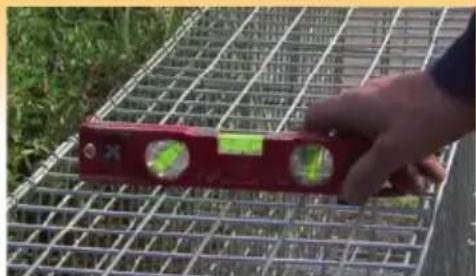

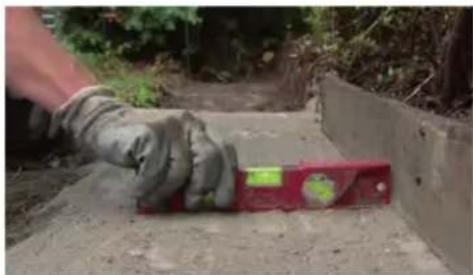

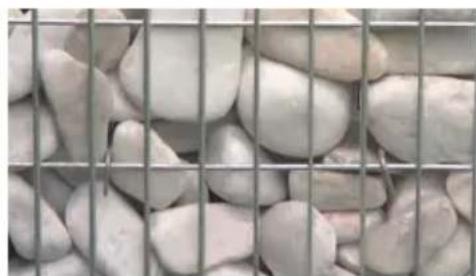

Assurez-vous que le gabion soit bien de niveau et commencez à remplir le gabion avec des pières (4 mailles d'hauteur)

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur, même chose pour tirant 2

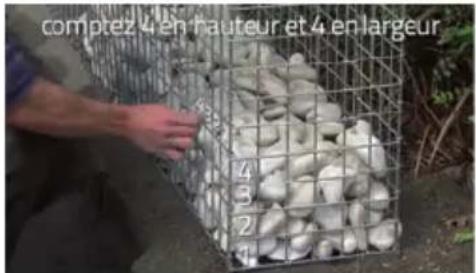

comptez 4 en hauteur et 4 en largeur 4 3 2 1

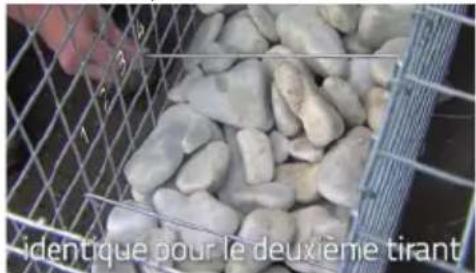

identique pour le deuxième tirant

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

Continuez avec 4 mailles

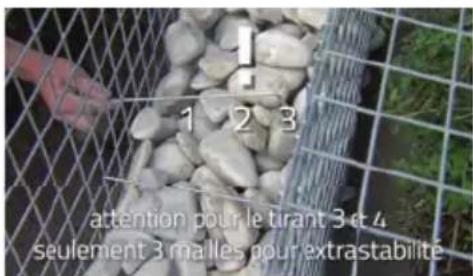

1 1 2 3 attention pour le tirant 3 et 4 seulement 3 malles pour extrastabilité

continuez avec 4 mailes

Remplissez 4 mailles avec des pierres et installez deuxième série de tirants en remplissez jusqu'en haut

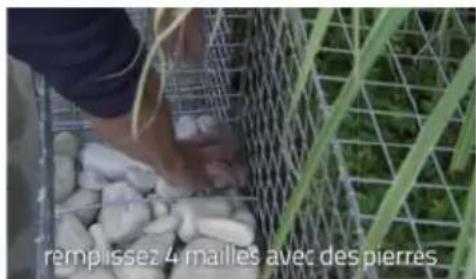

remplissez 4 mailles avec des pierres

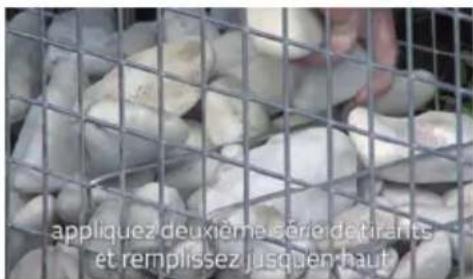

appliquez deuxième série de tirants et remplissez jusqu'en haut

Varese instructions mur de pierres

Ouvrez et vérifiez tous les parties Consultez les consignes de sécurité

Utilisez une pince spéciale

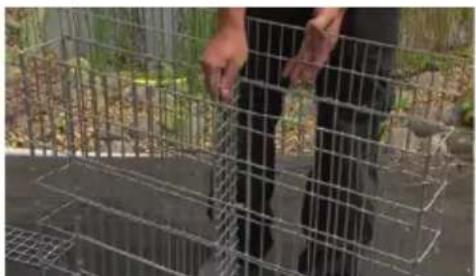

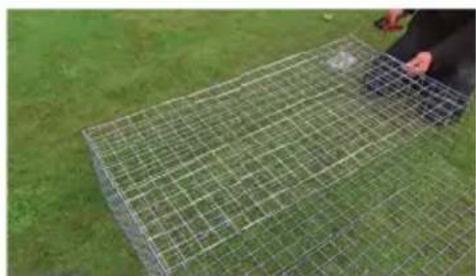

Assemblez les côtés les uns sur les autres

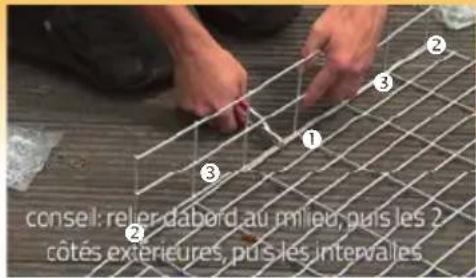

Conseil: relier d'abord au milieu, puis les 2 côtés extérieures, puis les intervalles

conseil: reiter dabord au milieu, puis les 2 côtés extérieures, puis les intervalles

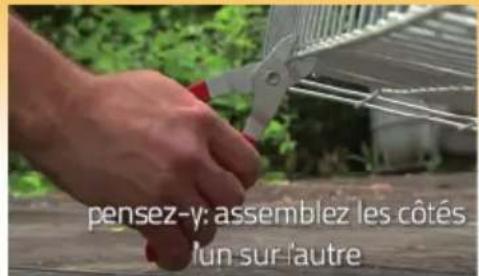

pensez-y: assemblez les côtés l'un sur l'autre

Fixer le côté haut seulement d'un côté

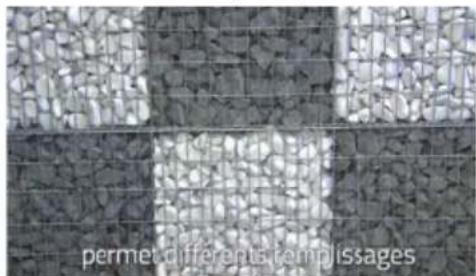

Idée: gabion dans gabion

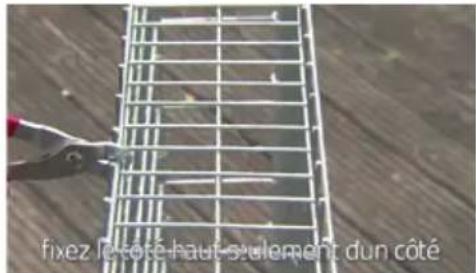

fixez le côté haut seulement dun côté

Permet différents remplissages

Poteau U

perme differenti templissages

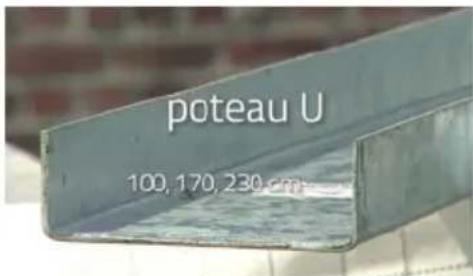

poteau U 100, 170, 230 cm

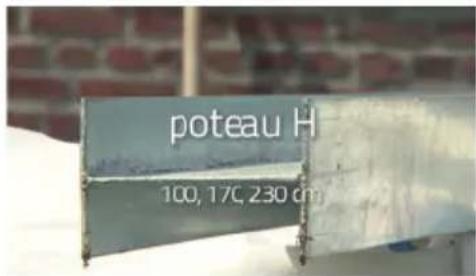

Poteau H

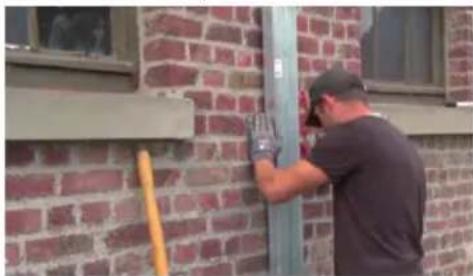

Fixez et ancrez le poteau U

poteau H 100, 17C, 230 cm

fixez et ancrez le poteau U

Mesurez et placez premier poteau H

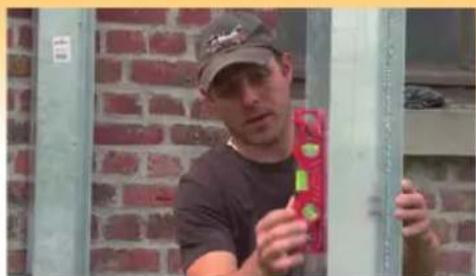

Mettez le poteau droit Mettez votre stabilisé et/ou dalles en béton

et ajustez la surface de niveau

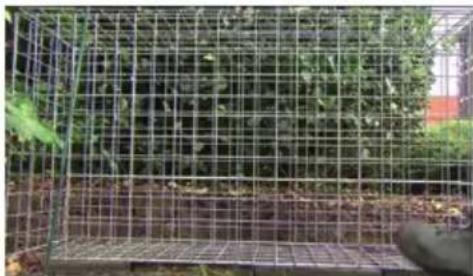

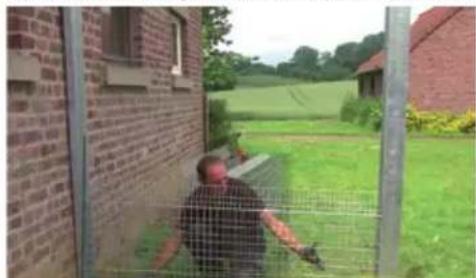

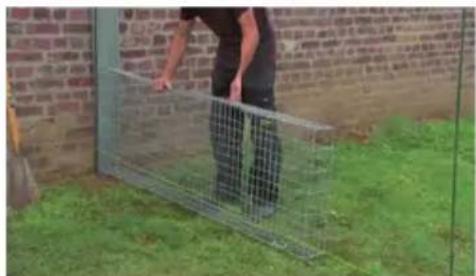

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

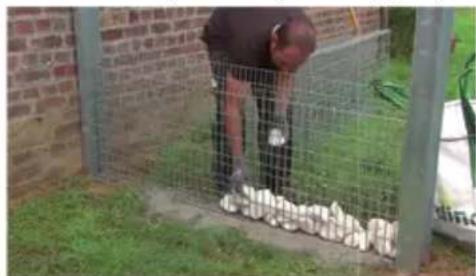

Commencez à placer les pierres Appliquez première rangée de tirants

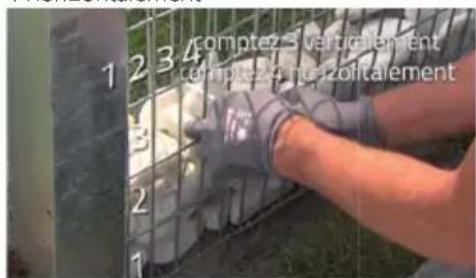

Comptez 3 verticalement, 4 horizontalement

comptez 5 verticlement comptez 4 h-e zoiftalement

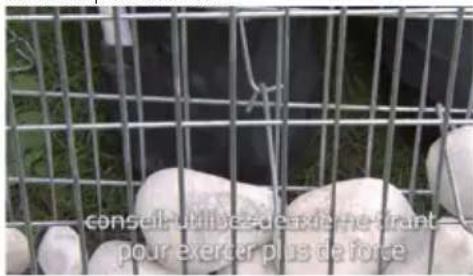

Conseil: utilisez deuxième tirant pour exercer plus de force

conseil, utilisez de extrane étrant pour exercer plus de force

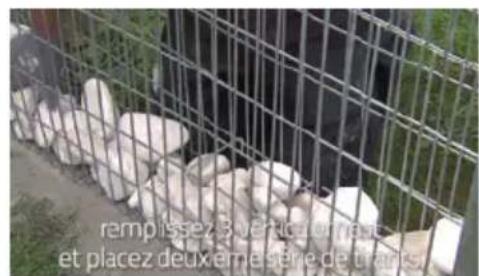

Remplissez 3 verticalement et placez deuxième série de tirants

Remplissez le gabion entièrement et fermez le couvercle

rempissez 3 vertica emont et placez deux eme sène de trans

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.
