Caractéristiques techniques	Moniteur V7 L238E2K, écran LED de 23 pouces, résolution Full HD (1920 x 1080), temps de réponse de 5 ms, luminosité de 250 cd/m², contraste 1000:1, angles de vision 178°/178°.
Utilisation	Idéal pour les bureaux, les jeux vidéo occasionnels, et le visionnage de films. Connectivité via HDMI et VGA.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux et sec. Éviter les produits chimiques agressifs. Pour les réparations, contacter un service agréé.
Sécurité	Utiliser le moniteur sur une surface stable. Éviter l'exposition à l'humidité et à la chaleur excessive. Débrancher en cas d'orage.
Informations générales	Garantie de 3 ans, consommation énergétique de 25W, poids de 3.5 kg, dimensions avec support 54.4 x 40.2 x 20.5 cm.

FOIRE AUX QUESTIONS - L238E2K V7

Comment connecter mon moniteur V7 L238E2K à mon ordinateur ?

Pour connecter votre moniteur V7 L238E2K à votre ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité au port correspondant sur le moniteur.

Pourquoi mon moniteur V7 L238E2K ne s'allume-t-il pas ?

Assurez-vous que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Essayez également de vérifier le bouton d'alimentation du moniteur.

Comment ajuster la luminosité et le contraste de mon V7 L238E2K ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de navigation situés sur le moniteur. Accédez au menu OSD (On-Screen Display), puis sélectionnez les options de luminosité et de contraste pour faire vos ajustements.

Mon moniteur V7 L238E2K affiche une image floue. Que faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native de votre moniteur. Vous pouvez également essayer de régler les paramètres de netteté dans le menu OSD.

Comment changer la source d'entrée sur le V7 L238E2K ?

Utilisez le bouton de sélection d'entrée sur le moniteur ou dans le menu OSD pour changer la source d'entrée entre HDMI, VGA ou d'autres options disponibles.

Le moniteur V7 L238E2K émet un bruit. Est-ce normal ?

Un léger bruit, comme un bourdonnement, peut être normal en raison de la circulation de l'air à l'intérieur du moniteur. Cependant, si le bruit est fort ou inhabituel, débranchez le moniteur et contactez le service client.

Puis-je monter mon moniteur V7 L238E2K sur un support mural ?

Oui, le V7 L238E2K est compatible VESA et peut être monté sur un support mural approprié. Assurez-vous de suivre les instructions de montage fournies avec le support.

Comment réinitialiser mon moniteur V7 L238E2K aux paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Réglages' puis 'Réinitialiser' pour restaurer les paramètres d'usine du moniteur.

Où puis-je trouver les pilotes pour mon moniteur V7 L238E2K ?

Les pilotes pour le V7 L238E2K peuvent être téléchargés depuis le site web de V7 dans la section support ou téléchargement des produits.

Mon moniteur a des pixels morts. Que dois-je faire ?

Si vous constatez des pixels morts, contactez le service client de V7 pour discuter des options de garantie ou de réparation.

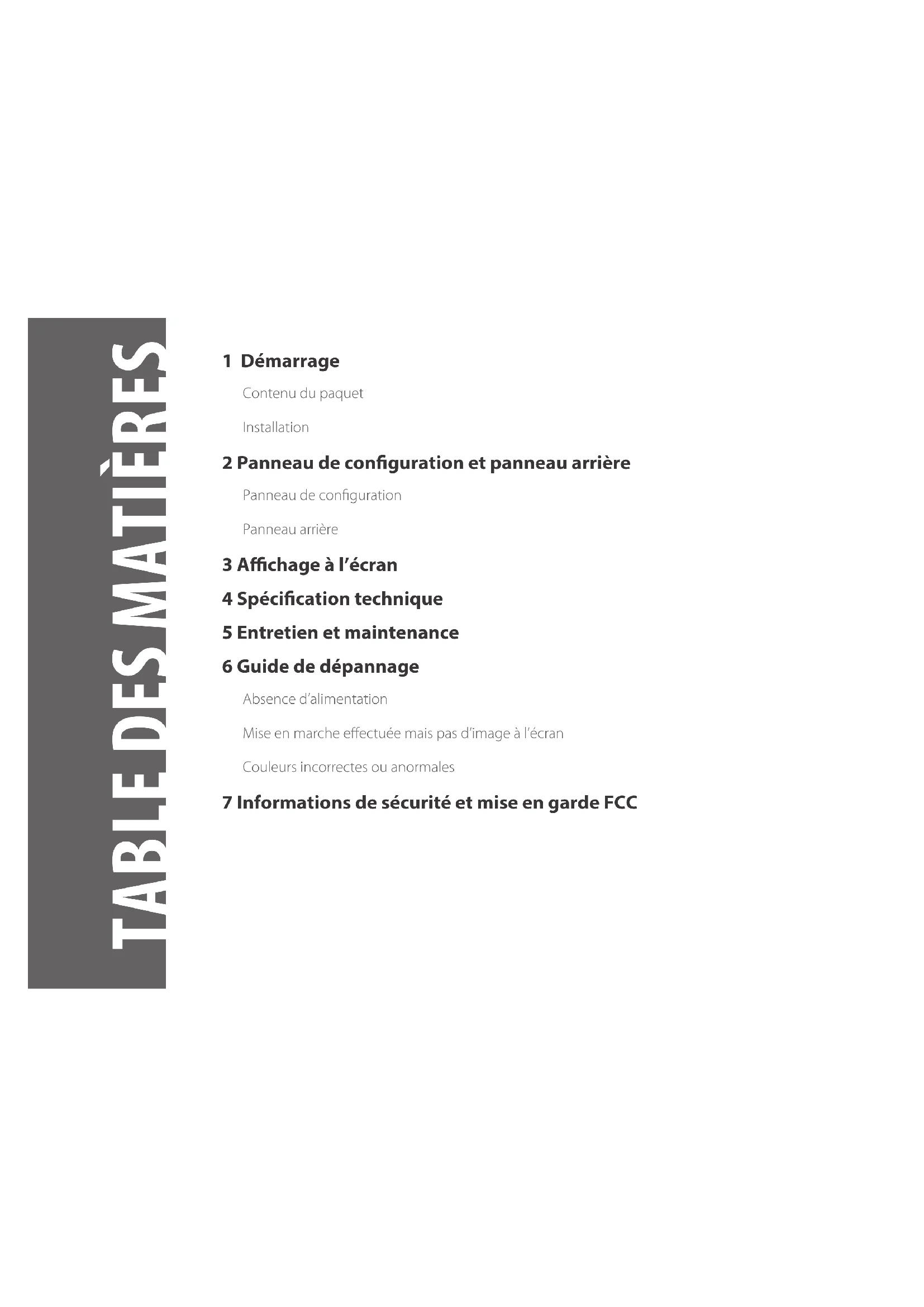

MODE D'EMPLOI L238E2K V7

2 Panneau de configuration et panneau arrière

Panneau de configuration

Panneau arrière

3 Affichage à l'écran

4 Spécification technique

5 Entretien et maintenance

6 Guide de dépannage

Absence d'alimentation

Mise en marche effectuée mais pas d'image à l'écran

Couleurs incorrectes ou anormales

7 Informations de sécurité et mise en garde FCC

Contenu du paquet

• Cordon d'alimentation secteur
• Câble HDMI
• Guide de démarrage rapide

Cordon d'alimentation secteur

Câble HDMI
Câble HDMI

Installation

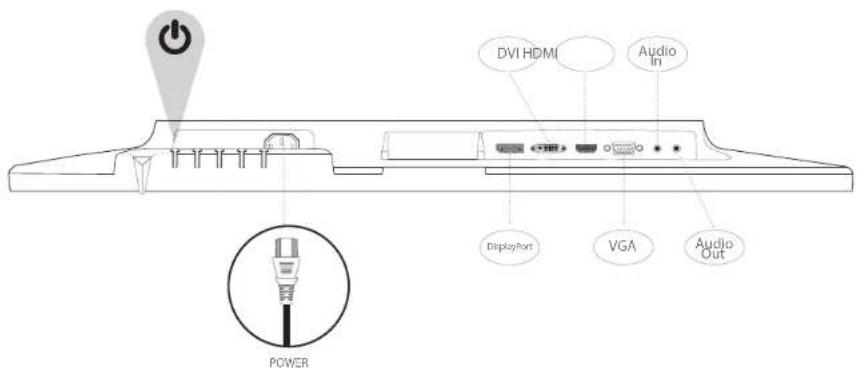

Connectez le câble vidéo, Connectez le cordon d'alimentation, Connectez le câble audio

DVI HDMI Audio In DisplayPort VGA Audio Out POWER

Mettez en marche l'unité centrale et le moniteur

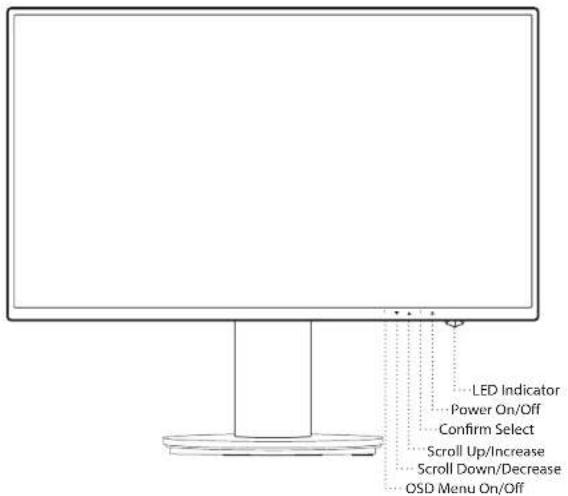

Panneau de configuration

Utilisation des fonctions d'affichage OSD

1	Afficher le menu principal
	Sortie du menu d'affichage
2 Mode de réglage manuel pour la sélection des options VGA, DVI, HDMI, DisplayPort et Automatique
Gesamt	À partir du menu d'affichage OSD, sélectionnez l'élément concerné
	S'il ne figure pas dans le menu d'affichage, accédez directement au menu Contraste/Luminosité
Gesamt	À partir du menu d'affichage OSD, sélectionnez l'élément concerné
	Si vous êtes hors du menu d'affichage OSD, entrez directement dans le mode Image
Gesamt ▲	Retour aux fonctions contraste et luminosité (si elles ne figurent pas dans le menu d'affichage OSD)
Gesamt	Verrouillage de l'alimentation (si absent du menu d'affichage OSD)
Gesamt	Verrouillage de l'affichage (si absent du menu)

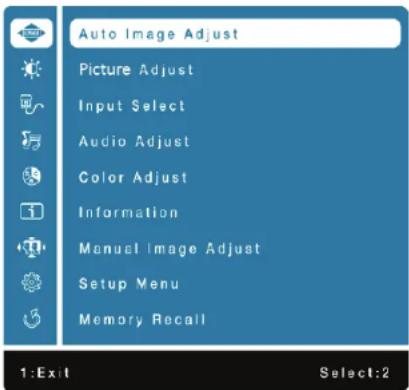

Menu principal

Auto Image Adjust Picture Adjust Input Select Audio Adjust Color Adjust Information Manual Image Adjust Setup Menu Memory Recall 1:Exit Select:2

Fonctions de raccourci de(s) bouton(s)
	Réglage automatique	Pour le réglage automatique des positions horizontale et verticale, le phasage (réglage fin) et l'horloge (taille horizontale) de l'écran
	Contraste/Luminosité	Pour le réglage manuel des fonctionnalités suivantes de l'affichage : CONTRASTE, LUMINOSITE, DCR, ECO et OD.
		Contraste : Pour le réglage du niveau de blanc d'avant-plan de l'écran. ▲ augmente le contraste, ▼ diminue le contraste.
		Luminosité : Pour le réglage de la luminosité de la vidéo ▲ augmente la luminosité, ▼ diminue la luminosité.
		DCR : Pour la détection de la répartition des entrées des signaux visuels et la création d'un contraste optimisé. Le réglage de la luminosité et le mode ECO est désactivé lorsque le mode DCR est activé.
		ÉCO : Permet à l'utilisateur d'activer le mode ECO. Le réglage de la luminosité est désactivé lorsque le mode ECO est opérationnel.
		OD : Permet à l'utilisateur d'activer le mode accéléré. Améliorer la qualité des images animées.
	Source d'entrée	Après avoir appuyé sur le bouton de sélection, modifiez le signal d'entrée par l'une des options VGA, DVI, HDMI, DisplayPort ou Auto.
	Réglage audio	Permet le réglage des fonctionnalités audio.
		Volume : Ajuste le volume du haut-parleur.
		Muet : Pour l'activation ou la désactivation du mode silence du haut-parleur.
		Entrée audio : A partir de l'option d'entrée HDMI, sélectionnez l'emplacement d'origine de la source audio : Entrée ligne ou HDMI. A partir de l'option d'entrée DisplayPort, sélectionnez l'emplacement d'origine de la source audio : Entrée ligne ou DisplayPort.
	Réglage des couleurs	Pour la sélection de la couleur permettant d'améliorer la luminosité et la saturation entre les options COOL, NORMAL, CHAUD, COULEUR PERSONNALISÉE.
		Cool : Ajoute du bleu à l'affichage pour obtenir un blanc plus agréable.
		Normal : Ajoute du rouge à l'écran pour un blanc plus chaud et un rouge plus riche.
		Chaud : Ajoute du vert à l'écran pour une couleur plus foncée.
		Couleurs personnalisées : Réglages personnalisés pour le rouge (R), le vert (G) et le bleu (B). 1. Appuyez sur le bouton 2 pour choisir la couleur désirée. 2. Appuyez sur les boutons ▲ ou ▼ pour régler la couleur choisie.
		Mode photo : Assure une qualité optimale d'affichage en fonction du contenu. Il dispose de 5 présélections programmables par l'utilisateur.Standard : pour les paramètres généraux d'affichage et les réglages par défaut du moniteur.Jeu : Optimisé pour des environnements ludiques sur PC.Cinéma : Optimisé pour le visionnage des films et des vidéos.Paysage : Optimisé pour l'affichage des scènes extérieures.Texte : Optimisé pour l'édition et la visualisation dans un environnement de traitement de texte
	Information	Pour l'affichage des informations relatives au signal d'entrée actuel de la carte graphique de votre ordinateur.Remarque : Consultez le mode d'emploi de votre carte graphique pour plus d'informations sur le changement de la résolution et la fréquence de rafraîchissement.
	Réglage manuel de l'image	Pour le réglage manuel des positions horizontale et verticale, de la taille horizontale, de la phase, de la netteté, du rapport de forme et du mode vidéo
		Position H. /V. : Pour le réglage des positions horizontale et verticale de la vidéo.Position horizontale : ▲ déplace l'affichage vers la droite, ▼déplace l'affichage vers la gauche.Position verticale: ▲déplace l'affichage vers le haut, ▼déplace l'affichage vers le bas.
		Taille horizontale : Pour le réglage de la largeur de l'affichage.▲ augmente la largeur de l'affichage, ▼diminue la largeur de l'affichage.Phase : Pour le réglage du délai d'affichage des données et l'horloge.Appuyez sur le bouton ▲ ou ▼pour personnaliser votre réglage.
		Netteté : Pour le réglage de la netteté d'un signal qui n'est pas de la norme WXSGA pour une résolution d'affichage de 1366 x 768 pixels, grâce aux boutons ▲ et ▼
		Réglage du mode vidéo : Pour la sélection du mode vidéo depuis plein écran ou rapport de forme.
		Rapport de forme : Pour le choix de l'image au rapport de forme 4:3.
		Plein écran : Pour le choix de l'image en mode plein écran.
	Menu de réglage	Pour le réglage de la langue, de la position, du délai et de l'arrière-plan de l'affichage.
		Paramètre linguistique : Permet aux utilisateurs de définir la langue de leurs choix à partir d'une liste disponible.
		Position de l'affichage : Appuyez sur les boutons ▲ ou ▼pour choisir la position de réglage horizontal ou vertical de l'affichage.Position horizontale : Pour le réglage de la position horizontale de l'affichage.▲ déplace l'affichage vers la droite, ▼déplace l'affichage vers la gauche.Position verticale de l'affichage: Pour le réglage de la position verticale de l'affichage.▲ déplace l'affichage vers le haut, ▼déplace l'affichage vers le bas.
		Délai d'affichage : Pour l'arrêt automatique de l'affichage après une période de temps prédéfinie.
		Arrière-plan de l'affichage : Permet à l'utilisateur d'activer ou de désactiver l'arrière-plan de l'affichage à l'écran.
	Rappel de mémoire	Réinitialise les fonctionnalités audio et vidéo aux paramètres d'usine.Appuyez sur le bouton 2 pour sélectionner l'option de rappel de la mémoire.

Spécifications techniques

Panneau à DEL 60,45 cm (23,8 pouces) TFT (avec rétroéclairage DEL)
Gestion de l'alimentation	Energy StarCompatible VESA DPMSMode arrêt : < 0,5 W
Résolution	Full HD 1920 x 1080 pixels max.Fréquence verticale : 60Hz max.
Dimensions en pixels 0,2745 x 0,2745 mm
Couleur d'affichage DEL	16,7 millions de couleurs
Étirement -5°~22°	(±2°)
Zone d'affichage active	527,0 mm x 296,4 mm
Températures	Fonctionnement : 0°C ~ + 40°CEntreposage : - 20°C ~ + 60°C
Conformité FCC, CE, Energy Star
Alimentation Tension d'entrée : 100-240 Volts CA

Entretien

• Évitez d'exposer votre moniteur directement à la lumière du soleil ou à toute autre source de chaleur. Eloignez votre moniteur du soleil pour réduire l'éblouissement.
• Placez votre moniteur dans un espace bien ventilé.
• Ne placez pas d'objets lourds sur la partie supérieure de votre moniteur.
• Assurez-vous que votre moniteur est installé dans un espace propre et exempt d'humidité.
• Eloignez votre moniteur des aimants, des moteurs, des transformateurs, des haut-parleurs, et des téléviseurs.

Conseils de sécurité

• Si votre moniteur laisse échapper de la fumée, un bruit ou une odeur inhabituelle, retirez immédiatement le cordon d'alimentation par précaution et appelez votre centre de maintenance.
• Ne jamais retirer le couvercle arrière du boîtier de votre moniteur. L'intérieur de l'écran est composé de pièces de haute tension pouvant provoquer des chocs électriques au corps humain.
• Ne jamais essayer de réparer votre moniteur vous-même. Faites toujours appel à votre centre d'entretien ou à un technicien qualifié pour le faire.

Absence d'alimentation

• Assurez-vous que le cordon d'alimentation électrique est correctement branché à l'adaptateur secteur et l'alimentation électrique fermement connectée au moniteur.
• Connectez un autre appareil électrique sur la prise de courant pour vérifier que celle-ci fournit la tension appropriée.
• Assurez-vous que tous les câbles sont connectés.

Mise en marche effectuée mais pas d'image à l'écran

• Assurez-vous que le câble vidéo fourni avec le moniteur est bien connecté au port de sortie vidéo à l'arrière de l'ordinateur. Si ce n'est pas le cas, fixez-le solidement.
  • Réglez la luminosité.

Couleurs incorrectes ou anormales

• Si l'une des couleurs (rouge, vert, bleu) est manquante, vérifiez le câble vidéo pour vous assurer qu'il est correctement connecté. Les broches desserrées ou cassées dans le connecteur du câble peuvent entrainer une mauvaise connexion.
• Connectez le moniteur à un autre ordinateur.

Consignes de sécurité

Ce moniteur est fabriqué et contrôlé en vue de garantir la sécurité des utilisateurs. Cependant, une mauvaise installation ou utilisation pourrait être dangereuse tant pour le moniteur que pour ses utilisateurs. Lisez soigneusement les mises en garde suivantes avant l'installation et conservez ce guide à portée de main.

MISES EN GARDE

• Ce moniteur doit être utilisé uniquement sur les sources d'alimentation correctes indiquées sur l'étiquette à l'extrémité arrière du moniteur. Si vous avez des doutes sur la qualité de l'alimentation électrique de votre résidence, consultez le revendeur de votre région ou votre compagnie d'électricité.
• N'essayez pas de réparer le moniteur vous-même, il ne contient aucune pièce pouvant être réparée par l'utilisateur. Le moniteur ne doit être réparé que par un technicien qualifié.
• Ne pas retirer le boîtier du moniteur. Il contient des éléments à haute tension pouvant provoquer des chocs électriques même si le cordon d'alimentation est débranché.
• Cessez d'utiliser le moniteur si son boîtier est endommagé. L'aites-le vérifier par un technicien de maintenance.
• Placez votre moniteur dans un environnement propre et sec. Débranchez le moniteur immédiatement s'il est humide et consultez votre technicien de maintenance.
• Débranchez toujours le moniteur avant de le netloyer. Netloyez le boîtier avec un chiffon propre et sec. Appliquez un nettoyant sans ammoniaque sur le tissu, et non directement sur le verre de l'écran.
• Éloignez le moniteur des objets magnétiques, des moteurs, des téléviseurs et des transformateurs.
• Ne posez aucun objet lourd sur le câble ou sur le cordon d'alimentation.
• Pour des raisons de sécurité, si le kit de montage VESA est acheté séparément, assurez-vous qu'il est certifié UL et remplaçable par un personnel de maintenance.

Informations réglementaires: Mise au rebut des déchets composés déquipements électriques et électroniques (WEEE). La directive sur la mise au rebut des déchets composés déquipements électriques et électroniques a pour but de minimiser l'impact créé par les biens électriques et, électroniques sur l'environnement en augmentant la réutilisation et le recyclage et en diminuant la quantité de ces appareils dans les décharges. Le symbole sur votre produit V7 ou sur son emballage signifie que ce produit doit être mis au rebut séparément des déchets ordinaires ménagers lorsqu'il arrive en fin de vie. Veuillez être conscient qu'il vous incombe de mettre au rebut les équipements électroniques dans des déchetteries afin d'aider à préserver les ressources naturelles.

Chaque pays de l'union européenne possède un grand nombre de déchetteries pour le recyclage des équipements électriques et électroniques. Pour des informations sur la déchetterie la plus proche, veuillez contacter l'autorité de gestion des déchets d'équipements électriques et électroniques ou le revendeur chez lequel vous avez acheté le produit.

www.tuv.com ID 1419050639
