Caractéristiques	Détails
Taille de l'écran	23,8 pouces
Type de panneau	IPS
Résolution	1920 x 1080 pixels (Full HD)
Rapport de contraste	1000:1
Luminosité	250 cd/m²
Temps de réponse	5 ms
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, VGA, DisplayPort
Consommation d'énergie	25 W (en fonctionnement)
Dimensions (L x H x P)	540 x 400 x 200 mm
Poids	3,5 kg
Garantie	3 ans
Utilisation recommandée	Bureau, jeux, multimédia
Maintenance	Nettoyage de l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Éviter l'exposition à l'humidité, utiliser sur une surface stable
Informations générales	Compatible avec les supports VESA pour montage mural

FOIRE AUX QUESTIONS - L238IPS V7

Comment connecter le moniteur V7 L238IPS à mon ordinateur ?

Pour connecter le moniteur V7 L238IPS à votre ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante sur le moniteur.

Que faire si l'écran du moniteur reste noir ?

Vérifiez que le moniteur est bien allumé et que le câble d'alimentation est correctement branché. Assurez-vous également que le câble vidéo est bien connecté et que votre ordinateur est sous tension.

Comment ajuster la luminosité et le contraste du moniteur V7 L238IPS ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de navigation situés sur le moniteur. Accédez au menu OSD (On-Screen Display) et sélectionnez les options de luminosité et de contraste pour les ajuster selon vos préférences.

Le moniteur affiche une résolution incorrecte. Que faire ?

Assurez-vous que les paramètres de résolution de votre ordinateur correspondent à la résolution native du moniteur V7 L238IPS, qui est de 1920 x 1080 pixels. Vous pouvez modifier la résolution dans les paramètres d'affichage de votre système d'exploitation.

Le moniteur a des teintes de couleur anormales. Comment les corriger ?

Vérifiez les connexions du câble vidéo et assurez-vous qu'il n'est pas endommagé. Ensuite, accédez au menu OSD pour réinitialiser les paramètres des couleurs ou ajustez manuellement les niveaux de rouge, vert et bleu.

Comment monter le moniteur sur un support VESA ?

Pour monter le moniteur V7 L238IPS sur un support VESA, retirez le pied du moniteur en dévissant les vis à l'arrière. Ensuite, alignez le moniteur avec le support VESA et fixez-le à l'aide des vis appropriées.

Le moniteur n'est pas détecté par mon ordinateur. Que faire ?

Vérifiez que le câble vidéo est bien branché et que le moniteur est allumé. Essayez de redémarrer votre ordinateur et de changer de port vidéo. Si le problème persiste, testez le moniteur avec un autre ordinateur.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Pour réinitialiser le moniteur V7 L238IPS, accédez au menu OSD, sélectionnez 'Réglages' puis 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et le moniteur reviendra à ses paramètres d'origine.

Où puis-je trouver des pilotes pour le moniteur V7 L238IPS ?

Les pilotes pour le moniteur V7 L238IPS peuvent être téléchargés sur le site web de V7 ou sur le site du fabricant de votre carte graphique. Dans de nombreux cas, aucun pilote spécifique n'est nécessaire pour le fonctionnement de base.

MODE D'EMPLOI L238IPS V7

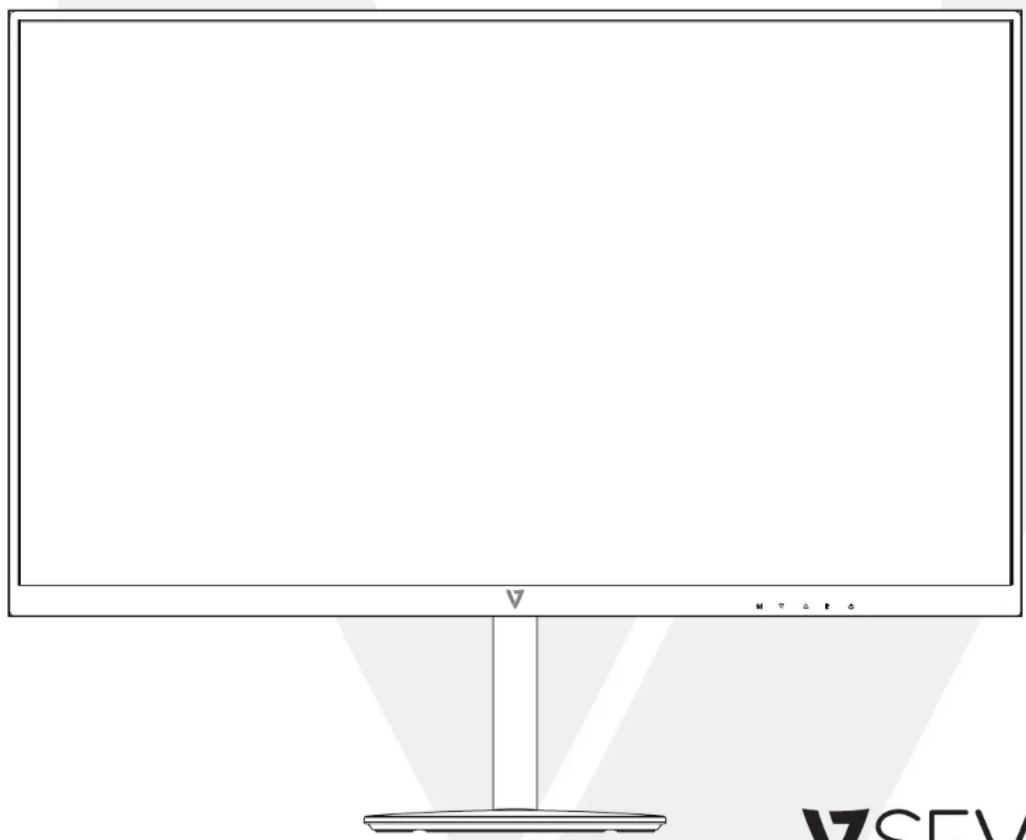

Moniteur LED IPS FHD 1920 x 1080 réglable en hauteur

L270IPS-HAS

L238IPS-HAS

VSEVEN

L'emballage contient

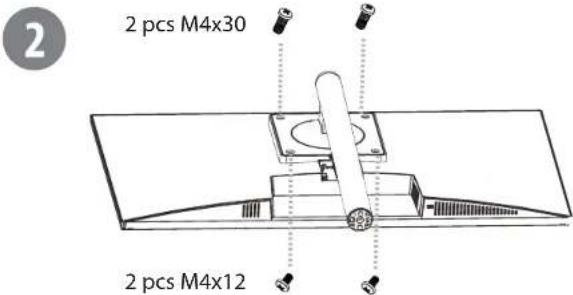

2 pcs M4x12

HDMI 2 pcs M4x30

CABLE D'ALIMENTATION
AC/CC ADAPTATEUR D'ALIMENTATION 12 V/2,5 A 30 W

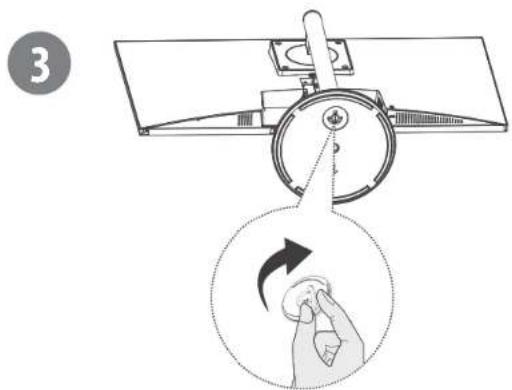

PREMIERS PAS

OPTION DE MONTAGE

Couleur
Audio
□ASE
Système
! Information

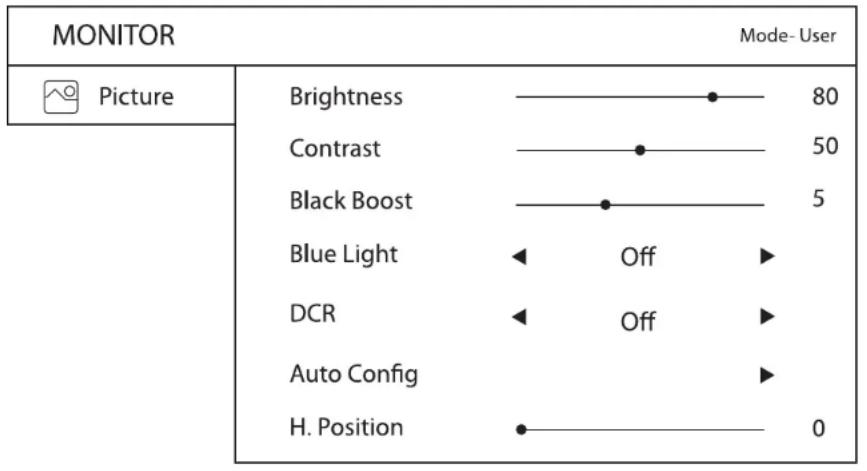

Luminosite : pour ajuster la luminosité de la vente.

Contraste : pour ajuster le niveau de blanc au premier plan de l'image.

Black Boost : pour ajuster le niveau de noir afin de rendre plus visibles les zones sombres, comme les ombres.

Lumière bleue : pour ajuster les niveaux de lumière bleue OFF/25 %/50 %/75 %/100 %. Lumière bleue désactivée si DCR activé.

DCR : rapport de contraste dynamique.

Remarque : réglage Position H., Position V., Focalisation, & horloge est grisé si raccordé par HDMI ou par un port d'écran.

Config. auto : configuration automatique des paramètres ci-dessous SEULEMENT si connecté via signal analogique VGA.

Position H.: pour déplacer l'image horizontally.

Position V.: pour déplacer l'image verticallement.

Focus : pour régler la position de phase du signal analogique.

Horloge : pour régler l'horloge du signal analogique.

MONITOR				Mode-User
Color	Gamma	2.2
	Color Temp.	Normal
	R Gain	91
	G Gain	86
	B Gain	83
	R Gain	50
	G Gain	50

Gamma : pour régler le gamma 1,8/2,2/2,4.
Couleur : pour régler la température de couleur : chaud/normal/froid/lumière bleue/utilisateur.
		Les valeurs RVB peuvent être régées séparément.
MONITOR		Mode-User
Audio	Volume	50
Volume: pour régler les haut-parleurs intégrés.
OSD	Language	English
	OSD Timeout	10
	Transparency	Off

Langue : pourchoysir la langue souhaitée.

Délaire ASE: pour régler le temps limite de l'ASE.

Transparence: pour régler la visibilité de l'ASE au premier plan.

MONITOR				Mode-User
System	Input	▲	HDMI	▲
	Auto Source	▲	On	▲
	Wide Mode	▲	Full	▲
	DDC/CI	▲	On	▲
	Quick Start Mode	▲	Off	▲

Entrée : pour sélectionner la source d'entrée souhaitation : HDMI/VGA/DisplayPort.
Source auto : pour sélectionner Marche/Arrêt.
Mode large:	pour sélectionner Adapté/Complet. Lorsque certains signaux d'entrée sont sur 4:3, l'affichage peut s'étendre au mode plein écran 16:9. Le mode plein écran ne s'applique pas aux paramètres de haute résolution.
DDC/CI :	pour activer/désactiver le canal d'affichage des données (DDC)/l'interface de commande (CI).
Guide de démarrage rapide :	sélectionné Marche & Arrêt VSeven Image de démarrage.

MONITOR		Mode-User
① Information	Main Source	HDMI
	Resolution	1920 x 1080
	H/V Frequency	H: 67KHz V: 60Hz
	Reset All Settings	▲

Moniteur LED IPS 23,8" (60,5 cm) FHD 1920 x 1080 réglable en hauteur
Généralités : Informations techniques :
Modèle : L238IPS-HIAS MTBF : 30 000 heures
Garantie : 3 ans Taille de l'écran : 60,45 cm (23,8 IN)
Conformité : CE, Energy Star, FCC, Rol IS, UKCA, WEEE Type d'écran : IPS
Pays d'origine : Chine Entrée d'alimentation : 100-240 V AC (50-60 Hz)
Contenu de l'emballage : monitre avec support réglable en hauteur, fixation VESA, 2 x M4x12, 2 x M4x30, Guide d'installation rapide, cable HDMI, cable d'alimentation, adaptateur d'alimentation et carte de garantie	Format : 16:9
	Temps de réponse : 14 ms
	Angle de vue : 178° H/178° V
	Résolution maximale : 1920 x 1080
	Revêtement d'écran : mat
Dimensions de l'emballage : Luminosité : 220 nits
Dimensions de l'emballage (L/H) : 59,4 x 14,5 x 40,1 cm (23,4 x 5,7 x 15,8 IN)	Profonteur de couleur : 16,7 millions de couleurs
Poids à l'expédition : 4,8 kg (10,6 lbs) Classé énergétique UE/RU : F
Poids de l'emballage : 4,8 kg (10,6 lbs) Rapport de contraste : 1200:1
Dimensions du produit : Port d'entrée : DisplayPort, HDMI, VGA
Dimensions du produit (L/H) : 54,2 x 21 x 48,6 cm (21,3 x 8,3 x 19 IN) Supporth VESA : 100 x 100 mm
Poids du produit : 3,82 kg (8,4 lbs) Type d'embase d'entrée AC : RU, UE, EU
	Support : 34,9 cm (13,7 IN) II, 20,5 cm (8 IN) P
	Haut-parleur : 2 x 2 W
	Dimension du moniteur (sans support) : 54,2 x 32,1 x 5,4 cm (21,3 x 12,6 x 2,1 IN)
	Pas de pixel (I/V) : 0,2745 (I) x 0,2745 (V)
	Fréquence horizontalé : 60 Hz
	Zone d'affichage (I x L) : 52,7 cm x 29,6 cm
Moniteur LED IPS 27" (68,6 cm) FHD 1920 x 1080 réglable en hauteur
Généralités Informations techniques
Modèle: L270IPS-HAS MTBF: 30 000 heures
Garantie: 3 ans Taille de l'écran: 68,58 cm (27 IN)
Conformité: CE, Energy Star, FCC, Rol IS, UKCA, WEEE Type d'écran: IPS
Pays d'origine: Chine Entrée d'alimentation: 100-240 V AC (50-60 Hz)
Contenu de l'emballage: Monitaur avec support régiable en hauteur, fixation VESA, 2 x M4x12, 2 x M4x30, Guide d'installation rapide, câble HDMI, cable d'alimentation, adaptateur d'alimentation et carte de garantie	Format: 16:9
	Temps de réponse: 8 ms
	Angle de vue: 178° H/178° V
	Résolution maximale: 1920 x 1080
	Revêtement d'écran: mat
Dimensions de l'emballage Luminosité: 250 nits
Dimensions de l'emballage (L/H): 68 x 16,2 x 45,7 cm (26,7 x 6,4 x 18 IN)	Profonteur de couleur: 16,7 millions de couleurs
Poids à l'expédition: 6,1 kg (13,5 lbs) Classé énergétique UE/RU: F
Poids de l'emballage: 6,1 kg (13,5 lbs) Rapport de contraste: 1000:1
Dimensions du produit Port d'entrée: DisplayPort, HDMI, VGA
Dimensions du produit (L/H): 61,6 x 20,5 x 52,8 cm (24,2 x 8 x 20,7 IN) Support VESA: 100 x 100 mm
Poids du produit: 4,66 kg (10,3 lbs)	Type d'embase d'entrée AC: RU, UE, EU
	Support: 36,9 cm (14,5 IN) H, 20,5 cm (8 IN) P
	Haut-parleur: 2 x 2 W
	Dimension du monitaur (sans support): 61,6 x 36,3 x 5,6 cm (24,2 x 14,3 x 2,2 IN)
	Pas de pixel (H/V): 0,1038 (H) x 0,31149 (V)
	Fréquence horizontal: 60 Hz
	Zonc d'affichage (H x L): 60,6 cm x 34,8 cm

Entretien

• Ne pas exposer le moniteur à la lumière directe du soleil ou à toute autre source de chaleur. Ne pas placer le moniteur en plein soleil pour éviter l'éblouissement.
• Placer le moniteur dans un endroit bien ventilé.
• Ne pas placer d'objets lourds sur le moniteur.
  Vérifier que votre moniteur est installé dans un lieu propre et non humide.
• Ne pasapprocher d'aimants,de moteurs,de transformateurs,de haut-parleurs et de téléviseurs du moniteur.

Conseils de sécurité

Retirer immediatement le cable d'alimentation si de la fumee, du bruit ou une odeur sort du moniteur et contacter le service technique.
- Ne jamais retirer la protection arriere de votre moniteur. L'intérieur de l'unité d'affichage contient des parties sous haute tension, pouvant entrainer une électrocution.
- Ne jamais essayer de réparer le moniter par ses propres moyens. Toutjours appeler votre centre de services ou un technicien qualifié.

Aucune alimentation

Vérifier que le cable d'alimentation A/C est correctement inséré dans la prise d'entrée AC sur le moniteur et sur la prise secteur.
- Brancher un autre apparéil électricque sur la prise électricque pour vérifier le fonctionnement de cette dernière.
- S'assurer que tous les cables de transmission de signal sont installés.

L'alimentation fonctionne, mais aucune image ne s'affiche

Sassurer que le cable video formi avec le moniteur est correctement raccorded au port de sortie video a l'arriere de suaore ordinateur.
- Ajuster la luminosité.

Couleurs incorrectes ou anormales

• Si une couleur (rouge, vert, bleu) manque, vérifier que le cable video est bien raccordé. Des broches laches ou cassées au niveau du connecteur du cable peuvent alterer la connexion.
• Connecter le moniteur à un autre ordinateur.

Mesures de sécurité

Ce moniteur est fabrique et teste avec la sicure de lutiliseur pour principe fondramal. Cependant, une utilisation ou une installation inappriciee neuvent mettre en peril le moniteur et lutiliseur. Il convient de passer en revue les differents AVERISSLMLNTS avant I'installation et de conserver ce manuel a portec de main.

AVERTISSEMENTS

Ce monieur doit uniquement être utilisé avec la source d'effarmation ajusté équité indiquée sur létiquette à l'année du montré. Si vous ne savez pas de cette source d'armament disposeocyte laopyelement, consultez yours neveire auquel ou quooit rourisseur d'énergie.
Nessayez pas de reparer le moniteur par you-meme, car il contient des parties ne pouvant etre reparedes par l'uilissteur Le moniteur doit unquielement etre repareur technien quifié.
Nessayz pas de retirer le couvicle du monteur. Des pices sont sourmises a haute tension, cui peut entrainer une eletroceution, meeme lssque le cable d'alimentation est debranche.
- Arretez d'utiliser le moniteur si le couvercle est abimé. Faites-le examiner par un technicien.
Place le moniteur dans un environnement propre et sec. Debranchee le moniteur si est mouille et consulte un technicien.
Dcbrn t r n e i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t
Cardez les objets magnetiques, moteurs, telleviseurs et transformateurs a distance du moniteur.
-Ne placez pas d'objets lourds sur le cable ou le cordon d'alimentation.
Pou des raisons de securite, il ke de montage VFA est ache tsepanement veillez you assurer que le k t est homologue UI et ne peut er remploce que par un personnel de service.

DECLARATION FCC D'INTERFERENCE DE RADIOFREQUENCY AVERTISSEMENT AVERTISSEMENT: (POUR LES MODELES CERTIFIÉS FCC)

a

Réorienter ou déplacer l'antenna de réception.
-1oignere moniteure et receptherur de lautre.
- Brancher le monieur sur la prise d'un circuit différé de celui du récepteur.
Consulter vortre revendeur loca sur un technicien qualifie.

Avertissement FCC:

For aillel, tont changeon nontion non autoriseedus one moniteur enrrnne annation du droit de l'uit sateur a utiliser ce appeil.
Chachay puy de l'union eonnee doit disparce c his propres centres de collecte pour le recyclage des equipements electriques et electroniques. Pour ce plus ampli inforations relatives a cette locie de decot, veilliez cortacter l'autorite de gestion des cachets d'équipements électriques et électroniques dont vous dépendez, ou le revenduer à qui vous ayeche achemé le produit.
Remarque: si necessaire, il fau t unisier des cles dinterace et un cordon d'allimentation Ablnca pour respecter les limites en termes de nivea d'immition.

Informations rlementaires: ine au reut des chets d'quiplements et enectiques (DEF) la Dirive sur les chets d'quiplements et enectiques. Electroniques (DEFE) vis a taine au minimum 10 cndence he, produc et dction, sur l'environnement on augmentat et de recyage et on reduit le quantite de DEE m n cechotonic. La presence du symbolo apsoied survoit product V2, sur son emballace signifie que ou epuit do estre au reut saupereiant des chets mtangors ordinares aoua t a tainl da du dure de ve voulliez mot qui ius combe en reut les equpements et ecronique dans dos contrats de neceque fide o contribuer et presever les ressources naturels.

Cle 1000e f t e i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t
