Caractéristiques techniques	Autoradio JVC KDX162, compatible avec CD, MP3, WMA
Puissance de sortie	4 x 50 Watts
Connectivité	Entrée AUX, USB, Bluetooth
Fonctionnalités audio	Égaliseur 13 bandes, pré-réglages de son
Utilisation	Facilité d'utilisation avec écran LCD, commandes intuitives
Maintenance	Nettoyage régulier de l'appareil, mise à jour du firmware via USB
Sécurité	Protection contre le vol avec façade amovible
Informations générales	Dimensions : 1 DIN, poids : léger, installation facile

FOIRE AUX QUESTIONS - KDX162 JVC

Comment réinitialiser mon autoradio JVC KDX162 ?

Pour réinitialiser votre autoradio JVC KDX162, appuyez simultanément sur les boutons 'Power' et 'Volume' pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez d'abord si le câblage est correctement connecté et si le fusible n'est pas grillé. Assurez-vous également que la voiture est en position de contact.

Comment connecter mon smartphone à l'autoradio JVC KDX162 ?

Pour connecter votre smartphone, activez le Bluetooth sur votre téléphone, puis sélectionnez 'JVC KDX162' dans la liste des appareils disponibles. Suivez les instructions à l'écran pour terminer la connexion.

Que faire si le son de l'autoradio est trop faible ?

Vérifiez le niveau de volume de l'autoradio et assurez-vous que l'égaliseur n'est pas réglé sur un mode qui réduirait le volume. Vérifiez également les connexions des haut-parleurs.

Comment modifier les stations de radio sur le JVC KDX162 ?

Pour modifier les stations de radio, utilisez les boutons 'Précédent' et 'Suivant' pour parcourir les stations disponibles. Vous pouvez également entrer directement la fréquence en utilisant le clavier numérique.

Mon autoradio JVC KDX162 ne lit pas mes fichiers USB, que faire ?

Assurez-vous que le format des fichiers est compatible (MP3, WMA). Vérifiez également que la clé USB est correctement formatée en FAT32 et que le fichier n'est pas corrompu.

Comment effectuer une mise à jour du firmware de mon autoradio ?

Visitez le site Web de JVC pour télécharger la dernière version du firmware, puis suivez les instructions fournies pour mettre à jour votre autoradio via une clé USB.

Pourquoi l'affichage de mon autoradio est-il flou ?

Un affichage flou peut être dû à un problème de connexion ou à la poussière sur l'écran. Essayez de nettoyer l'écran délicatement et vérifiez les connexions derrière l'appareil.

Comment régler les paramètres de balance et de fade de l'autoradio ?

Accédez au menu des réglages audio en appuyant sur le bouton 'Menu', puis utilisez les flèches pour naviguer jusqu'à 'Balance' ou 'Fade' et ajustez selon vos préférences.

MODE D'EMPLOI KDX162 JVC

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque: Le symbole "Pb" ci-dessous sur des piles électrique indique que cette pile contient du plomb.

Déclaration de conformité se rapportant à la directive RE 2014/53/EU

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Représentants dans l'UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

Par la présente, JVCKENWOOD déclare que l'équipement radio « KD-X262/KD-X162/KD-X161 » est conforme à la

directive 2014/53/UE.

L'intégralité de la déclaration de conformité UE est

disponible à l'adresse Internet suivante :

http://www.jvc.net/cs/car/eudoc/

Deutsch

AVANT L'UTILISATION 2

FONCTIONNEMENT DE BASE 3

PRISE EN MAIN 5

1 Annulez la démonstration
2 Réglez l'horloge et la date
3 Faites les réglages de base

RADIO 6

AUX 8

USB/iPod/ANDROID 8

RÉGLAGES AUDIO 10

RÉGLAGES D'AFFICHAGE 13

RÉFÉRENCES 14

Entretien Plus d'informations

GUIDE DE DÉPANNAGE 16

INSTALLATION/

RACCORDEMENT 17

SPÉCIFICATIONS 20

AVANTL'UTILISATION

IMPORTANTES

• Pour utiliser correctement l'appareil, veuillez ce manuel complément avant de l'utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce manuel.
• Veuillez garder ce manuel dans un endroit sûr et accessible pour une utilisation future.

▲ MISE EN GARDE

- N'utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule.

Précautions

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d'éviter tout risque d'accident.
• Réduisez le volume avant de reproduire des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités:

• Éviter d'utiliser le périphérique extérieur s'il peut générer une conduite en toute sécurité.
• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.
• Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.

Comment lire ce manuel

• Les opérations sont expliquées principalement en utilisant les touches de la façade du KD-X262 et KD-X161.
• Les indications en anglais sont utilisées dans un but explicatif. Vous pouvez choisir la langue d'affichage à partir du menu. (Page 6)
  • [XX] indique les éléments choisis.
  • (Page XX) indique que des références sont disponibles aux page citées.

FRANÇAIS

FONCTIONNEMENT DE BASE

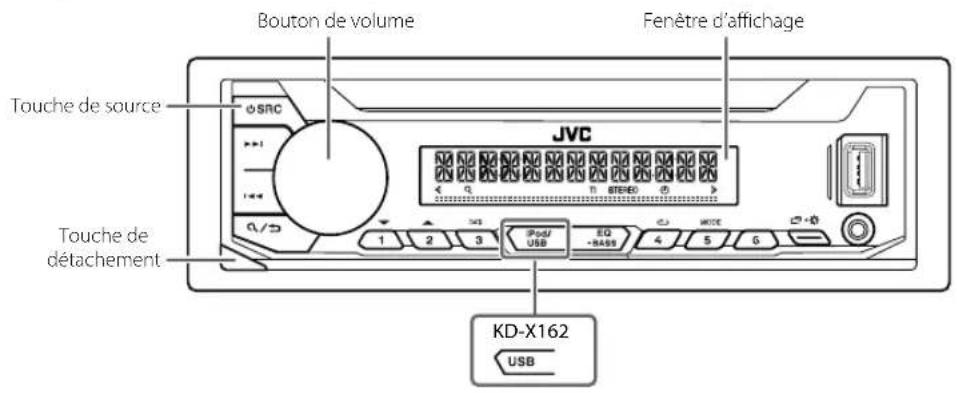

Façade

KD-X262/KD-X162:

Bouton de volume Fenêtre d'affichage Touche de source JVC Touche de détachement KD-X162 USB

Attachez

Détachez

Commentréinitialiser

Vos ajustements préréglés seront effacés sauf les stations radio mémorisées.

Pour Sur la façade

Mettez l'appareil sous tension	Appuyez sur ⏻ SRC.• Maintenez la touche enfoncée pour mettre l'appareil hors tension.
Ajustez le volume Tournez le bouton de volume.
Sélectionner la source	• Appuyez répétitivement sur ⏻ SRC.• Appuyez sur ⏻ SRC, puis tournez le bouton de volume avant 2 secondes.
Changez l'information sur l'affichage	Appuyez répétitivement sur ⏻ (Page 15)
Sélection d'un élément	1 Tournez le bouton de volume pour sélectionner un élément.2 Appuyez sur le bouton pour valider.

FONCTIONNEMENT DE BASE

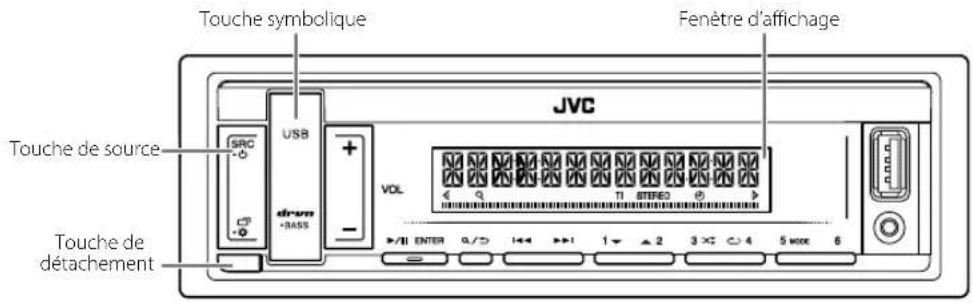

Façade

KD-X161:

Touche symbolique Fenêtre d'affichage JVC Touche de source USB VOL DRUM - BASS Touche de détachement

Attachez

Détachez

Commentréinitialiser

Vos ajustements préréglés seront effacés sauf les stations radio mémorisées.

Pour Sur la façade

Mettez l'appareil sous tension	Appuyez sur SRC-➊.Maintenez la touche enfoncée pour mettre l'appareil hors tension.
Ajustez le volume Appuyez sur VOL +/- .	Maintenez VOL + enfoncé de façon continue pour augmenter le volume sur 15.
	Appuyez sur ►/II ENTER pour couper le son ou mettre la lecture en pause.Appuyez une nouvelle fois pour annuler. Le niveau de volume retourne au niveau précédent avant la mise en sourdine ou la pause.
Sélectionner la source	Appuyez répétitivement sur SRC-➊.Appuyez sur SRC-➊, puis appuyez sur VOL +/- avant 2 secondes.
Changez l'information sur l'affichage	Appuyez répétitivement sur➌・➌. (Page 15)
Sélection d'un élément	1 Appuyez sur VOL +/- pour sélectionner un élément.2 Appuyez sur ►/II ENTER pour valider.

PRISE EN MAIN

Pour la disposition des touches de la façade, reportez-vous à la page 3 ou à la page 4.

1 Annulez la démonstration

Quand vous mettez l'appareil sous tension pour la première fois (ou après une réinitialisation de l'appareil), l'affichage montre:

KD-X262/KD-X162: "CANCEL DEMO"→ "PRESS"→VOLUME KNOB"

1 Appuyez sur le bouton de volume.
[YES] est choisi pour le réglage initial.
2 Appuyez de nouveau sur le bouton de volume.
"DEMO OFF" apparaît.

KD-X161: "CANCEL DEMO"→ "PRESS ENTER"

1 Appuyez sur ▶/II ENTER.
[YES] est choisi pour le réglage initial.
2 Appuyez de nouveau sur ▶/■ENTER.
"DEMO OFF" apparaît.

2 Réglez l'horloge et la date

1 Maintenez enfoncée
2 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner [CLOCK]
3 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour régler l'horloge. [CLOCK ADJUST] ➕ Réglez les heures et les minutes ➕ [CLOCK FORMAT] ➕ [12H] ou [24H]
4 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour régler la date. [DATE SET]→Réglez le jour, le mois et l'année
5 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur : 2/5

3 Faites les réglages de base

1 Maintenez enfoncée □
2 Réalisé l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner un élément (voir le tableau suivant).
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé.
4 Appuyez sur 20uquitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/3.

Défaut: [XX]

[SYSTEM]
[KEY BEEP]	[ON]: Met en service la tonalité des touches. ; [OFF]: Met hors service la fonction.
[SOURCESELECT]
[AM SRC]*	[ON]: Met en service AM dans la sélection de la source. ; [OFF]: Hors service. (Page 6)
[BUILT-IN AUX]*	[ON]: Met en service AUX dans la sélection de la source. ; [OFF]: Hors service. (Page 8)
[F/W UPDATE]
[UPDATE SYSTEM]
[F/W UP xxxx]	[YES]: Démarrer la mise à niveau du micrologiciel. ; [NO]: Annulation (la mise à niveau n'est pas activée).Pour en savoir plus sur la mise à niveau du micrologiciel, consultez.

* Pas d'affichage quand la source correspondante est sélectionnée.

PRISE EN MAIN

[CLOCK]
[TIME SYNC]	[ON]: L'horloge est réglée automatiquement à l'aide des données d'horloge (CT) comprises dans les données du signal FM Radio Data System. ; [OFF]: Annulation.
[CLOCK DISPLAY]	[ON]: L'horloge apparaît sur l'affichage même quand l'appareil est hors tension. ; [OFF]: Annulation.
[ENGLISH]
[PYCCKIЙ]	Sélectionnez la langue d'affichage pour le menu et l'information sur le morceau si elle est disponible.Par défaut, [ENGLISH] est sélectionné.
[ESPAÑOL]
[FRANCAIS]

RADIO

Pour la disposition des touches de la façade, reportez-vous à la page 3 ou à la page 4.

Recherchez une station

1 Appuyez répétitivement sur la touche de source pour sélectionner FM ou AM.
2 Appuyez sur |◀◀/▶▶| pour rechercher une station automatiquement.

(ou)

Maintenez en enfoncé I◄◄ / ►►I jusqu'à ce que "M" clignote, puis appuyez répétitivement dessus pour rechercher une station manuellement.

• "STEREO" s'allume lors de la réception d'une émission FM stéréo avec un signal suffisamment fort.
• L'appareil commute sur l'alarme FM automatiquement lors de la réception d'un signal d'alarme d'une émission FM.

Réglages en mémoire

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Mémorisez une station

Pendant l'écoute d'une station...

Maintenez enfoncée une des touches numériques (1 à 6).

(ou)

1 Maintenez enfoncée la touche suivante jusqu'à ce que "PRESET MODE" clignote.

KD-X262/KD-X162: Bouton de volume

KD-X161: ▶/■ENTER

2 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner un numéro de préréglage.

"MEMORY" apparaît une fois que la station est mémorisée.

Sélectionnez une station mémorisée

Appuyez sur l'une des touches numériques (1 à 6).

(ou)

1 Appuyez sur .Q/→
2 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner un numéro de préréglage.

RADIO

Autres paramètres

1 Maintenez enfoncée
2 Réalisé l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner un élément (voir le tableau suivant).
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.
4 Appuyez sur poulquitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q/3.

Défaut: [XX]

[TUNER SETTING]

[RADIO TIMER]	Met la radio sous tension à une heure spécifique quelle que soit la source actuelle.1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Sélectionnez la fréquence de mise en service de la minuterie.2 [FM]/[AM]: Sélectionner la source.3 [01] à [18] (pour FM)/[01] à [06] (pour AM): Sélectionnez la station préréglée.4 Réglez l'heure et le jour*1 de mise en service.5 s'allume quand le réglage est terminé.La minuterie de radio ne se met pas en service dans les cas suivants.L'appareil est mis hors tension.[OFF] est sélectionné pour [AM SRC] dans [SOURCE SELECT] après la sélection de la minuterie de radio pour AM. (Page 5)
[SSM]	[SSM 01–06]/[SSM 07–12]/[SSM 13–18]: Préègle automatiquement un maximum de 18 stations pour FM. "SSM" s'arrête de clignoter quand les 6 premières stations sont mémorisées. Sélectionnez [SSM 07–12]/[SSM 13–18] pour mémoriser les 12 stations suivantes.
[LOCAL SEEK]	[ON]: Recherche uniquement les stations FM avec une bonne réception. ; [OFF]: Annulation.Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous changez la source/station, vous devez refaire les réglages.

[IF BAND]	[AUTO]: Augmente la sélectivité du tuner pour réduire les interférences des stations FM adjacentes. (L'effet stéréo peut être perdu.) [WIDE]: Il y a des interférences des stations FM adjacentes, mais la qualité du son n'est pas dégradée et l'effet stéréo est conservé.
[MONO SET]	[ON]: Améliore la réception FM mais l'effet stéréo sera perdu. ; [OFF]: Annulation.
[NEWS SET]*2	[ON]: l'appareil commute temporairement sur le programme d'information s'il est disponible. ; [OFF]: Annulation.
[REGIONAL]*2	[ON]: Commute sur une autre station uniquement dans la région spécifiée, à l'aide de la commande "AF". [OFF]: Annulation.
[AF SET]*2	[ON]: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise. ; [OFF]: Annulation.
[TI]*2	[ON]: Permet à l'appareil de commuter temporairement sur les informations routières si elles sont disponibles ("TI" s'allume) pendant l'écoute de n'importe quelle source sauf AM. ; [OFF]: Annulation.
[PTY SEARCH]*2	Sélectionnez un code PTY (voir ci-dessous).S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

*1 Sélectionnable uniquement quand [ONCE] ou [WEEKLY] est choisi à l'étape 1.
*2 Sélectionnable uniquement pour la source FM.

Code PTY

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (musique), [ROCK M] (musique), [EASY M] (musique), [LIGHT M] (musique), [CLASSICS], [OTHER M] (musique), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (musique), [OLDIES], [FOLK M] (musique), [DOCUMENT]

AUX

Préparation:

Vous pouvez écouter de la musique à partir d'un lecteur audio portable via la prise d'entrée auxiliaire.

- Sélectionnez [ON] pour [BUILT-IN AUX] dans [SOURCE SELECT]. (Page 5)

Démarrez l'écoute

1 Connectez un lecteur audio portable (en vente dans le commerce).

KD-X262/KD-X162:

Mini fiche stéréo de 3,5 mm avec connecteur en forme de "L" (en vente dans le commerce)

Pira d'entrée auxiliaire Lecteur audio port

Prise d'entrée auxiliaire
Lecteur audio portable

KD-X161:

Prise d'entrée auxiliaire Lecteur audio portable

Mini fiche stéréo de 3,5 mm avec connecteur en forme de "L" (en vente dans le commerce)

2 Appuyez répétitivement sur la touche de source pour sélectionner AUX.
3 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisez une mini fiche stéréo munie d'une fiche à 3 connecteurs pour obtenir une sortie audio optimum.

USB/iPod/ANDROID

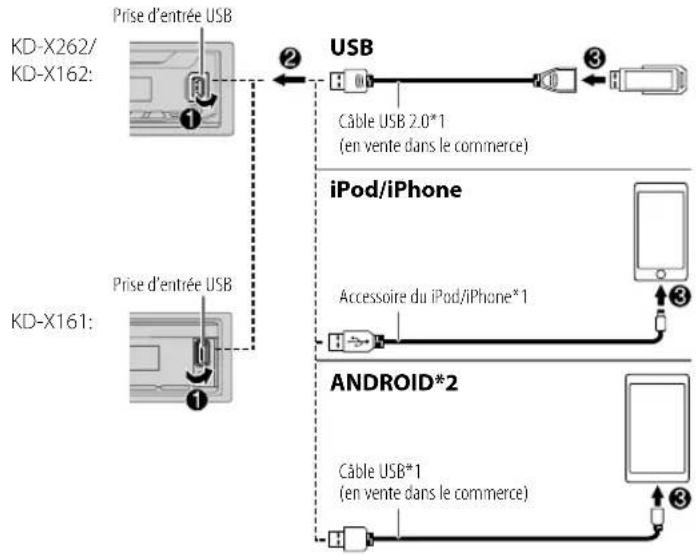

Démarrez la lecture

La source change automatiquement et le lecture démarre.

*1 Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé.
*2 Vous pouvez commandez le périphérique Android en utilisant le périphérique Android lui-même via d'autres applications multimédia installées sur le périphérique Android.

USB/iPod/ANDROID

Pour la disposition des touches de la façade, reportez-vous à la page 3 ou à la page 4.

Sources sélectionnables:

- Pour sélectionner directement la source USB/iPod/ANDROID, appuyez sur iPod/USB ou USB.

Pour Sur la façade
Recherche rapidevers l'arrière/vers l'avant*3	Maintenez enfoncée ◀◀ / ▶▶.
Sélectionnez un fichier	Appuyez sur ◀◀ / ▶▶.
Sélectionnez un dossier*4	Appuyez sur 2▲ / 1▼.
Lecture répétée*3*5	Appuyez répétitivement sur 4↔.[TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT] : Fichier MP3/WMA/WAV/FLAC[ONE REPEAT]/[ALL REPEAT]/[REPEAT OFF] : iPod
Lecture aléatoire*3*5	Appuyez répétitivement sur 3↔.[FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF] : Fichier MP3/WMA/WAV/FLAC[SONG RANDOM]/[ALL RANDOM]/[RANDOM OFF] : iPod

*3 Ne peut pas être utilisé pour le ANDROID.

*4 Cela ne fonctionne pas pour l'iPod/ANDROID.

*5 Pour l'iPod: Fonctionne uniquement quand [HEAD MODE] est sélectionné.

Sélectionnez le lecteur de musique

Quand la source est USB, appuyez répétitivement sur 5 MODE.

Les morceaux mémorisés dans le lecture suivant seront lus.

• Mémoire sélectionnée interne ou externe d'un smartphone (Mass Storage Class).
• Lecteur sélectionné parmi plusieurs lecteurs.

Sélectionnez le mode de commande

Quand la source est iPod, appuyez répétitivement sur 5 MODE.

[HEAD MODE]: Commande l'iPod à partir de cet appareil.

[IPHONE MODE]: Commande l'iPod en utilisant l'iPod lui-même.

Cependant, vous pouvez toujours réaliser une lecture/pause, sauter des fichiers, et faire une recherche rapide vers l'avant ou vers l'arrière à partir de cet appareil.

USB/iPod/ANDROID RÉGLAGESAUDIO

Sélectionnez un fichier à partir d'un dossier/liste

Pour l'iPod, applicable uniquement quand[HEAD MODE] est sélectionné. (Page 9)

1 Appuyez sur .Q/→
2 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner un dossier/liste.
3 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4) pour sélectionner un fichier.

Recherche rapide (applicable uniquement pour la source USB)

Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.

Réalisez l'opération suivante pour parcourir la liste rapidement.

KD-X262/KD-X162: Tournez le bouton de volume rapidement

KD-X161: Maintenez enfoncée VOL +/-

Recherche alphabétique (applicable uniquement pour la source iPod)

Vous pouvez rechercher un fichier en fonction du premier caractère.

Appuyez sur 2▲ / 1▼ ou tournez le bouton de volume rapidement pour sélectionner le caractère souhaité (A à Z, 0 à 9, OTHERS).

- Sélectionnez "OTHERS" si le premier caractère est autre que A à Z, 0 à 9.

• Pour retourner à l'option de réglage précédente, appuyez sur / .
  • Pour annuler, maintenez enfoncée Q/5.

Pour la disposition des touches de la façade, reportez-vous à la page 3 ou à la page 4.

Choisissez un égaliseur préréglé directement (pour KD-X262/KD-X162)

Appuyez répétitivement sur EQ-BASS.

(ou)

Appuyez sur EQ-BASS, puis tournez le bouton de volume avant 5 secondes.

Égaliseur préréglé:

[FLAT] (défaut)/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[TALK]/[USER]/[VOCAL BOOST]/[BASS BOOST]/[CLASSICAL]/[DANCE]

- L'égaliseur Drive [(DRVN 3]/[DRVN 2]/[DRVN 1]) accentue des fréquences spécifiques du signal audio pour réduire le bruit entendu de l'extérieur de la voiture ou le bruit roulement des pneus.

Choisissez un égaliseur Drive directement (pour KD-X161)

L'égaliseur Drive accentue des fréquences spécifiques du signal audio pour réduire le bruit entendu de l'extérieur de la voiture ou le bruit roulement des pneus.

Appuyez répétitivement sur drvn-BASS.

Égaliseur Drive: [DRVN 3] (défaut)/ [DRVN 2]/[DRVN 1]

Mémorisez vos propres ajustements sonores

1 Maintenez enfoncée la touche suivante pour accéder au réglage [EASY EQ]. KD-X262/KD-X162: EQ-BASS KD-X161: drvn-BASS
2 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour réaliser le réglage.

Reportez-vous à [EASY EQ] (page 11) pour le réglage et le réglage est mémorisé dans [USER].

• Pour retourner à l'option de réglage précédente, appuyez sur / .
  • Appuyez sur la touche suivante pour sortir.

KD-X262/KD-X162: EQ-BASS

KD-X161: drvn-BASS

RÉGLAGES AUDIO

Autres paramètres

1 Maintenez enfoncée
2 Réalisé l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner un élément (voir le tableau suivant).
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.
4 Appuyez sur pouquitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/5.

Défaut: [XX]

[EQ SETTING]

[PRESET EQ]	Sélectionne un égaliseur préréglé adapté à votre genre de musique. • Sélectionnez [USER] pour utiliser les réglages réalisés dans [EASY EQ] ou [PRO EQ]. [FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[TALK]/[USER]/[VOCAL BOOST]/[BASS BOOST]/[CLASSICAL]/[DANCE]
[EASY EQ]	Ajustez vos propres ajustements sonores. • Les réglages sont mémorisés sur [USER] dans [PRESET EQ]. • Les réglages réalisés peuvent affecter les réglages actuels de [PRO EQ]. [SUB.W SP]*1*2: [00] à [+06] (Défaut: [+03] [SUB.W]*1*3: [-08] à [+08] [BASS]: [LVL-06] à [LVL+06] [MID]: [LVL-06] à [LVL+06] [TRE]: [LVL-06] à [LVL+06] [LVL 00]

[BASS]	Fréquence : [60HZ]/[80HZ]/[100HZ]/[200HZ]Niveau : [LVL-06] à [LVL+06]Q : [Q1.0]/[Q1.25]/[Q1.5]/[Q2.0](Défaut : [80HZ]/[LVL 00]/[Q1.0])
[MIDDLE]	Fréquence : [0.5KHZ]/[1.0KHZ]/[1.5KHZ]/[2.5KHZ]Niveau : [LVL-06] à [LVL+06]Q : [Q0.75]/[Q1.0]/[Q1.25](Défaut : [1.0KHZ]/[LVL 00]/[Q1.25])
[TREBLE]	Fréquence : [10.0KHZ]/[12.5KHZ]/[15.0KHZ]/[17.5KHZ]Niveau : [LVL-06] à [LVL+06]Q : [Q FIX](Défaut : [10.0KHZ]/[LVL 00]/[Q FIX])

[AUDIO CONTROL]

[BASS BOOST]	[LEVEL +01] à [LEVEL +05] ([LEVEL +01]): Choisit votre niveau préféré d'accentuation des graves. ; [OFF]: Annulation.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: Accentue les basses ou hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume. ; [OFF]: Annulation.
[SUB.W LEVEL]*1	[SPK-OUT]*2	[SUB.W 00] à [SUB.W +06] ([SUB.W +03]): Ajuste le niveau de sortie du caisson de grave connecté par le câble d'enceinte. (Page 19)
	[PRE-OUT]*3	[SUB.W -08] à [SUB.W +08] ([SUB.W 00]): Ajuste le niveau de sortie du caisson de grave connecté aux prises de sortie de ligne (REAR/SW) via un amplificateur extérieur. (Page 19)

*1, *2, *3: (page 12)

RÉGLAGES AUDIO

[SUBWOOFER SET]*3	[ON]: Met en service la sortie du caisson de grave.; [OFF]: Annulation.
[SUBWOOFER LPF]*1	[FRQ THROUGH]: Ious les signaux sont envoyés au caisson de grave.; [FRQ 55HZ]/[FRQ 85HZ]/[FRQ 120HZ]: Les signaux audio avec des fréquences inférieures à 55 Hz/85 Hz/120 Hz sont envoyés sur le caisson de grave.
[SUB.W PHASE]*1*4	[REVERSE] (180°)/[NORMAL] (0°): Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d'obtenir des performances optimales.
[FADER]	[POSITION R06] à [POSITION F06] ([POSITION 00]): Règle la balance de sortie des enceintes avant et arrêté.
[BALANCE]*5	[POSITION L06] à [POSITION R06] ([POSITION 00]): Règle la balance de sortie des enceintes gauche et droite.
[VOLUME ADJUST]	[LEVEL -15] à [LEVEL +06] ([LEVEL 00]): Prérègle le niveau de volume initial de chaque source en comparaison avec le niveau de volume FM. (Avant un ajustement, choisissez la source que vous souhaitez ajuster. "VOL ADJ FIX" apparaît si FM est choisi.)
[AMP GAIN]	[LOW POWER]: Limite le volume maximum à 25. (Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage des enceintes.); [HIGH POWER]: Le niveau de volume maximum est de 35.
[D.T.EXPANDER](Extension numérique de plage)	[ON]: Crée un son réaliste en compensant les composants haute fréquence et en rétablissant le temps de montée de la forme d'onde qui est perdu lors de la compression des données audio.; [OFF]: Annulation.
[SPK/PRE OUT]	En fonction de la méthode de connexion des enceintes, sélectionner le réglage approprié pour obtenir la sortie souhaitée. (Voir "Réglages de sortie d'enceinte".)

*1 Affiché uniquement quand[SUBWOOFER SET] est réglé sur [ON].
*2 Affiché uniquement quand [SPK/PRE OUT] est réglé sur [SUB.W/SUB.W].
*3 Affiché uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB.W] ou [SUB.W/SUB.W].
*4 Peut être uniquement sélectionné si un réglage autre que [FRQ THROUGH] est choisi pour [SUBWOOFER LPF].
*5 L'ajustement ne peut pas affecter la sortie du caisson de grave.

Réglages de sortie d'enceinte[SPK/PRE OUT]

Sélectionnez le réglage de sortie pour les enceintes [SPK/PRE OUT], sur la base de la méthode de connexion des enceintes.

Connexion via les prises de sortie de ligne

Pour les connexions via un amplificateur extérieur. (Page 19)

Réglage sur[SPK/PRE OUT]	Signal audio via la prise de sortie de ligne
	REAR/SW
[REAR/REAR]	Sortie des enceintes arrière
[REAR/SUB.W] (défaut)	Sortie de caisson de grave
[SUB.W/SUB.W]	Sortie de caisson de grave

Connexion via les câbles d'enceinte

Vous pouvez aussi connecter les enceintes sans utiliser un amplificateur extérieur mais continuer à utiliser la sortie du caisson de grave avec ces réglages. (Page 19)

Réglage sur[SPK/PRE OUT]	Signal audio via le fil de l'enceinte arrière
	L (gauche) R (droite)
[REAR/REAR]	Sortie des enceintes arrière	Sortie des enceintes arrière
[REAR/SUB.W]	Sortie des enceintes arrière	Sortie des enceintes arrière
[SUB.W/SUB.W]	Sortie de caisson de grave	(Sourdine)

Si [SUB.W/SUB.W] est sélectionné:
- [FRQ 120HZ] est sélectionné dans [SUBWOOFER LPF] et [FRQ THROUGH] n'est pas disponible.
- [POSITION R01] est sélectionné dans [FADER] et la plage sélectionnable est de [POSITION R06] à [POSITION 00].

RÉGLAGESD'AFFICHAGE

Identification de zone pour les réglages de la luminosité

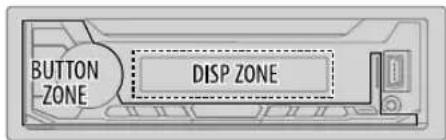

KD-X262/ KD-X162:

BUTTON ZONE DISP ZONE

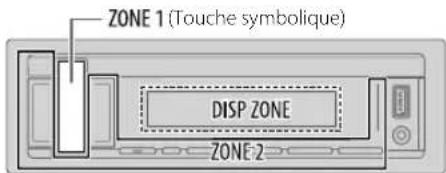

KD-X161:

ZONE 1 (Touche symbolique) DISP ZONE ZONE 2

Identification de zone pour les réglages de la couleur

KD-X161:

Touche symbolique

1 Maintenez enfoncée .
2 Réalisé l'opération 'Sélection d'un élément (page 3 ou 4)' pour sélectionner un élément (voir le tableau suivant).
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activité ou suivez les instructions données pour l'élément sélectionné.
4 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/3.

Défaut: [XX]

[DISPLAY]
[DIMMER]	Assombrit l'éclairage.[OFF]: Le gradateur est désactivé. La luminosité change sur le réglage [DAY].[ON]: Le gradateur est activé. La luminosité change sur le réglage [NIGHT].(Voir 'BRIGHTNESS' ci-dessous.)[DIMMER TIME]: Réglez l'heure de mise en et hors service du gradateur.1 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour régler l'heure [ON].2 Réalisez l'opération 'Sélection d'un élément (page 3 ou 4)' pour régler l'heure [OFF].(Défaut: [ON]: [18:00] ; [OFF]: [6:00])[DIMMER AUTO]: Le gradateur est activé et désactivé automatiquement quand vous éteignez ou allumez les feux de la voiture.*1
[BRIGHTNESS]	Réglez la luminosité séparément pour le jour et la nuit.1 [DAY]/[NIGHT]: Choisissez le jour ou la nuit.2 Choisissez une zone. (Voir l'illustration sur la colonne de gauche.)3 [LEVEL 00] à [LEVEL 31]: Réglez le niveau de luminosité.
[TEXT SCROLL]*2	[SCROLL ONCE]: Fait déflier une fois les informations de l'affichage.;[SCROLL AUTO]: Répète le défilement à 5 secondes d'intervalle.;[SCROLL OFF]: Annulation.

*1 La connexion du fil de commande de l'éclairage est requise. (Page 19)

*2 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place).

RÉGLAGES D'AFFICHAGE

[COLOR] (pour KD-X161: Touche symbolique uniquement)
[PRESET]	Sélectionnez une couleur d'éclairage pour la touche symbolique. (Voir l'illustration de la page 13.)• [COLOR 01] à [COLOR 49]• [USER]: La couleur que vous avez créée pour [DAY COLOR] ou [NIGHT COLOR] apparaît.• [COLOR FLOW01] à [COLOR FLOW03]: La couleur change à une vitesse différente.• Couleur préréglée[CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]
[DAY COLOR]	Mémorisez vos propres couleurs d'éclairage du jour et de la nuit pour la touche symbolique.1 [RED]/[GREEN]/[BLUE]: Choisissez une couleur primaire2 [00] à [31]: Sélectionnez le niveau.Répétez les étapes 1 et 2 pour toutes les couleurs primaires.
[NIGHT COLOR]
[MENU COLOR]	[ON]: La couleur d'éclairage de la touche symbolique change sur la couleur blanche lorsque les réglages sont réalisés sur le menu et la recherche de liste, sauf en mode de réglage de la couleur. {OFF}: Annulation.

Connecteur (sur la face arrière de la façade)

RÉFÉRENCES

Entretien

Nettoyage de l'appareil

Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.

Nettoyage du connecteur

Détachez la façade et nettoyez le connecteur à l'aide d'un coton tige. Faites attention de ne pas endommager le connecteur.

Plus d'informations

Pour: — Les dernières mise à jour du micrologiciel et la liste de compatibilité la plus récente

— Autres informations récentes

Consultez .

Fichiers pouvant être lus

• Fichier audio compatible pour les périphérique USB à mémoire de grande capacité: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)
• Systèmes de fichier de périphérique USB compatibles: FAT12, FAT16, FAT32
  Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphériques.
• Pour des informations détaillées et des remarques sur les fichiers audio compatibles, reportez-vous à .

À propos des périphériques USB

• Vous ne pouvez pas connecter un périphérique USB via un hub USB.
• La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.
• Cet appareil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1 A.

RÉFÉRENCES

À propos de l'iPod/iPhone

Made for

• iPod touch (5th et 6th generation)
• iPod nano (7th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X
• Il n'est pas possible de parcourir les fichiers vidéo sur le menu "Videos" en mode[HEAD MODE].
• L'ordre des morceaux affichés sur le menu de sélection de cet appareil peut être différent de celui de iPod/iPhone.
• Il n'est pas possible d'utiliser un iPod lorsque "JVC" ou √" est affiché sur l'iPod.
• En fonction de la version du système d'exploitation de l'iPod/iPhone, certaines fonctions peuvent ne pas être utilisables sur cet appareil.

À propos du périphérique Android

• Cet appareil prend en charge Android OS 4.1 et ultérieur.
• Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complètement Android Open Accessory (A0A) 2.0.
• Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0.

Changez l'information sur l'affichage

Chaque fois que vous appuyez sur les informations affichées changent.

- Si aucune information n'est disponible ou si aucune information n'est enregistrée, "NO TEXT", "NO NAME", ou une autre information (par ex. le nom de la station) apparaît ou l'affichage est vide.

Nom de la source Informations sur l'affichage: Principal
FM ou AM Fréquence	→ Horloge → retour au début
	Pour les stations FM Radio Data System uniquement: Nom de la station/Type de programme → Radio texte → radio texte+ → Radio texte+ titre de morceau/Radio texte+ artiste → Fréquence → Horloge → retour au début
USB Pour les fichiers MP3/WMA/WAV/FLAC:Titre du morceau/Artiste → Titre d'album/Artiste → nom de dossier → Nom de fichier → Durée de lecture → lorloge → retour au début
iPod USB	Quand [HEAD MODE] est sélectionné (page 9):Titre du morceau/Artiste → Titre d'album/Artiste → durée de lecture → Horloge → retour au début
ANDROID Nom de la source	→ Horloge → retour au début
AUX Nom de la source	→ Horloge → retour au début

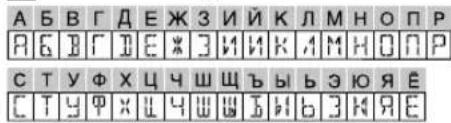

Lettres cyrilliques disponibles

Caractères disponibles

Indications sur l'affichage

Symptôme Remède
Généralités	Le son ne peut pas être entendu.	Ajustez le volume sur le niveau optimum.Vérifiez les cordons et les connexions.
	"MISWIRING CHECK WIRING THEN PWR ON" apparaît.	Mettez l'appareil hors tension, puis assurez-vous que les prises des câbles d'enceinte sont correctement isolées. Mettez de nouveau l'appareil sous tension.
	"PROTECTING SEND SERVICE" apparaît.	Envoyez l'appareil au centre de service le plus proche.
	Vous ne pouvez pas choisir la source.	Cochez le réglage [SOURCE SELECT]. (Page 5)
	Cet appareil ne fonctionne pas du tout.	Réinitialisez l'appareil. (Page 3 ou 4)
	Les caractères corrects ne sont pas affichés.	Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limité de symboles.En fonction de la langue d'affichage que vous avez choisie (page 6), certains caractères peuvent ne pas être affichés correctement.
Radio	La réception radio est mauvaise.Bruit statique pendant l'écoute de la radio.	Connectez l'antenne solidement.
USB/iPod	L'ordre de lecture n'est pas celui que vous pensiez.	L'ordre de lecture est déterminé par le nom du fichier (USB).
	La durée de lecture écoulée n'est pascorrecte.	Cela dépend du processus d'enregistrement utilisé (USB).
	"NOT SUPPORT" apparaît et la plage est sautée.	Vérifiez si la plage est dans un format compatible. (Page 14, 15)
	"READING" clignote sur. • N'utilisez pas trop de niveaux de hiérarchie et de dossiers.Reconnectez le périphérique (USB/iPod/iPhone).

Symptôme Remède
USB/iPod	"CANNOT PLAY" clignote et/ou le périphérique connecté ne peut pas être détecté	• Vérifiez si le périphérique connecté est compatible avec cet appareil et assurez-vous que les fichiers sont dans un format compatible. (Page 14, 15)• Reconnectez le périphérique.
	iPod/iPhone ne peut pas être mis sous tension ou ne fonctionne pas.	• Vérifiez la connexion entre cet appareil et l'iPod/iPhone.• Déconnectez et réinitialisez l'iPod/iPhone en utilisant un réinitialisation matérielle.
	"NO DEVICE" Connectez un périphérique (USB/iPod/iPhone), puis repassez à la source USB/iPod/iPhone.
ANDROID	• Aucun son ne peut être entendu pendant la lecture.• Le son sort uniquement du périphérique Android.	• Reconnectez le périphérique Android.• Lancez n'importe quelle application multimédia sur le périphérique Android et démarrez la lecture.• Relancez l'application multimédia actuelle ou utilisez une autre application multimédia.• Redémarrez le périphérique Android.• Si cela ne résout pas le problème, c'est que le périphérique Android connecté ne peut pas diriger le signal audio sur l'appareil. (Page 15)• Si la connexion USB ne fonctionne pas, connectez le périphérique Android par la prise d'entrée auxiliaire.
	"NO DEVICE" ou "READING" clignote sur.	• Reconnectez le périphérique Android.• Si la connexion USB ne fonctionne pas, connectez le périphérique Android par la prise d'entrée auxiliaire.
	La lecture est intermittente ou le son saute.	Déactivez le mode d'économie d'énergie sur le périphérique Android.
	"CANNOT PLAY" • Assurez-vous que le périphérique Android contient des fichiers audio compatibles.• Reconnectez le périphérique Android.• Redémarrez le périphérique Android.

Si vous avez toujours des problème, réinitialisez l'appareil. (Page 3 ou 4)

• L'appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.
- Déconnectez la borne négative de la batterie avant le câblage et le montage.

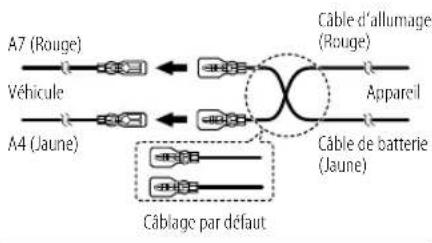

- Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.
• Pour éviter les courts-circuits:
— Isolez les fils non connectés avec du ruban adhésif.
- Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l'installation.
- Fixez les câbles avec des serre-câbles et enrouler un ruban de vinyle autour des câbles qui entrent en contact avec des pièces métalliques pour protéger les câbles.

Précautions

• Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.
• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.
• Ne connectez pas les fils ⊖ des l'enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.
• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50 W, changez le réglage[AMP GAIN] pour éviter d'endommager les enceintes. (Page 12)
• Montez l'appareil avec un angle de moins de 30°.
• Si le faisceau de fils de votre véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.
• Gardez tous les câbles à l'écart des dissipateurs thermiques.
• Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Si un fusible saute, assurez-vous d'abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

Liste des pièces pour l'installation

(A) Façade (×1)

(C) Manchon de montage (×1)

(E) Clé d'extraction (×2)

(B) Plaque d'assemblage (×1)

(D) Faisceau de fils (×1)

Procédure de base

1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture.

2 Connectez les fils correctement.

Voir "Connexions" à la page 19.

3 Installez l'appareil dans votre voiture.

Voir "Installation de l'appareil (montage encastré)" à la page 18.

4 Connectez la borne de la batterie de la voiture.

5 Détachez la façade et réinitialisez l'appareil. (Page 3 ou 4)

Installation de l'appareil (montage encastré)
1

2 Réalisez les connexions nécessaires. (Page 19) Crochet sur le côté supérieur Orientez la plaque de garniture de la façon illustrée avant la fixation. Tableau de bord de votre voiture Tordez les languettes appropriées pour maintenir le manchon en place.

Installation de l'appareil sans le manchon de montage

1 Retirez le manchon de montage et la plaque de garniture de l'appareil.
2 Alignez les entailles de l'appareil (des deux côtés) avec le support de montage du véhicule et fixez l'appareil avec les vis (en vente dans le commerce).

(B) 8 mm MAX MS mm M5 mm

⚠️ N'utiliser que les vis spécifiés. L'utilisation de vis incorrects peut endommager l'appareil.

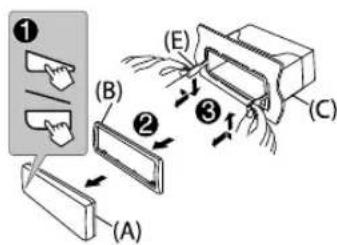

Retrait de l'appareil

Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture pour éviter d'endommager l'appareil.

Connexion des connecteurs ISO sur certaines voitures VW/Audi ou Opel (Vauxhall)

Vous aurez peut-être besoin de modifier le câblage du faisceau de fils fourni comme montré sur l'illustration ci-dessous.
    note right of C1: Câblage par défaut

Si votre voiture ne possède pas de prise ISO

Nous recommandons d'installer l'appareil en utilisant un harnais de câblage en vente dans le commerce recommandé spécifiquement pour votre voiture et, pour votre sécurité, de laisser ce travail a des professionnels. Consultez votre revendeur autoradio.

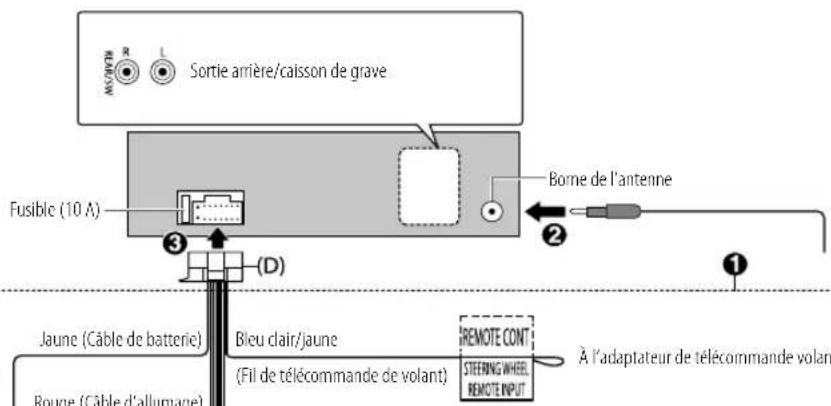

Sortie arrière/caisson de grave Fusible (10 A) Borne de l'antenne Jaune (Câble de batterie) Bleu clair/jaune Brouge (Câble d'allumage) A l'adaptateur de télécommande volan REMOTE CONT STEERING WHEEL REMOTE INPUT

Connecteurs ISO

Broche Couleur et fonction

A4 Jaune : Pile
A5 Bleu/Blanc : Commande d'alimentation (12 V === 350 mA)
A6 Orange/Blanc : Commulateur d'éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1	Violet ⊕	: Enceinte arrière (droite)
B2	Violet/noir ⊖
B3	Gris ⊕	: Enceinte avant (droite)
B4	Gris/noir ⊖
B5	Blanc ⊕	: Enceinte avant (gauche)
B6	Blanc/noir ⊖
B7	Vert ⊕	: Enceinte arrière (gauche)*
B8	Vert/noir ⊖

* Vous pouvez aussi connecter directement un caisson de grave sans amplificateur de caisson de grave extérieur. Pour les réglages, voir page 12.

SPÉCIFICATIONS

Tuner	FM Plage de fréquences 87,5 MHz — 108,0 MHz (pas de 50 kHz)
		Sensibilité utilisable (S/B = 26 dB) 0,71 μV/75 Ω (8,2 dBf)
		Seuil de sensibilité (DIN S/N = 46 dB) 2,0 μV/75 Ω
		Réponse en fréquence (±3 dB) 30 Hz — 15 kHz
		Taux de Signal/Bruit (MONO) 64 dB
		Séparation stéréo (1 kHz) 40 dB
	AM(MW)	Plage de fréquences 531 kHz — 1 611 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB) 28,2 μV (29 dBμ)
	AM(IW)	Plage de fréquences 153 kHz — 279 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB) 50 μV (33,9 dBμ)
USB	Standard USB USB 1.1, USB 2.0 (Vitesse maximale)
	Périphériques compatibles À mémoire de grande capacité
	Système de fichiers FAT12/16/32
	Courant d'alimentation maximum CC 5 V	—— 1 A
	Convertisseur de filtre numérique (N/A) 24 Bit
	Réponse en fréquence (±1 dB)	20 Hz — 20 kHz
	Taux de Signal/Bruit (1 kHz) 92 dB
	Gamme dynamique	88 dB
	Séparation des canaux	83 dB
	Décodage MP3	Compatible avec le formatMPEG-1/2 Audio Layer-3
	Décodeur WMA	Compatible Windows Media Audio

USB	Décodeur WAV	PCM linéaire
	Décodeur FLAC	Fichiers FLAC jusqu'à 16 bits/48 kHz
Auxiliaire	Réponse en fréquence ( ± 3 dB) 20 Hz — 20 kHz
	Tension maximum d'entrée	1 000 mV
	Impédance d'entrée	30 kΩ
Audio	Puissance de sortie maximum	50 W × 4 ou50 W × 2 + 50 W × 1 (Caisson de grave = 4 Ω)
	Pleine Puissance de Largeur de Bande (avec moins de 1% DHT)	22 W × 4
	Impédance d'enceinte	4 Ω — 8 Ω
	Niveau de préamplification/charge (USB)	2 500 mV/10 kΩ en charge
	Impédance du préamplificateur	≤ 600 Ω
Généfalités	Tension de fonctionnement	Batterie de voiture 12 V CC
	Dimensions d'installation (L × H × P)	182 mm × 53 mm × 100 mm
	Poids net (y compris la plaque d'assemblage et le manchon de montage)	0,6 kg

Sujet à changement sans notification.

INDICE

PRIMA DELL'USO 2

FONDAMENTI

3

OPERAZIONI PRELIMINARI 5
