VOR DER INBETRIEBNAHME 2

GRUNDLAGEN

3

ERSTE SCHRITTE 5

1	Brechen Sie die Demonstration ab
2	Stellen Sie die Uhrzeit und das Datum ein
3	Einstellen der grundlegenden Einstellungen

RADIO

6

AUX

8

USB/iPod/ANDROID

8

AUDIOEINSTELLUNGEN

10

DISPLAY-EINSTELLUNGEN

13

ZUR BEZUGNAHME 14

Wartung

Weitere Informationen

FEHLERSUCHE

16

EINBAU/ANSCHLUSS

17

TECHNISCHE DATEN 20

VOR DER INBETRIEBNAHME

WICHTIG

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten.
• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

▲WARNUNG

- Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

▲ Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.
• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des KD-X262 und KD-X161 erläutert.
- Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. (Seite 6)
• [XX] zeigt die gewählten Punkte an.
- (Seite XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

GRUNDLAGEN

Frontblende

KD-X262/KD-X162:

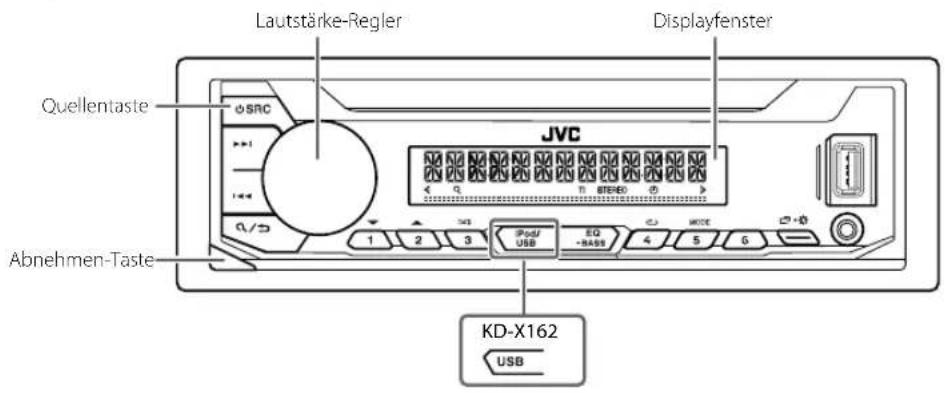

Lautstärke-Regler Displayfenster Quellentaste JVC Abnehmen-Taste KD-X162 USB

Anbringen

Abnehmen

Rücksetzen

Ihre aktuellen

Voreinstellungen

werden gelöscht, mit

Ausnahme gespeicherter

Radiosender.

Zum Auf der Frontblende

Einschalten	Drücken Sie ⏻ SRC. • Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler.
		Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut. Die Lautstärke wird vor dem Stummschalten oder Pause auf den vorherigen Pegel zurückgestellt.
Quelle auswählen	• Drücken Sie ⏻ SRC wiederholt. • Drücken Sie ⏻ SRC, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie ⏻ wiederholt. (Seite 15)
Wählen Sie ein Element	1Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands.2 Drücken Sie den Regler zum Bestätigen.

GRUNDLAGEN

Frontblende

KD-X161:

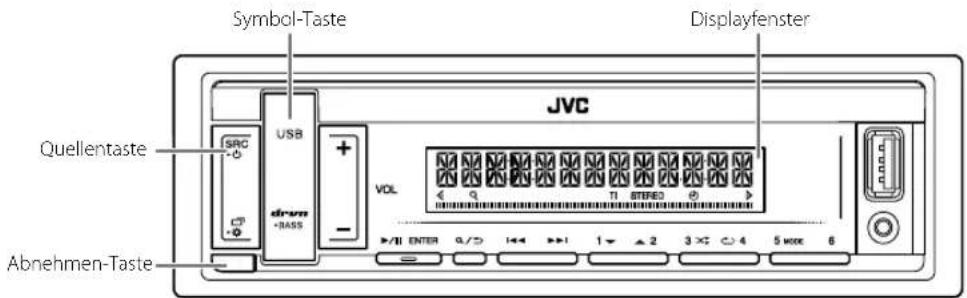

Symbol-Taste Displayfenster JVC Quellentaste USB VOL ABnehmen-Taste

Anbringen

Abnehmen

Rücksetzen

Ihre aktuellen

Voreinstellungen

werden gelöscht, mit

Ausnahme gespeicherter

Radiosender.

Zum Auf der Frontblende

Einschalten	Drücken Sie SRC-♣.Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke Drücken Sie VOL +/- .
	Halten Sie VOL + gedrückt, um die Lautstärke kontinuierlich auf 15 zu steigern.
	Drücken Sie ▶/■ ENTER zum Stummschalten des Tons oder zum Pausieren der Wiedergabe.Zum Abbrechen drücken Sie die Taste erneut. Die Lautstärke wird vor dem Stummschalten oder Pause auf den vorherigen Pegel zurückgestellt.
Quelle auswählen	Drücken Sie SRC-♣ wiederholt.Drücken Sie SRC-♣, und drücken Sie dann VOL +/- innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie ⚫-♦ wiederholt. (Seite 15)
Wählen Sie ein Element	1Drücken Sie VOL +/- um einen Gegenstand zu wählen.2Drücken Sie ▶/■ENTER zum Bestätigen.

ERSTESCHRITTE

Für das Tastenlayout auf der Frontblende siehe Seite 3 oder Seite 4.

Brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display:

KD-X262/KD-X162:

1 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt.

2 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

KD-X161:

"CANCEL DEMO"→ "PRESS ENTER"

1 Drücken Sie ▶/II ENTER. [YES] ist für das ursprüngliche Setup gewählt.

2 Drücken Sie ▶/■ENTERerneut. "DEMO OFF" erscheint.

Stellen Sie die Uhrzeit und das Datum ein

1 Halten Sie gedrückt.

2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um [CLOCK] zu wählen.

3 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um die Uhrzeit einzustellen.

[CLOCK ADJUST] → Stunde und Minute einstellen → [CLOCK FORMAT] → [12H] oder [24H]

4 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um das Datum einzustellen. [DATE SET] Tag, Monat und Jahr einstellen

5 Drücken Sie zümbeenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Einstellen der grundlegenden Einstellungen

1 Halten Sie gedrückt.

2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um ein Element zu wählen (siehe folgende Tabelle).

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5.

Standard: [XX]

[SYSTEM]
[KEY BEEP]	[ON]: Aktiviert den Tastenberührungstan. ; [OFF]: Deaktiviert.
[SOURCESELECT]
[AM SRC]*	[ON]: Aktiviert Sie AM in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 6)
[BUILT-IN AUX]*	[ON]: Aktiviert Sie AUX in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 8)
[F/W UPDATE]
[UPDATE SYSTEM]
[F/W UP xxxx]	[YES]: Startet die Aktualisierung der Firmware. ; [NO]: Hebt auf (Aktualisierung wird nicht ausgeführt).Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie

* Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

ERSTESCHRITTE

[CLOCK]
[TIME SYNC]	[ON]: Die Uhrzeit wird automatisch mit den Uhrzeit-Daten (CT) im -Daten (Uhrzeit) im FM (UKW) Radio Data System eingestellt.; [OFF]: Hebt auf.
[CLOCK DISPLAY]	[ON]: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird.; [OFF]: Hebt auf.
[ENGLISH]
[PYCCKIЙ]	Wählen Sie die Anzeigesprache für das Menu und die Musik-Information, wo zutreffend.Als Standard ist [ENGLISH] ausgewählt.
[ESPANOL]
[FRANCAIS]

RADIO

Für das Tastenlayout auf der Frontblende siehe Seite 3 oder Seite 4.

Suche nach einem Sender

1 Drücken Sie die Quelltaste wiederholt, um FM (UKW) oder AM zu wählen.
2 Drücken Sie I◀◀ / ▶▶, um einen Sender automatisch zu suchen.

(oder)

Halten Sie ◀◀◀ / ▶▶▶ gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

• "STEREO" leuchtet auf, wenn eine FM (UKW)-Stereosendung mit ausreichender Signalstärke empfangen wird.
• Die Einheit schaltet automatisch auf FM (UKW)-Alarm, wenn ein Alarmsignal von einer FM (UKW)-Sendung empfangen wird.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders...

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

1 Halten Sie die folgende Taste gedrückt, bis "PRESET MODE" blinkt. KD-X262/KD-X162: Lautstärke-Regler

KD-X161: ▶/■ENTER

2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um eine Festsendernummer zu wählen.

"MEMORY" wird angezeigt, wenn der Sender gespeichert ist.

Wählen Sie einen gespeicherten Sender aus

Drücken Sie eine der Zifferntasten (1 bis 6). (oder)

1 Drücken Sie .Q/5
2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um eine Festsendernummer zu wählen.

RADIO

Andere Einstellungen

1 Halten Sie gedrückt.
2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um ein Element zu wählen (siehe folgende Tabelle).
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/5.

Standard: [XX]

[TUNER SETTING]

[RADIO TIMER]	Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Wählen Sie, wie oft der Timer eingeschaltet wird.2 [FM]/[AM]: Quelle auswählen.3 [01] bis [18] (für FM)/[01] bis [06] (für AM): Wählen Sie den Festsender.4 Stellen Sie den Tag*1 und die Zeit der Aktivierung ein.“∅” leuchtet auf, wenn der Vorgang fertig ist.Radio Timer wird in den folgenden Fällen nicht aktiviert.• Das Gerät ist ausgeschaltet.• [OFF] ist für [AM SRC] in [SOURCE SELECT] gewählt, nachdem Radio Timer für AM gewählt wurde. (Seite 5)
[SSM]	[SSM 01–06]/[SSM 07–12]/[SSM 13–18]: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). “SSM” hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wählen Sie [SSM 07–12]/[SSM 13–18] zum Speichern der folgenden 12 Sender.
[LOCAL SEEK]	[ON]: Sucht nur FM (UKW)-Sender mit gutem Empfang.; [OFF]: Hebt auf.• Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechelt haben, müssen Sie die Einstellungen erneut vornehmen.

[IF BAND]	[AUTO]: Steigert die luner-Empfindlichkeit, um Störgeräusche von benachbarten FM (UKW)-Sendern zu verringern. (Sterco-Effekt kann verlorengehen). ; [WIDE]: Ist Interferenz von benachbarten FM (UKW)-Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stercoeffekt wird bewahrt.
[MONO SET] [ON]: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren. ; [OFF]: Hebt auf.
[NEWS SET]*2	[ON]: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; [OFF]: Hebt auf.
[REGIONAL]*2	[ON]: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF" Steuerung. ; [OFF]: Hebt auf.
[AF SET]*2	[ON]: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; [OFF]: Hebt auf.
[TI]*2	[ON]: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf), während alle Quellen gehört werden ausgenommen auf AM. ; [OFF]: Hebt auf.
[PTY SEARCH]*2	Wählen Sie einen PTY-Code (siehe unten). Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

*1 Nur wählbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.
*2 Nur wählbar, wenn die Quelle FM (UKW) ist.

PTY-Code

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (Musik), [ROCK M] (Musik), [EASY M] (Musik), [LIGHT M] (Musik), [CLASSICS], [OTHER M] (Musik), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (Musik), [OLDIES], [FOLK M] (Musik), [DOCUMENT]

AUX

Vorbereitung:

Sie können Musik von einem tragbaren Audioplayer über die AUX-Eingangsbuchse hören.

- Wählen Sie[ON] für [BUILT-IN AUX] in [SOURCE SELECT]. (Seite 5)

Beginnen Sie zu hören

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an. KD-X262/KD-X162:

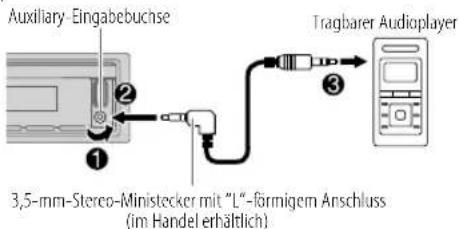

3,5-mm-Stereo-Ministecker mit "L"-förmigem Anschluss (im Handel erhältlich)

Auxiliary-Eingabebuchse Tragbarer Audioplayer

KD-X161:

Auxiliary-Eingabebuchse Tragbarer Audioplayer 3,5-mm-Stereo-Ministecker mit "L"-förmigem Anschluss (im Handel erhältlich)

2 Drücken Sie die Quelltaste wiederholt, um AUX zu wählen.
3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

USB/iPod/ANDROID

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.


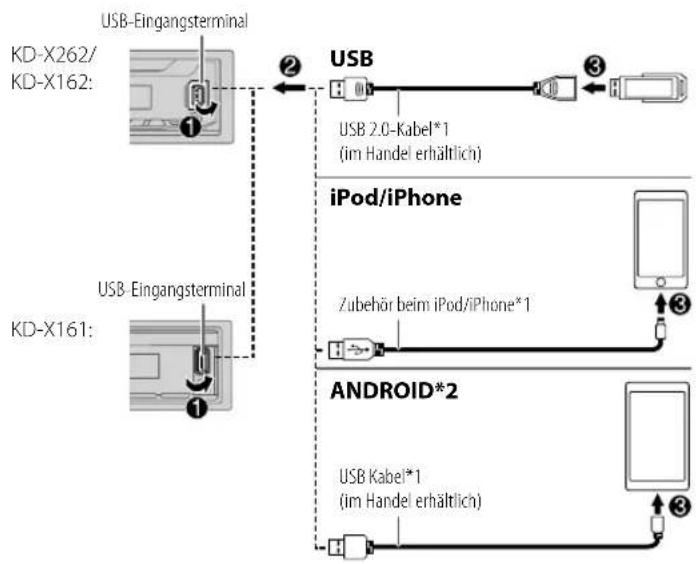

    A["USB-Eingangsterminal"] --> B["USB 2.0-Kabel*1 (im Handel erhältlich)"]
    C["USB Eingangsterminal"] --> D["iPod/iPhone"]
    E["USB Kabel*1 (im Handel erhältlich)"] --> F["Android*2"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333

*1 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.
*2 Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen.

USB/iPod/ANDROID

Für das Tastenlayout auf der Frontblende siehe Seite 3 oder Seite 4.

Wählbare Quellen:

- Zum direkten Wählen der USB/iPod/ANDROID-Quelle drücken Sie iPod/USB oder USB.

Zum Auf der Frontblende

Vorspulen/Rückspule*3	Halten Sie I◀◀ / ▶▶▶ gedrückt.
Auswählen einer Datei	Drücken Sie I◀◀ / ▶▶▶.
Auswählen eines Ordners*4	Drücken Sie 2▲ / 1▼.
Wiederholte Wiedergabe*3*5	Drücken Sie 4↔ wiederholt.[TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT] : MP3/WMA/WAV/FLAC-Datei[ONE REPEAT]/[ALL REPEAT]/[REPEAT OFF] : iPod
Zufallswiedergabe*3*5	Drücken Sie 3↔ wiederholt.[FOLDER RANDOM]/[ALL RANDOM] [RANDOM OFF] : MP3/WMA/WAV/FLAC-Datei[SONG RANDOM]/[ALL RANDOM]/[RANDOM OFF] : iPod

*3 Gilt nicht für ANDROID.
*4 Dies funktioniert nicht bei iPod/ANDROID.
*5 Bei iPod: Trifft nur zu, wenn [HEAD MODE] gewählt ist.

Wählen Sie das Musiklaufwerk

Während USB als Quelle gewählt ist, drücken Sie 5 MODE wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).
• Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Wählen Sie den Steuermodus

Während iPod als Quelle gewählt ist, drücken Sie 5 MODE wiederholt. [HEAD MODE]: Steuern Sie den iPod von dieser Einheit.

[IPHONE MODE]: Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause, Datei-Überspringen, Vorspulen oder Zurückspulen von Dateien von dieser Einheit steuern.

USB/iPod/ANDROID AUDIOEINSTELLUNGEN

Auswählen einer Datei aus einem Ordner/einer Liste

Beim iPod nur gültig, wenn [HEAD MODE] gewählt ist. (Seite 9)

1 Drücken Sie .Q/→
2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um eine(n) Ordner/Liste zu wählen.
3 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um eine Datei zu wählen.

Schnellsuche (gilt nur für USB-Quelle)

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen.

Führen Sie den folgenden Vorgang aus, um die Liste schnell zu durchsuchen.

KD-X262/KD-X162: Drehen Sie den Lautstärke-Regler schnell KD-X161: Halten Sie VOL +/- gedrückt

Alphabetische Suche (gilt nur für iPod-Quelle)

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

Drücken Sie 2 ▲ / 1 ▼ oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z, 0 bis 9, OTHERS) zu wählen.

- Wählen Sie "OTHERS", wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie / S .
• Zum Abbrechen halten Sie / gedrückt.

Für das Tastenlayout auf der Frontblende siehe Seite 3 oder Seite 4.

Wählen Sie einen Vorwahl-Equalizer direkt (für KD-X262/KD-X162)

Drücken Sie EQ-BASS wiederholt.

(oder)

Drücken Sie EQ-BASS, und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Sekunden.

Vorwahl-Equalizer:

[FLAT] (Standard)/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[TALK]/[USER]/[VOCAL BOOST]/[BASS BOOST]/[CLASSICAL]/[DANCE]

- Der Drive-Equalizer ([DRVN 3]/[DRVN 2]/[DRVN 1]) hebt spezifische Frequenzen an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.

Wählen Sie einen Drive-Equalizer direkt (für KD-X161)

Der Drive-Equalizer hebt spezifische Frequenzen an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.

Drücken Sie drvn-BASS wiederholt.

Drive Equalizer: [DRVN 3] (standard)/[DRVN 2]/[DRVN 1]

Speichern Ihre eigenen Klangeinstellungen

1 Halten Sie die folgende Taste gedrückt, um auf[EASY EQ]-Suche zu schalten.
KD-X262/KD-X162: EQ-BASS
KD-X161: drivn-BASS
2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um die Einstellung vorzunehmen.
Siehe [EASY EQ] (Seite 11) bezüglich der Einstellung, und das Ergebnis wird unter [USER] gespeichert.
- Zum Zurückschalten zum vorherigen Einstellelement drücken Sie ^2/3 .
- Drücken Sie die folgende Taste zum Beenden.

KD-X262/KD-X162: EQ-BASS

KD-X161: drvn-BASS

AUDIOEINSTELLUNGEN

Andere Einstellungen

1 Halten Sie gedrückt.
2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um ein Element zu wählen (siehe folgende Tabelle).
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/S.

Standard: [XX]

[EQ SETTING]

[PRESET EQ]

Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. Wahlen: Si[USER], um die in [EASY EQ] oder [PRO EQ] vorgenommenen Einstellungen zu verwenden. [FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/ [JAZZ]/[POP]/[R&B]/[TALK]/[USER]/[VOCAL BOOST]/[BASS BOOST]/ [CLASSICAL]/[DANCE]

[EASY EQ]

Justieren ihre eigenen Klangeinstellungen. Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert. Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [PRO EQ] beeinflussen. [SUB.W SP]*1*2: [00] bis [+06] [Standard: [+03] [SUB.W]*1*3: [-08] bis [+08] [00] [BASS]: [LVL-06] bis [LVL+06] [LVL 00] [MID]: [LVL-06] bis [LVL+06] [LVL 00] [TRE]: [LVL-06] bis [LVL+06] [LVL 00])

[PRO EQ]	Justieren Ihre eigenen Klangeinstellungen.
	Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert.
	Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinflussen.
	1 [BASS]/[MIDDLE]/[TREBLE]: Wählen Sie einen Klangton.
	2 Stellen Sie die Klangelemente des gewählten Klangtons ein.
	[BASS] Frequenz : [60HZ]/[80HZ]/[100HZ]/[200HZ]
	Pegel : [LVL-06] bis [LVL+06]
	Q : [Q1.0]/[Q1.25]/[Q1.5]/[Q2.0]
	(Standard : [80HZ]/[LVL 00]/[Q1.0])
	[MIDDLE] Frequenz : [0.5KHZ]/[1.0KHZ]/[1.5KHZ]/[2.5KHZ]
	Pegel : [LVL-06] bis [LVL+06]
	Q : [Q0.75]/[Q1.0]/[Q1.25]
	(Standard : [1.0KHZ]/[LVL 00]/[Q1.25])
	[TREBLE] Frequenz : [10.0KHZ]/[12.5KHZ]/[15.0KHZ]/[17.5KHZ]
	Pegel : [LVL-06] bis [LVL+06]
	Q : [Q FIX]
	(Standard : [10.0KHZ]/[LVL 00]/[Q FIX])

[AUDIO CONTROL]

[BASS BOOST]	[LEVEL +01] bis [LEVEL +05] ([LEVEL +01]): Wählt Ihren bevorzugten Bass-Boost-Pegel. ; [OFF]: Hebt auf.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; [OFF]: Hebt auf.
[SUB.W LEVEL]*1	[SPK-OUT]*2	[SUB.W 00] bis [SUB.W +06] ([SUB.W +03]): Stellt den Ausgangspegel des über Lautsprecherleitung angeschlossenen Subwoofers ein. (Seite 19)
	[PRE-OUT]*3	[SUB.W -08] bis [SUB.W +08] ([SUB.W 00]): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (REAR/SW) über einen externen Verstärker angeschlossenen Subwoofers ein. (Seite 19)

*1, *2, *3: (seite 12)

AUDIOINSTELLUNGEN

[SUBWOOFER SET]*3	[ON]: Schaltet den Subwoofer-Ausgang ein. ; [OFF]: Hebt auf.
[SUBWOOFER LPF]*1	[FRQ THROUGH]: Alle Signale werden zum Subwoofer gesendet. ; [FRQ 55HZ]/[FRQ 85HZ]/[FRQ 120HZ]: Audiosignale mit niedrigeren Frequenzen als 55 Hz/85 Hz/120 Hz werden zum Subwoofer geleitet.
[SUB.W PHASE]*1*4	[REVERSE] (180°)/[NORMAL] (0°): Wahlt die Phase des Subwoofer-Ausgangs so, dass sie dem Lautsprecher-Ausgang für optimale Leistung entspricht.
[FADER]	[POSITION R06] bis [POSITION F06] ([POSITION 00]): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein.
[BALANCE]*5	[POSITION L06] bis [POSITION R06] ([POSITION 00]): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein.
[VOLUME ADJUST]	[LEVEL -15] bis [LEVEL +06] ([LEVEL 00]): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jede Quelle in Bezug auf den FM (UKW)-Lautstärkepegel vor. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus. "VOL ADJ FIX" erscheint im Display, wenn FM (UKW) gewählt ist.)
[AMP GAIN]	[LOW POWER]: Beschränkt den maximalen Lautstärkepegel auf 25. (Wählen Sie dies, wenn die Maximalleistung jedes Lautsprechers weniger als 50 W beträgt, um Schäden an den Lautsprechern zu verhindern). ; [HIGH POWER]: Der maximale Lautstärkepegel ist 35.
[D.T.EXPANDER](Digital Track Expander)	[ON]: Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden. ;[OFF]: Hebt auf.
[SPK/PRE OUT]	Wählen Sie je nach der Art des Lautsprecheranschlusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. (Siehe "Lautsprecher-Ausgangseinstellungen".)

*1 Wird nur angezeigt, wenn[SUBWOOFER SET] auf [ON] gestellt ist.
*2 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist.
*3 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist.
*4 Nur wählbar, wenn eine andere Einstellung als [FRQ THROUGH] für [SUBWOOFER LPF] gewählt ist.
*5 Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.

Lautsprecher-Ausgangseinstellungen [SPK/PRE OUT]

Wählen Sie die Ausgangseinstellung für die Lautsprecher[SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Anschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Verstärker. (Seite 19)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	REAR/SW
[REAR/REAR]	Hinterer Lautsprecherausgang
[REAR/SUB.W] (Standard)	Subwoofer-Ausgang
[SUB.W/SUB.W]	Subwoofer-Ausgang

Anschluss über Lautsprecherkabel

Sie können auch die Lautsprecher anschließen, ohne einen externen Verstärker zu verwenden, und weiterhin in der Lage sein, den Subwoofer-Ausgang mit diesen Einstellungen zu genießen. (Seite 19)

Einstellung auf [SPK/PRÉ OUT]	Audiosignal über hintere Lautsprecherleitung
	L (links) R (rechts)
[REAR/REAR]	Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang
[REAR/SUB.W]	Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang
[SUB.W/SUB.W]	Subwoofer-Ausgang	(Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:
– [FRQ 120HZ] ist in [SUBWOOFER LPF] gewählt, und [FRQ THROUGH] steht nicht zur Verfügung.
- [POSITION R01] ist in [FADER] gewählt, und der Wahlbereich ist [POSITION R06] bis [POSITION 00].

DISPLAY-EINSTELLUNGEN

Zonen-Identifikation für Helligkeitseinstellungen

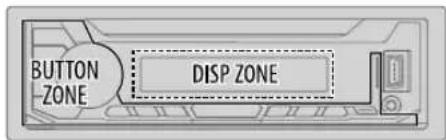

KD-X262/ KD-X162:

BUTTON ZONE DISP ZONE

KD-X161:

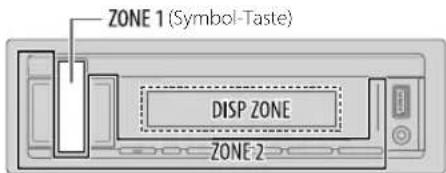

ZONE 1 (Symbol-Taste) DISP ZONE ZONE 2

Zonen-Identifikation für Farbeinstellungen

KD-X161:

Symbol-Taste

1 Halten Sie gedrückt.
2 Führen Sie den Vorgang 'Wählen Sie ein Element (seite 3 oder 4)' aus, um ein Element zu wählen (siehe folgende Tabelle).
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/5.

Standard: [XX]

[DISPLAY]
[DIMMER]	Blenden Sie die Beleuchtung ab.[OFF]: Die Abblendung ist ausgeschaltet. Die Helligkeit wechselt auf [DAY]-Einstellung um.[ON]: Die Abblendung ist eingeschaltet. Die Helligkeit wechselt auf [NIGHT]-Einstellung um.(Siehe "BRIGHTNESS" unten.)[DIMMER TIME]: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.1 Führen Sie den Vorgang "Wählen Sie ein Element (seite 3 oder 4)' aus, um die [ON]-Zeit einzustellen.2 Führen Sie den Vorgang "Wählen Sie ein Element (seite 3 oder 4)' aus, um die [OFF]-Zeit einzustellen.(Standard: [ON]: [18:00]; [OFF]: [6:00])[DIMMER AUTO]: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten.*1
[BRIGHTNESS]	Stellen Sie die Helligkeit für Tag und Nacht separat ein.1 [DAY]/[NIGHT]: Wählen Sie Tag oder Nacht.2 Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)3 [LEVEL 00] bis [LEVEL 31]: Stellen Sie den Helligkeitspegel ein.
[TEXT SCROLL]*2	[SCROLL ONCE]: Scrollt die Display-Information einmal. ;[SCROLL AUTO]: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ;[SCROLL OFF]: Hebt auf.

*1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (Seite 19)

*2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet).

DISPLAY-EINSTELLUNGEN

[COLOR] (für KD-X161: Nur Symbol-Taste)
[PRESET]	Wählen Sie eine Beleuchtungsfarbe für die Symbol-Taste. (Siche Abbildung auf Scite 13.)• [COLOR 01] bis [COLOR 49]• [USER]: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeigt.• [COLOR FLOW01] bis [COLOR FLOW03]: Die Farbe wechselt bei unterschiedlichen Geschwindigkeiten.• Vorgabetaste:[CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]
[DAY COLOR]	Speichern Sie Ihre eigenen Tages- und Nachtfarben für die Symbol-Taste.1 [RED]/[GREEN]/[BLUE]: Wählen Sie eine Primärfarbe.2 [00] bis [31]: Wählen Sie den Pegel.Wiederholen Sie Schritt 1 und 2 zur Einstellung aller Primärfarben.
[NIGHT COLOR]	• Ihre Einstellung wird unter [USER] in [PRESET] gespeichert.• [NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten der Autoscheinwerfer umgestellt.
[MENU COLOR]	[ON]: Die Beleuchtungsfarbe der Symboltaste wechselt auf Weiß, wenn Einstellungen auf dem Menü und Listensuche ausgeführt werden, ausgenommen im Farbeinstellmodus. ;[OFF]: Hebt auf.

ZURBEZUGNAHME

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders

Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen. Schützen Sie den Steckverbinder unbedingt vor Beschädigung.

■ Weitere Informationen

Bei: — Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel

- Jegliche neuesten Informationen

Besuchen Sie .

AbspielbareDateien

- Abspielbare Audiodatei für USB-Massenspeichergerät:

MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

- Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32

Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.

- Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie .

Wissenswertes über USB-Geräte

• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
• Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen.

ZURBEZUGNAHME

Wissenswertes über iPod/iPhone

Made for

• iPod touch (5th und 6th generation)
• iPod nano (7th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X
• Es ist nicht möglich, Videodateien im Menu "Videos" in[HEAD MODE] zu durchsuchen.
• Die Song-Reihenfolge, die im gewählten Menu dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden.
• Sie können den iPod nicht bedienen, wenn "JVC" oder √ auf dem iPod angezeigt wird.
• Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.
• Manche Android Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.
• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Ändern der Display-Information

Jedesmal, wenn Sie Brücken, wechselt die Anzeige-Information.

- Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint "NO TEXT", "NO NAME" oder andere Information (z.B. Sendername) oder die Anzeige ist leer.

FM 9790 Hauptdisplay

QuellennameDisplay-Information:Haupt
FM oder AM Frequenz	→Uhrzeit →urück zum Anfang
	Nur für Radio Data System-FM (UKW)-Sender:Sendername/Programmtyp →Radiotoct →radiotext+ Radiotext+ songtitel/Radiotext+ interpret →Frequenz →Uhrzeit zurück zum Anfang
USB Für MP3/WMA/WAV/FL	AC-Datei:Songtitel/Interpret →Albumtitel/Interpret →Ordnername -Dsciname →Spielzeit →Uhrzeit zurück zum Anfang
iPod USB	Wenn [HEAD MODE] ausgewählt ist (seite 9):Songtitel/Interpret →Albumtitel/Interpret →Spielzeit Uhrzeit →zurück zum Anfang
ANDROID	Quellenname →Uhrzeit →urück zum Anfang
AUX	Quellenname →Uhrzeit →urück zum Anfang

Verfügbare kyrillische Buchstaben

Verfügbares Zeichen

Displayanzeigen

FEHLERSUCHE

Symptom Abhilfe
Allgemeines	Es wird kein Ton gehört. • Die Lautstärke auf den optimalen Pegel einstellen.• Prüfen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheint.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheint.	Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.	Prüfen Sie die Einstellung [SOURCE SELECT]. (Seite 5)
	Das Gerät funktioniert überhaupt nicht.	Setzen Sie das Gerät zurück. (Seite 3 oder 4)
	Richtige Zeichen werden nicht angezeigt.	• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.• Je nach der Anzeigesprache, die Sie gewählt haben (seite 6), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.
Radio	• Der Radioempfang ist schlecht.• Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.
USB/iPod	Die Wiedergabereihenfolge ist nicht wie gewünscht.	Die Wiedergabereihenfolge wird durch den Dateinamen (USB).
	Verflossene Spielzeit ist nicht richtig.	Dies hängt von dem vorherigen Aufnahmevorgang ab (USB).
	"NOT SUPPORT" erscheint, und Tracks werden übersprungen.	Prüfen Sie, ob der Track ein abspielbares Format hat. (Seite 14, 15)
	"READING" blinkt weiter. • Verwenden Sie nicht zu viele Hierarchy-Ebenen und Ordner.• Bringen Sie das Gerät wieder an (USB/iPod/iPhone).

Symptom Abhilfe
USB/iPod	"CANNOT PLAY" blinkt und/oder das angeschlossene Gerät kann nicht erkannt werden	Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateien die unterstützten Formate haben. (Seite 14, 15)Bringen Sie das Gerät wieder an.
	Der iPod/iPhone schaltet nicht ein oder funktioniert nicht.	Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/iPhone.Trennen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück.
	"NO DEVICE" Schließen Sie ein Gerät (USB/iPod/iPhone) an und schaltenSie die Quelle erneut auf USB/iPod/iPhone um.
ANDROID	Bei Wiedergabe wird kein Ton gehört.Ton wird nur vom Android-Gerät ausgegeben.	Verbinden Sie das Android-Gerät neu.Starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.Starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.Starten Sie das Android-Gerät neu.Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (Seite 15)Wenn USB-Verbindung nicht funktioniert, schließen Sie das Android-Gerät über AUX-Eingangsbuchse an.
	"NO DEVICE" oder "READING" blinkt weiter.	Verbinden Sie das Android-Gerät neu.Wenn USB-Verbindung nicht funktioniert, schließen Sie das Android-Gerät über AUX-Eingangsbuchse an.
	Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerät aus.
	"CANNOT PLAY" Achten Sie darauf, dass das Android-Gerät abspielbare Audiodateien enthält.Verbinden Sie das Android-Gerät neu.Starten Sie das Android-Gerät neu.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. (Seite 3 oder 4)

EINBAU/ANSCHLUSS

⚠️ Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.
  • Zum Verhindern von Kurzschlüssen:
  — Isolieren Sie nicht angeschlossene Kabel mit Vinylband.
  — Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.
  — Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen.

Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.
• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.
• Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (Seite 12)
• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Teileliste für den Einbau

(A) Frontblende (×1)

(C) Einbauhalterung (×1)

(E) Ausziehschlüssel (×2)

(B) Frontrahmen (×1)

(D) Kabelbaum (×1)

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den -Klemme der Autobatterie ab.
2 Schließen Sie die Kabel richtig an.
Siehe "Verdrahtungsanschluss" auf Seite 19.
3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein.
Siehe "Einbau der Einheit (Einbau im Armaturenbrett)" auf Seite 18.
4 Schließen Sie die -Klemme der Autobatterie an.
5 Nehmen Sie die Frontblende ab und setzen Sie das Gerät. (Seite 3 oder 4)

EINBAU/ANSCHLUSS

Einbau der Einheit (Einbau im Armaturenbrett)
1

2 Führen Sie die erforderliche Verkabelung aus. (Seite 19) Haken auf der Oberseite Richten Sie den Frontrahmen vor dem Anbringen aus, wie in der Abbildung gezeigt. (A) (B) (C) (D) Armaturenbrett Ihres Autos Die geeigneten Zapfen biegen, um die Manschette sicher festzuhalten.

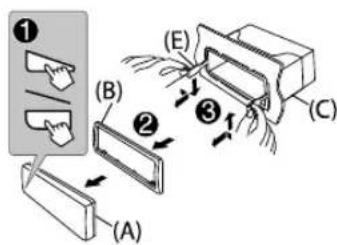

Installieren der Einheit ohne die Einbauhalterung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).

(B) 8 mm MAX MS mm M5 mm

⚠️ Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernen der Einheit

Verdrahtungsanschluss

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile

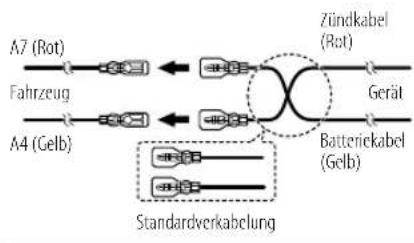

Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
        direction LR
        A7 <--> B
        A4 <--> B
        B <--> C
        B2 <--> D
        B3 <--> E
    end

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat

Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.

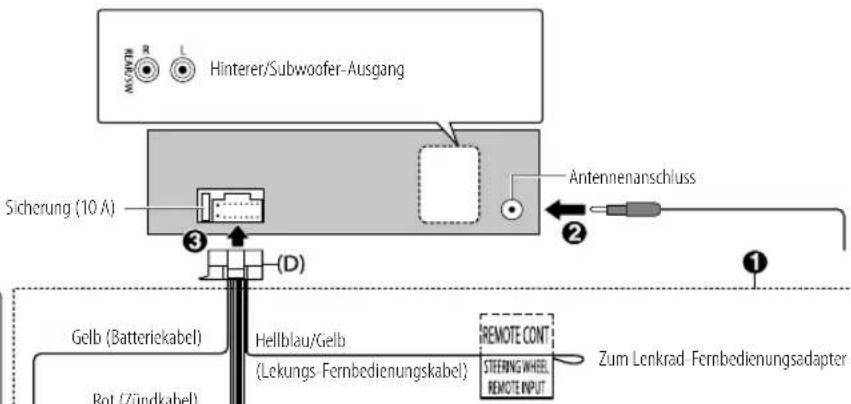

Hinterer/Subwoofer-Ausgang Antennenanschluss Sicherung (10 A) ③ (D) Gelb (Batteriekabel) Rot (Zündkabel) Hellblau/Gelb (Lekungs Fernbedienungskabel) REMOTE CONT STEEFING WHEEL, REMOTE INPUT Zum Lenkrad Fernbedienungsadapter

ISO-Anschlüsse

Stift Farbe und Funktion

A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12 V === 350 mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1	Lila ⊕	: Hinterer Lautsprecher (rechts)
B2	Lila/Schwarz ⊖
B3	Grau ⊕	: Vorderer Lautsprecher (rechts)
B4	Grau/Schwarz ⊖
B5	Weiß ⊕	: Vorderer Lautsprecher (links)
B6	Weiß/Schwarz ⊖
B7	Grün ⊕	: Hinterer Lautsprecher (links)*
B8	Grün/Schwarz ⊖

* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker anschließen. Zur Einstellung siehe Seite 12.

TECHNISCHEDATEN

Tuner	FM Frequenzbereich 87,5 MHz — 108,0 MHz (50-kHz-Raster)
	Empfindlichkeit (Rauschabstand = 26 dB) 0,71 μV/75 Ω (8,2 dB)
	Empfindlichkeitsschwelle (DIN S/N = 46 dB)	2,0 μV/75 Ω
	Frequenzgang (±3 dB) 30 Hz — 15 kHz
	Signal-Rauschabstand (MONO) 64 dB
	Kanaltrennung (1 kHz) 40 dB
	AM (MW)	Frequenzbereich 531 kHz — 1 611 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB) 28,2 μV (29 dBμ)
	AM (LW)	Frequenzbereich 153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB) 50 μV (33,9 dBμ)
USB	USB Standard USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Kompatible Geräte Massenspeichergerät
	Dateisystem FAT12/16/32
	Maximaler Versorgungsstrom DC 5 V	—— 1 A
	Digitalfilter (D/A) Wandler 24 Bit
	Frequenzgang (±1 dB)	20 Hz — 20 kHz
	Signal-Rauschabstand (1 kHz)	92 dB
	Dynamikbereich	88 dB
	Kanaltrennung	83 dB
	MP3-Decodierung Unterstützung MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio

USB	WAV-Decodierung	Linear PCM
	FLAC-Decodierung	FLAC-Dateien, bis zu 16 bit/48 kHz
Auxiliary	Frequenzgang (±3 dB) 20 Hz — 20 kHz
	Maximaler Spannungscingang	1 000 mV
	Eingangsimpedanz	30 kΩ
Audio	Maximale Ausgangsleistung	50 W × 4 oder50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Volle Bandbreitenleistung (bei weniger als 1 % Klinrfaktor)	22 W × 4
	Lautsprecherimpedanz 4 Ω — 8 Ω
	Vorverstärkerpegel/Last (USB)	2 500 mV/10 kΩ Last
	Vorverstärkungsimpedanz	≤ 600 Ω
Allgemeines	Betriebsspannung	12-V-DC-Fahrzeugbatterie
	Einbaumaße (B × H × T)	182 mm × 53 mm × 100 mm
	Nettogewicht (einschließlich Frontrahmen, Einbauhalterung)	0,6 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.

TABLE DES MATIERES
