Caractéristiques techniques	Résolution : 1920 x 1080 (Full HD), Luminosité : 3000 lumens, Contraste : 5000:1, Technologie : DLP
Connectivité	Ports : HDMI, VGA, USB, RCA, S-Video
Utilisation	Idéal pour les présentations professionnelles, les projections de films et les événements en direct
Maintenance	Filtre à air remplaçable, lampe de projection remplaçable, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, verrouillage par code PIN
Informations générales	Poids : 2,5 kg, Dimensions : 30 x 23 x 10 cm, Garantie : 2 ans

FOIRE AUX QUESTIONS - PTAE700E PANASONIC

Pourquoi mon projecteur Panasonic PTAE700E ne s'allume-t-il pas ?

Vérifiez que le projecteur est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

L'image projetée est floue, que faire ?

Ajustez la mise au point à l'aide de la molette de mise au point située sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment changer l'ampoule du projecteur Panasonic PTAE700E ?

Éteignez le projecteur et débranchez-le. Laissez l'ampoule refroidir, puis retirez le couvercle de l'ampoule situé à l'arrière. Dévissez l'ampoule usagée et remplacez-la par une nouvelle, puis remettez le couvercle.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur n'est pas réglé au minimum. Assurez-vous également que les câbles audio sont correctement branchés si vous utilisez des haut-parleurs externes.

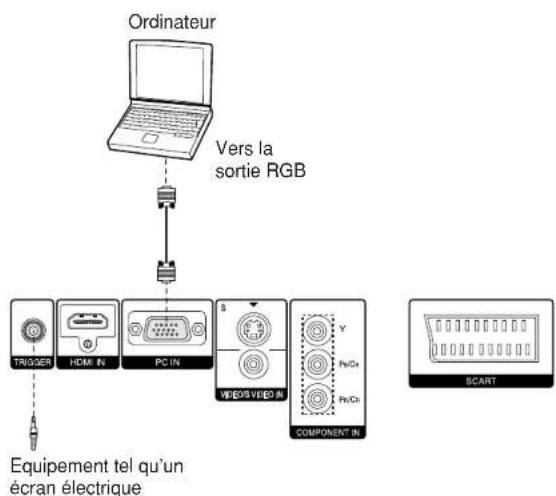

Comment connecter mon ordinateur au projecteur ?

Utilisez un câble HDMI ou VGA pour connecter votre ordinateur au projecteur. Assurez-vous de sélectionner la bonne source d'entrée sur le projecteur après la connexion.

Pourquoi le projecteur surchauffe-t-il ?

Vérifiez que les orifices de ventilation ne sont pas obstrués. Assurez-vous que le projecteur est placé dans un endroit bien aéré et que le filtre à air est propre.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran pour restaurer les paramètres d'usine.

L'image projetée se coupe, que faire ?

Vérifiez la connexion des câbles et assurez-vous qu'il n'y a pas de problèmes de signal. Essayez de redémarrer le projecteur pour voir si le problème persiste.

Comment régler la couleur de l'image ?

Accédez au menu des paramètres d'image et ajustez les niveaux de couleur, de contraste et de luminosité selon vos préférences.

Le projecteur fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal. Cependant, si le bruit est excessif, cela peut indiquer un problème avec le ventilateur ou un filtre à air sale.

MODE D'EMPLOI PTAE700E PANASONIC

Videoprojecteur à cristaux liquides

Instructions d'utilisation

Numero de modulo PT-AE700E

Avant d'utiliser cet apparéil, dire attentivement ces instructions et conserver ce manuel pour pouvoir l'utiliser ultérieurement.

FRANÇAIS-1

Ce mode d'emploi vous donne toutes les informations concernant l'utilisation de ce projeteur. Nous espérons qu'il vous aidera à utiliser au dernier nombre nouvel apparéel, et que votre projeteur a cristaux liquides Panasonic vous donnaera entière satisfaction.

Le nombre de série du produit se touve au bas du produit. Le notes dans l'espace prevu ci-dessous et conserver ce manuel pour le cas où des réparations seraient nécessaires à l'avoir.

Numéro de modele:PT-AE700E

Numéro de série:

NOTES IMPORTANTSE CONCERNANT LA SECURITE

AVERTISSEMENT: CET APPAREL DOIT ETRE RELIE A LA TERRE.

ATTENTION: Afin d'éviter des dommages qui risquent de causeur un incendle ou des chocs électriques, ne pas exposer cet apparell à la pluie ou à l'humidité.

Décret 3 d'information sur le bruit des machines. GSGV, 18 janvier 1991: Le niveau de pression sonore à la hauteur de l'opérateur est inférieur ou égal à 70 dB (A) selon ISO 7779.

AVERTISSEMENTS:

1) Debrancher l'appareil de sa prise secteur lorsque celui-ci n'est pas utilisé pendant une longue période.
2) Pour prévenir tout risque d'électrocution, ne retirez pas le capot. Cet apparéil ne contient aucune piece réparable par l'utilisateur. Confiez les réparations à un technicien qualifié.
3) Ne pas-retirer la goupille de mise à la terre de la fiche d'alimentation. Cet appeareil est équipé d'une fiche d'alimentation de type mise à la terre à trois broches. Cette fiche ne s'adapte que sur une prise de secteur de type mise à la terre. Il s'agit d'une caractéristique de sécurité. S'il n'est pas possible d'insérer la fiche dans la prise, contacter un électricien. Ne pas invalider le but de la mise à la terre.

ATTENTION: Pour assurer la bonne conformité, utilisez uniquement des cables d'interface blindés lorsque vous connectez des ordinateurs ou des péripériques. Toute modification non autorisée de cet équipement annulera le droit de l'utilateur à utiliser cet équipement.

IMPORTANT: FICHE MOULEE (GB seulement)

POUR VOTRE SECURITE, LISEZ ATTENTIVEMENT LE TEXTE SUIVANT.

Cet apparéil est fourni avec une fiche secteur moulée à trois broches sure et pratique. Un fusible de 13 ampères est fixé à cette fiche. Si le fusible doit être remplace, veillez à ce que le nouveau fusible ait une valeur nominale de 13 ampères et qu'il soit approuvé par ASTA ou BSI à BS1362.

Assurez-vous que le corps du fusibleporte bien la marque ASTA ou la marque BSI

Si la fiche contient un couvercle de fusible amovible, veillez à bien le remettre en place une fois que le fusible a été remplace. Si vous perdez le couvercle du fusible, la fiche ne doit pas être utilisée avant qu'un nouveau couvercle ait est mis en place.

Vous pouce acheter un couvercle de fusible de remplacement dans un Centre de Dépannage Agree.

Si la fiche moulée fixée n'est pas adaptée à votre prise secteur domestique, il faut retirer le fusible, couper la prise et la jeter. Si vous insérez la fiche sectionnée dans n'importe celle prise de 13 ampères, vous risquerez un chic électrique grave.

Si vous nevez fixer une nouvelle fiche, respectez le code de câblage indiqué ci-dessous.

En cas de doute, adressez-vous à un électricien qualifié.

AVERTISSEMENT: — CET APPAREIL DOIT ETRE MISA LA TERRE.

IMPORTANT: - Les fils du conducteur sectarian de cet apparéil sont colorés selon le code suivant:

Vert et jaune: Terre

Bleu: Neutre

Brun: Electrisé

Comme les couleurs des fils du conducteur secteur de cet appeareil peuvent ne pas correspondre aux marques colorées identifiant les bornes de toute fiche, procedez de la maniere suivante.

Le fil de couleur VERT ET JAUNE doit être raccordé à la borne de la fiche marquee de la dette E ou du symbole de terre 12 ou colorée en VERT ou VERT ET JAUNE.

Le fil de couleur BLEU doit être raccordé à la borne de la fiche marquee de la dette N ou colorée en NOIR.

Le fil de couleur BRUN doit être raccordé à la borne de la fiche marquée de la dette L ou colorée en ROUGE.

Remplacement du fusible - Ouvrez le logement du fusible à l'aide d'un tournevis et remplacez le fusible.

Sommaire

Preparatifs

NOTES IMPORTANTES

CONCERNANT LA SECURITE...2

Précautions de sécurité 5

Accessoires 9

Avant I'utilisation. 9

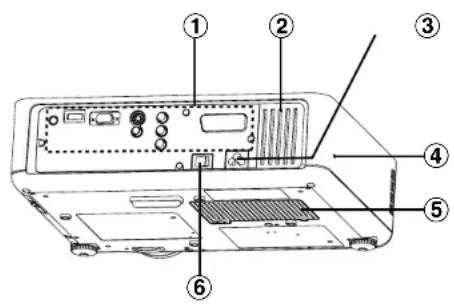

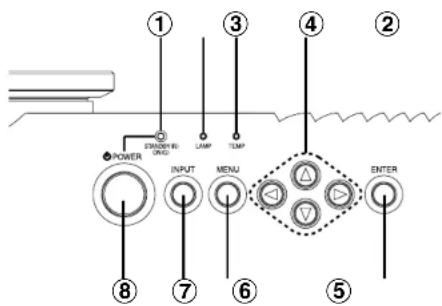

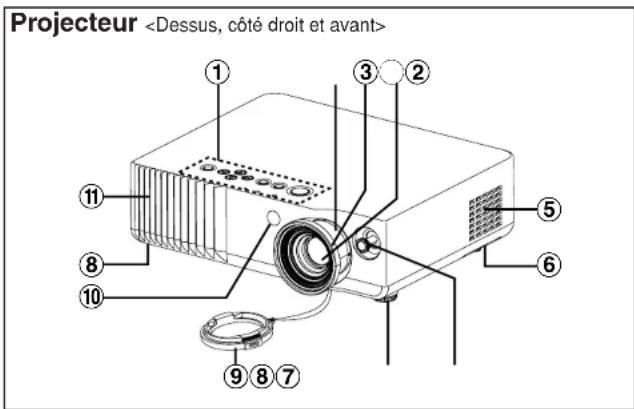

Emplacement et fonction de

chaque element 11

Pour commencer

Réglage. 16

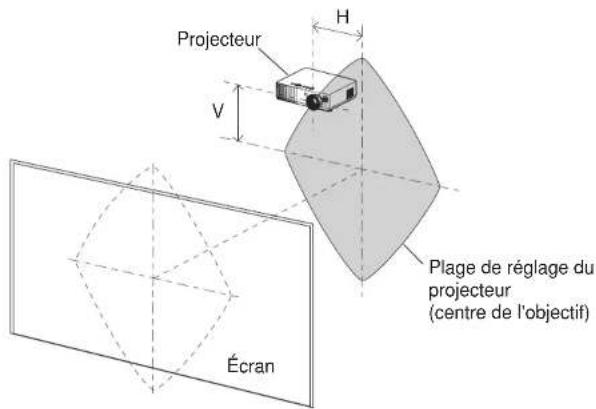

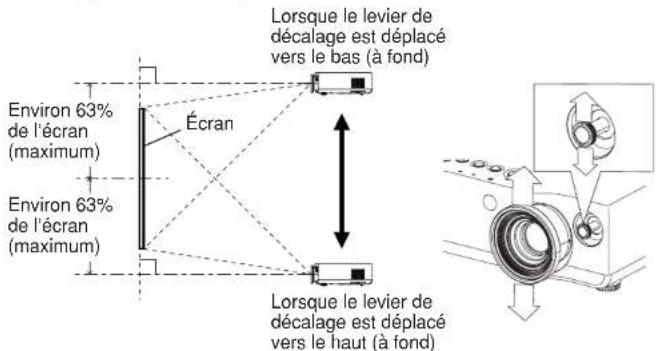

Méthodes de projection, Position du projecteur, Distances de projection, Etablissement d'une plage à l'aide de la fonction de décalage de direction de l'objet

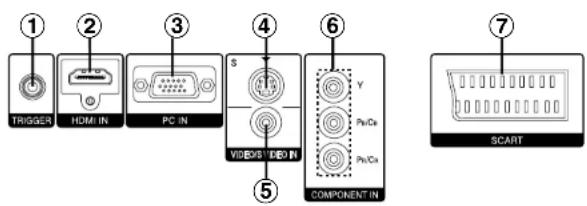

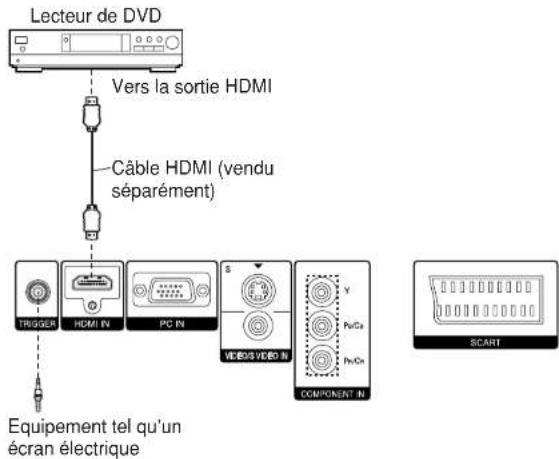

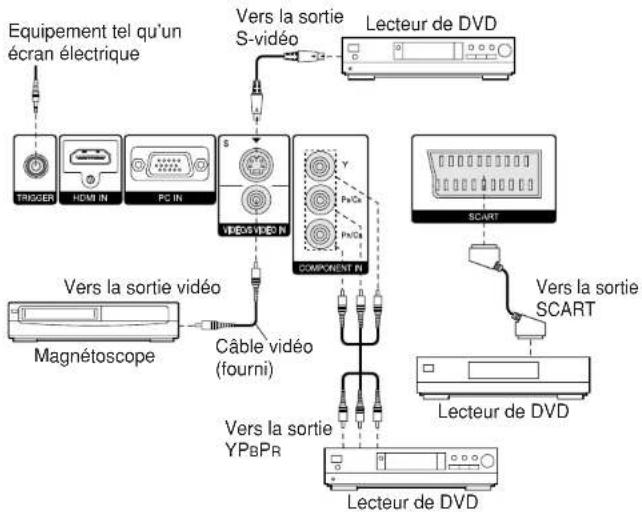

Branchements. 20 Branchement d'un équipement video, Branchement d'un équipement compatible avec HDMI, Branchement a un ordinateur

Preparatifs pour la

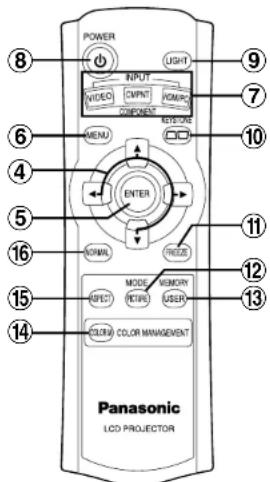

telecommande 23

Fonctionnement de base

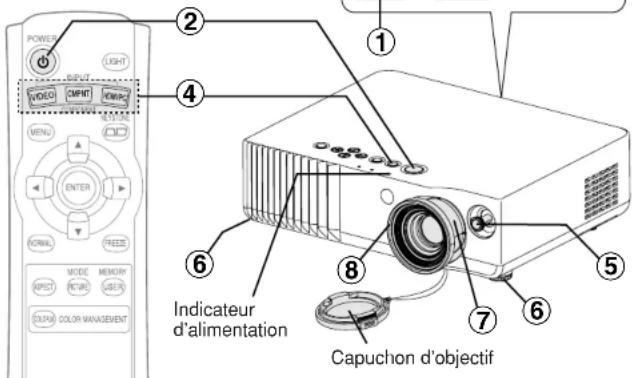

Mise en marche de l'alimentation...24

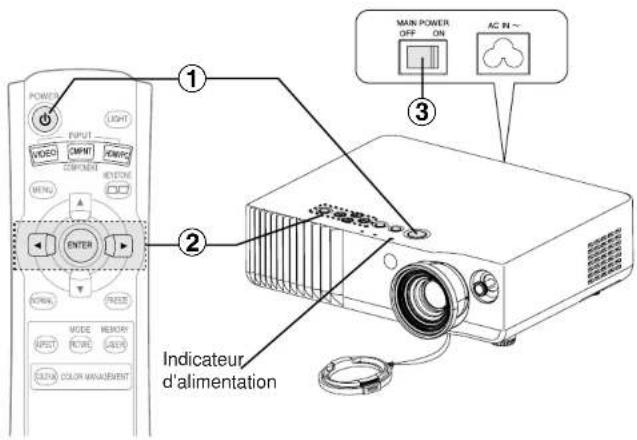

Mise hors circuit de l'alimentation...26

Fonctions utiles

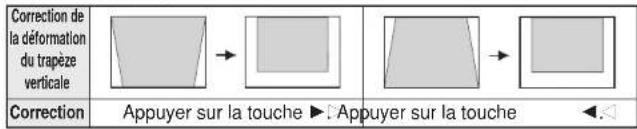

Correction de la déformation du trapeze 28

Arret sur image 28

Selection du mode d'image ....29

Mise en circuit de I'éclairage des touches. 29

Réglage du rapport d'aspect ...30

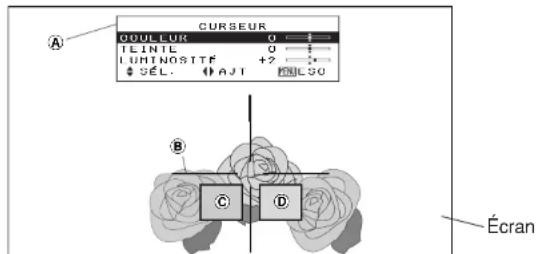

Utilisation de COLOR

MANAGEMENT 32

Rappel des réglages des images sauvegardées. 35

Réglages

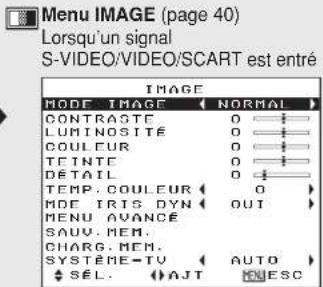

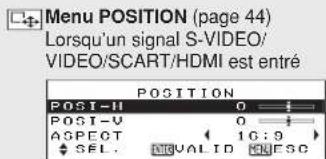

Menus à l'écran. 36

Ecrans menu, Guide de fonctionnement de menu, Retour d'un réglage au réglage par défaut

4-FRANCAIS

de l'usine

Réglage de l'image............40 MODE IMAGE, CONTRASTE,

LUMINOSITE, COULEUR, TEENTE, DETAIL, TEMP.COULEUR, MDE IRIS DYN, MENU AVANCE, SAUV, MEM. CHARG, MEM. SYSTEME

TV, MODE SIGNAL, Projection des images compatibles avec sRGB

Ajustement de la position.....44 Position horizontal, Position verticale, DQT REG, REG PHASE, ASPECT, REGL AUTOMAT

Mise hors circuit momentanee de I'image (OBTURATEUR) ....45

Changement de la langue d'afflchage. 45

Réglages d'option 46

INFO ECRAN, Reduction du bruit (NR), CINEMA REALITY, COULEUR FOND, WSS, INSTALLATION, SOL/PLAFOND, VENTILATEUR, PUIS. LAMPE, DUREE LAMPE

Entretien

Lorsque I'indicateur TEMP et I'indicateur LAMP sont

allumés 48

Nettoyage et remplacement du filtré à air 50

Remplacement du bloc de lampe...51

Avant de faire appel à un technicien. 54

Nettoyage et entretien. 55

Autres

Charactristiques 56

Annexe. 58

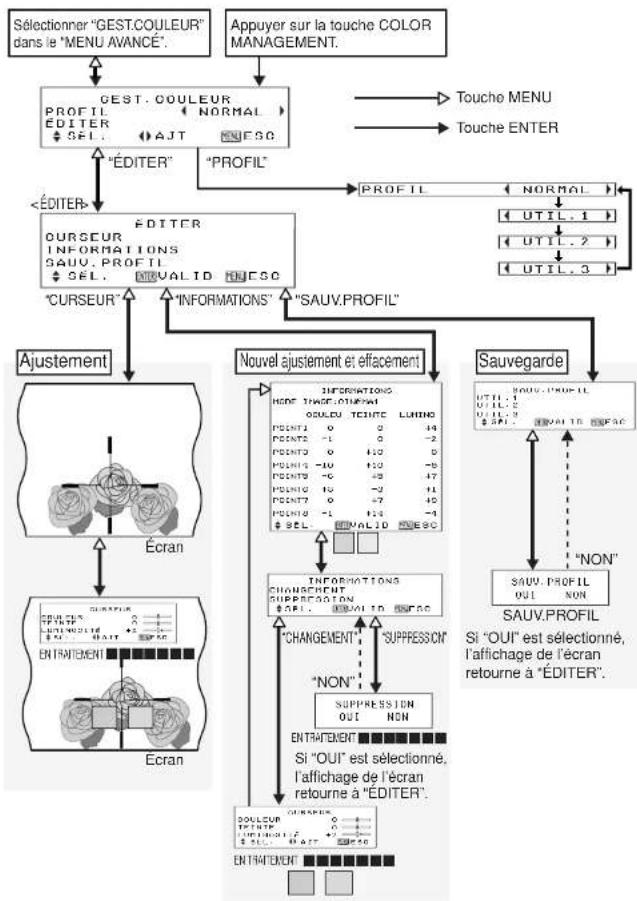

Listes des signaux compatibles, Disposition generale du menu COLOR MANAGEMENT, Méthodes de calcul des dimensions de projection

Dimensions 61

Marques commerciales. 62

Précautions de sécurité

AVERTISSEMENT

Si I'on remarque une émission de fumée, d'odeurs suspectes ou de bruits provenant du projecteur, débrancher la fiche du cordon d'alimentation de la prise de courant.

• Ne pas continuer d'utiliser le projecteur dans ces cas, autrement cela peut entrainer un incendie ou des chocs électriques.
• Àprous s'être assure què de la fumée ne se dégage plus, s'adresser à un centre technique/agree et demander que les réparations nécessaires soient faibles.
• Le fait de réparer le projeteur soi-même est très dangereux, et ne doit jamais être fait.

Ne pas installer ce projecteur dans un endroit qui n'est pas assez résistant pour supporter le poids du projeteur.

• Si l'emplacement d'installation n'est pas assez résistant, le projecteur risque de tomber et causeur de graves blessures et (ou) des dommages.

Demander à un technicien qualifié d'installer le projecteur par exemple s'il est installé au plafond.

• Si I'installation n'est pas faite correctement, cela peut entrainer des blessures ou des chocs électriques.

SI de l'eau ou des objets étrangers entrent dans le projecteur, si le projecteur tombe, ou si le boitier est endomagé, débrancher immeditatement la fiche du cordon d'alimentation de la prise de courant.

• Si l'on continue d'utiliser le projecteur dans cette condition, cela peut entrainer un incendie ou des chocs électriques.

• S'adresser à un centre technique agrée pour que les réparations nécessaires puissant être faites.

Ne pas surcharger la prise de courant.

• Si l'alimentation est surchargee (par exemple, par l'utilisation de trop d'adaptateurs), cela risque de faire surchauffer le projeteur et peut entrainer un incendie.

Ne pas-retirer le capot ou le modifier.

• Des haute tensions qui peuvent cause de graves blessures sont presents à l'intérieur du projecteur.
• Pour toute inspection, réglage ou réparation, s'adresser à un centre technique agréé.

Nettoyer la fiche du cordon d'alimentation régulierement afin d'eviter toute accumulation de poussière.

• Si de la poussière s'accumule sur la fiche du cordon d'alimentation, l'humidité peut endommager l'isolant et entrainer un incendie. Débrancher la fiche du cordon d'alimentation de la prise de courant et l'essayer avec un tissu sec.
• Si le projeteur n'est pas utilisé pendant une période prolongée, débrancher la fiche du cordon d'alimentation de la prise de courant.

FRANÇAIS-5

Faire attention à ne pas endommager le cordon d'alimentation.

• Ne pas endommager le cordon d'alimentation, ne pas le modifier, ne pas le placer sous des objets lourds, ne pas le chauffer, ne pas le placer pres d'objets chauffants, ne pas le tordre, ne pas le plier ou le tirer excessivement et ne pas le rouler en boule.
• Si le cordon d'alimentation est endommagé, cela peut entrainer un incendie et des chocs électriques.
• Si le cordon d'alimentation est endommagé, le faire réparer par un centre technique agrée.

Ne pas manipulier le cordon d'alimentation avec les mains mouillées.

• Cela peut entrainer des chocs électriques.

Brancher la fiche du cordon d'alimentation fermement dans la prise de courant.

• Si la fiche n'est pas complètement insérée, cela peut entrainer des chocs électriques ou la faire surchauffer.
• Si la fiche est endommagée ou la plaque de la prise est dessrree, elles ne devraient pas etre utilisées.

Ne pas placer le projeteur sur des surfaces instables.

• Si le projecteur est placé sur une surface qui est inclinée ou instable, il risque de tomber ou de se renverser et cela peut cause des blessures ou des dommages.

Ne pas placer le projeteur dans l'eau ou ne pas le laisser se mouiller.

• Sinon cela peut cause un incendie ou des chocs électriques.

Ne pas placer des recipients de liquide sur le projecteur.
- Si de l'eau se renverse sur le projecteur ou pénétre dans celui-ci, il y aura risque d'incendie ou d'électrocution.
- Si de l'eau entre à l'intérieur du projecteur, entre en contact avec un centre technique agrée.

Ne pasmettre d'objecte étrangers dans le projeteur.

• Ne pas insérer d'objets metalliques ou inflammables dans les orifices de ventilation ou les faie totember sur le projecteur, car cela peut causeur un incendie ou des chocs électriques.
  Garder les piles hors de portée des enfants.
• Si les piles sont ingérées, il yaura risque de décès par étouffement. En cas d'ingestion des piles, consulter immédiatement un medecin.

Veiller à ce que les bornes + et - des pilles n'entrent pas en contact avec des objets métalliques tels que colliers ou épinges à cheveux.

• Sinon, les piles risquent de fuir, de surchauffer, d'explorer ou de prendre feu.
• Ranger les piles dans un sac en plastique, et ne pas les ranger à proximé d'objets metalliques.

Pendant un orage, ne pas toucher le projecteur ou le cable.
Il y a risque d'electrocution.

Ne pas utiliser l'appareil dans un bain ou une douche.
- Il y a risque d'incendie ou d'électrocution.

Ne pas regarder directement dans l'objet pendant que le projecteur fonctionne.

• Une lumière intense est émise par l'objet du projecteur. Si l'on regarde directement dans cette lumière, elle risque de causeur des blessures et de graves léasons aux yeux.
• Veiller particulièrement à ce que les enfants ne regardent pas dans l'objet. En outre, étéindre le projeteur si on le laisse sans surveillance.

Ne pas placer les mains ou autres objets pres de I'orifice de sortie d'air.
- De l'air chaud sort par l'orifice de sortie d'air. Ne pas placer les mains, le visage, ou d'autres objets qui ne peuvent résister à la chaleur prés de cette sortie d'air, sinon des brûlures ou des dommages risqueraient de s'ensuivir.

Lors du remplacement de la lampe, la lasser refroidir pendant au moins une heures avant de la manipuler.

• Le couvercle de la lampe devient très chaud, et on risque de se brûler si on le touche.

Avant de replacer la lampe, veiller à débrancher la fiche du cordon d'alimentation de la prise de courant.
- Il y a risque d'électrocution ou d'explosion.

Attention

Ne pas obstruer les orifices d'entree et de sortie d'air.

• Cela risque de faire surchauffer le projecteur, etcause un incendie ou endommagerleprojecteur.
• Ne pas installer le projeteur dans des endroits étroits, mal ventilés tels que des placards ou des étagères.

Ne pas installer le projecteur dans des endroits humides ou poussièreux ou dans des endroits où le projecteur peut entraire en contact avec de la fumée ou la vapeur.

• L'utilisation du projecteur dans de telles conditions peut cause un incendie ou des chocs électriques.
  Pour débrancher le cordon d'allimentation, tener la fiche et non pas le cordon.
• Si le cordon d'alimentation est tiré, le cordon sera endommagé et cela peut causer un incendie, des courts-circuits ou des chocs électriques sérieux.

Débrancher toujours tous les cables avant de déplacer le projecteur.
- Le fait de déplacer le projeteur avec des cables branchés peut endommager les cables, ce qui pourrait causeur un incendie ou des chocs électriques.

Ne pas placer d'objets lourds sur le projecteur.
- Cela peut déséquilbrer le projecteur et le faire tomber, ce qui peut entrainer des dommages ou des blessures.

Ne pas court-circuiter, chauffer ou démonter les piles, et ne pas lesmettre dans l'eau ou dans le feu.

• Sinon, les piles risqueront de surchauffer, de fouir, d'explposer ou de prendre feu, et donc de causeur des brûlures ou d'autres blessures.

Lorsqu'on insere les piles, veiller à ce que les polarités (+ et -) soient bien respectées.

• Si l'on insère les piles incorrectement, elles risqueront d'exploir ou de fuir, ce qui peut causeur un incendie, des blessures ou une contamination du logement des piles et de la zone environnante.

Utiliser uniquement les piles specifiées.

• Si l'on utilise des piles incorpètées, elles risqueront d'explorer ou de fuir, ce qui peut causeur un incendie, des blessures ou une contamination du logement des piles et de la zone environnante.

Ne pas mélanger des piles usées et des piles neuves.

• Si I'on insere les piles incorrectement, elles risqueront d'exploir ou de fuir, ce qui peut causeur un incendie, des blessures ou une contamination du logement des piles et de la zone environnante.

Ne pas peser de tout son poids sur ce projeteur.

• On risque de tomber ou de casser l'appareil, ce qui peut cause des blessures.

• Veillier tout particulièrement à ce que les enfants ne se tiennent pas debout ou ne s'asseyeant pas sur le projeteur.

Débrancher la fiche du cordon d'alimentation de la prise de courant comme mesure de sécurité avant d'effectuer tout nettoyage.

• Sinon cela peut cause des chocs électriques

Demander à un centre technique agree de nettoyer l'intérieur du projecteur au moins une fois par an.

• S'il n'est pas nettoyé et que de la poussière s'accumule à l'intérieur du projecteur, cela peut cause un incendie ou des problèmes de fonctionnement.
• Il est recommandé de nettoyer l'intérieur du projeteur avant l'arrive de la saison humide. Demander au centre technique/agree le plus proche de nettoyer le projeteur lorsqu'elle est requis. Se renseigner auprès du centre technique agree pour le cout du nettoyage.

Nous faisons tous les efforts possibles afin de preserver

l'environnement. Priere de rapporter l'appareil, s'il n'est pas reparable, à votre revendeur ou à un centre de recyclage.

Accessoires

Vérifier que tous les accessoires représentés ci-dessous ont été inclus avec votre projeteur.

Télécommande (N2QAEA000025 x1)	Câble matériel [3.0 m (9'10")， K2KA2FA00003 x1]	Piles AAA pour la télécommande (x2)
	Cordon d'alimentation Europe continentale (K2CM3FR00002 x1)	Cordon d'alimentation pour le Royaume-Uni (K2CT3FR00003 x1)

Avant l'utilisation

Avertissements concernant l'installation

Éviter de l'instructor dans les endroits sujets à des vibrations ou à des chocs.

Les pièces internes peuvent être endommagées, ce qui peut cause des pannes ou des accidents.

Ne pas installer le projecteur pres de lignes d'alimentation electrique à haute tension ou de moteurs.

Le projeteur peut etre soumis a des interfrences electromagnétiques.

Si le projeteur est installé au plafond, demander à un technicien qualifié de faire tous les travaux d'installation.

Il faut acheter le kit d'installation séparé (numéro de modele: ET-PKE700).

En outre, tous les travaux d'installation doivent etre exécutés uniquement par un technicien qualifié.

Si I'on utilise ce projecteur à un endroit élevé (au-dessus de 1 400 m), régler le "VENTILATEUR" sur "FORT" (se référer à la page 47).

Sinon, des anomalies poursont se produit.

Notes sur l'utilisation

Afin d'obtenir la meilleure qualite d'image

Fermer les rideaux ou les volets de toutes les fenêtes et étendre les lampes fluorescentes situées à proximate de l'écran afin que la lumière extérieur ou la lumière des lampes interieures n'éclaire pas l'écran.

Ne pas toucher aux surfaces de I'objectif avec les mains nues.

Si la surface de l'objet est salie par des empreintes digitales ou autre, ceci sera agrandi et projeté sur I'écran. Par ailleurs, lorsque le projecteur n'est pas utilisé, rétracter l'objet, puis la couvir à l'aide du capuchon d'objet.

Écran

N'appliquer aucun produit volatil qui risque de decolorer l'écran, et veiller à ce que l'écran ne soit pas sale ou endommage.

Lampe

Il est possible qu'il faillie replacer la lampe plus tôt en raison de facteurs variables comme les caractéristiques de la lampe, des conditions d'utilisation et un environnement d'installation particuliers, notamment si elle est utilisé de façon continue pendant plus de 10 heures ou si l'alimentation est également mise en et hors circuit.

Affichage a cristaux liquides

• Ne pas projeter la même image pendant une longue durée, car elle risquerait de former une après-image sur l'affichage à cristaux liquides.
• L'affichage à cristaux liquides du projeteur a été fabriqué en utilisant une technologie de haute précision afin d'offrir une image très détaillée. Il est possible que parfoids quelques pixels non actifs apparaissent sur l'écran sous forme de points fixes bleus, vertes ou rouges. Bien noter que ceci n'affecte pas le bon fonctionnement de votre LCD.

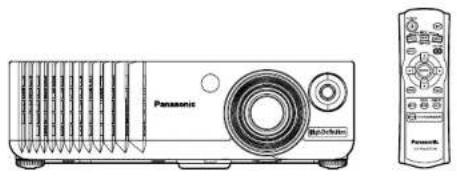

Emplacement et fonction de chaque élément

①Panneau de commande du projeteur (page 14)
②Bagued zoom (page 25)
③Bague de mise au point (page 25)
④ Objectif de projection
⑤Orifice d'entree d'air Ne pas obstruer cet orifice.
6Filtre a air (page 50)
7Levier de decalage (page 25)
Ce levier sert a ajuster la direction de I'objectif.
⑥ Pleds reglables avant (gauche/droit) (page 25)
Capuchon d'objectif
10Récepteur de signal de télécommande (page 23)
Orifice de sortie d'air

Ne pas obstruer cet orifice.

ATTENTION

Ne pas placer les mains ou autres objets pres de I'orifice de sortie d'air.

• De l'air chaud sort par l'orifice de sortie d'air. Ne pas placer les mains, le visage, ou d'autres objets qui ne peuvent résister à la chaleur pres de cette sortie d'air, sinon des brûlures ou des dommages risqueraient de s'ensuivre.

Projecteur

①Panneau des connecteurs (page 13)
②Orificed'entree d'air

Ne pas obstruer cet orifice.

③ Prise d'entree d'alimentation (AC IN) (page 24) Le cordon d'alimentation fourni avec le projeteur se branche ici. N'utiliser aucen cordon d'alimentation autre que le cordon d'alimentation fourni avec le projeteur.
4Verrou de sécurité Peut etre utilise pour raccorder un cable antivol en ventedans le commerce (fabriquepar Kensington).Ce verrou de sécurité est compatible avec the système de sécurité Microsaver de Kensington.
⑤ Couvercle du bloc de lampe (page 51)
⑥ Interrupteur MAIN POWER (alimentation principale) (pages 24 et 26)

Panneau des bornes

① Connecteur TRIGGER (pages 20, 21 et 22)
Ce connecteur sort une tension de 12V lorsque l'alimentation est sous tension. Connecter ce connecteur à un apparéil tel qu'un écran électrique.
② Connecteur HDMI IN (page 21)
Ce connecteur est utilisé pour entraîre les signaux HDMI.
③ Connecteur PC IN (entree RGB) (page 22) Ce connecteur est utilise pour entrner les signaux RGB provenant d'un ordinateur personnel.
4 Connecteur S-VIDEO IN (page 20)
Ce connecteur est utilisé pour enter des signaux d'un appareil compatible S-VIDEO tel qu'un magnétoscope.
⑤ Connecteur VIDEO IN (page 20)
Cette connecteur est utilisé pour entrer les signaux video d'un apparéil tel qu'un magnétoscope.
⑥ Connecteurs COMPONENT IN [entree (YPbPr(CbCr)] (page 20) Ces connecteurs sont utilisés pour connecter les signaux YPbPr depuis un apparériel compatible comme un lecteur de DVD.
7Connecteur SCART (page 20) Ce connecteur est utilise pour enter les signaux SCART.

Panneau de commande du projecteur

Télécommande

①Indicateur d'alimentation (pages 24, 26 et 27)

Cet indicateur s'allume en rouge lorsque l'alimentation principale est établle (mode d'attekte), et s'allume en vert jusqu'à une image est projetée.

2Indicateur LAMP (page 49)

Cet indicateur s'allume quand il est temps de replacer le bloc de lampe. Il clignote si une anomalie du circuit est detectée.

③Indicateur TEMP (page 48)

Cet indicateur s'allume pour averir que la température interne du projecteur atteint un niveau anormal. Si la température s'éleve au-dessus d'un certain niveau, l'alimentation sera coupée automatiquement et l'indicateur clignotera.

④ Touches fléchéés (▲▼▲ et ▲) (page 38)

Les touches permettent de seLECTIONner et de regler les éléments des menus à l'écran.

⑤ Touche ENTER (page 38)

Cette touche permet d'accepter et d'activer les éléments scélectionnés dans les menus à l'écran.

⑥ Touche MENU (page 36)

Cette touche permet d'afficher le "MENU PRINCIPAL". Lorsqu'un menu à l'écran est affiché, elle peut servir à returner à un écran précédent ou à effacer l'écran.

⑦Touches INPUT (page 25)

These touches are utilises pour commuter les signaux d'entrée parvenant de l'équipment connecté.

⑧ Touche POWER (pages 24 et 26)

9 Touche LIGHT (page 29)

Cette touche permet d'éclairer les touches de la télécommande.

10 Touche KEYSTONE (page 28)

Cette touche est utilisée pour corriger la déformation du trapeze de l'image projetée lorsque le projeteur est incliné vers le haut ou vers le bas.

Touche FREEZE (page 28)

Cette touche permet de geler momentarilyément la projection, de manière à afficher une image fixe.

12 Touche PICTURE MODE (page 29)

Lorsque you appuyez sur cette touche, le mode d'image change.

3 Touche USER MEMORY (page 35)

Cette touche permet d'afficher le menu "CHARG. MEM."

4 Touche COLOR MANAGEMENT (page 32)

Cette touche permet d'afficher le menu "GEST. COULEUR".

15 Touche ASPECT (page 30)

Cette touche est utilisée pour effectuer le réglage de l'aspect. (Pour les proportions verticales à horizontales)

6 Touche NORMAL (page 39)

Cette touche permet de remettre les réglages du projecteur aux valeurs par défaut.

Réglage

Méthodes de projection

Le projeteur peut être régle de sorte que l'une des quatre méthodes de projection suivantes soient utilisées. Choisir la méthode de projection correspondant au réglage (la méthode de projection peut être réglée dans le menu "OPTION". Se reférer à la page 47 pour les détails).

• Projection de façade avant

Éléments de menus	Réglage
INSTALLATION	FAÇADE
SOL/PLAFOND	SOL

Projection de plafond avant

Éléments de menus	Réglage
INSTALLATION	FAÇADE
SOL/PLAFOND	PLAFOND

Projection de façade arrière (utilisation d'un écran translucide)

• Projection de plafond arrête (utilisation d'un écran translucide)

Éléments de menus	Réglage
INSTALLATION	ARRIÈRE
SOL/PLAFOND	SOL

Éléments de menus	Réglage
INSTALLATION	ARRÊRE
SOL/PLAFOND	PLAFOND

REMARQUE:

• Il faudra acheter le support au plafond (ET-PKE700) vendu séparément lors de l'utilisation de la méthode d'installation au plafond.
  Si I'on installe le projecteur verticalement, celui-ci risque d'être endommagé.
• Nous recommendons d'installer le projeteur à des endroits inclinés de moins de ± 30^ . Si l'on installé le projeteur à des endroits inclinés de plus de ± 30^ , des anomalies risquent de se produit.

Position du projeteur

L: Distance of projection
SH: Hauteur de l'image
SW: Largeur de l'imagne

Distances de projection

Taille de l'écran (16:9)			Distance de projection (L)
Diatonale Hauteur (SH) Largeur (SW)			Grand-angulaire (LW)	Téléobjectif (LT)
1,01 m(40°)	0,50 m(1'7")	0,89 m(2'11")	1,2 m(3'11")	2,4 m(7'10")
1,27 m(50°)	0,62 m(2')	1,11 m(3'7")	1,5 m(4'11")	3,0 m(9'10")
1,52 m(60°)	0,75 m(2'5")	1,33 m(4'4")	1,8 m(5'10")	3,7 m(12'1")
1,77 m(70°)	0,87 m(2'10")	1,55 m(5'1")	2,1 m(6'10")	4,3 m(14'1")
2,03 m(80°)	1,00 m(3'3")	1,77 m(5'9")	2,4 m(7'10")	4,9 m(16")
2,28 m(90°)	1,12 m(3'8")	1,99 m(6'6")	2,7 m(8'10")	5,5 m(18")
2,54 m(100°)	1,24 m(4')	2,21 m(7'3")	3,1 m(10'2")	6,2 m(20'4")
3,05 m(120°)	1,49 m(4'10")	2,66 m(8'8")	3,7 m(12'1")	7,4 m(24'3")
3,81 m(150°)	1,87 m(6'1")	3,32 m(10'10")	4,6 m(15'1")	9,3 m(30'6")
5,08 m(200°)	2,49 m(8'2")	4,43 m(14'6")	6,2 m(20'4")	12,4 m(40'8")

REMARQUE:

• Les dimensions dans le tableau ci-dessus sont approximatives.
• Pour plus de détails concernant les distances de l'image projetée, se référer à la page 60.

Etablissement d'une plage à l'aide de la fonction de décalage de direction de l'objet

Ce projeteur peut être place à différents endroits en contrôlant le levier de décalage situé à l'avant du projeteur pour déplacer l'objet afin d'ajuster la position de l'image projetée.

- Décalage horizontal de l'objet

Environ 25% de Environ 25% de l'écran (maximum) l'écran (maxima

Lorsque le levier de decalage est deplacé vers la gauche (a fond)

Lorsque le levier de decalage est deplacé vers la droite (a fond)

- Décalage vertical de l'objet

- Plage de configuration

Vertical (V)	Horizontal (H)
Environ 63%	Environ 0%
Environ 50%	Environ 8%
Environ 30%	Environ 17%
Environ 10%	Environ 23%
Environ 0%	Environ 25%

* Les valeurs du tableau sont la largeur et la hauteur de I'ecran.

REMARQUE:

• Faire tourner le levier de décalage vers la droite pour bloquer le levier de décalage.
• Lorsque l'objetif a ete decalé a fond vers la droite ou vers la gauche, il n'est pas possible de decaler I'objetif vers le haut ou vers le bas.
  Lorsque I'objetif a ete decalé a fond vers le haut ou vers le bas, il n'est pas possible de decaler I'objetif vers la droite ou vers la gauche.
• En général, la qualité maximale de l'image est obtenu lorsque l'objet est place au centre (horizontalement et verticalement).

Branchements

Remarques sur les branchements

• Bien liere le manuel d'instructions de chaque dispositif periphérique avant de l'utiliser.
• Couper l'alimentation électrique de tous les dispositifs périphériques avant de faire des branchements.
• Si les cables nécessaires pour effectuer le branchement ne sont pas fournis avec le dispositif périphérique ou s'ils ne sont pas disponibles en option, on doit préparer un cable convenant au dispositif concerné.
• Pour plus de détails concernant les signaux compatibles qui peuvent être entrés dans le projeteur, se référer à la liste de la page 58.
• Ce projeteur n'est pas équipé d'un circuit de système audio. Connecter la sortie audio de l'appareil connecté à un système audio séparé.

Branchement d'un équipement video

REMARQUE:

• Lorsque l'appareil branché à SCART est allumé, le réglage de seLECTION d'entree sera commuté automatique à SCART, et "ASPECT" (page 30) sera aussi régla automatique. (Lorsque "WSS" est mis sur "OUI", se reporter à la page 46 pour plus de détails.)

Branchement d'un équipement compatible avec HDMI

REMARQUE:

Utiliser le cable HDMI portant le logo HDMI.
- Lors de la connexion d'un appareil compatible avec DVI, utiliser la cable adaptateur DVI-HDMI (vendu séparément).
- Ce projeteur peut être connecté aux équipements HDMI et DVI; toutefois, il est possible que certains équipements ne fonctionnent pas correctement, que les images n'apparaissent pas correctement par exemple.

Branchement à un ordinateur

Préparats pour la télécommande

① Ouvrir le couvercle.

② Insérer les piles de manière que les polarités soient bien orientées, puis referrer le couvercle.

REMARQUE:

• Ne pas laisser tomber la télécommande.
• Ne pasapprocher la telecommande de liquides.
• Enlever les piles si l'on n'utilise pas la télécommande pendant une période prolongée.
• Ne pas utiliser de piles rechargeables.

Plage d'utilisation

Si la télécommande est tenue de sorte qu'elle soit dirigée directement en face du récepteur de signal de télécommande, la plage d'utilisation est d'environ 7 m (23 po.) des surfaces du récepteur. De plus, il est possible de faire fonctionner la télécommande depuis un angle de ± 30^ vers la gauche ou vers la droite et de ± 15^ au-dessus ou au-dessous du récepteur.

REMARQUE:

Sill y a des obstacles entre la telecommande et le recepteur, la telecommande risquera de ne pas fonctionner correctement.
- Si un éclairage intense éclairé le récepteur de signal de la télécommande, le projector risque de mal fonctionner. Autant que possible, placer le projector élogné des sources de lumière.
- Si la télémande est dirigée vers l'écran pour actionner le projeteur, la plage d'utilisation de la télémande sera limitée par la quantité de perte de réflexion de luminée causée par les caractéristiques de l'écran utilisé.

Mise en marche de l'alimentation

-Avant d'allumer le projecteur

1. S'assurer que tous les dispositifs périhériques soient bien connectés.
2. Connecter le cordon d'alimentation fourni
3. Retirer le capuchon d'objetif.
4. Retirer le capuchon d'objetif.

1 Appuyer sur I'interrupteur MAIN POWER (alimentation principal) pour allumer le projecteur.

L'indicateur d'alimentation du projecteur s'allume en rouge.

Appuyer sur la touche POWER.

Lindicateur d'alimentation du projecteur clignote en vert. Peu après, I'indicateur s'allume en vert, et une image est projetée.

3 Allumer tous les apparéils connectés. Demarrer la fonction de lecture sur les apparéils theirs qu

REMARQUE:

• Il est possible qu'unCLSiqueurisse fasse entendre lorsquel'alimentation électrique est établie, et qu'un tintement se fasse entendre lorsquela lampe s'allume; cécie est tout à fait normal.

24-FRANQAIS

4 Appuyer sur la touche de selection d'entree pour selectionner le signal d'entree.

Panneau de commande	Touché de sélection d'entrée	INPUT
	Changement des signaux	VIDEO→S-VIDEO→YPBPR↓HDMI←PC→SCART
Télécommande	Touché de sélection d'entrée	VIDEO→CHIPINT→HDMI←PC→HDMI
	Changement des signaux	VIDEO→YPBPR↓SCART→HDMI

• Une image sera projetée conformément au signal d'entrée seLECTIONné.

Suivre la procédure suivante lorsqu'on installle le projetur la première fois, et lorsqu'on change l'emplacement d'installation.

Réglage du décalage d'objet

Utiliser le levier de décalage pour ajuster la position de l'image projetée.
Faire tourner le levier de decalage vers la droite pour bloquer le levier de decalage.

6Réglage de l'angle

• La position de l'image projetée (vers le haut et vers le bas) peut être ajustée précisé en faisant tournier les pieds réglibres avant.
  Si I'image projetée compte une déformation du trapèze, régler "COR TRAP" (pour plus de détails, se reporter à la page 28).

7 Reglage de la talle

Tournar la bague du zoom pour regler la taille de l'image projetée.

Réglage de la mise au point

• Tourner la bague de mise au point pour régler la mise au point de l'image projetée.

FRANÇAIS-25

Mise hors circuit de l'alimentation

Appuyer sur la touche POWER.

COUPE L'ALIMENTATION' apparait

COUPE L'ALIMENTATION

OUT NON

② Appuyer sur la touche « ou « pour selectionner "OUI", puis appuyer sur la touche ENTER.

• Le bloc de lampe s'éteint et l'image n'est plus projetée (l'indicateur d'alimentation du projecteur s'allume en orange pendant que le ventilateur de refroidissement fonctionne).

③ Appuyer sur l'interrupteur MAIN POWER (alimentation principal) pour eteindre le projecteur après que I'indicateur d'alimentation du projecteur s'est allumé en rouge.

• Ne pas eteindre le projecteur pendant que le ventilateur de refroidissement fonctionne. Veiller a ne pas mette l'interrupteur MAIN POWER (alimentation principal) du projecteur sur la position d'arrêt ou a ne pas débrancher le cordon d'alimentation de la prise de courant.

REMARQUE:

• Pendant la projection d'une image, le ventilateur de refroidissement fonctionne en produitant un léger bruit. Si l'on allume ou éteint la lampe, ce bruit augmentera un peu.
• En utilisant le menu "OPTION" pour régler "PUIS. LAMPE" sur "FAIBLE", on peut diminuer le bruit de fonctionnement du ventilateur (se réfééré à la page 47).
• On peut aussi etéindre le projeteur en appuyant deux fois sur la touche POWER ou en la maintainant enforcée pendant au moins 0,5 seconde.
• Lorsque le projecteur est en mode d'attente (l'indicateur d'alimentation du projecteur est alors allumé en rouge), le projecteur consomme encore environ 3,0 W de courant, même lorsque le ventilateur de refroidissement est arrêté.

Indicateur d'alimentation

État de l'indicateur d'alimentation		État du projeteur
Rouge	Allumé	Le projeteur est en mode d'attente et l'image peut être projetée en appuyant sur la touche POWER.
Vert	Clignotant	Le projeteur se prépare à la projection après la mise en circuit de l'alimentation pendant que l'indicateur d'alimentation est allumé en rouge (peu après, une image est projetée).
	Allumé	Une image est actuellément projetée.
Orange	Allumé	La lampe refroidit après la mise hors circuit de l'alimentation (le ventilateur de refroidissement fonctionne).
	Clignotant	Le projeteur se prépare à la projection après la mise en circuit de l'alimentation pendant que l'indicateur d'alimentation est allumé en orange (peu après, une image est projetée).

Correction de la déformation du trapèze (KEYSTONE)

Lorsque le projeteur ou l'écran est incliné, la déformation du trapeze affectera l'image. Il est possible de corriger les proportions de l'image en procédant comme suit. (Correction de la déformation du trapeze verticale seulement.)

Appuyer sur la touche KEYSTONE.

REMARQUE:

• La déformation du trapeze verticalie peut être corrugée à ± 30^ de l'angle d'inclinaison. Cependant, plus le montant de correction est grand, plus la qualité de l'image se déteriorer, et plus il sera difficile de faire la mise au point de l'image. Pour Obtirer laffective qualite d'image,installer lebjecteur et ecran de telle maniere que la correction du trapeze exigee soit aussi petite que possible.
• La taille de l'image changera aussi lorsque la correction de la déformation du trapeze est effectue.
• On peut aussi corriger la déformation du trapeze à partir de "COR TRAP" dans le "MENU PRINCIPAL".
• La déformation du trapeze de l'affichage à l'écran ne sera pas corrigée
• Il est possible qu'une déformation du trapeze persististe selon le réglage du décalage d'objet.

Arrêt sur image (FREEZE)

Appuyer sur la touche FREEZE.

L'arrêt sur l'image actuellément projetée sera effectué.
- Appuyer à nouveau sur la touche FREEZE pour annuler l'image fixe.

28-FRANCAIS

Selection du mode d'image (PICTURE MODE)

On peut selectionner le mode d'image approprié pour le type d'image projeté.

Appuyer sur la touche de PICTURE MODE.

Lorsque you appuyez sur la touche PICTURE MODE, le mode d'imagie change.

NORMAL .........Lorsqu'on visionne differentes sources d'images.
DYNAMIC .........Lorsqu'on utilise le projeteur dans une salle lumineuse.
CINÉMA1............Lorsqu'on visionne des films. L'image projetée sera比我ux détaillée. Ce mode permet d'obtenir une apparcè proche de cette des films hollywoodiens.
CINÉMA2............Lorsqu'on visionne des films. L'imagé projetée sera claire et bien contrastée.
CINÉMA3............Lorsqu'on visionne des films. Les couleurs de l'image projeté sont profondes, riches.
VIDÉO............Lorsqu'on regarde des sources video telles que des videos de musique ou de sports.
NATUREL....Pour reproduire fidèlement les couleurs des images à partir de la source d'images.

REMARQUE:

• Le mode d'image peut aussi être selectionné dans le menu "IMAGE".
  Lorsque le menu "MODE IMAGE" est sélectionné, les réglages passeront automatiquement aux derniers réglages "PROFIL" (page 32) qui étaient utilisés pour le mode d'image sélectionné.

Mise en circuit de l'éclairage des touches (LIGHT)

Appuyer sur la touche LIGHT.

L'éclairage des touches de la télécommande est mis en circuit.
Appuyer a nouveau sur la touche LIGHT pourmettre I'éclairage des touches hors circuit. L'éclairage des touches s'est automatiqueledrsoqu'aucune touche de la telecommande n'estenforcé pendant 10 secondes.

FRANÇAIS-29

Réglage du rapport d'aspect (ASPECT)

Ce projecteur permet de changer le rapport d'aspect pour qu'il corresponde au type du signal d'entree.

Appuyer sur la touche ASPECT.

• Si l'on appuie sur la touche ASPECT, le rapport d'aspect sera change dans l'ordre des réglages successifs indiqué ci-dessous.
• Les illustrations des réglages du rapport d'aspect figurent à la page suivante. Se réferé à ces illustrations pour s'aider à sélectionner un rapport d'aspect équat.

S-VIDEO/VIDEO/ YPBPR/SCART	ÉLARGI→4:3→16:9→14:9→ZOOM1→ZOOM2
	[Lors de l'entrée d'un signal NTSC, 525i (480i) ou 525p (480p)] AUTO→4:3→16:9→ÉLARGI→ZOOM
PC	4:3→16:9→V-SCROLL
HDMI	4:3→16:9
	[Lors de l'entrée d'un signal 525p (480p) ou 625p (576p)] 4:3→16:9→ÉLARGI→ZOOM

Lorsque "WSS" est regle sur "OUI" (page 46), le projeteur commute automatiquement le rapport d'aspect si le signal d'entrée possede un signal de détction.
- "Large" apparait sur l'ecran selon "ASPECT" est reglé automatique�lement (vousse "WSS" est mis sur "OUI"). Appuyer sur la touche ASPECT pour commuter le rapport d'aspect.
- Les rapports d'aspect des signaux suivants sont fixes et ne peuvent pas'être changés. (page 58)
1.125 (1080)/601, 1.125 (1080)/501, 750 (720)/60p, 750 (720)/50p, WIDE 480/600/720/768/768-2
"WIDE 768 signaux peuvent être rédigés à "V-SCROLL".

REMARQUE:

• Si un mode sélectionné ne correspond pas au rapport d'aspect du signal entré, ceci risque d'affector la qualité de visionnement de l'image originale.
• Si ce projeteur est utilisé dans des endroits comme des cafés ou des hotels pour montré des programmes dans un but commerciale ou pour un visionnement public, notes que si la fonction de sélection de rapport d'aspect est utilisé pour changer le rapport d'aspect de l'image de l'écran, cela peut enfreindre les droits du propriétaire original des droits d'auteur pour ce programme en vertu des lois de protection des droits d'auteur.
• Si une image 4:3 est projetée sur un écran 16:9, une déformation pourra se produit vers les bords de l'image, et une partie de l'image ne sera alors plus visible. Les programmes possédant un rapport d'aspect de 4:3 doivent être visionnés en mode 4:3 afin de respecter correctement les buts et les intentions du créateur du programme d'origine.
• Le taillies d'image telles que Cinema-Vision qui sont projetées à une taille plus large que le rapport 16:9 compteront les championis nains etroits sur leurs côts supérieur et inférieur.
• "AUTO" s'affiche en fonction du type de signal entré.
  Lorsqu'il est réglé sur "AUTO", le projeteur change automatiquement le rapport d'aspect si le signal entré comporte un signal détecteur.
• Vous pouvez aussi changer le rapport d'aspect à partir du menu "POSITION".
  Lorsque le réglage est sur "V-SCROLL", vous pouvez régler la position verticale en appuyant sur les touches et (fermer l'écran du menu "POSITION" avant de régler la position verticale).

ASPECT Signal d'entrée image projetée
4:3	Signal d'entrée 4:3	4:3
16:9 Signal	comprimé (image contractée horizontally)	Extension horizontalale de l'image projetée
14:9	Signal de boîte aux lettres 14:9	L'extension conserve le rapport d'origine
élARGI	Signal d'entrée 4:3	Extension horizontalale de l'image projetée (Le centre de l'image est moins déformé.)
ZOOM ZOOM1 ZOOM2*	Signal de boîte aux lettres L	extension conserve le rapport d'origine
V-SCROLL (XGA/MXGA/ SXGA/WIDE768 seulement)	Signal d'entrée 4:3	Une image est projetée sans extension ou réduction.

"ZOOM2" est pour les signaux de boite aux lettres 2,35 : 1.

Utilisation de COLOR MANAGEMENT

Il est possible d'ajuster, de sauvégarder et de récapérer les rég吕ages des couleurs sélectionnées de l'image projetée dans le mode d'image sélectionné, en fonction des préférences.

Appuyer sur la touche ou pour selectionner un élément, appuyer sur la touche ou pour modifier les réglages, et appuyer sur la touche ENTER pour confirmer.

Appuyer sur la touche COLOR MANAGEMENT.

PROFIL

• Récupère le profil sauvégarde (réglages des couleurs qui ont été ajustés).

NORMAL Lorsque les images sont projetees en fonction du reglage de "MODE IMAGE" (page 29). Ce reglage est le reglage par default. UTIL.1/2/3 Ces elements ne s'affichent que lorsque SAUV.PROFIL a ete execute. Pour plus de details, se referrer a la page 35.

EDITOR

• Il est possible d'editor les réglages pour la couleur sélectionnée.

CURSEUR

Permet de selectionner une couleur, et d'ajuster les réglages des couleurs (page 33).

INFORMATIONS

Permet d'ajuster à nouveau les réglages des couleurs, ou de supprimer les réglages (page 34).

SAUV.PROFIL

Permet de sauvégarder les réglages des couleurs ajustés (page 35).

REMARQUE:

• Pour plus de détails concernant la disposition générale du menu "GEST.COULEUR", se référer à la page 59.

• Il est possible d'entrez le menu "GEST.COULEUR" à partir de "MENUVANCE dans le menu "IMAGE" (page 41).

• Lorsque le menu "MODE IMAGE" est sélectionné, les réglages passeront automatiquement aux derniers réglages "PROFIL" qui étaient utilisés pour le mode d'image sélectionné.
  Lorsqu'un profil est recupere, "EDITER" ne s'afficheras pas si le mode d'image actuellement selectionné ne correspond pas au mode d'image qui avait ete selectionné lorsque ce profil avait ete sauvégarde.

• "INFORMATIONS" et "SAUV.PROFIL" ne s'affichent que lorsque les couleurs ont été ajustées dans le menu "CURSEUR".

CURSEUR

Appuyer sur la touche ENTER pour faire apparaitre le curseur (8).

① Selectionner la couleur que I'on peut ajuster a I'alde du curseur.

• Appuyer sur les touches , , et pour déplacer le curseur, puis appuyer sur la touche ENTER.
  La couleur selectionnee (C) et le menu d'ajustement (A) s'affichent alors.

②Ajuster les éléments dans le menu d'ajustement.

La couleur ajustee dans le menu d'ajustement (D) apparait alors.

COULEUR Regle la profondeur de la couleur.

TEINTE Regle la teinte de la couleur.

LUMINOSITE Regle la luminosite de la couleur.

③Appuyer sur la touche ENTER pour appliquer la couleur ajustée.

• Les lettres EN TRAIEMENT et la barre d'etat du progrès s'affichent pendant que les couleurs ajustées sont appliquées.
• Les réglages de la valeur ajustée sont enregistrés dans le menu "INFORMATIONS".

Si I'on veut poursuivre les opérations pour ajuster une autre couleur après avoir ajusté une couleur, appuyer sur la touche MENU, puis effectuer à nouveau les opérations à partir de l'étape ①.

Appuyer deux fois sur la touche MENU, puis sauvegarder les réglages des couleurs ajustés.

• Sélectionner le menu "SAUV.PROFIT" dans le menu "ÉDITER". Les réglages des couleurs ajustés ne seront sauvégardés que quand vous aurez effectué la sauvégarde "SAUV.PROFIT".

REMARQUE:

• L'image projetée sera interrompque momentanément lorsque le curseur apparait. Appuyer sur la touche MENU pour annuler l'image fixe. (Si le menu d'ajustement est affiché, appuyer deux fois sur la touche MENU.)
• Lorsque l'image projetée compte des couleurssemblables ou similaires, ces couleurs sont également changées.
• Les couleurs blanc, gris et noir ne peuvent pas etre ajustes.
• Si les couleurssemblables sontajusteesseparation,il sepeut que ces couleurs ne soient pas ajustees en fonction des prevalences.
• Vous pouvez régler 8 couleurs au maximum ("POINT1-8") pour chaque utilisateur ("UTIL.1/2/3"). Le curseur n'apparaître pas lorsque 8 couleurs ont déjà été régées.

INFORMATIONS

Appuyer sur la touche ENTER pour faire apparaitre le menu "INFORMATIONS".

Appuyer sur la touche ou pour sélectionner le paramètre que l'on peut ajuster, puis appuyer sur la touche ENTER pour faire apparaitre le menu de seLECTION.

CHANGEMENT

Le menu d'ajustement (page 33 A) s'affiche. Les raglages des couleurs peuvent et de nouveau ajustés.

SUPPRESSION

Le réglage de couleur sélectionné est supprimé.

Lorsque tous les réglages du menu "INFORMATIONS" sont supprimés, le réglage "PROFIL" returne à "NORMAL". L'écran de confirmation apparait lorsqu'on appuie sur la touche ENTER. Sélectionner "OUI" pour supprimer les réglages.

SAUV.PROFIL

Appuyer sur la touche ENTER pour faire apparaitre le menu "SAUV.PROFIL".

Appuyer sur la touche aoupour
selectionner le numero ("UTIL.1/2/3") dans
quel enregistrer le reglage, puis appuyer sur
la touche ENTER.L'ecran de confirmation
apparait alors.Sectionner "OUI pour
sauvegarder les reglages.Les lettres
"SAUV.PROFIL" clignotent pendant que la
sauvegarde des reglages est en cours.

REMARQUE:

• Ne pasmettre l'alimentation hors tension alors que les réglages sont en cours d'enregistrement (I'enregistrement des réglages prend environ 5 secondes).
• Une fois que les réglages effectuels ont été sauvégardés, le réglage "PROFL" passera automatiquement au réglage sauvégaré dans le menu "SAUV.PROFL". Si vous continuez à régler les couleurs pour effectuer d'autres profils, faites passer le réglage "PROFL" à "NORMAL" manuelle.
• Lorsque le menu "GEST.COULEUR" est fermé, ou si les réglages "PROFIL" sont changés avant que les réglages des couleurs ajustés aient été sauvégardés, l'écran de confirmation "SAUV.PROFIL" sera affché. Toutefois, si I'on change les signaux d'entrée, les réglages des couleurs ajustés ne seront pas sauvégardés.

Rappel des réglages des images sauvegardées (USER MEMORY)

Si les réglages de l'image ajustée ont été enregistrés à l'aide du menu "SAUV.MEM.", les réglages de l'image enregistrés peuvent être recupérés.

Appuyer sur la touche USER MEMORY.

• Appuyer sur la touche ▲ou▼pour sélectionner le réglage que l'on peut rappeler, puis appuyer sur la touche ENTER.

REMARQUE:

Seuls les réglages sauvégardés dans le menu "SAUV.MEM." s'afficheront dans le menu "CHARG.MEM." (se réfééré à la page 42).

Menu à l'écran

Écrans menu

Les divers réglages et ajustements pour ce projeteur peuvent être effectuels en selectionnant les opérations à partir des menus à l'écran.

L'arrangement général de ces menus est indiqué ci-dessous.

MENUPRINCIPAL

MENU

COR TRAP


POSITION

OBTURATEUR

LANGUAGE

OPTION

SÉL. ENTER VALID MENEXIT

Appuyer sur la touche MENU pour afficher le "MENU PRINCIPAL".

Pour plus de détails concernant l'utilisation des menus à l'écran, se reporter à la page 38.

Lorsqu'un signal YPbPR/PC/HDMI est entre

MODE IMAGE	NORMAL
CONTRASTE	0
LUMINOSITE	0
COULUR	0
TEANTE	0
DETAIL	0
TEMP. COULEUR	0
MDE IROS DYN	0
MENU AVANCE	0
SAUV. MEM.	0
CHARG. MEM.	0
MODE SIGNAL	525p
$ SEL.	AJT

Lorsqu'un signal YPBpre est entre

POSITION
POS-I-H	0
POS-I-V	0
REG PHASE	0
ASPECT	4:3
SEL	QUALID ESC

Lorsqu'un signal PC est entre

POSITION
POS-I-H	0
POS-I-V	0
DOT REG	0
REG PHASE	0
ASPECT	4:3
RÉG AUTOMAT
$ SEL, #DVALID #EEO

Menu OPTION (page 46)

OPTION
INFO EORAN	OUI
NK	OUI
CINEMA REALITY	OUI
COULEUR FOND	BLEU
WSS	OUI
INSTALLATION	FAÇADE
SOL/PLAFOND	SOL
VENTILATERUR	NORMAL
PUIS LAMPE	FORTE
DUREE LAMPE	SH
$ SEL.	AJT

Correction du trapèze (page 28)

COR TRAP 0

Guide de fonctionnement de menu

① Appuyer sur la touche MENU.

Le "MENU PRINCIPAL" sera affché.

② Appuyer sur la touche ▲ ou ∇ pour selectionner un élément.

L'element selectionne est affiché en bleu.

Panneau de commande du projeteur

③Appuyer sur la touche ENTER pour accepter la selection.

L'écran de menu sélectionné ou l'écran de réglage sera alors affché. (exampie: Menu "IMAGE")

REMARQUE:

Appuyer sur la touche MENU pour returnier a l'écran precedent.

38-FRANCAIS

4Appuyer sur la touche ou pour selectionner un element, puis apuyer sur la touche ou pour changer ou ajuster le reglage.

Un écran individuel de réglage tel que celui affché ci-dessous sera affché pour les éléments réglibres par échelle à barre.

L'échelle à barre devient verte lorsque l'on change des réglages à partir des valeurs par défaut de l'usine. Pour les éléments sans flèche de selection ou échelle à barres, appuyer sur la touche ENTER. L'écran de menu pour l'élement apparait alors.

Éléments de menus à l'écran non utilisables

Ce projecteur possede des éléments non reglables et des fonctions non utilisables selon le signal entree. Lorsqu'un element ne peut pas etre regle ou qu'une fonction ne peut pas etre utilisee, I'affichage du menu au l'ecran correspondant n'apparait pas, et I'element ou la fonction ne fonctionnera pas meme si I'on appuie sur la touche ENTER.

Retour d'un réglage au réglage par défaut de l'usine

Si I'on appuie sur la touche NORMAL de la télécommande, il est possible de remémorer les réglages par défaut de l'usine. Cependant, l'opération de cette fonction change selon l'écran affché.

Lorsqu'un écran de menu est affché

Tous les éléments affichés sont remis aux réglages par défaut de l'usine, et l'échelle à barre apparait en blanche.

Lorsqu'un écran individuel de réglage est affché

L'element affché seulement est remis au réglage par défaut de l'usine, et l'échelle à barre apparait en blanche.

REMARQUE:

• Les triangles au-dessus et en dessous de l'échelle à barre indiquent le réglage par défaut de l'usine. Les éléments qui n' ont pas ces triangles ne peuvent pas être returnés au réglage par défaut de l'usine. Les positions des symboles triangles varient selon le type de signal entre.

Indique le réglage standard par défaut de l'usine

Indique la valeur actuelle de réglage

FRANCAIS-39

Réglage de l'image

Appuyer sur la touche ou pour sélectionner un élément, puis appuyer sur la touche ou pour changer le réglage.

Pour des éléments avec échelles à barres, appuyer sur la touche ENTER ou sur la touche ou pour afficher l'écran de réglage, puis appuyer sur la touche ou pour effectuer le réglage.

Pour les éléments sans flèche de sélection ou échelles à barres, appuyer sur la touche ENTER. L'écran de menu pour l'élement apparait alors.

Lorsqu'un signal S-VIDEO/VIDEO/SCART est entre

MODE IMAGE	NORMAL
CONTRASTE	0
LUMINOSITE	0
COULEUR	0
TEANTE	0
DETIEL	0
TEMP. COULEUR	0
MDE IRIS DYN	0oui
MENU AVANCE
SAUV. MEN
CHARG. MEN
SYSTEME-TV	AUTO
SÉL.AJT	BEGO

Lorsqu'un signal YPBPR/PC/HDMI est entre

MODE IMAGE
CONTRASTE	0
LUMINOSITE	0
COULEUR	0
TEANTE	0
DETAL	0
TEMP. COULEUR	0
MDE IRIS DYN	0
MENU AVANCE
SAUV. MEN.
CHARG. MEN.
MODE SIGNAL	52SP
SÉL. AJT	PUSCS

MODE IMAGE

Pour plus de détails, se référer à la page 29.

CONTRASTE

Ceci regle le contraste de I'image. (ajuster le reglage de

"LUMINOSITE" d'abord s'il y a lieu, avant d'ajuster le réglage de "CONTRASTE".

L'imagé est lumineuse: Touche L'imagé est foncée: Touche

LUMINOSITE

Ceci regle les sections plus foncées (sections noires) dans l'image.

Les zones noires sont trop claires: Touche

Les zones fonciées sont trop sombres: Touche

COULEUR

(S-VIDEO/VIDEO/YPBR/PC/HDMI
seulement)

La couleur est trop vivo: Touche La couleur est trop pale: Touche

REMARQUE:

Lors de l'entrée de signaux

PC, l'ajustement ne peut etre effectue que lorsque des

signaux 1 125 (1 080)/60i et

1 125 (1 080)/50i sont entrés.

TEINTE

Ceci regle les teintes chair dans l'image. Les teintes chair sont verdâtres:

Touche

Les teintes chair sont rougeetre: Touche

REMARQUE:

Lors de I'entree de signaux PC, I'ajustement ne peut etre effectue que lorsque des

signaux 1 125 (1 080)/60i et

1 125 (1 080)/50i sont entrés.

DETAIL

Pour obtenir une image aux détails plus doux: Touche

Pour obtenir une image aux détails plus nets: Touche

TEMP. COULEUR

Ceci est utilisé pour ajuster les sections blanches de l'image si elles apparaissent bluteées ou rougeâtres.

MDE IRIS DYN

0UI

La quantité de lumière est contrôle pour projeter des images avec un contraste élevé.

NON

Les paramètres de l'image peuvent être régles de façon plus détaillée. Appuyer sur la touche ENTER pour faire apparaitre le "MENU AVANCE".

MENUE AVANCE
GAMMA HAUT	0
GAMMA MILTEU	0
GAMMA DAS	0
CONTRASTE R	0
CONTRASTE U	0
CONTRASTE B	0
LUMINOGITE R	0
LUMINOGITE U	0
LUMINOGITE B	0
GEST, COULEUR
$ SEL.	#D#VALID #E#ESC

GAMMA HAUT/MILIEU/BAS

Les niveaux de luminosité des scènes lumineuses, moyennes et féonées respectivement dans l'image projetée.

CONTRASTE R/V/B

Les elements permettent d'ajuster la température de couleur des zones blanches de l'image projetée en changeant chaque niveau.

LUMINOSITE R/V/B

Ces éléments permettent d'ajuster la température de couleur des zones noires de l'image projetée en changeant chaque niveau.

GEST.COULEUR

Cet élément permet d'ajuster les couleurs sélectionnées de l'image projetée en fonction des préférences, ou de sauvégarder les réglages. Pour plus de détails, se référer à la page 32.

SAUV. MEM.

Appuyer sur la touche ENTER pour faire apparaitre le menu "SAUV. MEM."

Il est possible de sauvégarder les paramétres régés dans le menu "IMAGE". Appuyer sur la touche à ou pour sélectionner le nombre ("MEMOIRE 1/2/3") sur lequel on peut sauvégarder le réglage, puis appuyer sur la touche ENTER.

L'écran de confirmation apparait alors. Appuyer sur la touche ou

Pour séLECTIONNER "OUI" pui dans apuyer sur la touche ENTER

appuyer sur la touche ENTEUR
Le réglage d'image actuel est sauvégágardé.

REMARQUE:

• Il est possible de sauvégarder jusqu'à 3 réglages pour chacun des 2 groupes de signaux décrits ci-après (il est possible de sauvégarder jusqu'à 6 réglages).

Signaux S-VIDEO,VIDEO, YPbPr, SCART, HDMI (signaux VGA480 exceptes), 1125 (1080)/60i et 1125 (1080)/50i provenant de PC

Signaux VGA480 HDMI et PC [signaux 1 125 (1 080)/60i et 1 125 (1 080)/50i exceptes]

CHARG. MEM.

Appuyer sur la touche ENTER pour faire apparaitre le menu "CHARG. MEM."

(Si aucun réglage n'est sauvégarde dans le menu "SAUV. MEM., le menu "CHARG. MEM." n'apparait pas.)

Pour plus de détails concernant le rappel des réglages sauvégardés, se reporter à la page 35.

SYSTEME-TV

(S-VIDEO/VIDEO圭lement)

Ceci devrait normalement etre regle sur "AUTO".Si le signal est de qualite inférieure et que le format correct ne peut pas etre déterminé automatiquement, changer le reglage manuellement au systeme TV requis.

REMARQUE:

• Lorsque le réglage est sur "AUTO", le projeteur fait automatiquement la distinction entre les signaux NTSC/NTSC 4.43/PAL/PAL60/PAL-M/ PAL-N/SECAM.

MODE SIGNAL

(PC/YPBPR/HDMIsubsection) Ceci affiche le type de signal

projete. Se référer au tableau à la page 58 pour les détails sur chaque type de signal.

Projection des images compatibles avec sRGB

sRGB est une norme internationale pour la reproduction des couleurs (IEC61966-2-1) établie par la International Electrotechnical Commission (IEC) (Commission Electrotechnique Internationale).

Pour pouvoir réproduire plus fidèlement les couleurs des images compatibles avec sRGB, effectuer les réglages suivants.

① Appuyer sur la touche ▲ ou ↓ pour sélectionner “MODE IMAGE”, puis appuyer sur la touche ↓ ou ↓ pour sélectionner “NATUREL”.
② Appuyer sur la touche NORMAL de la telecommande.
③Appuyer sur la touche ▲/ou pour sélectionner "PUIS.LAMPE" dans le menu "OPTION", puis appuyer sur la touche ▲ ou ▲ pour sélectionner "FORTE".

Ajustement de la position

Lorsque le signal d'entrée parvient d'un ordinateur personnel, selectionner d'abord "RéGL AUTOMAT" puis appuyer sur la touche ENTER pour établier le positionnement automatique. Si le réglage optimal n'est pas obtenu lorsque la configuration automatique est effectuee, régler en procédant comme suit.

Appuyer sur la touche ou pour sélectionner un élément, puis appuyer sur la touche ou pour changer le réglage. Pour des éléments avec échelles à barres, appuyer sur la touche ENTER ou sur la touche ou pour afficher l'écran de réglage, puis appuyer sur la touche ou pour effectuer le réglage.

Lorsqu'un signal S-VIDEO/VIDEO/SCART/HDMI est entre

POSITION
POSI-H	0
POSI-V	0
ASPECT	16:3
SÉL	VALIDENESC

Lorsqu'un signal YPbPrest entre

POSITION
POSI-H	0
POSI-V	0
REG PHASE	0
ASPECT	4:3
$ SEL.	#DVALID #E5EC

Lorsqu'un signal PC est entre

POSITION
POSI-H	0
POSI-V	0
DOT REG	0
REG PHASE	0
ASPECT	4:3
RÉGL AUTOMAT
SÉL. SÉVALID REDESC

Position horizontal (POSI-H)

Pour déplacer l'image vers la gauche: Touche
Pour déplacer l'image vers la droite: Touche

Position verticale (POSI-V)

Pour déplacer l'image vers le bas: Touche Pour déplacer l'image vers le haut: Touche

DOT REG

(PC单单) Des motifs à rayures (interférences) pourron apparaitre quand des rayures comme indiqué ci-dessous sont projétées. Si ceci se produit, appuyer sur les touches «ou» pour régler de sorte que l'interfERENCE soit réduite au minimum.

REG PHASE

(PC/YPPBPRseulement) Regler d'abord le parametre "DOT REG"avant d'effectuer ce reglage. Appuyer sur la touche ou pour regler de sorte que linterfere seoit moins apparente.

REMARQUE:

Si des signaux possedant une fréquence d'horloge à points de 100 MHz ou plus sont entrés, il est possible que les interférences ne

soient pas complètement éliminées lorsque les réglages "DOT REG" et "REG PHASE" sont effectuels.

Lors de I'entree de signaux YPBPR REG PHASE"ne peut etre ajuste que lorsque des signaux 1 125(1080)/60i, 1125(1080)/50i,750(720)/60p ou 750(720)/50p sont entres.

ASPECT

Se référer à la page 30.

RÉGL AUTOMAT

(PC单单) "POSI-H", "POSI-V", "DOT REG" et "REG PHASE" sont régles automatiquement en fonction du signal d'entrée.

REMARQUE:

• Si le réglage d'aspect "V-SCROLL" est utilisé (page 30), il est impossible d'effectuer "RéGL AUTOMAT".

Mise hors circuit momentanée de l'image (OBTURATEUR)

La fonction "OBTURATEUR" peut être utilisé pourmettre momentanément l'image hors circuit lorsquel lebjecteur n'est pasutilisépendant de courtes périodes de temps. Lebjecteur consomme moins de courant en mode "OBTURATEUR" qu'en mode de projection normal.

①Selectionner “OBTURATEUR” sur le “MENU PRINCIPAL”, puis appuyer sur la touche ENTER.
② Appuyer sur n'importe qu'elle touche du projecteur ou de la télécommande (à l'exception de la touche LIGHT) pour returner au mode de fonctionnement normal.

Changement de la langue d'affichage

① Sélectionner "LANGUAGE" sur le "MENU PRINCIPAL", puis appuyer sur la touche ENTER.
② Appuyer sur les touche à ou▼ pour sélectionner une langue, puls appuyer sur la touche ENTER.

LANGAGE FRANÇAIS ENGLISH DEUTSCH

FRANÇAIS

ESpañOL ITALIANO PYCCKM ###

ΦΧ

Φ SEL. ΜΟVALID ΜΕSC

Indique la langue qui est reglee actuellement

Réglages d'options

Appuyer sur la touche ou pour selectionner un élément, puis

appuyer sur la touche ou pour changer le réglage.

INFO ECRAN

0ui

Le nom du signal est affiché dans le coin supérieur droit de l'écran lorsque le signal d'entrée est changé. NON

Utiliser ce réglage pour que le nom du signal ne soit pas affché.

REMARQUE:

• Le réglage pour "SYSTEME-TV" s'affiche aussi jusqu'à un signal S-VIDEO/VIDEO est entre.

Réduction du bruit (NR)

Si le signal est d'une qualite si mediocre que des parasites d'imagpe apparaisent, regler "NR" sur "OUI". Pour désactiver la caractéristique "NR", la regler sur "NON".

REMARQUE:

• Il est impossible de régier "NR" lorsque des signaux HDMI sont entrés.

CINEMA REALITY

[S-VIDEO/VIDEO/PC/HDMI/525i (480i), 625i(576i), 1 125(1 080)/60i et 1 125(1 080)/50i YPBPR sequelment]

0UI

Régler sur "OUI" si I'on veut effectuer une projection fidèle des images à 24 trames par seconde (un film par exemple).

NON

Régrer sur "NON" lorsque les images projétées seront des problèmes de légendes ou de sous-titres lorsque le réglage est sur "OUI".

COULEUR FOND

Ceci regle la couleur qui est projetée sur l'écran quand aucun signal n'est entre dans le projeteur.

WSS

0UI

Lorsque l'appareil branché à SCART est allumé, le réglage de sélection d'entrée est commute à SCART automatiquement, et "ASPECT" est aussi réglé automatique. Lorsque WSS (Wide Screen Signalling) est détecté à partir de signaux PAL ou 625i (576i) YPbPR, le rapport d'aspect sera aussi commute automatiquement.

NON

Lors de l'entrée de signaux SCART, le réglage de sélection d'entrée et "ASPECT" ne sont pas régés automatiquement. WSS ne sera pas détecté à partir de signaux PAL ou 625i (576i) YPBPR.

INSTALLATION

Ce réglage devrait être changé selon la méthode d'installation du projecteur (se référer à la page 16).

FAÇADE

Lorsque le projecteur est place en face de I'ecran.

ARRIÈRE

Lorsqu'on utilise un écran translucide.

SOL/PLAFOND

Ce réglage devrait être changé selon la méthode d'installation du projeteur (se reférer à la page 16).

SOL

Lorsque le projeteur est placé sur un bureau ou un meuble équivalent.

PLAFOND

Lorsque le projecteur est suspendu au plafond a l'aide d'un support de fixation au plafond (vendu séparation).

VENTILATEUR

Ne régler le "VENTILATEUR" sur "FORT" que lors de l'utilisation de

ce projecteur dans un endroit elevé (au-dessus de 1 400m).

PUIS. LAMPE

Ce réglage change la luminosité de la lampe. Lorsque réglé à "FAIBLE", la luminosité de la lampe est réduite, mais le projeteur consomme moins de courant et le bruit de

Pour les salles etroites ou il n'est pas indispensable d'utiliser une luminance d'image élevée ou pour visionner des films, il est recommendé d'utiliser la position "FAIBLE".

REMARQUE:

"PUIS.LAMPE" ne peut pas etre regle lorsqu'aucun signal n'est entre.

DUREE LAMPE

Ce réglage indique la durée d'utilisation du bloc de lampe utilisé actuellément.

Pour remplacer le bloc de lampe, suivre les instructions de la page 52, et remetre "DUREE LAMPE" à "O".

REMARQUE:

• La durée de vie de la lampe varie suivant les conditions d'utilisation ( comme le réglage de "PUIS. LAMPE" et le nombre de fois que la lampe est allumée et étente).

Lorsque l'indicateur TEMP et l'indicateur LAMP sont allumés

Il y a deux indicateurs sur le panneau de commande du projecteur qui donnent les informations concernant l'etat de fonctionnement du projecteur. Ces indicateurs s'allument ou clignotent pour signaler les problèmes qui se sont produits dans le projecteur; par conséquent, si I'on remarque qu'un des indicateurs est allumé, éteindre le projecteur et rechercher la cause du problème en se référant au tableau ci-dessous.

Indicateur TEMP
Affiche de l'indicateur	Allumé (rouge) (bloc de lampe allumé)	Clignotant (rouge) (bloc de lampe éteint)
Problème	La température ambiente ou la température à l'intérieur de l'appareil s'est élevée excessivement.	La température ambiente ou la température à l'intérieur de l'appareil s'est élevé dangereusement, ce qui a été int automatiquement le bloc de lampe.
Cause possible	• Les orifices de ventilation peuvent être couverts. • La température ambiente du lieu d'utilisation peut être trop élevé. • Le filtré à air peut être obstrué.
Remède	• Découvoir les orifices de ventilation. • Installer le projecteur dans un endroit où la température est entre 0 °C (32°F) et 40 °C (104°F) et l'humidité est entre 20 % et 80 % (sans condensation). [Si l'on règle le "VENTILATEUR" sur "FORT" (page 47), installer le projecteur à un endroit où la température soit comprise entre 0°C (32°F) et 35°C (95°F), et où l'humidité soit comprise entre 20% et 80% (sans condensation).] • Mettre hors circuit l'interrupteur MAIN POWER (alimentation principale) suivant la méthode de la page 26, puis nettoyer le filtré à air (se référer à la page 50).

Indicateur LAMP
Affichage de l'indicateur	Allumé (rouge)	Clignotant (rouge)
Problème	Il est presque temps de replacer le bloc de lampe.	Une anomalie a été détectée dans le circuit de lampe.
Cause possible	L'indication "REEMPLACER LAMPE" apparait-elle sur l'écran une fois que le projecteur est allumé?	On a peut-être allumé le projecteur immédiatement après l'avoir étient.	Il y a peut-être une anomalie dans le circuit de lampe.
Remède	Ceci se produit lorsque le temps de fonctionnement du bloc de lampe atteint presque 2700 heures (lorsque "PUIS.LAMPE" a été réalisé sur "FORTE" et lorsque "MDE IRIS DYN" a été réalisé sur "OUI"). Confier le replacement du bloc de lampe à son revendeur ou à un centre technique agrée.	Attendre un moment jusqu'à ce que le bloc de lampe se refroidisse avant de rallumer le projecteur.	Mettre hors circuit l'interrupteur MAIN POWER (alimentation principale) suivant la méthode de la page 26 puis s'adresser à un centre technique agrée.

REMARQUE:

S-assurer demettre hors circuit linterrupteur MAIN POWER (alimentation principale) suivant la methode donnee dans "Mise hors circuit de l'alimentation"a la page 26 avant d'entrepreneire I'une des procedures decrites a la colonne Remede).
- Si l'alimentation électrique est coupée après que l'indicateur TEMP se soit allumé, ceci indique qu'une anomalie s'est produit. S'adresser à un centre technique/agreeé pour effectuer les réparations nécessaires.

Nettoyage et remplacement du filtré à air

Si le filtré à air est bouche par de la poussière, la température interne du projecteur s'élevé, l'indicateur TEMP s'allume et le projecteur s'estint (l'indicateur TEMP se met à clignoter après que le projecteur soit étient). Il faut nettoyer le filtré à air toutes les 100 heures d'utilisation.

① Mettre hors circuit l'interrupteur MAIN POWER (alimentation principale) et débrancher la fiche du cordon d'alimentation de la prise de courant. Mettre hors circuit l'interrupteur MAIN POWER (alimentation principale) suivant la méthode donnée dans "Mise hors circuit de I'alimentation" à la page 26 avant de débrancher la fiche de la prise de courant.
② Retourner doucement le projecteur à l'envers.

REMARQUE:

• Placer le projeteur sur une couverture de manière à ce qu'il ne soit pas rayé.

③Enlever le filtré à air.
Mettre les ongles sous le filtre à air et tirer-le pour le sortir du projeteur.

Nettoyer le filtre a air. Utiliser un aspirateur pour nettoyer toute poussiere accumulée.

⑤Installer le filtré à air.

REMARQUE:

• S-assurer d'installer le filtré à air avant d'utiliser le projeteur. Si le projeteur est utilisé sans le filtré à air installé, de la poussière et des corps étrangers seront aspirés dans le projeteur et provoqueront des anomalies de fonctionnement.
  Si le nettoyage ne suffit pas a eliminer la poussiere, il est temps de replacer le f literature air. S'adresser au revendeur. De meme, si I'on replace le bloc de lampe, il faut replacer aussi le f literature a air en meme temps.

Remplacement du bloc de lampe

AVERTISSEMENT

Lors du remplacement de la lampe, la baisser refroidir pendant au moins une heures avant de la manipuler.
Le couvercle de la lampe devient très chaud, et on risque de se brûr si en le touche.

Notes sur le remplacement du bloc de lampe

La lampe produitant la lumière est en verre; il ne faut donc pas la laisser tomber ou la cogner contre des objets rigides, car elle risquerait d'éclater. Faire bien attention lorsqu'on manipule la lampe.
Jeter la lampe usagée de la même manière qu'une lampe fluorescente.
- Il faut utiliser un tournevis Phillips pour déposer le bloc de lampe.

REMARQUE:

• Le projeteur n'est pas fourni avec un bloc de lampe de rechange. Demander les détails au revendeur. Numéro de produit du bloc de lampe:

ET-LAE700

ATTENTION:

• Ne pas utiliser un bloc de lampe avec un nombre de piecesque autre que celui indiqué ci-dessus.

Période de remplacement du bloc de lampe

La lampe est un produit qui doit être remplace. Méme si la durée de vie complète de l'ampoule n'est pas encore épuisée, la luminosité de la lampe diminueraProgressivement.Ifautdonc remplacer périodiquementla lampe. L'intervalle de remplacement de la lampe prévu est de 3000 heures;il est toutfois possible qu'il falie remplacer la lampe avant ce délambdainaison d'élémentsvariables comme les caractéristiques particulières de la lampe,les conditions d'utilisation et I'environnement d'installation.II est recommandé de tousjours avoir un bloc de lampe de rechange prêt à l'emploi. La lampe s'éteindra automatiquement après environ 30 minutes lorsquela limite de 3000 heures d'utilisation est atteinte,car le risque d'explosion de la lampe devient beaucoup plus grand passé cette limite.

REMARQUE:

• Les heures d'utilisation expliquées ci-dessus concernant l'utilisation lorsque "PUIS.LAMPE" dans le menu "OPTION" a été réglée sur "FORTE" et lorsque "MDE IRIS DYN" dans le menu "IMAGE" a été réglée sur "OUI". Lorsque "PUIS.LAMPE" a été réglée sur "FORTE" et que "MDE IRIS DYN" a été réglée sur "NON", les heures d'utilisation seront de 2000 heures. Si "PUIS.LAMPE" est réglée sur "FAIBLE", la durée de vie de la lampe peut être allongée.
  Bien que le délambda de 3 000 heures soit l'intervalle de remplacement prévu, l'obtention de cette durée n'est pas couverte par la garantie.

	RENEPLACER LAMPE	Indicateur LAMPAffichage à l'é
Plus de 2 700 heures*	Affchéé pendant 30Secondes. L'affichagedisparait si l'on appuie surn'imprime qu'elle touche.	S'allume en rougependant que l'image estprojétée et en moded'attente.
Plus de 3 000 heures*	Reste affchéé jusqu'à cequ'une touchequelconque soit pressée.

^ Ces periodes de temps pourront etre plus courtes, selon les regles du projecteur.

Méthode de remplacement du bloc de lampe

REMARQUE:

Si la durée d'utilisation de la lampe a dépasse 3000 heures (lorsque "PUIS.LAMPE" a été régé sur "FORTE" et lorsque "MDE IRIS DYN" a été régé sur "OUI"), le projecteurappe en mode atteinte après environ 30 minutes de fonctionnement.
Dés lors, faire les étapes ⑦ à ⑩ à la page suivante dans les 30 minutes.

1 Mettre hors circuit l'interrupteur MAIN POWER (alimentation principale) suivant la methode donne dans "Mise hors circuit de l'alimentation" à la page 26, puls debrancher la fliche du cordon d'alimentation de la prise de courant et vérifier que les pieces autour du bloc de lampe se sont refroidies.
② Utiliser un tournevis Phillips pour desserrer les vis de fixation du couvercle du bloc de lampe sur le fond du projecteur, puis enlever le couvercle du bloc de lampe.

Couvercle du bloc de lampe
Vis de fixation du couvercle du bloc de lampe

3Utiliser un tournevis Phillips pour desserer les deux vis de fixation du bloc de lampe jusqu'ac que les vis tournent librement.Tenir la poignee du bloc de lampe et tirer doucement pour le sortir du projecteur.

Vis de fixation du bloc de lampe
Poignée

4Insere le bloc de lampe neuf tout en s'assurant que le sens d'insertion est correct, puis utilise un tournevis Phillips pour desserrer fermentation les vis de fixation du bloc de lampe. Lors de l'insertion du bloc de lampe neuf, veiller a le pousser aux points Aet B.

⑤ Installerle couvercle du bloc de lampe, puis utiliser un tourneveris Phillips pour resserrer fermement les vis de fixation du couvercle du bloc de lampe.
6Insérer la fiche du cordon d'alimentation dans la prise de courant, puis appuyer sur l'interrupteur MAIN POWER (alimentation principale).
Appuyer sur la touche POWER pour projet une image sur I'ecran.
⑧Appuyer sur la touche MENU pour faire apparaitre le "MENU PRINCIPAL", puis appuyer sur la touche à ou▼pour selectionner"OPTION".

Appuyer sur la touche ENTER pour faire apparaitre le menu "OPTION", qui appuyer sur la touche ou pour selectionner "DUREE LAMPE".

10Maintenir la touche ENTER enfonte pendant environ 3 seconds.

OPTION
INFO ORAN	OUT
NR	OUT
CINEMA REALITY	OUT
COULEUR FOND	BLEU
MSS	OUT
INSTALLATION	FACADE
SOL/PLAFOND	SOL
VENTILATOR	NORMAL
PUIS/LAMPE	FORTE
INIT COMPII [POWER OFF]
$ SEL.	#HESC

"DUREE LAMPE" changera a "INIT COMPT [POWER OFF]"
Si la touche MENU est pressée, I'ecran de remise a zéro de la durée de lampe sera annulé.
Couper l'alimentation electrique.

Le temps d'utilisation total du bloc de lampe est alors remis à zéro. Pour plus de détails concernant la mise hors tension, se reporter à la page 26.

REMARQUE:

S assurer de bien installer le bloc de lampe et le couvercle du bloc de lampe. Sls ne sont pas bien installés, cela peut déclencher le circuit de protection et le projecteur ne pourrait pas être allumé.

Avant de faire appel à un technicien

Vérifier les points suivants avant de faire appel à un technicien.

Problème Cause possible		Page
L'appareil ne s'allume pas.	• Le cordon d'alimentation n'est pas branché.L'interrupteur MAIN POWER (alimentation principale) n'est pas en circuit.L'alimentation électrique ne parvient pas à la prise de courant.L'indicateur TEMP est allumé ou clignote.L'indicateur LAMP est allumé ou clignote.Le couvercle du bloc de lampe et/ou le bloc de lampe ne sont pas correctement installés	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas d'image projetée.	• La source d'entree de signal video n'est pas correctement branchée.L'églage de la sélection d'entrée est incorrect.L'églage "LUMINOSITÉ" est à la plus petite valeur possible.La fonction "OBTURATEUR" est peut-être utilisée.	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
		25 40 45
L'image est floue.	• Le capuchon d'objetif est peut'être encore fixé à l'objetif.La mise au point de l'objetif n'est pas régliée correctement.Lé projeteur n'est pas place à la distance correcte de l'écran.L'objetif est sale.Lé projeteur est trop incliné.	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
La couleur est pâle ou grèsâtre.	• Les régliages de "COULEUR" ou "TEINTE" sont incorrentes.La source d'entree branchée au projeteur n'est pas régliée correctement.	40, 41 - -
La télécommande ne fonctionne pas.	• Les piles sont épuisées.Les piles ne sont pas insérées correctement.Lé récepteur de signal de télécommande sur le projeteur peut être bloqué.La télécommande est hors de la plage de fonctionnement.	- 23 23 23 23
L'image n'est pas projetée correctement.	• Le mode de réglage du signal d'entrée ("SYSTÈME-TV") n'a pas été réglié correctement.Lïy a un problème avec la cassette du magnétoscope ou une autre source du signal.Un signal qui n'est pas compatible avec le projeteur est entré.	42 - 58

Problème Cause	Use possible	Page
L' image de l' ordinateur n' apparait pas.	• Le cable est trop long. • La sortie videoe extérieure de l'ordinateur portable peut ne pas être réglée correctement. (Il est possible de changer les paramêtres de la sortie extérieure en appuyant simultanément sur les touches [Fn] + [F3] ou [Fn] + [F10]. La méthode à utiliser réellement varie selon le type d'ordinateur; pour plus de détails, se reporter à la documentation fournie avec l'ordinateur.)	- -

Nettoyage et entretien

Avant de faire le nettoyage et l'entretien, s'assurer de débrancher la fiche du cordon d'alimentation de la prise de courant.

Essuyer le boitier avec un tissu doux et sec.

Si le boitier est très sale, imbiber le tissu dans de l'eau avec un peu de détergent neutre, bien essorer le tissu, puis essayer le boitier. Àpres le nettoyage, secher le boitier à l'aide d'un tissu sec. Si un tissu traité chimiquement est utilisé, dire les directives fournies avec le tissu avant de l'utiliser.

Ne pas essuyer I'objectif avec un tissu poussiereux ou pelucheux.

Si de la poussière ou de la peluche se dépose sur l'objet, elle sera agrandie et projetée sur l'écran. Utiliser une poiré à air pour netoyer toute poussière et peluche de sur la surface de l'objet, ou utiliser un tissu doux pour-retirer toute poussière ou peluche.

\section*{Caracteristiques}

Alimentation: 100V - 240V 50Hz / 60Hz

Consommation: 180 W [Pendant le mode d'attente (quand

le ventilateur est arrêté):approx.3,0 W]

Ampérage: 2,2 A - 1,1 A

Panneau d'affichage a cristaux liquides:

Taille du panneau (diagonale): 0,7 type (17,78 mm)

Rapport: 16:9

Méthode d'affichage: 3 panneaux d'affichage à cristaux

liquides transparens (RGB)

Méthode d'entraînement: Par matrice active

Pixels: 921600 (1280x720) x3 panneaux

Objectif:	Zoom manuel (1 - 2,0)Mise au point manuelle
	F 1,9 - 3,1 f 21,7 mm - 43,1 mm

Lampe: Lampe UHM (130 W)

Sortie lumineuse: 1000 lm

Fréquence de balayage(pour des signaux RGB):

Fréquence de balayage horizontal: 30 kHz - 70 kHz

Fréquence de balayage vertical: 50 Hz - 87 Hz

Fréquence d'horloge à points: Moins de 100 MHz

Système de couleurs: 7 (NTSC/NTSC 4,43/PAL/PAL-M/PAL-N/ PAL60/SECAM)

Taille de projection: 1016 mm - 5080 mm (40 po. - 200 po.)

Distance de projection: 1,2 m - 12,4 m (3 pi 11 po. - 40 pi 8 po.)

Rapport de l'écran: 16:9

Installation: Façade/Arrière/Plafond/Sol (Méthode de sélection de menu)

Connecteurs:

S-VIDEO IN: Ligne unique, Mini DIN 4 broches Y:1,0V [p-p],C:0,286 V [p-p],75Ω

VIDEO IN: Ligne unique, Connecteur RCA

PC IN:

RGB:

Ligne unique, D-sub HD 15 broches

(femelle)

0,7V[p-p],75Ω

1,0V[p-p],75Ω

TTL Haute impedance, compatible avec

polarité positive/négative automatique

TTL Haute impédance, compatible avec

polarité positive/négative automatique

COMPONENT IN:

Y, PB/CB, PR/CR

Y:

PB,PR(CB,CR):

HDMI IN

Entree SCART:

VIDEO:

RGB:

Sortie TRIGGER :

Ligne unique, Connecteur RCA x 3

Ligne unique, Connecteur HDMI à 19

broches

Ligne unique, Connecteur SCART à 21

broches

1,0V[p-p],75Ω

R.G.B.: 0,7 V [p-p], 75 Ω

SYNC.: 0,3 V [p-p], 75 Ω

Ligne unique, Connecteur M3

Lorsque l'alimentation électrique est

etablie (pendant la projection): 12 V

Lorsque l'alimentation electrique est coupée: 0V

Boitier:

Dimensions:

Largeur:

Hauteur: 104 mm (4-3/32 po.)

Longueur:

Plastique moule (ABS/PC)

335 mm (13-3/16 po.)

270 mm (10-5/8 po.) (Sans le objectif)

3.6 kg (7,9 lbs.)

Poids:

Conditions d'utilisation:

Temperature:

Humidite:

Certifications:

0^ - 40^ (32°F-104°F)

[Lorsque le "VENTILATEUR" est regle sur

"FORT page 47; 0^ - 35^ (32^ - 95^]

Plage d'utilisation:

3 V CC (Piles AAA x2)

Approx. 7 m (23 pi.) (Lorsqu'elle est

utilisée juste en face du récepteur de

signal)

70 g (2,5 ozs.) (piles comprises)

Poids:

Dimensions:

Largeur:

Longueur:

Hauteur: 22,3 mm (-7/8 po.)

43 mm (1-11/16 no.)

45 mm (1-1/6 pc) 135 mm (5-5/16 pc)

10.3.1.2.4.1.6

Support au plafond

Ecran de projection

ET-PKE700

ET-SRW90CT [largeur: 2000 mm (80 po.)]

Annexe

Listedesignauxcompatible

	Résolution d'affichage (points)*1	Fréquence de balayage		Fréquence d'horloge à points (MHz)	Qualité d'image2	FormatMode
		H (kHz)	V (Hz)
NTSC/NTSC4,43/ PAL-M/PAL60	720 x 480i 15	7.59,9 A				VideoS-VideoSCART
PAL/PAL-N/SECAM	720 x 576i 15	6.50,0 A				VideoS-VideoSCART
525i (480i)	720 x 480i 15	7.59,9 18.5 A YP				ePn
625i (576i)	720 x 576i 15	5.80,0 13.5 A YP				ePn/SCART
525p (480p)	720 x 483 31	5.59,9 27.0 A YP				ePn/HDMI
625p (576p)	720 x 576	31.3	50.0	27.0	A	YPbPn/HDMI
1 125 (1 080)/60i	1 920 x 1 080i	33.8,0 60.0 74.3 AA				YPbPn/PC/HMI
1 125 (1 080)/50i	1 920 x 1 080i	28.1,0 50.0 74.3 AA				YPbPn/PC/HMI
750 (720)/60p	1 280 x 720	45.0	60.0	74.3	AA	YPbPn/HMI
750 (720)/50p	1 280 x 720	45.0	50.0	74.3	AA	YPbPn/HMI
VGA480	640 x 480 31	5.59,9 23.2 A	PC/HDMI
	640 x 480 37	5.75,0 31.5 A	PC
	640 x 480 43	3.85,0 36.0 A	PC
	640 x 480 72	1 138.0 62.3 A	PC
WIDE480	856 x 480 30	1.60,1 31.5 A	PC
SVGA	800 x 600 35	2.56,3 36.0 A	PC
	800 x 600 37	9.60,3 40.0 A	PC
	800 x 600 48	1.72,2 50.0 A	PC
	800 x 600 46	9.75,0 49.5 A	PC
	800 x 600 53	7.85,1 58.3 A	PC
WIDE600	1 072 x 600 37	3.59,9 51.4 A	PC
WIDE720	1 280 x 720 45	1.60,1 78.5 AA	PC
XGA	1 024 x 768 48	4.60,0 65.0 A	PC
	1 024 x 768 56	5.70,1 75.0 A	PC
	1 024 x 768 60	0.75,0 78.8 A	PC
	1 024 x 768 68	7.85,0 94.5 A	PC
	1 024 x 768 72	1.89,0 99.2 A	PC
WIDE768	1 280 x 768 45	3.56,5 78.2 A	PC
MXGA	1 152 x 864 64	0.71,2 94.2 A	PC
	1 152 x 864 67	5.74.9	108.0	PC
SXGA	1 280 x 1 024	64.0	60.0	108.0	A	PC
WIDE768-2	1 360 x 768 48	8.59.8	73.8 A	PC

1 Le "i" après la résolution indique un signal entrelacé.
2 les symbores suivants sont utilisés pour indiquer la qualité d'image. AA Laffectivequalityd'imageestobutenue.
A Les signaux sont convertis par le circuit de traitement d'image avant que l'image soit projetée.

Disposition générale du menu COLOR MANAGEMENT

Méthodes de calcul des dimensions de projection

Les dimensions telles que la distance de projection peuvent etre calculées a partir de la longueur de la diagonale de I'ecran. (Unités de calcul: m)

Largeur d'ecran: SW=SDx0,872
Hauteur d'écran; SH=SDx0.490
Distance de projection minimum: LW =1,2244xSD-0,056
Distance de projection maximum: LT =2,4449xSD-0,056
*Les valeurs obtenues à partir des formules ci-dessus sont approximatives.

Dimensions

Marques commerciales

VGA et XGA sont des marques commerciales de International Business Machines Corporation.
- S-VGA est une marque déposée de Video Electronics Standards Association.
- HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques de fabrique ou des marques déposées de HDMI Licensing LLC. Toutes les autres marques commerciales sont la propriété de leurs propriétaires respectifs.
