MODE D'EMPLOI AUDEO 108 Ecler

Félicitations. Votre acquisition est le fruit d'une conception soignée et d'une fabrication experte. Nous vous remercions de la confiance que vous nous témoignez par le choix de notre enceinte acoustique de la gamme AUDEO.

Pour exploiter au mieux toutes les fonctionnalités et obtenir un rendement maximal, il est TRÈS IMPORTANT de lire attentivement et de suivre les recommandations de ce manuel avant toute connexion. Pour garantir un fonctionnement optimal, nous recommandons que toute maintenance soit effectuée par nos services techniques agréés.

2. PRÉCAUTIONS

Aucune pièce n'est réglable par l'utilisateur à l'intérieur de cet équipement.

N'utilisez pas cet équipement avec de l'eau à proximité.

Ne l'exposez pas à des projections et évitez de placer dessus des récipients qui contiennent des liquides.

Évitez de le placer près de sources de chaleur, foyers ou poêles.

N'utilisez que les accessoires préconisés par le fabricant et adaptés à chaque application.

3. INTRODUCTION

L'enceinte acoustique AUDEO est le fruit d'une profonde analyse des besoins présents et futurs en matière de diffusion de musique d'ambiance et d'avertissements audio. Commerces, grandes surfaces, écoles, salles de conférence, hôtels, industries, bureaux, musées, salles de réunion, hôpitaux, espaces ludiques, etc., sont quelques-unes des applications les plus évidentes et les plus directes de l'enceinte AUDEO. Mais l'équipe de design d'Ecler a voulu aller encore plus loin et, consciente de la grande variété d'espaces et de situations où trouver une enceinte acoustique, elle a transformé en réalité les souhaits d'installateurs, d'architectes et de décorateurs toujours plus exigeants :

• Intégration. L'aspect externe soigné des enceintes et de leurs supports ainsi que leur facilité et leur rapidité d'installation et d'orientation en font la solution idéale dans un grand nombre d'applications et d'environnements architecturaux.
• Exclusivité. Cette enceinte ne ressemble à aucune autre. Il s'agit d'une conception unique d'Ecler, différente, personnelle et, le plus important : adaptable à des situations très diverses. Elle se compose d'un système à deux voies avec un haut-parleur d'aigus concentrique avec celui des moyens-graves.
• Flexibilité. Les enceintes AUDEO sont dotées sur la face arrière d'un commutateur qui permet de configurer l'enceinte acoustique suivant sa fonction. Toutes les enceintes peuvent fonctionner à basse ou haute impédance, et, dans ce dernier cas, à 4 puissances différentes. Simple, rapide et multifonction.
• Fiabilité et qualité. Par-dessus tout, AUDEO est une enceinte acoustique d'une qualité de reproduction sonore surprenante pour sa taille. Y contribuent son design élégant et le soin apporté à la sélection de ses composants.
• Enceinte adaptée aux installations en extérieur : indice de protection IP54.

4. CABLAGE

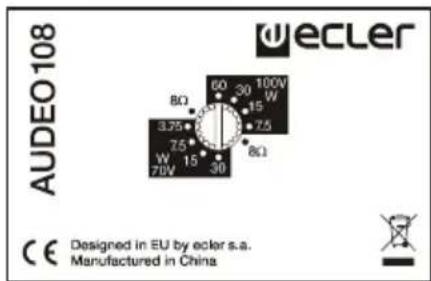

Les enceintes AUDEO108 peuvent fonctionner à haute ou basse impédance. Pour cela, elles disposent sur leur panneau arrière d'un commutateur à 5 positions qui permet de sélectionner leur mode de fonctionnement. Les 4 premières permettent au système de fonctionner à haute impédance et la cinquième à basse impédance. (*)

Les 4 positions du sélecteur de puissance pour une ligne de 100 V permettent de configurer la puissance de fonctionnement maximale de chaque unité. Ainsi, dans les endroits où un faible niveau sonore est souhaité, on utilise les positions inférieures 7,5 à 15 W, tandis que, dans les endroits où il est souhaité un niveau sonore supérieur, on utilise les positions supérieures 30 ou 60 W.

Remarque : si vous utilisez le haut-parleur dans des installations à 70V, les puissances correspondant à la position de 100V sont réduites à la moitié de celles indiquées sur le commutateur et, dans le cas d'installations à 50V, à un quart.

La cinquième position correspond à un fonctionnement à basse impédance (8 Ω) et à une puissance maximale de 100 W. Si cette configuration est adoptée, il faut prendre en compte les limites de l'amplificateur si l'on souhaite connecter différents haut-parleurs à sa sortie, en particulier si l'impédance de l'ensemble descend en-dessous de 4Ω. De même, il est important que le câble de connexion qui relie les sorties de l'amplificateur et les haut-parleurs soit de bonne qualité et le plus court possible, surtout si les distances à couvrir sont grandes et l'impédance des haut-parleurs faible.

(*) Remarque : Le système de distribution des haut-parleurs sur la ligne de 100V/70V vient historiquement de la contrainte technique de combiner des haut-parleurs de différentes impédances et/ou puissances sur une même ligne ou un même canal d'amplification, tout cela sans avoir besoin de se préoccuper de l'impédance totale de l'ensemble. De plus, cette solution permet d'utiliser, avec une perte de puissance minimale, des morceaux de câbles longs et d'une section sensiblement inférieure à celle utilisée habituellement dans les installations à faible impédance.

ATTENTION :

Les AUDEO108 sont fournies d'origine avec le commutateur sur la position 100V/60W. Si vous branchez accidentellement le système sur un amplificateur à faible impédance, cela n'endommagera pas le haut-parleur, mais il fonctionnera très en-dessous de ses capacités. Si vous branchez accidentellement le haut-parleur à un réseau de 100 V en position 8 Ω, vous risquez de l'endommager sérieusement.

5. POSITIONNEMENT ET MONTAGE

Respectez les règles générales suivantes:

- Installez toujours les enceintes sur des surfaces solides et stables.

- Pour une bonne reproduction sonore, il ne doit pas y avoir d'obstacle entre l'enceinte et le public.

- Bien que les enceintes puissent fonctionner en extérieur, elles ne doivent pas être directement soumises aux agents climatiques comme le soleil ou la pluie.

- Adaptez les niveaux de pression sonore aux besoins de diffusion. Malgré leur taille réduite, les AUDEO ont un rendement bien supérieur à celui d'enceintes domestiques.

Dans l'emballage de l'AUDEO se trouve tout le nécessaire pour effectuer l'installation des enceintes:

- Deux supports articulés de montage mural (un par enceinte).

- Six vis et six chevilles murales de 6 mm (trois par enceinte).

- Une clé Allen M5.

- Deux élingues de sécurité métalliques en cas de chute éventuelle (une par enceinte).

• Deux borniers vissables (un par enceinte).

- Un mode d'emploi.

- Deux copies de garantie (une par enceinte).

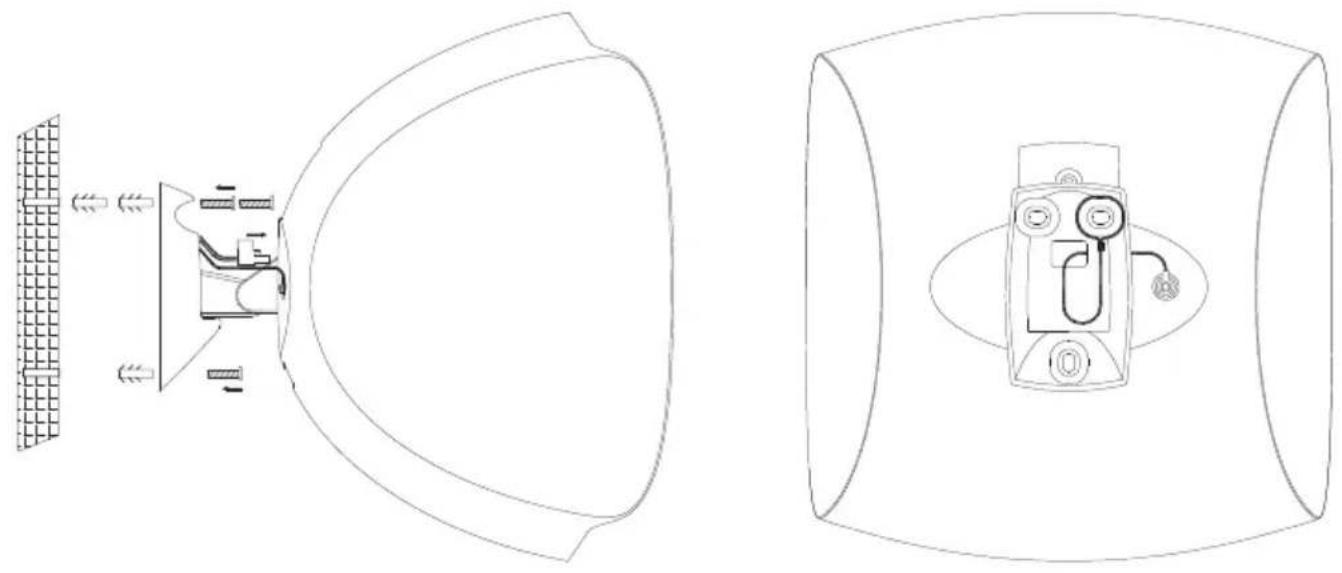

Procédure d'installation au mur :

1. Percez trois trous de 6 mm dans le mur correspondant à l'emplacement des orifices du support.

2. Insérez-y trois chevilles murales de 6 mm.

3. Fixez l'élingue de sécurité à l'arrière du support (comme indiqué sur le diagramme).

4. Installez le support à son emplacement en faisant passer au préalable l'élingue et le câble du haut-parleur dans l'orifice carré du support. Insérez et serrez les vis fournies et fixez fermement le support au mur.

5. Branchez le câble du haut-parleur sur le connecteur de la partie arrière de l'enceinte à l'aide du bornier vissable fourni. Veillez à la polarité correcte des extrémités et à ce que le câble passe bien par l'orifice carré du support.

6. Placez l'enceinte en position finale en la faisant glisser verticalement jusqu'en bas, de telle sorte que le rail de sa face arrière s'encastre dans celui du support.

7. Fixez l'élingue de sécurité à la partie arrière de l'enceinte acoustique, afin d'éviter toute chute accidentelle risquant d'entraîner d'éventuels dommages matériels et lésions corporelles.

8. Orientez l'enceinte dans la position souhaitée sur les axes vertical et horizontal. Serrez les vis Allen du support pour maintenir l'enceinte en position sur les deux axes.

9. Réglez le sélecteur de puissance sur la position souhaitée.

10. Cachez le restant de lélingue et du câble (quelques centimètres) dans le creux du support.
