SCHTB200 - Barre de son PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Barre de son
Puissance de sortie	80 W
Nombre de canaux	2.1 canaux
Connectivité	Bluetooth, HDMI ARC, entrée optique
Dimensions de la barre de son	70 cm x 8,5 cm x 10 cm
Poids	2,5 kg
Fonctionnalités supplémentaires	Mode nuit, égaliseur audio, télécommande incluse
Utilisation	Idéale pour les téléviseurs, jeux vidéo et musique
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie
Informations générales	Compatible avec la plupart des téléviseurs, installation facile

FOIRE AUX QUESTIONS - SCHTB200 PANASONIC

Comment connecter ma barre de son PANASONIC SCHTB200 à ma télévision ?

Vous pouvez connecter votre barre de son à votre télévision via un câble HDMI ARC ou un câble optique. Assurez-vous que la télévision et la barre de son sont allumées, puis sélectionnez la bonne entrée sur la barre de son.

Pourquoi le son de ma barre de son ne fonctionne-t-il pas ?

Vérifiez que la barre de son est correctement connectée à la source audio et que le volume n'est pas réglé sur zéro. Assurez-vous également que la bonne entrée est sélectionnée sur la barre de son.

Comment régler les paramètres de son sur ma barre de son ?

Vous pouvez ajuster les paramètres de son en utilisant la télécommande de la barre de son. Appuyez sur le bouton 'Sound' pour accéder aux options d'égaliseur et ajuster les basses, les aigus et d'autres paramètres.

Ma barre de son PANASONIC SCHTB200 ne s'allume pas, que faire ?

Vérifiez que la barre de son est correctement branchée à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise pour voir si le problème persiste.

Comment mettre à jour le firmware de ma barre de son ?

Pour mettre à jour le firmware, connectez votre barre de son à Internet via Wi-Fi ou Ethernet. Accédez aux paramètres de la barre de son à l'aide de la télécommande et recherchez l'option de mise à jour du firmware.

Est-il possible d'utiliser ma barre de son avec un système audio multiroom ?

Oui, la barre de son PANASONIC SCHTB200 peut être intégrée dans un système audio multiroom compatible. Assurez-vous que tous les appareils sont connectés au même réseau Wi-Fi et suivez les instructions de votre application audio.

Comment réinitialiser ma barre de son aux paramètres d'usine ?

Pour réinitialiser la barre de son, maintenez enfoncé le bouton 'Power' pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne et se rallume. Cela rétablira les paramètres d'usine de l'appareil.

La connexion Bluetooth de ma barre de son ne fonctionne pas, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que la barre de son est en mode de couplage. Si elle ne se connecte toujours pas, essayez de supprimer la barre de son de la liste des appareils appariés sur votre appareil et recommencez le processus de couplage.

Quel type de télécommande est compatible avec la barre de son PANASONIC SCHTB200 ?

La barre de son PANASONIC SCHTB200 est livrée avec sa propre télécommande. Vous pouvez également utiliser une télécommande universelle compatible, à condition qu'elle soit programmée pour fonctionner avec des appareils audio.

MODE D'EMPLOI SCHTB200 PANASONIC

Cette illustration montre le SC-HTB250.

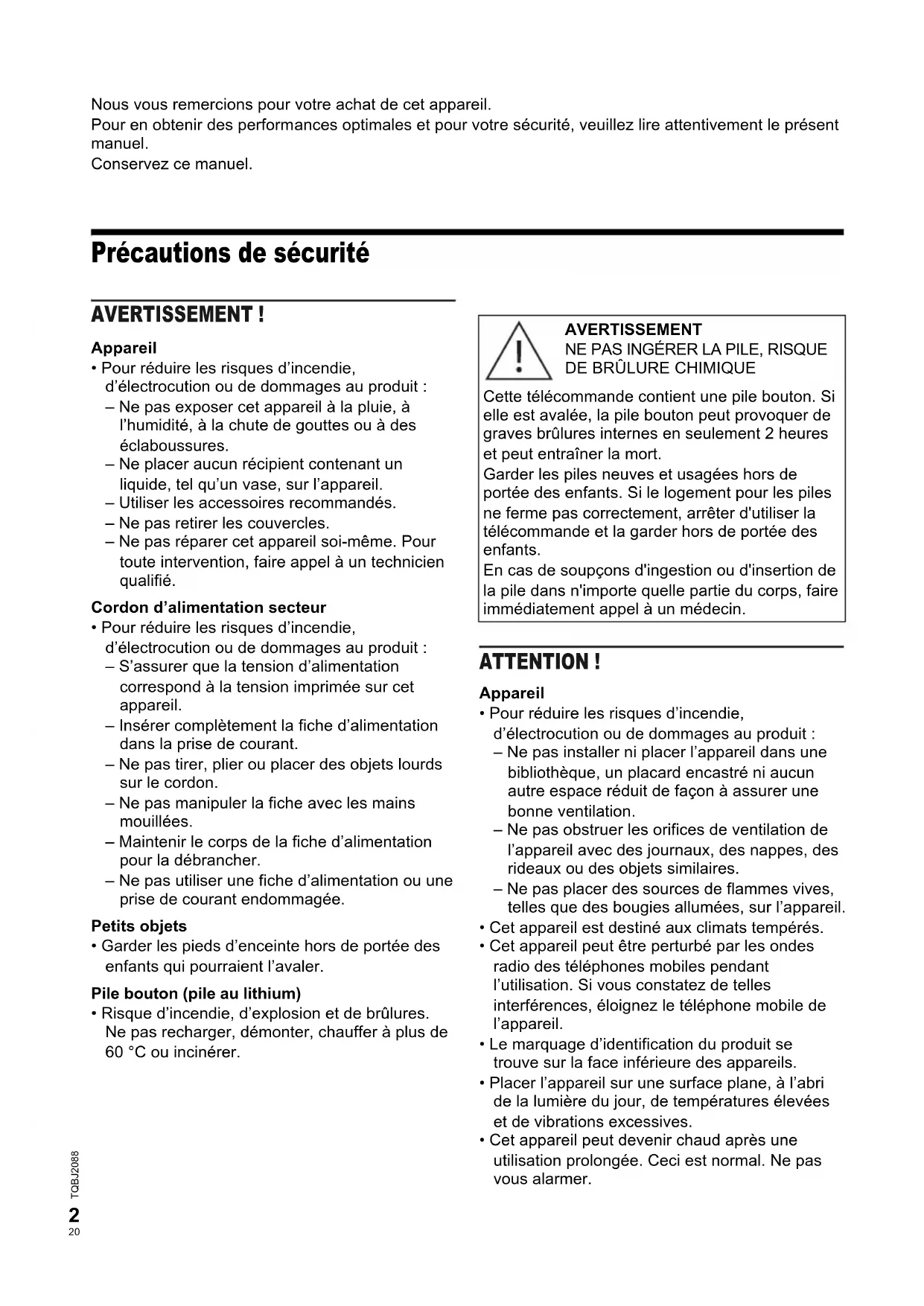

Nous vous remercions pour votre achat de cet apparéil.

Pour en obtenir des performances optimes et pour votre sécurité, veuillez dire attentivement le present manuel.

Conservez ce manuel.

Précautions de sécurité

AVERTISSEMENT!

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas exposer cet apparéil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer aucun récipient contenant un liquide, tel qu'un vase, sur l'appareil.
• Utiliser les accessoires recommends.
• Ne pas retarder les couvercles.
• Ne pas réparer cet apparéil soi-même. Pour toute intervention, faire appel à un technicien qualifié.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• S'assurer que la tension d'alimentation correspond à la tension imprimée sur cet apparéil.
• Insérer complètement la fiche d'alimentation dans la prise de courant.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne pas manipuler la fiche avec les mains mouillées.
• Maintainir le corps de la fiche d'alimentation pour la débrancher.
• Ne pas utiliser une fiche d'alimentation ou une prise de courant endommagée.

Petits objects

Garder les pieds d'enceinte hors de portée des enfants qui pourrait l'avaler.

Pile bouton (pile au lithium)

• Risque d'incendie, d'explosion et de brûlures.
  Ne pas recharger, démonter,CHAuffer à plus de 60^ ou incinérer.

AVERTISSEMENT

NE PAS INGÉRER LA PILE, RISQUE DE BRULURE CHIMIQUE

Cette telecommande contient une pile bouton. Si elle est avalée, la pile bouton peut provoquer de graves brûlures internes en seulement 2 heures et peut entraîner la mort.

Garder les piles neuves et usagées hors de portée des enfants. Si le logement pour les piles ne ferme pas correctement, arrêter d'utiliser la télécommande et la garder hors de portée des enfants.

En cas de soupçons d'ingestion ou d'insertion de la pile dans n'importe qu'elle partie du corps, faire immédiatement appel à un médecin.

ATTENTION!

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au

• Ne pas installer ni placer l'appareil dans une bibliothèque, un placard encastré ni:aucun autre espace réduit de façon à assurer une bonne ventilation.

• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des ridesaux ou des objets similaires.

• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.

• Cet apparéil est destiné aux climats tempérés.

• Cet apparéil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatEZ de telles interférences, éloignez le téléphone mobile de l' apparéil.
• Le marquage d'identification du produit se trouve sur la face inférieure des appareils.
• Placer l'appareil sur une surface plane, à l'abri de la lumière du jour, de températures élevées et de vibrations excessives.
• Cet apparéil peut devenir chaud après une utilisation prolongée. Ceci est normal. Ne pas vous alarmer.

Cordon d'alimentation secteur

• La fiche d'alimentation est ce qui permet de déconnecter l'appareil. Installer cet apparéil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

Pile bouton (pile au lithium)

• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommendé par le fabricant.
• Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un vehicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Insérer avec les pôles alignés.
• Retirez la pile si vous n'utilise pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et nombre.

Les pictogrammes apposés sur ce produit (y compris les accessoires) ont les significations suivantes :

CA

Équipement de Classe II (Le produit est fabriqué avec une double isolation.)

ACTIVÉ

Veille

C

Déclaration de Conformité (DoC)

Par les générantes, « Panasonic Corporation » déclare que ce produit est conformes aux critères essentiels et autres dispositions applicables de la Directive 2014/53/UE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive RE sur notre serveur DoC: http://www.ptc.panasonic.eu

Pour contacter un Representant Autorisé:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Allemagne

Type de connexion à distance	Bande de fréquence	Puisance maximum (dBm PIRE)
Bluetooth®	2402 – 2480 MHz	4 dBm
Système sans fil 2,4 GHz	2404 – 2476 MHz	7 dBm

Table des matieres

Précautions de sécurité 2

Éléments fournis 4

Rérérences 5

Placement 5

Présentation des commandes 7

Raccordements 9

Commandedesbase. 12

Opérations avances. 12

HDMI CEC. 14

Guide de dépannage 14

Eclairage des voyants 17

Specifications. 18

Entretien de I'appareil 19

Éléments fournis

Ce système

1 Appareil principal (enceinte)

HTB254:SU-HTB254
HTB250:SU-HTB250
HTB200: SC-HTB200

HTB254 HTB250

1 Subwoofer actif (SB-HWA250)

Accessoires

Vérifier que tous les accessoires fournis sont prênts.

1 Cordon d'alimentation secteur

1 Telecommande (avec une pile)

HTB254 HTB250

(N2QAYC000126)

HTB200

(N2QAYC000123)

HTB254 HTB250

4 Pieds d'enceinte (pour subwoofer actif)

Références

À propos de Bluetooth®

Panasonic décline toute responsabilité en cas deompromise de données et/ou d'informations au cours d'une transmission sans fil.

Bande de fréquence

• Ce système utilise la bande fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.

• Les actions ci-dessous sont passibles d'une peine dans certains pays :

• Demontage ou modification de l'appareil.

• Suppression des indications de Specification.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les périphériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périhériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les specifications et les réglages d'un périphérique, ce dernier peut ne pas réussir à se connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périhérique Bluetooth®.

Ported utilisation

• Utiliser ce périphérique à une portée maximale de 10m .
• La portée peut décroître en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres apparéils

• Ce système peut ne pas fonctionner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir à cause des interférences des ondes radio si cet apparéil est installé trop après dispositifs Bluetooth ou de dispositifs utilisant la bande 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station d'émission ou autre se trouvant àproximé sont tropuisantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximé d'un apparéil ou dans un environnement sensible aux perturbations radioélectriques (exemple : aéroports, hopitaux, laboratoires, etc.).

Licences

Dolby, Dolby Audio et le symbole du double-D sont des marques de commerce de Dolby Laboratories.

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, et DTS et le symbole lorsqu'ils apparaisent ensemble, sont des marques déposées, et DTS Digital Surround est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés.

Les termes HDMI et High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Le nom de la marque Bluetooth® ainsi que les logos sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectue sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

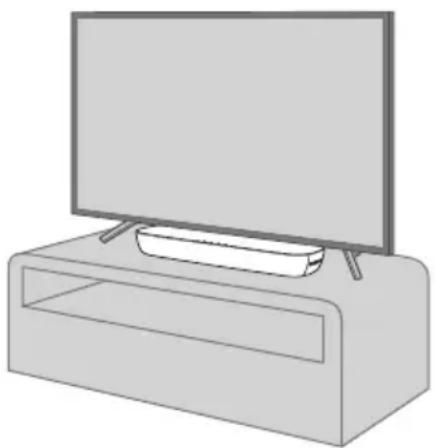

Placement

Placer l'appareil principal dans un meuble ou sur une table.

Si l'appareil principal est placé devant le téléviseur

L'appareil principal peut obstruer ou interférer avec les divers capteurs du téléviseur et de l'émetteur 3D Eyewear d'un téléviseur compatible 3D. En cas d'interférences, laisser davantage de distance entre l'appareil principal et le téléviseur. Si le téléviseur ne fonctionne toujours pas correctement, essayer de l'utiliser dans un meuble.

Positionnement du subwoofer actif

HTB254 HTB250

Le subwoofer peut être positionné verticalément ou horizontallement.

Coller les pieds d'enceinte fournis sur le subwoofer en fonction du positionnement choisi.

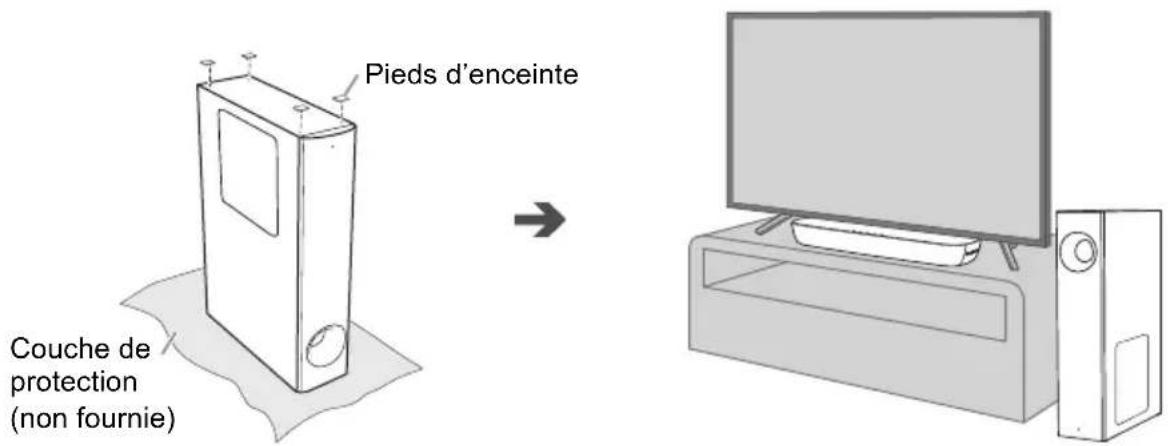

Positionnemert vertical

Pour plus de stabilité et pour éviter toute blessure, lorsque le subwoofer est positionné verticalément,

• Ne pas empiler d'objets sur le subwoofer.
• Ne pas laisser les enfants monter sur le subwoofer.
  Faire attention en cas de proximite de bebés ou d'enfants.

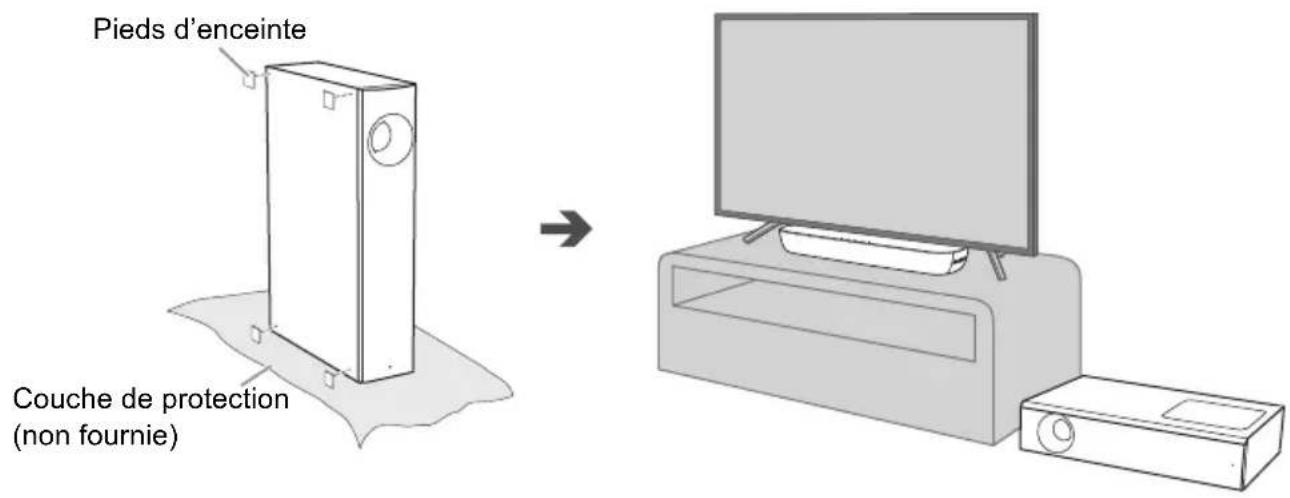

Positionnemment horizontal

Remarque:

• Placer le système sur une surface plane en toute sécurité.
• Ne pas installer l'appareil dans un meuble en métal.
• Placer le subwoofer actif dans un rayon de quelques mêtres autour de l'appareil principal.
  L'effet peut varier en fonction de l'emplacement du subwoofer actif. Le fait de placer le subwoofer actif trop pres des murs et des angles peut aboutir a un excès de basses. Couvrir les murs et les fenêtes avec des rideaux écais.

Pour obtenir un effet optimal, il est possible de déplacer le subwoofer actif ou d'ajuster le niveau du subwoofer (⇒ 12).

• Eloigner les autres apparciels électroniques à bande de fréquence 2,4 GHz tels que routeurs sans fil, téléphone sans fil, etc. d'au moins 2 m de ce système pour éviter les interférences electromagnétiques.
• Si des couleurs anormales apparaissent sur le téléviseur, l'eteindre pendant 30 minutes. Si la démagnetisation du téléviseur ne corige pas le problème, augmenter la distance entre cet apparéil et le téléviseur.
• Eloigner les objets magnétiques. Les cartes magnétiques, les montres etc. peuvent être endommagées si elles sont posées trop pres de l'appareil.

Présentation des commandes

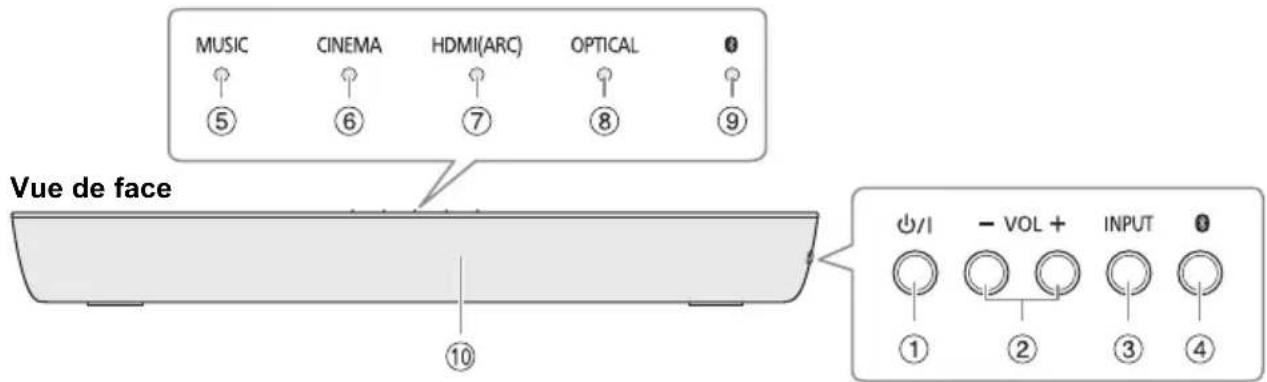

Appareil principal

Vue arriere

①Interrupteur de veille/marche [0/1]

Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant.

②Ajuster le niveau de volume ( 12)
③ Sélectionner la source d'entrée

④ Sélectionner le périphérique Bluetooth en tant que source

Appuyer et maintainir [Pour demarrer l'appairage Bluetooth®.

⑤ Voyant MUSIC
⑥ VoyantCINEMA
⑦ VoyantHDMI(ARC)
⑧ Voyant OPTICAL
9Voyant (Bluetooth)

⑩ Capteur de la telecommande

Distance: Dans le rayon de 7 m environ

Angle: Environ 20^ de haut en bas, 30^ a gauche et a droite

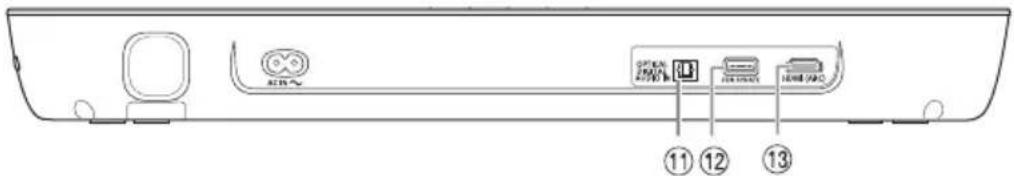

① Borne OPTICAL DIGITAL AUDIO IN
12 Port USB (pour mise à jour logicielle) ( 19)
13Borne HDMI (ARC) (compatible ARC)

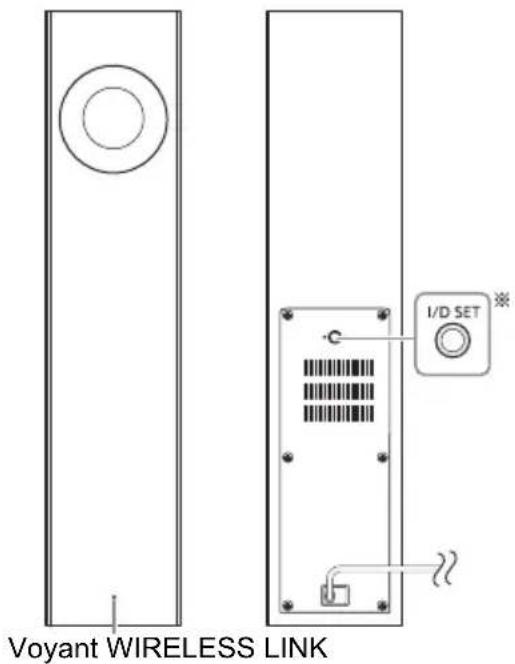

Subwoofer actif

HTB254 HTB250

Vue de face Vue arrirée

※ La touche I/D SET n'est utilisée que lorsque l'appareil principal n'est pas apparaie avec le subwoofer actif.

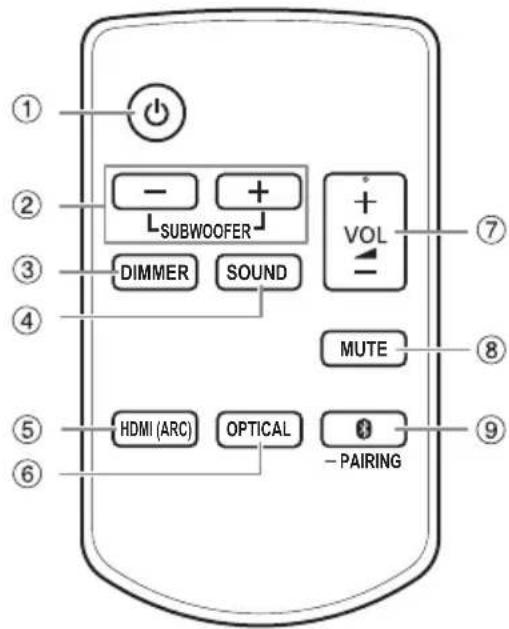

Telecommande

HTB254 HTB250

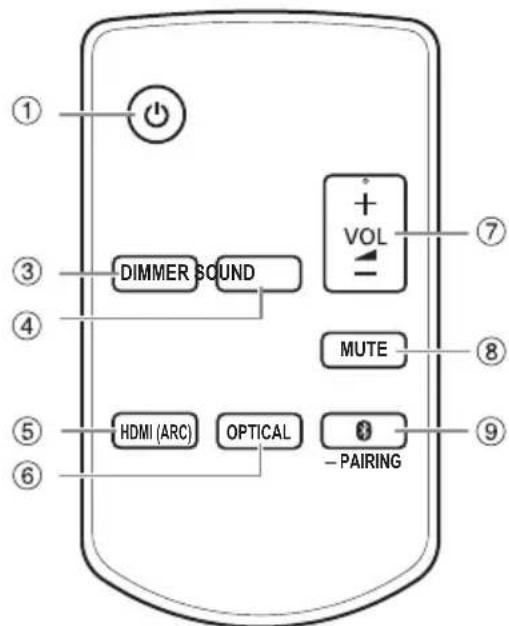

HTB200

① Pour eteindre ou allumer l'appareil principal
②HTB254 HTB250
Ajuster le niveau du subwoofer ( 12)
③ Attenuer les voyants sur l'appareil principal
④ Sélectionner le mode sonore ( 12)
⑤ Sélectionner le périhérique HDMI (ARC) en tant que source
⑥ Sélectionner le pérophérique optique en tant que source
⑦ Ajuster le niveau de volume ( 12)
⑧ Désactiver le son ( 12)

⑨ Selectionner le péripérisque Bluetooth en tant que source

Appuyer et maintainir [AIRING] pour démarrer l'appairage Bluetooth.

Preparation de la télécommande

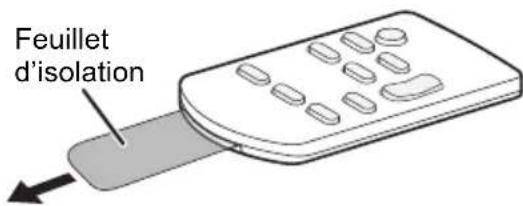

Avant la toute première utilisation

Retirer le feuillet d'iso1ation.

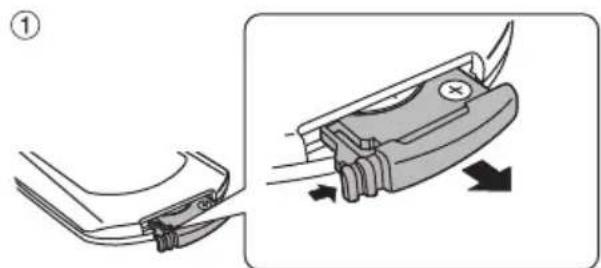

Remplacement de la pile

Remplacer par une pile neuve (pile au lithium CR2025).

Insérer une nouvelle pile avec la face (+) orientée vers le haut.

Raccordements

Eteindre tous les équipements avant le raccordement.

Les composants et les cables sont vendus séparément.

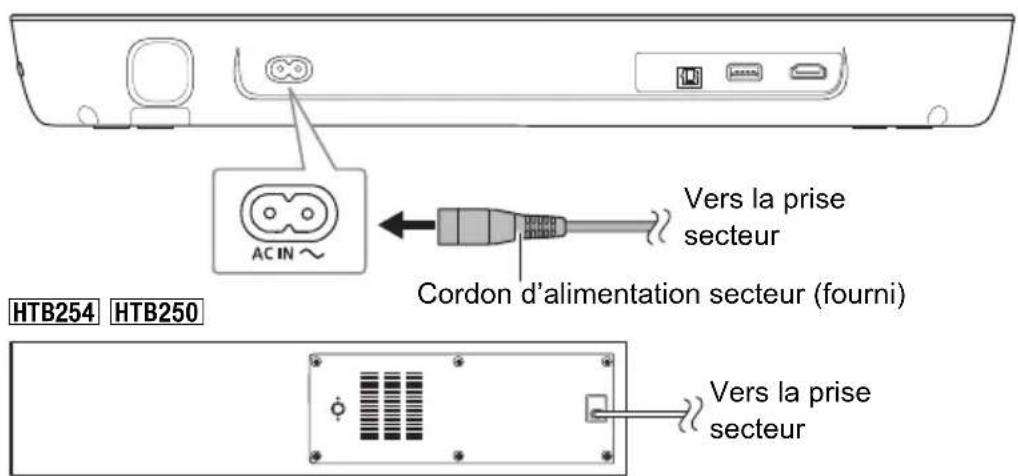

Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont ete effectués.

Connexion du téléviseur

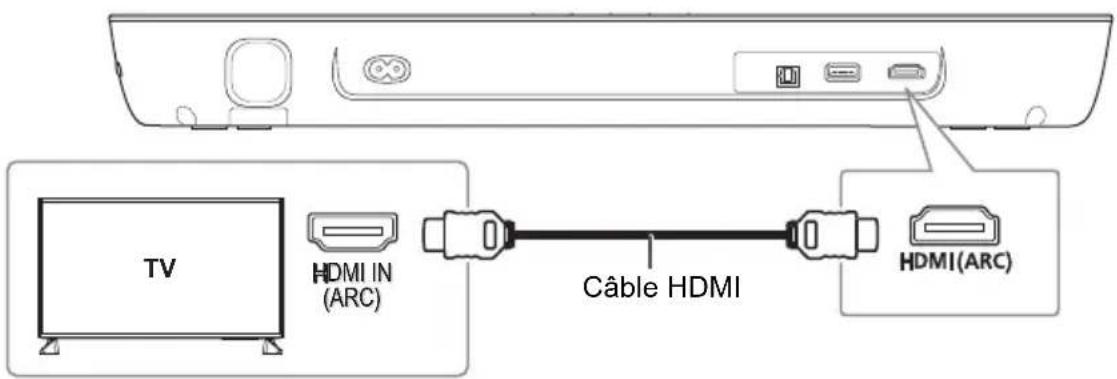

Connector un téléviseur compatible ARC

Connector la borne compatible ARC du téléviseur à un cable HDMI haute vitesse compatible ARC.

ARC (Canal de retour audio)

L'ARC est une fonction HDMI qui vous permet de profiter du son et des images du téléviseur avec un seul cable HDMI, le cable audio numérique optique qui est habituellement nécessaire pour entendre le son du téléviseur ne l'est plus.

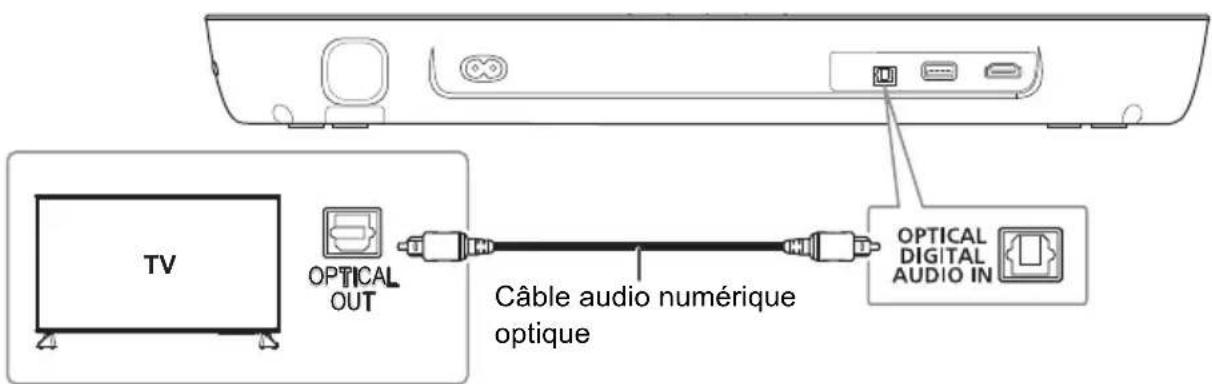

Connector un téléviseur non compatible ARC

Lors du raccordement du cable audio numérique optique, respecter l'orientation et insérer correctement l'embout dans la borne.

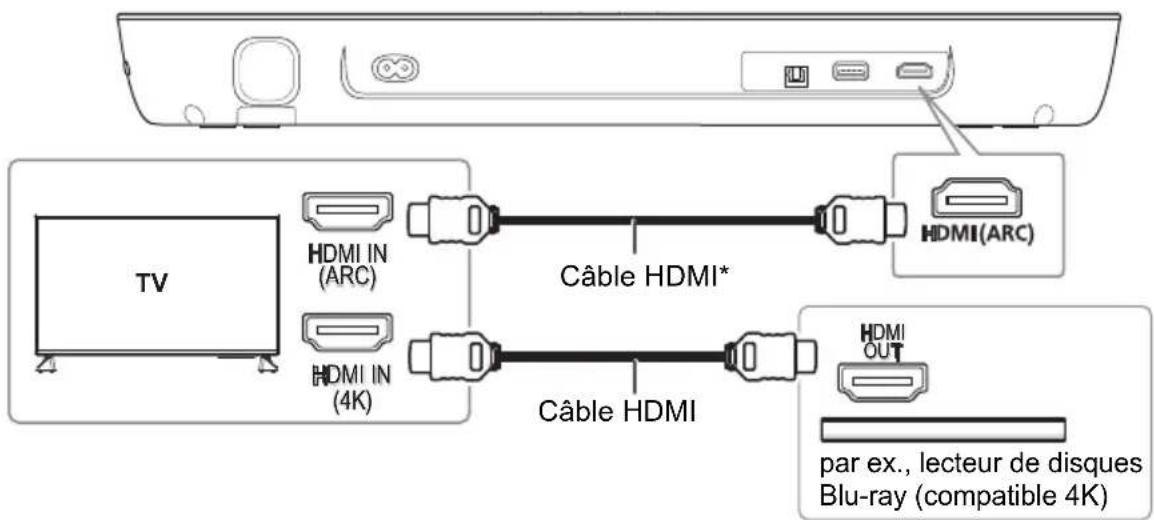

Connexion à un téléviseur Ultra HD 4K

L'appareil ne peut pas envoyer le signal video 4K d'un matériel compatible 4K à un téléviseur Ultra HD 4K. Toutefois, il est possible de connecter le système à un téléviseur Ultra HD 4K pour profiter du contenu 4K.

• S'assurer de brancher le cable HDMI aux bornes compatibles ARC.

Remarque:

• Se référer au mode d'emploi du téléviseur Ultra HD 4K (VIERA) et du matériel compatible 4K/60p pour la configuration et pour la lecture du contenu 4K.
  Pour profiter de la sortie multicanal de cet apparéel, régler la sortie audio de l'autre matériel sur Bitstream.
  L'entrée du signal audio dans cet appeareil peut aller jusqu'à 5.1 canaux.

Raccordement du cordon d'alimentation secteur

Economie d'énergie

L'appareil consomme une petite quantité d'électricité quand il est en mode veille. Débrancher l'alimentation si vous n'utilise pas l'appareil.

L'appareil principal bascule automatique en mode de veille si aucun signal n'est émis et si aucune opération n'est effectuee pendant environ 20 minutes. Se referrer à la page 13 « Mise hors tension automatique » pour désactiver cette fonction.

Remarque:

Le subwoofer actif est en mode de veille quand le cordon d'alimentation secteur est raccordé. Le circuit primaire de l'appareil est « sous tension » tant que le cordon d'alimentation CA reste branché à une prise électrique.

Connexion Bluetooth®

Vous pouvez connecter et dire un périphérique audio sans fil via Bluetooth®.

Preparation

• Mettre l'appareil principal sous tension.
• Activer la fonction Bluetooth® du périphérique et rapprocher le périphérique du système.
• Lire les instructions de fonctionnement du périphérique pour des détails.

Appairage d'un périhérique

Preparation

Si cet apparéil est connecté à un périphérique Bluetooth®, le déconnecter (⇒ droite).

1 Appuyer sur [-BAIRING].

Si levoyant « clignote rapidement,passer à l'etape 3.

2 Maintenir la touche [BAIRING] jusqu'à ce que levoyant « clignoterapidement.

Si levoyant « clignote lentement, repeter cette etape.

3 Sélectionner « SC-HTB254»,

« SC-HTB250 » ou « SC-HTB200 » dans le menu Bluetooth® du périphérique.

L'adresse MAC (par ex. 6C:5A:B5:B3:1D:0F) peut être affichée avant « SC-HTB254 », « SC-HTB250 » ou « SC-HTB200».

Si le système demande un code d'accès, saisir « 0000 » ou « 1234 »

Une fois le périphérique Bluetooth® raccordé, le voyant « « arrêté de clignoter et s'allume.

Remarque:

Vou puez appairer jusqu'à 8 périhériques avec ce système. Si un 9ème périhérique est appaire, le périhérique resté le plus longtemps inutilisé est remplaced.

Connexion d'un périphérique apparié

Preparation

Si cet apparéil est connecté à un périphérique Bluetooth®, le déconnecter (⇒ droite).

1 Appuyer sur [-BAIRING].
2 Sélectionner « SC-HTB254 », « SC-HTB250 » ou « SC-HTB200 » dans le menu Bluetooth® du périphérique.

Déconnexion d'un périhérique

Maintenir la touche [PAIRING] jusqu'à ce que levoyant « »clignote lentement.

Remarque:

• Ce système ne peut se connecter qu'a un seul périphérique à la fois.
• Si la source « » est sélectionnée, cet appeareil essaire automatiquement de se connecter au dernier périphérique connecté.
• Le périphérique Bluetooth se déconnecte si vous sélectionnez une autre source.

Connexion sans fil au subwoofer actif

HTB254 HTB250

Preparation

Mettre l'appareil principal sous tension.

Vérifier que la liaison sans fil est activée.

Voyant WIRELESS LINK

Allumé: La liaison sans fil est activée.

Éteint : La liaison sans fil n'est pas activée.

Clignotant: Le subwoofer actif tente d'activer la liaison sans fil avec l'appareil principal.

Remarque:

• La liaison sans fil est activée lorsque l'appareil principal et le subwoofer actif sont tous les deux sous tension.
• La touche I/D SET n'est utilisée que lorsque l'appareil principal n'est pas apparié avec le subwoofer actif. (⇒ 16)

Commandes de base

Preparation

Allumer le télévisuer et/ou le périphérique connecté.

1 Appuyer sur [U] pour allumer l'appareil.
2 Sélectionner la source d'entrée.

HDMI: Appuyer sur la touche [HDMI (ARC)] de la télécommande ou [INPUT] de l'appareil principal.

OPTICAL: Appuyer sur la touche [OPTICAL] de la télécommande ou [INPUT] de l'appareil principal.

Bluetooth®: Appuyer sur la touche

[AIRING] de la

telecommande ou [Bde

I'appareil principal.

3 Appuyer sur [+VOL - ] pour ajuster le volume de I'appareil.

Plage de volume: 0 à 100

Les voyants défilent à chaque réglage du volume et arrêtent de clignoter lorsque le niveau minimal ou maximal est atteint.

MUSIC CINEMA HDMI(ARC) OPTICAL

Si la source selectionnee est «

Selectionner cet apparéil en tant qu'enceinte de sortie depuis le menu du périphérique Bluetooth® connecté.

Si la source seLECTIONnée est « OPTICAL »

Sur le téléviseur et le périphérique connecté, selectionner l'entrée du téléviseur pour ce système et lancer la lecture sur le périphérique connecté.

Pour selectionner le mode sonore

Appuyer sur [SOUND].

Mode sonore Voyant
Standard Particulériquement adapté au théâtre et aux spectacles.	MUSIC CINEMA
Musique Renforce le son des instruments de musiques et des chansons.	MUSIC CINEMA
Cinéma (par défaut) Produit un son en trois dimensions unique pour les films.	MUSIC CINEMA

Désactiver le son

Appuyer sur [MUTE].

Tous les voyants clignotent simultanément.

Pour annuler, appuyer à nouveau sur [MUTE] ou régler le volume.

Pour ajuster le niveau du subwoofer

HTB254 HTB250

Appuyer sur [SUBWOOFER +] ou

[SUBWOOFER -] pour régler le niveau.

Voyant Niveau	d'effets
MUSIC CINEMA HDMI(ARC) OPTICAL	4	Le plus élevé
MUSIC CINEMA HDMI(ARC) OPTICAL	3
MUSIC CINEMA HDMI(ARC) OPTICAL	2
MUSIC CINEMA HDMI(ARC) OPTICAL	1	Le plus faible

Opérations avances

Double audio

Définit le mode de canal audio préfééré lorsque deux modes audio sont reçus par ce système.

Maintenir la touche [MUTE] enforcée pendant au moins 4 secondes.

Mode audio	Voyant
Principal (par défaut)	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0
Secondaire	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0
Principal + Secondaire	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0

Remarque:

• Cet effet ne fonctionne que si la sortie audio du téléviseur ou du lecteur est régée sur « Bitstream » et si « Dolby Dual Mono » est disponible dans la source sonore.
• Levoyant dur réglage sélectionné clignote pendant 5 secondes puis quitter le mode de réglage.

Format audio

Vouspouvezvisualiserleformataudioencours.

Appuyer et maintainir la touche [SOUND] enfoncée pendant au moins 4 secondes.

Mode audio	Voyant
Dolby Digital	MUSIC CINEMA HDMI(ARC) OPTICAL			0
	0	0	0	0
DTS®	MUSIC CINEMA HDMI(ARC) OPTICAL			0
	0	0	0	0
PCM	MUSIC CINEMA HDMI(ARC) OPTICAL			0
	0	0	0	0

Remarque:

• Levoyant dur réglage sélectionné clignote pendant 5 secondes puis quitter le mode de réglage.
• Les voyants peuvent fonctionner différemment si l'appareil principal détecte un format audio non pris en charge provenant du téléviseur connecté.
• Cette fonction ne marche pas lorsqu'et seLECTIONné en tant que source.

Mise hors tension automatique

Cet apparéil s'éteint automatiquement en l'absence d'entrée audio et si vous ne l'utilise pas depuis environ 20 minutes.

Appuyer et maintainir la touche [HDMI (ARC)] enfoncée pendant au moins 4 secondes pour selectionner le mode.

Mode Voyant
Activé (par défaut)	MUSIC CINEMA HDMI(ARC) OPTICAL 0 -○- ● ● ● ●
Désaktivé	MUSIC CINEMA HDMI(ARC) OPTICAL 0 ● ● -○- ● ● ●

Remarque:

• Levoyant dur réglage sélectionné clignote pendant 5 secondes puis quitter le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.

Mise en veille Bluetooth®

Cette fonction vous permet de connecter un périphérique apparié Bluetooth® lorsque l'appareil principal est en mode veille.

Maintenir la touche [OPTICAL] enforcée pendant au moins 4 secondes.

Mode Voyant
Activé	MUSIC CINEMA HDMI(ARC) OPTICAL	0
	-○-	-○-
Désactivée (par défaut)	MUSIC CINEMA HDMI(ARC) OPTICAL	0
	-○-	-○-

Remarque:

• Levoyant dur réglage sélectionné clignotependant 5 secondes puis quitte le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.
• Si le cordon d'alimentation secteur est débranché, la fonction de veille Bluetooth® peut ne pas fonctionner. Effectuer à nouveau le réglage.

Limit de volume

Le volume est reglé sur 50 à la mise sous tension de l'appareil, même s'il était régle au-dessus de 50 à la mise hors tension.

Appuyer et maintainir la touche [DIMMER] enfoncée pendant au moins 4 secondes.

Mode Voyant
Activé (par défaut)	MUSIC CINEMA HDMI(ARC) OPTICAL	0
Désaktivé	MUSIC CINEMA HDMI(ARC) OPTICAL	0

Remarque:

• Levoyant dur réglage sélectionné clignotependant 5 secondes puis quitter le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.

HDMI CEC

Cet apparéil prend en charge la fonction « HDMI CEC » (Consumer Electronics Control). Voir les instructions de fonctionnement de l'équipement connecté pour plus de détails.

Preparation

Confirmer que la connexion HDMI a bien eté faite. ( 9,10)

Liaison de mise sous tension

Lorsque le téléviseur est activée, l'appareil principal s'active également automatiquement. (Cette fonction ne marche pas lorsque OPTICAL ou Bluetooth® est selectionné en tant que source.)

Liaison d'arrêt

Lorsque le téléviseur est eteint, l'appareil principal s'eteint egalement automatiquement. (Cette fonction ne marche pas lorsque OPTICAL ou Bluetooth® est selectionné en tant que source.)

Réglage du volume

Vous pouvez controler le réglage du volume de ce système à l'aide de la touche de volume ou de silence de la télécommande du téléviseur. Si les enceintes du téléviseur sont sélectionnées dans la fonction de selection des enceintes du téléviseur, les enceintes de l'appareil principal passent en mode silence. Le mode silence est annulé si les enceintes de l'appareil principal sont à nouveau sélectionnées.

Changement d'enceintes

Lorsque l'appareil principal est mis sous tension, ce système est automatiquement selectionné en tant qu'enceintes du téléviseur.
Lors de la mise hors tension de l'appareil principal les enceintes du téléviseur sont automatiquement activées.

Remarque:

L'opération ne peut pas etre garantie sur tous les équipements HDMI CEC.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur.

Problèmes courants

Pas d'alimentation

• Àprous avoir raccordé le cordon d'alimentation secteur,attendre environ 10 secondes avant demettre l'appareil principal sous tension.
• Debrancher le cordon d'alimentation secteur pendant 10 secondes avant de le rebrancher.
• Si l'appareil principal s'esteint immédiatement après sa mise sous tension, débrancher le cordon d'alimentation secteur et consulter votre revendeur.
• Si l'appareil principal ne se met pas sous tension à la mise sous tension du téléviseur (HDMI CEC),mettre l'appareil principal sous tension manuellement.

Aucune opération ne peut être faite avec la télécommande.

• Avant d'utiliser la télécommande pour la première fois,steroler le feuillet d'isolation. ( 8)
• Vérifier que la pile est bien installée. ( 8)
• La pile est faible. La remplacer par une pile neuve. ( 8)
• Définir à nouveau le code de la télécommande après avoir remplaced la pile. (⇒ 16)
  Utiliser la télécommande dans la bonne plage de fonctionnement. ( 7)

L'appareil passe automatiquement en mode veille.

• La fonction « Mise hors tension automatique » est activée.
  Le système passé automatiquement en mode de veille s'il n'y a aucune entrée de signal et si aucune opération n'est effectuee depuis environ 20 minutes. Se referer à la page 13 pour désactiver cette fonction.

Bluetooth®

L'appairage ne peut pas avoir lieu.

• Vérifier l'etat du périphérique Bluetooth®.
• Le péripérisque se trouve hors de la portée de communication de 10m . Rapprocher le péripérisque du système.

Le péripérisque ne peut pas être connecté.

L'appairage du périhérique n'a pas réussi. Refaites l'appairage.
L'appairage du périhérique a été remplaced. Refaites l'appairage.
- Cet apparéil est peut-être connecté à un périphérique différent. Déconnecter l'autre périphérique et essayer de le connecter à nouveau.
- Il se peut que le système rencontre un problème. Mettre le système hors tension et le rallumer ensuite.

Le périphérique est connecté, maisaucun son n'est émis à travers le système.

• Pour certaines péripériques Bluetooth® intégrés, vous doivent regardier manuellement la sortie audio sur « SC-HTB254», « SC-HTB250 » ou « SC-HTB200». Lire les instructions de fonctionnement du péripérisque pour des détails.

Le son depuis le périphérique est interrompu.

• Le périphérique seouve hors de la portée de communication de 10m . Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres périhériques utilisant la bande de fréquence 2,4 GHz (routeur sans fil, micro-ondes, téléphones sans fil, etc.) créé des interférences. Rapprocher le périhérique de l'appareil et l'éloigner des autres périhériques.

HDMI

Les opérations associées à HDMI CEC ne fonctionnent plus correctement.

• Vérifier les réglages sur les péripériques connectés.

• Activer la fonction HDMI CEC sur les périphériques connectés.

• Sélectionner ce système en tant qu'enceinte dans le menu HDMI CEC du téléviseur.

• En cas de modification des raccordements HDMI, après une panne d'électricité ou le retrait du cordon d'alimentation secteur, les opérations HDMI CEC peuvent ne pas fonctionner correctement.

• Allumer tous les périphériques raccordés au télévisueur par cable HDMI et allumer le télévisueur.

• Désactiver les paramètres HDMI CEC du téléviseur et les reactiver. Pour en savoir plus, se référer aux instructions de fonctionnement du téléviseur.
• Alors que l'appareil et le téléviseur sont raccordés par un cable HDMI, allumer le téléviseur, débrancher le cordon d'alimentation secteur de cet apparéil et le rebrancher.

Sonore

Pas de son

• Annuler le mode silence. ( 12)
• Vérifier les raccordements aux autres périphériques. ( 9,10)
• S'assurer que le signal audio reçu est compatible avec ce système.
• Si l'appareil est raccordé au téléviseur avec un cable HDMI seulement, vérifier que la borne HDMI du téléviseur est étiquetée « HDMI (ARC) ». Si ce n'est pas le cas, raccorder un cable audio numérique optique. ( 9,10)
• Vérifier les raccordements. Si les raccordements sont correctes, changer les câbles.
• Vérifier les réglages de sortie audio du périhérique connecté.

Le double audio ne peut pas etre commute de principal a secondaire.

• Si l'audio reçu du périphérique connecté n'est pas « Dolby Dual Mono » ou si le réglage de sortie n'est pas « Bitstream », le réglage ne peut pas être modifié depuis ce système. Modifier les réglages sur le périphérique connecté.

Le volume est réduit lorsqu'le système est mis sous tension.

La « Limité de volume » est active. (⇒ 13)
- Si le système est mis hors tension avec un volume sonore supérieur à 50, le volume sera automatiquement regle sur 50 lors de la mise sous tension du système. ( 13)

Le son est en retard sur l'image.

• Selon le téléviseur, lorsque le système est connecté par Bluetooth®, la sortie du son depuis ce système peut être en retard sur l'image du téléviseur. Raccorder ce système et le téléviseur à l'aide d'un cable HDMI/cable audio numérique optique. ( 9,10)

Levoyant de format audio ne correspond pas à la source de lecture.

• Si la source de lecture est Dolby Digital ou DTS®, régler la sortie audio de l'équipement connecté (par ex. TV, lecteur) sur Bitstream. Pour en savoir plus, se référer aux instructions de fonctionnement de l'équipement connecté.

Il n'y a pas de son.

L'appareil principal se met automatiquement hors tension.

(Lorsque l'appareil principal détecte un problème, une mesure de sécurité est activée et l'appareil principal passée automatiquement en mode de veille.)

• Il y a un problème avec l'amplificateur.
• Le volume est-il extrémement élevé?

Si oui, réduire le volume.

• Ce système est-il placé dans un lieu extrémement chaud ?

Si oui, déplacer ce système dans un lieu frais et attendre quelques instants avant d'essayer de le remettre sous tension.

Si le problème persiste, confirmer l'etat des voyants,mettre ce systeme hors tension, débrancher le cordond'alimentation secteur et consulter votre revendeur.

Veiller à bien noter l'état des voyageants et à donner l'information au revendeur.

Subwoofer actif

Pas d'alimentation.

• S'assurer que le cordon d'alimentation secteur du subwoofer actif est raccordé.

Après la mise sous tension du subwoofer, il se remet immédiatement sous tension.

• Débrancher le cordon d'alimentation secteur et consulter votre revendeur.

Aucun son émis par le subwoofer.

• Vérifier que le subwoofer actif est sous tension.
• Vérifier que levoyant WIRELESS LINK s'allume. ( 11)

Levoyant WIRELESS LINK ne s'allume pas.

• Il n'y a aucune liaison entre l'appareil principal et le subwoofer actif.
  Vérifier que l'appareil principal est sous tension.

• Le subwoofer actif et l'appareil principal ne sont pas correctement appairés. Essayer l'opération suivante. (Appairage sans fil)

① Mettre l'appareil principal sous tension.
② Maintainir la touche [I/D SET] enforcée pendant au moins 4 secondes.

Levoyant deliaison sans fil clignote.

③Appuyer de façon consécutive sur les touches [MUTE], [SOUND], [MUTE], [FAIRING]*.

• Dans les 3 secondes.

Les voyants « « OPTICAL » et « HDMI (ARC) » clignotent l'un après l'autre.

Lorsque l'appairage par liaison sans fil est reussie, les voyants « « OPTICAL » et « HDMI (ARC) » s'eteignent.

Si le problème persiste, consulter vous revendeur.

Code de la télécommande

Lorsque d'autres apparèils Panasonic répondent à la télécommande de ce système, changer le code de télécommande de ce système.

Preparation

Éteindre tous les autres produits Panasonic.
- Allumer cet apparieil.
- Pointez la télécommande vers le capteur de la télécommande de ce système.

Pour régler le code sur code 2

Appuyer et maintainir les touches PAIRING] et [SOUND] sur la telecommande enfoncées pendant au moins 4 secondes.

MUSIC CINEMA HDMI(ARC) OPTICAL

Pour régler le code sur code 1

Appuyer et maintainir les touches PAIRING] et [DIMMER] sur la telecommande enfoncées pendant au moins 4 secondes.

MUSIC CINEMA HDMI(ARC) OPTICAL

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialiser la mémoire :

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

Appuyer et maintainir la touche [ /1] de l'appareil principal enforcée pendant au moins 4 secondes.

Tous les voyants clignotent jusqu'à ce que le système redémarre.

Remarque:

Le code de télécommande sera de nouveau code 1 après réinitialisation de la mémoire, reférez-vous à « Code de la télécommande » pour savoir comment passer à code 2.

Éclairage des voyants

Les voyants indiquent l'etat de ce système. Les schémas des voyageurs ci-dessous apparaissent dans des conditions opérationnelles normales. Ils ne constituent pas l'indication d'un problème.

Voyant Description
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le réglage est actif(« Mise hors tension automatique », « Mise en veille Bluetooth® », « Limit de volume ») (⇒ 13)Lorsque le format audio est Dolby Digital. (⇒ 13)Lorsque le double audio est en principal. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le format audio est DTS ®. (⇒ 13)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le réglage est inactif(« Mise hors tension automatique », « Mise en veille Bluetooth® », « Limit de volume ») (⇒ 13)Lorsque le format audio est PCM. (⇒ 13)Lorsque le double audio est en secondaire. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Les voyants clignotent rapidement.Lorsque l'appareil principal est prét pour l'appairage. (⇒ 11)Levoyant clignote lentement.Lorsque l'appareil principal est en attente de connexion. (⇒ 11)Levoyant s'allume.Lorsque l'appareil principal est connecté à un périphériqueBluetooth®. (⇒ 11)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le double audio est en principal+secondaire. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 10 secondes.Lorsque la télécommande est réglée sur le code 2. (⇒ 16)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 10 secondes.Lorsque la télécommande est réglée sur le code 1. (⇒ 16)
MUSIC CINEMA HDMI(ARC) OPTICAL	Les voyants clignotent jusqu'à ce que le système redémarre.Lorsque l'appareil principal est réinitialisé. (⇒ 16)Les voyants clignotent en continu.Lorsque le son est en mode silence. (⇒ 12)Les voyants clignotent 10 fois.Lorsque le subwoofer actif ne parvient pas à se connecter. (⇒ 16)

Specifications

Section amplificateur

HTB254 HTB250

Puisssance de sortie RMS: Dolby Digital Mode

Canal avant 40 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal du subwoofer

40 W par canal (4 Ω), 100 Hz, distortion harmonique totale 10 %

Puisance total du mode RMS Dolby Digital 120 W

HTB200

Puisance de sortie RMS en mode stereo (les deux canaux entrainés)

Canal avant 40 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %

Puissance RMS totale en mode stéreo 80 W

Section bornes

Sortie HDMI (ARC)

Connecteur de sortie Type A (19 broches)

Entrée audio numérique

Entrée numérique optique Borne optique

Fréquence d'échantillonnage 32 kHz, 44,1 kHz, 48 kHz

Format audio LPCM, Dolby Digital, DTS Digital SurroundTM

Port USB Pour mise à jour logicielle

Section Bluetooth

Version Bluetooth 念 Ver.2.1 ^+ EDR

Classe Classe 2

Profils pris en charge A2DP

Fréquence de fonctionnement

Bande 2,4 GHz FH-SS

Bande de fréquence 2402 MHz à 2480 MHz

Distance de fonctionnement

Ligne visuelle de 10m

Puissance RF maximale 4 dBm

Codec pris en charge SBC

Section enceintes

Enceinte avant (integreee)

Plage complete

4 × 10 ~cm (Type cône) x 1/canaux

Subwoofer actif HTB254 HTB250

Woofer Type cone 14 cm x 1

Section sans fil

Module sans fil

Plage de fréquence 2404 MHz à 2476 MHz

Nb de canaux 38

Puissance de sortie RF 7 dBm (max.)

Données générales

Alimentation CA 220 V à 240 V, 50 Hz

Consommation

Subwoofer actif HTB254 HTB250 7,5 W

Subwoofer actif HTB254 HTB250 4,4 kg

Plage de température de fonctionnement

0^ à +40°C

Plage d'humidité de fonctionnement

20% à 80% HR (sans condensation)

Consommation en mode de veille (environ) Appareil principal

Lorsque la veille Bluetooth est désactivée 0,5 W

Lorsque la veille Bluetooth® est activée 2,0 W

Subwoofer actif HTB254 HTB250 0,5 W

Lorsque le sans fil est activé en mode de voille du réoscope.

2,0W

Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Mise au rebut des piles et des apparils
électriques usages
Uniquement pour l'Union Européenne et les
pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ces pictogrammes indiquent que les piles et apparèils électriques etlectroniques usages doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des apparciels usages, veuillez les porter à l'un des points de collecte prevus, conformement à la législation nationale en vigueur. En les eliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu' a protégger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie. Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (symbole du bas) :

Le pictogramme représentant une poubelle sur roues barree d'une croix est conforme à la reglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Entretien de l'appareil

Débrancher le cordon d'alimentation secteur avant l'entretien. Nettoyer ce système avec un chiffon doux et sec.

• En cas d'encrasement important, utiliser un chiffon humide fortement essoré pour retarder les saletés, puis secher avec un chiffon sec.
• Pour nettoyer les enceintes, utiliser un chiffon fin. Ne pas utiliser de mouchoirs ou autres matérielles (serviettes en papier, etc.) susceptibles de s'effrir. De petites particules pouraient se coincer dans le cache des enceintes.
• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon improugné d'un produit chimique, dire attentivement les instructions qui accompagnent le chiffon.

Mise au rebut ou transfert de ce système

Ce système peut conserver les informations de réglage de l'utilisateur dans l'appareil principal. En cas d'élimination de l'appareil principal par mise au rebut ou transfert, suivre la procédure de réinitialisation aux réglages d'usine afin d'effacer les réglages de l'utilisateur. (⇒ 16)
- L'histoire des opérations peut être enregistré dans la mémoire de l'appareil principal.

Mise à jour logicielle

Panasonic peut occasionnellement publier une mise à jour du logiciel de cet apparéil pour compléter ou améliorer une fonction. Ces mises à jour sont disponibles gratuitement. Pour en savoir plus, se référer au site Web suivant. http://panasonic.jp/support/global/cs/ (Ce site est en anglais uniquement.)
