Type de produit	Formateur de vélo d'intérieur
Marque	Toorx
Modèle	SRX700
Dimensions (L x l x H)	Environ 110 x 50 x 100 cm
Poids net	Environ 35 kg
Poids maximum utilisateur	120 kg
Alimentation	Piles (non incluses) pour console
Système de résistance	Résistance magnétique réglable par console
Fonctions de la console	Affichage du temps, distance, vitesse, calories, pulsations (capteur intégré)
Pédales	Pédales automatiques avec cale-pieds, filetage droit (R) et gauche (L)
Selle	Réglable en hauteur et horizontalement
Guidon	Réglable en hauteur, avec support de console
Stabilisateurs	Avant et arrière avec pieds réglables
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser de solvants. Vérifier régulièrement le serrage des boulons.
Sécurité	Utiliser sur une surface plane. Ne pas dépasser le poids maximal. Garder les enfants à distance. Arrêter l'appareil avant de descendre.
Pièces détachées et réparabilité	Disponibles auprès du fabricant (Garlando S.p.A). Les numéros de pièces sont indiqués dans la notice.
Informations générales	Conforme à la directive RoHS 2011/65/EU. Recyclage via filière DEEE. Fabriqué par Garlando S.p.A, Italie.

FOIRE AUX QUESTIONS - SRX700 Toorx

Comment assembler le stabilisateur arrière ?

Fixez le stabilisateur arrière (15) au cadre principal (16) avec deux rondelles plates (5) et les boulons M10x30 (3). Serrez fermement.

Comment régler la hauteur de la selle ?

Desserrez la molette de réglage (30) sous la selle, ajustez la hauteur en faisant glisser le montant de selle (12) dans le tube vertical (10), puis resserrez la molette.

Comment régler le guidon ?

Utilisez la goupille en L (24) pour déverrouiller, insérez le tube de réglage (17) à la hauteur souhaitée, puis verrouillez avec la goupille. Fixez ensuite le bloc guidon (18) avec les boulons hexagonaux (26).

Quelle est la différence entre les pédales gauche et droite ?

La pédale droite (R) se visse dans le sens horaire, la gauche (L) dans le sens antihoraire. Elles sont marquées 'L' et 'R' sur l'axe.

Comment connecter la console ?

Fixez la console (67) sur son support (18) avec deux boulons (68), puis branchez les connecteurs A1, A2, A3, A4 entre la console et le câblage du cadre.

Comment régler la résistance pendant l'entraînement ?

Après la mise sous tension de la console, utilisez les touches de la console pour augmenter ou diminuer la résistance magnétique.

Quel entretien régulier est nécessaire ?

Vérifiez périodiquement le serrage de tous les boulons. Nettoyez l'appareil avec un chiffon humide. Évitez les solvants.

Comment déplacer le vélo d'intérieur ?

Soulevez l'avant en tenant le guidon et basculez sur les roues du stabilisateur arrière (si présentes). Sinon, déplacez-le avec précaution en évitant de rayer le sol.

Que signifie le symbole poubelle barrée sur l'appareil ?

Il indique que l'appareil ne doit pas être jeté avec les ordures ménagères. Déposez-le dans un centre de recyclage DEEE pour respecter la réglementation européenne.

Où trouver les pièces de rechange ?

Contactez le fabricant Garlando S.p.A via le site www.toorx.it ou par email à [e-mail]. Référez-vous aux numéros de pièces dans la notice.

MODE D'EMPLOI SRX700 Toorx

A. Avant d'assembler assurez-vous que vous aurez assez d'espace autour de l'appareil.
B. Utilisez le present outillage pour l'assemblage.
C. Avant de procéder à l'assemblage, vérifie si toutes les pieces nécessaires sont disponibles (vous trouvrez ci-dessus un liste avec toutes les pieces détachées (numérotiées) composant cet article.

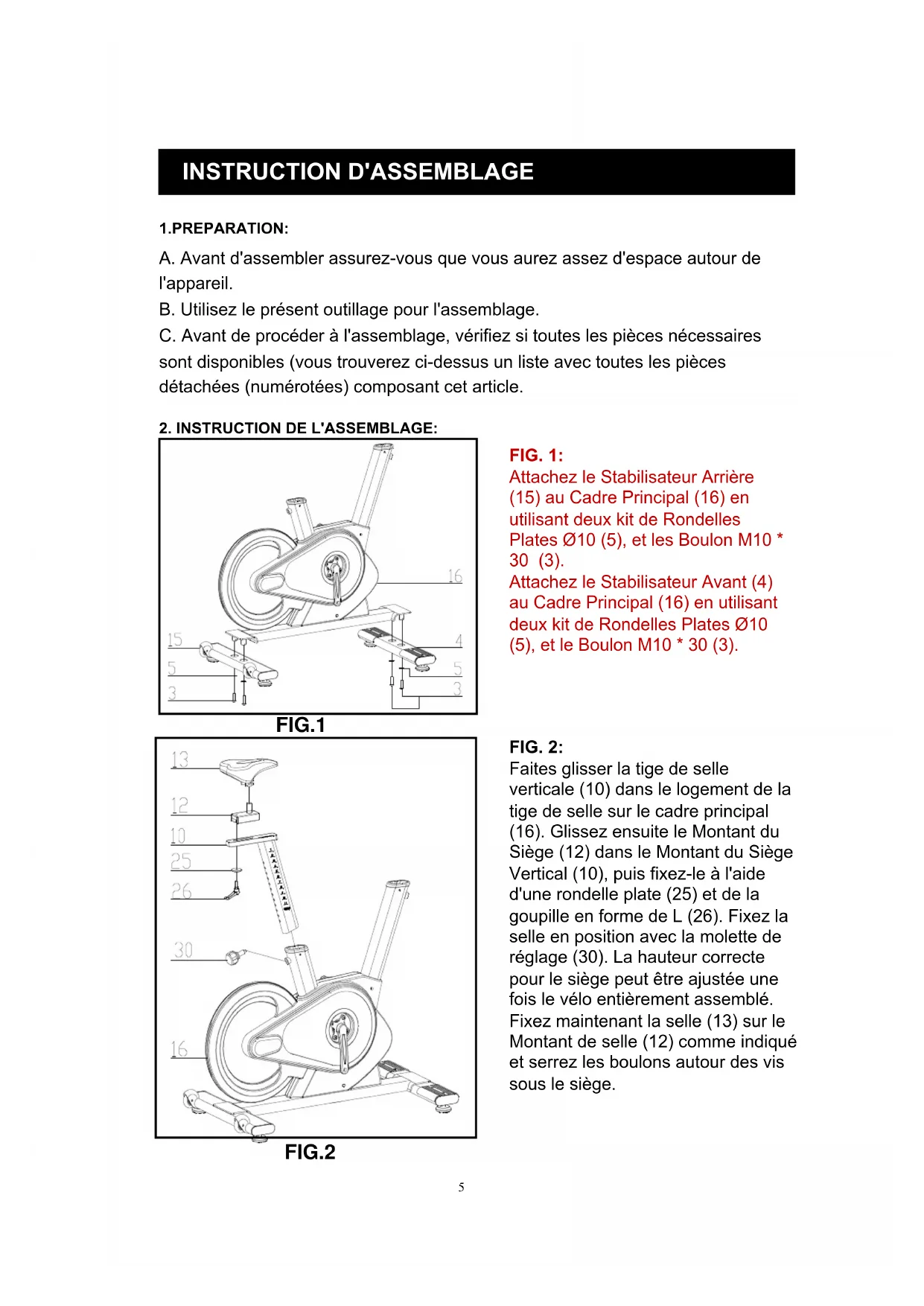

2. INSTRUCTION DE L'ASSEMBLAGE:

FIG.1

FIG.2

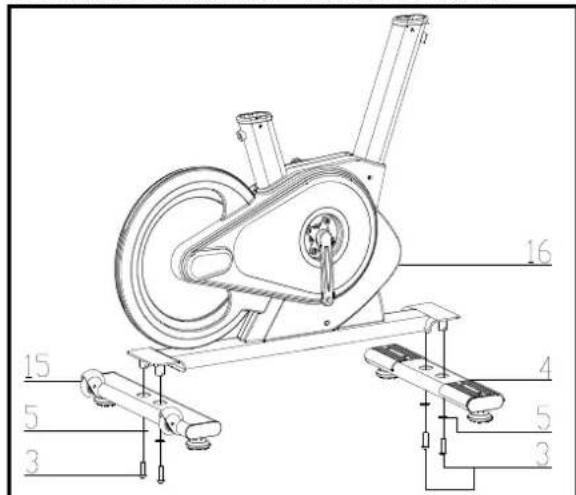

FIG.1: Attachez le Stabilisateur Arriere (15) au Cadre Principal (16) en utilisant deux kit de Rondelles Plates 010 (5), et les Boulon M10 * 30 (3).

Attachez le Stabilisateur Avant (4) au Cadre Principal (16) en utilisant deux kit de Rondelles Plates 010 (5), et le Boulon M10*30 (3).

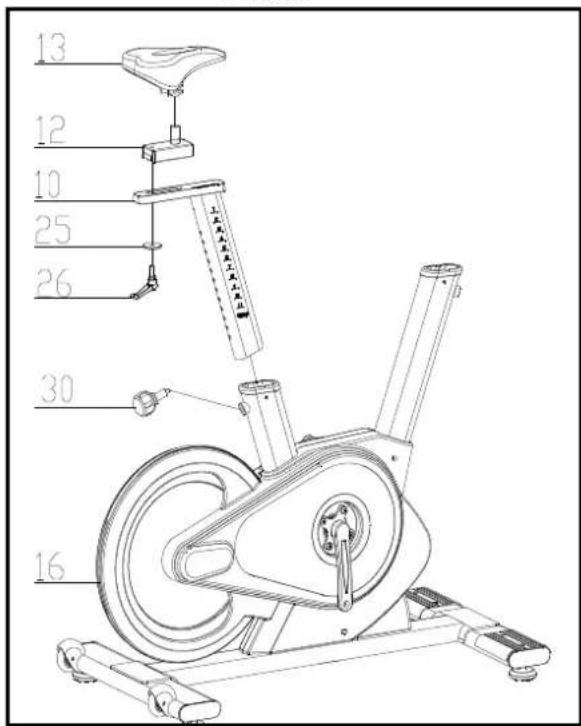

FIG.2: Faites glisser la tige de selle verticale (10) dans le logement de la tige de selle sur le cadre principal (16).Glissez ensuite le Montant du Siège (12) dans le Montant du Siège Vertical (10),puis fixez-le a l'aide d'une rondelle plate (25) et de la goupille en forme de L (26).Fixez la selle en position avec la molette de réglage (30). La hauteur correcte pour le siège peut être ajustée une fois le vello entierement assemblé. Fixez maintainant la selle (13) sur le Montant de selle (12) comme indiqued et serrez les boulons autour des vis sous le siège.

FIG.3

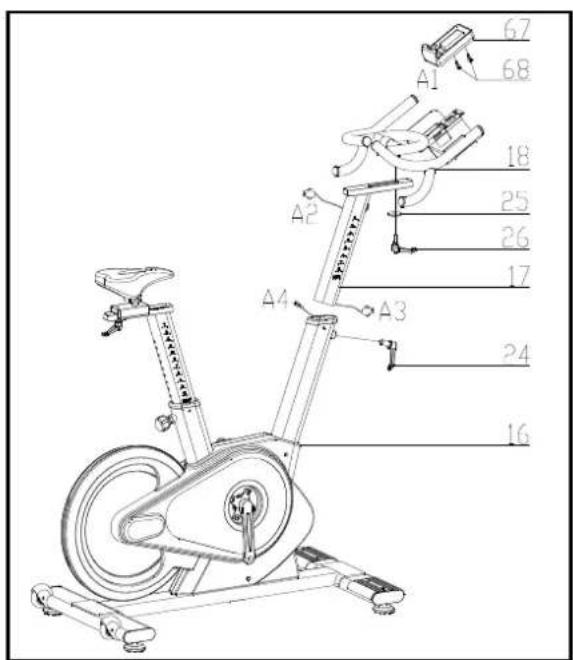

FIG.3:

Utiliser la goupille en forme de L (24) pour dévisser et tirer vers le bas, puis, insérez le de de réglage (17) dans le bloc du cadre principal (16) du tuyau entre le revêtement, rendez-le à l'emplacement approprié, ouvrez la goupille en forme de L (24) et verrouillez-le.

Ensuite, insérez le bloc du guidon (18) dans le tube de réglage (17), utiliser 3 # dans les six coins et six boulons plats à tête ronde (26) puis verrouillez la goupille de verrouillage (19).

ATTENTION: VOUS DEVEZ FIXER LE GUIDON FERMEMENT

Fixez la console (pt.67) sur le support de console (pt.18) avec 2pcs de boulon (68).Puis connecter la prise (A1 et A2 et A3 et A4).

FIG.4

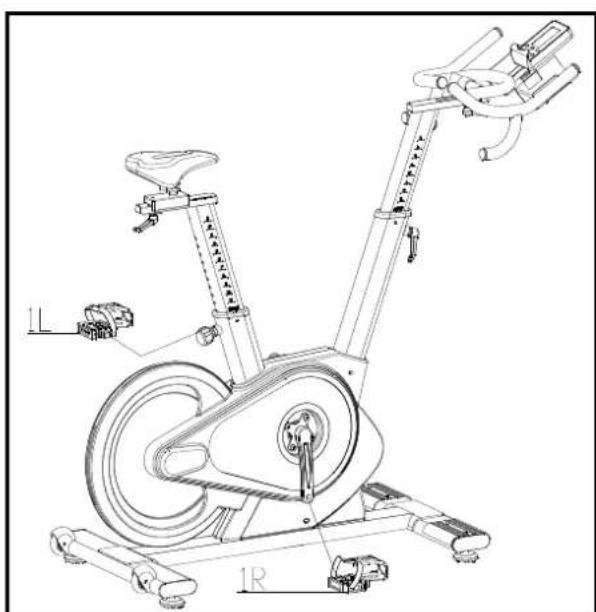

FIG.4:

Les pédales (pt.1 L & pt.1 R) sont marquées par une "L" et une "R" = Gauche et Droite. Connectez-les à leurs bras de manivelle correspondantes. Le bras de manivelle croit est sur le côté droit du cycle lorsque vous vous asseyez dessus.

Notez que la pedale droite doit etre visse dans le sens horaire et la pedale gauche dans antihoraire.

A. ÀpRES la mise sous tension, vous pouvez régler la résistance par la console électronique.

Le symbole d'un container de poubelle avec une croix dessus indique que les produits commercialisés entrent dans le champ d'application de la directive française pour l'élimination des déchets de nature électrique etlectronique (RAEE).

Le symbole CE indique que le produit est pleinement conforme à la directive RoHs 2011/65/EU et qu'aucun de ses composants électriques et Electroniques installés dans le produit ne contient les niveaux supérieurs à ceux prévus pour ces mêmes substances, retenues dangereuses pour la santé de l'homme.

Cet apparéil NE DOIT PAS est éliminé au même titre que les déchets urbains, mais il doit êtreTraitsseparation (dans les pays faisant partie de l'union européen) en le deposant dans des centres de recyclage prévu à cet effet.

Garlando S.p.A encourage le respect de la nature et de la santé humaine, même en dehors de l'union europeenne, et espère que les régles locales pour l'élimination et le recyclage seront suivies, en respectant autant que possible le tri sélectif des déchets, inherént aux apparciels électriques etlectroniques, ainsi qu'aux nombreux autres composants ( comme le fer, le cuivre, le plastique...) qui pourrait être recupérées et reutiliser.
