V12H777020 - Accessoire de projecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour projecteur
Marque	Epson
Modèle	V12H777020
Poids total du support (assemblé)	Environ 8,4 kg (18,5 lb)
Capacité de charge maximale	7 kg (15,4 lb)
Plage de réglage du coulissement vertical	±38 mm (±1,5 po)

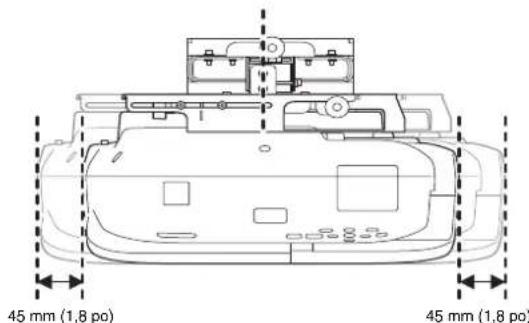

Plage de réglage du coulissement horizontal	±45 mm (±1,8 po)
Plage de réglage du coulissement avant/arrière	0 à 360 mm (0 à 14,2 po)
Plage de réglage du roulis horizontal	±3°
Plage de réglage de la rotation horizontale	±8°
Plage de réglage de l'inclinaison verticale	±3°
Poids de l'unité tactile	Environ 450 g (16 oz)
Poids du boîtier de commande	Environ 240 g (8,5 oz)
Type de fixation murale	Plaque murale en 3 pièces, boulons M10 (non inclus)
Compatibilité	Projecteurs BrightLink 475Wi/480i/485Wi/575Wi/585Wi/595Wi, BrightLink Pro 1410Wi/1420Wi/1430Wi, PowerLite 470/475W/480/485W/570/575W/580/585W
Classe laser de l'unité tactile	Classe 1 (conforme JIS C 6802:2011)
Installation	Par au moins deux techniciens qualifiés, sur mur en béton
Matériau	Acier
Contenu de l'emballage	Support de montage, plaque murale, dispositif de réglage 3 axes, plaque coulissante, vis, clés, etc.
Entretien	Inspection régulière des vis et boulons, ne pas utiliser d'adhésifs ou lubrifiants

FOIRE AUX QUESTIONS - V12H777020 EPSON

Quels projecteurs sont compatibles avec ce support mural ?

Ce support mural est compatible avec les projecteurs suivants : BrightLink 475Wi/480i/485Wi/575Wi/585Wi/595Wi, BrightLink Pro 1410Wi/1420Wi/1430Wi, ainsi que PowerLite 470/475W/480/485W/570/575W/580/585W.

Quel est le poids maximal du projecteur pouvant être installé ?

Le poids maximal du projecteur seul ne doit pas dépasser 7 kg (15,4 lb). Le poids combiné du projecteur et du support ne doit pas excéder 14,8 kg (32,6 lb).

Quels réglages sont possibles après installation ?

Le support offre les réglages suivants : coulissement vertical (±38 mm), horizontal (±45 mm), avant/arrière (0 à 360 mm), roulis (±3°), rotation horizontale (±8°) et inclinaison verticale (±3°).

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être effectuée par au moins deux techniciens qualifiés. Le support doit être monté sur un mur en béton suffisamment solide. Une installation incorrecte peut entraîner la chute du projecteur.

Comment installer l'unité tactile ?

L'unité tactile se fixe sur l'écran à l'aide d'aimants (sur surface magnétique) ou de vis M4 (non incluses). Elle doit être positionnée à 25 mm du bord supérieur de l'image projetée, centrée horizontalement. Ensuite, branchez le câble de connexion et effectuez le réglage de l'angle via le menu du projecteur.

Que faire si l'image projetée n'est pas rectangulaire ?

Utilisez les poignées de réglage du support pour ajuster le roulis, la rotation et l'inclinaison. N'utilisez pas la fonction Keystone ou Quick Corner du projecteur, car cela dégraderait la qualité de l'image et le calibrage tactile.

Puis-je utiliser ce support sur un mur autre qu'en béton ?

Non, le support doit exclusivement être installé sur un mur en béton suffisamment solide. L'utilisation sur d'autres types de murs peut entraîner une chute et des blessures. Si nécessaire, renforcez le mur avant l'installation.

Comment fixer le boîtier de commande ?

Le boîtier de commande se fixe avec quatre vis M4 x 20 mm (non incluses) sur la même surface que l'écran de projection, dans la zone de couverture infrarouge. Assurez-vous qu'il n'y a pas d'obstacles entre le boîtier et le projecteur.

Que faire si l'unité tactile ne détecte pas mes doigts ?

Vérifiez d'abord que l'angle du faisceau laser est correctement réglé via le menu. Assurez-vous qu'aucun obstacle (câbles, plateau) ne bloque le signal. Si nécessaire, utilisez les déflecteurs infrarouges fournis. Enfin, effectuez un calibrage tactile depuis le menu du projecteur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme nº3, d'une clé plate de 13 mm (pour M8 et M6), d'une clé à six pans pour M4, d'une perceuse avec un foret de 10,5 mm, et de pattes de fixation M10 x 60 mm (au moins 3, non incluses).

MODE D'EMPLOI V12H777020 EPSON

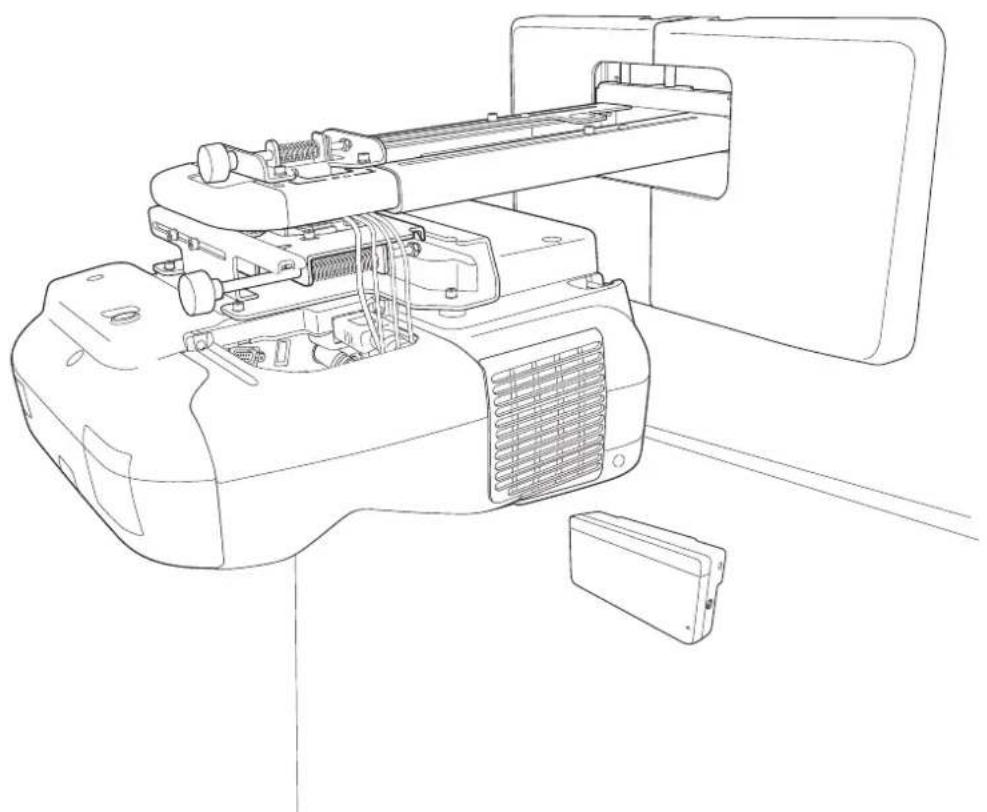

Installation Guide Guide d'installation

About This Installation Guide

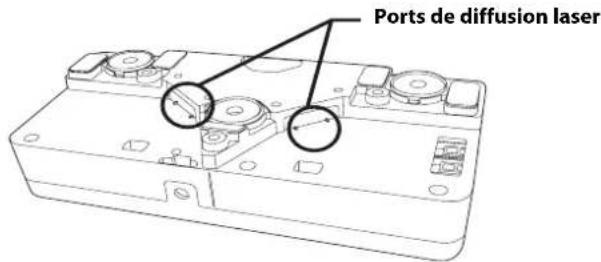

Laser diffusion port

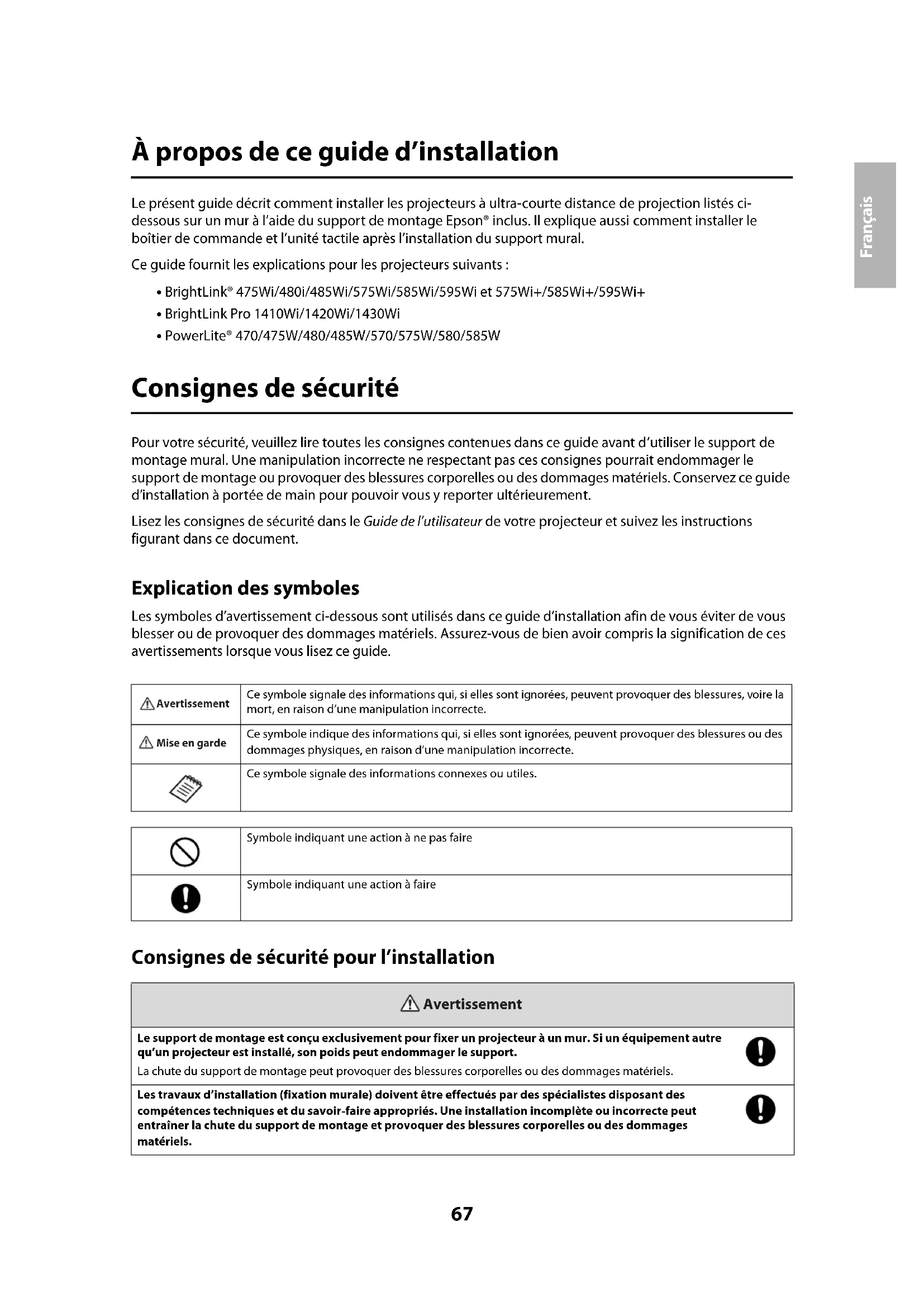

À propos de ce guide d'installation

Le present guide décrit comment installer les projecteurs à ultra-courte distance de projection listés cédssous sur un mur à l'aide du support de montage Epson inclus. Il explique aussi commentinstaller le boitier de commande et I'unité tactile après I'installation du support mural.

Ce guide fournit les explications pour les projecteurs suivants :

• BrightLink® 475Wi/480i/485Wi/575Wi/585Wi/595Wi et 575Wi+/585Wi+/595Wi+
  BrightLink Pro 1410Wi/1420Wi/1430Wi
• PowerLite® 470/475W/480/485W/570/575W/580/585W

Consignes de sécurité

Pour votre sécurité, veuilles lire toutes les consignes continues dans ce guide avant d'utiliser le support de montage mural. Une manipulation incorrecte ne respectant pas ces consignes pourrait endommager le support de montage ou provoquer des blessures corporelles ou des dommages matériels. Conservez ce guide d'installation à portée de main pour pouvoir vous y reporter ultérieurement.

Lisez les consignes de sécurité dans le Guide de l'utilisateur de votre projecteur et suivez les instructions figurant dans ce document.

Explication des symboles

Les symboles d'advertissement ci-dessous sont utilisés dans ce guide d'installation afin de vous éviter de vous blesser ou de provoquer des dommages matériels. Assurez-vous de bien avoir compris la signification de ces averisations lorsque vous lisez ce guide.

Avertissement	Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voir la mort, en raison d'une manipulation incorrecte.
Mise en garde	Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dommages physiques, en raison d'une manipulation incorrecte.
	Ce symbole signale des informations connexes ou utiles.
	Symbole indiquant une action à ne pas faire
	Symbole indiquant une action à faire

Consignes de sécurité pour l'installation

A! Avertissement
Le support de montage est conçu exclusivement pour fixer un projecteur à un mur. Si un équipement autre qu'un projecteur est installé, son poids peut endommager le support. La chute du support de montage peut provoquer des blessures corporelles ou des dommages matériels.
Les travaux d'installation (fixation murale) doivent être effectuels par des spécialistes disposant des compétences techniques et du savoir-faire appropriés. Une installation incomplète ou incorrecte peut entrainer la chute du support de montage et provoquer des blessures corporelles ou des dommages matériels.
Avertissement
Suive les instructions du précédent guide pour installer le support de montage. En cas de non-respect des instructions, le support de montage peut tomber et provoquer des blessures corporelles ou des dommages matériels.	Ø
Suive les instructions du précédent guide pour installer et utiliser l'unité tactile. Si l'unité tactile n'est pas installée et utilisée de façon appropriée, la lumière émise par le laser pourrait entrainer des lésions oculaires.	Ø
Manipuez le cordon d'alimentation avec précaution. Une manipulation incorrecte peut provoquer un incendie ou une électrocution. Prenez les précautions suivantes en le manipulant : • Ne saisissez pas la fiche secteur avec des mains humides. • N'utilise pas un cordon d'alimentation endommagé ou modifié. • Ne tirez pas exagérément sur le cordon lorsque vous le faites passer à travers le support de montage.	Ø
N'installez pas le support de montage à un endroit où il peut être soumis à des vibrations ou des chocs. Des vibrations ou des chocs poursurient endommager le projecteur ou la surface de montage. Vous risqueriez également de provoquer la chute du support de montage ou du projecteur et donc provoquer des blessures corporelles ou des dommages matériels.	Ø
L'installation doit être exécutée par au moins deux techniciens qualifiés. Si vous nevez desserrer des vis pendant l'installation, voirlez à ne pas provoquer la chute du support de montage. La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.	Ø
Installez le support de montage de sorte qu'il puisse supporter son poids ainsi que celui du projecteur et résister à toute vibration horizontal. Utilizez des écros et des boulons M10 et assurez-vous d'utiliser les pattes de fixation murales appropriées pour votre type de mur. Si vous utilisez des écros et des boulons de taille inférieure à M10, le support de montage risque de tomber. Epson n'accepte aucune responsabilité pour tout dommage ou toute blessure dus à une solidité du mur insuffisante ou une installation inappropriée.	Ø
La fixation du projecteur sur un mur à l'aide du support de montage doit être effectué sur un mur suffisamment solide pour maintainir le projecteur, le support de montage, ainsi que le boîtier de commande et l'unité tactile, au besoin. Ce support de montage doit être installé sur un mur en béton. Vérifiez donc le poids du projecteur, du support de montage, du boîtier de commande et de l'unité tactile avant l'installation et voirlez à la belle solidité du mur. Si la solidité du mur est insuffisante, renforcez le mur avant de procéder à l'installation.	Ø
Inspectez régulièrement le support de montage pour vérifier qu'une aucune de ses pièces n'est endommagée ou que des vis ne sont pas desserrées. Si des pièces sont endommagées, cessez immidiatement d'utiliser le support de montage. La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.	Ø
Ne modifies jamais le support de montage, le boîtier de commande ou l'unité tactile.	Ø
Ne suspendez aucun object au support de montage ni ne posez d'objet lourd sur celui-ci. La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.	Ø
N'utilise pas d'adhésifs, ni d'huiles ou de lubrifiants pour installer ou régler le support de montage. Si vous utiliserez des adhésiès pour empêcher les vis de se desserrer ou si vous utilisez des lubrifiants ou des huiles sur la partie du projecteur fixée à la plaque coullissant, le boîtier risque de se déterminer, et risque de provoquer la chute du projecteur et des blessures corporelles ou des dommages matériels.	Ø
Serprez fermement toutes les vis après tout réglage. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.	Ø
Ne déserrez jamais les écros et les boulons après l'installation. Vérifiez régulièrement que les vis ne se sont pas desserrées. Si vous constatiez le moindre jeu, resserrez fermement les vis concernées. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.	Ø
Lorsque vous effectuez le câblage, assurez-vous que les cables n'entrent pas en contact avec les vis ou les écrous. La manipulation incorrecte des cables peut provoquer un incendie ou un choc électrique.	Ø
N'appliquèz pas d'appareils optiques tels qu'une loupe ou un téléscope à la lumière laser diffusée depuis l'unité tactile. L'utilisation d'appareils optiques dans ces conditions pourrait entrainer des blessures ou un incendie.	Ø
Ne regardez pas dans les ports de diffusion laser de l'unité tactile. Cela pourrait entrainer des problèmes oculaires. Veuillez préter une attention particulière lorsque des enfants sont prements.	Ø
Ne regardez pas la lumière laser en utilisant des appareils optiques tels qu'une loupe à moins de 2,75 po (70 mm). Le visionnement à portée réduite peut entrainer des problèmes oculaires.	Ø
Connectez l'unité tactile aux modèles BrightLink 595Wi/595Wi+ et BrightLink Pro 1430Wi seulement. Ne connectez pas l'unité à d'autres projecteurs ou appareils.	Ø
N'utilise pas l'unité tactile si vous utilisez ou étés à proximate d'équipment Médical tel qu'un stimulator cardiaque. L'aimant de l'unité tactile génére de l'interférence electromagnétique qui pourrait entrainer une défaillance de l'équipement Médical.	Ø

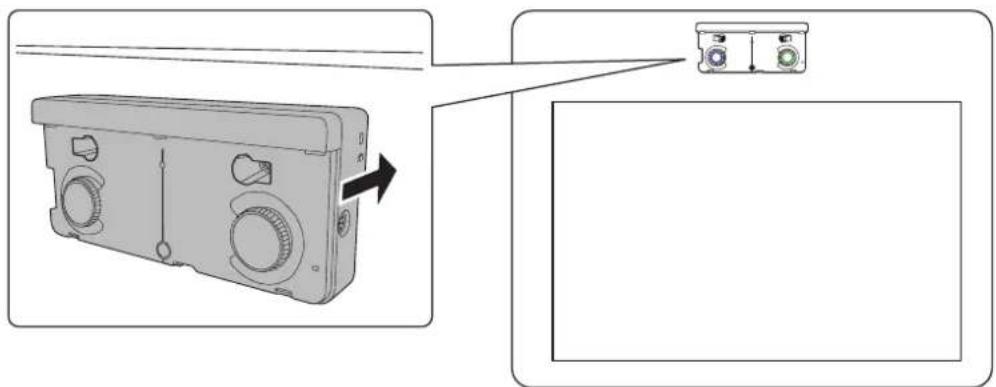

Mise en garde
N'installez pas le support de montage dans un endroit qui excède la plage de température de fonctionnement du modele de projecteur. Un tel environnement peut endommager le projecteur.	⊗
Installee le support de montage dans un endroit à l'abri de la poussière et de l'humidité pour que l'objectif et les éléments optiques internes ne se salissent pas.	➀
Ne forcez pas de manière excessive lorsque vous réglez le support de montage. Le support de montage peut être endommagé et provoquer des blessures corporelles.	⊗
Conservez les apparêls de stockage magnétiques (par exemple, les cartes magnétiques ou les apparêls électroniques tels que les ordinateurs, les montres à affichage numérique ou les téléphones cellulaires) loin de l'unité tactile. L'aimant à l'intérieur de l'unité tactile génére de l'interférence magnétique qui pourrait corrompre les données ou entrainer un mauvais fonctionnement des apparêls ou supports.	⊗

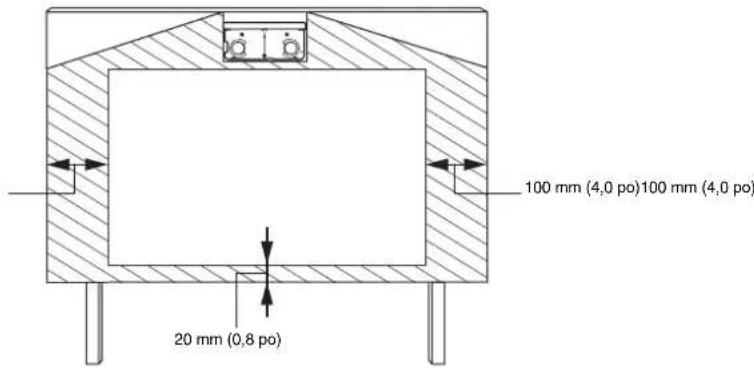

Emplacement pour l'installation

• Avant d'installer le projecteur, vérifie le câblage de l'alimentation électrique de l'emplacement d'installation.
• Éloignez le projecteur des autres apparciels électriques, notamment des éclairages fluorescentes ou des climatiseurs. Certains types d'éclairages fluorescentes risquent d'interférer avec la télécommande du projecteur.
  Assurez-vous que le projecteur n'est pas directement exposé à la lumière du soleil ou d'autres sources de lumière vivie.
• Nous vous recommendons d'utiliser un cable d'ordinateur VGA d'une longueur inférieure à 20 mètres (65 pieds) afin de réduire l'effet de parasites.
• Installez le projeteur dans un emplacement où l'image projetée est à votre portée.
• Le projeteur doit être installé dans l'un des emplacements suivants afin que l'unité tactile puisse fonctionner correctement :

Monte a un mur ou suspendu au plafond avec la projection d'images depuis I'avant de I'ecran.

Monte verticalement sur une table avec la projection d'images depuis le devant de la table. Si vous utilisez cette methode d'installation, vous aurez besoin du support pour table interactive en option (ELPMB29) et de la plaque de fixation (ELPPT05).

Lorsque le boitier de commande est alimenté par des piles, suivez les directives suivantes lors de l'installation :

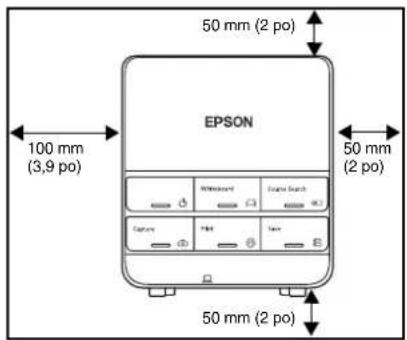

• Installé le boîtier de commande sur la même surface que l'écran de projection. Si l'écran de projection et le point d'installation du boîtier de commande ne sont pas au même niveau, installez le boîtier de commande à environ 20 cm (8 po) du bord de l'écran.
  Assurez-vous qu'il n'y aaucun objet bloquant le signal entre le boitier de commande et le projecteur (a l'exception de I'unité tactile).

• Utilisez l'ensemble de cables de la télécommande optionnel (modèle ELPKC28, numéro de piece V12H005C28) pour alimenter le boîtier de commande lors des situations suivantes :

• Les directives mentionnées ci-dessus ne peuvent pas'être suivies.
  L'ecran de projection et le point d'installation du boitier de commande ne sont pas au même niveau et la différence de hauteur est de plus de 2 po (5 cm).

• Le projeteur est placé sur une table et il projette vers l'écran.

• Plusieurs projecteurs sont utilisés.

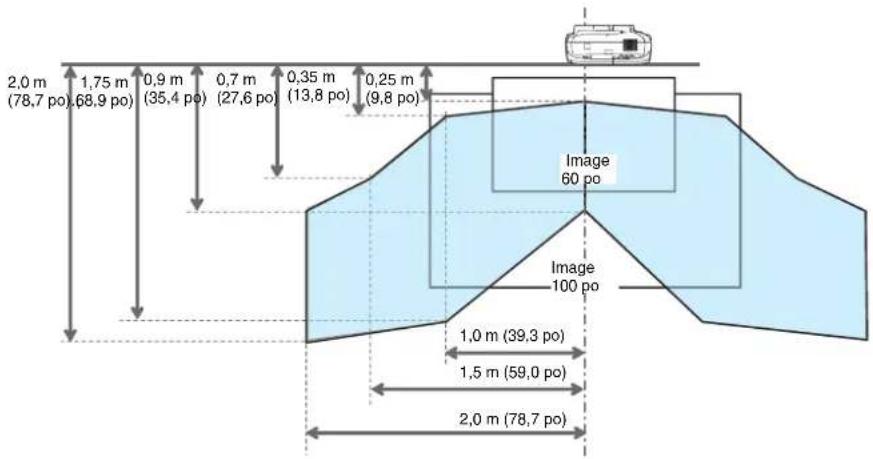

• Avant d'installer l'unité tactile, vérifie si l'emplacement pour l'installation répond aux critères suivants :

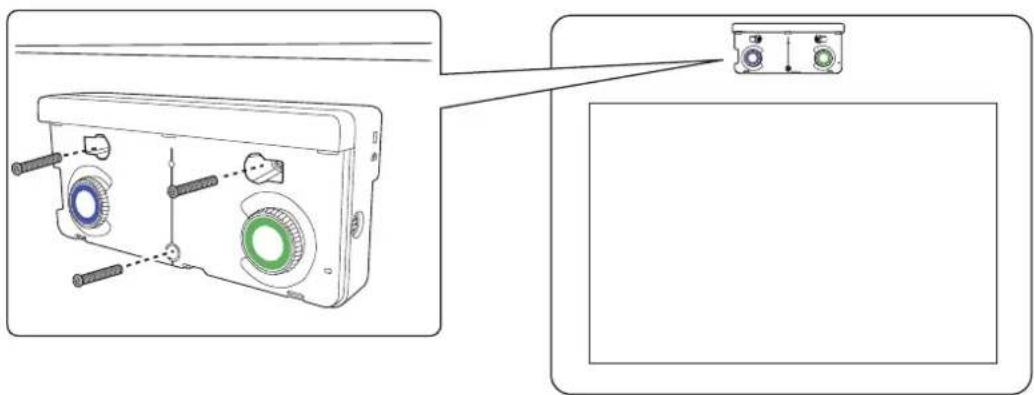

• L'unité tactile peut être fixée à la surface avec des aimants ou des vis.

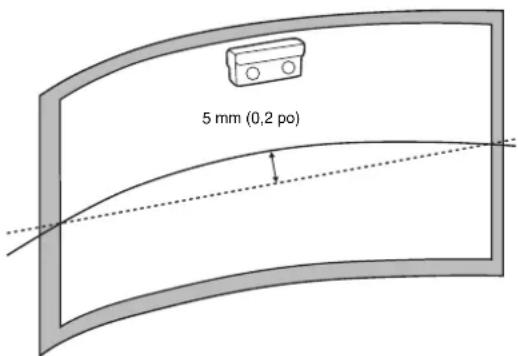

• La surface est plate, lisse et régulière avec moins de 5 mm (0,2 po) d'inégalité (dans toutes les directions) sur la surface de l'écran.

• Lors de l'installation sur un tableau blanc, installez l'unité tactile à l'intérieur du cadre du tableau blanc.

Position correcte Position incorrecte

Assurez-vous qu'il n'y a pas d'obstacles, par exemple des cables ou des objets protubérants comme des plateaux pour tableau blanc ou des cadres écais dans les zones ombres de l'illustration ci-dessous. L'unité tactile ne fonctionnera pas correctement si le signal infrarouge est bloqué.

1 Contenu de l'emballage

75

2 Spécifications

77

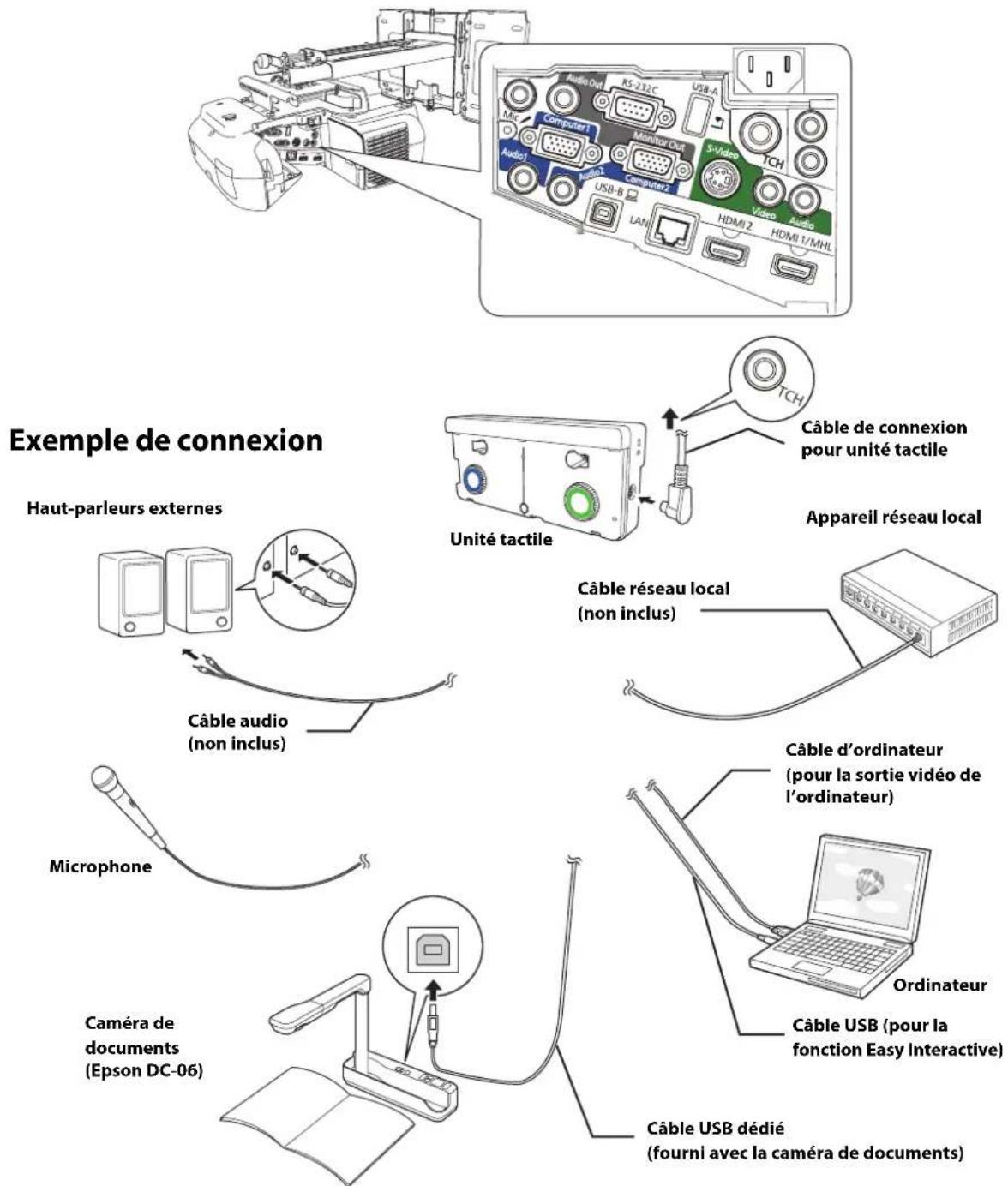

3 Connexion des apparils

80

4 Positionnement du projecteur

83

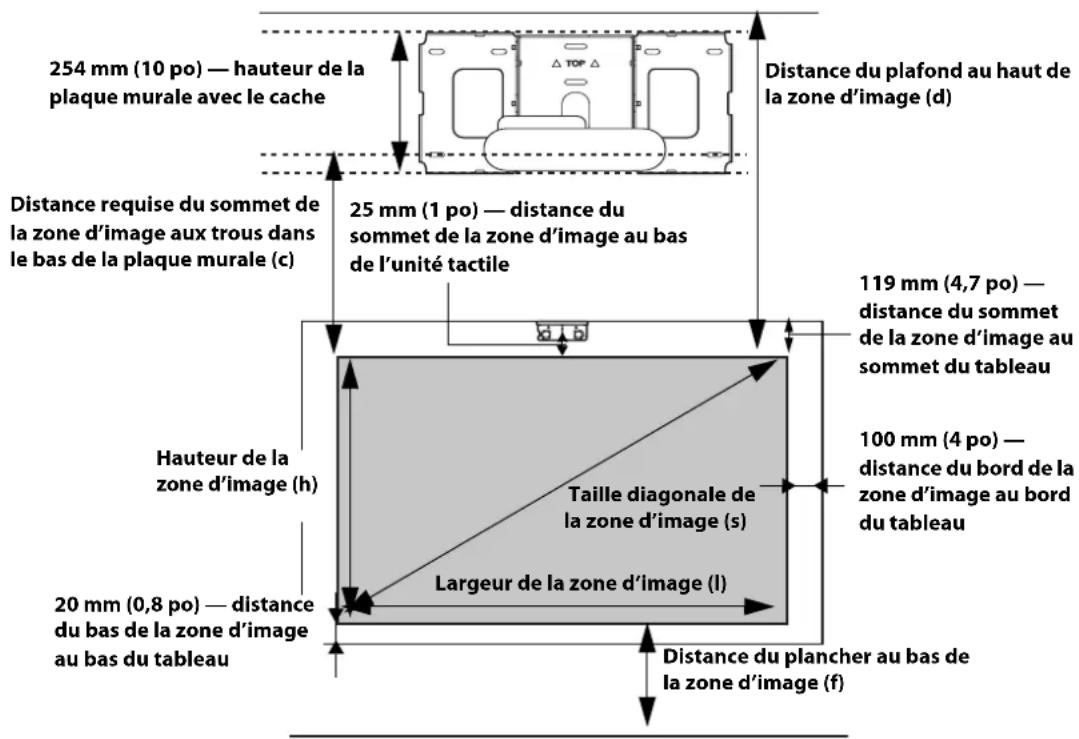

1. Feuille de travail d'installation pour la projection sur un tableau mural préinstallé

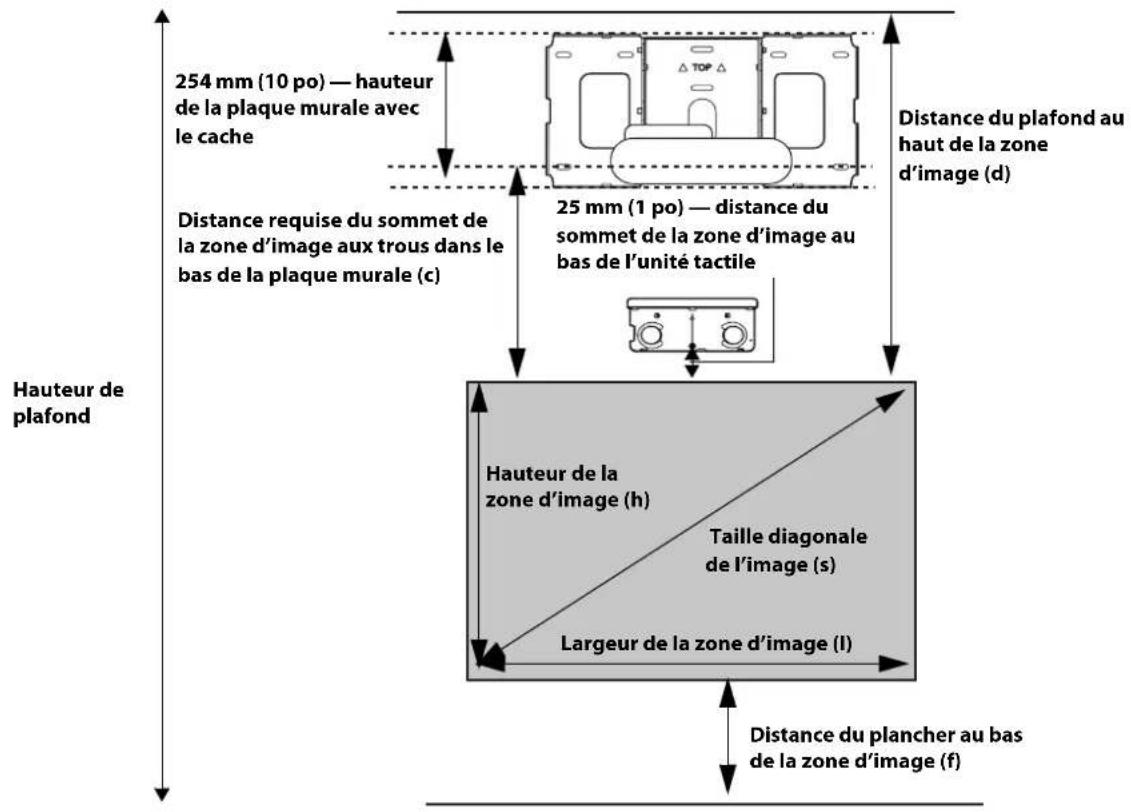

2. Feuille de travail d'installation pour la projection sur un mur ordinaire

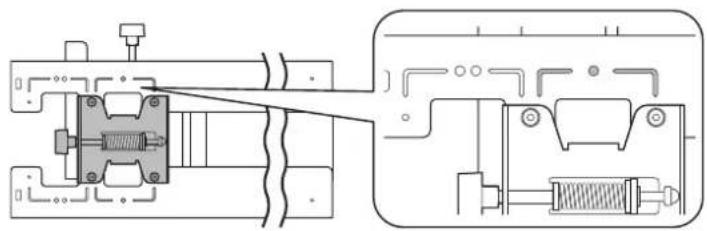

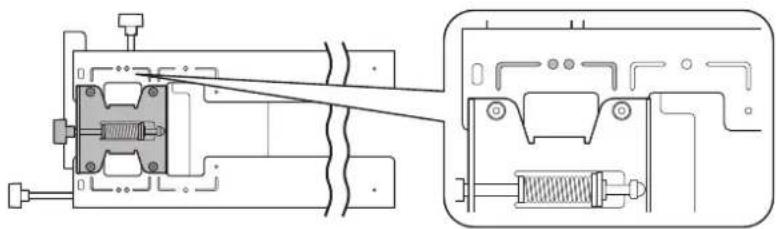

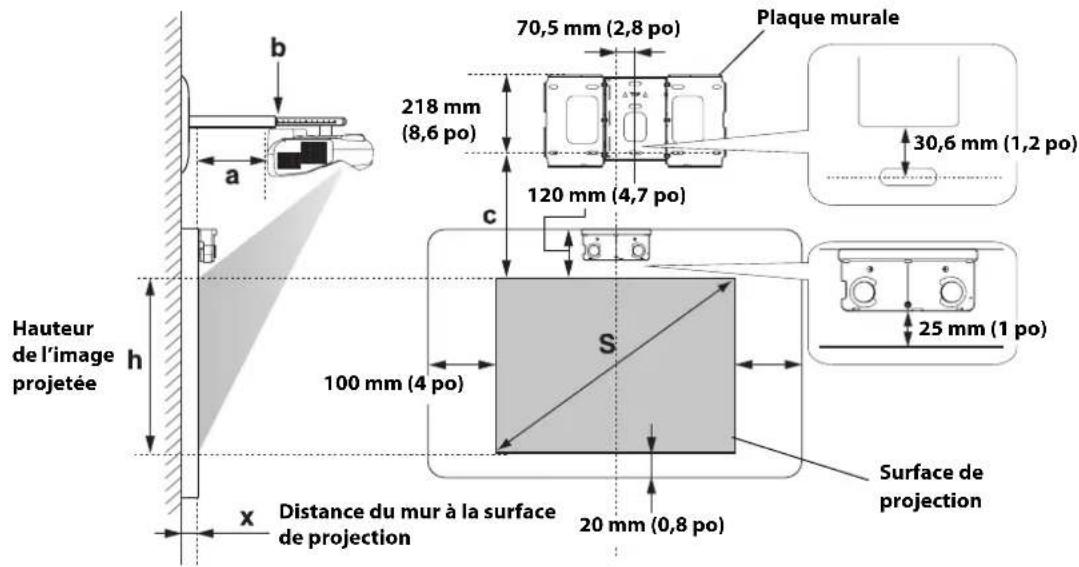

3. Taille de l'image diagonale et position de montage

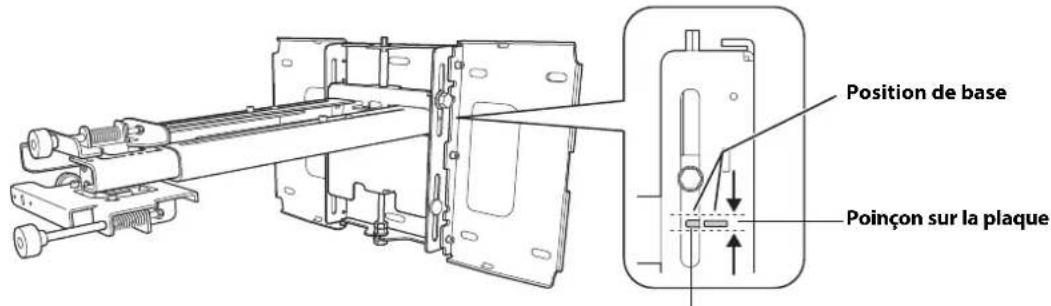

4. Distance de la surface de projection a la plaque murale
5. Mesures d'installation en pouces pour les projecteurs WXGA
6. Mesures d'installation en pouces pour les projecteurs XGA
7. Mesures d'installation en millimétres pour les projecteurs WXGA
8. Mesures d'installation en millimètres pour les projecteurs XGA

5 Installation du projecteur

103

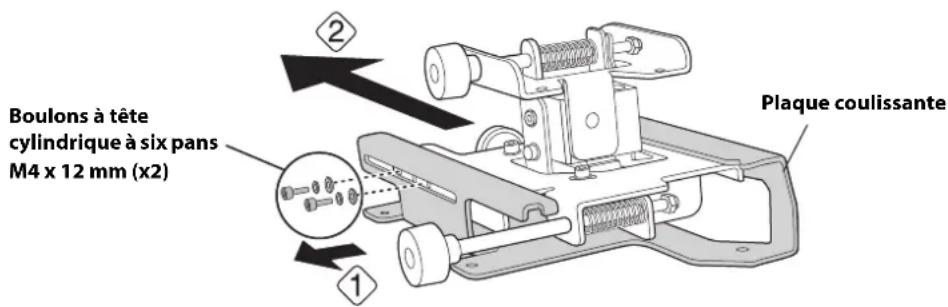

1. Désassemblez les pieces

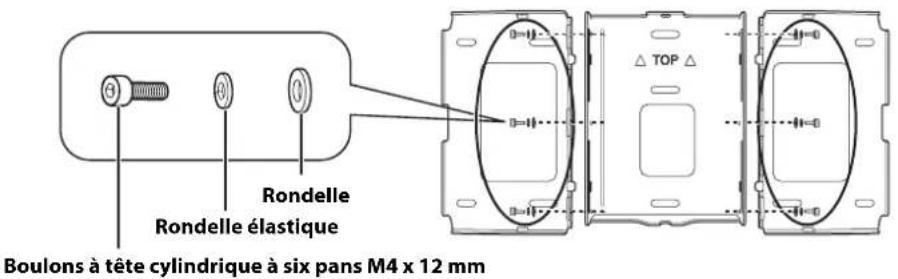

2. Assemblez les pieces

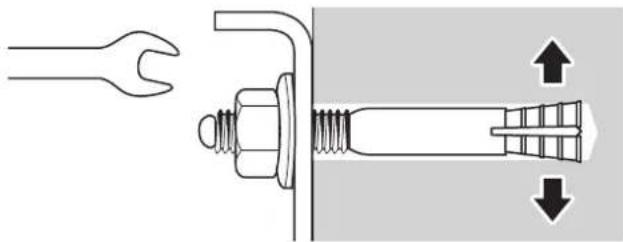

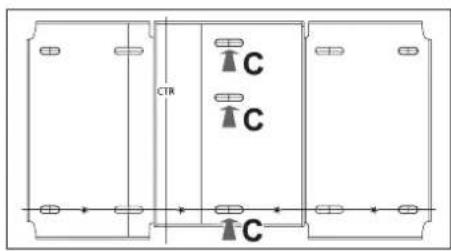

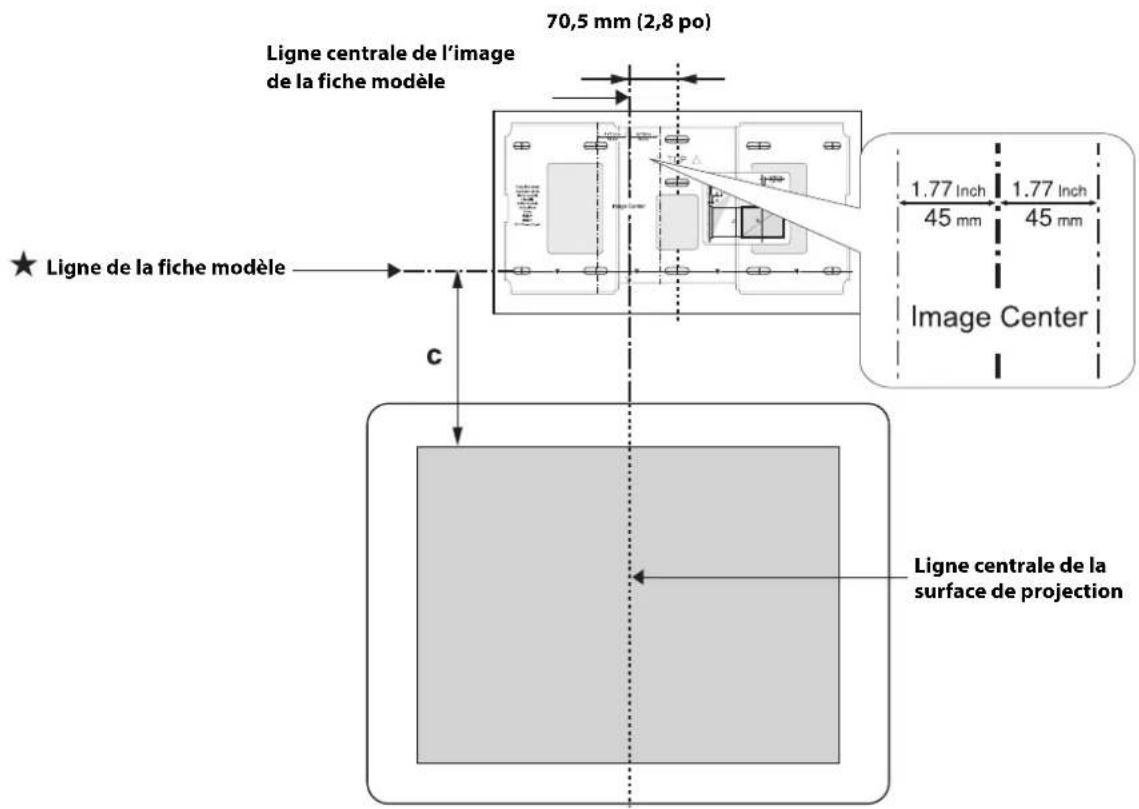

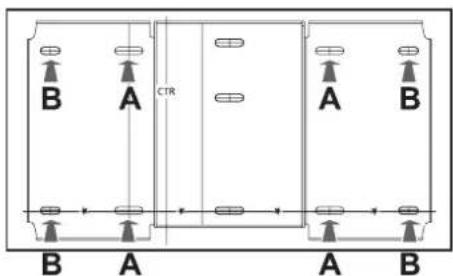

3. Installez la plaque murale sur le mur

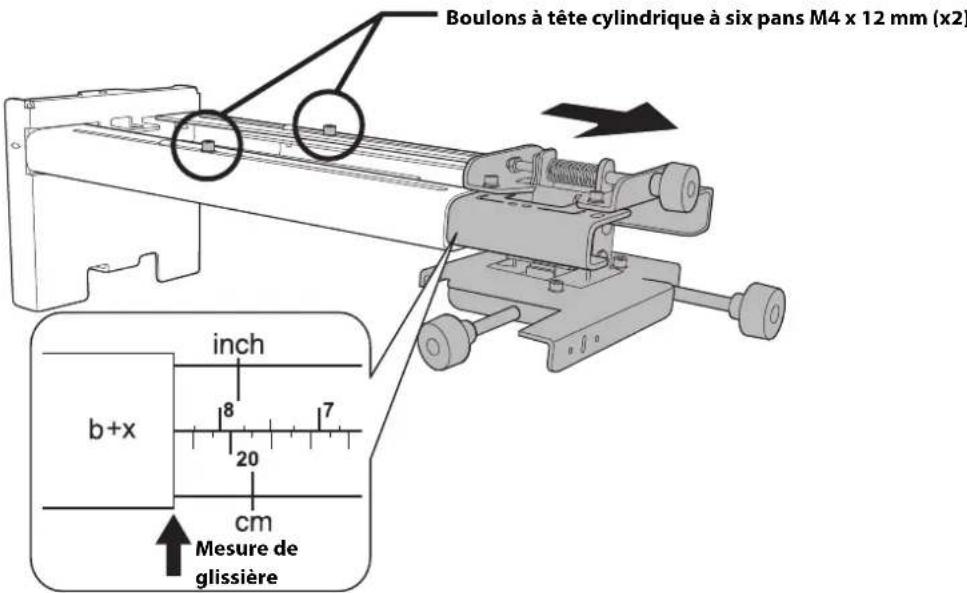

4. Détérince la distance de projection et retirez la glissière

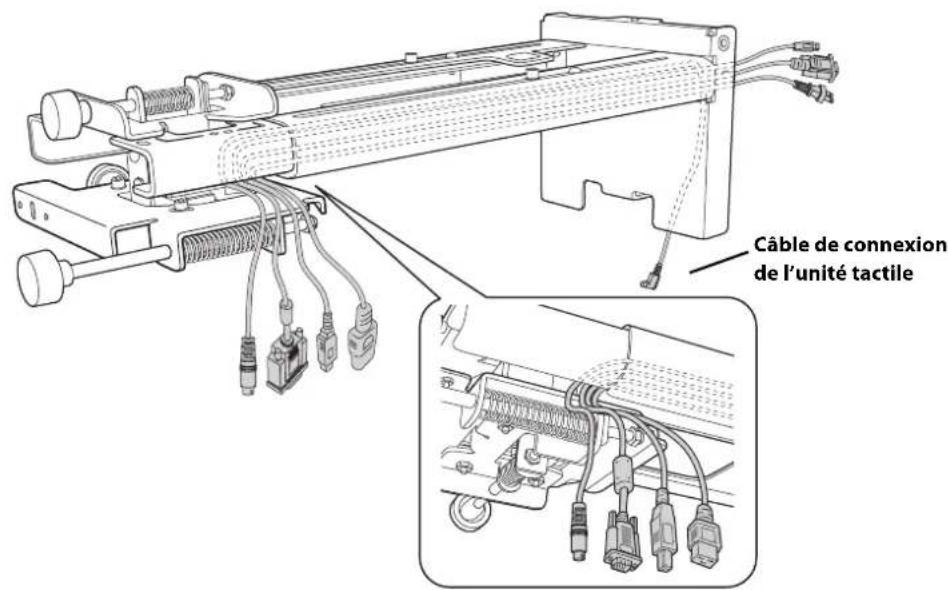

5. Faites passer les câbles dans le bras du support de montage

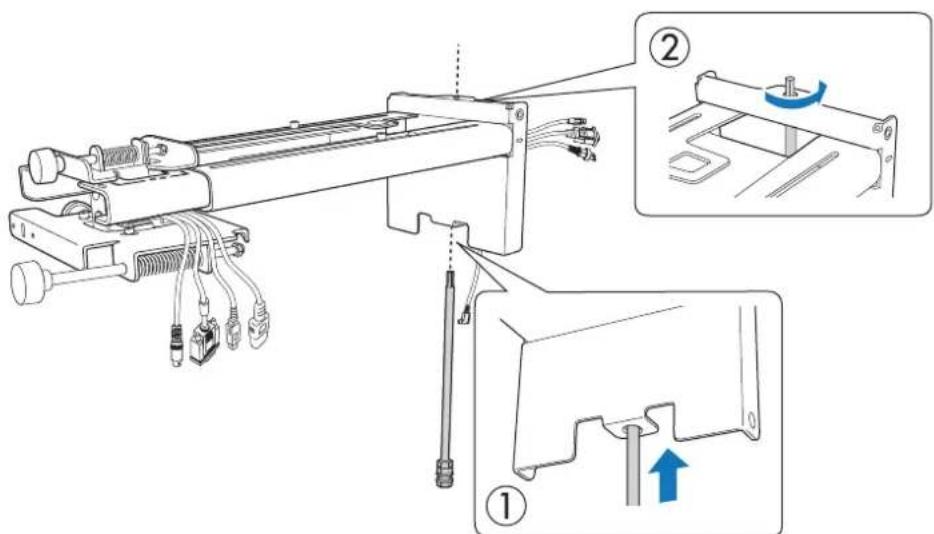

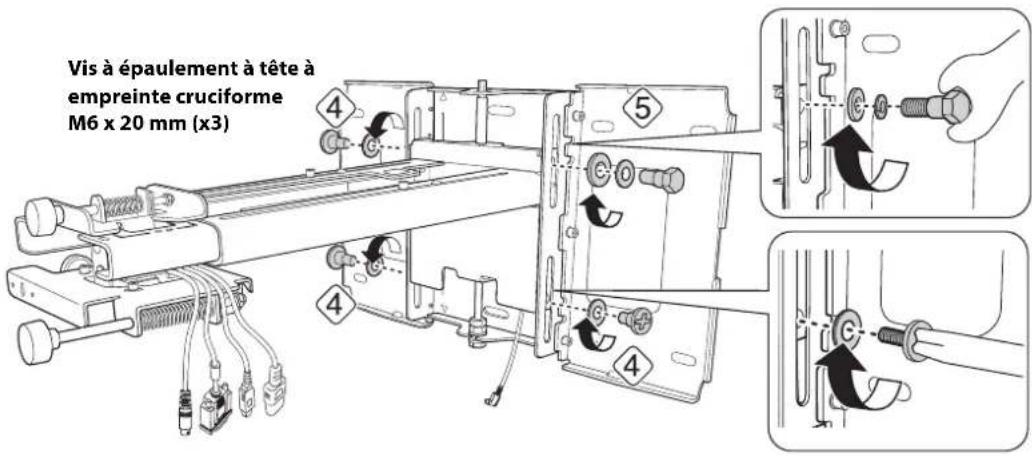

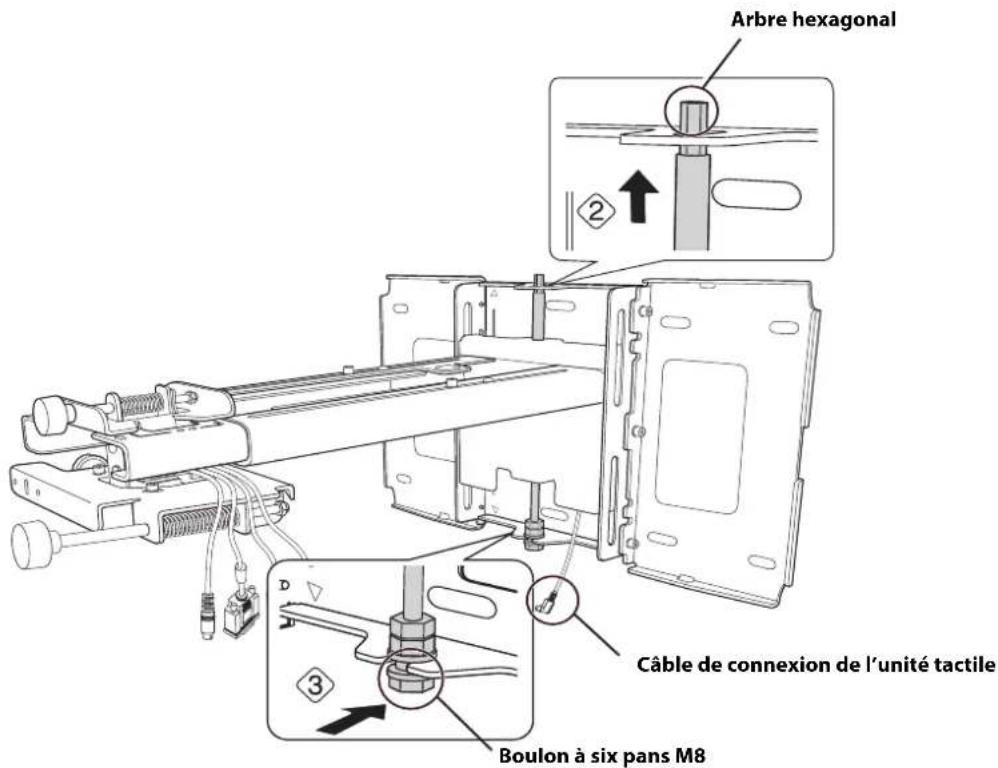

6. Fixez le bras du support de montage à la plaque murale

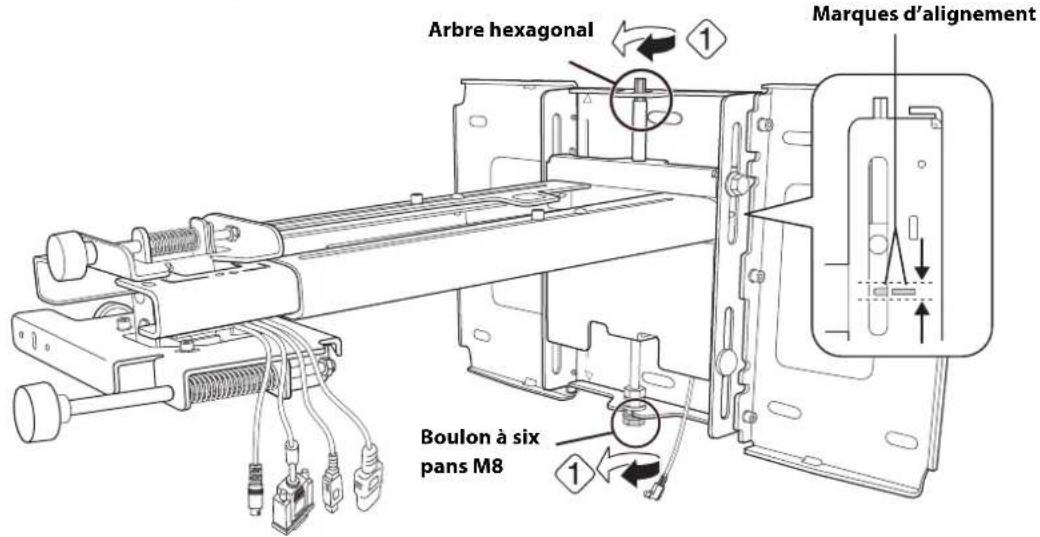

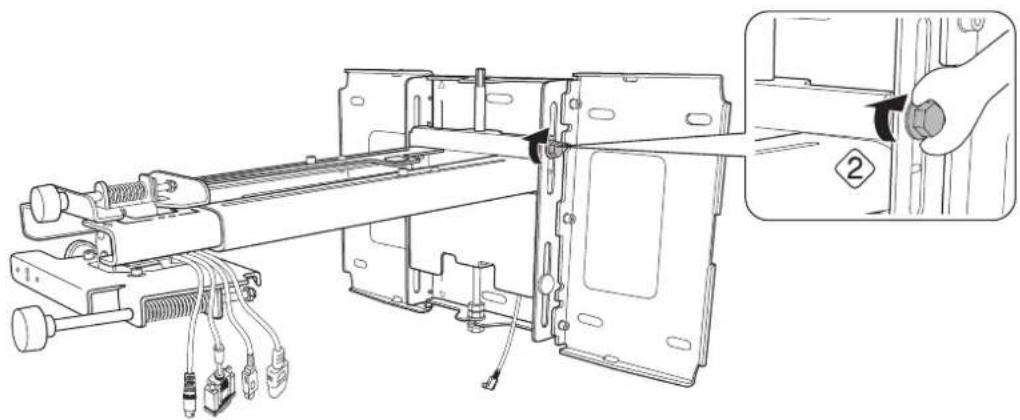

7. Reglez la position du coulissement vertical du bras

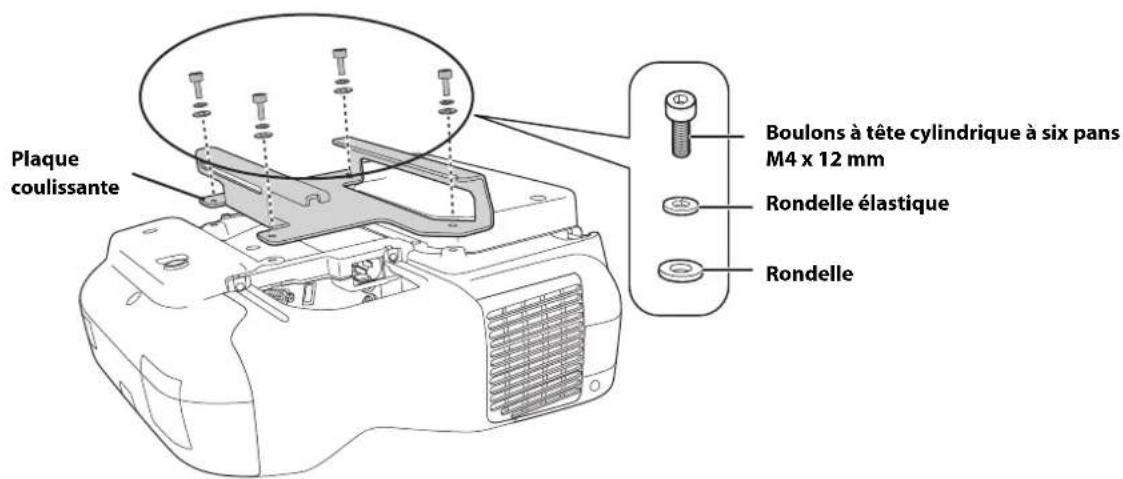

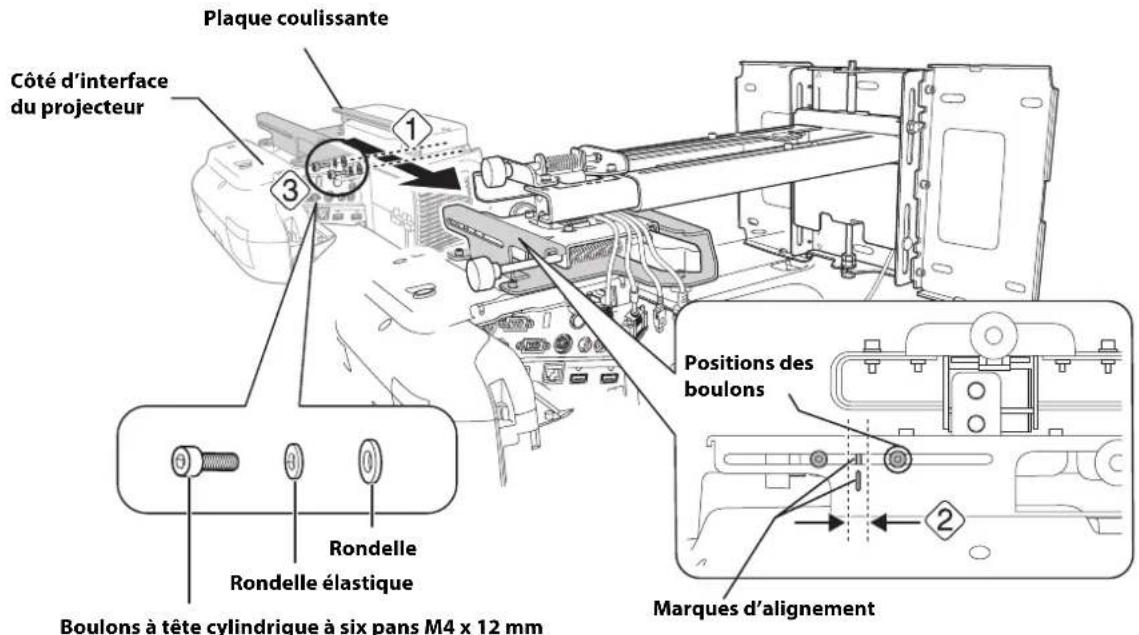

8. Fixez le projecteur au support de montage

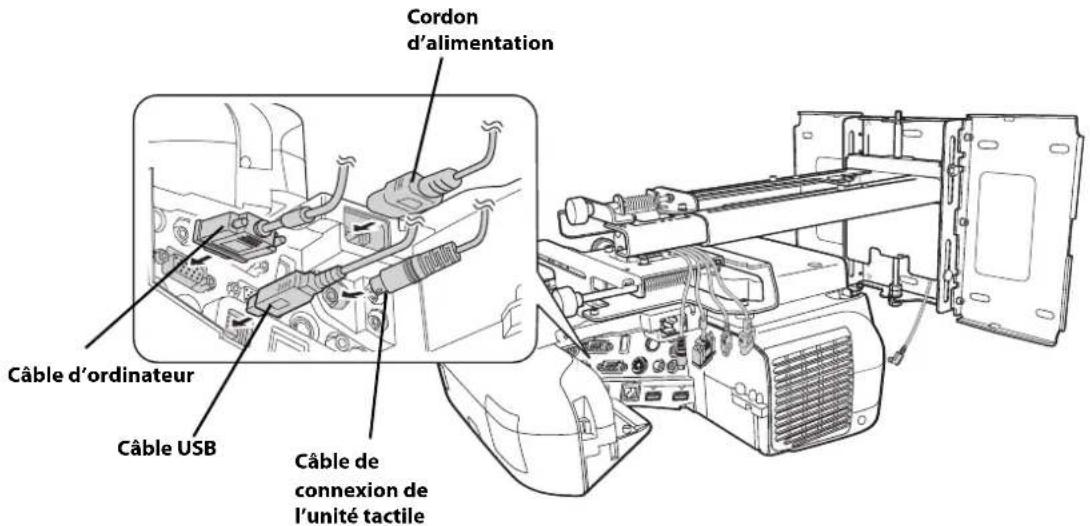

9. Connectez le cordon d'alimentation et les autres cables au projecteur

6 Réglage de l'image

114

1. Mettez le projecteur sous tension

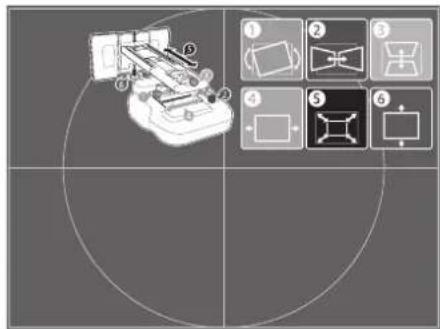

2. Affichez la mire
3. Changez le rapport hauteur/largeur (au besoin)

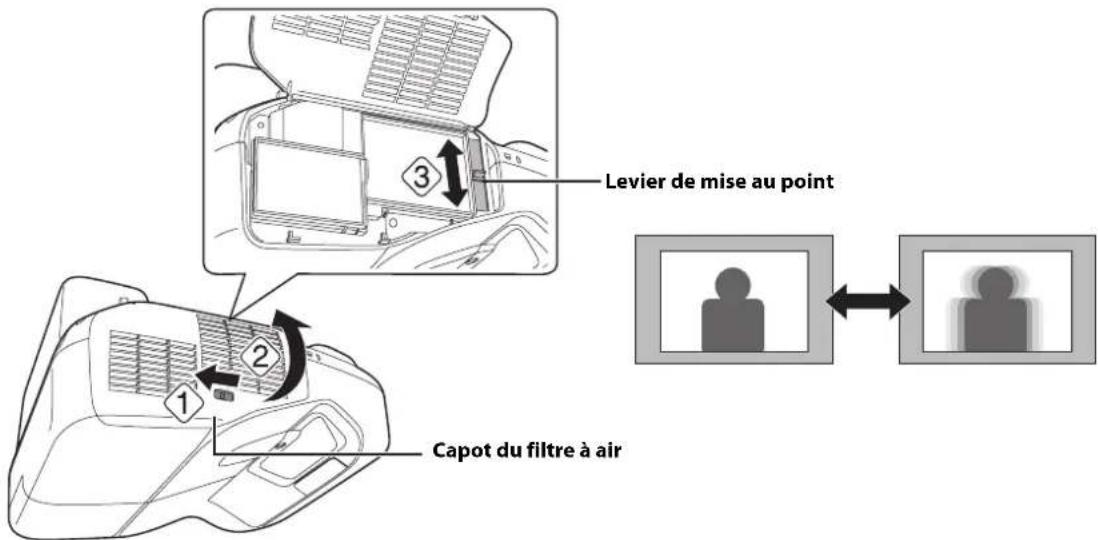

4. Reglez la mise au point

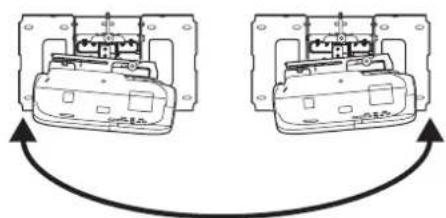

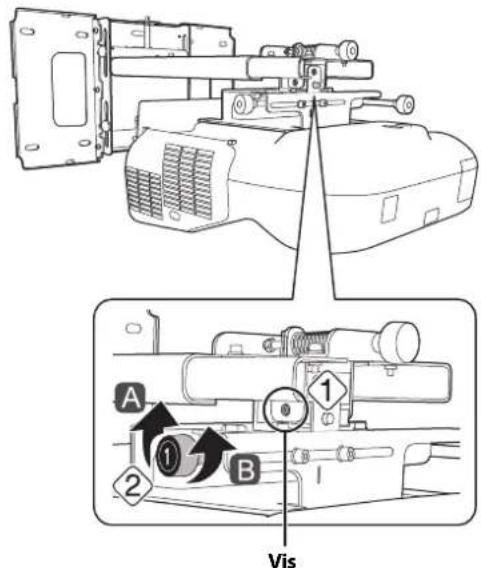

5. Utilisez la poignée de réglage sur le côte gauche pour régler le roulis horizontal

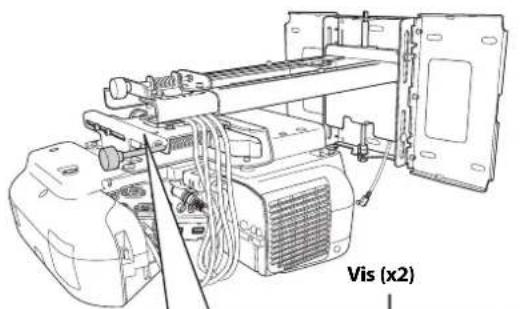

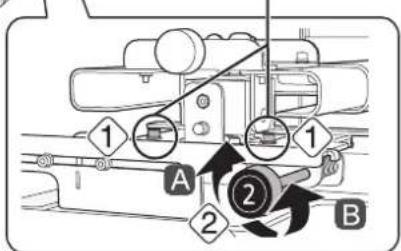

6. Utilisez la poignée de réglage sur le côté droit pour régler la rotation horizontale

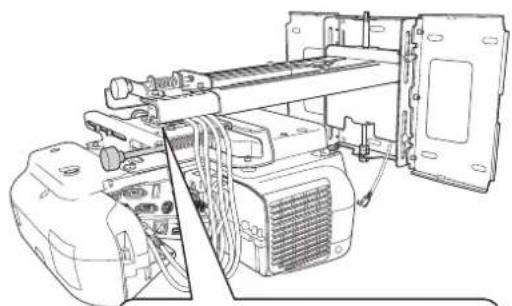

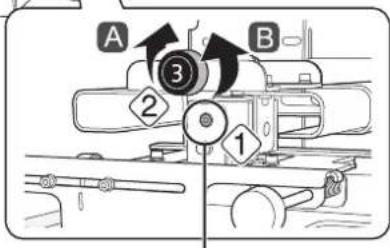

7. Utilisez la poignée de réglage dans le haut pour régler l'inclinaison verticale

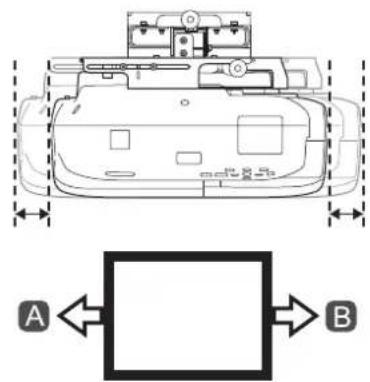

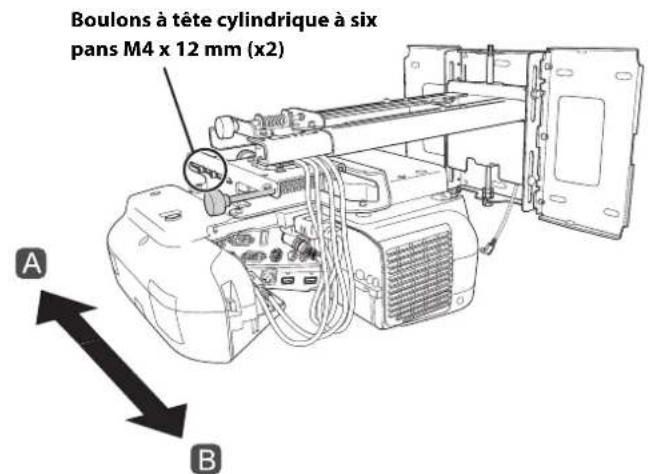

8. Reglez le coullissement horizontal

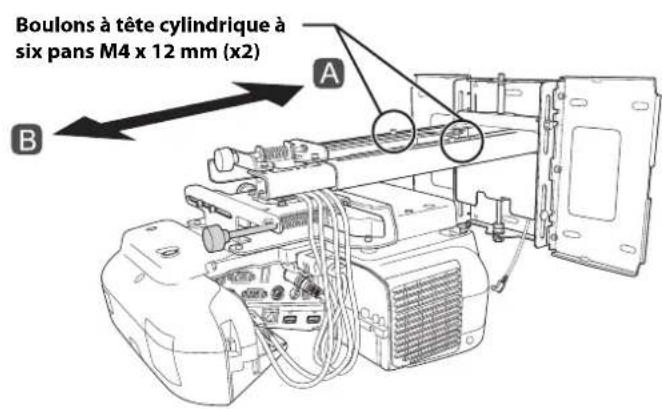

9. Reglez le coulissement vers l'avant/l'arrière

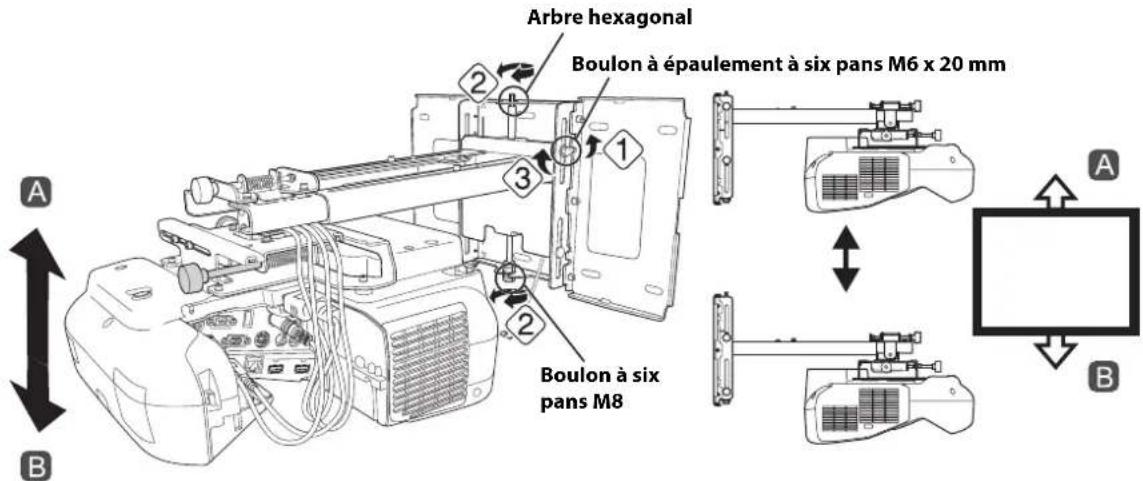

10. Reglez le coulissement vertical
11. Supprimez l'affichage de la mire

7 Fixation des caches

121

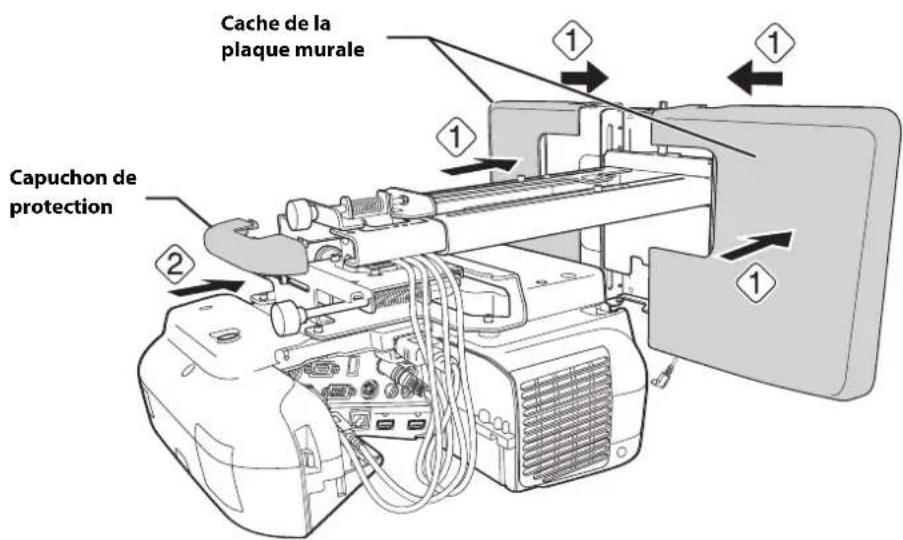

1. Fixez le cache du support de montage et le capuchon de protection

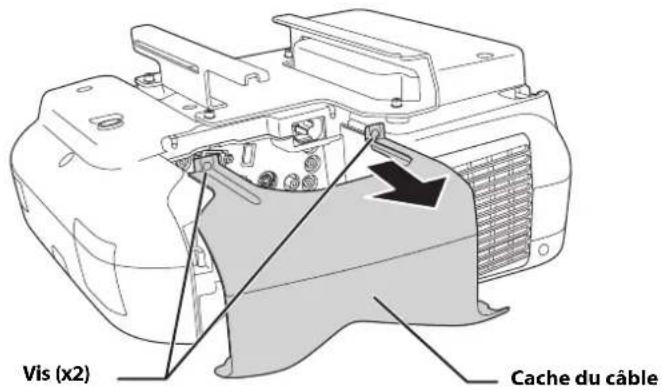

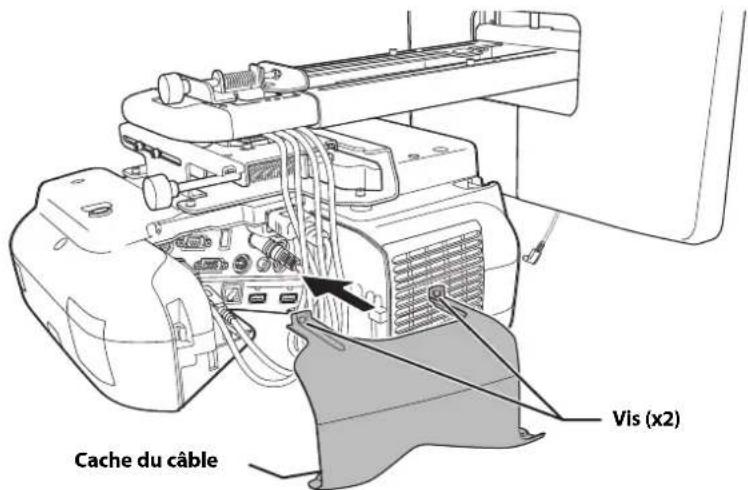

2. Fixez le cache du cable au projecteur

8 Installation de l'unité tactile

123

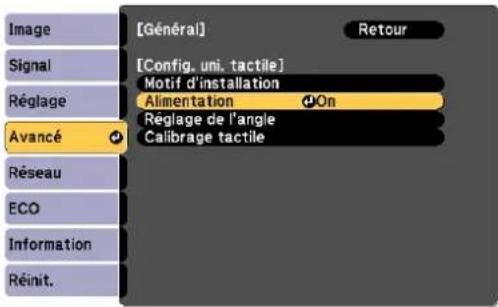

1. Mettez le projecteur sous tension

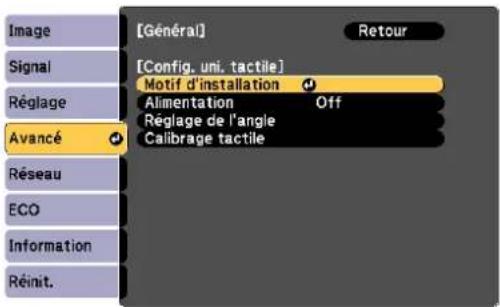

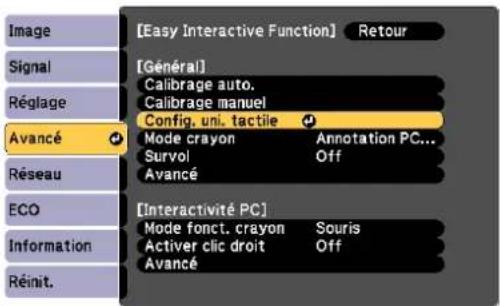

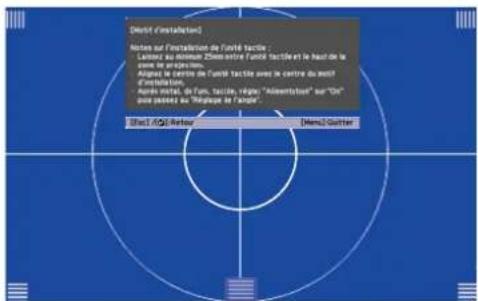

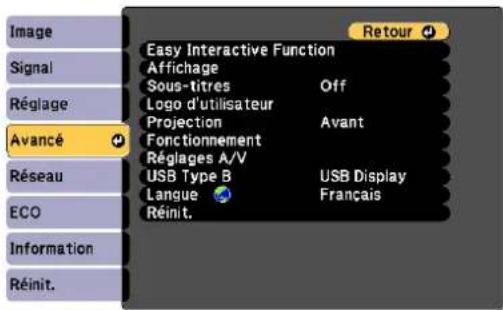

2. Affichez le motif d'installation

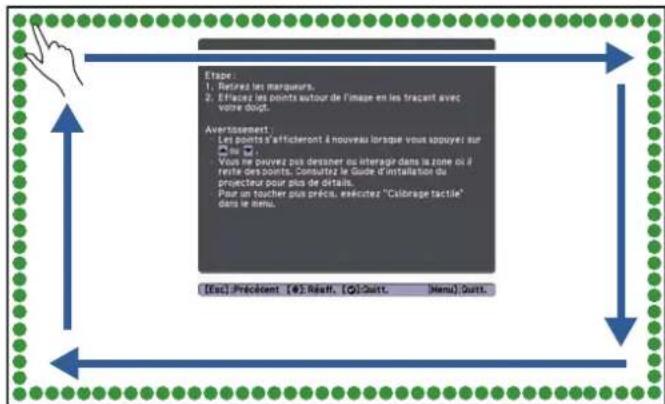

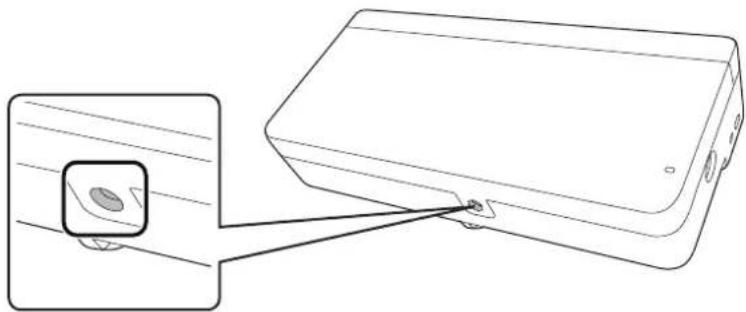

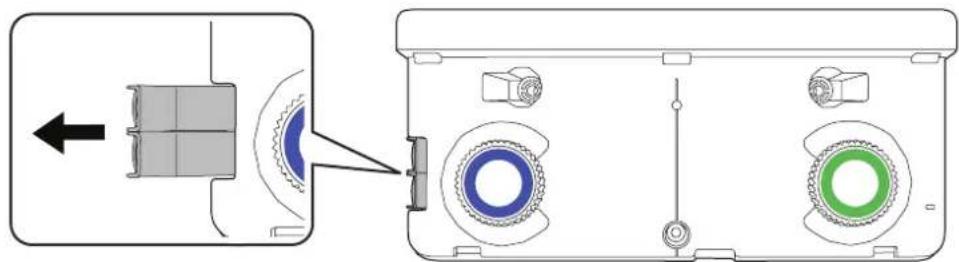

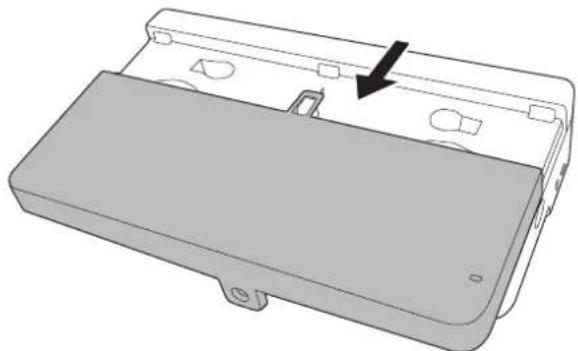

3. Retirez les marqueurs

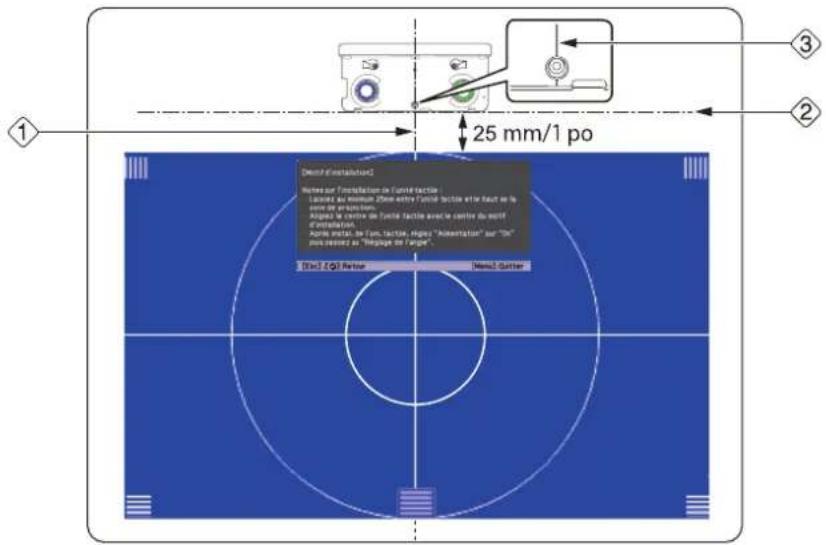

4. Determininez la position d'installation de l'unité tactile
   5.Installez l'unité tactile

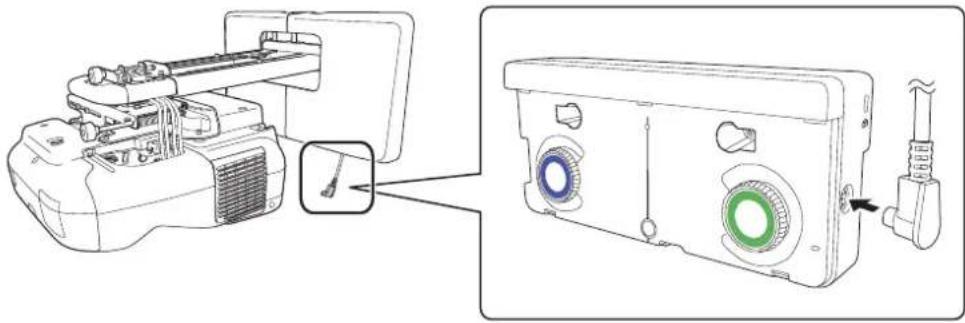

5. Branchez le cable

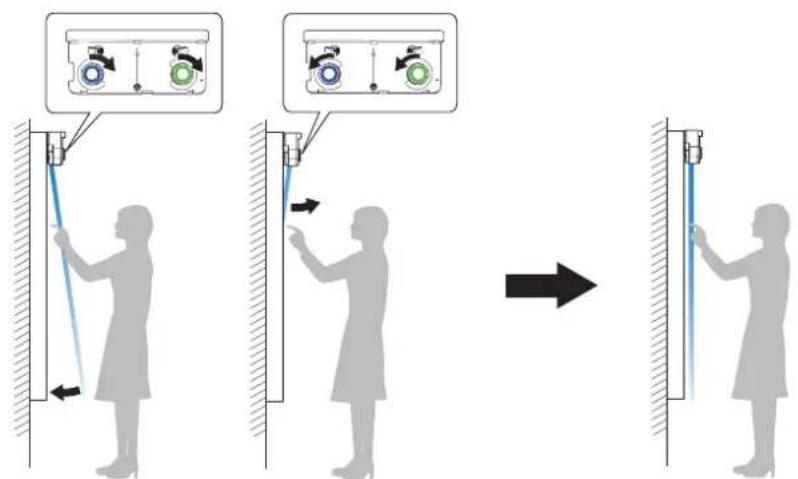

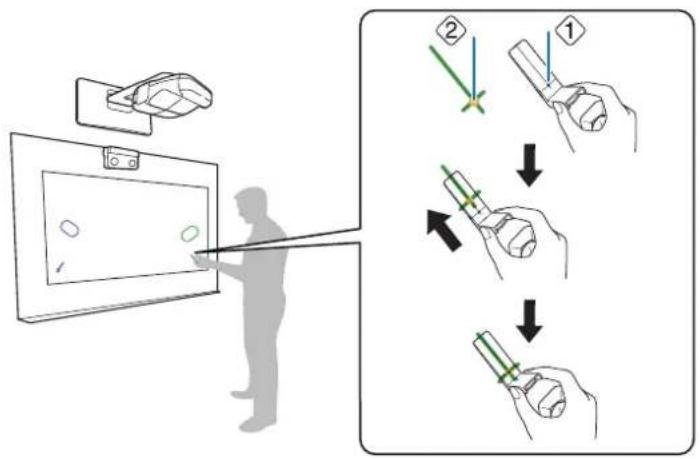

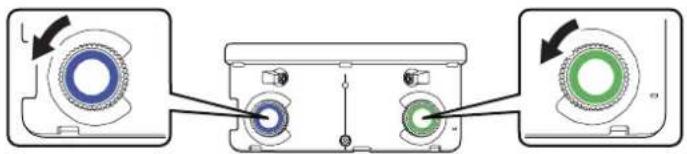

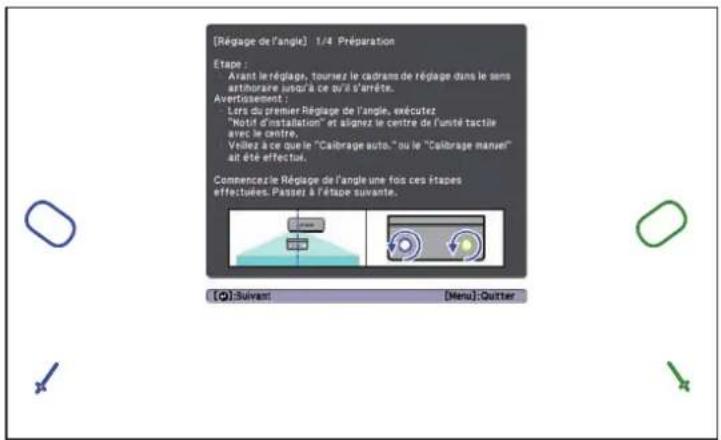

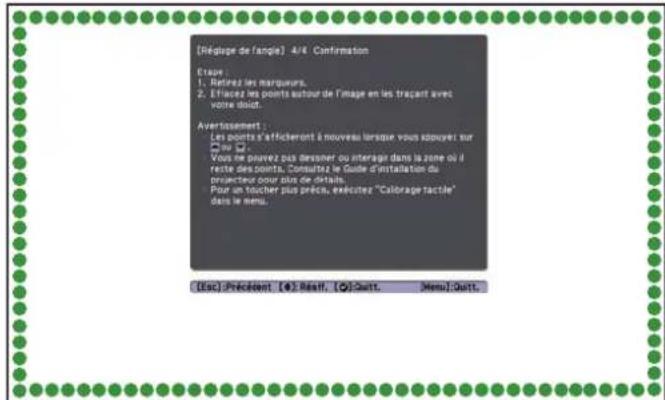

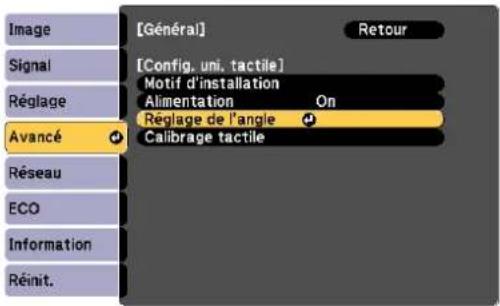

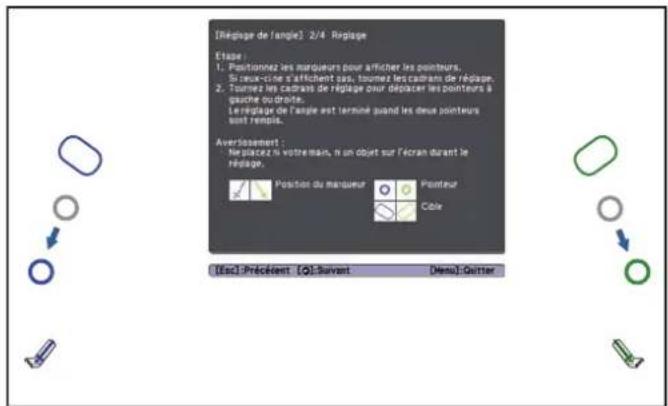

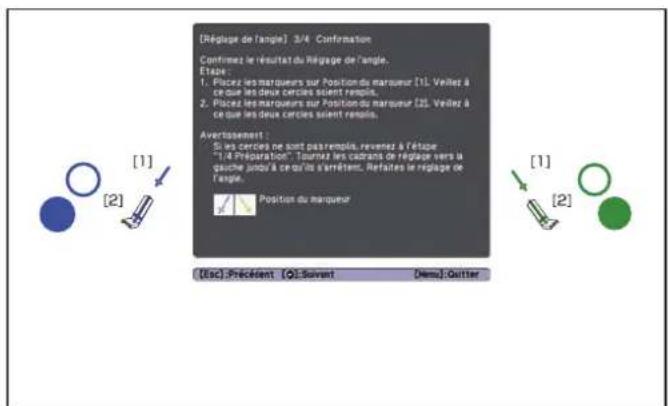

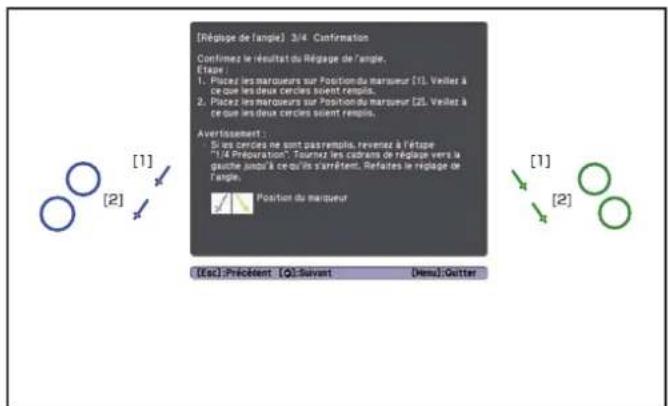

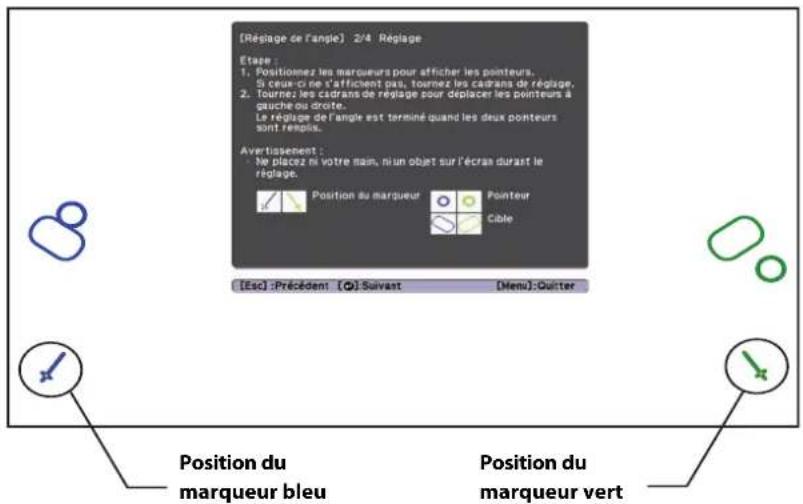

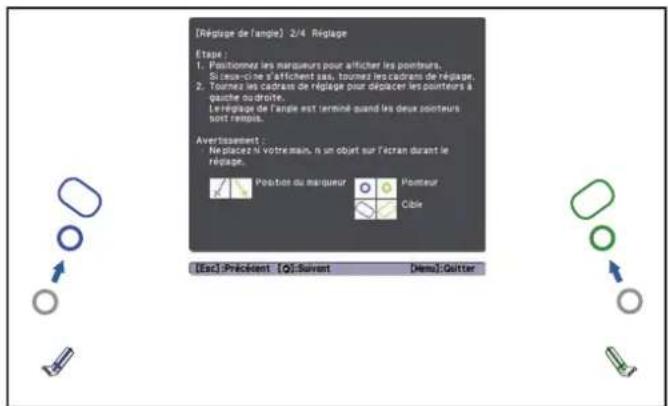

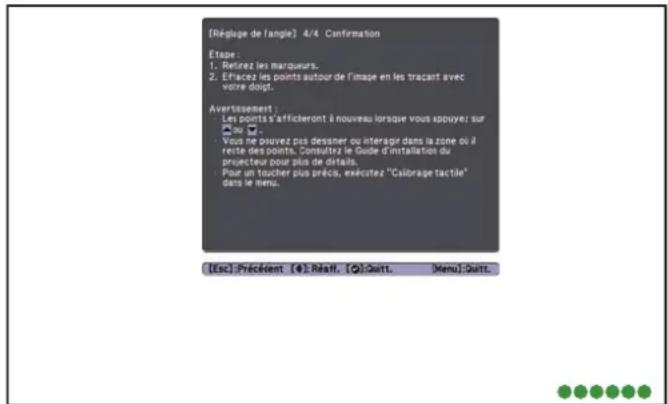

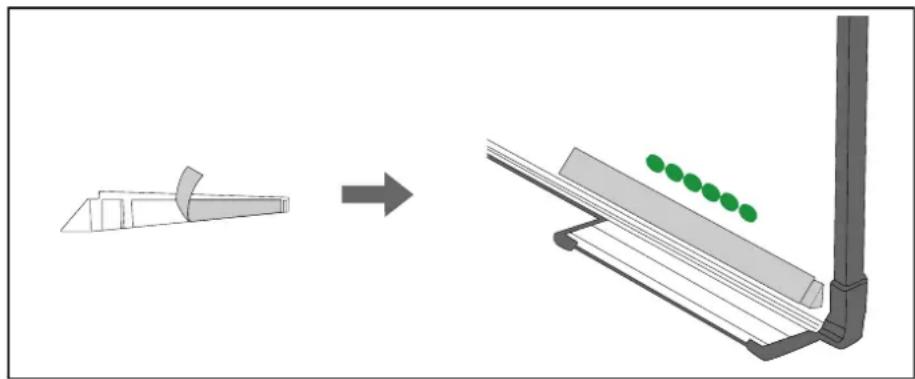

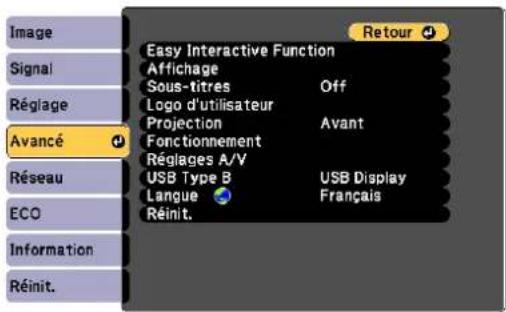

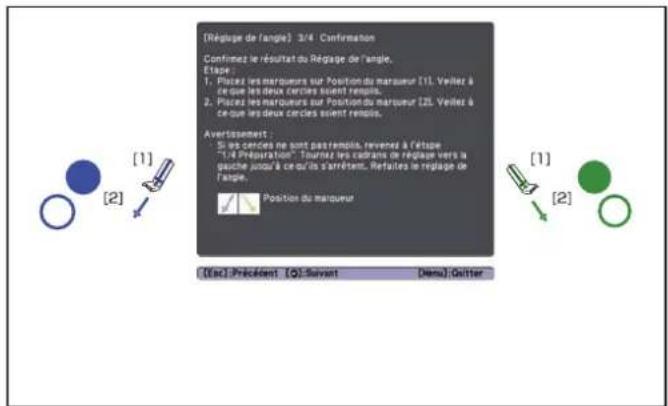

6. Reglez l'angle

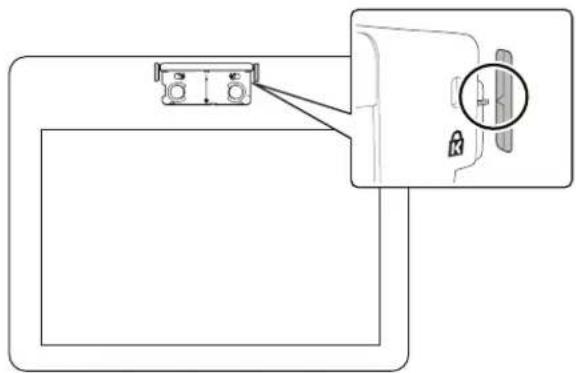

7. Stockez les marqueurs et posez les étiquettes

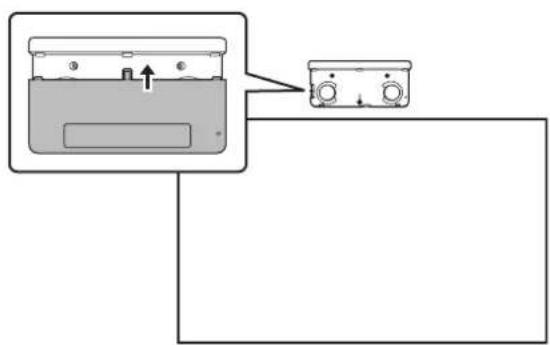

8. Posez le couvercle

9 Installation du boîtier de commande

136

1. Retirez le cache-câbles

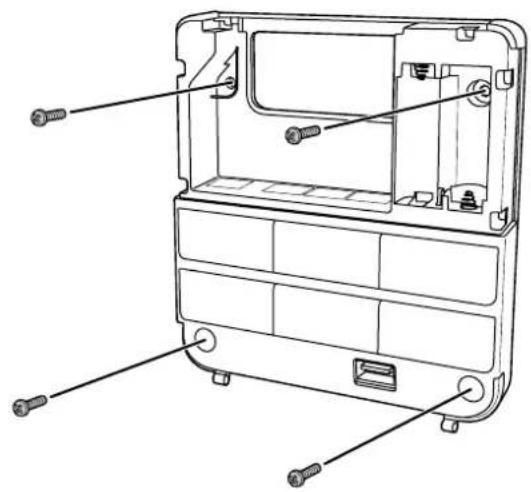

2. Fixez le boitier de commande

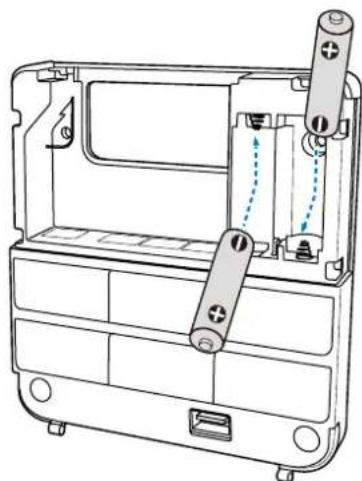

   3.Installez les piles

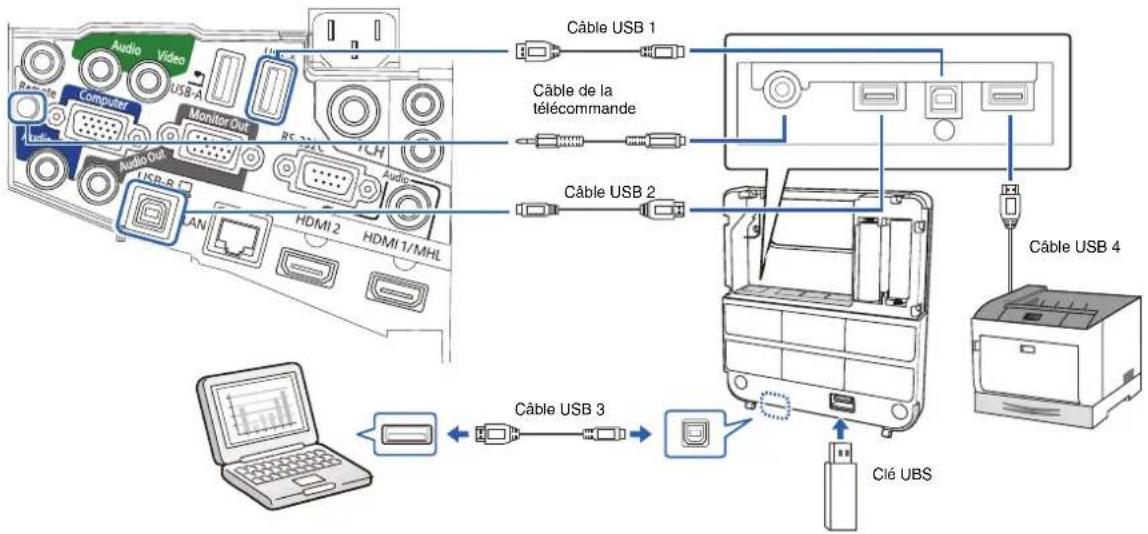

3. Connectez les câbles du projecteur au boîtier de commande
4. Apposez les autocollants de protection de port

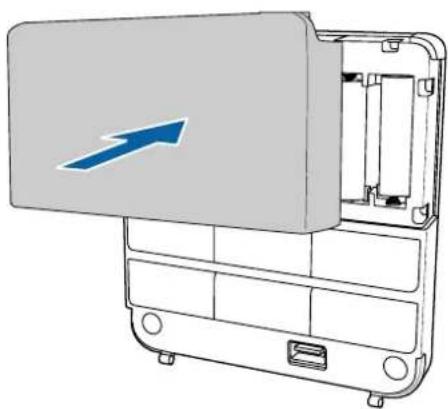

5. Fixez le cache-câbles

10 Annexe

140

1. Pour la fonction Easy Interactive

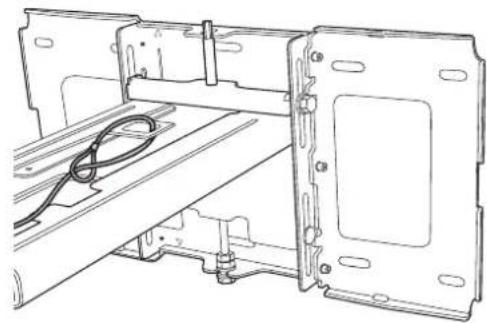

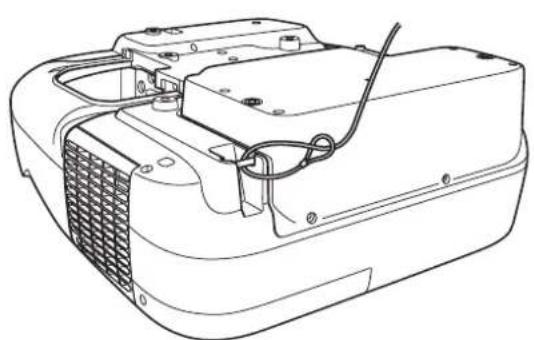

2. Fixation d'un cable de sécurité

Support de montage

Support de montage

Arbre hexagonal

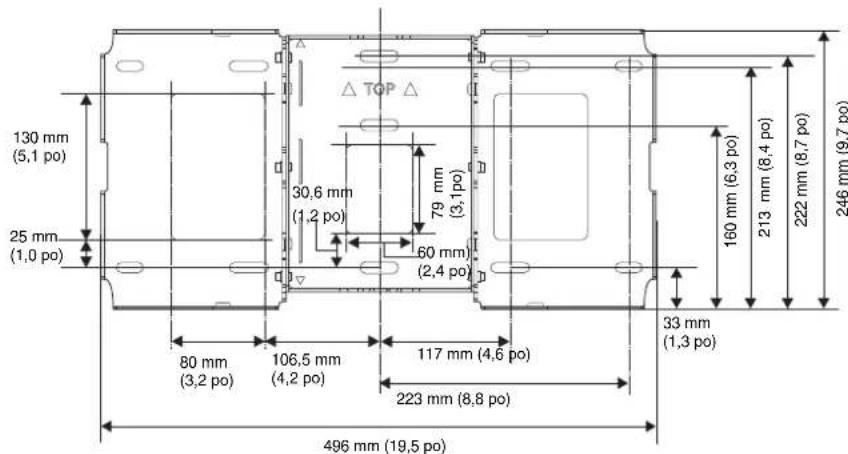

Plaque murale

Cache de la plaque murale

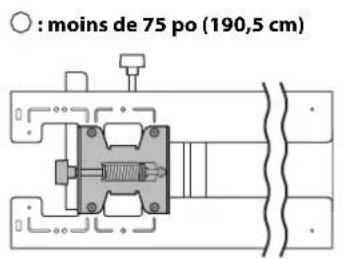

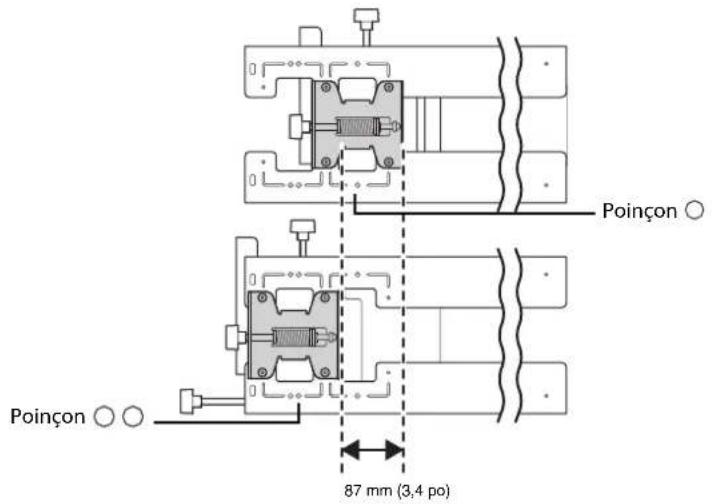

Dispositif de réglage à 3 axes et plaque coulissante (fixés à la livraison)

Rallongeducapotde la plaque murale

Fiche modele (pour I'installation de la plaque murale)

Cable d'ordinateur VGA (peut etre inclus avec le projecteur ou le support de montage)

Clé plate
13 mm (pour M8 et M6) x 6 mm (pour arbre hexagonal)

Clé à six pans (pour M4)

Capuchon de protection

Forme Nom	Quantité Application

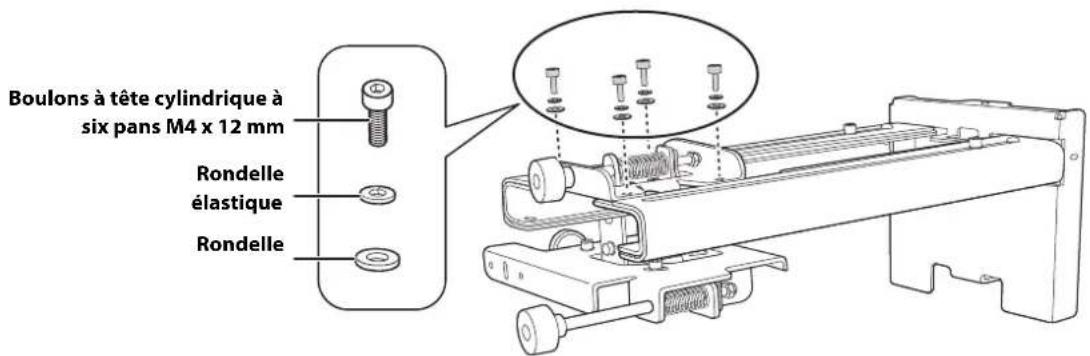

	Boulon à tête cylindrique à six pans M4 x 12 mm avec rondelle/rondelle élastique	6 Pour l'assemblage de la plaque murale
		4 Pour l'installation du dispositif de réglage à 3 axes/support de montage
		4 Pour l'installation de la plaque coulissante/du projecteur
		2 Pour l'installation de la plaque coulissante/du dispositif de réglage à 3 axes (fixés ensemble à la livraison)
	Boulon à épaulement à six pans M6 x 20 mm avec rondelle/rondelle élastique	1 Pour l'installation du support de montage/ PLAque murale
	Vis à épaulement à tête à empreinte cruciforme M6 x 20 mm avec rondelle plastique	3

Utilisez les vis ou les boulons fournis avec le support de montage pour installer ce dernier, comme decrit dans le present guide. Ne leur substituez pas un autre type de boulons.

• Vous doivent aussi utiliser des pattes de fixation M10 x 60 mm disponibles en magasin (au moins 3) pour fixer la plaque murale au mur.
• Rassembliez les outils et les éléments nécessaires avant de commencer l'installation, incluant un tournevis cruciforme numero 3.

Unité tactile

Les pieces suivantes sont emballées avec votre projecteur et sont nécessaires lors de l'installation de l'unité tactile. Lorsque vous installez l'unité tactile sur une surface non magnétique, vous aurez aussi besoin de vis M4.

Unité tactile et marqueurs (les marqueurs sont à l'intérieur de l'unité)

Rondelle d'espacement pour trou de vis (× 3)

Cable de connexion pour unité tactile

Etiquettes (× 4)

Ruban adhesif (approx. Deflecteurs infrarouges 6cm[2,4po]) pour fixer approx.28,5cm [11,2po] × 8 les marqueurs × 12

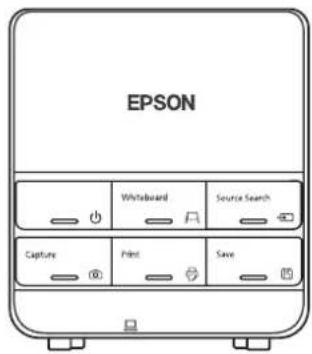

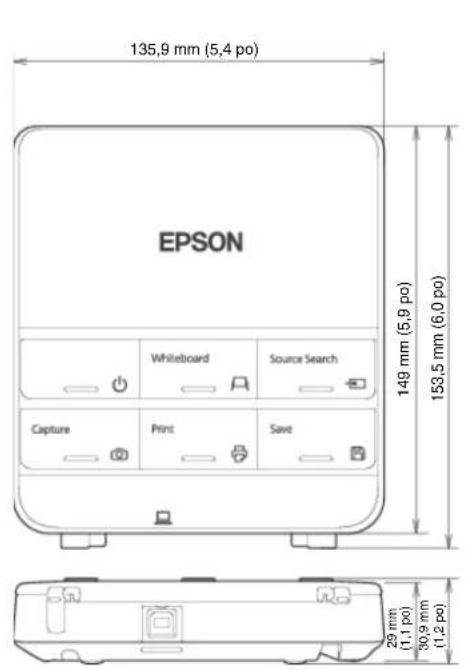

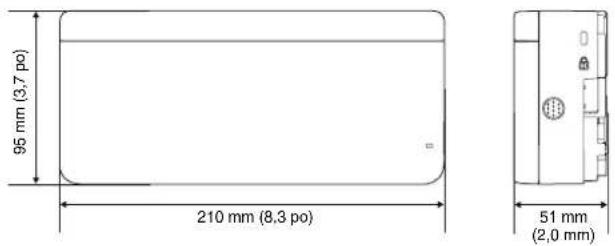

Boîtier de commande

Les pièces suivantes sont emballées avec votre projecteur et elles sont requises pour fixer le boîtier de commande. Lorsque vous installez le boîtier de commande sur un mur, vous aurez aussi besoin de quatre vis M4 x 20 mm.

Boitier de commande

Piles de format AA (x 2) Autocollatissen plastique
protection de port

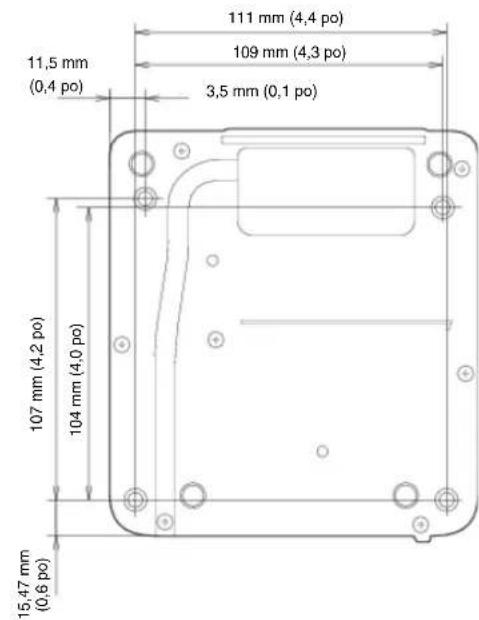

Élément	Spécification	Information supplémentaire	Page de référence
Hauteur du support de montage(incluant le dispositif de réglage à 3 axes, la plaque coulissant, la plaque murale, le cache de la plaque murale, la rallonge du capot de la plaque murale et le bouchon de protection)	Environ 8,4 kg(18,5 lb)	Support de montage : 3,0 kg (6,6 lb)Dispositif de réglage à 3 axes : 1,2 kg (2,6 lb)Plaque coulissanté : 0,8 kg (1,8 lb)Plaque murale : 2,7 kg (6,0 lb)Cache de la plaque murale et capuchon de protection :0,4 kg (0,9 lb)Rallonge du capot de la plaque murale : 0,3 kg (0,6 lb)	—
Capacité de chargementmaximale	7 kg (15,4 lb) — —
Plage de réglage du coulissement vertical	38 mm (± 1,5 po) — —	Voir	l'illustrationci-dessous
Plage de réglage du coulissementhorizontal	45 mm (± 1,8 po) — —	Voir	l'illustration àla pagesuivante

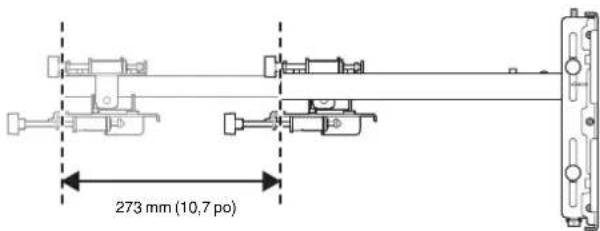

Plage de réglage du coulissementvers l'avant/l'arrière	360 mm(0 à 14,2 po)	Plage de réglage du coulissement du bras : 0 à 273 mm(0 à 10,7 po)Réglage à partir de la position d'installation dudispositif de réglage à 3 axes : 87 mm (3,4 po)	Voirl'illustration àla pagesuivante
Plage de réglage du roulishorizontal	± 3° Réglages précis possibles avec la poignée de réglage		p. 117
Plage de réglage de la rotationhorizontal	± 8° Réglages précis possibles avec la poignée de réglage		p. 118
Plage de réglage de l'inclinaisonvertical	± 3° Réglages précis possibles avec la poignée de réglage		p. 118

Plaque murale

La plaque murale est livrée en trois pieces. Utilisez les boulons M4 x 12 mm (x6) inclus pour fixer les pieces séparées avant le montage du projecteur. Consultez la page 104 pour obtenir les instructions.

Plage de réglage du coulissement vertical

Plage de réglage du coulissement horizontal

Plage de réglage du coulissement vers l'avant/l'arrière

Plage de réglage du couilissement du bras

Réglage à partir de la position d'installation du dispositif de réglage à 3 axes

En déplaçant la position d'installation du dispositif de réglage à 3 axes vers l'avant ou l'arrière, vous pouvez régler la position d'installation du projecteur.

Lorsque la taille de l'écran est inférieure à 75 pouces (190,5 cm), installez-le à la position indiquée par le point sur le bras de montage.

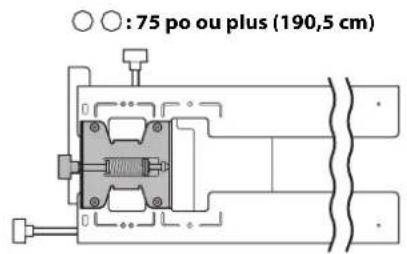

Lorsque la taille de l'écran est de 75 pouces (190,5 cm) ou plus, installez-le à la position indiquée par le pointon sur le bras de montage.

Pour voir le pointon, vous devez restorer les deux vis placees dans le haut et ensuite, faire glisser la rallonge du bras.

Unité tactile

Dimensions externes et poids

L'unité tactile pèse environ 450 g (16 oz).

Étiquettes d'ajvertissement

L'unité tactile est un produit laser de classe 1 qui est conforme à la norme JIS C 6802:2011. Desétiquettes d'advertissement sont apposées à l'unité tactile afin d'indiquer qu'il s'agit d'un produit laser de classe 1. Lesétiquettes contiennent les informations suivantes :

• Radiations laser invisibles
• Evitez de regarder le faisceau laser directement avec des instruments optiques
• Produit laser classe 1

Port de diffusion du laser

Le faisceau laser est diffusé depuis les ports de diffusion laser à l'arrière de l'unité tactile.

Boîtier de commande

Dimensions externes et poids

Le boitant de commande pese environ 240 g (8,5 oz).

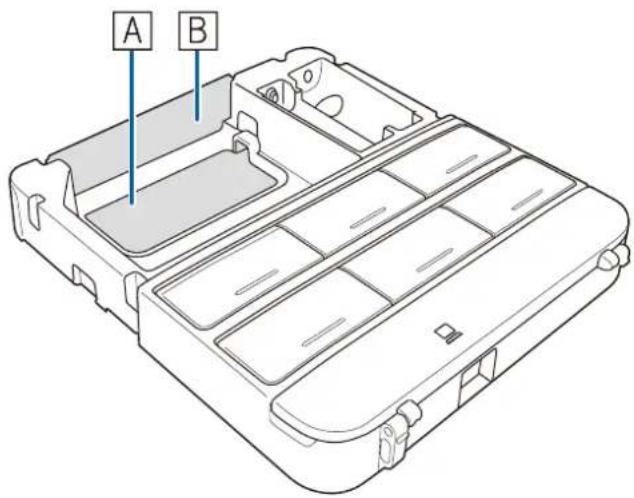

Trous pour le passage des câbles

Lorsque vous faites passer les câbles à travers un mur, utilisez la position (A) dans l'illustration suivant comme trou pour le passage des câbles.

Sinon, retirez le cache-cables ( Ret faites passer les cables à travers l'ouverture. Faites passer le cable de l'imprimante le long de la rainure à l'arrière du boitier de commande

3 Connexion des apparéils

Assurez-vous d'avoir le cordon d'alimentation, le cable d'ordinateur et les autres pieces à l'emplacement d'installation du support de montage.

Assurez-vous aussi d'avoir tous les cables nécessaires pour l'unité tactile et tous les apparciels que vous envisagez de connecter au projeteur, par exemple, uneamera de documents ou un microphone. Il est possible que le panneau de connexion soit différent de celui du modele illustré. Pour obtenir plus de détails, consultez le Guide de l'utilisateur en ligne pour votre projeteur.

Pour la fonction interactive

Lorsque vous interagissez avec l'image projetée via une connexion à un ordinateur, un cable USB est nécessaire. Vous n'avez cependant pas besoin d'un cable USB lorsque vous interagissez avec l'image projetée à l'aide de la fonction intégrée du projecteur.

Connexion du boîtier de commande

Le boîtier de commande est inclus avec les projecteurs BrightLink Pro 1410Wi/1420Wi/1430Wi. Il offre une autre option que la télécommande pourmettre le projecteur sous tension, changer la source et selectionner le mode de tableau blanc. Vous pouvez aussi utiliser le boîtier de commande pour saïrir, imprimer et enregistrer les images projétées.

Vouvelez installer le boitier de commande sur la meme surface que le projecteur a l'intérieur de la zone de couverture specifiée dans les instructions d'installation. Voupuez utiliser les piles inclues ou l'ensemble de cables de la telecommande (modèle ELPKC28, numero de piece V12H005C28) pour alimenter le boitier de commande.

Consultez la section Installation du boitier de commande p. 136 pour les instructions.

4 Positionnement du projecteur

Les projecteurs BrightLink Pro 1410Wi/1420Wi/1430Wi, BrightLink 475W/485W, BrightLink 575Wi/585Wi/595Wi, BrightLink 575Wi+/585Wi+/595Wi+ et les projecteurs PowerLite 475W/485W/575W/585W peuvent projeter jusqu'à 254 cm (100 po) diagonalement pour une image WXGA, ou 223,5 cm (88 po) diagonalement pour une image XGA. Les projecteurs BrightLink 480i et PowerLite 470/480/570/580 peuvent projeter jusqu'à 236 cm (93 po) diagonalement pour une image XGA.

Voues pouvez projeter sur un tableau blanc préinstallé ou directement sur un mur ordinaire. Lors de l'installation de I'unité tactile, veilsz à installer I'unité sur I'écran qui est utilisé pour la projection; il doit y avoir une distance d'au moins 120 mm (4,7 po) entre le bord supérieur de I'image projetée et le bord supérieur de I'écran. C'est la hauteur du support mural qui déterminé la taille d'image maximum et la hauteur à laquelle I'image est projetée sur le mur ou le tableau blanc. La distance entre le mur et le projecteur (une fois qu'il est monté sur le bras régable du support de montage) influe aussi sur la taille et la position de I'image.

Si vous planifiez de projeter sur un tableau blanc, il est possible que l'image n'occappe pas tout le tableau; tout dépend du rapport hauteur/largeur. Si vous faites correspondre la hauteur de l'image à la hauteur du tableau, il est possible que des espaces apparaissent sur les cots du tableau.

Utilisez les feuilles de travail suivantes pour déterminer l'emplacement approprié de la plaque murale sur le mur. Si vous projetez sur un tableau blanc préinstallé, utilisez la feuille de travail à la page suivante. Si vous projetez sur un mur ordinaire, utilisez la feuille de travail de la page 86.

Lors de l'installation sur un tableau blanc, assurez-vous de laisser les écarts suivants autour du bord du tableau :

Du bord supérieur de I'image projetée jusqu'au bas de I'unité tactile : 25 mm (1 po)
Des bords de l'image projetée jusqu'aux bords du tableau: au moins 100 mm (4 po) à gauche et à droite

Du bas de I'image projetée jusqu'au bas du tableau: 20mm (0,8 mm)

S'il y a des obstacles tels que des cables, des plateaux pour tableau blanc, des plateaux pour crayon ou des cadres dans les zones mentionnées ci-dessus, l'unité tactile ne fonctionnera pas correctement.

Feuille de travail d'installation pour la projection sur un tableau mural préinstallé

1. Mesurez la hauteur du plafond (distance du plancher au plafond).
2. Mesurez la hauteur de la zone d'imag du tableau (h). (h)
3. Mesurez la largeur de la zone d'image du tableau (I). (I)
4. Mesurez la distance du plancher au bas de la zone d'image du tableau (f). (f)
5. Mesurez la distance du plafond au sommet de la zone d'image du tableau (d). (d)
6. Mesurez I'epaisseur du tableau (la distance de la surface de projection au mur) (x). (x)

1. Determinine le rapport hauteur/largeur du tableau ou des images à projeter. Pour de nouveaux ordinateurs ou portatifs, il s'agira probablement de WXGA (16:10). Pour l'équipment plus ancien, il s'agira probablement de XGA (4:3). Il vous faudra peut-être consulter le service des TI pour obtenir cette information.

4:3XGA

16:10WXGA

16:9 grand écran

1. En utilisant les tableaux des pages 90 à 96 pour votre rapport hauteur/largeur et la hauteur d'image souhaiée (h), trouvez la distance requise entre le sommet de la zone (c) d'image et les trous dans le bas de la plaque murale (c).

2. Determine la position pour l'installation de votre projecteur en additionnant les valeurs (f), (h) et (c), en prévoyant 254 mm (10 po) de plus pour la hauteur de la plaque murale et le cache.

Si la hauteur du plafond de votre salle (telle que notée à l'objet 1) ne correspond pas à la hauteur de plafond minimum requise pour votre tableau, vous pourriez avoir besoin de selectionner une taille d'image plus petite ou d'abaisser le tableau sur le mur.

+10 po (254mm)

total

1. ÀpRES avoir confirmé votre taille d'image, utilisez du ruban ou un crayon pour marquer la distance (c) du sommet de la zone d'image sur le tableau aux trous dans le bas de la plaque murale.

2. Alignez la ligne horizontal sur le gabarit avec la marque (c), puis alignez la ligne centrale du gabarit avec le centre de la zone d'image. Suivez les directives de la page 103 pour installer le projecteur.

Feuille de travail d'installation pour la projection sur un mur ordinaire

1. Mesurez la hauteur du plafond (distance du plancher au plafond).
2. Détérince le rapport hauteur/largeur souhaité de l'image. Pour de nouveaux ordinateurs ou portats, il s'agira probablement de WXGA (16:10). Pour l'équipment plus ancien, il s'agira probablement de XGA (4:3). Il vous faudra peut-être consulter votre service des TI pour obtenir cette information.

4:3XGA

16:10WXGA

16:9 grand écran

1. À l'aide des tableaux des pages 90 à 96 pour votre rapport hauteur/largeur, sélectionné la taille d'image la plus grande qui soit disponible pour la hauteur de votre plafond. (h)

Hauteur de l'image (h)

(h)

Largeur de l'image (l)

1. Mesurez la distance souhaitee du plancher au bas de la zone d'image (f).

La distance minimum recommende est de 762 mm (30 po). Il se peut que la vue des images apparaisant à moins de 28 pouces du plancher soit obstruée.

1. Trouvez le sommet de la zone d'image projetée en additionnant les distances (f) et (h).

2. Utilisez les tableaux des pages 90 à 96 pour déterminer la distance requise du haut de la zone d'image aux trous dans le bas de la plaque murale (b). (c)

3. Additionnez :

Distance requise du sommet de la zone d'image aux trouss dans le bas de la plaque (c) murale (c)

Hauteur de la zone d'image (h) (h)

Distance du plancher au bas de la zone d'image (f)

Hauteur de la plaque murale avec le cache ± 10 po

Si le total depasse la hauteur du plancher, il vous faudra réduire la taille d'image ou réduire la distance du plancher au bas de la zone d'image. (254 mm)

1. ÀpRES avoir confirmé votre taille d'image, utilisez du ruban ou un crayon pour marquer la distance (c) du sommet de la zone d'image sur le tableau aux trous dans le bas de la plaque murale.

2. Alignez la ligne horizontale sur le gabarit avec la marque (c), puis alignez la ligne centrale du gabarit avec le centre de la zone d'image. Suivez les directives de la page 103 pour installer le projeteur.

Les tableaux des pages suivantes fournissant des renseignements d'installation pour toutes les tailles d'image prises en charge. La hauteur de plafond minimum est basée sur une image à 762 mm (30 po) du plancher; si l'image est plus BASSE, la hauteur de plafond minimum est réduite par la mesure correspondante.

Utilisez les feuilles de travail, les illustrations et les renseignements des tableaux aux pages suivantes pour déterminer la distance de projection et le placement de la plaque murale. L'intervalle recommendé pour la distance de projection (a) tel qu'illustré aux pages suivantes est de 62 à 311 mm (2,5 po à 12,2 po).

Taille de l'image diagonale et position de montage

Les chiffres sur la mesure de la glissière (b) sont les mêmes que ceux de la distance de projection (a) lorsque la taille de l'image diagonale (S) est de 75 po (190,5 cm) ou plus. Parce que la position d'installation du projecteur change lorsque (S) est moins de 75 po (190,5 cm), les chiffres pour (a) et (b) sont différents.

Décalage pour la position du centre de l'écran et le centre de la plaque murale

Pour voir le point et les chiffres sur le coulissement de la glissiere, vous devez faire glisser la rallonge du bras.

Lorsque la taille de l'image diagonale est de 75 po (190,5 cm) ou plus, montez le dispositif de réglage à 3 axes à la position indiquée avec le pointon

Lorsque la taille de l'image diagonale est de moins de 75 po (190,5 cm), montez le dispositif de réglage à 3 axes à la position indiquée avec le pointon

Distance de la surface de projection à la plaque murale

La distance (c) entre l'écran de projection et les trous dans le bas de la plaque murale correspond au chiffre indiqué lorsque le couilissement vertical est à la position de base, tel qu'illustré ci-dessous.

Alignez l'encôche sur la plaque d'installation avec la position du pointon sur la plaque murale.

Encoche sur le bras du support

Tableaux des mesures d'installation

Utilisez le tableau suivant afin de déterminer quel tableau de mesures vous devez utiliser pour votre projecteur.

Modèle du projecteur Taille de l'image	maximale(diagonale)	Tableau desmesuresd'installation
BrightLink Pro 1410Wi/1420Wi/1430Wi	100 WXGA
BrightLink 475W/485W/575Wi/585Wi/595Wi
BrightLink 575Wi+/585Wi+/595Wi+
PowerLite 475W/485W/575W/585W
BrightLink 480i	93 XGA
PowerLite 470/480/570/580

Les mesures peuvent varier selon l'emplacement besoin pour le projecteur.

Lors d'une projection en mode Télé, la qualité des images projétées peut être réduite. Lorsqu'un projeteur WXGA est utilisé pour projeter des images à un rapport largeur/ hauteur 4:3, les images sont automatiquement redimensionnées et la qualité des images projétées peut être réduite.

Lorsque la rallonge du capot de la plaque murale est installée, la taille de l'image diagonale minimale est augmentée à : WXGA 67 po (16:10), 65 po (16:9), 59 po (4:3); XGA 62 po (4:3), 57po (16:9), 59 po (16:10).

Mesures d'installation en pouces pour les projecteurs WXGA

Taille de l'image diagonale (S)	16:10 WXGA 4:3 XGA 16:9 grand éc.						an
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale(c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
53 po —	—	—	—	—	—	—	78,7	42,4	31,8	2,5	5,9	6	9	—	—	—	—	—
54 po —	—	—	—	—	—	—	79,4	43,2	32,4	2,7	6,1	7	0	—	—	—	—	—
55 po —	—	—	—	—	—	—	80,1	44,0	33,0	3,0	6,4	7	1	—	—	—	—	—
56 po —	—	—	—	—	—	—	80,8	44,8	33,6	3,3	6,7	7	2	—	—	—	—	—
57 po —	—	—	—	—	—	—	81,5	45,6	34,2	3,6	7,0	7	3	—	—	—	—	—
58 po	—	—	—	—	—	—	82,3	46,4	34,8	3,8	7,3	7	5	—	—	—	—	—
59 po	—	—	—	—	—	—	83,0	47,2	35,4	4,1	7,6	7,6	7	77,5	51,4	28,9	2,6	6,0	8,5
60 po	78,7	50,9	31,8	2,5	5,9	6,9	83,7	48,0	36,0	4,4	7,8	7,7	7	78,1	52,3	29,4	2,9	6,3	8,7
61 po	79,3	51,7	32,3	2,7	6,1	7,0	84,4	48,8	36,6	4,7	8,1	7,8	7	78,7	53,2	29,9	3,1	6,5	8,8
62 po	79,9	52,6	32,9	3,0	6,4	7,1	85,1	49,6	37,2	5,0	8,4	7,9	7	79,3	54,0	30,4	3,4	6,8	8,9
63 po	80,6	53,4	33,4	3,2	6,6	7,2	85,8	50,4	37,8	5,2	8,7	8,0	80,0	54,9	30,9	3,6	7,0	9,1
64 po	81,2	54,3	33,9	3,4	6,9	7,3	86,6	51,2	38,4	5,5	8,9	8,2	80,6	55,8	31,4	3,9	7,3	9,2
65 po	81,8	55,1	34,4	3,7	7,1	7,4	87,3	52,0	39,0	5,8	9,2	8,3	81,2	56,7	31,9	4,1	7,6	9,3
66 po	82,5	56,0	35,0	3,9	7,4	7,5	88,0	52,8	39,6	6,1	9,5	8,4	81,8	57,5	32,4	4,4	7,8	9,5
67 po	83,1	56,8	35,5	4,2	7,6	7,6	88,7	53,6	40,2	6,3	9,8	8,5	82,5	58,4	32,9	4,6	8,0	9,6
68 po	83,7	57,7	36,0	4,4	7,8	7,7	89,4	54,4	40,8	6,6	10,0	8,6	83,1	59,3	33,3	4,9	8,3	9,7
69 po	84,4	58,5	36,6	4,7	8,1	7,8	90,2	55,2	41,4	6,9	10,3	8,8	83,7	60,1	33,8	5,1	8,5	9,9
70 po	85,0	59,4	37,1	4,9	8,3	7,9	90,9	56,0	42,0	7,2	10,6	8,9	84,3	61,0	34,3	5,4	8,8	10,0
71 po	85,6	60,2	37,6	5,1	8,6	8,0	91,6	56,8	42,6	7,4	10,9	9,0	85,0	61,9	34,8	5,6	9,1	10,2
72 po	86,3	61,1	38,2	5,4	8,8	8,1	92,3	57,6	43,2	7,7	11,1	9,1	85,6	62,8	35,3	5,9	9,3	10,3

Taille de l'image diagonale (S)	16:10 WXGA						4:3 XGA					16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale(c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
73 po	86,9	61,9	38,7	5,6	9,1	8,2	93,0	58,4	43,8	8,0	11,4	9,2	86,2	63,6	35,8	6,1	9,6	10,4
74 po	87,5	62,8	39,2	5,9	9,3	8,3	93,8	59,2	44,4	8,3	11,7	9,4	86,8	64,5	36,3	6,4	9,8	10,6
75 po	88,2	63,6	39,7	6,1	6,1	8,4	94,5	60,0	45,0	8,5	8,5	9,5	87,5	65,4	36,8	6,6	6,6	10,7
76 po	88,8	64,4	40,3	6,4	6,4	8,5	95,2	60,8	45,6	8,8	8,8	9,6	88,1	66,2	37,3	6,9	6,9	10,8
77 po	89,5	65,3	40,8	6,6	6,6	8,6	95,9	61,6	46,2	9,1	9,1	9,7	88,7	67,1	37,8	7,1	7,1	11,0
78 po	90,1	66,1	41,3	6,9	6,9	8,8	96,6	62,4	46,8	9,4	9,4	9,8	89,3	68,0	38,2	7,4	7,4	11,1
79 po	90,7	67,0	41,9	7,1	7,1	8,9	97,4	63,2	47,4	9,7	9,7	10,0	90,0	68,9	38,7	7,6	7,6	11,2
80 po	91,4	67,8	42,4	7,3	7,3	9,0	98,1	64,0	48,0	9,9	9,9	10,1	90,6	69,7	39,2	7,9	7,9	11,4
81 po	92,0	68,7	42,9	7,6	7,6	9,1	98,8	64,8	48,6	10,2	10,2	10,2	91,2	70,6	39,7	8,1	8,1	11,5
82 po	92,6	69,5	43,5	7,8	7,8	9,2	99,5	65,6	49,2	10,5	10,5	10,3	91,8	71,5	40,2	8,4	8,4	11,6
83 po	93,3	70,4	44,0	8,1	8,1	9,3	100,2	66,4	49,8	10,8	10,8	10,4	92,5	72,3	40,7	8,6	8,6	11,8
84 po	93,9	71,2	44,5	8,3	8,3	9,4	100,9	67,2	50,4	11,0	11,0	10,5	93,1	73,2	41,2	8,9	8,9	11,9
85 po	94,5	72,1	45,0	8,6	8,6	9,5	101,7	68,0	51,0	11,3	11,3	10,7	93,7	74,1	41,7	9,1 9,1 12	0
86 po	95,2	72,9	45,6	8,8	8,8	9,6	102,4	68,8	51,6	11,6	11,6	10,8	94,3	75,0	42,2	9,4 9,4 12	2
87 po	95,8	73,8	46,1	9,1	9,1	9,7	103,1	69,6	52,2	11,9	11,9	10,9	95,0	75,8	42,7	9,6 9,6 12	3
88 po	96,4	74,6	46,6	9,3	9,3	9,8	103,8	70,4	52,8	12,1	12,1	11,0	95,6	76,7	43,1	9,9 9,9 12	5
89 po	97,1	75,5	47,2	9,5	9,5	9,9	—	—	—	—	—	—	96,2	77,6	43,6	10,2 10,2	12,6
90 po	97,7	76,3	47,7	9,6	9,6	10,0	—	—	—	—	—	—	96,8	78,4	44,1	10,4 10,4	12,7
91 po	98,3	77,2	48,2	10,0	10,0	10,1	—	—	—	—	—	—	97,5	79,3	44,6	10,7 10,7	12,9
92 po	99,0	78,0	48,8	10,3	10,3	10,2	—	—	—	—	—	—	98,1	80,2	45,1	10,9	10,9	13,0
93 po	99,6	78,9	49,3	10,5	10,5	10,3	—	—	—	—	—	—	98,7	81,1	45,6	11,2	11,2	13,1

Taille de l'image diagonale (S)	16:10 WXGA						4:3 XGA						16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale(c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
94 po	100,3	79,7	49,8	10,8	10,8	10,4	—	—	—	—	—	—	99,3	81,9	46,1	11,4	11,4	13,3
95 po	100,9	80,6	50,3	11,0	11,0	10,5	—	—	—	—	—	—	100,0	82,8	46,6	11,7	11,7	13,4
96 po	101,5	81,4	50,9	11,3	11,3	10,6	—	—	—	—	—	—	100,6	83,7	47,1	11,9	11,9	13,5
97 po	102,2	82,3	51,4	11,5	11,5	10,7	—	—	—	—	—	—	101,2	84,5	47,6	12,2	12,2	13,7
98 po	102,8	83,1	51,9	11,7	11,7	10,9	—	—	—	—	—	—	—	—	—	—	—	—
99 po	103,4	84,0	52,5	12,0	12,0	11,0	—	—	—	—	—	—	—	—	—	—	—	—
100 po	104,1	84,8	53,0	12,2	12,2	11,1	—	—	—	—	—	—	—	—	—	—	—	—

* Basée sur une image à 762 mm (30 po) du plancher; si l'imagé est plus basse, la hauteur de pla Fond minimum est réduite par la mesure correspondante.

Mesures d'installation en pouces pour les projecteurs XGA

Taille de l'image diagonale ($)	4:3 XGA 16:10 WXGA 16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)		Dist. du haut de l'image aux trous de la plaque murale (c)
52 po —	—	—	—	—	—	—	—	—	—	—	—	—	75,8	45,3	25,5	2,6	6,1	10,3
53 po —	—	—	—	—	—	—	76,9	44,9	28,1	2,5	5,9	8,8	76,4	46,2	26,0	2,9	6,3	10,5
54 po —	—	—	—	—	—	—	77,6	45,8	28,6	2,8	6,2	9,0	77,1	47,1	26,5	3,2	6,6	10,7
55 po —	—	—	—	—	—	—	78,2	46,6	29,2	3,1	6,5	9,1	77,8	47,9	27,0	3,5	6,9	10,8
56 po	79,6	44,8	33,6	2,5	5,9	6,0	78,9	47,5	29,7	3,4	6,8	9,3	78,5	48,8	27,5	3,8	7,2	11,0
57 po	80,3	45,6	34,2	2,7	6,1	6,1	79,6	48,3	30,2	3,6	7,0	9,4	79,2	49,7	27,9	4,1	7,5	11,2
58 po	80,9	46,4	34,8	3,0	6,4	6,2	80,3	49,2	30,7	3,9	7,3	9,6	79,8	50,6	28,4	4,4	7,8	11,4
59 po	81,7	47,2	35,4	3,3	6,7	6,3	81,0	50,0	31,3	4,2	7,6	9,7	80,5	51,4	28,9	4,6	8,1	11,6
60 po	82,3	48,0	36,0	3,5	6,9	6,4	81,7	50,9	31,8	4,5	7,9	9,9	81,2	52,3	29,4	4,9	8,3	11,8
61 po	83,1	48,8	36,6	3,8	7,2	6,5	82,4	51,7	32,3	4,7	8,1	10,0	81,9	53,2	29,9	5,2	8,6	12,0
62 po	83,7	49,6	37,2	4,1	7,5	6,6	83,1	52,6	32,9	5,0	8,4	10,2	82,6	54,0	30,4	5,5	8,9	12,2
63 po	84,4	50,4	37,8	4,3	7,7	6,6	83,7	53,4	33,4	5,3	8,7	10,4	83,2	54,9	30,9	5,8	9,2	12,3
64 po	85,1	51,2	38,4	4,6	8,0	6,7	84,4	54,3	33,9	5,6	9,0	10,5	83,9	55,8	31,4	6,1	9,5	12,5
65 po	85,9	52,0	39,0	4,8	8,2	6,8	85,1	55,1	34,4	5,8	9,3	10,7	84,6	56,7	31,9	6,4	9,8	12,7
66 po	86,5	52,8	39,6	5,1	8,5	6,9	85,8	56,0	35,0	6,1	9,5	10,8	85,3	57,5	32,4	6,6	10,0	12,9
67 po	87,2	53,6	40,2	5,4	8,8	7,0	86,5	56,8	35,5	6,4	9,8	11,0	85,9	58,4	32,9	6,9	10,4	13,1
68 po	87,9	54,4	40,8	5,6	9,0	7,1	87,2	57,7	36,0	6,7	10,1	11,1	86,6	59,3	33,3	7,2	10,6	13,3
69 po	88,6	55,2	41,4	5,9	9,3	7,2	87,9	58,5	36,6	7,0	10,4	11,3	87,3	60,1	33,8	7,5	10,9	13,5
70 po	89,3	56,0	42,0	6,1	9,6	7,3	88,5	59,4	37,1	7,2	10,7	11,4	88,0	61,0	34,3	7,8	11,2	13,7
71 po	90,0	56,8	42,6	6,4	9,8	7,4	89,2	60,2	37,6	7,5	10,9	11,6	88,6	61,9	34,8	8,1	11,5	13,8

Taille de l'image diagonale (S)	4:3 XGA						16:10 WXGA						16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)		Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
72 po	90,7	57,6	43,2	6,7	10,1	7,5	89,9	61,1	38,2	7,8	11,2	11,8	89,3	62,8	35,3	8,3	11,6	14,0
73 po	91,4	58,4	43,8	6,9	10,4	7,6	90,6	61,9	38,7	8,1	11,5	11,9	90,0	63,6	35,8	8,6	12,0	14,2
74 po	92,1	59,2	44,4	7,2	10,6	7,7	91,3	62,8	39,2	8,3	11,8	12,1	90,7	64,5	36,3	8,9	12,3	14,4
75 po	92,8	60,0	45,0	7,4	7,4	7,8	92,0	63,6	39,7	8,6	8,6	12,2	91,4	65,4	36,8	9,2	9,2	14,6
76 po	93,5	60,8	45,6	7,7	7,7	7,9	92,6	64,4	40,3	8,9	8,9	12,4	92,0	66,2	37,3	9,5	9,5	14,8
77 po	94,2	61,6	46,2	8,0	8,0	8,0	93,3	65,3	40,8	9,2	9,2	12,5	92,7	67,1	37,8	9,8	9,8	15,0
78 po	94,9	62,4	46,8	8,2	8,2	8,1	94,0	66,1	41,3	9,5	9,5	12,7	93,4	68,0	38,2	10,1	10,1	15,1
79 po	95,6	63,2	47,4	8,5	8,5	8,2	94,7	67,0	41,9	9,7	9,7	12,8	94,1	68,9	38,7	10,3	10,3	15,3
80 po	96,3	64,0	48,0	8,8	8,8	8,3	95,4	67,8	42,4	10,0	10,0	13,0	94,7	69,7	39,2	10,6	10,6	15,5
81 po	97,0	64,8	48,6	9,0	9,0	8,4	96,1	68,7	42,9	10,3	10,3	13,2	95,4	70,6	39,7	10,9	10,9	15,7
82 po	97,7	65,6	49,2	9,3	9,3	8,5	96,8	69,5	43,5	10,6	10,6	13,3	96,1	71,5	40,2	11,2	11,2	15,9
83 po	98,4	66,4	49,8	9,5	9,5	8,6	97,4	70,4	44,0	10,8	10,8	13,5	96,8	72,3	40,7	11,5	11,5	16,1
84 po	99,1	67,2	50,4	9,8	9,8	8,7	98,1	71,2	44,5	11,1	11,1	13,6	97,5	73,2	41,2	11,8	11,8	16,3
85 po	99,8	68,0	51,0	10,1	10,1	8,8	98,8	72,1	45,0	11,4	11,4	13,8	98,1	74,1	41,7	12,1	12,1	16,5
86 po	100,5	68,8	51,6	10,3	10,3	8,9	99,5	72,9	45,6	11,7	11,7	13,9	—	—	—	—	—	—
87 po	101,2	69,6	52,2	10,6	10,6	9,0	100,2	73,8	46,1	12,0	12,0	14,1	—	—	—	—	—	—
88 po	101,9	70,4	52,8	10,9	10,9	9,1	100,9	74,6	46,6	12,2	12,2	14,2	—	—	—	—	—	—
89 po	102,6	71,2	53,4	11,1	11,1	9,2	—	—	—	—	—	—	—	—	—	—	—	—
90 po	103,3	72,0	54,0	11,4	11,4	9,3	—	—	—	—	—	—	—	—	—	—	—	—
91 po	104,0	72,8	54,6	11,6	11,6	9,4	—	—	—	—	—	—	—	—	—	—	—	—
92 po	104,6	73,6	55,2	11,9	11,9	9,5	—	—	—	—	—	—	—	—	—	—	—	—

Taille de l'image diagonale (S)	4:3 XGA							16:10 WXGA						16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h))	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale (c)
93 po 10	5,3	74	55	8	12,2	12,2	9,6	-	-	-	-	-	-	-	-	-	-	-

* Basée sur une image à 762 mm (30 po) du plancher; si l'imagé est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Mesures d'installation en millimètres pour les projecteurs WXGA

Taille de l'image diag. (S)	16:10 WXGA 4:3 XGA 16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de I'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
53 po	—	—	—	—	—	—	1998 1077	808 62 149	174 — —	— — —	— —	—	—	—	—	—	—
54 po	—	—	—	—	—	—	2016 1097	823 69 156	177 — —	— — —	— —	—	—	—	—	—	—
55 po	—	—	—	—	—	—	2034 1118	838 76 163	180 — —	— — —	— —	—	—	—	—	—	—
56 po	—	—	—	—	—	—	2052 1138	853 83 170	183 — —	— — —	— —	—	—	—	—	—	—
57 po	—	—	—	—	—	—	2071 1158	869 91 178	186 — —	— — —	— —	—	—	—	—	—	—
58 po	—	—	—	—	—	—	2089 1179	884 98 185	189 — —	— — —	— —	—	—	—	—	—	—
59 po	—	—	—	—	—	—	2107	1199	899	105	192	192	1968	1306	735	66	153	217
60 po	1998	1292	808	62	149	174	2125	1219	914	112	199	195	1983	1328	747	73	160	220
61 po	2014	1314	821	69	156	177	2144	1240	930	119	206	198	1999	1350	760	79	166	223
62 po	2030	1335	835	75	162	179	2162	1260	945	126	213	201	2015	1373	772	86	173	227
63 po	2046	1357	848	81	168	182	2180	1280	960	133	220	204	2031	1395	785	92	179	230
64 po	2063	1379	862	87	174	185	2198	1300	975	140	227	207	2047	1417	797	98	185	234
65 po	2078	1400	875	93	180	187	2217	1321	991	147	234	210	2062	1439	809	105	192	237
66 po	2094	1422	888	100	187	190	2235	1341	1006	154	241	213	2079	1461	822	111	198	241
67 po	2111	1443	902	106	193	193	2253	1361	1021	161	248	216	2094	1483	834	117	204	244
68 po	2126	1465	915	112	199	195	2271	1382	1036	168	256	219	2111	1505	847	124	211	248
69 po	2143	1486	929	118	205	198	2290	1402	1052	175	262	222	2126	1528	859	130	217	251
70 po	2159	1508	942	124	211	201	2308	1422	1067	182	269	225	2142	1550	872	137	224	254
71 po	2175	1529	956	131	218	203	2326	1443	1082	189	276	228	2158	1572	884	143	230	258
72 po	2191	1551	969	137	224	206	2345	1463	1097	196	283	232	2174	1594	897	149	236	261
73 po	2208	1572	983	143	230	209	2364	1483	1113	203	290	235	2190	1616	909	156	243	265
Taille de l'image diag. (S)	16:10 WXGA						4:3 XGA						16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de I'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
74 po	223 1594 99	6 149 236	211 2382	504 1128	210 297 238	2205 1638 9	21 162 249	268
75 po	2240	1615	1010	155	155	214	2400	1524	1143	217	217	241	2222	1660	934	168	168	272
76 po	2256	1637	1023	162	162	217	2418	1544	1158	224	224	244	2237	1682	946	175	175	275
77 po	2272	1659	1037	168	168	219	2436	1565	1173	231	231	247	2253	1705	959	181	181	278
78 po	2288	1680	1050	174	174	222	2455	1585	1189	238	238	250	2269	1727	971	188	188	282
79 po	2304	1702	1063	180	180	225	2473	1605	1204	245	245	253	2285	1749	984	194	194	285
80 po	2320	1723	1077	187	187	227	2491	1626	1219	252	252	256	2301	1771	996	200	200	289
81 po	2336	1745	1090	193	193	230	2509	1646	1234	259	259	259	2317	1793	1009	207	207	292
82 po	2353	1766	1104	199	199	233	2528	1666	1250	266	266	262	2333	1815	1021	213	213	296
83 po	2368	1788	1117	205	205	235	2546	1687	1265	273	273	265	2349	1837	1034	219	219	299
84 po	2385	1809	1131	211	211	238	2564	1707	1280	280	280	268	2365	1860	1046	226	226	303
85 po	2401	1831	1144	218	218	241	2582	1727	1295	287	287	271	2380	1882	1058	232	232	306
86 po	2417	1852	1158	224	224	243	2601	1748	1311	294	294	274	2396	1904	1071	239	239	309
87 po	2433	1874	1171	230	230	246	2619	1768	1326	301	301	277	2412	1926	1083	245	245	313
88 po	2450	1895	1185	236	236	249	2637	1788	1341	308	308	280	2428	1948	1096	251	251	316
89 po	2466	1917	1198	242	242	252	—	—	—	—	—	—	2444	1970	1108	258	258	320
90 po	2482	1939	1212	249	249	254	—	—	—	—	—	—	2460	1992	1121	264	264	323
91 po	2498	1960	1225	255	255	257	—	—	—	—	—	—	2476	2015	1133	270	270	327
92 po	2515	1982	1239	261	261	260	—	—	—	—	—	—	2492	2037	1146	277	277	330
93 po	2530	2003	1252	267	267	262	—	—	—	—	—	—	2507	2059	1158	283	283	333
94 po	2546	2025	1265	273	273	265	—	—	—	—	—	—	2524	2081	1171	290	290	337
95 po	2563	2046	1279	280	280	268	—	—	—	—	—	—	2539	2103	1183	296	296	340

Taille de l'image diag. (S)	16:10 WXGA						4:3 XGA						16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de I'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
96 po	2578	2068 1	292	286	270 — —	— — — — —	— 2555	2125	1195	302	302	344
97 po	2595	2089	1306	292	273 — —	— — — — —	— 2571	21	47	1208	309	347
98 po	2611		2111		1319	298	298	276
99 po	2627		2132		1333	304	304	278
100 po	2643		2154		1346	311	311	281

* Basée sur une image à 762 mm (30 po) du plancher; si l'imagé est plus basse, la hauteur de pla Fond minimum est réduite par la mesure correspondante.

Mesures d'installation en millimètres pour les projecteurs XGA

Taille de l'image diag. (S)	4:3 XGA 16:10 WXGA 16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale
52 po	—	—	—	—	—	—	—	—	—	—	—	—	1925	1151	648	67	154	261
53 po	—	—	—	—	—	—	1952	1142	713	64	151	223	1942	1173	660	74	161	266
54 po	—	—	—	—	—	—	1970	1163	727	71	158	227	1959	1195	672	81	168	271
55 po	—	—	—	—	—	—	1987	1185	740	78	165	231	1976	1218	685	89	176	275
56 po	2021	1138	853	63	150	152	2005	1206	754	85	172	235	1993	1240	697	96	183	280
57 po	2039	1158	869	69	156	154	2022	1228	767	92	179	239	2011	1262	710	103	190	285
58 po	2056	1179	884	76	163	156	2040	1249	781	99	186	243	2028	1284	722	110	197	290
59 po	2074	1199	899	83	170	159	2057	1271	794	106	193	247	2045	1306	735	118	205	294
60 po	2091	1219	914	89	176	161	2075	1292	808	113	200	251	2062	1328	747	125	212	299
61 po	2110	1240	930	96	183	164	2092	1314	821	120	207	255	2080	1350	760	132	219	304
62 po	2127	1260	945	103	190	166	2110	1335	835	127	214	259	2097	1373	772	139	226	309
63 po	2145	1280	960	109	196	169	2127	1357	848	134	221	263	2114	1395	785	147	234	313
64 po	2162	1300	975	116	203	171	2145	1379	862	141	228	267	2131	1417	797	154	241	318
65 po	2181	1321	991	122	209	174	2162	1400	875	148	235	271	2148	1439	809	161	248	323
66 po	2198	1341	1006	129	216	176	2179	1422	888	155	242	275	2166	1461	822	168	255	328
67 po	2216	1361	1021	136	223	179	2197	1443	902	163	250	279	2182	1483	834	176	263	332
68 po	2233	1382	1036	142	229	181	2214	1465	915	170	257	283	2200	1505	847	183	270	337
69 po	2251	1402	1052	149	236	183	2232	1486	929	177	264	287	2217	1528	859	190	277	342
70 po	2269	1422	1067	156	243	186	2249	1508	942	184	271	291	2235	1550	872	197	284	347
Taille de l'image diag. (S)	4:3 XGA						16:10 WXGA						16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale
71 po	2286 1443	1082 162	249 188 22	66 1529	956 191 278	294 2251	572 884 205	292 351
72 po	2304 1463	1097 169	256 191 22	83 1551	969 198 285	298 2269	594 897 212	294 356
73 po	2322 1483	1113 176	263 193 23	01 1572	983 205 292	302 2286	616 909 219	306 361
74 po	2340 1504	1128 182	269 196 23	18 1594	996 212 299	306 2303	638 921 226	313 366
75 po	2357 1524	1143 189	189 198 23	36 1615	1010 219 219	9 310 2320	660 934 234	24 234 370
76 po	2375 1544	1158 196	196 201 23	53 1637	1023 226 226	314 2337	1682 946 241	241 375
77 po	2392 1565	1173 202	202 203 23	71 1659	1037 233 233	318 2355	1705 959 248	248 380
78 po	2411 1585	1189 209	209 206 23	88 1680	1050 240 240	322 2372	1727 971 255	255 255 385
79 po	2428 1605	1204 216	216 208 24	05 1702	1063 247 247	326 2389	1749 984 263	263 389
80 po	2446 1626	1219 222	222 211 24	23 1723	1077 254 254	4 330 2406	1771 996 270	270 270 394
81 po	2463 1646	1234 229	229 213 24	40 1745	1090 261 261	334 2424	1793 1009	277 277 399
82 po	2481 1666	1250 236	236 215 24	58 1766	1104 268 268	338 2441	1815 1021	284 284 404
83 po	2499 1687	1265 242	242 218 24	75 1788	1117 275 275	342 2458	1837 1034	292 292 408
84 po	2516 1707	1280 249	249 220 24	93 1809	131 282 282	346 2475	1860 1046	299 299 413
85 po	2534 1727	1295 256	256 223 25	10 1831	1144 289 289	350 2492	1882 1058	306 306 418
86 po	2552 1748	1311 262	262 225 25	28 1852	158 297 297	354 — —	— — —	— — —
87 po	2570 1768	1326 269	269 228 25	45 1874	1171 304 304	358 — —	— — —	— — —
88 po	2587 1788	1341 275	275 230 25	63 1895	185 311 311	1362 — —	— — —	— — —
89 po	2605	1808	1356	282	282	233	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —
90 po	2623	1829	1372	289	289	235	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —	— — —

Taille de l'image diag. (S)	4:3 XGA						16:10 WXGA						16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux troughs de la plaque murale
91 po	2641 1849	1387 295	295 238	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
92 po	2658 1869	1402 302	302 240	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
93 po	2675 1890	1417 309	309 242	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—

* Basée sur une image à 762 mm (30 po) du plancher; si l'imagé est plus basse, la hauteur de pla Fond minimum est réduite par la mesure correspondante.

Si vous avez un tableau blanc interactif préexistent, consultez le tableau ci-dessous pour identifier les modèles et tailles communés. Si votre tableau est listedé ici, utilisez les dimensions pour vous reférer aux exigences d'installation des pages 90 à 96.

Tailles des tableaux blancs interactifs

Taille diagonale	16:10 WXGA	4:3 XGA	16:9 grand écran
57 po — PolyVision TS410 —
60 po — Hitachi® Cambridge board 60	RM ClassBoard2 60 INTERWRITE BOARD 1060 INTERWRITE Dual board 1260	—
63 po — Hitachi® StarBoard FX-63 —
64 po — SMART Board 660	Prometheus ActivBoard 164	—
66 po — TeamBoard RT TMWM5422CL/EM —
71 po — INTERWRTE BOARD 1071
75 po PolyVision® end 2650 —
77 po — Hitachi Cambridge Board 77	Hitachi StarBoard FX DUO 77 SMART Board 680 SMART BoardX880 INTERWRITE® BOARD 1077 TeamBoard RT TMWM6250CL/EM	INTERWRITE Dual board 1277
77,5 po — RM ClassBoard 2 77.5 —
78 po PolyVision TS 600/TS620 / TSL620 PolyVision TS610	Prometheus ActivBoard 178 / 378	—
79 po — INTERWRITE Dual Board 1279 —
80 po — RM Classboard 85
82 po — Hitachi StarBoard FX-82W
85 po TeamBoard RT TMWM7450EM — INTERWRITE BOARD 1085			INTERWRITE Dual Board 1285
87 po	SMART BoardTM 685 SMART BoardX 885 Prometheus ActivBoard 387 Prometheus ActivBoard 587 pro	—	—
88 po Hitachi StarBoard FX DUO-88W —
89 po — INTERWRITE Dual Board 1289 —
93 po — PolyVision ENO 2810
94 po — SMART Board 690
95 po — INTERWRITE TE BOARD 1095			INTERWRITE Dual Board 1295 Prometheus ActivBoard 395 Prometheus ActivBoard 595 pro

Veillez a bien respecter les étapes ci-dessous lorsque vous installez le support de montage. Si vous les ignorez, le support de montage pourrait tomber et provoquer des blessures corporelles et des dommages matériels.

Avertissement

La fixation du projecteur sur un mur à l'aide du support de montage doit être effectuee sur un mur suffisamment solide pour maintainir le support de montage et le projecteur. Ce support de montage doit etre instalé sur un mur en béton. Vérifiez donc le poids du projecteur et du support de montage avant I'installation et veillez à la belle solidité du mur. Si la solidité du mur est insuffisante, renforce le mur avant de proceder à I'installation.
Le poids maximum du projecteur combiné à celui du support de montage est de 14,8 kg (32,6 lb).

Ne suspende pas la longueur restante du cable sur le support de montage.

• Installé le support de montage de sorte qu'il puisse supporter son poids ainsi que celui du projecteur et résister à toute vibration horizontale. Utilisez des écrous et des boulons M10 et assurez-vous d'utiliser des pattes de fixation appropriées pour votre type de mur. Si vous utiliserez des écrous et des boulons de taille inférieure à M10, le support de montage risque de tomber.
  Epson n'accepte aucune responsabilité pour tout dommage ou toute blessure dus à une solidité du mur insuffisante ou une installation inappropriée.

1 Désassemblez les pieces

Retirez la plaque coulissante du dispositif de réglage à 3 axes.

• Retirez les boulons à tête cylindrique à six pans M4 x 12 mm (x2) (1).
• Retirez la plaque coulissante du dispositif de réglage à 3 axes (12)

2 Assemblez les pièces

1. Assemblez la plaque murale.

Assembléz les trois plaques en une unité et fixez-les à l'aide des boulons à tête cylindrique à six pans M4 x 12 mm (x6) fournis.

2. Fixez la plaque coulissante au projecteur.

Fixez la plaque coulissant au projecteur à l'aide des boulons à tete cylindrique à six pans M4 x 12 mm (x4) fournis.

3. Fixez le dispositif de réglage à 3 axes au support de montage.

• Choisissez la position selon laquelle vous souhaitez installer le dispositif de réglage à 3 axes.

Installez-le au niveau du pointon (torsque l'image est inférieure à 75 po (190,5 cm)

(diagonalement) ou au niveau du pointon lorsque l'image projetée est de 75 po (190,5 cm) ou plus (diagonalement).

• Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x4) fournis pour installer le dispositif de réglage à 3 axes.

Positions d'installation des boulons

Lorsque l'image diagonale est inférieure à 75 po (190,5 cm)

Lorsque l'imagediagonale est de 75 po (190,5 cm) ou plus

Installez la plaque murale sur le mur

1. Determininez la position de la fiche modèle.

2. En vous aidant du tableau de distance de projection, vérifie la taille de l'écran (S) et la distance entre la surface de projection et les trous dans le bas la plaque murale (c).

3. Alignez la ligne du centre d'image (vertical) de la fiche modèle avec la ligne centrale (vertical) de la surface de projection.

Vérifiez l'emplacement des poutres à l'intérieur du mur et déplacez la position de la fiche modèle vers la gauche ou la droite si nécessaire.

La position peut etre decalée horizontally vers la gauche ou la droite de la ligne centrale de la surface de projection de 45 mm [1,77 po] au maximum.

• Alignez la ligne horizontale sur le modele avec la hauteur de (c).

1. Fixez la fiche modèle au mur.

Si vous doivent installer une boîte de jonction, vous pouvez utiliser les zones de découpe de la plaque murale pour la boîte. La boîte de jonction doit être encastrée dans le mur si vous souhaitez utiliser le cache de la plaque murale, ou vous pouvez utiliser la rallonge du capot de la plaque murale.

1. Determinine la position des trous de montage de la plaque murale.

Utilisez au moins trois trous de montage.

• Si vous fixez la plaque murale à quatre emplacements, percez les trous indiqués par A ou B sur l'image ci-dessous.
• Si vous fixez la plaque murale à trois emplacements, percez les trous indiqués par C sur l'illustration ci-dessous.

Quatre trous de montage

Trois trousetemontage

Les étapes 4 à 8 ci-dessous fournissent les instructions pour fixer la plaque murale à un mur de béton.

1. Percez des trouss des diamètres et des profondeurs suivants.

Diamètre de perçage 10,5 mm	0,41 po
Profondeur du trou pilote 45 mm	(1,8 po)
Profondeur du trou de la patte de fixation	40 mm (1,6 po)

1. Retirez la fiche modele.

2. Utilisez un appareil tel qu'une pompe à poussière pour enlever la poussière de béton hors du trou.

1. Positionnez la plaque murale sur le mur et inserez les pattes de fixation à expansion M10 x 60 mm sans les trous. Fixez l'écrou et tapotez-le avec un marteau jusqu'à ce que la partie centrale touche le dessus de la patte de fixation.

1. Serrez l'écrou avec une clé pour fixer la plaque murale au mur.

Déterminez la distance de projection et retirez la glissière

1. En consultant les tableaux des pages 90 à 96, vérifie le chiffre pour la mesure de la glissière (b).
2. Desserrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis retirez la glissière sur le support de montage.

Alignez la glissiere avec la mesure (b + x) équivalente à la mesure de la glissiere (b) additionnee a l'épaisseur de l'écran de projection (x).

Pour une illustration sur la façon de mesurer l'épaissur de l'écran de projection (x), voyagez la page 87.

Faites passer les câbles dans le bras du support de montage

Pour les projecteurs BrightLink 595Wi/595Wi+ et BrightLink Pro 1430Wi: Assurez-vous de faire passer le cable de connexion de l'unité tactile dans le bras du support de montage. Faites passer le cable de connexion de l'unité tactile afin que l'extrémité branchée à l'unité tactile apparaissé dans la partie inférieure du support de montage tel qu'illustré.

Fixez le bras du support de montage à la plaque murale

1. Insérez l'arbre hexagonal dans le support de montage ( ).

1. Insérez et faites tourner l'arbre hexagonal sur la partie supérieure du bras du support de montage dans le logement de la plaque murale (12)

2. Insérez et faites tourner le boulon à six pans M8 sur la partie inférieure du bras du support de montage dans la plaque murale (13)

Mise en garde

Assurez-vous que le cable de connexion de l'unité tactile ne passse pas dans le mur comme les autres cables.
Veillez a ne pas bloquer les cables entre le bras du support de montage et la plaque murale.

1. Fixez le bras du support de montage à la plaque murale en serrer les vis à épaulement à tête à emprière cruciforme M6 x 20 mm (x3) fournies à l'aide du tournevis cruciforme n°3 (1),uis, serrez légèrement le boulon à épaulement à six pans M6 x 20 mm (15

Réglez la position du couilissement vertical du bras

1. Reglez le coulissement vertical à l'aide du boulon à six pans M8 sur la partie inférieure du support de montage, ou de l'arbre hexagonal sur la partie supérieure de la plaque d'installation (1).1

Commencez par aligner l'encoche sur le bras avec le pointon sur la plaque murale tel qu'illustré ci-dessous.

Serrez le boulon à six pans M8 pour abaiser le support de montage et desserrez-le pour le relever.

Serrez l'arbre hexagonal pour relever le support de montage et desserrez-le pour l'abaisser.

1. Serrez le boulon à épaulement à six pans M6 x 20 mm pour fixer le support de montage ( ).

Fixez le projecteur au support de montage

1. Desserrez les deux vis avec un tournevis cruciforme et retirez le cache du cable du projecteur.

1. Insérez la plaque coulissant dans le support de montage à partir du (:oté d'interface du projecteur (1).

Alignez le dispositif de réglage à 3 axes avec la marque d'alignement de la plaque coulissante (2).

1. Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2)().

Avertissement

Lorsque vous installez ou ajustez le support de montage, n'utilise pas d'adhesifs afin d'eviter que les vis ne se desserrent et n'utilise pas d'huiles ou lubrifiants pour la plaque d'installation du projecteur. Le boitier risque de se déterminer et le projecteur pourrait tomber, au risque de provoquer des blessures corporelles ou des dommages matériels.

Connectez le cordon d'alimentation et les autres cables au projecteur

Connectez tous les cables nécessaires, tels que le cable d'ordinateur, le cable HDMI, le cable USB, le cable de connexion de l'unité tactile, les cables du boitier de commande et le cordon d'alimentation au projecteur. Consultez le Guide de l'utilisateur de votre projecteur pour obtenir des informations de connexion détaillées.

Branchez le cable d'alimentation après tout autre cable.

Pour les projecteurs BrightLink 595Wi/595Wi+ : Lorsque vous branchez un cable au port Computer1, Audio1 ou Audio2, il est recommendé de faire les connexions dans l'ordre suivant : Audio1, Audio2, puis Computer1.

Pour les projecteurs BrightLink Pro 1420Wi/1430Wi : Lorsque vous branchez un cable au port Audio1, Audio Out ou Computer1, il est recommendé de faire les connexions dans l'ordre suivant : Audio1, Audio Out, puis Computer1.

Si vous planifiez de faire passer les cables à l'intérieur du mur, assurez-vous de suivre la reglementation électrique de votre région. Si vous faites passer les cables à l'extérieur du mur, utilisez un système de gestion des cables afin d'éviter que les cables obstruient l'image. Un système de gestion des cables est disponible en option chez Epson (nummer de piece : ELPCK01).

6 Réglage de l'image

Pour garantir la meilleure qualité d'image, procédez comme déscrit ci-dessous pour régler l'écran de projection.

Ne procédez àaucun réglage avec la fonction Keystone ou Quick Corner du projecteur.
Vous risqueriez de déterminer la qualité de l'image et le calibrage du crayon.

Suivez ces directives pour configurer le projecteur :

Assurez-vous que l'imagé est uniformément rectangulaire, sans distorsion.
Assurez-vous que le projeteur n'est pas incliné de plus de ± 3^ verticalément et horizontallyment par rapport à l'image projetée.

Modèle du projecteur Colonne de la	telécommande
PowerLite 470/480/570/580	A
BrightLink 475W/480i/485W/575Wi/585Wi/595Wi
BrightLink 575Wi+/585Wi+/595Wi+
PowerLite 475W/485W/575W/585W
BrightLink Pro 1410Wi/1420Wi/1430Wi B

Mettez le projecteur sous tension

Avec la télécommande A
Avec la télécommande B
Avec le panneau de commande

Affichez la mire

1. Appuyez sur le bouton [Help].

Avec la télécommande A

Avec la télécommande B

Avec le panneau de commande

1. Appuyez sur le bouton [·] de la télécommande ou sur le bouton [Wide] du panneau de commande.

La mire s'affiche.

Avec la télécommande A/B

Avecle panneau de commande

La mire contient un guide afin de vous aider a regler l'image affichée si le rapport hauteur/largeur de l'écran est le même que le rapport hauteur/largeur natif du projecteur.

Changez le rapport hauteur/largeur (au besoin)

Chaque fois que vous appuyez sur le bouton [Aspect] de la télécommande, le nom du format s'affiche à l'écran et le rapport hauteur/largeur change. Vous devrez afficher la mire de nouveau après avoir modifié le rapport hauteur/largeur.

Changez le réglage en fonction du signal de l'équipement connecté.

Il est possible que vous deviez projeter du contenu depuis un apparéil branché afin de modifier le rapport hauteur/largeur.

Télécommande

Rapport hauteur/largeur

Il est aussi possible de configurer le rapport hauteur/largeur à partir du menu Signal - Aspect. Voici une liste des réglages de rapport hauteur/largeur disponibles :

BrightLink 480i et PowerLite 570/580

• Automatique: Régle automatiquement le rapport hauteur/largeur et le paramètre Résolution (disponible seulement pour les sources d'images HDMI).
• Normal: Affiche les images sur toute la surface de projection et conserve le rapport hauteur/largeur de l'image. Choisissez ce réglage ou Automatique pour redimensionner automatiquement l'image et utiliser l'espace d'affichage de la façon la plus efficace.
  4:3 : Affiche les images en utilisant toute la zone de projection à un rapport hauteur/largeur de 4:3.
• 16:9: Convertit le rapport hauteur/largeur de l'image de 16:9. Les images 4:3 sontétirées horizontally pour tener à l'écran.

BrightLink Pro 1410Wi/1420Wi/1430Wi, BrightLink 575Wi/575Wi+/585Wi/585Wi+/595Wi/595Wi+ et PowerLite 575W/585W

• Automatique: Règle automatiquement le rapport hauteur/largeur et le paramètre Résolution (disponible seulement pour les sources d'images HDMI).
• Normal: Affiche les images sur toute la surface de projection et conserve le rapport hauteur/largeur de l'image. Choisissez ce réglage ou Automatique pour redimensionner automatiquement l'image et utiliser l'espace d'affichage de la façon la plus efficace.
• 16:9: Convertit le rapport hauteur/largeur de l'image de 16:9. Les images 4:3 sontétirées horizontally pour tener à l'écran.
• Complet : Affiche les images sur la pleine largeur de la surface de projection, mais ne conserve pas le format. Les images 4:3 sont etirées horizontally.
• Zoom: Affiche les images sur la pleine largeur de la surface de projection et conserve le format de l'image. L'imagpe pourrait etre rognnee dans le haut et le bas selon le rapport hauteur/largeur choisi.
• Native: Affiche les images telles quelles (format et résolution conservés). Des bandes noires peuvent apparaitre ou les images peuvent être rognées, selon la résolution.

Guide de l'utilisateur du projecteur: Menu Signal

Réglez la mise au point

1. Faites glisser le levier du capot du filtré à air () pour ouvrir le capot du filtré à air().

1. Utilisez le levier de mise au point pour regler la mise au point(). 3

1. Une fois le réglage terminé, fermez le capot du filtre à air.

Utilisez la poignée de réglage sur le côté gauche pour régler le rouli horizontal

Répétez les étapes 5 à 10 tel que nécessaire. Pour chaque étape, il est possible que vous deviez afficher la mire de nouveau tel qu'illustré à l'étape 2.

1. Desserrez la vis () pour déverrouiller la poignée de réglage.

1. Tournez la poignée orange () regler le roulis horizontal ()
2. Une fois tous les réglages des étapes à terminés, serrez la vis que vous avez desserrée à l'objet 1.

Utilisez la poignée de réglage sur le côté droit pour régler la rotation horizontalie

1. Desserrez les vis (x2) pour déverrouiller la poignée de réglage().

1. Tournez la poignée bleu foncé () pour régler le roulis horizontal ().
2. Une fois tous les réglages des étapes 5 à 10 terminés, serrez les vis (x2) que vous avez desserrées à l'objet 1.

Utilisez la poignée de réglage dans le haut pour régler l'inclinaison verticale

1. Desserrez la vis () pour déverrouiller la poignée de réglage.

A
B

Vis

1. Tournez la poignée bleu pâle (3) pour régler l'inclinaison verticale (2).

2. Une fois tous les réglages des étapes 5 à 10 terminés, serrez la vis que vous avez desserrée à l'étépe 1.

Réglez le couilissement horizontal

1. Desserrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis réglez la glissière de la plaque coulissante.

1. Une fois tous les réglages des étapes 5 à 10 terminés, serrez les boulons à tete cylindrique à six pans M4 x 12 mm (x2).

Réglez le couissement vers l'avant/l'arrière

1. Desserrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis réglez la glissière du support de montage.

1. Une fois tous les réglages des étapes à terminés, serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2).

Réglez le couissement vertical

1. Desserrez le boulon à épaulement à six pans M6 x 20 mm().
2. Reglez le coulissement vertical à l'aide du boulon à six pans M8 sur la partie inférieure du support de montage, ou de l'arbre hexagonal sur la partie supérieure du support de montage (1.2)

Serrez le boulon à six pans M8 pour abaiser le support de montage et desserrez-le pour le relever.
Serrez l'arbre hexagonal pour relever le support de montage et desserrez-le pour l'abaiser.

1. Serrez le boulon à épaulement à six pans M6 x 20 mm que vous avez desserré à la première étape (3).

Supprimez l'affichage de la mire

Appuyez sur le bouton [Esc] de la télécommande ou du panneau de commande pour supprimer la mire.

Avertissement

Serrez fermement toutes les vis. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.

Fixez le cache du support de montage et le capuchon de protection

Si vous doivent utiliser un cable de sécurité, assurez-vous de le fixer avant d'installer le cache de la plaque murale. Consultez la page 140 pour obtenir les instructions.

Vouss pouvez utiliser la rallonge du capot de la plaque murale (si incluse) pour augmenter la profondeur du capot de la plaque murale, et ainsi, logger des cables et des prises plus larges.

Pour ajouter la rallonge, fixez les deux moitiés de la rallonge aux pièces du capot de la plaque murale avant de placer le capot sur le support.

L'ajout de la rallonge du capot de la plaque murale limite la taille minimale de l'imag projectione.

1. Fixez le cache de la plaque murale (1). Pressez les onglets du cache dans les trous de la plaque murale. (Si vous nevez-retirer le cache, appuyez sur les onglets.)

En fonction du câblage, vous devrez peut-être découvert une partie du cache de la plaque murale pour pouvoir passer les cables à travers celui-ci.

Lors de la découpe de la section fine du cache de la plaque murale et du passage des cables à travers celui-ci, assurez-vous de proceder à un ébavurage afin deisser les arêtes vives et éviter ainsi d'endommager les cables.

Veillez également à manipuler la lame en toute sécurité.

1. Placez le capuchon de protection, partie concave orientée vers le haut(). 2

Fixez le cache du cable au projecteur

Fixez le cache du cable et utilisez un tournevis cruciforme pour serrer les vis (x2) et fixer le cache du cable en place.

Mise en garde

Seul un spécialiste est autorisé à désinstaller ou réinstaller le projecteur, même pour l'entretien et les réparations. Reportez-vous au Guide de l'utilisateur en ligne de votre projecteur pour plus d'informations sur l'entretien et les réparations.

Avertissement

Ne desserrez jamais les écrous et les boulons après l'installation. Si vous constaze le moindre jeu, resserrez fermement les vis concernées. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.
Ne suspendez aucun objet au support de montage ni ne posez d'objet lourd sur celui-ci. La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.

Assurez-vous que les procédures suivantes ont bien été réalisées avant d'instructor l'unité tactile.

• Installation du projecteur (voir la page 103)
• Réglage de l'image projetée (voir la page 114)
• Calibrage du ou des crayons interactifs

Veuillez vous reférer au Guide de l'utilisateur ou à l'affiche Point de départ pour obtenir des instructions plus détaillées.

Des aimants sont intégrés à l'arrière de l'unité tactile. Normalement, l'unité tactile doit être installée en fixant les aimants à l'écran ou au tableau blanc.

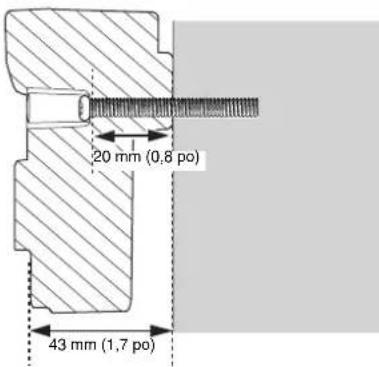

Si les aimants ne peuvent pas etre fixes,utilisez des vis M4 (x3) disponibles dans le commerce.
Installez l'unité tactile sur une surface plate, lisse et régulière qui est au même niveau que la surface de l'écran. Si des irrégularités de plus de 5 mm (0,2 po) sont presents sur la surface de l'écran (dans n'importe qu'elle direction), la position de vos doigsITS pourrait ne pas'être détectée et les opérations tactiles pouraient mal fonctionner.

Suivez les étapes ci-dessous pour installer l'unité tactile et effectuer la connexion au projecteur. Il est possible que l'apparance de certains menus soit différente des illustrations, mais les instructions d'installation demeurent les mêmes.

Mise en garde

Ne branchez l'unité tactile qu'aux modèles BrightLink 595Wi/595Wi+ ou BrightLink Pro 1430Wi.
Ne branchez pas l'unité tactile à d'autres projecteurs ou appareils.

Mettez le projecteur sous tension

Avec la télécommande BrightLink 595Wi/595Wi+

Avec la télécommande BrightLink Pro 1430Wi

Avec le panneau de commande

Affichez le motif d'installation

1. Sélectionnez Easy Interactive Function depuis le menu Avancé.

1. Sélectionnéz Config. uni. tactile.

1. Sélectionnez Motif d'installation.

Le motif d'installation s'affiche sur l'image projetée.

Retirez les marqueurs

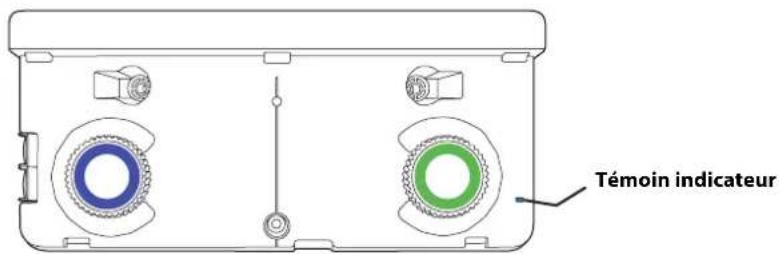

1. Desserrez la vis dans la partie inférieure du couvercle des cadrans.

1. Faites glisser le couvercle des cadrans afin de le retirer.

1. Retireez les deux marqueurs de l'unité tactile.

Utilisez les marqueurs pour effectuer l'ajustement de l'angle (p. 127) après avoir installe l'unité tactile.

Déterminez la position d'installation de l'unité tactile

Veuillez marquer les positions d'installation suivantes :

• (1): Ligne centrale du motif d'installation. Alignez-la avec la ligne centrale de l'unité tactile (3).
• (2):1 po (25 mm) depuis le bord supérieur de l'image projetée. Alignez avec le bord inférieur de l'unité tactile.

L'unité tactile doit être installée au-dessus de la zone d'image.

Installee l'unité tactile

• Pour les écrans magnétiques, placez l'arrière de l'unité tactile sur la surface de l'écran, puis fixez-la.

Mise en garde

Lors de l'installation de I'unité tactile sur une surface magnétique, veiliez à ne pas coincer vos doigts ou toute autre partie de votre corps entre les aimants et la surface d'installation.

• Pour les écrons non magnétiques, fixez bien l'unité tactile à l'aide de trois (3) vis M4 (non incluses).

Branchez le cable

Branchez le cable de connexion de l'unité tactile au port de l'unité tactile. L'autre extrémité devrait déjà être branchée au projecteur.

Réglez l'angle

Réglez l'angle du faisceau laser émis par l'unité tactile afin que l'unité tactile puisse détecter la position de vos doigts.

Avant d'ajuster l'angle, assurez-vous que le calibrage du ou des crayons interactifs est terminé. Appuyez sur le bouton User de la télécommande et selectionnez Oui afin d'effectuer un calibrage automatique. Veuillez consulter le Guide de l'utilisateur pour obtenir des instructions détaillées sur le calibrage des crayons.

1. Sélectionnez Easy Interactive Function depuis le menu Avancé.

2. Sélectionnéz Config. uni. tactile.

3. Sélectionnez Alimentation et réglez le paramètre à On.

L'unité tactile s'allume et le témoin indicateur s'allume en bleu.

Avertissement

Ne regardez pas la fenetre de projection du projecteur ou les ports de diffusion laser de l'unité tactile. Ceci pourrait entrainer des problèmes oculaires.

Lorsque le paramètre Alimentation est reglé à On, l'unité tactile s'allumera automatiquement au prochain démarrage du projecteur.

4. Sélectionnez Réglage de l'angle.

L'écran de réglage de l'angle s'affiche.

1. Tournez les cadrans de réglage de l'unité tactile dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous entendiez un clic. Puis, appuyez sur le bouton de la télécommande.

Lorsque vous ajustez les cadrans, assurez-vous de cesser de tournier lorsque vous entendez un clic.

1. Placez les deux marqueurs que vous avez retirés de l'unité tactile sur les positions des marqueurs () sur I'ecran de projection.

Faites correspondre les positions de sorte que les croix (1) soient superposées avec les points (2) sur les positions des marqueurs ( ) ( ). Déplacez le marqueeur sur la croix projetée jusqu'à ce les lignes de la croix soient alignées avec les lignes du marqueur.

Lorsque les pointeurs () de la meme couleur (bleu et vert) que les positions des marqueurs s'affichent a la gauche et a la droite de I'ecran de projection, fixez les marqueurs a I'ecran de projection comme suit :

• Pour les écrans magnétiques : Placez la partie inférieure des marqueurs sur l'écran.
• Pour les écans non magnétiques : Utilisez le ruban fourni pour fixer les marqueurs. Apposez le ruban de sorte qu'aucune extrémité du marqueur ne se détache de l'écran.

Position correcte Position incorrecte

Ne placez rien d'autre que les marqueurs à proximate de l'image projetée lors du réglage de l'angle. Si d'autres objets se trouvent sur l'image projetée, le réglage de l'angle pourrait ne pas être effectué correctement.

1. Tournez les cadrans d'ajustement de l'unité tactile pour déplacer les pointeurs (O) (O) de sorte

quils se retrouvent dans la cible () de meme couleur (bleu et vert) de chaque cose.

Lorsque vous tournez un cadran d'ajustement dans le sens des aiguilles d'une montre, le pointeur se déplace à la diagonale vers le haut en direction du centre de l'image projetée.

Lorsque vous tournez un cadran d'ajustement dans le sens contraire des aiguilles d'une montre, le pointeur se déplace à la diagonale vers le bas en direction du centre de l'image projetée.

Lorsque les pointeurs sont dans la cible, les couleurs deviennent unies ()

Si vous entendez un cliç provenant du cadran, le pointeur ne peut plus aller plus loin.

Lorsque vous tournez les cadrans, assurez-vous que les ombres de votre bras ou votre corps ne couvrent pas les marqueurs.

1. Lorsque les couleurs des pointeurs à gauche et à droit de deviennent unies () (), appuyez sur le bouton de la télécommande. L'écran suivant s'affiche :

1. Placez les marqueurs sur les positions de marqueeurs supérieures [1]. Si le réglage de l'angle a été effectué correctement, les couleurs des pointeurs supérieurs deviennent unies ( ) ( ). Si les couleurs des pointeurs supérieurs ne deviennent pas unies, (), returnez à l'étape 4.

1. Placez les marqueurs sur les positions de marqueeur inférieures [2]. Si le réglage de l'angle a été effectué correctement, les couleurs des pointeurs deviennent unies () () Si les couleurs des

pointeurs inférieurs ne deviennent pas u

1. Lorsque vous avez terminé la vérification des positions des marqueurs, retirez les marqueurs et appuyez sur le bouton de la télécommande. L'écran de confirmation suivant s'affiche:

1. Tracez les points avec votre doigt tel qu'illustré. Si le réglage de l'angle est effectué correctement, les points que vous avez tracés disparaisent.

Les opérations tactiles peuvent ne pas fonctionner correctement si vous portez des ongles artificiens ou du vernis à ongles, si vos doigts sont entourés de bandages ou toute autre obstruction.

Une fois tous les points disparus, appuyez sur le bouton de la télécommande et passez à l'objet 14.

Si certains points restent (tel qu'illustré ci-dessous), vérifie les éléments suivants :

• Enlevez tous les obstacles autour de l'écran de projection. Lorsque vous avez terminé, appuyez sur le bouton ou de la télécommande et répétez l'objet 12.
• Si les points restent après avoir retire le obstacles, faites tourner les cadrans d'ajustement d'environ un quart de tour dans le sens contraire des aiguilles d'une montre. Puis, appuyez sur le bouton ou de la télécommande et repeteze l'étape 12.
• Si des points restent après avoir retiré les obstacles ou si certains obstacles ne peuvent être enlevés, tels que des plateaux pour tableau blanc ou des cadres, passez à l'étape 13.

1. Si un obstacle ne peut être enlevé, tel qu'un plateau pour tableau blanc ou un cadre, retirez la pellicule à l'endos des déflecteurs infrarouges fournis et collez-les à l'écran afin que le laser ne soit pas refléchi par l'obstacle.

Assurez-vous de coller les déflecteurs entre les points et l'obstacle et ajustez le nombre de défecteurs selon le nombre de points.

Ne retirez pas le deflecteur infrarouge une fois qu'il a ete colle.
Ne collez pas du ruban adhésif et ne placez rien sur les déflecteurs infrarouges. Cela empêchérerait le déflecteur infrarouge de fonctionner correctement.

Après avoir placé les déflecteurs infrarouges, appuyez sur le bouton ou de la

telecommande et repeteze I'etape 12.

Si les points ne disparaisent pas même après avoir apposé les déflecteurs infrarouges, tournez les cadrans d'ajustement d'environ un quart de tour dans le sens contraire des aiguilles d'une montre. Ensuite, appuyez sur le bouton ou de la télécommande et effectuez à nouveau l'étape 12.

Si les points ne disparaisent toujours pas après avoir effectué les procédures ci-dessus, communiquèz avec Epson.

1. Effectuez le calibrage tactile en appuyant sur Menu sur la télécommande. Dans le menu Avancé, Sélectionnez Easy Interactive Function, puis Config. uni. tactile. Sélectionnez Calibrage tactile et suivez les instructions.

Stockez les marqueurs et posez les étiquettes

1. Stockez les marqueurs dans l'unité tactile.

1. Apposez les étiquettes sur les pattes de chacun des cots de l'unité tactile. Faites correspondre le centre des étiquettes avec les pattes de l'unité tactile.

Si l'unité tactile se déplace hors position, utilisez la position des étiquettes pour déterminer ou réinstaller l'unité tactile.

Posez le couvercle

Fixez le couvercle des cadrans. Assurez-vous de serrer la vis dans la partie inférieure du couvercle.

9 Installation du boîtier de commande

Vou dez avoir complete les etapes dans la section « Installation du projecteur » à la page 103 avant d'installer le boitier de commande.

Suivez les étapes ci-dessous pour installer le boitier de commande et le connecter au projecteur.

Avertissement

Le boitier de commande doit seulement être connecté aux projecteurs BrightLink Pro 1410Wi/ 1420Wi/1430Wi. Ne connectez pas le boitier de commande à d'autres modèles de projecteur.

Vérifiez l'emplacement pour l'installation

Le boitier de commande doit etre instalé dans la zone indiquée dans le diagramme ci-dessous.

Zones d'émission infrarouge

Assurez-vous qu'il y a suffisamment d'espace autour du boitier de commande. Assurez-vous de laisser assez d'espace à la gauche du boitier de commande car le panneau supérieur s'ouvre vers la gauche.

Fixez le boitier de commande

Fixez le boitier de commande avec des vis M4 x 20 mm (x4) disponibles dans le commerce.

Avertissement

Assurez-vous que les vis ne sont pas en angle.
Assurez-vous que le boitant de commande est solidement fixe.
Ne fixez pas le boitier de commande avec des aimants ou du ruban à deux cots.

Vérifiez si le boitier de commande fonctionne correctement avant de le fixer avec les vis.

Lorsque vous installez le boitier de commande sur une table, fixez les pieds en plastique fournis (x4) à la base du boitier de commande afin d'eviter qu'il puisse glisser.

Installes les piles

Mise en garde

Avant de manipuler les piles, lisez les instructions de sécurité dans le Guide de l'utilisateur de votre projeteur.

Utilisez deux piles au mangané ou alcalines (récommandé). N'utilisez pas d'autres types de pile. Les piles rechargeables ne peuvent être utilisées.

□Afin d'alimenter le boîtier de commande avec le projecteur, branche l'ensemble de cables de la télécommande optionnel (modèle ELPKC28, numéro de piece V12H005C28) au port Remote du projecteur et au port Remote du boîtier de commande. N'installez pas les piles.

Connectez les cables du projecteur au boîtier de commande

Pour effectuer les fonctions ci-dessous, vous doivent branchier les cables appropriés :

Fonction du projeteur Câbles requis
Projeter des images depuis une clé USB	Câble USB 1
Enregistrer des données sur une clé USB
Alimenter depuis le projeteur Ensemble de câbles de la télécommande (modèle ELPKC28; numéro de piece V12H005C28)
Projeter des images de l'ordinateur avec USB Display ou effectuer les fonctions de souris en utilisant Easy Interactive Function	Câble USB 2Câble USB 3
Imprimer une image projetée Câble USB 1	Câble USB 4

Apposez les autocollants de protection de port

Couvrez les ports du boitier de commande qui ne sont pas utilisés.

Fixez le cache-cables

Pour la fonction Easy Interactive

Après avoir installé votre projecteur BrightLink (et l'unité tactile, si applicable), vous devez procéder au calibrage afin d'aligner les positions du curseur et du ou des crayons interactifs (et de votre doigt, si vous avez installé l'unité tactile). Consultez le Guide de l'utilisateur en ligne de votre projecteur et l'affiche Point de départ pour obtenir des informations détaillées.

Pour utiliser le logiciel Easy Interactive Tools, vous devez d'abord installer le logiciel sur l'ordinateur. Les utilisateurs d'OS X doivent installer un pilote qui active le crayon ou l'interactivité par commande tactile. Les deux programmes sont inclus avec le projecteur BrightLink.

Pour obtaining plus de détails, consultez le Guide de l'utilisateur en ligne ou sur l'un des sites Web suivants :

É.-U.: epson.com/support/brightlinkdownloads

Fixation d'un cable de sécurité

Si le projeteur doit être installé dans une piece qui ne sera pas surveillée, vous pouvez utiliser un verrou de cable antivol disponible dans le commerce pour fixer le projeteur à un pilier ou autre objet pour éviter qu'il soit volé.

Faites passer le cable du verrou antivol dans le point d'installation du cable de sécurité.

Pour plus d'informations sur le verrouillage du verrou de cable, reportez-vous au Guide de l'utilisateur fourni avec le verrou.

Lorsque l'installation du projecteur est terminée, assurez-vous de laisser la télécommande, les piles, les CD, le ou les crayons interactifs, les piles du crayon, le plateau des crayons et le chargeur des piles dans la piece où le projecteur se trouve. Les accessoires inclus avec le projecteur varient selon le modele et le pays.
