ELPFP13 - Accessoire de projecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube d'extension pour projecteur
Marque	EPSON
Modèle	ELPFP13
Hauteur réglable	668 mm à 918 mm (par pas de 50 mm)
Utilisation	Installation au plafond avec étrier de montage Epson (vendu séparément)
Poids supporté	Compatible avec projecteurs Epson jusqu'à plusieurs dizaines de kilogrammes
Sécurité	Installation par un spécialiste ; ne pas desserrer les fixations après installation ; ne pas se balancer
Accessoires fournis	Vis, écrous, tubes A et B, douille ornementale
Compatibilité	Nécessite un étrier de montage pour projecteur Epson (vendu séparément)
Réglage de l'inclinaison	Via l'étrier de montage (reportez-vous à la notice de l'étrier)
Entretien	Vérifier régulièrement le serrage des vis et l'état des fixations
Nettoyage	Utiliser un chiffon doux et sec pour dépoussiérer
Installation	Réservée à un spécialiste qualifié

FOIRE AUX QUESTIONS - ELPFP13 EPSON

Comment installer le tube d'extension ELPFP13 ?

L'installation doit être effectuée par un spécialiste. Fixez le tube A à la plaque de plafond avec les vis fournies, puis assemblez le tube B sur l'armature de réglage de l'inclinaison, et enfin fixez A et B ensemble. Utilisez les vis et écrous fournis. Reportez-vous au schéma dans la notice.

Quelle est la hauteur réglable de ce tube d'extension ?

La hauteur réglable est de 668 mm à 918 mm par pas de 50 mm.

Ce tube d'extension est-il compatible avec tous les projecteurs Epson ?

Il est compatible avec les projecteurs Epson nécessitant un étrier de montage (vendu séparément). Vérifiez la compatibilité de votre modèle.

Quels outils sont nécessaires pour l'installation ?

Les outils nécessaires ne sont pas précisés dans la notice, mais généralement une clé Allen et un tournevis sont requis. Préparez également les vis fournies.

Puis-je utiliser ce tube d'extension sans étrier de montage ?

Non, ce tube d'extension ne peut être utilisé qu'avec un étrier de montage pour projecteur Epson. Il est impossible de monter le projecteur seul avec ce tube.

Quelles sont les consignes de sécurité à respecter ?

Les consignes incluent : installation par un spécialiste, ne pas desserrer les boulons après installation, ne pas se balancer sur l'étrier, et bien visser toutes les vis à fond.

Comment nettoyer et entretenir le tube d'extension ?

Nettoyez avec un chiffon doux et sec. Vérifiez régulièrement le serrage des vis.

Quel est le poids maximal supporté par ce tube ?

Le poids supporté n'est pas spécifié, mais il est conçu pour des projecteurs Epson pesant plusieurs dizaines de kilogrammes. Vérifiez la capacité de l'étrier de montage.

Puis-je régler l'inclinaison du projecteur après installation ?

Le réglage de l'inclinaison se fait via l'étrier de montage, pas via le tube d'extension. Consultez la notice de l'étrier.

Où puis-je trouver la notice complète ?

Vous pouvez télécharger la notice complète gratuitement sur notice-facile.com ou sur le site d'Epson.

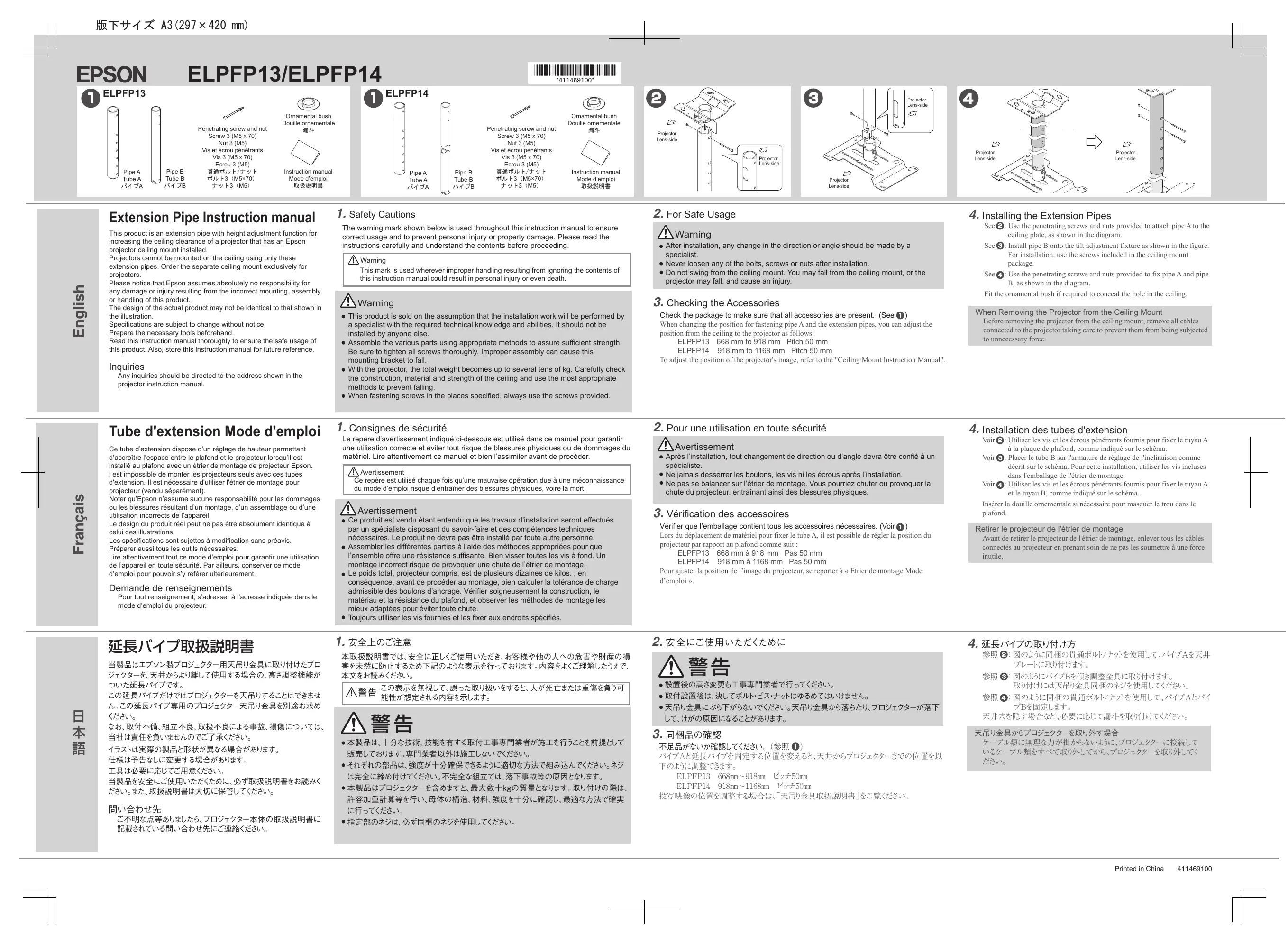

MODE D'EMPLOI ELPFP13 EPSON

Tube d'extension Mode d'emploi

Ce tube d'extension dispose d'un réglage de hauteur permettant d'accroître l'espace entre le plafond et le projecteur lorsqu'il est installé au plafond avec un étrier de montage de projecteur Epson. I est impossible de monter les projecteurs seuls avec ces tubes d'extension. Il est nécessaire d'utiliser l'étrier de montage pour projecteur (vendu séparément).

Noter qu'Epson n'assume aucune responsabilité pour les dommages ou les blessures résultant d'un montage, d'un assemblage ou d'une utilisation incorrects de l'appareil.

Le design du produit réel peut ne pas être absolument identique à celui des illustrations.

Les spécifications sont sujettes à modification sans préavis. Préparer aussi tous les outils nécessaires.

Lire attentivement tout ce mode d'emploi pour garantir une utilisation de l'appareil en toute sécurité. Par ailleurs, conserver ce mode d'emploi pour pouvoir s'y référer ultérieurement.

Demande de renseignements

Pour tout renseignement, s'adresser à l'adresse indiquée dans le mode d'emploi du projecteur.

1. Consignes de sécurité

Le repère d'avertissement indiqué ci-dessous est utilisé dans ce manuel pour garantir une utilisation correcte et éviter tout risque de blessures physiques ou de dommages du matériel. Lire attentivement ce manuel et bien l'assimiler avant de procéder.

Avertissement

Ce repère est utilisé chaque fois qu'une mauvaise opération due à une méconnaissance du mode d'emploi risque d'entraîner des blessures physiques, voire la mort.

Avertissement

• Ce produit est vendu étant entendu que les travaux d'installation seront effectués par un spécialiste disposant du savoir-faire et des compétences techniques nécessaires. Le produit ne devra pas être installé par toute autre personne.
• Assembler les différentes parties à l'aide des méthodes appropriées pour que l'ensemble offre une résistance suffisante. Bien visser toutes les vis à fond. Un montage incorrect risque de provoquer une chute de l'étrier de montage.
• Le poids total, projecteur compris, est de plusieurs dizaines de kilos. ; en conséquence, avant de procéder au montage, bien calculer la tolérance de charge admissible des boulons d'ancrage. Vérifier soigneusement la construction, le matériau et la résistance du plafond, et observer les méthodes de montage les mieux adaptées pour éviter toute chute.
• Toujours utiliser les vis fournies et les fixer aux endroits spécifiés.

2. Pour une utilisation en toute sécurité

Avertissement

- Après l'installation, tout changement de direction ou d'angle devra être confié à un spécialiste.

- Ne jamais desserrer les boulons, les vis ni les écrous après l'installation. - Ne pas se balancer sur l'étrier de montage. Vous pourriez chuter ou provoquer la chute du projecteur, entraînant ainsi des blessures physiques.

3. Vérification des accessoires

Vérifier que l'emballage contient tous les accessoires nécessaires. (Voir 1)

Lors du déplacement de matériel pour fixer le tube A, il est possible de régler la position du projecteur par rapport au plafond comme suit :

ELPFP13 668 mm à 918 mm Pas 50 mm

ELPFP14 918 mm à 1168 mm Pas 50 mm

Pour ajuster la position de l'image du projecteur, se reporter à « Etrier de montage Mode d'emploi ».

4. Installation des tubes d'extension

Voir ②: Utiliser les vis et les écrous pénétrants fournis pour fixer le tuyau A à la plaque de plafond, comme indiqué sur le schéma.
Voir ③: Placer le tube B sur l'armature de réglage de l'inclinaison comme décrit sur le schéma. Pour cette installation, utiliser les vis incluses dans l'emballage de l'étrier de montage.
Voir 4: Utiliser les vis et les écrous pénétrants fournis pour fixer le tuyau A et le tuyau B, comme indiqué sur le schéma.
Insérer la douille ornamentale si nécessaire pour masquer le trou dans le plafond.

Retirer le projecteur de l'étrier de montage

Avant de retirer le projecteur de l'étrier de montage, enlever tous les câbles connectés au projecteur en prenant soin de ne pas les soumettre à une force inutile.
