Type de produit	Ventilateur de plafond avec luminaire
Marque	Bestron
Modèle	DLHB42S
Dimensions (pales)	4 pales, diamètre non spécifié (estimation ~42 pouces)
Poids	Environ 23 kg (support max)
Alimentation	220-240 V ~ 50 Hz
Puissance luminaire	3 ampoules GU10 (max 50 W chacune)
Vitesses	3 vitesses (rapide, moyenne, lente) par chaînette
Modes saisonniers	Été (flux d'air descendant) et hiver (circulation air chaud)
Distance minimale au sol	2,30 m
Installation	Montage au plafond avec plaque de montage et tige descendante
Matériau des pales	Double face (blanc et bois) au choix
Nettoyage	Nettoyer après utilisation, ne pas immerger
Sécurité	Usage domestique, hors de portée des enfants <8 ans, débrancher avant entretien
Garantie	60 mois (pièces et main-d'œuvre) sous conditions
Réparabilité	Ne pas réparer soi-même, contacter service agréé
Contenu de l'emballage	Plaque de montage, couvercle décoratif, tige descendante, moteur, 4 pales, 4 supports de pale, luminaire, 3 ampoules LED GU10, kit de visserie, kit d'équilibrage (2 poids, 1 pince)
Certification	CE
Recyclage	Ne pas jeter aux ordures ménagères, déposer en déchetterie

FOIRE AUX QUESTIONS - DLHB42S BESTRON

Comment installer le ventilateur au plafond ?

Coupez le courant principal. Fixez la plaque de montage au plafond en utilisant les deux vis fournies. Assurez-vous que la plaque supporte un poids minimum de 23 kg. Raccordez le câblage (bleu N, brun/noir L, terre jaune/vert). Montez la tige descendante sur le moteur, puis installez les pales avec les supports. Enfin, accrochez le ventilateur sur la plaque et connectez le luminaire.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que l'interrupteur mural est allumé et que le fusible ou disjoncteur est enclenché. Si le problème persiste, coupez le courant et vérifiez le câblage électrique du ventilateur.

Comment changer la vitesse du ventilateur ?

Tirez sur la chaînette. La première traction démarre en vitesse rapide, la seconde en moyenne, la troisième en lente, et la quatrième arrête le ventilateur.

Quel est le mode été/hiver et comment l'activer ?

Le mode été souffle l'air vers le bas pour un effet rafraîchissant. Le mode hiver fait circuler l'air chaud du chauffage. Actionnez l'interrupteur : vers le bas pour été, vers le haut pour hiver.

Le ventilateur tremble excessivement, que faire ?

Vérifiez d'abord que la plaque de montage et la tige descendante sont bien fixées. Si le tremblement persiste, intervertissez deux pales opposées. Utilisez le kit d'équilibrage : placez la pince sur une pale, testez, puis collez un poids au meilleur emplacement.

Comment nettoyer le ventilateur ?

Après utilisation, nettoyez avec un chiffon doux et sec. N'immergez jamais l'appareil dans l'eau. Débranchez avant nettoyage.

Puis-je utiliser des ampoules autres que GU10 ?

Non, utilisez uniquement des ampoules GU10 d'une puissance maximale de 50 W chacune, comme indiqué.

Quelle est la hauteur minimale requise pour l'installation ?

La distance entre les pales et le sol doit être d'au moins 2,30 m pour des raisons de sécurité.

Comment bénéficier de la garantie de 60 mois ?

La garantie couvre les défauts de fabrication. Conservez la preuve d'achat. Contactez le vendeur ou le service Bestron (www.bestron.com/service) pour obtenir les instructions d'envoi. N'envoyez jamais l'appareil sans accord préalable.

Que faire en cas de dysfonctionnement ?

N'essayez jamais de réparer l'appareil vous-même. Débranchez-le et contactez un technicien qualifié ou le service après-vente Bestron.

MODE D'EMPLOI DLHB42S BESTRON

Nous vous félicitons pour l'achat de votre produit Bestron. Dans le present manuel d'utilisation, nous vous expliquons comment celui fonctionne et comment vous doivent l'utiliser. Nous vous invitons par conséquent à dire attentivement les instructions d'utilisation avant d'utiliser l'appareil. Lorsque vous l'utilisez, prenez soin de suivre parfaitement les instructions d'utilisation. Conserver-les précautionneusement.

En cas de dysfonctionnement :

Si l'appareil avait malencontreusement ne plus fonctionner, n'essayez jamais de le réparer vous-même. Vous devez laisser le soin de le faire à un réparateur/technicien qualifié.

Utilisation par des enfants :

• Leprésent apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les facultés physiques, sensorielles ou psychiques sont diminuées ou des personnes n'ayant ni l'expérience ni les connaissances requises, à condition toute fois qu'une personne s'assure qu'ils/elles ont pris connaissance des instructions permettant de l'utiliser en toute sécurité et qu'ils/elles ont conscience des dangers potentiels.
• Le nettoyage et l'entretien ne peuvent être effectuels par des enfants de moins de 8 ans. Les enfants de plus de 8 ans doivent être sous la surveillance d'unadulte.
• Conservez l'appareil et le cable hors de portée des enfants de moins de 8 ans.
  Veillez à toujours surveiller les enfants de sorte à vous assurer qu'ils ne jouent pas avec l'appareil.

CE QUE VOUS DEVEZ SAVOIR AU SUJET DES APPAREILS ELECTRIQUES

• Avant toute utilisation, vérifie que la tension électrique du réseau correspond à la tension électrique indiquée sur la plaque signalétique de l'appareil concerné.
• Contrôlez que la prise à laquelle vous raccordez l'appareil électrique est reliée à la terre.
• Veillez toujours à placer les apparèils électriques sur une surface stable et plane et à un endroit où celui-ci ne peut pas tomber.
• Certains éléments d'un apparéil électrique peuvent devenir chauds ou parfois même brûlants. Prenez soit de ne pas les toucher afin

d'éviter de vous brûler.

Assurez-vous que vos mains sont seches lorsque vous touchez un apparéil électrique, un fil/cable ou une prise.
- Les apparêils électriques doivent pouvoir libérer la chaleur qu'ils produit de sorte à éviter tout risque d'accendie. Vérifiez par conséquent s'il y a suffisamment d'espace autour de l'appareil et faites en sorte que celui-ci ne puisse entraîre en contact avec du matériel inflam-mable. Les apparêils électriques ne doivent jamais être couverts.
Assurez-vous que les apparéils électriques, les fils/câbles ou les prises n'entrent pas en contact avec de l'eau.
- N'immergez jamais des apparèils électriques, des fils/câbles ouprises dans de l'eau ou dans un autre liquide.
- Ne saisissez jamais un apparéil électrique lorsque celui-ci est tombé dans l'eau. Débranche-à-l'immédiatement et ne l'utilisez plus.
Assurez-vous que les apparciels électriques, les fils/câbles ou les prises n'entrent pas en contact avec des sources de chaleur comme une plaque de cuisson brûlante ou avec du feu.
- Ne laisserez pasPENDRE des fils/cables sur le rebord d'un évier, d'une plan de travail ou d'une table.
- Débranchetzousllysappareilde laprise de contactlorsque you ne l'utilisez pas.
Lorsque vous débranchez l'appareil de la prise de contact, prenez soin de tirer en saisissant la partie dure de la prise maje et non pas en tirant sur le fil/cable.
- Contrôlez régulièrement si le fil/câble de l'appareil électrique est encore intact. N'utilisez pas l'appareil si le fil/câble présente des signes d'endommagement. Si le fil/câble est endommagé, celui-ci doit être remplace par le fabricant, par un service technique ou par une personne ayant une compétence/qualification similaire, ceci afin d'éviter tout danger.
- L'appareil ne peut être mis en marche en ayant recours à une minuterie externe ou à un système séparé avec télécommande.

CE QUE VOUS DEVEZ SAVOIR AU SUJET DE CET APPAREIL

• Sovez prudent lorsqu'you utilisez l'appareil à l'extérieur.
  N'tutilisez jamais l'appareil dans des pieces humides.
• Àpresutilisation, nettoyez soigneusement l'appareil (voir Nettoyage et entretien).

• Il est recommande que l'installation soit effectuée par un électricien qualifie pour que celui-ci puisse vérifier la résistance des éléments de soutien du plafond et effectuer un raccordement électrique correct.

• Afin de réduire le risque de blessures, utilisez seulement les deux vis en acier (et la rondelle d'arrêt) fournies pour le montage.

• Afin de réduire le risque de blessures, ne pliez pas les supports de pale lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur. N'introduisez pas d'objets étrangers entre les pales de ventilateur en rotation.

ENVIRONMENTMENT

• Débarrasssez-vous du matériel d'emballage comme le plastique et les boîtes dans les containers destinés à cet effet.

À la fin de sa durée de vie, ne jetez pas ce produit comme un simple déchet menager mais remettez-le à un centre de collecte de recyclage des produits électriques et électroniques. Consultez le symbole sur le produit, le mode d'emploi ou l'emballage.

• Les matériels/matériaux peuvent être réutilisés comme indiqué. En apportant votre aide au recyclage et au traitement des matériels/matériaux ou à tout autre forme de réutilisation d'anciens apparèils, vous contribuez à la protection de l'environnement.
• Informez-vous auprès de votre commune pour obtenir la liste des points de collecte à proximité de chez vous.

Déclaration de CONFORMITE CE

Ce produit répond aux exigences des directives Européennes.

R. Neyman

Contrôle qualité

FONCTIONNEMENT - Généralités

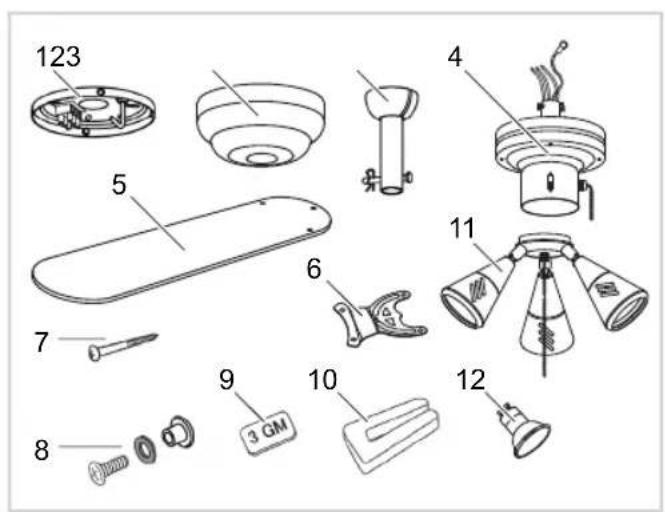

Cet apparéil est destiné uniquement à l'utilisation domestique, et non à l'usage professionnel.

1. Plaque de montage
2. Couvercle decoratil
3. Tige descendante
4. Moteur
5. Pales du ventilateur (4x)
6. Supports des pales (4x)
7. Vis de la plaque de montage (2x)
8. Jeu de vis des pales (12x)
9. Poids d'équilibrage (2x)
10. Vince d'équilibrage
11. Luminaire avec 3 spots lumineux
12. Ampoules LED GU10 (3x)

MONTAGE - Installer la plaque de montage

ATTENTION:

TOUJOURS COUPER LE COURANT PRINCIPAL AVANT D'INSTALLER OU D'EFFECTUER TOUT TRAVAIL SUR LE VENTILATEUR DE PLAFOND.
Sassurer d'accrocher le ventilateur à une place ou la distance entre les pales du ventilateur et le sol serait d'au moins 2,30m.

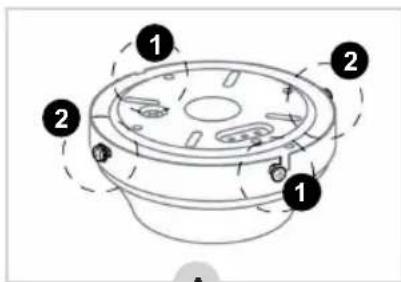

1. Dans l'emballage, la plaque de montage est assemblée sur le couvercle décoratif à l'aide de 4 vis (A).

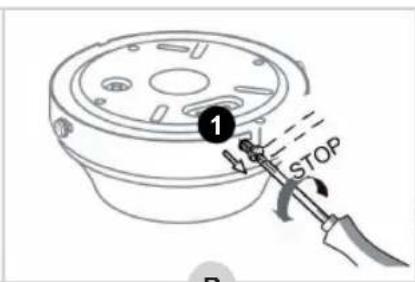

2. Desserrez à moitié les 2 vis (B)

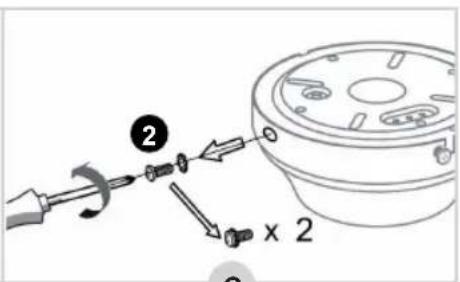

3. Desserrez complètement les 2 vis 2 et déposez les (C).

DE
F

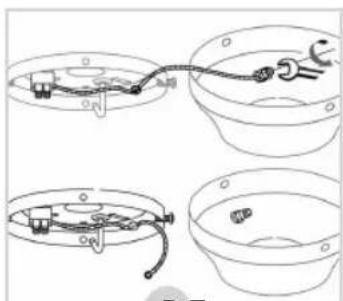

1. Enlevez la plaque de montage et devissez le fil de terre (jaune et vert) du couvercle decoratif (D).
2. Guidez le cablage emergent du plafond au travers de l'ouverture dans la plaque de montage (E).

3. Vissez la plaque de montage au plafond (F). Assurez-vous que la plaque de montage soit suffisamment bien fixé pour pouvoir supporter un poids minimum de 23kg

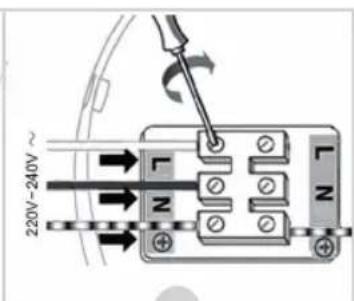

4. Raccordez le cablage sur le bornier de la plaque de montage, de la maniere suivant (G):

Le fil bleu N
Le fil brun ou noir L
Le fil de terre (jaune et vert)

MONTAGE - Installer la tige descendante au moteur

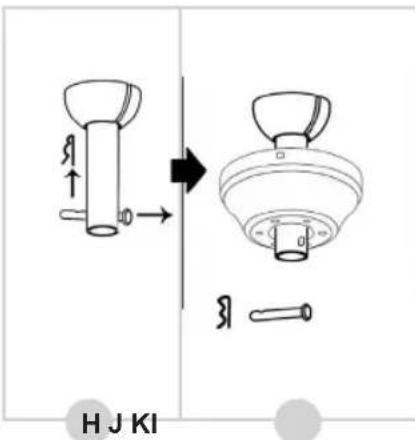

1. Retirez la goupille fendue et la broche métallique de la tige descendante (voir la figure H).

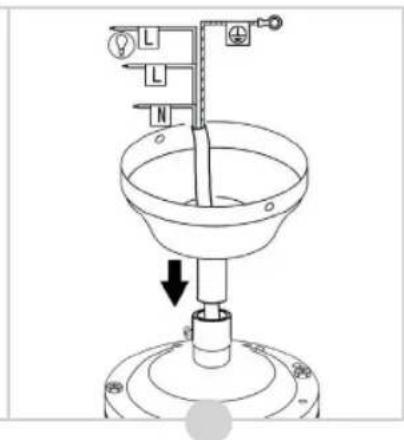

2. Guidez la tige descendante au travers du couvercle decoratif (I).

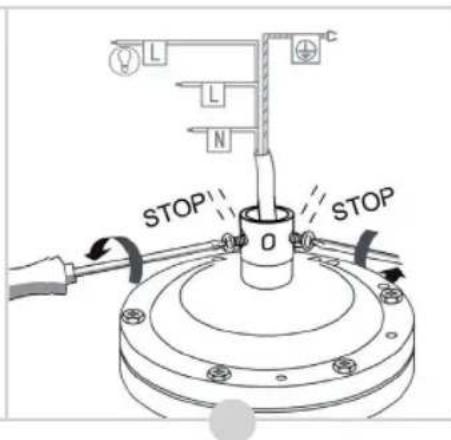

3. Desserrez les 2 vis du moteur (J).
4. Enlevez la protection autour du câblage et guidez le câblage au travers de la tige descendante (K). Vérifiez à ne pas endommager le câblage durant ce processus.

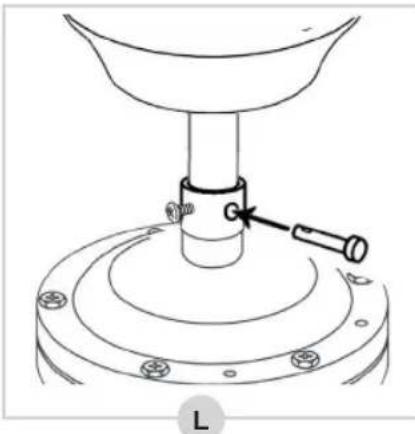

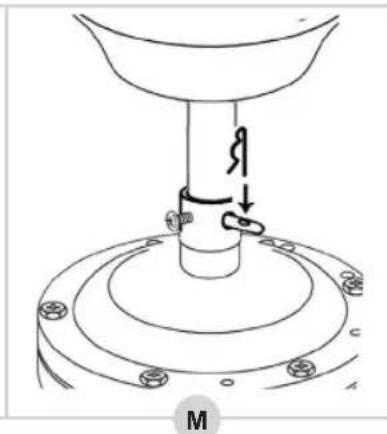

1. Remetre en place la goupille fendue dans la tige descendante (L) et la sécuriser en remettant la broche métallique(M).

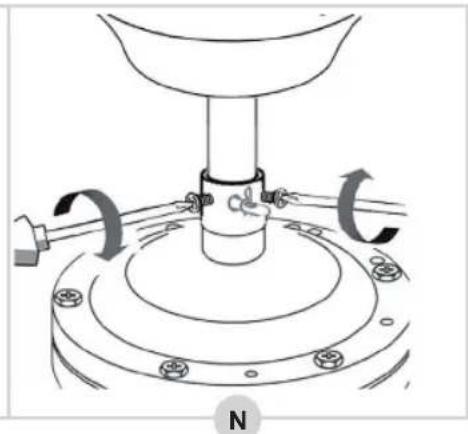

2. Reserrez les vis sur le moteur (N).

La tige descendante est maintainant correctement installee.

MONTAGE - Installer les supports de pales sur les pales du ventilateur

Les pales du ventilateur peuvent etre installees de deux manieres avec le cote blanc ou le cote boise pointe vers le bas.

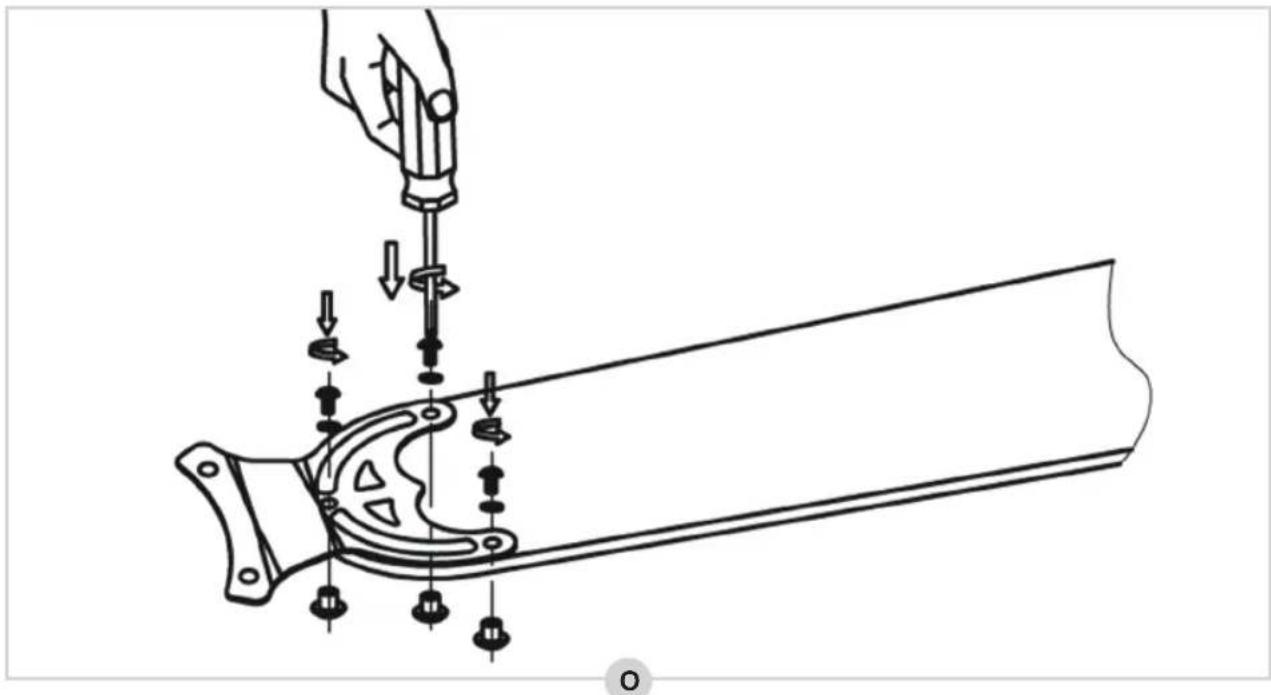

1. Prenez un support de pale et place-le sur la pale du ventilateur comme indiquedans la figure O.
2. Insérez la vis incluant l'anneau rouge dans le support de pale et la pale du ventilateur.
3. Placez un ecrou borgne sur le bas de la pale du ventilateur, puis vissez la vis dans l'ecrou borgne.

MONTAGE - Installer les pales du ventilateur au moteur

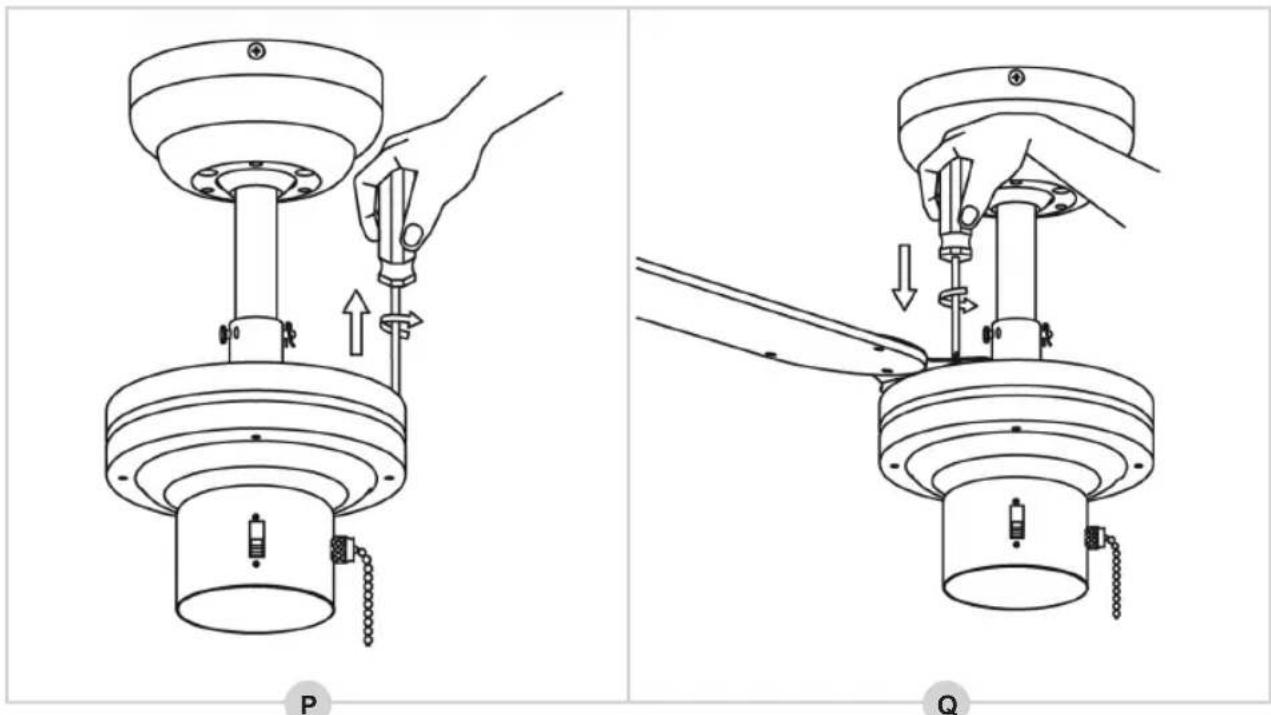

1. Les vis de montage des pales du ventilateur sont déjà montées dans le boîtier du moteur. Dévissez et retirez-les du boîtier du moteur (voir figure P).

1. Ensuite, prenez une pale du ventilateur avec un support de pale et vissez-les sur le boitier du moteur en utilisant deux vis (Q).
2. Repetez ce processus pour les cinq autres pales du ventilateur.

Les pales du ventilateur sont maintainant correctement installées.

MONTAGE - Installer le ventilateur sur la plaque de montage

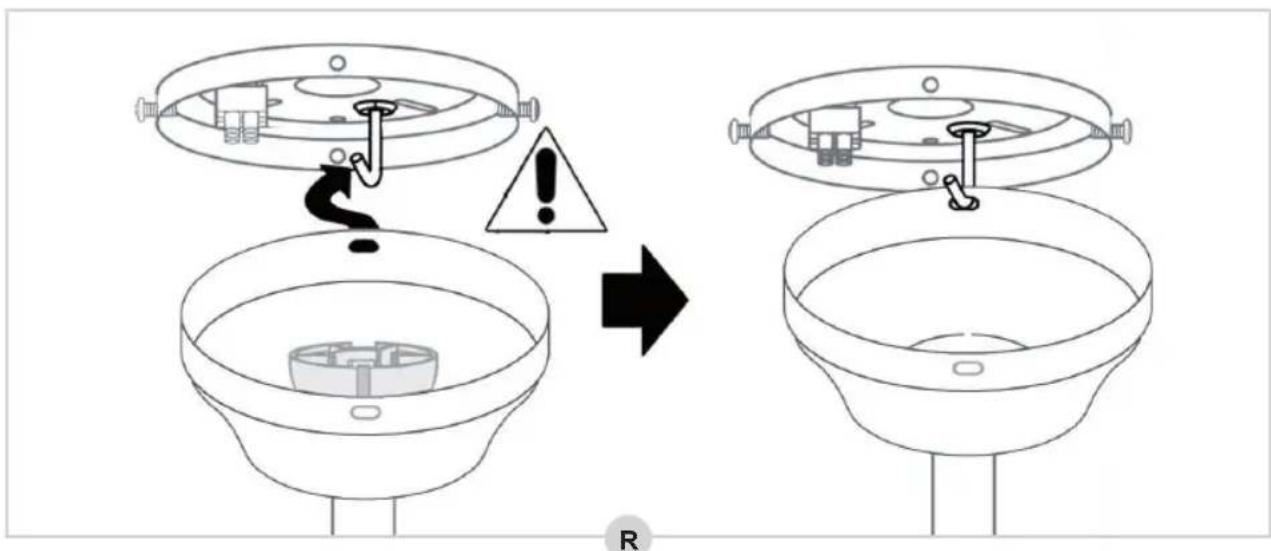

1. Soulevez le ventilateur et insérer le "crochet J" sur la plaque de montage au travers d'une des ouvertures dans le couvercle decoratif (figure R). Cela vous permet d'avoir les mains libres pour connecter le câblage.
2. Raccordez tous les fils de terre (jaune et vert) au couvercle decoratif (S).

1. Raccordez le cablage emergent de la tige descendante sur le bornier de la plaque de montage, de la maniere suivante (T):

Le fil bleu N
Les fils brun et noir L

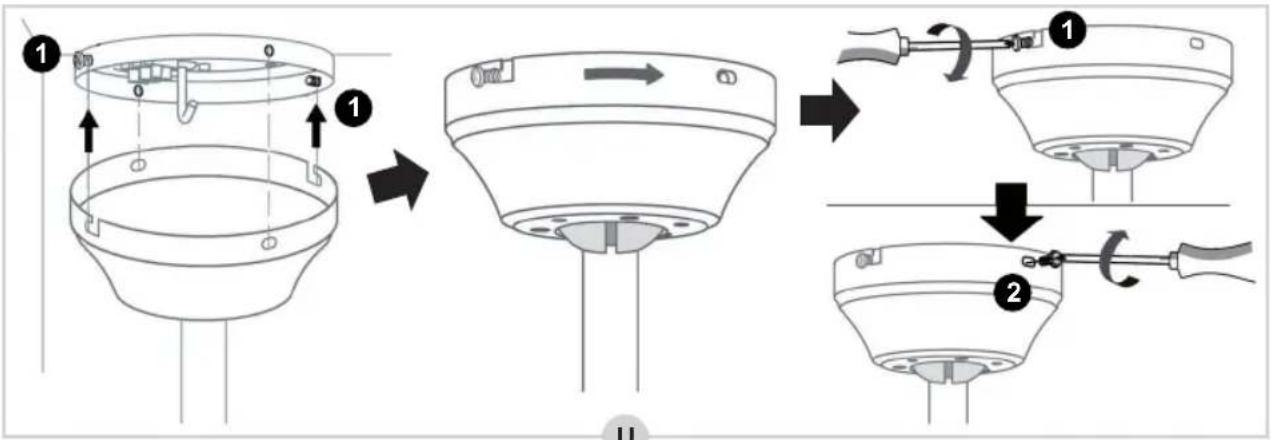

1. Maintenant retirez le ventilateur du "crochet J", placez le ventilateur au-dessus des deux vis 1 dans la plaque de montage et serrez les vis fermement (U).

2. Insérez les deux vis 2 dans la plaque de montage et serrez-les fermement (U).

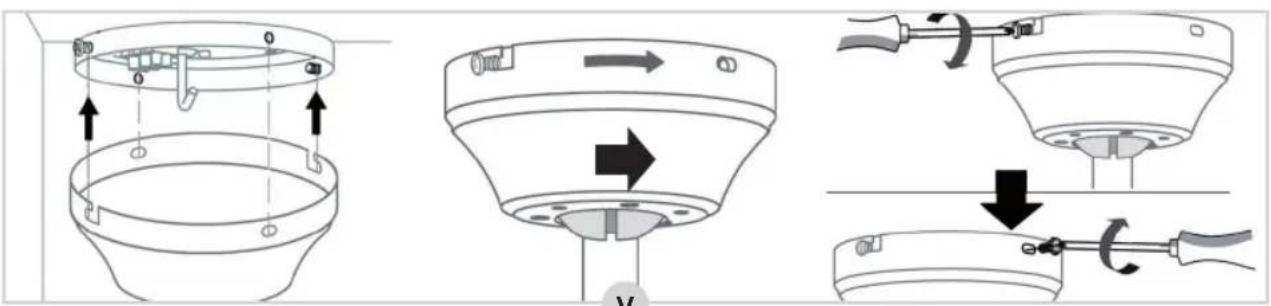

3. Positionnez la tige descendante comme indiquedans la figure V.

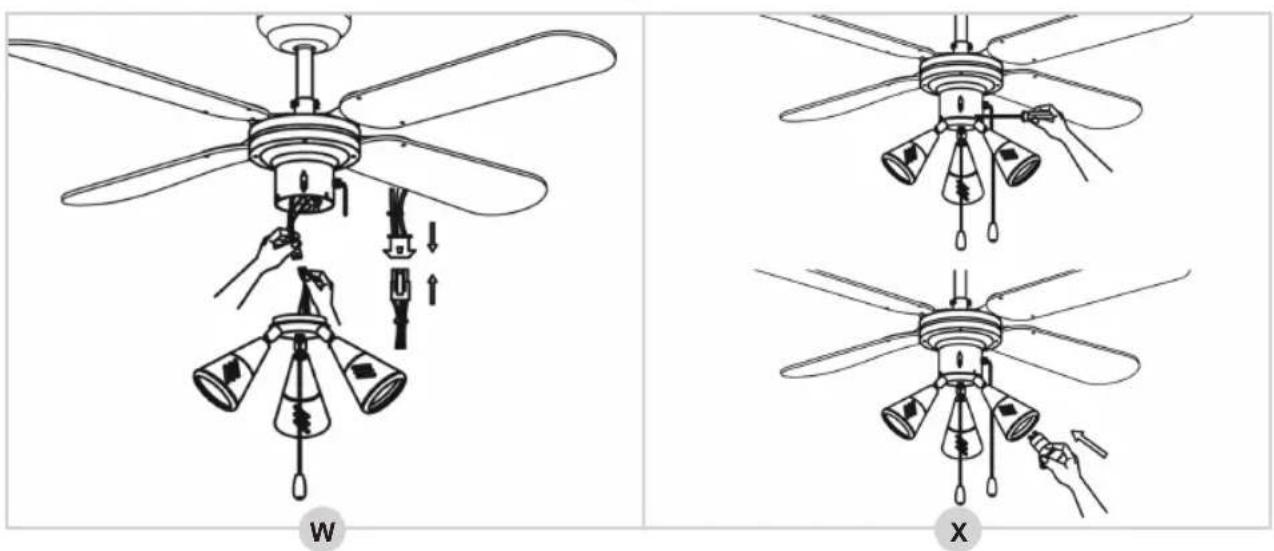

4. Connectez le câblage du luminaire avec le câblage du ventilateur (W).
5. Fixez le luminaire en utilisant les 3 vis qui ont déjà ete vissé dans le boitier moteur (X).
6. Installez maintainant les trois ampoules de type GU10 (50 watts maximum) dans les douilles (Y).

Le ventilateur est maintainant correctement monté. Vous pouvez maintainant remettre le courant.

FONCTIONNEMENT -Utilisation

Le ventilateur de plafond a trois vitesses: rapide, medium et lent.

1. Tirez la chaînette.
   Le ventilateur demarre en vitesse rapide.
2. Tirez à nouveau sur la chainette.
   Le ventilateur passen en vitesse medium.
3. Tirez à nouveau sur la chaînette.
   Le ventilateurasse en vitesse lente.
4. Tirez à nouveau sur la chainette.
   Le ventilateur s'arrête.

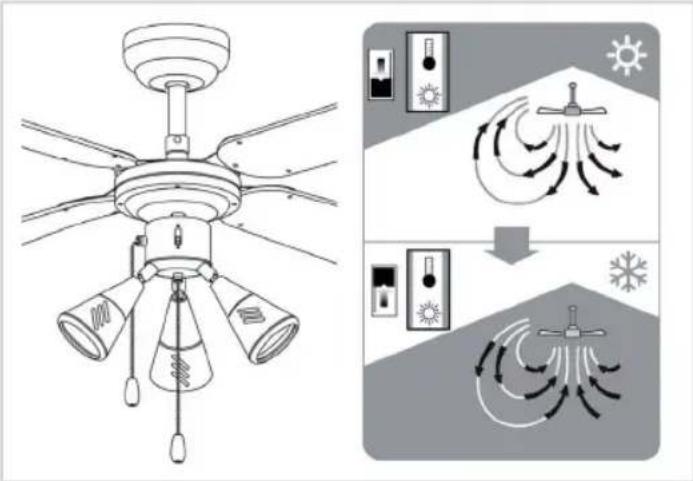

FONCTIONNEMENT - Mode éted / hiver

Le ventilateur est équipé d'un mode et d'un mode hiver: en mode et, le ventilateur souffle l'air directement vers le bas, créé une brise fraîche, alors qu'en mode hiver le ventilateur fera circuler l'air chauffé par votre chauffage, au travers de la pierce.

1. Positionnez l'interrupteur vers le bas pour activer le mode eté.
2. Positionnez l'interrupteur vers le haut pour activer le mode hiver.

SOLUTIONS AUX PROBLEMES

Problème Cause	use possible Solution possible
Le ventilateur ne démarre pas.	1. Le ventilateur est connecté à un interrupteur qui n'est pas activé. 2. Fusible ou disjoncteur principal désactivé. 3. Défaut de connection vers le ventilateur.	1. Vérifiez si l'interrupteur est activé. 2. Vérifiez si l'alimentation principale est enclenché. 3. Vérifiez le câblage électrique du ventilateur ATTENTION: Assurez-vous que le courant est coupé, avant de contrôler le câblage!
Le ventilateur est bruyant. Le ventilateur oscille ou rouge de manière excessive.	1. La plaque de montage n'a pas été correctement installée. 2. La tige descendante n'est pas fixée correctement.	1. Vérifiez que la plaque de montage est (encore) bien fixé au plafond. Voir 'Montage - Installer la plaque de montage'. 2. Vérifiez la fixation de la tige descendante. Voir 'Montage - Installer la tige descendante au moteur'.

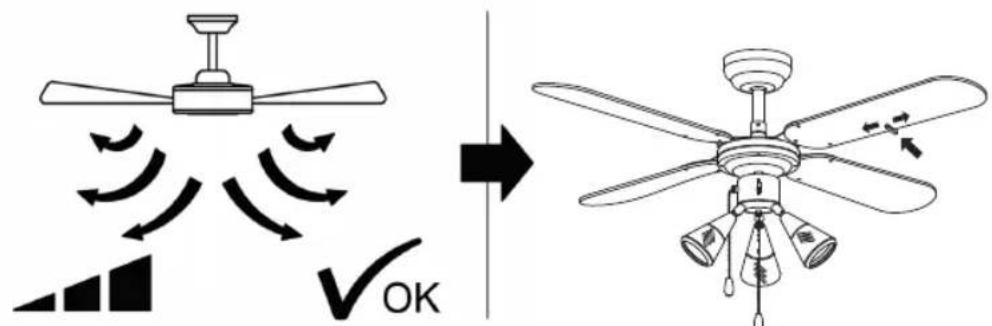

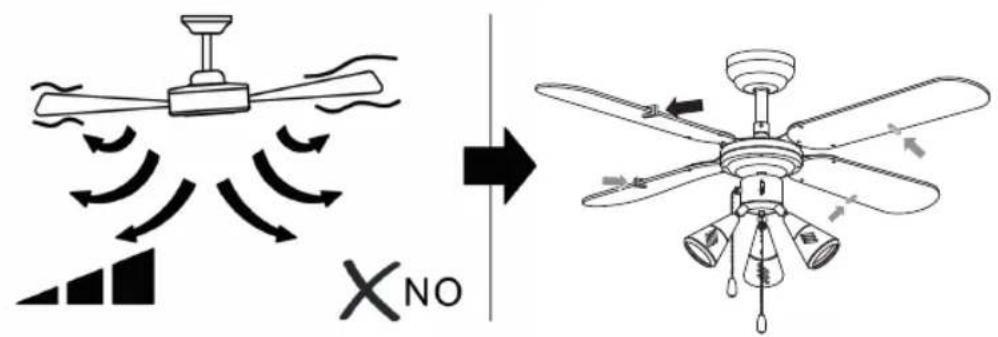

SOLUTIONS AUX PROBLEMES - Equilibrer les pales du ventilateur

Nous portons une attention particulière au fait que votre ventilateur est de la plus haute qualité. Néanmoins, il peut parfois être en déséquilibre. Si le ventilateur est instable ou tremble excessivement, suivez d'abord les étapes de 'SOLUTIONS AUX PROBLEMES'. Si le ventilateur persiste à trembler excessivement, essayez d'intervertir deux pales de ventilateur opposées et rallumez le ventilateur. Si après cet opération le ventilateur persiste à trembler, utilisez le kit d'équilibrage:

1. Faites tourner le ventilateur et trouvez a qu'elle vitesse le tremblement est le plus important. Eteignez le ventilateur.
2. Sélectionnez une des pales du ventilateur et placez la pince d'équilibrage à mi-chemin du côte droit de la pale (voir figure A). Rallumez le ventilateur à la vitesse à laquelle le tremblement était le plus important. Vérifiez que le tremblement a diminué. Éteignez le ventilateur.
3. Repetez cette procedure avec chaque pale restante et vérifie que'elle pale montre le plus d'amélioration.
4. Replacez la pince d'équilibrage sur la pale de ventilateur ayant amené la meilleurs amélioration et pousez la pince à l'intérieur ou à l'extérieur sur la pale (B). Rallumez le ventilateur à la vitesse à laquelle le tremblement était le plus important. Verifiez que le tremblement a diminué. Éteignez le ventilateur.
5. Repetez cette procedure et vérifie que'elle position de la pince d'équilibrage montre le plus d'amélioration.

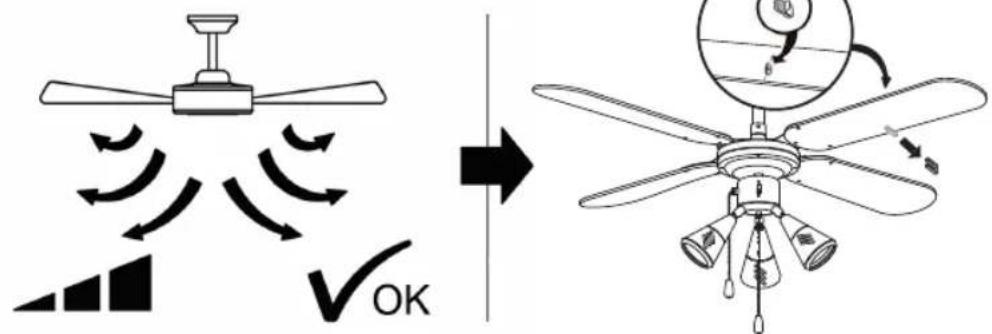

6. Enlevez la pince d'équilibrage et collez un des poids d'équilibrage sur la pale du ventilateur où vous ave constaté le plus d'amélioration, exactement à l'endetroit où la pince d'équilibrage était place (C).

Notez que tout ventilateur de plafond peut continuer à trembler très légement.

DISPOSITIONS CONCERNANT LA GARANTIE

Le present produit Bestron bénéficia - aux conditions ci-après - d'une garantie de 60 mois suivant la date d'achat et couvrant toute panne résultat d'un defaulted/vice de fabrication et/ou de fonctionnement.

1. Pendant la période de garantie précitée, aucun frais ne sera facturé au titre des coûts de main-d'oeuvre et de matériel.
2. Les réparations effectues au cours de la période de garantie n'entrainent pas de prolongation du déali de garantie.
3. Les éléments/composantes défectueux - ou l'appareil lui-même en cas d'échange de l'appareil - deviennent automatiquement la propriété de Bestron.
4. La garantie profite exclusivement au premier acheteur et n'est pas transmissible.
5. La garantie ne joue pas pour les dommages resultant : D'accidents

D'une utilisation inappropriée
Delusure
D'une manipulation négligente
D'une installation erronee
- Du raccordement à un réseau électrique autre que celui indiqué sur la plaque signalétique
- De modifications non autorisées apportées à l'appareil
- De réparations effectuees par des personnes non qualifiées
D'une utilisation contraire aux normes legales, techniques ou de sécurité s'appliquant
D'un transport négligent sans utiliser un emballage adéquat ou une autre protection

1. Il n'est pas possible demettre en oeuvre la garantie en cas de :

2. Dommages apparus pendant le transport

3. Suppression ou modification du numéro de série de l'appareil

4. Ne bénéficient pas de la garantie :

5. Les fils/câbles
   Les lampes

6. Les parties/composantes en verre

7. La garantie ne donne pas droit à l'indemnisation d'eventuels dommages en sus du remplacement ou de la réparation des parties/composantes défectueuses. La responsabilité de Bestron ne peut jamais être engagée pour les eventuels dommages consécutifs ou pour toute autre conséquence causés l'appareil livre par Bestron ou en relation avec celui-ci.

8. Pour faire jouer la garantie, il convient de s'adresser au vendeur (sur Internet) ou directement au Service assistance de Bestron. N'envoyez jamais un article de votre propre initiative. Le paquet peut etre en effet refusé et les eventuels frais seront à votre charge. Contactez d'abord le vendeur ou le Service assistance de Bestron qui vous indiqueront comment vous devez emballer l'appareil et comment I'expédier. Toute demande de mise en œuvre de la garantie doitetre accompagnée d'une preuve d'achat.

SERVICE

En cas de panne ou de dysfonctionnement de votre apparéil, contactez le service assistance de BESTRON: www.bestron.com/service
