MANUALE UTENTE DLHB42S BESTRON

Istruzioni per l'uso

Manual del usuario

1

1

一

一

HERZLICHEN GLUCKWUNSCH!

Congratulations per l'acquire di quello prodotto Bestron. Nelle presenti istruzioni per l'uso viene spiegato il funzionamento e l'impiego dell'apparecchio. Pertanto, prima di utilizzato, leggerle attendamente. Utilizzare l'apparecchio esclusivamente come di seguito descritto. Conservare queste istruzioni in luogo sicuro.

In caso di guasto:

Nel caso indesiderato in cui l'unità dovesse guastarsi, non tentare mai di ripararla da soli. Far sempre eseguire le riparazioni da un technician qualificato.

Utilizzo da parte dei bambini:

• Questo appearecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza, ma esclusivamente sotto la supervisione di un adulto o se hanno ricevuto tutte le istruzioni necessarie per l'utilizzo sicuro dell'apparecchio e ne hanno compreso i possibili pericoli.
• Pulizia e manutenzione non devono essere effettuate dai bambini, a meno che non abbiano più di 8 anni e sotto la supervisione di un attività.
• Mantenere l'unità e il cavo di alimentazione fuori alla portata dei bambini di età inferioreagli 8 anni.
• I bambini devono essere costamente sorvegliati per assicurarsi che non giochino con il dispositivo.

COSA É NECCESSARIO SAPERE SUI DISPOSITIVI ELETTRICI

• Prima di utilizzare un dispositivo elettrico, assicurarsi che la tensione di rete corrisponda alla tensione di rete indicata sulla sua targhetta d'identificazione.
• Assicurarsi che la presa elettrica a cui si intende collegare un dispositivo elettrico sua collegata a terra.
• Collocare sempre gli apparecchi elettrici su una superficie stabile e pianza, in modo che non possano cadere.
• Alcune parti di un dispositivo elettrico posso n o riscaldarsi o, a volte, surriscaldarsi. Per evitare le uszioni, evitare di toccarle.
• Quando si tocca un appearecchio elettrico, un cavo o una spina, assicurarsi che le mani siano asciutte.
• Le apparecchiature elettriche devono poter dissipare il calore prodotto al fine di evitare il rischio di incendio. Pertanto, assicurarsi che l'unità sia sufficientemente libera da ingombri e che non possa essere a contatto con materiale combustibile. Non copire mai gli

apparecchi elettrici.

• Evitare il contatto di apparecchi, cavi o spine elettriche con l'acqua.
• Mai immershere apparecchi elettrici, cavi o spine in acqua o in altri liquidi.
• Se gli apparecchi elettrici dovessero cadere in acqua, mai tentare di raccoglierli. Scollegare immediatamente la spina alla presa elettrica e non riutilizzare l'apparecchio.
• Assicurarsi che gli appearecchi elettrici, i cavi e le spine non entrino in contatto con fonti di calore, come piastre calde o fiamme libere.
• Non lasciare i cavi appesi sopra il bordo del lavandino, del piano di lavoro o del ravolo.
• Quando il dispositivo non è in uso, scollegare sempre il cavo di alimentazione.
• Nello scollegare il cavo di alimentazione alla spina elettrica, assicurarsi di tirare la spina stessa e non il cavo.
• Controllare regolarmente che il cavo del dispositivo elettrico sia intatto. Non utilizzato l'unità se il cavo risulta essere danneggiato. Se il cavo è danneggiato, per evitare qualsiasi rischio, è necessario che venga sostituito dal produttore, da un servizio di assistenza tecnica o da una persona qualificata.
• L'apparecchio non deve essere azionato da un timer esterno o da un sistema separato dotato di telecomando.

• Fare attentione quando si utilizes il disposativo all'aperto.
• Nonutilizzare mai l'apparecchio in ambienti umidi.
• Pulire accuratamente l'unità après l'uso (vedere la sezione Pulizia e manutenzione).
• Si consiglia di eseguire l'installazione da un elettricista qualificato in grado di verificare la resistenza degli elementi di supporto del soffitto e di effettuare una connessione elettrica adeguata.
• Per ridurre il rischio di lesioni personali, utilizzato solo le due viti in acciaio (e la rondella di sicurezza) fornite per il montaggio.
• Per ridurre il rischio di lesioni personali, non piegare i portalama durante l'installazione dei supporti, il bilanciamento delle pale o la pulizia della ventola.

DISPOSIZIONI AMBIENTALI

• Smaltire i materiali di imballaggio, come plastica e scatole di cartone, negli apposti contentitori.

Al termine della sua vita utile, non smaltire il prodotto come un normale rifiuto domestico, ma conferire presso un punto di raccolta per il riciiclaggio di apparecchiature elettriche ed elettroniche. Osservare il relative significato apposto sul prodotto, contentuto nelle istruzioni per l'uso o stampato sull'imballaggio.

• I materiali possono essere riutilizzati come indicato. Con il vosto aiuto per il riutilizzo, l'elaborazione dei materiali o altre forme di ricericlaggio di vecchi apparecchi, contribuite in modo importante alla protezione dell'ambiente.
• Chiedete al vostro comune di residenza dove è ubicato il punto di raccolta appropriato.

DICHIARAZIONE DI CONFORMITA CE

Questo prodotto soddisfa i requisiti delle linee guida Europee.

R. Neyman

Controllo qualità

FUNZIONAMENTO - Generale

Questo appearecchio è destinato esclusivamente a uso domestico, non a uso professionale.

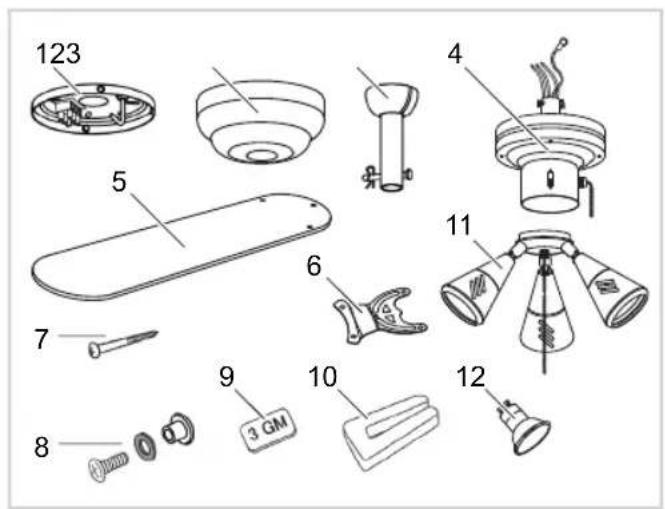

1. Piastra di sostegno
2. Calotta superiore
3. Asta di sostegno
4. Motore
5. Eliche del ventilatore (x4)
6. Fermi delle eliche del ventilatore (x4)
7. Viti della piastra di sostegno (x2)
8. Viti di fissaggio delle eliche del ventilatore (x12)
9. Pesi di equilibratura (x2)
10. Morsetto di bilanciamento
11. Lampada con 3 faretti
12. Luci à LED GU10 (3)

MONTAGGIO-Installazione della piastra di sostegno

ATTENZIONE:

• SPEGNERE SEMPRE L'INTERRUPTIRE GENERALE DELLA CORRENTE PRIMA DI INSTALLARE O EFFETTUARE QUALSIASI INTERVENTO SUL VENTILATORE DA SOFFITTO.
  Installare il ventilatore in un ambiente in cui la distance tra le eliche e il pavimento sa di almeno 2,30 metri.

A

B

C

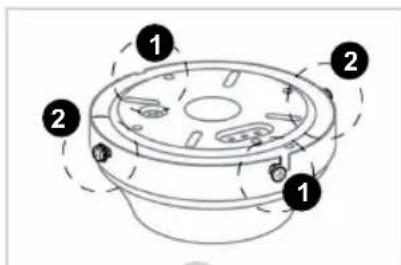

1. Nell'imballaggio la piastra di sostegno è già fissata alla calotta superiore da quattro viti (vedi figura A).

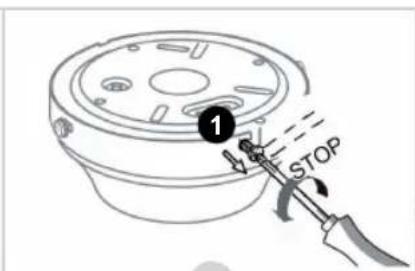

2. Allentare le due viti (figura B).

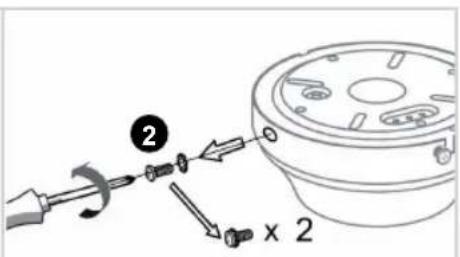

3. Svitare completeness le due viti 2 e rimuoverle (figura C).

D

E

F

G

1. Rimuovere la piastra di sostegno alla calotta superiore ed estrarre il cavo di messa a terra di colore giallo-verde alla calotta superiore (figura D).
2. Far passare i cavi che pendono dal soffittoattraverso l'aperture presente nella piastra di sostegno (figura E).

3. Avvitare la piastra di sostegno al soffitto (figura F). Accertarsi che la piastra di sostegno sia anticorata saldamente al soffitto per poter sostenere un peso di almeno 23kg (51 libbre)

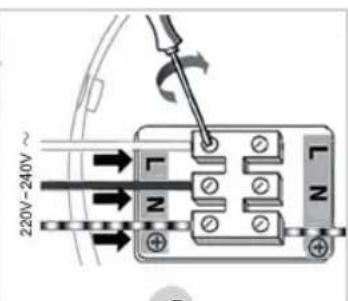

4. Collegare i cavi alla morsettiera presente sulla piastra di sostegno nel modo che segue (figura G):

Cavo blu N
Cavo marrone o nero L
Cavo di messa a terra (giallo-verde)

MONTAGGIO - Inserimento dell'asta nel motore

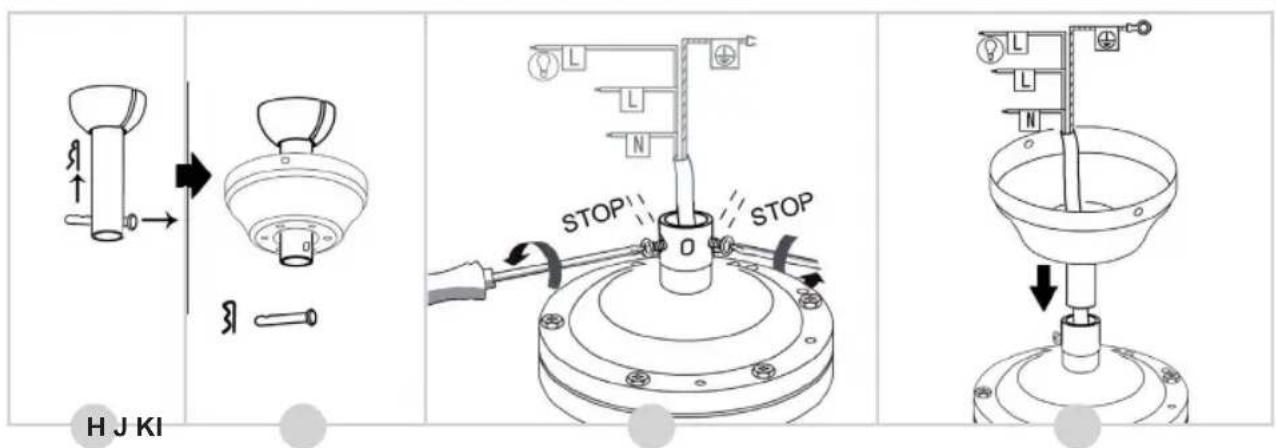

1. Rimuovere la Coppiglia e il perno metallico di fissaggio dall'asta (vedere figura H).
2. Far passare l'astaattraverso la calotta superiore (figura I).
3. Allentare le due viti presenti sul motore (figura J).
4. Rimuovere la fascetta e far passare i cavi attraverso l'asta (figura K). Assicurarsi di non danneggiare i cavi durante l'operazione.

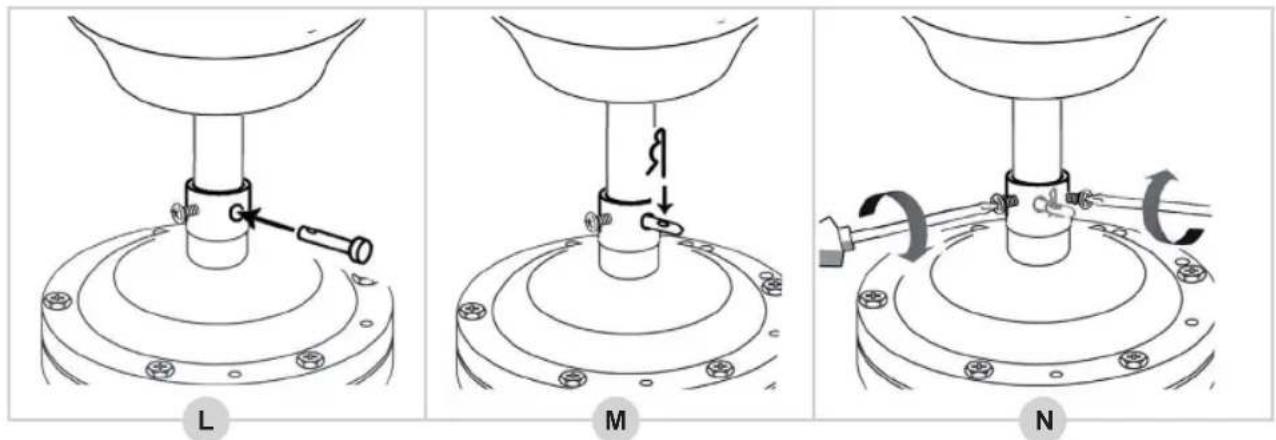

1. Inserire nuovamente il perno metallico di fissaggio nell'asta (figura L) e stringerlo riposizionando la Coppiglia (figura M).
2. Stringere le due viti sul motore (figura N).

L'asta è ora montata correttamente.

MONTAGGIO - Installazione dei fermi sulle eliche del ventilatore

Le eliche del ventilatore da soffitto possono essere indifferentemente montate o con il lato bianco o con il lato in legno rivolto verso il basso.

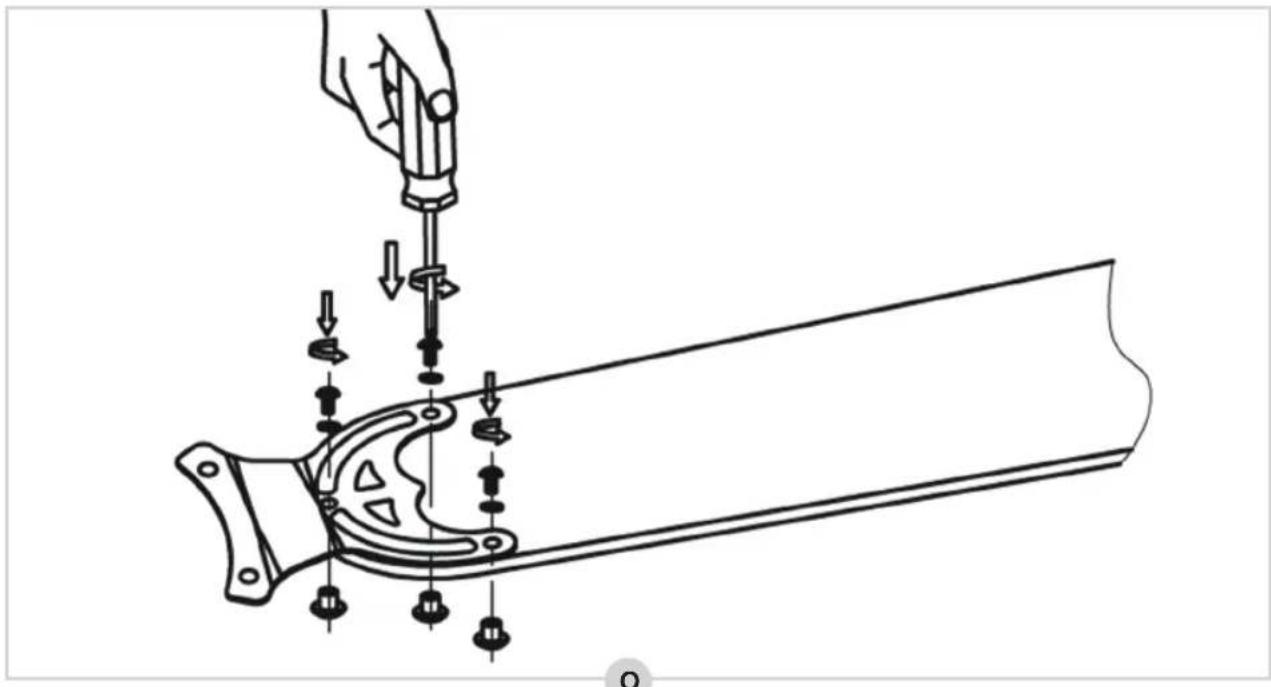

1. Prendere un fermo e posizionarlo su una delle eliche del ventilatore come lostrato nella figura O.
2. Inserire una delle viti con la rosetta rossa tra il fermo dell'elica e l'elica stessa del ventilatore.
3. Posizionare un dato在整个ventilatore, quindi stringere la vite nel dato.

MONTAGGIO - Installazione delle eliche del ventilatore sul motore

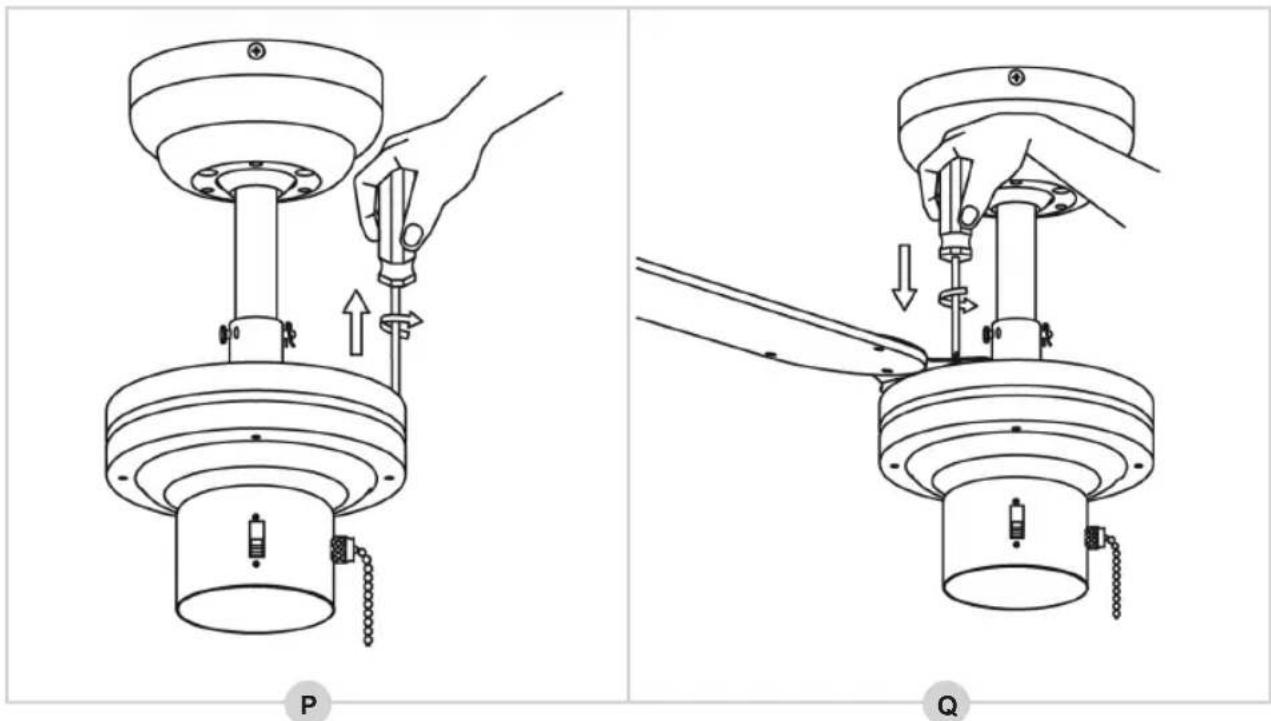

1. Le viti per montare le eliche sono già avvitate nell'alloggiamento del motore. Svitarle e rimuoverle (figura P).

1. Prendere una delle eliche bloccate con il relativo fermo e avvitarla nell'alloggamento del motore utilizzato due viti (figura Q).
2. Ripetere la procedura per tutte le autres eliche del ventilatore.

Le eliche del ventilatore sono ora montate correttamente.

MONTAGGIO - Installazione del ventilatore sulla piastra di sostegno

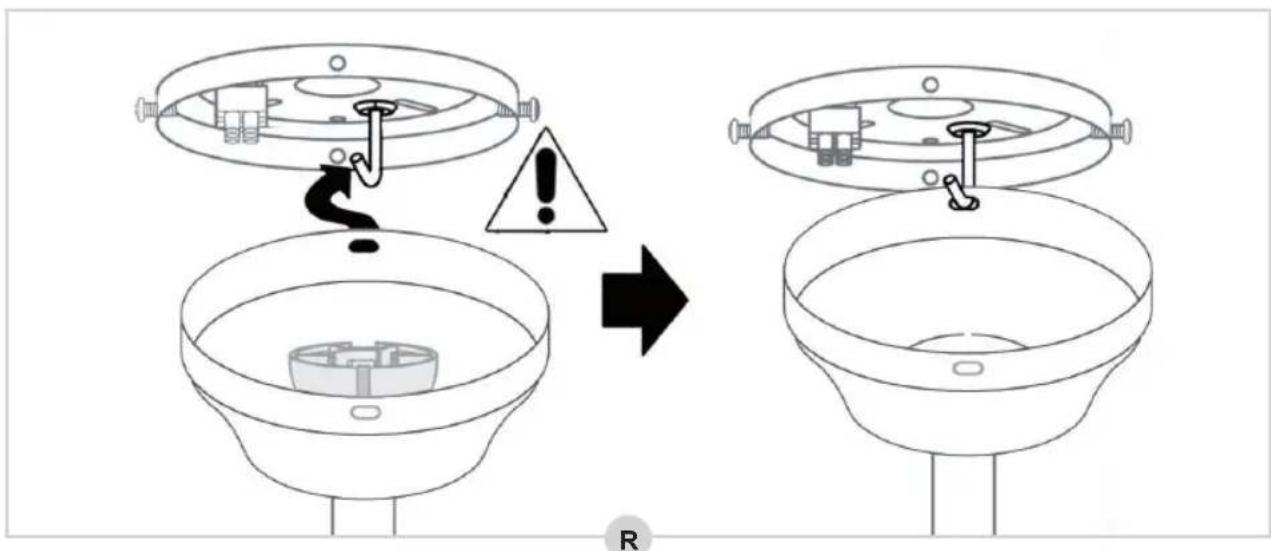

1. Sollevare il ventilatore e insere il gancio sulla piastra di sostegno atraverso una delle aperture nella calotta superiore (figura R). In quello modo si avranno le mani libere per collegare i cavi del ventilatore.

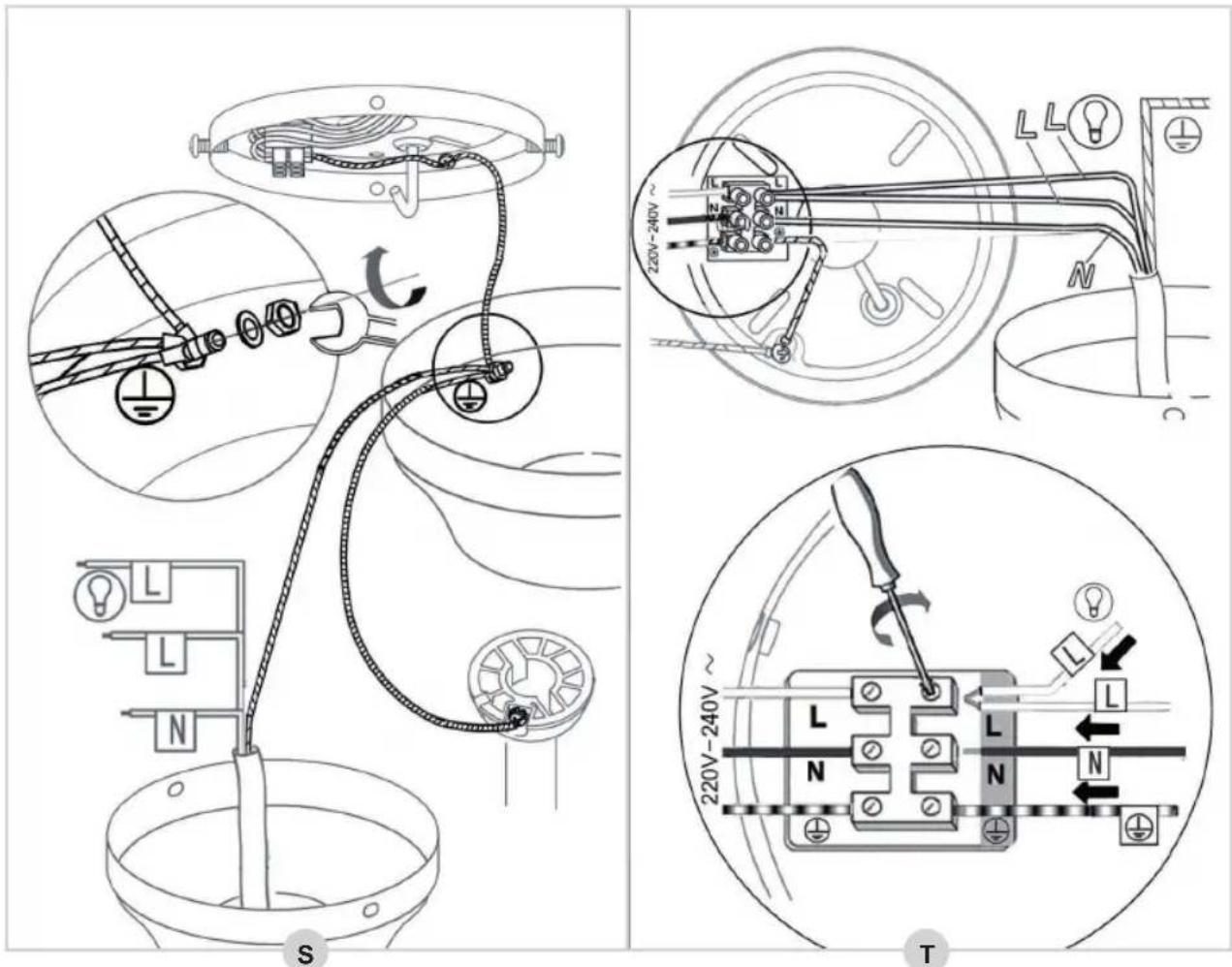

2. Collegare tutti i fili di messa a terra (giallo-verdi) alla calotta superiore (Figura S).

1. Collegare i cavi che fuoriescono dall'asta alla morsettiera sulla piastra di sostegno nel modo che segue (figura T): Cavo blu N
   Cavi marroni e neri L

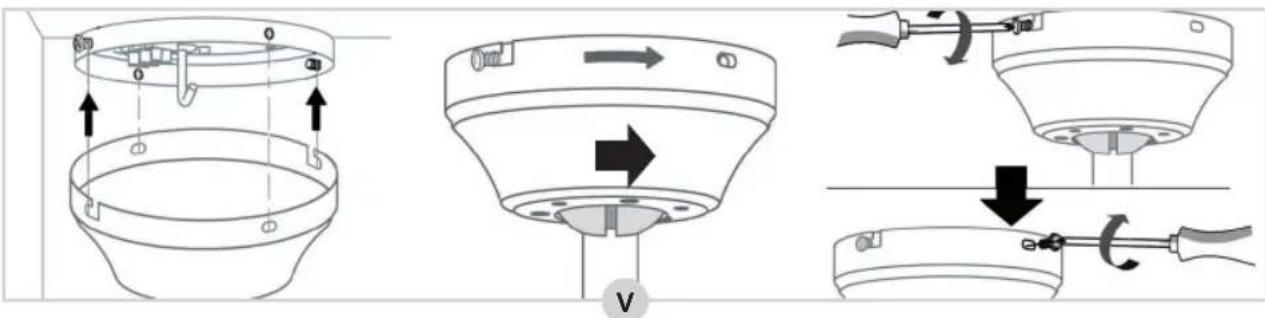

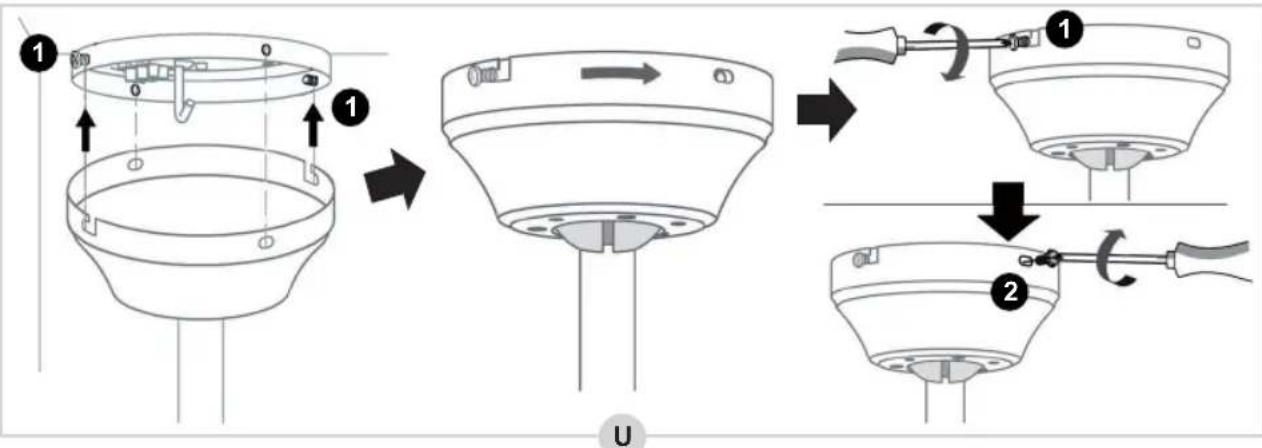

2. Rimuovere il ventilatore dal gancio, posizionarlo in corrispondenza dei fori delle due viti 1 posti sopra la piatra di sostegno e avvitare le viti (figura U).
3. Inserire le due viti 2 nella piastra di sostegno e stringerle (figura U).
4. Fissare l'asta come illustrato nella figura V.

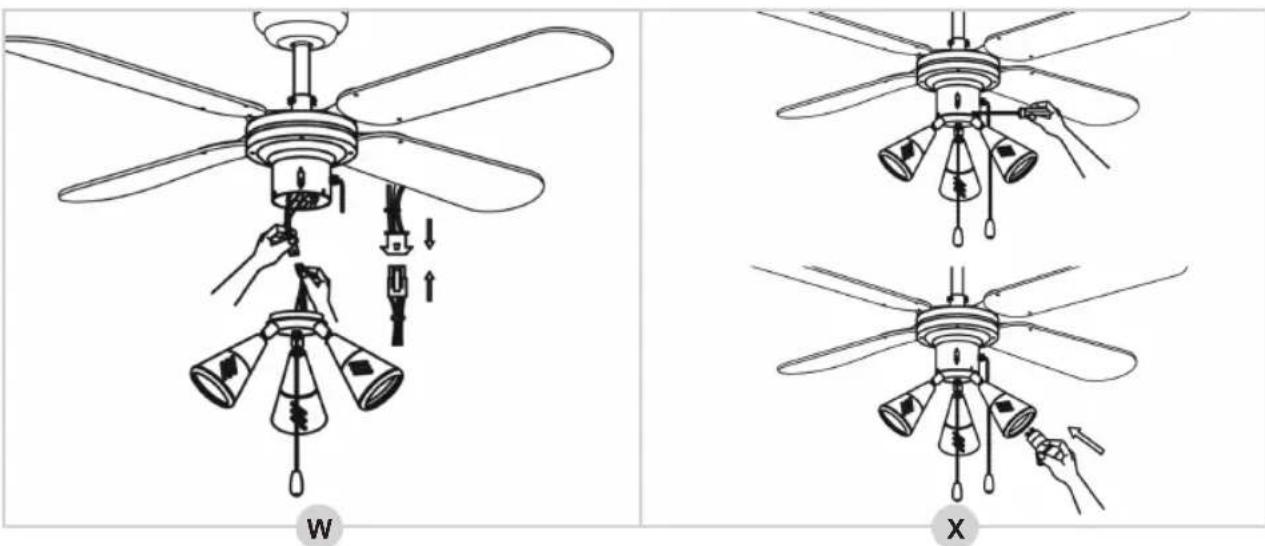

5. Collegare il cablaggio del proiettre al cablaggio del ventilatore a soffitto (W).
6. Fissare la lampada utilizzando le tre viti che sono già state avvitate nella carcassa del motore (X).
7. Collocare le lampade di tipo GU10 (50 Watt max.) Nelle prese delle lampade (Y).

Il ventilatore ora è montato correttamente.

Adesso l'interruttore principale di corrente cui si sono riacceso.

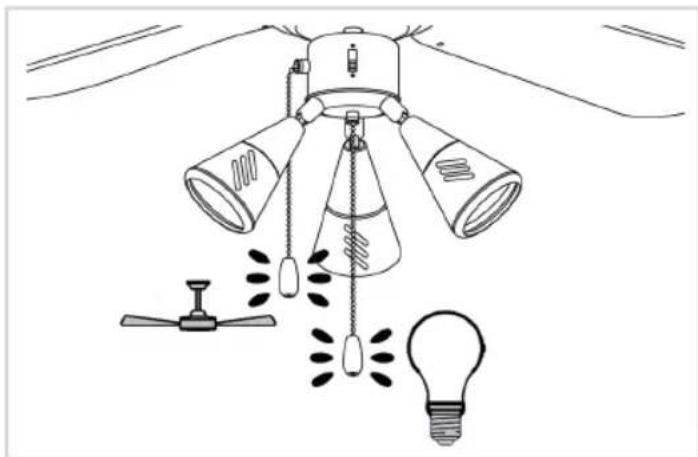

Il ventilatore da soffitto ha 3 regolazioni: massima, media e minima.

1. Tirare il cordino di commutazione. Il ventilatore inizIERa a muoversi alla massima velocità.
2. Tirare nuovamente il cordino di commutazione. Il ventilatore passera alla velocità media.
3. Tirare nuovamente il cordino di commutazione. Il ventilatore passera alla velocità minima.
4. Tirare nuovamente il cordino di commutazione. Il ventilatore si spegnerà.

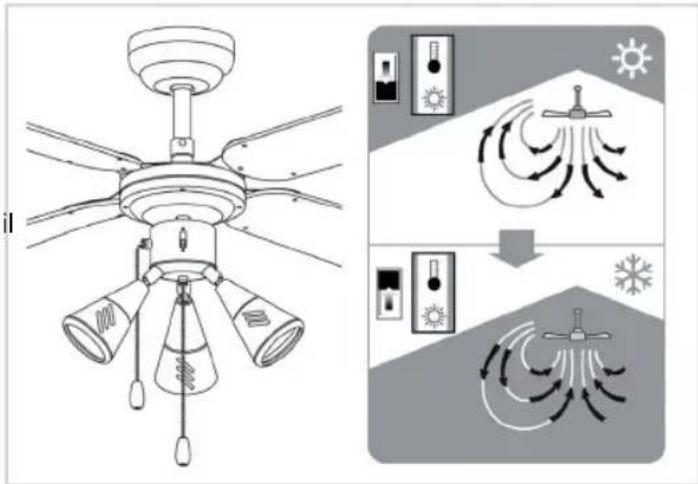

FUNZIONAMENTO - Modalità estate/inverno

Il ventilatore può essere impostato sulla modalità estiva o invernale: in modalità estiva il ventilatore soffia aria direttamente verso il basso creando una fresca brezza, nelle in那一 stanza l'aria calda generate dall'impianto di riscaldamento.

1. Spostare il selettore di modalità verso basso per utilizzato la modalità estiva.
2. Spostare il selettore di modalità verso l'alto per utilizzato la modalità invernale.

RISOLUZIONE DEI PROBLEMI

Guasto Proba	bile causa Soluzione suggerita
Il ventilatore non si accende	1. Il ventilatore è collegato a un interruptore di corrente spento.2. E saltato un fusibile o l'interruttore generale di corrente, oppure l'interruttore generale di corrente è spento.3. Connezioni lente tra ventilatore e presa di corrente.	1. Controllare che l'interruttore della luce sia accesso.2. Controllare che l'interruttore generale di corrente sia accesso.3. Controllare che i cavi siano collegatati al ventilatore e scambiari di posizione nell'alloggiamento dell'interruttore.ATTENZIONE:Assicurarsi che, durante queste operazioni, l'interruttore principale di corrente sia sempre spento.
Il ventilatore risulta rumoroso. Il ventilatore oscilla o vibra.ccessiva-mente.	1. La piastra di sostegno non è montata correttamente.2. L'asta non è fissata correttamente.	1. Verificare che la piastra di sostegno sia (ancora) saldamente anticorata al soffitto. Vedere il paragrafo "Montaggio - Installazione della piastra di sostegno".2. Verificare che l'asta sia stata montata correttamente. Vedi paragrafo "Montaggio - Inserimento dell'asta nel motore".

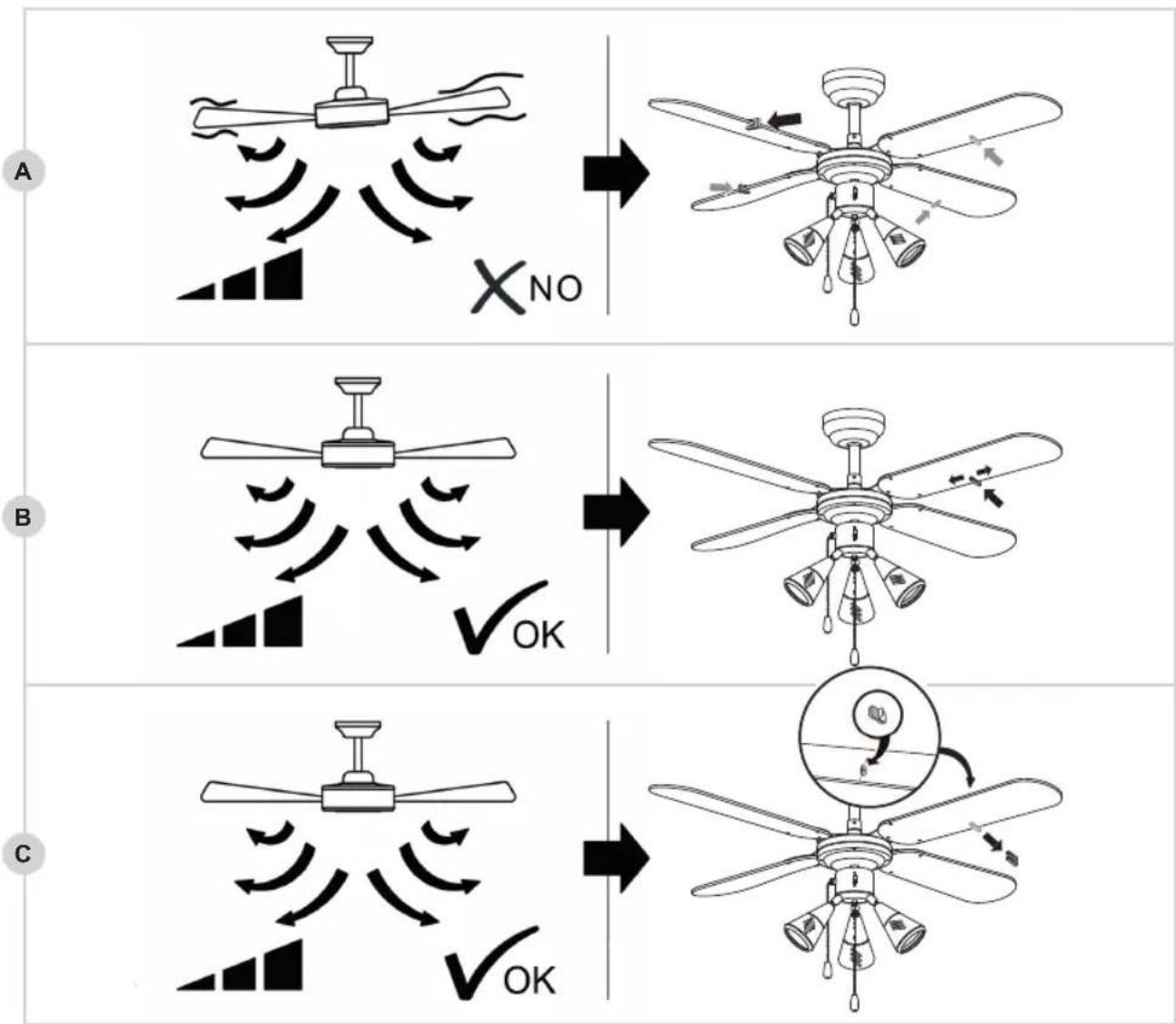

RISOLUZIONE DEI PROBLEMI - Bilanciamento delle eliche del ventilatore

Facciamo del nostro meglio per garantire la massima qualità del vostro ventilatore. Tuttavia, a volte più accadere che l'apparecchio non sia bilanciato. Se il ventilatore non è stabile o vibra eccessivamente, fare anitutto riferimento a quanto descritto nel paragrafo 'RISOLUZIONE DEI PROBLEMI'. Se il ventilatore continua a vibrare in modo eccessivo, provare a scambiare due delle eliche del ventilatore e accendere nuovamente l'apparecchio. Se dopo esta operazione il ventilatore continua a vibrare, utilizzato il set di bilanciamento:

1. Accendere il ventilatore e verificare a quale velocità la vibrazione è maggiore. Spagnere il ventilatore.
2. Scegliere una delle eliche del ventilatore e posizionare il morsetto di bilanciamento alla meta esatta della parte dritta dell'elica (vedere la figura A). Riaccendere il ventilatore selezionando la velocità alla quale la vibrazione era maggiore. Verificare se la vibrazione è diminuita. Spagnere il ventilatore.
3. Ripetere l'operazione su ciascuna delle othere eliche per verificare quali di esse fa registre il miglioramento più significativo.
4. Posizione are il morsetto di bilanciamento sull'elica che ha fatto riscontrare il miglioramento più significativo e muovere il morsetto versus l'interno o versus l'esterno dell'elica (figura B). Riaccendere il ventilatore selezionando la velocità alla quale la vibrazione era maggiore. Verificare se la vibrazione è diminuita. Spagnere il ventilatore.

5. Ripetere esta operazione e verificare in corrispondenza di quale posizione del morsetto si ottiene il massimo miglioramento.

6. Rimuovere ora il morsetto di bilanciamento e incollare uno dei pesi di equilibratura sul lato superiore dell'elica che ha determinato il miglioramento più significativo, esattamente nel punto in cui si trovava prima il morsetto (figura C).

Si consideri che è normale che i ventilatori a soffitto vibrino leggermente.

DISPOSITIONI DI GARANZIA

In base alle seguente condizioni, Bestron garantisce quello apparecchio per la durata di 60 mesi alla data di acquisito contro i guasti causati da difetti di fabbricazione e/o del materiale.

1. Durante il periodo di garanzia non verranno addebitatiosti di manodopera e per i materiali necessari.

2. La riparazione effettuata in garanzia non prolunga il periodo di garanzia.

3. Al momento della sostituzione, le parti difettose o gli stessi apparecchi guasti, torneranno automaticamente a essere propietà di Bestron.

4. La garanzia è valida solo per l'acquirente originale e non è trasfernibile.

5. La garanzia non è valida in caso di danni causati da:

6. Incidenti ed infortuni

7. Uso improprio

Usura

Negligenza

• Installazione errata
  Collegamento a una tensione di rete diversa da quella indicata sulla targhetta di identificazione del dispositivo
  Modifiche non autorizzate
  Riparazioni effettuate da terzi non qualificati
• Utilizzato in violazione delle norme giuridiche, tecniche o di sicurezza applicabili

• Trasporto incautoswana idoneo imballaggio o altre protezioni

• Non sono amesse richieste di risarcimento in garanzia in caso di:

Danni subiti durante il trasporto
- Rimozione o modifica del numero di series del dispositivo

1. Quanto segue è escluso alla garanzia:

Cavi
Lampade

• Parti in veto

• La garanzia non da diritto ad alcun risarcimento per anni diversi nella sostituzione o della riparazione delle parti difettose. Bestron non può essere in nessun caso ritenuta responsable per anni consequencesali o altre conseguenze derivanti da o in relazione alle apparecchiature da.this fornite.

• I reclami in garanzia possono essere inoltrati solo al vostro rivenditore/rivenditore web o direttamente al servizio assistenza Bestron. Non limitarsi a INViar un oggetto alla preavviso. Il pacchetto puo essere rifiutato e gli eventualiosti saranno a carico del mittente. In primo luogo, contattateci per ricevere le istruzioni su come imballare e spedire il dispositivo. Qualsiasi reclamo in garanzia delve essere accompagnato alla prova di acquisto.

SERVIZIO ASSISTENZA

Nell'indesiderata eventualità di un malfunzionamento, contattare il servizio assistenza BESTRON visitando il seguente除去: www.bestron.com/service
