ESL63040 - Lave-vaisselle ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	6 programmes, dont Eco, Auto, Intensif
Température de lavage	De 45 à 70°C
Fonction séchage	Séchage par condensation
Dimensions (HxLxP)	81,8 x 59,6 x 55 cm
Poids	35 kg
Consommation d'eau	9,9 L par cycle
Filtre	Filtre à mailles
Entretien	Nettoyage régulier du filtre et des bras gicleurs
Sécurité	Système de sécurité anti-débordement
Informations supplémentaires	Compatible avec les tablettes de lavage 3 en 1

FOIRE AUX QUESTIONS - ESL63040 ELECTROLUX

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et que le filtre est propre. Utilisez un détergent adapté et vérifiez que le chargement des assiettes ne bloque pas les jets d'eau.

Le lave-vaisselle laisse des résidus sur la vaisselle, que faire ?

Vérifiez la qualité du détergent utilisé et la dureté de l'eau. Un adoucisseur d'eau peut être nécessaire si l'eau est trop dure.

Des bruits inhabituels proviennent du lave-vaisselle, est-ce normal ?

Des bruits de fonctionnement sont normaux, mais si vous entendez des bruits de grincement ou de choc, vérifiez que les ustensiles ne bloquent pas les bras de lavage.

Comment réinitialiser le lave-vaisselle ?

Pour réinitialiser le lave-vaisselle, éteignez-le et débranchez-le pendant environ 5 minutes. Rebranchez-le ensuite et rallumez-le.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Reportez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique nécessitant une attention particulière.

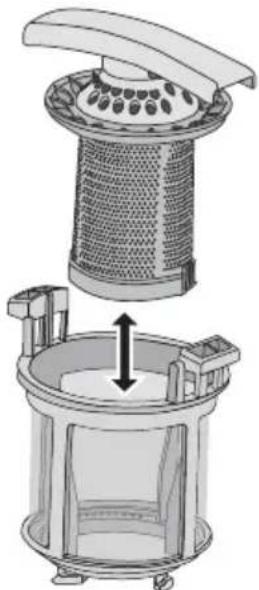

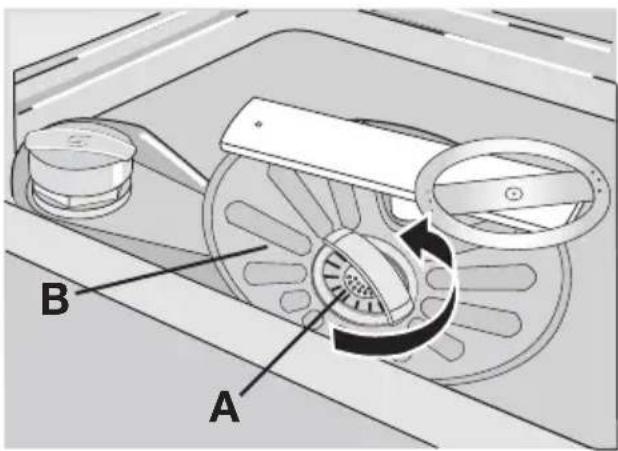

Comment nettoyer le filtre du lave-vaisselle ?

Ouvrez le lave-vaisselle, retirez le panier inférieur, puis dévissez et retirez le filtre. Rincez-le sous l'eau courante pour enlever les débris.

Le lave-vaisselle ne vidange pas, que faire ?

Vérifiez que le tuyau de vidange n'est pas obstrué ou plié. Assurez-vous également que le filtre est propre.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour accéder au réglage de la dureté de l'eau. Vous devrez peut-être ajuster le niveau en fonction de la dureté de votre eau locale.

Puis-je utiliser des tablettes de lavage dans ce lave-vaisselle ?

Oui, le modèle ESL63040 est compatible avec des tablettes de lavage. Assurez-vous de suivre les recommandations du fabricant pour le dosage.

MODE D'EMPLOI ESL63040 ELECTROLUX

notice d'utilisation

Οδηγίες Χρήσης

Partagez notre imagination sur www.electrolux.com

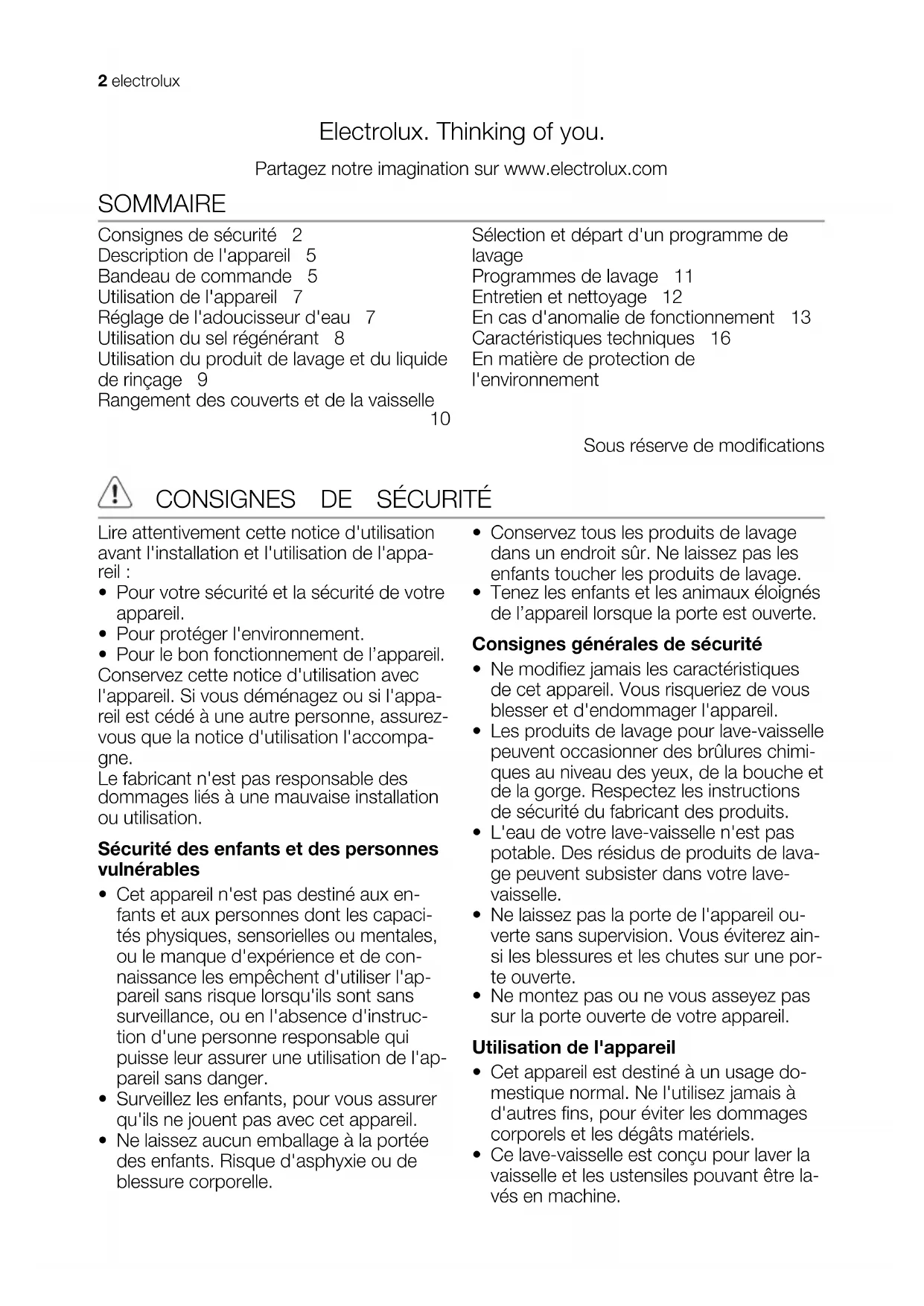

SOMMAIRE

Consignes de sécurité 2

Description de l'appareil 5

Bandeau de commande 5

Utilisation de l'appareil 7

Réglage de l'adoucisseur d'eau 7

Utilisation du sel régénérant 8

Utilisation du produit de lavage et du liquide de rinçage 9

Rangement des couverts et de la vaisselle

10

Sélection et départ d'un programme de lavage

Programmes de lavage 11

Entretien et nettoyage 12

En cas d'anomalie de fonctionnement 13

Caractéristiques techniques 16

En matière de protection de

l'environnement

Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Lire attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

- Pour votre sécurité et la sécurité de votre appareil.

- Pour protéger l'environnement.

- Pour le bon fonctionnement de l'appareil. Conservez cette notice d'utilisation avec l'appareil. Si vous déménagez ou si l'appareil est cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou utilisation.

Sécurité des enfants et des personnes vulnérables

- Cet appareil n'est pas destiné aux enfants et aux personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance, ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

- Surveillez les enfants, pour vous assurer qu'ils ne jouent pas avec cet appareil.

- Ne laissez aucun emballage à la portée des enfants. Risque d'asphyxie ou de blessure corporelle.

• Conservez tous les produits de lavage dans un endroit sûr. Ne laissez pas les enfants toucher les produits de lavage.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

Consignes générales de sécurité

• Ne modifiez jamais les caractéristiques de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.
• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Respectez les instructions de sécurité du fabricant des produits.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produits de lavage peuvent subsister dans votre lave-vaisselle.
• Ne laissez pas la porte de l'appareil ouverte sans supervision. Vous éviterez ainsi les blessures et les chutes sur une porte ouverte.
• Ne montez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.

Utilisation de l'appareil

• Cet appareil est destiné à un usage domestique normal. Ne l'utilisez jamais à d'autres fins, pour éviter les dommages corporels et les dégâts matériels.

• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles pouvant être lavés en machine.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Risque d'explosion ou d'incendie.

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur ou dans le panier à couteaux (tous les modèles ne sont pas équipés d'un panier à couteaux).
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vais-selle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.
• Approvisionnez en sel juste avant de démarrer un programme de lavage. Les restes de sel dans l'appareil peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.
• Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (agent de nettoyage pour lave-vaisselle, produit de lavage liquide). Vous risqueriez d'endommager l'appareil.
• Assurez-vous que les bras d'aspersion tournent librement avant de lancer le programme de lavage.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme de lavage. Risque de brûlures cutanées.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme de lavage.

Entretien et nettoyage

• Avant de nettoyer l'appareil, arrêtez-le et débranchez-le du secteur.
• N'utilisez pas de produits inflammables ou corrosifs.
• N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage pourraient être compromises et l'appareil endommagé.
• Ne projetez pas d'eau ou de vapeur sur l'appareil pour son nettoyage. Cela cré-

erait un risque de choc électrique et pourrait endommager l'appareil.

Installation

• Vérifiez que l'appareil n'a subi aucun dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.
• Retirez tous les emballages avant la première utilisation.
• Seul un professionnel qualifié doit effectuer l'installation, le raccordement électrique et hydraulique, la mise en service et la maintenance de l'appareil. Vous évite-rez ainsi des risques mobiliers, immobiliers et corporels.
• Pendant l'installation et avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.
• Les parois de votre lave-vaisselle ne doivent jamais être percées pour éviter d'endommager les composants hydrauliques et électriques.

• Important !Respectez les consignes données sur le gabarit fourni avec l'appareil :

• Pour installer l'appareil.

• Pour monter la porte du meuble.
• Pour raccorder les tuyaux d'arrivée d'eau et de vidange.

- Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

Précautions contre le gel

• N'installez pas l'appareil dans un endroit où la température ambiante est inférieure à 0 °C.
• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel.

Tuyau d'arrivée d'eau

• Utilisez des tuyaux neufs pour raccorder l'appareil à l'arrivée d'eau. N'utilisez pas de tuyaux usagés.
• Ne raccordez pas l'appareil à des conduites neuves ou qui n'ont pas été utilisées depuis longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.
• Veillez à ne pas écraser ou endommager les tuyaux d'eau lorsque vous installez l'appareil.

- Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.

- Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux ne fuient pas.

- Le tuyau d'arrivée d'eau comporte une soupape de sécurité et une gaine double comportant un câble électrique interne. Le tuyau d'arrivée d'eau est sous pression uniquement quand l'eau circule. Si le tuyau fuit, la soupape de sécurité coupe automatiquement l'eau.

- Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

- N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.

- Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.

- Contactez le service après-vente de votre magasin vendeur pour remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement Tension dangereuse

Raccordement électrique

• L'appareil doit être relié à la terre.

- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau.

- Utiliseztoujours une installée, protégée contre les chocs.

- L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Risque d'incendie.

- Ne remplacez et ne modifiez jamais le câble d'alimentation. Contactez votre service après-vente.

- Attention à ne pas écraser ou endommager la prise et le câble d'alimentation situés à l'arrière de l'appareil.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Détachez, pour ce faire, la fiche de la prise secteur.

Service après-vente

• Toute intervention ou réparation sur votre appareil doit uniquement être effectuée par une personne qualifiée. Contactez votre service après-vente.
• Utilisez exclusivement des pièces d'origine.

Pour mettre l'appareil au rebut

- Pour éviter tout risque corporel ou matériel :

• Débranchez l'appareil.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le loquet de la porte. Ceci évite d'enfermer un enfant ou un animal dans l'appareil par accident. Risque d'asphyxie.
• Mettez l'appareil au rebut dans un centre local agréé.

Avertissement Les produits de lavage pour lave-vaisselle sont dangereux et peuvent être corrosifs !

• En cas d'accident impliquant ces produits, contactez immédiatement un médecin.
• En cas d'ingestion du produit, contactez immédiatement un médecin.
• En cas de projection de produit de lavage dans les yeux, contactez immédiatement un médecin et rincez abondamment à l'eau.
• Conservez les produits de lavage pour lave-vaisselle dans un endroit sûr et hors de portée des enfants.

Nettainez pas la porte de l'appareil ouverte quand celui-ci contient du produit de lavage.

- Remplissez le distributeur de produit de lavage juste avant de démarrer un programme de lavage.

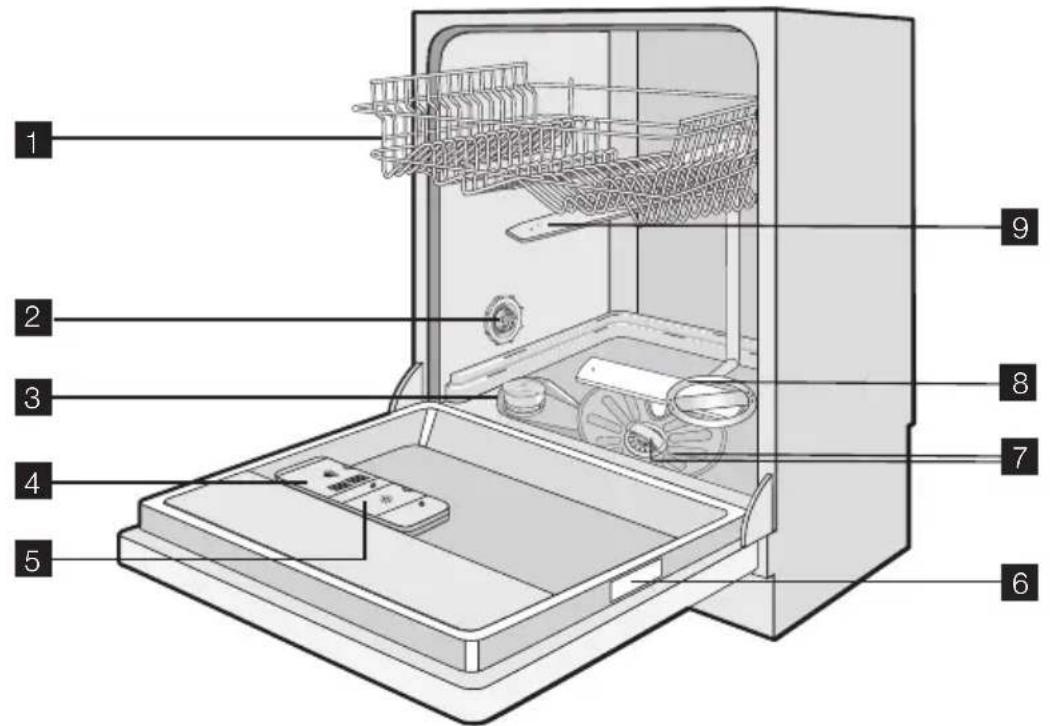

DESCRIPTION DE L'APPAREIL

1 2 3 4 5 6 7 8 9

1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir à sel régénérant
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage

6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur

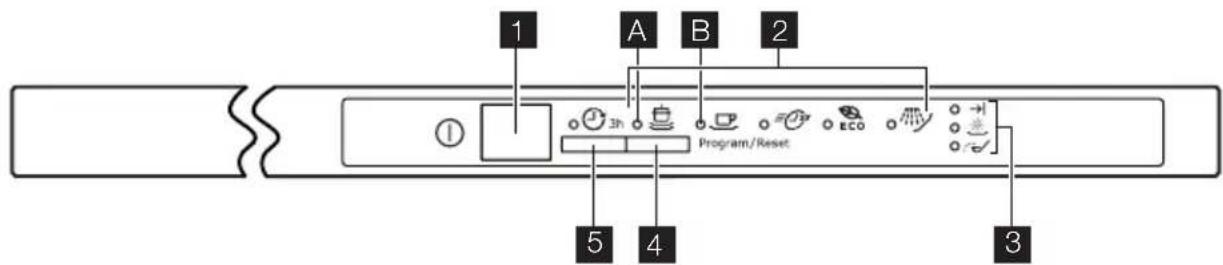

BANDEAU DE COMMANDE

Les commandes se situent sur la partie supérieure du bandeau de commande. Pour vous servir des commandes, lais-

sez la porte du lave-vaisselle entrouver- te.

1 A B 2 3h Program/Reset ECO 5 4 3

1 Touche Marche/Arrêt
2 Voyants de programme
3 Voyants
4 Touche Programme
5 Touche Départ différé

Voyants
→|	Voyant de fin. Il s'allume dans les conditions suivantes :Quand le programme de lavage est terminé.Quand vous réglez le niveau de dureté de l'adoucisseur d'eau.Quand vous activez ou désactivez les signaux sonores.Quand l'appareil rencontre une anomalie de fonctionnement.
	Voyant du liquide de rinçage. Il s'allume lorsque le distributeur de liquide de rinçage doit être rempli.1)
	Voyant du réservoir de sel. Il s'allume lorsque le réservoir de sel régénérant doit être rempli.1)Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir de sel. Cela n'affecte pas le fonctionnement de l'appareil.

1) Lorsque le réservoir de sel régénérant est vide, le voyant ne s'allume pas pendant qu'un programme est en cours.

Touche Marche/Arrêt

Appuyez sur cette touche pour activer ou désactiver l'appareil.

Voyants de programme A et B

Ces voyants remplissent les fonctions complémentaires suivantes :

• Régler le niveau de l'adoucisseur d'eau.
• Activer ou désactiver les signaux sonores.

Touche Programme

Grâce à cette touche vous pouvez :

• Sélectionner un programme de lavage.
• Régler le niveau de l'adoucisseur d'eau.

- Activer ou désactiver les signaux sonores.

- Annuler un programme de lavage en cours.

Touche Départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 3 heures. Reportez-vous au chapitre « Sélection et départ d'un programme de lavage ».

Mode Programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Régler et lancer un programme de lavage.
• Régler électroniquement le niveau de l'adoucisseur d'eau.
• Activer ou désactiver les signaux sonores.

Activer l'appareil. L'appareil se trouve en mode Programmation lorsque :

• Tous les voyants de programme sont éteints.
  • Le voyant Fin clignote.

Activer l'appareil. L'appareil n'est pas en mode Programmation lorsque :

• Un seul voyant de programme s'allume.
• Pour revenir au mode Programmation, annulez le programme. Reportez-vous au chapitre « Sélection et départ d'un programme de lavage ».

Signaux sonores

Vous pouvez entendre les signaux sonores dans ces conditions :

• Le programme de lavage est terminé.

- L'appareil présente une anomalie de fonctionnement.

i Réglage d'usine : marche.

Désactivation des signaux sonores :

1. Activer l'appareil.
2. Assurez-vous que l'appareil est au mode réglage.
3. Appuyez et maintenez la touche de programme jusqu'à ce que le voyant (A) clignote et que le voyant de programme (B) s'allume.

4. Appuyez à nouveau immédiatement sur cette touche.
   Le voyant de programme (A) s'allume et le voyant de programme (B) commence à clignoter.
   Après quelques secondes, le voyant de programme (A) s'éteint et le voyant Fin s'allume. Le voyant de programme (B) continue à clignoter.

5. Appuyez à nouveau sur la touche de programme, le voyant Fin s'éteint. Les signaux sonores sont désactivés.

6. Désactivez l'appareil pour confirmer.

Activation des signaux sonores :

1. Pour activer de nouveau les signaux sonores, réalisez les étapes (1) à (4). Le

UTILISATION DE L'APPAREIL

1. Vérifiez si le réglage de dureté de l'adoucisseur d'eau correspond à la du- reté de l'eau de votre région. Sinon, ajustez le niveau de l'adoucisseur d'eau.

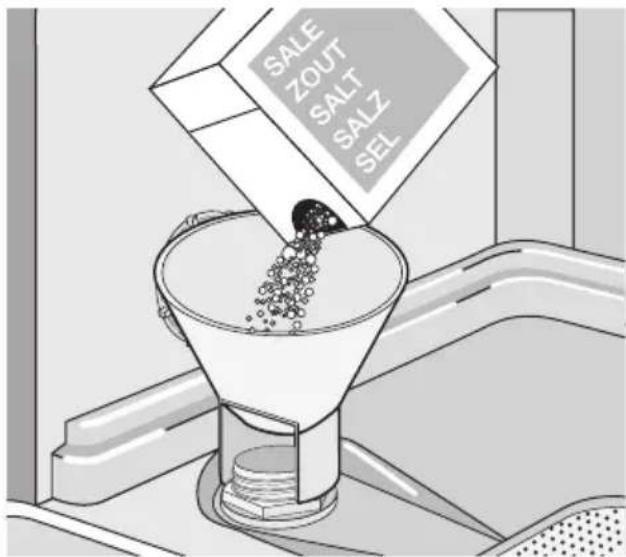

2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinçage.

voyant de programme (A) et le voyant Fin s'éteignent. Le voyant de programme (B) continue à clignoter.

1. Appuyez à nouveau sur cette touche. Le voyant Fin s'allume. Les signaux sonores sont activés.

2. Désactivez l'appareil pour confirmer.

3. Rangez les couverts et la vaisselle dans le lave-vaisselle.

4. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
5. Remplissez le réservoir avec la quantité nécessaire de produit de lavage.
6. Démarrez le programme de lavage.

RÉGLAGE DE L'ADOUCISSEUR D'EAU

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces minéraux et sels peuvent endommager l'appareil.

Réglez le niveau de l'adoucisseur d'eau s'il ne correspond pas à la dureté de l'eau de votre région.

Contactez votre compagnie des eaux pour connaître la dureté de l'eau de votre région.

Dureté eau				Réglage de la dureté de l'eau
Degrés allemands (dH°)	Degrés français (°TH)	mmol/l Degrés	Clarke	manuel élec-troni-que
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2 1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2 1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5 - 12	1 2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Réglage d'usine
2) Ne pas utiliser de sel à ce niveau.

i L'adoucisseur d'eau doit être réglé manuellement et électroniquement.

Réglage manuel

Tournez le sélecteur de dureté de l'eau sur 1 ou 2 (reportez-vous au tableau).

Réglage électronique

1. Activer l'appareil.
2. Assurez-vous que l'appareil est au mode réglage.
3. Appuyez et maintenez la touche de programme jusqu'à ce que le voyant (A) commence à clignoter et que le voyant de programme (B) s'allume.
4. Quand le voyant de programme (B) s'éteint et que le voyant Fin commence à clignoter, appuyez sur la touche de

programme. Le voyant de programme (A) continue à clignoter. Le réglage électronique de l'adoucisseur d'eau est activé.

1. Le voyant Fin affiche le réglage de l'adoucisseur d'eau. Le nombre de cli-gnotements du voyant Fin est le même que celui du niveau de dureté de l'eau (par exemple : 5 clignotements / pause / 5 clignotements = niveau 5).
2. Appuyez sur la touche de programme pour changer le réglage. Appuyez plusieurs fois sur la touche de programme pour modifier le réglage. Quand la touche de programme est appuyée, le niveau augmente.
3. Désactivez l'appareil pour confirmer.

Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le voyant de réapprovisionnement de sel restera éteint.

UTILISATION DU SEL RÉGÉNÉRANT

Pour remplir le réservoir de sel :

1. Dévissez le bouchon du réservoir à sel régénérant en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 litre d'eau à l'intérieur du réservoir (uniquement lorsque vous remplissez le réservoir pour la première fois).
3. Versez le sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.
4. Éliminez toute trace de sel autour de l'ouverture du réservoir de sel régénérant.
5. Remettez le bouchon en place et ser- rez-le en le tournant dans le sens des aiguilles d'une montre pour fermer le ré- servoir de sel régénérant.

i Il est normal que de l'eau s'écoule du réservoir lorsque vous le remplissez de sel.

SALE ZOUT SALT SALZ SEL

UTILISATION DU PRODUIT DE LAVAGE ET DU LIQUIDE DE RINÇAGE

Utilisation du produit de lavage

Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage.

Respectez les recommandations fournies par le fabricant du produit de lavage qui figurent sur l'emballage du produit.

Pour remplir le réservoir de produit de lavage :

1. Appuyez sur la touche de déverrouillage 2 afin d'ouvrir le couvercle 7 du réservoir du produit de lavage.

2. Introduisez le produit de lavage dans le réservoir 1.

3. Si le programme de lavage comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

4. Si vous utilisez des pastilles de déter- gent, placez-les dans le distributeur 1.

5. Fermez le réservoir du produit de lavage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

i Utilisez des programmes de lavage longs quand vous utilisez des pastilles de détergent. En effet, elles ne se dis-solvent pas entièrement pendant les programmes courts et peuvent donner de mauvais résultats.

Utilisation du liquide de rinçage

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures. Le distributeur de liquide de rinçage libère automatiquement le liquide de rinçage durant la dernière phase de rinçage.

Pour remplir le distributeur de liquide de rin- çage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage 6 afin d'ouvrir le couvercle 5 du distributeur de liquide de rinçage.

2. Remplissez le distributeur de liquide de rinçage 3 de liquide de rinçage. Le repère 'max.' indique le niveau maximum.

3. Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage.

4. Vérifiez que le couvercle est fermé après chaque remplissage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Réglez le dosage du liquide de rinçage

Réglage d'usine : position 3. Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 4 (maximum). Tournez le sélecteur de liquide de rinçage 4 afin d'augmenter ou diminuer le dosage

Utiliser des pastilles de lavage

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Certains types de pastilles contiennent d'autres agents.

Si vous utilisez des pastilles qui contiennent du sel et du liquide de rinçage, ne remplissez pas le réservoir de sel régénérant ni le distributeur de liquide de rinçage. Le voyant de contrôle du liquide de rinçage reste allumé lorsque l'appareil est en fonctionnement.

Assurez-vous que ces pastilles conviennent à la dureté de l'eau de votre localité (reportez-vous aux instructions accompagnant l'emballage des produits).

1. Réglez la position minimale du degré de dureté de l'eau. Reportez-vous au cha-

pitre « Réglage de l'adoucisseur d'eau ».

1. Réglez la position minimale du dosage du liquide de rinçage.

Utiliser à nouveau du produit de lavage, du sel régénérant et du liquide de rinçage séparément

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.

2. Réglez la position maximale du degré de dureté de l'eau.

3. Lancez un programme de lavage sans charger l'appareil.
4. Sitôt le programme de lavage terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région.
5. Réglez la quantité de liquide de rinçage.

RANGEMENT DES COUVERTS ET DE LA VAISSELLE

i Reportez-vous à la brochure « Exemples de RealLife de la vie courante ».

Conseils et astuces

• Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaisselle.
• Enlevez tous les restes d'aliments.
• Laissez tremper les casseroles au fond desquelles adhèrent des restes d'ali-ments brûlés ou attachés.
• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les re-tournant,
• de manière à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé.

• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ou se chevaucher.

• Pour éviter que les verres ne se brisent, évitez qu'ils se touchent.

• Placez les petites pièces dans le panier à couverts.
• Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.
• Lorsque vous placez des articles dans les paniers, veillez à ce que l'eau puisse accéder à toutes les surfaces.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.
• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

SÉLECTION ET DÉPART D'UN PROGRAMME DE LAVAGE

Démarrage du programme de lavage sans retard avant le démarrage

1. Activer l'appareil. Assurez-vous que l'appareil est au mode réglage.

2. Pour régler un programme de lavage, appuyez sur la touche de programme plusieurs fois jusqu'à ce que le voyant de programme correspondant s'allume.

3. Fermez la porte de la machine, le programme de lavage démarre automatiquement.

Lancement du programme de lavage avec départ différé

1. Activer l'appareil. Assurez-vous que l'appareil est au mode réglage.
2. Réglez le programme de lavage.

3. Appuyez sur la touche Départ différé. Le voyant Départ différé s'allume.

4. Fermez la porte de l'appareil. Le décompte démarre automatiquement.

- Lorsque le décompte est terminé, le programme de lavage démarre automatiquement. Le voyant Départ différé s'éteint.

i L'ouverture de la porte de l'appareil interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé

Si la porte de l'appareil est ouverte et que le décompte n'a pas démarré

1. Appuyez sur la touche Départ différé. Le voyant Départ différé s'éteint.
2. Démarrez le programme de lavage.

Si la porte de l'appareil est fermée et que le décompte est en cours

1. Ouvrez la porte de l'appareil.
2. Appuyez sur la touche Départ différé. Le voyant Départ différé s'éteint.
3. Fermez la porte de l'appareil. Le programme de lavage démarre automatiquement.

Interruption d'un programme de lavage

• Ouvrez la porte de l'appareil.
• Le programme de lavage s'arrête.
  • Fermez la porte de l'appareil.
• Le programme de lavage reprend là où il a été interrompu.

Annulation du programme de lavage

Si le programme de lavage n'a pas encore démarré, vous pouvez changer la sélection. Pour changer la sélection pendant que le programme de lavage est en cours, il est nécessaire d'annuler le programme.

1. Ouvrez la porte de l'appareil.
2. Appuyez et maintenez la touche de programme jusqu'à ce que le voyant de programme s'éteigne et que le voyant Fin commence à clignoter.

i Avant de démarrer un nouveau programme de lavage, vérifiez qu'il y a du produit de lavage dans le distributeur de produit de lavage.

À la fin d'un programme de lavage

À la fin du programme de lavage, des signaux sonores intermittents retentissent.

1. Ouvrez la porte de l'appareil, le voyant Fin est allumé.
2. Mettez à l'arrêt l'appareil.
3. Pour de meilleurs résultats de séchage, entrouvrez la porte de l'appareil pendant quelques minutes.

Retirez les articles des paniers

• Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.
• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

PROGRAMMES DE LAVAGE

Programme Niveau de sa-lissure			Type de charge Description de programmes
			Très sale Vaisselle, couverts, plats et casseroles	PrélavageLavage 70 °CRinçagesSéchage
			Normalement sale	Vaiselle et couverts PrélavageLavage 65 °CRinçagesSéchage
	1)		Salissures récentes	Vaiselle et couverts Lavage 60 °CRinçage
			Normalement sale	Vaiselle et couverts PrélavageLavage 50 °CRinçagesSéchage

Programme Niveau de sa-lissure		Type de charge Description de programmes
	Ce programme permet de rincer les plats rapidement. Cela empêche les restes de nourriture de coller sur les plats et évite les mauvaises odeurs.N'utilisez pas de produit de lavage avec ce programme.	Rinçage

1) Ce programme vous permet de laver une charge de vaisselle légèrement sale. Les résultats du lavage sont satisfaisants en très peu de temps.

2) Programme de test des organismes de contrôle. Ce programme vous permet d'utiliser le plus efficacement votre consommation d'eau et d'énergie pour les plats et couverts avec un niveau normal de salissure. Reportez-vous à la brochure fournie pour connaître les résultats des tests.

Valeurs de consommation

Programme Durée du programme (minutes)		Énergie (kWh) Eau (litres)
	120 - 130 1,8 - 1,9 19 - 21
	105 - 115 1,6 - 1,8 19 - 21
	30 0,8 9
	130 - 140 1,0 - 1,1 13 - 14
	12 0,01 4

i Ces valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des varia-
tions d'alimentation électrique et de la quantité de vaisselle.

ENTRETIEN ET NETTOYAGE

Pour retirer et nettoyer les filtres

Avec des filtres sales, les résultats du lava- ge sont moins satisfaisants. Contrôlez régulièrement les filtres et nettoyez-les si nécessaire.

1. Pour retirer le filtre (A), tournez-le dans le sens inverses des aiguilles d'une montre et retirez-le du filtre (B).

A B

1. Le filtre (A) est composé de 2 pièces. Pour démonter le filtre, séparez-les.

1. Nettoyez soigneusement les pièces sous l'eau courante.
2. Rassemblez les 2 pièces du filtre (A) et poussez. Vérifiez qu'elles s'emboîtent correctement.
3. Retirez le filtre (B).
4. Nettoyez soigneusement le filtre (B) sous l'eau courante.
5. Replacez le filtre (B) dans sa position initiale. Vérifiez qu'il est correctement placé sous les deux guides (C).

1. Mettez le filtre (A) en place dans le filtre (B). Bloquez le filtre (A) en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée.

Pour nettoyer les bras d'aspersion

Ne retirez pas les bras d'aspersion.

Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet pointu.

Nettoyage des surfaces externes

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide.

Utilisez uniquement un peu d'eau savonneuse.

N'utilisez en aucun cas des substances abrasives, des tampons à récurer ou des solvants (acétone).

EN CAS D'ANOMALIE DE FONCTIONNEMENT

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si vous n'y parvenez pas, contactez votre service après-vente.

Dans le cas de certaines anomalies, les voyants clignotent pour indiquer un code d'alarme.

Code d'alarme Anomalie
Le voyant du programme clignote de façon continue.Le voyant Fin clignote à une reprise de façon intermittente.	L'appareil n'est pas approvisionné en eau.
Le voyant du programme clignote de façon continue.Le voyant Fin clignote à deux reprises de façon intermittente.	L'appareil ne vidange pas.
Le voyant du programme clignote de façon continue.Le voyant Fin clignote à trois reprises de façon intermittente.	Le système de sécurité anti-déborde-ment s'est déclenché.

Avertissement Mettez l'appareil à

l'arrêt avant de procéder aux vérifications.

Anomalie Cause probable Solution possible
L'appareil n'est pas approvisionné en eau.	Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.	Nettoyez le robinet d'arrivée d'eau.
La pression d'eau est trop bas-se.		Contactez votre compagnie locale de distribution des eaux.
Le robinet d'arrivée d'eau est fermé.		Ouvrez le robinet d'arrivée d'eau.
Le filtre situé dans le tuyau	d'arrivée d'eau est bouché.	Nettoyez le filtre.
Le tuyau d'arrivée d'eau n'a	pas été raccordé correctement.	Vérifiez que le tuyau est bien raccordé.
Le tuyau d'arrivée d'eau est en-dommagé.		Assurez-vous que le tuyau d'arrivée d'eau n'est pas endommagé.
L'appareil ne vidange pas. Le robinet de l'évier est bou-ché.		Nettoyez le robinet de l'évier.
Le tuyau de vidange n'a pas été raccordé correctement.		Vérifiez que le tuyau est bien raccordé.
Le tuyau de vidange est en-dommagé.		Assurez-vous que le tuyau de vidange n'est pas endommagé.
Le système de sécurité anti-dé-bordement s'est déclenché.	Fermez le robinet d'eau et contactez votre service après-vente.
Le programme de lavage ne démarre pas.	La porte de l'appareil est ou-verte.	Fermez la porte de l'appareil.
La fiche n'est pas branchée sur la prise de courant.		Branchez l'appareil.
Le fusible de la boîte à fusibles a grillé.		Remplacez le fusible.
La fonction Départ différé est sélectionnée.		Annulez le départ différé.Lorsque le décompte est terminé, le programme de lava-ge démarre automatique-ment.

Après avoir effectué ces vérifications, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si des codes d'alarme différents sont indiqués, contactez le service après-vente.

Les informations nécessaires pour le service après-vente figurent sur la plaque signalétique.

Inscrivez les éléments suivants :

- M o d è l e

(MOD.) ......

- Référence du produit

(PNC)

- Numéro de série

(S.N.) ....

...

Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause possible Solution possible
La vaisselle n'est pas propre. Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.	Vérifiez que ce programme de lavage est approprié pour ce type de vaisselle et de salissure.
Les paniers n'ont pas été chargés correctement, l'eau n'a pas pu accéder à toutes les surfaces.	Chargez les paniers correctement.
Les bras d'aspersion ne peuvent pas tourner parce que la vaisselle est mal positionnée.	Vérifiez qu'une disposition incorrecte de la vaisselle ne bloque pas les bras d'aspersion.
Les filtres sont encrassés ou mal montés et installés.	Assurez-vous que les filtres sont propres et correctement montés et installés.
Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.	Vérifiez que la quantité de produit de lavage est suffisante.
Traces de tartre sur la vaisselle. Le réservoir de sel régénérant est vide.	Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
L'adoucisseur d'eau a été mal réglé.	Réglez l'adoucisseur d'eau.
Le bouchon du réservoir de sel régénérant n'a pas été vissé correctement.	Assurez-vous que le bouchon du réservoir de sel est correctement fermé.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleu-être.	Réduisez le dosage du liquide de rinçage.
Traces de gouttes d'eau séchée sur les verres et la vaisselle	Augmentez le dosage du liquide de rinçage.
Il se peut que le produit de lavage soit en cause.	Utilisez une autre marque de produit de lavage.
La vaisselle est mouillée. Vous avez sélectionné un programme de lavage sans phase de séchage ou avec une phase de séchage courte.	Laissez la porte du lave-vaisselle entrouverte pendant quelques minutes avant de retirer la vaisselle.

Problème Cause possible Solution possible
La vaisselle est mouillée et terne.	Le distributeur de liquide de rinçage est vide.	Remplissez le distributeur de liquide de rinçage.

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur 596 mm
Hauteur 818 - 898 mm
Profondeur 550 mm
Pression de l'eau d'alimentation	Minimale	0,5 bars (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Arrivée d'eau 1)	Eau froide ou eau chaude maximum 60 °C
Capacité Couverts 12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

i La plaque signalétique située sur le bord intérieur de la porte de l'appareil donne des informations sur le branchement électrique.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus

respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets

seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les bacs de recyclage prévus à cet effet.
