LFTA+ 3214 HX - Lave-vaisselle HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 14 couverts, classe énergétique A++
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Niveau sonore	46 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres amovibles, nettoyage régulier recommandé, entretien du bras gicleur
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, service après-vente disponible, compatibilité avec les produits de lavage standards

FOIRE AUX QUESTIONS - LFTA+ 3214 HX HOTPOINT

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que la porte est bien fermée. Assurez-vous également que l'appareil est branché et que le fusible n'est pas grillé. Si le problème persiste, essayez de débrancher l'appareil pendant 5 minutes.

Pourquoi le lave-vaisselle laisse des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect, à un filtre sale ou à un produit de lavage inapproprié. Assurez-vous de charger la vaisselle correctement, de nettoyer le filtre régulièrement et d'utiliser un détergent adapté.

Le lave-vaisselle fait un bruit étrange pendant le cycle, que faire ?

Des bruits inhabituels peuvent être causés par des objets coincés dans les bras gicleurs ou le filtre. Vérifiez qu'il n'y a pas d'objets étrangers et nettoyez les bras gicleurs si nécessaire.

Comment régler la dureté de l'eau dans mon lave-vaisselle ?

Consultez le manuel d'utilisation pour les instructions sur le réglage de la dureté de l'eau. En général, cela implique de tourner un bouton ou de régler un paramètre dans le menu des réglages.

Mon lave-vaisselle ne vidange pas correctement, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe de vidange fonctionne correctement.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre, rincez-le sous l'eau chaude pour enlever les résidus alimentaires et laissez-le sécher avant de le remettre en place.

Pourquoi le lave-vaisselle ne chauffe pas l'eau ?

Cela peut être dû à un problème avec l'élément chauffant ou à une mauvaise connexion électrique. Vérifiez les branchements et, si nécessaire, faites appel à un professionnel.

Quel type de détergent devrais-je utiliser pour mon lave-vaisselle ?

Utilisez un détergent spécialement conçu pour les lave-vaisselles. Évitez d'utiliser des produits non adaptés, car cela peut endommager l'appareil.

Comment résoudre un code d'erreur affiché sur le panneau de contrôle ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur et suivez les instructions de dépannage fournies.

Le lave-vaisselle laisse une odeur désagréable, que faire ?

Nettoyez le filtre et vérifiez qu'aucun aliment n'est coincé dans l'appareil. Un nettoyage régulier avec un produit spécifique pour lave-vaisselle peut également aider à éliminer les odeurs.

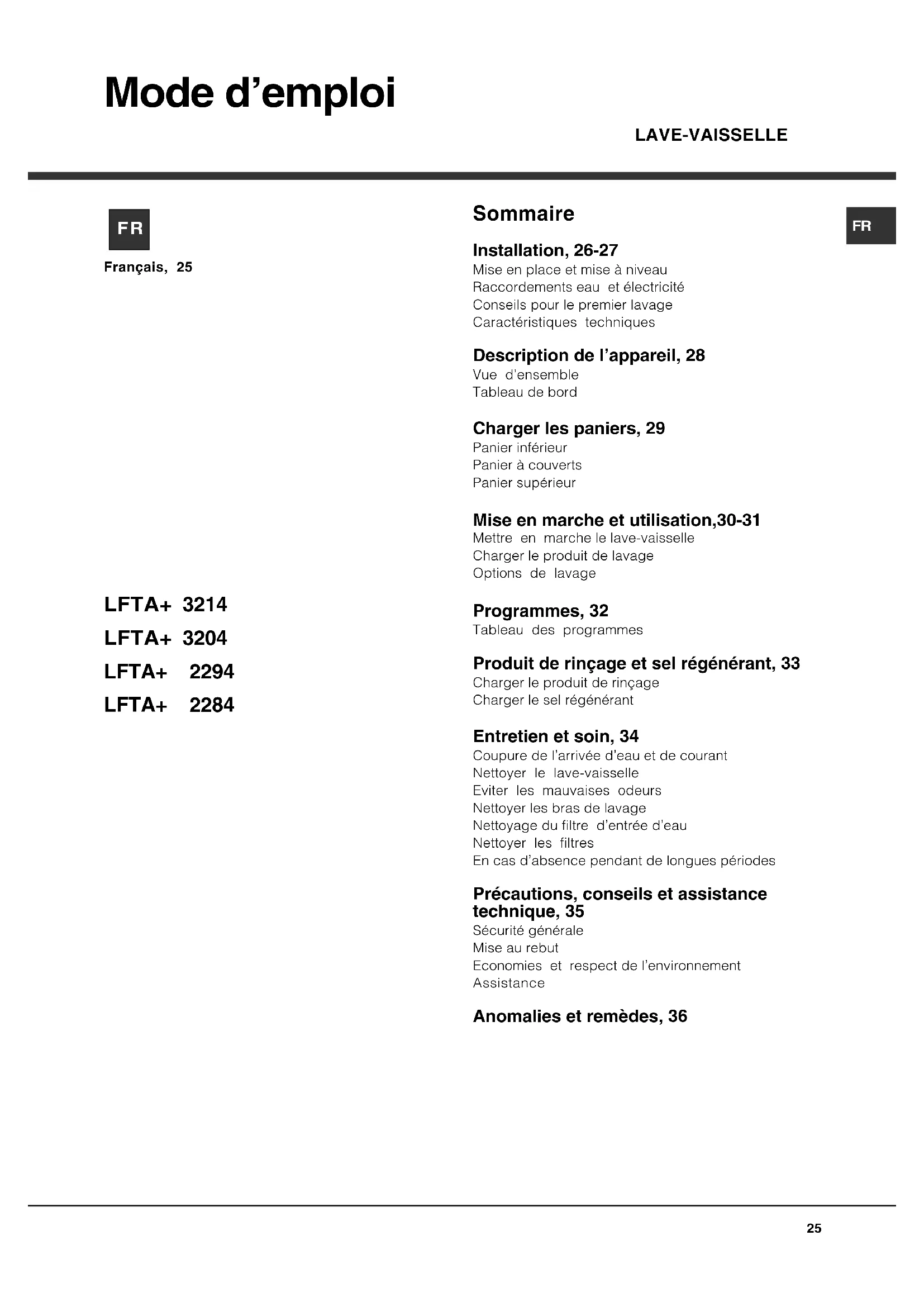

MODE D'EMPLOI LFTA+ 3214 HX HOTPOINT

Mise en place et mise à niveau Raccordements eau et electricité Conseils pour le premier lavage Characteristiques techniques

Description de l'appareil, 28

Vue d'ensemble Tableau de bord

Charger les paniers, 29

Panier inférieur Panier a couverts Panier supérieur

Mise en marche et utilisation,30-31

Mettre en marche le lave-vaiselle
Charger le produit de lavage
Options de lavage

LFTA+ 3214

LFTA+ 3204

LFTA+ 2294

LFTA+ 2284

Programmes, 32

Tableau des programmes

Produit de rincege et sel regénérant, 33

Charger le produit de rincage
Charger le sel regénérant

Entretienetsoin,34

Coupure de l'arrivee d'eau et de courant Nettoyer le lave-vaisselle
Eviter les mauvaises odeurs
Nettoyer les bras de lavage
Nettoyage du filtre d'entree d'eau
Nettoyer les filtres
En cas d'absence pendant de longues p

Précautions, conseils et assistance technique, 35

Sécurité générale
Mise au rebut
Economies et respect de l'environnement
Assistance

Anomalies et remèdes, 36

FR

FR

A Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il comprende bien l'appareil.

Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

A En cas de déménagement, transporter l'appareil verticalément; si besoin est, l'incliner sur le dos.

A Cet apparéil est concu pour un usage domestique ou autres applications similaires, telles que:

• lieux aménages en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail;
• fermes;
• utilisation par les clients d'hoteurs, de moteliers ou autres locaux de type résidentiel ;
• chambres d'hotes.

Mise en place et mise à niveau

1. Deballer l'appareil et s'assurer qu'il n'a pas ete endommagé pendant le transport.
   S'il est abimé, ne pas le raccorder et contacter le revendeur.
2. Installer le lave-vaiselle de maniere a ce que les cotes et la paroi arrirere touchent aux meubles adjacents ou au mur. L'appareil peut etre encastré sous un plan de travail continu (voir feuille de Montage).
3. Installer le lava-vaiselle sur un sol plat et rigide.
   Compenser les irregularités en vissant ou en dévisant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de vibrations, bruits et déplacements.
4. Pour régler la hauteur du pied arrêté, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisse, en bas et au milieu, à l'aide d'une clé maje à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d'instructions encastré jointe à la documentation)

Raccordements eau et électricité

A L'adaptation des installations électriques et les travaux de plomberie de l'installation doivent être effectués par du personnel qualifié.
A Le lava-vaiselle ne doit pas écraser les tuyaux ou le cable d'alimentation électrique.
Utiliser des tuyaux neufs pour effectuer le raccordement de l'appareil au réseau de distribution de I'eau.
Ne pas réutiliser les anciers tuyaux.

Les tuyaux d'amnée et d'évacuation de l'eau et le cable d'alimentation électrique peuvent être orientés vers la croite ou vers la gauche pour simplifier l'installation.

Raccord du tuyau d'amnéé de l'eau

• A une prise d'eau froide: bien visser le tuyau d'amenée à un robinet à embout filtré 3/4 gaz; avant de visser, faire couler l'eau jusqu'à cequelle devienne limpide et dépourvue d'impuretés qui pourrait engorger l'appareil.
• A une prise d'eau chaude: en cas d'installation de chauffage centralisé (radiateurs), le lave-vaiselle peut être alimenté avec de l'eau chaude de réseau ne dépassant pas 60^ .

Visser le tuyau au robinet en procédant comme pour la prise d'eau froide.

Si la longueur du tuyau d'amene ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agree (voir Assistance).
La pression de I'eau doit etre comprise entre les valeurs reportees dans le tableau des Caracteristiques techniques (voir ci-contre).
A Faire attention à ce que le tuyau ne soit ni plie ni écrase.

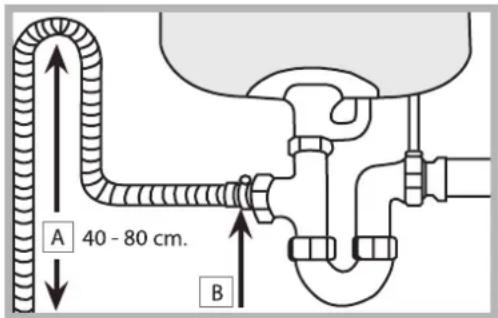

Raccordement du tuyau d'évacuation de l'eau

raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre.

Le tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle (A).

Avant de raccarder le tuyau d'évacuation de l'eau au siphon de l'évier, retirer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisse:

• est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont équipés d'un dispositif de sécurité supplémentaire New Acqua Stop qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amnée de l'eau.

ATTENTION: TENSION DANGEREUSE!

Il ne faut enaucun cas couper le tuyau d'amenee de I'eau car il contient des parties sous tension.

• Présent uniquement sur certains modèles.

Raccordement électriche

Avant de brancher la fiche dans la prise de courant, s'assurer que:

• la prise dispose de mise à la terre et est conforme aux normes;
• la prise est bien apte à supporter la puissance maximale de l'appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lavevaisselle);
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;
• la prise est bien compatible avec la fiche de l'appareil.
  Autrement, faire remplacer la fiche par un technicien agreeé (voir Assistance); n'utiliser ni rallonges ni prises multiples.

Aùpèris installation de l'appareil, le cable d'alimentation électrique et la prise de courant doivent être facilement accessibles.

ALe cable ne doit etre ni plie ni trop ecrase.
Afin d'éviter tout danger, faire changer le cordon d'alimentation abimé, par le fabricant ou par son service après-vente. (Voir Assistance)
A Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Ruban anti-condensation*

Après avoir encastré le lave-vaiselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protégger contre la formation de condensation.

Conseils pour le premier lavage

Une fois l'installation terminée et tout de suite avant le premier lavage, replir complètement d'eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rincege et sel régénéranl) : il est tout à fait normal que de l'eau déborde. Sélectionner le degré de durété de l'eau (voir Produit de rincege et sel régénéranl). - Àpres replissage du réservoir à sel, le voyant SEL s'éteint.

A Le manque de replissage du réservoir a sel, peut endommager l'adoucisseur d'eau et l'élément chauffant.

Caracteristiques techniques
Dimensions	largeur 59.5 cm hauteur 82 cm profoneur 57 cm
Capacité 14 couverts standard
Pression eau d'alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 - 145 psi
Tension d'alimentation	Voir étiquette des caractéristiques
Puisance totale absorbée	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CE	Cet apparil est conforme aux Directives Communautaires suivantes: - 2006/95/CE du 16/01/2007 (Basse Tension) et modifications suivantes - 89/336/CEE du 03/05/89 (Compatible Electromagnétique) et modifications suivantes - 97/17/CE (étiquetage) - 2002/96/CE

Description de

I'appareil

FR

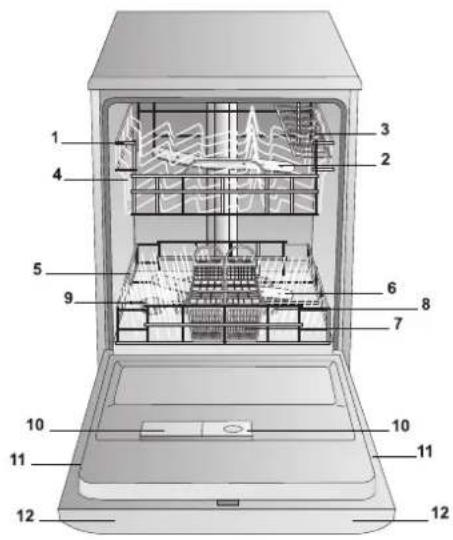

Vue d'ensemble

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier a couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produit de lavage et réservoir à produit de rincege
11. Plaque signalétique
12. Tableau de bord

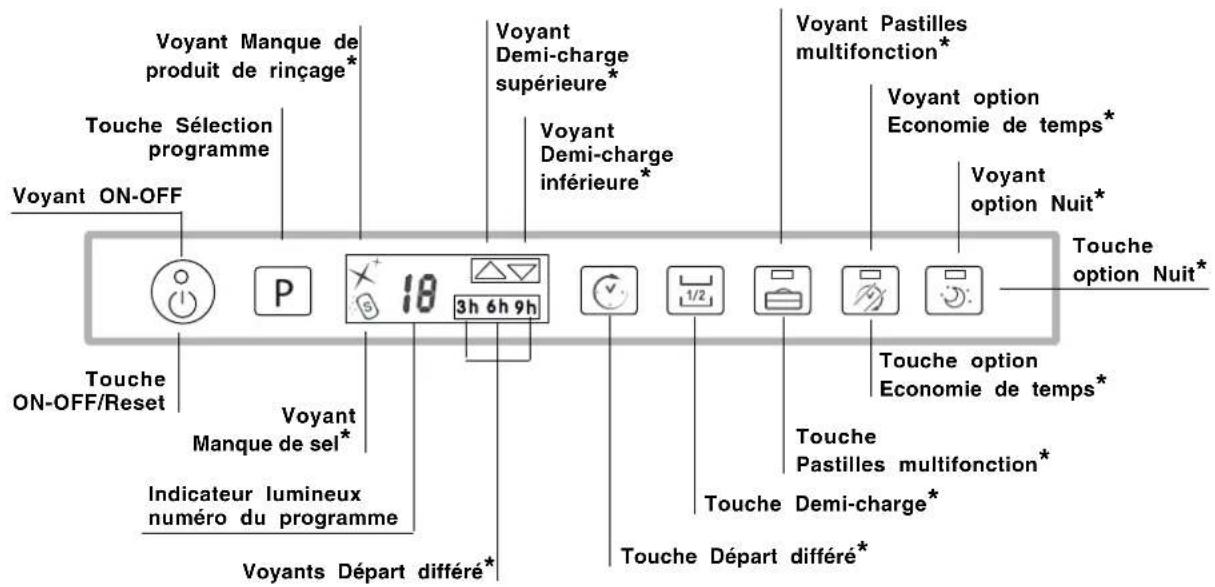

Tableau de bord

*** Uniquement pour modèles tout intégrables.

• Présent uniquement sur certains modèles.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaiselle.

Avant de charger les paniers, débarrasser la vaisse des déchets plus importants et vider les verres et les coupes.
Après avoir charge le lave-vaisse, s'assurer que les bras de lavage tournent librement.

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les Exemples de chargement.

Ranger de préférence sur les côts du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur.

Certains modèles de lave-vaiselle sont pourvus de secteurs rabattables ★ qui

peuvent etre places a la verticale pour ranger des assiettes ou a l'horizontale pour ranger des casseroles et des saladiers.

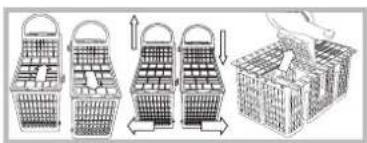

Panier a couverts

Le panier à couverts peut varier selon le modele de lavevaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être place obligatoirement dans la partie avant du panier inférieur.

Le panier séparable se détache en deux parties, solution pratique en cas de lavage d'une demi-charge (si cette option

est prévue pour le modele de lave-vaiselle), il peut couilisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.

• Ils sont équipés tous deux de rabats coulissants qui permettent de mistrax ranger les couverts.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

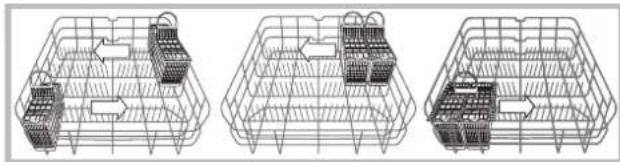

Exemples de rangement dans le panier à couverts

Panier du haut

Y ranger la vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement.

Tasses et tasses à café, couteaux longs et pointus couverts de service: les placer sur les étagères rabattables

Etagères rabattables à inclinaison variable

• L'inclinaison permet de gagner de la place dans le panier supérieur, de ranger des verres à pied de longueur différente et d'améliorer les performances de sechage.

Inclinaison A Inclinaison B Inclinaison C

• Soulever l'étagère rabatable, la faire glisser légèrement et la placer selon l'inclinaison désirée.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou BASSE. (pour les modèles équipés de cycle Baby, placer le panier supérieur en position BASSE pour procéder à des chargements Baby).

Régrer de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaiser le panier d'un seul cotoé.

Ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusqu'à ce que les roues avant entrent elles aussi et reférer les butées (voir figure).

Si le panier est equipé de poignées
Espace double* (voir figure), sortir le panier du haut en fin de corse, saisir les poignées sur les côtes du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

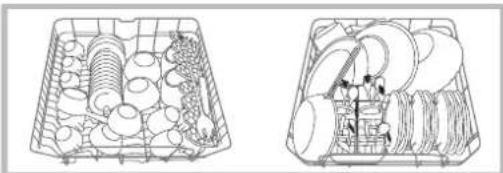

Exemples de chargement du panier supérieur/ inférieur

Etagères rabattables Baby*

Les modèles de lave-vaiselle avec Cycle Baby sont fournis équipés d'étagères rabattables spéciales pour le lavage de biberons, bagues et tétines. (voir feuille d'instructionsjointe à la documentation)

Vaisse n'allant pas au lave-vaisse

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.
• Objects en aluminium, cuivre, laiton ou étain.
  Vaissele en plastique thermoresistant.
• Porcelaines anciennes ou peintes à la main.
• Argenterie ancienne. Les pièces d'argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s'être assure qu'elles ne touchent pas à d'autres métaux.

A Nous conseillons d'utiliser de la vaisse l'avable au lavevaisselle.

FR

Metre en marche le lave-vaisselle

1. Ouvrir le robinet de l'eau.
2. Ouvrir la porte et appuyer sur la touche ON/OFF : un bip court retentit, le voyant ON/OFF, l'afficheur et les voyants options s'allument.
3. Doser le produit de lavage (voir plus bas).
4. Charger les paniers (voir Charger les paniers).
5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.
6. Sélectionner les options de lavage (voir ci-contre).

7. Fermer la porte pour faire demarrer le programme: un bip prolongé annuncié le démarrage du programme.

8. A la fin, deux bips courts et un bip prolongé annunciert la fin du programme et le numero du programme se met à clignoter sur l'afficheur. Ouvrir la porte, appuyer sur la touche ON/OFF pour êtreindre l'appareil, fermer le robinet de l'eau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sorting la vaisse pour éviter de se brûler. Décharger les paniers en commencer par celui du bas.

- Pour réduire sa consommation d'énergie, la machine s'eteint automatiquement dans certaines conditions de non-utilisation.

PROGRAMMES AUTO: grace a un capteur spécial, ce
modèle de lave-vaisselle peut évaluer le degré de salissure et
selectionner le lavage le plus efficace et le plus economique.
La durée des programmes automatiques peut varier du fait de
l'intervention du capteur.
En cas de vaisselle peu sale ou precedemment rincee a I'eau, reduire considerrablement la quantite de produit de lavage.

Modifier un programme en cours

En cas d'erreur de selection d'un programme, il est possible de le modifier, à condition qu'il viennent tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe, appuyer de façon prolongée sur la touche ON/OFF, un bip prolongé ANNCE que l'appareil est eteint. Rallumer l'appareil à l'aide de la touche ON/OFF et selectionner le nouveau programme ainsi que les options eventuelles, fermer la porte pour faire démarrer.

Introduire de la vaisse en cours de lavage

Sans eteindre l'appareil, ouvr la port en faisant attention a la vapeur chaude qui s'échappe et introduire la vaisselle. Fermer la porte: le cycle redémarre.

Interruptions accidentelles

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu des que le courant revient ou que la porte est refermée.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas moins et pollue l'environnement.

N'utiliser que du produit de lavage spécial lave-vaisselle.
A NE PAS UTILISER de produits pour laver la vaisselle à la main.
A Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.
A L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'options PASTILLES MULTIFONCTION.
Pour obtenir des performances de lavage et de séchage optimes, utiliser des produits de lavage en poudre, du liquide de rincege et du sel.

bac A: Produit de lavage

bac B: Produit de prélavage

1. Appuyer sur la touche D pour ouvrir le couvercle C.
2. Pour doser le produit de lavage se reporter au Tableau des programmes:
3. en poudre : bacs A et B.
4. pastilles: si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le couvercle; s'il

en prévoit 2,mettre la deuxieme dans le fond de la cuve.

1. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu'àu déclic.

Options de lavage

Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote 3 fois de suite et 2 bips courts retentissent.

Départ différé

Il est possible de différer de 3,6,9 heures le démarriage du programme:

1. Appuyer sur la touche DEPART DIFFERE: à chaque pression, un signal sonore retentit et le temps sélectionné est affchéé;
2. Sélectionner le programme et fermer la porte : le compte à rebours démarre après le bip;
3. A l'expiration du décai d'attente, le voyant s'éteint et le programme démarre.

Pour modifier le décai d'attente et sélectionner un temps inférieur appuyer sur la touche DEPART DIFFERE. Pour l'annuler, appuyer plusieurs fois de suite sur la touche jusqu'à ce que levoyant du décai d'attente sélectionné s'éteigne. Le programme démarre des fermeture de la porte.

• Présent uniquement sur certains modèles.

Demi-charge dans le panier supérieur ou inférieur*

Le programme demi-charge permet de laver une petite vaisse et de faire des économies d'eau, d'électricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMI-CHARGE: le triangle correspondant à la charge choisis s'allume et le lavage n'est lancé que dans le panier supérieur ou que dans le panier inférieur.

A La demi-charge n'est pas compatible avec l'Option Nuit et avec l'Option Economie de temps.
A Penser à ne ranger la vaisse que dans le panier supérieur ou inférieur et à réduire de moitié la quantité de produit de lavage.

Pastilles Multifonction*

Cette option permet d'optimiser le résultat de lavage et de sechage.

En cas d'utilisation de pastilles multifonction, appuyer sur la touche PASTILLES MULTIFONCTION. Le voyant correspondant s'allume. L'option "Pastilles Multifonction" prolonge la durée du programme.

A L'option pastilles multifonction reste mémorisée lors des allumages suivants de l'appareil à moins qu'elle n'ait été désactivée.
A Cette option est deconseillée pour les programmes qui ne prévoient pas l'utilisation de pastilles multifonction (voir tableau des options).
A L'utilisation de pastilles n'est conseillée que pour les
modeles qui prevoient l'options PASTILLES
MULTIFONCTION.

Option Economie de temps*

Cette option permet de réduire la durée des principaux programmes tout en assurant les mêmes performances de lavage et de séchage

Après avoir sélectionné le programme, appuyer sur la touche Option Economie de Temps, l'allumage duvoyant et un bip court annoncent que la sélection a eu lieu.

Pour désélectionner cette option, appuyer à nouveau sur la même touche.

Option nuit*

Cette option permet un fonctionnement encore plus silencieux en prolongeant la durée des programmes, ideale car elle permet de profiter du tarif électricité nocturne.

Après avoir sélectionné le programme, appuyer sur la touche Option Nuit, l'allumage duvoyant et un bip court annoncent que la sélection a eu lieu.

Pour désélectionner cette option, appuyer à nouveau sur la même touche.

Les Options Economie de temps et Nuit ne sont pas compatibles entre elles.
Les Options Economie de temps et Nuit ne sont pas compatibles avec l'option DEMI-CHARGE.

Tableau Options	A	B	C	D	E
	Départ différé	Demi-charge	Pastilles Multifonction	Economie de temps	Nuit
1. Auto Intensif Oui	Oui		Oui	Oui	Non
2. Auto Normal Oui	Oui		Oui	Oui	Oui
3. Quotidien Oui	Oui		Oui Non		Non
4. Trempage Oui	Oui		Non Non		Non
5. Eco	Oui	Oui	Oui	Non
6. Rapide	Oui	Non	Oui	Non	Non
7. Cristal	Oui	Oui	Oui	Non
8. Auto Duo Wash	Oui	Non	Oui	Oui	Non
9. Super Intensif	Oui	Oui	Oui	Non	Non
10. Spécial invites	Oui	Oui	Non	Non	Non
11. Cycle Baby	Oui	Non	Non	Non	Non

• Présent uniquement sur certains modèles.

Pour les OPTIONS, consulter le tableau Options à la page Mise en marche et Utilisation.
A Le nombre et les types de programmes et des options, varient selon le modele de lave-vaiselle.

Indications sur le choix des programmes	Programme	Produit de lavage (A) = bac A (B) = bac B			Programmes prévoyant le séchage	Options	Durée du programme(tolérance ±10%Hrs. Min
		Poudre	Liquide	Pastilles
Vaissselle et casseroles très sales (déconseilé pour la vaissselle fragile)	1.Auto Intensif	35 g (A)	35 ml (A)	1 (A)	Oui	A-B-C-D	2:25'
Vaissselle et casseroles normalement sales. Programme standard quotidien.	2.Auto Normal	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Oui	A-B-C-D-E	1:50'
Vaissselle du jour en quantité réduite.(4 couverts + 1 casserole + 1 poèle).	3.	25 g (A)	25 ml (A)Quotidien	1 (A)	Non	A-B-C	1:00'
Lavage préalable dans l'atte de compléter le chargement au repas suivant	4.Trempage	Non	Non	Non	Non	A-B	0:08'
Lavage ecologique à faible consommation d'électricité pour vaisselle et casseroles.	5.Eco*	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Oui	A-B-C-E	2:55'
Cycle économique et rapide pour vaisselle peu sale, tout de suite après l'usage.(2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poèle)	6.R	25 g (A)	25 ml (A)	1 (A)	Non	A-C	0:25'
Cycle économique et rapide pour vaisselle fragile ne supportant pas les hautes températures, tout de suite après l'usage.(verres à pied panier supérieur + assiettes fragiles, panier inférieur).	7.Cristal	35 g (A)	35 ml (A)	1 (A)	Oui	A-B-C	1:30'
Lavage différencé dans les deux paniers: délicat dans celui du haut pour verres et cristal, énergétique dans celui du bas pour les casseroles.	8.Auto Duo Wash	35 g (A)	35 ml (A)	1 (A)	Oui	A-C-D	1:45'
Casseroles extrémement sales ou avec incrustations d'aliments.	9.Super Intensif	35 g (A)5 g (B)	35 ml (A)5 ml (B)	1 (A)1 (fond de cuve)	Oui	A-B-C	2:35'
Cycle de rincege et de séchage pour vaisselle peu utilisée; à dépoussiérer seulement.	10.SPECIAL Invités	Non	Non	Non	Oui	A-B	0:32'
Cycle de lavage pour l'hygiène des biberons, bagues, tétines, lavés en même temps qu'assiettes, tasses, verres et couverts. Charger uniquement le panier du haut. 11 Cycle Baby		20 g (A)	20 ml (A)	Non	Oui	A	1:20'

Remarques:

Pour obtenir des performances optimes avec les programmes "Quotidien et Rapide" il est conseilé de respecter le nombre de couverts indiqué.

* Le programme Eco est conforme a la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais c'est aussi celui qui consomme le moins d'energie et qui respecte le plus I'environnement.

Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à :

[e-mail]

Pour simplifier le dosage du produit de lavage, prendre note que:

1 cuillere à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillere à café = 5 gr. de poudre = 5 ml de liquide environ

N'utiliser que des produits de lavage spéciaux
lave-vaisse.
Ne pas utiliser de sel alimentaire ou industriel ni d
produits pour lavage de la vaisse la main.
Se conformer aux instructions reportees sur
I'emballage.
A En cas d'utilisation d'un produit multifonction, pas besoin d'ajouter de produit de rincege mais nous conseillons par contre d'ajouter du sel, rundout en cas d'eau dure ou très durée. Se conformer aux instructions reportées sur l'emballage.
A S'il n'y a pas de rajout de sel ni de produit de rincege, il est normal que les voyants SEL et produit DE RINÇAGE restent allumés.

Charger le produit de rinceage

Le produit de rinceage aide au séchage de la vaisselle car il fait glisser l'eau de la surface et évite ainsi la formation de traces ou de taches.

Il faut replir le réservoir à produit de rincege:

• quand levoyant PRODUIT DE RINÇAGE* du bandeau s'allume;

3. Revisser le couvercle.

1. Ouvr le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles d'une montre.

2. Verser le produit de rincege sans le faire deborder. SiILA se produit, nettoyer aussitot avec un chiffon sec.

Ne JAMAIS verser le liquide de rincage directement à l'intérieur de la cuve.

Régler la dose de produit de rinceage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rincege peut être régèle. A l'aide d'un tournevis agir sur le dispositif de réglage (F) et l'amener sur une des 6 positions au choix (il est régèle en usine sur 4):

• si la vaisselle presente des traces, l'amener sur des chiffres plus bas (1-3).
• s'il y a des gouttes d'eau ou des taches de calcaire, le régler sur des chiffres plus élevés (4-6).

Réglage durable de l'eau

Chaque lave-vaisse est équipé d'un adoucisseur d'eau qui, grâce à du sel régénérant spécial lave-vaisse, fournit de l'eau de lavage sans calcaire.

Ce lave-vaisselle permet d'opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la durée de l'eau. Se renseigner auprès de l'organisme distributeur de l'eau.

• Ouvrir la porte et appuyer sur la touche ON/OFF pourmettre l'appareil sous tension.

• Appuyer 5 secondes de suite sur la touche P; deux bips courts retentissent et le numero correspondant au degré de duréese selectionné clignote lentement sur l'afficheur (l'adoucisseur d'eau est régled sur le n° 3).

• Appuyer sur la touche P à plusieurs reprises jusqu'à ce que le degré de durée dévèle youlu soit atteint (1-2-3-4-5 Voir tableau durée déve du 'eau).

• Pour quitter cette fonction, attendre *quelques secondes ou appuyer sur une touche des options ou eteindre l'appareil à l'aide de la touche ON/OFF.

En cas d'utilisation de pastilles de lavage multifonction, replir tout de même le réservoir à sel.

Tableau de dureté de l'eau
°dH °fH mmol/l niveau
0	6	0	10	0	1	1
6	11	11	20	1,1	2	2
12	17	21	30	2,1	3	3
17	34	31	60	3,1	6	4
34	50	61	90	6,1	9	5*

De 0^ à 10^ nous vous conseillons de ne pas utiliser de sel.

• ce type de sélection peut légèrement prolonger la durée des cycles.

(^ dH) = durete en degrés allemands - ^ fH = durete en degrés français - mmol/l = millimol/litre

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, s'assurer que le réservoir à sel n'est jamais vide. Le Sel régénérant élimine le calcaire present dans l'eau et évite ainsi qu'il ne se dépose sur la vaisselle.

Le réservoir à Sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli:

• quand le flotteur vert n'est plus visible à travers le couvercle du sel;
• quand levoyant SEL du bandeau s'allume;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.

2. Lors de la première mise en service : remplir le réserve d'eau à ras bord.

3. Utiliser l'entonnoir (voir figure) pour replir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.

4. Enlever l'entonnoir, éliminer les résidues de Sel sur le filtage. Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant têt en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à Sel avec flotteur vert)

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénétre à l'intérieur du réservoir pendant le lavage (ela pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

• Présent uniquement sur certains modèles.

FR

Coupure de l'arrivée d'eau et de courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous travaux d'entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni abrasifs.
• Pour nettoyer la cuve interieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulierement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l'eau :比较好 vaut les contrôle de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

le haut.

Pour démonter le bras
supérieur, il faut dévisser la
bague de fixation en plastique
(tourner dans le sens inverse
des aiguilles d'une montre). Il
faut remonter le bras giclaur
supérieur, orifices orientés vers

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côts et tirer vers le haut.

Nettoyage du filtré d'entrée d'eau

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et depourvue d'impuretés. Faute de quoi, un engorgement pourrait se produit au point d'arrivée de l'eau et endommager le lave-vaisselle.

A Nettoyer, periodiquement le filtrd'entree de I'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extremité du tuyau d'arrivée de l'eau,steroler le filtré et le laver soigneusement à l'eau courante.
• Remetre le filtrre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui compose le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remette en circulation: pour obtenir de bons résultats de lavage, il faut les nettoyer.

A Nettoyer les filtres regulierement.

A Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.

• Àpres quelques lavages, contrôle le groupe filtrant et, si nécessaire, le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit :
• tournier le filtré cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).
• Exercer une légère pression sur les ailettes laterales du gobelet filtré B pour le faire SORT (Fig. 2);
• Dégager le filtré inox A. (fig. 3).
• Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompé de lavage (piece noirefig.4).

1

2

3

Après avoir nettoyé les filtres, remetre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Debrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte.
  Au retour, effectuer un lavage a vide.
• Présent uniquement sur certains modèles.

Précautions, conseils et assistance technique

A Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces averissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet électroménager n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacities physiques, sensorielles ou mentalles sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet apparéil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés par un adulte pour évider qu'ils ne jouent avec l'appareil.
• Cet apparéil est concu pour un usage de type non professionnel à l'intérieur d'une habitation.
• Cet apparéil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des femmes et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrémement dangereux de l'exposer à la pluie et aux orages.
• Ne pas toucher au lave-vaisse pleeds nus.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant avant d'effectuer tous travaux de nettoyage et d'entretien.
• En cas de panne, n'essayer enaucun cas d'acceder aux mécanismes internes pour tenter de la réparer.
• Ne jamais toucher à la résistance.
• Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal.
  Garder les produits de lavage et de rincage hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales, les emballages pourront ainsi être recyclées.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux Les appareils usages doivent être collectés séparément afin d'optimiser le taux de recupération et le recyclage des matérieliers qui les composent et réduire l'impact sur la santé humaine et l'environnement Le symbole de la "poubelle barringe" est apposé sur tous les produits pour rappeler les obligations de collecte séparée

Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commercants.

Economies et respect de l'environnement

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli

au maximum de sa capacité. Dans l'attente de replir la machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).

• Sélectionner un programme adapté au type de vaisse et à son degré de salissure, consulter pour cela le Tableau des programmes:
• pour de la vaisselle normalement sale, désir le programme Eco (economique), il limite la quantité d'eau et d'électricité utilisée.
• pour une quantité réduite de vaisse, désir l'option Demi-charge (voir Mise en marche etutilisation).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, l'utilisation de l'option Départ différé* (voir Mise en marche et utilisation) est une aide précieuse pour organiser les lavages.

Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseilé d'utiliser des produits de lavage sans phosphates et sans chloride, plus indiqués pour la protection de l'environnement.
• Les enzymes doivent une action particulièrement efficace à des températures avoirnant 50^ , les produits de lavage aux enzymes permettent donc de selectionner des lavages à de basses températures et d'obtenir les mêmes résultats qu'à une température de 65^ .
• Pour bien doser le produit de lavage, il faut tener compte des indications du fabricant, de la durée de l'eau, de la quantité de vaissele et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui alerent l'équilibre de la nature.

Assistance

Avant d'appeler le service d'assistance technique:

• Verifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et/remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a eté résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agreé.

Ne jamais faire appel à des techniciens non agreés.

Communique:

• le type d'anomalie;
• le modele de l'appareil (Mod.);
• le numero de série (S/N).

Ces informations figurent sur la plaque signaletique appossee sur I'appareil (voir Description de I'appareil).

• Présent uniquement sur certains modèles.

Si l'appareil presente des anomalies de fonctionnement, proceder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies:	Causes / Solutions possibles:
Le lave-vaisse ne démarre pas ou n'obéit pas aux commandes	• Eteindre l'appareil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et préselectionner le programme. • La fiche n'est pas bien branchée dans la prise de courant. • La porte du lave-vaisse n'est pas bien fermée.
La porte ne ferme pas	• La serrure est enclenchée; pousser énergiquement sur la porte jusqu'àu "clic".
Le lave-vaisse ne vidange pas.	• Le programme n'est pas encore terminé. • Le tuyau d'évacuation de l'eau est plie (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture.
Le lave-vaisse est bruyant.	• La vaisse s'entrechoque ou butte contre les bras de lavage. • Excédent de mousse: le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation).
La vaisse et les verres représentent des dépôts de calcaire ou une couche blanchâtre.	• Il manque du sel régénérant ou son réglage n'est pas adapté à la durée de l'eau (voir Produit de rincege et Sel). • Le couvercle du réservoir à sel n'est pas bien fermé. • Il n'y a plus de produit de rincege ou son dosage est insuffisant.
La vaisse et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincege est excessif.
La vaisse n'est pas sèche.	• Un programme sans séchage a été sélectionné. • Il n'y a plus de produit de rincege ou son dosage est insuffisant (voir Produit de rincege et Sel). • Le réglage du produit de rincege n'est pas approprié. • La vaisse est en matière antiadhésif ou en plastique.
La vaisse n'est pas propre.	• Les paniers sont trop charges (voir Charger les paniers). • La vaisse n'est pas bien rangée. • Les bras de lavage ne tourment pas librement. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excédent de mousse: le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rincege n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et sein). • Il manque du sel régénérant (voir Produit de rincege et Sel).
Il n'y a pas d'arrivée d'eau - Alarme robinet fermé. (des bips courts retentissent) (le voyant ON/OFF clignote et l'écran affiche le numéro 6).	• Il y a une coupure d'eau. • Le tuyau d'arrivée de l'eau est plie (voir Installation). • Ouvrir le robinet, l'appareil se met en marche au bout de quelques minutes. • L'appareil s'est bloqué car vous n'avez pas donné suite aux bips d'advertissement. Eteindre l'apparéil à l'aide de la touche ON/OFF, ouvrir le robinet et au bout de 20 secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l'apparéil et le remettre en marche.
Alarme sur le tuyau d'arrivée de l'eau/Filtre arrivée eau bouché. (le voyant ON/OFF clignote et l'écran affiche le numéro 7)	• Appuyer sur la touche ON/OFF pour éteindre l'apparéil. Fermer le robinet de l'eau pour éviter tout risque d'inondation, débrancher la fiche de la prise de courant. S'assurer que le filtre d'arrivée de l'eau n'est pas bouché par des impuretés. (voir chapitre "Entretien et Soin")

DE

Deutsch, 37

Inhaltsverzeichnis

Installation, 38-39

Excluir a agua e a corrente électrique
