UC5ACX002 - Chargeur téléphone portable VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur USB GaN 240 W
Marque	VOLTCRAFT
Modèle	UC5ACX002
Ports de charge	4 ports USB-C, 1 port USB-A
Puissance totale maximale	240 W
Puissance max USB-C1	140 W (PD 3.0, PPS)
Puissance max USB-C2/C3	100 W (PD 3.0, PPS)
Puissance max USB-C4	60 W (PD 3.0, PPS)
Puissance max USB-A	60 W (charge rapide)
Tension d’entrée	100-240 V CA, 50/60 Hz
Dimensions (L x H x P)	35 x 85 x 114 mm
Poids (sans cordon)	455 g
Poids (avec cordon)	615 g
Classe de protection	II (double isolation)
Température de fonctionnement	0 à +40 °C
Humidité de fonctionnement	5-95 % HR (sans condensation)
Longueur du câble d’alimentation	1,5 m
Utilisation	Intérieur uniquement
Nettoyage	Chiffon sec, sans fibres
Sécurité	Protection contre courts-circuits, surchauffe (par conception)

FOIRE AUX QUESTIONS - UC5ACX002 VOLTCRAFT

Quels types d'appareils puis-je charger avec ce chargeur ?

Ce chargeur convient à tous les appareils compatibles USB-C et USB-A, y compris les smartphones, tablettes, ordinateurs portables (jusqu'à 140 W sur le port USB-C1) et autres périphériques. Il prend en charge les protocoles de charge rapide PD 3.0 et PPS.

Puis-je utiliser tous les ports en même temps ?

Oui, les cinq ports peuvent être utilisés simultanément. La puissance totale est limitée à 240 W, avec une répartition dynamique selon les ports. Consultez le tableau des combinaisons dans la notice pour optimiser la charge.

Comment nettoyer le chargeur ?

Débranchez le chargeur et laissez-le refroidir. Nettoyez-le avec un chiffon sec et sans fibres. N'utilisez pas de produits chimiques, d'alcool ou d'eau, car ils pourraient endommager l'appareil.

Le chargeur est-il compatible avec les ordinateurs portables ?

Oui, le port USB-C1 délivre jusqu'à 140 W, ce qui permet de charger la plupart des ordinateurs portables modernes. Vérifiez que votre ordinateur prend en charge la charge via USB-C et sa puissance nominale.

Que faire en cas de surchauffe ?

Le chargeur est conçu avec des protections intégrées contre la surchauffe. Si l'appareil devient très chaud, débranchez-le et laissez-le refroidir dans un endroit sec et aéré. Évitez de couvrir le chargeur pendant l'utilisation.

Puis-je utiliser le chargeur à l'extérieur ?

Non, ce chargeur est conçu uniquement pour une utilisation en intérieur dans un endroit sec. Ne l'exposez pas à l'humidité, à la pluie ou à la lumière directe du soleil.

Le chargeur est-il livré avec un câble ?

Oui, l'emballage contient un cordon d'alimentation secteur de 1,5 mètre. Aucun câble USB n'est fourni ; vous devez utiliser vos propres câbles compatibles.

Quelle est la consommation électrique lorsque rien n'est branché ?

La consommation hors charge est très faible, de 0,09 W, ce qui permet de laisser le chargeur branché sans gaspillage d'énergie significatif.

Comment savoir si mon appareil se charge rapidement ?

Le chargeur supporte les protocoles PD 3.0 et PPS. Si votre appareil est compatible, la charge rapide s'activera automatiquement. Vous pouvez vérifier la puissance affichée sur certains appareils ou utiliser un testeur USB.

Que faire si le chargeur ne fonctionne plus ?

Vérifiez d'abord que la prise secteur fonctionne et que le câble n'est pas endommagé. Si le problème persiste, ne tentez pas de réparer vous-même. Contactez un technicien spécialisé ou le service après-vente Conrad.

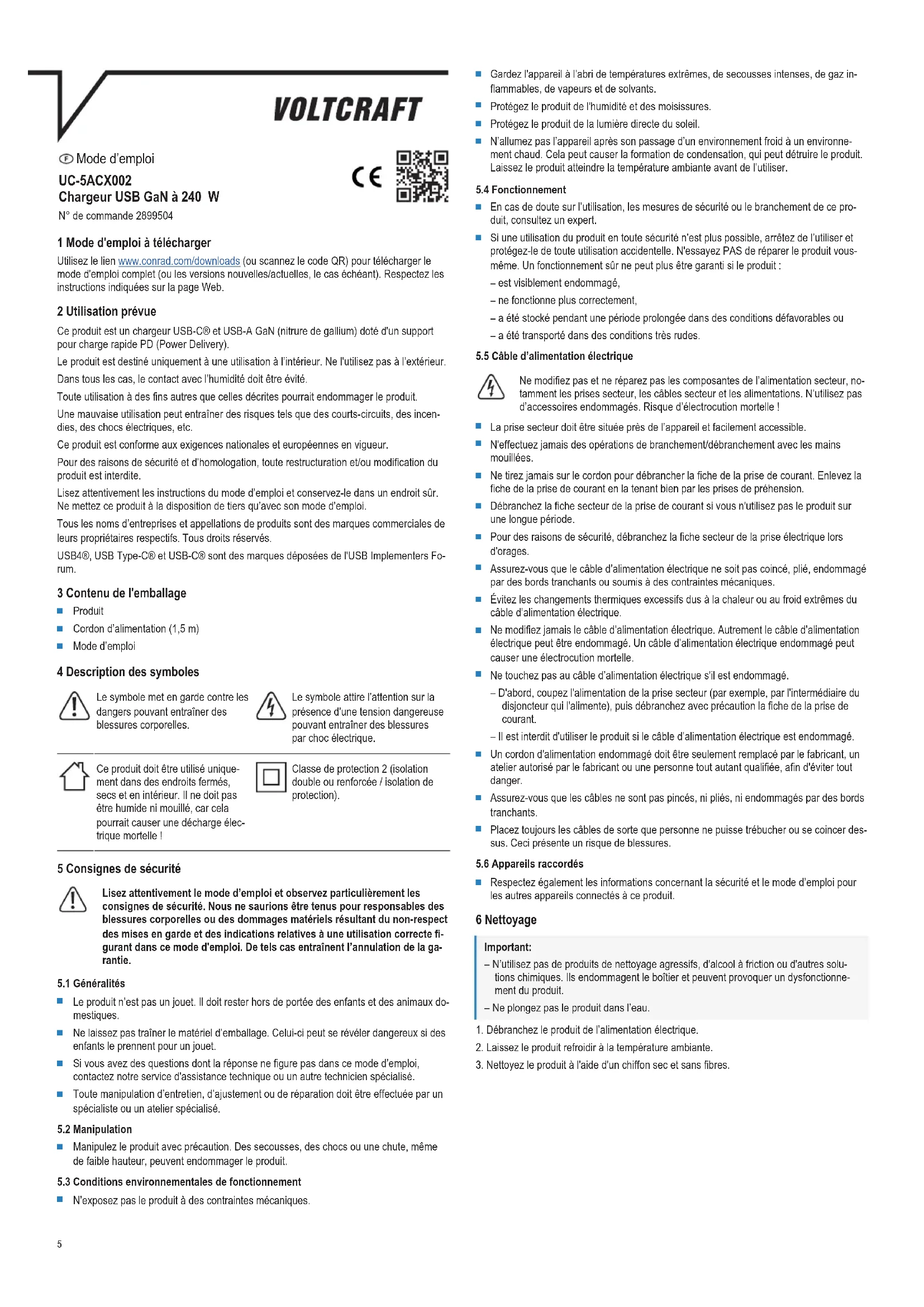

MODE D'EMPLOI UC5ACX002 VOLTCRAFT

Chargeur USB GaN à 240 W

CC

N° de commande 2899504

1 Mode d'emploi à télécharger

Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.

2 Utilisation prévue

Ce produit est un chargeur USB-C® et USB-A GaN (nitrure de gallium) doté d'un support pour charge rapide PD (Power Delivery).

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilise pas à l'extérieur.

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendes, des chocs électriques, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sur. Ne mettez ce produit à la disposition de tiers qu'avac son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

USB4®, USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.

3 Contenu de l'emballage

Produit
Cordon d'alimentation (1,5 m)
Mode d'emploi

4 Description des symboles

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

Le symbole attire l'attention sur la presence d'une tension dangereuse pouvant entraîner des blessures par chic électrique.

Ce produit doit être utilisé uniquement dans des endroits fermés, secs et en intérieur. Il ne doit pas être humide ni mouillé, car cela pourrait causeur une décharge électricrque mortelle!

Classe de protection 2 (isolation double ou renforcée / isolation de protection).

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et observer particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels resultant du non-respect des mises en garde et des indications relatives à une utilisation correcte für gurat dans ce mode d'emploi. De tels cas entrainent l'annulation de la garantie.

5.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
Ne laissez pas trainer le matériel d'emballage. Celui-ci peut se reveler dangereux si des enfants le prennet pour un jouet.
Si vous avez des questions dont la reponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialise.
Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuee par un spécialiste ou un atelier spécialise.

5.2 Manipulation

Manipuez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.3 Conditions environnementales de fonctionnement

N'expose pas le produit à des contraintes mécaniques.

Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz in-flammables, de vapeurs et de solvants.
Protegez le produit de l'humidité et des moisissures.
Protégéz le produit de la lumière directe du soleil.
N'allumez pas l'appareil après son passage d'un environnement froid a un environnement chaud. Cela peut cause la formation de condensation, qui peut detruire le produit. Laissez le produit atteindre la température ambiente avant de l'utiliser.

5.4 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.
Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégéz-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sur ne peut plus être garanti si le produit :

• estvisiblementendommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporte dans des conditions très rudes.

5.5 Câble d'alimentation électrique

Ne modifies pas et ne réparez pas les composantes de l'alimentation secteur, notamment les prises secteur, les cables secteur et les alimentations. N'utilise pas d'accessoires endommages. Risque d'électrocution mortelle!

La prise secteur doit etre située pres de l'appareil et facilement accessible.
N'effectuez jamais des opérations de branchement'debranchement avec les mains mouillées.
Ne tirez jamais sur le cordon pour débrancher la fiche de la prise de courant. Enlevez la fiche de la prise de courant en la tenant bien par les prises de préhension.
Débranche la fiche secteur de la prise de courant si vous n'utilise pas le produit sur une longue période.
Pour des raisons de sécurité, débranchez la fiche secteur de la prise électrique lors d'orages.
Assurez-vous que le cable d'alimentation électricne ne soit pas coincide, pié, endommagé par des bords tranchants ou soumis à des contraintes mécaniques.
Évitez les changements thermiques excessifs dus à la chaleur ou au froid extrêmes du cable d'alimentation électricque.
- Ne modifies jamais le cable d'alimentation électrique. Autrement le cable d'alimentation électrique peut être endommagé. Un cable d'alimentation électrique endommagé peut cause une electrocution mortelle.
Ne touchez pas au cable d'alimentation électrique s'il est endomagé.

• D'abord, coupez l'alimentation de la prise secteur (par exemple, par l'intémediateur du disjoncteur qui l'almente), puis débranchez avec précaution la fiche de la prise de courant.

• Il est interdir d'utiliser le produit si le cable d'alimentation électrique est endommagé.

• Un cordon d'alimentation endommagé doit être seulement remplace par le fabricant, un atelier autorisé par le fabricant ou une personne tout autant qualifiée, afin d'éviter tout danger.
  Assurez-vous que les cables ne sont pas pincés, ni piés, ni endommagés par des bords tranchants.
  Placez toujours les cables de sorte que personne ne puisse trèbucher ou se coincer dessus. Ceci présente un risque de blessures.

5.6 Appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres apparèils connectés à ce produit.

6 Nettoyage

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boitier et peuvent provoquer un dysfonctionnement du produit.

• Ne plongez pas le produit dans l'eau.

• Debranchez le produit de l'alimentation électriche.

• Laissez le produit refroidir à la température ambiente.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

7 Elimination des déchets

Tous les équipements electriques et Electroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet apparéil doit être éliminé séparément des déchets Municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usages est tenu de les remetre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usages qui ne sont pas intégrés dans l'appareil usage, ainsi que les lampes qui peuvent être enlevées de l'appareil usage sans être détruites, avant de le remetre à un point de collecte.

Les distributeurs d'équipements électriques et Electroniques sont légalement tenus de re-prendre gratuitemment les apparciels usages. Conrad vous offre les possibilités de retard gratuit suivantes (plus d'informations sur notre site Internet):

a nos filiales Conrad
Dans les centres de collecte crees par Conrad
Dans les points de collecte des organismes de droit public charges de l'elimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements electriques et Electroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipe-ment usage àmettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des apparêls usages.

8 Caracteristiques techniques

8.1 Généralités

Ports de charge 4 ports USB-C@

• Alimentation électric (PD 3.0)
• Alimentation électric programme (PPS)
  1 port USB-A : Charge ultra rapide

Classe de protection..

Type de chargeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8.2 Données conformes au règlement de l'UE 2019/1782

Fabricant Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
Numéro d'enregistre- ment au registre du commerce	HRB 3896
Référence du modele	JC-5ACX002
Tension d'entrée 100 -	240 V/CA
Fréquence du CA d'entrée	50/60 Hz
Tension de sortie	Puisance de sortie : 240,0 W max (total)
Courant de sortie	USB-C® 1 : PD 140,0 W max. PPS: 3,3 V/CC - 21,0 V/CC 5,0 A 5,0 V/CC 3,0 A, 9,0 V/CC 3,0 A, 12,0 V/CC 3,0 A, 15,0 V/CC 3,0 A, 20,0 V/CC 5,0 A, 28,0 V/CC 5,0 A
Puisance de sortie	USB-C® 2 ou USB-C®3 PD 100,0 W max. PPS 3,3 V/CC - 21,0 V/CC 5,0 A 5,0 V/CC 3,0 A, 9,0 V/CC 3,0 A, 12,0 V/CC 3,0 A, 15,0 V/CC 3,0 A, 20,0 V/CC 5,0 A
	USB-C® 4 PD 60,0 W max. PPS1 3,3 V/CC - 11,0 V/CC 5,0 A / PPS2 3,3 V/CC - 21,0 V/CC 3,0 A 5,0 V/CC 3,0 A, 9,0 V/CC 3,0 A, 12,0 V/CC 3,0 A, 15,0 V/CC 3,0 A, 20,0 V/CC 3,0 A
	USB-A 1 PD 60,0 W max. 5,0 V/CC 3,0 A, 9,0 V/CC 3,0 A, 12,0 V/CC 3,0 A, 20,0 V/CC 3,0 A
	USB-C® 1 + USB-C® 2 ou USB-C® 3 140,0 W + 65,0 W
	USB-C® 1 + USB-C® 4 ou USB-A 1 140,0 W + 30,0 W
	USB-C® 2 + USB-C® 3 65,0 W + 30,0 W
	USB-C® 2 ou USB-C® 3 + USB-C® 4 ou USB-A 1 65,0 W + 30,0 W
	USB-C® 4 + USB-A 1 10,0 W + 10,0 W
	USB-C® 1 + USB-C® 2 + USB-C® 3 ou USB-C® 4 ou USB-A 1 140,0 W + 65,0 W + 30,0 W

	USB-C® 1 + USB-C® 3 + USB-C® 4 ou USB-A 1 140,0 W + 65,0 W + 30,0 W USB-C® 2 + USB-C® 3 + USB-C® 4 ou USB-A 1 45,0 W + 30,0 W + 25,0 W USB-C® 2 ou USB-C® 3 + USB-C® 4 + USB-A 1 65,0 W + 10,0 W + 10,0 W USB-C® 1 + USB-C® 2 + USB-C® 3 + USB-C® 4 ou USB-A 1 140,0 W + 45,0 W + 30,0 W + 25,0 W USB-C® 1 + USB-C® 2 ou USB-C® 3 + USB-C® 4 + USB-A 1 140,0 W + 65,0 W + 10,0 W + 10,0 W USB-C® 2 + USB-C® 3 + USB-C® 4 + USB-A 1 65,0 W + 30,0 W + 10,0 W + 10,0 W USB-C® 1 + USB-C® 2 + USB-C® 3 + USB-C® 4 + USB-A 1 140,0 W + 45,0 W + 30,0 W + 10,0 W + 10,0 W
Rendement moyen en mode actif	82,0 % (USB-C® 1: 5,0 V/CC 3,0 A) 82,0 % (USB-C® 2 ou 3: 5,0 V/CC 3,0 A) 81,9 % (USB-C® 4 ou USB-A 1: 5,0 V/CC 3,0 A)
Rendement à faible charge (10 %)	79,2% (USB-C® 1: 5,0 V/CC 3,0 A) 79,6 % (USB-C® 2 ou 3: 5,0 V/CC 3,0 A) 79,2 % (USB-C® 4 ou USB-A 1: 5,0 V/CC 3,0 A)
Consommation élec- tique hors charge	0,09 W

8.3 Environnement

Température de fonctionnement .. 0 à +40 °C

Humidite de fonctionnement 5 - 95 % HR (sans condensation)

Température de stockage -10 à +60 °C

Humidity de stockage 5 - 95% HR (sans condensation)

8.4 Autres

Dimensions (lxhxp)(env.) 35x85x114mm

Poids (env.) 455 g (sans accord de puissance)

615 g (avec cordon d'alimentation)

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Tout reproduction, qu'elle soit (p. ex. photocopie, microfilm, saisi dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interidet de le rémprimier, même par extrats. Cette publication correspond au niveau technique du moment de la mise sous pressée.
