Produkttyp	USB-GaN-Ladegerät 240 W
Marke	VOLTCRAFT
Modell	UC5ACX002
Ladeanschlüsse	4 USB-C-Anschlüsse, 1 USB-A-Anschluss
Maximale Gesamtleistung	240 W
Maximale Leistung USB-C1	140 W (PD 3.0, PPS)
Maximale Leistung USB-C2/C3	100 W (PD 3.0, PPS)
Maximale Leistung USB-C4	60 W (PD 3.0, PPS)
Maximale Leistung USB-A	60 W (Schnellladung)
Eingangsspannung	100-240 V AC, 50/60 Hz
Abmessungen (L x H x T)	35 x 85 x 114 mm
Gewicht (ohne Kabel)	455 g
Gewicht (mit Kabel)	615 g
Schutzklasse	II (doppelte Isolierung)
Betriebstemperatur	0 bis +40 °C
Betriebsluftfeuchtigkeit	5-95 % rF (ohne Kondensation)
Länge des Stromkabels	1,5 m
Verwendung	Nur für den Innenbereich
Reinigung	Trockenes, fusselfreies Tuch
Sicherheit	Schutz vor Kurzschluss, Überhitzung (konstruktionsbedingt)

Häufig gestellte Fragen - UC5ACX002 VOLTCRAFT

Welche Gerätetypen kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist für alle USB-C- und USB-A-kompatiblen Geräte geeignet, einschließlich Smartphones, Tablets, Laptops (bis zu 140 W am USB-C1-Anschluss) und andere Peripheriegeräte. Es unterstützt die Schnellladeprotokolle PD 3.0 und PPS.

Kann ich alle Anschlüsse gleichzeitig verwenden?

Ja, alle fünf Anschlüsse können gleichzeitig verwendet werden. Die Gesamtleistung ist auf 240 W begrenzt, mit dynamischer Verteilung auf die Anschlüsse. Konsultieren Sie die Kombinationstabelle in der Anleitung, um das Laden zu optimieren.

Wie reinige ich das Ladegerät?

Ziehen Sie das Ladegerät aus der Steckdose und lassen Sie es abkühlen. Reinigen Sie es mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Chemikalien, Alkohol oder Wasser, da diese das Gerät beschädigen könnten.

Ist das Ladegerät mit Laptops kompatibel?

Ja, der USB-C1-Anschluss liefert bis zu 140 W, sodass die meisten modernen Laptops geladen werden können. Überprüfen Sie, ob Ihr Laptop das Laden über USB-C unterstützt und die Nennleistung.

Was tun bei Überhitzung?

Das Ladegerät ist mit integriertem Überhitzungsschutz ausgestattet. Wenn das Gerät sehr heiß wird, ziehen Sie den Stecker und lassen Sie es an einem trockenen, belüfteten Ort abkühlen. Vermeiden Sie, das Ladegerät während des Gebrauchs abzudecken.

Kann ich das Ladegerät im Freien verwenden?

Nein, dieses Ladegerät ist nur für den Innenbereich an einem trockenen Ort vorgesehen. Setzen Sie es keiner Feuchtigkeit, Regen oder direkter Sonneneinstrahlung aus.

Wird das Ladegerät mit einem Kabel geliefert?

Ja, die Verpackung enthält ein 1,5 Meter langes Netzkabel. Es werden keine USB-Kabel mitgeliefert; Sie müssen Ihre eigenen kompatiblen Kabel verwenden.

Wie hoch ist der Stromverbrauch, wenn nichts angeschlossen ist?

Der Verbrauch im Leerlauf ist mit 0,09 W sehr gering, sodass das Ladegerät ohne nennenswerten Energieverlust eingesteckt bleiben kann.

Wie erkenne ich, ob mein Gerät schnell lädt?

Das Ladegerät unterstützt die Protokolle PD 3.0 und PPS. Wenn Ihr Gerät kompatibel ist, wird das Schnellladen automatisch aktiviert. Sie können die angezeigte Leistung bei einigen Geräten überprüfen oder einen USB-Tester verwenden.

Was tun, wenn das Ladegerät nicht mehr funktioniert?

Überprüfen Sie zunächst, ob die Steckdose funktioniert und das Kabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, versuchen Sie keine Reparatur selbst. Kontaktieren Sie einen Fachtechniker oder den Conrad-Kundendienst.

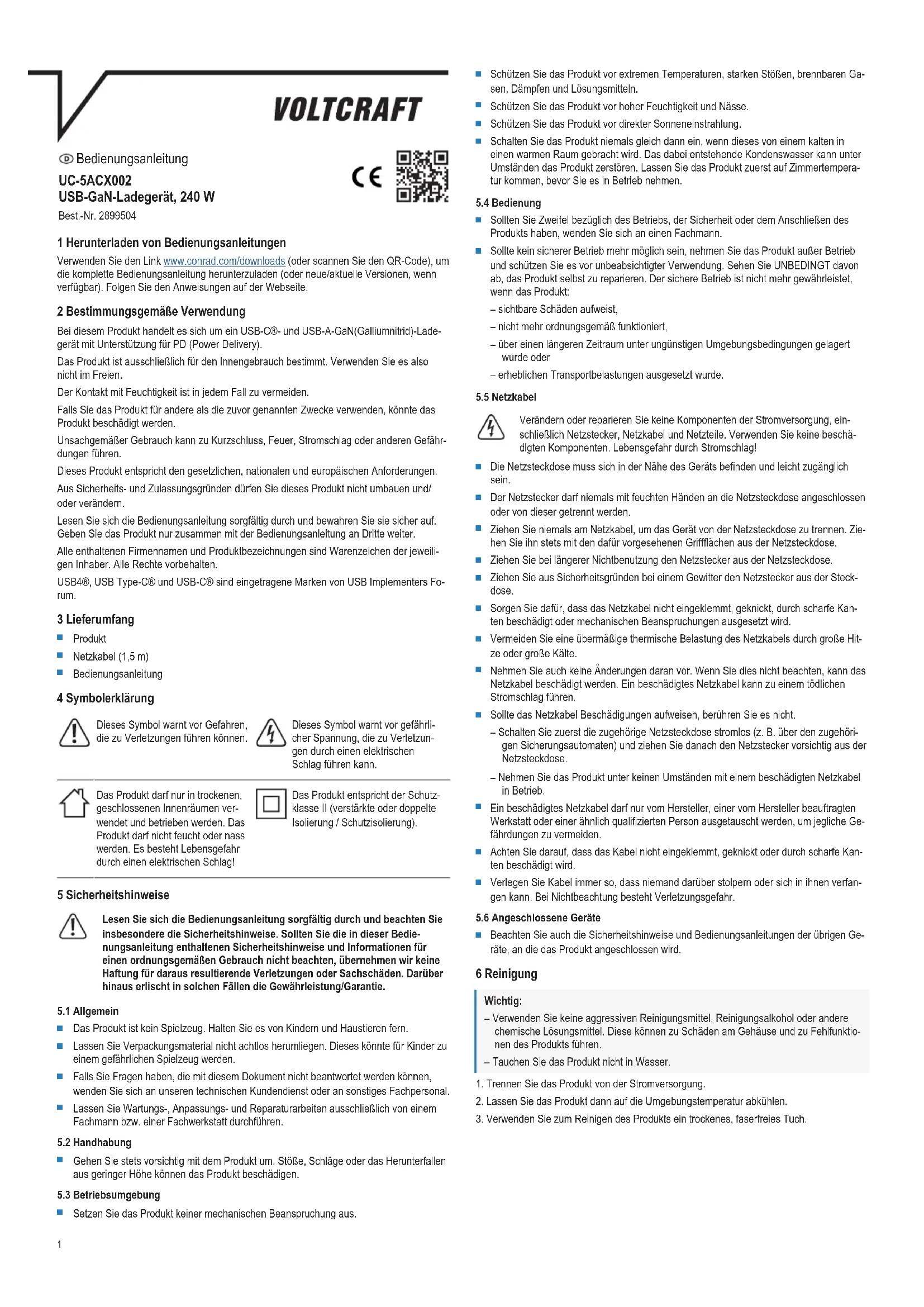

BEDIENUNGSANLEITUNG UC5ACX002 VOLTCRAFT

USB-GaN-Ladegerät, 240 W

C

Best.-Nr.2899504

1 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Website.

2 Bestimmungsgemäß Verwendung

Bei dieser Produkt handelt es sich um ein USB-C- und USB-A-GaN(Galliumnitrid)-Ladgerat mit Unterstützung für PD (Power Delivery).

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, konnte das Produkt beschädigt werden.

Unsachgemäß Gerbrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie these Produkt nicht umbauen und/oder verändem.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicherauf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.

3 Lieferumfang

Produkt
Netzkabel (1,5 m)
Bedienungsanleitung

4 Symbolerklärung

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen konnen.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

Das Produktarf nur in trockenen, geschlossenen Innernräumen verwendet und betrieben werden. Das Produktarf nicht feucht oder nass werden. Esbesteht Lebensgefahr durch einen elektrischen Schlag!

Das Produkt entspricht der Schutzklasse II (verstärkte oder doppelte Isolierung / Schutzisolierung).

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitschinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitschinweise und Informationen für einen ordnungsgemäß Gebrauch nicht beachten, übernehmer wir keine Haftung für darauf resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fälle die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
- Lassen Sie Verpackungsmaterial nicht achlós herumliegen. Dieses konne für Kinder zu einem gefährlichen Spielzeug werden.
Falls Sie Fragen haben, die mit thisem Dokument nicht beantwortet werden konnen, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
- Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführten.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe konnen das Produkt beschädigen.

5.3 Betriebsumgebung

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-osen, Dampfen und Lösungsmittel.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nasse.
Schützen Sie das Produkt vor direkter Sonneneinstahrung.
Schalten Sie das Produkt niemals gleich dann ein, wenn这点 von einem kalten in einen warmer Raum gebracht wird. Das dazu entstehende Kondenswasser kann unter Umständen das Produkt zerstoren. Lassen Sie das Produkt zuerst auf Zimmertemperaturekommen, bevor Sie es in Betriebnehmen.

5.4 Bedienung

• Sollen Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschlieben des Produkls haben, wenden Sie sich an einen Fachmann.
  Sollte kein{sicherer Betrieb mehr möglich sein,nehmen Sie das Produkt außer Betrieb und schluten Sie es vor unbeabsichtiger Verwendung. Sehen Sie UNBEDINGT davon ab,das Produkt selbst zu reparieren.Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichbare Schäden aufweist,

• nicht mehr ordnungsgemäß Funktioniert,
• über einen längeren Zeitraum unter ungündigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

5.5Netzkabel

Verändern oder reparieren Sie keine Komponenten der Stromversorgung, einschließlich Netzstecker, Netzkabel und Netzteile. Verwendten Sie keine beschädigten Komponenten. Lebensgefahr durch Stromschlag!

Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
Der NetzsteckerarfniemalsmitfeuchtenHandenan dieNetzsteckdoseangeschlossen oder von dieser getrennt werden.
Ziehen Sie niemals am Netzkabel, um das Gerät von der Netzsteckdose zu trennen. Ziehen Sieihn stets mit den darauf vorgesehenen Griffflächen aus der Netzsteckdose.
Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steck-dose.
Sorgen Sie damit, dass das Netzkabel nicht eingeklemmt, geknicht, durch scharfe Kanten beschädigt oder mechanischen Beanspruchungen ausgesetzt wird.
- Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hit-ze oder große Käte.
- Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag führen.
Sollte das Netzkabel Beschädigungen aufweisen, berühren Sie es nicht.

• Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehörgen Sicherungsautomaten) undziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
• Nehmen Sie das Produkt unter keinen Umständen mit einem beschädigten Netzkabel in Betrieb.

Ein beschädigtes Netzkabelarfurvom Hersteller,einer vom Hersteller beauftragten Werkstatt oder einer ahnlich qualifizierten Person ausgetauscht werden,um jegliche Gefahrungen zu vermeiden.
- Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknicht oder durch scharfe Kanten beschadigt wird.
Verlegen Sie Kabel immer so, dass niemand darüber stolpm oder sich in ihren verfangen kann. Bei Nichtbeachtung besteht Verletzungsgefahr.

5.6 Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

6 Reinigung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungskohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfaktionen des Produkts führen.
  -Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

7 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit dieser Symbol gekennzeichnet werden. Diese Symbol weist daraufhin, dass diese Gerät am Ende seiner Lebensdauer getreten von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzter sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt ihren folgende kostenlose Rückgabemöglichkeiten zur Verfugung (weitere Informationen auf unserer Internet-Section):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellenden der öffentlich-rechtlichen Entsorgungssträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnulzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gestehen.

8 Technische Daten

8.1 Allgemeines

• Leistungsabgabe (PD 3.0)
  -Programmierbare Stromversorgung (PSV)

1 x USB-A: Superschnelles Laden

Schutzklasse

8.2 Angaben nach Verordnung 2019/1782

Anschrift Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
Handelsregisternum-mer	HRB 3896
Modellkennung UC-5ACX002
Eingangsspannung 100 - 240 V/AC
Eingangswechsel-stromfrequenz	50/60 Hz
Ausgangsspannung Ausgangsstrom Ausgangsleistung	Ausgangsleistung: max. 240,0 W (gesamt)USB-C® 1:PD 140,0 W max.PPS: 3,3 V/DC - 21,0 V/DC 5,0 A 5,0 V/DC 3,0 A, 9,0 V/DC 3,0 A, 12,0 V/DC 3,0 A, 15,0 V/DC 3,0 A, 20,0 V/DC 5,0 A, 28,0 V/DC 5,0 AUSB-C® 2 oder USB-C®3PD 100,0 W max.PPS 3,3 V/DC - 21,0 V/DC 5,0 A 5,0 V/DC 3,0 A, 9,0 V/DC 3,0 A, 12,0 V/DC 3,0 A, 15,0 V/DC 3,0 A, 20,0 V/DC 5,0 AUSB-C® 4PD 60,0 W max.PPS1 3,3 V/DC - 11,0 V/DC 5,0 A / PPS2 3,3 V/DC - 21,0 V/DC 3,0 A 5,0 V/DC 3,0 A, 9,0 V/DC 3,0 A, 12,0 V/DC 3,0 A, 15,0 V/DC 3,0 A, 20,0 V/DC 3,0 AUSB-A 1PD 60,0 W max.5,0 V/DC 3,0 A, 9,0 V/DC 3,0 A, 12,0 V/DC 3,0 A, 20,0 V/DC 3,0 AUSB-C® 1 + USB-C® 2 oder USB-C® 3140,0 W + 65,0 WUSB-C® 1 + USB-C® 4 oder USB-A 1140,0 W + 30,0 WUSB-C® 2 + USB-C® 365,0 W + 30,0 WUSB-C® 2 oder USB-C® 3 + USB-C® 4 oder USB-A 165,0 W + 30,0 WUSB-C® 4 + USB-A 110,0 W + 10,0 WUSB-C® 1 + USB-C® 2 + USB-C® 3 oder USB-C® 4 oder USB-A 1140,0 W + 65,0 W + 30,0 W

	USB-C® 1 + USB-C® 3 + USB-C® 4 oder USB-A 1 140,0 W + 65,0 W + 30,0 W USB-C® 2 + USB-C® 3 + USB-C® 4 oder USB-A 1 45,0 W + 30,0 W + 25,0 W USB-C® 2 oder USB-C® 3 + USB-C® 4 + USB-A 1 65,0 W + 10,0 W + 10,0 W USB-C® 1 + USB-C® 2 + USB-C® 3 + USB-C® 4 oder USB-A 1 140,0 W + 45,0 W + 30,0 W + 25,0 W USB-C® 1 + USB-C® 2 oder USB-C® 3 + USB-C® 4 + USB-A 1 140,0 W + 65,0 W + 10,0 W + 10,0 W USB-C® 2 + USB-C® 3 + USB-C® 4 + USB-A 1 65,0 W + 30,0 W + 10,0 W + 10,0 W USB-C® 1 + USB-C® 2 + USB-C® 3 + USB-C® 4 + USB-A 1 140,0 W + 45,0 W + 30,0 W + 10,0 W + 10,0 W
Durchschnittliche Efizienz im Betrieb	82,0 % (USB-C® 1: 5,0 V/DC 3,0 A) 82,0 % (USB-C® 2 oder 3: 5,0 V/DC 3,0 A) 81,9 % (USB-C® 4 oder USB-A 1: 5,0 V/DC 3,0 A)
Effizienz bei geringer Last (10 %)	79,2% (USB-C® 1: 5,0 V/DC 3,0 A) 79,6 % (USB-C® 2 oder 3: 5,0 V/DC 3,0 A) 79,2 % (USB-C® 4 oder USB-A 1: 5,0 V/DC 3,0 A)
Leistungsaufnahme bei Nulllast	0,09 W

8.3 Umgebungsbedingungen

Betriebstemperatur 0 bis +40^

Luftfeuchtigkeit im Betrieb 5 - 95 % rF (nicht kondensierend)

Lagertemperatur -10 bis +60^

Luftfeuchtigkeit bei Lagerung 5 - 95% rF (nicht kondensierend)

8.4 Sonstiges

Abmessungen (B x H x T) (ca.) .... 35 x 85 x 114 mm

Gewicht (ca.) 455 g (ohne Netzkabel)

615 g (mit Netzkabel)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vortbehalten. Reproduktionen jeder Ait, z. B. Fotokopie, Mikroverfilung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürften der schrittlichen Genehmigung des Herausgebiers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright by Conrad Electronic SE. *2899504_V1_0224_dh_mh_de 9007200474217227-1 12/01 en

VOLTCRAFT

Operating Instructions

UC-5ACX002

8 Technische gegevens

8.1 Algemeen

Laadpoorten 4x USB-C@

-Vermogensafigfte (PD 3.0)

1x USB-A: Supersnel opladen

Beschermingsklasse..

Opladertype.. .GaN
