UC3ACX002 - Handyladegerät VOLTCRAFT - Kostenlose Bedienungsanleitung

Produkttyp	USB-Multiport-Ladegerät
Marke	Voltcraft
Modell	UC-3ACX002
Eingangsspannung	100-240 V CA, 50/60 Hz
Gesamtleistung	100 W
Ausgangsanschlüsse	2x USB-C (Power Delivery), 1x USB-A (Super Quick Charge)
Max. Leistung USB-C-Port (allein)	100 W (20 V / 5 A)
Max. Leistung USB-A-Port (allein)	22,5 W (5 V / 4,5 A)
Abmessungen (L x B x H)	106,3 x 68,6 x 33,8 mm
Gewicht	220 g
Betriebstemperatur	0 bis +35 °C
Betriebsfeuchte	10 bis 90 % rel. Feuchte (ohne Kondensation)
Standby-Verbrauch	0,28 W
Wirkungsgrad	85 % durchschnittlich, 71 % bei 10 % Last
Schutzklasse	II (Doppelisolierung)
Verwendung	Nur im Innenbereich
Lieferumfang	Ladegerät, USB-C-Kabel 2 m, Bedienungsanleitung
Reinigung	Trockenes, fusselfreies Tuch

Häufig gestellte Fragen - UC3ACX002 VOLTCRAFT

Welche Gerätetypen kann ich mit diesem Ladegerät laden?

Dieses Ladegerät kann eine breite Palette von Geräten versorgen: Smartphones, Tablets, Laptops, Spielekonsolen usw. dank seiner USB-C Power Delivery-Anschlüsse bis zu 100 W und seinem USB-A Super Quick Charge-Anschluss bis zu 22,5 W.

Kann ich meinen Laptop mit diesem Ladegerät laden?

Ja, wenn Ihr Laptop das Laden über USB-C Power Delivery unterstützt, können Sie ihn mit diesem Ladegerät laden. Ein einzelner USB-C-Anschluss kann bis zu 100 W liefern, was für die meisten Ultrabooks ausreicht.

Wie reinige ich das Ladegerät?

Verwenden Sie ein trockenes, fusselfreies Tuch, um das Gehäuse zu reinigen. Tauchen Sie das Ladegerät niemals in Wasser und verwenden Sie keine aggressiven Reinigungsmittel.

Ist es sicher, das Ladegerät dauerhaft eingesteckt zu lassen?

Ja, das Ladegerät ist für den Dauerbetrieb ausgelegt. Der Standby-Verbrauch ist sehr gering (0,28 W). Es wird jedoch empfohlen, es bei längerer Abwesenheit oder Unwetter auszustecken.

Was tun, wenn das Ladegerät nicht funktioniert?

Überprüfen Sie zuerst, ob die Steckdose funktioniert und das Kabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie es mit einem anderen Gerät. Wenn nichts funktioniert, kontaktieren Sie den Conrad-Kundendienst. Versuchen Sie nicht, das Ladegerät selbst zu reparieren.

Wie hoch ist die maximale Leistung des USB-A-Anschlusses?

Der USB-A-Anschluss unterstützt Schnellladung Super Quick Charge und kann je nach Protokoll bis zu 22,5 W (5 V / 4,5 A) oder 18 W bei 9 V / 12 V liefern.

Kann ich dieses Ladegerät im Freien verwenden?

Nein, dieses Ladegerät ist nur für die Verwendung im Innenbereich bestimmt. Vermeiden Sie jeglichen Kontakt mit Feuchtigkeit, Regen oder direkter Sonneneinstrahlung.

Ist das Ladegerät mit Schnellladung kompatibel?

Ja, die USB-C-Anschlüsse unterstützen Power Delivery (bis zu 100 W) und der USB-A-Anschluss unterstützt Super Quick Charge (bis zu 22,5 W). Die Kompatibilität hängt von Ihrem Gerät ab.

Woher weiß ich, ob mein Gerät Power Delivery-kompatibel ist?

Überprüfen Sie die Spezifikationen Ihres Geräts oder sehen Sie, ob der Ladeanschluss ein USB-C ist und ob das Datenblatt die Unterstützung von USB Power Delivery erwähnt. Andernfalls erfolgt das Laden mit Standardgeschwindigkeit.

Was tun bei Überhitzung?

Ziehen Sie sofort das Ladegerät aus der Steckdose. Lassen Sie es an einem trockenen, belüfteten Ort abkühlen. Wenn das Problem erneut auftritt, stellen Sie die Verwendung ein und kontaktieren Sie den technischen Support. Überhitzung kann auf einen Defekt hinweisen.

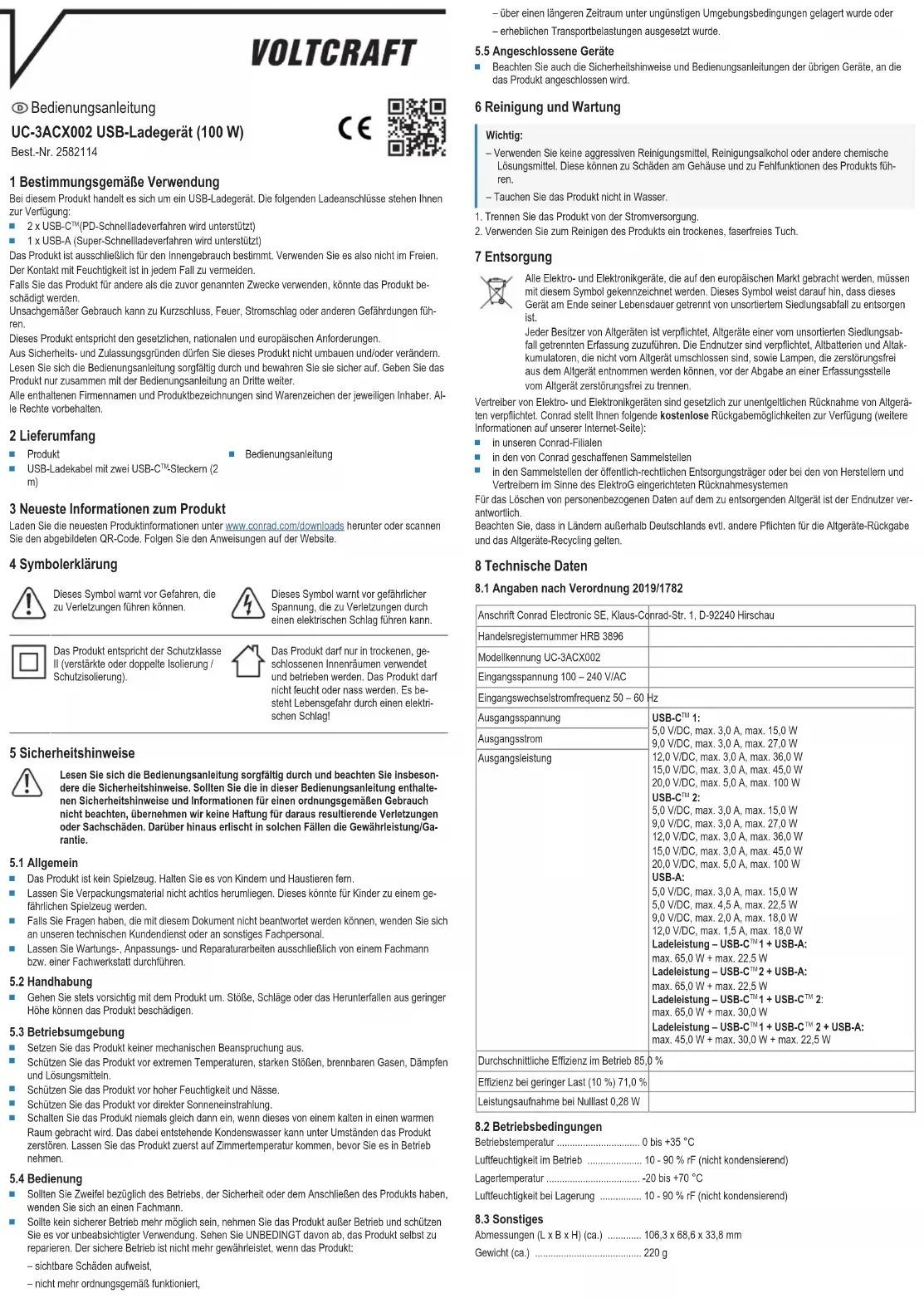

BEDIENUNGSANLEITUNG UC3ACX002 VOLTCRAFT

UC-3ACX002 USB-Ladegerät (100 W)

CC

Best.-Nr. 2582114

1 Bestimmungsgemäß Verwendung

Bei dieser Produkt handelt es sich um ein USB-Ladegerät. Die folgenden Ladeanschlüsse stehen ihren zur Verflügung:

2xUSB-CTM(PD-Schnelladeverfahren wird untersutz)
1xUSB-A(Super-Schnelladeverfahren wird understandszt)

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genommen Zwecke verwenden, könnte das Produkt beschadigt werden.

Unsachgemäß Gerbeauf kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie diese Produkt nicht umbauen und/oder verändem. Lesen Sie sich die Bedienungsanleitung sorgfält durch und bewahren Sie sie sichere auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbeziehnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2 Lieferumfang

Bedienungsanleitung

Produkt
USB-Ladekabel mit zwei USB-CTM Steckern (2 m)

3 Neuste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklarung

Diebes Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieges Symbol warn vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

Das Produkt entspricht der Schutzklass II (verstarke oder doppelte Isolierung / Schutzisolierung).

Das Produkt darf nur in trockenen, geschlossenen Innernräumen verwendet und betrieben werden. Das Produkt darft nicht feucht oder nass werden. Es bestellt Lebensgefahren durch einen elektrischen Schlag!

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollen Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßigen Gebrauch nicht beachten, übernehmen wir keine Haftung für darauf resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Carrantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindem und Haustieren fern
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden.
Falls Sie Fragen haben, die mit thisem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Si Wartungs-, Anpassungs- und Reparaturarbeitungen ausschließlich von einem Fachmann bzw., einer Fachwerkstatt durchführten.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schäge oder das Herunterfallen aus geringer Höhe können das Produkt beschäftig.

5.3 Betriebsumgebung

Setzen Sie das Produktkeiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperatren, starken Stößen, brennbaren Gasen. Dampfen und Lösungsmittel.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nasse.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
Schalten Sie das Produkt niemals gleich dann ein, wenn diese von einem kalten in einen warmen Raum gebracht wird. Das bereits entstehende Kondenswasser kann unter Umständen das Produkt zerstehen. Lassen Sie das Produkt zuerst auf Zimmertemperaturkommen, bevor Sie es in Betriebnehmen.

5.4 Bedienung

• Sollen Die Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschlieben des Produkts haben, wenden Sie sich an einen Fachmann.
  Sollte kein sicherer Betrieb mehr möglich sein, nehemn Sie das Produkt außer Betrieb und schulzen. Sie es vor unbeabsichtiger Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren.Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß funkliquotiert,

• über einen längeren Zeitraum unter umgrenstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Angeschlossene Geräte

• Beachen sie auch die Sicherheitshinweise und Bedierungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

6 Reinigung und Wartung

Wichtig:

• Verwendten Sie keine aggressiven Reinigungsmittel, Reinigungskohol oder andere chemische Lösungsmittel. Diese können zu Schaden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  -Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

7 Entsorgung

Alle Elektro- und Elektronikgerate, die auf den europäischen Markt gebracht werden, müssen mit dieser Symbole gekennenzeichnet werden. Diese Symbol weist darauf in, dass diese Gerät am Ende seiner Lebensdauer getretenn von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortingen Siedlungsabfall getrennen. Erfassung zuzuführen. Die Endnutzser sind verpflichtet, Albatterien und Altakumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt他们在folgende kostenlose Rückgabemöglichekeiten zur Verfugung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
In den Sammlistellen der öffentlich-rechtlichen Entsorgungsstrager oder bei den von Herstellern und Vertriebem im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Allgerät ist der Endnutzverantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling geiten.

8 Technische Daten

8.1 Angaben nach Verordnung 2019/1782

Anschrift Conrad Electronic SE, Klaus-Conr	Anschrift Conrad Electronic SE, Klaus-Conr
Handelsregisternummer HRB 3896
Modellkennung UC-3ACX002
Eingangsspannung 100 - 240 V/AC
Eingangswechselstromfrequenz 50 - 60 Hz
Ausgangsspannung	USB-CTM1:5,0 V/DC, max. 3,0 A, max. 15,0 W9,0 V/DC, max. 3,0 A, max. 27,0 W12,0 V/DC, max. 3,0 A, max. 36,0 W15,0 V/DC, max. 3,0 A, max. 45,0 W20,0 V/DC, max. 5,0 A, max. 100 WUSB-CTM2:5,0 V/DC, max. 3,0 A, max. 15,0 W9,0 V/DC, max. 3,0 A, max. 27,0 W12,0 V/DC, max. 3,0 A, max. 36,0 W15,0 V/DC, max. 3,0 A, max. 45,0 W20,0V/DC, max. 5,0 A, max. 100 WUSB-A:5,0 V/DC, max. 3,0 A, max. 15,0 W5,0 V/DC, max. 4,5 A, max. 22,5 W9,0 V/DC, max. 2,0 A, max. 18,0 W12,0 V/DC, max. 1,5 A, max. 18,0 WLadeleistung - USB-CTM1 + USB-A:max. 65,0 W + max. 22,5 WLadeleistung - USB-CTM2 + USB-A:max. 65,0 W + max. 22,5 WLadeleistung - USB-CTM1 + USB-CTM2:max. 65,0 W + max. 30,0 WLadeleistung - USB-CTM1 + USB-CTM2 + USB-A:max. 45,0 W + max. 30,0 W + max. 22,5 W
Durchschnittliche Effizienz im Betrieb 85,0 %
Effizienz bei geringer Last (10%) 71,0 %
Leistungsaufnahme bei Nulllast 0,28 W

8.2 Betriebsbedingungen

Betriebstemperatur 0 bis +35 °C

Luftfeuchtigkeit im Betrieb 10 - 90 % rF (nicht kondensierend)

Lagertemperatur -20 bis +70 °C

Luftfeuchtigkeit bei Lagerung 10 - 90 % rF (nicht kondensierend)

8.3 Sonstiges

Abmessungen (L x B x H) (ca.) 106,3 x 68,6 x 33,8 mm

Gewicht (ca.) 220 g

VOLTCRAFT

Operating Instructions

UC-3ACX002 USB Charger (100 W)

Item no:2582114

CC

1 Intended use

8 Technische gegevens
