Caractéristiques techniques	Haut-parleur de 15 pouces, puissance de 400 watts RMS, impédance de 8 ohms, réponse en fréquence de 30 Hz à 4 kHz.
Utilisation	Conçu pour les bassistes, idéal pour les concerts en direct et les répétitions, compatible avec divers amplificateurs.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer le haut-parleur et les grilles, consulter un professionnel pour les réparations majeures.
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance recommandée pour éviter d'endommager le haut-parleur.
Informations générales	Poids de 18 kg, dimensions de 60 x 46 x 46 cm, construction robuste en contreplaqué, finition noire.

FOIRE AUX QUESTIONS - HyDrive HX115 Hartke

Quel est le poids du Hartke HyDrive HX115 ?

Le Hartke HyDrive HX115 pèse environ 18 kg.

Quels types de connexions sont disponibles sur le Hartke HyDrive HX115 ?

Le Hartke HyDrive HX115 dispose d'une entrée jack de 6,35 mm et d'une sortie de ligne XLR.

Comment régler le niveau de volume sur le Hartke HyDrive HX115 ?

Utilisez le bouton de volume situé sur le panneau avant pour ajuster le niveau sonore selon vos préférences.

Est-ce que le Hartke HyDrive HX115 est compatible avec les amplificateurs standard ?

Oui, le Hartke HyDrive HX115 est compatible avec la plupart des amplificateurs de basse standard.

Comment puis-je transporter le Hartke HyDrive HX115 en toute sécurité ?

Utilisez une housse de transport rembourrée et assurez-vous que le haut-parleur est bien fixé pendant le transport.

Quelles sont les dimensions du Hartke HyDrive HX115 ?

Les dimensions du Hartke HyDrive HX115 sont environ 56 cm de large, 43 cm de haut et 38 cm de profondeur.

Quels types de haut-parleurs sont utilisés dans le Hartke HyDrive HX115 ?

Le Hartke HyDrive HX115 utilise un haut-parleur hybride qui combine des cônes en aluminium et en papier.

Comment entretenir mon Hartke HyDrive HX115 ?

Pour entretenir votre Hartke HyDrive HX115, nettoyez régulièrement le boîtier et vérifiez les connexions. Évitez l'humidité et la chaleur excessive.

Y a-t-il une garantie sur le Hartke HyDrive HX115 ?

Oui, le Hartke HyDrive HX115 est généralement couvert par une garantie limitée de 2 ans.

Où puis-je trouver des pièces de rechange pour le Hartke HyDrive HX115 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Hartke ou auprès de revendeurs agréés.

MODE D'EMPLOI HyDrive HX115 Hartke

Enceintes Hydrive - Caractéristiques .....8

À propos de l'impédance et la puissance admissible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Connexion des HX410 et HX115 10

Connexion de la HX810 11

Utilisation du réglage de niveau des aigus 12

Caractéristiques techniques. 32

DEUTSCHE

Einleitung 13

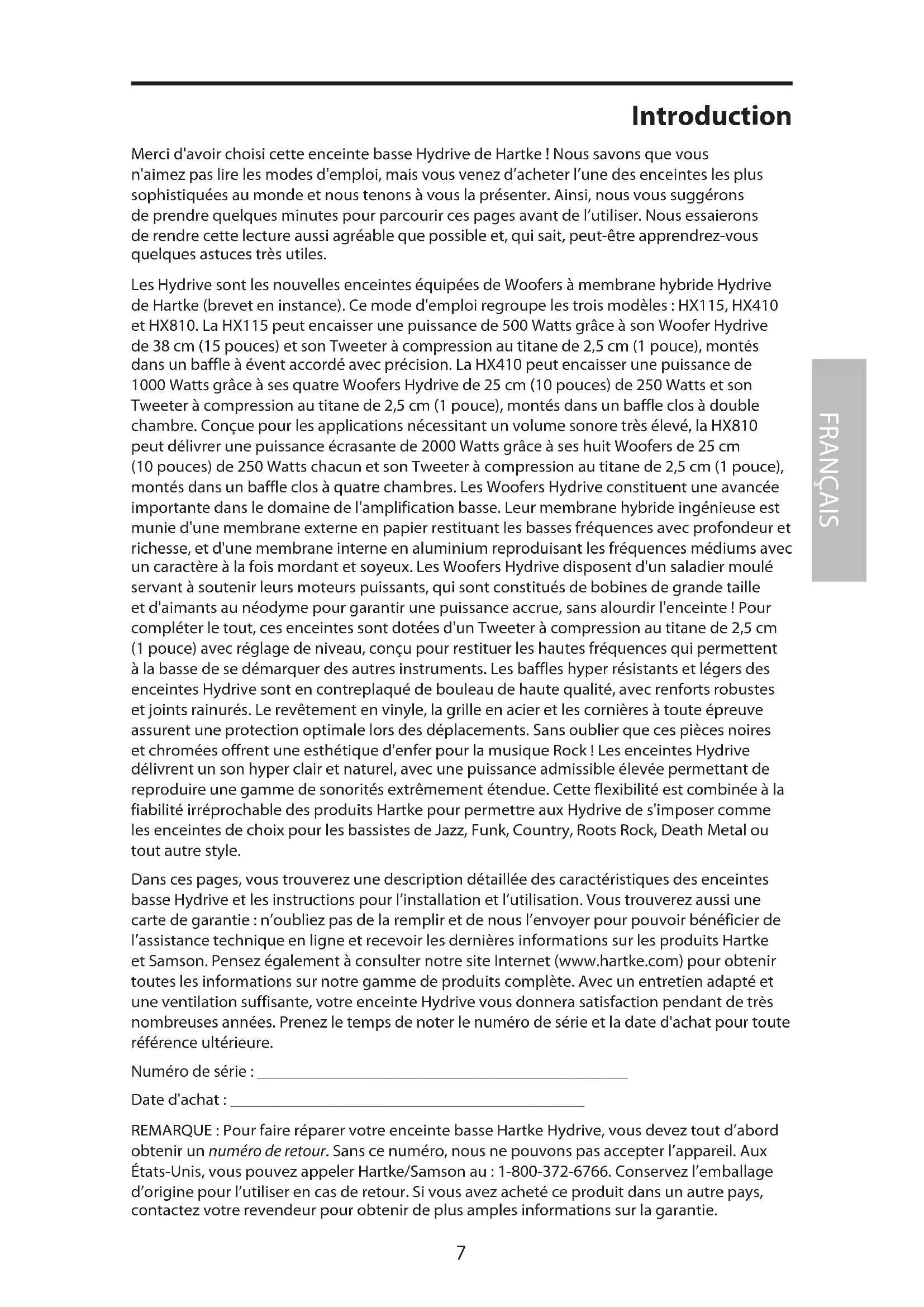

Merci d'avoir choisi cette enceinte basse Hydrive de Hartke ! Nous savons que vous n'aimez pas lire les modes d'emploi, mais vous venez d'acheter l'une des enceintes les plus sophistiquées au monde et nous tenons à vous la présenter. Ainsi, nous vous suggérons de prendre quelques minutes pour parcourir ces pages avant de l'utiliser. Nous essaierons de rendre cette lecture aussi agréable que possible et, qui sait, peut-être apprendrez-vous quelques astuces très utiles.

Les Hydrive sont les nouvelles enceintes équipées de Woofers à membrane hybride Hydrive de Hartke (brevet en instance). Ce mode d'emploi regroupe les trois modèles : HX115, HX410 et HX810. La HX115 peut encaisser une puissance de 500 Watts grâce à son Woofer Hydrive de 38 cm (15 pouces) et son Tweeter à compression au titane de 2,5 cm (1 pouce), montés dans un baffle à évent accordé avec précision. La HX410 peut encaisser une puissance de 1000 Watts grâce à ses quatre Woofers Hydrive de 25 cm (10 pouces) de 250 Watts et son Tweeter à compression au titane de 2,5 cm (1 pouce), montés dans un baffle clos à double chambre. Conçue pour les applications nécessitant un volume sonore très élevé, la HX810 peut délivrer une puissance écrasante de 2000 Watts grâce à ses huit Woofers de 25 cm (10 pouces) de 250 Watts chacun et son Tweeter à compression au titane de 2,5 cm (1 pouce), montés dans un baffle clos à quatre chambres. Les Woofers Hydrive constituent une avancée importante dans le domaine de l'amplification basse. Leur membrane hybride ingénieuse est munie d'une membrane externe en papier restituant les basses fréquences avec profondeur et richesse, et d'une membrane interne en aluminium reproduisant les fréquences médiums avec un caractère à la fois mordant et soyeux. Les Woofers Hydrive disposent d'un saladier moulé servant à soutenir leurs moteurs puissants, qui sont constitués de bobines de grande taille et d'aimants au néodyme pour garantir une puissance accrue, sans alourdir l'enceinte ! Pour compléter le tout, ces enceintes sont dotées d'un Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau, conçu pour restituer les hautes fréquences qui permettent à la basse de se démarquer des autres instruments. Les baffles hyper résistants et légers des enceintes Hydrive sont en contreplaqué de bouleau de haute qualité, avec renforts robustes et joints rainurés. Le revêtement en vinyle, la grille en acier et les cornières à toute épreuve assurent une protection optimale lors des déplacements. Sans oublier que ces pièces noires et chromées offrent une esthétique d'enfer pour la musique Rock ! Les enceintes Hydrive délivrent un son hyper clair et naturel, avec une puissance admissible élevée permettant de reproduire une gamme de sonorités extrêmement étendue. Cette flexibilité est combinée à la fiabilité irréprochable des produits Hartke pour permettre aux Hydrive de s'imposer comme les enceintes de choix pour les bassistes de Jazz, Funk, Country, Roots Rock, Death Metal ou tout autre style.

Dans ces pages, vous trouverez une description détaillée des caractéristiques des enceintes basse Hydrive et les instructions pour l'installation et l'utilisation. Vous trouverez aussi une carte de garantie : n'oubliez pas de la remplir et de nous l'envoyer pour pouvoir bénéficier de l'assistance technique en ligne et recevoir les dernières informations sur les produits Hartke et Samson. Pensez également à consulter notre site Internet (www.hartke.com) pour obtenir toutes les informations sur notre gamme de produits complète. Avec un entretien adapté et une ventilation suffisante, votre enceinte Hydrive vous donnera satisfaction pendant de très nombreuses années. Prenez le temps de noter le numéro de série et la date d'achat pour toute référence ultérieure.

Numéro de série : ____

Date d'achat : ____

REMARQUE : Pour faire réparer votre enceinte basse Hartke Hydrive, vous devez tout d'abord obtenir un numéro de retour. Sans ce numéro, nous ne pouvons pas accepter l'appareil. Aux États-Unis, vous pouvez appeler Hartke/Samson au : 1-800-372-6766. Conservez l'emballage d'origine pour l'utiliser en cas de retour. Si vous avez acheté ce produit dans un autre pays, contactez votre revendeur pour obtenir de plus amples informations sur la garantie.

Enceintes Hydrive - Caractéristiques

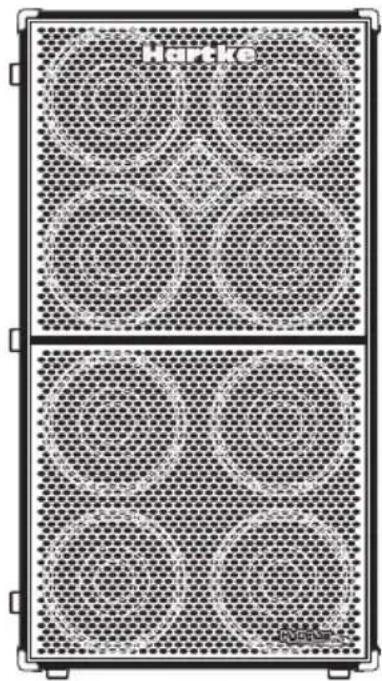

HX810 - Caractéristiques

• 8 Woofers haute puissance (250 Watts) de 25 cm (10 pouces) avec membrane hybride et aimant au néodyme
• Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau
• Enceinte close à quatre chambres
  • Puissance admissible : 2000 Watts
• Impédance : 4 Ohms
  • Baffle en contreplaqué de bouleau de 19 mm
• Grille en métal perforé
• Poignées en métal encastrées
  • Cornières en métal
• Entrée en Jack 6,35 mm et Speakon
• Revêtement en vinyle noir ultra résistant

HX410 - Caractéristiques

• 4 Woofers haute puissance (250 Watts) de 25 cm (10 pouces) avec membrane hybride et aimant au néodyme
- Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau
- Enceinte close à deux chambres
• Puissance admissible : 1000 Watts
• Impédance : 8 Ohms
• Baffle en contreplaqué de bouleau de 19 mm
- Grille en métal perforé
- Poignées en métal encastrées
• Cornières en métal
- Deux entrées (Jack 6,35 mm et Speakon)
- Revêtement en vinyle noir ultra résistant

HX115 - Caractéristiques

• Woofer haute puissance (500 Watts) de 38 cm (15 pouces) avec membrane hybride et aimant au néodyme
• Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau
  • Baffle à évent accordé avec précision
  • Puissance admissible : 500 Watts
• Impédance : 8 Ohms
  • Baffle en contreplaqué de bouleau de 19 mm
• Grille en métal perforé
• Poignées en métal encastrées
• Deux entrées (Jack 6,35 mm et Speakon)
• Revêtement en vinyle noir ultra résistant

À propos de l'impédance et la puissance admissible

À propos de l'impédance

Avant de relier votre enceinte, vous devez vous familiariser avec la notion d'impédance. L'impédance est la charge électronique (mesurée en Ohms) que le haut-parleur soumet à l'amplificateur de puissance. Les charges trop importantes (indiquées par des valeurs d'impédance plus faibles) peuvent endommager votre amplificateur, et les charges trop faibles (indiquées par des valeurs d'impédance plus élevées) ne permettent pas d'exploiter toute la puissance de l'amplificateur.

Le calcul de l'impédance est simple : lorsque deux haut-parleurs sont reliés en "paral - lèle", l'impédance totale est réduite de moitié. Lorsque deux haut-parleurs sont reliés en "série", l'impédance totale est la somme de l'impédance de chacun des haut- parleurs.

Les enceintes HX410 et HX115 offrent une impédance de 8 Ohms. Ainsi, lorsque deux enceintes HX410 ou HX115 sont reliées en parallèle, l'impédance totale est de 4 Ohms. L'impédance de l'enceinte affecte la puissance de l'amplificateur. En général, plus l'impédance est faible, plus l'amplificateur est puissant.

À propos de la puissance admissible

La puissance admissible fait souvent l'objet de discussions animées. Est-il préférable de surcharger une enceinte, ou de lui délivrer une puissance insuffisante ? Bien que ce débat risque de se poursuivre pendant de nombreuses années, il est possible d'envisager les deux approches. Si vous possédez un amplificateur de puissance élevée que vous utilisez au maximum, vous risquez d'endommager votre enceinte en la poussant au-delà de ses limites physiques. Mais en acheminant une puissance insuffisante à l'enceinte, vous risquez de surcharger l'amplificateur et de générer assez de distorsion pour détruire la bobine du haut-parleur. Le plus important est de s'assurer que l'amplificateur délivre une puissance permettant à l'enceinte de restituer un signal aussi clair que possible. Ainsi, veillez à ce que votre amplificateur produise un signal d'une clarté optimale. Si votre ampli est équipé d'un compresseur ou limiteur intégré, nous vous conseillons de l'utiliser pour protéger vos haut-parleurs. Un signal distordu risque d'endommager les haut-parleurs.

Heureusement, les enceintes Hartke Hydrive sont très performantes et peuvent fonctionner avec des amplificateurs de puissance plus faible. De plus, comme chaque modèle propose une puissance admissible extrêmement élevée, ces enceintes sont parfaites pour les têtes plus puissantes. Les enceintes Hydrive permettent d'excellents résultats avec les Hartke HA3500, HA5500, LH 500 et LH1000, et bien entendu, avec le Hartke Kilo. Évitez d'endommager votre enceinte et utilisez un signal aussi clair que possible.

Connexion des HX410 et HX115

IMPORTANT : Une impédance de charge minimale est nécessaire pour utiliser votre amplificateur en toute sécurité. Consultez l'impédance recommandée par le fabricant pour éviter tout dommage à votre amplificateur ou l'annulation de votre garantie.

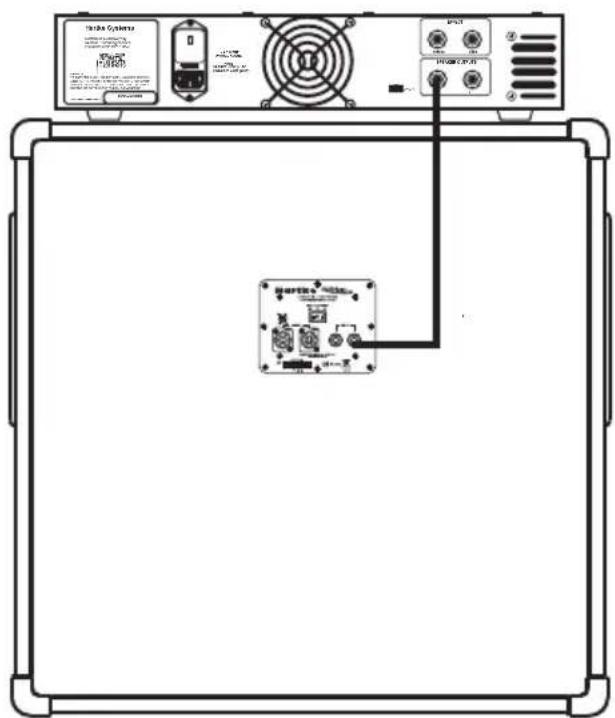

Connexion des HX410 et HX115 à votre amplificateur

Vous pouvez relier les HX410 et HX115 en utilisant leurs Jacks 6,35 mm ou leurs connec- teurs Speakon situés en face arrière. Assurez-vous de réaliser la connexion avec un câble d'enceinte non blindé. Reliez la sortie de l'amplificateur à l'entrée (Input) à l'arrière de l'enceinte HX410 ou HX115.

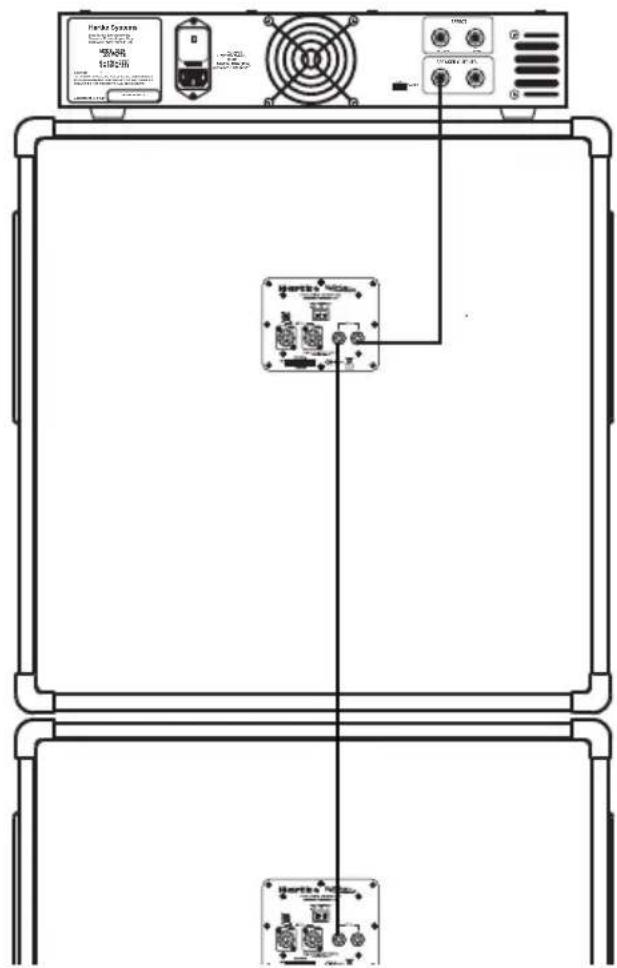

Utilisations de la sortie EXTENSION

Les enceintes HX410 et HX115 sont pourvues d'un connecteur de sortie Extension facilitant la connexion en parallèle à d'autres enceintes. Assurez-vous de lire la section sur l'impédance (à la page précédente) pour effectuer correctement la connexion à votre amplificateur. Pour relier deux HX410 ou HX115 à l'aide de la sortie Extension, connectez la sortie de votre amplificateur à l'entrée Input de la première enceinte HX410 ou HX115, puis connectez sa sortie Extension à l'entrée de la deuxième enceinte.

Fanbox System Power Supply Unit 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 MOS 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12.5V 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12. 12.

Connexion de la HX810

La HX810 offre une impédance de 4 Ohms. Ainsi, lorsque deux HX810 sont reliées en parallèle, l'impédance totale est de 2 Ohms. L'impédance de l'enceinte affecte la puissance de l'amplificateur. En général, plus l'impédance est faible, plus l'amplificateur est puissant.

IMPORTANT : Une impédance de charge minimale est nécessaire pour utiliser votre amplificateur en toute sécurité. Consultez l'impédance recommandée par le fabricant pour éviter tout dommage à votre amplificateur ou l'annulation de votre garantie.

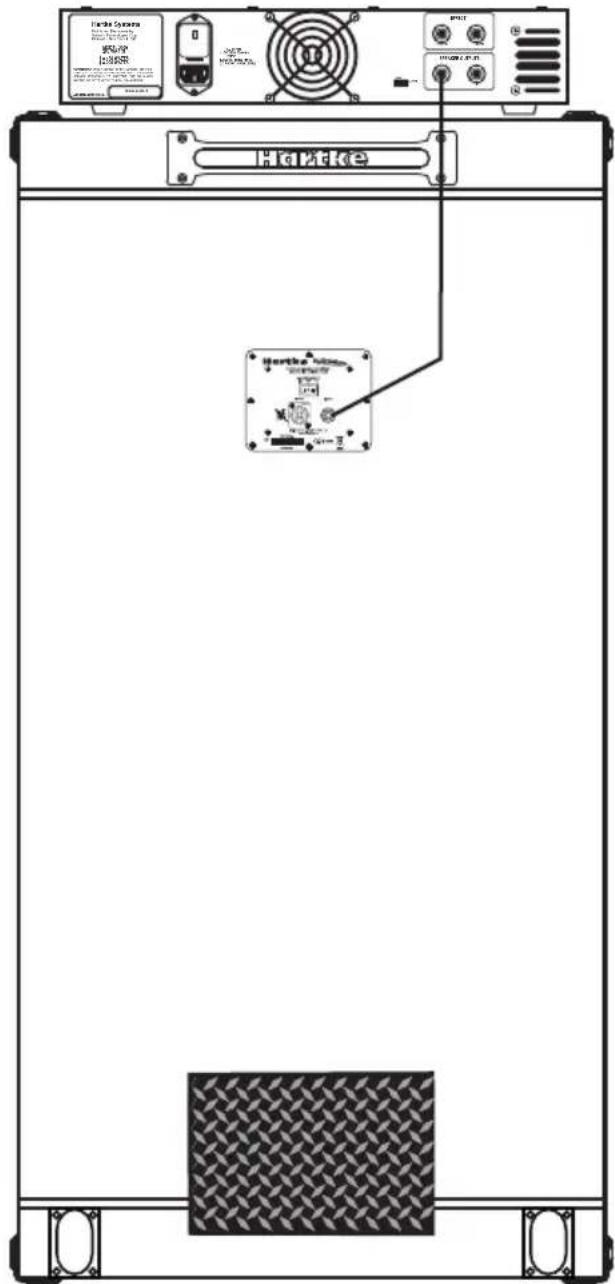

Connexion de la HX810 à votre amplificateur

Vous pouvez relier la HX810 en utilisant le Jack 6,35 mm ou le connecteur Speakon (en face arrière). Assurez-vous de réaliser la connexion avec un câble d'enceinte non blindé. Reliez la sortie de l'amplificateur à l'entrée (Input) à l'arrière de l'enceinte HX810.

H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H240E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H245E H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H319 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H318 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H317 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H316 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315 H315

Utilisation du réglage de niveau des aigus

Utilisation du réglage de niveau des aigus

Les enceintes Hydrive sont munies d'un réglage de niveau du Tweeter à compression. Cet interrupteur propose trois positions : ON, -6 dB et OFF. Lorsqu'il est réglé sur OFF, le Tweeter à compression est désactivé. Vous obtenez alors un son plus sourd, que la plupart des bassistes de musique Roots Rock et Heavy Metal vont apprécier. Lorsque vous le réglez sur -6 dB, le niveau du Tweeter est réduit de moitié. La réponse en fréquence est alors un peu plus claire, ce qui permet à la basse de se démarquer des autres instruments dans presque toutes les situations. Lorsqu'il est réglé sur ON, le niveau du Tweeter à compression est au maximum et vous obtenez une réponse à large bande avec des aigus cristallins. Cette sonorité est parfaite pour les solos de basse, le Funk, le R&B ou tout autre style musical nécessitant des aigus soyeux et percutants.

Chez Hartke, nous ne classons pas les bassistes par catégories car nous savons que chaque musicien utilise un son différent, peu importe leur style musical. Nous connaissons même de nombreux bassistes jouant dans plusieurs groupes de styles différents ! Les enceintes Hydrive sont conçues pour offrir une réponse naturelle permettant de restituer fidèlement le son de la basse et de l'ampli. Le réglage de niveau des aigus vous propose un contrôle accru pour personnaliser votre son selon vos goûts. En expérimentant un peu, vous parviendrez à créer un son convenant parfaitement à votre style musical et votre personnalité.

Caractéristiques techniques

HX810 - Caractéristiques techniques

Type Enceinte close à 4 chambres

Impédance (Ohms) 4 Ohms

Woofers 8 Woofers haute puissance (250 Watts) de

25 cm (10 pouces) avec membrane hybride

et aimant au néodyme

Tweeter Tweeter à compression de 2,5 cm (1 pouce)

avec réglage de niveau

Puissance admissible 2000 Watts efficace

Réponse en fréquence 25 Hz - 17 kHz

Dimensions

Hauteur : 1200 mm

Largeur : 660 mm

Profondeur : 400 mm

Poids 60 kg

HX410 - Caractéristiques techniques

Type Enceinte close à 2 chambres

Impédance (Ohms) 8 Ohms

Woofers 4 Woofers haute puissance (250 Watts) de

25 cm (10 pouces) avec membrane hybride

et aimant au néodyme

Tweeter Tweeter à compression de 2,5 cm (1 pouce)

avec réglage de niveau

Puissance admissible 1000 Watts efficace

Réponse en fréquence 30 Hz - 17 kHz

Dimensions

Hauteur : 618 mm

Largeur: 618 mm

Profondeur : 381 mm

Poids 32 kg

HX115 - Caractéristiques techniques

Type Enceinte basse avec évent

Woofer Woofer haute puissance (500 Watts) de 38 cm

(15 pouces) avec membrane hybride et

aimant au néodyme

Tweeter Tweeter à compression de 2,5 cm (1 pouce)

avec réglage de niveau

Puissance admissible 500 Watts efficace

Réponse en fréquence 20 Hz - 17 kHz

Dimensions

Hauteur : 618 mm

Largeur : 681 mm

Profondeur : 381 mm

Poids 28 kg
