MANUAL DE USUARIO HyDrive HX115 Hartke
Introducción ..... 19
Características de los recintos Hydrive ..... 20
Acerca de la impedancia y manejo de potencia .....21
Conexión del HX410 y HX115 22
Conexión del HX810 23
Uso del control de nivel High Frequency 24
Especificaciones técnicas 34
ITALIANO
Introduzione 25
Cabinet Hydrive - Caratteristiche 26

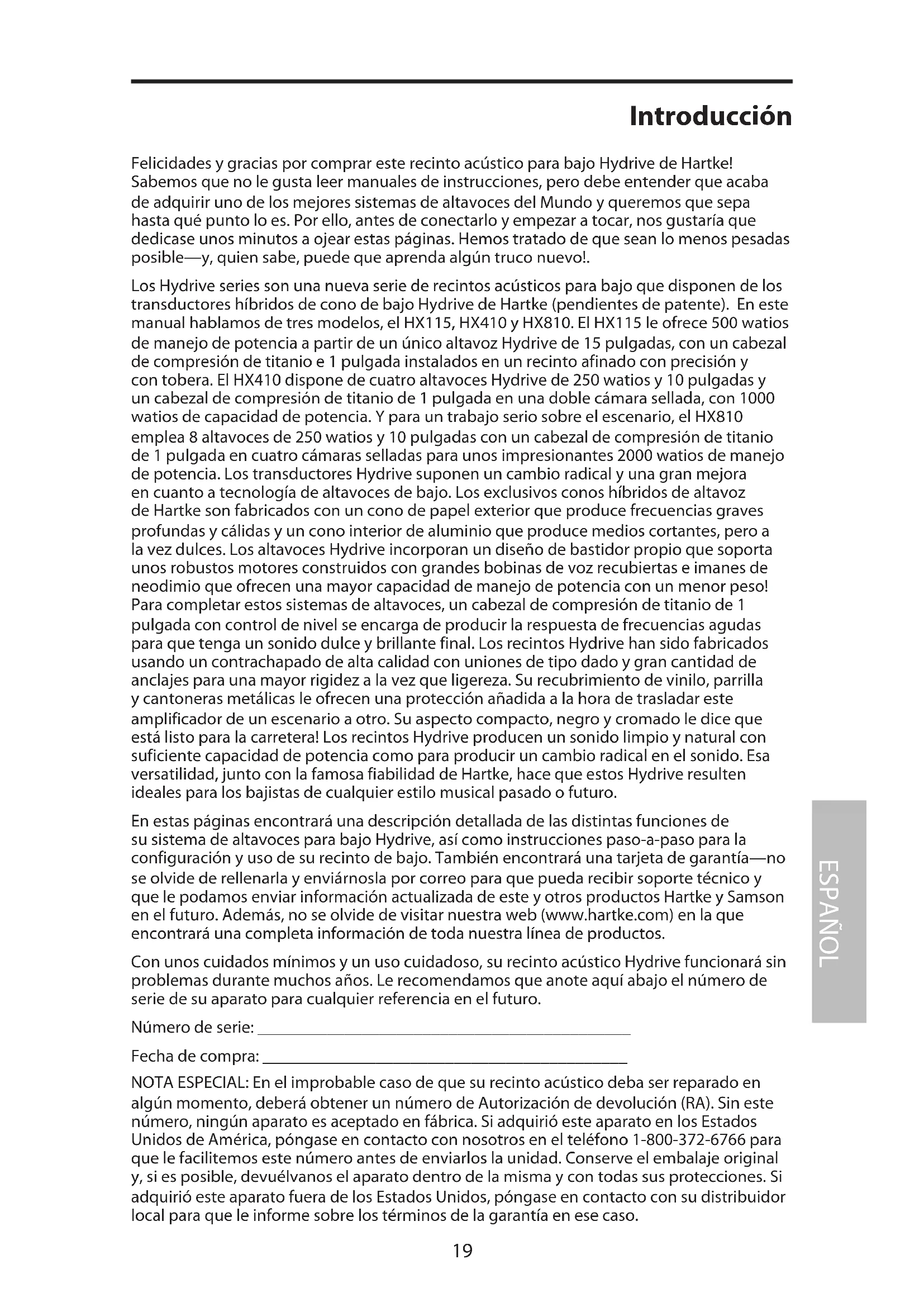

Felicidades y gracias por comprar este recinto acústico para bajo Hydrive de Hartke! Sabemos que no le gusta leer manuales de instrucciones, pero debe entender que acaba de adquirir uno de los mejores sistemas de altavoces del Mundo y queremos que sepa hasta qué punto lo es. Por ello, antes de conectarlo y empezar a tocar, nos gustaría que dedicase unos minutos a ojear estas páginas. Hemos tratado de que sean lo menos pesadas posible—y, quien sabe, puede que aprenda algún truco nuevo!.
Los Hydrive series son una nueva serie de recintos acústicos para bajo que disponen de los transductores híbridos de cono de bajo Hydrive de Hartke (pendientes de patente). En este manual hablamos de tres modelos, el HX115, HX410 y HX810. El HX115 le ofrece 500 watios de manejo de potencia a partir de un único altavoz Hydrive de 15 pulgadas, con un cabezal de compresión de titanio e 1 pulgada instalados en un recinto afinado con precisión y con tobera. El HX410 dispone de cuatro altavoces Hydrive de 250 watios y 10 pulgadas y un cabezal de compresión de titanio de 1 pulgada en una doble cámara sellada, con 1000 watios de capacidad de potencia. Y para un trabajo serio sobre el escenario, el HX810 emplea 8 altavoces de 250 watios y 10 pulgadas con un cabezal de compresión de titanio de 1 pulgada en cuatro cámaras selladas para unos impresionantes 2000 watios de manejo de potencia. Los transductores Hydrive suponen un cambio radical y una gran mejora en cuanto a tecnología de altavoces de bajo. Los exclusivos conos híbridos de altavoz de Hartke son fabricados con un cono de papel exterior que produce frecuencias graves profundas y cálidas y un cono interior de aluminio que produce medios cortantes, pero a la vez dulces. Los altavoces Hydrive incorporan un diseño de bastidor propio que soporta unos robustos motores construidos con grandes bobinas de voz recubiertas e imanes de neodimio que ofrecen una mayor capacidad de manejo de potencia con un menor peso! Para completar estos sistemas de altavoces, un cabezal de compresión de titanio de 1 pulgada con control de nivel se encarga de producir la respuesta de frecuencias agudas para que tenga un sonido dulce y brillante final. Los recintos Hydrive han sido fabricados usando un contrachapado de alta calidad con uniones de tipo dado y gran cantidad de anclajes para una mayor rigidez a la vez que ligereza. Su recubrimiento de vinilo, parrilla y cantoneras metálicas le ofrecen una protección añadida a la hora de trasladar este amplificador de un escenario a otro. Su aspecto compacto, negro y cromado le dice que está listo para la carretera! Los recintos Hydrive producen un sonido limpio y natural con suficiente capacidad de potencia como para producir un cambio radical en el sonido. Esa versatilidad, junto con la famosa fiabilidad de Hartke, hace que estos Hydrive resulten ideales para los bajistas de cualquier estilo musical pasado o futuro.
En estas páginas encontrará una descripción detallada de las distintas funciones de su sistema de altavoces para bajo Hydrive, así como instrucciones paso-a-paso para la configuración y uso de su recinto de bajo. También encontrará una tarjeta de garantía—no se olvide de rellenarla y enviárnosla por correo para que pueda recibir soporte técnico y que le podamos enviar información actualizada de este y otros productos Hartke y Samson en el futuro. Además, no se olvide de visitar nuestra web (www.hartke.com) en la que encontrará una completa información de toda nuestra línea de productos.
Con unos cuidados mínimos y un uso cuidadoso, su recinto acústico Hydrive funcionará sin problemas durante muchos años. Le recomendamos que anote aquí abajo el número de serie de su aparato para cualquier referencia en el futuro.
Fecha de compra: ____
NOTA ESPECIAL: En el improbable caso de que su recinto acústico deba ser reparado en algún momento, deberá obtener un número de Autorización de devolución (RA). Sin este número, ningún aparato es aceptado en fábrica. Si adquirió este aparato en los Estados Unidos de América, póngase en contacto con nosotros en el teléfono 1-800-372-6766 para que le facilitemos este número antes de enviarlos la unidad. Conserve el embalaje original y, si es posible, devuélvanos el aparato dentro de la misma y con todas sus protecciones. Si adquirió este aparato fuera de los Estados Unidos, póngase en contacto con su distribuidor local para que le informe sobre los términos de la garantía en ese caso.
Características de los recintos Hydrive

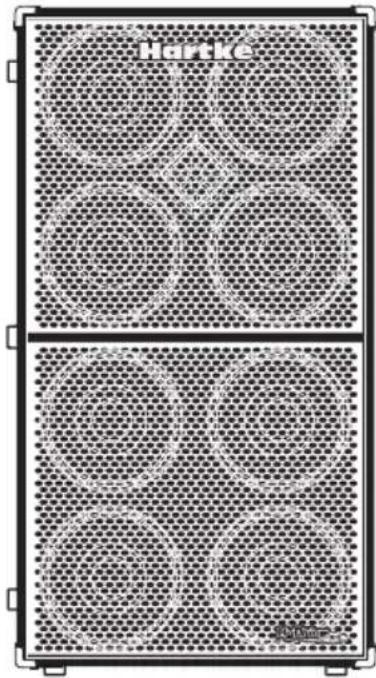

Características del HX810
- 8 x cabezal de cono de bajo híbrido de 250 watios, 10 pulgadas con motor de neodimio
- Cabezal de compresión de titanio de 1 pulgada con control de nivel
- Recinto de cuatro cámaras selladas
• 2000 watios de manejo de potencia
• 4 ohmios de impedancia - Contrachapado en abedul de 3/4"
• Parrilla metálica perforada - Asas metálicas incrustadas
- Cantoneras metálicas
- Entradas en Speakon y 6,3 mm
- Resistente recubrimiento en vinilo
Características del HX410
- 4 x cabezal de cono de bajo híbrido de 250 watios, 10 pulgadas con motor de neodimio
- Cabezal de compresión de titanio de 1 pulgada con control de nivel
- Recinto de dos cámaras selladas
• 1000 watios de manejo de potencia
• 8 ohmios de impedancia - Contrachapado en abedul de 3/4"
• Parrilla metálica perforada - Asas metálicas incrustadas
- Cantoneras metálicas
• Doble entrada en Speakon y 6,3 mm - Resistente recubrimiento en vinilo
Características del HX115
- 1 x cabezal de cono de bajo híbrido de 500 watios, 15 pulgadas con motor de neodimio
- Cabezal de compresión de titanio de 1 pulgada con control de nivel
- Recinto con tobera y afinado
- 500 watios de manejo de potencia
• 8 ohmios de impedancia - Contrachapado en abedul de 3/4"
• Parrilla metálica perforada - Asas metálicas incrustadas
- Cantoneras metálicas
• Doble entrada en Speakon y 6,3 mm - Resistente recubrimiento en vinilo
Acerca de la impedancia y manejo de potencia
Acerca de la impedancia
Antes de que conecte su recinto acústico, asegúrese de que comprende algo los aspectos relativos a la impedancia. La impedancia es la carga electrónica que el altavoz aplica sobre la etapa de potencia y es medida en ohmios. Una carga excesiva (indicada por un valor de impedancia alto) puede dañar su amplificador, mientras que una carga demasiado baja (indicado por un valor bajo) no extraerá suficiente potencia de su amplificador.
Aquí está el truco y la sencilla regla de la impedancia: cuando conecte dos altavoces en "paralelo", la impedancia total del sistema será dividida por la mitad y cuando conecte dos altavoces en "serie", la impedancia total será la suma de las impedancias individuales de los altavoces.
La impedancia del HX410 y HX115 es de 8 ohmios. Así pues, cuando conecte dos HX410 o HX115 en paralelo, la impedancia total del sistema será de 4 ohmios. La impedancia de su altavoz tiene un efecto directo sobre su amplificador. Por lo general, cuanto menor sea la impedancia, más potencia podrá emitir el amplificador.
Acerca del manejo de potencia
Siempre ha habido una discusión acalorada sobre el tema del manejo de potencia. ¿Es mejor usar un amplificador de más potencia que el recinto acústico, o es peligroso usar uno de menos? Aunque sabemos que este debate continuará en el futuro, el hecho es que ambas dos afirmaciones son ciertas. Si utiliza un amplificador con una gran cantidad de potencia, puede llegar a dañar sus altavoces si sube el amplificador al máximo y hace que los altavoces superen sus límites físicos. Pero si utiliza uno de demasiada poca potencia tendrá a llevarlo a la saturación, lo que generará distorsión suficiente como para quemar la bobina de voz. El punto más importante a considerar es la forma en que es usada la potencia de cara a asegurarnos de que le llegue al altavoz una señal limpia. Asegúrese inicialmente de que su amplificador produzca una señal limpia de origen. Si dispone en el amplificador de algún compresor o limitador internos, le recomendamos que los use para proteger su altavoz. Si el sonido ya distorsiona es posible que sus altavoces se dañen.
La buena noticia es que los recintos acústicos Hydrive de Hartke son realmente eficaces y funcionan muy bien con amplificadores con una baja potencia. Además, cada modelo dispone de unas características en cuanto a manejo de potencia extremadamente altas, lo que hace que sean ideales también con etapas potentes. Los recintos Hydrive le darán unos resultados excelentes con las etapas Hartke HA3500, HA5500, LH500 y LH1000, y desde luego con la Hartke Kilo. De nuevo, recuerde, sea buena persona y haga que la señal que llegue a su altavoz sea limpia.
Conexión del HX410 y HX115
IMPORTANTE: Existe una impedancia de seguridad mínima, por lo que asegúrese de comprobar la impedancia recomendada del fabricante de su amplificador para evitar daños en el mismo y que la garantía quede anulada.

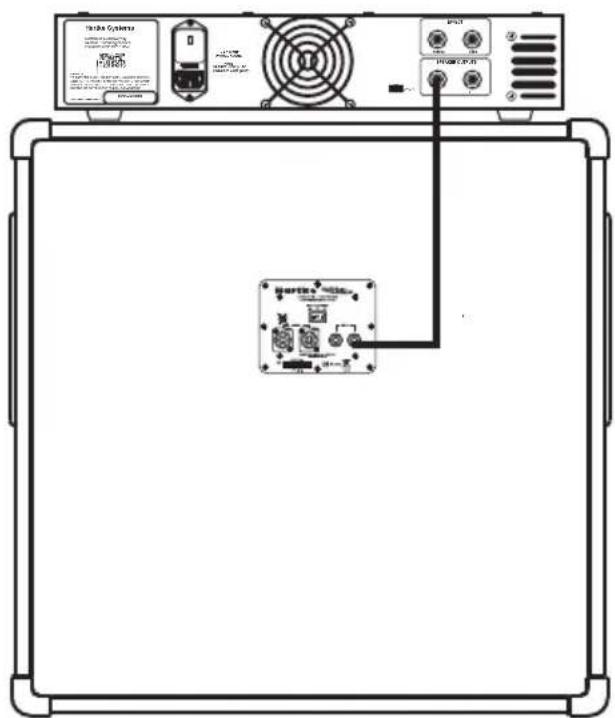

Conexión del HX410 y HX115 a su amplificador
Las conexiones del HX410 y HX115 se realizan por medio de las tomas de 6,3 mm o de los conectores Speakon del panel trasero. Asegúrese de hacer sus conexiones con cables de altavoces sin blindaje. Conecte la salida del amplificador a la entrada de altavoz del panel trasero del HX410 o HX115.


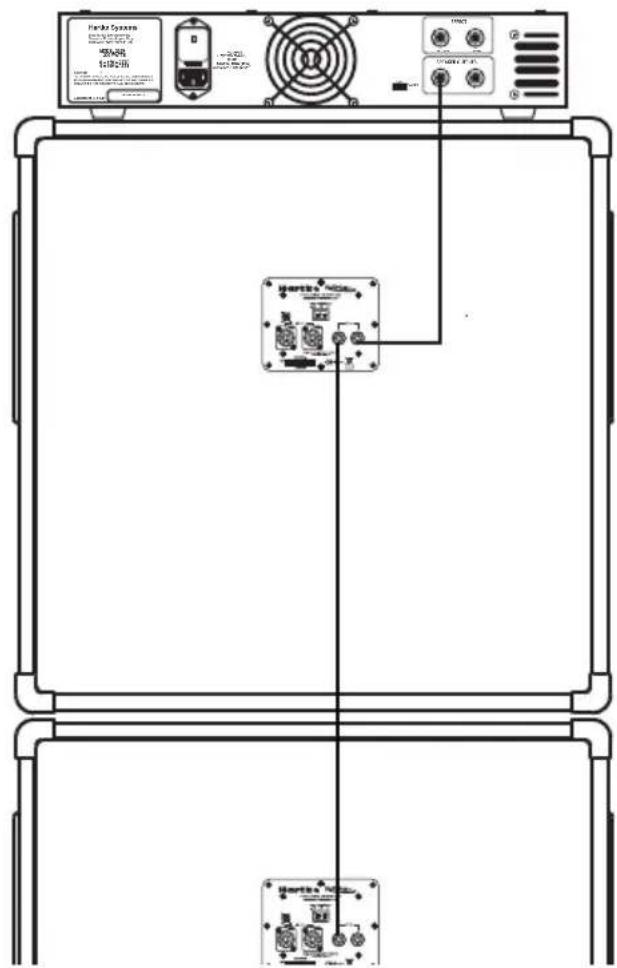

El HX410 y HX115 disponen de una salida Extension de gran utilidad, para la conexión de recintos acústicos adicionales en paralelo. Asegúrese de leer la sección anterior que trata sobre la impedancia, para asegurarse de una conexión correcta y segura a su amplificador. Siga después estos pasos para conectar dos HX410 o HX115 usando esta toma. Conecte la salida del amplificador a la entrada del primer HX410 o HX115 y después conecte la salida Extension de dicho recinto a la entrada del segundo altavoz.
El HX810 tiene una impedancia de 4 ohmios. Por tanto, cuando conecte en paralelo dos HX810, la impedancia total del sistema será de 2 ohmios. Recuerde que la impedancia de sus altavoces tiene un efecto directo sobre su amplificador. Por lo general, a menor impedancia, mayor potencia será enviada desde el amplificador.
IMPORTANTE: Existe una impedancia de seguridad mínima, por lo que asegúrese de comprobar la impedancia recomendada del fabricante de su amplificador para evitar daños en el mismo y que la garantía quede anulada.

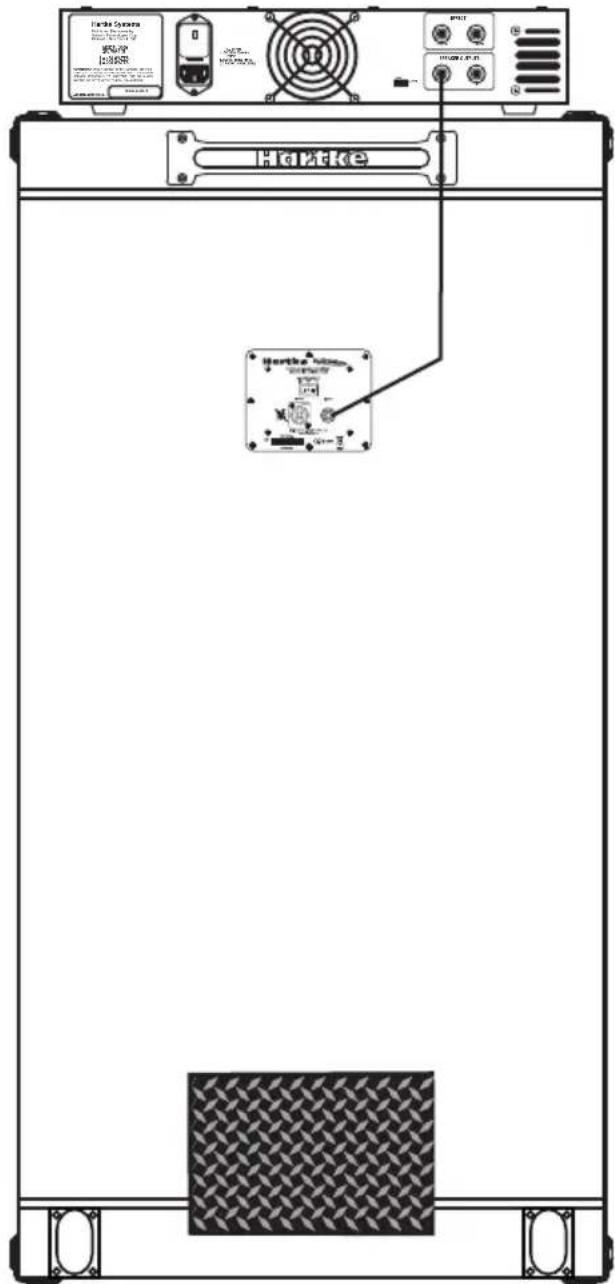

Conexión del HX810 a su amplificador
Las conexiones del HX810 se realizan por medio de las tomas de 6,3 mm o de los conectores Speakon del panel trasero. Asegúrese de hacer sus conexiones con cables de altavoces sin blindaje. Conecte la salida del amplificador a la entrada de altavoz del panel trasero del HX810.
Uso del control de nivel High Frequency
Uso del control de nivel High Frequency
Su recinto acústico Hydrive dispone de un control que se usa para ajustar el nivel del cabezal de compresión de agudos. Este interruptor tiene tres posiciones, ON, -6dB y OFF. Cuando esté en OFF, el cabezal de compresión estará completamente fuera del circuito y por tanto desactivado. Esta posición le dará una respuesta de frecuencia más oscura, perfecta para bajistas de metal y rock. Si ajusta el interruptor a la posición -6dB, obtendrá la mitad del nivel de la trompeta. La respuesta de frecuencia pasará a ser algo más brillante, lo que resulta útil para que el sonido sobresalga algo. Cuando lo ajuste a ON, tendrá todo el nivel del cabezal de compresión y la respuesta será de rango completo para unos mayores agudos. Este ajuste es perfecto para solos de bajo, funk, R&B o cualquier otro estilo en el que haga falta un toque serio de agudos.
En Hartke nunca ponemos a ningún músico en ninguna categoría o casilla concreta, sabemos que su sonido es personal independientemente del estilo en el que toque. De hecho, sabemos que muchos bajistas tocan estilos muy distintos! Los recintos Hydrive han sido diseñados por ello para ofrecer una respuesta natural y reproducir con total fidelidad el sonido de su bajo y amplificador. El control de nivel High Frequency le ofrece otro grado más de control para que pueda crear el sonido que está buscando. De esta forma, con un poco de experimentación, podrá encontrar fácilmente ese sonido que se adapte perfectamente a su estilo y personalidad.
Especificaciones técnicas
Especificaciones del HX810
Tipo recinto acústico de 4 cámaras selladas
Impedancia del sistema (Ohmios) 4 ohmios de impedancia
Cabezales de bajas frecuencias 4 x cabezal de cono de bajos híbrido de 250
watios, 10 pulgadas con motor de neodimio
Cabezal de agudos Cabezal de compresión de 1" de cuello con
control de nivel
Capacidad de manejo de potencia 2000 watios RMS
Respuesta de frecuencia 25 Hz - 17 kHz
Dimensiones
Altura: 1200 mm (47")
Anchura: 660 mm (26")
Profundidad: 400 mm (16")
Peso 60 kg (132 lbs.)
Especificaciones del HX410
Tipo recinto acústico de 2 cámaras selladas
Impedancia del sistema (Ohmios) 8 ohmios de impedancia
Cabezales de bajas frecuencias 4 x cabezal de cono de bajos híbrido de 250
watios, 10 pulgadas con motor de neodimio
Cabezal de agudos Cabezal de compresión de 1" de cuello con
control de nivel
Capacidad de manejo de potencia 1000 watios RMS
Respuesta de frecuencia 30 Hz - 17 kHz
Dimensiones
Altura: 618 mm (24")
Anchura: 618 mm (24")
Profundidad: 381 mm (15")
Peso 32 kg (70.5 lbs.)
Especificaciones del HX115
Tipo Recinto acústico de bajo con tobera
Cabezal de bajas frecuencias 1 x cabezal de cono de bajos híbrido de 500
watios, 15 pulgadas con motor de neodimio
Cabezal de agudos Cabezal de compresión de 1" de cuello con
control de nivel
Capacidad de manejo de potencia 500 watios RMS
Respuesta de frecuencia 20 Hz - 17 kHz
Dimensiones
Altura: 618 mm (25")
Anchura: 681 mm (25")
Profundidad: 381 mm (15")
Peso 28 kg (61 lbs.)
Estas especificaciones están sujetas a cambios sin previo aviso.
