MODE D'EMPLOI Sineax B811 Camille Bauer
Mode d'emploi Source d'alimentation SINEAX B 811
Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le现行 mode d'emploi:
Les apparèils ne peuvent être éliminés que de façon appropriée!
- A litre en premier, ensuite... 12
- Etendue de la livraison 12
3.Codage des variances 12
4.Description brve 13 - Caracteristiques techniques 13
- Illustration des éléments fonctionnels 14
- Changement de la plaquette frontale 15
- Ouvrir et fermer l'appareil 15
- Fixation 15
- Raccordements électriques 15
- Configuration 19

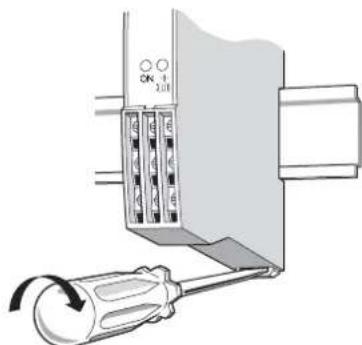

12.Mise en service 19 - Instructions pour le démontage 20

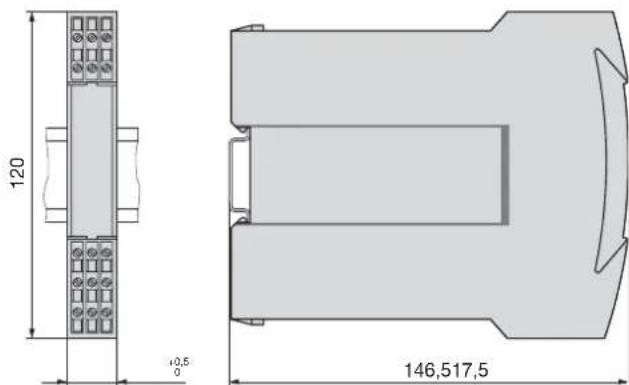

- Croquis d'encombrents 20
- Certificat de conformité 20
1. A litre en premier, ensuite ...
Pour un fonctionnement sur et sans danger, i est essentiel de dire le present mode d'emploi et de respecter les recommendations de sécurité mentionnées dans les rubriques
-
Fixation
-
Raccordements electriques
-
Mise en service.
Ces apparèils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques du réglage. L' apparèil ne doit être ouvert que pour la configuration, comme décrit au chapitre «11. Configuration».
En cas d'intervention plus poussaee, la garantie d'usine s'eteint!

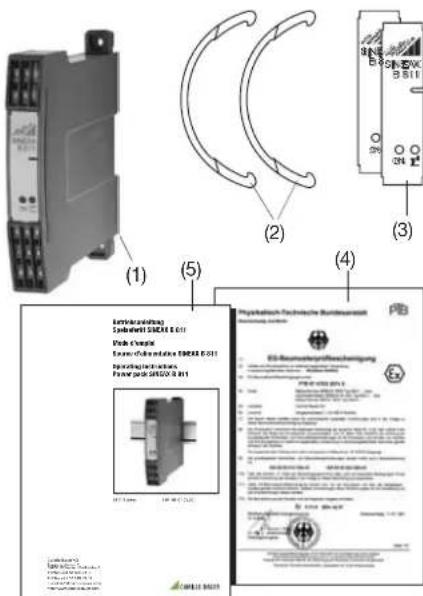

2. Etendue de la livre (Fig. 1)
Source d'alimentation (1)
2 Etriers (2) (pour ouvrir le boitier)
2 Plaquettes frontales (3) (pour annotations)
(seulement pour apparéils en version Ex)
1 Mode d'emploi (5), en trois langues: allemand, français et anglais
3. Codage des variantes
| Code de commande 811 - | |
| 1. ConstructionBoïtier S17 1 | |
| 2. Exécution/Alimentation auxiliaire H(tension nominale UN)Standard / 24 ... 60 V CC/CA 1 | |
| Standard / 85 ... 230 V CC/CA 2 | |
| [EEx ia] IIC,24 ... 60 V CC/CA,MSK1 en sécurité intrinsèque 3 | |
| [EEx ia] IIC,85 ... 110 V CC / 85 ... 230 V CA,MSK1 en sécurité intrinsèque 4 | |
| 3. Signal de sortieSorties de mesure A1 et A120 ... 5 V, Rext ≥ 250 Ω 1 | |
| 1 ... 5 V, Rext ≥ 250 Ω 2 | |
| 0 ... 10 V, Rext ≥ 500 Ω 3 | |
| 2 ... 10 V, Rext ≥ 500 Ω 4 | |
| Non-normalisé 0 ... > 5 à 0 ... 15 V | 8 |
| Zéro flottant > (1 ... 5) à 3 ... 15 V | 9 |
| 0 ... 20 mA, Rext ≤ 750 Ω (500 Ω) | A |
| 4 ... 20 mA, Rext ≤ 750 Ω (500 Ω) | B |
| Non-normalisé 0 ... 1 à 0 ... < 20 mA | Y |
| Zéro flottant 0,2 ... 1 à < (4 ... 20) mA | Z |
| 4. Communication FSK(Frequency Shift Keying) | |
| Sans communication | 0 |
| Raccordement de la communication, sur sortie secondaire A12 | 1 |
| Raccordement de la communication, sur sortie A1 | 2 |
| 5. Mode de reconnaissance du défaut sur boucle MSK1 | |
| Rupture < 3,6 mA; court-circuit > 21 mA | 0 |
| Rupture 1 à 4 mA; court-circuit 20 à 23 mA | 1 |
| 6. Mode de signalisation du défaut sur MSK1 | |
| Comportement linéaire | 0 |
| Signal de sortie croissant >> | 1 |
| Signal de sortie décroissant << | 2 |
| 7. Sens d'action des contacts du circuit de sortie AF en cas de défaut sur boucle MSK1 | |
| Sans relais | 0 |
| Relais alimenté | 1 |
| Relais non alimenté | 2 |
| 8. Sollicitations climatiques | |
| Sollicitations climatiques standard | 0 |
| Sollicitations climatiques accrues | 1 |
MSK = Boucle de mesure et d'alimentation auxiliaire du convertisseur en technique 2 fils.
4.Description breve
L'alimentation SINEAX B 811 est essentiellement prévue pour alimenter en énergie auxiliaire un convertisseur en technique 2 fils et pour retransmettre son signal de sortie, tout en faisant une séparation galvanique.
Comme fonction additionnelle, la source SINEAX B811 a comme possibilité la conversion du signal de sortie (4...20 mA) du convertisseur de mesure en technique 2 fils en un signal 0...5 mA ou en 1...5 V.
Certaines versions du SINEAX B811 permettent la communication FSK (Frequency Shift Keying). Elles permettent de dialoguer, avec le convertisseur de mesure en technique 2 fils «intelligent», par la communication FSK, soit en protocole HART (Highway Addressable Remote Transducer) ou soit en tout autre protocole spécifique usuel.
Les versions avec boucle de mesure et alimentation en mode de protection en sécurité intrinsique [EEx ia] IIC complètent cette gamme d'appareils. Elles permettent d'alimenter un convertisseur de mesure en technique 2 fils, monté dans une enceinte dangereuse avec risques d'explosion.
La boucle de mesure et d'alimentation auxiliaire peut être surveillée contre la rupture ou le court-circuit. En cas de défaut, le contact du relais de sortie AF bascule et la diode luminescente rouge s'allume. Par ailleurs, les sorties A1 et A12 peuvent être configurées par le commutateur DIP afin d'obtenir une sortie linéaire, croissante ou décroissante.
Conforme à toutes les exigences formulées dans la directive (89/336/CEE). Porte le sigle CE pour la compatibilité electromagnétique.
5. Caracteristiques techniques
Boucle de mesure et d'alimentation auxiliaire (MSK)
Entrée I_F : 4...20 mA CC
Tension d'alimentation U_S (pour I_E = 20 mA ):
| 24 V ± 7% | Version standard non-Ex, sans communication |
| 24 V ± 7% | Version standard non-Ex, avec transmission de la communication |
| >16,9 V Version | sion en sécurité intrinsèque Ex, sans communication |
| >16,4 V Version | sion en sécurité intrinsèque Ex, avec transmission de la communication |
Limitation du courant: Electronique
Pour I
> 30 ~mA , la tension U_s tombe en 1 ~s ÷ 0 ~V , par la suite U_s reprendra automatiquement sa valeur correcte
Résistance de ligne max.
admissible: La résistance max. admissible
de ligne RLtg entre le convertisseur de mesure en technique 2 fils et la source d'alimentation est fonction de la differencetension U - U_
$$ R _ {L t g} \max . = \frac {U _ {S} - U _ {M}}{2 0 m A} $$
U_s = Tension aux bornes de la source pour alimenter le convertisseur de mesure en technique 2 fils
U_M = Tension min. d'alim. en énergie aux. du convertisseur de mesure en technique 2 fils pour qu'il puisse fonctionner
Sortie demesure
Sortie A1 et A12
(voir paragraphe «10. Raccordements électriques»)
Sorties A1 et A12 soit en tension continue contrainte UA soit en courant continu contraint IA .
A1 et A12 ne sont pas isolées galvaniquement entre elles, la même valeur de mesure se retrouve sur les deux sorties.
Etendues normalisées U_A : 0...5, 1...5, 0...10 ou 2...10 V
Etendues non-normalisées: 0...>5 à 0...15 V respectivement en zéro flottant
$$
(1 \dots 5) \dot {a} 3 \dots 1 5 V $$
Courant de court-circuit: ≤ 40mA
Ondulation résiduelle: < 1% p.p., CC ... 10 kHz
Courant continu I_A
Etendues normalisées I_A : 0...20 mA ou 4...20 mA configurable par pontets
Etendues
non-normalises: 0...1 à 0...<20 mA
resp. en zéro flottant
0,2...1 a < (4...20) mA
Tension à vide: Env. -7...+22 V
Tension de charge I_A1 : 15 V imperméable à la communication
10 V (15 V) perméable à la communication*
*Lors du raccordement sur la sortie secondaire A12 d'un élément portable de communication, la tension de charge max. admissible de la boucle de sortie A1 est réduite à 10 V au lieu de 15 V. Une communication digitale impose d'avoir sur la sortie A1 au min. 250Ω. Pour cette raison, nous avons incorpore de façon interne, dans le circuit de la sortie A1, une résistance de 250 Ω. Si la résistance de charge sur la sortie A1 est déjà supérieure à 250 Ω, cette résistance peut être court-circuitée par un pontet. Dans ce cas de figure, on retrouvera sur la sortie A1, les 15 V au lieu des 10 V de tension de charge maximum admissible.
Résistance ext. max. I_A1 : R_ext max. [kΩ] = 15 V (10 V) / I_AN [mA] I_AN = Valeur finale du courant de sortie
Tension de charge I_A12 : <0,3 V (indicateur local)
Résistance ext. max. I_A12 : R_ext max. [kΩ] = 0,3VI_AN[mA]
Ondulation résiduelle: < 1% p.p., CC ... 10 kHz
Temps de réponse
(CEI 770): Env. 200 ms
Fonction de transfert: Lineaire
Tableau 1: Tensions nominales et tolérances
| Tension nominale UN | Tolérance | Version des apparèils |
| 24 ... 60 V CC/CA | CC - 15 ... +33% | Standard |
| 85 ... 230 V1 CC/CA | CA ± 15% | (non-Ex) |
| 24 ... 60 V CC/CA | CC - 15 ... +33% | En sécurité |
| CA ± 15% | intrinsèque | |
| 85 ... 230 V CA ± 10% | ||
| 85 ... 110 V CC - 15 | ... +10% | [EEx ia] IIC |
Pour une alimentation auxiliaire >125V il faut éoperator le circuit d'alimentation d'un fusible externe.
Consommation:Env.2,5 W resp. ≤ 3 VA
Communication
La transmission de la communication est bidirectionnelle afin de permettre, d'une part la modification de la programmation du convertisseur de mesure «intelligent» en technique 2 fils et d'autre part, entre autres, l'interrogation des valeurs mesurées par ce convertisseur. La communication est en technique FSK, soit en HART, soit en tout autre protocole spécifique usuel.
Domaine de fréquence: 500 Hz ... 35 kHz
Surveillance de la boucle de mesure (MSK)
Seuil de fonctionnement: - Pour la rupture de la ligne courant d'entrée < 3,6mA ou a fixer en usine entre 1 à 4 mA
- Pour le court-circuit de la ligne courant d'entrée
21mA ou a fixer en usine entre 20 à 23 mA
Mode de signalisation
Comportement de A1 et A12:
- Lineaire
pour la rupture
0 mA (en 4...20 mA)
-5mA(en0...20mA)
pour le court-circuit
sortieenv.26mA
- Croissante
sorie env. 115% de la valeur finale, p.ex. 23 mA pour sortie 0/4...20 mA ou 11,5 V pour sortie 0/2...10 V
- Decroissante
(uniquement en zéro flottant)
sortie env. 10% de la valeur finale, p.ex. 2 mA pour sortie 4...20 mA ou 1 V pour sortie 2...10 V
Visualisation: Diode luminescente rouge Sortie AF: 1 relais avec 1 inverseur libre de potentiel (voir tableau 2)
Tableau 2: Executions des sorties
| Symbole | Matériaux | Puisance de commutation |
| Alliage d'argent plaqué or | CA: ≤ 2 A / 250 V (500 VA)CC: ≤ 1 A / 0,1...250 V (30 W) |
Homologation des relais UL, CSA, TUV, ASE
Sens d'action: Configuration par
commutateur
- Relais en cas de défaut
«alimenté» ou
non alimenté
Precision (selon analogue avec DIN/CEI 770)
Precision de base: Limité d'erreur ≤ ± 0,2%
Erreurs types de linéarité et de reproductibilité comprises
Ambiance extérieure
Mise en service: -10 a + 55 °C
Temp. de fonctionnement: -25 à + 55 °C,
Ex-20a+55°C
Temp. de stockage: -40 a + 70 °C
Humidité relative
en moyenne annuelle: ≤ 75% classe clim. standard ≤ 95% classe clim. accrue
Altitude: 2000 m max.
Vibration (CEI 68 T2/6): 2g / 5 150 5Hz 1 octave/min., 2 h
Choc (CEI 68 T2/27): 30g / 11ms
Utilisation interieure!
6. Illustration des éléments fonctionnels

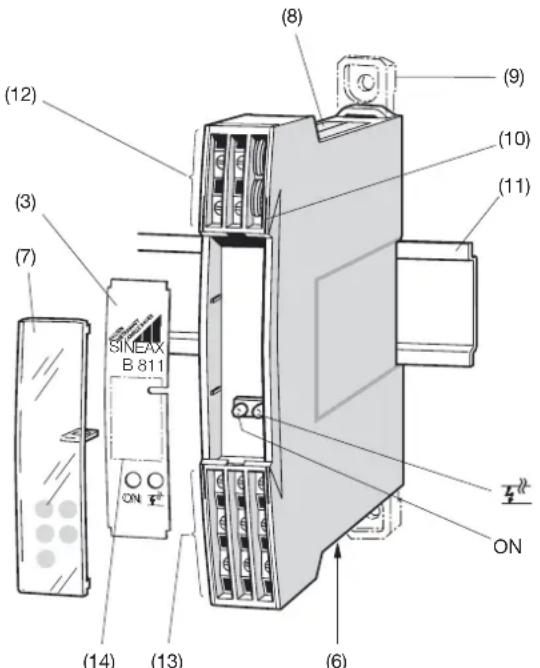

La figure 2 présente les parties les plus importantes de l'alimentation qui sont décrites ci-après et qui concernent le montage, les raccordements électriques et les autres détails mentionnés dans leprésent mode d'emploi.
Fig. 2
(3) Plaquette frontale (12) Bornes de connexion
(6) Plaque signalétique (13) Bornes de connexion
(characteristiques de (14) Espace pour annotations
fonctionnement) ON Diode
(7) Capot transparent
(8) Plaquette signalétique
(characteristiques de base) Diode luminescente rouge
(9) Languettes de fixation
(10) Fentes pour accrocher l'étrier (pour ouvrir l'appareil)
(11) Rail «a chapeau» 35×15 mm ou 35×7,5 (EN 50 022)
7. Changement de la plaquette frontale

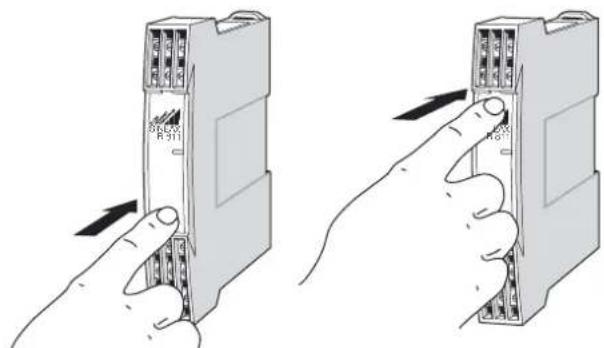

Faire une légère pression sur le capot transparent (Fig. 3 à gauche), jusqu'à ce qu'il se libéré en haut. La plaquette signalétique est interchangeable et sert à des annotations diverses.
Après mise en place de la plaquette, remettre le capot transparent en le glissant d'abord dans la gorge inférieure et l'encliqueter définitivement par une pression du doigt (Fig. 3 à droite).
Fig. 3. A gauche: Enlever le capot transparent
A droite: Remetre en place le capot transparent.
8. Ouvrir et fermer l'appareil
Fig. 4

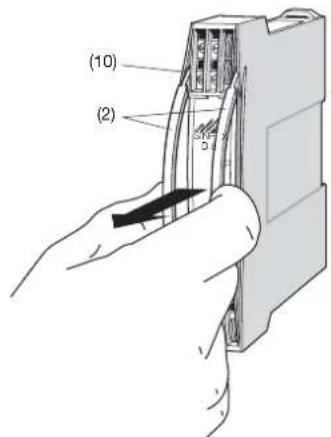

Introduire l'étrier (2) dans les fentes (10) et l'encliqueter. Ensuite,sterol du boitier la partie frontale avec le circuit principal.
Pour remonter, glisser la partie frontale avec le circuit principal dans le boîtier jusqu'à ce que les cliquets en forme de queue d'accroche crochant ensemble.
9. Fixation
Les SINEAX B 811 peuvent être au besoin montés sur des rails « à chapeau » ou directement sur une paroi ou sur un tableau.
Il faut faire attention que les valeurs limites de la température de fonctionnement ne soient pas dépassées:
-
25 et + 55 °C pour appareils standard
-
20 et + 55 °C pour apparériel en exécution Ex!
9.1 Montage sur rail «à chapeau»

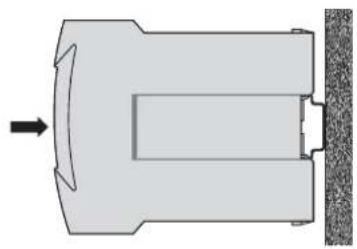

Encliqueter le boitier sur le rail «a chapeau» (EN 50 022) (voir Fig. 5).
Fig. 5. Montage sur rail « à chapeau » 35 ×15 ou 35×7,5 mm.
9.2 Montage sur paroi
Tirer en dehors les languettes de fixation (1) en,enfantant en même temps le bouton de verrouillage (4) (voir Fig. 6 à gauche). Pour rentrer si nécessaire les languettes de fixation, il faut enforcer le bouton de verrouillage (5) et en même temps glisser les languettes de fixation (1) dans la base du boîtier (voir Fig. 6 à droite).

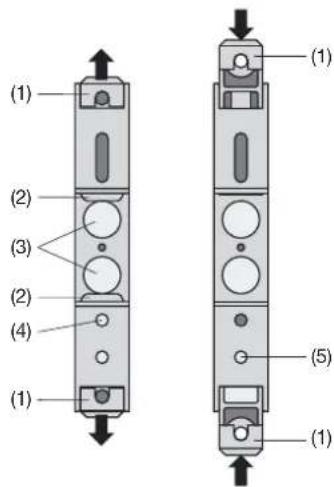

Fig. 6. Fond de l'appareil.
(1) Languettes de fixation
(2) Cliques de retenue
(3) Tampons en caoutchouc
(4) Verrouillage pour languettes rentrées
(5) Verrouillage pour languettes extraites
Fixer le boitier à l'aide de 2 vis 4 mm ∅ sur la paroi ou sur le tableau de montage. Perçer des trous selon le plan de perçage (Fig. 7).

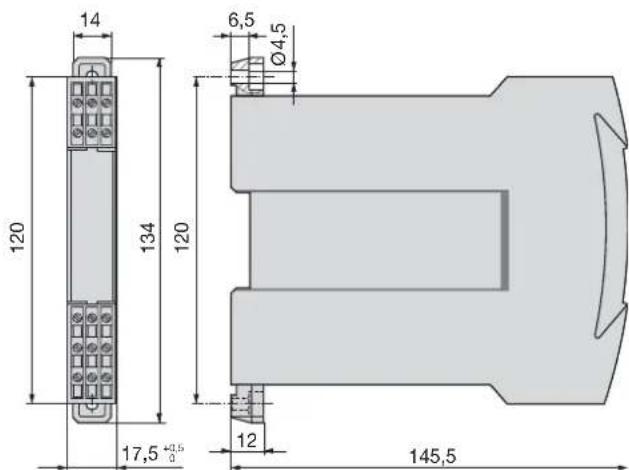

Fig. 7. Plan de perçage.

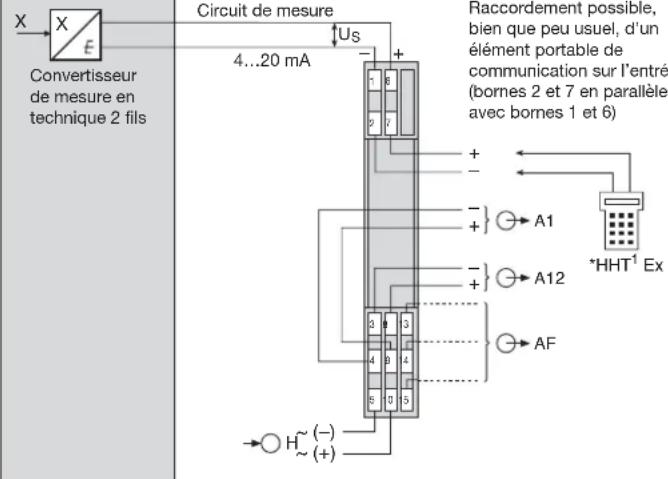

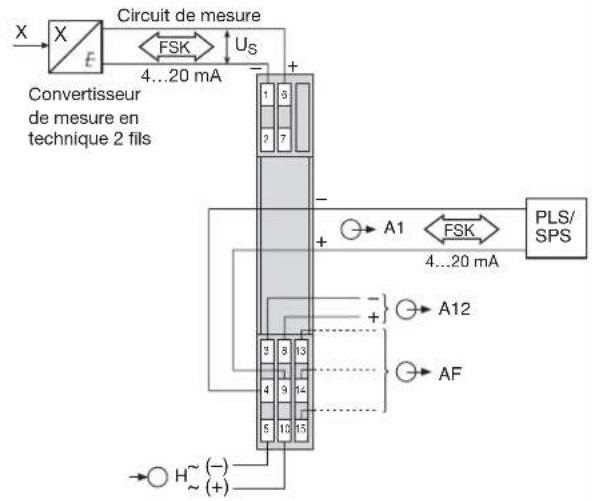

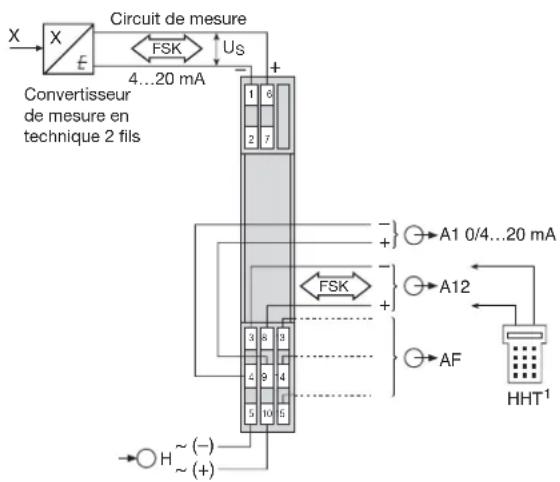

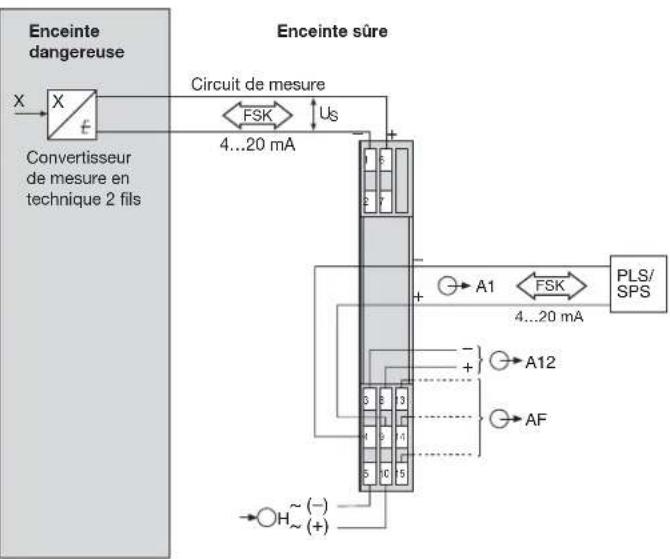

10. Raccordements electriques

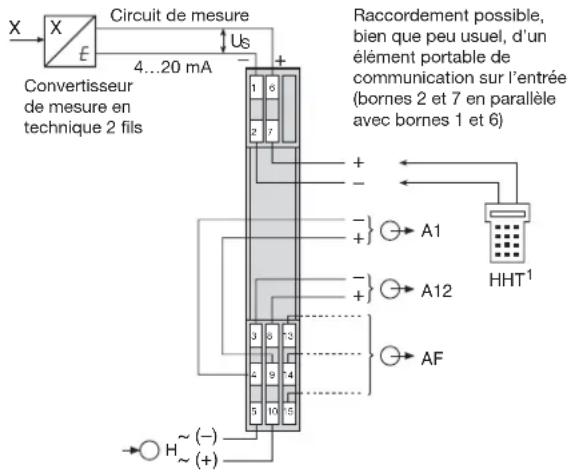

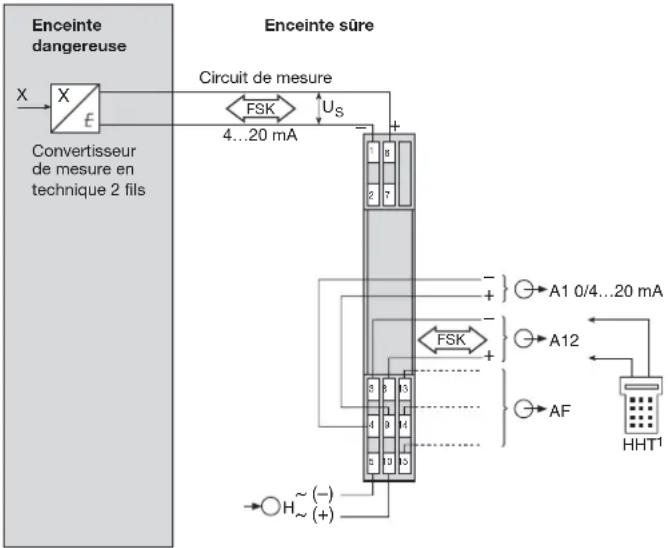

Les lignes electriques sont raccordée à l'aide de bornes à vis aisément accessibles et logées dans la partie frontale (voir Fig. 8 à 13). Elles sont prévues pour des sections de fils de max. 2,5mm^2
Lors du raccordement des cables, se rassure imperativement que toutes les lignes soient hors tension!
Danger imminent de 230 V alimentation auxiliaire, 250 V sortie de contact!
Respecter les prescriptions nationales (p.ex. pour l'Allemagne, VDE 0100 «Prescriptions pour ériger des installations courant fort avec des tensions inférieures à 1000V ) pour l'installation et lechioix du matériel des conducteurs électriques!
Pour les apparèils en mode de protection [EEx ia] IIC il faut respecter les indications containues dans l'attestation de conformité, l'EN 60 079-14, ainsi que les prescriptions nationales pour la réalisation d'installations électriques dans des enceintes avec danger d'explosions.
Veuiller en plus, ...
... que les caractéristiques techniques qui mettent de résoudre le problème de mesure correspondant aux données mentionnées sur la plaquette signalétique du SINEAX B 811
（cuit de mesure, sortie A1, A12, AF et alimentation auxiliaire H!
... que les lignes des signaux d'entrée et des sorties de contact soient réalisées par des cables torsadés et disposées à une certaine distance des lignes courant fort!
Au reste, respecter les prescriptions nationales pour l'installation et lechioix du matériel des conducteurs électriques!

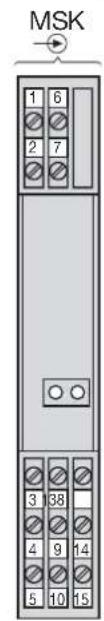

Face avant
Sans capot transparent
Avec capot transparent
Zone de repertege de la boucle MSK
ON
Diode luminescente verte etat de fonctionnement
Diode luminescente rouge, surveillance de la rupture et/ou court-circuit des lignes de la boucle de mesure et d'alimentation (Boucle MSK)
MSK
A1
HHT
A12
Relais
AF
H
Relais alimenté: a-c Relais non alimenté: b-c
MSK = Boucle de mesure et d'alimentation du convertisseur en technique 2 fils (disposition des bornes suivant type, voir Figs. 8 à 13)
A1 = Sortie de mesure
A12 = Sortie secondaire pour indicateur local avec chute de tension ≤ 300 mV ou pour élément portable de communication
AF = Sortie par contact inverseur pour surveillance de defaut (rupture/court-circuit) sur boucle MSK Détails voir Fig. «Relais»
10.1 Raccordement des lignes MSK, sorties et alimentation auxiliaire
Enceinte sUre
Fig.8.SINEAX type 811-1..0 ...., circuit de mesure et sortie non en sécurité intrinsique, tension d'alimentation U_s 24 V CC, sans communication.
dangereuse
* Tenir compte des remarques indiquées sur le certificat d'homologation pour la sécurité intrinsique.
Fig. 9. SINEAX type 811-1..0 ...., circuit de mesure en sécurité intrinsique, tension d'alimentation Us 16,9 V CC, sans communication.
Enceinte sure
Fig.10.SINEAX type 811-1..1 .... circuit de mesure et sortie non en sécurité intrinsique tension d'alimentation Us 24V CC, ave transmission de la communication. Element portable de communication branch sur A12.
Fig.11.SINEAX type 811-1..1 .... circuit de mesure en sécurité intrinsique, tension d'alimentation U_s 16,4 V CC, ave transmission de la communication. Element portable de communication branch sur A12.
Enceinte sure
Fig.12.SINEAX type 811-1..2 .... circuit de mesure et sortie non en sécurité intrinsique, tension d'alimentation U_s 24 V CC, avec transmission de la communication. Automate programmable raccordé sur sortie A1.
Fig.13.SINEAX type 811-1..2 .... circuit de mesure en sécurité intrinsique, tension d'alimentation Us 16,4 V CC, ave transmission de la communication. Automate programmable raccordé sur sortie A1.
10.2 Raccordement de I'elément portable de communication HHT à la sortie A12
Dans la version FSK avec transmission de communication, la source d'alimentation SINEAX B 811 peut faire passer en plus du signal analogique et de l'alimentation auxiliaire un signal numérique en modulation de fréquence. L'élement portable de communication HHT doit être raccordé à la sortie A12 comme indiqued dans les Fig. 10 ou 11.
Lors du raccordement de l'objet portable de communication à la sortie A12, la tension de charge à la sortie A1 est réduite à 10 V. Pour le fonctionnement de la communication numérique, la sortie A1 doit être chargée de 250 Ω au minimum. Pour cette raison, une résistance de 250 Ω est d'office incorporee. Toutefois, si la charge du circuit de sortie A1 dépasse déjà les 250 Ω, un pontet permet de supprimer la résistance de base incorporee (voir rubrique «11.2 Raccordement de communication»). Dans ce cas, la sortie A1 peut être chargée de la tension de charge totale de 15 V à la place de des 10 V. Respecter en plus les instructions de raccordement du système de communication.
Pour cette variante, A12 n'est plus disponible comme 2ème sortie de mesure. Le raccordement d'un apparéil de mesure de courant à la sortie A12 n'est pas autorisé.
10.3 Raccordement de communication à la sortie A1
Suivant la variante de la source d'alimentation, raccorder l'ordinateur ou l'automate programmable selon les Fig. 12 ou 13.
Le circuit de communication doit composer une charge minimale de 250 Ω. Respecter en plus les instructions de raccordement du système de communication.
10.4 Possibilité de raccordement d'un élément de communication HHT à une source d'alimentation sans circuit de communication SINEAX B 811
Dans cette version, la source d'alimentation comporte les bornes 2 et 7 qui sont galvaniquement liées aux bornes 1 et 6. Suivant la version de la source d'alimentation raccorder l'objet de communication selon les Fig. 8 ou 9.
Pour les alimentations SINEAX 811-1...0..., avec circuit d'alimentation et de mesure à sécurité intrinsique, respecter scrupuleusement les instructions de l'attestation de conformite de I'élement HHT. En plus, il faut respecter les instructions de raccordement du système de communication.
10.5 Raccordement des lignes de l'alimentation auxiliaire
Les lignes de l'alimentation auxiliaire doivent être raccordées aux bornes 5 () et 10 (±) .
Si I'on désire pouvoir interrompre l'alimentation auxiliaire du SINEAX B 811, il faut intercaler un interrupteur bipolaire dans le circuit d'alimentation.
Avertissement: Pour une alimentation auxiliaire >125V CC, il faut equipier le circuit d'alimentation d'un fusible externe.
11. Configuration
Pour la configuration du SINEAX B 811, il faut ouvrir l'appareil (voir rubrique «8. Ouvrir et fermer l'appareil»).
11.1 Commutation de sorties A1 / A12 pour des signaux 0...20 mA ou 4...20 mA
Par la position des pointets J 202 et J 203 (Fig. 14), la sortie est commutable de 0 20mA à 4 20mA ou vice versa.
| Sorties A1 / A12 | Pos. des pointets J 202 J 203 | |
| 4 ... 20 mA 1 1 | ||
| 0 ... 20 mA 3 3 | ||
11.2 Raccordement de la communication
Raccorder le circuit de communication aux sorties A1 ou A12 (Fig. 10 à 13). Les signaux de communication entre l'élément HHT et le convertisseur de mesure programmable passent en bidirectionnel par le SINEAX B811.
Lors du raccordement à la sortie A12, la résistance de 250 Ω incorporee dans la source d'alimentation peut etre activee ou desactivee (Fig. 14).
| Raccordement de la communication sur: | Pos. des pointets | |
| J 204 J | 205 | |
| Sortie secondaire A12* | ||
| Résistance interne de 250 Ω active, la charge sur la sortie A1 doit être réduite de 250 Ω variable pour sortie A1 en 0/4 ... 20 mA Tension de charge sur A1: 10 V | 1 | 1 |
| Sortie secondaire A12* | ||
| Résistance interne de 250 Ω court-circuitée, la charge sur la sortie A1 ne doit pas être réduite valable uniquement pour sortie A1 en 4 ... 20 mA Tension de charge sur A1: 15 V | 1 | 3 |
| Sortie A1 | ||
| valable uniquement pour sortie A1 en 4 ... 20 mA | 3 | 3 |
| Tension de charge sur A1: 15 V | ||
*Voir également chapitre «5. Caracteristiques techniques», paragraphe «Sortie de mesure»
11.3 Comportement des sorties en cas de défaut sur la boucle de mesure et d'alimentation auxiliaire
Le comportement des grandeurs de sortie A1 et A12 peut êtrecision par les bascules 1 et 2 du commutateur DIP (Fig. 14).
| Comportement des sorties A1 et A12 lors d'un court-circuit ou d'unerupture du circuit MSK | Commutateur DIP S 201 | |
| Commutateur 1 | Commutateur 2 | |
| Signal de sortie linéaire | ON OFF | |
| Signal de sortie croissantante | OFF OFF | |
| Signal de sortie décroissantante (seulément en zéro flottant) | OFF ON | |
| Défaut | Sortie linéaire | Sortie croissantante | Sortie décroissantante |
| Rupture | 0 mA(en sortie 4...20 mA)-5 mA(en sortie 0...20 mA) | Env. 115% de la valeur finale du signal de sortiep.ex. 23 mA pour sortie0/4...20 mA ou11,5 V pour sortie0/2...10 V | (uniqement pour zéro flottant)Env. 10% de la valeur finale du signal de sortiep.ex. 2 mA en sortie4...20 mA ou 1 Ven sortie2...10 V |
| Court-circuit | Env. 26 mA en sortie 0/4...20 mA |
11.4 Comportement de la sortie à contact AF en cas de dérangement dans le circuit de mesure et d'alimentation
Le comportement du relais d'alarme de dérangement peut êtrecision par les bascules 3 et 4 du commutateur DIP S 201 (Fig. 14).
| Sens d'action du relais de sortie AF en cas de début | Pos. du commutateur DIP S 201 | |
| Comm. 3 | Comm. 4 | |
| Relais alimenté | ON | OFF |
| Relais non alimenté | OFF | ON |

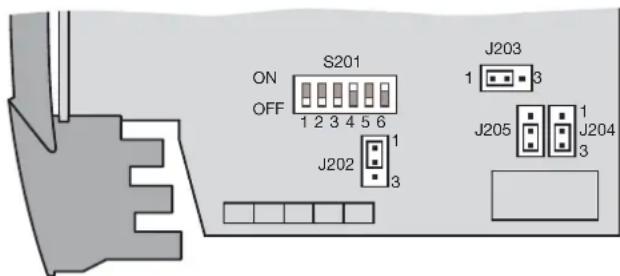

Fig. 14. Disposition du commutateur DIP S 201 et des pointets J 202 à J 205.
12. Mise en service
Lors de l'enclement de I'énergie auxiliaire du convertisseur de mesure, la source d'alimentation doit fournir pendant un court laps de temps un courant suffisamment ↑élevé, ici du fait que le SINEAX B811 nécessite un courant de démarrage I demarrage de ...
... I demarrage env. 250 pour la version avec le bloc d'alimentation auxiliaire 24 - 60 V CC/CA
ou
... I demarrage env. 100 mA pour la version avec le bloc d'alimentation auxiliaire 85 - 230 V CC/CA
En plus, lors de l'enclement, la DEL rouge peut s'allumer pour un court laps de temps (< 1 s). La DEL verte doit s'allumer tout de suite.
La signalisation d'un dérangement dans le circuit de mesure et d'alimentation est activée seulement avec une temporisation d'env. 2,5 s. Durant cette temporisation, la sortie de contact reste dans la position de repos!
13. Instructions pour le démontage
Démonter la source d'alimentation du rail support selon Fig. 15.
Fig. 15
14. Croquis d'encombrements
Fig. 16. SINEAX B 811 en boitier S17 encliquete sur rail symétrique (35 × 15 ~mm ou 35 × 7,5 ~mm , selon EN 50 022).
Fig. 17. SINEAX B 811 en boitier $17 avec languettes extraites pour montage sur paroi.
15. Certificat de conformité
EG-KONFORMITÄSERKLARUNG DECLARATION OF CONORMITY
