Type de produit	Aspirateur vertical sans sac
Marque	Vacmaster
Modèle	UC0501
Tension nominale	120 V AC
Fréquence nominale	60 Hz
Courant nominal	7,5 A
Types de filtres	Filtre en feutre, filtre primaire, pré-filtre, filtre en mousse
Accessoires inclus	Outil à usages multiples 3 en 1 (suceur plat, brosse à épousseter, brosse à meubles)
Fonctions principales	Aspiration verticale, mode avec accessoires, brosse à rouleau motorisée
Entretien régulier	Vidage du bac à poussière, nettoyage des filtres, remplacement de la courroie, nettoyage de la brosse à rouleau
Sécurité	Arrêt automatique en cas de surchauffe, protection contre l'électrocution (prise polarisée)
Garantie	1 an contre les défauts de matériau et de fabrication
Pièces de rechange	Filtre en feutre/primaire (571029102), filtre en mousse (571029103), courroie (571029105), brosse à rouleau (571029104), tuyau (571029101), outil 3 en 1 (571029106)
Utilisation prévue	Domestique uniquement

FOIRE AUX QUESTIONS - UC0501 Vacmaster

Que faire si mon aspirateur ne se met pas en marche ?

Vérifiez d'abord que la fiche est bien branchée dans la prise murale. Appuyez sur le bouton d'alimentation pour démarrer. Si cela ne fonctionne pas, le moteur pourrait être en surchauffe : débranchez et laissez refroidir 50 minutes. Si le problème persiste, contactez le service client au 1-866-384-8432.

Comment améliorer la puissance d'aspiration ?

Vérifiez que le bac à poussière n'est pas plein et videz-le si nécessaire. Nettoyez les filtres (filtre en feutre, filtre primaire, pré-filtre) à l'eau froide et laissez sécher 24 heures. Assurez-vous que le tuyau et les accessoires ne sont pas obstrués. Si l'aspiration reste faible, remplacez les filtres ou la courroie.

De la poussière s'échappe de l'aspirateur, pourquoi ?

Cela peut être dû à un bac à poussière mal installé ou à des filtres absents ou mal positionnés. Vérifiez que le bac est bien enclenché et que le filtre en feutre, le filtre primaire et le pré-filtre sont correctement en place et non endommagés. Remplacez les filtres si nécessaire.

La brosse à rouleau ne tourne pas ou dégage une odeur de brûlé, que faire ?

Éteignez et débranchez l'aspirateur. Vérifiez que la brosse à rouleau n'est pas bloquée par des débris (cheveux, ficelles). Nettoyez-la avec des ciseaux. Inspectez la courroie : si elle est usée ou cassée, remplacez-la. Assurez-vous que la courroie est correctement acheminée autour de l'arbre du moteur et de la brosse.

Comment nettoyer les filtres de mon aspirateur ?

Retirez le bac à poussière. Pour le filtre en feutre et le filtre primaire, tapotez-les pour enlever les débris, puis rincez à l'eau froide sans détergent. Essorez doucement et laissez sécher 24 heures. Pour le pré-filtre, tapotez-le au-dessus d'une poubelle et rincez si nécessaire. Le filtre en mousse se lave à l'eau froide, essorez à la main et laissez sécher 24 heures. Ne jamais utiliser de détergents ou de lave-vaisselle.

À quelle fréquence dois-je vider le bac à poussière ?

Pour des performances optimales, videz le bac à poussière après chaque utilisation. Appuyez sur la touche de dégagement pour retirer le bac, ouvrez le couvercle et renversez le contenu dans une poubelle. Secouez le bac pour dégager le pré-filtre avant de le remettre en place.

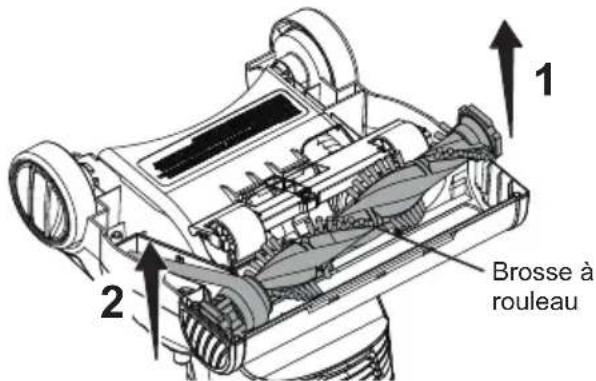

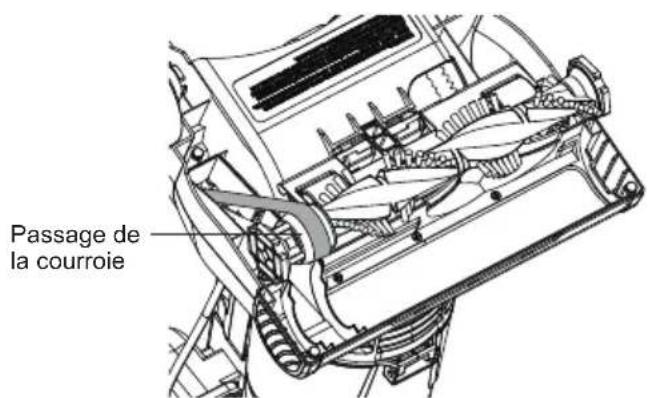

Comment remplacer la courroie de mon aspirateur ?

Débranchez l'aspirateur. Retournez l'appareil et retirez les six vis de la plaque inférieure avec un tournevis cruciforme. Soulevez la plaque, retirez la brosse à rouleau et la courroie usée. Placez la nouvelle courroie autour de l'arbre du moteur et dans le passage de la brosse. Réinstallez la brosse, la plaque inférieure et les vis. Ne serrez pas excessivement.

Comment utiliser les accessoires (outil 3 en 1) ?

Pour utiliser l'outil à usages multiples 3 en 1, libérez le tuyau du raccord inférieur et insérez-le dans le raccord supérieur. Détachez le tube, puis fixez l'outil choisi. Trois modes : suceur plat pour les espaces restreints, brosse à épousseter pour les rideaux, brosse à meubles pour les tissus. Après utilisation, remettez le tuyau en position verticale.

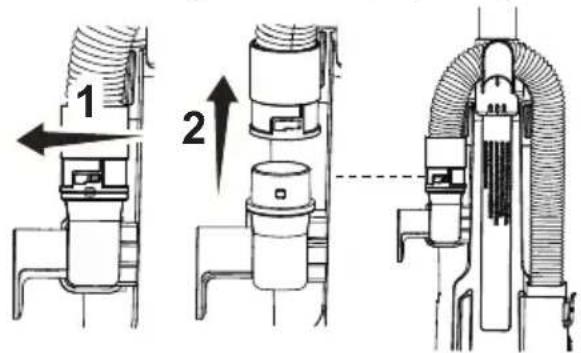

Comment déboucher le tuyau en cas d'obstruction ?

Si l'aspiration chute soudainement, vérifiez les obstructions. Retirez les extrémités du tuyau du corps principal et du raccord inférieur. Utilisez un objet long pour dégager le blocage. Vérifiez également le tuyau de raccordement en retirant une vis si nécessaire. Réinstallez le tuyau après nettoyage.

Que faire si l'aspirateur s'éteint tout seul ?

Cela peut être dû à un débranchement accidentel du cordon d'alimentation. Vérifiez que la fiche est bien enfoncée dans la prise et évitez de tirer sur le cordon. Si l'appareil surchauffe, débranchez-le et laissez-le refroidir 50 minutes. Si le problème persiste, le moteur peut être endommagé : contactez le service client au 1-866-384-8432.

MODE D'EMPLOI UC0501 Vacmaster

Model No / Référence de Modèle / N° de Modelo.

UC0501

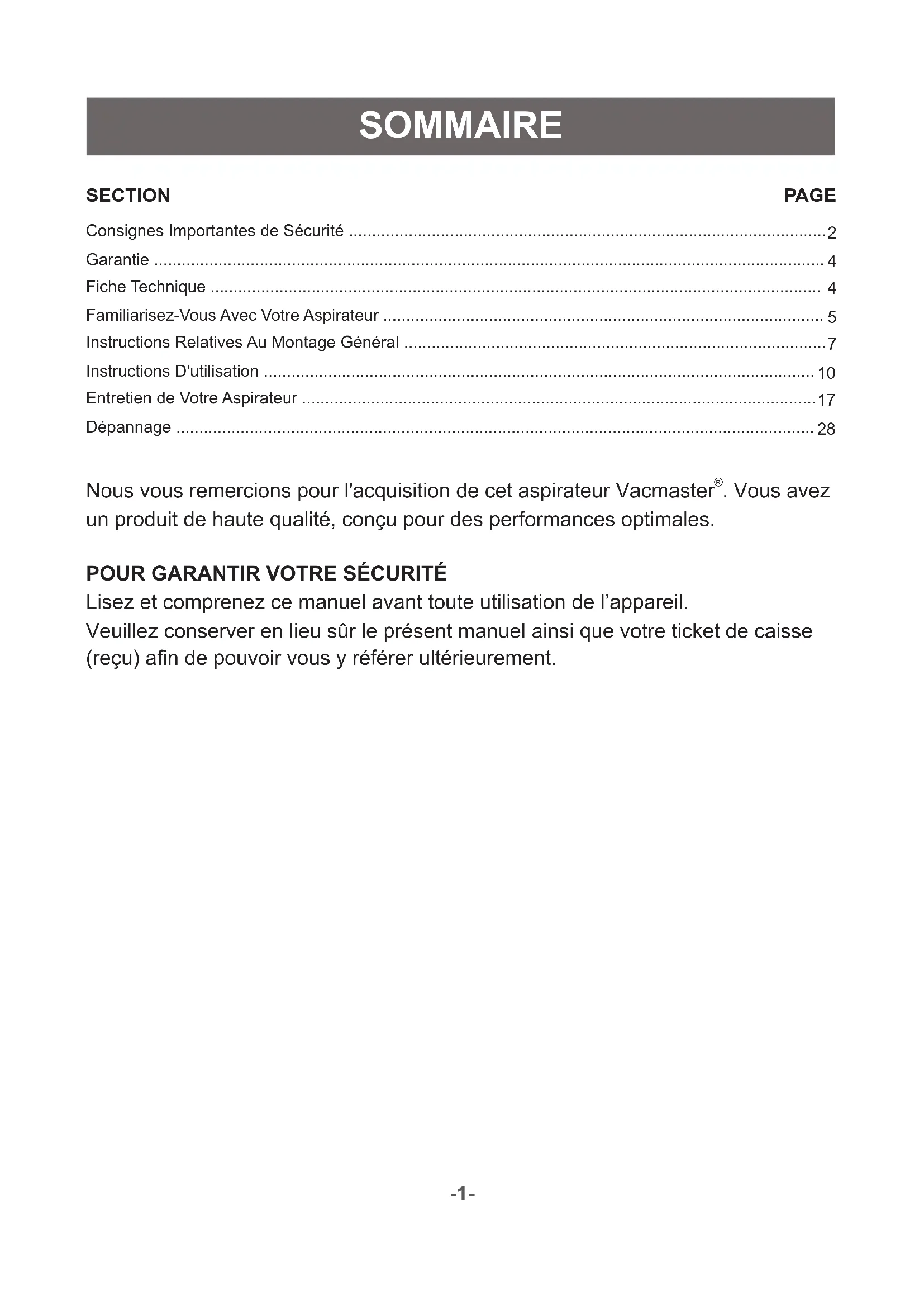

TABLE OF CONTENTS

SECTION

PAGE

1. Fermez le couvercle du bac à poussière jusqu'à ce que vous entendiez un clic.

Consignes Importantes de Sécurité ....2

Garantie 4

Fiche Technique 4

Familiarisez-Vous Avec Votre Aspirateur 5

Instructions Relatives Au Montage Général ....7

Instructions D'utilisation 10

Entretien de Votre Aspirateur ....17

Dépannage 28

Nous vous remercions pour l'acquisition de cet aspirateur Vacmaster®. Vous avez un produit de haute qualité, conçu pour des performances optimales.

POUR GARANTIR VOTRE SÉCURITÉ

Lisez et comprenez ce manuel avant toute utilisation de l'appareil.

Veuillez conserver en lieu sûr le présent manuel ainsi que votre ticket de caisse (reçu) afin de pouvoir vous y référer ultérieurement.

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être prises, notamment les suivantes :

VEILLEZ À LIRE TOUTES LES CONSIGNES AVANT TOUTE UTILISATION DU PRÉSENT ASPIRATEUR.

Le non-respect des avertissements et consignes ci-dessous peut entraîner des risques d'explosion, d'incendie et/ou de blessures graves.

AVERTISSEMENT - Afin de réduire tous risques d'incendie,

d'électrocution ou de blessures :

• Ne pas laisser l'aspirateur branché. Pensez à le débrancher de la prise lorsque vous ne l'utilisez pas ou avant de le réparer ou de l'entretenir.
• Ne pas utiliser l'appareil à l'extérieur ni sur des surfaces humides.
• Ne pas permettre que l'appareil soit utilisé comme un jouet. Soyez très attentif s'il est utilisé par des enfants ou si des enfants se trouvent à proximité.
• Utilisez cet appareil exclusivement conformément aux descriptions fournies dans le présent manuel d'utilisation. Utilisez exclusivement les accessoires recommandés par le fabricant.
• Ne pas utiliser l'appareil si le cordon ou la fiche est endommagé(e). En cas de dysfonctionnement, de chute, de détérioration, d'abandon à l'extérieur, ou de chute dans de l'eau, de l'aspirateur, appelez le service clientèle.
• Ne pas tirer ni porter l'appareil en utilisant le cordon. Ne pas utiliser celui-ci comme poignée ou pour fermer une porte et ne pas l'enrouler autour de bords coupants ou d'arêtes vives. Ne pas faire passer l'aspirateur sur le cordon. Maintenez le cordon à l'écart de toutes surfaces chaudes.
• Ne pas débrancher l'appareil en tirant sur le cordon. Pour débrancher le produit, saisissez la fiche, pas le cordon.
• Ne pas manipuler la fiche d'alimentation ou l'aspirateur avec des mains mouillées.
• N'introduire aucun objet dans les orifices de l'appareil. Ne pas utiliser l'appareil si un orifice est bouché. Faites en sorte que les orifices ne soient pas encombrés de poussières, peluches, cheveux ou de toute autre objet susceptible de gêner la circulation de l'air.
• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à l'écart des orifices et des pièces mobiles.

• Coupez toutes les commandes de l'appareil avant de le débrancher.

• Faites très attention lorsque vous nettoyez des escaliers.

• Ne pas utiliser l'appareil pour aspirer des liquides inflammables ou combustibles, notamment de l'essence, et ne pas l'utiliser dans des endroits où ces substances peuvent être présentes.
• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, telles que des cigarettes, des allumettes ou des cendres chaudes.
• Ne pas utiliser sans les filtres en place.

VEUILLEZ CONSERVER LES PRÉSENTES CONSIGNES

Conçu pour une utilisation domestique exclusivement

GARANTIE

PENDANT UN AN à compter de la date de vente, ce produit est garanti contre tout défaut de matériau ou de fabrication lorsqu'il est assemblé, utilisé et entretenu conformément aux instructions fournies.

MUNI D'UNE PREUVE DE VENTE, tout produit défectueux peut être retourné au revendeur aux fins de remplacement gratuit.

Pour connaître les détails de la couverture de la garantie et obtenir un remplacement gratuit, visitez la page Web : www.vacmaster.com ou appelez le 1-866-384-8432.

• Sont exclus de la garantie les filtres ou les courroies, qui sont des pièces à usage unique susceptibles de s'user durant la période de garantie des suites d'un usage normal.
• La présente garantie sera nulle et non avenue en cas d'utilisation éventuelle de ce produit à toutes autres fins que personnelles et privées.
• La présente garantie vous accorde des droits spécifiques légaux, mais vous pouvez également avoir d'autres droits qui varient selon les États.

FICHE TECHNIQUE

Aspirateur vertical sans sac

Modèle: UC0501

Tension nominale : 120V AC

Fréquence nominale : 60 hertz

Courant nominal : 7,5A

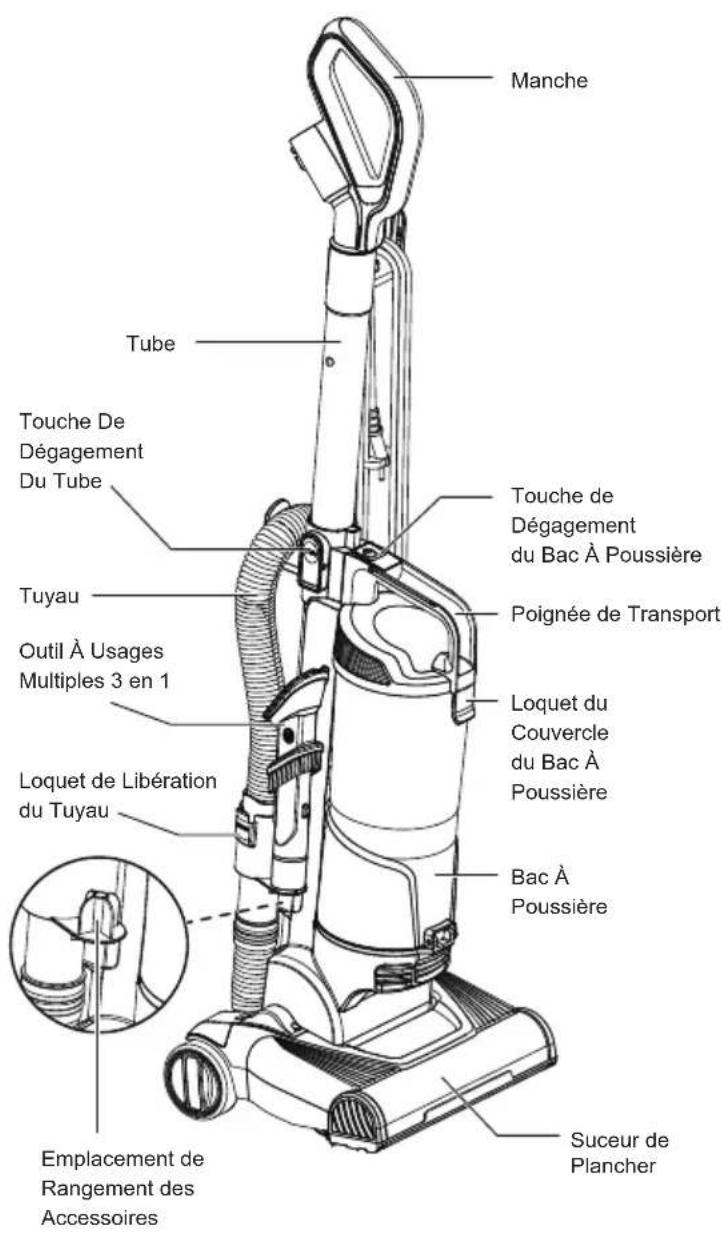

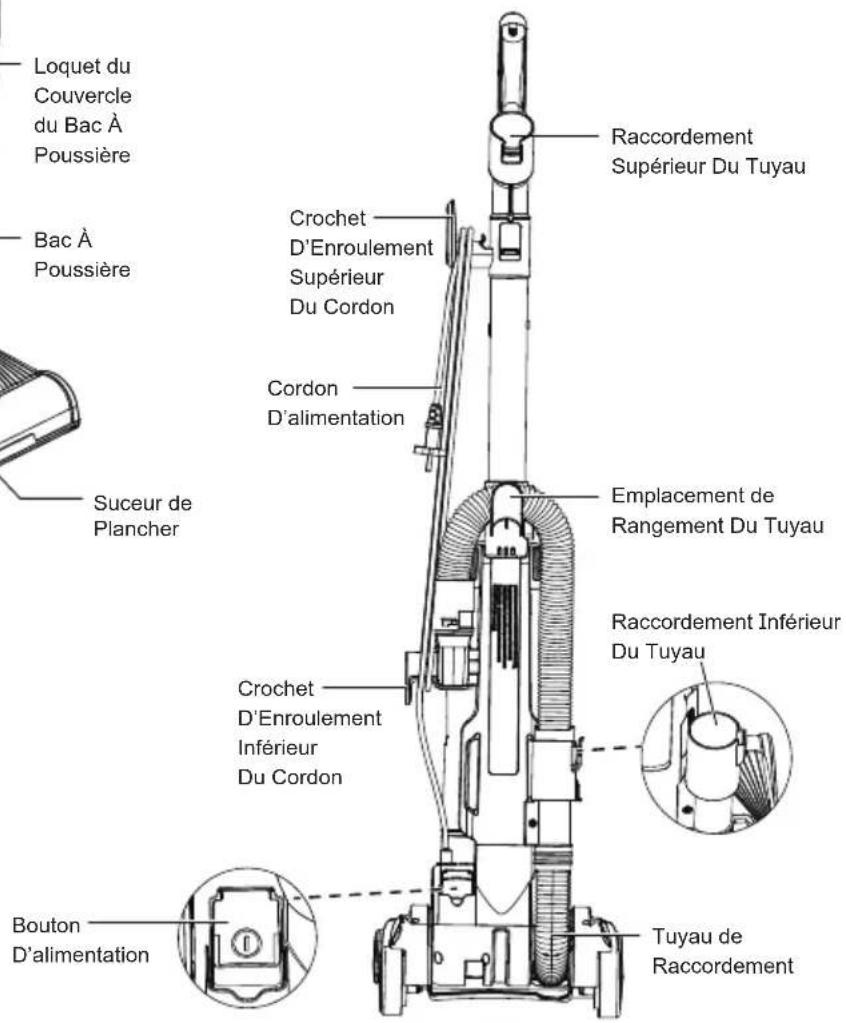

FAMILIARISEZ-VOUS AVEC VOTRE ASPIRATEUR

Manche Tube Touche de Dégagement Du Tube Tuyau Outil À Usages Multiples 3 en 1 Loquet de Libération du Tuyau Emplacement de Rangement des Accessoires Suceur de Plancher Touche de Dégagement du Bac À Poussière Poignée de Transport Loquet du Couvercle du Bac À Poussière Bac À Poussière

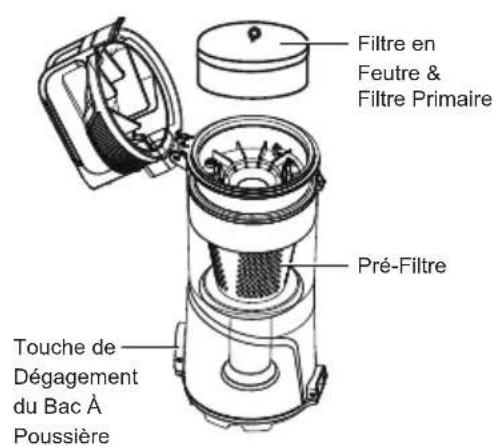

Filtre en Feutre & Filtre Primaire Pré-Filtre Touche de Dégagement du Bac À Poussière

Loquet du Couvercle du Bac À Poussière Bac À Poussière Crochet D'Enroulement Supérieur Du Cordon Cordon D'alimentation Suceur de Plancher Emplacement de Rangement Du Tuyau Crochet D'Enroulement Inférieur Du Cordon Raccordement Inférieur Du Tuyau Bouton D'alimentation Tuyau de Raccordement Raccordement Supérieur Du Tuyau

PIÈCES DE RECHANGE

Élément Pièce N°
Filtre en Feutre & Filtre Primaire 571	029102
Filtre en Mousse 571029103
Courroie 571029105
Brosse à Rouleau 571029104
Tuyau 571029101
Outil À Usages Multiples 3 en 1 571	029106

Achetez en ligne à www.vacmaster.com ou appelez le 1-866-384-8432.

1. Insérez le tube dans le corps principal jusqu'à ce que vous entendiez un « déclic ».

Tube

1. Installez le tuyau sur le corps principal. Alignez l'extrémité de verrouillage du tuyau avec le corps principal comme indiqué, et verrouillez l'extrémité du tuyau en le faisant tourner vers la gauche. Faites passer ensuite le tuyau par dessus l'emplacement de rangement du tuyau. Insérez l'autre extrémité du tuyau dans le raccordement inférieur du tuyau, ainsi qu'illustré, jusqu'à ce que vous entendiez un « déclic ».

1 2 3 4 Raccordement Inférieur Du Tuyau -7-

1. Insérez l'outil combiné sur le rangement des accessoires comme indiqué.

Outil À Usages Multiples 3 en 1

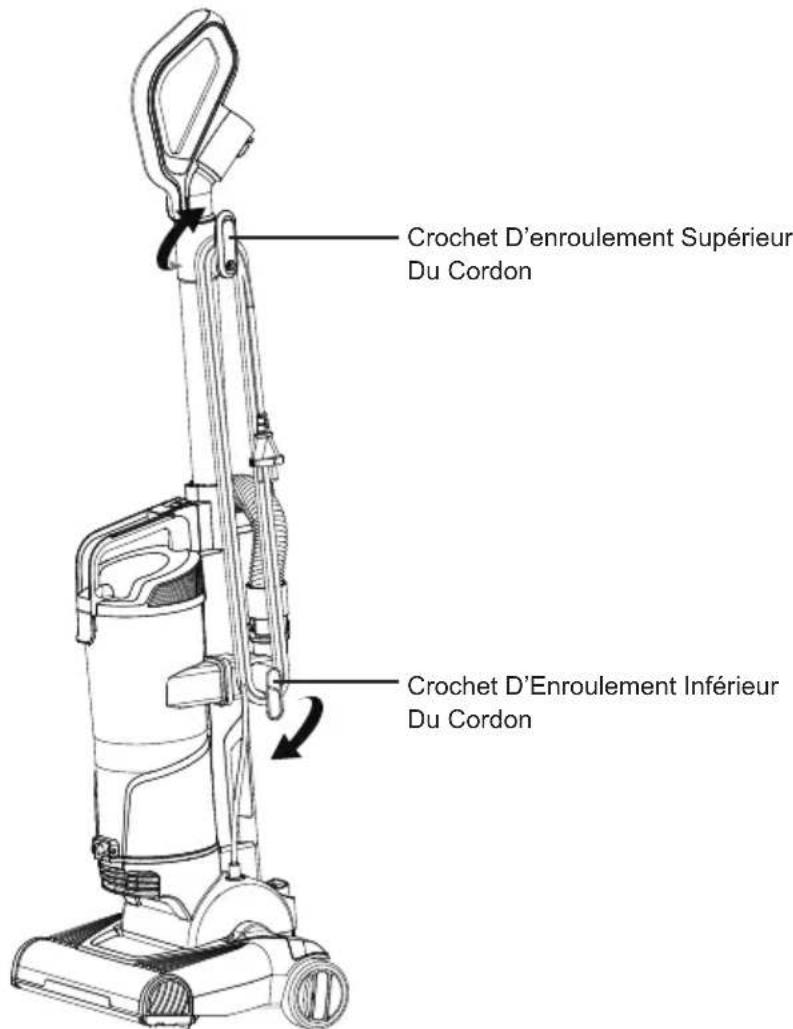

1. Assurez-vous que le crochet d'enroulement supérieur du cordon est positionné à la verticale, ainsi qu'illustré. Enroulez le cordon d'alimentation sans le serrer autour des crochets d'enroulement supérieur et inférieur du cordon.

Crochet D'enroulement Supérieur Du Cordon Crochet D'Enroulement Inférieur Du Cordon

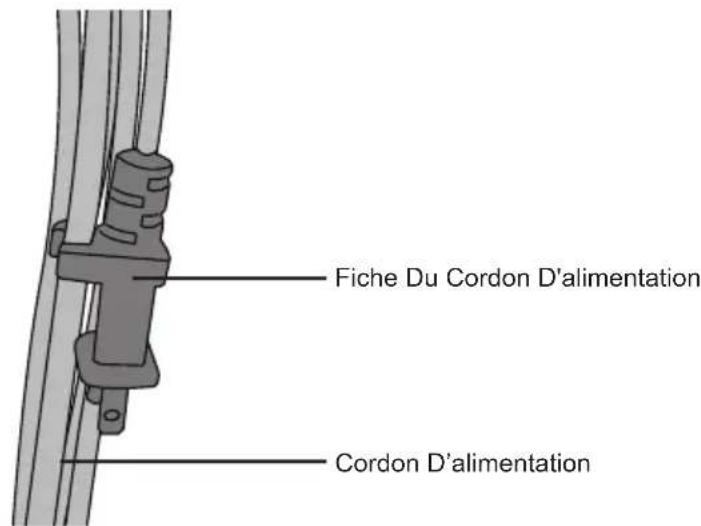

1. Verrouillez la fiche du cordon d'alimentation sur le cordon d'alimentation.

Fiche Du Cordon D'alimentation Cordon D'alimentation

AVERTISSEMENT

L'enroulement trop serré du cordon soumis à un stress excessif risque d'endommager celui-ci. Un cordon endommagé présente des risques d'électrocution et peut entraîner des blessures corporelles ou des dommages.

INSTRUCTIONS D'UTILISATION

Utilisation de Votre Aspirateur Vertical

REMARQUE : Assurez-vous que l'aspirateur est entièrement monté et que le bac à poussière est vide avant de l'utiliser. Ne pas utiliser l'aspirateur sans filtres en place.

1. Tournez le crochet d'enroulement supérieur du cordon vers un côté ou l'autre pour dégager le cordon d'alimentation.

1. Détachez la fiche du cordon d'alimentation du cordon d'alimentation.

2. Assurez-vous que le cordon d'alimentation est verrouillé dans l'encoche de verrouillage supérieure, ainsi qu'illustré. Cela permet de mieux gérer le cordon d'alimentation lors de l'utilisation de l'aspirateur.

Encoche Supérieure de Verrouillage

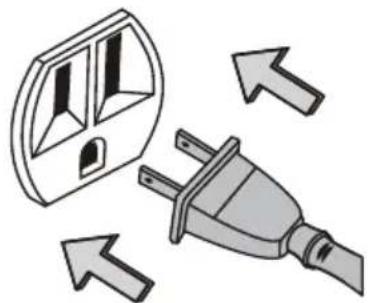

1. Branchez la fiche du cordon d'alimentation à une prise de courant située près du plancher.

Afin de réduire tous risques d'électrocution, cet appareil comporte une prise polarisée (une lame est plus large que l'autre). Il n'y a qu'une façon d'insérer la fiche dans une prise polarisée. Si la fiche ne s'insère pas entièrement dans la prise, inversez la fiche. Si elle ne s'insère toujours pas correctement, contactez un électricien qualifié afin qu'il installe une prise adaptée. Ne modifiez en aucun cas la fiche.

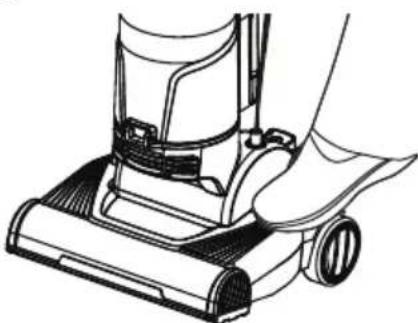

1. Dégagez le manche en plaçant le pied sur le suceur de plancher, puis tirez vers l'arrière pour changer la position du manche.

1. Appuyez du pied sur le bouton d'alimentation pour mettre sous tension l'aspirateur.

Bouton d'alimentation

1. Au terme de l'aspiration, appuyez à nouveau sur le bouton d'alimentation. Repositionnez le manche à la verticale en le poussant vers l'avant jusqu'à ce que le corps de l'aspirateur soit verrouillé en place. Débranchez le cordon d'alimentation de la prise de courant.

1. Pour ranger le cordon d'alimentation après toute utilisation, tournez le crochet supérieur d'enroulement du cordon pour le positionner à la verticale. Enroulez ensuite le cordon sans le serrer autour des crochets d'enroulement du cordon.

REMARQUE : Pour prolonger la durée de vie de la courroie de la brosse à rouleau, veillez à ce que la brosse à rouleau soit toujours exempte d'accumulation de fibres de moquette, de ficelles ou de poils ou cheveux. En cas d'enchevêtrement de la brosse à rouleau dans des ficelles ou des poils ou cheveux, cessez de l'utiliser, puis nettoyez-la immédiatement.

ATTENTION

Ne pas laisser l'aspirateur rester au même endroit pour quelque durée que ce soit lorsque la brosse à rouleau est en rotation. La moquette risque d'être endommagée.

ATTENTION

Pièces mobiles! Afin de réduire tout risque de blessures, NE PAS toucher la brosse à rouleau lorsque l'aspirateur est en marche. Tout contact avec la brosse à rouleau en rotation peut provoquer des blessures. Coupez l'alimentation électrique avant de procéder à l'entretien, à la réparation ou au nettoyage de l'aspirateur. Faites preuve de prudence lorsque vous utilisez l'aspirateur en présence d'enfants.

Utilisation de Votre Aspirateur Avec Ses Accessoire

REMARQUE : Le rouleau-brosse continue à tourner lorsque l'aspirateur est utilisé avec des accessoires. NE PAS placer l'aspirateur sur le tapis très épais afin d'éviter d'endommager le tapis.

1. Positionnez l'aspirateur verrouillé à la verticale.

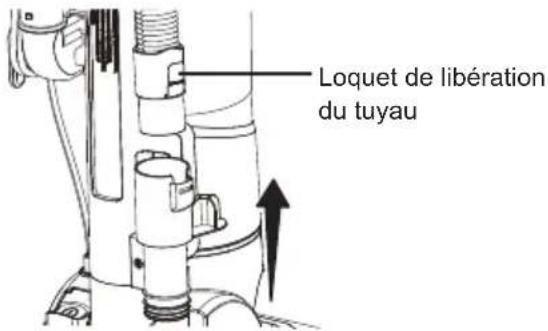

2. Appuyez sur le loquet de libération du tuyau et libérez l'extrémité inférieure du tuyau du raccord inférieur.

2 Loquet De Libération Du Tuyau

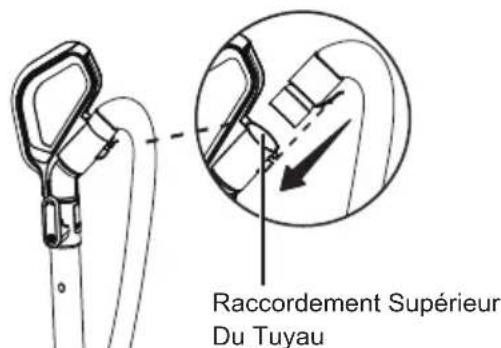

1. Insérez l'extrémité du tuyau dans le raccordement supérieur du tuyau, ainsi qu'illustré, jusqu'à ce que vous entendiez un « déclic ».

Raccordement Supérieur Du Tuyau

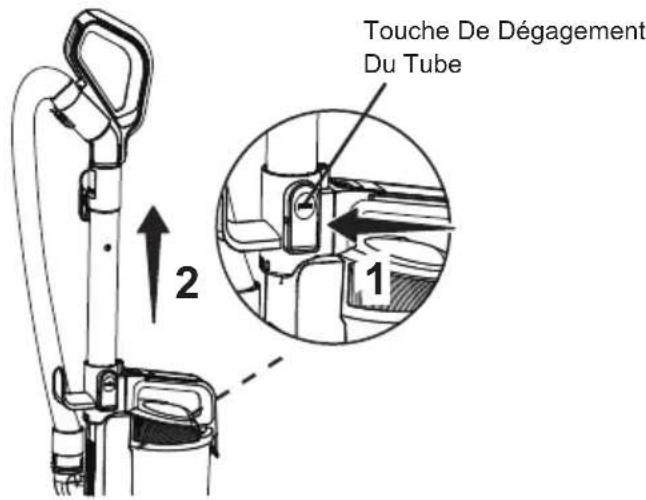

1. Appuyez sur la touche de dégagement du tube, puis soulevez le tube.

Touche De Dégagement Du Tube 1 2

1. Choisissez l'accessoire souhaité, puis insérez-le dans le tube.

Outil À Usages Multiples 3 en 1

REMARQUE : Vous pouvez également utiliser votre aspirateur en insérant l'outil combiné directement dans le tuyau.

Outil À Usages Multiples 3 en 1

1. Branchez la fiche du cordon d'alimentation à une prise de courant située près du plancher.

1. Appuyez du pied sur le bouton d'alimentation pour mettre sous tension l'aspirateur.
2. Au terme de l'aspiration, appuyez à nouveau sur le bouton d'alimentation, puis débranchez le cordon d'alimentation de la prise de courant.

IMPORTANT : Ne pas oublier de réinsérer l'extrémité du tuyau dans le raccordement inférieur du tuyau avant d'utiliser l'aspirateur en mode Vertical.

ATTENTION

Lorsque vous utilisez des accessoires, veillez à ne pas trop tirer sur le tuyau pour éviter de faire basculer l'aspirateur.

ATTENTION

NE PAS tirer l'aspirateur par le tuyau dans la pièce. Cela risque d'entraîner des dommages matériels ou blessures corporelles.

Accessoires

Outil À Usages Multiples 3 en 1

L'outil à usages multiples 3 en 1 peut être fixé à l'extrémité du tube et du tuyau.

Utilisez l'outil à usages multiples 3 en 1 en mode Suceur plat pour effectuer le nettoyage dans les espaces restreints tels que les meubles, entre les coussins et

dans les escaliers.

Mettez l'outil à usages multiples en mode Brosse à épousseter en appuyant sur le bouton de dégagement et en faisant coulisser le côté Brosse à épousseter de la brosse jusqu'à l'extrémité de l'outil à usages multiples. Utilisez le mode Brosse à épousseter pour nettoyer les surfaces instables, notamment les rideaux.

Brosse À Épousseter

Bouton de Libération

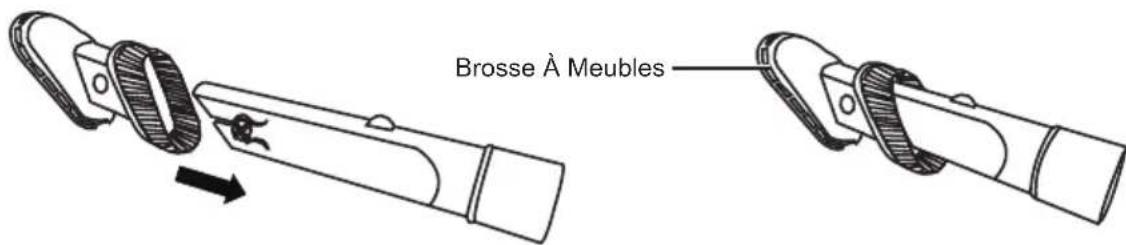

Appuyez sur le bouton de dégagement pour retirer l'outil brosse. Réglez l'outil à usages multiples en mode Brosse à meubles ainsi qu'illustré. Utilisez le mode Brosse à meubles pour nettoyer les surfaces en tissu, notamment les canapés en tissu.

Brosse À Meubles

Pour remettre l'outil à usages multiples en mode Suceur plat, appuyez sur le bouton de dégagement, puis faites glisser l'outil brosse vers la partie inférieure de l'outil à usages multiples.

REMARQUE : Toujours nettoyer les accessoires avant de les utiliser sur des tissus.

Rangement de l'aspirateur

1. Assurez-vous que le tuyau est verrouillé en place et que l'accessoire est rangé à bord.
2. Rassemblez le cordon, puis enroulez-le sans le serrer autour des crochets d'enroulement supérieur et inférieur du cordon. Verrouillez la fiche du cordon d'alimentation sur le cordon d'alimentation.
3. Rangez l'aspirateur dans un endroit sec, à l'intérieur, sur le plancher, avec le manche verrouillé à la verticale.

ENTRETIEN DE VOTRE ASPIRATEUR

ATTENTION

Pour réduire le risque d'électrocution, éteignez et débranchez le cordon d'alimentation avant d'effectuer tout entretien ou toute maintenance sur votre aspirateur.

REMARQUE : Utilisez un chiffon sec pour nettoyer l'extérieur de l'appareil. Ne laissez aucun liquide pénétrer dans l'appareil. Lavez les accessoires à l'eau tiède savonneuse, rincez-les, puis laissez-les sécher à l'air libre. Ne pas nettoyer au lave-vaisseller.

Vidange Du Bac À Poussière

REMARQUE : Pour obtenir des performances optimales, videz le bac à poussière après chaque utilisation. Ne jamais utiliser l'aspirateur sans que le bac à poussière et les filtres soient en place.

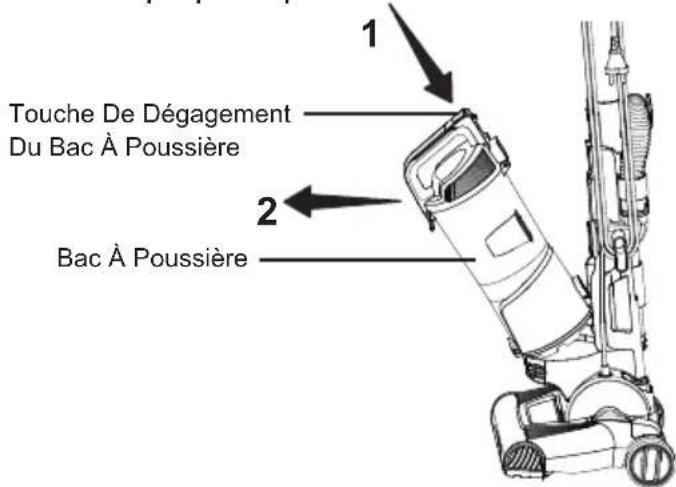

1. Appuyez sur la touche de dégagement du bac à poussière pour retirer le bac à poussière du corps principal.

1 Touche De Dégagement Du Bac À Poussière 2 Bac À Poussière

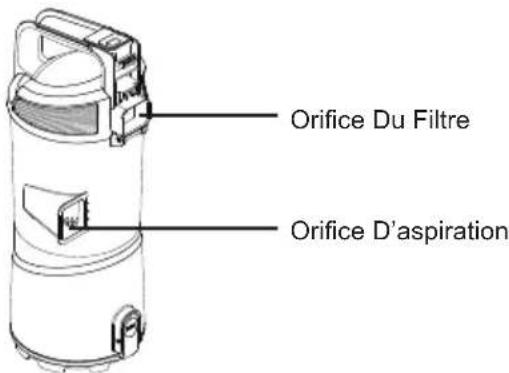

1. Enlevez toute obstruction qui pourrait se trouver dans la zone de l'orifice d'aspiration ou de l'orifice du filtre.

Orifice Du Filtre Orifice D'aspiration

1. Placez la zone du bac à poussière de l'aspirateur au-dessus d'une poubelle. Appuyez sur la touche de dégagement du bac à poussière pour ouvrir le couvercle du bac à poussière, puis renversez le contenu du bac dans la poubelle.

Touche De Dégagement Du Bac À Poussière

1. Secouez le bac à poussière pour dégager tous les débris susceptibles de s'accrocher au pré-filtre.

2. Réinstallez et insérez le bac à poussière dans les fentes situées dans la partie inférieure du corps principal, puis enfoncez le bac à poussière dans la fente verrouillée et faites-le cliquer en place.

Bac À Poussière 1 2

Nettoyage Du Filtre En Feutre Et Du Filtre Primaire

Le filtre en feutre et le filtre primaire sont fixés ensemble et situés à l'intérieur du couvercle du bac à poussière.

Il est recommandé de nettoyer le filtre en feutre et le filtre primaire à l'eau froide au moins une fois par mois. Vérifiez fréquemment le filtre en feutre et le filtre primaire et nettoyez-les lorsqu'ils sont sales.

1. Retirez le bac à poussière ainsi qu'illustré dans la section Vidange du bac à poussière.

2. Tenez le bac à poussière, tirez sur le loquet du couvercle du bac à poussière et ouvrez le couvercle.

Loquet du couvercle du bac à poussière

1. Retirez le filtre en feutre et le filtre primaire du bac à poussière à l'aide de la petite languette fixée sur le filtre.

Filtre en Feutre & Filtre Primaire

1. Utilisez une brosse douce pour enlever les débris du filtre en feutre et du filtre primaire, puis rincez à l'eau froide. NE PAS utiliser de détergents ou du savon. Rincez et essorez doucement les filtres. Mettez-les de côté et laissez-les sécher à l'air libre pendant 24 heures.

IMPORTANT : Les filtres doivent sécher complètement avant d'être réutilisés.

1. Replacez le filtre primaire et le filtre en feutre dans le bac à poussière.

Filtre en Feutre & Filtre Primaire

1. Fermez le couvercle du bac à poussière jusqu'à ce que vous entendiez un clic.

1. Réinstallez le bac à poussière dans le corps principal. Voir les instructions d'installation données dans la section Vidange Du Bac À Poussière.

Nettoyage Du Pré-Filtre

Le pré-filtre se trouve à l'intérieur du récupérateur de poussières. Vérifiez fréquemment le pré-filtre et nettoyez-le lorsqu'il est sale.

REMARQUE : Assurez-vous que le bac à poussière est exempt de débris avant de l'ouvrir.

1. Ouvrez le couvercle du bac à poussière et retirez le filtre en feutre et le filtre primaire comme indiqué dans la section Nettoyage Du Filtre En Feutre Et Du Filtre Primaire.

2. Soulevez le pré-filtre du bac à poussière en utilisant les deux languettes.

Languettes

1. Nettoyez les cheveux et autres débris enroulés autour du pré-filtre. Nettoyez le pré-filtre en le tapotant en douceur au-dessus d'une poubelle. Tapotez sur plusieurs côtés afin de garantir un nettoyage optimal.

1. Au besoin, rincez-le à l'eau froide uniquement. NE PAS utiliser de détergents ou du savon. Mettez le pré-filtre de côté et laissez-le sécher à l'air libre pendant 24 heures.

NE PAS laver le filtre au lave-vaisselle. NE PAS l'installer s'il est humide.

IMPORTANT : Les filtres doivent sécher complètement avant d'être réutilisés.

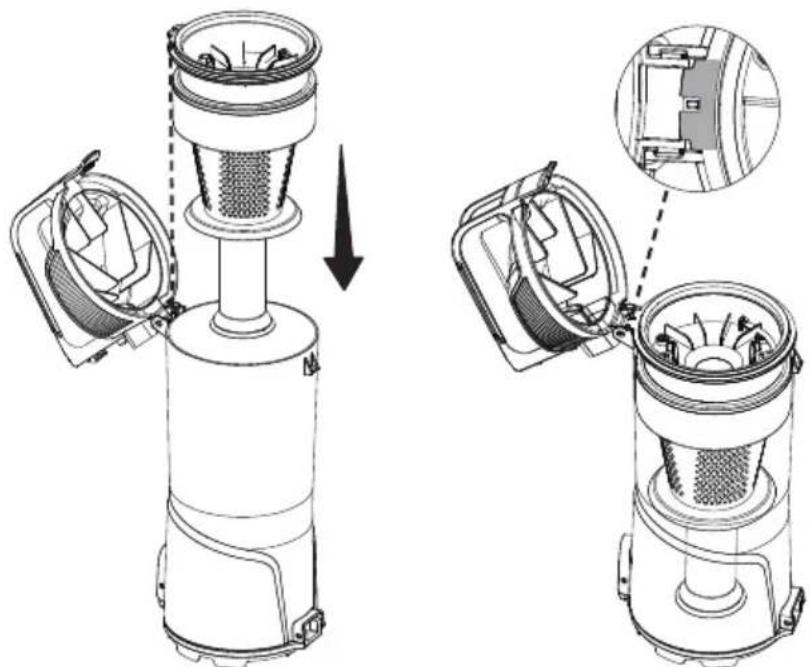

1. Réinstallez le pré-filtre dans le bac à poussière. Assurez-vous que le pré-filtre est mis en place comme indiqué.

1. Réinstallez le filtre primaire et le filtre en feutre. Voir les instructions d'installation dans la section Nettoyage Du Filtre en Feutre Et Du Filtre Primaire.

Nettoyage Du Filtre En Mousse

Il est recommandé de nettoyer le filtre en mousse à l'eau froide tous les trois mois.

REMARQUE : Lorsque le nettoyage du filtre en mousse ne permet plus de rétablir la puissance d'aspiration de l'aspirateur, ou si le filtre est usé ou cassé, remplacez le filtre.

Nettoyez et remplacez régulièrement le filtre pour que la puissance d'aspiration de l'aspirateur reste optimale.

1. Retirez le bac à poussière ainsi qu'illustré dans la section Vidange Du Bac À Poussière.

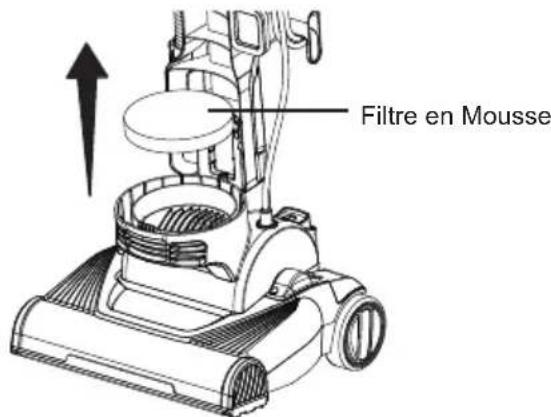

2. Retirez le filtre en mousse.

Filtre en Mousse

1. Lavez-le à l'eau froide uniquement. NE PAS utiliser de détergents ou du savon. Pressez-le à la main, puis laissez-le sécher à l'air libre. Laissez les filtres sécher 24 heures avant de les remettre dans l'aspirateur.

REMARQUE : NE FAITES PAS fonctionner l'appareil sans filtre en mousse installé. NE PAS laver le filtre au lave-vaisselle.

N'installez PAS le filtre en mousse s'il est humide.

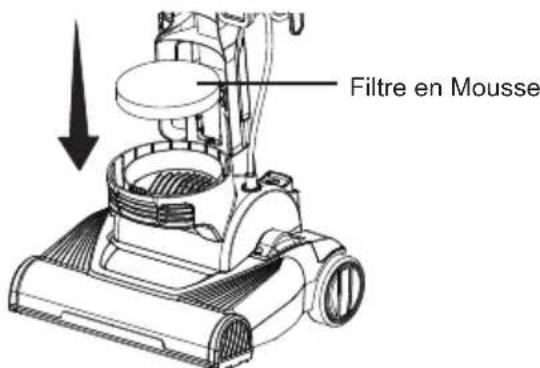

1. Replacez le filtre en mousse dans l'aspirateur.

Filtre en Mousse

1. Réinstallez le bac à poussière. Voir la section Vidange Du Bac À Poussière.

Remplacement de La Courroie

Remplacez la courroie chaque fois qu'une odeur de caoutchouc brûlé causée par un glissement excessif se fait sentir.

AVERTISSEMENT

Débranchez toujours le cordon d'alimentation de la prise électrique avant d'effectuer tous travaux d'entretien sur l'aspirateur.

1. Posez l'aspirateur sur le plancher, la partie inférieure orientée vers le haut et le suceur de plancher à plat.
2. Utilisez un tournevis cruciforme pour retirer les six vis de la plaque inférieure.

1. Retirez avec précaution la plaque inférieure de la buse de plancher. Assurez-vous de saisir seulement la section centrale à l'avant de la plaque inférieure, comme indiqué, pour éviter d'endommager la plaque inférieure.

Courroie Arbre du Moteur Plaque Inférieure

ATTENTION

L'arbre du moteur peut être chaud.

1. Retirez la brosse à rouleau en la soulevant avec précaution.

1 2 Brosse à rouleau

1. Retirez la courroie usée ou cassée.
2. Utilisez des ciseaux pour éliminer tous les poils ou cheveux emmêlés autour de la brosse à rouleau. Nettoyez tous les débris du suceur de plancher.
3. Passez la courroie neuve autour de l'arbre du moteur et du passage de la courroie sur la brosse à rouleau.

Passage de la courroie

Arbre Du Moteur Courroie Brosse À Rouleau

1. Réinstallez la brosse à rouleau dans le suceur de plancher en plaçant les embouts dans les fentes. Alignez en premier lieu l'embout du côté courroie de la brosse à rouleau sur la fente, puis insérez-le en place. Appuyez ensuite fermement sur l'embout du côté sans courroie dans la fente, ainsi qu'illustré ci-dessous. Faites tourner la brosse à rouleau pour vous assurer que la courroie est correctement installée.

REMARQUE : Assurez-vous que la courroie est convenablement centrée dans le passage de la courroie, ainsi qu'illustré.

1 2 Embout Embout ✓ × ×

1. Réinstallez la plaque inférieure en alignant en premier lieu les languettes situées sur le bord avant de la plaque inférieure sur les fentes du suceur, puis appuyez sur la plaque inférieure en position installée.

REMARQUE : Assurez-vous que le support de la petite roue est correctement fixé par la plaque inférieure et ne peut être soulevé.

Support de la petite roue

1. Réinstallez les six vis dans la plaque inférieure. Ne pas serrer les vis excessivement.

Nettoyage De La Brosse À Rouleau

AVERTISSEMENT

Débranchez toujours le cordon d'alimentation de la prise électrique avant d'effectuer tous travaux d'entretien sur l'aspirateur.

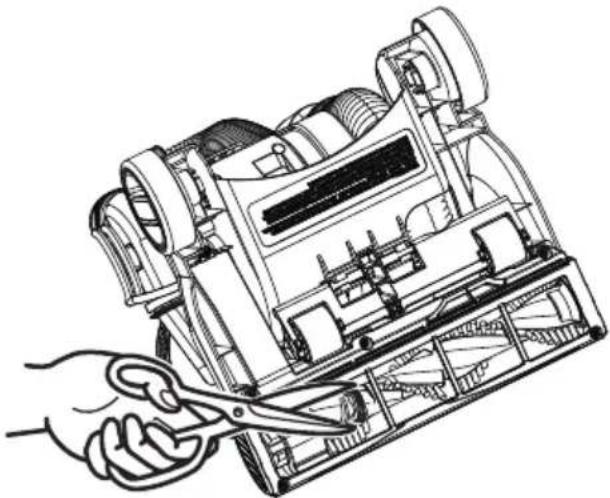

Pour que le nettoyage soit efficace, la brosse à rouleau doit être exempte d'accumulation de fibres de moquettes, de ficelles ou de poils ou cheveux. Lorsqu'il est sale, débranchez et éteignez l'aspirateur et vérifiez que le rouleau-brosse n'est pas encombré de fibres et de cheveux. Utilisez des ciseaux pour éliminer toute accumulation de fibres, de poils ou cheveux empêtrés autour de la brosse à rouleau. Nous vous recommandons de nettoyer régulièrement la brosse à rouleau afin d'obtenir des résultats optimaux.

Coupez l'alimentation électrique avant d'éliminer les obstructions. Le non-respect de cette disposition vous expose à des risques d'électrocution ou à des blessures corporelles.

Vérification de la présence d'obstructions dans le tuyau:

S'il y a un bruit anormal perceptible lors de l'utilisation de l'aspirateur ou si la puissance d'aspiration chute soudainement, il est nécessaire de vérifier la présence d'obstructions dans le tuyau.

Vérifiez fréquemment l'état du conduit d'air afin de vous assurer de l'absence de toutes obstructions.

1. Retirez les extrémités du tuyau du corps principal.

1. Retirez l'autre extrémité du tuyau et le raccord inférieur du tuyau en appuyant sur le loquet de libération du tuyau.

Loquet de libération du tuyau

1. Vérifiez et éliminez toutes les obstructions présentes dans le tuyau.
2. Réinstallez le tuyau sur l'aspirateur. Voir la section INSTRUCTIONS RELATIVES AU MONTAGE GÉNÉRAL (page 7).

Vérification de la présence d'obstructions dans le tuyau de raccordement:

1. Vérifiez la présence d'obstructions éventuelles dans le tuyau de raccordement, puis éliminez-en celles-ci, le cas échéant.
2. Si nécessaire, dégagez le tuyau de raccordement en retirant une vis à l'aide d'un tournevis cruciforme et vérifiez la présence d'obstructions éventuelles.

1. Réinstallez le tuyau de raccordement, puis fixez-le à l'aide de la vis. Ne pas serrer excessivement la vis.

DÉPANNAGE

Si vous rencontrez un ou plusieurs problèmes avec votre aspirateur, consultez le tableau ci-dessous pour trouver des solutions aux problèmes de performance mineurs.

AVERTISSEMENT

Coupez l'alimentation électrique avant d'effectuer l'entretien de l'aspirateur. Le non-respect de cette disposition vous expose à des risques d'électrocution ou à des blessures corporelles.

PROBLÈME CAUSE POSSIBLE SOLUTION
L'aspirateur ne se met pas en marche.	La fiche n'est pas branchée dans la prise murale.	Assurez-vous que la fiche du cordon d'alimentation est bien branchée dans la prise.
	Le bouton d'alimentation n'a pas été appuyé pour démarrer l'aspirateur.	Appuyez sur le bouton d'alimentation pour démarrer l'aspirateur.
	Le corps de l'aspirateur est surchauffé.	Débranchez le cordon d'alimentation, puis laissez refroidir l'aspirateur pendant 50 minutes.
	Le moteur est endommagé.	Veuillez composer le numéro 1-866-384-8432 pour obtenir de l'aide.
Mauvaise récupération des saletés.	Le tuyau ou les accessoires ne sont pas installés correctement.	Vérifiez l'état du tuyau et des accessoires afin de vous assurer qu'ils sont correctement installés et fermement enclenchés.
	Le bac à poussière n'est pas installé correctement.	Vérifiez l'état du bac à poussière afin de vous assurer qu'il est correctement installé et fermement enclenché.
	Bac à poussière plein ou obstrué.	Videz le bac à poussière.
	Le tuyau ou le tuyau de raccordement de l'aspirateur est bouché.Le filtre en feutre, le filtre primaire ou le pré-filtre doit être nettoyé.	Vérifiez la présence d'obstructions éventuelles dans le conduit d'air, puis éliminez-en toutes celles-ci, le cas échéant. Suivez les instructions données en page 26-27.Suivez les instructions de nettoyage du filtre données en page 18-21.
	Le filtre en feutre et le filtre primaire doivent être remplacés.	Achetez en ligne à www.vacmaster.com ou appelez le 1-866-384-8432.
	Le filtre en mousse doit être nettoyé ou remplacé.	Nettoyez ou remplacez le filtre en mousse. Suivez les instructions de nettoyage du filtre en mousse à la page 22.
	Le tuyau est usé.	Remplacez le tuyau. Achetez en ligne à www.vacmaster.com ou appelez le 1-866-384-8432.
	Le tuyau de raccordement est usé.	Veuillez composer le numéro : 1-866-384-8432 pour obtenir de l'aide.
	La brosse à rouleau est usée.	Veuillez composer le numéro 1-866-384-8432 pour obtenir de l'aide.
	La courroie est usée ou brisée.	Remplacez la courroie. Achetez en ligne à www.vacmaster.com ou appelez le 1-866-384-8432.
De la poussière s'échappe de l'aspirateur.	Le bac de poussière est mal installé.	Positionnez correctement le bac à poussière, puis enclenchez-le fermement en place.
	Le filtre en feutre et le filtre primaire sont absents ou mal installés.	Vérifiez que les filtres sont correctement installés. Suivez les instructions données en page 18-20.
	Le filtre en feutre ou le filtre primaire est endommagé et doit être remplacé.	Remplacez le filtre en feutre et le filtre primaire. Achetez en ligne à www.vacmaster.com ou appelez le 1-866-384-8432.
	Le pré-filtre est endommagé.Le filtre en mousse doit être nettoyé ou remplacé.	Veuillez composer le numéro 1-866-384-8432 pour obtenir de l'aide.Nettoyez ou remplacez le filtre en mousse. Suivez les instructions de nettoyage du filtre en mousse à la page 22.
La brosse à rouleau ne tourne pas ou dégage une odeur de brûlé.	La brosse à rouleau est bloquée.	Vérifiez s'il y a des débris sur la brosse à rouleau. Éliminez l'obstruction. Suivez les instructions données en page 26.
	La brosse à rouleau n'est pas installée correctement.	Retirez la brosse à rouleau, puis réinstallez-la. Suivez les instructions données en page 23-25.
	La courroie n'est pas acheminée correctement.	Vérifiez le passage de la courroie à la page 23-25.
	La courroie est usée ou brisée.	Remplacez la courroie cassée ou déformée. Achetez en ligne à www.vacmaster.com ou appelez le 1-866-384-8432.
Réduction du débit d'air avec les accessoires utilisés; le son change.	Le conduit d'air est bouché.	Vérifiez la présence d'obstructions éventuelles dans le conduit d'air, puis éliminez-en celles-ci et nettoyez le conduit d'air. Suivez les instructions données en page 26-27.
	Les accessoires utilisés peuvent réduire le débit d'air.	Vérifiez l'état des accessoires afin de détecter la présence de duvets, de peluches, de poils d'animaux familiers ou de tous autres débris.
L'aspirateur se met hors tension tout seul.	La fiche du cordon d'alimentation s'est détachée de la prise de courant lors de l'utilisation de l'aspirateur.	Réinsérez la fiche du cordon d'alimentation à fond dans la prise de courant. Évitez de tirer ou de traîner le cordon d'alimentation lorsque vous utilisez l'aspirateur.
	Le moteur est endommagé.	Veuillez composer le numéro 1-866-384-8432 pour obtenir de l'aide.
