UC0501 - Aspiradora Vacmaster - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora vertical sin bolsa
Marca	Vacmaster
Modelo	UC0501
Tensión nominal	120 V CA
Frecuencia nominal	60 Hz
Corriente nominal	7,5 A
Tipos de filtros	Filtro de fieltro, filtro primario, prefiltro, filtro de espuma
Accesorios incluidos	Herramienta multiusos 3 en 1 (boquilla plana, cepillo para polvo, cepillo para muebles)
Funciones principales	Aspiración vertical, modo con accesorios, cepillo giratorio motorizado
Mantenimiento regular	Vaciado del depósito de polvo, limpieza de filtros, reemplazo de la correa, limpieza del cepillo giratorio
Seguridad	Apagado automático por sobrecalentamiento, protección contra descargas eléctricas (enchufe polarizado)
Garantía	1 año contra defectos de material y fabricación
Piezas de repuesto	Filtro de fieltro/primario (571029102), filtro de espuma (571029103), correa (571029105), cepillo giratorio (571029104), manguera (571029101), herramienta 3 en 1 (571029106)
Uso previsto	Solo doméstico

Preguntas frecuentes - UC0501 Vacmaster

¿Qué hacer si mi aspiradora no se enciende?

Primero verifique que el enchufe esté bien conectado a la toma de corriente. Presione el botón de encendido para iniciar. Si no funciona, el motor podría estar sobrecalentado: desconecte y deje enfriar 50 minutos. Si el problema persiste, comuníquese con el servicio al cliente al 1-866-384-8432.

¿Cómo mejorar la potencia de aspiración?

Verifique que el depósito de polvo no esté lleno y vacíelo si es necesario. Limpie los filtros (filtro de fieltro, filtro primario, prefiltro) con agua fría y déjelos secar 24 horas. Asegúrese de que la manguera y los accesorios no estén obstruidos. Si la aspiración sigue siendo baja, reemplace los filtros o la correa.

¿Por qué sale polvo de la aspiradora?

Esto puede deberse a un depósito de polvo mal instalado o a filtros ausentes o mal colocados. Verifique que el depósito esté bien ajustado y que el filtro de fieltro, el filtro primario y el prefiltro estén correctamente colocados y no estén dañados. Reemplace los filtros si es necesario.

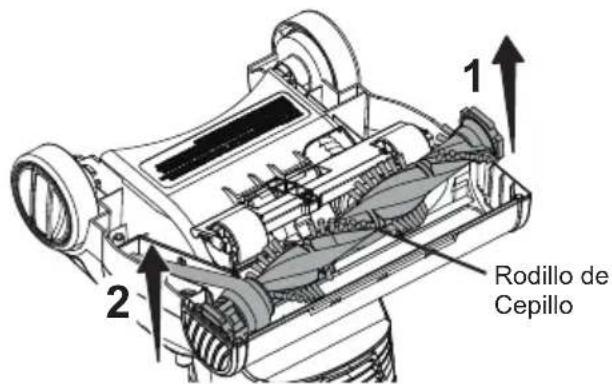

El cepillo giratorio no gira o huele a quemado, ¿qué hacer?

Apague y desconecte la aspiradora. Verifique que el cepillo giratorio no esté bloqueado por residuos (cabellos, cuerdas). Límpielo con tijeras. Inspeccione la correa: si está desgastada o rota, reemplácela. Asegúrese de que la correa esté correctamente colocada alrededor del eje del motor y del cepillo.

¿Cómo limpiar los filtros de mi aspiradora?

Retire el depósito de polvo. Para el filtro de fieltro y el filtro primario, golpéelos suavemente para eliminar los residuos, luego enjuáguelos con agua fría sin detergente. Escúrralos suavemente y déjelos secar 24 horas. Para el prefiltro, golpéelo sobre un bote de basura y enjuáguelo si es necesario. El filtro de espuma se lava con agua fría, escúrralo a mano y déjelo secar 24 horas. Nunca use detergentes ni lavavajillas.

¿Con qué frecuencia debo vaciar el depósito de polvo?

Para un rendimiento óptimo, vacíe el depósito de polvo después de cada uso. Presione el botón de liberación para quitar el depósito, abra la tapa y vierta el contenido en un bote de basura. Agite el depósito para liberar el prefiltro antes de volver a colocarlo.

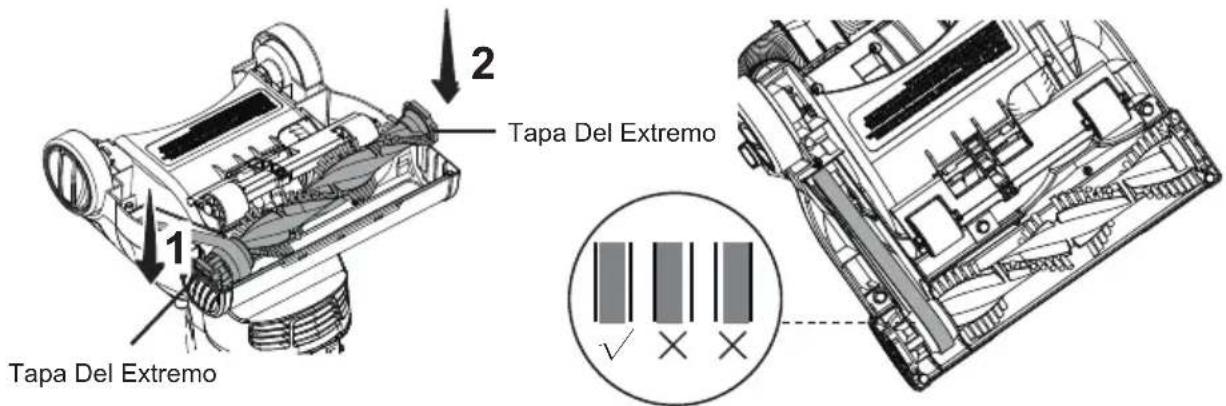

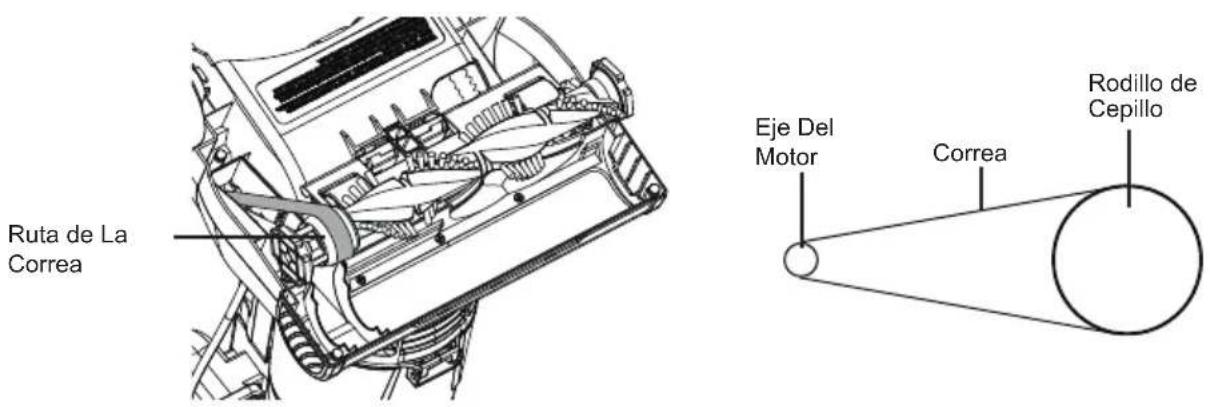

¿Cómo reemplazar la correa de mi aspiradora?

Desconecte la aspiradora. Voltee el aparato y retire los seis tornillos de la placa inferior con un destornillador de estrella. Levante la placa, retire el cepillo giratorio y la correa desgastada. Coloque la nueva correa alrededor del eje del motor y en el paso del cepillo. Vuelva a instalar el cepillo, la placa inferior y los tornillos. No apriete en exceso.

¿Cómo usar los accesorios (herramienta 3 en 1)?

Para usar la herramienta multiusos 3 en 1, libere la manguera del conector inferior e insértela en el conector superior. Desconecte el tubo, luego fije la herramienta elegida. Tres modos: boquilla plana para espacios estrechos, cepillo para polvo para cortinas, cepillo para muebles para telas. Después de usar, vuelva a colocar la manguera en posición vertical.

¿Cómo desatascar la manguera en caso de obstrucción?

Si la aspiración disminuye repentinamente, verifique las obstrucciones. Retire los extremos de la manguera del cuerpo principal y del conector inferior. Use un objeto largo para despejar el bloqueo. Verifique también la manguera de conexión retirando un tornillo si es necesario. Vuelva a instalar la manguera después de la limpieza.

¿Qué hacer si la aspiradora se apaga sola?

Esto puede deberse a una desconexión accidental del cable de alimentación. Verifique que el enchufe esté bien insertado en la toma y evite tirar del cable. Si el aparato se sobrecalienta, desconéctelo y déjelo enfriar 50 minutos. Si el problema persiste, el motor puede estar dañado: comuníquese con el servicio al cliente al 1-866-384-8432.

MANUAL DE USUARIO UC0501 Vacmaster

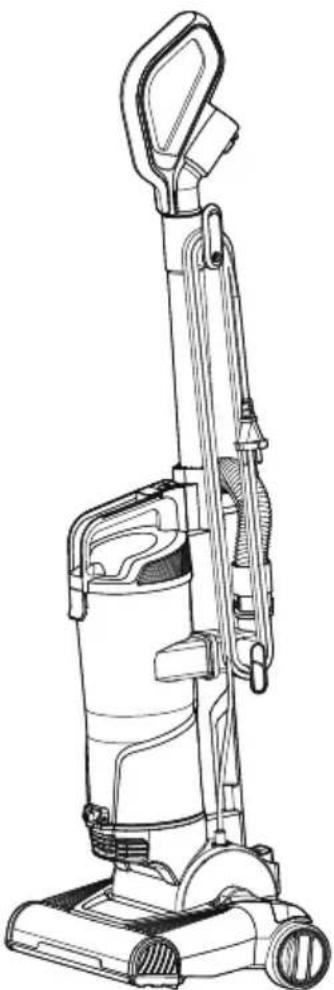

Manual de Uso Y Cuidado

Instrucciones de Seguridad Importantes .... 2

Garantía 4

Conozca Su Aspiradora .... 5

Instrucciones Generales de Ensamblaje 7

Instrucciones de Uso 10

Mantenimiento Para Su Aspiradora ....16

Resolución de Problemas 27

Gracias por comprar esta aspiradora Vacmaster ^® . Con esta aspiradora, estás obteniendo un producto de alta calidad diseñado para un rendimiento óptimo.

POR SU SEGURIDAD

Lea y comprenda este manual antes de usar el producto.

Guarde este manual y su boleta (recibo) de venta en un lugar seguro para usarlos como referencia a futuro.

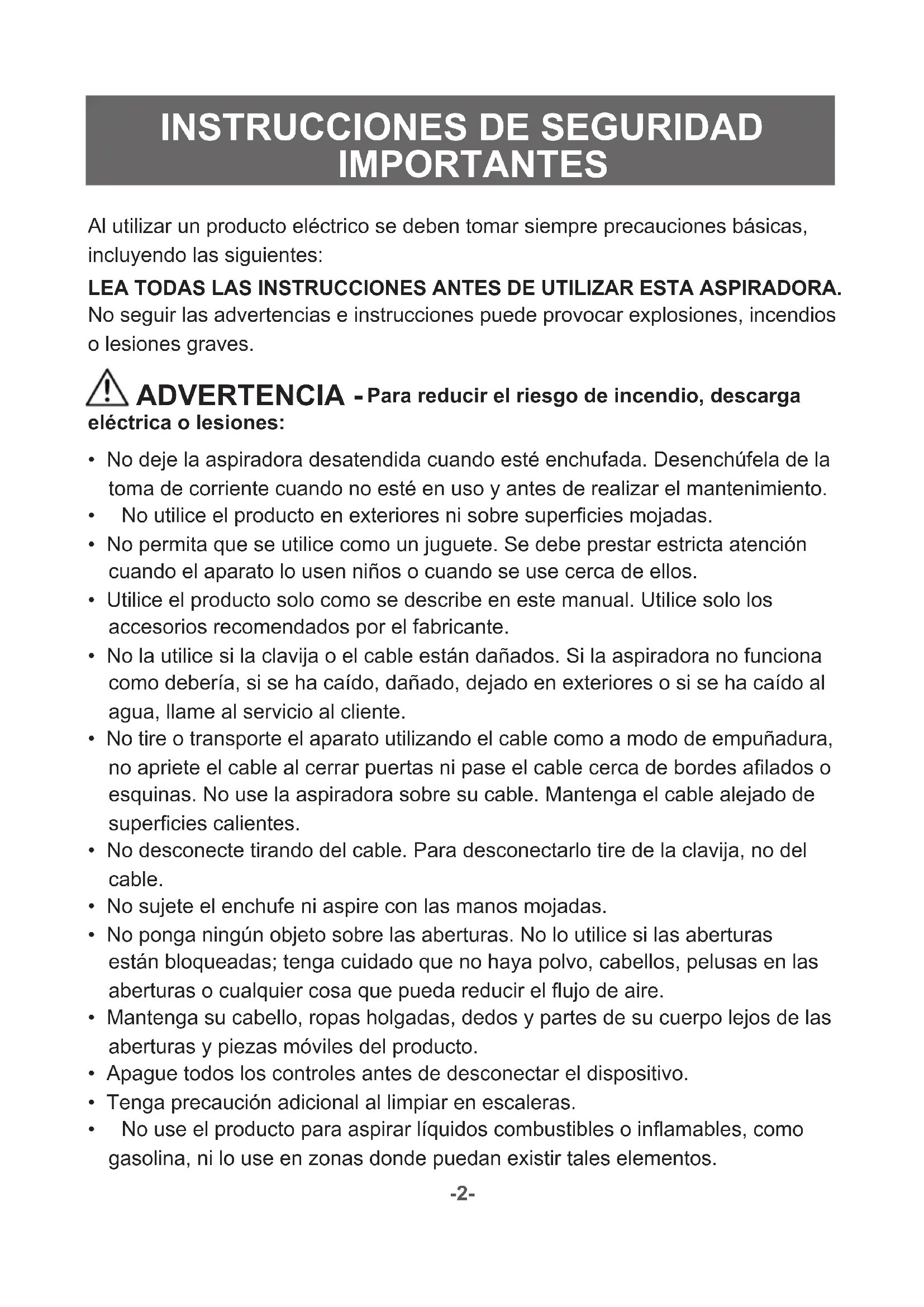

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar un producto eléctrico se deben tomar siempre precauciones básicas, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTA ASPIRADORA.

No seguir las advertencias e instrucciones puede provocar explosiones, incendios o lesiones graves.

ADVERTENCIA - Para reducir el riesgo de incendio, descarga

eléctrica o lesiones:

• No deje la aspiradora desatendida cuando esté enchufada. Desenchúfela de la toma de corriente cuando no esté en uso y antes de realizar el mantenimiento.
• No utilice el producto en exteriores ni sobre superficies mojadas.
• No permita que se utilice como un juguete. Se debe prestar estricta atención cuando el aparato lo usen niños o cuando se use cerca de ellos.
• Utilice el producto solo como se describe en este manual. Utilice solo los accesorios recomendados por el fabricante.
• No la utilice si la clavija o el cable están dañados. Si la aspiradora no funciona como debería, si se ha caído, dañado, dejado en exteriores o si se ha caído al agua, llame al servicio al cliente.
• No tire o transporte el aparato utilizando el cable como a modo de empuñadura, no apriete el cable al cerrar puertas ni pase el cable cerca de bordes afilados o esquinas. No use la aspiradora sobre su cable. Mantenga el cable alejado de superficies calientes.
• No desconecte tirando del cable. Para desconectarlo tire de la clavija, no del cable.
• No sujete el enchufe ni aspire con las manos mojadas.
• No ponga ningún objeto sobre las aberturas. No lo utilice si las aberturas están bloqueadas; tenga cuidado que no haya polvo, cabellos, pelusas en las aberturas o cualquier cosa que pueda reducir el flujo de aire.
• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de las aberturas y piezas móviles del producto.
• Apague todos los controles antes de desconectar el dispositivo.
• Tenga precaución adicional al limpiar en escaleras.

• No use el producto para aspirar líquidos combustibles o inflamables, como gasolina, ni lo use en zonas donde puedan existir tales elementos.

• No aspire elementos que estén en llamas o humeando, tales como cigarrillos, fósforos o cenizas calientes.
  • No usar sin los filtros instalados.

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico

GARANTÍA

DURANTE UN AÑO a contar de la fecha de venta, este producto está garantizado contra defectos en sus materiales o fabricación cuando se ensambla, opera y mantiene siguiendo todas las instrucciones proporcionadas.

Un producto defectuoso puede reemplazarse por uno nuevo, de manera gratuita, considerando que se presente una PRUEBA DE VENTA.

Para obtener detalles de la cobertura de la garantía para obtener un reemplazo gratuito, visite la página web : www.vacmaster.com o llame al 1-866-384-8432.

• Esta garantía no cubre los filtros ni correas, las cuales son piezas desechables que pueden desgastarse debido al uso normal dentro del periodo de garantía.
• Esta garantía queda nula si el producto llega a usarse para algún propósito que no sea el uso privado doméstico.
• Esta garantía le entrega derechos legales específicos que pueden variar según su estado (podría tener otros derechos adicionales).

DATOS TÉCNICOS

Aspiradora de pie sin bolsa

Modelo: UC0501

Tensión nominal: 120 V AC

Frecuencia nominal: 60 Hz

Corriente nominal: 7.5 A

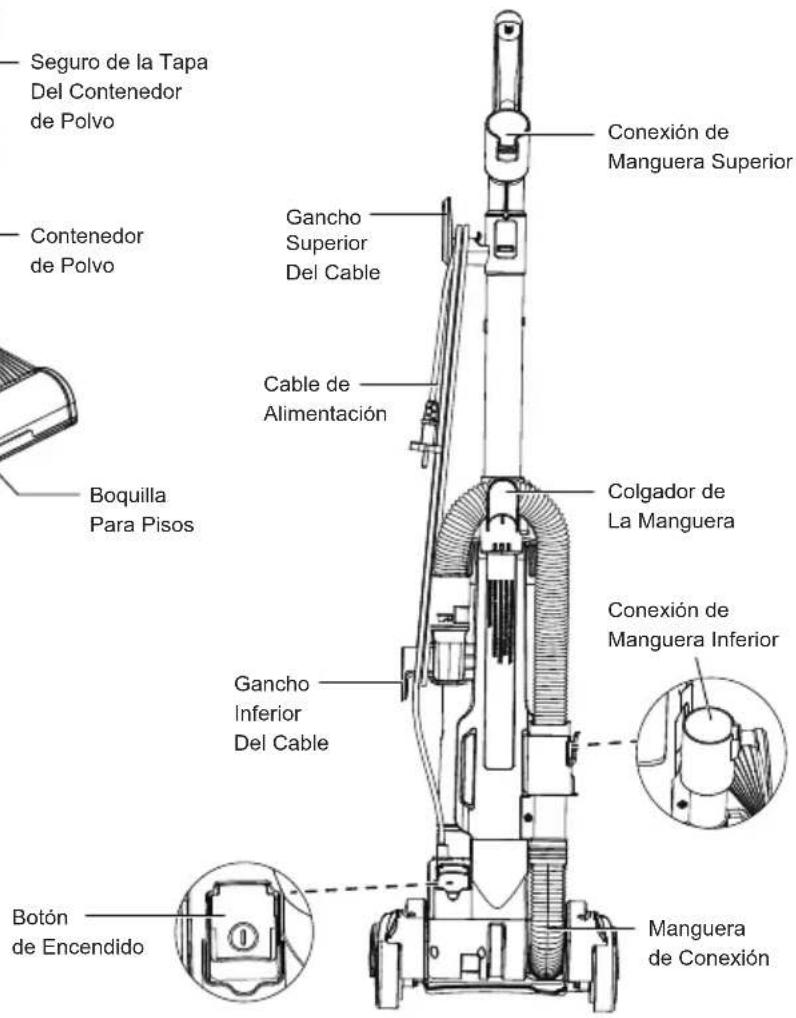

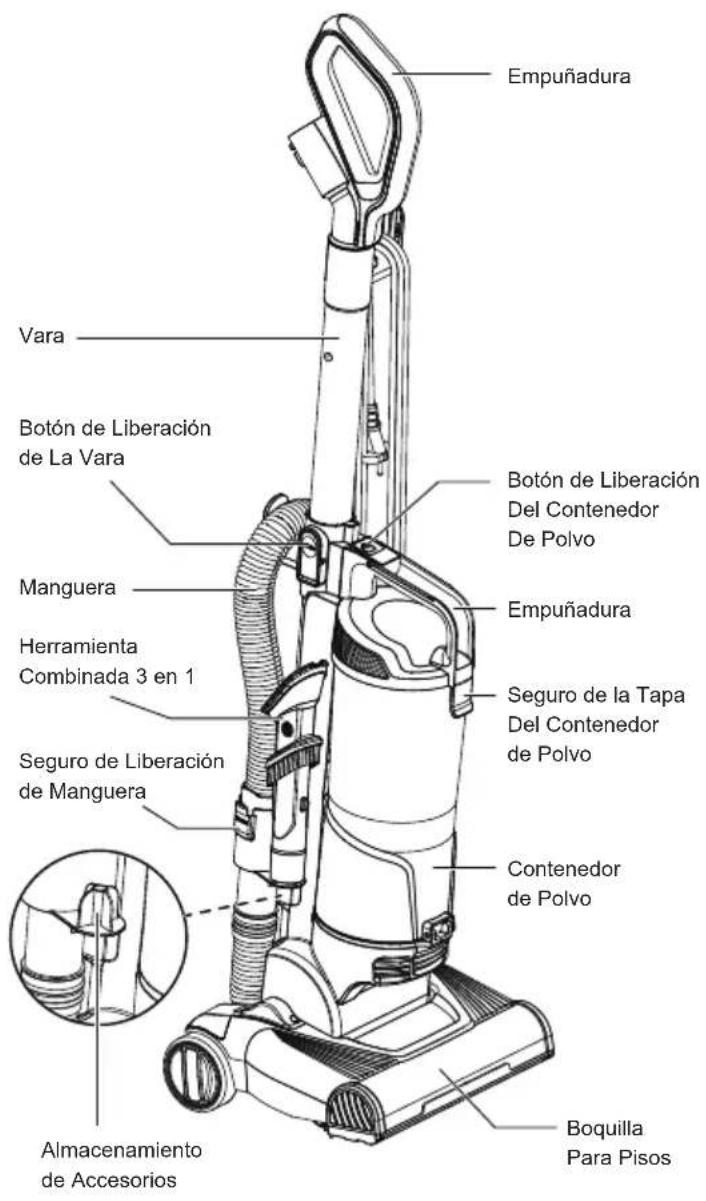

CONOZCA SU ASPIRADORA

Empuñadura Vara Botón de Liberación de La Vara Manguera Herramienta Combinada 3 en 1 Seguro de Liberación de Manguera Almacenamiento de Accesorios Botón de Liberación Del Contenedor De Polvo Empuñadura Seguro de la Tapa Del Contenedor de Polvo Contenedor de Polvo Boquilla Para Pisos

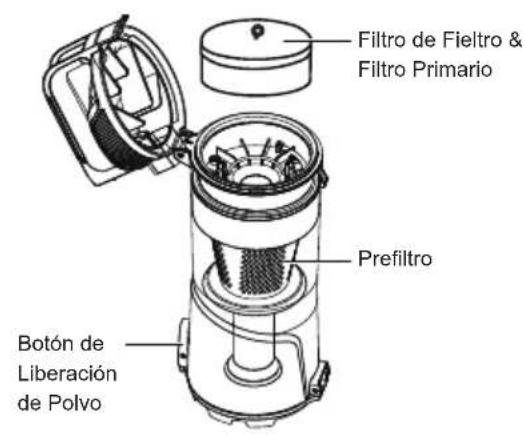

Filtro de Fieltro & Filtro Primario Prefiltro Botón de Liberación de Polvo

Seguro de la Tapa Del Contenedor de Polvo Contenedor de Polvo Boquilla Para Pisos Gancho Superior Del Cable Cable de Alimentación Conexión de Manguera Superior Colgador de La Manguera Gancho Inferior Del Cable Conexión de Manguera Inferior Botón de Encendido Manguera de Conexión

PIEZAS DE REPUESTO

Artículo N° de Parte
Filtro de Fieltro & Filtro Primario 571029102
Filtro de Espuma 571029103
Correa 571029105
Rodillo de Cepillo 571029104
Manguera 571029101
Herramienta Combinada 3 en 1 571029106

Disponible en línea en www.vacmaster.com o llamando al 1-866-384-8432.

INSTRUCCIONES GENERALES DE ENSAMBLAJE

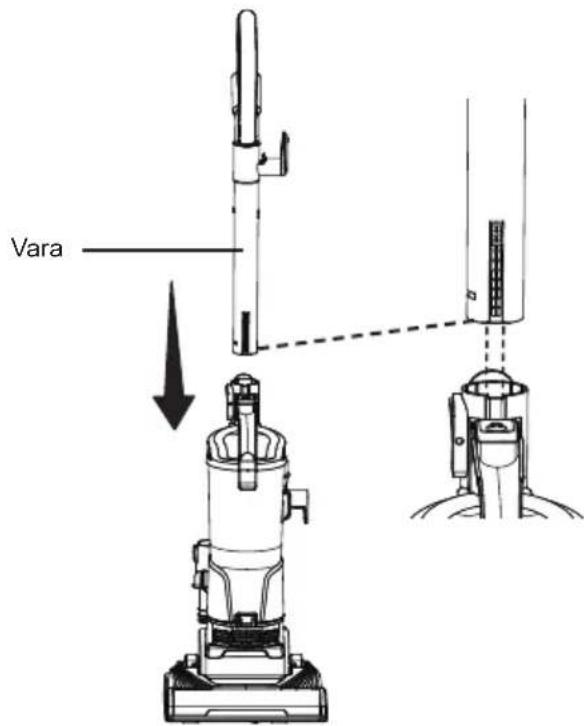

1. Inserte la vara en la unidad principal hasta escuchar un sonido de "clic".

Vara

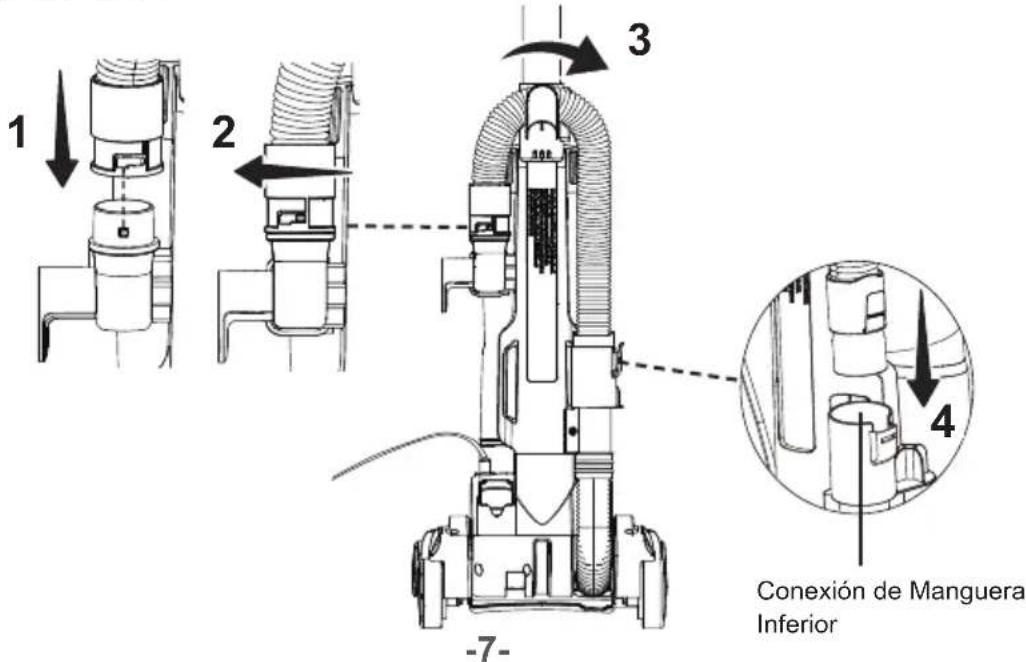

1. Instala la manguera en el cuerpo principal. Alinea el extremo de bloqueo de la manguera con el cuerpo principal como se muestra, y bloquea el extremo de la manguera girándolo hacia la izquierda. A continuación, pase la manguera sobre el colgador de la manguera. Introduzca el otro extremo de la manguera en la conexión de manguera inferior como se indica en la figura, hasta escuchar un "clic".

1 2 3 4 -7- Conexión de Manguera Inferior

1. Inserta la herramienta combinada en el almacenamiento de accesorios como se muestra.

Herramienta Combinada 3 en 1

1. Asegúrese de que el gancho superior del cable esté en la posición recta, tal como se indica. Envuelva el cable de alimentación sin apretar alrededor de los ganchos superior e inferior del cable.

Gancho Superior Del Cable Gancho Inferior Del Cable

1. Fije el enchufe correspondiente al cable de alimentación.

Enchufe Del Cable de Alimentación Cable de Alimentación

ADVERTENCIA

Enrollar el cable demasiado firme y con tensión excesiva puede provocar daños. Un cable dañado representa un peligro de descarga eléctrica y podría causar lesiones a las personas o daños.

INSTRUCCIONES DE USO

Uso de Su Aspiradora de Pie

NOTA: Asegúrese de que la aspiradora esté completamente ensamblada y que el contenedor de polvo esté vacío antes de usar la aspiradora. No use la aspiradora sin los filtros instalados.

1. Gire el gancho superior del cable hacia ambos lados para liberar el cable de alimentación.

1. Separe la clavija del cable de alimentación.

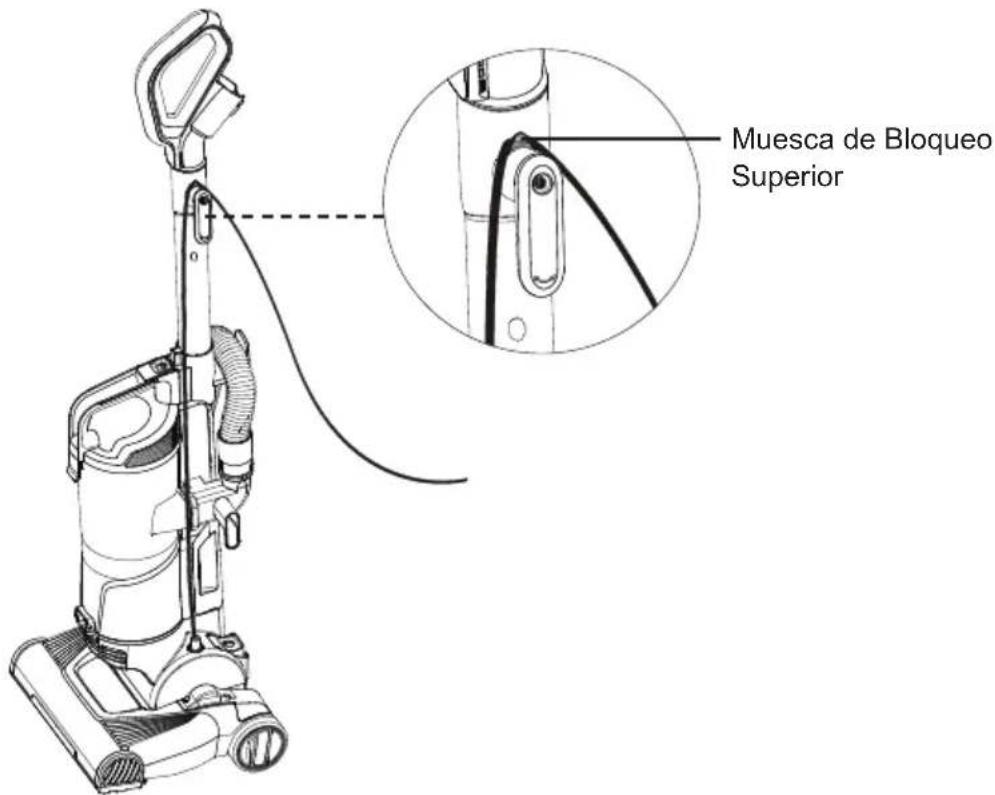

2. Asegúrese de que el cable de alimentación esté bloqueado en la muesca de bloqueo superior como se indica. Esto ayudará a controlar el cable de alimentación mientras se esté usando la aspiradora.

Muesca de Bloqueo Superior

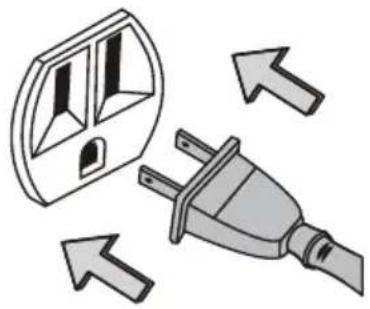

1. Enchufe el cable de alimentación a un tomacorriente que se encuentre cerca del piso.

Para reducir el riesgo de descarga eléctrica, este electrodoméstico posee una clavija polarizada (una punta es más ancha que la otra). Esta clavija calzará en la toma de corriente de pared polarizado solo en una posición. Si la clavija no entra completamente en la toma de corriente, póngala al revés. Si aún no calza, contacte a un técnico electricista calificado que pueda ayudarle a instalar la toma de corriente indicado. No modifique la clavija de ningún modo.

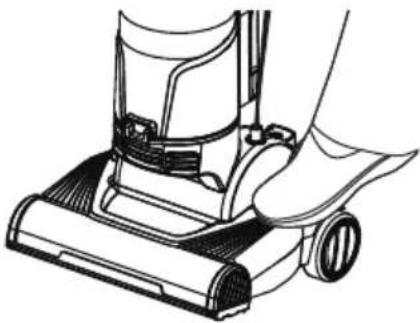

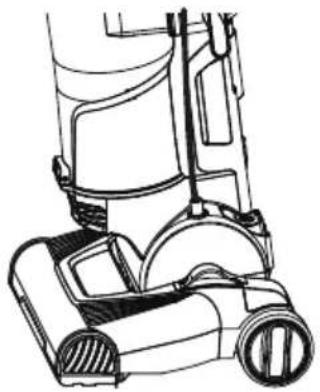

1. Suelte la empuñadura colocando el pie sobre la boquilla para pisos y jalando hacia atrás para cambiar la posición de la empuñadura.

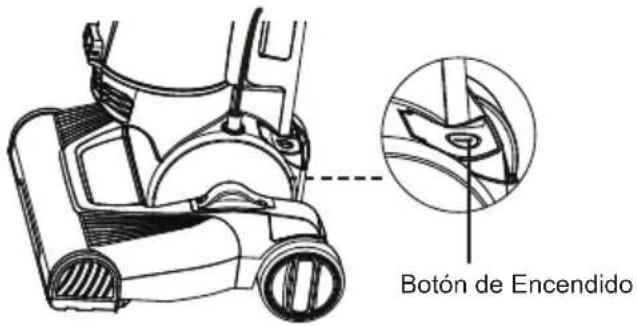

1. Presione el botón de encendido con el pie para encender la aspiradora.

Botón de Encendido

1. Al terminar de aspirar, presione nuevamente el botón de encendido. Devuelva la empuñadura a la posición recta empujando la empuñadura hacia

adelante hasta que el cuerpo de la aspiradora quede bloqueado en posición. Desconecte el cable de alimentación de la toma de corriente.

1. Para almacenar el cable de alimentación después de usarlo, coloque el gancho superior del cable en posición recta. Luego, enrolle el cable con holgura en los ganchos.

NOTA: Mantenga siempre el cepillo de rodillo libre de fibra de alfombras, hebras o cabello para así extender su vida útil. Si el cepillo de rodillo se enreda con hebras o cabello, deje de usarlo y límpielo inmediatamente.

PRECAUCIÓN

No deje que la aspiradora permanezca en un solo lugar, sin importar la cantidad de tiempo, cuando el cepillo de rodillo esté girando. Podría dañar la alfombra.

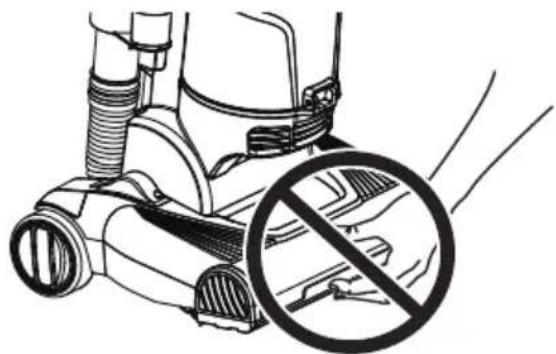

PRECAUCIÓN

¡Piezas móviles! Para reducir el riesgo de lesiones personales, NO toque el cepillo de rodillo de la boquilla para el suelo mientras la aspiradora esté encendida. El contacto con el cepillo de rodillo mientras está girando podría causarle otras lesiones. Desconecte la aspiradora de la toma de corriente antes de repararla o limpiarla. Preste cuidado al usar el aparato cerca de niños.

Uso de tu Aspiradora con Accesorios

NOTA: El rodillo del cepillo continúa girando cuando se utiliza la aspiradora con accesorios. Para evitar dañar la alfombra de pelo largo, NO coloque la aspiradora en la alfombra.

1. Coloque la aspiradora en posición de bloqueo recta.
2. Presiona el seguro de liberación de manguera y separa el extremo inferior de la manguera de la conexión de la manguera inferior.

Seguro de Liberación de Manguera

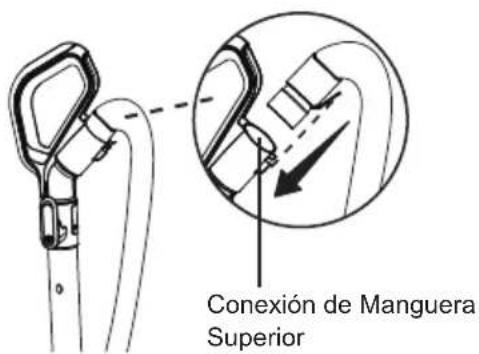

1. Introduzca el extremo de la manguera en la conexión de manguera superior como se muestra en la imagen hasta escuchar un "clic".

Conexión de Manguera Superior

1. Presione el botón de liberación de la vara y levante la vara.

Botón de Liberación de La Vara 1 2

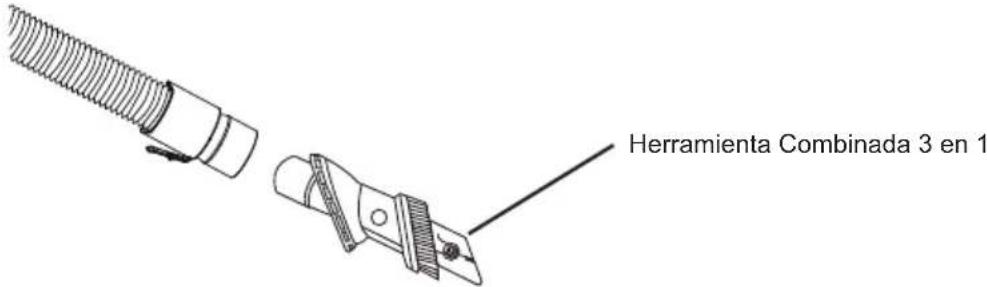

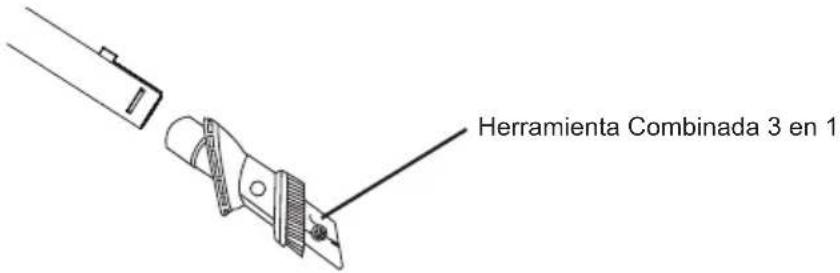

1. Elija el accesorio deseado e insértelo en la vara.

Herramienta Combinada 3 en 1

NOTA: También puedes optar por utilizar tu aspiradora insertando la herramienta combinada directamente en la manguera.

Herramienta Combinada 3 en 1

1. Enchufe el cable de alimentación a un tomacorriente que se encuentre cerca del piso.

1. Presione el botón de encendido con el pie para encender la aspiradora.

2. Tras haber terminado de aspirar, presione nuevamente el botón de encendido y desconecte el cable de alimentación de la toma de corriente.

IMPORTANTE: Recuerde volver a introducir el extremo de la manguera en la conexión de manguera inferior antes de usar la aspiradora en el modo vertical.

PRECAUCIÓN

Al usar accesorios, tenga cuidado de no sobreestirar la manguera al estirarse para así evitar que la aspiradora se incline y se caiga.

PRECAUCIÓN

NO tire de la manguera para mover la aspiradora dentro de la habitación. Podrían producirse daños a la propiedad o lesiones personales.

Accessoires

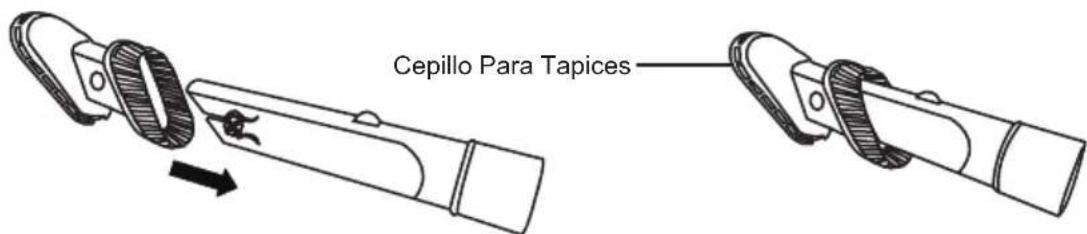

Herramienta Combinada 3 en 1

La herramienta combinada 3 en 1 se puede fijar el extremo de la vara y manguera.

Utilice la herramienta combinada 3 en 1 en modo herramienta para hendiduras para limpiar espacios angostos en muebles, entre cojines y en escaleras.

Configure la herramienta combinada en modo cepillo para limpiar polvo presionando el botón de liberación y deslizando el costado con cepillo de la herramienta hacia el extremo de la herramienta combinada. Use en modo cepillo para limpiar polvo para limpiar superficies holgadas, como cortinas.

Cepillo Para Desempolvar Botón de Liberación

Presione el botón de liberación para sacar el cepillo para limpiar polvo. Coloque la herramienta combinada en modo cepillo para tapizados como se indica. Use en modo cepillo para limpiar superficies de tela como tapices de sofás.

Para volver la herramienta combinada al modo de herramienta para grietas, presione el botón de liberación y deslice la herramienta de cepillo hacia abajo.

NOTA: Limpie siempre los accesorios antes de usarlos en telas.

Almacenamiento de La Aspiradora

1. Asegúrate de que la manguera esté bloqueada en su lugar y que el accesorio esté guardado a bordo.
2. Reúna el cable y enróllelo con holgura alrededor de los ganchos superior e inferior del cable. Fije el enchufe correspondiente al cable de alimentación.
3. Guarde la aspiradora en un área seca en interior, en el piso con la empuñadura trabada en posición vertical.

MANTENIMIENTO PARA SU ASPIRADORA

PRECAUCIÓN

Para reducir el riesgo de descarga eléctrica, apaga y desconecta el cable de alimentación antes de realizar cualquier servicio o mantenimiento.

NOTA: Use un paño seco para limpiar el exterior del producto. No permita que ningún tipo de líquido ingrese a la unidad. Lave los accesorios en agua tibia jabonosa, enjuague y seque al aire. No limpiar en lavavajillas.

Vaciado Del Contenedor de Polvo

NOTA: Para obtener el máximo rendimiento, vacíe el contenedor de polvo después de cada uso. Jamás use la aspiradora sin el contenedor de polvo y filtros instalados.

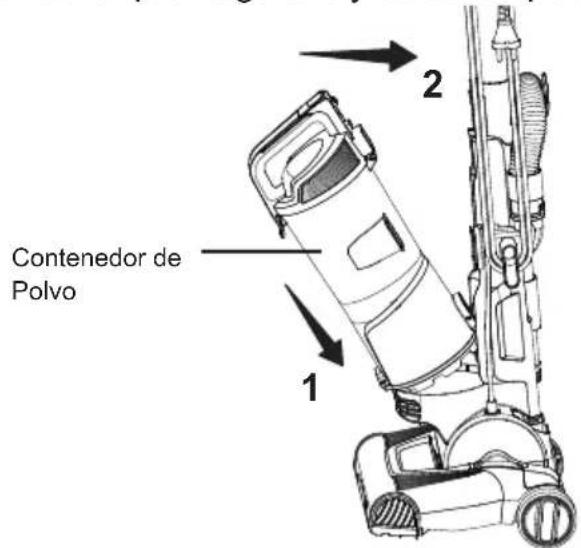

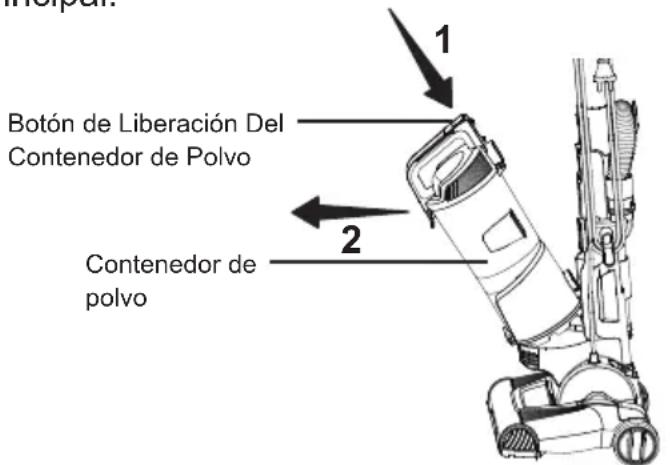

1. Presione el botón de liberación del contenedor de polvo para quitarlo de la unidad principal.

1 Botón de Liberación Del Contenedor de Polvo 2 Contenedor de polvo

1. Quite cualquier obstrucción que pueda haber en el puerto de succión o en el área del puerto del filtro.

Puerto Del Filtro Puerto de Succión

1. Coloque el contenedor de polvo sobre un receptáculo de desechos. Presione el botón de liberación de polvo para abrir la tapa del contenedor de polvo y dejar caer su contenido sobre un receptáculo de desechos.

Botón de Liberación de Polvo

1. Agite el contenedor de polvo para soltar cualquier sedimento que pueda estar colgando en el prefiltro.

2. Reinstale e inserte el contenedor de polvo en las ranuras de la parte inferior de la unidad principal, luego presione el contenedor de polvo hacia la ranura bloqueada hasta que haga clic y calce en posición.

Contenedor de Polvo 1 2

Limpieza del Filtro de Fieltro y del Filtro Primario

El filtro de fieltro y el filtro primario se fijan juntos y se ubican dentro de la tapa del contenedor de polvo.

Se recomienda limpiar el filtro de fieltro y el filtro primario con agua fría al menos una vez al mes. Revisa el filtro de fieltro y el filtro primario con frecuencia y límpialos cuando estén sucios.

1. Saque el contenedor de polvo como se indica en la sección Vaciado del contenedor de polvo.

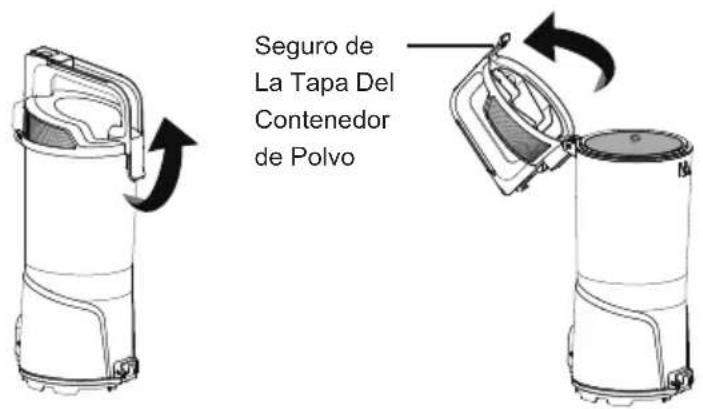

2. Sostén el contenedor de polvo, tira del seguro de la tapa del contenedor de polvo y abre la tapa.

Seguro de La Tapa Del Contenedor de Polvo

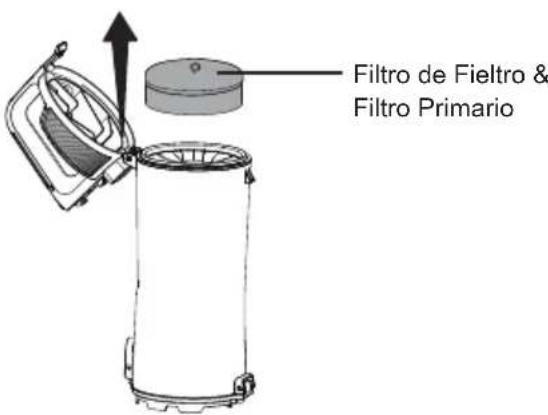

1. Retira el filtro de fieltro y el filtro primario del contenedor de polvo por la lengüeta pequeña que se encuentra en el filtro.

Filtro de Fieltro & Filtro Primario

1. Usa un cepillo suave para cepillar los desechos sueltos del filtro de fieltro y del filtro primario, luego enjuaga con agua fría. NO use detergentes o jabón. Enjuaga y aprieta suavemente los filtros para que se sequen. Déjalos a un lado y permite que se sequen al aire durante 24 horas.

IMPORTANTE: Los filtros deben estar completamente secos antes de reutilizarlos.

1. Vuelve a colocar el filtro primario y el filtro de fieltro en el contenedor de polvo.

Filtro de Fieltro & Filtro Primario

1. Reinstale el contenedor de polvo en la unidad principal. Consulte las instrucciones de instalación de la sección Vaciado Del Contenedor de Polvo.

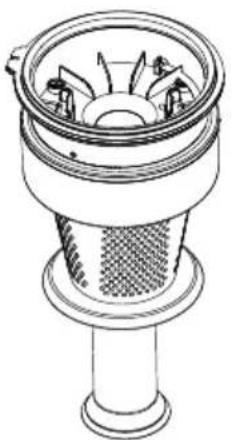

Limpieza Del Prefiltro

El prefiltro se encuentra dentro del contenedor de polvo. Revise frecuentemente el prefiltro y límpielo cuando esté sucio.

NOTA: Asegúrese de que el contenedor de polvo esté libre de sedimentos antes de abrirlo.

1. Abre la tapa del contenedor de polvo y retira el filtro de fieltro y el filtro primario como se indica en la Limpieza Del Filtro de Fieltro y Del Filtro Primario.

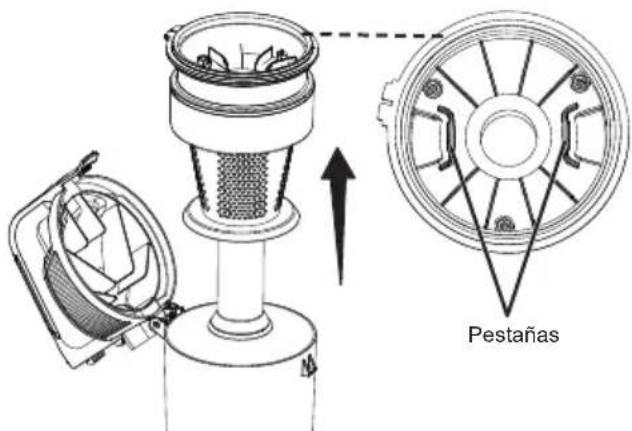

2. Levanta el prefiltro del contenedor de polvo usando las dos pestañas.

Pestañas

1. Quite el cabello y otros sedimentos enrollados en el prefiltro. Limpie el prefiltro golpeándolo suavemente sobre un contenedor de basura. Para garantizar la mejor limpieza posible, golpéelo desde varios ángulos.

1. De ser necesario, enjuague usando solo agua fría, NO use detergentes o jabón. Deje el prefiltro a un lado y déjelo secar al aire durante 24 horas. NO lavar en lavavajillas. NO instalar mojado.

IMPORTANTE: Los filtros deben estar completamente secos antes de reutilizarlos.

1. Vuelve a instalar el prefiltro en el contenedor de polvo. Asegúrate de que el prefiltro esté colocado en su lugar como se muestra.

1. Vuelve a instalar el filtro primario y el filtro de fieltro. Consulta las instrucciones de instalación en la Limpieza Del Filtro de Fieltro y Del Filtro Primario.

Limpieza Del Filtro de Espuma

Se recomienda limpiar el filtro de espuma con agua fría cada tres meses.

NOTA: Cuando la limpieza del filtro de espuma ya no restablezca la succión de la aspiradora a plena potencia, o el filtro esté desgastado o roto, reemplaza el filtro.

Limpia y reemplaza regularmente el filtro para mantener la potencia de succión óptima de la aspiradora.

1. Saque el contenedor de polvo como se indica en la sección Vaciado Del Contenedor de Polvo.

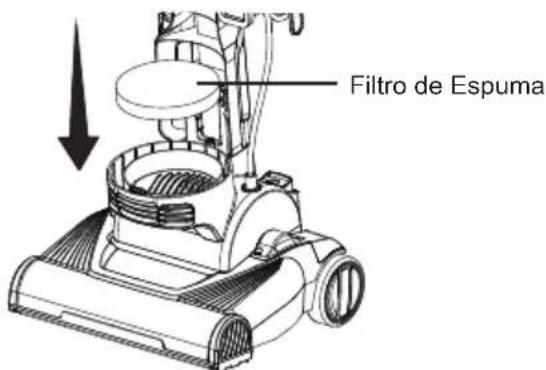

2. Retira el filtro de espuma.

Filtro de Espuma

1. Lave usando solo agua fría, NO use detergentes o jabón. Estruje a mano y deje secar al aire. Deje secar todos los filtros durante 24 horas antes de volver a colocarlos en la aspiradora.

NOTA: NO operes sin el filtro de espuma instalado.

NO lavar en lavavajillas.

NO instales el filtro de espuma si está húmedo.

1. Vuelve a colocar el filtro de espuma en la aspiradora.

Filtro de Espuma

1. Reinstale el contenedor de polvo. Consulte Vaciado del contenedor de polvo.

Cambio de La Correa

Cambie la correa cuando sienta un olor a goma quemada provocado por un resbalamiento excesivo.

ADVERTENCIA

Desconecte siempre el cable de alimentación de la toma de corriente antes de realizar mantenimiento a la aspiradora.

1. Coloque la aspiradora sobre el piso con la parte inferior hacia arriba y la boquilla para pisos plana.
2. Use un destornillador Phillips para sacar los seis tornillos de la placa inferior.

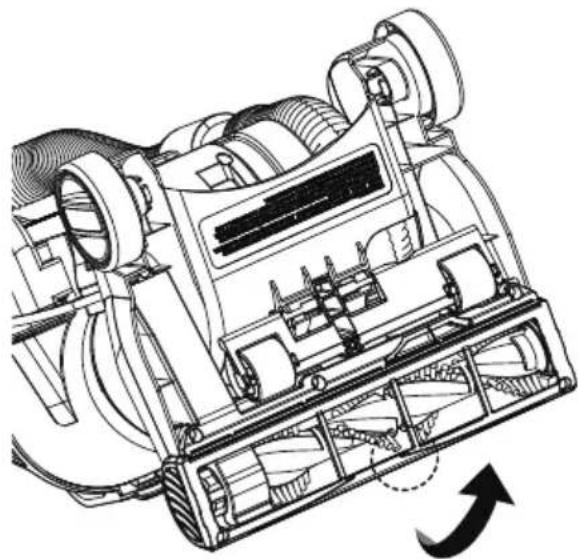

1. Retira con cuidado la placa inferior de la boquilla para pisos. Asegúrate de hacer palanca solamente en la sección central de la parte delantera de la placa inferior como se muestra para evitar dañar la placa inferior.

El eje del motor podría estar caliente.

1. Quite el cepillo de rodillo levantándolo cuidadosamente.

1 Rodillo de Cepillo 2

1. Quite la correa gastada o rota.
2. Use unas tijeras para quitar cualquier cabello que pueda haber enredado en el cepillo de rodillo. Limpie los sedimentos que la boquilla para pisos pueda tener.
3. Coloque la nueva correa alrededor del eje del motor y la guía para la correa del cepillo de rodillo.

Ruta de La Correa Eje Del Motor Correa Rodillo de Cepillo

1. Reinstale el cepillo de rodillo en la boquilla para pisos colocando las tapas de los extremos en las ranuras. Primero, alinee la tapa del extremo del lado de la correa del cepillo de rodillo con la ranura e insértela en posición. Luego, presione la tapa del extremo del lado opuesto al de la correa con firmeza hacia la ranura como se indica a continuación. Gire el cepillo de rodillo para asegurarse de que la correa está instalada correctamente.

NOTA: Asegúrese de que la correa esté en el medio de la guía para la correa como se indica.

Tapa Del Extremo 1 2 Tapa Del Extremo ✓ × ×

1. Reinstale la placa inferior alineando las lengüetas del borde frontal de la placa inferior con las ranuras de la boquilla primero; luego, presione la placa inferior hacia su posición de instalación.

NOTA: Compruebe y asegúrese de que el soporte de la rueda pequeña esté bien fijo junto a la placa inferior y que no pueda levantarse.

Soporte de La Rueda Pequeña

1. Reinstale los seis tornillos en la placa inferior. No apriete los tornillos más de la cuenta.

Limpieza Del Cepillo de Rodillo

ADVERTENCIA

Desenchufe siempre el cable de alimentación de la toma de corriente antes de realizar tareas de mantenimiento en la aspiradora.

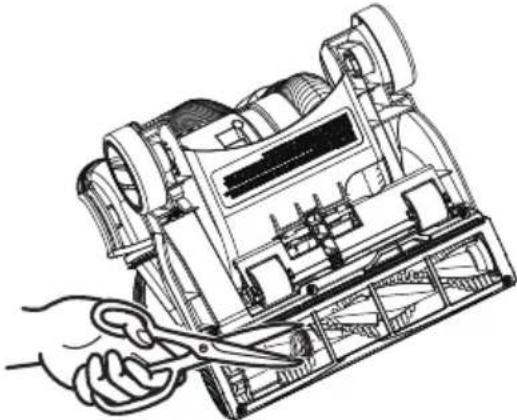

Para mantener una limpieza eficiente, el cepillo de rodillo debe mantenerse libre de fibra de alfombras, hebras o pelos. Cuando esté sucio, desenchufa y apaga la aspiradora y revisa el rodillo del cepillo para ver si hay acumulación de fibras y cabellos. Use tijeras para quitar las acumulaciones de objetos enredados en el cepillo. Recomendamos limpiar el cepillo de rodillo periódicamente para lograr el máximo desempeño.

Cómo Quitar Obstrucciones

ADVERTENCIA

Desconecte la fuente de alimentación antes de quitar obstrucciones. El no seguir estas indicaciones puede provocar lesiones personales o descargas eléctricas.

Comprobación de obstrucciones en la manguera:

En caso de haber un ruido anormal al usar la aspiradora, o si la potencia de succión cae súbitamente, es necesario revisar que la manguera no tenga tapones.

Revise frecuentemente la vía de aire para asegurarse de que no tenga obstrucciones. 1. Quite los extremos de la manguera de la unidad principal.

1. Retira el otro extremo de la manguera y la conexión de la manguera inferior presionando el seguro de liberación de manguera.

Seguro de Liberación de Manguera

1. Revise y saque cualquier tapón de la manguera.

2. Reinstale la manguera en la aspiradora. Consulte las INSTRUCCIONES GENERALES DE ENSAMBLAJE (Página 7).

Comprobación de obstrucciones en la manguera de conexión:

1. Revise y quite cualquier obstrucción de la manguera de conexión.

2. De ser necesario, suelte la manguera de conexión quitando un tornillo con un destornillador Phillips y luego revise que no haya acumulaciones.

Manguera de Conexión

1. Reinstale la manguera de conexión y fijela con el tornillo. No apriete el tornillo más de la cuenta.

RESOLUCIÓN DE PROBLEMAS

Si tiene algún problema con su aspiradora, revise la tabla a continuación para encontrar soluciones a problemas de rendimiento no críticos.

ADVERTENCIA

Desconecte el suministro eléctrico antes de realizar cualquier trabajo de mantenimiento en la aspiradora. El no seguir estas indicaciones puede provocar lesiones personales o descargas eléctricas.

PROBLEMA CAUSA PROBABLE SOLUCIÓN
La aspiradora no enciende.	El enchufe no está conectado en la toma de corriente.	Asegúrese de que el enchufe del cable de alimentación esté completamente insertado en el tomacorriente.
	El botón de encendido no se está presionando para encender la aspiradora.	Presione el botón de encendido para encender la aspiradora.
	El cuerpo de la aspiradora está sobrecalentado.	Desenchufe el cable de alimentación y deje enfriar la aspiradora durante 50 minutos.
	El motor está dañado.	Llame al 1-866-384-8432 para obtener ayuda.
Recolección de suciedad ineficiente.	La manguera o accesorios no están instalados correctamente.	Revise que la manguera y accesorios estén bien instalados y asegúrese de que se conecten firmemente.
	El contenedor de polvo no está instalado correctamente.	Revise que el contenedor de polvo esté bien instalado y asegúrese de que se conecte firmemente.
	Contenedor de polvo lleno o tapado.	Vacíe el contenedor de polvo.
	Hay un tapón en la manguera o manguera de conexión de la aspiradora.	Revise y saque cualquier tapón. Siga las instrucciones de la página 25-26.
	El filtro de fieltro, el filtro primario o el prefiltro necesitan limpieza.Es necesario reemplazar el filtro de fieltro y el filtro primario.	Siga las instrucciones de limpieza del filtro indicadas en la página 18-20.Puede comprar en línea en www.vacmaster.com o llamando al 1-866-384-8432.
	Se debe limpiar o reemplazar el filtro de espuma.	Limpie o reemplace el filtro de espuma. Siga las instrucciones de limpieza del filtro de espuma que aparecen en la página 21.
	La manguera está gastada.	Cambie la manguera. Puede comprar en línea en www.vacmaster.com o llamando al 1-866-384-8432.
	La manguera de conexión está gastada.	Llame al 1-866-384-8432 para obtener ayuda.
	El cepillo de rodillo está gastado.	Llame al 1-866-384-8432 para obtener ayuda.
	La correa está gastada o rota.	Cambie la correa. Puede comprar en línea en www.vacmaster.com o llamando al 1-866-384-8432.
Sale polvo de la aspiradora.	El contenedor de polvo está instalado incorrectamente.	Coloque correctamente el contenedor de polvo y hágalo calzar con firmeza en posición.
	El filtro de fieltro y el filtro primario faltan o están instalados incorrectamente.	Verifica que los filtros estén instalados correctamente. Siga las instrucciones de la página 18-19.
	El filtro de fieltro o el filtro primario están dañados y se deben reemplazar.	Reemplaza el filtro de fieltro y el filtro primario. Puede comprar en línea en www.vacmaster.com o llamando al 1-866-384-8432.
	El prefiltro está dañado.	Llame al 1-866-384-8432 para obtener ayuda.
	Se debe limpiar o reemplazar el filtro de espuma.	Limpie o reemplace el filtro de espuma. Siga las instrucciones de limpieza del filtro de espuma que aparecen en la página 21.
El cepillo de rodillo no gira o produce olor a quemado.	El cepillo de rodillo está atascado.	Compruebe si hay residuos en el cepillo de rodillo. Quite la obstrucción. Siga las instrucciones de la página 25.
	El cepillo de rodillo no está instalado correctamente.	Saque el cepillo de rodillo y reinstálelo. Siga las instrucciones de la página 22-24.
	La correa no está bien colocada.	Revise cómo ajustar la correa en la página 22-24.
	La correa está gastada o rota.	Cambie la correa rota o deformada. Puede comprar en línea en www.vacmaster.com o llamando al 1-866-384-8432.
El flujo de aire se restringe al usar accesorios; el sonido cambia.	La vía aérea está bloqueada.	Revise y quite cualquier obstrucción y despeje la vía aérea. Siga las instrucciones de la página 25-26.
	Los accesorios en uso restringen el flujo de aire.	Revise que los accesorios no tengan pelusas, pelo de mascotas u otros sedimentos.
La aspiradora se apaga sola.	La clavija del cable de alimentación se suelta de la toma de corriente al usar la aspiradora.	Reinserte la clavija del cable de alimentación en la toma de corriente. Evite tirar del cable de alimentación o arrastrarlo al usar la aspiradora.
	El motor está dañado.	Llame al 1-866-384-8432 para obtener ayuda.

UC0501

MADE IN P.R.C

SOMMAIRE

SECTION

PAGE
