UT665 - équipements de mesure Uni-T - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Endoscope numérique (boroscope)
Marque	Uni-T
Modèle	UT665
Résolution d'affichage	640 × 480 pixels
Diamètre de la sonde	9 mm
Écran LCD	2,4 pouces, TFT
Longueur de la sonde	1 m (3 m en option)
Distance focale	>20 cm
Angle de vue	60°
Saturation d'image	6 niveaux réglables
Éclairage LED	4 niveaux d'intensité intégrés
Rotation d'image	Oui, rotation possible
Indicateur de batterie	Oui, alarme de batterie faible
Indicateur de mise sous tension	Oui
Étanchéité de la sonde	IP67 (étanche jusqu'à 1 mètre)
Alimentation	4 piles AA (non fournies)
Applications	Turbines, roulements, HVAC, moteurs, inspection policière, mines, maintenance pétrole et gaz, pompes et vannes
Signal vidéo	Analogique
Entretien et nettoyage	Nettoyer la sonde avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. Éviter de plier excessivement le câble.
Sécurité	Ne pas exposer l'appareil à des températures extrêmes. Ne pas immerger la poignée. Respecter les polarités des piles. Fonction d'alarme de batterie faible pour éviter une extinction soudaine.
Pièces détachées et réparabilité	Sondes de rechange disponibles (1 m ou 3 m). Piles standard AA. Pas de pièces réparables par l'utilisateur à l'intérieur.

FOIRE AUX QUESTIONS - UT665 Uni-T

Comment connecter la sonde à l'appareil ?

Vissez fermement le connecteur de la sonde dans le boîtier principal en alignant les encoches. Assurez-vous que la connexion est bien serrée pour éviter les faux contacts.

Comment régler la luminosité de l'éclairage LED ?

Appuyez sur le bouton dédié pour parcourir les 4 niveaux d'intensité lumineuse. Maintenez le bouton enfoncé pour éteindre complètement les LED.

Puis-je utiliser l'endoscope UT665 dans un liquide ?

La sonde est classée IP67, ce qui signifie qu'elle peut être immergée jusqu'à 1 mètre d'eau pendant 30 minutes. Cependant, le boîtier principal n'est pas étanche.

Comment faire pivoter l'image à l'écran ?

Utilisez la fonction de rotation d'image en appuyant sur le bouton correspondant (généralement marqué d'une icône de rotation). L'image peut être tournée à 180° pour faciliter l'inspection.

Quelles piles utiliser et combien de temps durent-elles ?

Utilisez 4 piles AA alcalines. L'autonomie varie en fonction de l'utilisation des LED, mais elle est d'environ 4 à 6 heures en utilisation standard.

Que faire si l'image est floue ?

Assurez-vous que la distance focale est supérieure à 20 cm. Nettoyez la lentille de la sonde avec un chiffon doux. Vérifiez également que le réglage de saturation d'image n'est pas trop élevé.

Puis-je enregistrer des photos ou vidéos avec cet endoscope ?

Non, l'UT665 n'a pas de fonction d'enregistrement. Il affiche uniquement une image en temps réel. Pour la capture, vous devrez utiliser un appareil externe via la sortie vidéo analogique (non fournie).

Comment nettoyer la sonde après utilisation ?

Essuyez la sonde avec un chiffon doux et sec ou légèrement humide. Ne plongez pas le boîtier dans l'eau. Évitez les produits chimiques agressifs.

Quelle est la garantie de l'appareil ?

La garantie standard Uni-T est de 2 ans, sous réserve d'une utilisation normale et du respect des instructions. Conservez la preuve d'achat.

Où puis-je trouver une sonde de remplacement ?

Les sondes de rechange sont disponibles auprès des revendeurs agréés Uni-T. Assurez-vous de commander la bonne longueur (1 m ou 3 m) et le bon modèle compatible avec l'UT665.

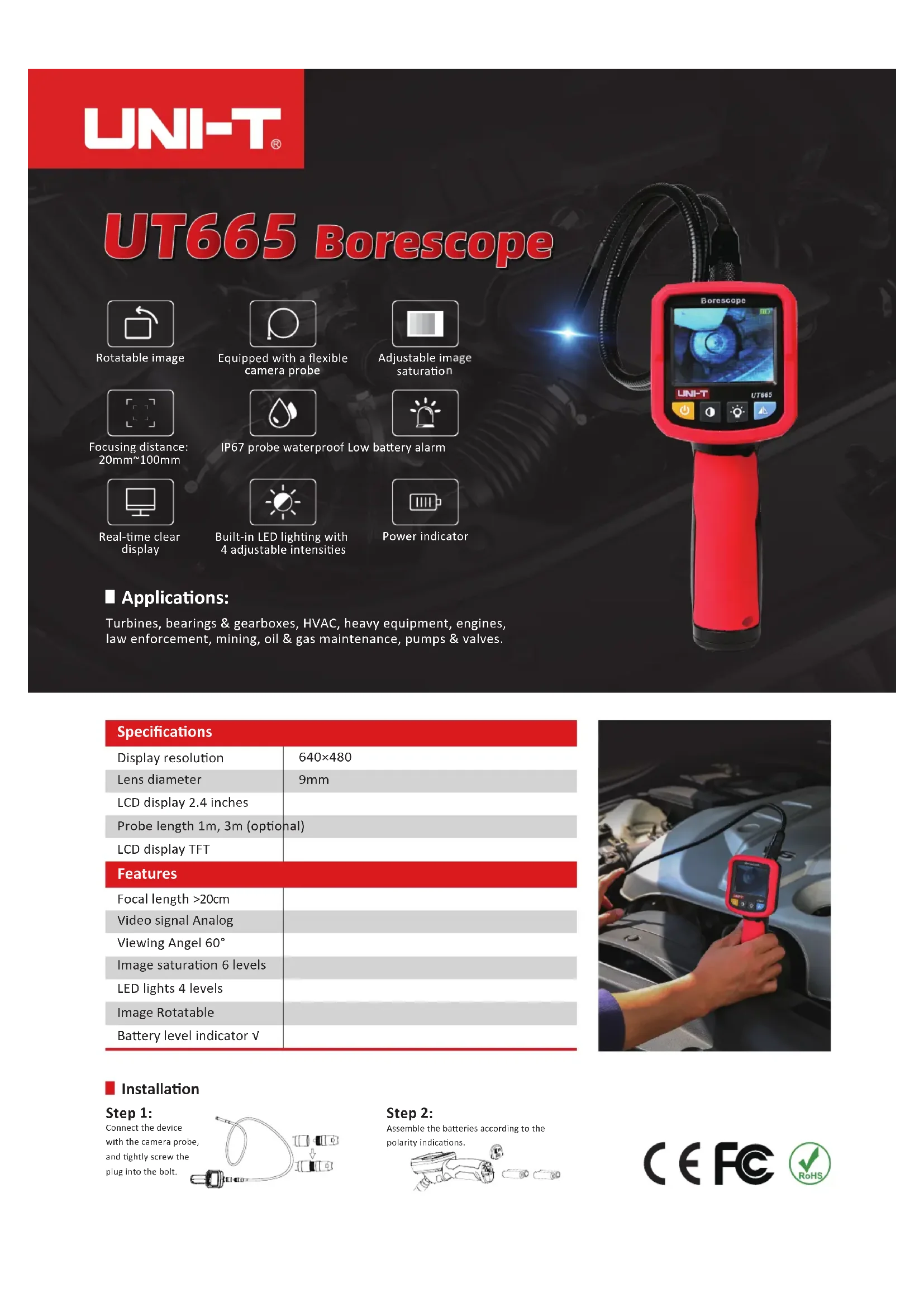

MODE D'EMPLOI UT665 Uni-T

UT665 Borescope

Rotatable image

Equipped with a flexible camera probe

Adjustable image saturation

Focusing distance: 20mm\~100mm

IP67 probe waterproof Low battery alarm

Real-time clear display

Built-in LED lighting with 4 adjustable intensities

Power indicator

Applications:

Turbines, bearings & gearboxes, HVAC, heavy equipment, engines, law enforcement, mining, oil & gas maintenance, pumps & valves.

Specifications

Display resolution	640×480
Lens diameter	9mm
LCD display 2.4 inches
Probe length 1m, 3m (optional)
LCD display TFT

Features

Focal length >20cm
Video signal Analog
Viewing Angel 60°
Image saturation 6 levels
LED lights 4 levels
Image Rotatable
Battery level indicator √

Installation

Step 1:

Connect the device with the camera probe, and tightly screw the plug into the bolt.

Step 2:

Assemble the batteries according to the polarity indications.

Person using a red endoscope to inspect or install a car engine hood (no visible text or symbols)
