MODE D'EMPLOI DMB 1 T KNX THEBEN

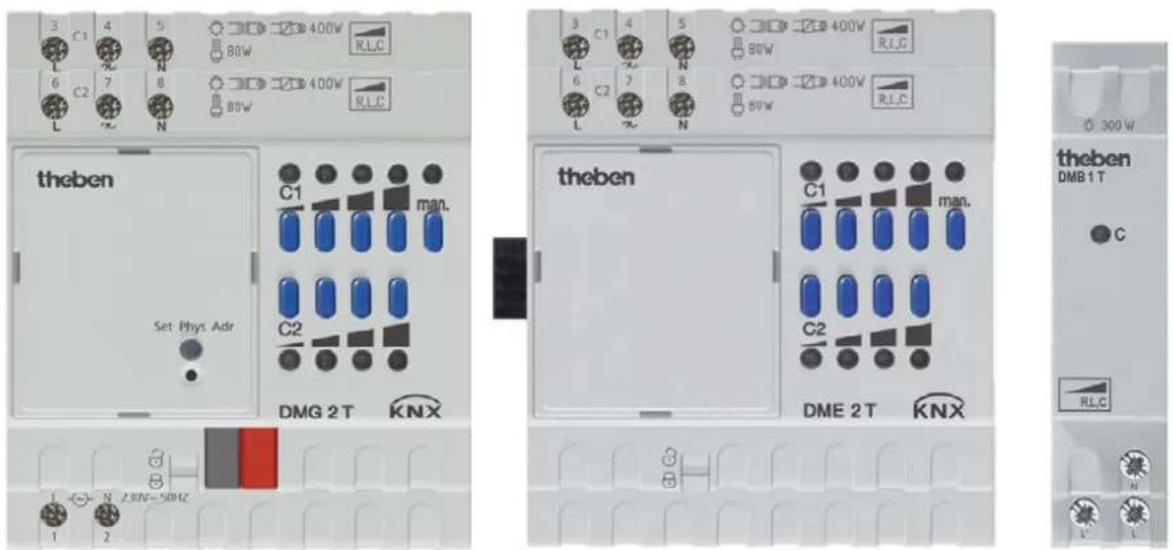

Variateurs de la série MIX2 DMG 2 T, module d'extension DME 2 T, Booster DMB 1 T

FIX1 DM 2 T

FIX2 DM 4 T

5 PROGRAMME D'APPLICATION « MIX2 V1.6 »......9

5.1 SELECTION DANS LA BASE DE DONNEES PRODUITS 9
5.2 OBJETS DE COMMUNICATION....10

5.2.1 Objets relatifs aux canaux.... 10
5.2.2 Objets communs 14
5.2.3 Description des objets.... 15

5.3 PARAMETRES 24

5.3.1 Pages de paramètres....24
5.3.2 Généralités.... 25
5.3.3 DMG 2 T Canal C1/C2 : sélection de la fonction.... 27
5.3.4 Comportement de variation.... 30
5.3.5 Limitation de la valeur de variation.... 34
5.3.6 Commutation Soft 35
5.3.7 Fonction de verrouillage....36
5.3.8 Forçage 37
5.3.9 Scènes 39
5.3.10 Indication d'état....42
5.3.11 Compteur d'heures de service et service....43
5.3.12 Coupure de courant et rétablissement 45
5.3.13 Messages de diagnostic....46

6 ANNEXE 47

6.1 APPLICATION DE LA FONCTION DE COMMUTATION SOFT 47

6.1.1 Généralités 47

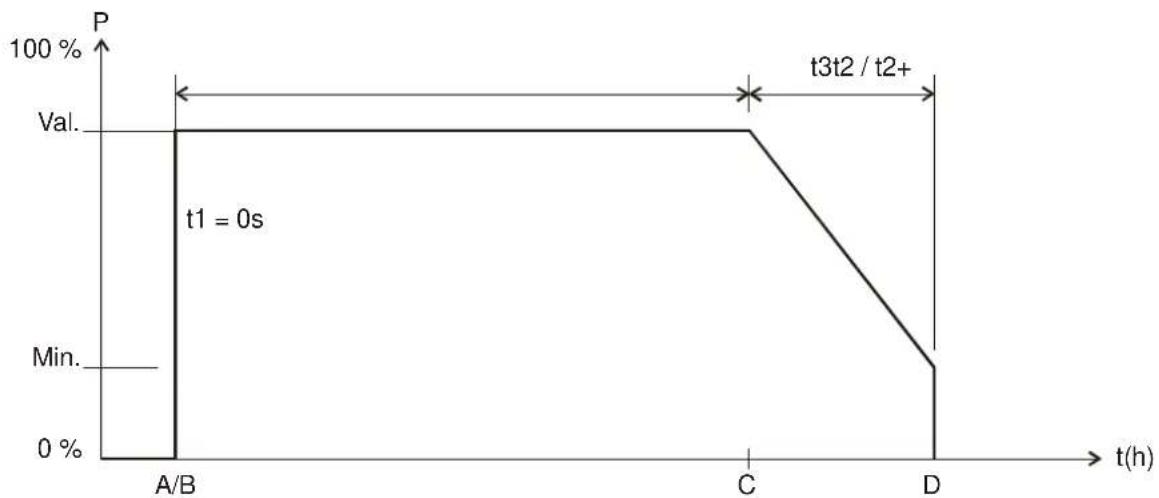

6.1.2 Marche Soft pour éclairage de cage d'escalier....47

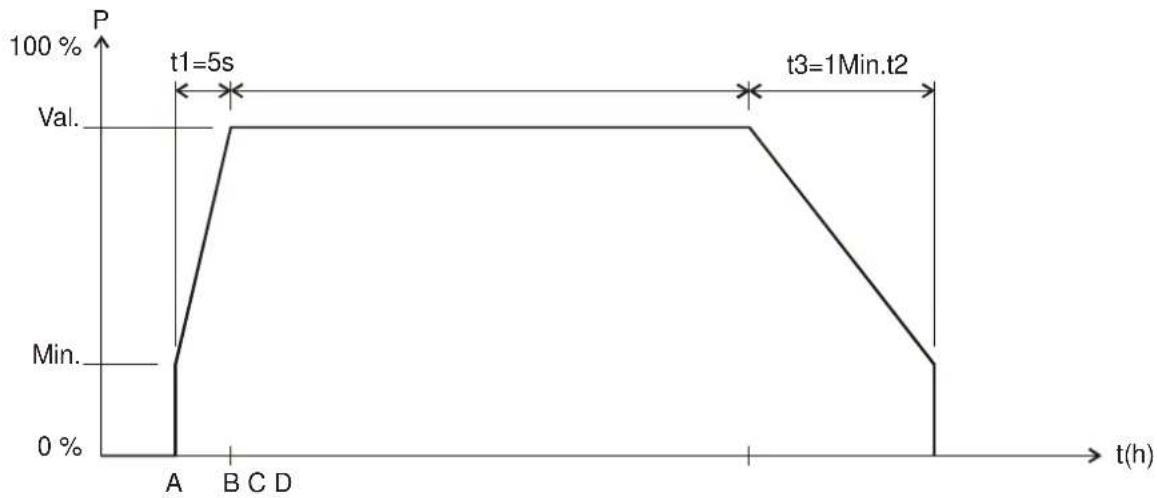

6.1.3 Éclairage d'entrée 48

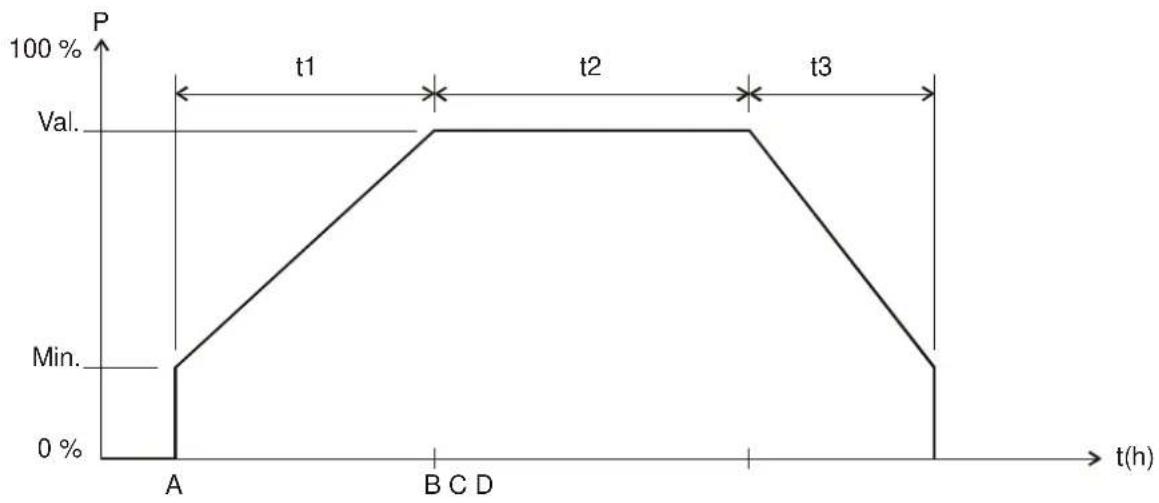

6.1.4 Simulation de la position du soleil.... 49

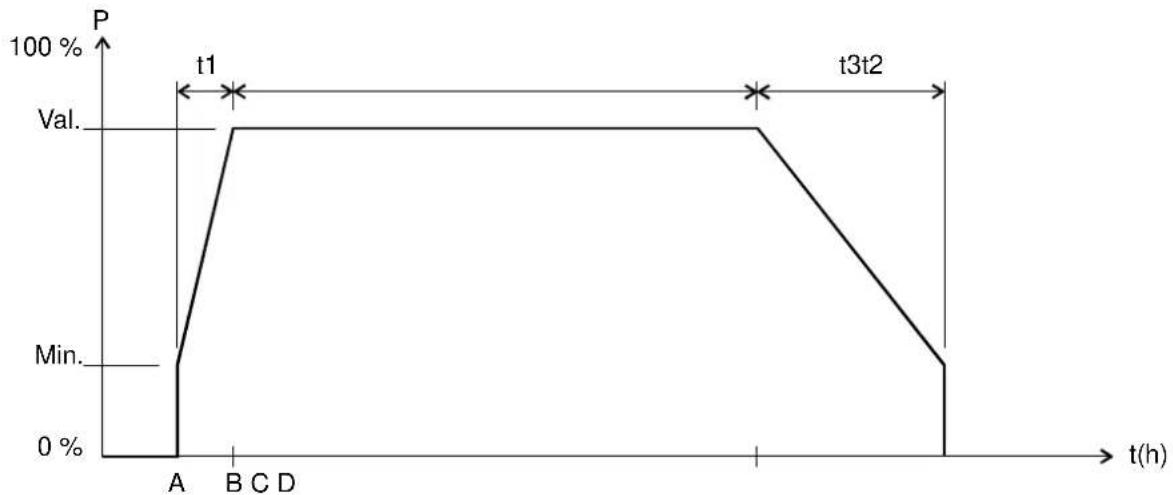

6.1.5 Redéclenchement ou coupure anticipée 50

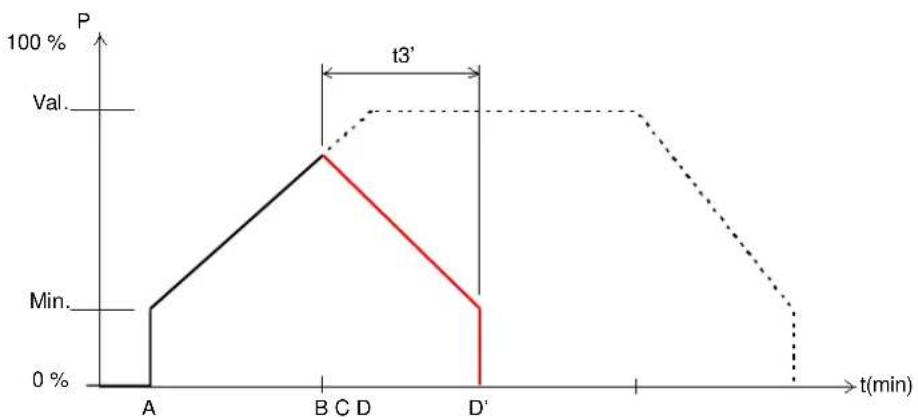

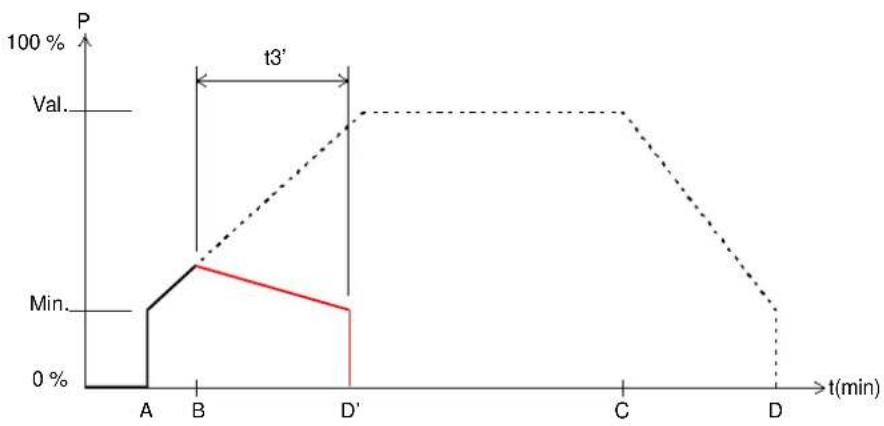

6.1.6 Télégramme Arrêt Soft pendant un processus Marche Soft....51

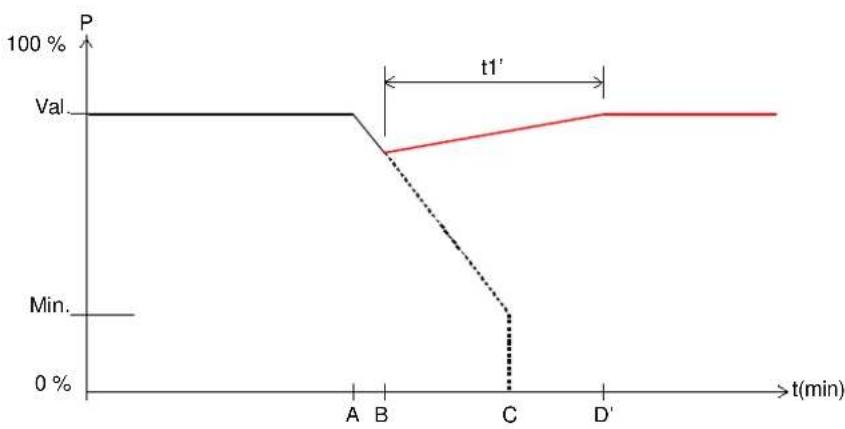

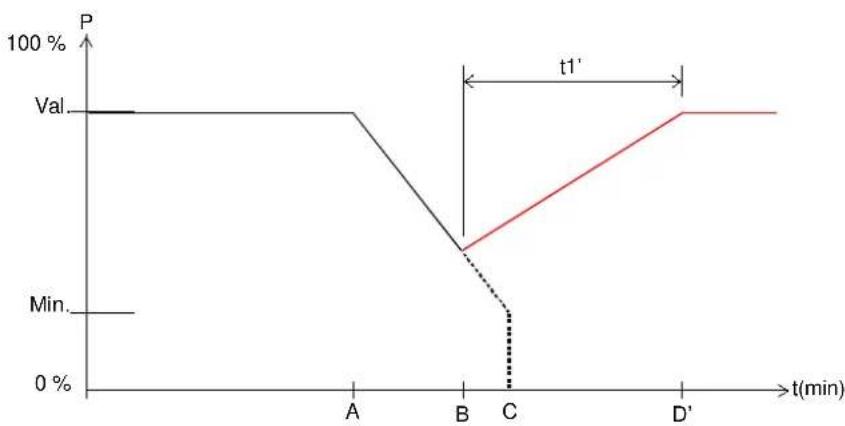

6.1.7 Télégramme Marche Soft pendant un processus Arrêt Soft....52

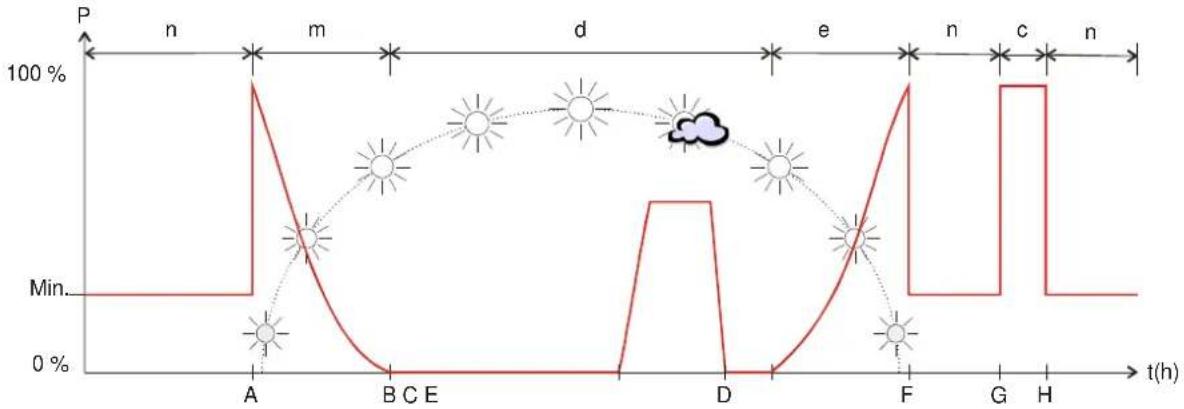

6.2 UTILISATION DE LA FONCTION DE FORÇAGE 53

6.3 VARIATION DES LAMPES FLUOCOMPACTES (ESL) 54

6.3.1 Généralités 54
6.3.2 Sélection du comportement RC ou L : 55

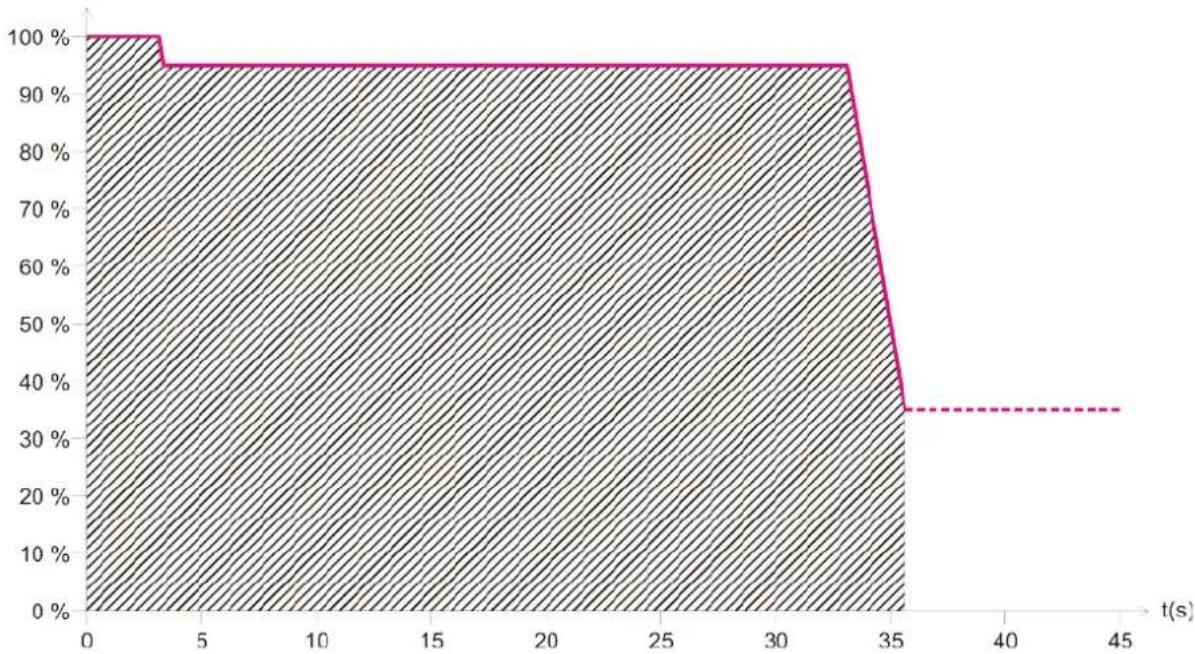

6.3.3 Lampes fluocompactes variables avec comportement RC (coupure de fin de phase) 56
6.3.4 Lampes fluocompactes variables avec comportement L (coupure de début de phase) 57

6.4 VARIATION DES LAMPES A LED 59

6.4.1 Généralités....59
6.4.2 Sélection du comportement RC ou L : 59

6.5 TELEGRAMMES A 4 BITS (ECLAIRCIR / OBSCURCIR) 60

6.5.1 Format de télégramme 4 bits Variation relative EIS 2 :....60
6.5.2 Paramètre « Enclenchement et coupure par télégramme à 4 bits »......61

6.6 LES SCENARIOS 62

6.6.1 Principe 62
6.6.2 Appeler ou enregistrer les scénarios : 63
6.6.3 Saisie de scénarios sans télégramme (UNIQUEMENT MIX2)....65

6.7 ENREGISTREMENT D'AMBIANCES D'ECLAIRAGE A L'AIDE D'UN BOUTON-POUSSOIR.... 65

6.7.1 Octroi des adresses de groupe et réglage des drapeaux des objets....65
6.7.2 Description des fonctions....66

6.8 CONVERSION DES POURCENTAGES EN VALEURS HEXADECIMALES ET DECIMALES..... 66

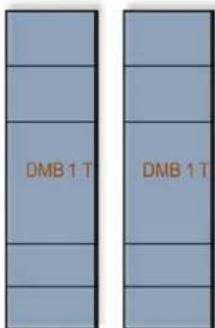

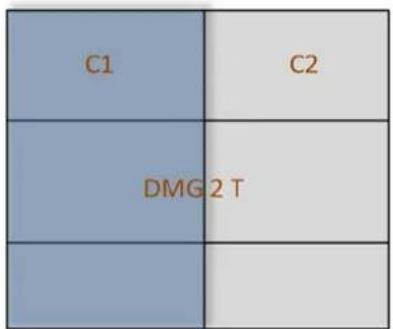

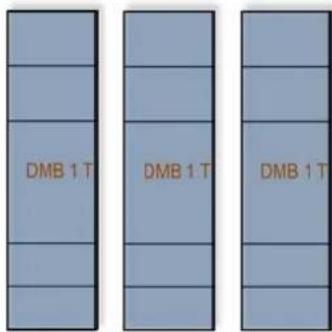

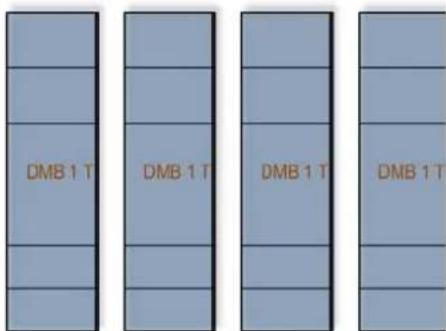

6.9 CHARGE DE LAMPE A INCANDESCENCE MAXIMALE EN FONCTIONNEMENT PARALLELE ET EN COMBINAISON AVEC LE BOOSTER DE VARIATION DMB.1 T 67

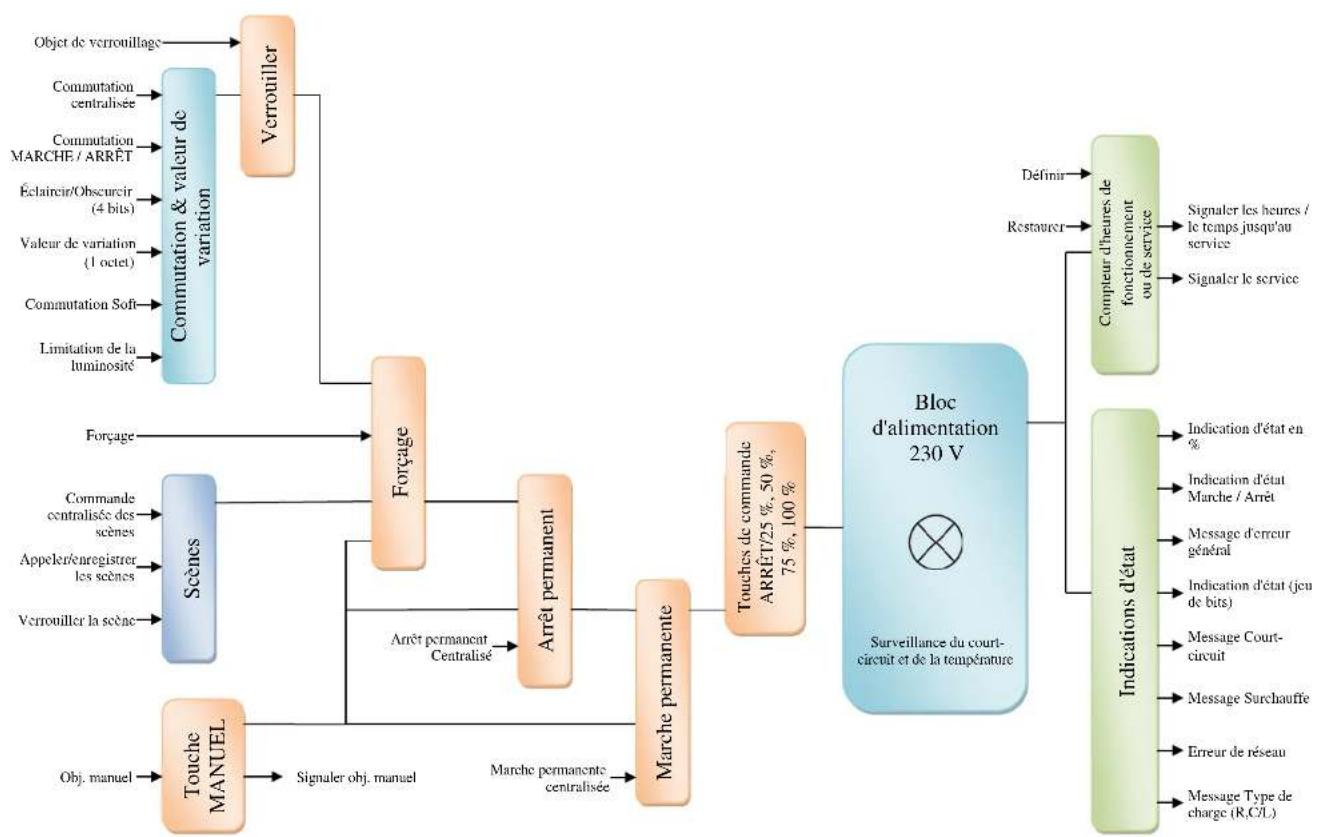

6.10 DIAGRAMME FONCTIONNEL 69

7 NOTICE D'UTILISATION 70

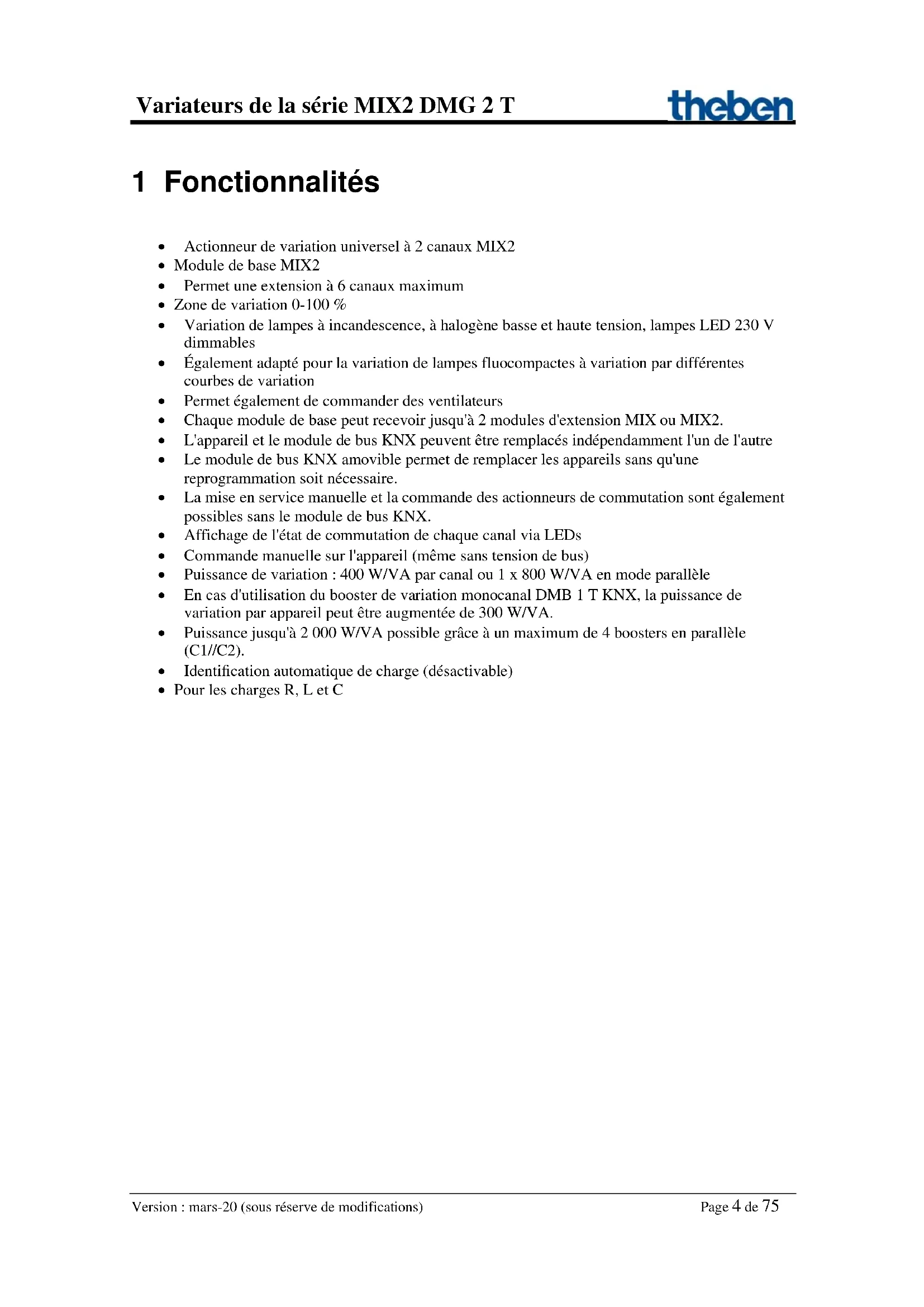

1 Fonctionnalités

• Actionneur de variation universel à 2 canaux MIX2
- Module de base MIX2
- Permet une extension à 6 canaux maximum
• Zone de variation 0-100 %
- Variation de lampes à incandescence, à halogène basse et haute tension, lampes LED 230 V dimmables
- Également adapté pour la variation de lampes fluocompactes à variation par différentes courbes de variation
- Permet également de commander des ventilateurs
- Chaque module de base peut recevoir jusqu'à 2 modules d'extension MIX ou MIX2.
• L'appareil et le module de bus KNX peuvent être remplacés indépendamment l'un de l'autre
- Le module de bus KNX amovible permet de remplacer les appareils sans qu'une reprogrammation soit nécessaire.
- La mise en service manuelle et la commande des actionneurs de commutation sont également possibles sans le module de bus KNX.
• Affichage de l'état de commutation de chaque canal via LEDs
- Commande manuelle sur l'appareil (même sans tension de bus)
- Puissance de variation : 400 W/VA par canal ou 1 x 800 W/VA en mode parallèle

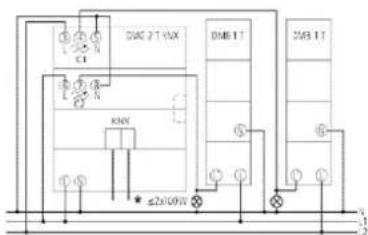

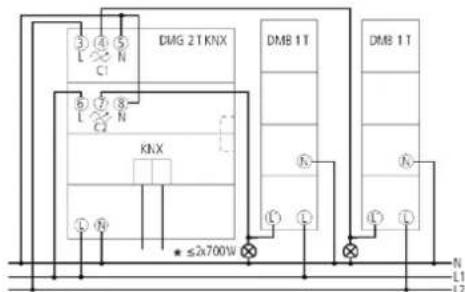

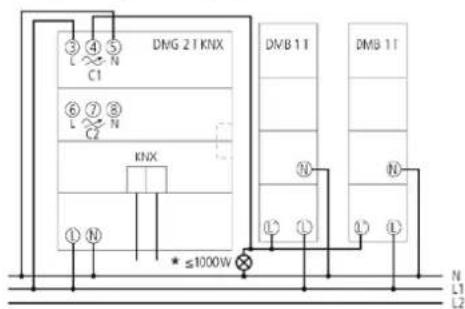

- En cas d'utilisation du booster de variation monocanal DMB 1 T KNX, la puissance de variation par appareil peut être augmentée de 300 W/VA.

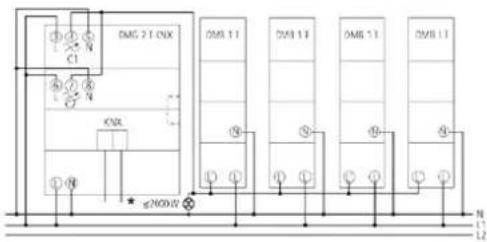

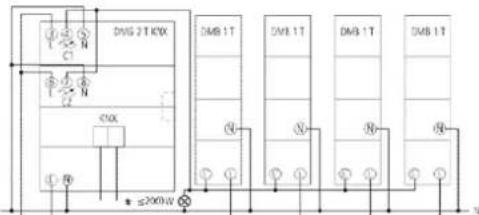

- Puissance jusqu'à 2 000 W/VA possible grâce à un maximum de 4 boosters en parallèle (C1//C2).
• Identification automatique de charge (désactivable)
• Pour les charges R, L et C

2 Appareils MIX2 et FIX1/FIX2

Ce manuel décrit les appareils MIX2 et peut également être utilisé pour les appareils de la série FIX2.

Un appareil FIX1 se comporte comme un module de base MIX2.

Un appareil FIX2 se comporte comme un module de base MIX2 et un module d'extension du même type (par ex. actionneur de store) dans un même boîtier.

Les appareils de la série FIX (n° de réf. 494..):

• Ils ne sont pas extensibles.
• Ils ne peuvent pas être combinés.

Les autres fonctions sont identiques à la série MIX2.

3 Appareils MIX et MIX2

La série MIX2 se compose des appareils de base D RMG 4 I, RMG 8 S, RMG 8 T, DMG 2 T, JMG 4 T, JMG 4 T 24V, HMG 6 T + extensions RME 4 I, RME 8 S, RME 8 T, DME 2 T, JME 4 T, JME 4 T 24V, HMG 6 T (04.2014).

L'appareil de base MIX2 est compatible avec tous les types d'appareils d'extension MiX et MIX2.

Tableau 1

Type d'appareil	N° de réf.	Désignation	Utilisable avec l'appareil de base..
			de la série MiX	de la série MIX2
Appareils de base MIX2	493...	RMG 4 I, RMG 8 S, RMG 8 T, DMG 2 T, JMG 4 T, JMG 4 T 24V, HMG 6 T.	- -
Extensions MIX2	493...	RME 4 I, RME 8 S, RME 8 T, DME 2 T, JME 4 T, JME 4 T 24V, HME 6 T.	Non Oui
Appareils de base MIX	491...	BMG 6, DMG 2 S, HMG 4, JMG 4 S, RMG 4 S, RMG 4 charge C, SMG 2 S	- -
Extension MIX	491...	BME 6, DME 2 S, HME 4, JME 4 S, RME 4 S, RME 4 charge C, SME 2 S	Oui Oui*

* Représentation adaptée des paramètres et numérotation des objets.

3.1 Manipulation

Chaque actionneur de variation possède une touche manuelle.

Lorsque le mode manuel est activé, le variateur peut uniquement être commandé avec les touches.

Les télégrammes du bus ne sont pas exécutés.

Chaque canal dispose de 4 touches et de 4 LED.

Les LED indiquent l'état actuel sous forme d'affichage à barres :

LED 1

LED 2

LED 3

LED 4

En cas de surchauffe ou de court-circuit de la charge, l'intensité est réduite à 0 %.

Les touches consultent les valeurs de variation suivantes :

Tableau 2 :

Touche 1	Touche 2	Touche 3	Touche 4
25 %ou Arrêt	50 % 75	% 100 %

En mode normal :

Appuyer sur une touche pour exécuter la valeur de variation souhaitée.

Un état créé via la touche de canal peut être écrasé à tout instant via le bus.

En mode manuel avec la touche manuelle ou Objet manuel :

Si la fonction « manuel » est sélectionnée, la LED correspondante s'affiche.

Les fonctions temporelles éventuellement activées (par ex. commutation progressive) sont arrêtées.

L'état de variation est figé et ne peut plus être modifié que par les touches du canal.

Les télégrammes du bus ne sont plus exécutés.

L'état « manuel » est réinitialisé en cas de coupure de réseau.

À l'arrêt du mode manuel, les événements de bus déjà reçus ne sont pas rattrapés.

4 Caractéristiques techniques

Tension de service KNX	Tension du bus, ≤ 4 mA
Tension de service	230 V CA +10 % -15 %
Fréquence	50 Hz
Consommation en veille	0,9 / 1,5W3
Largeur	4 TE / 8 TE3
Type de montage	Rail DIN
Type de raccordement	Bornes à vis
Section de câble max.	Massif : de 0,5 mm2 (Ø 0,8) à 4 mm2Toron avec bague d'extrémité : de 0,5 mm2à 2,5 mm2
Nombre de canaux	2 / 43
Type de lampes	Lampes à incandescence, lampes à halogène basse et haute tension, lampes fluocompactes1 et LED
Puissance de commutation par canal	400 W
Puissance de commutation en mode parallèle	800 W
Puissance de commutation des lampes fluocompactes à variation par canal	Sortie de phase (Mode RC) : 400 WEntrée de phase (Mode L) : 80 W
Puissance de commutation des lampes fluocompactes à variation en mode parallèle	Sortie de phase (Mode RC) : 800 WEntrée de phase (Mode L) : 140 W
Puissance de commutation des LED dimmables 230 V par canal	Sortie de phase (Mode RC) : 400 WEntrée de phase (Mode L) : 60 W
Puissance de commutation des LED dimmables variation 230 V en mode parallèle	Sortie de phase (Mode RC) : 800 WEntrée de phase (Mode L) : 120 W
Puissance de commutation min.	5 W
Longueur du câble max.	100 m
Température ambiante	-5 °C ... +45 °C
Indice de protection	IP 20
Classe de protection	II selon EN 60 669
BOOSTER DE VARIATION
Consommation en veille	0,2 W
Largeur	1 TE
Nombre de canaux	1
Type de lampes	Lampes à incandescence, lampes halogènes basse et haute tension et LED
Augmentation de la puissance de commutation2 pour les lampes à incandescence, les lampes halogènes basse et haute tension par booster de	300 W
Augmentation de la puissance de commutation pour les LED 230 V dimmables par booster	45 W
Puissance de commutation min.	5 W

^1 Possible uniquement sans booster.
^2 Puissances de variation > 1 000 W réservées exclusivement à une utilisation professionnelle
^3 DM 4 T

4.1 Consignes importantes

1. Lors du changement de lampe, il faut impérativement couper l'alimentation en tension (au niveau du coffret à coupe-circuits).
2. Pendant le branchement ou le débranchement de modules, la tension EIB doit être coupée.
3. Le montage en série ou en parallèle de variateurs est interdit : SEULS les modules Booster sont branchés en parallèle (jusqu'à 2 modules possibles par canal).
4. Si C2 renforce le canal C1 (mode parallèle spécial), il est possible de raccorder au total jusqu'à 4 modules booster pour varier une puissance de jusqu'à 2 000 W.
5. Il est interdit de monter un transformateur de réglage devant le variateur.
6. Les courants porteurs en ligne du fournisseur d'électricité peuvent se manifester par un bref clignotement de l'éclairage.

5 Programme d'application « MIX2 V1.6 »

5.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	Variateurs
Type de produit	DMG 2 T
Nom du programme	MIX2 V1.6

La base de données ETS peut être téléchargée sur notre site Internet : www.theben.de/en/downloads_en

Tableau 3

Nombre d'objets de communication :	254
Nombre d'adresses de groupe :	254
Nombre d'associations :	255

5.2 Objets de communication

Les objets se répartissent les objets relatifs aux canaux et communs.

5.2.1 Objets relatifs aux canaux

Tableau 4

N° N	Nom de l'objet Fonction		Type DPT	Flags
				C	L	S	T
0	DMG 2 T Canal Cl	Commutation MARCHE / ARRÊT	1 bit1 001	C	L	S	-
1	DMG 2 T Canal Cl	Éclaircir/Obscurcir	4 bits3.007	C	L	S	-
2 DMG 2 T Canal Cl Valeur de variation			1 octet5 001	C	-	S	-
3 DMG 2 T Canal Cl Commutation Soft			1 bit1 001	C	L	S	-
4	DMG 2 T Canal Cl	Verrouiller	1 bit1 001	C	L	S	-
5	DMG 2 T Canal Cl	Appeler / enregistrer les scènes	1 octet17 001	C	L	S	-
6 DMG 2 T Canal Cl		Verrouiller les scènes = 1	1 bit1 001	C	L	S	-
		Déverrouiller les scènes = 1	1 bit1 001	C	L	S	-
7 DMG 2 T Canal Cl		Forçage = 1	1 bit1 001	C	L	S	-
		Forçage = 0	1 bit1 001	C	L	S	-
		Valeur de variation pr forçage	1 octet5 001	C	L	S	-
		Forçage	2 bits2 001	C	L	S	-
8 DMG 2 T Canal Cl Limitation valeur de variation			1 octet5 001	C	L	S	-
9	DMG 2 T Canal Cl	Indication d'état Marche / Arrêt	1 bit1 001	C	L	-	T
10 DMG 2 T Canal Cl Indication d'état en %			1 octet5 001	C	L	-	T
11 DMG 2 T Canal Cl		Temps jusqu'au prochain service	2 octets7 001	C	L	S	T
		Indication d'état heures de fonctionnement	2 octets7 001	C	L	S	T
12	DMG 2 T Canal Cl	Service nécessaire	1 bit1 001	C	L	-	T

Suite :

N°	Nom de l'objet Fonction		Type DPT	Flags
				C	L	S	T
13	DMG 2 T Canal C1	Remise à zéro du service	1 bit 1 001	C	L	S	-
		Remise à zéro heures de serv.	1 bit 1 001	C	L	S	-
14	DMG 2 T Canal C1	Message d'erreur général	1 bit 1 001	C	L	-	T
15	DMG 2 T Canal C1	Message Court-circuit	1 bit 1 001	C	L	-	T
16	DMG 2 T Canal C1 Message Surchauffe		1 bit 1 001	C	L	-	T
17	DMG 2 T Canal C1	Erreur de réseau	1 bit 1 001	C	L	-	T
18	DMG 2 T Canal C1	Message Type de charge (R,C/L)	1 bit 1 001	C	L	-	T
30	DMG 2 T Canal C2 Commutation	MARCHE / ARRÊT	1 bit 1 001	C	L	S	-
31	DMG 2 T Canal C2	Éclaircir/Obscurcir	4 bits 3 007	C	L	S	-
32	DMG 2 T Canal C2	Valeur de variation	1 octet 5 001	C	-	S	-
33	DMG 2 T Canal C2 Commutation	Soft	1 bit 1 001	C	L	S	-
34	DMG 2 T Canal C2 Verrouiller		1 bit 1 001	C	L	S	-
35	DMG 2 T Canal C2	Appeler / enregistrer les scènes	1 octet 17 001	C	L	S	-
36	DMG 2 T Canal C2	Déverrouiller les scènes = 1	1 bit 1 001	C	L	S	-
		Verrouiller les scènes = 1	1 bit 1 001	C	L	S	-
37	DMG 2 T Canal C2	Forçage = 0	1 bit 1 001	C	L	S	-
		Forçage = 1	1 bit 1 001	C	L	S	-
		Valeur de variation pr forçage	1 octet 5 001	C	L	S	-
		Forçage	2 bits 2 001	C	L	S	-
38	DMG 2 T Canal C2 Limitation valeur de variation		1 octet 5 001	C	L	S	-
39	DMG 2 T Canal C2 Indication d'état Marche / Arrêt		1 bit 1 001	C	L	-	T
40	DMG 2 T Canal C2 Indication d'état en %		1 octet 5 001	C	L	-	T

Suite :

N°	Nom de l'objet Fonction		Type DPT	Flags
				C	L	S	T
41	DMG 2 T Canal C2 Temps jusqu'au prochain service		2 octets 7 001	C	L	S	T
	DMG 2 T Canal C2	Indication d'état heures de fonctionnement	2 octets 7 001	C	L	S	T
42	DMG 2 T Canal C2	Service nécessaire	1 bit 1 001	C	L	-	T
43	DMG 2 T Canal C2 Remise à zéro du service		1 bit 1 001	C	L	S	-
	DMG 2 T Canal C2 Remise à zéro heures de serv.		1 bit 1 001	C	L	S	-
44	DMG 2 T Canal C2	Message d'erreur général	1 bit 1 001	C	L	-	T
45	DMG 2 T Canal C2	Message Court-circuit	1 bit 1 001	C	L	-	T
46	DMG 2 T Canal C2 Message Surchauffe		1 bit 1 001	C	L	-	T
47	DMG 2 T Canal C2	Erreur de réseau	1 bit 1 001	C	L	-	T
48	DMG 2 T Canal C2	Message Type de charge (R,C/L)	1 bit 1 001	C	L	-	T

Tableau 5 : Aperçu des objets relatifs aux canaux

Module de baseDMG 2 T		1re extensionDME 2 T		2e extensionDME 2 T
C1	C2	C1	C2	C1	C2
0	30	80	110	160	190
1	31	81	111	161	191
2	32	82	112	162	192
3	33	83	113	163	193
4	34	84	114	164	194
5	35	85	115	165	195
6	36	86	116	166	196
7	37	87	117	167	197
8	38	88	118	168	198
9	39	89	119	169	199
10	40	90	120	170	200
11	41	91	121	171	201
12	42	92	122	172	202
13	43	93	123	173	203
14	44	94	124	174	204
15	45	95	125	175	205
16	46	96	126	176	206
17	47	97	127	177	207
18	48	98	128	178	208

5.2.2 Objets communs

Ces objets sont en partie utilisés par l'appareil de base et les deux appareils d'extension.

Tableau 6 :

N° N	Nom de l'objet Fonction		Type DPT	Flags
				C	L	S	T
78	DMG 2 T	Manuel	1 bit1 001	C	L S	T
158	EM1 DME 2 T
238	EM2 DME 2 T
240	MARCHE permanente Centralisée	Pour RMG 8S, DME 2 S, SME 2 S, DMG 2 T, DME 2 T	1 bit1 001	C	L S	T
241	ARRÊT permanent Centralisé	Pour RMG 8S, DME 2S,SME 2S, DMG 2 T, DME 2 T	1 bit1 001	C	L S	T
242	Commutation centralisée	Pour RMG8S, DME 2S,SME 2S, DMG 2 T,DME 2 T	1 bit1 001	C	L S	T
243	Appel/enregistrement des scènes centralisé	RMG8S, DME2S, JME4S,SME2S, DMG 2 T,DME 2 T	1 octet18 001	C	L S	T
244	Sécurité centrale 1 Pour JME 4 S		1 bit1 001	C	L S	-
245	Sécurité centrale 2 Pour JME 4 S		1 bit1 001	C	L S	-
246	Sécurité centrale 3 Pour JME 4 S		1 bit1 001	C	L S	-
247	Montée/Descente centralisée Pour	JME 4 S	1 bit1 008	C	L S	-
248	inutilisé
249	inutilisé
250	Version du coupleur de bus envoi		14 octets16 001	C	L	-	T
251	Version de l'appareil de base	envoi	14 octets16 001	C	L	-	T
252	Version du 1^e appareild'extension	envoi	14 octets16 001	C	L	-	T
253	Version du 2^e appareild'extension	envoi	14 octets16 001	C	L	-	T

5.2.3 Description des objets

- Objets 0, 30, 80, 110, 160, 190 « Commutation MARCHE/ARRÊT »

Avec un 1 sur cet objet, la luminosité augmente jusqu'à 100 % ; avec un 0, elle retombe à 0 %.

- Objets 1, 31, 81, 111, 161, 191 « éclaircir / obscurcir »

Cet objet est commandé par des télégrammes à 4 bits (DPT 3.007 Control_Dimming).

Cette fonction permet d'augmenter ou de réduire progressivement

l'intensité lumineuse.

En application par défaut, des télégrammes à 64 niveaux sont envoyés.

IMPORTANT : la réaction aux télégrammes à 4 bits dépend du paramètre.

« Enclenchement et coupure par télégramme à 4 bits ».

Voir en annexe : Télégrammes à 4 bits (éclaircir/obscurcir)

- Objets 2, 32, 82, 112, 162, 192 « Valeur de variation »

Cet objet permet de sélectionner directement le réglage de variation souhaité.

Format : valeur de pourcentage 1 octet variation EIS 2, valeur.

$$ 0 = 0 \% $$

$$ 255 = 100 \% $$

- Objets 3, 33, 83, 113, 163, 193 « Commutation Soft »

Un 1 sur cet objet lance un cycle de commutation Soft, c'est-à-dire :

En partant de la luminosité minimale, la luminosité est graduellement augmentée.

La valeur de variation reste constante pendant la durée paramétrée et diminue progressivement une fois ce délai écoulé.

Une fois la luminosité minimale paramétrée atteinte, la valeur de variation est remise à 0 %.

Le cycle peut être prolongé ou coupé prématurément par des télégrammes

Ce déroulement peut aussi être commandé par une minuterie quand le paramètre « Délai entre Marche Soft et Arrêt Soft » est réglé sur « jusqu'au télégramme d'Arrêt Soft ».

Le cycle de variation est alors lancé par un 1 et stoppé par un 0.

Voir en annexe : Application de la fonction de commutation Soft

- Objets 4, 34, 84, 114, 164, 194 « Verrouiller »

Le comportement en cas d'activation ou de désactivation du verrouillage peut être paramétré lorsque la fonction de verrouillage a été activée (page de paramètres Sélection de la fonction Canal C1/C2).

Le verrouillage n'est activé que lors de la réception de l'objet, c'est-à-dire avec Verrouillage avec télégramme ARRÊT, le canal n'est pas verrouillé au retour du bus.

Si le paramètre est Comportement à l'activation du verrouillage = aucune réaction, un processus de commutation Soft en cours n'est pas interrompu.

- Objets 5, 35, 85, 115, 165, 195 « Appeler / enregistrer les scènes »

Uniquement disponible lorsque la fonction Scène a été activée (page de paramètres Sélection de la fonction).

Cet objet permet de mémoriser des scènes et de les rappeler ultérieurement.

Lors de l'enregistrement, la valeur de variation du canal est enregistrée.

Cette valeur est alors mémorisée sans tenir compte de la manière dont elle a été mise en œuvre (par les biais des commandes de commutation, des objets centraux ou des touches de l'appareil).

Lors de l'appel, la valeur de variation mémorisé est rétablie.

Tous les numéros de scène de 1 à 64 sont pris en charge.

Chaque canal peut participer à 8 scènes.

Voir en annexe : les scènes

- Objets 6, 36, 86, 116, 166, 196 « Verrouiller les scènes = 1, Déverrouiller les scènes = 1 »

Verrouille la fonction de scène par un 1 ou un 0, selon le paramétrage.

Tant que le verrouillage est actif, l'enregistrement et l'appel des scènes n'est plus possible.

- Objets 7, 37, 87, 117, 167, 197 « Forçage = 1 » / « Forçage = 0 » / « Forçage par valeur de variation »

La fonction de l'objet de forçage peut se paramétrer comme objet à 1 ou 2 bit(s) ou comme objet à 1 octet.

Tableau 7

Format de l'objet de forçage	Forçage		Comportement en cas de forçage
	Déclencher par	Terminer par	Début	Fin
1 bit	1 ou 0 (paramétrable)	0 ou 1 (paramétrable)	paramétrable dans le programme d'application
2 bits	Forçage MARCHE = 3 Forçage ARRÊT = 2	Désactiver le forçage = 0 ou 1	paramétrable dans le programme d'application.	La dernière valeur de variation avant le forçage est rétablie
1 octet	1-100 %	0	Le télégramme de déclenchement sert aussi de valeur de variation forcée.	La dernière valeur de variation avant le forçage est rétablie

- Objets 8, 38, 88, 118, 168, 198 « Limitation de la valeur de variation »

La valeur réceptionnée est enregistrée comme la valeur de variation maximale réglable.

Sa plage de validité est déterminée sur la page de paramètres Limitation de la valeur de variation.

- Objet 9, 39, 89, 119, 169, 199 « Indication d'état Marche/Arrêt »

Envoie l'état de variation actuel :

1 = la valeur de variation actuelle se situe entre 1 % et 100 %

0 = la valeur de variation actuelle est = 0 %

- Objet 10, 40, 90, 120, 170, 200 « Indication d'état en % »

Envoie la nouvelle valeur de variation après modification dès qu'une opération de variation est terminée, c'est-à-dire dès que la nouvelle valeur de consigne est atteinte.

Format : 1 octet, 0 ... 255, c'est-à-dire 0 à 100 %

- Objet 11, 41, 91, 121, 171, 201 « Temps jusqu'au prochain service », « Indication d'état heures de fonctionnement »

Uniquement disponible lorsque la fonction de compteur d'heures de service a été activée (page de paramètres Sélection de la fonction).

Indique, selon le Type de compteur d'heures de service sélectionné (page de paramètres Compteur d'heures de service et service), le temps restant jusqu'à l'écoulement de l'intervalle de service réglé ou l'état actuel du compteur d'heures de service.

- Objet 12, 42, 92, 122, 172, 202 « Service nécessaire »

Uniquement disponible lorsque la fonction de compteur d'heures de service a été activée (page de paramètres Sélection de la fonction) et Type de compteur d'heures de service = Compteur de temps jusqu'au prochain service.

Indique si l'intervalle de service paramétré est écoulé.

0 = non écoulé

1 = intervalle de service écoulé.

- Objets 13, 43, 93, 123, 173, 203 « Mise à zéro du service », « Mise à zéro heures de fonctionnement »

Uniquement disponible lorsque la fonction de compteur d'heures de service a été activée (page de paramètres Sélection de la fonction).

- Objets 14, 44, 94, 124, 174, 204 « Message d'erreur général »

Sert de signal de fonctionnement défectueux :

0 = pas d'erreur

1 = une erreur a été constatée

Ce message peut, par exemple, s'afficher sur un écran.

- Objet 15, 45, 95, 125, 175, 205 « Rapport Court-circuit »

0 = OK

1 = Court-circuit sur la sortie du variateur :

Vérifier les câbles raccordés et la charge.

→ En cas de court-circuit, les 4 LED témoin de l'appareil clignotent.

- Objets 16, 46, 96, 126, 176, 206 « Message Surchauffe »“

0 = OK

1= le variateur est surchargé :

• Puissance raccordée trop élevée,
• Température ambiante trop élevée,
- Booster défectueux
- Position de montage incorrecte, c'est-à-dire que l'appareil ne peut pas dissiper la chaleur

→ En cas de surchauffe, les LED témoin 2, 3, et 4 clignotent.

- Objet 17, 47, 97, 127, 177, 207 « Erreur de réseau »

0 = OK

1 = pas de tension réseau disponible :

Coupure de réseau ou matériel défectueux.

→ Afin de pouvoir détecter les coupures du réseau côté charge, le variateur doit être alimenté par le raccord de réseau sur l'appareil de base.

- Objet 18, 48, 98, 128, 178, 208 « Message Type de charge (R/C, L) »

Indication du type de charge actuel.

0 = Coupure de début de phase (Charge L raccordée), transformateurs conventionnels.

1 = Coupure de fin de phase (charge R,C raccordée), transformateurs électroniques ou charge de lampes à incandescence.

• Objets 78, 158, 238 « Manuel »

Disponibles uniquement pour les appareils de la série MIX2 (n° de référence 493...) Active le mode manuel sur le module correspondant ou envoie l'état du mode manuel.

Tableau 8

4 bits	Signification	Explication
0 Auto		Tous les canaux peuvent être commutés aussi bien via le bus qu'avec les touches.
1 Manuel		Les canaux ne peuvent être commutés qu'avec les touches sur l'appareil. Les télégrammes du bus n'ont aucun effet.Les fonctions temporelles éventuellement activées (par ex. commutation progressive) sont arrêtées.

La durée du mode manuel, c.-à-d. la Fonction de la touche Manuel, est paramétrable sur la page de paramètres Généralités.

À l'arrêt du mode manuel, les événements de bus déjà reçus ne sont pas rattrapés. L'état « manuel » est réinitialisé en cas de coupure de réseau.

- Objet 240 « MARCHE permanente centralisée »

Fonction d'activation centralisée.

Permet d'activer simultanément tous les canaux (modules de base et d'extension) avec un unique télégramme.

0 = aucune fonction 1 = MARCHE permanente

La participation à cet objet peut être paramétrable individuellement pour chaque canal (page des paramètres DMG 2 T Canal C1/C2 : sélection de la fonction).

IMPORTANT :

Cet objet a la priorité la plus élevée.

Tant que cet objet est défini, les autres instructions de commutation n'ont aucun effet sur les canaux participants.

Influence les appareils suivants :

RMG 8 S/RME 8 S, RMG 4 I / RME 4 I, RMG 8 T / RME 8 T, RME 4 S / C-Last, DMG 2 T, DME 2 S/T, SME 2 S.

- Objet 241 « ARRÊT permanent centralisé »

Fonction de désactivation centralisée.

Permet de désactiver simultanément tous les canaux (modules de base et d'extension) avec un unique télégramme.

0 = aucune fonction

1 = ARRÊT permanent

La participation à cet objet peut être paramétrable individuellement pour chaque canal (page des paramètres ).

IMPORTANT : cet objet possède une priorité de second rang après la fonction MARCHE permanente centralisée. Tant que cet objet est défini, les autres instructions de commutation n'ont aucun effet sur les canaux participants.

Influence les appareils suivants :

RMG 8 S/RME 8 S, RMG 4 I / RME 4 I, RMG 8 T / RME 8 T, RME 4 S / C-Last, DMG 2 T, DME 2 S/T, SME 2 S.

- Objet 242 « Commutation centralisée »

Fonction de commutation centralisée.

Permet d'activer / de désactiver simultanément tous les canaux (modules de base et d'extension) avec un unique télégramme.

0 = ARRÊT

1 = MARCHE

La participation à cet objet peut être paramétrable individuellement pour chaque canal (page des paramètres DMG 2 T Canal C1/C2 : sélection de la fonction).

Avec cet objet, chaque canal participant réagit exactement comme si son premier objet (c.-à-d. obj. 0, 30, etc) interceptait un ordre de commutation.

Influence les appareils suivants :

RMG 8 S/RME 8 S, RMG 4 I / RME 4 I, RMG 8 T / RME 8 T, RME 4 S / C-Last, DMG 2 T, DME 2 S/T, SME 2 S.

- Objet 243 « Appel/enregistrement des scènes centralisé »

Cet objet permet d'enregistrer des « scènes » et de les rappeler ultérieurement.

Lors de l'enregistrement, l'état momentané du canal de variation (ou l'état de commutation sur d'autres actionneurs) est enregistré, peu importe la manière dont cet état a été réalisé (que ce soit par valeurs de variation, commandes de commutation, objets centraux ou commutateurs manuels).

Lors du rappel, l'état enregistré est rétabli.

Chaque canal peut participer à 8 scènes max.

Influence les appareils suivants :

RMG 4 I / RME 4 I, RMG 8 S / RME 8 S, RMG 8 T / RME 8 T, DMG 2 T / DME 2 T,

JMG 4 T / JME 4 T, RME 4 S / C-Last, DME 2 S, SME 2 S, JME 4 S.

Voir en annexe : Les scènes

- Objets 244, 245, 246

Non utilisé

- Objet 247

Non utilisé

- Objet 248

non utilisé.

- Objet 249

non utilisé.

- Objet 250 « Version du coupleur de bus »

Uniquement à des fins de diagnostic.

Envoie la version du logiciel du coupleur de bus après une réinitialisation ou un téléchargement. Peut également être lu directement avec l'ETS.

Format : Axx Hyy Vzzz

Code	Signification
xx	00 .. FF = Version de l'application sans point de séparation (14 = V1.4, 15 = V1.5, etc.).
yy	Version du matériel 00..99
zzz	Version du progiciel 000..999

EXEMPLE : A15 H03 V014

• Application ETS Version 1.5
• Version du matériel \$03
• Version du progiciel \$14

- Objet 251 « Version de l'appareil de base »

Uniquement à des fins de diagnostic.

Disponible uniquement pour les appareils de base de la série MIX2 (n° de référence 493...).

Envoie la version du logiciel (micrologiciel) de l'appareil de base après une réinitialisation ou un téléchargement.

Peut également être lu directement avec l'ETS.

La version est indiquée sous forme de suite de caractères ASCII.

Format : Mxx Hyy Vzzz

Code	Signification
xx	01 .. FF = Identification du module (hexadécimale).
yy	Version du matériel 00..99
zzz	Version du progiciel 000..999

EXEMPLE : M11 H25 V025

• Module \$11 = RMG 8 S
• Version du matériel V25
• Version du progiciel V25

Identifications de module possibles (version 2014)

Module	Désignation
Module ou tension réseau non disponible.	00
RMG 8 S	11
RMG 4 I	12
DMG 2 T	13
JMG 4 T/JMG 4 T 24V	14
HMG 6 T	15
RMG 8 T	$17

EXEMPLE : M15 H25 V025

• Module \$15 = HMG 6 T
• Version du matériel V25
• Version du progiciel V25

- Objet 252 « Version du 1er appareil d'extension »

Format du télégramme : voir ci-dessus, objet 251

Identifications de module possibles (version 2012)

Module	Désignation
Module ou tension réseau non disponible.	00
RME 8 S	11
RME 4 I	12
DME 2 T	13
JME 4 T/JME 4 T 24V	14
HME 6 T	15
RME 8 T	$17

- Objet 253 « Version du 2e appareil d'extension »

Voir ci-dessus, objet 252

5.3 Paramètres

5.3.1 Pages de paramètres

Chaque appareil a 2 canaux identiques.

Une fonction de copie dans le 2^e canal simplifie la programmation.

Tableau 9

Fonction	Description
Généralités	Sélection des modules et des paramètres centraux.
APPAREIL DE BASE : DMG 2 T	(Page blanche)
DMG 2 T Canal C1 Sélection de la fonction	Propriétés du canal et activation d'autres fonctions (Commutation Soft, Forçage, Scènes, etc.).
Comportement de variation	Sélection de charge, durées de variation, valeur d'activation de variation, etc.
Limitation de la valeur de variation	Plage de validité de la limitation.
Commutation Soft	Luminosité/valeur de variation et réglages horaires pour la commutation Soft.
Fonction de verrouillage	Type du télégramme de verrouillage et comportement lors du verrouillage.
Forçage	Comportement en mode Forçage.
Scènes	Sélection des numéros de scènes applicables au canal.
Indication d'état	Format de l'objet d'indication d'état et du temps d'envoi cyclique.
Compteur d'heures de service et service	Type de compteur d'heures de service, le cas échéant intervalle de service, etc.
Coupure de courant et rétablissement	Comportement en cas de coupure et de rétablissement du bus et du réseau
Messages de diagnostic	Activer l'envoi de messages de diagnostic et d'erreurs.

5.3.2 Généralités

Tableau 10

Désignation	Valeurs	Description
Type de module de base	Sélectionner l'appareil..RMG 8 S..RMG 8 T..RMG 4 I..DMG 2 T..JMG 4 T/JMG 4 T 24V..HMG 6 T..	Sélection de l'appareil de base disponible(série MIX2 uniquement)
Type du 1er module d'extension	Non disponible / inactifRME 8 S..RME 8 T..RME 4 I..DME 2 T..JME 4 T/JME 4 T 24V..HME 6 T..RME 4 S / RME 4 C-Last..DME 2 / SME 2..BME 6..JME 4 S..HME 4..	Sélection du 1er appareil d'extension, si disponible.(Série MIX ou MIX2)
Type du 2e module d'extension	Non disponible / inactifRME 8 S..RME 8 T..RME 4 I..DME 2 T..JME 4 T/JME 4 T 24V..HME 6 T..RME 4 S / RME 4 C-Last..DME 2 / SME 2..BME 6..JME 4 S..HME 4..	Sélection du2er appareil d'extension, si disponible.(Série MIX ou MIX2)
Durée de l'envoi cyclique des objets d'indication d'état(Série MIX, n° de réf. 491...)	2 minutes, 3 minutes,5 minutes, 10 minutes,15 minutes, 20 minutes30 minutes, 45 minutes60 minutes	Ce paramètre est utilisé exclusivement pour l'appareil d'extension de la série MIX(DME 2 S, SME 2, JME 4 S,BME 6, RME 4 S / Charge C, et HME 4).

Suite :

Désignation	Valeurs	Description
Fonction de la touche Manuel (série MIX2, n° de réf. 493...)	Valable 24 h ou jusqu'à mise à zéro via l'objetVerrouillé(e)Valable jusqu'à la mise à zéro via l'objetValable 30 min ou jusqu'à mise à zéro via l'objetValable 1 h ou jusqu'à mise à zéro via l'objetValable 2 h ou jusqu'à mise à zéro via l'objetValable 4 h ou jusqu'à mise à zéro via l'objetValable 8 h ou jusqu'à mise à zéro via l'objetValable 12 h ou jusqu'à mise à zéro via l'objet	Définit la durée pendant laquelle l'appareil doit fonctionner en mode Manuel et la méthode de désactivation de ce mode.En mode Manuel, les canaux peuvent uniquement être activée ou désactivée via les touches de l'appareil.Voir également : Objekt 78Ce paramètre est exclusivement utilisé pour les appareils de la série MIX2.
Utilisation manuelle des canaux (série MIX2, n° de réf. 493...)	Déverrouillé(e)Verrouillé(e)	Les canaux peuvent être commutés avec les touches de l'appareil.Pas de mode Manuel, les touches de l'appareil sont verrouillées..

5.3.3 DMG 2 T Canal C1/C2 : sélection de la fonction

Tableau 11

Désignation	Valeurs	Description
Copier les paramètres principaux du canal C1	nonoui, Canal C2 renforce Canal C1	Ce paramètre est disponible uniquement pour C2.C1 et C2 sont paramétrables de manière totalement indépendante l'un par rapport à l'autre.C2 est automatiquement exploité avec les mêmes réglages que C1. Seuls les messages de Forçage, Scènes, Compteur d'heures de fonctionnement et de diagnostic restent paramétrables individuellement pour C2.Le canal C2 est câblé avec le canal C1 et sert uniquement d'amplificateur de puissance. Dans ce mode, jusqu'à 4 modules booster peuvent être raccordés pour atteindre une puissance de variation de jusqu'à 2 000 W.
Adapter les limitations de la valeur de variation	nonoui..	Les valeurs par défaut s'appliquent :Exécuter la limitation en cas de description de l'objet = nonLimitation valable pour :- Commutation Soft- Variation absolue- Variation relative- Instruction de commutation = nonLa page Limitation de la valeur de variation s'affiche et tous les paramètres peuvent être personnalisés.

Suite :

Désignation	Valeurs	Description
Adapter la commutation Soft	nonoui..	Les valeurs par défauts'appliquent:- Délai de MARCHE Soft = 1 min- Valeur de variation après MARCHE Soft= 100%- Délai entre MARCHE Soft et ARRÊT Soft = 5 min- Délai d'ARRÊT Soft = 1 minLa page Commutation Soft s'affiche et tous les paramètres peuvent être personnalisés.
Adapter la fonction de verrouillage	nonoui..	Les valeurs par défauts'appliquent:- Verrouiller par un télégramme ON- Comportement à l'activation du verrouillage = 10%- Comportement à la désactivation du verrouillage = actualisationLa page Fonction de verrouillage s'affiche et tous les paramètres peuvent être personnalisés.
Activer la fonction de forçage	nonoui..	Pas de fonction de forçage.La page Fonction de forçage s'affiche.
Activer les scènes	nonoui..	Ne pas utiliser de scènes.La page Scènes s'affiche.
Participation aux objets centraux	nonOui : à tous les objets centrauxSeulement pour MARCHE permanente centraliséeSeulement pour ARRÊT permanent centraliséSeulement pour commutation centraliséeSeulement pour Commutation et Marche permanente centraliséesSeulement pour Commutation et Arrêt permanent centralisésSeulement pour Marche permanente et Arrêt permanent centralisés	Les objets centraux ne sont pris en compte.Quels sont les objets à prendre en compte ?Les objets centraux permettent l'activation et la désactivation simultanées de plusieurs canaux avec un seul objet.

Suite :

Désignation	Valeurs	Description
Adapter les indications d'état	nonoui..	Les valeurs par défauts'appliquent :- Format de l'indication d'état1 bit = non inversé- Envoyer cycliquementl'indication d'état 1 bit = non- Envoyer l'indication d'état de8 bits := uniquement aprèsachèv. procédure de variation- Envoyer cycliquementl'indication d'état 8 bits = non- Durée de l'envoi cyclique desindications d'état = 60 minLa page Indication d'états'affiche et tous les paramètrespeuvent être personnalisés.
Activer le compteur d'heures defonctionnement	nonoui..	Pas de compteur d'heures defonctionnement.La page Compteur d'heures defonctionnement s'affiche.
Activer les messages dediagnostic	nonoui..	Pas de messages de diagnosticLa page Messages de diagnostics'affiche.

5.3.4 Comportement de variation

Tableau 12

Désignation	Valeurs	Description
Sélection de charge	automatiqueCharge RC (LED/lampes à incandescence/transformateurs électroniques)	Le variateur identifie le type de charge raccordée et choisit automatiquement la stratégie de variation (coupure de début de phase ou coupure de fin de phase).Commande de fin de phase pour les charges résistives et capacitives (lampes à LED, lampes à incandescence, lampes halogènes haute tension, etc.) Pour transformateurs/modules d'alimentation électroniques affectés au fonctionnement sur les variateurs mode RC (coupure de fin de phase / phase de contrôle de bord de fuite).Remarque:Lors de la sélection du mode RC, la détection de charge est toujours exécutée pour des raisons de sécurité. Cette précaution vise à empêcher l'endommagement du variateur lors du raccordement d'une charge L (par ex. transformateur bobiné).Le mode RC n'est utilisé que lorsqu' aucune charge L n'est détectée.
	Charge L (transformateurs bobinés)Lampes fluocompactes variables avec comportement RC	Commande de début de phase (leading edge phase ctrl.) pour les charges inductives (par ex. transformateurs bobinés)Non adapté pour les transformateurs électroniques, peut entraîner une surcharge du variateur.Généralement recommandé pour les lampes fluocompactes et plus particulièrement les charges élevées (avantage : faible émission de chaleur dans le variateur)

Suite :

Désignation	Valeurs	Description
Sélection de charge (suite)	Lampes fluocompactes variables avec comportement LVentilateur (commutation Soft désactivée)LEDs (RC, 0-90 %, à partir de septembre 2013)Réserve 1...Réserve 32	À n'utiliser pour les lampes fluocompactes que lorsqu'un clignotement gênant est détecté lors de l'augmentation ou de la baisse de la luminosité Voir en annexe : Variation des lampes fluocompactes (ESL)Mode spécial pour le ventilateur, à temps de démarrage réglable (voir ci-dessous).Uniquement pour les lampes à LED dont la luminosité ne peut plus être réduite lorsque elles sont commandées avec une valeur de variation de 100%Ne pas utiliser.
Temps de démarrage	2-60 s	Uniquement Sélection de charge = Ventilateur.Durée pendant laquelle le ventilateur doit être activé à pleine tension, jusqu'à ce qu'il ait atteint un régime donné.
Valeur min. de variation	1 %, 5 %, 10 %, 15 %, 20 %, 25 %, 30 % 35 %, 40 %, 45 %, 50 %	Valeur de variation minimale pour toutes les opérations de variation (sauf 0 %).Les valeurs (valeur d'activation de variation, luminosité d'allumage, comportement en cas de panne de bus, etc.) situées en dessous du seuil sont augmentées à la valeur de variation minimale.
Durée de variation 1 de 0 % à 100 %	1 s, 2 s, 4 s6 s, 8 s, 12 s, 15 s, 24 s, 30 s, 60 s	Ce paramètre définit la vitesse de variation maximale de 0 à 100 % Pour plus de flexibilité, 3 valeurs différentes peuvent être déterminées.(voir ci-dessous)
Durée de variation 2 de 0 % à 100 %	1 s, 2 s, 4 s6 s, 8 s, 12 s, 15 s, 24 s, 30 s, 60 s
Durée de variation 3 de 0 % à 100 %	1 s, 2 s, 4 s6 s, 8 s, 12 s, 15 s, 24 s, 30 s, 60 s
Activer lors de la réception d'une instruction de commutation (1 bit)	varier avec durée de variation 1varier avec durée de variation 2varier avec durée de variation 3	Le passage de 0 % à 100 % ou de 100 % à 0 % a lieu dans un intervalle max. d'1 s.Le passage de 0 % à 100 % ou de 100 % à 0 % a lieu dans la durée de variation préréglée.

Suite :

Désignation	Valeurs	Description
Activer lors de la réception d'une instruction de commutation (4 bits)	varier avec durée de variation 1varier avec durée de variation 2varier avec durée de variation 3	Le passage de 0 % à 100 % ou de 100 % à 0 % a lieu dans un intervalle max. d'1 s (à étapes intermédiaires très rapides), mais peut être interrompu par une instruction d'arrêt (lorsque la touche est lâchée).Le passage de 0 % à 100 % ou de 100 % à 0 % a lieu dans la durée de variation préréglée à étapes intermédiaires plus lentes.
Activer lors de la réception de la valeur absolue (8 bits)	varier avec durée de variation 1varier avec durée de variation 2varier avec durée de variation 3	La valeur de variation reçue est immédiatement prise en compte (temporisation max. 1 s).Le passage à la nouvelle valeur de variation a lieu dans la durée de variation préréglée proportionnellement à la modification de la valeur.Exemple avec la durée de variation 1 = 12 s : passage de :- 0 à 100 % ou de 100 à 0 % en 12 s (= 100 % de 12 s)- 25 à 50 % ou de 50 à 25 % en 3 s (= 25 % de 12 s)etc.
Valeur d'activation	Valeur avant la dernière extinctionvaleur minimale100 %10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	La dernière valeur de variation avant l'extinction est mémorisée et restaurée.La valeur minimale paramétrée est prise en compte.Le variateur se règle à l'allumage sur la valeur choisie.Ici aussi, la valeur de variation minimale paramétrée doit être prise en compte.

Suite :

Désignation	Valeurs	Description
Enclenchement / Coupure par télégramme de variation à 4 bits		Définit la réaction du canal désactivé à la réception d’un télégramme à 4 bits (éclaircir / obscurcir).Voir en annexe :Télégrammes à 4 bits (éclaircir / obscurcir)
	non	L’état du canal reste inchangé.
	oui	Le canal est activé et diminué ou désactivé.

5.3.5 Limitation de la valeur de variation

L'objet 8 Limite de luminosité permet provisoirement de limiter la valeur de variation.

Dans son application pratique, cette fonction sert par exemple à ne pas dépasser l'éclairage de base la nuit, alors qu'en soirée l'ensemble de la plage d'éclairage peut être exploité.

Cette fonction s'exécute comme suit :

Si la valeur de l'objet = 0, la valeur de variation n'est pas limitée.

Si la valeur de l'objet est supérieure à 0, cette valeur prescrit la limite pour la valeur de variation.

Si la valeur de l'objet est inférieure à la valeur de variation minimale paramétrée, la luminosité sera limitée à cette valeur de variation minimale.

Lorsque la limitation est désactivée, la valeur de variation reste limitée jusqu'à la réception d'un nouvel ordre de variation.

Pendant la limitation, les temps de Marche Soft et d'Arrêt Soft sont adaptés de manière à ce que la vitesse du changement de la luminosité reste la même que celle sans limitation.

Tableau 13

Désignation	Valeurs	Description
Exécuter la limitation en cas de description de l'objet	nonoui	La limitation n'est appliquée qu'après la prochaine variation.Limiter la valeur de variation dès qu'une valeur est réceptionnée sur l'objet Limitation de la valeur de variation (obj. 8, 38...).
Limitation valable pour instruction de commutation (1 bit)	nonoui	Pas de limitation pour les instructions de commutation.La limitation est appliquée.
Limitation valable pour variation relative (4 bits)	nonoui	Pas de limitation sur les instructions Éclaircir / Obscurcir.La limitation est appliquée.
Limitation valable pour variation absolue (8 bits)	nonoui	Pas de limitation pour la valeur en pour cent des télégrammes.La limitation est appliquée.
Limitation valable pour commutation Soft	nonoui	Pas de limitation pour la commutation Soft.La limitation est appliquée.

5.3.6 Commutation Soft

Tableau 14

Désignation	Valeurs	Description
Délai de MARCHE Soft	0 s, 1 s, 2 s, 4 s6 s, , 8 s, 12 s, 15 s24 s, 30 s, 45 s,1 min2 min, 3 min, 4 min, 5 min6 min, 7 min, 8 min, 9 min10 min, 12 min, 15 min, 20 min30 min, 40 min, 50 min, 60 min	Durée de l'augmentation de phase (t1)pourCommutation Soft(voir annexe).0 s. = allumer immédiatement.IMPORTANT :Pour des informations plus détaillées, voir en annexe :Redéclenchement ou coupure anticipée
Valeur de variation après MARCHE Soft	10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %,100 %	Valeur finale à la fin de la phase Marche Soft (Val)Constat :Ici aussi, la valeur de variation minimale paramétrée doit être prise en compte.
Délai entre MARCHE Soft et ARRÊT Soft	Jusqu'au télégramme Arrêt Soft1 s, 2 s, 3 s, 4 s5 s, 6 s, 7 s, 8 s, 9 s10 s, 15 s, 20 s, 30 s40 s, 50 s, 1 min, 2 min3 min, 4 min,5 min,6 min7 min, 8 min, 9 min, 10 min12 min, 15 min, 20 min, 30 min40 min, 50 min, 60 min	Pas de limitation de délai, la phase Arrêt Soft est déclenchée par un télégramme.Temporisation (t2) jusqu'au début de la phase Arrêt Soft
Délai d'ARRÊT Soft	0 s, 1 s, 2 s, 4 s6 s, , 8 s, 12 s, 15 s24 s, 30 s, 45 s,1 min2 min, 3 min, 4 min, 5 min6 min, 7 min, 8 min, 9 min10 min, 12 min, 15 min, 20 min30 min,40 min,50 min,60 min	Durée de la phase Arrêt Soft (t3).0 s. = éteindre immédiatementIMPORTANT :Pour des informations plus détaillées, voir en annexe :Redéclenchement ou coupure anticipée

5.3.7 Fonction de verrouillage

Tableau 15

Désignation	Valeurs	Description
Télégramme de verrouillage	Verrouiller par un télégramme MARCHE	0 = déverrouiller1 = verrouiller
	Verrouiller par un télégramme ARRÊT	0 = verrouiller1 = déverrouillerAttention: Après la réinitialisation, le verrouillage est toujours désactivé.
Comportement à l'activation du verrouillage	Aucun changement 100 %0 %, 10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %	Aucune réaction.Varier à la valeur réglée
Comportement à la désactivation du verrouillage	Aucun changement Actualiser	Aucune réaction.Lorsqu'un télégramme a été intercepté pendant le verrouillage :Valider l'état.Sinon : restaurer l'état du verrouillage.
	100 %, 0 %, 10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %	Varier à la valeur réglée

5.3.8 Forçage

Tableau 16

Désignation	Valeurs	Description
Format de l'objet de forçage	1 bit2 bits1 byte (%)	Le forçage est déclenché par des télégrammesde commutationde prioritéde variation
1 bit
Activer la fonction de forçage avec	10	Recommandé.Après la réinitialisation / le téléchargement, le mode Forçage est déjà activé et doit être arrêté, le cas échéant.
Comportement au début du forçage	Aucun changementValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la réception d'un télégramme de forçage.Ici aussi, la valeur de variation minimale paramétrée doit être prise en compte.
Comportement à la fin du forçage	Actualiser*Valeur avant forçageValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la suppression du forçage.Ici aussi, la valeur de variation minimale paramétrée doit être prise en compte.
2 bits
Comportement en cas de forçage MARCHE	Aucun changementValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la réception d'un télégramme de forçage.Ici aussi, la valeur de variation minimale paramétrée doit être prise en compte.
Comportement en cas de forçage ARRÊT	ARRÊT	Arrêt.

Suite :

Désignation	Valeurs	Description
Comportement à la fin du forçage	Actualiser^* Valeur avant forçageValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la suppression du forçageIci aussi, la valeur de variation minimale paramétrée doit être prise en compte.
1 octet (%)
Comportement à la fin du forçage	Actualiser^* Valeur avant forçageValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la suppression du forçageIci aussi, la valeur de variation minimale parameterée doit être prise en compte.

* Les télégrammes 4-bit (éclaircir/obscurcir) reçus pendant le forçage ne seront pas pris en compte. Tout processus de commutation soft en cours sera interrompu.

5.3.9 Scènes

Cette page s'affiche lorsque la fonction Scénarios est activée sur la page de paramètres Sélection de la fonction.

Chaque canal peut participer à 8 scénarios.

Tableau 17

Désignation	Valeurs	Description
Télégramme de verrouillage pour les scénarios	Verrouiller par un télégramme MARCHEVerrouiller par un télégramme ARRÊT	0 = déverrouiller1 = verrouiller0 = verrouiller1 = déverrouillerAttention: après la réinitialisation, le verrouillage est toujours désactivé.
Tous les états de scénario du canal	Écraser lors du téléchargementInchangé après téléchargement	Un téléchargement supprime tous les scénarios mémorisés du canal, c.-à-d. tous les scénarios programmés jusqu'à présent.Lors de l'appel du numéro de scénario, le canal valide la Valeur de variation affectée (voir ci-dessous).Voir en annexe : Saisie de scénarios sans télégramme (UNIQUEMENT MIX2)Tous les scénarios programmés jusqu'à présent sont conservées.Les numéros de scénarios auxquels le canal doit réagir peuvent toutefois être changé (voir ci-dessous : Le canal réagit à).
Participation à l'objet Scénario centralisé	nonoui	L'appareil doit-il réagir à l'objet de scénario centralisé ?
Le canal réagit à	Aucun numéro de scénario Numéro de scénario 1Numéro de scénario 63	Premier des 8 numéros de scénario possibles auxquels doit réagir le canal.
Valeur de variation affectée	Arrêt10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %, 100 %	Nouvelle valeur de variation devant être affectée au numéro de scénario sélectionné.Uniquement possible lorsque les états des scénarios après téléchargement doivent être écrasés.

Suite :

Désignation	Valeurs	Description
Autoriser l'apprentissage	nonoui	Seul l'affichage des scénarios est possible.L'utilisateur peut afficher les scénarios, les programmer ou les modifier.
Le canal réagit à	Aucun numéro de scénario Numéro de scénario1 Numéro de scénario 2 ... Numéro de scénario 63	Deuxième des 8 numéros de scénario possibles
Valeur de variation affectée	Arrêt 10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %, 100 %	Voir ci-dessus.
Autoriser l'apprentissage	nonoui	Voir ci-dessus.
Le canal réagit à	Aucun numéro de scénario Numéro de scénario1 ... Numéro de scénario 3 ... Numéro de scénario 63	Troisième des 8 numéros de scénario possibles
Valeur de variation affectée	Arrêt 10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %, 100 %	Voir ci-dessus.
Autoriser l'apprentissage	nonoui	Voir ci-dessus.

Suite :

Désignation	Valeurs	Description
Valeur de variation affectée	Arrêt10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %, 100 %	Voir ci-dessus.
Autoriser l'apprentissage	nonoui	Voir ci-dessus.
Le canal réagit à	Aucun numéro de scénarioNuméro de scénario1...Numéro de scénario 6...Numéro de scénario 63	Sixième des 8 numéros de scénario possibles
Valeur de variation affectée	Arrêt10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %, 100 %	Voir ci-dessus.
Autoriser l'apprentissage	nonoui	Voir ci-dessus.
Le canal réagit à	Autun numéro de scénarioNuméro de scénario1...Numéro de scénario 7...Numéro de scénario 63	Septième des 8 numéros de scénario possibles
Valeur de variation affectée	Arrêt10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %, 100 %	Voir ci-dessus.
Autoriser l'apprentissage	nonoui	Voir ci-dessus.

5.3.10 Indication d'état

Chaque canal possède 2 objets d'indication d'état (par ex. obj. 9 + 10, 39 + 40, etc.)

Tableau 18

Désignation	Valeurs	Description
Format de l'indication d'état1 bit	Non inversé	Réglage par défaut :1-100 % = 10 % = 0
	Inversée	1-100 % = 00 % = 1
Envoyer cycliquementl'indication d'état 1 bit	nonoui	Envoyer à intervalles réguliers ?
Envoyer l'indication d'état 8 bits	uniquement après achèvementde la procédure de variation	N'envoyer le valeur de variationactuelle que lorsque la nouvellevaleur de variation a été atteinte.
	tous les 10 %	Envoyer également pendant lavariation
	tous les 20 %
	tous les 30 %
Envoyer cycliquementl'indication d'état 8 bits	nonoui	Envoyer à intervalles réguliers ?
Durée de l'envoi cyclique desindications d'état (si existante)	2 min, 3 min , 5 min10 min, 15 min, 20 min30 min, 45 min,60 min	À quel intervalle ?Ce réglage s'applique pour lesdeux objets d'indication d'état (1et 8 bit(s))

5.3.11 Compteur d'heures de service et service

Cette page s'affiche lorsque la fonction Activer le compteur d'heure de fonctionnement est sélectionnée sur la page de paramètres Sélection de la fonction.

Tableau 19

Désignation	Valeurs	Description
Type de compteur d'heures de fonctionnement	Compteur d'heures de fonctionnementCompteur de temps jusqu'au prochain service	Compteur positif pour la durée d'activation du canal.Compteur à rebours pour la durée d'activation du canal.
Compteur d'heures de fonctionnement
Indication des heures de fonctionnement en cas de modif.(0..100 h, 0 = ne pas signaler)	0..100 Valeur par défaut = 10	À quel intervalle le décompte actuel doit-il être envoyé ? Exemple :10 = Envoyer à chaque fois que le décompte a augmenté de 10 heures.
Signaler les heures de fonctionnement de façon cyclique	Non oui	Envoyer à intervalles réguliers ?
Durée de l'envoi cyclique	2 minutes, 3 minutes,5 minutes, 10 minutes,15 minutes, 20 minutes,30 minutes, 45 minutes,60 minutes	À quel intervalle ?
Compteur de temps jusqu'au prochain service
Intervalle de service (0..2000, x 10 h)	0..2000 Valeur par défaut = 100	Intervalle souhaité entre deux interventions de service.Exemple :10 = 10 x 10 h= 100 heures
Indication du temps avant service en cas de modification(0..100 h, 0 = ne pas signaler)	0..100 Valeur par défaut = 10	À quel intervalle le décompte actuel doit-il être envoyé ? Exemple :10 = Envoyer à chaque fois que le décompte a baissé de 10 heures.
Indiquer cycliquement le temps jusqu'au service	non oui	Envoyer le temps restantjusqu'au prochain service à intervalles réguliers ?→ Objet Temps jusqu'au prochain service.

Suite :

Désignation	Valeurs	Description
Signaler cycliquement le service	nonoui	Envoyer le temps écouléjusqu'au prochain service à intervalles réguliers ?→ Objet Service nécessaire.
Durée de l'envoi cyclique (temps jusqu'au service et service)	2 minutes, 3 minutes,5 minutes, 10 minutes,15 minutes, 20 minutes,30 minutes, 45 minutes,60 minutes	À quel intervalle ?

5.3.12 Coupure de courant et rétablissement

Tableau 20

Désignation	Valeurs	Description
Valeur de variation en cas de téléchargement et de panne de bus	Comme avant la panne100 %, 0 %,10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Restaurer l'état avant le téléchargement ou conserver l'état avant la panne du bus.Ici, utiliser la valeur réglée.Ici aussi, la valeur de variation minimale paramétrée doit être prise en compte.
Valeur de variation en cas de rétablissement du réseau ou de la tension de bus	Comme avant la panne100 %, 0 %,10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Restaurer l'état avant la panneIci, utiliser la valeur réglée.Ici aussi, la valeur de variation minimale paramétrée doit être prise en compte.

5.3.13 Messages de diagnostic

Les messages de diagnostic servent à rechercher les dysfonctionnements.

Tableau 21

Désignation	Valeurs	Description
Envoyer cycliquement les erreurs générales	nonoui	Quels messages doivent être envoyés de façon cyclique ?
Envoyer cycliquement le court-circuit	nonoui
Envoyer cycliquement la surchauffe	nonoui
Envoyer cycliquement l'erreur de réseau	nonoui
Envoyer cycliquement le type de charge	nonoui
Temps de cycle pour tous les messages de diagnostic (en cas d'utilisation)	2 minutes, 3 minutes,5 minutes, 10 minutes,15 minutes, 20 minutes,30 minutes, 45 minutes,60 minutes	À quel intervalle ?

6 ANNEXE

6.1 Application de la fonction de commutation Soft

6.1.1 Généralités

La fonction de commutation Soft est un cycle composé comme suit : allumage, augmentation de l'intensité,

maintien de la luminosité ciblée, diminution de l'intensité et extinction.

6.1.2 Marche Soft pour éclairage de cage d'escalier

Pour l'éclairage de la cage d'escalier, il est recommandé d'utiliser la fonction suivante :

Actionnement du poussoir : luminosité intégrale.

Après l'écoulement de la durée souhaitée : réduction progressive de l'intensité lumineuse et extinction.

A	Le bouton-poussoir envoie un télégramme Marche Soft.
t1	Le temps défini pour Marche Soft est égal à 0, c'est-à-dire que la fonction « Augmentation progressive de la luminosité » est désactivée.
B	La luminosité est immédiatement définie sur la valeur paramétrée après Marche Soft.
t2	Écoulement de la durée paramétrée entre Marche Soft et Arrêt Soft*
t2+	t2 a été finalement prolongé par un nouveau télégramme Marche Soft
C	t2 ou t2+ est écoulé ou un télégramme Arrêt Soft a été reçu : début de la phase Arrêt Soft
t3	la luminosité diminue progressivement sur la durée paramétrée pour Arrêt Soft
D	t3 est écoulé, la luminosité minimale paramétrée est atteinte et la variation est définie sur 0 %

* Arrêt Soft sur la durée paramétrée ou télégramme Arrêt Soft.

La lumière peut être éteinte par un télégramme Arrêt Soft ou rallumée par un télégramme Marche Soft.

6.1.3 Éclairage d'entrée

Un détecteur de mouvement active le variateur via l'objet Commutation Soft.

Si un mouvement est détecté, la lumière augmente en l'espace de 5 s.

Grâce à la temporisation, la personne peut s'habituer à la lumière sans être aveuglée.

Une fois le temps paramétré écoulé ou suite à la réception d'un télégramme Arrêt Soft via le boutonpoussoir ou le détecteur de mouvement (cyclique), la lumière est progressivement réduite en l'espace d'une minute, jusqu'à son extinction.

Déroulement :

A	Marche Soft est envoyé par le détecteur de mouvement :la luminosité est immédiatement définie sur la valeur de variation minimale paramétrée.
t1	La luminosité augmente progressivement sur la durée paramétrée pour Marche Soft (5 s.)
B	La valeur paramétrée après Marche Soft est atteinte.
t2	Délai entre Marche Soft (1) et Arrêt Soft
C	Un télégramme Arrêt Soft est reçu ou la durée paramétrée est écoulée :début de la phase Arrêt Soft
t3	La luminosité diminue progressivement sur la durée paramétrée pour Arrêt Soft
D	t3 est écoulé, la valeur de variation minimale paramétrée est atteinte et la variation est définiesur 0 %

6.1.4 Simulation de la position du soleil

En liaison avec une horloge programmable, il est possible de simuler la position du soleil pendant toute une journée, du lever au coucher du soleil. Pour cela, le paramètre « Délai entre Marche Soft et Arrêt Soft » doit être défini sur « jusqu'au télégramme d'Arrêt Soft » (Voir objet 3, commutation Soft).

Le matin, la minuterie envoie un télégramme Marche Soft (=1) et le soir, un télégramme Arrêt Soft (=0) sur l'objet 3.

Légende :

Mini.	Valeur de variation minimale paramétrée
Val.	Valeur de variation théorique, c'est-à-dire la valeur de variation après Marche Soft que vous avez paramétrée
t(h)	Décompte de temps

Déroulement :

A	Marche Soft est envoyé par l'horloge :la luminosité est immédiatement définie sur la valeur de variation minimale paramétrée.
t1	La luminosité augmente progressivement sur la durée paramétrée pour Marche Soft
B	La valeur paramétrée après Marche Soft est atteinte.
t2	Durée programmée dans la minuterie entre le télégramme Marche Soft (1) et le télégramme Arrêt Soft (0)
C	Le télégramme Arrêt Soft a été reçu : début de la phase Arrêt Soft
t3	La luminosité diminue progressivement sur la durée paramétrée pour Arrêt Soft
D	t3 est écoulé, la luminosité minimale paramétrée est atteinte et la variation est définie sur 0 %

6.1.5 Redéclenchement ou coupure anticipée

Il est en outre possible d'influer sur le processus de commutation Soft pendant son exécution. À l'aide des télégrammes Marche Soft et Arrêt Soft, en fonction de la phase d'exécution en cours, il est possible de provoquer les réactions suivantes :

Tableau 22

4 bits	Réaction
MARCHE Soft pendant t1	aucun(e)
MARCHE Soft pendant t2	t2 est réactivé
MARCHE Soft pendant t3	un nouveau processus Marche Soft est démarré. Voir ci-dessous.
ARRET Soft pendant t1	Le processus Marche Soft est arrêté et la phase Arrêt Soft commence immédiatement. Voir ci-dessous.
ARRÊT Soft pendant t2	La phase Arrêt Soft commence immédiatement
ARRÊT Soft pendant t3	aucun(e)

6.1.6 Télégramme Arrêt Soft pendant un processus Marche Soft

La durée de la phase Arrêt Soft (t3') correspond toujours à la durée paramétrée, indépendamment de la valeur de variation actuelle.

Exemple 1 : Arrêt Soft au début de la phase Marche Soft.

Exemple 2 : Arrêt Soft vers la fin de la phase Marche Soft.

Déroulement :

A	Un processus Marche Soft est démarré.
B	Un télégramme Arrêt Soft est reçu : la phase Marche Soft est interrompue et une phase Arrêt Soft commence.
t3'	Durée de la phase Arrêt Soft = temps Arrêt Soft paramétré
D'	Fin de la phase Arrêt Soft

6.1.7 Télégramme Marche Soft pendant un processus Arrêt Soft

La durée de la phase Marche Soft (t1') correspond toujours au temps paramétré, indépendamment de la valeur de variation actuelle.

Exemple 3 : Marche Soft au début de la phase Arrêt Soft.

Exemple 4 : Marche Soft vers la fin de la phase Arrêt Soft.

Déroulement :

A	Un processus Arrêt Soft est démarré.
B	Un télégramme Marche Soft est reçu : la phase Arrêt Soft est interrompue et une phase Marche Soft commence.
t1'	Durée de la phase Marche Soft = temps Marche Soft paramétré
D'	Fin de la phase Marche Soft

6.2 Utilisation de la fonction de forçage

Exemple : éclairage pendant la journée avec régulation de la luminosité et éclairage minimum la nuit.

Un régulateur de luminosité mesure en continu la luminosité de la pièce et commande le variateur de façon à maintenir la luminosité à un niveau constant.

Pour le mode forçage, une valeur de variation de 20 % est paramétrée.

Le soir, à la fin de la journée de travail, la minuterie active le mode forçage ; la luminosité est réduite à 20 %.

La nuit, la lumière est allumée pendant un temps limité par le personnel de surveillance à l'aide de la fonction « Marche permanente Centralisée ».

Le matin, lorsque la journée de travail commence, la minuterie désactive le mode forçage et le variateur est commandé par le régulateur de luminosité.

Tableau 23

A	Le mode forçage est désactivé par la minuterieLa lumière du jour est encore trop faible et le régulateur de luminosité commande le variateur
B	Entre-temps, la lumière du jour est devenue suffisante pour l'éclairage de la pièce et le variateur est désactivé
C	Le temps est très nuageux et le variateur compense la lumière du jour trop faible
D	Fort ensoleillement, le variateur est retiré
E	Plus tard dans l'après-midi, le variateur remplace peu à peu la lumière du jour qui s'estompe
F	Le mode forçage est activé par la minuterieLe variateur réduit la lumière à 20 %
G	Marche permanente Centralisée = 1
H	Marche permanente Centralisée = 0
t	La nuit, la valeur paramétrée pour le mode forçage s'applique
c	Ronde de nuit du personnel de surveillance : la lumière est allumée à l'aide de la commandeMarche permanente Centralisée
m	La matin : la lumière du jour augmente et le régulateur de luminosité abaisse progressivement la valeur de variation
n	Le soir : la lumière du jour diminue et le régulateur de luminosité augmente progressivement la valeur de variation
d	Pendant la journée, le variateur est commandé par le régulateur de luminosité en fonction du degré d'ensoleillement

6.3 Variation des lampes fluocompactes (ESL)

6.3.1 Généralités

À moins que cela ne soit clairement spécifié, les lampes fluocompactes du commerce ne sont pas dimmables.

On observe à ce sujet des différences liées aussi bien aux fabricants qu'aux types de lampe. Pour les lampes froides en particulier, les différences sont notables au niveau de la luminosité d'allumage et de la capacité d'allumage.

Même si le mode ESL du variateur Theben respecte les particularités des lampes fluocompactes dimmables, il convient d'accorder une attention particulière à certains aspects.

• En principe, un montage en parallèle de lampes fluocompactes est possible ; il est toutefois recommandé de ne faire fonctionner sur un même canal que des éclairages du même type.
• La puissance maximale s'élève à 400 W par canal (Sortie de phase/Mode RC) ou 80 W (Entrée de phase/Mode L), en mode parallèle des deux canaux au maximum à 800 W (Sortie de phase/Mode RC) ou 140 W (Entrée de phase/Mode L).
  • La puissance minimale par canal est de 5 W.
• En cas de diminution rapide de la luminosité (par exemple, l'activation est paramétrée et la valeur de variation passe de 100 % à 20 %), un bref clignoter de l'éclairage peut se produire, même avec des lampes « chaudes ».
• Les valeurs de luminosité trop faibles (inférieures à 20 %, parfois dès 35 %) peuvent entraîner un clignotement. Le clignotement influence négativement la durée de vie de la lampe, au même titre que les opérations d'activation et de désactivation.
• En cas de fonctionnement en commutation automatique (détecteurs de mouvement/présence), la durée d'allumage minimale d'une lampe fluocompacte ne doit pas être inférieure à 5 minutes en intérieur et à 10 minutes en extérieur. Cela évite les activations/désactivations fréquentes et augmente la durée de vie de la lampe.

Pour éviter que les lampes fluocompactes dimmables ne clignotent lors de l'allumage ou qu'elles ne s'amorcent pas correctement, la variation démarre toujours par une valeur de variation élevée qui est ensuite diminuée à la luminosité souhaitée par l'utilisateur.

Cette action a un effet de compensation, étant donné que les lampes fluocompactes froides présentent généralement une luminosité d'activation réduite :

Selon le fabricant, le type et la température ambiante, un temps de jusqu'à 5 minutes peut être nécessaire pour atteindre la pleine luminosité.

Afin de pouvoir varier sans problème les lampes fluocompactes dimmables, le variateur Theben DMG 2 T offre deux modes spéciaux, pour les lampes fluocompactes dimmables à comportement RC et L. Ces modes tiennent compte de la différence de caractéristique par rapport aux lampes à incandescence, à savoir la relation entre le pourcentage défini et la luminosité obtenue par rapport avec la luminosité maximale.

IMPORTANT :

La luminosité de certaines lampes à LED ne peut plus être réduite lorsque elles sont commandées avec une valeur de variation > 90 %.

Avec les appareils DMG 2 T / DMG 2 E à compter de la date de fabrication de septembre 2013, l'intensité des lampes peut également être variée. Pour ce type de lampes, la sélection de charge (RC, 0-90 %, à partie de septembre 2013) est recommandée.

6.3.2 Sélection du comportement RC ou L :

Outre les recommandations du fabricant de lampes fluocompactes pour le type de lampe correspondant, le lien suivant s'applique :

- Mode RC : généralement recommandé pour les lampes fluocompactes et plus particulièrement les charges élevées (avantage : faible émission de chaleur dans le variateur)

- Mode L : À n'utiliser pour les lampes fluocompactes que lorsqu'un un clignotement gênant est détecté lors de l'augmentation ou de la baisse de la luminosité.

6.3.3 Lampes fluocompactes variables avec comportement RC (coupure de fin de phase)

Ces paramètres permettent de faire varier les lampes fluocompactes dimmables en comportement RC.

La lampe fluocompacte démarre toujours avec 100 % de la puissance puis baisse automatiquement le cas échéant après 3 s à 95 %. 30 s plus tard, la lampe fluocompacte est suffisamment chaude et la luminosité peut être abaissée jusqu'à la luminosité minimale.

- Luminosité minimale réglable = 1 % Pour les lampes fluocompactes, une luminosité minimale de 20 %...35 % est logique en fonction du type (en dessous, les lampes clignotent ou s'éteignent).

- Si la lampe fluocompacte chaude est éteinte pendant moins de 30 s, la phase d'échauffement après la réactivation est raccourcie.

La durée de la phase d'échauffement correspond dans ce cas à la durée de désactivation précédente.

- Ce paramétrage est optimal, par ex. pour les lampes de MEGAMAN.

On obtient le rapport suivant entre la durée écoulée depuis l'allumage et la valeur de variation minimale possible :

Quelle que soit la valeur de variation demandée, aucune valeur ne doit apparaître dans la zone hachurée.

Remarque :

Étant donné que le raccordement d'une charge C en mode RC peut entraîner des dysfonctionnements du variateur,

la détection de charge est exécutée pour des raisons de sécurité.

Le mode RC n'est utilisé que lorsqu'aucune charge L n'est détectée.

6.3.4 Lampes fluocompactes variables avec comportement L (coupure de début de phase)

Ces paramètres permettent de faire varier les lampes fluocompactes dimmables en comportement L. Aucune détection de charge n'est effectuée, mais la variation est effectuée avec un début de phase.

• La lampe fluocompacte démarre toujours avec au moins 85 % de la puissance puis baisse automatiquement le cas échéant après 1 s jusqu'à la luminosité minimale.
• Luminosité minimale réglable = 1 % Pour les lampes fluocompactes, une luminosité minimale de 20 %...35 % est logique en fonction du type (en dessous, les lampes clignotent ou s'éteignent).
• Ce paramétrage est optimal, par ex. pour les lampes d'OSRAM.

On obtient le rapport suivant entre la durée écoulée depuis l'allumage et la valeur de variation minimale possible :

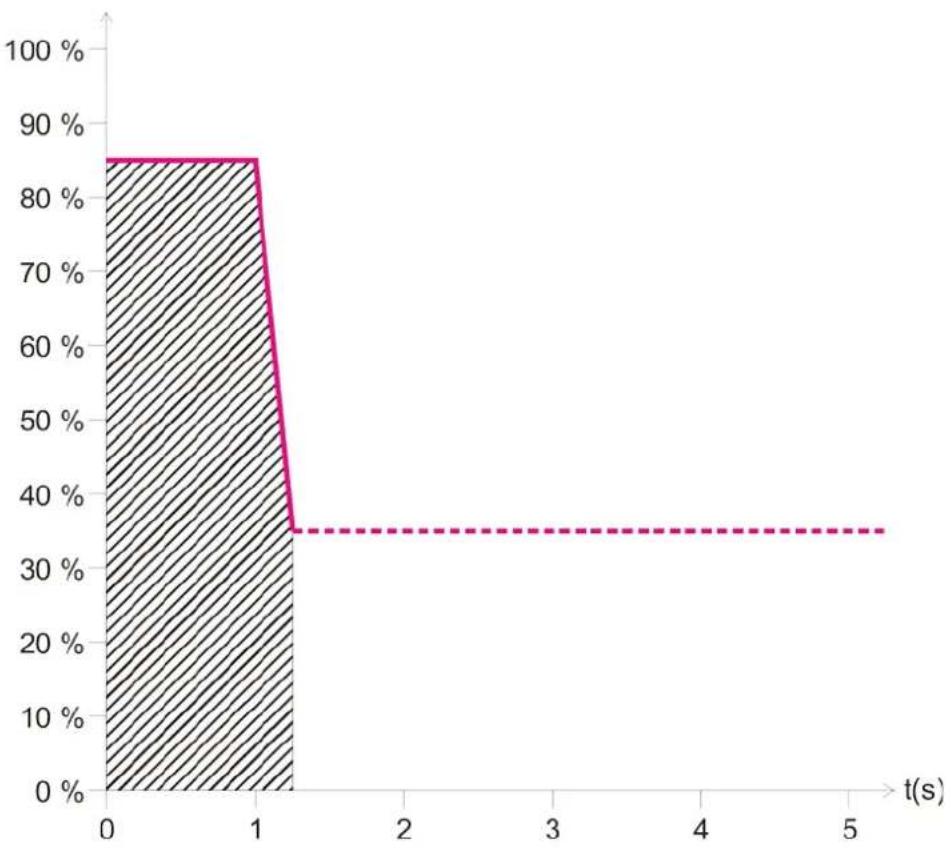

Quelle que soit la valeur de variation demandée, aucune valeur ne doit apparaître dans la zone hachurée.

Remarques :

• Certains types de lampes peuvent causer des surcharge en mode L, ce qui entraîner l'abaissement automatique de la luminosité de la charge.
• Certaines lampes fluocompactes ne doivent pas être exploité en mode L en raison de tension d'interférence radio non admissibles.

Dans les deux cas, la détection automatique de la charge doit être sélectionnée (c'est-à-dire le mode RC).

6.4 Variation des lampes à LED

6.4.1 Généralités

Seules les lampes à LED pour un fonctionnement sur réseau 230 V (appelés lampes Retrofit) explicitement qualifiées de dimmables peuvent être exploitées avec le variateur.

En termes de comportement de variation, on observe à ce sujet des différences liées aux types, c'est pourquoi nous recommandons de n'exploiter en parallèle sur un canal que des lampes de même type.

• La puissance maximale s'élève à 400 W par canal (Sortie de phase/Mode RC) ou 60 W (Entrée de phase/Mode L), en mode parallèle des deux canaux au maximum à 800 W (Sortie de phase/Mode RC) ou 120 W (Entrée de phase/Mode L).
  • La puissance minimale par canal est de 5 W.

Le cas échéant, il est nécessaire d'adapter la « valeur de variation minimale » par paramètre.

6.4.2 Sélection du comportement RC ou L :

Outre les recommandations du fabricant de LED pour le type de lampe correspondant, le lien suivant s'applique :

Les lampes à LED sont généralement exploité en mode RC pour réduire les courants à l'enclenchement, qui peuvent entraîner des dysfonctionnements dans le réseau d'alimentation.

Le mode RC est donc recommandé, plus particulièrement pour les puissances élevées.

Un autre avantage : l'émission de chaleur du variateur est plus faible.

Mode L

À n'utiliser pour les LED que lorsqu'un un clignotement gênant est détecté lors de l'augmentation ou de la baisse de la luminosité.

Remarque :

Certains types de lampes peuvent causer des surcharge en mode L, ce qui entraîner l'abaissement automatique de la luminosité de la charge.

Dans les deux cas, la détection automatique de la charge doit être sélectionnée (c'est-à-dire le mode RC).

6.5 Télégrammes à 4 bits (éclaircir / obscurcir)

6.5.1 Format de télégramme 4 bits Variation relative EIS 2 :

Tableau 24

Bit 3	Bit 2	Bit 1	Bit 0
Sens	Zone de variation subdivisée en niveaux
	Code	Niveaux
Augmentation de la luminosité : diminution de la luminosité	000	Stop
	001	1
	010	2
	011	4
	100	8
	101	16
	110	32
	111	64*

*Application classique

Exemples : 1111 = augmenter la luminosité de 64 niveaux

0111 = abaisser la luminosité de 64 niveaux

1101 = augmenter la luminosité de 16 niveaux

6.5.2 Paramètre « Enclenchement et coupure par télégramme à 4 bits »

En général, le réglage « Oui »est requis.

Pour les souhaits particuliers, par exemple les salles de conférence, il existe le réglage « non ». La situation est décrite ci-dessous.

Un bouton-poussoir (4 bits) permet de commander un groupe entier de canaux de variateurs.

Par le biais d'un scénario ou autre, une situation d'éclairage particulière a été réglée (par exemple, canal 1 éteint, canal 2 40 %, canal 3 50 %. Vous souhaitez maintenant augmenter la luminosité du scénario entière, mais les canaux doivent rester à l'état ARRÊT.

Le paramètre « Enclenchement et coupure par télégramme à 4 bits » bloque la fonction habituelle d'activation/désactivation du télégramme à 4 bits.

Tableau 25

Paramètre « Enclenchement et coupure par télégramme à 4 bits »	Télégramme 4 bits	État de la sortie Variateur	Réaction
oui	Éclaircir / Obscurcir	Activé (1 % à 100 %)	La variation du canal est commandée normalement (de 0 %* à 100 %).
	Éclaircir	Arrêt	Le canal est activé et la variation est réglée
non	éclaircir / obscurcir	Arrêt	Le variateur reste désactivé
	éclaircir / obscurcir	Activé (1 %...100 %)	Le canal est réglable en variation jusqu'à 100 % en l'espace d'une minute

* Avec un télégramme 4 bits « Obscurcir », le canal est désactivé lorsque le bouton-poussoir reste enfoncé pendant plus de 2 secondes alors que la luminosité minimale est atteinte.

6.6 Les scénarios

6.6.1 Principe

La fonction Scénario permet d'afficher l'état instantané d'un canal, ou d'un système MIX complet, de l'enregistrer et de le rétablir ultérieurement à tout moment.

Elle s'applique aux canaux de commutation ainsi qu'aux canaux de store et de variation. Chaque canal peut participer à jusqu'à 8 scénarios simultanément.

À cet effet, la participation à des scénarios pour le canal correspondant doit être autorisée pour chaque paramètre.

Voir paramètre Activer les scénarios et la page de paramètres Scénarios.

Lors de l'enregistrement d'un scénario, l'état actuel du numéro de scénario correspondant est affecté. Lors de l'appel du numéro de scénario, l'état préalablement mémorisé est rétabli.

Ainsi, le système MIX s'intègre simplement et facilement dans tous les scénarios d'utilisateurs.

Tableau 26 : Numéros de scénarios admissibles

Série	Appareil	Numéros de scénarios pris en charge
MIX (n° de réf. 4910xxx)	DME 2 S	1 .. 8
	JME 4 S
MIX2 (n° de réf. 4930xxx)	RMG / RME 8 S	1 .. 64
	RMG / RME 4 I
	DMG 2 T / DME 2 T

Les scénarios sont enregistrée définitivement et sont conservés même après un nouveau téléchargement de l'application.

Voir paramètre Tous les états de scénario du canal sur la page de paramètres Scénarios.

6.6.2 Appeler ou enregistrer les scénarios :

Pour appeler ou enregistrer un scénario, le code correspondant est envoyé à l'objet de scénario (obj. 243).

Tableau 27

Scénario	Appeler		Enregistrer
	Hex.	Déc.	Hex.	Déc.
1	00	0	80	128
2	01	1	81	129
3	02	2	82	130
4	03	3	83	131
5	04	4	84	132
6	05	5	85	133
7	06	6	86	134
8	07	7	87	135
9	08	8	88	136
10	09	9	89	137
11	0A	10	8A	138
12	0B	11	8B	139
13	0C	12	8C	140
14	0D	13	8D	141
15	0E	14	8E	142
16	0F	15	8F	143
17	10	16	90	144
18	11	17	91	145
19	12	18	92	146
20	13	19	93	147
21	14	20	94	148
22	15	21	95	149
23	16	22	96	150
24	17	23	97	151
25	18	24	98	152
26	19	25	99	153
27	1A	26	9A	154
28	1B	27	9B	155
29	1C	28	9C	156
30	1D	29	9D	157
31	1E	30	9E	158
32	1F	31	9F	159

Suite :

Scénario	Appeler		Enregistrer
	Hex.	Déc.	Hex.	Déc.
33	20	32	A0	160
34	21	33	A1	161
35	22	34	A2	162
36	23	35	A3	163
37	24	36	A4	164
38	25	37	A5	165
39	26	38	A6	166
40	27	39	A7	167
41	28	40	A8	168
42	29	41	A9	169
43	2A	42	AA	170
44	2B	43	AB	171
45	2C	44	AC	172
46	2D	45	AD	173
47	2E	46	AE	174
48	2F	47	AF	175
49	30	48	B0	176
50	31	49	B1	177
51	32	50	B2	178
52	33	51	B3	179
53	34	52	B4	180
54	35	53	B5	181
55	36	54	B6	182
56	37	55	B7	183
57	38	56	B8	184
58	39	57	B9	185
59	3A	58	BA	186
60	3B	59	BB	187
61	3C	60	BC	188
62	3D	61	BD	189
63	3E	62	BE	190
64	3F	63	BF	191

Exemples (central ou relatif à un canal) :

Appeler l'état du scénario 5 :

→ Envoyer \$04 à l'objet de scénario correspondant.

Enregistrer l'état actuel avec le scénario 5 :

→ Envoyer \$84 à l'objet de scénario correspondant.

6.6.3 Saisie de scénarios sans télégramme (UNIQUEMENT MIX2)

Au lieu de définir individuellement les scénarios à l'aide d'un télégramme, il est possible de les définir directement au préalable dans l'ETS.

À cet effet, il suffit de régler le paramètre Tous les états de scénario du canal (page de paramètres Scénarios) sur Écraser lors du téléchargement.

Ensuite, l'état souhaité peut être sélectionné pour chacun des 8 numéros de scénarios possibles d'un canal (= paramètre État après téléchargement).

Après le téléchargement, les scénarios sont déjà programmés.

Si nécessaire, un apprentissage ultérieur au moyen de télégrammes d'apprentissage est tout de même possible et peut être autorisé ou verrouillé pour chaque paramètre.

6.7 Enregistrement d'ambiances d'éclairage à l'aide d'un bouton-poussoir

Généralement, les scénarios sont enregistrés dans DMG 2 T.

Pour cela, l'objet 5 (Appel / enregistrement des scénarios centralisé) est utilisé.

Cependant, si vous souhaitez enregistrer des scénarios de lumière en mode externe, par exemple dans un

bouton-poussoir compatible, vous pouvez procéder comme suit :

Le DMG 2 T possède un objet de variation (valeur de variation) et un objet d'indication d'état (indication d'état en %) par canal.

Ainsi, 2 adresses de groupe sont utilisées, désignées ci-après par « Adr.Gr.1 » et « Adr.Gr.2 ».

6.7.1 Octroi des adresses de groupe et réglage des drapeaux des objets

Objet Associé à			Activer transmission	Drapeaux*
				C	L	S	T
POUSSOI	Télégr. valeur de luminosité	Adr.Gr.1 oui		√	-	√	√
		Adr.Gr.2 non
VARIATEUR	Valeur de variation Adr.Gr.1 x			√	-	√	x
	Indication d'état en %	Adr.Gr.1 non		√	√	- x
		Adr.Gr.2 oui

* Drapeaux : Communication, Lecture, Écriture, Transfert, Actualisation. x = indifférent

Les indications d'état sur le variateur ne doivent pas être paramétrées sur envoi cyclique.

6.7.2 Description des fonctions

Enregistrer les scénarios :

Le palpeur envoie à Adr.Gr.1 la demande de lecture à laquelle

il sera répondu uniquement par l'objet « Indication d'état en % » et avec Adr.Gr.2.

Gr.Adr.2 n'est pas éditée par l'objet « Valeur de variation ».

À l'inverse, le palpeur reçoit la valeur et la mémorise pour le scénario correspondante.

Appeler le scénario :

Le palpeur envoie la valeur enregistrée pour le scénario à l'objet % avec l'adresse d'envoi Adr.Gr.1.

La valeur de l'objet « Valeur de variation » est traitée en vue du paramétrage de la luminosité de sortie.

Une fois que le variateur a réglé la valeur demandée, en fonction du paramétrage, il envoie l'indication d'état à l'objet « Indication d'état en % ».

6.8 Conversion des pourcentages en valeurs hexadécimales et décimales

Tableau 28

Pourcentage	0 %	10 %	20 %	30 %	40 %	50 %	60 %	70 %	80 %	90 %	100 %
Valeur hexadécimale	00	1A	33	4D	66	80	99	B3	CC	E6	FF
Valeur décimale	00	26	51	77	102	128	153	179	204	230	255

Toutes les valeurs de 00 à FF hex. (0 à 255 déc.) sont valables.

6.9 Charge de lampe à incandescence maximale en fonctionnement parallèle et en combinaison avec le booster de variation DMB.1 T

Fonctionnement en parallèle C1 + C2

C1 C2 DMG 2 T

800 W

C1 + DMB

C1 C2 DMG 2 T

700 W

C1 + DMB + DMB

C1 C2 DMG2 T

DMB 1 T DMB 1 T

1000 W

Fonctionnement en parallèle C1 + C2 + DMB + DMB

C1 C2 DMG 2 T

DMB 1 T DMB 1 T

1400 W*

Fonctionnement en parallèle C1 + C2 + DMB + DMB + DMB

C1 C2 DMG 2 T

DMB 1 T DMB 1 T DMB 1 T

1700 W*

Fonctionnement en parallèle C1 + C2 + DMB + DMB + DMB + DMB

C1 C2 DMG 2 T

DMB 1 T DMB 1 T DMB 1 T DMB 1 T

2000 W*

* Puissances de variation > 1 000 W réservées exclusivement à une utilisation professionnelle

6.10 Diagramme fonctionnel

Version : Mrz-20 (sous réserve de modifications)

7 Notice d'utilisation

theben

3095201

Actionneur de variation universel de la série MIX2

DMG 2T KNX (module de base) 4930270

DME 2 T KNX (module d'extension) 4930275

DMB 1 T KNX (extension de puissance) 4930279

1. Utilisation conforme à l'usage prévu

Les actionneurs à variation universels à 2 canaux de la série MIX2 assurent la commutation et la variation de la luminosité de différents types d'éclairage tels que les lampes à incandescence, les lampes halogènes, les lampes halogène à haute tension et à basse tension, (conventionnelles ou avec transformateur électronique), tubes fluorescents compacts variables (lampes fluocompactes) ou lampes à LED variables pour 230 V. La série MIX2 est une série d'appareils constituée de modules de base et de modules d'extension. Chaque module de base de cette série peut recevoir jusqu'à 2 modules d'extension MIX ou MIX2.

L'outil logiciel ETS (Engineering Tool) permet de sélectionner les programmes d'application, d'attribuer les paramètres et les adresses spécifiques et de les transmettre à l'appareil.

L'appareil est prévu pour le montage sur rails DIN (selon EN 60715) et est conforme à EN 60669-2-1. Utilisation dans des locaux fermés et secs seulement.

2. Consignes de sécurité

AVERTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie !

Le montage doit être effectué exclusivement par un électricien spécialisé !

Pour poser correctement les câbles de bus et mettre en service les appareils, il faut respecter les consignes de la norme EN 50428 relatives aux interrupteurs ou matériel d'installation assimilé pour une utilisation dans le domaine de la gestion technique de bâtiment !

Toute intervention ou modification apportée à l'appareil entraîne la perte de tout droit à la garantie.

Les transformateurs électroniques et conventionnels doivent toujours être utilisés avec la charge minimale indiquée par le fabricant.
➢ Utiliser uniquement des lampes fluocompactes variables ; les lampes fluocompactes normales risquent d'être détruites.
Lors d'un changement de lampes, couper l'alimentation électrique (au niveau du disjoncteur correspondant) afin de réactiver l'identification automatique de la charge et d'activer la protection contre les contacts accidentels (doit être déverrouillée par le biais de l'ETS).

Ne pas monter les raccords de charge (L) des variateurs en parallèle (exception : fonctionnement parallèle du canal 1 et du canal 2).
Ne pas shunter si court-circuiter le variateur.
Aucun transformateur de séparation ou de réglage ne doit être installé en amont du variateur.

Ne pas mélanger des transformateurs bobinés et électroniques ainsi que des lampes fluocompactes et les lampes à LED lors du raccordement à un canal.
Une bonne identification automatique de la charge n'est possible que si une charge est raccordée.
➢ Utiliser uniquement des transformateurs homologués par le fabricant pour le fonctionnement en variateur.
Ne pas raccorder de charge inductive (transformateur bobiné, moteur du ventilateur) lorsque la charge RC est réglée dans l'application. Le variateur risque d'être détruit.

3. Description

DMG 2 T KNX
(module de base)
DME 2 T KNX
(module d'extension)

thoban ① ② ③ ④ ⑤ ⑥ ⑦

① Module de bus KNX
② Touche manuelle man.
③ Touches des canaux C1–C2 avec valeurs de variation de 0 à 100 %
④ LED d'état
⑤ Raccordement du bus : respecter la polarité !
⑥ Touche de programmation et LED pour l'adresse physique
② Coulisseau pour le verrouillage du module de bus KNX ① ou du cache ⑧
⑧ Cache
③ Connecteur décalable entre le module d'extension et le module de base

LED d'état

LED 1	Valeur de variation jusqu'à 25 %
LED 1 et 2	Valeur de variation 25 %-50 %
LED 1,2 et 3	Valeur de variation 50 %-75 %
LED 1,2,3, et 4	Valeur de variation à partir de 75 %
LED 2,3 et 4 clignotent	Surchauffe
LED 1,2,3 et 4 dignotent	Court-circuit

4. Montage

Module de base/module d'extension

Encliqueter le module de base sur la barre omnibus.
Déverrouiller le coulisseau ② et retirer le cache ⑥ du module d'extension.
Encliqueter le module d'extension sur la barre omnibus.
Pousser les deux modules fermement l'un contre l'autre.

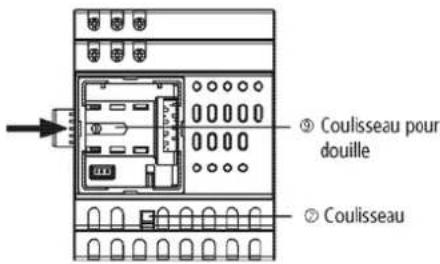

⑨ Coulisseau pour douille ⑦ Coulisseau

➢ Glisser le coulisseau Ⓓ vers la gauche.
➢ Replacer le cache.

Verrouiller à nouveau le cache avec le coulisseau ⑦.

Module de bus KNX

Le module de base et le module de bus KNX sont mécaniquement séparables.

La mise en service manuelle et l'utilisation des actionneurs à variation universels sont possibles sans module de bus KNX ①.

Déverrouiller le module de bus KNX ① sur le module de base avec le coulisseau ⑦ et le retirer avant de le replacer et de le verrouiller à nouveau.

(doit être déverrouillée par le biais de l'ETS)

Appuyer sur la touche man. Ⓤ (la LED s'allume).
Appuyer sur les touches de canaux ③.

Chaque canal est utilisable par le biais de 4 touches dédiées avec les valeurs de variation

-Touche 1 : Marche 25 %, Arrêt 0 %
-Touche 2:50 %,
-Touche 3:75%
-Touche 4:100%.

5. Raccordement électrique

DMG 2 T KNX

Fonctionnement en parallèle
DMG 2 T KNX

* Charge de lampe à incandescence

Extension de puissance
DMG 2 T KNX DMB 1 T KNX

DMG 21 VAC DMB 17 208.17 ±20.09V

Extension de puissance
DMG 2 T KNX DMB 1 T KNX

DVG 21 KDX DVB 1T DVB 1T DVB 1T DVB 1T N N N N N CUX R0 ≤200V/Ω

* Charge de lampe à incandescence
➢ Conserver un espace d'aération de 8 mm à droite et à gauche (en cas de DMB1 T KNX).
- Les canaux peuvent être utilisés avec différents conducteurs extérieurs (en cas de DMG 2 T KNX + DME 2 T KNX).
- Le variateur et l'extension de puissance (DMB 1 T KNX) doivent être utilisés avec un canal correspondant d'un conducteur extérieur commun (en cas de DMG 2 T KNX/ DME 2 T KNX).

6. Caractéristiques techniques

• Tension de service : 230 V CA +10 % -15 %
• Fréquence : 50 Hz
• Éco (veille) min. : DMG 2 T KNX : 0,9 W

DME 2 T KNX: 0,6 W

DMB1 TKNX: 0,2 W

• Température ambiante admissible : -5 °C à +45 °C
• Classe de protection : Il en cas de montage conforme
• Indice de protection : IP 20 selon EN 60529

- Tension de service KNX : tension du bus, ≤10 mA (DMG 2 T KNX)

• Types de charge : R/L/C
  • Charge de lampe à incandescence : 400 W
  • Charge inductive : 400 W
  • Transformateurs électroniques : 400 W
• Charge max. pour les lampes fluocompactes variables : 80 W
• Charge max. pour les lampes à LED 230 V variables : 60 W

- Charge admissible pour le fonctionnement en parallèle :

Charge de lampe à incandescence : 1 x 800 W

Lampes flupompactes : 1 x 140 W

Lampes à LED 230 V variables : 1 x 120 W

• Degré de pollution : 2
- Tension assignée de tenue aux chocs : 4 kV

Les données techniques peuvent être différentes sur la plaque signalétique de l'appareil !

Sous réserve d'améliorations techniques.

La base de données ETS est disponible à l'adresse suivante : www.theben.de.

Pour la description détaillée des fonctions, se reporter au manuel KNX.

Adresse du service

après-vente

Theben AG

Hohenbergst. 32

D-7240! Haigerloch

ALLEMAGNE

Hotline

Tél.[phone]

Fax -49 (0) 74 74/6 92-207

[e-mail]

Adresses, numéros de téléphone, etc.

www.theben.de

theben

30957001

Booster

DMB 1 T KNX (extension de puissance) 4930279

1. Utilisation conforme à l'usage prévu

Le booster DMB 1 T KNX est dédié à l'extension de la puis- sance des actionneurs à variation universels de la série MIX 2 à hauteur jusqu'à 300 W par canal.

Les boosters assurent la commutation et la variation de la luminosité de différents types d'éclairage tels que les lampes à incandescence, les lampes halogènes, les lampes halogène à haute tension et à basse tension, (conventionnelles ou avec transformateur électronique) ou lampes à LED variables pour 230 V.

L'appareil est prévu pour le montage sur rails DIN (selon EN 60715) et est conforme à EN 60669-2-1. Utilisation dans des locaux fermés et secs seulement.

2. Consignes de sécurité

AVERTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie !

Le montage doit être effectué exclusivement par un électricien spécialisé !

Toute intervention ou modification apportée à l'appareil entraîne la perte de tout droit à la garantie.

Les transformateurs électroniques et conventionnels doivent toujours être utilisés avec la charge minimale indiquée par le fabricant.
Lors d'un changement de lampes, couper l'alimentation électrique (au niveau du disjoncteur correspondant)

Ne pas shunter si court-circuiter le variateur.
Aucun transformateur de séparation ou de réglage ne doit être installé en amont du variateur.
Ne pas mélanger des transformateurs bobinés et électroniques.
Une bonne identification automatique de la charge n'est possible que si une charge est raccordée.
➢ Utiliser uniquement des transformateurs homologués par le fabricant pour le fonctionnement en variateur.

3. Description

DMB 1 T KNX (extension de puissance)

• 1 canal pour lampes à incandescence 5–300 W
• Pour l'extension de puissance de DMG 2T KNX et DME 2T KNX

DMB 1 T KNX
(booster/extension de puissance)

LED d'état

LED clignote	Tension du réseau ON
LED allumé en permanence	Variation
LED clignote rapidement	Erreur surchauffe

4. Raccordement électrique

Extension de puissance jusqu'à 2 x 700 W

➢ Conserver un espace d'aération de 8 mm à droite et à gauche.

Extension de puissance jusqu'à 1000 W

* Charge de lampe à incandescence
➢ Conserver un espace d'aération de 8 mm à droite et à gauche.

Extension de puissance jusqu'à 2000 W (Fonction en parallèle pour variateur)

DMG 2.1 CNX DMG 1.1 DMG 1.1 DMG 1.1 DMG 1.1 N L1 L2

* Charge de lampe à incandescence
➢ Conserver un espace d'aération de 8 mm à droite et à gauche.
➢ Raccordez 2 boosters DMB 1 T KNX max. par canal de variation.
➢ Raccordez 4 boosters DMB 1 T KNX max. au fonctionnement en parallèle.

Le variateur et l'extension de puissance doivent être utilisés avec un canal correspondant d'un conducteur extérieur commun (en cas de DMG 2 T KNX/DME 2 T KNX).

6. Caractéristiques techniques

• Tension de service : 230 V CA +10 % -15 %
• Fréquence : 50 Hz
- Éco (veille) min.: 0,2 W
- Température ambiante admissible : -5 °C à +45 °C
- Classe de protection : II en cas de montage conforme
- Indice de protection : IP 20 selon EN 60529
- Types de charge : R/L/C
- Charge de lampe à incandescence : 300 W
- Charge de lampe halogène : 300 W
• Charge inductive : 300 W
• Transformateurs électroniques : 400 W
- Charge max. pour les lampes à LED 230 V variables : 45 W
• Puissance de commutation min. 5W

Puissances de variation > 1 000 W réservées exclusivement à une utilisation professionnelle

Les données techniques peuvent être différentes sur la plaque signalétique de l'appareil !

Sous réserve d'améliorations techniques.

La base de données ETS est disponible à l'adresse suivante : www.theben.de.

Pour la description détaillée des fonctions, se reporter au manuel KNX.

Adresse du service après-vente

Theben AG

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax [phone]

Hotline

Tél. [phone]

Fax [phone]

[e-mail]

Adresses, numéros de téléphone, etc. www.theben.de
