TR 648 top3 RC KNX - Horloge THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Horloge annuelle programmable KNX
Marque	Theben
Modèle	TR 648 top3 RC KNX
Alimentation	110-240 V CA, 50-60 Hz, bus KNX ≤10 mA
Consommation propre	0,9 W typique, veille 0,45 W
Réserve de marche	10 ans
Largeur (boîtier)	3 TE (54 mm)
Montage	Rail DIN
Type de raccordement	Borne de bus KNX
Section de câble max.	2,5 mm²
Affichage	LCD avec guidage utilisateur par texte
Nombre de canaux horaires	8 (F1 à F8)
Nombre de canaux de valeur seuil	4 (F9 à F12)
Nombre de canaux logiques	6 (F13 à F18)
Emplacements mémoire	800 horaires de commutation
Programmes horaires	Journalier, hebdomadaire, annuel, astronomique, aléatoire, spéciaux
Base horaire	Quartz ou synchronisation DCF77/GNSS/KNX
Précision (25°C)	≤ ±0,25 s/jour (quartz) ou DCF77/GNSS
Horaire de commutation min.	1 s
Communication	KNX, Bluetooth BLE (portée 40 m)
Sécurité	KNX Data Secure, mise à jour firmware via ETS
Indice de protection	IP20 (monté)
Classe de protection	II
Température ambiante	-5 °C à +45 °C
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - TR 648 top3 RC KNX THEBEN

Comment programmer l'horloge Theben TR 648 top3 RC KNX ?

La programmation peut se faire de trois façons : directement sur l'appareil via le menu et les touches, via l'application mobile Theben (Android/iOS) ou via le logiciel PC OBELISK top3 avec un adaptateur. La programmation Bluetooth ne nécessite pas de réseau KNX.

Comment régler l'heure sur l'horloge ?

L'heure peut être réglée automatiquement par synchronisation DCF77, GNSS ou via le bus KNX. En mode manuel, utilisez les touches MENU et OK pour accéder aux réglages de date et heure. Les objets de communication correspondants (objets 1 à 6) permettent aussi le réglage par télégrammes KNX.

Comment utiliser la fonction Bluetooth ?

Assurez-vous que le Bluetooth est activé (paramètre 'Bluetooth' dans les réglages). Utilisez l'application Theben sur votre smartphone pour vous connecter à l'appareil. La portée en champ libre est d'environ 40 mètres. Cela permet la programmation sans accès au bus KNX.

Comment connecter une antenne DCF ou GNSS ?

L'antenne se connecte à la borne prévue. Dans les paramètres 'Date et heure', réglez 'Antenne raccordée' sur Oui. N'oubliez pas de raccorder aussi la tension d'alimentation supplémentaire. Les objets 8 et 9 signalent les erreurs éventuelles.

Que sont les canaux logiques et comment les configurer ?

Les canaux logiques (F13 à F18) permettent de combiner jusqu'à 4 entrées (objets d'entrée ou états d'autres canaux) avec des fonctions ET, OU ou OU exclusif. Chaque canal logique possède deux sorties configurables. La configuration se fait dans l'ETS via les pages de paramètres Canal logique et Objets de sortie.

Comment régler un seuil sur un canal de valeur seuil ?

Sur les canaux F9 à F12, définissez le type d'objet de valeur seuil (pourcentage, température, etc.), la valeur seuil et l'hystérésis. Les temporisations en dépassement et sous-dépassement sont paramétrables. Vous pouvez aussi autoriser le remplacement du seuil par télégramme (objet 101).

Comment créer un programme spécial (ex. Marche/Arrêt permanent) ?

Les programmes spéciaux sont créés avec le logiciel OBELISK top3. Numéros 1 à 14 pour programmes spéciaux, 15 pour Marche permanente, 16 pour Arrêt permanent. Activez-les via l'objet 13 du canal horaire correspondant (valeur numérique). Aucun modèle standard n'est fourni.

Que faire si l'horloge ne s'allume pas ?

Vérifiez l'alimentation 110-240 V CA et la connexion du bus KNX. La tension de bus doit être ≤10 mA. Si l'écran reste noir, vérifiez le fusible (non accessible). Réinitialisez l'appareil en coupant l'alimentation pendant 10 secondes. Si le problème persiste, contactez le service après-vente Theben.

Comment remettre à zéro le compteur d'heures de fonctionnement ?

Activez le compteur d'heures de fonctionnement dans les paramètres du canal horaire. Envoyez un télégramme 1 sur l'objet 16 (Redémarrer l'intervalle de maintenance ou le compteur d'heures de fonctionnement). Cela réinitialise le compteur à zéro.

Où trouver la notice complète et le logiciel ETS ?

La notice complète (57 pages) est disponible gratuitement sur le site notice-facile.com. Le programme d'application ETS se trouve dans le catalogue ETS en ligne de Theben. La version ETS recommandée est la 5.7.5 ou supérieure.

MODE D'EMPLOI TR 648 top3 RC KNX THEBEN

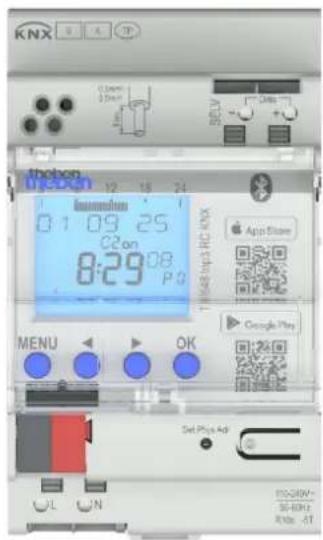

Horloge annuelle 8 canaux TR 648 top3 RC KNX

KNX 01:09 25 02 on 8:29 08 P0 MENU OK Set Play Adj L N ISO-24W- 56-RKZ Rkbs -4T

Désignation de l'appareil	N° de série
TR 648 top3 RC KNX	6489130

Table des matières

1 Fonctionnalités 3

1.1 Particularités 3

2 Caractéristiques techniques 4

2.1 Caractéristiques techniques TR 648 top3 RC KNX 4

3 Le programme d'application TR 648 top3 RC KNX 5

3.1 Sélection dans la base de données produits 5
3.2 Aperçu des objets de communication 6
3.3 Description des objets de communication 16
3.4 Aperçu des pages de paramètres 29
3.5 Généralités page de paramètres 30
3.6 Page de paramètres Date et heure 32
3.7 Page de paramètres Canal horaire 34
3.8 Page de paramètres Canal de valeur seuil 42
3.9 Page de paramètres Canal logique 49

4 Exemple d'application typique 56

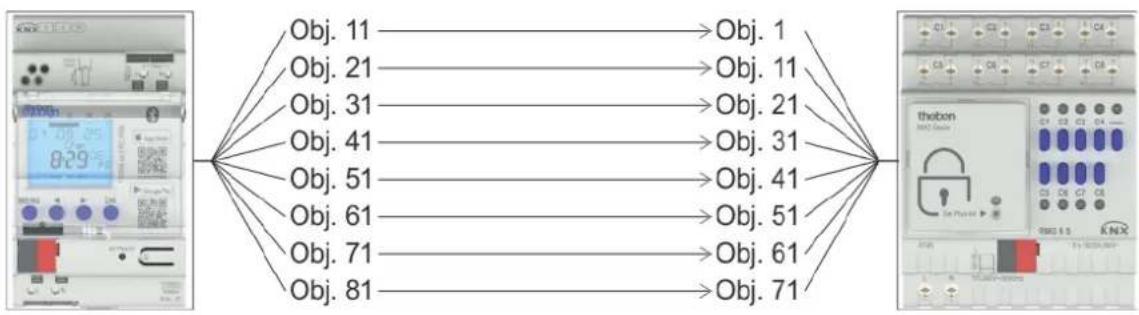

4.1 Commutation 8 canaux 56

1 Fonctionnalités

• 8 canaux horaires
• 4 canaux de valeur seuil
• 6 canaux logiques (ET, OU, OU exclusif)
• 800 horaires de commutation
• Programme journalier, hebdomadaire, annuel
• 16 programmes spéciaux y compris Marche/arrêt permanent sélectionnable via l'objet
• 2 programmes aléatoires
• Programme de commutation astronomique
• Horaires de commutation marche/arrêt, programme par impulsions, programme cyclique
• Passage automatique à l'heure d'été / d'hiver
• Guidage de l'utilisateur par texte affiché
- Bluetooth

1.1 Particularités

• Commande - Programmable également via Bluetooth sans réseau
• Compatibilité ascendante : les réglages et les programmes de commutation peuvent être copiés via Obelisk Stick entre l'horloge annuelle top2 et top3. Les cartes mémoire Top2 et Top3 Obelisk peuvent être utilisées.
• Programmation sans accessoires sur l'appareil ou par application (Android, iOS, PC) via Bluetooth
• Programmation via un PC Windows avec le logiciel « OBELISK top3 » et l'adaptateur PC Obelisk (9070409).
• Synchronisation horaire grâce au raccordement d'une antenne DCF, GNSS ou via le bus KNX. (L'horloge peut également être utilisée comme émetteur de signaux horaires).
  • Réserve de marche de 10 ans
• Chaque canal peut être exploité au choix avec la fonction minuterie ou avec la fonction astronomique.
  • Deux objets d'envoi par canal
• Prise en charge de KNX DATA Secure
• Mise à jour du micrologiciel de l'appareil via l'application de mise à jour ETS de Theben
  • 4 canaux de valeur seuil avec temporisation en cas de dépassement et de sous-dépassement.
• 6 canaux logiques configurables avec 4 objets d'entrée + liaison interne avec état des canaux de temporisation et de valeur seuil.

2 Caractéristiques techniques

2.1 Caractéristiques techniques TR 648 top3 RC KNX

Tension de service KNX	Tension du bus, ≤10 mA
Tension de service 110-240V CA
Fréquence 50 - 60 Hz
Consommation propre Type 0,9 W
Consommation en veille 0,45 W
Réserve de marche 10 ans
Largeur 3 TE
Type de raccordement Borne de bus KNX
Max. Section de câble 2,5 mm2
Type de montage	Rail DIN
Nombre de canaux	8
Nombre d'emplacements de mémoire 800
Base horaire	Quartz
Précision de marche 25°C	≤ ± 0,25 s/jour (quartz) ou DCF77/GNSS
Horaire de commutation minimum	1 s
Affichage LCD
Température ambiante	De -5 °C à +45 °C
Indice de protection	IP 20 à l'état monté
Classe de protection	II
Fréquence radio / puissance d'émission	BLE de 2402 à 2480 MHz/ -4,4 dBm Portée en champ libre : 40 m

3 Le programme d'application TR 648 top3 RC KNX

3.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	Horloges programmables
Type de produit	Horloge annuelle à 8 canaux
Nom du programme	TR 648 top3 RC KNX V1.0

Nombre d'objets de communication	127
Nombre d'adresses de groupe	254
Nombre d'affectations	255

La base de données ETS se trouve dans notre catalogue ETS en ligne et sur notre site Web :

Version ETS recommandée : ETS 5.7.5 ou supérieure.

3.2 Aperçu des objets de communication

3.2.1 Date et heure

N°	Nom de l'objet Fonction		Longueur	Flags DPT
1	Central - Heure - Envoyer	Heure locale	3 octets	RCT	10.001
1	Central - Heure - Recevoir	Heure locale	3 octets	WC	10.001
2	Central - Date - Envoyer	Date locale	3 octets	RCT	11.001
2	Central - Date - Recevoir	Date locale	3 octets	WC	11.001
3	Central - Heure et date - Envoyer	Heure locale et date locale	8 octets	RCT	19.001
3	Central - Heure et date - Recevoir	Heure locale et date locale	8 octets	WC	19.001
4	Central - Heure - Envoyer	Heure UTC	3 octets	RCT	10.001
4	Central - Heure - Recevoir	Heure UTC	3 octets	WC	10.001
5	Central - Date - Envoyer	Date UTC	3 octets	RCT	11.001
5	Central - Date - Recevoir	Date UTC	3 octets	WC	11.001
6	Central - Heure et date - Envoyer	Heure UTC et date UTC	8 octets	RCT	19.001
6	Central - Heure et date - Recevoir	Heure UTC et date UTC	8 octets	WC	19.001
7	Central - Demande de l'heure - Envoyer	Demande de l'heure	1 bit	RCT	1.017
7	Central - Demande de l'heure - Recevoir	Demande de l'heure	1 bit	WC	1.017
8	Central - Erreur - Envoyer	Défaut tension auxiliaire/antenne	1 bit	RCT	1.002
9	Central - Erreur - Envoyer	Défaut de synchronisation horaire	1 bit	RCT	1.002

3.2.2 Canaux horaires F1 - F8

N°	Nom de l'objet	Fonction	Long.	Flags	DPT
10	F1 - Canal horaire - Recevoir	Bloquer = 1	1 bit	WC	1.003
10	F1 - Canal horaire - Recevoir	Bloquer = 0	1 bit	WC	1.003
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Commuter	1 bit	RCT	1.001
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Priorité	2 bits	RCT	2.001
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Pourcentage	1 octet	RCT	5.001
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Valeur (0-255)	1 octet	RCT	5.010
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Température de couleur (K)	2 octets	RCT	7.600
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Température (°C)	2 octets	RCT	9.001
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Numéro de scène	1 octet	RCT	17.001
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Mode de fonctionnement CVC	1 octet	RCT	20.102
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Valeur de couleur (RGB)	3 octets	RCT	232.600
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Valeur de couleur (XY)	6 octets	RCT	242.600
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Valeur de couleur (RGBW)	6 octets	RCT	251.600
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	1 bit	1 bit	RCT	1.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	Priorité	2 bits	RCT	2.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	1 octet sans signe	1 octet	RCT	5.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	2 octets sans signe	2 octets	RCT	7.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	2 octets avec signe	2 octets	RCT	8.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	2 octets avec signe	2 octets	RCT	9.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	4 octets sans signe	4 octets	RCT	12.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	4 octets avec signe	4 octets	RCT	13.*
11	F1 - Canal horaire - Objet de sortie 1 - Envoyer	4 octets avec signe	4 octets	RCT	14.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Commuter	1 bit	RCT	1.001
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Priorité	2 bits	RCT	2.001
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Pourcentage	1 octet	RCT	5.001
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Valeur (0-255)	1 octet	RCT	5.010
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Température de couleur (K)	2 octets	RCT	7.600
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Température (°C)	2 octets	RCT	9.001
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Numéro de scène	1 octet	RCT	17.001
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Mode de fonctionnement CVC	1 octet	RCT	20.102
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Valeur de couleur (RGB)	3 octets	RCT	232.600
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Valeur de couleur (XY)	6 octets	RCT	242.600
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Valeur de couleur (RGBW)	6 octets	RCT	251.600
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	1 bit	1 bit	RCT	1.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	Priorité	2 bits	RCT	2.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	1 octet sans signe	1 octet	RCT	5.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	2 octets sans signe	2 octets	RCT	7.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	2 octets avec signe	2 octets	RCT	8.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	2 octets avec signe	2 octets	RCT	9.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	4 octets sans signe	4 octets	RCT	12.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	4 octets avec signe	4 octets	RCT	13.*
12	F1 - Canal horaire - Objet de sortie 2 - Envoyer	4 octets avec signe	4 octets	RCT	14.*
13	F1 - Canal horaire - Recevoir	Programme spécial	1 octet	WC	5.010
14	F1 - Canal horaire - Envoyer	Temps jusqu'au service	2 octets	RCT	7.007
14	F1 - Canal horaire - Envoyer	Temps jusqu'au service	4 octets	RCT	12.102
14	F1 - Canal horaire - Envoyer	Temps jusqu'au service	4 octets	RCT	13.100
14	F1 - Canal horaire - Envoyer	Indication d'état des heures de fonctionnement	2 octets	RCT 7.007
14	F1 - Canal horaire - Envoyer	Indication d'état des heures de fonctionnement	4 octets	RCT 12.102
14	F1 - Canal horaire - Envoyer	Indication d'état des heures de fonctionnement	4 octets	RCT 13.100
15	F1 - Canal horaire - Envoyer	Service nécessaire	1 bit	RCT	1.001
16	F1 - Canal horaire - Recevoir	Redémarrez l'intervalle de maintenance	1 bit	WC	1.017
16	F1 - Canal horaire - Recevoir	Redémarrez le compteur d'heures de fonctionnement	1 bit	WC	1.017
20-86	Canaux horaires F2 – F8 (pour plus de précisions, voir canal horaire F1)

Objets pour les canaux horaires :

F1	F2	F3	F4	F5	F6	F7	F8
10	20	30	40	50	60	70	80
11	21	31	41	51	61	71	81
12	22	32	42	52	62	72	82
13	23	33	43	53	63	73	83
14	24	34	44	54	64	74	84
15	25	35	45	55	65	75	85
16	26	36	46	56	66	76	86

3.2.3 Canaux de valeur seuil F9 - F12

N°	Nom de l'objet	Fonction	Long.	Flags	DPT
100	F9 - Canal de valeur seuil - Valeur - Recevoir	Pourcentage	1 octet	WC	5.001
100	F9 - Canal de valeur seuil - Valeur - Recevoir	Valeur (0-255)	1 octet	WC	5.010
100	F9 - Canal de valeur seuil - Valeur - Recevoir	2 octets sans signe	4 octets	WC	7.001
100	F9 - Canal de valeur seuil - Valeur - Recevoir	Température de couleur (K)	2 octets	WC	7.600
100	F9 - Canal de valeur seuil - Valeur - Recevoir	Température (°C)	2 octets	WC	9.001
100	F9 - Canal de valeur seuil - Valeur - Recevoir	1 octet sans signe	1 octet	WC	5.*
100	F9 - Canal de valeur seuil - Valeur - Recevoir	2 octets avec signe	2 octets	WC	8.*
100	F9 - Canal de valeur seuil - Valeur - Recevoir	2 octets avec signe	2 octets	WC	9.*
100	F9 - Canal de valeur seuil - Valeur - Recevoir	4 octets sans signe	4 octets	WC	12.*
100	F9 - Canal de valeur seuil - Valeur - Recevoir	4 octets avec signe	4 octets	WC	13.*
100	F9 - Canal de valeur seuil - Valeur - Recevoir	4 octets avec signe	4 octets	WC	14.*
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	pourcentage	1 octet	WC	5.001
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	Valeur de (0-255)	1 octet	WC	5.010
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	2 octets sans signe	4 octets	WC	7.001
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	température de couleur (K)	2 octets	WC	7.600
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	température (°C)	2 octets	WC	9.001
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	1 octet sans signe	1 octet	WC	5.*
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	2 octets avec signe	2 octets	WC	8.*
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	2 octets avec signe	2 octets	WC	9.*
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	4 octets sans signe	4 octets	WC	12.*
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	4 octets avec signe	4 octets	WC	13.*
101	F9 - Canal de valeur seuil - Définir le seuil - Recevoir	4 octets avec signe	4 octets	WC	14.*
102	F9 - Canal de valeur seuil - Recevoir	Bloquer = 1	1 bit	WC	1.003
102	F9 - Canal de valeur seuil - Recevoir	Bloquer = 0	1 bit	WC	1.003
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Commuter	1 bit	RCT	1.001
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Priorité	2 bits	RCT	2.001
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Pourcentage	1 octet	RCT	5.001
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Valeur (0-255)	1 octet	RCT	5.010
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Température de couleur (K)	2 octets	RCT	7.600
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Température (°C)	2 octets	RCT	9.001
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Numéro de scène	1 octet	RCT	17.001
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Mode de fonctionnement CVC	1 octet	RCT	20.102
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Valeur de couleur (RGB)	3 octets	RCT	232.600
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Valeur de couleur (XY)	6 octets	RCT	242.600
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Valeur de couleur (RGBW)	6 octets	RCT	251.600
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	1 bit	1 bit	RCT	1.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	Priorité	2 bits	RCT	2.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	1 octet sans signe	1 octet	RCT	5.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	2 octets sans signe	2 octets	RCT	7.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	2 octets avec signe	2 octets	RCT	8.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	2 octets avec signe	2 octets	RCT	9.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	4 octets sans signe	4 octets	RCT	12.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	4 octets avec signe	4 octets	RCT	13.*
103	F9 - Canal de valeur seuil - Objet de sortie 1 - Envoyer	4 octets avec signe	4 octets	RCT	14.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Commuter	1 bit	RCT	1.001
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Priorité	2 bits	RCT	2.001
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Pourcentage	1 octet	RCT	5.001
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Valeur (0-255)	1 octet	RCT	5.010
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Température de couleur (K)	2 octets	RCT	7.600
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Température (°C)	2 octets	RCT	9.001
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Numéro de scène	1 octet	RCT	17.001
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Mode de fonctionnement CVC	1 octet	RCT	20.102
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Valeur de couleur (RGB)	3 octets	RCT	232.600
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Valeur de couleur (XY)	6 octets	RCT	242.600
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Valeur de couleur (RGBW)	6 octets	RCT	251.600
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	1 bit	1 bit	RCT	1.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	Priorité	2 bits	RCT	2.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	1 octet sans signe	1 octet	RCT	5.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	2 octets sans signe	2 octets	RCT	7.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	2 octets avec signe	2 octets	RCT	8.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	2 octets avec signe	2 octets	RCT	9.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	4 octets sans signe	4 octets	RCT	12.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	4 octets avec signe	4 octets	RCT	13.*
104	F9 - Canal de valeur seuil - Objet de sortie 2 - Envoyer	4 octets avec signe	4 octets	RCT	14.*
110-134	Canaux de valeur seuil F10 - F12 (pour plus de précisions, voir canal de valeur seuil F9)

Objets pour les canaux de valeur seuil :

F9	F10	F11	F12
100	110	120	130
101	111	121	131
102	112	122	132
103	113	123	133
104	114	124	134

3.2.4 Canal logique F13 - F18

N°	Nom de l'objet	Fonction	Longueur	Flags	DPT
200	F13 - Canal logique - Recevoir	Entrée logique 1 dans fonction ET	1 bit	WC	1.002
200	F13 - Canal logique - Recevoir	Entrée logique 1 dans fonction OU	1 bit	WC	1.002
200	F13 - Canal logique - Recevoir	Entrée logique 1 dans fonction OU exclusif	1 bit	WC	1.002
201	F13 - Canal logique - Recevoir	Entrée logique 2 dans fonction ET	1 bit	WC	1.002
201	F13 - Canal logique - Recevoir	Entrée logique 2 dans fonction OU	1 bit	WC	1.002
201	F13 - Canal logique - Recevoir	Entrée logique 2 dans fonction OU exclusif	1 bit	WC	1.002
202	F13 - Canal logique - Recevoir	Entrée logique 3 dans fonction ET	1 bit	WC	1.002
202	F13 - Canal logique - Recevoir	Entrée logique 3 dans fonction OU	1 bit	WC	1.002
203	F13 - Canal logique - Recevoir	Entrée logique 4 dans fonction ET	1 bit	WC	1.002
203	F13 - Canal logique - Recevoir	Entrée logique 4 dans fonction OU	1 bit	WC	1.002
204	F13 - Canal logique - Recevoir	Bloquer = 1	1 bit	WC	1.003
204	F13 - Canal logique - Recevoir	Bloquer = 0	1 bit	WC	1.003
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Commuter	1 bit	RCT	1.001
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Priorité	2 bits	RCT	2.001
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Pourcentage	1 octet	RCT	5.001
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Valeur (0-255)	1 octet	RCT	5.010
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Température de couleur (K)	2 octets	RCT	7.600
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Température (°C)	2 octets	RCT	9.001
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Numéro de scène	1 octet	RCT	17.001
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Mode de fonctionnement CVC	1 octet	RCT	20.102
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Valeur de couleur (RGB)	3 octets	RCT	232.600
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Valeur de couleur (XY)	6 octets	RCT	242.600
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Valeur de couleur (RGBW)	6 octets	RCT	251.600
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	1 bit	1 bit	RCT	1.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	Priorité	2 bits	RCT	2.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	1 octet sans signe	1 octet	RCT	5.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	2 octets sans signe	2 octets	RCT	7.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	2 octets avec signe	2 octets	RCT	8.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	2 octets avec signe	2 octets	RCT	9.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	4 octets sans signe	4 octets	RCT	12.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	4 octets avec signe	4 octets	RCT	13.*
205	F13 - Canal logique - Objet de sortie 1 - Envoyer	4 octets avec signe	4 octets	RCT	14.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Commuter	1 bit	RCT	1.001
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Priorité	2 bits	RCT	2.001
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Pourcentage	1 octet	RCT	5.001
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Valeur (0-255)	1 octet	RCT	5.010
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Température de couleur (K)	2 octets	RCT	7.600
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Température (°C)	2 octets	RCT	9.001
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Numéro de scène	1 octet	RCT	17.001
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Mode de fonctionnement CVC	1 octet	RCT	20.102
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Valeur de couleur (RGB)	3 octets	RCT	232.600
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Valeur de couleur (XY)	6 octets	RCT	242.600
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Valeur de couleur (RGBW)	6 octets	RCT	251.600
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	1 bit	1 bit	RCT	1.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	Priorité	2 bits	RCT	2.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	1 octet sans signe	1 octet	RCT	5.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	2 octets sans signe	2 octets	RCT	7.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	2 octets avec signe	2 octets	RCT	8.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	2 octets avec signe	2 octets	RCT	9.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	4 octets sans signe	4 octets	RCT	12.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	4 octets avec signe	4 octets	RCT	13.*
206	F13 - Canal logique - Objet de sortie 2 - Envoyer	4 octets avec signe	4 octets	RCT	14.*
210 - 256	Canaux logiques F14 – F18 (pour plus de précisions, voir canal de valeur seuil F9)

Objets pour canaux logiques :

F13	F14	F15	F16	F17	F18
200	210	220	230	240	250
201	211	221	231	241	251
202	212	222	232	242	252
203	213	223	233	243	253
204	214	224	234	244	254
205	215	225	235	245	255
206	216	226	236	246	256

3.3 Description des objets de communication

3.3.1 Date et heure

Objet 1 : heure locale

Comme objet d'envoi :

Envoie l'heure actuelle au format DPT 10.001, soit sur demande uniquement, soit cycliquement, soit à des moments précis en fonction du paramétrage (cf. paramètre Envoyer l'heure et la date).

Comme objet de réception :

Sert au réglage de l'heure par l'intermédiaire du bus.

Objet 2 : date locale

Comme objet d'envoi :

Envoie la date actuelle au format DPT 11.001, soit sur demande uniquement, soit cycliquement, soit à des moments précis en fonction du paramétrage.

Comme objet de réception :

Sert au réglage de la date par l'intermédiaire du bus.

Objet 3 : heure locale et date locale

Comme objet d'envoi :

Envoie la date et l'heure actuelle ensemble sous forme de télégramme 8 octets (DPT19.001), en fonction du paramétrage, soit sur demande uniquement, soit cycliquement, soit à des moments précis (voir paramètre Envoyer l'heure et la date).

Comme objet de réception :

Sert au réglage de l'heure et de la date par l'intermédiaire du bus.

Objet 4 : heure UTC

Heure universelle (Coordinated Universal Time), c'est-à-dire la base pour le calcul des différents fuseaux horaires. Correspond à l'heure sur le méridien de Greenwich.

HEC (heure d'Europe centrale) = UTC + 1 h

HAEC (heure avancée d'Europe centrale) = UTC + 2 h

Comme objet d'envoi :

Envoie l'heure UTC au format DPT 10.001, en fonction du paramétrage, soit sur demande uniquement, soit cycliquement, soit à des moments précis (voir paramètre Envoyer l'heure et la date).

Comme objet de réception :

Sert au réglage de l'heure par l'intermédiaire du bus. (L'heure UTC est convertie par l'horloge en fonction du fuseau horaire défini et de l'heure d'été et d'hiver)

Objet 5 : date UTC

Date universelle, correspond à la date sur le méridien de Greenwich.

Comme objet d'envoi :

Envoie la date UTC au format DPT 11.001, en fonction du paramétrage, soit sur demande uniquement, soit cycliquement, soit à des moments précis.

Comme objet de réception :

Sert au réglage de la date par l'intermédiaire du bus.

(La date UTC est convertie par l'horloge en fonction du fuseau horaire défini et de l'heure d'été et d'hiver)

Objet 6 : heure UTC et date UTC

Comme objet d'envoi :

Envoie la date UTC et l'heure UTC ensemble sous forme de télégramme 8 octets (DPT19.001), en fonction du paramétrage, soit sur demande uniquement, soit cycliquement, soit à des moments précis (voir paramètre Envoyer l'heure et la date).

Comme objet de réception :

Sert au réglage de l'heure et de la date par l'intermédiaire du bus.

(L'heure UTC et la date UTC sont converties par l'horloge en fonction du fuseau horaire défini et de l'heure d'été et d'hiver)

Objet 7 : demande de l'heure

Comme objet d'envoi :

N'apparaît que si le paramètre Mode de fonctionnement de l'objet Heure et date est réglé sur Heure et date reçues.

Le paramètre Temps de cycle permet de définir un temps en heures pour l'envoi de l'objet 1bit « Demande de l'heure ». Celui-ci est ensuite envoyé avec le temps de cycle réglé sur le bus et déclenche l'envoi de la date et de l'heure au destinataire (horloge du bus).

Comme objet de réception :

N'apparaît que si le paramètre Mode de fonctionnement de l'objet Heure et date est réglé sur Envoyer l'heure et la date.

L'objet reçoit la demande d'heure des autres participants du bus et déclenche une opération d'envoi pour les objets Heure et Date.

Objet 8 : erreur tension auxiliaire/antenne - envoi

N'apparaît que si le paramètre Mode de fonctionnement de l'objet Heure et date est réglé sur Envoyer l'heure et la date et le paramètre Antenne connectée est réglé sur Oui.

L'objet est toujours envoyé après modification. Si un 1 est envoyé (au bout de 30 minutes), il y a un problème avec la tension auxiliaire ou l'antenne.

0 = pas d'erreur

Objet 9 : erreur de synchronisation horaire - envoi

N'apparaît que si le paramètre Mode de fonctionnement des objets Heure et date est réglé sur Envoyer l'heure et la date et le paramètre Antenne connectée est réglé sur Oui.

L'objet est toujours envoyé après modification. Si un 1 est envoyé (après une heure), il y a un problème de synchronisation horaire.

0 = pas d'erreur.

3.3.2 Canaux horaires F1 - F8

Objet 10 : F1 - Canal horaire - Bloquer - Recevoir

Uniquement disponible si la fonction de blocage est activée.

Le comportement en cas d'activation / de suppression du blocage, ainsi que le sens d'action peuvent être sélectionnés sur la page de paramètres Fonction de blocage.

L'objet de blocage agit ensemble sur les deux objets (objets 11 + 12).

Objet 11 : F1 - Canal horaire - Objet de sortie 1 - Commuter, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, etc. - Envoyer

C'est le premier objet de sortie d'un canal de commutation.

La fonction de l'objet dépend du type de télégramme sélectionné

(Voir la page de paramètres F1 - Objets de sortie, paramètre Type de télégramme F1.1).

20 formats de télégrammes peuvent être réglés.

Parmi eux, 11 ont un type de données prédéfini. (par exemple commutation DPT1.001)

Il s'agit des types de télégrammes les plus courants. Ceux-ci sont prédéfinis.

Si un autre format est souhaité, il est possible de sélectionner les formats de télégramme généraux. (Par exemple 1 bit DPT7.*)

Le sous-type requis peut être défini dans l'ETS sous Objets de communication. (par exemple avec le réglage DPT7.* le courant DPT7.012 (mA) peut être réglé)

Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets (obj. 11 + 12).

Type de télégramme Télégrammes envoyés
Commuter DPT1.001	Marche / arrêt
Priorité commuter DPT2.001	Télégramme 2 bits :
	Fonction	Valeur
	Aucune priorité (00) (aucune priorité)	0 (00bin)
	Aucune priorité (01) (aucune priorité)	1 (01bin)
	Priorité Arrêt (priorité active. État de commutation : Arrêt)	2 (10bin)
	Priorité Marche (priorité active. État de commutation : activé)	3 (11bin)
Pourcentage DPT5.001	Pourcentage 0 - 100%
Valeur 0-255 DPT5.010	Valeur entre 0 et 255
Température DPT9.001	Valeur de température -273 à 300 °C
Mode de fonctionnement CVC DPT20.102
	Mode de fonctionnement	Valeur
	Auto	0
	Confort	1
	Veille	2
	Nuit	3
	Protection contre le gel/la chaleur	4
Scène DPT17.001	Numéros de scène 1 à 64
Température de couleur DPT7.600	Valeur température de couleur 1000 à 10000K

Type de télégramme Télégrammes envoyés
Valeur de couleur RGB DPT232.600	Valeur UTC 3 octets pour la couleur RGB.Valeur RGB : #000000-FFFFFF
Valeur de couleur RGBW DPT251.600	Envoyer une valeur à 6 octets pour couleur RGBW.Valeur RGB : #000000-FFFFFFValeur de blanc : 0-255
XY valeur de couleur DPT242.600	Valeur de 6 octets pour la couleur XY. Valeur X : 0-1 (0,00000 - 1,00000)Valeur Y : 0-1 (0,00000 - 1,00000)Valeur de luminosité : 0-100Résolution valeur X/Y : 5 décimales.
1 bit DPT1.*	1 bit valeur : 0-1
2 bit DPT2.*	Télégramme 2 bits :
	Fonction Valeur
	Aucune priorité (00) 0 (00bin)
	Aucune priorité (01) 1 (01bin)
	Priorité 0 2 (10bin)
	Priorité 1 3 (11bin)
1 octet sans signe DPT5.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
2 octets sans signe DPT7.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 65535.
2 octets avec signe DPT8.*	Il est possible d'envoyer une valeur quelconque comprise entre -32768 et 32767.
2 octets avec signe DPT9.*	Il est possible d'envoyer une valeur quelconque comprise entre -671088,6 et 670433,2. Format : virgule flottante
4 octets sans signe DPT12.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 4294967295.
4 octets avec signe DPT13.*	Il est possible d'envoyer une valeur quelconque comprise entre -2147483648 et 2147483647.
4 octets avec signe DPT14.*	Il est possible d'envoyer une valeur quelconque comprise entre -3,402E+38 et 3,402E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234

Objet 12 : F1 - Canal horaire - Objet de sortie 2 - Commuter, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, etc. - Envoyer

C'est le deuxième objet de sortie du canal de commutation

La fonction de l'objet dépend du type de télégramme sélectionné.

Types de télégrammes, voir objet 11 F1.1

Le type de paramètre peut être paramétré indépendamment du 1er objet de sortie.

Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets (obj. 11 + 12).

Objet 13 : F1 - Canal horaire - Programme spécial - Recevoir

Il s'agit d'un objet d'entrée.

Un programme spécial peut être activé via l'objet.

Pour cela, le numéro du programme souhaité est transmis.

Avec le numéro de programme 0, le programme spécial est désactivé (programme standard actif).

Les heures de commutation des programmes spéciaux doivent être créées avec le programme Obelisk. Il n'existe aucun modèle standard.

Les programmes spéciaux ont une priorité plus importante que le programme standard ; plus le chiffre est élevé, plus la priorité est élevée

0 = quitter le programme spécial / aucun programme spécial (c'est-à-dire programme standard).

1-14 = ouvre le programme spécial correspondant.

15 = programme spécial MARCHE permanente.

16 = programme spécial ARRÊT permanent.

Objet 14 : F1 - Canal horaire - Temps jusqu'au prochain service, indication d'état des heures de fonctionnement - Envoyer

Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a été activée.

Indique, selon le type de compteur d'heures de fonctionnement sélectionné, le temps restant jusqu'à l'écoulement de l'intervalle de service réglé ou l'état actuel du compteur d'heures de fonctionnement.

Le type d'objet peut être sélectionné par l'utilisateur parmi 3 formats.

DPT 7.007 (2octets d'heures), DPT 12.102 (4octets d'heures) ou DPT 13.100 (secondes).

Objet 15 : F1 - Canal horaire - Service requis - Envoyer

Uniquement disponible si la fonction de compteur d'heures de fonctionnement a été activée et Type de compteur d'heures de fonctionnement = Compteur de temps jusqu'au prochain service.

Indique si l'intervalle de service réglé est écoulé.

0 = Non écoulé

1 = Intervalle de service écoulé.

L'objet peut être envoyé de manière cyclique lorsqu'il est paramétré.

Une modification de cet objet est toujours signalée.

Objet 16 : F1 - Canal horaire - Redémarrer l'intervalle de maintenance, redémarrer le compteur d'heures de fonctionnement - Recevoir

Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a été activée.

Fonction selon le paramétrage.

Fonction Remise à zéro du service :

Remettre à zéro le compteur d'intervalle de service.

1 = Remettre à zéro

Fonction Remise à zéro du compteur d'heures de fonctionnement :

Remettre à zéro le compteur d'heures de fonctionnement.

1 = Remettre à zéro

Objets 20 à 86 :

Les objets 20 à 86 correspondent aux canaux de commutation F2 - F8 et sont identiques dans leur fonctionnement aux objets du canal horaire F1.

3.3.3 Canaux de valeur seuil F9 - F12

Objet 100 : F9 - Canal de valeur seuil - Valeur - Recevoir

Objet d'entrée du canal.

Cet objet permet de déclencher la fonction du canal paramétrée.

Formats d'entrée possibles	DPT
Pourcentage 5.001
Valeur (0-255) 5.010
2 octets sans signe 7.001
Température de couleur (K)	7.600
Température (°C) 9.001
1 octet sans signe 5.*
2 octets avec signe 8.*
2 octets avec signe 9.*
4 octets sans signe 12.*
4 octets avec signe 13.*
4 octets avec signe 14.*

Objet 101 : F9 - Canal de valeur seuil - Définir le seuil - Recevoir

Uniquement disponible lorsque seuil peut être remplacé par l'objet = oui.

La valeur seuil paramétrée est remplacée par la valeur reçue.

Cet objet permet de modifier à tout instant le seuil paramétré via télégramme de bus.

Le type de données correspond au type paramétré de l'objet de valeur seuil.

Objet 102 : F9 - Canal de valeur seuil - Bloquer - Recevoir

Uniquement disponible si la fonction de blocage est activée.

Le comportement en cas d'activation / de suppression du blocage, ainsi que le sens d'action peuvent être sélectionnés sur la page de paramètres Fonction de blocage.

L'objet de blocage agit ensemble sur les deux objets (objets 103 + 104).

Objet 103 : F9 Canal de valeur seuil – Objet de sortie 1 - Commuter, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, etc. - Envoyer

C'est le premier objet de sortie du canal de valeur seuil.

La fonction de l'objet dépend du type de télégramme sélectionné.

(voir la page de paramètres F9 - Objets de sortie, paramètre Type de télégramme F9.1).

20 formats de télégrammes peuvent être réglés.

Parmi eux, 11 ont un type de données prédéfini. (par exemple commutation DPT1.001)

Il s'agit des types de télégrammes les plus courants. Ceux-ci sont prédéfinis.

Si un autre format est souhaité, il est possible de sélectionner les formats de télégramme généraux. (par exemple 1 bit DPT7.*)

Le sous-type requis peut être défini dans l'ETS sous Objets de communication. (par exemple avec le réglage

DPT7.*, le courant DPT7.012 (mA) peut être réglé)

Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets (obj. 103 + 104).

Type de télégramme Télégrammes envoyés
Commuter DPT1.001	Marche / arrêt
Priorité commuter DPT2 001	Télégramme 2 bits :
	Fonction	Valeur
	Aucune priorité (00) (aucune priorité)	0 (00bin)
	Aucune priorité (01) (aucune priorité)	1 (01bin)
	Priorité Arrêt (priorité active. État de commutation : Arrêt)	2 (10bin)
	Priorité Marche (priorité active. État de commutation : activé)	3 (11bin)
Pourcentage DPT5.001	Pourcentage 0 - 100%
Valeur 0-255 DPT5.010	Valeur entre 0 et 255
Température DPT9.001	Valeur de température -273 à 300°C
Mode de fonctionnement CVC DPT20.102
	Mode de fonctionnement	Valeur
	Auto	0
	Confort	1
	Veille	2
	Nuit	3
	Protection contre le gel/la chaleur	4
Scène DPT17.001	Numéros de scène 1 à 64
Température de couleur DPT7.600	Valeur température de couleur 1000 à 10000K
Valeur de couleur RGB DPT232.600	Valeur UTC 3 octets pour la couleur RGB.Valeur RGB : #000000-FFFFFF
Valeur de couleur RGBW DPT251.600	Valeur de 6 octets pour couleur RGBW.Valeur RGB : #000000-FFFFFFValeur de blanc : 0-255
XY valeur de couleur DPT242.600	Valeur de 6 octets pour la couleur XY.Valeur X : 0-1 (0,00000 - 1,00000)Valeur Y : 0-1 (0,00000 - 1,00000)Valeur de luminosité : 0-100Résolution valeur X/Y : 5 décimales.
1 bit DPT1.*	1 bit valeur : 0-1
2 bits DPT2.*	Télégramme 2 bits :
	Fonction	Valeur
	Aucune priorité (00)	0 (00bin)
	Aucune priorité (01)	1 (01bin)
	Priorité 0	2 (10bin)
	Priorité 1	3 (11bin)
1 octet sans signe DPT5.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
2 octets sans signe DPT7.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 65535.
2 octets avec signe DPT8.*	Il est possible d'envoyer une valeur quelconque comprise entre -32768 et 32767.

Type de télégramme Télégrammes envoyés
2 octets avec signe DPT9.*	Il est possible d'envoyer une valeur quelconque comprise entre -671088,6 et 670433,2. Format : virgule flottante
4 octets sans signe DPT12.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 4294967295.
4 octets avec signe DPT13.*	Il est possible d'envoyer une valeur quelconque comprise entre -2147483648 et 2147483647.
4 octets avec signe DPT14.*	Il est possible d'envoyer une valeur quelconque comprise entre -3,402E+38 et 3,402E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234

Objet 104 : F9 Canal de valeur seuil – Objet de sortie 2 - Commuter, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, etc. - Envoyer

C'est le deuxième objet de sortie du canal de valeur seuil.

La fonction de l'objet dépend du type de télégramme sélectionné.

Types de télégrammes, voir objet 103 F9.1

Le type de paramètre peut être paramétré indépendamment du 1er objet de sortie.

Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets (obj. 103 + 104).

Objets 110 à 134 :

Les objets 110 à 134 correspondent aux canaux de valeur seuil F10 - F12 et sont identiques dans leur fonctionnement aux objets du canal de valeur seuil F9.

3.3.4 Canaux logiques F13 - F18

Objet 200 : F13 canal logique - Entrée logique 1 dans la fonction ET/OU/OU exclusif - Recevoir

Premier objet d'entrée du module logique

Uniquement disponible lorsque la grandeur d'entrée pour l'entrée 1 = objet d'entrée

Objet 201 : F13 canal logique - Entrée logique 2 dans la fonction ET/OU/OU exclusif - Recevoir

Deuxième objet d'entrée du module logique

Uniquement disponible lorsque la grandeur d'entrée pour l'entrée 2 = objet d'entrée

Objet 202 : F13 canal logique - Entrée logique 3 dans la fonction ET/OU - Recevoir

Troisième objet d'entrée du module logique

Uniquement disponible lorsque la grandeur d'entrée pour l'entrée 3 = objet d'entrée et uniquement pour les raccourcis OU et ET.

Objet 203 : F13 canal logique - Entrée logique 4 dans la fonction ET/OU - Recevoir

Quatrième objet d'entrée du module logique

Uniquement disponible lorsque la grandeur d'entrée pour l'entrée 4 = objet d'entrée et uniquement pour les raccourcis OU et ET.

Objet 204 : F13 canal logique - Bloquer - Recevoir

Uniquement disponible si la fonction de blocage est activée.

Le comportement en cas d'activation / de suppression du blocage, ainsi que le sens d'action peuvent être sélectionnés sur la page de paramètres Fonction de blocage.

L'objet de blocage agit ensemble sur les deux objets (objets 205 + 206).

Objet 205 : F13 Canal logique - Objet de sortie 1 - Commuter, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, etc. - Envoyer

C'est le premier objet de sortie du canal logique.

La fonction de l'objet dépend du type de télégramme sélectionné.

(Voir la page de paramètres F13 - Objets de sortie, paramètre Type de télégramme).

20 formats de télégrammes peuvent être réglés.

Parmi eux, 11 ont un type de données prédéfini. (Par exemple commutation DPT1.001)

Il s'agit des types de télégrammes les plus courants. Ceux-ci sont prédéfinis.

Si un autre format est souhaité, il est possible de sélectionner les formats de télégramme généraux. (Par exemple 1 bit DPT7.*)

Le sous-type requis peut être défini dans l'ETS sous Objets de communication. (Par exemple avec le réglage DPT7.*, le courant DPT7.012 (mA) peut être réglé)

Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets (obj. 205 + 206).

Type de télégramme Télégrammes envoyés
Commuter DPT1.001	Marche / arrêt
Priorité commuter DPT2.001	Télégramme 2 bits :
	Fonction	Valeur
	Aucune priorité (00) (aucune priorité)	0 (00bin)
	Aucune priorité (01) (aucune priorité)	1 (01bin)
	Priorité Arrêt (priorité active. État de commutation : Arrêt)	2 (10bin)
	Priorité Marche (priorité active. État de commutation : activé)	3 (11bin)
Pourcentage DPT5.001	Pourcentage 0 - 100%
Valeur 0-255 DPT5.010	Valeur entre 0 et 255
Température DPT9.001	Valeur de température -273 à 300°C
Mode de fonctionnement CVC DPT20.102
	Mode de fonctionnement	Valeur
	Auto	0
	Confort	1
	Veille	2
	Nuit	3
	Protection contre le gel/la chaleur	4
Scène DPT17.001	Numéros de scène 1 à 64
Température de couleur DPT7.600	Valeur température de couleur 1000 à 10000K
Valeur de couleur RGB DPT232.600	Valeur UTC 3 octets pour la couleur RGB.Valeur RGB : #000000-FFFFFF
Valeur de couleur RGBW DPT251.600	Valeur de 6 octets pour couleur RGBW.Valeur RGB : #000000-FFFFFFValeur de blanc : 0-255
XY valeur de couleur DPT242.600	Valeur de 6 octets pour la couleur XY.Valeur X : 0-1 (0,00000 - 1,00000)Valeur Y : 0-1 (0,00000 - 1,00000)Valeur de luminosité : 0-100Résolution valeur X/Y : 5 décimales.
1 bits DPT1.*	1 bit valeur : 0-1
2 bits DPT2.*	Télégramme 2 bits :
	Fonction	Valeur
	Aucune priorité (00)	0 (00bin)
	Aucune priorité (01)	1 (01bin)
	Priorité 0	2 (10bin)
	Priorité 1	3 (11bin)
1 octet sans signe DPT5.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
2 octets sans signe DPT7.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 65535.
2 octets avec signe DPT8.*	Il est possible d'envoyer une valeur quelconque comprise entre -32768 et 32767.
2 octets avec signe DPT9.*	Il est possible d'envoyer une valeur quelconque comprise entre -671088,6 et 670433,2. Format : virgule flottante
4 octets sans signe DPT12.*	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 4294967295.

Type de télégramme Télégrammes envoyés
4 octets avec signe DPT13.*	Il est possible d'envoyer une valeur quelconque comprise entre -2147483648 et 2147483647.
4 octets avec signe DPT14.*	Il est possible d'envoyer une valeur quelconque comprise entre -3,402E+38 et 3,402E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234

Objet 206 : F13 canal logique - Objet de sortie 2 - Commuter, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, etc. - Envoyer

C'est le deuxième objet de sortie du canal logique

La fonction de l'objet dépend du type de télégramme sélectionné.

Types de télégrammes, voir objet 205.

Le type de paramètre peut être paramétré indépendamment du 1er objet de sortie.

Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets (obj. 205 + 206).

Objets 210 à 256 :

Les objets 210 à 256 correspondent aux canaux logiques F14 - F18 et sont identiques dans leur fonctionnement aux objets du canal logique F13.

3.4 Aperçu des pages de paramètres

Page de paramètres	Description
Généralités
Généralités	Réglages de base : sélection du type de canal, activation du canal et étiquetage personnalisé des canaux.Comportement de la fonction de blocage de tous les canaux.
Date et heure
Date et heure	Réglages pour envoi / réception de l'heure / la date et sélection de l'antenne.
Canaux horaires F1 - F8
Canal horaire	Activation de la fonction de blocage et du compteur d'heures de fonctionnement pour le canal respectif. Après l'activation, les pages de paramètres correspondantes sont affichées.
Objets de sortie	Type de télégramme et réaction en cas d'activation et désactivation de l'horloge. Réaction après rétablissement de la tension du bus et téléchargement.
Fonction de blocage	Comportement en cas de télégrammes de blocage.
Compteur d'heures de fonctionnement	Sélection entre le compteur d'heures de fonctionnement et le compteur de temps jusqu'au prochain service. Configuration du compteur sélectionné.
Canaux de valeur seuil F9 - F12
Canal de valeur seuil	Activation de la fonction de blocage. Paramètres généraux (type d'objet de valeur seuil, valeur seuil, hystérésis, retards, etc).
Objets de sortie	Configuration des télégrammes de sortie et réaction à un dépassement et/ou sous-dépassement du seuil.
Fonction de blocage	Comportement en cas de télégrammes de blocage.
Canaux logiques F13 - F18
Généralités	Activation de la fonction de blocage. Réglages généraux (type de liaison, nombre d'entrées, etc).
Objets de sortie	Configuration des télégrammes de sortie et réaction à l'exécution et/oula non-exécution de la condition de liaison.
Fonction de blocage	Comportement en cas de télégrammes de blocage.

3.5 Généralités page de paramètres

Désignation	Valeurs	Description
Utiliser des canaux horaires ?	OuiNon	Si ce paramètre est actif, 8 autres paramètres apparaissent avec lesquels les différents canaux horaires F1 - F8 peuvent être activés et désactivés.Les canaux horaires peuvent déclencher des télégrammes à l'activation et la désactivation de l'horloge.
Utiliser des canaux de valeur seuil ?	OuiNon	Si ce paramètre est actif, 4 autres paramètres apparaissent avec lesquels les différents canaux de valeur seuil F9 - F12 peuvent être activés et désactivés.Commuter les canaux de valeur seuil en raison des télégrammes bus reçus en fonction du dépassement ou du sous-dépassement d'une valeur.
Utiliser des canaux logiques ?	OuiNon	Si ce paramètre est actif, 6 autres paramètres apparaissent avec lesquels les différents canaux logiques F13 - F18 peuvent être activés et désactivés.Les canaux logiques permettent la liaison de 4 grandeurs d'entrée au maximum.Ils peuvent aussi bien être des objets d'entrée logiques spécifiques (max. 4) que les statuts de commutation des autres canaux (canaux de commutation, canaux de valeur seuil ou canaux logiques).
Réaction au blocage/déblocage(Réglage commun à tous les objets de blocage de tous les canaux F1 – F18)	Uniquement en cas de changement d'étatÀ chaque réception de télégramme.	Lors de la réception d'un télégramme sur l'objet de blocage d'un canal, la réaction paramétrée est exécutée une seule fois en cas de changement d'état de l'objet. Les télégrammes de blocage/déblocage répétés dans le même état sont ignorés.Les télégrammes de blocage/déblocage répétés déclenchent à chaque fois de nouveau la réaction paramétrée au blocage ou au déblocage.Il n'est pas pertinent que l'état de l'objet de blocage change.
F1	☐	Cases à cocher pour activer/désactiver le canal horaire respectif. Si le canal est activé, un champ de saisie apparaît pour le texte de l'utilisateur. Il est
F2	☐
F3	☐
F4	☐
F5		utilisé pour la page de paramètresCanal horaire ainsi que pour le nom de l'objet.
F6
F7
F8
F9		Cases à cocher pour activer/désactiver le canal de valeur seuil respectif. Si le mode est activé, un champ de saisie apparaît pour le texte de l'utilisateur. Celui-ci est utilisé pour la page de paramètresCanal de valeur seuil ainsi que pour le nom de l'objet.
F10
F11
F12
F13		Cases à cocher pour activer/désactiver le canal logique respectif. Si celui-ci est activé, un champ de saisie apparaît pour le texte de l'utilisateur. Celui-ci est utilisé pour la page de paramètresCanal logique ainsi que pour le nom de l'objet.
F14
F15
F16
F17
F18

3.6 Page de paramètres Date et heure

Désignation	Valeurs	Description
Mode de fonctionnement des objets Heure et date	Recevoir l'heure et la dateEnvoyer l'heure et la date	Si l'on choisit « recevoir », l'horloge peut de nouveau être réglée par un télégramme externe temps et heure.Si l'on choisit « envoyer », l'horloge peut envoyer l'heure actuelle et la date sur le bus aussi bien cycliquement que sur demande.
Paramètres pour Recevoir l'heure et la date (si aucun GNSS ou module DCF est utilisé).
Envoyer la demande d'heure cycliquement ?	OuiNon	Sélectionner si l'objet doit être envoyé de manière cyclique pour la demande de l'heure. Celui-ci est utilisé pour recevoir l'heure et la date d'un autre participant au bus (émetteur de signaux horaires).
Temps de cycle	1 h2 h3 h6 h12 h	À quelle fréquence une demande de l'heure doit-elle être envoyée sur le bus ?
Paramètres pour Envoyer l'heure et la date
Antenne raccordée ?	OuiNon	Si une antenne DCF ou GNSS est connectée, ce paramètre doit être réglé sur « Oui ». Si une antenne est raccordée, la tension d'alimentation supplémentaire doit être raccordée !Si ce paramètre est réglé sur Oui, 2 autres objets de communication apparaissent :Défaut tension auxiliaire/antenne0=OK, 1=erreurDéfaut de synchronisation horaire0=OK, 1=erreurCes deux objets sont toujours envoyés en cas de modification.
Envoyer l'heure et la date ?Temps de cycle	Uniquement sur demandeAvec temps de cycleTous les jours à00h00 et en cas de modification > 1 minuteTous les jours à00h02 et en cas de modification > 1 minute1 min2 min3 min5 min10 min15 min30 min45 min60 min	Réglage permettant de définir quand ou à quelle fréquence l'heure et la date doivent être envoyées.Remarque :L'objet « Demande de l'heure » permet de déclencher l'envoi à tout moment.Temps de cycle pour l'envoi de l'heure et des objets de date.Apparaît uniquement en cas de paramètreEnvoyer l'heure et la date ? = Avec temps de cycle.

3.7 Page de paramètres Canal horaire

Les canaux logiques sont activés sur la page de paramètres Généralités.

Les canaux horaires F1 – F8 sont indépendants, mais identiques aux réglages des paramètres.

Désignation	Valeurs	Description
Activer la fonction de blocage ?	NonOui	Aucune fonction de blocageLa page de paramètres de la fonction de blocage et l'objet de blocage s'affichent.
Activer le compteur d'heures de fonctionnement ?	NonOui	Pas de compteur d'heures de fonctionnement.La page de paramètres Compteur d'heures de fonctionnement et les objets associés s'affichent.

3.7.1 Page de paramètres Objets de sortie

Désignation	Valeurs	Description
Objet de sortie 1Type de télégramme	Commuter DPT1.001Priorité commuter DPT2.001Pourcentage DPT5.001Valeur 0-255 DPT5.010Température DPT9.001Mode de fonctionnement CVC DPT20.102Appeler une scène DPT17.001Température de couleur DPT7.600Couleur RGB DPT232.600Couleur RGBW DPT251.600Couleur XY DPT242.6001 bit DPT1.*2 bits DPT2.*1 octet sans signe DPT5.*2 octets sans signe DPT7.*2 octets avec signe DPT8.*2 octets avec signe DPT9.*4 octets sans signe DPT12.*4 octets avec signe DPT13.*4 octets avec signe DPT14.*	Type de télégramme pour le premier objet de sortie du canal horaire.
À l'activation de l'horloge	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie lorsque le canal est activé ?
Télégramme(Commuter DPT 1.001)	MarcheArrêt	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure
Télégramme(priorité commuter DPT2.001)	Aucune priorité (00)Aucune priorité (01)Priorité arrêtPriorité Marche	Aucune priorité valeur = 0 (00bin)Aucune priorité valeur = 1 (01bin)Priorité active, état de commutation = arrêt valeur = 2 (10bin)Priorité active, état de commutation = marche valeur = 3 (11bin)
Télégramme(Pourcentage DPT5.001)	0 - 100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Télégramme(Valeur 0-255 DPT5.010)	0 - 255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
Télégramme(Température DPT9.001)	-273-300 °CPar défaut : 22 °C	Il est possible d'envoyer une valeur de la température quelconque comprise entre -273 et 300.
Télégramme(Mode de fonctionnement CVC DPT20.102)	AutoConfortVeilleNuitProtection contre le gel/la chaleur	Envoyer un télégramme CVC.
Télégramme(appeler la scène DPT17.001)	Numéro de scène : 1-64	Il est possible d'envoyer un numéro de scène compris entre 1 et 64.
Télégramme(temperature de couleur DPT7.600)	1000-10000 KPar défaut : 3300	Envoyer une valeur pour la température de couleur comprise entre 1000 et 10000 K.
Télégramme(couleur RGB DPT232.600)	Valeur de couleur RGB :#000000-FFFFFF	Envoyer une valeur à 3 octets pour couleur RGB.
Télégramme(couleur RGBW DPT251.600)	Valeur RGB : #000000-FFFFFFValeur de blanc : 0-255	Envoyer une valeur à 6 octets pour couleur RGBW.
Télégramme(couleur XY DPT242.600)	Valeur X : 0-1Valeur Y : 0-1Valeur de luminosité : 0-100	Envoyer une valeur à 6 octets pour couleur XY.Résolution valeur X/Y :5 décimales.
Télégramme(1 bit DPT1.*)	0-1	Envoyer une valeur à 1 bit.
Télégramme(2 bits DPT2.*)	Aucune priorité (00)Aucune priorité (01)Priorité 0Priorité 1	Valeur = 0 (00bin)Valeur = 1 (01bin)Valeur = 2 (10bin)Valeur = 3 (11bin)
Télégramme(1 octet sans signe DPT5.*)	0 - 255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
Télégramme(2 octets sans signe DPT7.*)	-32768 ... 32767Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre-32768 et 32767.
Télégramme(2 octets avec signe DPT9.*)	-671088,6 ... 670433,2Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre-671088,6 et 670433,2.Format : valeur à virgule flottante.
Télégramme(4 octets sans signe PT12.*)	0 ... 4 294 967 295Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 4294967295.
Télégramme(4 octets avec signe DPT13.*)	-2 147 483 648 ... 2 147 483 647Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre-2147483648 et 2147483647.
Télégramme(4 octets avec signe DPT14.*)	-3,402E+38 ... 3,402E+38Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre-3,402E+38 et 3,402E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234
À la désactivation de l'horloge	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie lorsque le canal est désactivé ?
Télégramme	Voir ci-dessus.	Valeur du télégramme qui est envoyélorsque l'horloge est éteinte.
Faut-il envoyer un second télégramme ?	NonOui	Si oui est sélectionné, d'autres paramètres et un deuxième objet d'envoi apparaissent.Ainsi, avec le même canal, il est possible d'envoyer simultanément2 télégrammes différents.Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets.
Objet de sortie 2Type de télégramme	Commuter DPT1.001Priorité commuter DPT2.001Pourcentage DPT5.001Valeur 0-255 DPT5.010Température DPT9.001Mode de fonctionnement CVC DPT20.102Appeler une scène DPT17.001Température de couleur DPT7.600Couleur RGB DPT232.600Couleur RGBW DPT251.600Couleur XY DPT242.6001 bit DPT1.*2 bits DPT2.*1 octet sans signe DPT5.*2 octets sans signe DPT7.*2 octets avec signe DPT8.*2 octets avec signe DPT9.*4 octets sans signe DPT12.*4 octets avec signe DPT13.*4 octets avec signe DPT14.*	Type de télégramme pour le second objet de sortie du canal horaire.
À l'activation de l'horloge	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie lorsque le canal est activé ?
Télégramme	Voir ci-dessus, objet de sortie 1.	Valeur du télégramme envoyé lors de la mise en marche de l'horloge.
À la désactivation de l'horloge	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie lorsque le canal est désactivé ?
Télégramme	Voir ci-dessus, objet de sortie 1.	Valeur du télégramme qui est envoyé lorsque l'horloge est éteinte.
Temps de cycle (en cas d'utilisation)	1 min, 2 min, 3 min,5 min, 10 min, 15 min30 min, 45 min, 60 min	Le paramètre n'apparaît que si le paramètre À l'activation de l'horloge ou le paramètreÀ l'extinction de l'horloge sont reglés sur Envoyer cycliquement.Le temps de cycle est utilisé conjointement pour les deux objets de sortie.
Envoyer le dernier ordre horaire après téléchargement ?	NonOui	Après téléchargement du programme d'application :Ne pas envoyer de télégrammes.Les deux objets de sortie sont envoyés après le téléchargement de l'application.Exemple :1. État du canal C1 : OFF.2. Téléchargement de l'application3. Les télégrammes F1.1 et F1.2 sont envoyés avec la valeur de paramètre À l'extinction de l'horloge.
Envoyer le dernier ordre horaire après le retour de la tension du bus ?	NonOui	Cela concerne les événements suivants :• Réinitialisation KNX.• Rétablissement de la tension du bus.
		Ne pas envoyer de télégrammes.Les deux objets de sortie sont envoyés après l'un de ces événements.

3.7.2 Page de paramètres Fonction de blocage

La fonction de blocage est activée sur la page de paramètres Canal horaire.

Désignation	Valeurs	Description
Objet de blocage	Bloquer avec 1 (par défaut)Bloquer avec 0	1 = bloquer0 = désactiver le blocage1 = désactiver le blocage0 = bloquer
Comportement à l'activation du blocage	Ne pas envoyerComme à l'activation de l'horlogeComme à la désactivation de l'horloge	Ne pas envoyer de télégrammes à l'activation du blocageMême réaction que dans le paramètre À l'activation de l'horloge. (voir ci-dessus page des paramètres Objets de sortie).Même réaction que dans le paramètre À la désactivation de l'horloge. (Voir ci-dessus page des paramètres Objets de sortie).
Comportement à la désactivation du blocage	Ne pas envoyerActualiser le canal	En cas de désactivation du blocage, pas de nouveau renvoi automatique.L'état actuel du canal est envoyé immédiatement après la désactivation du blocage.

3.7.3 Page de paramètres Compteur d'heures de fonctionnement

Le compteur d'heures de fonctionnement est activé sur la page de paramètres Canal horaire.

Désignation	Valeurs	Description
Type de compteur d'heures de fonctionnement	Compteur d'heures de fonctionnementCompteur de temps jusqu'au prochain service	Compteur positif pour la durée d'activation du canal.Compteur à rebours pour la durée d'activation du canal Cx.
Type d'objet	DPT13.100 (secondes)DPT12.102 (4 octets heures)DPT7.007 (2 octets heures)	Type d'objet pour l'objet du compteur d'heures de fonctionnement.
Type de compteur d'heures de fonctionnement = compteur d'heures de fonctionnement
Envoyer les heures de fonctionnement en cas de modification ?	NonOui	L'état actuel du compteur n'est pas envoyé en cas de modification.En cas de modification, la valeur actuelle du compteur d'heures de fonctionnement est envoyée.Le paramètre Taille de la modification s'affiche.
Taille de la modification	1 - 100hValeur par défaut = 10h	La taille de la modification à partir de laquelle la valeur actuelle du compteur d'heures de fonctionnement est envoyée au bus.Exemple : 10 = envoyer à chaque fois que le décompte a augmenté de 10 heures supplémentaires.
Envoyer cycliquement les heures de fonctionnement ?	NonOui	Envoyer à intervalles réguliers ?
Temps de cycle	1 minute, 2 minutes,3 minutes, 5 minutes,10 minutes, 15 minutes,30 minutes, 45 minutes,60 minutes	À quel intervalle faut-il effectuer l'envoi ?
Type de compteur d'heures de fonctionnement = Compteur de temps jusqu'au prochain service
Intervalle de maintenance	1 - 60000hValeur par défaut = 100h	Intervalle souhaité en heures entre 2 interventions de service.
Envoyer le temps d'ici le prochain service en cas de modification ?	NonOui	L'état actuel du compteur n'est pas envoyé en cas de modification.En cas de modification, la valeur actuelle du compteur d'heures de fonctionnement est envoyée.Le paramètre Taille de la modification s'affiche.
Taille de la modificationEnvoyer cycliquement le temps d'ici le prochain service ?	1 - 100hValeur par défaut = 10hNonOui	À quel intervalle le décompte actuel doit-il être envoyé ?Exemple :10 = envoyer à chaque fois que le décompte a baissé de 10 heures supplémentaires.Envoyer le temps restant jusqu'au prochain service à intervalles réguliers ? -> Objet Temps jusqu'au prochain service.
Temps de cycle	1 minute, 2 minutes,3 minutes, 5 minutes,10 minutes, 15 minutes,30 minutes, 45 minutes,60 minutes	À quel intervalle le temps jusqu'au prochain service doit-il être envoyé de manière cyclique ?
Envoyer cycliquement le service dû 1 bit ?	NonOui	Envoyer le service nécessaire (1 bit) à intervalles réguliers ? -> Objet Service nécessaire.
Temps de cycle	1 minute, 2 minutes,3 minutes, 5 minutes,10 minutes, 15 minutes,30 minutes, 45 minutes,60 minutes	À quel intervalle le service d'objet 1 bit doit-il être envoyé de manière cyclique ?

3.8 Page de paramètres Canal de valeur seuil

La valeur reçue est comparée au seuil défini. Si la valeur dépasse le seuil, la condition est considérée comme remplie ; si elle est inférieure, elle n'est pas remplie.

Le comportement des objets de sortie en cas de condition remplie ou non remplie est réglé sur la page de paramètres Objets de sortie.

Désignation	Valeurs	Description
Type d'objet de valeur seuil	Pourcentage DPT5.001 Valeur 1-255 DPT5.010 Température DPT9.001 Température de couleur DPT7.600 1 octet sans signe DPT5.* 2 octets sans signe DPT7.* 2 octets avec signe DPT8.* 2 octets avec signe DPT9.* 4 octets sans signe DPT12.* 4 octets avec signe DPT13.* 4 octets avec signe DPT14.*	Type de valeur pour le seuil.DPTx.* signifie type DPT général.Le sous-type requis peut être réglé dans l'ETS.
Valeur seuil	0...100 %	Pour le type de télégramme Pourcentage DPT5.001
	0...255	Pour le type de télégramme Valeur 0-255 DPT5.010
	-273...300 °C	Pour le type de télégramme Température DPT9.001
	1000...10000 K	Pour le type de télégramme Température de couleur DPT7.600
	0...255	Pour le type de télégramme 1 octet sans signe DPT5.*
	0...65535	Pour le type de télégramme 2 octets sans signe DPT7.*
	-32768...32767	Pour le type de télégramme 2 octets avec signe DPT8.*
	-671.088,6...670.433,2	Pour le type de télégramme 2 octets avec signe DPT9.*
	0...4.294.967.295	Pour le type de télégramme 4 octets sans signe DPT12.*
	-2.147.483.648...2.147.483.647	Pour le type de télégramme 4 octets avec signe DPT13.*
	-3,402E+38... 3,402E+38	Pour le type de télégramme 4 octets avec signe DPT14.*Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234L'hystérésis empêche une commutation fréquente en cas de faibles changements de valeur.L'hystérésis est négative d'un côté pour tous les types de valeur seuil, par ex. valeur seuil 50, hystérésis 5 signifie : Activation à 50 et désactivation à 50 - Hystérésis = 45.Pour le type de télégramme Pourcentage DPT5.001
Hystérésis
	1...100 %
	1...255	Pour le type de télégramme Valeur 0-255 DPT5.010.
	0,01...300	Pour le type de télégramme Température DPT9.001.
	1...10.000	Pour le type de télégramme Température de couleur DPT7.600.
	1...255	Pour le type de télégramme 1 octet sans signe DPT5..
	1...65535	Pour le type de télégramme 2 octets sans signe DPT7.*.
	1...32767	Pour le type de télégramme 2 octets avec signe DPT8.*
	0,01...670.433,2	Pour le type de télégramme 2 octets avec signe DPT9.*
	1...4.294.967.295	Pour le type de télégramme 4 octets sans signe DPT12.*
	1...2.147.483.647	Pour le type de télégramme 4 octets avec signe DPT13.*
	1,4E-45... 3,402E+38	Pour le type de télégramme 4 octets avec signe DPT14.*Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234
Comportement en cas de dépassement du seuil	0...60 min, 0...59 s	Délai avant l'envoi du télégramme correspondant lorsque les seuils sont dépassés ou sous-dépassés,
Temporisation en cas de sous-dépassement du seuil	0...60 min, 0...59 s
Seuil pouvant être écrasé par l'objet	OuiNon	Le seuil paramétré doit-il pouvoir être modifié via des télégrammes de bus ?
Écraser le seuil lors du téléchargement ?	OuiNon	Lors d'un téléchargement ETS, le seuil actuellement enregistré dans l'appareil est supprimé et remplacé par la valeur définie dans l'ETS.Un téléchargement ETS n'a aucun effet sur le seuil actuellement enregistré dans l'appareil.Exception:Même si Non est sélectionné, toutes les valeurs des paramètres ETS sont téléchargées lors de la première mise en service (c'est-à-dire lorsque la mémoire de l'appareil est vide).
Télégramme après réinitialisation et/ou téléchargement	Comme En cas de sous-dépassement du seuilComme En cas de dépassement du seuilÉtat inconnu, ne pas envoyer	Réaction du canal en cas de redémarrage.

3.8.1 Page de paramètres Objets de sortie

Désignation	Valeurs	Description
Objet de sortie 1Type de télégramme	Commuter DPT1.001Priorité commuter DPT2.001Pourcentage DPT5.001Valeur 0-255 DPT5.010Température DPT9.001Mode de fonctionnement CVC DPT20.102Appeler une scène DPT17.001Température de couleur DPT7.600Couleur RGB DPT232.600Couleur RGBW DPT251.600Couleur XY DPT242.6001 bit DPT1.*2 bits DPT2.*1 octets sans signe DPT5.*2 octets sans signe DPT7.*2 octets avec signe DPT8.*2 octets avec signe DPT9.*4 octets sans signe DPT12.*4 octets avec signe DPT13.*4 octets avec signe DPT14.*	Type de télégramme pour le premier objet de sortie du canal de valeur seuil.
En cas de dépassement du seuil	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie lorsque le seuil est dépassé ?
Télégramme(commuter DPT 1.001)	MarcheArrêt	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure
Télégramme(priorité commuter DPT2.001)	Aucune priorité (00)Aucune priorité (01)Priorité arrêtPriorité Marche	Aucune priorité valeur = 0 (00bin)Aucune priorité valeur = 1 (01bin)Priorité active, état de commutation = arrêt valeur = 2 (10bin)Priorité active, état de commutation = marche valeur = 3 (11bin)
Télégramme(pourcentage DPT5.001)	0 - 100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Télégramme(valeur 0-255 DPT5.010)	0 - 255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
Télégramme(température DPT9.001)	-273-300 °CPar défaut : 22 °C	Il est possible d'envoyer une valeur de température quelconque comprise entre -273 et 300.
Télégramme(mode de fonctionnement CVC DPT20.102)	AutoConfortVeilleNuitProtection contre le gel/la chaleur	Envoyer un télégramme CVC.
Télégramme(appeler la scène DPT17.001)	Numéro de scène : 1-64	Il est possible d'envoyer un numéro de scène compris entre 1 et 64.
Télégramme(température de couleur DPT7.600)	1000-10000 KPar défaut : 3300	Envoyer une valeur pour la température de couleur comprise entre 1000 et 10000 K.
Télégramme(couleur RGB DPT232.600)	Valeur de couleur RGB : #000000-FFFFFF	Envoyer une valeur à 3 octets pour couleur RGB.
Télégramme(couleur RGBW DPT251.600)	Valeur RGB : #000000-FFFFFFValeur de blanc : 0-255	Envoyer une valeur à 6 octets pour couleur RGBW.
Télégramme(couleur XY DPT242.600)	Valeur X : 0-1Valeur Y : 0-1Valeur de luminosité : 0-100	Envoyer une valeur à 6 octets pour couleur XY.Résolution valeur X/Y : 5 décimales.
Télégramme(1 bit DPT1.*)	0-1	Envoyer une valeur à 1 bit.
Télégramme(2 bits DPT2.*)	Aucune priorité (00)Aucune priorité (01)Priorité 0Priorité 1	Valeur = 0 (00bin)Valeur = 1 (01bin)Valeur = 2 (10bin)Valeur = 3 (11bin)
Télégramme(1 octet sans signe DPT5.*)	0 - 255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
Télégramme(2 octets sans signe DPT7.*)	-32768 ... 32767Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -32768 et 32767.
Télégramme(2 octets avec signe DPT9.*)	-671088,6 ... 670433,2Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -671088,6 et 670433,2.Format : valeur à virgule flottante.
Télégramme(4 octets sans signe PT12.*)	0 ... 4 294 967 295Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 4294967295.
Télégramme(4 octets avec signe DPT13.*)	-2 147 483 648 ... 2 147 483 647Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -2147483648 et 2147483647.
Télégramme(4 octets avec signe DPT14.*)	-3,402E+38 ... 3,402E+38Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -3,402E+38 et 3,402E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234
En cas de sous-dépassement du seuil	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie si le seuil est sous-dépassé ?
Télégramme	Voir ci-dessus.	Valeur du télégramme qui est envoyé en cas de sous-dépassement du seuil.
Faut-il envoyer un second télégramme ?	NonOui	Si Oui est sélectionné, d'autres paramètres et un deuxième objet d'envoi apparaissent.Ainsi, avec le même canal, il est possible d'envoyer simultanément2 télégrammes différents.Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets.
Objet de sortie 2Type de télégramme	Commuter DPT1.001Priorité commuter DPT2.001Pourcentage DPT5.001Valeur 0-255 DPT5.010Température DPT9.001Mode de fonctionnement CVC DPT20.102Appeler une scène DPT17.001Température de couleur DPT7.600Couleur RGB DPT232.600Couleur RGBW DPT251.600Couleur XY DPT242.6001 bit DPT1.*2 bits DPT2.*1 octets sans signe DPT5.*2 octets sans signe DPT7.*2 octets avec signe DPT8.*2 octets avec signe DPT9.*4 octets sans signe DPT12.*4 octets avec signe DPT13.*4 octets avec signe DPT14.*	Type de télégramme pour le second objet de sortie du canal de valeur seuil.
En cas de dépassement du seuil	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie en cas de dépassement du seuil ?
Télégramme	Voir ci-dessus, objet de sortie 1.	Valeur du télégramme envoyé en cas de dépassement du seuil.
En cas de sous-dépassement du seuil	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie si le seuil est sous-dépassé ?
Télégramme	Voir ci-dessus, objet de sortie 1.	Valeur du télégramme qui est envoyé en cas de sous-dépassement du seuil.
Temps de cycle (en cas d'utilisation)	1 min, 2 min, 3 min,5 min, 10 min, 15 min30 min, 45 min, 60 min	Le paramètre n'apparaît que lorsque le paramètre En cas de dépassement du seuil ou le paramètre En cas de sous-dépassement du seuil est réglé sur Envoyer cycliquement.Le temps de cycle est utilisé conjointement pour les deux objets de sortie.

3.8.2 Page de paramètres Fonction de blocage

La fonction de blocage est activée sur la page de paramètres Canal de valeur seuil.

Désignation	Valeurs	Description
Objet de blocage	Bloquer avec 1 (par défaut)	1 = bloquer0 = désactiver le blocage
	Bloquer avec 0	1 = désactiver le blocage0 = bloquer
Comportement à l'activation du blocage	Ne pas envoyer	Ne pas envoyer de télégrammes à l'activation du blocage
	Comportement en cas de dépassement du seuil	Même réaction que dans le paramètre En cas de dépassement du seuil. (Voir ci-dessus page des paramètres Objets de sortie).
	Comme En cas de sous-dépassement du seuil	Même réaction que dans le paramètre En cas de sous-dépassement du seuil. (Voir ci-dessus page des paramètres Objets de sortie).
Comportement à la désactivation du blocage	Ne pas envoyer	En cas de désactivation du blocage, pas de nouveau renvoi automatique. L'état actuel du canal est envoyé immédiatement après la désactivation du blocage.
	Actualiser le canal

3.9 Page de paramètres Canal logique

Les canaux logiques peuvent relier logiquement jusqu'à quatre grandeurs d'entrée 1 bit.

Grandeurs d'entrée disponibles :

• Objets d'entrée du canal
• Résultat de la liaison des autres canaux logiques ^1 .
• État de commutation des canaux horaires
  • Statut des canaux de valeur seuil (remplie / non remplie)

Le comportement des objets de sortie en cas de condition remplie ou non remplie est réglé sur la page de paramètres Objets de sortie.

Désignation	Valeurs	Description
Type de liaison		Sélection de la liaison logique entre les grandeurs d'entrée d'1 bit (voir ci-dessous)
	ETOUOU exclusif	Liaison logique de 2 à 4 entrées ou Statut des autres canaux.Liaison logique de 2 entrées ou Statut des autres canaux.
Utiliser l'entrée 1	OuiOui, inversée	L'entrée est utilisée.L'entrée est inversée logiquement : 0 devient 1, 1 devient 0.
Utiliser l'entrée 2	OuiOui, inversée	L'entrée est utilisée.L'entrée est inversée logiquement : 0 devient 1 et 1 devient 0.
Utiliser l'entrée 3	NonOuiOui, inversée	L'entrée est désactivée.L'entrée est utilisée.L'entrée est inversée logiquement : 0 devient 1 et 1 devient 0.
Utiliser l'entrée 4	NonOuiOui, inversée	L'entrée est désactivée.L'entrée est utilisée.L'entrée est inversée logiquement : 0 devient 1 et 1 devient 0.
Grandeur d'entrée pour l'entrée 1	Objet d'entrée	Premier objet d'entrée du canal.
	État de commutation canal horaire F1État de commutation canal horaire F2État de commutation canal horaire F3État de commutation canal horaire F4État de commutation canal horaire F5État de commutation canal horaire F6État de commutation canal horaire F7État de commutation canal horaire F8État de commutation canal horaire F9État de commutation canal horaire F10Statut canal de valeur seuil F9Statut canal de valeur seuil F10Statut canal de valeur seuil F11Statut canal de valeur seuil F12Résultat de la liaison Canal logique F13Résultat de la liaison Canal logique F14Résultat de la liaison Canal logique F15Résultat de la liaison Canal logique F16Résultat de la liaison Canal logique F17Résultat de la liaison Canal logique F18	État de commutation d'un canal horaire. (0 = arrêt, 1 = marche)Statut d'un canal de valeur seuil (0 = seuil sous-dépassé, 1 = seuil dépassé).Résultat de la liaison d'un autre canal logique. ^2
Grandeur d'entrée pour l'entrée 2	Voir entrée 1	Deuxième objet d'entrée du canal.
Grandeur d'entrée pour l'entrée 3	Voir entrée 1	Troisième objet d'entrée du canal.
Grandeur d'entrée pour l'entrée 4	Voir entrée 1	Quatrième objet d'entrée du canal.
État après réinitialisation et/ou téléchargement	Comme En cas de condition non remplieComme En cas de condition remplieÉtat inconnu, ne pas envoyer	Réaction du canal en cas de redémarrage.

3.9.1 Page de paramètres Objets de sortie

Désignation	Valeurs	Description
Objet de sortie 1Type de télégramme	Commuter DPT1.001Priorité commuter DPT2.001Pourcentage DPT5.001Valeur 0-255 DPT5.010Température DPT9.001Mode de fonctionnement CVC DPT20.102Appeler une scène DPT17.001Température de couleur DPT7.600Couleur RGB DPT232.600Couleur RGBW DPT251.600Couleur XY DPT242.6001 bit DPT1.*2 bit DPT2.*1 octet sans signe DPT5.*2 octets sans signe DPT7.*2 octets avec signe DPT8.*2 octets avec signe DPT9.*4 octets sans signe DPT12.*4 octets avec signe DPT13.*4 octets avec signe DPT14.*	Type de télégramme pour le premier objet de sortie du canal logique.
Si la condition est remplie	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie si la condition est remplie ?
Télégramme(commuter DPT 1.001)	MarcheArrêt	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure
Télégramme(priorité commuter DPT2.001)	Aucune priorité (00)Aucune priorité (01)Priorité arrêtPriorité Marche	Aucune priorité valeur = 0 (00bin)Aucune priorité valeur = 1 (01bin)Priorité active, état de commutation = arrêt valeur = 2 (10bin)Priorité active, état de commutation = marche valeur = 3 (11bin)
Télégramme(pourcentage DPT5.001)	0 - 100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Télégramme(valeur 0-255 DPT5.010)	0 - 255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
Télégramme(temprérature DPT9.001)	-273-300 °CPar défaut : 22 °C	Il est possible d'envoyer une valeur de température quelconque comprise entre -273 et 300.
Télégramme(mode de fonctionnement CVC DPT20.102)	AutoConfortVeilleNuitProtection contre le gel/la chaleur	Envoyer un télégramme CVC.
Télégramme(appeler la scène DPT17.001)	Numéro de scène : 1-64	Il est possible d'envoyer un numéro de scène compris entre 1 et 64.
Télégramme (température de couleur DPT7.600)	1000-10000 KPar défaut : 3300	Envoyer une valeur pour la température de couleur comprise entre 1000 et 10000 K.
Télégramme (couleur RGB DPT232.600)	Valeur de couleur RGB : #000000-FFFFFF	Envoyer une valeur à 3 octets pour couleur RGB.
Télégramme (couleur RGBW DPT251.600)	Valeur RGB : #000000-FFFFFFValeur de blanc : 0-255	Envoyer une valeur à 6 octets pour couleur RGBW.
Télégramme (couleur XY DPT242.600)	Valeur X : 0-1Valeur Y : 0-1Valeur de luminosité : 0-100	Envoyer une valeur à 6 octets pour couleur XY.Résolution valeur X/Y : 5 décimales.
Télégramme (1 bit DPT1.*)	0-1	Envoyer une valeur à 1 bit.
Télégramme (2 bits DPT2.*)	Aucune priorité (00)Aucune priorité (01)Priorité 0Priorité 1	Valeur = 0 (00bin)Valeur = 1 (01bin)Valeur = 2 (10bin)Valeur = 3 (11bin)
Télégramme (1 octet sans signe DPT5.*)	0 - 255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
Télégramme (2 octets sans signe DPT7.*)	-32768 ... 32767Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -32768 et 32767.
Télégramme (2 octets avec signe DPT9.*)	-671088,6 ... 670433,2Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -671088,6 et 670433,2.Format : valeur à virgule flottante.
Télégramme (4 octets sans signe PT12.*)	0 ... 4 294 967 295Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 4294967295.
Télégramme (4 octets avec signe DPT13.*)	-2 147 483 648 ... 2 147 483 647Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -2147483648 et 2147483647.
Télégramme (4 octets avec signe DPT14.*)	-3,402E+38 ... 3,402E+38Par défaut : 100	Il est possible d'envoyer une valeur quelconque comprise entre -3,402E+38 et 3,402E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Précision : 32bits float simple. 7 décimales.Exemple : 152,1234
Si la condition n'est pas remplie	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie si la condition n'est pas remplie ?
Télégramme	Voir ci-dessus.	Valeur du télégramme qui est envoyé si la condition n'est pas remplie.
Faut-il envoyer un second télégramme ?	NonOui	Si Oui est sélectionné, d'autres paramètres et un deuxième objet d'envoi apparaissent.Ainsi, avec le même canal, il est possible d'envoyer simultanément2 télégrammes différents.Le temps de cycle et le comportement en cas de blocage sont tous les deux valides pour les deux objets.
Objet de sortie 2Type de télégramme	Commuter DPT1.001Priorité commuter DPT2.001Pourcentage DPT5.001Valeur 0-255 DPT5.010Température DPT9.001Mode de fonctionnement CVC DPT20.102Appeler une scène DPT17.001Température de couleur DPT7.600Couleur RGB DPT232.600Couleur RGBW DPT251.600Couleur XY DPT242.6001 bit DPT1.*2 bit DPT2.*1 octet sans signe DPT5.*2 octets sans signe DPT7.*2 octets avec signe DPT8.*2 octets avec signe DPT9.*4 octets sans signe DPT12.*4 octets avec signe DPT13.*4 octets avec signe DPT14.*	Type de télégramme pour le second objet de sortie du canal logique.
Si la condition est remplie	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie si la condition est remplie ?
Télégramme	Voir ci-dessus, objet de sortie 1.	Valeur du télégramme qui est envoyé si la condition est remplie.
Si la condition n'est pas remplie	Aucun télégrammeEnvoyer le télégramme suivant une seule foisEnvoyer cycliquement	Envoyer l'objet de sortie si la condition n'est pas remplie ?
Télégramme	Voir ci-dessus, objet de sortie 1.	Valeur du télégramme qui est envoyé si la condition n'est pas remplie.
Temps de cycle (en cas d'utilisation)	1 min, 2 min, 3 min,5 min, 10 min, 15 min30 min, 45 min, 60 min	Le paramètre n'apparaît que si le paramètre Si la condition est remplie ou si le paramètre Si la condition n'est pas remplie est réglé sur Envoyer cycliquement.Le temps de cycle est utilisé conjointement pour les deux objets de sortie.
Envoyer les objets de sortie ?	En cas de modification d'état de la sortieÀ la réception d'un télégramme d'une entrée	Quand les deux objets de sortie doivent-ils être envoyés ?Si l'état de la sortie logique change, la réponse paramétrée (condition remplie/non remplie) est exécutée une seule fois.La réponse paramétrée (condition remplie/non remplie) est exécutée à chaque fois sur une entrée après la réception du télégramme, que l'état initial de la fonction logique change ou non.

3.9.2 Page de paramètres Fonction de blocage

Désignation	Valeurs	Description
Objet de blocage	Bloquer avec 1 (par défaut)Bloquer avec 0	1 = bloquer0 = désactiver le blocage1 = désactiver le blocage0 = bloquer
Comportement à l'activation du blocage	Ne pas envoyerComme En cas de condition remplieComme En cas de condition non remplie	Ne pas envoyer de télégrammes à l'activation du blocage.Même réaction que dans le paramètre Si la condition est remplie. (Voir ci-dessus page des paramètres Objets de sortie)..Même réaction que dans le paramètre Si la condition n'est pas remplie. (Voir ci-dessus page des paramètres Objets de sortie).
Comportement à la désactivation du blocage	Ne pas envoyerActualiser le canal	En cas de désactivation du blocage, pas de nouveau renvoi automatique.L'état actuel du canal est envoyé immédiatement après la désactivation du blocage.

4 Exemple d'application typique

Cet exemple d'utilisation sert d'aide à la planification et n'est pas exhaustif. Il peut être complété loppé selon les besoins.

Les réglages de paramètres par défaut ou personnalisés s'appliquent pour les paramètres non mentionnés ici.

4.1 Commutation 8 canaux

Le TR 648 commande l'actionneur de commutation MIX2 RMG 8 S.

Les 8 canaux sont tous utilisés.

4.1.1 Appareils

• TR 648 top3 (6489130)
• RMG 8 S (4930220)

4.1.2 Aperçu

4.1.3 Objets et liaisons

Liaisons

N°	TR 648 top3	N°	RMG 8 S	Commentaire
	Nom de l'objet		Nom de l'objet
10	Commuter F1	0	RMG 4 U canal C1	TR 648 top3 envoie des ordres de commutation à RMG 8 S
20	Commuter F2	10	RMG 4 U canal C2
30	Commuter F3	20	RMG 4 U canal C3
40	Commuter F4	30	RMG 4 U canal C4

4.1.4 Réglages des paramètres importants

TR 648 top3

Page de paramètres	Paramètre	Réglage
F1...F8 - Objets de sortie	Type de télégramme F1.1	Commuter DPT1.001
	À l'activation de l'horloge	Envoyer le télégramme suivant une seule fois3
	Envoyer après une pression brève	Envoyer un télégramme
	Télégramme	Marche
	À la désactivation de l'horloge	Envoyer le télégramme suivant une seule fois4
	Envoyer après une pression brève	Envoyer un télégramme
	Télégramme	Arrêt

RMG 8 S

Page de paramètres	Paramètre	Réglage
RMG 8 S canal C1 ... C8 : sélection de la fonction	Fonction du canal	Commuter marche / arrêt
	Déclenchement de la fonction via	Objet de commutation
