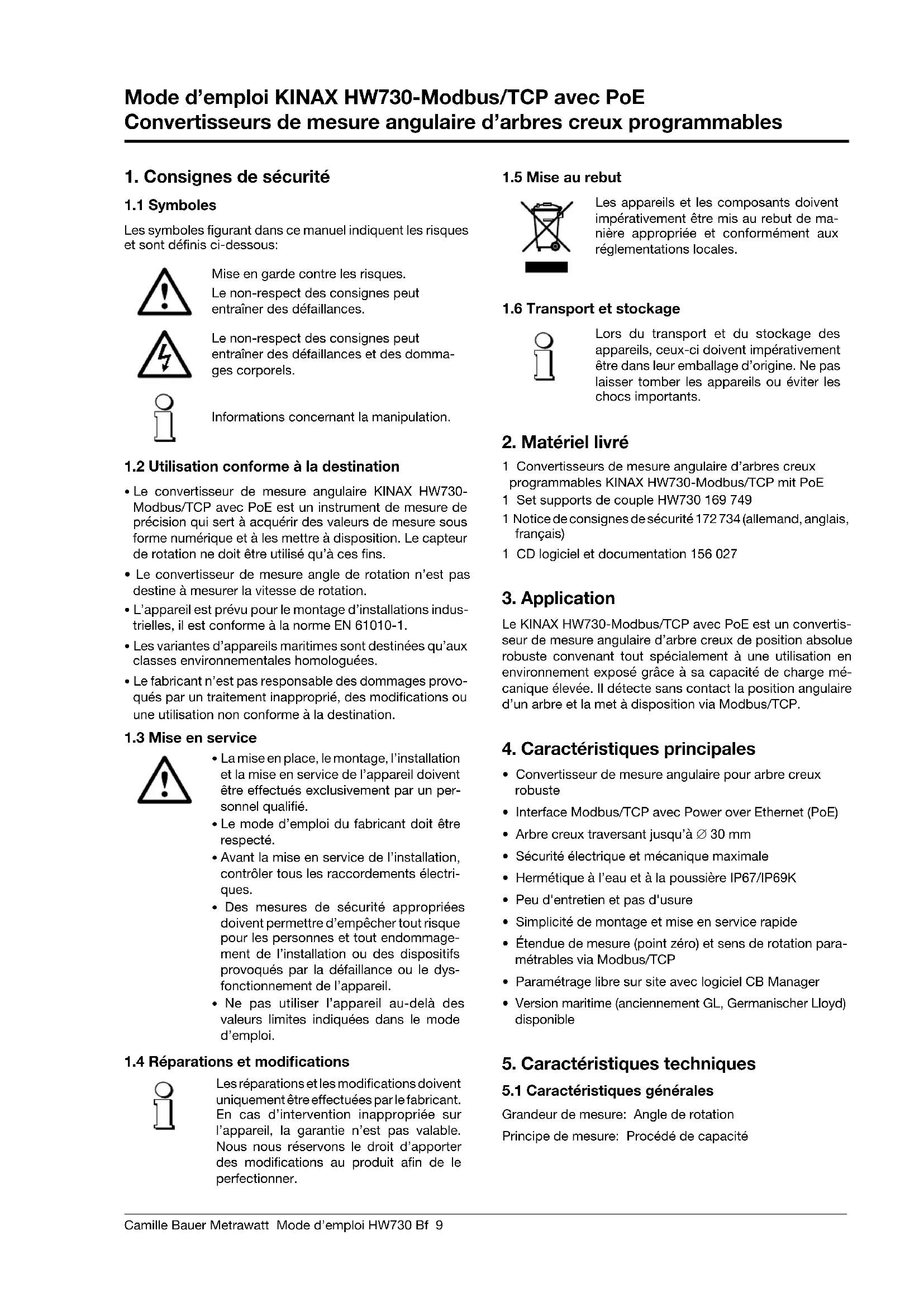

MODE D'EMPLOI KINAX HW730ModbusTCP Camille Bauer
Convertisseurs de mesure angulaire d'arbres creux programmes KINAX HW730-Modbus/TCP avec PoE
1. Consignes de sécurité
1.1 Symboles
Les symboles figurant dans ce manuel indiquent les risques et sont définis ci-dessous:
Mise en garde contre les risques.
Le non-respect des consignes peut entraîner des défaillances.
Le non-respect des consignes peut entrainer des défaillances et des dommages corporels.
1.2 Utilisation conforme à la destination
- Le convertisseur de mesure angulaire KINAX HW730-Modbus/TCP avec PoE est un instrument de mesure de précision qui sert à accuperir des valeurs de mesure sous forme numérique et à lesmettreà disposition. Le capteur de rotation ne doit être utilisé qu'à ces fins.
- Le convertisseur de mesure angle de rotation n'est pas destiné à mesurer la vitesse de rotation.
L'appareil est prévu pour le montage d'installations industrielles, il est conforme à la norme EN 61010-1. - Les variantes d'appareils maritimes sont destinées qu'aux classes environnementales homologues.
- Le fabricant n'est pas responsable des dommages provoqués par un traitement inapproprié, des modifications ou une utilisation non conforme à la destination.
1.3 Mise en service
- La mise en place, le montage, l'installation et la mise en service de l'appareil doivent être effectuels exclusivement par un personnel qualifié.
- Le mode d'emploi du fabricant doit être respecté.
- Avant la mise en service de l'installation, contrôle tous les raccordements ELECTriques.
- Des mesures de sécurité appropriées doivent permettre d'empêcher tout risque pour les personnes et tout endommagement de l'installation ou des dispositifs provoqués par la défaillance ou le dys fonctionnement de l'appareil.
- Ne pas utiliser l'appareil au-delà des valeurs limites indiquées dans le mode d'emploi.
1.4 Réparations et modifications
Les réparations et les modifications doivent uniquement être effectuées par le fabricant. En cas d'intervention inappropriée sur l'appareil, la garantie n'est pas valable. Nous nous réservons le droit d'apporter des modifications au produit afin de le perfectionner.
1.5 Mise au rebut
Les apparèils et les composants doivent imperativement être mis au rebut de manière appropriée et conformément aux réglementations locales.
1.6 Transport et stockage
Lors du transport et du stockage des apparèils, ceux-ci doivent impérativement être dans leur emballage d'origine. Ne pas laisser tomber les apparèils ou éviter les choses importantes.
2. Matériel livre
1 Convertisseurs de mesure angulaire d'arbres creux programmables KINAX HW730-Modbus/TCP mit PoE
1 Set supports de couple HW730 169 749
1 Notice de consignes de sécurité 172 734 (allemand, anglais, français)
1 CD logiciel et documentation 156 027
3. Application
Le KINAX HW730-Modbus/TCP avec PoE est un convertisseur de mesure angulaire d'arbre creux de position absolue robuste convenant tout spécialement à une utilisation en environnement exposé grâce à sa capacité de charge mécanique élevée. Il détecte sans contact la position angulaire d'un arbre et la met à disposition via Modbus/TCP.
4. Caracteristiques principales
- Convertisseur de mesure angulaire pour arbre creux robuste
- Interface Modbus/TCP avec Power over Ethernet (PoE)
- Arbre creux traversant jusqu'à 30 mm
- Sécurité électric et mécanique maximale
- Hermétique à l'eau et à la poussière IP67/IP69K
- Peu d'entretien et pas d'usure
- Simplicité de montage et mise en service rapide
- Etendue de mesure (point zéro) et sens de rotation paramétrables via Modbus/TCP
- Paramétrage libre sur site avec logiciel CB Manager
- Version maritime (anciennement GL, Germanischer Lloyd)ailable
5. Caractéristiques techniques
5.1 Caracteristiques generales
Grandeur de mesure: Angle de rotation
Principé de mesure: Procedé de capacité
5.2 Entrée de mesure
Plage de mesure
angulaire: 0 ... 360^
Diametre axes de
commande:
口 30 m m max, reduction du de l'arbre creux par manchons reducteurs
Couple de démarrage: max. 0,5 Nm
Sens de rotation: Régable
5.3 Sortie de mesure
Alimentation auxiliaire: Power over Ethernet (PoE), Classe 0
Interface: Modbus TCP/IP (IEC 61158)
100BASE-TXI
Vitesse de transmission: 10 / 100 MBit
5.4 Données de précision
Precision absolut: < ± 0,15^ (0,04% avec 360^)
Résiliation: 14 Bit
Répertabilité: <0,1°
influence de la
température courant
de sortie
(-40^ +85^): ± 0,04% / 10K
5.5 Einbauangaben
Matériau: aluminium EN AW-6060 T6 anodisé
Position d'utilisation: au choix
Raccordements: borne à fiche à ressort 8 pôles via raccord visse
ou prise capteur métal
(M12x1/4polescodeD)
Poids: ca. 820 g
5.6 Consignes
Émission de
perturbations: EN 61000-6-3
Immunité: EN 61 000-6-2
Tension d'essai: 750 V CC, 1 min.
Tous les raccordements contre le boitier
Tension du mode
commun admissible: 100 V CA, CATII
Type de protection
du boitier: IP 67 selon EN 60529
IP 69k selon EN 40050-9
5.7 Conditions ambientes
Solicitations
climatiques: températures comprises entre
-40a+85℃
Humidité relative ≤ 95%
non condensant
Vibration: ≤ 100m / s^2 /10 500Hz selon EN 60068-2-6
Choc: 1000m / s^2 / 11ms selon EN 60068-2-27
Temperatures de transport et
de stockage: -40 a + 85 °C
5.9 Dimensions
Voir page 23.
6. Interface Modbus
Les apparèils sont installés dans le réseau à l'aide du logiciel CB-Manager. Dès que tous les apparèils ont reçu une adresse réseau unique, ils peuvent être activés à l'aide d'un maitre Modbus ou d'un client appropriés.
Pour les bases fondamentales de Modbus TCP, se reférer au document W2417f Bases fondamentales Modbus.
6.1 Mappage
Espace d'adresses
| Espace | r/w | Zone d'adresses | code de fonction | |
| Coil | illisible inscriptible | 00001 - 09999 | 0x010x050xF | Read Coil Status "Force Single Coil "Force Multiple Coils " |
| Holding register | illisible inscriptible | 40001 - 49999 | 0x030x060x10 | Read Holding RegistersForce Single Register "Preset Multiple Registers |
1) non implémenté
Pour réduire les commandes, l'image de l'appareil a été autant que possible représentée dans le "Holding Register".
Segments
| Adresse | Description | Codes de fonction autorisés | |
| 40001 - 40003 | Valeurs de mesure | ||
| 40101 - 40105 | Informations générales | 0x03 | Read Holding Registers |
| 40201 - 40205 | Configuration | 0x10 | Preset Multiple Registers |
| 40301 - 40315 | TCP/IP - Configuration | 0x06 | Force Single Registers |
| 40401 - 40416 | Nom de l'appareil | ||
Syntax
| Adresse | Adresse de départ du bloc de données décrit (registre, coil ou état d'entrée) |
| Désignation | Désignation univoque de variable ou de structure |
| Type de donnée | Type de donnée de la variable (U: unsigned, INT: integer, 8/16/32 bits, REAL ou CHAR[..]) |
| Default | Valeur à la livraison ou après une réinitialisation du matériel |
| Description | Informations exactes sur la variable décrite |
| Longueur | Nombre de registre |
6.2 Identification d'appareil
L'appareil est identifié par "Read Slave ID".
Fonction 11h: Report Slave ID
Télégramme maitre :
| Adresse appareil | Fonction |
| ADDR | 0x11 |
Télégramme esclave :
| Adresse apparéil | Fonction | Nombre octets de données | Esclave ID | Sub ID | Data 2 |
| ADDR | 0x11 | 0x03 | 0x0A | 0xFF | 0x00 |
| ID appareil | Sub- ID | Appareil Désignation | |
| 0x01 0x00 | VR660 | thermostat | |
| 0x02 0x00 | A200R | Écran | |
| 0x03 0x01 | CAM | Unité de mesure universelle pour variables de courant fort | |
| 0x04 0x00 | APPLUS | Affichage multifonction | |
| 0x05 0x00 | V604s | Convertisseur de mesure universel | |
| 0x05 0x01 | VB604s | Convertisseur de mesure universal Multi-In-Out | |
| 0x05 0x02 | VC604s | Convertisseur de mesure universel 2e relais | |
| 0x05 0x03 | VQ604s | Convertisseur de mesure rapide | |
| 0x07 0x00 | VS30 | Convertisseurs de mesure de température | |
| 0x08 0x00 | DM5S | Multi-convertisseur de mesure standard | |
| 0x08 0x01 | DM5F | Multi-convertisseur de mesure rapide | |
| 0x08 0x02 | DM5E | Multi-convertisseur de mesure énergie | |
| 0x08 0x03 | DM5SC | Multi-convertisseur de mesure surveillance | |
| 0x09 0x00 | CAM Quality L'analyse | de réseau __________ | |
| 0x0A 0xFF | HW730 | Convertisseurs de mesure pour angle | |
| 0x0B 0xFF | CAM Profinet Carte de bus CAM Ethernet avec Profinet | ||
6.3 Image de processus
Définition de l'ensemble des paramètres et des variables volatiles et non-volatiles.
6.4 Valeurs de mesure
L'angle mesuré est disponible sous deux formats différents.
| Adresse | Longueur | Désignation | Typ | Description |
| 40001 | 2 | PHI_FLOAT | FLOAT | Valeur de mesure en degré (0,0° ≤ PHI_FLOAT < 360,0°) |
| 40003 | 1 | PHI_INT | UINT16 | La valeur de l'angle 360° peut être configurée avec le paramètre NO_STEPS. (0 ≤ PHI_INT < NO_STEPS) |
6.5 Informations generales
| Adresse | Longueur | Désignation | Typ | Description |
| 40101 | 1 | FW_REVI-SION | UINT16 | Numéro de révision |
| 40102 | 1 | FWVerse-SION | UINT16 | Version du firmware Ryte | Rye 0 v 1.00 1.00: numéro de version Réprésentation hexadécimale du numéro de version |
| 40103 | 1 | MBVerse-SION | UINT16 | Version de l'image Modbus |
| 40104 | 1 | RESERVE | UINT16 | réservé |
| 40105 | 2 | SERIAL | UINT32 | Numero de série de l'appareil |
6.6 Configuration
| Adresse | Longueur | Désignation | Typ | Description | |
| 40201 | 1 | CONFIG | UINT16 | Bit 0: Sens de rotation | |
| 0 | Sens horsaire | ||||
| 1 | En sens antithoraire | ||||
| Bit 2 ... 15: réservé | |||||
| Bit 8 ... 15: réservé | |||||
| 40202 | 1 | NO_STEPPS | UINT16 | Nombre de pas pour 360° Default: 4096 |
| 40203 | 2 | ZERO | FLOAT | Point zéro Default: 0.0 |
La signification de NO_STEPS est la subdivision del'etendue de mesure totale de 0 à 360 en un certain nombre de pas. (ex. No_STEPS 100 signifie subdiviser 0 à 360 par pas de 100 à 3,6°)
| Adresse | Longueur | Désignation | Typ | Description |
| 10001 | 1 | SET_ZERO | COIL | Définir l'angle actuel comme point zéro |
6.7 Configuration réseau IPv4
| Adresse | Longueur | Désignation | Typ | Description |
| 40301 | 2 | IPv4 | UINT32 | Adresse IP Default: 192.168.1.101 |
| 40303 | 2 | SUBNETv4 | UINT32 | masque de sous-réseau Default: 255.255.255.0 |
| 40305 | 2 | GATEWAYv4 | UINT32 | Standard-Gateway Default: 192.168.1.1 |
Par défaut, le port TCP 502 est toujours utilisé pour Modbus/ TCP. Le HW730-ETH est toujours accessible via ce port. Il est également possible de réaliser d'autres connexions via le port configuré ci-après.
| Adresse | Longueur | Désignation | Typ | Description |
| 40315 | 1 | TCP_PORT | UINT16 | Autre port Modbus/TCP |
6.12 Nom de l'appareil
Un nom peut être attribué à chaque apparéil. Ce nom doit faciliter l'identification de l' apparéil lors d'une recherche.
| Adresse | Longueur | Désignation | Typ | Description |
| 40401 | 16 NAME | CHAR[32] | Désignation sous forme de texte de l'appareil Les caractères autorisés: 'A'...Z', 'a'...Z', '-', 0 à terminaisons |
7. Montage
Voir page 23.
8. Raccordement électrique
Le convertisseur de mesure est raccordé par une prise enfachieable M12/4 pôles, code D, ou un raccord vissé pour cable M16x1,5. Lors de l'utilisation d'un presse-étoupe, le raccordement est effectué via une borne à fiches à ressort comme le prévoit le schéma de raccordement.
cable admissible: Ethernet CAT5
Longueur de cable: 100m
Raccordement du connecteur M12x1 / 4 pôles code D
| Pin | Signal |
| 1 | Rx+ |
| 2 | Tx+ |
| 3 | Rx- |
| 4 | Tx- |
Affectation des broches de la borne à fiche à ressort
| 1 2 3 4 | Pin Signal EIA-568-A EIA-568-B | |||
| 1 Rx-vert/blancorange/blanc | ||||
| 2 Rx+vert orange | ||||
| 3 Tx-orange/blanc vert/blanc | ||||
| 4 Tx+orange vert | ||||
| A A B B | A bleu/blanc bleu/blanc | |||
| A bleu | bleu | |||
| B | brun/blanc | brun/blanc | ||
| B | brun | brun |

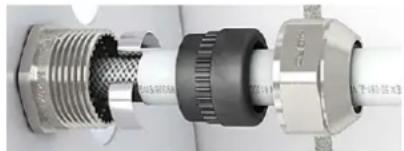

Instructions de montage raccord visse pour cable easyCONNECT EMV
Insérer le ressort de contact avec la garniture d'étanchéité dans la partie inférieure et serrer l'écrou de pression avec un outil. Vérifier que le ressort de contact soit bien en contact avec le blindage.
L'appareil ne peut pas etre modifie au niveauelectrique,aucun travail de cablage ne doit etre effectue sous tension.
- Le cable doit être débranché du commutateur Switch pour travailler sur le raccordement électrique.
- Le raccord visse pour cable M16x1,5 est monté de manière fixe au boîtier. Il ne doit être utilisé que si son état est parfait et propre.
- Il est interdir d'exécuter des modifications sur le presse-étoupe si elles ne sont pas expressement mentionnées dans le present mode d'emploi. En particulier, le remplacement du joint en série par un joint d'un autre taille n'est pas permitted.
- Ne peuvent être utilisés que des cables fixés et protégés contre les heures.
9. Mise en service
Contrôler avant la mise en service si les données de raccordement du convertisseur de mesure angulaire correspondent aux paramètres de l'installation.
Toute l'installation doit être executée en conformité avec les directives CEM.

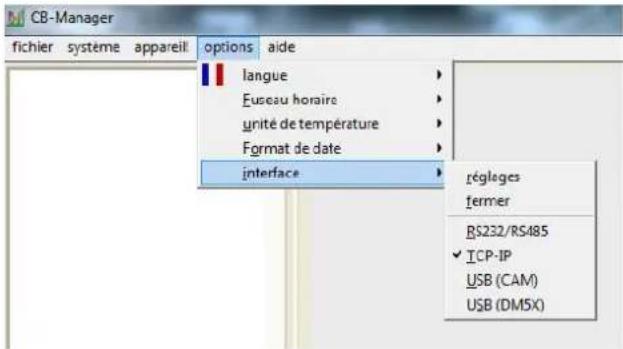

9.1 Installation du logiciel CB-Manager
Le paramétrage complet de l'appareil n'est possible que via l'interface de configuration à l'aide du logiciel pour PC fourni, le CB-Manager. Il est possible de télécharger le logiciel gratuitement depuis notre site www.camillebauer.com.
Le fichier "A dire en premier" sur le CD de documentation contient toutes les informations utiles à l'installation du logiciel CB-Manager et l'aide en cas de problèmes.
Fonctionnalités du logiciel CB-Manager
Ce logiciel est en premier lieu un outil de configuration pour différents appareils (HW730, APLUS, CAM, VR660, A200R, Vx604s) et aide l'utilisateur en phase de mise en service et pendant le fonctionnement. Il permet également des requêtes et la visualisation des valeurs de mesure.
Le logiciel met à disposition une aide étendue qui déscrit en détaill à la fois l'utilisation du logiciel et les possibités de réglage.
Paramétrage ONLINE / OFFLINE
Le paramétrage peut être effectué ONLINE (avec liaison à l'appareil) ou OFFLINE (sans liaison avec l'appareil), Dans le cas d'une configuration ONLINE, la configuration de l'appareil raccordé est d'abord lu, et par conséquent sa version matérielle également. Il est ensuite possible de charger une configuration modifiée dans l'appareil et de l'archiver sur le disque dur de l'ordinateur.
Le paramétrage OFFLINE peut servir à préparer des paramétrages d'appareil, à les enregistrer ensuite sur le disque dur de l'ordinateur pour les charger ultérieurement dans les appareils sur le terrain.
9.2 Installation des appareils Ethernet
Connexion
Avant de raccorder des appareils à un réseau Ethernet existant, il faut s'assurer que ces derniers n'altérènt pas le fonctionnement normal du réseau.
Aucun des apparéils à raccorder ne doit posseder la même adresse IP qu'un apparéil déjà installé
Le réglage d'usine de l'adresse IP de HW730 est: 192.168.1.101
L'installation des appareils dans le réseau s'effectue à l'aide du logiciel CB-Manager. Dès que tous les appareils ont reçu une adresse réseau unique, ils peuvent activer des clients à l'aide d'un maître Modbus.
Fonction des DEL
| LED 1 (verte) | • Allumée dés que la liaison au réseau est établie • Clignote lorsque des données sont transféRées via la connexion Ethernet |
| LED 2 (rouge) | • Clignote lors du transfert des paquets Mod- bus/TCP |
Identification de I'appareil
À chaque connexion est assignée une adresse MAC unique qui permet une identification claire d'un appareil Ethernet au sein d'un réseau. Cette adresse est indiquée sur la plaque signalétique, par exemple: 00:12:34:D0:00:01.Contrairement à l'adresse IP que l'utilisateur peut modifier à tout moment, l'adresse MAC est statique.
Installation du réseau à l'aide du logiciel CB-Manager
Une adressue unique de réseau doit etre assignee aux appar
pareils en vue de la communication ulterieure Modbus/TCP. Ceci peut s'effectuer de maniere tres pratique en faisant recherche dans un premier temps les appar
eils a I'aide du
logiciel CB-Manager.
Chaque apparéil doit d'abord recevoir une adresse IP univoque avant qu'ils ne puisent être adressés directement via le protocole Modbus/TCP et interrogés.
Le type d'interface doit être régle sur TCP-IP sous Options | Interface. La fenêtre de configuration TCP-IP s'affiche ensuite.

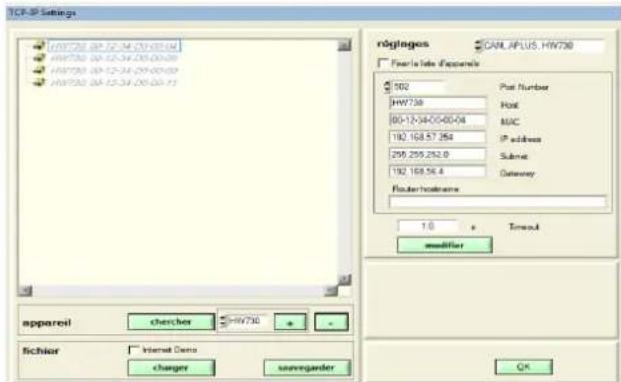

Appareils dans un réseau local
Sélectionnez le "HW730" souhaité dans la configuration TCP-IP. Les apparêls sont identifiés par leur adresse MAC.

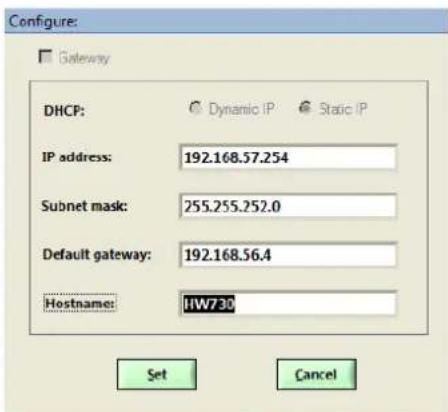

Pour assigner à un apparéil une adresse réseau univoque, il faut le sélectionner dans la liste, puis appuyer sur "Modifier".
Les paramètres suivants doivent être définis avec l'administrateur réseau :
- Adresse IP: Elle doit être unique, elle ne peut donc être définie qu'une seule fois sur le réseau.
- Masque de sous-reseau : définit la quantité d'appareils pouvant communiquer sur le réseau. Ce masque est commun à tous les appareils.
- Passerelle par défaut: gère les adresses lors de communication entre différents réseaux et doit containir une adresse valide de son réseau.
- Hostname: propre à chaque apparéil. Permet d'identifier l' apparéil dans la liste.

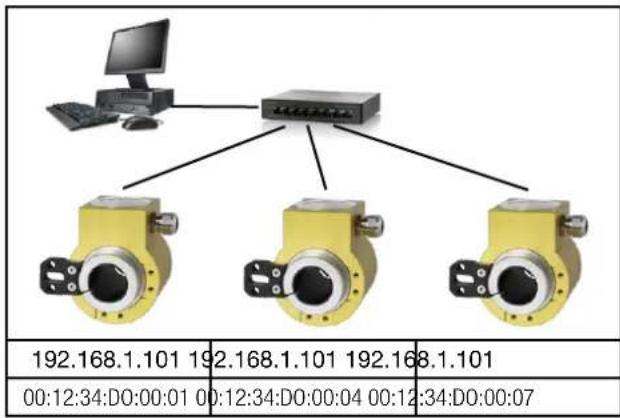

Example: situation initiale (toutes les IP identiques)

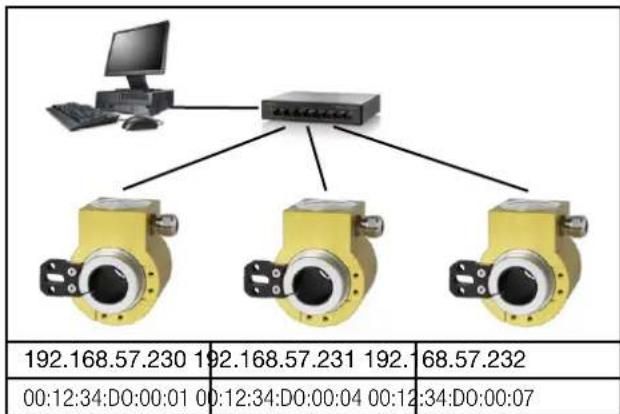

Exemple: Système installé (chaque apparéil a son adress univoque)

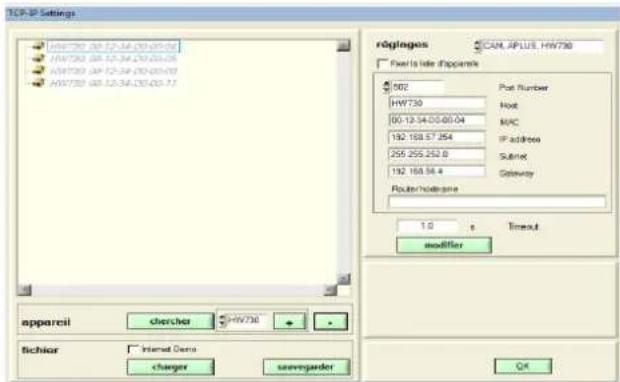

Appareils en dehors du réseau local
Les apparèils qui font partie d'un réseau différent de celui du PC (par ex. dans Internet) ne peuvent pas être trouvés et doivent être ajoutés manuellement à la liste en utilisant + Seule l'adresse IP est juste nécessaire afin de communiquer avec l' apparèil, les autres paramètres sont de caractère informatif.
Ports TCP pour la transmission des données
La communication TCP fait appel des ports. Le numéro du port utilisé permet de reconnaître le type de communication. Par défaut, la communication Modbus/TCP s'effectue via le port TCP 502. Le port pour les télégrammes Modbus/TCP peut être cependant modifié. Il est ainsi possible demettre à disposition de chaque apparéil son propre port, par ex. 503, 504, 505 etc.. Les ports Modbus TCP sont régles comme le montre l'illustration ci-dessus. Il est toujours possible de communiquer via le port 502 independamment de ce réglage. L' apparéil autorise 5 liaisons simultanées vers des clients au besoin.
10. Maintenance
L'appareil ne nécessiteaucun entretien.Les réparations ne peuvent être exécutées que par des services agréés.
La société Camille Bauer Metrawatt AG vous garantit le parfait etat du produit en matière de materiel, de fabrication et de fonctionnement et vous accorde une garantie de 36 mois. La garantie entre en vigueur a la date de livraison du produit au client. La société Camille Bauer Metrawatt AG se reserve le droit de modifier les modalités de garantie à tout moment avec application dans le futur.
Le client doit notificationeroute revendicationimmédiatement après constatation.Les produits objets d'une revendicationdoivent étreenvoyés à un centre de service après-vente agréé par Camille Bauer Metrawatt AG sous emballage adéquat et protection de transport suffi sante. L'expéditeur assume le risque d'expédition.
Sont exclus de toute garantie les defaults resultant d'une manipulation non conforme, d'une installation incorrecte, de sollicitations mécaniques, du manque d'entretien, d'une utilisation inopportune et d'une connexion inappropriée à une alimentation électrique.
Tout droit à garantie est annulé en cas de réparation, de modifi cation ou d'intervention effectuees par l'acquireur ou une pierce personne de leur propre autorité.
12. Limitation de responsabilité
L'exactitude du contenu du present document a eté vérifiée. Cependant, ne pouvant exclure toute erreur ou divergence, nous ne pouvons pas nous porter garants de son exhaustivité et de son exactitude. Ceci s'applique notamment aux versions multilingues de ce document. Ce document est revu régulierement et mis à jour. Nous apporter les corrections qui s'avéreraient nécessaires dans les prochaines éditions ; celles-ci sont disponibles sur notre site Internet http://www.camillebauer.com.
13. Codage des variantes
| Description | Code de blocage | impossible avec code de blocage | Article no / Caracté-ristique | ||||
| KINAX HW730 Référence de commande 730 - xxxxxx xx 730 - | |||||||
| 1. VersionStandard 1 | |||||||
| ATEX EX II 2G Ex ia IIC T4 GbII 2D Ex ia IILC T80°C Db | A | 2 | |||||
| ATEX EX II 2D Ex tb IILC T80°C Db A 3 | |||||||
| IECEx Ex ia IIC T4 GbEx ia IILC T80°C Db | A | 4 | |||||
| IECEx Ex tb IILC T80°C Db A 5 | |||||||
| 2. Champ angulaire mécaniqueChamp angulaire jusqu'à 360° 1 | |||||||
| 3. Diamètre de l'arbre creuxArbre creux 10 mm, électriquement isolante | 1 | ||||||
| Arbre creux 12 mm, électriquement isolante | 2 | ||||||
| Arbre creux 16 mm, électriquement isolante | 3 | ||||||
| Arbre creux 20 mm, électriquement isolante | 4 | ||||||
| Arbre creux 30 mm, non isolante, standard | 5 | ||||||
| Arbre creux 18 mm, électriquement isolante | 6 | ||||||
| Arbre creux 1/2" (12.7mm), électriquement isolante | A | ||||||
| Arbre creux 5/8" (15.875mm), électriquement isolante | B | ||||||
| Arbre creux 3/4"(19.05mm), électriquement isolante | C | ||||||
| Arbre creux 7/8" (22.225mm), électriquement isolante | D | ||||||
| Arbre creux 1" (25.4mm), électriquement isolante | E | ||||||
| 4. Support de coupleStandard 1 | |||||||
| 5. Grandeur de sortieCourant, 4 à 20 mA, raccordement à 2 brins | B 1 | ||||||
| Modbus TCP/IP avec PoE | C | A | 2 | ||||
| Description | Code de blocage | impossible avec code de blocage | Article no / Caractéristique | ||||
| KINAX HW730 RÉférance de commande 730 - xxxxxx xx 730 - | |||||||
| 6. Raccordement électriquePresse-étoupe standard 1 | |||||||
| Fiche capteur M12x1 A, C 3 | |||||||
| 7. Protocole d'essaiSans protocole 0 | |||||||
| Rotation dans le sens des aiguilles d'une montre J | 0 | ||||||
| Rotation dans le sens inverse des aiguilles d'une montre | J, G | C | 1 | ||||
| Caracteristique en V | K, G C | 2 | |||||
| 9. Plage de mesureConfiguration de base (courbe en linéaire, 0 ... 360°) | K, G | 0 | |||||
| [°angle], 0...valeur finale: | Point d'inversion: | C, K | 9 | ||||
| Courbe en V[±°angle] | vmax1: | vmin1: | C, J | Z | |||
| vmax2: | vmin2: | ||||||
| lout[mA]20.520.520.54.80.0 valeur finale rotation [°] | |||||||
| 10. Sollicitations climatique / Exécution marineStandard (Humidité relative moyenne manuelle ≤95%) | 0 | ||||||
| Version maritime (anciennement Germ. Lloyd) | G | ||||||
Les réparations et les modifications doivent uniquement être effectuées par le fabricant. En cas d'intervention inappropriée sur l'appareil, la garantie n'est pas valable. Nous nous réservons le droit d'apporter des modifications au produit afin de le perfectionner.
1.5 Disposal
