BEDIENUNGSANLEITUNG KINAX HW730ModbusTCP Camille Bauer
Programmierbarer Hohlwellen-Drehwinkel-Messumformer KINAX HW730-Modbus/TCP mit PoE
Mode d'emploi
HW730-Modbus/TCP Bdfe 172 700-01 04.20
PM1000699 000 01
Camille Bauer Metrawatt AG
Aargauerstrasse 7

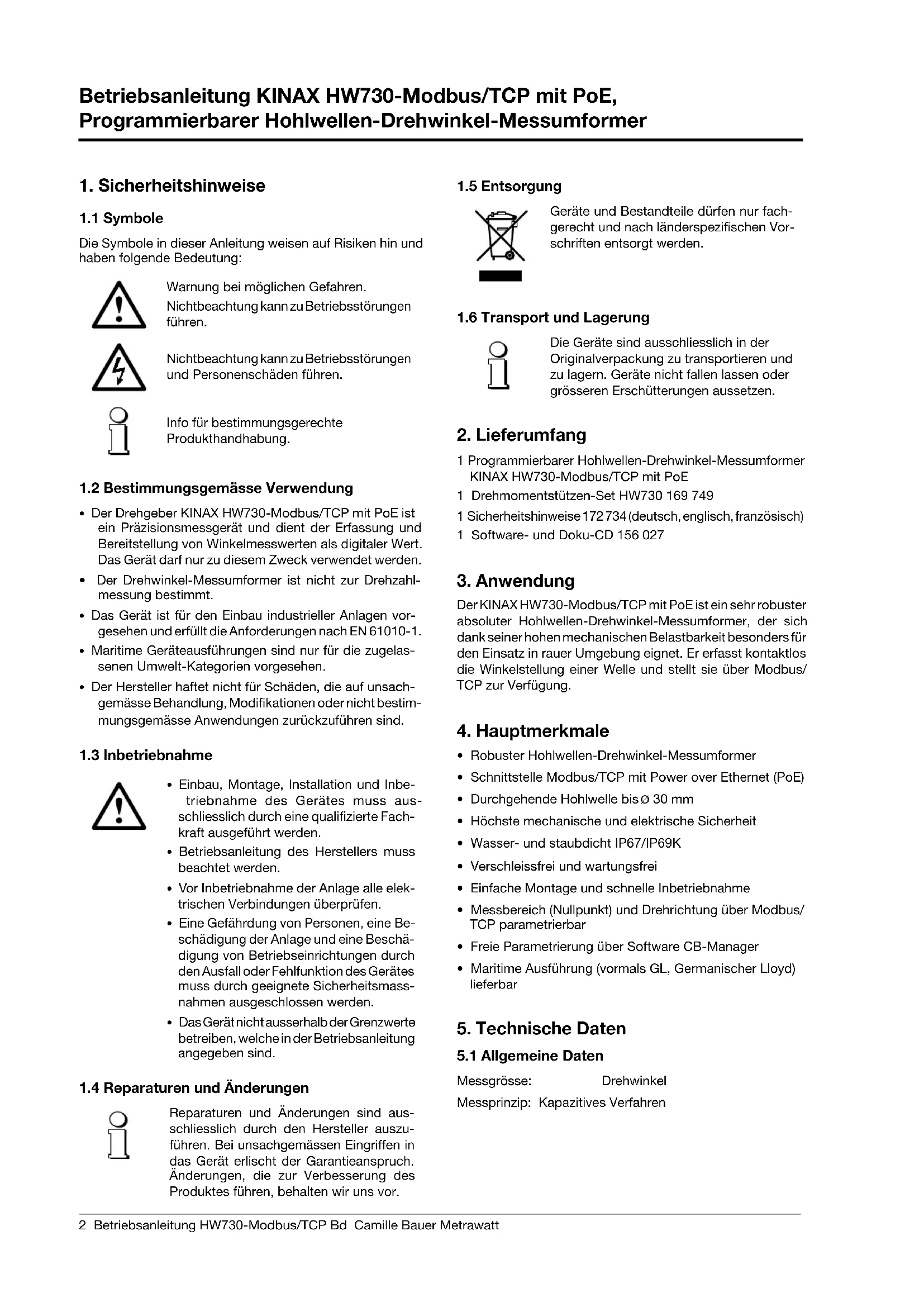

1. Sicherheitshinweise
1.1 Symbole
Die Symbole in dieser Anleitung weisen auf Risiken hin und haben folgende Bedeutung:
Warning bei möglichen Gefahren.
Nichtbeachtung kann zu Betriebsstörungen führen.
Nichtbeachtung kann zu Betriebslösungen und Personenschäden führen.
Info für bestimmungsgerechte Produkhandhabung.
1.2 Bestimmungsgemässe Verwendung
- Der Drehgeber KINAX HW730-Modbus/TCP mit PoE ist ein Prazisionsmessgerät und dient der Erfassung und Bereitstellung von Winkelmesswerten als digitaler Wert. Das Gerätarf nur zu dieserzweck verwendet werden.
- Der Drehwinkel-Messumformer ist nicht zur Drehzahl-messung bestimmt.
- Das Gerät ist für den Einbau industrieller Anlagen vorgegeben und erfüllt die Anforderungen nach EN 61010-1.
- Maritime Geräteausführungen sind nur für die zugelassenen Umwelt-Kategorien vorgesehen.
- Der Hersteller haftet nicht für Schäden, die auf unsachgemäßte Behandlung, Modifikationen oder nicht bestimmungsgemäßte Anwendungen zurückzuführen sind.
1.3 Inbetriebnahme
- Einbau, Montage, Installation und Inbetriebnahme des Gerätes muss ausschliesslich durch eine qualifizierte Fachkraft ausgeführrt werden.
- Betriebsanleitung des Herstellers muss beachtet werden.
- Vor Inbetriebnahme der Anlage alle elektrischen Verbindungen überprüfen.
- Eine Gefährung von Personen, eine Beschäftigung der Anlage und eine Beschäftigung von Betriebseinrichtungen durch den Ausfall oder Fehlfunktion des Gerätes muss durch geeignete Sicherheitsmassnahmen ausgeschlossen werden.
Das Gerät nicht ausserhalb der Grenzwerte betreiben, welche in der Betriebsanleitung angegeben sind.
1.4 Reparaturen und Änderungen
Reparaturen und Änderungen sind ausschliesslich durch den Hersteller auszuführen. Bei unsachgemassen Eingriffen in das Gerät erlischt der Garantieanspruch. Änderungen, die zur Verbesserung des Produktes führen, behalten wir uns vor.
1.5 Entsorgung
Geräte und Bestandteile)dürfen nur fachgerecht und nach länderspezifischen Vorschriften entsorgt werden.
1.6 Transport und Lagerung
Die Geräte sind ausschliesslich in der Originalverpackung zu transportieren und zu lagern. Geräte nicht fallen halten oder grösseren Erschüttungen aussetzen.
2. Lieferumfang
1 Programmierbarer Hohlwellen-Drehwinkel-Messumformer KINAX HW730-Modbus/TCP mit PoE
1 Drehmomentstützen-Set HW730 169 749
1 Sicherheitshinweise 172 734 (deutsch, english, Französisch)
1 Software- und Doku-CD 156 027
3. Anwendung
Der KINAX HW730-Modbus/TCP mit PoE ist ein sehr robuster absoluter Hohlwellen-Drehwinkel-Messumformer, der sich dank seiner hohen mechanischen Belastbarkeit besonderss für den Einsatz in rauer Umgebung eignet. Er erfasst Kontaktlos die Winkelstellung einer Welle und stellt sie über Modbus/ TCP zur Verfügung.
4. Hauptmerkmale
- Robuster Hohlwellen-Drehwinkel-Messumformer
- Schnittstelle Modbus/TCP mit Power over Ethernet (PoE)
Durchgehende Hohlwelle bis 30 mm - Höchste mechanische und elektrische Sicherheit
- Wasser- und staubdicht IP67/IP69K
- Verschleissfrei und wartungsfrei
- Einfache Montage und schelle Inbetriebnahme
- Messbereich (Nullpunkt) und Drehrichtigung über Modbus/ TCP parametrierbar
- Freie Parametrierung über Software CB-Manager
Maritime Ausführung (vormals GL, Germanischer Lloyd) lieferbar
5. Technische Daten
5.1 Allgemeine Daten
Messgrasse: Drehwinkel
Messprinzip: Kapazitives Verfahren
5.2 Messeingang
Winkel-Messbereich: Programmierbar zwischen 0...360°
Hohlwellen-
Durchmesser: max. 030mm ,Reduktion des Hohlwellen- durch Adapterhuslen
Anlaufdrehmoment: max. 0,5 Nm
Drehrichtung: Einstellbar
5.3 Messausgang
Hilfsnergie: Power over Ethernet (PoE), Klasse 0
Schnittstelle: Modbus TCP/IP (IEC 61158) 100BASE-TXI
Übertragungsrate: 10 / 100 MBit
5.4 Genauigkeitsangaben
Absolute Genaugkeit: < ± 0.15^ (0,04% bei 360^ )
Auflosung: 14 Bit
Wiederholgenauigkeit: < 0.1^
Temperatureinfluss
Ausgangsstrom
(-40^ +85^) ± 0,04% /10K
5.5 Einbauangaben
Material: Aluminium EN AW-6060 T6 eloxiert
Gebrauchslage: beliebig
Anschlisse: 8-pol. Federzug-Steckklemme über Kabelverschraubung
oder Sensorstecker Metall (M12 x 1 / 4-polig d-kodiert)
Gewicht: ca. 820 g
5.6 Vorschriften
Storaussending: EN 61000-6-3
Störfestigkeit: EN 61 000-6-2
Prüfspannung: 750 V DC, 1 Min.
Alle Anschlüsse gegen Gehäuse
Zulässige
Gleichtaktpannung: 100 V AC, CATII
Gehäuseschutzart: IP 67 nach EN 60529
IP 69k nach EN 40050-9
5.7 Umgebungsbedingungen
Klimatische
Beanspruchung: Temperatur - 40 bis + 85 °C
Rel. Feuchte ≤ 95% nichtbetauend
Vibrationsfestigkeit: ≤ 100m / s^2 / 10 500Hz nach EN 60068-2-6
Schockfestigkeit: 1000 m/s² / 11 ms
nach IEC 60068-2-27
Transport- und
Lagerungstemperatur: -40 bis + 85 °C
5.9 Abmessungen
SieheSeite23.
6. Modbus-Schnittstelle
Die Installation der Geräte im Netzwerk erfolgt mit Hilfe der CB-Manager Software. Sobald allen Geräten eine eindeutige Netzwerkadresse zugewiesen wurde, können sie mit Hilfe eines geeigneten Modbus-Master oder Client angesprochen werden.
Grundlagen für Modbus TCP können aus dem Dokument W2417d Grundlagen Modbus entnommen werden.
6.1 Mapping
Adressraum
| Raum | r/w | Adressbereich | Funktioncode | |
| Coil | lesbar schreibbar | 00001 - 09999 | 0x010x050x0F | Read Coil Status1)Force Single CoilForce Multiple Coils |
| Holding register | lesbar schreibbar | 40001 - 49999 | 0x030x060x10 | Read Holding RegistersForce Single Register1)Preset Multiple Registers |
^1) nicht implementiert
Zur Reduzierung der Kommando wurde das Geräteabbild, soweit wie möglich, in „Holding Register" abgebildet.
Segmente
| Adresse | Beschreibung | erlaubte Funktionscodes | |
| 40001 - 40003 | Messwerte | ||
| 40101 - 40105 | Allgemeine Informationen | 0x03 | Read Holding Registers |
| 40201 - 40204 | Konfiguration | 0x10 | Preset Multiple Registers |
| 40301 - 40315 | TCP/IP - Konfiguration | 0x06 | Force Single Registers |
| 40401 - 40416 | Gerätenome | ||
Syntax
| Adresse | Startadresse des beschriebenen Datenblockes (Register, Coil oder Input Status) |
| Bezeichnung | eindeutige Varablen- oder Strukturbezeichnung |
| Datotyp | Datotyp der Variable (U: unsigned, INT: integer, 8/16/32 Bit, REAL oder CHAR[.]) |
| Default | Wert bei Auslieferung oder nach einem Hardware-Reset |
| Beschreibung | genaue Erläuterungen zur beschriebenen Geschäfte |
| Länge | Anzahl Register |
6.2 Geräte-Identifikation
Das Gerät wird mit „Read Slave ID“ identifiziert.
Funktion 11h: Report Slave ID
Master Telegram:
| Geräte-Adresse | Funktion |
| ADDR | 0x11 |
Slave Telegramm:
| Geräte-Adresse | Funktion | Anzahl Datenbytes | Slave ID | Sub ID | Data 2 |
| ADDR | 0x11 | 0x03 | 0x0A | 0xFF | 0x00 |
| Geräte-ID | Sub-ID | Gerät Bezeichnung |
| 0x01 0x00 | VR660 | Temperaturregler |
| 0x02 0x00 | A200R | Display |
| 0x03 0x01 | CAMU | Universal Messeinheit für Starkstromgrößen |
| 0x04 0x00 | APLUS | Multifunktionaler Anzeiger |
| 0x05 0x00 | V604s | Universalmessumformer |
| 0x05 0x01 | VB604s | Universalmessumformer Multi-In-Out |
| 0x05 0x02 | VC604s | Universalmessumformer 2. Relais |
| 0x05 0x03 | VQ604s | Universalmessumformer Schnell |
| 0x07 0x00 | VS30 | Temperatur-Messumformer |
| 0x08 0x00 | DM5S | Multi-Messumformer Standard |
| 0x08 0x01 | DM5F | Multi-Messumformer Schnell |
| 0x08 0x02 | DM5E | Multi-Messumformer Energie |
| 0x08 0x03 | DM5SC | Multi-Messumformer Monitoring |
| 0x09 0x00 | CAMQ | Quality Netzanalyse |
| 0x0A 0xFF | HW730 | Winkel-Messumformer |
| 0x0B 0xFF | CAM | Profinet CAM Ethernet Buskarte mit Profinet |
6.3 Prozessabbild
Definition aller flüchtigen und nichtflüchtigen Parameter und Variabeln.
6.4 Messwerte
Der gemessene Winkel steht in zwei verschieden Formaten zur Verfugung.
| Adresse | Länge | Bezeichnung | Typ | Beschreibung |
| 40001 | 2 | PHI FLOAT | FLOAT | Messwert in Grad (0.0° ≤ PHI_FLOAT < 360.0°) |
| 40003 | 1 | PHI_INT | UINT16 | Der Wert für den Winkel 360° kann über NO_STEPS konfiguriert werden. (0 ≤ PHI_INT < NO_STEPS) |
6.5 Allgemeine Informationen
| Adresse | Länge | Bezeichnung | Typ | Beschreibung |
| 40101 | 1 | FW_REVISION | UINT16 | Revisionsnummer |
| 40102 1 | FW_VERSION UINT16 | Firmware-Version | ||
| Byte 1 Byte 0 | ||||
| v 1.00 | ||||
| 1.00: Versions-NummerHexadezimale Darstellung derVersionsnummmer | ||||
| 40103 1 | INTERN UINT16 Verson des Modbus-Abbilds. | |||
| 40104 1 | RESERVE UINT16 Reserve | |||
| 40105 2 | SERIAL UINT32 Serien-Nummer des Gerätes | |||
6.6 Konfiguration
| Adresse | Länge | Bezeichnung | Typ | Beschreibung | |
| 40201 | 1 | CONFIG | UINT16 | Bit 0: Drehrichtung | |
| 0 | Uhrzeigersinn | ||||
| 1 | Gegenhrzeigersinn | ||||
| Bit 2 ... 15: Reserve | |||||
| Bit 8 ... 15: Reserve | |||||
| 40202 1 | NO_STEPS | UINT16 | Anzahl Schritte pro 360° Default: 4096 |
| 40203 2 | ZERO | FLOAT | Nullpunkt Default: 0.0 |
Die Bedeutung von NO_STEPS ist die Unterteilung des gesamten Messbereiches von 0...360 in Anzahl Schritte. (z.B. No_STEBS 100 bedeutet 0...360 in 100 Teile a 3,6^ zu unterteilen)
| Adresse | Länge | Bezeichnung | Typ | Beschreibung |
| 00001 1 | SET_ZERO COIL | Durch setzen diesen Coils wird der aktuelle Winkel als Nullpunkt festgelegt. (nur schreiben) | ||
6.11 TCP-Port für Modbus/TCP
Standartmässig wird immer Port 502 für Modbus/TCP verwendet. Über diesen Port ist der HW730-ETH immer erreichbar. Alternativ können weitere Verbindungen über den im folgenden konfigurierten Port erfolgen.
| Adresse | Länge | Bezeichnung | Typ | Beschreibung |
| 40315 | 1 | TCP_PORT | UINT16 | Alternative Modbus/TCP-Port |
6.12 Geräte-Name
Jedem Gerät kann ein Name zugeordnet werden. Diese soll das Identifizieren des Gerätes über den Suchdienst vereinfachen.
| Adresse | Länge | Bezeichnung | Typ | Beschreibung |
| 40401 | 16 | NAME | CHAR[32] | Bezeichnung des Gerätes in TextformZulässige Zeichen: 'A'... 'Z', 'a'... 'z', ' ', 0-terminiert |
7. Montage
SieheSeite23
8. Elektrische Anschlüsse
Der Anschluss des Messumformer erfolgt über einen Steckverbinder M12/4-polig d-kodiert oder eine Kabelverschraubung M16x1,5. Bei der Ausführung mit Kabelverschraubung wird der Anschluss gemass Anschlusssschema über Federzug-Steckklemmen vorgenommen.
Zulässige Kabel: Ethernet CAT5
Kabellange: 100m
Anschlussbelegung Stecker M12/4-polig d-kodiert
| Pin | Signal |
| 1 | Rx+ |
| 2 | Tx+ |
| 3 | Rx- |
| 4 | Tx- |
Anschlussbelegung Federzug-Steckklemme
| 1 2 3 4 | Pin Signal EIA-5B-A EIA-568-B | ||
| 1 Rx- Grün/Weiss Orange/Weiss | |||
| 2 Rx+ Grün Orange | |||
| 3 Tx- Orange/Weiss Grün/Weiss | |||
| 4 Tx+ Orange Grün | |||
| A A B B | A Blau/Weiss Blau/Weiss | ||
| A Blau | Blau | ||
| B | Braun/Weiss Braun/Weiss | ||
| B | Braun Braun |

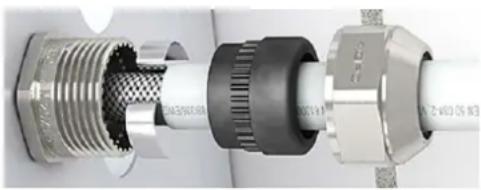

Montageanleitung Kabelverschraubung easyCONNECT EMV
Kontaktfeder mit Dichtungssatz in Unterveri schieber und Druckmutter mit Werkzeug anziehen.itte darauf achten, dass die Kontaktfeder den Schirm kontaktiert.
- Das Gerätarf elektrisch nicht verändert werden und es dürfen keine Verdraughtungsarbeiten unter Spannung vorgenommen werden.
Die Kabelverschraubung M16x1,5 ist fest am Gehäuse montiert. Sie darf nur in unbeschädigtem und sauberen Zustand verwendet werden. - Es dürfen keine Veränderungen an der Kabelverschraubung vorgenommen werden, die nicht ausdrücklich in dieser Betriebsanleitung aufgeführt sind. Inbesondere das Ersetzen des seriemässigen Dichteinsatzes durch eine andere Grösse ist nicht zulässig.
- Es dürfen nur festverlegte Kabel verwendet werden. Diese müssen gegen Stoss geschützt sein.
9. Inbetriebnahme
Vor der Inbetriebnahme muss überprüft werden, ob die Anschlussdaten des Drehwinkel-Messumformers mit den Parametern der Anlage übereinstimmen.
Die gesamte Anlage muss EMV gerecht ausgelegt werden.
9.1 Software-Installation CB-Manager
Eine vollständige Parametrisierung des Gerätes ist über die Konfigurationssschnittstelle, mit Hilfe der mitgelieferten PC-Software CB-Manager, möglich. Die Software kann auch kostenfrei von unserer Homepage www.camillebauer.com heruntergeladen werden.
Die Datei "Lies-mich-zuerst" auf der DokuCD enthalt alle Angaben zur Installation der CB-Manager Software und Hilfestellung bei eventuellen Problemen.
Funktionalität der CB-Manager Software
Die Software ist primär ein Tool für die Konfiguration verschiedener Geräte (HW730, APLUS, CAM, VR660, A200R, Vx604s) und Unterstützung den Anwender in der Phase der Inbetriebsetzung und beim Service. Es erlaubt auch die Abfrage und Visualisierung von Messwerten.
Das Programm stellt eine umfangreiche Hilfe zur Verfugung, in der sowohl die Bedienung der Software als auch alle Einstein-Möglichkeiten im Detail beschrieben sind.
ONLINE-/OFFLINE-Parametrierung
Die Parametrierung kann ONLINE (mit bestehender Verbindung zum Gerät) oder OFFLINE (ohne Verbindung zum Gerät) erfolgen. Bei einer ONLINE-Konfiguration wird zuerst die Konfiguration des angeschlossenen Gerätes, und damit dessen Hardware-Ausführung, gelesen. Eine geänderte Konfiguration kann dann ins Gerät geladen und zur Archivierung auf der Hardisk des Computers gespeichert werden.
Die OFFLINE-Parametrierung kann dazu verwendet werden, Geräte-Parametrierungen vorzubereiten, diese dann auf der Hardisk des Computers zu speichern und später im Feld in die Geräte zu laden.
9.2 Installation von Ethernet-Geräten
Anschluss
Bevor Geräte an ein bestehendes Ethernet-Netzwerk angeschlossen werden, muss sichergestellt werden, dass diese den normalen Netzwerkbetrieb nicht stären.

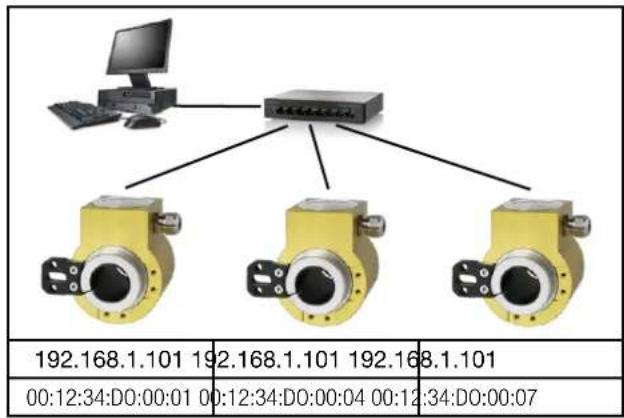

Keines der neu anzuschliessenden Geräte darf dieselbe IP-Adresse aufweisen wie ein bereits installiertes Gerät.
Die Werkseinstellung der IP-Adresse beim HW730 ist: 192.168.1.101

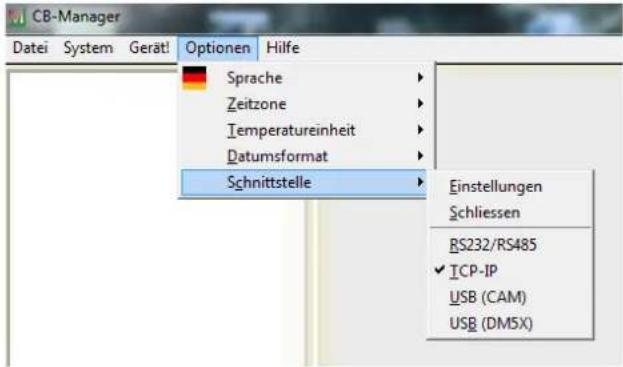

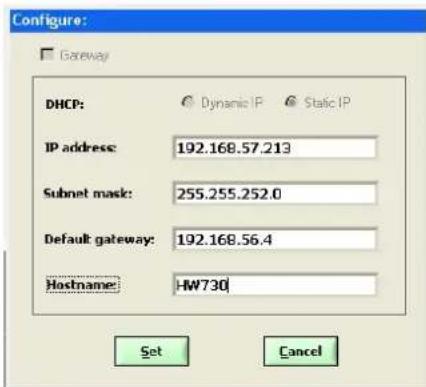

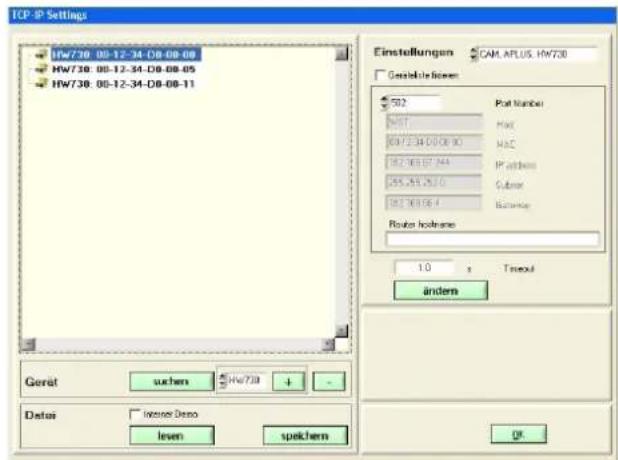

Die Konfiguration der Geräte im Netzwerk erfolgt mit Hilfe der Software CB-Manager. Sobald allen Geräten eine eindeutige IP-Adresse zugewiesen wurde, konnen sie mit Hilfe eines geeigneten Modbus-Master oder Client angesprochen werden.
Funktion der LEDs
| LED 1 (Grün) | ·Eingeschaltet sobald eine Netzwerkverbindung besteht ·Blinkt wenn Daten über den Ethernet-An-schluss übertragen werden |
| LED 2 (Rot) | ·Blinkt bei Übertragung von Modbus/TCP-Paketen |
Geräte-Identification
Zur eindeutigen Identifikation eines Ethernet-Gerätes in einem Netzwerk, ist jeder Anschluss eine eindeutige MAC-Adresse zugeordnet. Diese ist auf dem Typenschild angegeben, zum Beispiel: 00 : 12 : 34 : D0 : 00 : 01. Im Gegensatz zur IP-Adresse, welche vom Anwender jederzeit geändert werden kann, ist die MAC-Adresse staatlich.
Netzwerk-Installation mit Hilfe der CB-Manager Software
Für die spätere Modbus/TCP-Kommunikation muss den Geräten eine eindeutige IP-Adresse zugewiesen werden. Dies kann sehr einfach durchgeführt werden, indem mit der Software CB-Manager in einem ersten Schritt nach Geräten gesucht wird.
Jedes Gerät muss einer eindeutigen IP-Adresse zugewiesen werden, erst dann konnen sie direkt über das Modbus/TCP-Protokoll adressiert und abgefragt werden.
Unter Optionen | Schnittstelle muss der Schnittstellentyp auf TCP-IP gesetzt werden. Anschliessend öffnet das Fenster TCP-IP Settings.
Geräte im lokalen Netz
Wahlen Sie unter TCP-IP Settings den gewünschten "HW730" aus. Die Identifikation der Geräte erfolgt über deren MAC-Adresse.
Die folgenden Einstellungen müssen mit dem Netzwerk-Administrator abgesprochen werden:
- IP-Adresse: Diese muss eindeutig sein, damit also nur einmal im Netzwerk vergeben sein.
- Subnet-Maske: Diese definiert wieviele Geräte innerhalb des Netzwerkes direkt adressierbar sind. Diese Einstellung ist für alle Geräte möglich.
- Default gateway: Wird für die Auflösung von Adressen bei der Kommunikation zwischen verschiedenen Netzwerken besteht. Sollte eine gültige Adresse im eigenen Netzwerk enthalten.
- Hostname: Individuelle Bezeichnungsmöglichkeit für jedes Gerät. Hilft das Gerät in der Geräteleiste zu identifizieren.
Beispiel: Ausgangslage (alle IP's gleich)
Beispiel: Installiertes System (jedes Geräe eindeutig adressiert)
Geräte ausserhalb des lokalen Netzes
Geräte welche sich nicht im gleichen Netzwerk befinden wie der PC (z.B. im Internet) können mit der Sueche nicht direkt gefunden werden. Sie müssen mit + manuell in die Geräteliste eingetragen werden, wobei die Art des Gerätes im Vorfeld gewählt werden muss. Jedem Eintrag muss eine eindeutige IP- und MAC-Adresse zugewiesen werden. Sonst sind weitere Einträge nicht möglich.
TCP-Ports für Datenübertragung
Standardmässig erfolgt die Modbus/TCP-Kommunikation über das TCP-Port 502. Der Port für die Modbus/TCP-Telegramme kann aber auch verändert werden. So kann jeder Gerät ein eigener Port verstehen, z.B. 2002, 2003, 2004 usw. Das Setzen des Modbus TCP-Ports erfolgt wie im Bild oben dargestellt. Unabhängig von dieser Einstellung ist immer auch eine Kommunikation via Port 502 möglich. Das Gerät erlaubt 5 gleichzeitige Verbindungen.
10. Wartung
Das Gerät arbeitet wartungsfrei. Reparaturen dürfen nur von autorisierten Stellen ausgeführrt werden.
11. Garantiebedingungen
Die Camille Bauer Metrawatt AG garantiert Ihnen den fehlerlosen Zustand des Produktes hinsichtlich Material, Fabrikation und Funktion und gewährt standardmüssig eine Garantie von 36 Monaten. Die Garantie tritt mit Auslieferung des Produktes zum Kunden in Kraft. Camille Bauer Metrawatt AG behält sich vor, die Garantiebestimmungen jederzeit mit Wirkung für die Zukunft abzuändern.
Beanstandungen müssen vom Käfer unverzüglich nach Feststellung angezeigt werden. Die beanstandeten Produkte須s in einer zweckmässigen Verpackung und ausreichendem Transportschutz an eine von uns autorisierte Servicestelle eingesandt werden. Das Versandrisiko tragdt der Absender.
Von jeglicher Gewährleistung ausgeschlossen sind Mängel, die durch unsachgemäße Behandlung, fehlerhafte Montage, Mechanische Beschädigung, unterlassene Wartung, unzweckmässigen Gebrauch und Anschluss an nicht ordnungsgemäße Stromversorgung bestehtens sind.
Bei Reparaturen, Veränderungen oder Eingreifen seitens des Käufers oder unbefugter Dritter erlischt jeglicher Garantieanspruch.
12. Haftungsausschluss
Der Inhalt theses Dokuments wurde auf Korrekttheit geprüft. Es kann trotzdem Fehler oder Abweichungen enthalten, so dass wir für die Vollständigkeit und Korrekttheit keine Gewähr übernehmen. Dies gilt insbesondere auch für verschiedene Sprachversionen theses Dokuments. These Dokument wird laufend überprüft und ergänzt. Erforderliche Korrekturen werden in nachfolgende Versionen übernommen und sind via unsere Homepage http://www.camillebauer.com verfügbar.
13. Aufschlüsselung der Varianten
| Bezeichnung Sperrcode | unmöglich bei Sperrcode | Artikel-Nr./ Merkmal | |||||
| KINAX HW730 Bestell-Code 730 - xxxxxx xx 730 - | |||||||
| 1. AusführungStandard 1 | |||||||
| ATEX EXII 2G Ex ia IIC T4 GbII 2D Ex ia IIIC T80°C Db | A | 2 | |||||
| ATEX EXII 2D Ex tb IIIC T80°C Db | A | 3 | |||||
| IECEX Ex ia IIC T4 GbEx ia IIIC T80°C Db | A | 4 | |||||
| IECEX Ex tb IIIC T80°C Db A 5 | |||||||
| 2. Winkelbereich mechanismSchingle-Turn (360°) | 1 | ||||||
| 3. HohlwendurchmesserHohlwelle 10 mm, elektrisch isolerend | 1 | ||||||
| Hohlwelle 12 mm, elektrisch isolerend | 2 | ||||||
| Hohlwelle 16 mm, elektrisch isolerend | 3 | ||||||
| Hohlwelle 20 mm, elektrisch isolerend | 4 | ||||||
| Hohlwelle 30 mm, nicht isolerend, standard | 5 | ||||||
| Hohlwelle 18 mm, elektrisch isolerend | 6 | ||||||
| Hohlwelle 1/2" (12.7mm), elektrisch isolerend | A | ||||||
| Hohlwelle 5/8" (15.875mm), elektrisch isolerend | B | ||||||
| Hohlwelle 3/4" (19.05mm), elektrisch isolerend | C | ||||||
| Hohlwelle 7/8" (22.225mm), elektrisch isolerend | D | ||||||
| Hohlwelle 1" (25.4mm), elektrisch isolerend | E | ||||||
| 4. DrehmomentstätzeStandard | 1 | ||||||
| 5. AusgangsgrösseStrom, 4...20 mA, 2-DrahtanschlussModbus TCP/IP mit PoE | B 1 | A | 2 | ||||
| Bezeichnung Sperrcode | unmöglich bei Sperrcode | Artikel-Nr./Merkmal | |||||
| KINAX HW730 Bestell-Code 730 - xxxxxx xx 730 - | |||||||
| 6. Elektrischer Anschluss | |||||||
| Stopbuchse standard 1 | |||||||
| Stopbuchse mit erhöhter Zugentlastung A 2 | |||||||
| Sensorstecker M12 / 4-Pol A, C 3 | |||||||
| Sensorstecker M12 / 4-Pol d-codiert A, B 4 | |||||||
| 7. Prüfprotokollohne Prüfprotokoll 0 | |||||||
| Protokoll Deutsch D | |||||||
| Protokoll Englisch E | |||||||
| 8. DrehrichtigungDrehrichtung Uhrzeigersinn J 0 | |||||||
| Drehrichtung Gegenahrzeigersinn | J, G | C | 1 | ||||
| V-Kennlinie | K, G C | 2 | |||||
| 9. MessbereichGrundkonfiguration (linear, 0...360°) | K, G 0 | ||||||
| [°Winkel], 0...Endwert: | Umschaltpunkt: | C, K 9 | |||||
| V-Kennlinie[±° Winkel] | vmax1: | vmin1: | C, J | Z | |||
| vmax2: | vmin2: | ||||||
| lout [mA]20.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520. 3.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.8 | Umschaltpunkt lout [mA]20.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520.520. 3.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82.82 3.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83. 3.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83 3.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83.83. | ||||||
6.11 TCP-Port für Modbus/TCP
11. Garantiebedingungen
Gleichtaktspannung: 100 V AC, CATII
Housing protection: IP 67 acc. EN 60529 IP 69k acc. EN 40050-9
Schockfestigkeit: 1000 m/s² / 11 ms acc. EN 60068-2-27
Transportation and storage temperature: -40 bis + 85 °C [−40... +185°F]
5.9 Dimensional
See page 23.
