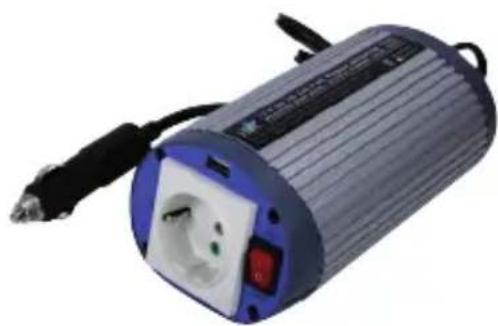

MODE D'EMPLOI INV150WU12F HQ

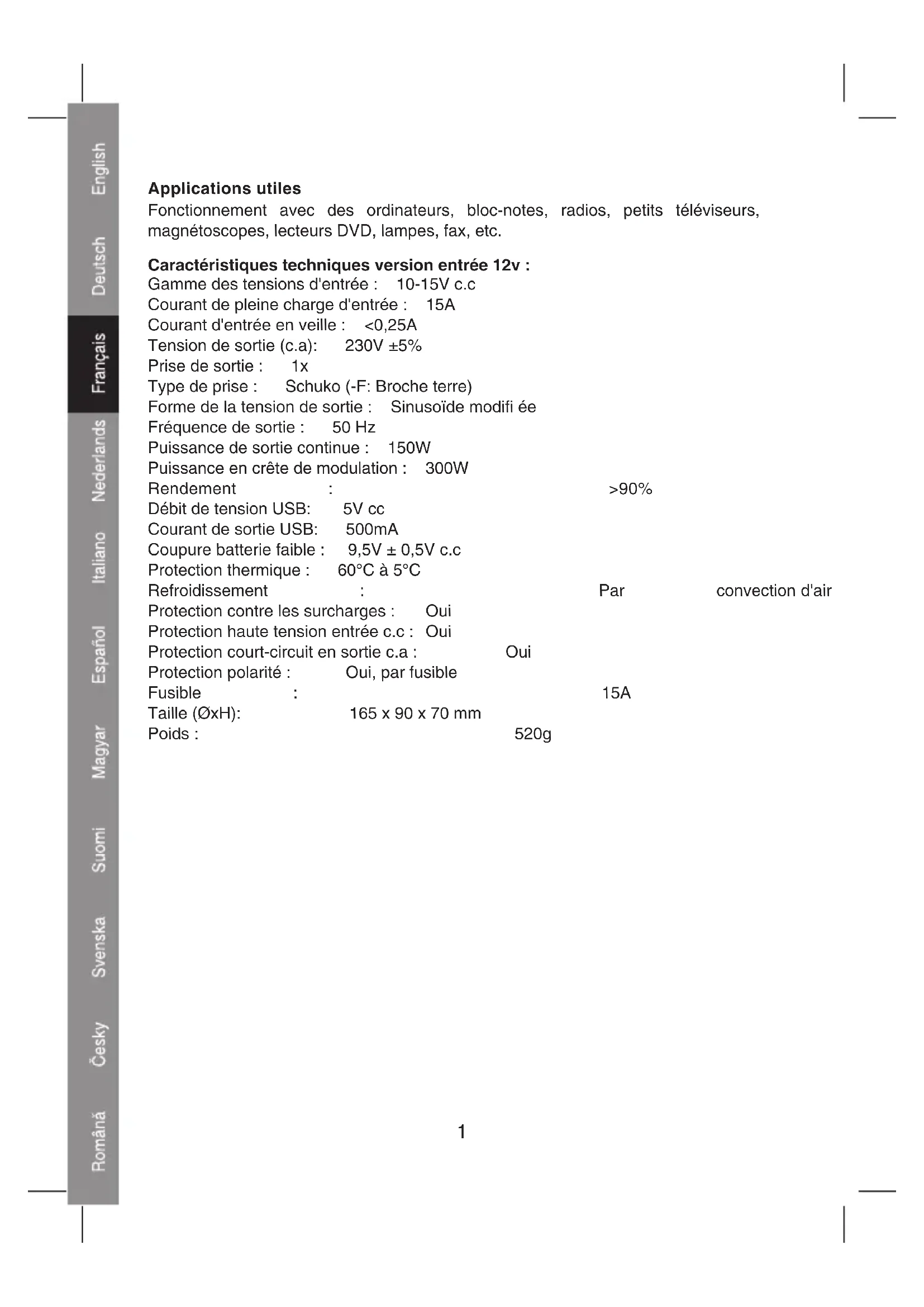

AVEC SORTIE USBApplications utiles Fonctionnement avec des ordinateurs, bloc-notes, radios, petits téléviseurs, magnétoscopes, lecteurs DVD, lampes, fax, etc. Caractéristiques techniques version entrée 12v : Gamme des tensions d'entrée : 10-15V c.c Courant de pleine charge d'entrée : 15A Courant d'entrée en veille : <0,25A Tension de sortie (c.a): 230V ±5% Prise de sortie : 1x Type de prise : Schuko (-F: Broche terre) Forme de la tension de sortie : Sinusoïde modifi ée Fréquence de sortie : 50 Hz Puissance de sortie continue : 150W Puissance en crête de modulation : 300W Rendement : >90% Débit de tension USB: 5V cc Courant de sortie USB: 500mA Coupure batterie faible : 9,5V ± 0,5V c.c Protection thermique : 60°C à 5°C Refroidissement : Par convection d'air Protection contre les surcharges : Oui Protection haute tension entrée c.c : Oui Protection court-circuit en sortie c.a : Oui Protection polarité : Oui, par fusible Fusible : 15A Taille (ØxH): 165 x 90 x 70 mm Poids : 520g 1Caractéristiques techniques version entrée 24v Gamme des tensions d'entrée : 20-30V c.c Courant de pleine charge d'entrée : 10A Courant d'entrée en veille : <0,2A Tension de sortie (c.a): 230V ±5% Prise de sortie : 1x Type de prise : Schuko (-F: Broche terre) Forme de la tension de sortie : Sinusoïdale pure Fréquence de sortie : 50 Hz Puissance de sortie continue : 150W Puissance en crête de modulation : 300W Rendement : >90% Débit de tension USB: 5V cc Courant de sortie USB: 500mA Coupure batterie faible : 19,5V ± 0,8V c.c Protection thermique : 60°C à 5°C Refroidissement : Par convection d'air Protection contre les surcharges : Oui Protection haute tension entrée c.c : Oui Protection court-circuit en sortie c.a : Oui Protection polarité : Oui, par fusible Fusible : 10A Taille (ØxH): 165 x 90 x 70 mm Poids : 520g 2Instructions d'utilisation :

Lors d'une utilisation de longue durée, il est recommandé de laisser le moteur de la voiture tourner pour empêcher une décharge complète de la batterie. Quand l'alarme "batterie faible" se déclenche, démarrez le moteur de la voiture pour pouvoir poursuivre l'utilisation du convertisseur et des appareils qui y sont reliés. Assurez-vous que la demande d'alimentation maximale des équipements branchés n'excède pas la puissance de sortie du convertisseur (150W en continu).

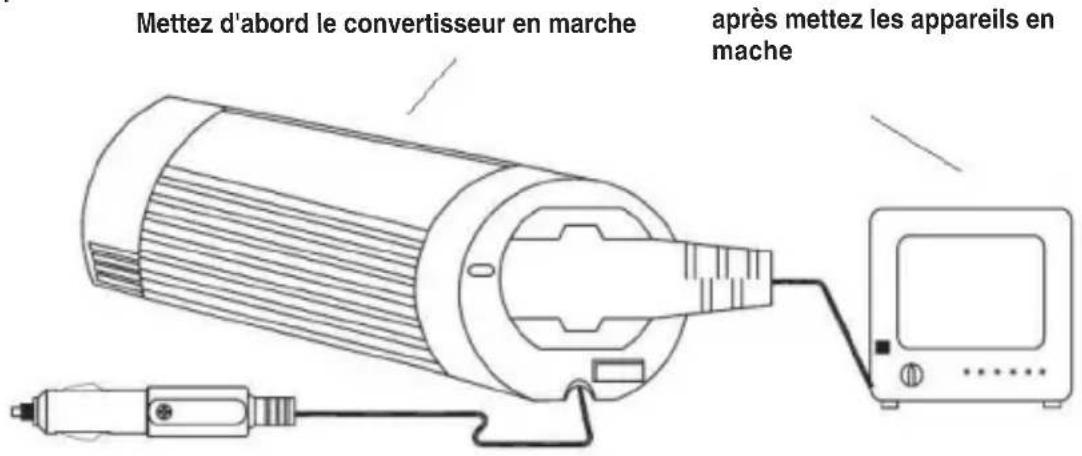

Mettez d'abord le convertisseur en marche après mettez les appareils en mache Assurez-vous de toujours mettre d'abord le convertisseur sous tension avant d'allumer l'équipement qui y est raccordé.

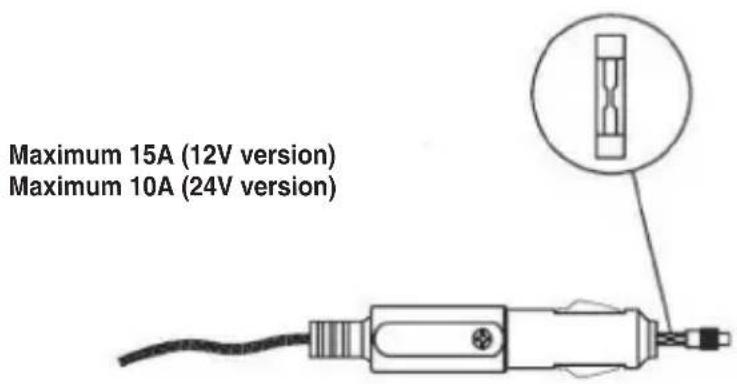

Maximum 15A (12V version) Maximum 10A (24V version) Si le convertisseur et le voyant d'alimentation ne fonctionnent pas, bien que l'appareil soit sous tension, contrôlez le fusible se trouvant dans la prise allume-cigare. Si le fusible est grillé, utilisez un fusible identique pour le remplacer.

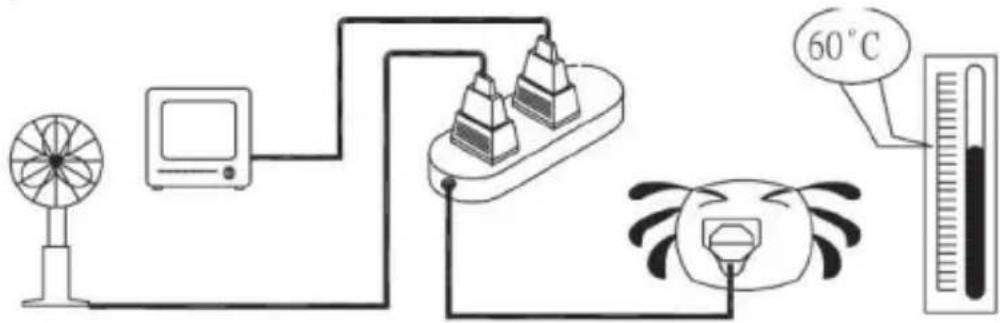

Dès que le nombre de watts du ou des appareils connectés dépasse la puissance nette du convertisseur ou que ce dernier fonctionne depuis longtemps et que sa température atteint 60°C, le circuit de protection arrête le convertisseur.

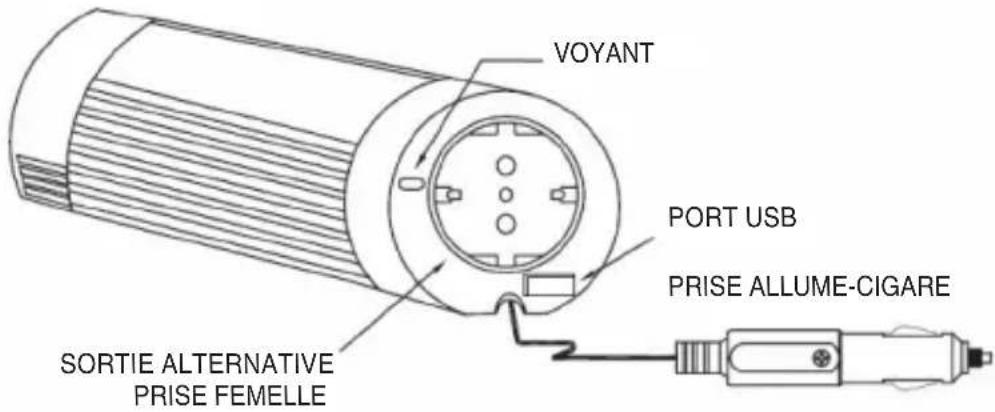

• Pour une utilisation normale : Le voyant est vert

• Surcharge/ surchauffe : Le voyant est rouge et clignote

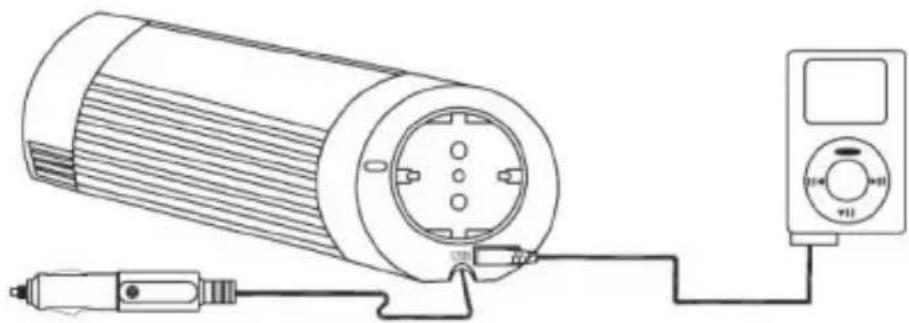

Le port USB intégré rend ce convertisseur extrêmement polyvalent, permettant de charger et d'alimenter des appareils USB!Dépannage Si le convertisseur ne fonctionne pas correctement, plusieurs causes peuvent en être la raison :

• Nettoyez entièrement les pièces de contact

2) Le convertisseur n'est pas alimenté

• Vérifi ez le fusible de la voiture et remplacez-le si besoin est.

• Vérifi ez le bon raccordement des câbles

3) Le fusible est grillé

• Le fusible se trouve dans la prise (allume-cigare) c.c. Remplacez-le par un fusible identique de même intensité.

4) Coupure de la sortie c.a due à une surcharge

• Assurez-vous que la charge continue des appareils raccordés ne dépasse pas 150 Watts

5) Coupure de la sortie c.a due à une surchauffe

• En cas de charges élevées pendant des périodes prolongées, le convertisseur coupe la sortie afi n d'éviter toute détérioration due à une montée en température. Si ce cas se produit, procédez comme suit : (A) Éteignez le convertisseur à l'aide de l'interrupteur. (B) Diminuez la charge de la machine en débranchant par exemple certains des appareils ou patientez jusqu'à ce que le convertisseur ait refroidi. (C) Rallumez le convertisseur à l'aide de l'interrupteur.

6) Coupure batterie faible

• Rechargez votre batterie et reprenez l'utilisation. Attention ! Installez toujours le convertisseur dans un environnement :

2. Non exposé aux rayons directs du soleil ou à une source de chaleur

3. Hors de portée des enfants

4. Eloigné de sources d'eau, d'humidité, d'huile ou de graisse

Nous, Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Pays-Bas Tel.: 0031 73 599 1055 Email : info@nedis.com Déclarons sous notre responsabilité que le produit ; Marque : HQ Modèle : HQ-INV150WU12F, HQ-INV150WU24F Description : Convertisseur de tension sinusoïdale modifi ée de 150W cc et ca avec port USB est conforme aux normes suivantes : e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00 CEM (89/336/CEE) : EN 61000-6-3:2001 / EN 61000-6-1:2001

DBT (73/23/CEE) : + 93/68/EEC

EN 60950-1:2001, EN 61558-1:1997 +A1:1998 Conformément à cette réglementation ce produit peut être utilisé dans toute la Communauté Européenne ainsi que dans les pays membres de l'Association Européenne du Libre Échange. Nedis BV n'est pas responsable de l'utilisation de ce produit hors des pays membres de la Communauté Européenne et de l'AELE. ‘s-Hertogenbosch, 17-08-2007 Mme. J. Gilad Directeur des Achats Consignes de sécurité : Afi n de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifi é agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème. Entretien : Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs. Garantie : Aucune garantie ou responsabilité ne sera acceptée en cas de modifi cation et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil. Généralités : Le design et les caractéristiques techniques sont sujets à modifi cation sans notifi cation préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Attention : Ce symbole fi gure sur l'appareil. Il signifi e que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits. Copyright © ATTENTION
