Intitulé	Description
Type de produit	Chargeur de batterie
Tension d'entrée	220-240 V
Tension de sortie	14,4 V / 18 V
Compatibilité des batteries	Batteries Li-ion HiKOKI
Temps de charge	Variable selon la capacité de la batterie
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Pour charger les batteries de la gamme HiKOKI
Maintenance	Nettoyer régulièrement et vérifier les câbles
Mesures de sécurité	Ne pas utiliser avec des batteries endommagées
Garantie	Consulter le fournisseur pour les détails de garantie

FOIRE AUX QUESTIONS - UC18YTSL HiKOKI

Comment charger la batterie HiKOKI UC18YTSL ?

Pour charger la batterie, insérez-la simplement dans le chargeur UC18YTSL et branchez le chargeur à une source d'alimentation. Le témoin lumineux indiquera lorsque la batterie est complètement chargée.

Quel est le temps de charge d'une batterie avec le HiKOKI UC18YTSL ?

Le temps de charge dépend du modèle de la batterie utilisée. En général, une batterie de 18V peut prendre entre 30 minutes et 1 heure pour être complètement chargée.

Le HiKOKI UC18YTSL est-il compatible avec toutes les batteries HiKOKI ?

Le HiKOKI UC18YTSL est compatible avec les batteries HiKOKI de la série 18V. Veuillez vérifier la compatibilité des modèles spécifiques avant utilisation.

Que faire si le chargeur ne s'allume pas ?

Vérifiez d'abord que le chargeur est correctement branché et que la prise fonctionne. Si le chargeur ne s'allume toujours pas, contactez le service client de HiKOKI.

Comment savoir si la batterie est complètement chargée ?

Le chargeur HiKOKI UC18YTSL est équipé d'un témoin lumineux. Lorsque la lumière passe au vert, cela signifie que la batterie est complètement chargée.

Peut-on utiliser le HiKOKI UC18YTSL pour d'autres marques de batteries ?

Non, le HiKOKI UC18YTSL est spécifiquement conçu pour les batteries HiKOKI. L'utilisation d'autres marques peut endommager le chargeur et la batterie.

Comment entretenir le HiKOKI UC18YTSL ?

Veillez à garder le chargeur propre et sec. Évitez d'exposer le chargeur à des conditions extrêmes de chaleur ou d'humidité.

Y a-t-il une garantie pour le HiKOKI UC18YTSL ?

Oui, le HiKOKI UC18YTSL est généralement couvert par une garantie limitée. Contactez votre revendeur ou le service client de HiKOKI pour plus de détails sur les conditions de garantie.

Que faire si la batterie surchauffe pendant la charge ?

Débranchez immédiatement le chargeur et laissez la batterie refroidir à température ambiante. Ne tentez pas de réutiliser la batterie tant qu'elle n'est pas complètement refroidie.

MODE D'EMPLOI UC18YTSL HiKOKI

Une utilisation INCORRECTE OU DANGEREUSE de ce chargeur multi-port peut entrainer la mort ou de sérieuses blessures corporelles!
Ce mode d'emploi content d'importantes informations à propos de la sécurité de ce produit.
Prière de dire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent le chargeur multi-port. Ce mode d'emploi doit être conservé dans un endroit sur.

Lire et comprendre toutes les précautions de sécurité, les averissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir ce chargeur multi-port.

La plupart des accidents causés lors de l'utilisation ou de l'entretien du ch proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produit, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur le chargeur multiport et dans ce mode d'emploi.

NE JAMAIS utiliser ce chargeur multi-port d'une manière qui n'est pas spécifique recommendée par metabo HPT.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignoreses, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

CONSIGNES DE SECURITE IMPORTANT POUR LE CHARGEUR MULTI-PORT

AVERTISSEMENT: Une utilisation incorrecte ou dangereuse des chargeurs multi-port peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI.

1. CONSERVER CES INSTRUCTIONS:

Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur multi-port modele UC18YTSL.

1. Avant d'utiliser le chargeur multi-port, lore toutes les etiquettes d'instruction et de précaution apposées sur (1) le chargeur multi-port, (2) la batterie, et (3) le produit utilisant la batterie.
2. ATTENTION: Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables metabo HPT utilisées dans les séries BSL14, BSL18 et MV. Les autres types de batterie pourrait explodeer et provoquer des blessures ou des dommages.
3. Ne pas exposer le chargeur multi-port à la pluie ni à la neige.
4. L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur multi-port risque de provoquer un feu, une décharge électrique ou des blessures.
5. Pour réduire tout risque de dommage de la fiche et du cordon électrique, débrancher le cordon du chargeur multi-port en tirant sur la fi che.
6. Vérifier que le cordon est place de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.
7. Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique l'on doit utiliser un cordon de rallonge, s'assurer que :

a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur multi-port;
b. Le cordon de rallonge est correctement raccordé et en bon état électrique;
c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur multi-port spécifique ées dans le tableau ci-dessous.

TABLEAU 1
CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE DES CHARGEURS MULTI-PORT

Intensité nominale d'entrée CA (ampères)* Calibre du cordon
Egal ou supérieur à	mais non inférieur à	Longueur de cordon en pieds (mètres)
		25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14

• Si l'intensité nominale d'entrée du chargeur multi-port est donné en watts et non en ampères, calculer la capacité en ampères correspondante en divisar ampères par la capacité de tension, par exemple:

$$ \frac {1 , 2 5 0 \text {w a t t s}}{1 2 5 \text {v o l t s}} = 1 0 \text {a m p e r e s} $$

1. Ne pas utiliser le chargeur multi-port si son cordon ou sa fiche sont endommages - Le remplacer immédiatement.
2. Ne pas utiliser le chargeur multi-port s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.
3. Ne pas démonter le chargeur multi-port ni le produit qui recoit la batterie; si un ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
4. Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.
5. Ce chargeur multi-port pourra être fixé comme accessoire standard sur les outils metabo HPT alimentés sur batterie. Dans ce cas, vérifier le mode d'emploi de l'outil metabo HPT alimenté sur batterie avant d'utiliser le chargeur multi-port.

CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR MULTI-PORT

Pour pouvoir utiliser l'outil motorisé, il faudra recharger la batterie. Avant d'utiliser le chargeur multi-port modele UC18YTSL, bien dire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.

ATTENTION:

UTILISER EXCLUSIVEMENT DES BATTERIES metabo HPT DES SÉRIES BSL14, BSL18 ET MV. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PROVOQUER DES BLESSURES.

Pour éviter tout risque de blessure, observer les consignes suivantes:

AVERTISSEMENT: Une utilisation incorrecte de la batterie ou du chargeur multi-port risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, meme si elle est endommagée ou complètement usée. La batterie risque d'exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur multi-port. Il pourrait en résultat un choc électrique ou des dommages du chargeur multi-port.
5. NE JAMAIS effectuer la recharge à l'extérieur. Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS effectuer la recharge si la température est inférieure à 14^ (-10^) ou supérieure à 104^ (40^) .
7. NE JAMAIS raccorder deux chargeurs multi-port de batterie ensemble.
8. NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie ou du chargeur multiport.
9. NE JAMAIS utilise de transformateur-élevateur pour la recharge.
10. NE JAMAIS utilise d'alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ni le chargeur multi-port dans un lieu où la température peut atteindre ou dépasser 104^ (40^) .
12. NE JAMAIS exposer la batterie ou le chargeur multi-port à la pluie ou l'humidité.
13. TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur à une autre tension peut entrainer une surchauffe et endommager le chargeur.
14. TOUJOURS débrancher le cordon d'alimentation de la prise secteur lorsqu'on ne se sert pas du chargeur.

PRECAUTIONS LORS DE LA CONNEXION DU DISPOSITIF USB

Lorsqu'un problème inattendu survient, les données sur un dispositif USB connecté à ce produit risque d'être endommagées ou perdues. Toujours veiller à données contenues dans le dispositif USB avant de l'utiliser avec ce produit.

Gardez à l'esprit que notre société décline toute responsabilité relative pour toute donnée enregistrée sur un dispositif USB qui est corrompue ou perdue, ni pour tout dommage susceptible de se produit sur un périphérique raccordé.

MISE AU REBUT D'UNE BATTERIE USEE

AVERTISSEMENT:

Ne pas jeter la batterie usée aux ordures menagères. La batterie risque d'exploser si elle est incinérée. L'appareil que vous avez achété renferme une batterie rechargeable. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures menagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.

CONSERVER CES INSTRUCTIONS ET

LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET

PROPRIETAIRES DE CET OUTIL!

UTILISATION ET ENTRETIEN

REMARQUE:

Les informations containues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien du chargeur multi-port.

NE JAMAIS utiliser ni entreprises une révision du chargeur multi-port sans avoir d'abord lu et compris toutes les instructions de sécurité containues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent monrer des détails ou des accessoires différents de ceux du chargeur multi-port.

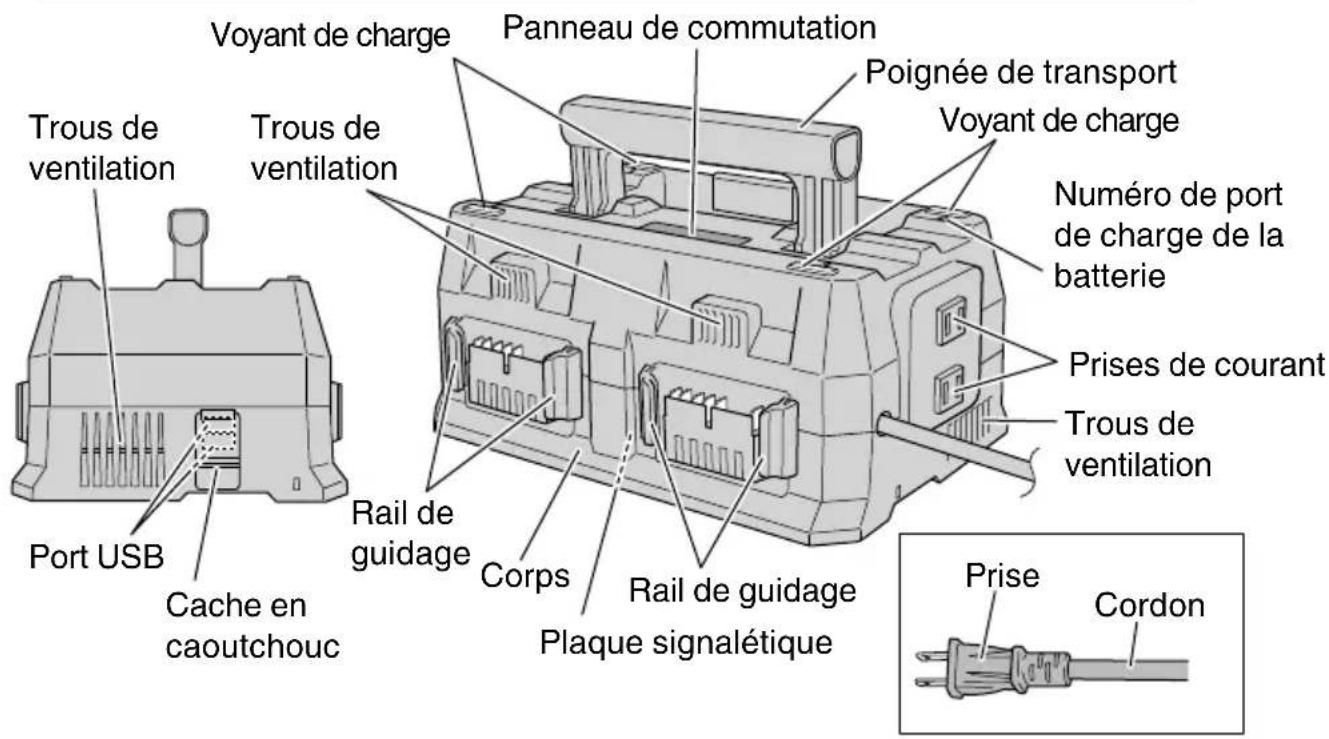

NOM DES PARTIES

Fig. 1

SPECIFICATIONS

Modèle UC18YTSL
Source d'alimentation d'entrée Monophasée: CA 120 V, 60 Hz
Chargeur	Batterie	Tension de charge .....................DC 14.4 V - 18 V Courant de charge BSL36B18 / BSL1860 / BSL1850 / BSL36A18 / BSL1840 / BSL1830 / BSL1460 / BSL1450 / BSL1440 / BSL1430 .....................DC 8.0 A BSL1830C / BSL1825 / BSL1820 / BSL1815 / BSL1815X / BSL1815S BSL1430C / BSL1425 / BSL1420 / BSL1415 / BSL1415X / BSL1415S .....................DC 6.0 A
	USB × 2	Tension de charge .....................DC 5 V Courant de charge .....................Total DC 2A
Poids 3.3 lbs (1.5 kg)

UTILISATIONS

Pour recharger les batteries metabo HPT du type des series BSL14, BSL18 et MV.

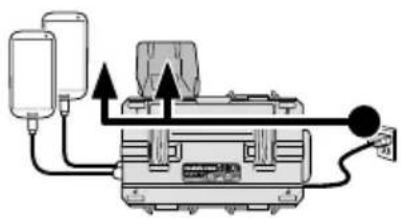

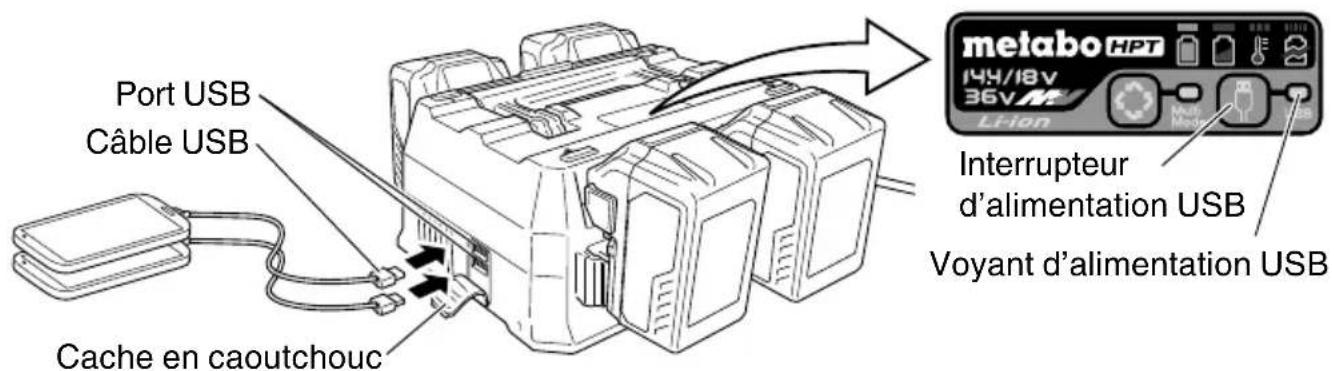

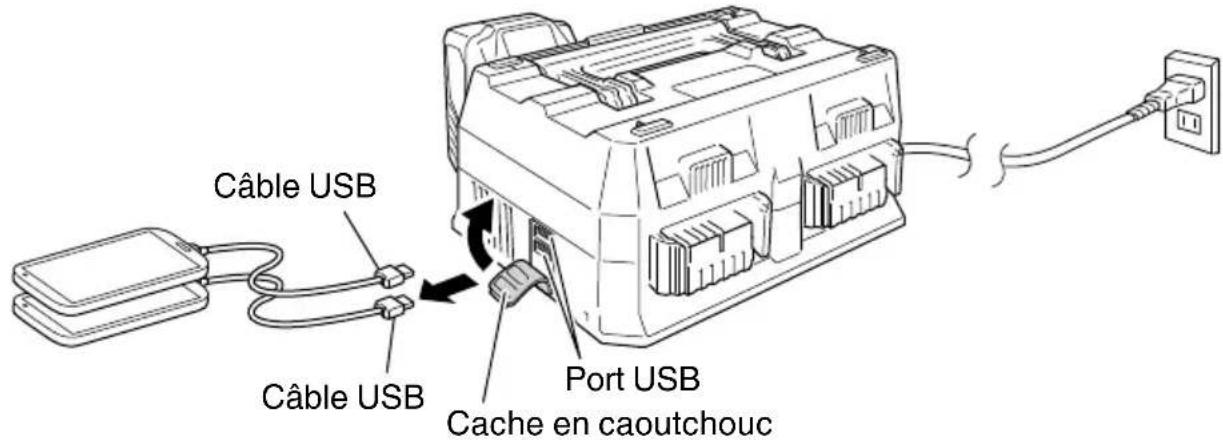

Pour recharger des disposits USB.

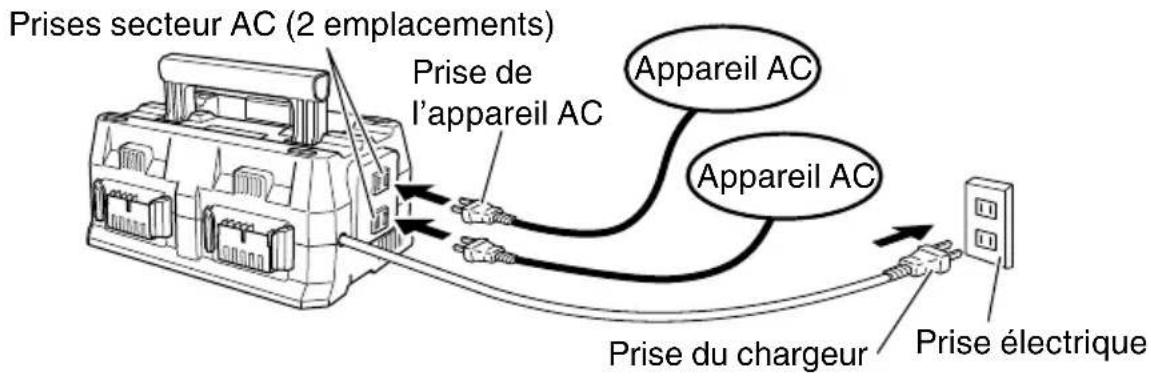

Pourutiliser comme prises secteur AC.

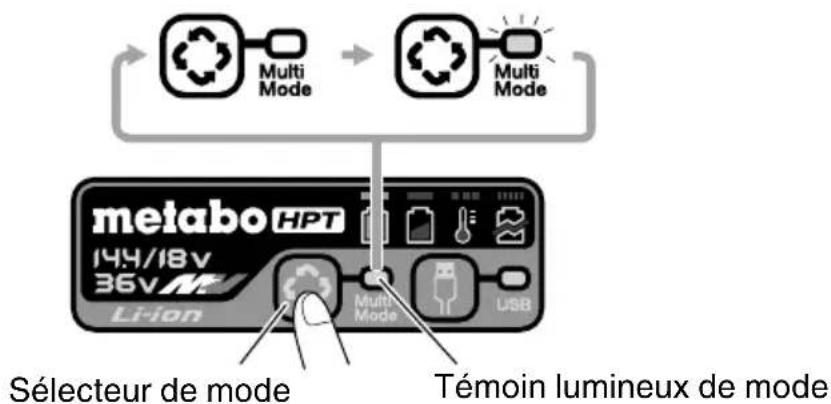

SELECTION DU MODE DE CHARGEMENT

Cet apparéil est capable de charger jusqu'à quatre batteries rechargeables avec un choix de deux modes.

Les batteries rechargeables peuvent etre recharges dans I'un des ports, a la fois en mode normal et en mode Multi.

Lorsque le commutateur de selection de mode est désactivé, les batteries sont chargées en mode normal. Lorsque le commutateur est activé, elles sont chargées en Multi-Mode. (Fig. 2)

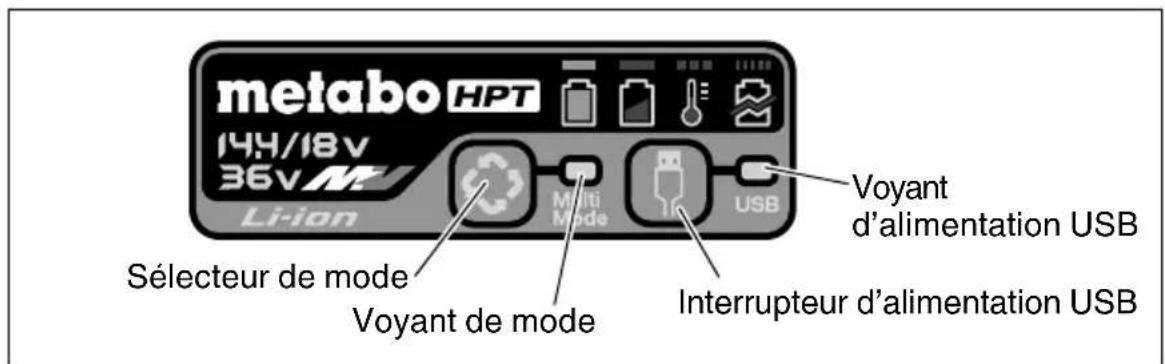

Fig. 2

Mode Normal Multi
Utilisation	Pour charger plusieurs batteries dans l'ordre.	Pour charger toutes les batteries en même temps.
Méthode de charge	Charge en série depuis les numérios de port 1 à 4.	Charge toutes les batteries uniformément.
Commutateur de sélection de mode	Éteint Allumé
Témoin de mode	Éteint	Allumé

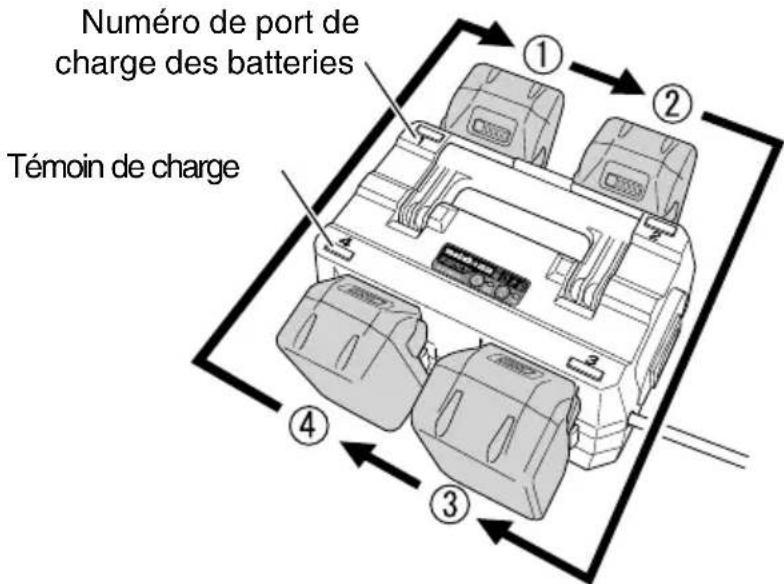

Mode normal (commutateur de selection de mode eteint)

Les batteries rechargeables sont chargées dans l'ordre des numérios de ports (1 2 3 4) (Fig. 3)

Fig. 3

Le témoin de charge devient vert lorsque la batterie rechargeable correspondante est complètement chargée et l'avertisseur émet un signal sonore pour averir l'utilisateur.

Le temps nécessaire pour charger complètement toutes les batteries sera le total de la durée de charge pour chaque batterie.

Dans l'exemple indiqué dans le Tableau 1, le temps nécessaire pour charger complètement la batterie dans le numéro de port 2 sera la durée totale nécessaire pour charger la batterie dans les nombres de port 1 et 2 (32 minutes + 52 minutes = 84 minutes).

Pointe

Les batteries rechargeables que vous souhaitez utiliser dans les plus brefs délais doivent être insérées dans l'ordre à partir du numéro de port 1.

Multi-Mode (commutateur de selection de mode allumé)

Toutes les batteries sont chargées en même temps. Le tímoin de charge devient vert lors, toutes les batteries rechargeables sont complètement chargées et l'avertisseur émet un signal sonore pour averrir l'utilisateur.

Dans l'exemple indiqué dans le Tableau 1, il faudra 152 minutes pour charger complètement les quatre batteries en même temps.

Tableau 1 Exemple de charge

N° de port Batterie rechargeable Temps de charge*
1 BSL 1850	32 minutes
2 BSL 36B18	52 minutes
3 BSL 1860	38 minutes
4 BSL 1430C	30 minutes
Temps de charge total 152 minutes

• Le temps de charge varie en fonction de la capacité résiduelle des batteries.

Points généraux applicables aux deux modes

La batterie en cours de chargement est signalée par le port dont les s'allume en rouge sans interruption.
- Les batteries qui sont chaudes juste après avoir eté utilisées ou froides en raison de basses températures prennt plus de temps à charger, c'est pourquoi elles sont ignorées etChargees après les autres batteries.
Si la charge de la batterie prend un long moment, appuyez deux fois sur le commutateur de selection.

Cela permet de réinitialiser le chargeur, de réévaluer les batteries chaudes immédiatement après leur utilisation ou froides en raison de basses températures, et de les ignorer avant de repreneindre la charge.

Mode normal

Si une batterie est insérée dans un port avec un nombre inférieur (c'est-à-dire de priorité supérieure) lors de la charge d'autres batteries, la charge de la batterie nouvellement insérée commence une fois que la batterie en cours de chargement est chargee au maximum.

Multi-Mode

Si les batteries rechargeables sont utilisées avant d'être complètement chargées, le niveau de charge peut varier d'une batterie à l'autre.
L'insertion d'une batterie épuisée dans un port vacant, alors que d'autres batteries sont en cours de charge augmente le temps nécessaire pour charger toutes les batteries.

MÉTHODE DE RECHARGE

REMARQUE: Avant de brancher le chargeur dans la prise, vérifier les points suivants:

La tension de la source d'alimentation est indiquée sur la plaque signalétique.
O Le cordon n'est pas endommagé.

AVERTISSEMENT: Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

1. Brancher le cordon d'alimentation du chargeur multi-port sur une prise secteur.
   Lors du raccordement de la fiche du chargeur à une prise, le témoin de charge clignotera en rouge (à intervalles d'une seconde).

AVERTISSEMENT: Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.

1. Sélectionner le mode de charge. Sélectionner le mode de charge en fonction des exigences. (Fig. 2) (reportez-vous à la section « SELECTION DU MODE DE CHARGEMENT » à la page 26).
2. Insérer la batterie dans le chargeur multiport.

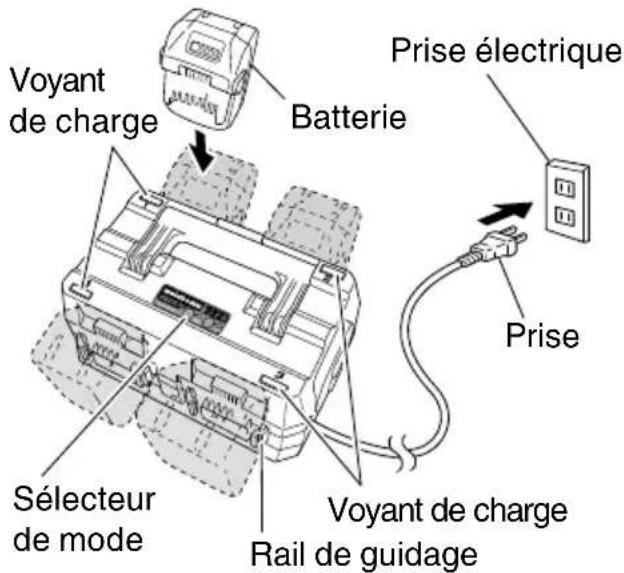

Insérer la batterie dans le chargeur multiport comme indiqué à la Fig. 4.

REMARQUE:

Les témoins de charge situés à côte de chacun des quatre ports indiquent l'état de charge de la batterie correspondante en cours de chargement.

Fig. 4

4. Recharge

Lors de l'insertion d'une batterie dans le chargeur, le témoin de charge s'allume en rouge.
Lorsque la batterie est complètement chargée, le témoin de charge s'allume en rouge. (Voir Tableau 2)

(1) Indication du témoin de charge

Les indications du témoin de charge sont expliquées dans le Tableau 2, en fonction de l'état du chargeur multi-port ou de la batterie.

Tableau 2

Indications du témoin de charge
Témoin de charge (ROUGE / VERT)	Avant la charge	Clignote (ROUGE)	S'allume pendant 0.5 seconde. Ne s'allume pas pendant 0.5 seconde. (Éteint pendant 0.5 seconde)	Branché à la source d'alimentation
	Pendant la charge	S'allume (ROUGE)	S'allume sans interruption
	Charge terminée	S'allume (VERT)	S'allume sans interruption (Signal sonore continu : environ 6 secondes)
	Veille de surchauff e	Clignote (ROUGE)	S'allume pendant 0.3 seconde. Ne s'allume pas pendant 0.3 seconde. (Éteint pendant 0.3 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commercera une fois que la batterie sera froide).
	Charge impossible	Scintille (ROUGE)	S'allume pendant 0.1 seconde. Ne s'allume pas pendant 0.1 seconde. (Éteint pendant 0.1 seconde) (Signal sonore intermittent : environ 2 secondes)	Anomalie de la batterie ou du chargeur

(2) Au sujet de la température de la batterie rechargeable
Les températures des batteries rechargeables sont indiquées dans le Tableau 3.
Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 3

Batteries rechargeables	Températures de recharge de la batterie
BSL1415, BSL1415X, BSL1415S, BSL1425, BSL1430C, BSL1815, BSL1815X, BSL1815S, BSL1820, BSL1825, BSL1830C, BSL1420, BSL1430, BSL1450, BSL36A18, BSL1460, BSL1830, BSL1440, BSL1840, BSL1850, BSL1860, BSL36B18	32°F – 122°F (0°C – 50°C)

(3)Durée de recharge

Le Tableau 4 montre le temps de recharge nécessaire en fonction du type de batterie.

Tableau 4 Temps de recharge (en minutes approx.) à 20^

Capacité de la batterie	BATTERIE Li-ion
	Tension de la batterie
	14.4 V 18 V
1.3 Ah BSL1	415S 15 min.	BSL1815S 15 min.
1.5 Ah	BSL1415	15 min.	BSL1815	15 min.
	BSL1415X		BSL1815X
2.0 Ah BSL1	420 20 min.	BSL1820 20 min.
2.5 Ah BSL1	425 25 min.	BSL1825 25 min.
3.0 Ah	BSL1430C	30 min.	BSL1830 30 min.
	BSL1430 20	min.	BSL1830 20 min.
4.0 Ah BSL1	440 26 min.	BSL1840	min.
5.0 Ah BSL1	450 32 min.		BSL1850	32 min.
			BSL36A18
6.0 Ah BSL1	460	38 min.	BSL1860
8.0 Ah	—	—	BSL36B18	52 min.

REMARQUE:

• Les temps de charge d'une batterie peuvent augmenter en fonction des conditions ambiantes et de l'etat de la batterie.

Les temps de charge d'une batterie s'appliquent à la charge d'une batterie individuelle.

Lors de la charge de plusieurs batteries, le temps total de charge est la somme des temps de charge individuels.

Le temps de charge augmente si la températe ambiente est inférieure à 0^

1. Debrancher le chargeur multi-port de la prise.

ATTENTION:

Ne pas débrancher la fiche de la prise en tirant sur le cordon.

Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tener la fiche proprement dite.

1. Retirer la batterie du chargeur multi-port.

Sortir la batterie du chargeur tout en la soutenant de la main.

REMARQUE:

Bien sortir la batterie du chargeur multi-port après usage, et la conserver.

En ce qui concerne le courant de décharge d'une batterie neue

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxieme utilisations. Ce phénomène est-temporaire et le temps de recharge normal sera rétabli quand les batteries auront été recharges 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de l'outil utilise faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
Eviter d'effectuer la recharge sous des températures élevées.

Une batterie est always chaude immediatement apres son utilisation. Si la batterie est rechargée immidiatement apres utilisation, les substances chimiques internes risquent de se detériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

ATTENTION:

Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a eté laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu'elle vient d'être utilisée, le témoin de charge du chargeur s'allume pendant 0,3 second s'éteint pendant 0,3 seconde (arrêt pendant 0,3 seconde).

La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

O Quand le témoin de charge clignote rapidement (à intervalle vérifier le chargeur etPTRer tout objet étranger qui serait tombé dans son connecteur. S'il n'y a rien d'amoral, il est alors probaible que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à/agree.

CHARGEMENT DU DISPOSITIF USB

AVERTISSEMENT

Avant l'utilisation, vérifie que le cable USB ne soit pas défectueux ni endommagé. L'utilisation d'un cable USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d'incendie.
Utilisez un cable USB de connexion de moins de 2 m.
Lorsque le produit n'est pas utilisé, couvrir le port USB avec le cache en caoutchouc.

L'accumulation de poussière, etc. dans le port USB peut provoquer des émission de fumée ou un départ d'incendie.

REMARQUE:

Le temps requis pour la charge sera plus longue lorsque l'on charge un périphérique USB et la batterie en même temps.
O Parfois, il peut y avoir une pause pendant la charge de l'USB.

Lorsqu'un péripérique USB n'est pas en cours de chargement, mettez le commutateur USB sur arrêt et retirez le péripérique USB du chargeur.

Le non-respect de cette consigne peut non seulement réduire la durée de vie de la batterie d'un périphérique USB, mais aussi peut engendrer des accidents inattendus.

Il peut ne pas etre possible de charger certains dispositifs USB, selon le type de dispositif.
Le courant de charge USB ne doit pas dépasser 2 A au total pour les deux ports de charge USB.

Cela pourrait provoquer un dysfonctionnement du chargeur.

(1) Sélectionnez une méthode de charge

Selon la méthode de charge sélectionnée, soit la batterie est insérée dans le chargeur, ou le cable d'alimentation est branché dans une prise électrique.

Chargement d'un périhérique USB à l'aide d'une batterie (Fig. 5-a)
Charger un dispositif USB à partir d'une prise électrique (Fig. 5-b)
O Charger un dispositif USB et une batterie à partir d'une prise électrique (Fig. 5-c)

a

b

C
Fig. 5

REMARQUE:

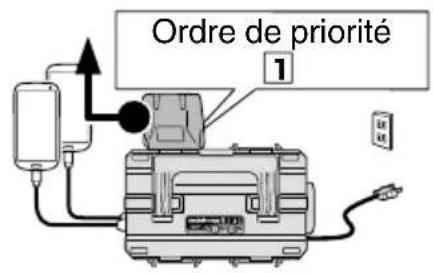

Lorsque vous chargez un dispositif USB à partir d'une batterie rechargeable, insérez-la dans le port de charge de la batterie no. 1. (Fig. 3)

(2) Mettez le commutateur d'alimentation USB sur marche (Fig. 6)

Lorsque vous mettez le commutateur d'alimentation USB sur marche, le témoin d'alimentation USB s'allumera.

Fig. 6

(3) Connectez le cable USB. (Fig. 6)

Tirez sur le cache en caoutchouc et branche fermement un cable USB disponible dans le commerce (compatible avec le dispositif à recharger) dans le port USB.

Lorsque le cable d'alimentation n'est pas branché dans une prise électrique, et que la batterie se décharge, l'énergie de sortie s'arrête et le témoin d'alimentation USB s'eteindra.
Lorsque le témoin d'alimentation USB s'éteint, changez la batterie ou branchez le cable d'alimentation dans une prise électrique.
(4) Lorsque la charge est terminée (Fig. 7)
O Le témoin d'alimentation USB ne s'eteindra pas lorsque le périphérique USB a été complètement charge.
Pour vérifier l'etat de la charge, vérifiez le périphérique USB.
Mettez le commutateur d'alimentation USB sur arrêt et débranchez le cable d'alimentation de la prise électrique. (Fig. 7)
Retirez la batterie du chargeur et placez le cache en caoutchouc sur le port USB.

Fig. 7

AVANT L'UTILISATION

Vérifier l'aire de travail pour s'assurer qu'il n'y a ni débris ni désordre.

Evacuer toutes les personnes non nécessaires au travail. S'assurer que l'éclairage et la ventilation sont satisfaisants.

UTILISATION EN TANT QU'ALIMENTATION AC

AVERTISSEMENT

Les fiches avec mise à la terre ne peuvent pas etre utilisées avec le chargeur.
O Notez que les apparèils nécessitant une mise à la terre représentent un risque d'électrocution.
Verifiez l'appareil individuel avant l'utilisation.

L'appareil est fourni avec des prises secteur adaptées pour l'alimentation électrique des apparèils AC. (Deux emplacements : la capacité de courant total est de 10 A.)

Les apparèils AC peuvent être utilisés en les branchant dans la prise AC du chargeur lorsque la prise électrique du chargeur est branchée dans une prise de courant.

Fig. 8

REMARQUE:

Les appareils AC branchés sur le chargeur ne doivent pas dépasser un total de 10 A.

Cette opération pourrait provoquer un dysfonctionnement du chargeur.

Lisez attentivement le mode d'emploi de l'appareil à utiliser et vérifie le courant nominal avant l'utilisation.

Veiller à ce que la prise du chargeur soit branchée dans une prise de courant pendant l'utilisation d'un apparéil AC.

a

b
Fig. 9

(1) Sélectionner le paramétrage d'utilisation

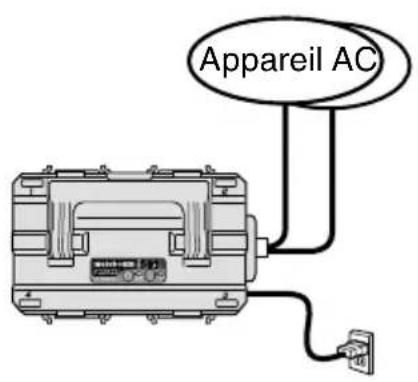

Utilisation d'un appareil AC avec du courant fourni par une prise électrique. (Fig. 9-a)

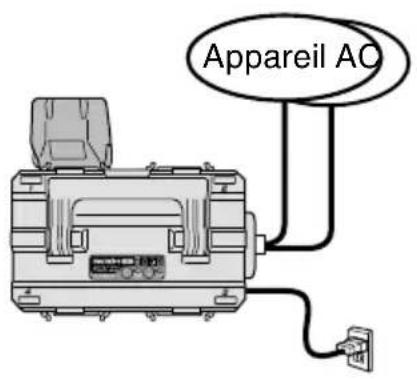

Utilisation d'un apparéil AC et chargement de batterie avec un courant fourni par une prise électrique. (Fig. 9-b)

ENTRETIEN ET INSPECTION

ATTENTION: Sortir la batterie avant toute opération d'inspection ou d'entretien.

1. Verifi er les vis

Des vis mal serrées sont dangereuses. Les inspector régulierèment et vérifier qu'elles sont serrées à fond.

ATTENTION: Il serait extrémement dangereux d'utiliser ce chargeur multi-port avec des vis mal serrées.

1. Vérifi er s'il y a de la poussière

Enlever la poussière avec un chiffon doux ou un chiffon humecté d'eau savonneuse.

Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

ATTENTION: Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

TRANSPORT APRES UTILISATION

AVERTISSEMENT: Débrancher toutes les batteries du chargeur avant le transport.

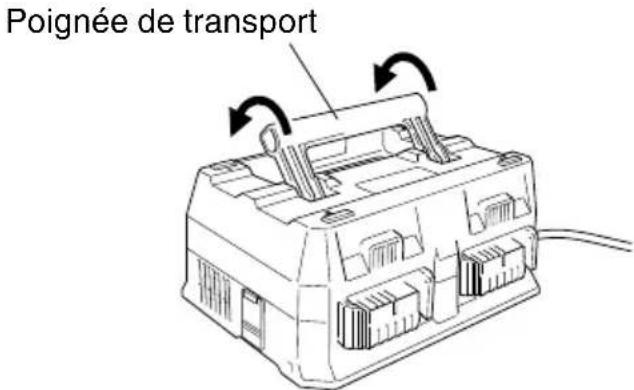

Une poignée de transport est fournie pour faciliter le transport après utilisation.

Fig. 10

La poignée peut être rangée dans l'unité principale pour un gain de place lorsqu'elle n'est pas utilisé.

Fig. 11

RANGEMENT

Ranger dans un lieu dont la température est inférieure à 104^ (40^) , et hors de portée des enfants.

SERVICE APRES-VENTE ET RÉPARATIONS

Tous les outils motorisés de qualité auront eventuèlement besoin d'une réparation ou du remplacement d'une piece à cause de l'usure normale de l'outil. Pour assurer que seules des pieces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectuels uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE.

REMARQUE:

Les specifications sont sujettes à modification sans aucune obligation de la part de metabo HPT.

GUIDE DE DÉPANNAGE

AVERTISSEMENT

Toute réparation électrique ou mécanique doit être effectuee par un technicien qualifié. Contacter un centre de service autorisé de metabo HPT.

Problème Origine possible
Le témoin de charge clignote rapidement en rouge et le chargement de la batterie ne démarre pas.	La batterie n'est pas insérée à fond. Insérer	fermement la batterie.
	Un corps étranger se trouve sur la borne de la batterie ou là où la batterie est fi xée.	Retirer le corps étranger.
Le témoin de charge clignote en rouge et la charge de la batterie ne débute pas.	La batterie n'est pas insérée à fond. Insérer	fermement la batterie.
	La batterie a surchauffé.	Si la batterie est laissée en place et si la tempête diminue, la charge débuta automatiquement, mais ceci peut réduire la durée de vie de la batterie. Il est recommendé de laisser refroidir la batterie dans un endroit bien aéré éloigné des rayons directs du soleil avant de la charger.
Le temps de fonctionnement de la batterie est court alors même que la batterie est complètement chargée.	La durée de vie de la batterie est terminée.	Remplacer la batterie par une neue.
La charge de la batterie prend du temps.	La tempêteure de la batterie, du chargeur ou de l'environnement alentour est très BASSE.	Charger la batterie à l'intérieur ou dans un autre environnement plus chaud.
	Les bouches d'aération du chargeur sont bloquées provoquant la surchauffe e de ses éléments internes.	Éviter de bloquer les bouches d'aération.
	Le ventilateur de refroidissement ne fonctionne pas.	Communiquer avec un centre de service metabo HPT autorisé pour solliciter une réparation.
Le témoin d'alimentation USB s'est étéint et le péripérique USB a cessé la charge.	La capacité de la batterie est devenue faible.	Remplacer la batterie par une batterie ayant assez de capacité restante.
		Brancher la fi che du cordon d'alimentation du chargeur dans une prise electrique.
Le témoin d'alimentation USB ne s'éteint pas alors même que le péripérique USB a fi ni la charge.	Le témoin d'alimentation USB s'allume en vert pour indiquer que la charge USB est possible.	Il ne s'agit pas d'un dysfonctionnement.
Problème Origine possible Solution possible
Le statut de charge du pérophérique USB ou la fi n de la charge est incertain(e).	Le témoin d'alimentation USB ne s'était pas alors même que la charge est terminée.	Inspector le pérophérique USB en charge pour confi rmer son statut de charge.
La charge du pérophérique USB s'interrrompt à mi-chemin.	Le chargeur a été branché dans une prise électrique alors même que le pérophérique USB était chargé au moyen de la batterie comme source d'alimentation.	Il ne s'agit pas d'un dysfonctionnement. Le chargeur interrupt la charge USB pendant environ 5 secondes lorsqu'il fait la diff érence entre les sources d'alimentation.
	Une batterie a été insérée dans le chargeur alors même que le pérophérique USB était chargé au moyen d'une prise secteur comme source d'alimentation.
La charge du pérophérique USB s'interrrompt à mi-chemin lorsque la batterie et le pérophérique USB sont charges simultanément.	La batterie est complètement chargée. Il ne s'agit pas d'un dysfonctionnement. Le chargeur interrupt la charge USB pendant environ 5 secondes alors qu'il vérifi e si la charge de la batterie est terminée.
La charge du pérophérique USB ne débute pas lorsque la batterie et le pérophérique USB sont charges simultanément.	La capacité restante de la batterie est très BASSE.	Il ne s'agit pas d'un dysfonctionnement. Lorsque la capacité de la batterie atteint un certain niveau, la charge USB débute automatiquement.
Les appareils AC ne peuvent pas été utilisés même lorsqu'ils sont branchés dans les prises secteur du chargeur.	Le fusible du chargeur s'est déclenché en raison d'une charge excessive de l'appareil AC.	Communicer avec un centre de service metabo HPT autorisé pour solliciter une réparation.
		Les appareils AC ne doivent pas dépasser un total de 10 A.
Les appareils ne chargeant pas même lorsqu'ils sont connectés aux ports USB.	Le fusible du chargeur s'est déclenché en raison d'une charge excessive du dispositif USB.	Communicer avec un centre de service metabo HPT autorisé pour solliciter une réparation.
		Les dispositifs USB ne doivent pas dépasser un total de 2 A.
