MODE D'EMPLOI SRGROUND25 Tripp Lite

Espanol 6 • Français 11

WARRANTY REGISTRATION

Manuel de l'utilisateur

Barre de mise à la terre du bus en cuivre

Modèles : SRGROUND, SRGROUND25

English 1 • Espanol 6

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Introduction

Les barres de mise à la terre SRGROUND et SRGROUND25 sont constituées d'une mince bande de cuivre qui se fixe aux boitiers pour bati standard EIA-310-D ou aux batis à cadre ouvert pour fournir un contact de mise à la terre pratique à l'équipment pour montage en bati standard. Le SRGROUND entre dans les batis ou les boitiers 42U ou 48U. Le SRGROUND25 entre dans les batis ou les boitiers 24U ou 25U standard.

5

Listedespieces

SRGROUNDSRGRO

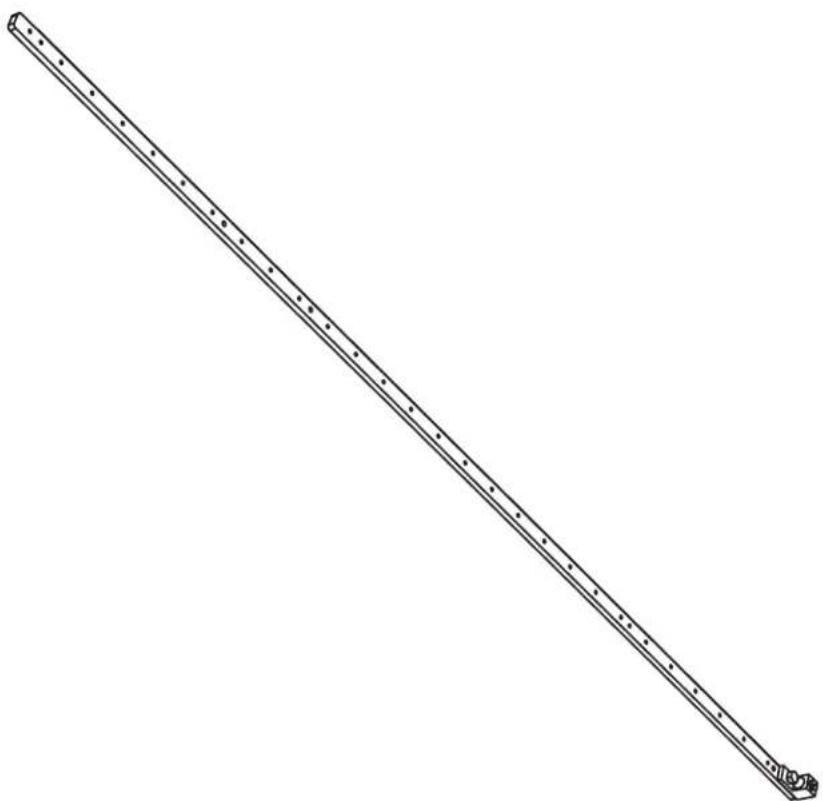

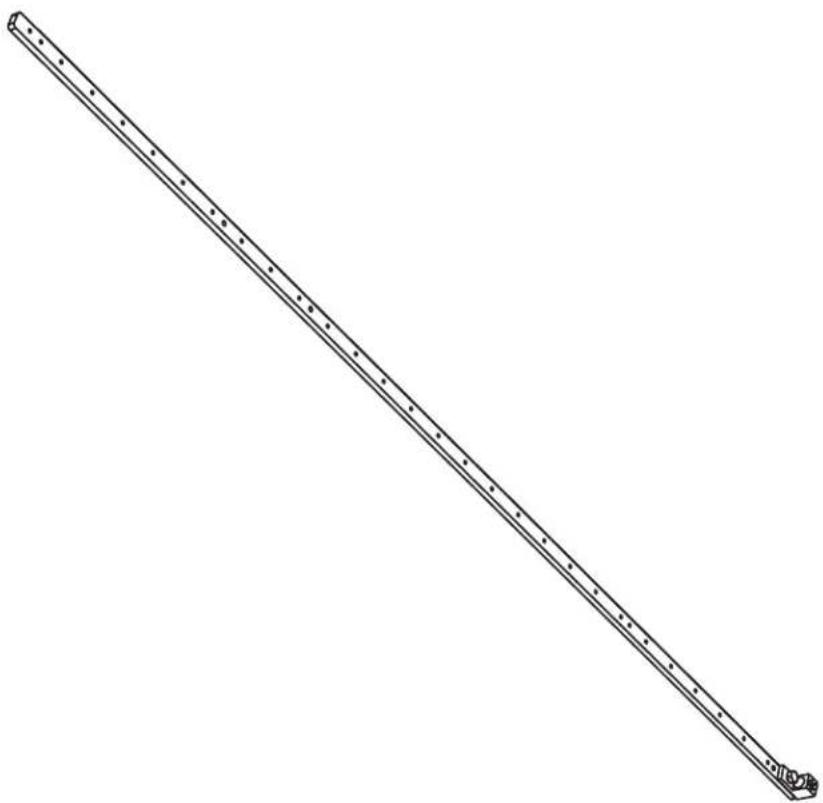

Barre de mise à la terre de 2,1 m (7 pi) (avec patte de mise à la terre en place)

Boutons de montage (x3)

Sangles de mise à la terre (x21)

Vis autotaraudeuses M4 (x3)

Vis M4 (x21)

Rondelles (x21)

Barre de mise à la terre de 1,1 m (45 po) (avec patte de mise à la terre en place)

Boutons de montage (x2)

Rubans de mise à la terre (x13)

Vis autotaraudeuses M4 (x2)

Vis M4 (x13)

Rondelles (x13)

Écrous à cage (x2)

Vis M6x12 (x2)

Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent etre suivis lors de l'installation et du fonctionnement de ce produit. Le non-respect de ces consignes peut annuler la garantie.

• Les procedures décrites dans ce manuel visent les types commun de batis et d'enceintes pour bati; elles peuvent ne pas convenir à toutes les applications de montage.
  L'utilisateur doit déterminer l'aptitude de la quincaillerie et des procédures avant le montage.
• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou afferter de façon majeure sa sécurité ou son efficacité.

Installation

Boitiers pour bâti

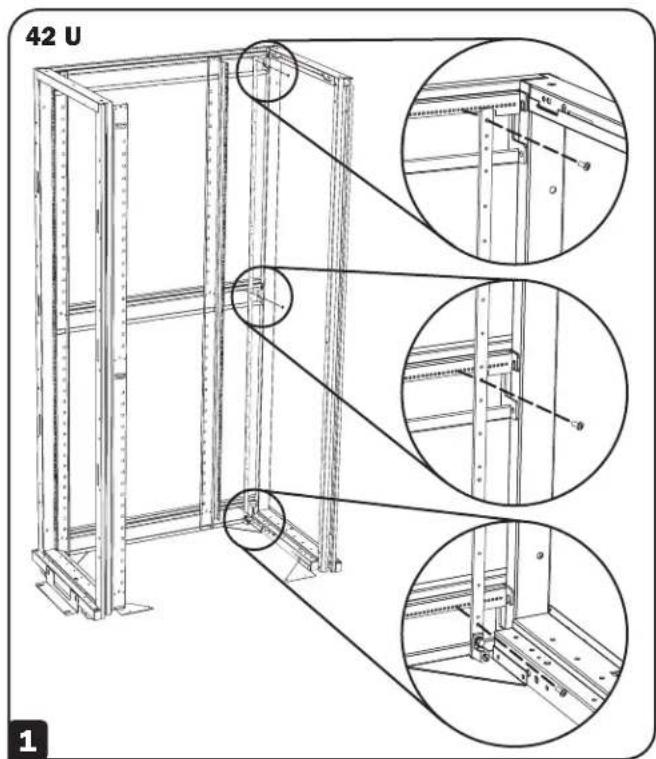

Pour un boitier 42U, comme le SR42UB de Tripp Lite, fixer le SRGROUND aux 3 montants horizontally indexés au-dessus, au milieu et dans le bas du boitant. Les vis autotaraudeuses M4 inclues passeront dans les trois troughs de passage (non filétés) sur la barre, puis dans les montants du boitant pour bati.

Pour un boitier 48U, comme le SR48UB de Tripp Lite, fixer le SRGROUND aux montants du dessus et du milieu uniquement, car la barre ne se rendra pas jusqu'en bas au niveau du montant du bas.

Pour un boîtier 25U, comme le SR25UB de Tripp Lite, fixer le SRGROUND25 aux 3 montants horizontally indexés sur le dessus et dans le bas du boîtier en utilisant le trou du haut et le second trou à partir du bas. Les vis autotaraudeuses M4 incluses passeront dans les deux trous de passage (non filetés) sur la barre, puis dans les montants du boîtier pour bâti.

Pour un boîtier 24U, comme le SR24UB de Tripp Lite, fixer le SRGROUND25 aux écrous à cage sur les rails horizontally supérieur et inférieur du boîtier en utilisant les trous supérieur et inférieur du SRGROUND25.

Remarque : Les instructions ci-dessus sont spécifiques au montage dans les boitiers SmartRack™ SR42UB, SR48UB, SR24UB ou SR25UB de Tripp Lite. Le montage dans un boitier d'une autre marque est possible, mais variea en fonction de l'application. Plusieurs trouss sont foumils le long de la barre de mise à la terre pour permettre une installation fonctionnelle dans une configuration en bati peu importe la marque.

Remarque: Le placement peut varier et dépend de la configuration en bati particulière. Il est recommandé de mesurer la distance entre la barre et l'équipement pour tener compte de la longueur des rubans de mise à la terre. ÀpRES avoir déterminé la longueur nécessaire, fixer la barre dans les trous appropriés sur les montants horizontaux.

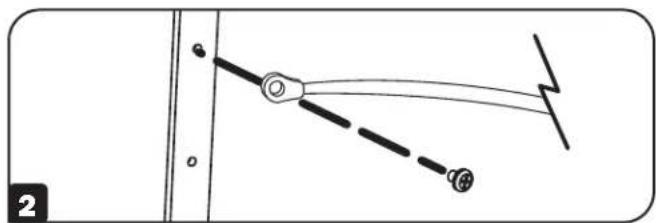

Fixer une extrémité du ruban de mise à la terre à la barre en utilisant les vis M4 et les rondelles incluses.

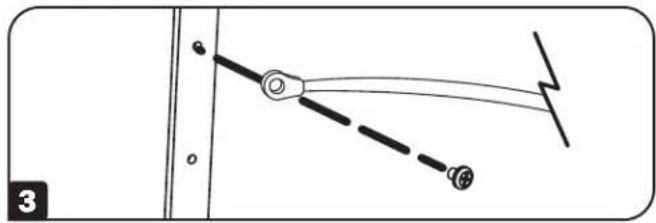

3 Fixer l'autre extrémité du ruban de mise à la terre à la mise à la terre sur l'équipement prévu.

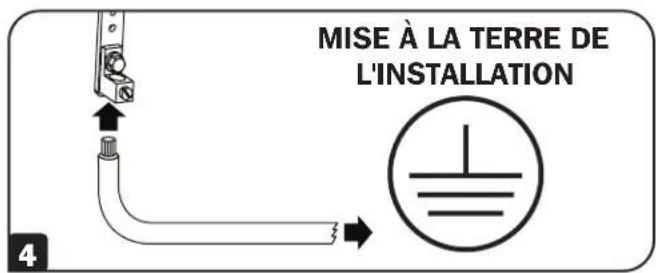

4 Finalement, fixer la mise à la terre du système de l'installation à la patte de mise à la terre dans le bas de la barre. La patte peut accueillir des fils 2/0-14AWG.

Installation

Bâtis à cadre ouvert à 2 et 4 montants

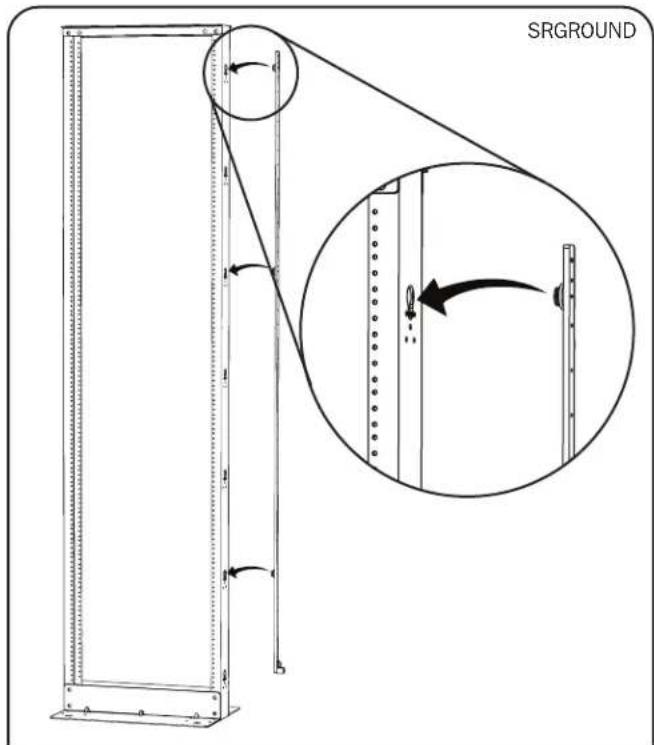

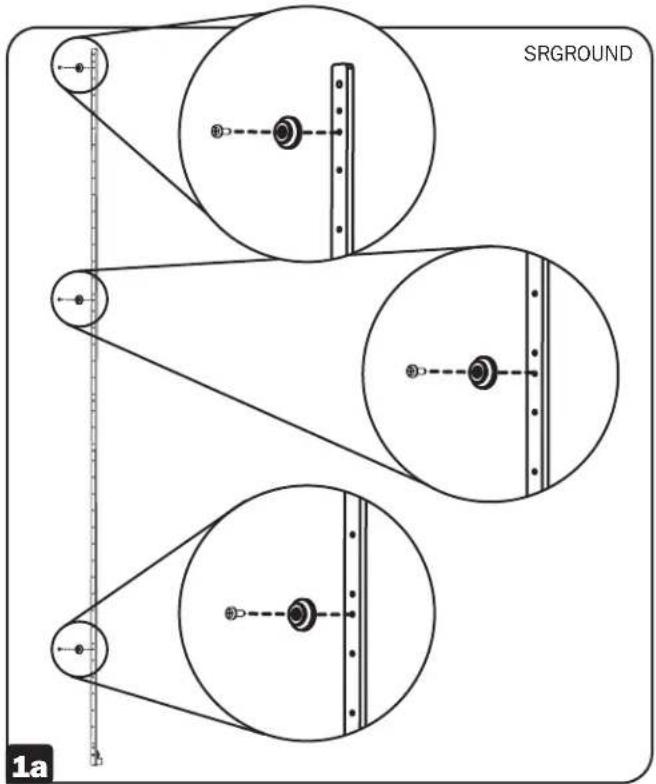

SRGROUND - fixer les 3 boutons de montage à la barde dans les trous suivants :

Bouton 1 : trois doivent partir du HAUT de la barre

Bouton 2 : onze troughs à partir du HAUT de la barre

Bouton 3: cinq très partir du BAS de la barre

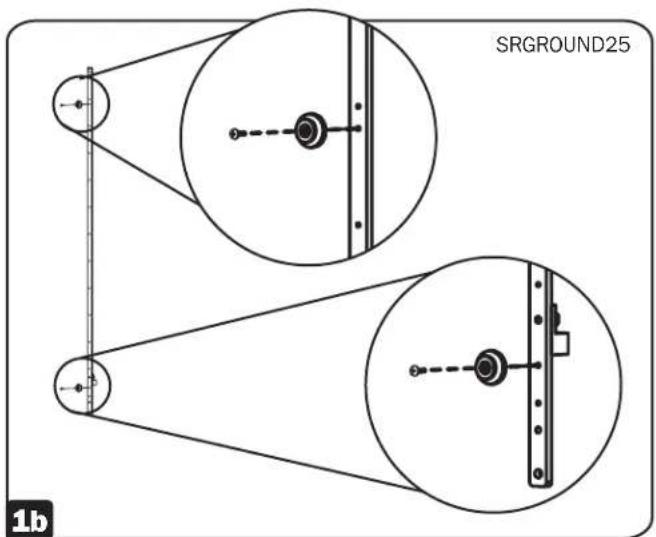

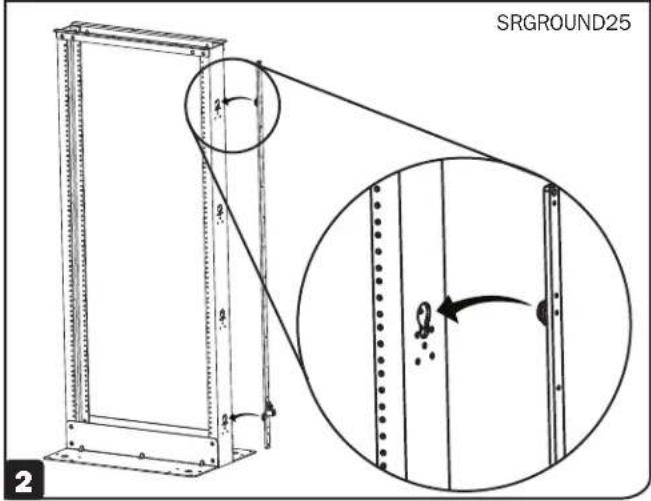

16 SRGROUND25 - fixer les 2 boutons de montage à la barre dans les trous suivants :

Bouton 1: quatre très partir du HAUT de la barre

Bouton 2: quatre très partir du BAS de la barre

Fixer la barre au cadre extérieur du bâti en insérant simplement les boutons de montage dans les trous pour bouton de montage, puis en les enclenchant en place.

Installation

3 Fixer une extrémité du ruban de mise à la terre à la barre en utilisant les vis M4 et les rondelles inclues. Ensuite, fixer l'autre extrémité du ruban de mise à la terre à la mise à la terre sur l'équipement prévu.

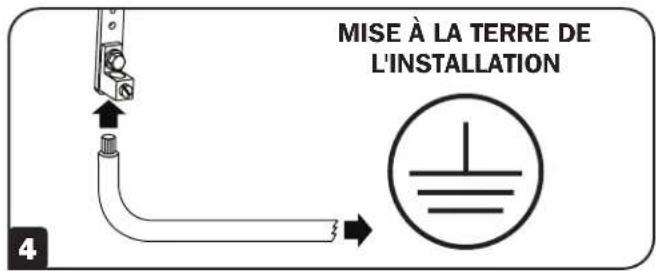

4 Finallyment, fixer la mise à la terre du système de l'installation à la patte de mise à la terre dans le bas de la barre. La patte peut accueillir des fils 2/0-14AWG.

Remarque : Les instructions ci dessus sont spécifiques au montage dans des batis à cadre ouvert Tripp Lite. Le montage dans un bati d'une autre marque est possible, mais varier en fonction de l'application. Plusieurs trouss sont fournis le long de la barre de mise à la terre pour permettre une installation fonctionnelle dans une configuration en bati peu imports la marque.
