MANUAL DE USUARIO SRGROUND25 Tripp Lite
Manual del Propietario
Barra de Bus de Cobre para Conexión a Tierra
Modelos: SRGROUND, SRGROUND25

English 1 • François 11


1111 W. 35th Street, Chicago, IL 60609 EE UU · tripplite.com/support
Copyright © 2020 Tripp Lite. Todos los derechos reservados.
Introduccion
La Barra de Conexión a Tierra SRGROUND y SRGROUND25 está compuesta por una barra delgada de cobre que se acoplá a gabinetes o Racks de marco abierto estandar EIA-310-D para proportionscar un conveniente contacto a tierra para equipo estandar para instalacion en rack. El SRGROUND se adapta a racks o gabinetes de 42U or 48U. El SRGROUND25 se adapta a racks o gabinetes estandar de 24U or 25U.
Lista de Partes
SRGROUNDSRGROU

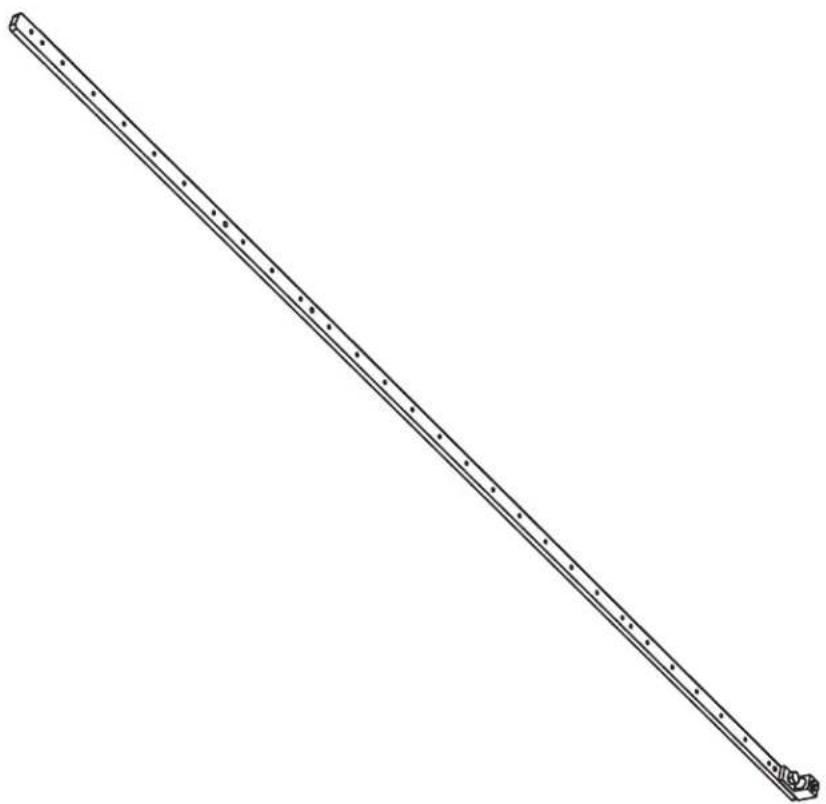

Barra de Conexión a Tierra de 2.1 m [7 pies] (con poste de conexión a tierra acoplado)

Botones de Instalacion (x3)

Cuntas de Conexión a Tierra (x21)

Tornillos Autorroscantes M4 (x3)

Tornillos M4 (x21)

Arandelas (x21)

Barra de Conexión a Tierra de 1.1 m [45"] (con poste de conexión a tierra acoplado)

Botones de Instalación (x2)

Cintas de Conexión a Tierra (x13)

Tomillos Autoroscantes M4 (x2)

Tornillos M4 (x13)

Arandelas (x13)

Tuercas de Fijacion (x2)

Tornillos M6x12 (x2)
Instrucciones de Seguridad Importantes
CONSERVE ESTAS INSTRUCCIONES
Este manual contiene instrucciones y advertencias que deben observarse durante la instalacion y operation de este producto. El incumplimientouede invalidarla garantia.
Las instrucciones en este manual son para tips comunes de racks y gabinetes y es possible que no sean adecuadas para todas las aplicaciones de instalacion. Debe determinar la idoneidad de los accesos y los procedimientos antes de instalar.
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donre razonablemente se pueda esperar que la falla de este equipo provoque la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.
Instalación
Gabinetes

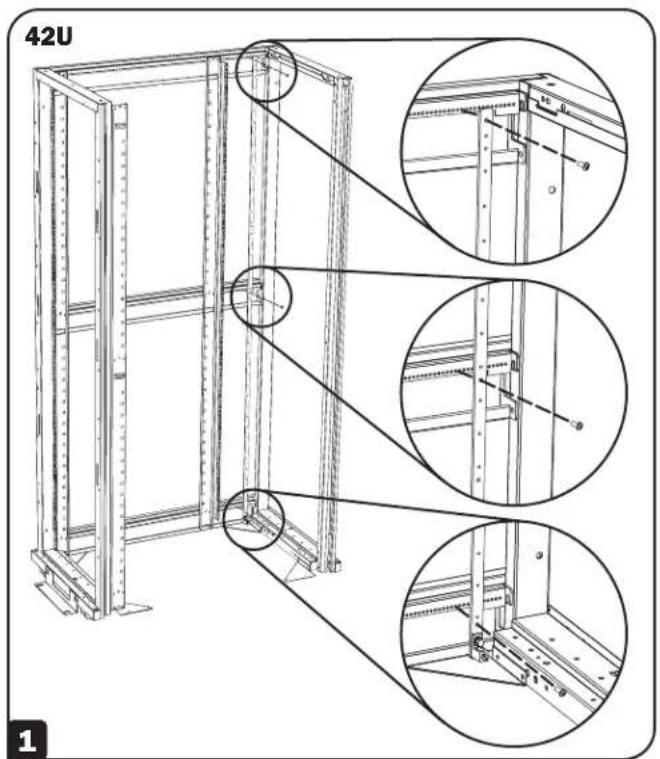

1 Para un gabinete de 42U, como el SR42UB de Tripp Lite, fije el SRGROUND a las 3 vivas horizontales indexadas en la parte superior, media e inferior del gabinete. Los tornillos autoroscantes M4 incluidos pasadoán por los tres orificios de paso (no roscados) en la barra y después dentro de las vias del gabinete.
Para un gabinete de 48U, como el SR48UB de Tripp Lite, fije el SRGROUND solamente a las vidas horizontales superior y media, ya que la barra no llegara hasta la viga inferior.
Para un gabinete de 25U, como el SR25UB de Tripp Lite, fije el SRGROUND25 a las 2 vivas horizontales indexadas en la parte superior e inferior del gabinete, usinga la parte superior y la segunda desde los orificios inferiores.Los tornillos autoroscantes M4 incluidos pagaran por los dos orificios de paso (no roscados) en la barra ysoon despues Dentro de las vinas del gabinete.
Para un gabinete de 24U, como el SR24UB de Tripp Lite, fije el SRGROUND25 a las tuercas de fijacion instaladas en los rielesizontales superior e inferior del gabinete usingo los orificios superior e inferior del SRGROUND25.
Note: Las instruetiones anteriores son especillas para instalacion en gabinetes Smarttrack SR42UB, SR48UB, SR24UB or SR25UB de Tripp Lite. La instalacion en otheras marcas de gabinetes es possible, pero varia dependiendo de la aplicacion. Se proportionsan various orificos a lo longo de la barra de conexiona a tierra que permitiran una instalacion operable en un configuracion de rack deequaliermarca.
Note: La colocacion variar y dependera de la configuracion de su rack en particular. Se recomienda medir la distancia entre la barra y su equipo para acomodar la longitud de las cintas de conexión a tierra. Una vez determinada la longitud que necesita, fije la barra en los orificios apropiados en las vivas horizontales.
2 Coloque un extre mo de la cinta de conexion a tierra en la barra.
usando los tomillos M4 y arandelas incluidos.
Fije el除外 de la cinta de connexion a tierra a la provisional de connexion a tierra en el equipo previsto.

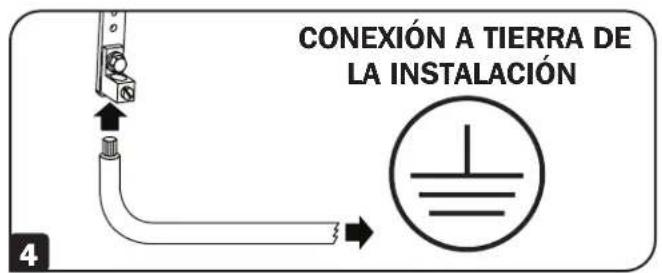

Porultimate,conectela conexionataierra del systemade su instalaciona la terminal de conexionataierra enla parte inferior de la barra.Lazapataepeacmodar cables2/0-14AWG.



Instalación
Racks de Bastidor Abierto de 2 Postes y 4 Postes

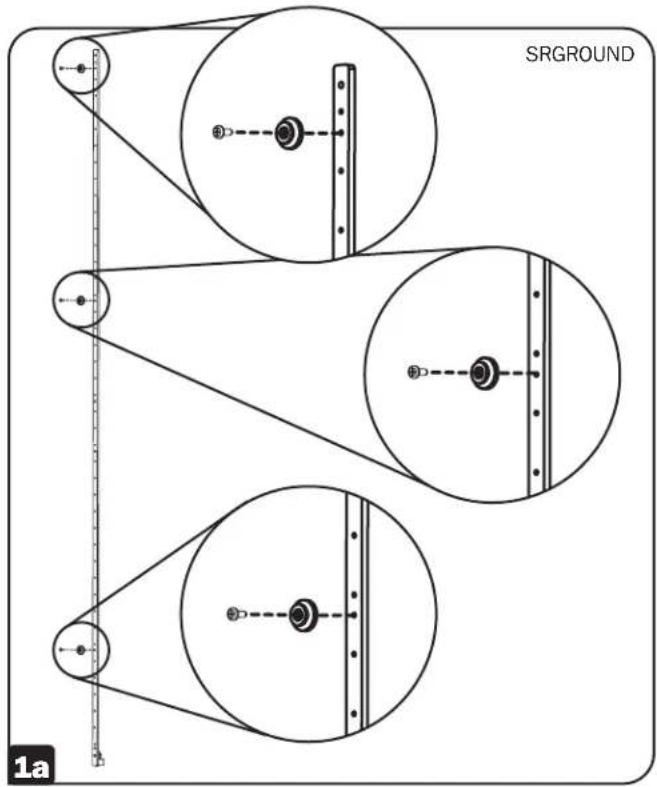

1a SRGROUND - Fije los 3 botones de instalacion a la barra en los siguientes orificios:
Botón 1: Tres orificios desdela PARTE SUPERIOR de la barra
Botón 2: Once orificios desdela PARTE SUPERIOR de la barra
Botón 3: Cinco orificios desdela PARTE INFERIOR de la barra

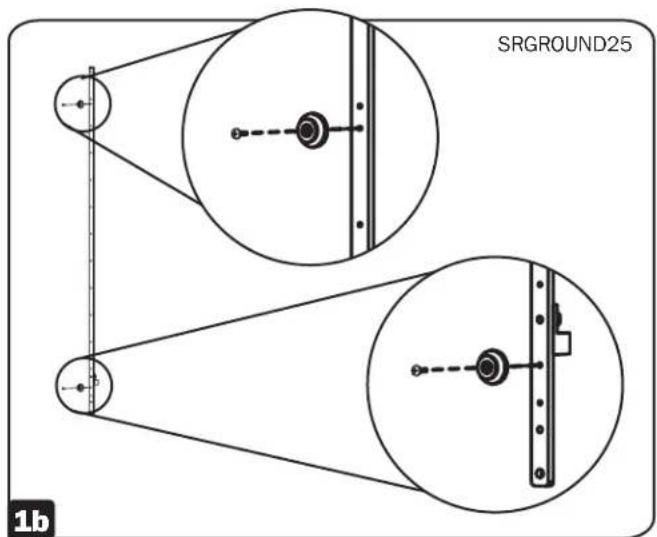

16 SRGROUND25 - Fije los 2 botones de instalación a la barra en los siguientes orificios:
Boton 1: Cuatro orificios desde la PARTE SUPERIOR de la barra Boton 2: Cuatro orificios desde la PARTE INFERIOR de la barra

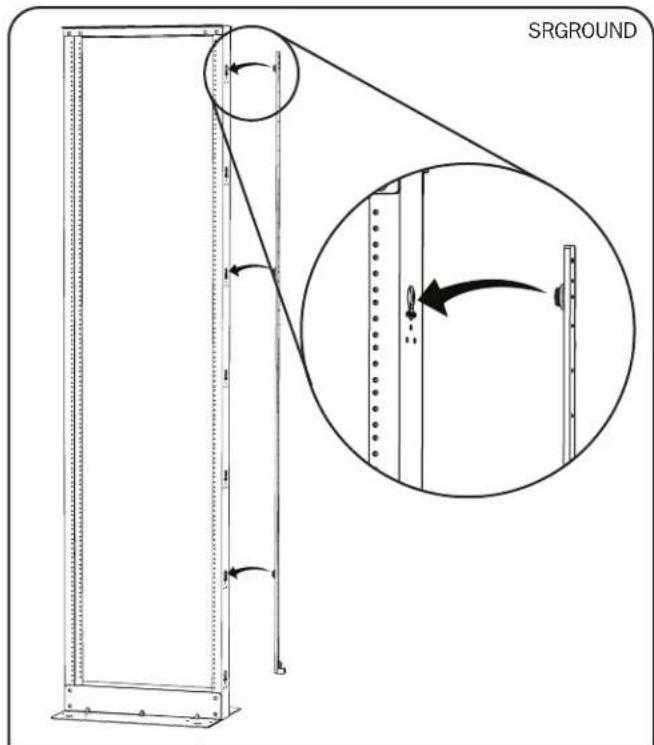

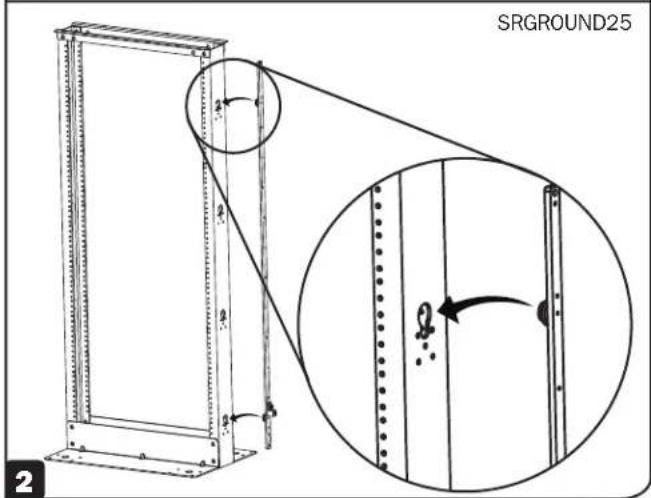

Fije la barra al bastidor externo del rack insertando simplemente los botones de instalacion en los orificios para boton de instalacion y encajandolos a presion en su situ.


Instalación

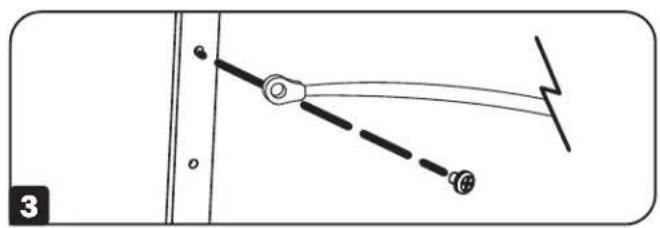

3 Coloque un extremo de la cinta de connexion a tierra en la barra usingo los tornillos M4 y arandelas incluidos. A continuacion, fije el除外 extremo de la cinta de connexion a tierra a la provision de connexion a tierra en el equipo previsto.

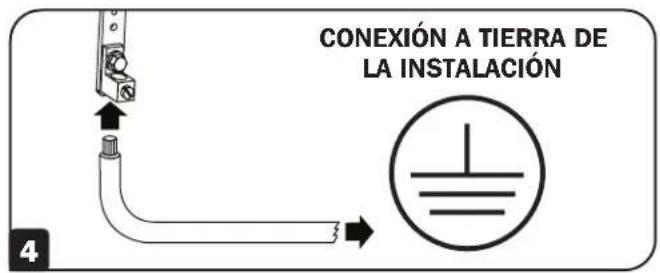

Porultimate,conecte la conexion a tierra del systema de su instalacion a la terminal de conexion a tierra en la parte inferior de la barra. La zapata peute acomodar cables 2/0-14 AWG.

Note: Las instrucciones anteriores son espécicas para instalación en racks debastador abierto de Tripp Lite. La instalación en otheras marcas de racks es possible, pero variará dependiendo de la aplicación. Se proportionsión varios orificios a lo长大o de la barra de connexion a tierra que permitirán una instalación operable en un configuración de rack de cualesquer marca.
