Marque	AOC
Modèle	919SW
Type de produit	Moniteur LCD
Taille de l'écran	19,05 pouces (diagonale)
Technologie de panneau	TFT LCD
Résolution native	1440 x 900 (WXGA)
Fréquence de rafraîchissement	Jusqu'à 75 Hz
Pas de pixel	0,285 x 0,285 mm
Zone d'affichage active	410,4 x 256,5 mm
Angle d'inclinaison	0° ~ 20°
Entrées vidéo	VGA (D-Sub)
Alimentation	100-240 V CA
Consommation	Conforme Energy Star, < 1 W en veille (DPMS)
Normes	UL, CE, FCC-B, Energy Star, ISO 13406-2
Température de fonctionnement	0°C ~ +40°C
Température de stockage	-20°C ~ +60°C
Fonctions OSD	Contraste, Luminosité, Réglage couleur, Réglage image, Configuration, Rappel mémoire
Verrouillages	Verrouillage OSD et verrouillage alimentation
Nettoyage	Chiffon sec et propre, nettoyant non-ammoniacé
Sécurité	Ne pas ouvrir le panneau arrière, déconnecter avant nettoyage
Accessoires inclus	Cordon d'alimentation, câble D-Sub, guide utilisateur, guide de mise en route rapide
Montage mural	Compatible VESA 100 mm (vis non incluses)

FOIRE AUX QUESTIONS - 919SW AOC

Comment régler la luminosité et le contraste ?

Hors du menu OSD, appuyez sur les touches ▲ ou ▼ pour activer directement le réglage du Contraste/Luminosité. Utilisez ▲ pour augmenter et ▼ pour diminuer la valeur. Vous pouvez également accéder à ces réglages via le menu principal.

Comment réinitialiser les paramètres d'usine ?

Dans le menu principal, sélectionnez Rappel Mémoire et confirmez avec le bouton 2. Cela rétablira tous les réglages vidéo aux valeurs par défaut.

Quelles sont les résolutions supportées ?

Le moniteur prend en charge plusieurs résolutions, dont 1440 x 900 @ 60/75 Hz (recommandée), 1280 x 1024, 1024 x 768, etc. Consultez la section 'Support des modes minutage' de la notice pour la liste complète.

Comment nettoyer l'écran ?

Déconnectez toujours le moniteur avant le nettoyage. Utilisez un chiffon sec et propre. Si nécessaire, appliquez un nettoyant non-ammoniacé sur le chiffon, jamais directement sur l'écran.

L'écran reste noir alors que le moniteur est allumé, que faire ?

Vérifiez que le câble vidéo (D-Sub) est bien fixé à l'arrière de l'ordinateur et du moniteur. Assurez-vous que l'ordinateur est allumé. Ajustez également la luminosité et le contraste via le menu OSD.

Comment verrouiller les touches du moniteur ?

Pour verrouiller l'OSD, appuyez simultanément sur les touches 1 + ▲ (hors menu OSD). Pour verrouiller l'alimentation, utilisez 1 + ▼. Pour déverrouiller, répétez la même combinaison.

Quelle est la résolution recommandée pour ce moniteur ?

La résolution recommandée est 1440 x 900 à 60 Hz. Pour une qualité d'image optimale, réglez votre carte graphique sur cette résolution.

Comment installer un support mural ?

Mettez l'écran hors tension et débranchez les câbles. Retirez la base en enlevant les 4 vis. Fixez le support mural (non inclus) à l'arrière de l'écran en alignant les trous VESA 100 mm et en serrant les 4 vis fournies avec le support.

Que signifie l'avertissement FCC sur l'écran ?

L'avertissement FCC indique que le moniteur est conforme aux limites de classe B pour les appareils numériques. Pour éviter les interférences radio, utilisez un cordon d'alimentation mis à la terre et le câble vidéo blindé fourni.

Comment connecter le moniteur à l'ordinateur ?

Assurez-vous que les deux appareils sont éteints. Branchez le cordon d'alimentation au moniteur puis à une prise secteur. Connectez le câble D-Sub de la sortie VGA de l'ordinateur à l'entrée VGA du moniteur. Allumez d'abord l'ordinateur, puis le moniteur.

MODE D'EMPLOI 919SW AOC

Instructions d'Utilisation

Merci d'avoir acheté ce moniteur couleur multi-scan à haute résolution. Veuillez lire attentivement ce guide avant l'installation.

COMMUNIQUE D'AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC)

Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de Classe B, suivant la partie 15 des règlements de la FCC. Ces limites ont été développées pour offrir une protection satisfaisante contre les interférences nuisibles dans une installation résidentielle. Ce moniteur génère, utilise et peut radier de l'énergie de fréquence radio. Ceci peut causer des interférences nuisibles à des communication radio si l'appareil n'est pas convenablement installé et utilisé. Il n'y à néanmoins aucune garantie que des interférences n'apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou plusieurs des démarches suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Placez le moniteur et le récepteur plus loin l’un de l’autre.
• Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
• Consultez votre revendeur local ou un technicien qualifié.

Avertissement de la FCC:

Pour assurez une conformité continue au règlements de la FCC, l'utilisateur doit utiliser un cordon d'alimentation mis à terre et le câble d'interface vidéo protégé avec noyaux en ferrite, fourni avec l'appareil. Chaque modification ou changement non-autorisé appliqué à ce moniteur peut faire perdre à l'utilisateur sont droit d'opération de cet appareil.

Note: Si nécessaire, des câbles d'interface protégés et un cordon d'alimentation alternante doivent être utilisé pour être conforme aux limites d'émission.

Contenu

Précautions de Sécurité....1

Première Installation 2

Installation Rapide 2-5

Vue avant du produit....6

Produit vu de dos....6

Utiliser les fonctions d'affichage d'écran (OSD)....7-10

Support des modes minutage ....11

Soins et Maintien 13

En Cas de Problème....13-14

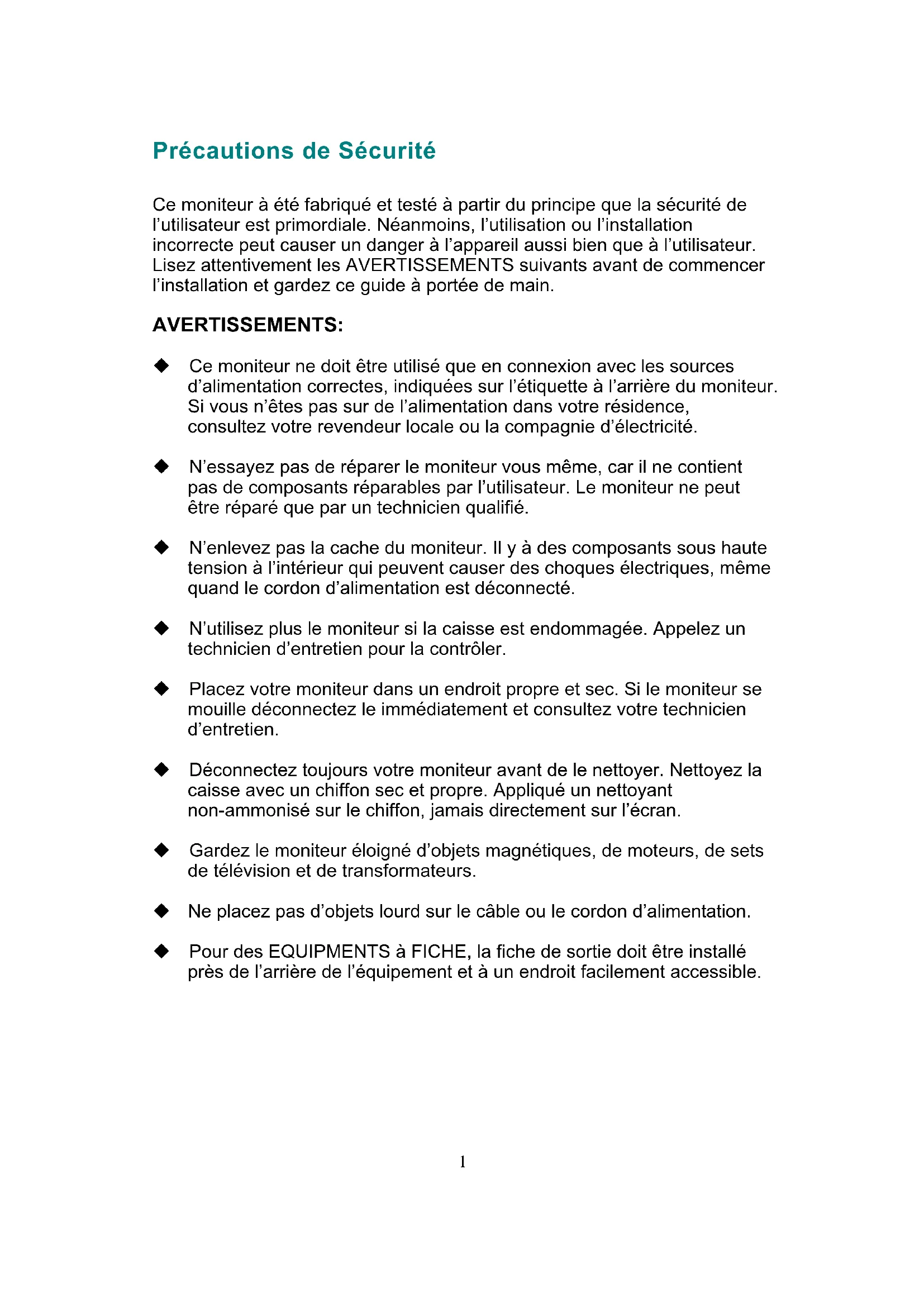

Précautions de Sécurité

Ce moniteur à été fabriqué et testé à partir du principe que la sécurité de l'utilisateur est primordiale. Néanmoins, l'utilisation ou l'installation incorrecte peut causer un danger à l'appareil aussi bien que à l'utilisateur. Lisez attentivement les AVERTISSEMENTS suivants avant de commencer l'installation et gardez ce guide à portée de main.

AVERTISSEMENTS:

Ce moniteur ne doit être utilisé que en connexion avec les sources d'alimentation correctes, indiquées sur l'étiquette à l'arrière du moniteur. Si vous n'êtes pas sur de l'alimentation dans votre résidence, consultez votre revendeur locale ou la compagnie d'électricité.
N'essayez pas de réparer le moniteur vous même, car il ne contient pas de composants réparables par l'utilisateur. Le moniteur ne peut être réparé que par un technicien qualifié.
N'enlevez pas la cache du moniteur. Il y à des composants sous haute tension à l'intérieur qui peuvent causer des choques électriques, même quand le cordon d'alimentation est déconnecté.
◆ N'utilisez plus le moniteur si la caisse est endommagée. Appelez un technicien d'entretien pour la contrôler.
◆ Placez votre moniteur dans un endroit propre et sec. Si le moniteur se mouille déconnectez le immédiatement et consultez votre technicien d'entretien.
Déconnectez toujours votre moniteur avant de le nettoyer. Nettoyez la caisse avec un chiffon sec et propre. Appliqué un nettoyant non-ammonisé sur le chiffon, jamais directement sur l'écran.
◆ Gardez le moniteur éloigné d'objets magnétiques, de moteurs, de sets de télévision et de transformateurs.
◆ Ne placez pas d'objets lourd sur le câble ou le cordon d'alimentation.
Pour des EQUIPMENTS à FICHE, la fiche de sortie doit être installé près de l'arrière de l'équipement et à un endroit facilement accessible.

Première Installation

Félicitations avec votre achat de ce moniteur de haute performance!

Ce moniteur est fourni avec les accessoires suivants :

• Cordon d'Alimentation
- Câble D-Sub
● Guide de l'utilisateur
● Guide de mise en route rapide

Installation Rapide

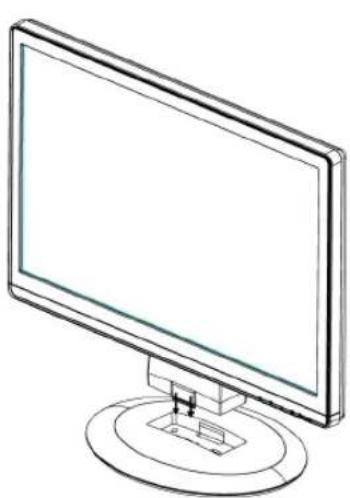

Installer et retirer la base Installer Retirer

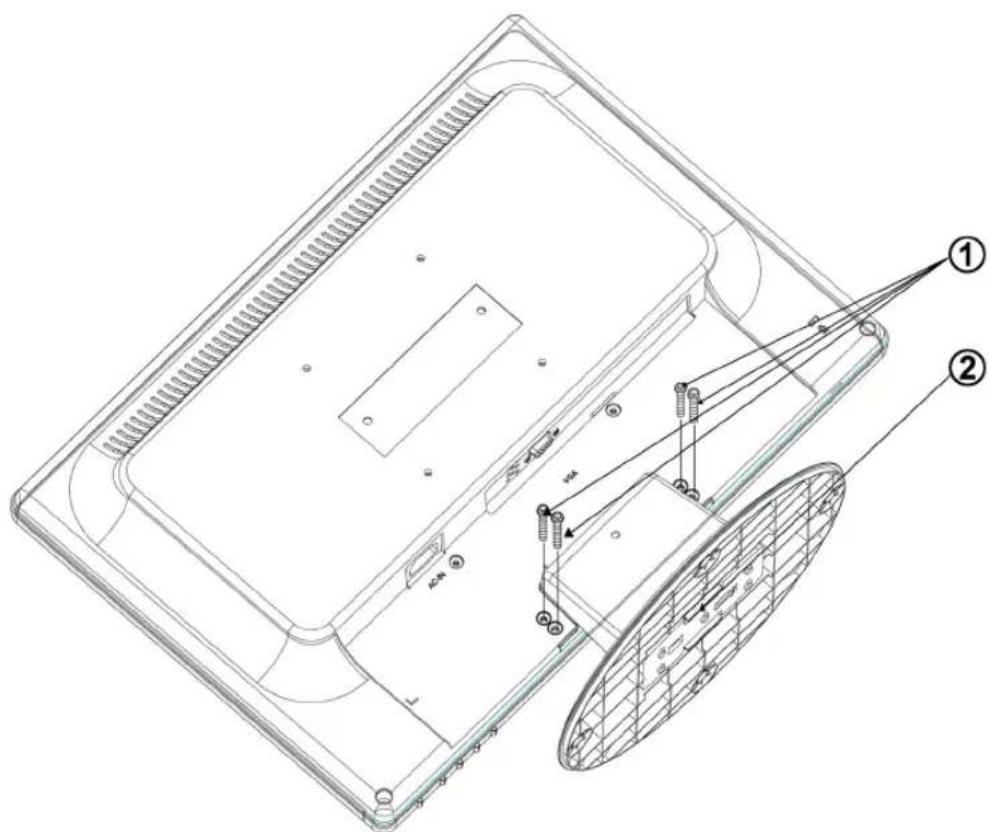

Préparer l'installation du support mural, en option (non inclus)

Cet écran peut être fixé sur un support mural, à acheter séparément. Mettre l'écran hors tension puis débrancher les câbles de l'écran, avant de suivre la procédure ci-dessous. Déposer l'écran, avec la face posée contre une surface douce.

1. Enlevez les 4 vis tenant le stand sur la charniere
2. Enlevez la stand.

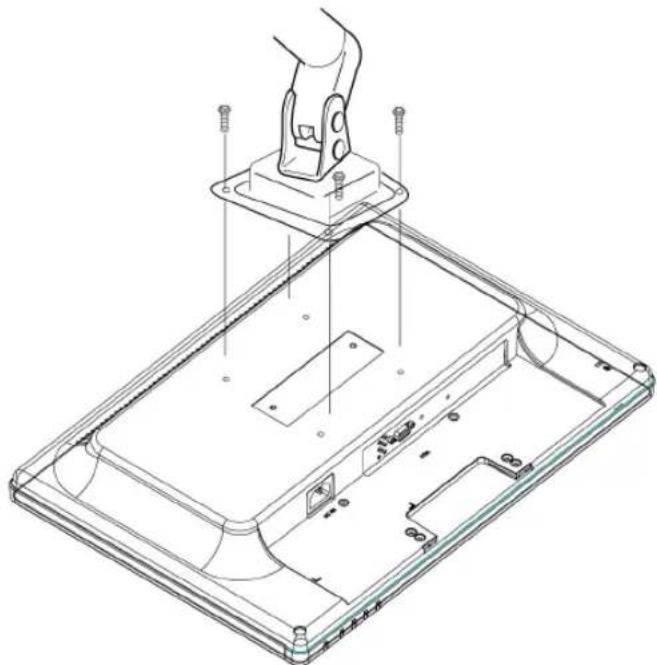

Fixer le support mural, en option (non inclus)

Suivre les étapes pour installer le support mural :

1. Placer le support mural à l'arrière de l'écran. Aligner les trous sur le support et les trous à l'arrière de l'écran.
2. Insérer les 4 vis dans les trous et les serrer.
3. Rebrancher les câbles. Se référer au mode d'emploi joint au support mural (en option) pour les instructions concernant la fixation du support sur le mur.

REMARQUE

Le AOC 919Sw-1 est conforme à la version la plus récente du VESA 100mm Flat Panel Monitor Physical Mounting Interface (interface de montage physique d'un écran plat de 100 mm VESA) (norme FPMPMI).

Connector le moniteur

1. Connectez le cordon d'alimentation

Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d'alimentation dans une prise de courant proche.

2. Connecter le câble Analogique vidéo (Câble D-Sub)

Assurez-vous qu'à la fois le moniteur et l'ordinateur sont bien SOUS tension. Connectez le câble vidéo (câble D-Sub) de la sortie D-Sub sur l'ordinateur sur l'entrée D-Sub sur le moniteur.

3. Allumez l'ordinateur et le moniteur

Allumez l'ordinateur et ensuite allumez le moniteur

4. Utilisateurs de Windows : Paramétrer le mode de synchronisation (résolution et vitesse de rafraîchissement)

Exemple : 1440 x 900 @ 60 Hz (Résolution recommandée) Résolution Faites un clic droit de la souris sur le bureau de Windows > Propriétés >Paramètres > "Espace du bureau". Paramétrer la résolution : Vitesse de rafraîchissement (fréquence verticale) Voir le guide utilisateur de votre carte graphique pour les instructions.

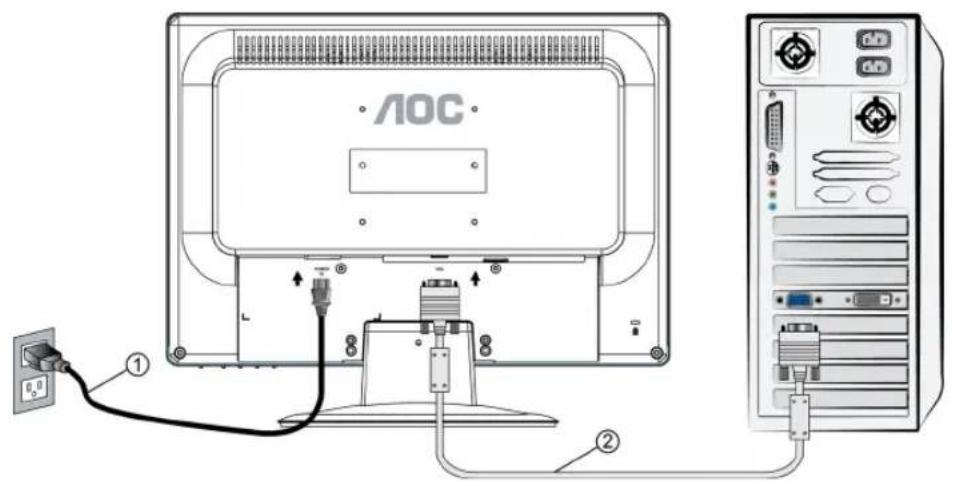

Schéma de connexion :

AOC ① ②

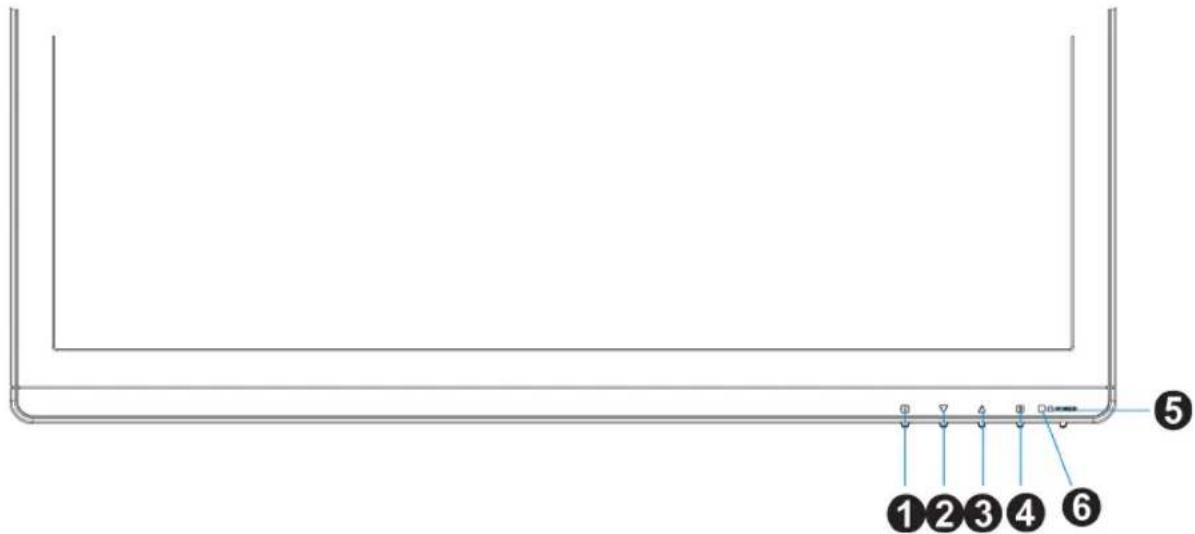

Vue avant du produit

①②③④⑥ ⑤

① ACTIVER/QUITTER OSD
② DEFILER VERS LE BAS/ DIMINUER
③ DEFILER VERS LE HAUT/AUGMENTER

④ CONFIRMER LA SÉLECTION
⑤ SOUS TENSION/ HORS TENSION
⑥ INDICATEUR DEL

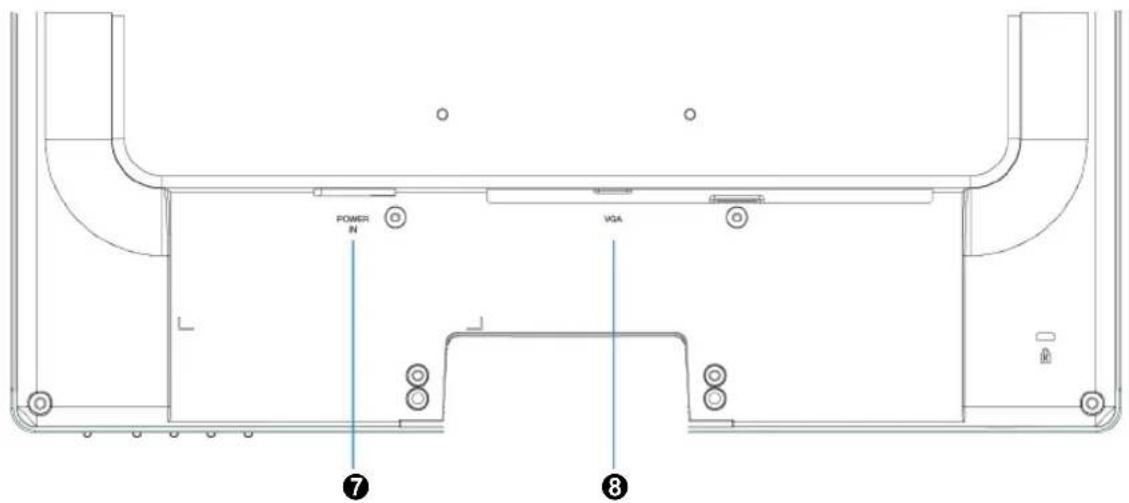

Produit vu de dos

POWER IN VGA ⑦ ⑧

⑦ ENTREE DU CA
⑧ ENTREE VGA

Utiliser les fonctions d'affichage d'écran (OSD)

	Afficher le menu principal. 1
	Quitter le menu OSD.
	Ajuster automatiquement l'image en dehors du menu principal. 2
	Confirmer la sélection.
▲ ou ▼	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD.
	Quand vous n'êtes pas dans le menu OSD, cela permet d'activer immédiatement le Contraste/Luminosité. Peut être changé en Contraste/Luminosité en appuyant sur le bouton 2.
▼ + ▲	Rétablir à la fois le Contraste et la Luminosité
1 + ▼	Verrouillage de l'alimentation (quand vous n'êtes pas dans le menu OSD)
1 + ▲	Verrouillage de l'OSD (quand vous n'êtes pas dans le menu OSD)

Menu principal (Main Menu)

Main Menu

Auto Adjust

Contrast/Brightness

Color Adjust

Information

Image Adjust

Setup Menu

Memory Recall

1 : Exit

2: Select

Fonction de raccourci par bouton(s)

Réglage automatique (Auto Adjust) : Ajuste automatiquement la position horizontale, la position verticale, la phase(accord fin) et l'horloge (taille H).

Contraste (Contrast) : Pour ajuster le niveau blanc du premier plan de l'image de l'écran.

▲ : augmenter le contraste, ▼: diminuer le contraste.

Luminosité (Brightness) : Pour régler la luminance de la vidéo.

▲ : augmenter la luminosité, ▼ : diminuer la luminosité.

Réglage de la Couleur (Color Adjust) : Pour sélectionner la couleur pour améliorer la luminosité et la saturation de la couleur entre 9300K, 6500K, 5400K, et Couleur utilisateur.

9300K-Ajoute du bleu à l'image de l'écran afin d'obtenir un blanc plus froid.

6500K-Ajoute du rouge à l'image de l'écran pour obtenir un blanc plus chaud et un rouge plus riche.

5400K-Ajoute du vert à l'image de l'écran pour obtenir une image plus sombre.

Couleur Utilisateur (User Color) : Réglage individuel pour le rouge(R), vert (V), bleu (B).

1. Appuyez sur le bouton 2 pour ajuster et sélectionner la couleur suivante à ajuster.

2. Appuyez sur le bouton ▼ ou ▲ pour ajuster la couleur sélectionnée.

Informations (Information) : Affiche les informations relatives au signal d'entrée du courant de la carte graphique de votre ordinateur.

Remarque: Reportez-vous au guide de l'utilisateur de votre carte graphique pour avoir des informations supplémentaires concernant les modifications de la résolution et le taux de rafraîchissement.

R glage de l'imageé(Image Adjust) : Ajustez la position Horizontale/Verticale, la taille H, l'accord fin et la netteté.

Position H./V. (H./V. Position) : Pour ajuster la position horizontale et verticale de la vidéo.

Position H. : ▲ : Déplace l'écran vers la droite, ▼ : déplace l'écran vers la gauche.

Position V. : ▲ : déplace l'écran vers le haut, ▼ : déplace l'écran vers le bas.

Taille H. (H. Size) : Ajuste la largeur de l'image de l'écran.

▼ : diminue la largeur de l'image de l'écran, ▲ : augmente la largeur de l'image de l'écran.

Réglage image (Fine Tune) : Pour ajuster le temps de retard.

Appuyez sur ▼ ou ▲ pour ajuster à la préférence de l'utilisateur.

Finesse (Sharpness) : Pour ajuster la clarté d'un signal non-WXGA

(1440x900) avec le bouton ▼ ou ▲.

Configuration (Setup Menu) : Pour régler 'sélectionner langue',

'Résolution' 'Avis', position OSD, temporisation OSD.

Sé étion des la langue (Language Select) : Permet à l'utilisateur pour

choisir parmi les langues disponibles.

Avis de Résolution (Resolution Notice) : L'avis de résolution sert à vous rappeler de paramétrer la meilleure qualité d'image.

• Choisissez "Activer" : Toutes les 30 secondes, une fenêtre "Pour la meilleure qualité d'image, changer la résolution à 1440 x 900" apparaîtra pour vous rappeler de régler la meilleure qualité pour l'image.
• Choisissez “Désactiver” : Le système n'affichera pas la fenêtre vous rappelant de paramétrer la meilleure qualité pour l'image si la résolution est inférieure à 1440 x 900.

Position OSD (OSD Position) : Appuyez sur le bouton 2 pour choisir entre les réglages de position OSD horizontale et verticale.

Position horizontale de l'OSD : Pour régler horizontalement la position de l'OSD.

▲ : déplacer l'OSD à droite, ▼ : déplacer l'OSD à gauche.

Position verticale de l'OSD : Pour régler verticalement la position de l'OSD.

▲ : déplacer l'OSD vers le haut, ▼ : déplacer l'OSD vers le bas.

Interruption OSD (OSD Time Out) : Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie.

Rappel de mémoire (Memory Recall) : Pour rétablir les paramètres d'usine pour les contrôles vidéo. Appuyez sur le bouton 2 pour sélectionner l'option de menu de Rappel Mémoire.

Support des modes minutage

VGA	720 x 40	0 @ 70Hz
VGA	640 x 48	0 @ 60Hz
MAC	640 x 48	0 @ 67Hz
VESA	640 x 4	80 @ 75Hz
VESA	800 x 6	00 @ 56Hz
VESA	800 x 6	00 @ 60Hz
VESA	800 x 6	00 @ 72Hz
VESA	800 x 6	00 @ 75Hz
MAC	832 x 62	4 @ 75Hz
VESA	1024 x	768 @ 60Hz
VESA	1024 x	768 @ 70Hz
VESA	1024 x	768 @ 75Hz
VESA	1152 x	864 @ 75Hz
VESA	1280 x	960 @ 60Hz
VESA	1280 x	1024 @ 60Hz
VESA	1280 x	1024 @ 75Hz
VESA	1440 x	900 @ 60Hz
VESA	1440 x	900 @ 75Hz

Avertissement : Ne réglez pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement détériorer votre moniteur.

Informations Technique

Spécifications Techniques

Panneau LCD 19.05" TFT
Gestion de Courant	Energy Star conforme à VESA compatible avec DPMS < 1 W
Résolution Affichable	WXGA 1440 x 900 max. Fréquence Verticale maximale de 75Hz.
Dimension des Pixels	0.285 x 0.285 mm
Inclination 0°~20°
Région d'affichage Actif	410.4 mm x 256.5mm
Température Actif: 0°C ~ +40°C Stockage: -20°C ~ + 60°C
Conformité UL, CE, FCC-B, Energy Star, ISO 13406-2
Alimentation Voltage d'Entrée 100-240 V CA

Remarque : Les spécifications du produit peuvent être modifiées sans avertissement.

Soins et Maintien

Soins

• Evitez d'exposer le moniteur directement à la lumière du soleil ou à une autre source de chaleur. Placez votre moniteur détourné du soleil pour éviter des reflets.
• Placez votre moniteur dans un emplacement bien ventilé.
• Ne mettez pas d'objet lourd sur le moniteur.
• Veillez à ce que votre moniteur soit installé dans un endroit sec et propre.
• Gardez votre moniteur loin d'aimants, moteurs, transformateurs, haut parleurs et de set de télévision.

Remarque

• Sortez le LCD de l'emballage et enlevez le sac en plastique et la Mousse en Polystyrène.
• Tirez la base de la position parallèle par rapport au panneau pour la mettre à la verticale.
• Réglez l'inclinaison du panneau entre 0 degré en avant et 20 degrés en arrière. Vous devez pousser plus fort pour dépasser 20 degrés en arrière mais cette position est réservée à l'emballage de l'unité pour permettre un encombrement plus faible pour le stockage seulement. Attention : Si l'inclinaison du panneau dépasse 0 à 20 degrés cela peut rendre l'unité instable et pourrait présenter un danger.

Conseils de Sécurité

• Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
• N'enlevez jamais le panneau arrière de la caisse du moniteur. L'unité d'affichage à l'intérieur contient des parties sous haut voltage qui peuvent causer des chocs électriques à des corps humains.
• N'essayez jamais de réparer le moniteur vous même. Appelez toujours votre centre d'entretien ou un technicien spécialisé pour faire les réparations.

En Cas de Problème

Pas d'Alimentation

• Contrôlez que le courant alternatif soit bien connecter à l'adaptateur de courant et que le cordon alimentaire soit bien connecter au moniteur.
• Connectez un autre appareil électrique à la prise murale pour vérifier qu'elle émets bien le voltage souhaité.
• Vérifiez que tous les câbles soient bien installés.

Allumé mais pas d 'affichage à l'écran

• Vérifiez que le câble vidéo, fourni avec le moniteur soit bien solidement fixé au port de sortie du signal vidéo, situé à l'arrière de l'ordinateur. Sinon, fixé le convenablement.
• Ajustez la clarté.

Couleurs incorrectes ou anormales

• Si une des couleurs manque (rouge, vert, bleu), contrôlez le câble vidéo pour vous assurez qu'il soit bien correctement connecté. Des broches desserrées ou cassées peuvent créer une connexion incorrecte.
• Connectez le moniteur à un autre ordinateur.
