919SW - Monitor AOC - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato 919SW AOC en formato PDF.
| Especificaciones técnicas | Monitor LCD de 19 pulgadas, resolución 1280 x 1024, tiempo de respuesta 5 ms, brillo 250 cd/m b2, contraste 1000:1 |
|---|---|
| Conectividad | VGA, DVI |
| Uso | Ideal para oficina, navegación web y aplicaciones de oficina |
| Mantenimiento | Limpiar la pantalla con un paño suave, evitar productos químicos agresivos |
| Seguridad | Cumple con las normas de seguridad CE, RoHS |
| Información general | Consumo de energía: 30 W, dimensiones: 41.5 x 38.5 x 19.5 cm, peso: 4.5 kg |
Preguntas frecuentes - 919SW AOC
Descarga las instrucciones para tu Monitor en formato PDF gratis! Encuentra tus instrucciones 919SW - AOC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 919SW de la marca AOC.
MANUAL DE USUARIO 919SW AOC
- 14Instrucciones de operación Gracias por comprar este monitor, un monitor color multi-scan de alta resolución. Por favor lea esta guía minuciosamente antes de hacer la instalación. ACUERDO DE INTERFERENCIA DE RADIO FRECUENCIA PARA FCC ADVERTENCIA: (PARA MODELOS CERTIFICADOS COMO FCC) Este monitor ha sido probado y encontrado en regla con los límites para la clase B de mecanismos digitales, en conformidad con la parte 15 de las Reglas FCC. Estos límites están designados para proveer una adecuada protección contra interferencias dañinas de una instalación residencial. Este monitor genera, usa y puede irradiar energía de radio frecuencia. Interferencias dañinas de la radio comunicación pueden seguirse como resultado si este monitor no es instalado y usado propiamente. Sin embargo, no hay garantías de que no ocurrirán interferencias en una particular instalación. Si este monitor causa serias interferencias en la recepción de radio o televisión, reajustar el monitor puede detenerlas. Sin embargo, los usuarios son alentados a corregir las interferencias haciendo una o más de las siguientes cosas: Reorientar o reposicionar la antena receptora. Mover el monitor y el receptor lejos el uno del otro. Conectar el monitor a una toma de corriente en un circuito diferente de aquel al que está conectado el receptor. Consultar al vendedor local o a un técnico calificado. FCC Advertencia: Para asegurar una continua FCC conformidad, el usuario debe usar un cable enterrado de suministro de la corriente y el cable de interfaz de video provisto con el producto. Además, cualquier cambio no autorizado o modificaciones a este monitor harán vana la autoridad del usuario para operar este mecanismo. Nota: Si es necesario, cables de interfaz recubiertos y el cable de la corriente deben ser usados cumpliendo con los límites de niveles de emisión. EspañolContenido Precauciones de Seguridad p. 1
- Primera Configuración p. 2
- Rápida Instalación p. 2
- -5 Vista Frontal del Producto p. 6
- Vista Trasera del Producto p. 6
- Usar las Funciones de la Muestra En Pantalla (OSD) p. 7
- -9 Tiempos soportados p. 10
- Información Técnica p. 11
- Mantenimiento y Cuidado p. 12

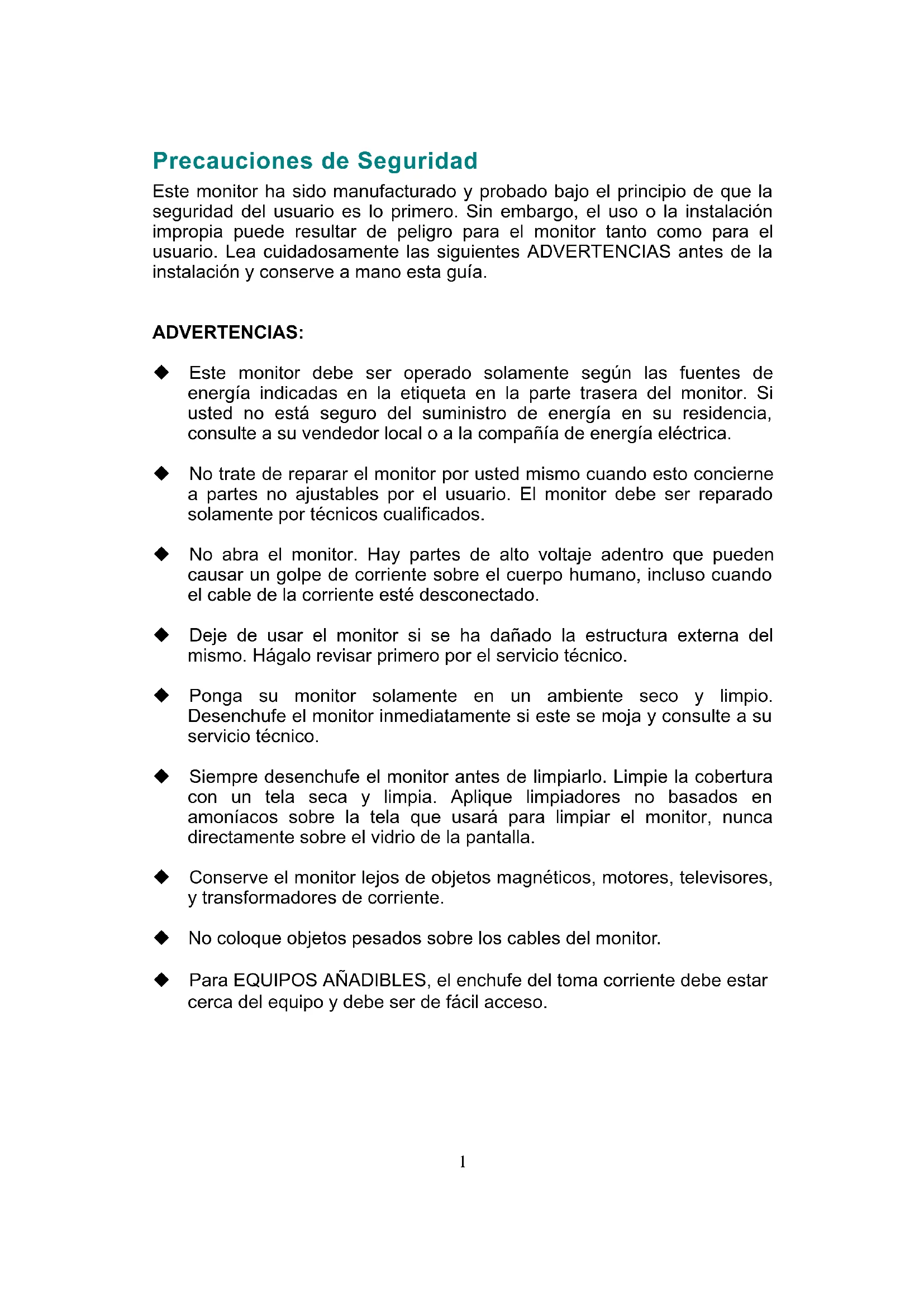

- Solución de Problemas -13Precauciones de Seguridad Este monitor ha sido manufacturado y probado bajo el principio de que la seguridad del usuario es lo primero. Sin embargo, el uso o la instalación impropia puede resultar de peligro para el monitor tanto como para el usuario. Lea cuidadosamente las siguientes ADVERTENCIAS antes de la instalación y conserve a mano esta guía. p. 12
ADVERTENCIAS: Este monitor debe ser operado solamente según las fuentes de energía indicadas en la etiqueta en la parte trasera del monitor. Si usted no está seguro del suministro de energía en su residencia, consulte a su vendedor local o a la compañía de energía eléctrica. No trate de reparar el monitor por usted mismo cuando esto concierne a partes no ajustables por el usuario. El monitor debe ser reparado solamente por técnicos cualificados. No abra el monitor. Hay partes de alto voltaje adentro que pueden causar un golpe de corriente sobre el cuerpo humano, incluso cuando el cable de la corriente esté desconectado. Deje de usar el monitor si se ha dañado la estructura externa del mismo. Hágalo revisar primero por el servicio técnico. Ponga su monitor solamente en un ambiente seco y limpio. Desenchufe el monitor inmediatamente si este se moja y consulte a su servicio técnico. Siempre desenchufe el monitor antes de limpiarlo. Limpie la cobertura con un tela seca y limpia. Aplique limpiadores no basados en amoníacos sobre la tela que usará para limpiar el monitor, nunca directamente sobre el vidrio de la pantalla. Conserve el monitor lejos de objetos magnéticos, motores, televisores, y transformadores de corriente. No coloque objetos pesados sobre los cables del monitor.
Para EQUIPOS AÑADIBLES, el enchufe del toma corriente debe estar cerca del equipo y debe ser de fácil acceso.Primera Configuración Gracias por comprar este monitor de alto rendimiento! Este monitor viene con los siguientes accesorios: Cable toma de corriente

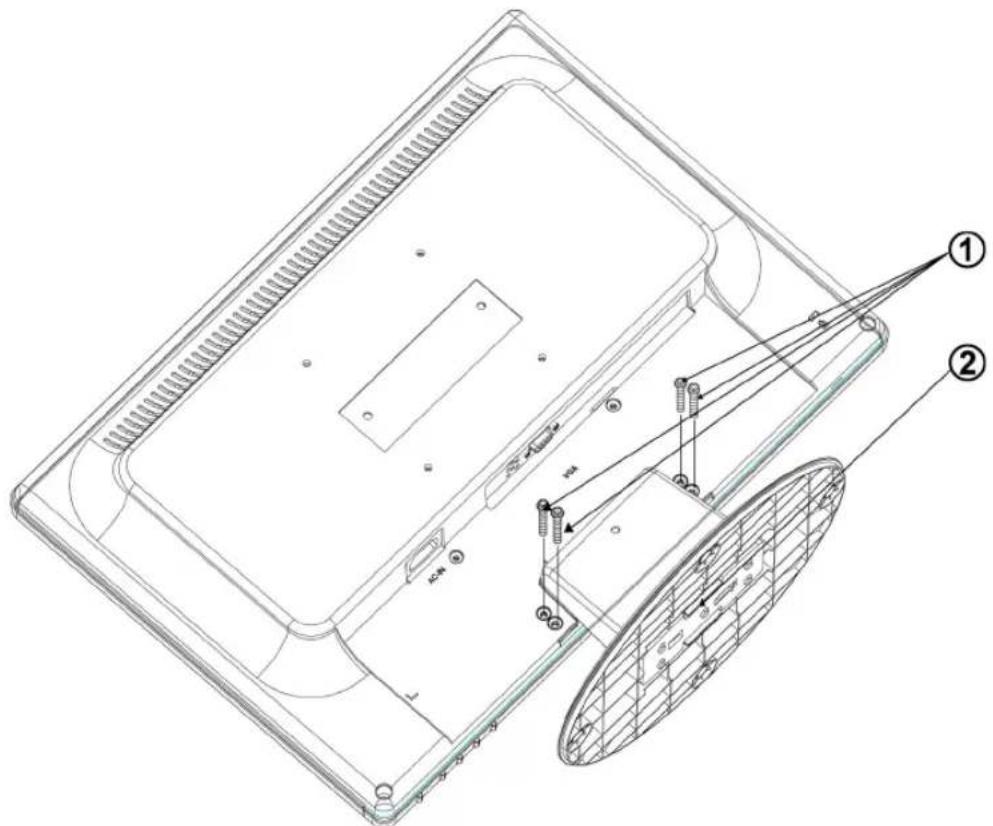

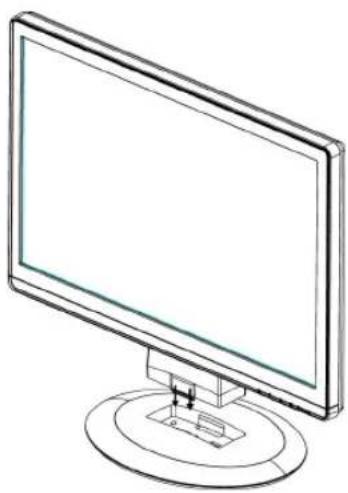

Guía de usuario Guía Rápida Instalar & Remover la Base Instalar Remover3 Preparación para instalar el brazo de montaje de pared opcional (no incluido) Este monitor puede ser colocado en un brazo de montaje de pared adquirido por separado. Apague y luego desconecte los cables del monitor antes de realizar el procedimiento que aparece más adelante. Coloque el monitor hacia abajo sobre una superficie suave.
Retire los 4 tornillos que llevan a cabo el soporte a la bisagra.

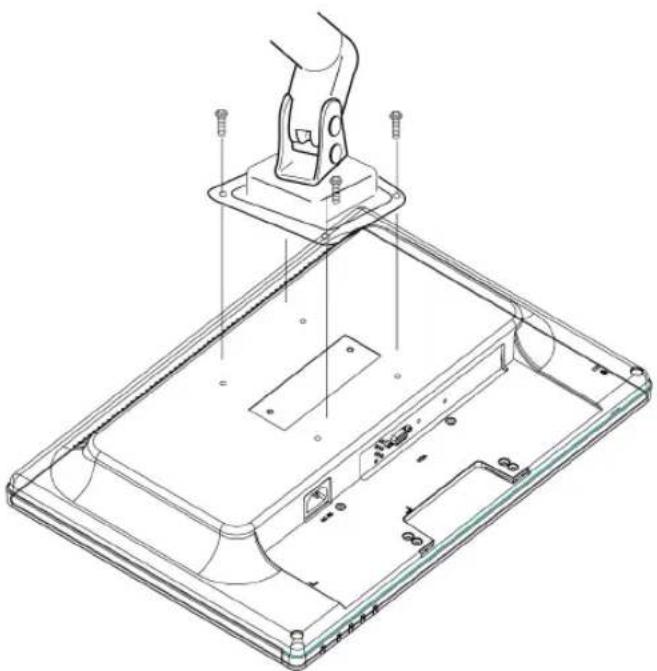

Retire la soporte. Español4 Colocación del brazo de montaje de pared opcional (no incluido) Español Siga los pasos que aparecen a continuación para finalizar la instalación del brazo de montaje de pared:
1. Coloque el brazo de montaje de pared en la parte trasera del monitor. Haga
coincidir los orificios del brazo con los orificios de la parte trasera del monitor.
2. Coloque los 4 tornillos en los orificios y apriételos.
Vuelva a conectar los cables. Consulte el manual de usuario proporcionado junto con el brazo de montaje de pared opcional para obtener instrucciones acerca de la colocación en la pared. NOTA El AOC 919Sw-1 cumple con la revisión más reciente de la Interfaz de Montaje Físico para Monitores de Panel Plano VESA (100mm) (Estándar FPMPMI).5

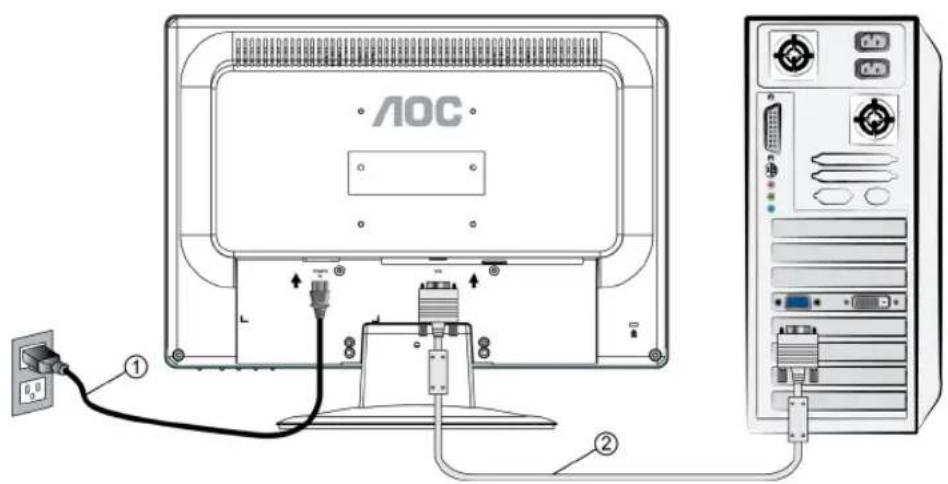

1. Conecte el cable de toma de corriente
Enchufe el cable que toma la corriente a un toma corriente y después al monitor
2. Conectar el cable de vídeo (cable D-Sub)
Asegúrese de que tanto el monitor como el equipo están APAGADOS. Conecte el cable de vídeo (cable D-Sub) entre la salida D-Sub del equipo y la entrada D-Sub del monitor.
Encienda la computadora y después el monitor Encienda la computadora, espuis,encienda el monitor. Usuarios de Windows: Configurar el Modo Cronometraje (Resolución e Índice de Renovación) Ejemplo: 1440 x 900 @ 60 Hz (Resolución Recomendada) Resolución haga el clic derecho en el Escritorio de Windows > Propiedades > Configuraciones > “Área de Escritorio”. Configure la resolución. Índice de Renovación (frecuencia vertical) vea la guía de usuario de su tarjeta de gráficas para las instrucciones. Diagrama de Conexión:Vista Frontal del Producto

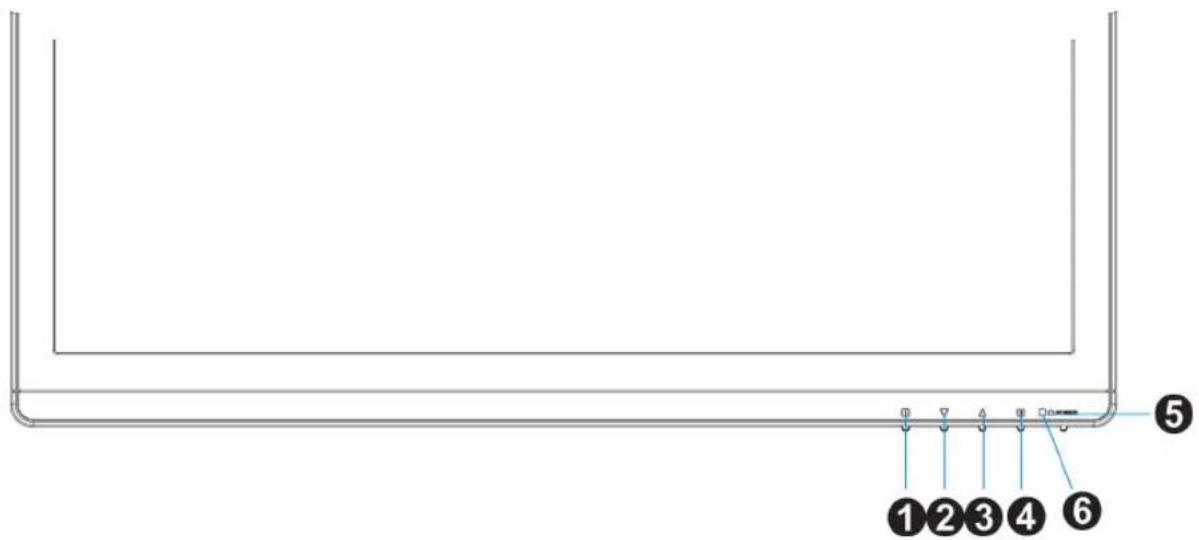

➊ ACTIVAR/SALIR OSD ➍ CONFIRMAR SELECCIÓN

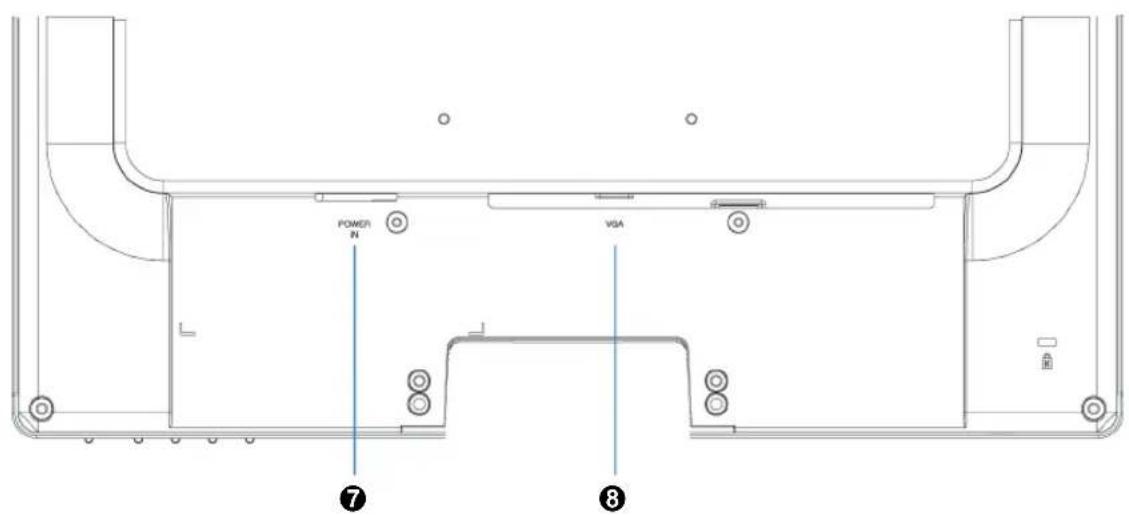

Vista Trasera del Producto
➐ ENTRADA AC ➑ ENTRADA VGA ➐ ➑Usar las Funciones de la Muestra En Pantalla (OSD) Muestra el menú principal. 1 Sale del menú OSD. Autoajusta la imagen cuando no está en el menú principal. 2 Confirma la selección. Selecciona el ítem deseado cuando se encuentra en el menú OSD. V o W Cuando no está en el menú OSD, es para activar inmediatamente el Contraste/ Brillo. Se debe cambiar el Contraste/ Brillo con oprimir el botón
▼ + ▲ Vuelve a llamar el Contraste y Brillo 1 + ▼ Bloquea suministro (cuando no se encuentra en el menú OSD) 1 + ▲ Bloquea OSD (cuando no se encuentra en el menú OSD )
Menú principal (Main Menu)La Función de Atajo del botón(es) Ajuste automático (Auto Adjust) : Ajuste automático de posición horizontal, posición vertical, fase (ajuste fino) y reloj (Tamaño-H). Contraste (Contrast) : Ra ajustar el nivel de blanco de la imagen en pantalla. V : aumentar contraste, W: disminuir contraste. Brillo (Brightness) : Para ajustar la luminancia del vídeo. V : aumenta el brillo, W : reduce el brillo. Ajuste de color (Color Adjust) : Para seleccionar el color para mejorar el brillo y la saturación de color entre 9300K, 6500K, 5400K, y Color de Usuario. 9300K : Añade azul a la imagen para hacer el blanco más frío. 6500K : Añade rojo a la imagen para hacer el blanco más cálido y el rojo más rico. 5400K : Añade cerde a la imagen para hacer los colores más oscuros. Color de usuario (User Color) : Ajustes individuales para rojo (R), verde (V), azul (A).
1. Pulse el botón 2 para fijar el ajuste y seleccione el siguiente color a ajustar.
2. Pulse W o V para ajustar el color seleccionado.
Información (Information) : Muestra información acerca de la entrada actual desde la tarjeta gráfica de su ordenador. Nota: Consulte el manual de su tarjeta gráfica para más información acerca del cambio de resolución y velocidad de fotograma. Ajuste del imagen (Image Adjust) : Ajusta la posición Horizontal/Vertial, Tamaño H, Ajuste Fino y Nitidez. Posición H./V. (H./V. Position) : Para ajustar la posición horizontal y vertical del video. Posición H : V : mueve la pantalla a la derecha, W : mueve la pantalla a la izquierda. Posición V : V : mueve la pantalla hacia arriba, W : mueve la pantalla hacia abajo.
8Tamaño H. (H. Size) : Ajusta la anchura. W : disminuye la anchura de la imagen en pantalla, V : aumenta la anchura de la imagen en panalla. Sintonizar (Fine Tune) : Para ajustar el retardo temporal. Pulse W o V para ajustar a la preferencia del usuario. Nitidez (Sharpness) : Para ajustar la claridad de una señal no WXGA (1440x900) con el botón W o V . Menú de configuración (Setup Menu) : Para seleccionar el Idioma, la Resolución, la posición OSD, el Interruptor de OSD. Selección de idioma (Language Select) : Permite al usuario escojer entre los idiomas disponibles. Aviso de resolución (Resolution Notice) : El Aviso de Resolución es para recordarle de configurar la mejor calidad para la imagen.
Escoja “Activar” : Cada 30 segundos, se mostrará una ventana “ Para la mejor resolución de cambio de calidad de imagen a 1440 x 900” para recordarle de configurar la mejor calidad para la imagen. Escoja “Desactivar” : No mostrará una ventana para recordarle de configurar la mejor calidad para la imagen si la resolución es inferior de 1440 x 900. Visualización en pantalla (OSD Position) : Oprima el botón 2 para seleccionar entre el ajuste de Posición OSD horizontal y vertical. Posición OSD Horizontal : Para ajustar horizontalmente la posición OSD. V : mueve el OSD a la derecha, W : mueve el OSD a la izquierda. Posición OSD Vertical : Para ajustar verticalmente la posición OSD. V : sube el OSD, W : baja el OSD. Interruptor de OSD (OSD Time Out) : Para apagar automáticamente la Muestra En Pantalla (OSD) después de un período de tiempo prefijo.
Restituir Memoria (Memory Recall) : Para llamar las configuraciones de fábrica de vuelta para los controles de Vídeo. Oprima el botón 2 para seleccionar la opción de menú Memoria.Tiempos soportados
Panel LCD 19.05” TFT Administración de energía En conformidad con Energy Star Compatible con VESA DPMS compatible < 1 W Resolución Visualizable WXGA máximo 1440 x 900. Frecuencia Vertical máxima 75Hz. Dimensión de Píxel 0.285 x 0.285 mm Inclinación 0°~20° Area de Visualización Activa
Temperatura Funcionando: 0°C ~ +40°C Almacenado: -20°C ~ + 60°C Conformidad UL, CE, FCC-B, Energy Star, ISO 13406-2 Energía Voltaje de entrada AC100-240 V Nota: Las Especificaciones de Producto son sujeto a cambio sin aviso.Mantenimiento y Cuidado Cuidado Evite exponer el monitor directamente a la luz del sol o otra fuente de calor. Coloque su monitor lejos del sol para reducir el deslumbramiento. Coloque su monitor en un área bien ventilada. No ponga nada pesado sobre el monitor. Asegúrese de que el monitor esté instalado en un área limpia y libre de humedad. Mantenga el monitor lejos de imánes, objetos magnéticos, motores, transformadores, parlantes y televisores. Nota
Saque el LCD del embalaje y quite la bolsa plástica y la goma esponjosa de poliestireno.
Ajuste el Panel dentro de 0 grado inclinando hacia adelante y 20 grados hacia atrás. Debe plegarlo con fuerza para exceder los 20 grados hacia atrás, pero este rango es para embalar la unidad en un tamaño menor para almacenar. Precaución: el Panel que excede de 0 a 20 grados puede causar inestabilidad a la undad y también daños impredecibles.
Sugerencias de Seguridad Si humo, o algún olor o ruido anormal sale de su monitor, desenchúfelo inmediatamente y llame al servicio técnico. Nunca quite la cubierta trasera o delantera del monitor. La unidad de visualización de adentro contiene partes de alto voltaje que podrían causar golpes eléctricos sobre el cuerpo humano.
Nunca trate de reparar su monitor usted mismo. Llame siempre a su servicio técnico o a un técnico cualificado para arreglarlo.
Solución de Problemas No enciende
Asegúrese que el cable del monitor esté bien conectado al transformador o adaptador de corriente y este al enchufe de la corriente.
Enchufe otro electrodoméstico en el mismo enchufe para verificar que el mismo está suministrando un voltaje correcto. Asegúrese que todos los cables cortos estén bien instalados. Encendido pero sin imagen en pantalla
Asegúrese que el cable de video suministrado con el monitor esté bien conectado al puerto de salida de video en la parte de atrás de su computadora. Si no está firmemente conectado, conéctelo nuevamente.
Ajuste el brillo.Colores extraños o anormales
Si algún color (rojo, verde, azul) están faltando, revise el cable de video para asegurarse que este está bien conectado. Pins sueltos o quebrados en el cable conector podrían causar una conexión impropia o deficiente. Conecte el monitor a otra computadora.
