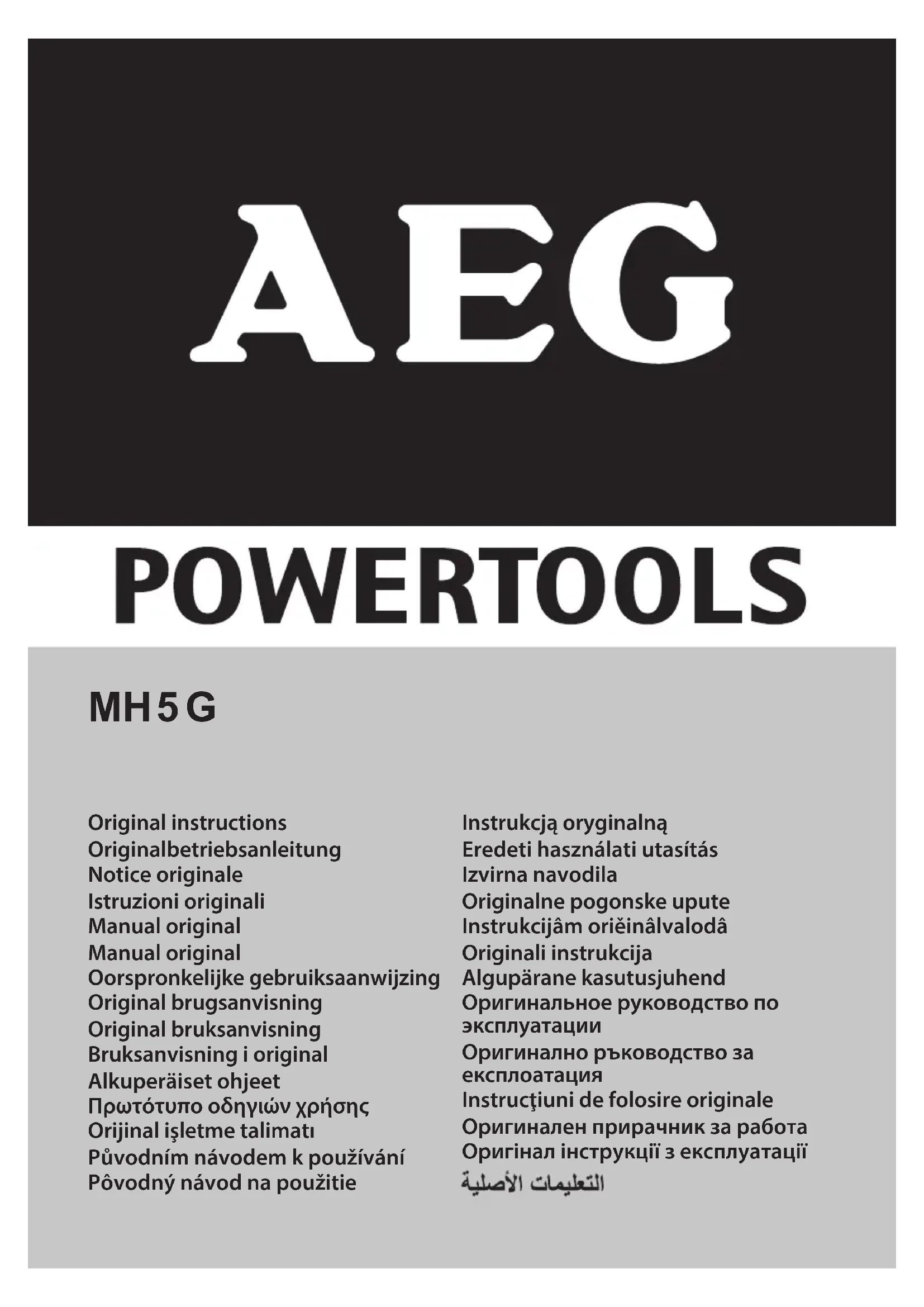

MH 5 G - Marteau AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau burineur (brise-béton)
Marque	AEG
Modèle	MH 5 G
Puissance nominale	1100 W
Puissance utile	550 W
Énergie de frappe (EPTA 05/2009)	7,5 J
Fréquence de percussion à charge max.	3000 min⁻¹
Diamètre du collier de serrage	66 mm
Poids (EPTA 01/2003)	6,0 kg
Niveau de pression acoustique (K=3 dB)	90,0 dB(A)
Niveau de puissance acoustique mesuré	101,0 dB(A)
Niveau de puissance acoustique garanti	101 dB(A)
Valeur d'émission vibratoire (burinage)	16,7 m/s² (incertitude K=1,5 m/s²)
Classe de protection	II (double isolation)
Alimentation	Monophasé, tension secteur (voir plaque signalétique)
Utilisation prévue	Gros travaux de burinage dans maçonnerie et béton
Équipement de sécurité recommandé	Protection acoustique, lunettes, gants, masque antipoussière, chaussures de sécurité
Entretien	Nettoyer les orifices de ventilation ; remplacement du câble par le fabricant
Pièces détachées	Contacter les stations de service après-vente AEG
Conformité normative	CE, RoHS, directives 2006/42/CE, 2014/30/EU, EN 60745

FOIRE AUX QUESTIONS - MH 5 G AEG

Quel type de travaux puis-je réaliser avec le marteau AEG MH 5 G ?

Le marteau burineur MH 5 G est conçu pour les gros travaux de burinage dans la maçonnerie et le béton. Il ne doit pas être utilisé pour percer.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection acoustique (niveau sonore élevé), des lunettes de protection et les équipements recommandés. Utilisez la poignée supplémentaire fournie. Débranchez l'appareil avant toute intervention.

Comment changer l'outil de burinage ?

Avant tout changement, débranchez l'appareil. Attendez que l'outil refroidisse (risque de brûlure). Utilisez le collier de serrage pour libérer l'outil et insérer le nouveau.

Que faire en cas de blocage de l'outil ?

Désactivez immédiatement l'appareil. Ne le réactivez pas avec l'outil bloqué : cela pourrait provoquer un contrecoup violent. Identifiez et éliminez la cause (encoffrement, surcharge, etc.).

Quel entretien régulier est nécessaire ?

Maintenez propres les orifices de ventilation. Pour le remplacement du câble d'alimentation, faites appel au fabricant ou à son agent. Utilisez uniquement des pièces AEG.

Puis-je utiliser une rallonge à l'extérieur ?

Oui, mais les prises extérieures doivent être équipées de disjoncteurs différentiels (FI, RCD, PRCD) conformes aux normes de votre installation.

Comment réduire l'exposition aux vibrations ?

Faites des pauses régulières, maintenez vos mains au chaud, assurez une maintenance correcte de l'outil et des accessoires. Le niveau vibratoire indiqué (16,7 m/s²) correspond au burinage.

Quelle est la puissance et l'énergie de frappe ?

La puissance nominale est de 1100 W, la puissance utile de 550 W. L'énergie de frappe individuelle est de 7,5 J selon la procédure EPTA 05/2009.

Où trouver des pièces de rechange ou la vue éclatée ?

Adressez-vous à votre station de service après-vente AEG (liste jointe à la notice) ou directement à Techtronic Industries GmbH, en indiquant le numéro de série.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un centre de recyclage ou point de collecte pour appareils électriques et électroniques, conformément à la directive DEEE.

MODE D'EMPLOI MH 5 G AEG

CHARACTERISTIQUES TECHNIQUES Buraineur	MH 5 G
Numéro de série 4431 71 03...	... 000001-999999
Puisance nominale de réception 1100 W
Puisance utile 550 W
Perçage à percussionen charge max. 3000 min	-1
Puisance de frappe individuelle suivant EPTA-Procedure 05/2009 7,5 J
Ø du collier de serrage 66 mm
Poids suivant EPTA-Procedure 01/2003 6,0 kg
Informations sur le bruit Valeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l'appareil sont : Niveau de pression acoustique (Incertitude K=3dB(A)) Niveau de puissance acoustique mesuré Valeurs mesurées suivant 2000/14/CE sur l'oreille de l'utilisateur. 2000/14/CE: Procedures d'évaluation de la conformité suivant l'annexe VI. Organisme noticeé: SLG Prüf- und Zertifizierungs GmbH Burgstädtter Straße 20, 09232 Hartmannsdorf, Germany Niveau de puissance acoustique mesuré Niveau de puissance acoustique garantiet Toujours porter une protection acoustique!	90,0 dB (A) 101,0 dB (A) 98,6 dB (A) 101 dB (A)
Informations sur les vibrations Valeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745. Burinage: Valeur d'émission vibratoire a n, Cheq Incertitude K=	16,7 m/s21,5 m/s2

AVERTISSEMENT!

Le niveau vibratoire indiquedans ces instructions a ete mesure selon un procede de mesure normalise dans la norme EN 60745 et peut etre utilise pour comparer des outils electriques entre eux. Il convient aussi a une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représenté les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui différé ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tener compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans etre réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.

Définisse des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'outil électrique et des outils rapportés, le maintain en au chaud des mains, l'organisation des déroulements de travail.

AVERTISSEMENT! Lisez toutes les consignes de sécurité

et les instructions. Le non-respect des avertissements et instructions indiqués ci après peut entrainer un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Bien garder tous les averissements et instructions.

CONSIGNES DE SECURITE POUR MARTEAU ROTATIF

Portez une protection acoustique. L'exposition au bruit pourrait provoquer une diminution de l'ouie.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des

conducteurs cachés ou avec son propre cable. Le contact de l'outil de coupe avec un cable qui conduit la tension peutmettre les pieces métalliques de I'appareil sous tension et mener à une décharge électrique.

Avis complémentaires de sécurité et de travail

Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.

Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétre dans le corps. Utiliser un dispositif d'aspiration de poussières et porter en plus un masque de protection approprié. Eliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d'un système d'aspiration de copeaux.

Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiente).

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux cables électriques et aux conduites de gaz et d'eau.

Fixer fermement la piece en execution à l'aide d'un dispositif de serrage. Des piece en execution non fermement fixées peuvent provoquer des dommages et des léSIONs graves.

Le cable d'alimentation doit toujours se trouver en dehors du champ

Français

d'action de la machine. Toujours maintainir le cable d'alimentation à l'arrière de la machine.

Déactiver immédiatement le dispositif en cas de blocage! Ne pas réactiver le dispositif avec l'outil bloqué; il y a le risque de provoquer un contreoup avec moment de reaction élevé. Établier et éliminer la cause du blocage de l'outil en prétant attention aux consignes de sécurité.

Les causes possibles sont :

• Encastrement dans la pierce à travailler.
• Le dispositif a traversé le matériel à travailler en le cassant.
• Le dispositifé electrique a été surcharge.

Ne pasapprocher les mais de la partie en mouvement de la machine.

Durant l'utilisation, l'outil peut se surchauffer.

AVERTISSEMENT! Danger de brûlures
durant le remplacement de l'outil
durant la dépose de l'outil

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

UTILISATION CONFORME AUX PRESCRIPTIONS

Le brise-béton peut-être utiliser pour de gros travaux de burinage dans la maconnerie et de béton.

BRANCHEMENT SECTEUR

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiel (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tener compte lors de l'utilisation de notre apparéil.

Raccorder uniquement a un courant electrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection Il est donnée.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

ENTRETIEN

Tenir toujours propres les orifices de ventilation de la machine.

Si le remplacement du cable d'alimentation est nécessaire, cela doit etre réalisé par le fabricant ou son agent our éviter un danger.

N'utiliser que des pieces et accessoires AEG. Pour des pieces dont I'échange n'est pas précrit, s'adresser de préférence aux stations de service après-venture AEG (voir brochure Garantie/Adresses des stations de service après-venture).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numero porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

DECLARATION CE DE CONFORMITE

Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caracteristiques techniques » satisfait à toutes les dispositions pertinentes des directives

2011/65/EU (RoHS)

2000/14/CE

2006/42/CE

2014/30/EU

et que les normes harmonisées suivantes ont ete appliquees.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:1997 + A1:2001 + A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Winnenden, 2016-03-25

Autorisé à compiler la documentation technique.

Techtronic Industries GmbH

Veuillez litre avec soin le mode d'emploi avant la mise en service

ATTENTION! AVERTISSEMENT! DANGER!

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Accessoires - Ces pieces ne font pas partie de la livraison. Il s'agit la de compléments recommendés pour votre machine et enumerated dans le catalogue des accessoires.

Les dispositifs électriques ne sont pas à eliminer dans les déchets menagers. Les dispositifs électriques et éclectroniques sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.

Outil électricne en classe de protection II. Outil électricque équipé d'une protection contre la fulguration électricque qui ne dépend seulement de l'isolation de base mais aussi de l'application d'autres mesures de protection telles qu'une double isolation ou une isolation augmentée. La connexion d'un conducteur de protection n'est pas prédisposée.

Marque CE

Marque de qualite UkrSEPRO

FHI Marque de qualite EurAsian

Français
