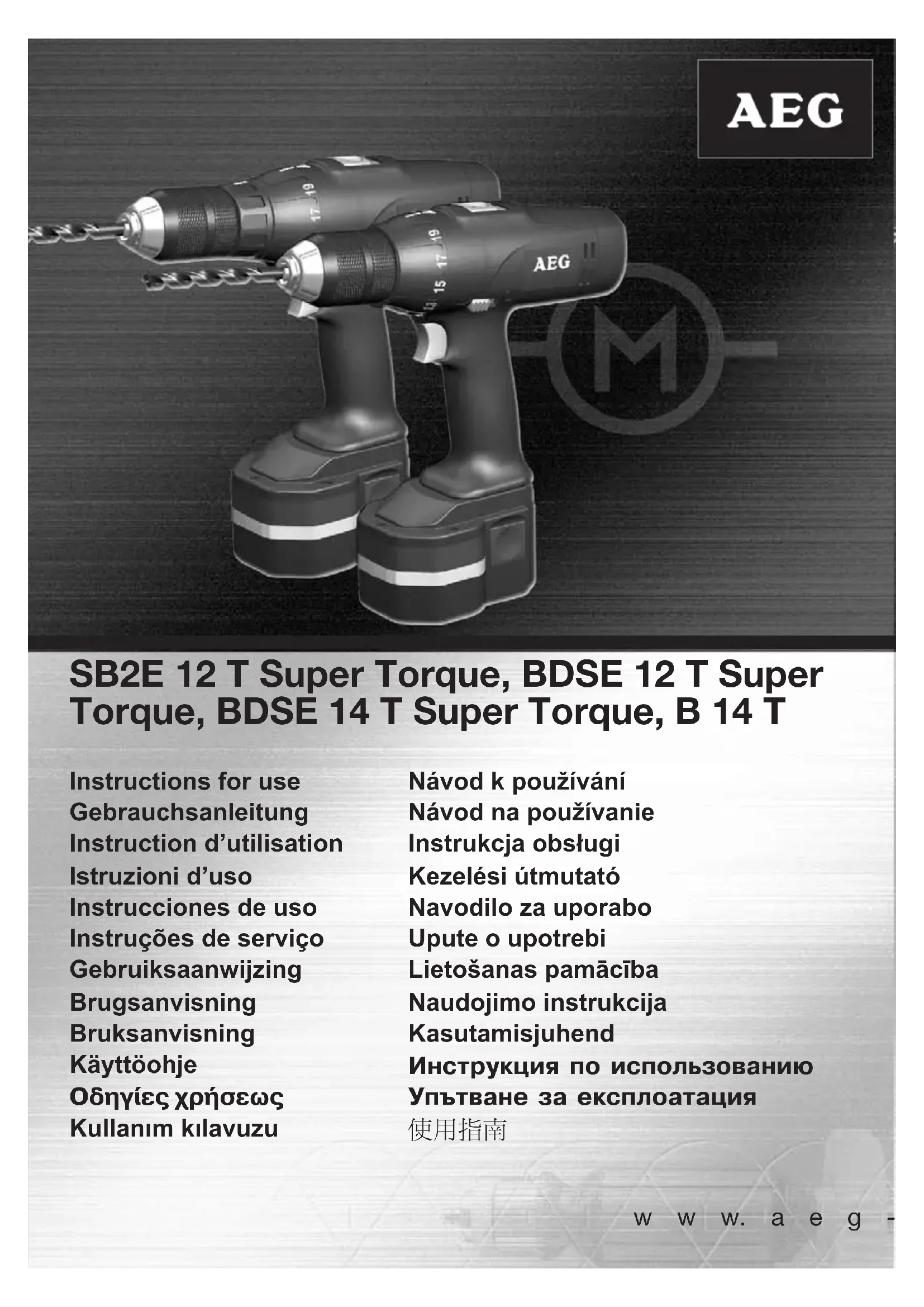

B 14 T - Marteau AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur sans fil
Marque	AEG
Modele	B 14 T
Tension de la batterie	14,4 V
Capacite de percage dans l'acier	12 mm
Capacite de percage dans le bois	28 mm
Capacite de vissage (vis a bois)	8 mm (sans avant-trou)
Vitesse a vide (1ere vitesse / 2eme vitesse)	0-400 tr/min / 0-1100 tr/min
Couple maximal (acier / bois tendre)	28 Nm / 13 Nm
Moment de blocage (1ere vitesse / 2eme vitesse)	38 Nm / 16 Nm
Plage de serrage du mandrin	1,0 - 10 mm
Poids avec batterie	2,4 kg
Niveau de pression acoustique	< 70 dB(A)
Niveau d'intensite acoustique	98 dB(A)
Vibrations (bras-main)	< 2,5 m/s²
Systeme de batterie	PBS 3000
Type de chargeur recommande	Chargeur du systeme PBS 3000 (non inclus)
Entretien	Nettoyer les contacts, utiliser pieces AEG, service apres-vente
Securite	Porter lunettes et protection auditive, retirer batterie avant entretien
Conformite	CE, EN 60745, EN 55014-1, EN 55014-2

FOIRE AUX QUESTIONS - B 14 T AEG

Quels types de batteries puis-je utiliser avec le marteau AEG B 14 T ?

Le AEG B 14 T utilise des batteries du systeme PBS 3000 de 14,4 V. N'utilisez que des accus compatibles avec ce systeme pour eviter tout risque de court-circuit ou de dommage.

Quel chargeur est recommande pour la batterie ?

Utilisez exclusivement le chargeur du systeme PBS 3000. Ne chargez pas des accus d'autres systemes avec ce chargeur, et inversement.

Quelle est la capacite de percage maximale dans l'acier ?

Le diametre maximal de percage dans l'acier est de 12 mm.

Comment utiliser le mode percussion ?

Le AEG B 14 T est un marteau perforateur. Pour activer la percussion, basculez le selecteur de mode sur la position marteau. Cela permet de percer dans la brique, le beton leger ou la pierre tendre.

Quelles sont les precautions de securite essentielles ?

Portez toujours des lunettes de protection et une protection auditive (le niveau sonore peut depasser 85 dB(A)). Retirez la batterie avant tout entretien ou changement d'accessoire. Evitez de percer dans des murs sans verifier la presence de cables ou canalisations.

Comment entretenir le marteau ?

Nettoyez regulierement les contacts de la batterie et du chargeur. Utilisez uniquement des pieces detachees et accessoires AEG d'origine. Pour les reparations, adressez-vous a un service apres-vente agree.

Quel est le couple maximal de l'appareil ?

Le couple maximal est de 28 Nm pour l'acier et 13 Nm pour le bois tendre. Le moment de blocage statique est de 38 Nm en premiere vitesse et 16 Nm en seconde vitesse.

Puis-je utiliser des forets de plus de 10 mm ?

Le mandrin accepte des forets jusqu'a 10 mm de diametre (plage de serrage 1,0-10 mm). Pour des forets plus gros, un mandrin adapte ou un adaptateur peut etre necessaire, mais cela depasse les specifications de l'appareil.

Que faire si la batterie ne tient plus la charge ?

Les batteries neuves atteignent leur pleine capacite apres 4-5 cycles de charge/decharge. Si la batterie est ancienne, elle peut etre usee. Ne la jetez pas aux ordures menageres : rapportez-la a un point de collecte ou au service apres-vente AEG pour un recyclage ecologique.

Ou trouver la vue eclatee de l'appareil ?

Contactez votre station de service apres-vente AEG en indiquant le numero a dix chiffres de la plaque signalétique. Vous pouvez aussi ecrire a AEG Elektrowerkzeuge, Max-Eyth-Strasse 10, D-71364 Winnenden, Allemagne.

MODE D'EMPLOI B 14 T AEG

Avant tous travaux sur la machine retirer l'accu interchangeable.

ø de perçage dans acier	12 mm	12 mm	12 mm	12 mm
ø de perçage dans bois	26 mm	28 mm	28 mm	26 mm
ø de perçage dans brique et grès argilo-calcaire	-	-	- mm	13 mm
Vis à bois (sans avant trou)	8 mm	8 mm	8 mm	8 mm
Vitesse de rotation à vide	0-360 min ^-1	0-400 min ^1	0-400 min ^1	0-360 min ^1
Vitesse de rotation à vide	0-1000 min ^-1	0-1100 min ^1	0-1100 min ^1	0-1000 min ^1
Couple *1
Bois tendre max.	11 Nm	13 Nm	13 Nm	11 Nm
Acier max.	25 Nm	28 Nm	28 Nm	25 Nm
Moment de blocage statique, 1ère vitesse/2ème vitesse	22 / 10 Nm	38 / 16 Nm	38 / 16 Nm	19 / 9 Nm
Capacité de vissage d'une charge d'accu (2,4 Ah): *2
M6x10 / M10x20 acier	880 / 350	1050 / 420	1050 / 420	880 / 350
5x40 bois tendre	300	360	360	300
Capacité de perçage d'une charge d'accu (2,4 Ah):
ø 3 mm tôle d'acier 1,6 mm	320	385	385	320
ø 6 mm bois tendre 20 mm	420	500	500	420
Tension accu interchangeable	12 V	14,4 V	14,4 V	12 V
Plage de serrage du mandrin	1,5-13 mm	1,5-13 mm	1,0-10 mm	1,5-13 mm
Poids avec accu interchangeable	1,8 kg	2,4 kg	2,4 kg	2,0 kg
Niveaux sonores type évalués:
Niveau de pression acoustique (K = 3 dB(A))	< 70 dB (A)	< 70 dB (A)	< 70 dB (A)	87 dB (A)
Niveau d'intensité acoustique (K = 3 dB(A))				98 dB (A)
Le niveau de bruit à l'état de marche peut dépasser 85 dB (A).
Toujours porter une protection acoustique!
Accélération type évaluée au niveau du bras et de la main	< 2,5 m/s ^2	< 2,5 m/s ^2	< 2,5 m/s ^2	11 m/s ^2
Valeurs de mesure obtenues conformément à la EN 60 745.

*1 Mesuré selon la norme AEG N 877318
*2 Les valeurs indiquées sont des valeurs à titre indicatif. Les valeurs réelles peuvent varier des valeurs indiquées en fonction du matériau et de la qualité des vis.

INSTRUCTIONS DE SÉCURITÉ PARTICULIERES

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Toujours porter des lunettes protectrices en travaillant avec la machine Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

La poussière qui se dégage lors de l'usinage des matériaux contenant de l'amiante et des pierres contenant de l'acide silicique cristallin porte atteinte à la santé. Veuillez respecter les prescriptions portant sur la prévention des accidents VBG 119 des associations professionnelles d'assurance accident.

Avant tous travaux sur la machine retirer l'accu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PBS 3000 qu'avec le chargeur d'accus du système PBS 3000. Ne pas charger des accus d'autres systèmes.

Aucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité. En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin

UTILISATION CONFORME AUX PRESCRIPTIONS

BDSE 12 T Super Torque, BDSE 14 T Super Torque: La perceuse-visseuse à accu est conçue pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

SB2E 12 T Super Torque: La perceuse-visseuse à percussion électronique à accu est conçue pour un travail universel de perçage à percussion, de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, conformément aux réglementations 98/37/CEE, 89/336/CEE

C€04

V.R.

Volker Siegle

Les nouveaux accus interchangeables atteignent leur pleine capacité après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C amoindrit la capacité des accus. Eviter les expositions prolongées au soleil ou au Schauffage.

Tenir propres les contacts des accus et des chargeurs.

ENTRETIEN

N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

SYMBOLES

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Avant tous travaux sur la machine retirer l'accu interchangeable.
