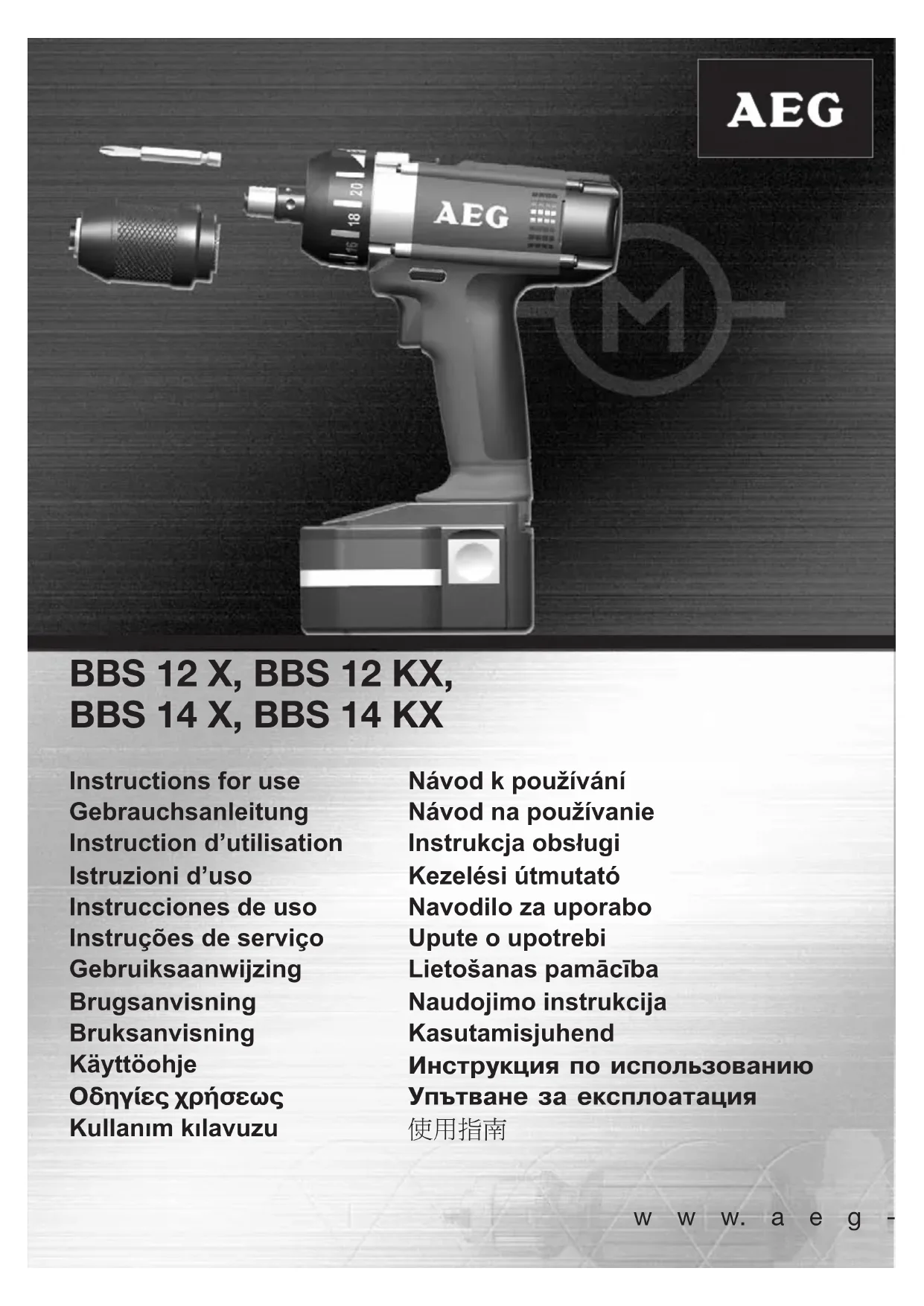

BBS 14 KX - Marteau AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur-visseuse sans fil
Marque	AEG
Modèle	BBS 14 KX
Tension nominale	14,4 V
Type d'alimentation	Accu interchangeable (système PBS 3000)
Ø de perçage max. dans l'acier	13 mm
Ø de perçage max. dans le bois	34 mm
Vitesse de rotation à vide (1ère vitesse)	0-400 min⁻¹
Vitesse de rotation à vide (2ème vitesse)	0-1400 min⁻¹
Couple max. (cas dur)	44 Nm
Plage de serrage du mandrin	1,5-13 mm
Poids (avec accu et mandrin)	2,5 kg
Niveau de pression acoustique	70 dB(A) (K=3 dB(A))
Vibration (main-bras)	< 2,5 m/s²
Fonctions	Perçage, vissage, percussion
Sécurité	Protection acoustique obligatoire, lunettes de protection, retirer l'accu avant entretien
Entretien	Nettoyer les contacts, utiliser uniquement des pièces AEG
Pièces détachées	Disponibles auprès du service après-vente AEG
Température de stockage	Éviter > 50°C, ne pas exposer au soleil ou au chauffage
Chargeur compatible	Chargeur du système PBS 3000 uniquement

FOIRE AUX QUESTIONS - BBS 14 KX AEG

Comment changer le mandrin du AEG BBS 14 KX ?

Pour changer le mandrin, assurez-vous d'avoir retiré l'accu interchangeable. Utilisez une clé Allen pour desserrer la vis de fixation du mandrin, puis dévissez le mandrin. Montez le nouveau mandrin et serrez la vis.

Quelle batterie utiliser avec le BBS 14 KX ?

Utilisez exclusivement des accus interchangeables du système PBS 3000 de 14,4 V. Ne pas utiliser d'accus d'autres systèmes.

Comment charger la batterie pour la première fois ?

Les nouveaux accus atteignent leur pleine capacité après 4 à 5 cycles de charge et décharge. Rechargez complètement l'accu avant la première utilisation.

Quelles sont les précautions de sécurité importantes ?

Portez toujours une protection acoustique et des lunettes de protection. Avant tout entretien, retirez l'accu. Ne jamais enlever les copeaux lorsque la machine est en marche.

Quel est le diamètre de perçage maximal dans l'acier ?

Le diamètre de perçage maximal dans l'acier est de 13 mm.

Que faire si la batterie ne tient pas la charge ?

Vérifiez que les contacts sont propres. Si le problème persiste, la batterie peut être défectueuse. Remplacez-la par une batterie du système PBS 3000.

Comment nettoyer l'outil ?

Nettoyez régulièrement les contacts de l'accu et du chargeur avec un chiffon sec. Pour l'appareil, utilisez un chiffon légèrement humide, sans solvants.

Où trouver des pièces de rechange ?

Adressez-vous au service après-vente AEG ou consultez la brochure Garantie/Adresses des stations de service après-vente. Utilisez uniquement des pièces AEG.

Quelle est la vitesse de rotation maximale ?

La vitesse de rotation à vide en 2ème vitesse est de 0-1400 min⁻¹.

Puis utiliser l'outil pour percer du béton ?

Oui, le BBS 14 KX est un marteau perforateur. Il peut percer dans le béton avec des forets adaptés. Portez une protection auditive et oculaire.

MODE D'EMPLOI BBS 14 KX AEG

Avant tous travaux sur la machine, retirez l'accu interchangeable.

Ø de perçage dans acier	13 mm	13 mm	13 mm	13 mm
Ø de perçage dans bois	32 mm	32 mm	34 mm	34 mm
Vis à bois (sans avant trou)	8x80 mm	8x80 mm	10x50 mm	10x50 mm
Vitesse de rotation à vide	0-370 min-1	0-370 min1	0-400 min-1	0-400 min-1
Vitesse de rotation à vide	0-1300 min-1	0-1300 min1	0-1400 min-1	0-1400 min-1
Couple
Cas de vis : tendre *1	19 Nm	19 Nm	24 Nm	24 Nm
Cas de vis : dur *1	33 Nm	33 Nm	44 Nm	44 Nm
Moment de blocage statique, 1ère vitesse/2ème vitesse*1	31/10 Nm	31/10 Nm	40/16 Nm	40/16 Nm
Capacité de vissage d'une charge d'accu (2,4 Ah): *2
5x40 bois tendre	370	370	.530	.530
Capacité de perçage d'une charge d'accu (2,4 Ah):*2
Ø 3 mm tôle d'accier 1,5 mm	350	350	.420	.420
Ø 6 mm bois tendre 40 mm	320	320	.400	.400
Tension accu interchangeable	12 V	12 V	.14,4 V	.14,4 V
Plage de serrage du mandrin	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Poids avec accu interchangeable avec mandrin	2,1 kg	2,3 kg	2,3 kg	2,5 kg
Poids avec accu interchangeable sans mandrin	1,9 kg	2,3 kg	2,3 kg	2,1 kg
Niveau sonores type évalués:
Niveau de pression ajusté (K = 3 dB(A))	73 dB (A)	73 dB (A)	70 dB (A)	70 dB (A)
Le niveau de bruit à l'état de marche peut dépasser 85 dB (A).
Accélération type évaluée au niveau du bras et de la main	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2
Valeurs de mesure obtenues conformément à la EN 60 745.

Mesuré selon la norme AEG N 877318. Les valeurs indiquées sont des valeurs à titre indicatif. Les valeurs réelles peuvent varier des valeurs indiquées en fonction du matériel et de la qualité des vis.

Instructions de sécurité particulières

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdité.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

La poussière qui se dégage lors de l’usinage des matériaux contenant de l’amiant et des pierres contenant de l’acide silicique cristallin porte atteinte à la santé. Veuillez respecter les prescriptions portant sur la prévention des accidents VBG 119 des associations professionnelles d’assurance accident.

Avant tous travaux sur la machine, retirer l'accu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PBS 3000 qu’avec le chargeur d’accus du système PBS 3000. Ne pas charger des accus d’autres systèmes.

Aucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité.

En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin.

Utilisation conforme aux prescriptions

La visseuse à accu est donc pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

Declaration ce de conformite

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, conformément aux réglementations 98/37/CEE, 89/336/CEE.

Volker Siegle

Les nouveaux accus interchangeables atteignent leur pleine capacité après 4-5 cycles de chargement et de déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C amoindrit la capacité des accus. Éviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

Entretien

N'utiliser que des pièces et accessoires AEG. Pour des pièces, dont l'échange n'est pas précisément prévu, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/ Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à sauter station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Symboles

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Avant tous travaux sur la machine, retirer l'accu interchangeable.
